UT33C+ - Multimetr Uni-T - Bezpłatna instrukcja obsługi

Typ produktu	Multimetr cyfrowy
Model	UT33C+
Marka	Uni-T
Zakres pomiaru napięcia DC	200 mV / 2000 mV / 20 V / 200 V / 600 V
Zakres pomiaru napięcia AC	200 V / 600 V
Zakres pomiaru prądu DC	200 µA / 2000 µA / 20 mA / 200 mA / 10 A
Zakres pomiaru rezystancji	200 Ω / 2000 Ω / 20 kΩ / 200 kΩ / 20 MΩ / 200 MΩ
Test diody	Tak
Test ciągłości	Tak (sygnał dźwiękowy)
Pomiar baterii	1,5 V / 9 V
Wyświetlacz	LCD, 1999 zliczeń
Zasilanie	2 × bateria AAA (1,5 V)
Wymiary (dł. × szer. × wys.)	130 × 75 × 35 mm
Waga	ok. 200 g (z bateriami)
Bezpieczeństwo	Kategoria CAT II 600 V
Dołączone akcesoria	Sondy pomiarowe, instrukcja obsługi
Funkcje dodatkowe	Automatyczne wyłączanie, wskaźnik niskiego poziomu baterii
Przechowywanie i czyszczenie	Przechowywać w suchym miejscu, czyścić suchą szmatką
Serwis i części zamienne	Baterie dostępne w sklepach, sondy można zakupić osobno

Często zadawane pytania - UT33C+ Uni-T

Jak zmierzyć napięcie stałe (DC) multimetrem UT33C+?

Przełącz pokrętło na odpowiedni zakres napięcia DC (np. V=). Podłącz czarną sondę do gniazda COM, czerwoną do gniazda VΩmA. Dotknij sondami mierzonych punktów. Odczytaj wartość na wyświetlaczu. Pamiętaj, aby wybrać zakres wyższy niż spodziewane napięcie.

Jak sprawdzić ciągłość przewodu?

Ustaw pokrętło na symbol diody i ciągłości (zwykle ikona głośnika). Podłącz czarną sondę do COM, czerwoną do VΩmA. Dotknij obu końców przewodu. Jeśli opór jest niski (poniżej 50 Ω), usłyszysz sygnał dźwiękowy.

Jak wymienić baterię w multimetrze UT33C+?

Wyłącz miernik i odłącz sondy. Odkręć wkręty z tyłu obudowy. Otwórz komorę baterii. Wymień dwie baterie AAA (1,5 V) na nowe, zwracając uwagę na biegunowość. Zamknij pokrywę i dokręć śruby.

Jaka jest maksymalna wartość prądu, jaką mogę zmierzyć?

Maksymalny prąd stały to 10 A przy użyciu gniazda 10 A. Nie przekraczaj 10 A przez ponad 10 sekund, aby uniknąć uszkodzenia. Dla mniejszych prądów używaj gniazda VΩmA.

Co oznacza symbol '1' na wyświetlaczu?

Symbol '1' (przekroczenie zakresu) oznacza, że mierzona wartość jest wyższa niż ustawiony zakres. Należy przełączyć na wyższy zakres. Jeśli pojawia się przy pomiarze rezystancji lub ciągłości, może oznaczać przerwę w obwodzie.

Czy mogę mierzyć napięcie AC większe niż 600 V?

Nie, zakres AC wynosi maksymalnie 600 V. Podłączanie wyższego napięcia grozi uszkodzeniem miernika i stanowi zagrożenie dla bezpieczeństwa. Nie próbuj mierzyć napięć powyżej 600 V AC.

Jak dbać o czystość multimetru?

Czyść obudowę suchą, miękką szmatką. Nie używaj rozpuszczalników ani środków ściernych. Unikaj kontaktu z wodą. Przechowuj w suchym miejscu z dala od bezpośredniego światła słonecznego.

Do czego służy test diody?

Test diody pozwala sprawdzić polaryzację i sprawność diody. Ustaw pokrętło na symbol diody. Podłącz czerwoną sondę do anody, czarną do katody. Wyświetlacz pokaże napięcie przewodzenia (np. 0,6 V dla krzemowej). Przy odwrotnym podłączeniu wyświetli '1' (brak przewodzenia).

Co zrobić, gdy miernik się nie włącza?

Sprawdź baterie – mogą być wyczerpane lub nieprawidłowo włożone. Upewnij się, że pokrętło jest ustawione na jakimś zakresie. Jeśli nadal nie działa, wymień baterie na nowe. W razie dalszych problemów skontaktuj się z serwisem.

Jakie są kategorie bezpieczeństwa multimetru UT33C+?

UT33C+ jest skategoryzowany jako CAT II 600 V. Oznacza to, że nadaje się do pomiarów w obwodach jednofazowych gniazdek i urządzeń domowych, ale nie do obwodów przemysłowych ani dystrybucyjnych. Nie używaj do pomiarów w kategoriach CAT III lub CAT IV.

INSTRUKCJA OBSŁUGI UT33C+ Uni-T

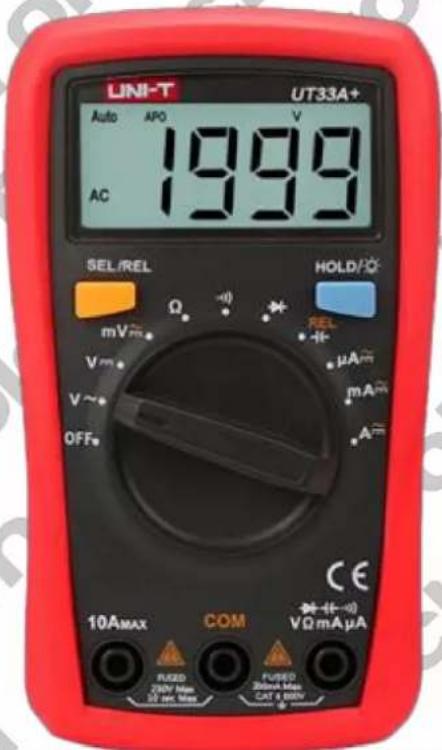

Multimetr cyfrowy UNI-T UT33 Series

UNI-T Auto APO V 1999 AC SEL/REL Ω Vrms V~ OFF* HOLD/ REL μA mA A= CE 10AMAX COM VΩ mAμA FUSED 250V Max 20 ms Max FUSED 250mA Max CAT 8.00V

Model	Kod produktu
UT33A+	5015#
UT33B+	5018#
UT33C+	5019#
UT33D+	5020#

Bezpieczeństwo użytkowania

Dziękujemy za zakup miernika UNI-T serii UT33. Jest on zaprojektowany zgodnie z normą IEC-51010. Przed użyciem należy zapoznać się z instrukcją obsługi.

	Wazna informacja !			Podwójna izolacja	Przebieg elektryczny
					AC	DC	AC/DC
	Niebezpieczne napięcie !			Bezpiecznik
	Uziemienie (gniazdo)			Bateria, akumulator		Zgodność standardu EU

Rysunek 1. Międzynarodowe symbole bezpieczeństwa

• Używaj tylko przewodów, które były dostarczone w komplecie. W wypadku uszkodzenia przewody powinny być wymienione na ten sam model lub przewody o takich samych parametrach elektrycznych.
• Nie wolno przekraczać wartości granicznych wielkości elektrycznych podanych dla każdego zakresu pomiarowego.
• Nie wykonywać pomiarów mokrymi rękami oraz w miejscach o dużej wilgotności.
• Przed pomiarem rezystancji, pojemności lub ciągłości obwodu należy rozładować pojemności oraz odłączyć wszystkie źródła zasilania.
  Miernik przeznaczony do użytku wewnątrz pomieszczenia.
  ■ Ustawienie obrotowego przełącznika jest konieczne przed rozpoczęciem pomiaru.
  Zmiana zakresu w trakcie pomiaru może doprowadzić do uszkodzenia miernika.

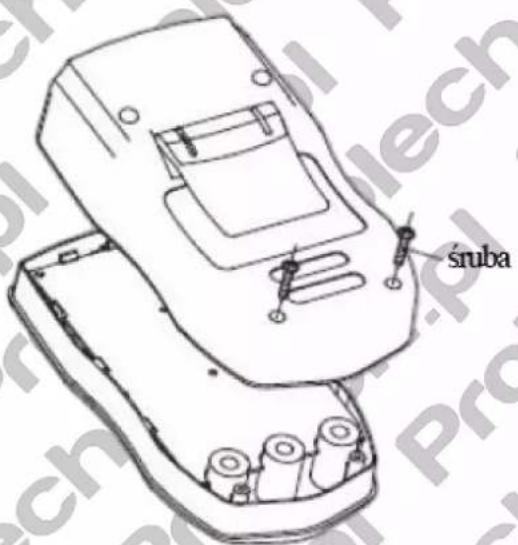

Wymiana baterii i bezpiecznika

Wskaźnik na ekranie LCD oznacza rozładowanie baterii zasilania. Wskazania miernika mogą być nieprawidłowe. Po odkręceniu i zdjęciu osłony, należy wymienić baterię lub bezpiecznik (dane bezpiecznika podane są w specyfikacji urządzenia).

śruba

Rysunek 2. Wymiana baterii i bezpiecznika

Schemat urządzenia

1. Ekran LCD
2. Przycisk podświetlenia ekranu – włącz / wyłącz
   Nie wyłącza się automatycznie.
3. Przełącznik obrotowy
4. Gniazdo pomiarowe VΩmA
5. Gniazdo pomiarowe ogólne COM
6. Gniazdo pomiarowe prądu 10A [max]
7. Przycisk Data HOLD

Rysunek 3. Schemat urzqdzenia

Przyciski i ich funkcje według modelu

UT33A+

• SEL/REL – przełącza między trybami mierzenia prądu zmiennego/stałego.
• HOLD – rozpoczyna/kończy pomiar. Naciśnij i przytrzymaj przez około 2 sekundy, aby włączyć/wyłączyć podświetlenie.

UT33B+, UT33C+, UT33D+

• HOLD/SEL – naciśnij, aby rozpocząć/zakończyć pomiar.
• Naciśnij przycisk z symbolem żarówki, aby włączyć/wyłączyć podświetlenie.

Czerwony Czarny COM V=0.2μA V=0.2μA COM V=0.2μA V=0.2μA Czerwony Czarny

Rysunek 4. Obsługa poszczególnych modeli

Pomiar AC/DC

1. Ustaw przełącznik obrotowy na pozycję V.
2. Wtoż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω
3. Podłącz końcówki przewodów pomiarowych do punktów obwodu między którymi mierzone jest napięcie.

Uwagi:

• Nie używaj urządzenia, jeśli napięcie przekracza 600V! Jeśli zakres pomiaru nie jest znany, należy ustawić obrotowy przełącznik na wartość maksymalną i stopniowo ją zmniejszać.
• Zachowaj ostrożność podczas dokonywania pomiarów wysokiego napięcia.

Pomiar rezystancji

1. Ustaw obrotowy przełącznik na pozycję Ω
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω
3. Podłącz końcówki przewodów pomiarowych do punktów obwodu między którymi mierzone jest rezystancja

Uwagi:

• W celu zachowania dokładności pomiaru, odłącz urządzenia od źródła zasilania
- Jeśli badana rezystancja przekracza maksymalną wartość zakresu, na wyświetlaczu pojawi się symbol OL.
- Jeśli pomiar rezystancji wynosi mniej niż 0,5(om), należy sprawdzić, czy końcówki przewodów nie są uszkodzone.

Pomiar ciągły

1. Ustaw obrotowy przełącznik na pozycję
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω

Uwaga: Przed rozpoczęciem pomiaru, należy odłączyć urządzenie od źródła zasilania.

>50 Ω OBWÓD OTWARTY ≤10 Ω OBWÓD ZAMKNIETY

Pomiar diod

1. Ustaw obrotowy przełącznik na pozycję
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω
3. Podłącz przewody pomiarowe. Otwarty obwód bądź odwrócona polaryzacja oznaczona jest symbolem OL na wyświetlaczu.
   Najczęstsze prawidłowe wartości: 0,5V – 0,8V

Pomiar pojemności (tylko dla modelu UT33A+)

1. Ustaw obrotowy przełącznik na pozycję pomiaru pojemności.
2. Wtoż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω
3. Gdy urządzenie nie jest podłączone, wartość na wyświetlaczu będzie wynosiła 0,4. Dla małych wartości, należy odjąć wartość pomiaru od wartości przed pomiarem.
4. Urządzenie posiada funkcję REL. Funkcja ta odpowiada za automatyczny pomiar i podaje jego dokładną wartość.

Pomiar DC

1. Ustaw obrotowy przełącznik na pozycje pomiaru DC
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω

Uwagi:

• Odłącz urządzenie od źródła zasilania.
• Jeśli zakres pomiaru nie jest znany, należy ustawić wartość maksymalną i stopniowo ją zmniejszać.
• Podczas pomiaru nie należy podłącać przewodów pomiarowych równolegle, może to skutkować uszkodzeniem urządzenia lub porażeniem prądem!
• Jeśli mierzony prąd ma więcej niż 10 A, czas pomiaru powinien wynosić poniżej 10 sekund.

Pomiar baterii (tylko dla modelu UT33B+)

1. Ustaw obrotowy przełącznik na pozycję pomiaru baterii
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω

	Bateria 1,5 V	Bateria 9 V	Bateria 12 V
Rezystancja	30Ω	90Ω	240Ω
NAPIĘCIE
Status GOOD	≥ 1,31V	≥ 7,8V	≥ 10,5V
Status LOW	0,95 – 1,3V	5,7 – 7,7V	7,6 – 10,4V
Status BAD	≤ 0,94V	≤ 5,6V	≤ 7,5V

Pomiar temperatury (tylko dla modelu UT33C+)

1. Ustaw obrotowy przełącznik na pozycję pomiaru temperatury
2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω

Pomiar NCV (tylko dla modelu UT33D+)

1. Ustaw obrotowy przełącznik na pozycję pomiaru NCV
2. Umieść przewód pomiarowy w miejscu pomiaru. Migający symbol minusa wskazuje intensywność pola elektrycznego. Intensywność wskazywana jest poprzez częstotliwość migania symbolu oraz dźwięk brzęczyka.

Specyfikacja techniczna

Dokładność wskazań ±, gwarantowana jest przez rok. Temperatura pracy urządzenia powinna być w zakresie 23 °C do 5 °C. Poniżej wyszczególnione precyzję i zakres pomiarowy dla poszczególnych modeli serii UT33.

Napięcie stałe DC

Zakres	Model	Rozdzielczość	Prezycja
200mV	UT33A+,UT33B+,UT33C+,UT33D+	0,1 mV	±(0,7%+3)
2000mV	UT33A+,UT33B+,UT33C+,UT33D+	1 mV	±(0,7%+2)
20V	UT33A+,UT33B+,UT33C+,UT33D+	0,01 V	±(0,7%+3)
200V	UT33A+,UT33B+,UT33C+,UT33D+	0,1 V	±(0,7%+3)
600V	UT33A+,UT33B+,UT33C+,UT33D+	1 V	±(0,7%+3)

Napięcie zmienne AC

Zakres	Model	Rozdzielczość	Prezycja
200mV	UT33A+	0,1 mV	± (1% + 2)
2000mV	UT33A+	0,001 V	± (0,7% + 3)
20V	UT33A+	0,01 V	± (1% + 2)
200V	UT33A+,UT33B+,UT33C+,UT33D+	0,1 V	± (1,2% + 3)
600V	UT33A+,UT33B+,UT33C+,UT33D+	1 V	± (1,2% + 3)

Rezystancja

Zakres	Model	Rozdzielczość	Prezycja
200 Ω	UT33A+,UT33B+,UT33C+,UT33D+	0,1 Ω	±(1%+2)
2000 Ω	UT33A+,UT33B+,UT33C+,UT33D+	0,001 Ω	±(0,8%+2)
20 Ω	UT33A+,UT33B+,UT33C+,UT33D+	0,01 Ω	±(0,8%+2)
200 Ω	UT33A+,UT33B+,UT33C+,UT33D+	0,1 Ω	±(0,8%+3)
20 mΩ	UT33A+,UT33B+,UT33C+,UT33D+	0,01 mΩ	±(1,2%+3)
200 mΩ	UT33A+, UT33D+	0,1 mΩ	±(5%+10)

Pojemność (tylko dla modelu UT33A+)

Zakres	Rozdzielczość	Prezycja
2 nF	0,001 nF	5%+5
20 nF	0,01 nF	±(4%+8)
200 nF	0,1 nF	±(4%+8)
2 μF	0,001 μF	±(4%+8)
20 μF	0,01 μF	±(4%+8)
200 μF	0,1 μF	±(4%+8)
2 mF	0,001 mF	±(10%)

Prąd zmienny AC (tylko dla modelu UT33A+)

Zakres	Rozdzielczość	Prezycja
2 nF	0,1 Ω	±(1,2%+2)
20 nF	1 Ω	±(1,2%+2)
200 nF	0,01 Ω	±(1,2%+2)
2 μF	0,1 Ω	±(1,2%+2)
20 μF	0,01 mΩ	±(1,5%+2)
200 μF	0,1 m Ω	±(1,5%+2)

Prąd stały DC

Zakres	Model	Rozdzielczość	Prezycja
200 μA	UT33A+,UT33B+	0,1 μA	±(1%+2)
2000 μA	UT33A+UT33C+,UT33D+	1 μA	±(1%+2)
20 μA	UT33A+UT33C+,UT33D+	0,01 mA	±(1%+2)
200 mA	UT33A+,UT33B+,UT33C+,UT33D+	0,1 mA	±(1%+2)
2 A	UT33A+	0,001 A	±(1,2%+5)
10 A	UT33A+,UT33B+,UT33C+,UT33D+	0,01 A	±(1,2%+5)

Informacja

Grafika, schematy, symbole mogą się różnić od wersji programu, wersji aplikacji, urządzenia, smartfonu.

Niniejsza instrukcja i zawarte w niej informacje stanowią charakter poglądowy i nie mogą być podstawą reklamacji. Wszelkie prawa zastrzeżone ©
