Typ produktu	Cyfrowy multimetr
Model	LM50
Marka	Uni-T
Zakres napięcia stałego (DC)	200 mV – 600 V
Zakres napięcia zmiennego (AC)	200 mV – 600 V
Zakres rezystancji	200 Ω – 20 MΩ
Test diody	Tak
Test ciągłości obwodu	Tak (sygnalizacja dźwiękowa)
Pojemność	2 nF – 200 µF
Zakres częstotliwości	10 Hz – 10 MHz
Pomiar temperatury	Nie
Wyświetlacz	LCD, 3 ½ cyfry, z podświetleniem
Automatyczny wybór zakresu	Tak
Przycisk HOLD (zatrzymanie wyniku)	Tak
Kategoria bezpieczeństwa	CAT II 600 V
Źródło zasilania	2 x bateria AAA 1,5 V
Wymiary (dł. x szer. x wys.)	130 x 70 x 30 mm
Masa (z bateriami)	180 g
Materiał obudowy	Tworzywo sztuczne z osłoną gumową
Dołączone akcesoria	Sondy pomiarowe, instrukcja obsługi, baterie
Gwarancja	2 lata (standard)
Kraj pochodzenia	Chiny

Często zadawane pytania - LM50 Uni-T

Jak zmierzyć napięcie stałe w multimetrze Uni-T LM50?

Ustaw pokrętło w pozycji DCV (V---). Wybierz zakres większy niż spodziewane napięcie. Podłącz czarną sondę do COM, czerwoną do VΩ. Dotknij sondami punktów pomiarowych. Odczytaj wynik na wyświetlaczu.

Jak sprawdzić ciągłość obwodu za pomocą LM50?

Ustaw pokrętło w pozycji diody/ciągłości (symbol diody z falą dźwiękową). Podłącz sondy. Jeśli obwód jest zamknięty, usłyszysz sygnał dźwiękowy. Wyświetlacz pokaże rezystancję w omach.

Czy multimetr LM50 ma podświetlenie wyświetlacza?

Tak, model LM50 posiada podświetlenie LCD. Aby je włączyć, naciśnij i przytrzymaj przycisk HOLD przez około 2 sekundy.

Jak wymienić baterie w Uni-T LM50?

Wyłącz multimetr. Odkręć dwie śrubki z tyłu obudowy. Zdejmij pokrywę komory baterii. Wymień dwie baterie AAA na nowe, zachowując polaryzację (+/-). Zamknij pokrywę i dokręć śrubki.

Jaka jest maksymalna wartość napięcia dla kategorii CAT II?

Multimetr LM50 jest przystosowany do pracy w kategorii CAT II 600 V. Oznacza to, że może bezpiecznie mierzyć napięcia w gniazdkach ściennych i urządzeniach domowych do 600 V AC/DC.

Czy można mierzyć temperaturę tym multimetrem?

Nie, Uni-T LM50 nie ma funkcji pomiaru temperatury. Model ten służy do pomiaru napięcia, prądu, rezystancji, pojemności, częstotliwości, testu diod i ciągłości.

Co oznacza symbol AUTO na wyświetlaczu?

Symbol AUTO oznacza, że multimetr pracuje w trybie automatycznego wyboru zakresu. Urządzenie samo dobiera odpowiedni zakres pomiarowy dla danej wielkości. Aby przejść do trybu ręcznego, naciśnij przycisk RANGE.

Jak przetestować diodę za pomocą LM50?

Ustaw pokrętło w pozycji diody (symbol diody). Podłącz czarną sondę do COM, czerwoną do VΩ. Przyłóż czerwoną sondę do anody, czarną do katody. Wyświetlacz pokaże spadek napięcia w kierunku przewodzenia. Odwrotna polaryzacja pokaże OL.

Jaka jest dokładność pomiaru napięcia stałego?

Dokładność dla napięcia stałego (DCV) wynosi ±(0.5% + 5 cyfr) dla zakresów powyżej 200 mV. Dla zakresu 200 mV dokładność to ±(0.8% + 5 cyfr). Szczegółowe dane w instrukcji obsługi.

Czy multimetr ma zabezpieczenie przed przeciążeniem?

Tak, Uni-T LM50 jest wyposażony w bezpiecznik (zwykle 250 mA/600 V) chroniący przed przeciążeniem prądowym. Dla pomiarów napięcia zabezpieczenie zapewnia kategoria CAT II 600 V. Nie mierz napięć powyżej 600 V.

INSTRUKCJA OBSŁUGI LM50 Uni-T

Dalmierz laserowy UNI-T LM Series

Bezpieczeństwo użytkowania

Dziękujemy za zakup miernika UNI-T serii LM/UT. Jest on zaprojektowany zgodnie z normą IEC-51010. Przed użyciem należy zapoznać się z instrukcją obsługi.

	Ważna informacja !		Podwójna izolacja	Przebieg elektryczny
				AC	DC	AC/DC
	Niebezpieczne napięcie !		Bezpiecznik
	Uziemienie (gniazdo)		Bateria, akumulator	CE	Zgodność standardu EU

• Nie wolno przekraczać wartości granicznych dla każdego zakresu pomiarowego.
• Urządzenie należy chronić przed bezpośrednim nastonecznieniem.
• Urządzenie należy chronić przed wodą i wilgocią, także podczas przechowywania. Nie należy umieszczać blisko ekstremalnych temperatur. Nie należy używać miernika w miejscu o silnym polu magnetycznym.
• Urządzenie należy czyścić jedynie za pomocą lekko wilgotnej, miękkiej ściereczki. Nie należy używać detergentów do czyszczenia.
  Zabrania się własnoręcznego demontażu urządzenia. Własnoręczny demontaż może wpłynąć na dokładność pomiarową urządzenia. W przypadku uszkodzenia, skontaktuj się ze sprzedawcą.

Wymiana baterii i bezpiecznika

Wskaźnik na ekranie LCD (lub błąd z kodem 220) oznacza rozładowanie baterii urządzenia. Wskazania miernika w tym przypadku mogą być nieprawidłowe. Po odkręceniu i zdjęciu osłony, należy wymienić baterię lub bezpiecznik (dane bezpiecznika podane są w specyfikacji urządzenia).

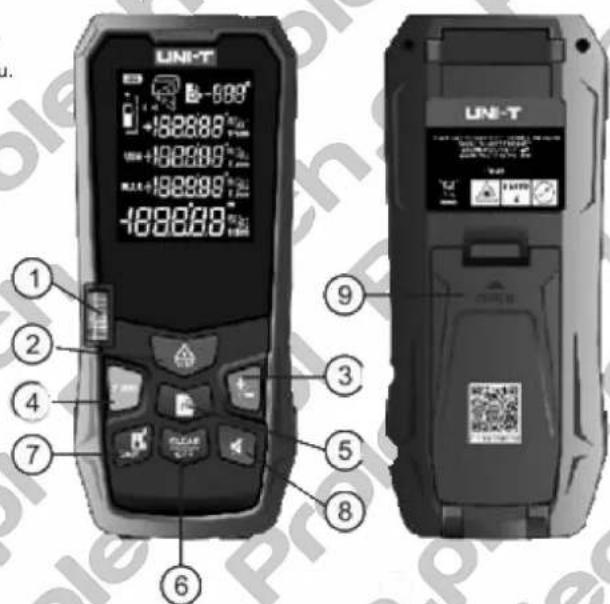

Schemat urządzenia

1. Poziomica
2. Przycisk dystansu
   Naciśnij, aby przejść do trybu pojedynczego pomiaru. Naciśnij i przytrzymaj, aby wyłączyć miernik.
3. Przycisk +/-
4. Przycisk funkcyjny
5. Przycisk historii
6. Przycisk czyszczenia pomiarów
7. Przycisk zmiany punktu odniesienia
8. Przycisk wyciszenia
9. Klapka baterii

UN-T -988 +1888887.00 +1888887.00 +1888887.00 -1888887.00 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ UN-T

Symbole

• Pojedynczy pomiar.
• Ciągły pomiar.

• Pomiar pola powierzchni.

- Pomiar objętości.

- Pomiar krawędzi.

- Pomiar kąta w pionie.

- Pomiar kąta w poziomie.

Pojedynczy pomiar

1. Włącz miernik (domyślny tryb to pomiar pojedynczy),
2. Należy wycelować w mierzony punkt i nacisnąć przycisk
3. Pomiar zostanie wyświetlony na wyświetlaczu.

Pomiar ciągły

1. Włącz miernik,
2. Naciśnij i przytrzymaj przycisk , aby ustawić pomiar ciągły,
3. Skieruj laser w stronę celu,
4. Po zakończonym pomiarze naciśnij przycisk
5. Pomiar (wartości maksymalne, minimalne) zostaną wyświetlone na wyświetlaczu.

- Funkcja zostanie wyłączona automatycznie po upływie 5 minut.

Pomiar pola powierzchni

1. Naciśnij przycisk , aby ustawić tryb pomiaru pola,
2. Wyceluj laser zgodnie z migającą krawędzią i naciśnij przycisk
3. Wyceluj laser zgodnie z migającą krawędzią i naciśnij przycisk
4. Pomiar zostanie wyświetlony na wyświetlaczu.

aby zmierzyć długość,

aby zmierzyć szerokość,

Pomiar objętości

1. Naciśnij przycisk , aby ustawić tryb pomiaru pola,
2. Wyceluj laser zgodnie z migającą krawędzią i naciśnij przycisk
3. Wyceluj laser zgodnie z migającą krawędzią i naciśnij przycisk
4. Wyceluj laser zgodnie z migającą krawędzią i naciśnij przycisk
5. Pomiar zostanie wyświetlony na wyświetlaczu.

aby zmierzyć długość,

aby zmierzyć szerokość,

aby zmierzyć wysokość,

Pomiar przyprostokątnych

Pomiary przyprostokątnych i przeciwprostokątnych trójkąta mogą być w płaszczyźnie, dopóki są w pionie. Podczas pomiarów, jedna z przyprostokątnych nie może być dłuższa od przeciwprostokątnej.

Pomiar przyprostokątnej C

a b c

1. Naciśnij przycisk , aby ustawić tryb pomiaru krawędzi
2. Wyceluj laser zgodnie z migającą krawędzią i naciśnij przycisk, aby zmierzyć przeciwprostokątną,
3. Wyceluj laser zgodnie z migającą krawędzią i naciśnij przycisk, aby zmierzyć przyprostokątną,
4. Pomiar zostanie wyświetlony na wyświetlaczu.

Pomiar pośredni przeciwprostokątnej C

C

1. Naciśnij przycisk , aby ustawić tryb pomiaru krawędzi
2. Wyceluj laser zgodnie z migającą krawędzią i naciśnij przycisk, aby zmierzyć pierwszą przeciwprostokątną,
3. Wyceluj laser prostopadle do celu, zgodnie z migającą krawędzią, i naciśnij przycisk
4. Wyceluj laser zgodnie z migającą krawędzią i naciśnij przyciskuń, aby zmierzyć drugą przeciwprostokątną,
5. Pomiar zostanie wyświetlony na wyświetlaczu.

Pomiar odcinka X

1. Naciśnij przycisk , aby ustawić tryb pomiaru krawędzi

1. Wyceluj laser zgodnie z migającą krawędzią i naciśnij przycisk odcinek,

1. Wyceluj laser zgodnie z migającą krawędzią i naciśnij przycisk odcinek,

1. Wyceluj laser zgodnie z migającą krawędzią i naciśnij przycisk odcinek,

1. Pomiar zostanie wyświetlony na wyświetlaczu.

Pomiar kąta w poziomie

1. Naciśnij przycisk , aby ustawić tryb pomiaru krawędzi ,

1. Wyceluj laser do punktu, zgodnie z migająca krawędzią i naciśnij przycisk ^391 , aby ustawić punkt odniesienia,

2. Pomiar zostanie wyświetlony na wyświetlaczu.

Pomiar kąta w pionie

1. Naciśnij przycisk , aby ustawić tryb pomiaru krawędzi ,

1. Wyceluj laser do punktu, zgodnie z migająca krawędzią i naciśnij przycisk , aby ustawić punkt odniesienia,

, aby ustawić

1. Wyceluj laser do drugiego punktu, zgodnie z migającą krawędzią i naciśnij przycisk

1. Pomiar zostanie wyświetlony na wyświetlaczu.

Specyfikacja techniczna

Dokładność wskazań ±, gwarantowana jest przez rok. Temperatura pracy urządzenia powinna być w zakresie 23 °C do 5 °C. Najlepsze warunki do pomiarów: dobra powierzchnia mierzona, temperatura pokojowa, światło wewnętrzne. Wraz z pogorszeniem warunków, może spaść dokładność wskazań.

Kody błędów

Kod	Problem	Rozwiązanie
204	Błąd pomiaru	Należy zastosować się do instrukcji pomiaru i wykonać go ponownie
220	Niski poziom baterii	Należy wymienić baterię
225	Odbite światło jest zbyt słabe lub czas pomiaru jest zbyt długi	Należy poprawić powierzchnię, od której odbija się światło
256	Odbijany sygnał jest zbyt słaby	Należy poprawić powierzchnię, od której odbija się światło
261	Przekroczenie skali	Należy wykonywać pomiarów zgodnie ze skalą urządzenia
500	Błąd sprzetowy	Należy wyłączyć i włączyć miernik kilka razy. Jeżeli komunikat nie znika, skontaktuj się ze sprzedawcą

Informacja

Grafika, schematy, symbole mogą się różnić od wersji programu, wersji aplikacji, urządzenia, smartfonu.

Niniejsza instrukcja i zawarte w niej informacje stanowią charakter poglądowy i nie mogą być podstawą reklamacji. Wszelkie prawa zastrzeżone ©
