UT201+ - Multimetr Uni-T - Bezpłatna instrukcja obsługi

Typ produktu	Multimetr cęgowy
Model	UT201+
Marka	Uni-T
Wyświetlacz	LCD, 6000 zliczeń
Zakres napięcia DC	200 mV – 600 V
Zakres napięcia AC	2 V – 600 V
Zakres prądu AC (cęgowy)	0 – 600 A
Pomiar rezystancji	Do 20 MΩ
Test ciągłości	Tak, sygnał dźwiękowy
Test diod	Tak
Funkcja HOLD	Tak
Funkcja MAX	Tak
Automatyczny wybór zakresu	Tak
Kategoria bezpieczeństwa	CAT II 600 V
Norma bezpieczeństwa	IEC-61010
Zasilanie	Bateria 9 V (6F22)
Wymiary (przybliżone)	200 x 70 x 35 mm
Waga (przybliżona)	300 g
Gniazda wejściowe	COM, VΩ
Rodzaj pomiaru prądu	Cęgowy (przemienny)
Konserwacja	Czyścić suchą miękką szmatką, unikać wilgoci
Bezpieczeństwo	Nie przekraczać dopuszczalnych zakresów, używać izolowanych przewodów
Części zamienne	Bateria 9V, bezpiecznik (specyfikacja w instrukcji)
Naprawialność	Wymiana baterii i bezpiecznika przez użytkownika, pozostałe naprawy w serwisie

Często zadawane pytania - UT201+ Uni-T

Jak zmierzyć napięcie stałe?

Aby zmierzyć napięcie stałe, ustaw przełącznik obrotowy w pozycji V, wybierz tryb DC za pomocą przycisku SELECT. Włóż czarny przewód pomiarowy do gniazda COM, a czerwony do gniazda VΩ. Przyłóż końcówki do mierzonych punktów. Odczytaj wartość na wyświetlaczu. Nie przekraczaj zakresu 600 V.

Jak zmierzyć prąd przemienny za pomocą cęgów?

Aby zmierzyć prąd przemienny, ustaw przełącznik obrotowy w pozycji A~. Otwórz szczęki pomiarowe i obejmij nimi przewód. Odczytaj wartość na wyświetlaczu. Upewnij się, że nie mierzysz prądu powyżej maksymalnego zakresu (600 A).

Co oznacza symbol baterii na wyświetlaczu?

Symbol baterii oznacza rozładowanie baterii. Należy wymienić baterię na nową 9V, aby zapewnić prawidłowe pomiary.

Jak wymienić baterię w multimetrze?

Aby wymienić baterię, odkręć śruby z tyłu obudowy, zdejmij pokrywę. Wyjmij starą baterię i włóż nową 9V. Uważaj na biegunowość. Zamknij obudowę.

Dlaczego multimetr nie pokazuje żadnych wartości?

Sprawdź, czy bateria jest naładowana. Upewnij się, że przewody pomiarowe są poprawnie podłączone. Sprawdź, czy bezpiecznik nie jest przepalony. Jeśli nadal nie działa, skontaktuj się z serwisem.

Jak sprawdzić ciągłość obwodu?

Aby sprawdzić ciągłość, ustaw przełącznik w pozycji •••). Włóż przewody do gniazd COM i VΩ. Dotknij końcówkami dwóch punktów obwodu. Jeśli opór jest niski, usłyszysz sygnał dźwiękowy.

Czy mogę mierzyć napięcie powyżej 600 V?

Nie, nie wolno mierzyć napięcia powyżej 600 V. Może to uszkodzić miernik i stanowić zagrożenie.

Jak korzystać z funkcji HOLD?

Naciśnij przycisk HOLD, aby zamrozić aktualny odczyt na wyświetlaczu. Naciśnij ponownie, aby wyłączyć tryb HOLD. Przydatne przy pomiarach w trudno dostępnych miejscach.

Gdzie mogę znaleźć instrukcję obsługi?

Instrukcja obsługi jest dostępna na stronie notice-facile.com w formacie PDF. Możesz ją pobrać bezpłatnie.

Jaki bezpiecznik jest wymagany?

Multimetr UT201+ wymaga bezpiecznika o specyfikacji podanej w instrukcji (zazwyczaj 10A/250V lub 0,5A/250V). Sprawdź w instrukcji dokładny typ.

INSTRUKCJA OBSŁUGI UT201+ Uni-T

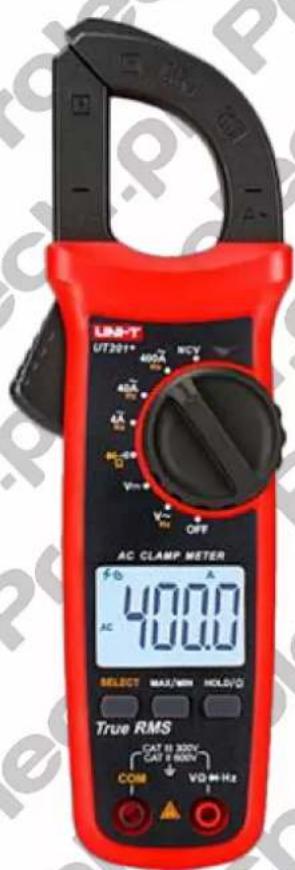

Multimetr cęgowy UNI-T UT200 Series

Model	Kod produktu
UT201+	5003#
UT202+	5004#
UT202A+	9292#

Bezpieczeństwo użytkowania

Dziękujemy za zakup miernika UNI-T serii UT200. Jest on zaprojektowany zgodnie z normą IEC-61010. Przed użyciem należy zapoznać się z instrukcją obsługi.

	Wazna informacja !		Podwójna izolacja	Przebieg elektryczny
				AC	DC	AC/DC
	Niebezpieczne napięcie !		Bezpiecznik
	Uziemienie (gniazdo)		Bateria, akumulator	CE	Zgodność standardu EU

• Używaj tylko przewodów, które były dostarczone w komplecie. W wypadku uszkodzenia przewody powinny być wymienione na ten sam model lub przewody o takich samych parametrach elektrycznych.
• Nie wolno przekraczać wartości granicznych wielkości elektrycznych podanych dla każdego zakresu pomiarowego.
  Nie wykonywać pomiarów mokrymi rękami oraz w miejscach o dużej wilgotności.
• Przed pomiarem rezystancji, pojemności lub ciągłości obwodu należy rozładować pojemności oraz odłączyć wszystkie źródła zasilania.
  Miernik przeznaczony do użytku wewnątrz pomieszczenia.
• Ustawienie obrotowego przełącznika jest konieczne przed rozpoczęciem pomiaru.
  Zmiana zakresu w trakcie pomiaru może doprowadzić do uszkodzenia miernika.
• Usuń przewody pomiarowe i przyłącze RS232C z miernika przed zdjęciem obudowy.

Wymiana baterii i bezpiecznika

Wskaźnik na ekranie LCD oznacza rozładowanie baterii zasilania. Wskazania miernika mogą być nieprawidłowe. Po odkręceniu i zdjęciu osłony, należy wymienić baterię lub bezpiecznik (dane bezpiecznika podane są w specyfikacji urządzenia).

Rysunek 2. Wymiana baterii i bezpiecznika

Schemat urządzenia

1. Gniazda wejściowe
2. Wyświetlacz LCD
3. Przyciski funkcyjne
4. Przełącznik obrotowy
5. Przycisk szczęk pomiarowych
6. Kołnierz ochronny
7. Szczęki pomiarowe

Przyciski funkcyjne

HOLD

• Włączenie lub wyłączenie trybu HOLD w każdym trybie pomiarowym.
• Naciśnięcie HOLD podczas włączania miernika pokazuje wszystkie ikony na ekranie

MAX

- Naciśnięcie startuje i aktualizuje pomiar wartości maksymalnej

SELECT

- Przełączanie funkcji pomiędzy:

Symbole na przełączniku obrotowym

OFF – Miernik wyłączony.

V\~/V--Zakres pomiaru napięcia DC lub AC.

•••)- Test ciągłości.

- Test diod.

Ω - Pomiar rezystancji.

°C °F - Pomiar temperatury.

A\~ - Zakres pomiaru natężenia prądu zmiennego.

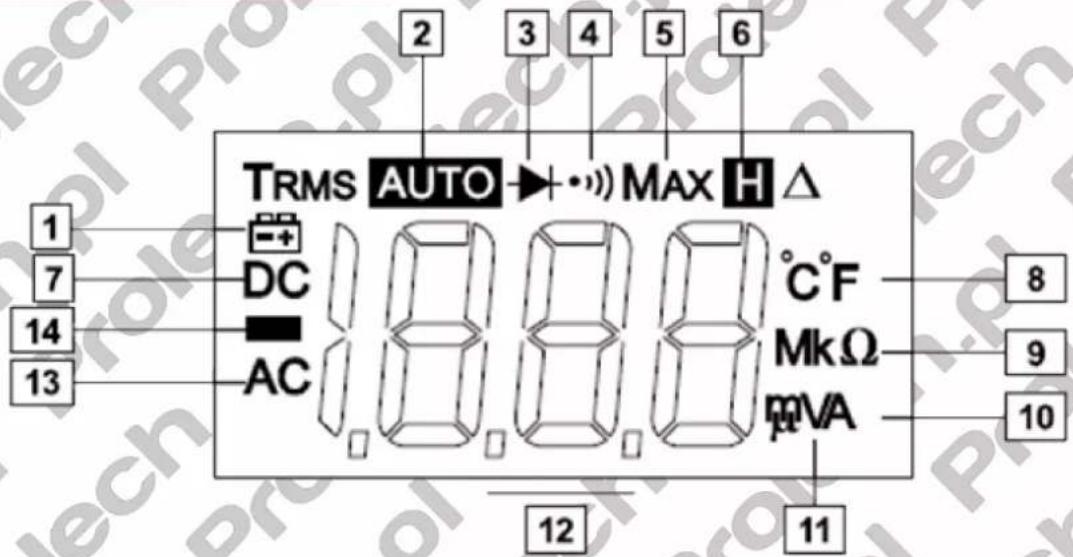

Symbole na wyświetlaczu

1. Symbol rozładowanej baterii.
2. Automatyczna zmiana zakresów pomiarowych.
3. Test diod.
4. Tester kontroli ciągłości obwodu.
5. Maksymalny odczyt.
6. Funkcja podtrzymująca ostatnie wskazanie.

7. Pomiar napięcia stałego.

8. Pomiar temperatury (UT202).

9. Jednostka pomiaru rezystancji.
10. Jednostka natężenia prądu.
11. Jednostka pomiaru napięcia elektrycznego.
12. Przekroczenie zakresu pomiarowego.
13. Pomiar napięcia zmiennego lub natężenia prądu.
14. Odczyt ujemny.

Pomiar napięcia V DC lub V AC (auto-zakres)

1. Ustaw przełącznik obrotowy na pozycię V (wybierz rodzaj DC/AC)

2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω

3. Podłącz końcówki przewodów pomiarowych do punktów obwodu między którymi mierzone jest napięcie.

Zakres		Rozdzielczość	Prezycja
DC	200 mV	0,1 mF	±(0,8%+3)
	2 V	1 mV	± 0,8%+1)
	20 V	10 mV	±(0,8%+1)
	200 V	0,1 V	±(0,8%+1)
	600V	1 V	±(1%+3)
AC	2 V	1 mV	±(1,2%+5)
	20 V	10 mV	±(1,2%+5)
	200 V	0,1 V	±(1,2%+5)
	600 V	1 V	±(1,5%+5)

Uwaga:

Nie używaj urządzenia, jeśli napięcie przekracza 600V!

Pomiar diody, ciągłości obwodu, rezystancji

1. Ustaw przełącznik obrotowy na pozycie Ω lub ➞ ⚪️.

2. Włóż czarny przewód pomiarowy w gniazdo oznaczone COM, a czerwony przewód pomiarowy w gniazdo oznaczone V Ω

3. Podłącz końcówki przewodów pomiarowych do punktów obwodu.

Uwagi:

- Przed rozpoczęciem pomiaru wyłącz zasilanie układu i rozładuj kondensatory.

- Aby uniknąć uszkodzenia układu, nie mierz elementów o napięciu wyższym niż 60V DC lub 30V AC

Pomiar temperatury (UT202) (auto-zakres)

1. Ustaw przełącznik obrotowy na pozycie °C °F [Select – wybór jednostki].

2. Przyłącz wtyk sondy T/C : K – czerwony do gniazda V Ω , a czarny do gniazda COM. Przyłoż spoine pomiarowa do mierzonego obiektu.

Wskazanie	Rozdzielczość	Prezycja
-40° - 0°C	0,1 mF	± (3%+4)
0 - 400 °C	1 mV	± 0,8%+1
400 - 1000 °C	10 mV	± (0,8%+1)

Uwaga:

- Aby uniknąć uszkodzenia układu, nie mierz elementów o napięciu wyższym niż 60V DC lub 30V AC

Specyfikacja techniczna

Dokładność wskazań ±, gwarantowana jest przez rok. Temperatura pracy urządzenia powinna być w zakresie 23 °C do 5 °C.

Informacja

Grafika, schematy, symbole mogą się różnić od wersji programu, wersji aplikacji, urządzenia, smartfonu.

Niniejsza instrukcja i zawarte w niej informacje stanowią charakter poglądowy i nie mogą być podstawą reklamacji. Wszelkie prawa zastrzeżone ©
