INSTRUKCJA OBSŁUGI 60-GMB-09 MPM

Informacje na temat bezpieczeństwa....3

Instalacja....6

Opis urządzenia....8

Instrukcja użytkownika 8

Czyszczenie i konserwacja.... 10

Rozwiązywanie problemów 11

Specyfikacje techniczne ....12

Dziękujemy za wybór naszego urządzenia.

Życzymy Państwu zadowolenia z jego eksploatacji.

Producent nie ponosi odpowiedzialności za wszelkie uszkodzenia przedmiotów albo obrażenia ciała poniesione w wyniku niewłaściwego zainstalowania albo niepoprawnego użytkowania urządzenia.

Producent nie ponosi odpowiedzialności za wszelkiego rodzaju nieścisłości spowodowane błędami w wydruku albo w zapisie zawartych w niniejszej broszurze informacji. Przedstawione rysunki są jedynie przybliżone.

Producent zastrzega sobie prawo do wprowadzania zmian do swoich wyrobów jeżeli uzna to za konieczne oraz korzystne bez wpływu na istotne cechy w zakresie bezpieczeństwa oraz funkcjonowania. Należy zachować instrukcję przez cały okres użytkowania wyrobu.

Niniejsza instrukcja zawiera ważne informacje, które pomogą korzystać z urządzenia w jak najbardziej efektywny sposób i zapewnić bezpieczną i poprawną instalację, użytkowanie oraz konserwację.

INFORMACJE NA TEMAT BEZPIECZEŃSTWA

Dokładnie i uważnie zapoznaj się z instrukcją przed użyciem urządzenia oraz prze- chowują w odpowiednim miejscu w przypadku potrzeby skorzystania w przyszłości.

OGÓLNE ZASADY OSTROŻNOŚCI

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

Urządzenie i jego łatwo dostępne części nagrzewają cię podczas używania. Trzeba zwrócić uwagę, żeby nie dotykać elementów grzejnych. Dzieci poniżej 8 roku życia powinny pozostawać z dala od urządzenia, jeśli nie są stale nadzorowane.

Pozostawienie gotujących się potraw z tłuszczem lub olejem bez nadzoru może być niebezpieczne i spowodować pożar. NIGDY nie należy gasić ognia wodą, lecz wyłączyć urządzenie i nakryć płomień pokrywką lub kocem gaśniczym.

Niebezpieczeństwo pożaru: nie przechowywać przedmiotów na powierzchniach grzejnych.

W przypadku płyt z pokrywą, wszelkie rozlane na niej substancje trzeba usunąć przed otwarciem. Powierzchnia płyty powinna ostygnąć przed zamknięciem pokrywy.

Urządzenie nie jest przeznaczone do sterowania przez zewnętrzny zegar lub osobny system zdalnej kontroli.
Do czyszczenia płyty nie stosować środków zarysowujących powierzchnię.
Urządzenia nie wolno czyścić przy pomocy urządzeń czyszczących gorącą parą lub wysokim ciśnieniem.
Urządzenie wyprodukowano zgodnie ze wszystkimi mającymi zastosowanie standardami i regulacjami prawnymi, miejscowymi i międzynarodowymi.
Konserwację i naprawy może wykonywać tylko upoważniony serwisant. Wykonywanie instalacji i prac naprawczych przez nieupoważnione osoby może powodować zagrożenia. Wszelkie zmiany specyfikacji urządzenia są niebezpieczne.
Przed instalacją trzeba upewnić się, że miejscowe warunki dystrybucyjne (rodzaj i ciśnienie gazu oraz napięcie i częstotliwość sieci elektrycznej) spełniają wymagania techniczne urządzenia. Wymagania tego urządzenia zostały podane na tabliczce.
Urządzenie zaprojektowano wyłącznie z myślą o gotowaniu potraw w warunkach domowych i nie powinno być używane w żadnym innym celu, na przykład na zewnątrz lub w środowisku przemysłowym albo do ogrzewania pomieszczenia.
Urządzenie nie jest podłączone do wyposażenia odprowadzającego produkty spalania. Takie wyposażenie powinno zostać zainstalowane i podłączone, zgodnie z obowiązującymi przepisami w zakresie instalacji. Szczególną uwagę trzeba zwrócić na wymagania dotyczące wentylacji.
Deśli po 15 sekundach palnik się nie zapala, należy otworzyć drzwi i/lub poczekać co najmniej 1 minutę przed podjęciem ponownej próby zapalenia.
Płyta nie jest odporna na uderzenia – opcja szkło.
Sprawdzić czy przewód zasilania nie został zaklinowany podczas instalacji. Jeśli przewód jest uszkodzony, musi zostać wymieniony przez producenta, serwisanta lub inne osoby o podobnych kwalifikacjach, w celu uniknięcia zagrożenia.

OSTRZEŻENIA W ZAKRESIE INSTALACJI

Nie używać urządzenia, dopóki nie jest w pełni zainstalowane.

Instalacja, wszystkie regulacje, zmiany oraz konserwacja, o których jest mowa muszą być wykonywane przez personel posiadający odpowiednie kwalifikacje i uprawnienia. Niewłaściwe zainstalowanie sprzętu może spowodować uszkodzenia przedmiotów albo obrażenia ciała u ludzi lub u zwierząt, za które producent nie ponosi odpowiedzialności. Urządzenia związane z bezpieczeństwem oraz automatyczną regulacja na urządzeniach mogą być wymieniane tylko przez producenta albo uprawniony personel techniczny.

Po odpakowaniu urządzenia trzeba upewnić się, czy nie zostało uszkodzone podczas transportu. W przypadku jakiejkolwiek wady nie wolno używać urządzenia, lecz należy niezwłocznie skontaktować się z serwisem. Materiały użyte do opakowania powinny od razu zostać usunięte, ponieważ mogą stanowić zagrożenie dla dzieci.

- Materiały otaczające urządzenie (szafki) muszą być odporne na działanie temperatury wynoszącej najmniej 100°C.

Urządzenie musi być uziemione. Wtyczka przewodu zasilającego posiada odpowiedni bolec. Jeśli gniazdko domo wego źródła prądu nie jest uziemione, podłączyć urządzenie do osobnego uziomu, zgodnie z obowiązującymi prze pisami, konsultując się z wykwalifikowanym elektrykiem. Urządzenie musi być podłączone do gniazda z bolcem uziemiającym.

W TRAKCIE UŻYWANIA

- Nie zbliżać łatwopalnych lub wybuchowych materiałów do pracującego urządzenia.

Nie zostawiać kuchenki bez nadzoru podczas gotowania z użyciem oleju lub tłuszczu. Przy bardzo silnym podgrzewaniu te produkty łatwo się zapalają. Nie zalewać wodą płomieni powstałych na skutek zapalenia oleju. Rondel lub patelnię przykryć pokrywką, żeby zdusić płomień, który powstał, a następnie wyłączyć kuchenkę.

Garnki i patelnie zawsze ustawiać na środku obszaru gotowania, a rączki w bezpiecznej pozycji tak, żeby nie można było ich potrącić lub złapać.

Jeśli urządzenie nie będzie używane przez długi okres czasu, należy je odłączyć. Główny włącznik powinien być wyłączony.

Pokrętła zawsze powinny być ustawione w pozycji „0“, gdy urządzenie nie jest używane.

Urządzenie gazowe do gotowania wytwarza ciepło, wilgoć i produkty spalania w pomieszczeniu, w którym jest zainstalowane. Sprawdzić, czy kuchnia jest odpowiednio wietrzona podczas pracy urządzenia, otworzyć naturalne otwory wentylacyjne lub zainstalować wyposażenie wentylacyjne (okap kuchenny).

PODCZAS CZYSZCZENIA I KONSERWACJI

Zawsze wyłącać urządzenie przed takimi czynnościami jak czyszczenie i konserwacja. Można je wykonywać dopiero po odłączeniu urządzenia lub wyłączeniu zasilania.

Nie wyjmować pokręteł w celu czyszczenia panelu sterowania.

W CELU ZAPEWNIENIA WYDAJNOŚCI I BEZPIECZEŃSTWA URZĄDZENIA, ZALE-CAMY KORZYSTANIE TYLKO Z ORYGINALNYCH CZĘŚCI ZAMIENNYCH I POMOCY UPOWAŻNIONYCH SERWISANTÓW.

INSTALACJA

ZALECENIA DLA INSTALATORA

Urządzenie może być zainstalowane, wyregulowane i przystosowane do pracy z innymi rodzajami gazu tylko przez technika posiadającego odpowiednie uprawnienia. Niespełnienie tego wymagania unieważnia gwarancję.
Urządzenie powinno być zainstalowane zgodnie z obowiązującymi przepisami.
Technik wykonujący instalację musi stosować się do aktualnych przepisów z zakresu wentylacji i odprowadzania spalin.
Zawsze przed wykonywaniem konserwacji lub naprawy trzeba odłączyć doprowadzanie gazu.
Urządzenie musi być wbudowane w moduły termoodporne. Ścianki modułów nie mogą być wyższe niż blat roboczy i muszą być odporne na temperaturę o 60°C wyższą od temperatury pokojowej.
Nie umieszczać urządzenia w pobliżu materiałów łatwopalnych, (np. firanek).
Wnęka na obudowę powinna mieć wymiary podane na ilustracji.

Odległości od ścian A[mm] B[mm] materiały palne 60 150 materiały niepalne 40 50 Figure 1 Wymiary szklanej płyty 590x515 mm Otwór montażowy dla szklanej płyty 560x485 mm Figure 2

MODEL WYMIARY PŁYTY		WYMIARY OTWORU MONTAŻOWEGO
MPM-60-GMI-07 600 x 500 mm 585 x 485 mm
MPM-60-GMI-07B 600 x 500 mm 585 x 485 mm
MPM-60-GMB-09 600 x 500 mm 585 x 485 mm
MPM-60-GMG-08 590 x 515 mm 560 x 485 mm
MPM-60-GMG-15 590 x 515 mm 560 x 485 mm

Wąż elastyczny doprowadzający gaz ziemny jest zatkany zaślepką. Technik wykonujący podłączenie musi wyjąć zaślepkę i podłączyć przewód do płyty kuchennej bezpośrednio lub z zastosowaniem opaski zaciskowej. Zawór doprowadzenia gazu ziemnego musi znajdować się w łatwo dostępnym miejscu.

JEŚLI POD PŁYTĄ JEST ZAMONTOWANY PIEKARNIK:

Przewód doprowadzający gaz należy zamocować do piekarnika unikając styku z ostrymi krawędziami i narożnikami, nie należy ciągnąć za przewód, nie zginać go i nie skręcać.

Jeśli przewód gazowy jest doprowadzony z lewej strony, to należy zamocować go za pomocą uchwytów.

1-Płyta kuchenna 2-Końcówka przewodu 3-Przewód 4-Zacisk 5-Piekarnik
1-Płyta 2-Wkręt 3-Zacisk montażowy 4- Blat 5-Uszczelnienie

MONTAŻ PŁYTY KUCHENNEJ

1. Uszczelnienie znajduje się w opakowaniu razem z płytą kuchenną. Należy ją przykleić od spodu płyty jak pokazano na ilustracji do procedury montażu.
2. Unieść płytę nad blatem i ustawić ją odpowiednio.
3. Zamontować płytę za pomocą zacisków.

Po zakończeniu instalacji skontrolować szczelność wszystkich złącz. Zapalać palniki i sprawdzić czy dają odpowiedni płomień.

USTAWIENIE URZĄDZENIA

Urządzenie może być umieszczone w kuchni lub jadalni, ale nie w pomieszczeniu zawierającym wannę lub prysznic.

Ten otwór (otwory) musi być otwarty, niezablokowany. Najlepiej, gdy znajdują się na dole i po przeciwnej stronie wydobywania się dymu lub spalanego gazu. Jeśli otwarcie wentylacji w miejscu instalacji urządzenia nie jest wykonalne, potrzebne powietrze można uzyskać z przylegającego pokoju, pod warunkiem, że nie jest to łazienka ani inne niebezpieczne pomieszczenie. W takiej sytuacji ten „przylegający pokój” musi być także odpowiednio wentylowany.
Urządzenie zaprojektowano i zatwierdzono do użytku domowego i nie powinno być insta -lowane w warunkach komercyjnych, częściowo komercyjnych lub na potrzeby publiczne. Produkt nie będzie objęty gwarancją, jeśli zostanie umieszczony w którymkolwiek w powyż-szych warunków i może wpływać na ważność posiadanego ubezpieczenia odpowiedzialności cywilnej lub w stosunku do osób trzecich.

WYMAGANIA W ZAKRESIE WENTYLACJI

Pomieszczenia o kubaturze poniżej 5 m ^3 – wymagana stała wentylacja 100 m ^2 wolnej przestrzeni.
Pomieszczenia o kubaturze pomiędzy 5 m ^3 i 10 m ^3 – wymagana stała wentylacja 50 m ^2 wolnej przestrzeni, chyba że pomieszczenie ma drzwi, które otwierają się bezpośrednio na zewnątrz, wówczas stała wentylacja nie jest wymagana.
Pomieszczenia o kubaturze powyżej 10 m stała wentylacja nie jest wymagana.
- Niezależnie od rozmiaru, wszystkie pomieszczenia, w których znajduje się urządzenie muszą mieć bezpośredni dostęp do powietrza zewnętrznego, przez otwierane okno lub jego odpowiednik.

POŁĄCZENIE ELEKTRYCZNE

WAŻNE! Połączenia elektryczne powinny być wykonywane przez wykwalifikowaną osobę i zgodnie ze wszystkimi odpowiednimi miejscowymi przepisami w zakresie budownictwa i instalacji.

1. Urządzenie jest wyposażone we wtyczkę z bezpiecznikiem, która powinna być umieszczona w odpowiednim gniazdku sieciowym.
2. Zalecamy, żeby gniazdko sieciowe znajdowało się za urządzeniem i było włączane i wyłączane przy użyciu oddzielnego przełącznika (Fused Connection Unit – FCU).
3. Zalecamy, żeby FCU znajdował się przy urządzeniu, nie dalej niż 2 m. Przełącznik FCU nie może być umieszczony powyżej urządzenia, ale powinien być łatwo dostępny na wypadek awarii.

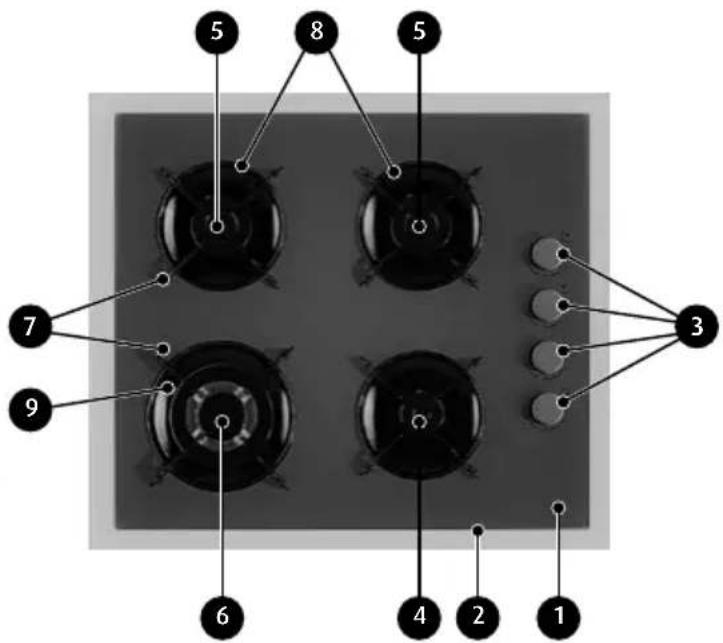

OPIS URZĄDZENIA

1. Korpus płyty
2. Dolna krawędź płyty
3. Pokrętła sterujące
4. Mały palnik
5. Średni palnik
6. Palnik duży lub WOK
7. Ruszt
8. Pokrywka palnika
9. Termopara wykrywająca brak płomienia

5 8 5 7 9 3 6 4 2 1

INSTRUKCJA UŻYTKOWNIKA

PALNIKI GAZOWE

Kazde pokrętło posiada oznaczenie palnika, które obsługuje.

W celu zapewnienia prawidłowego działania urządzenia, należy upewnić się, że ruszty oraz wszystkie elementy palników są prawidłowo założone.

ZAPALANIE RĘCZNE

Aby zapalić jeden z palników, trzeba zbliżyć zapaloną zapałkę, świeczkę lub inną zapalarkę, do górnego obwodu palnika, wcisnąć odpowiednie pokrętło i obrócić je w kierunku przeciwnym do ruchu wskazówek zegara. Średni płomień uzyskamy ustawiając pokrętło pomiędzy pozycją maksimum (duży płomień) a minimum (mały płomień).
Małe znaczniki znajdujące się na panelu sterowania pokazują, który palnik jest używany.

ZAPŁON ELEKTRYCZNY PRZY UŻYCIU ZAWORU (MIKROPRZEŁĄCZNIK)

Wcisnąć wybrane pokrętło i obrócić je w kierunku przeciwnym do ruchu wskazówek zegara. Mikroprzełącznik znajdujący się pod pokrętem automatycznie utworzy iskrę za pomocą elektrody zapłonowej palnika. Wciskać pokrętło do momentu uzyskania stabilnego płomienia.

Płyty wyposażone w urządzenie nadzorujące płomień zapewniają zabezpieczenie na wypadek przypadkowego zgaszenia płomienia. W takich sytuacjach urządzenie zamyka przewody gazowe, dzięki czemu nie następuje kumulacja niespalonego gazu. Należy odczekać 90 sekund przed ponownym zapaleniem zgaszonego palnika.
Czas niezbędny do uzbrojenia zabezpieczenia gazu podczas zapłonu: maks. 3 sekundy.
Czas niezbędny do rozbrojenia zabezpieczenia gazu po zgaśnięciu płomienia: nie więcej niż 90 sekund.

1. Wcisnąć pokrętło i obrócić je w kierunku przeciwnym do ruchu wskazówek zegara, do pozycji maksymalnego płomienia.
2. Użyć zapalonej zapałki lub przycisku zapłonu, żeby zapalić palnik i przytrzymać wciśnięte pokrętło przez maks. 10 sekund.
3. Zwolnić pokrętło i sprawdzić, czy palnik jest nadal zapalony. Powtórzyć cały proces, jeśli nie zadziałął.

ZALECENIA

Płyta ma palniki o różnych średnicach. Najbardziej ekonomicznym sposobem używania gazu jest wybranie palników o rozmiarze odpowiednim do garnka lub patelni i ustawienie płomienia w pozycji minimum, po osiągnięciu temperatury wrzenia. Zalecane jest przykrywanie garnków podczas gotowania. W celu osiągnięcia jak największej wydajności głównych palników powinno się używać garnki i patelnie o następującej średnicy dna:

• Duży palnik lub WOK: 22-26 cm
• Średni palnik: 14-22 cm
• Palnik pomocniczy: 12-18 cm

Główny zawór gazu trzeba zamykać zawsze, gdy palniki nie są używane przez dłuższy czas.

Sprawdzić, czy końca płomieni nie wychodzą poza obwód garnka, ponieważ mogą uszkodzić elementy plastikowe znajdujące się wokół (rączki, uchwyty itd.).

Używać tylko garnki z płaskim dnem o odpowiedniej grubości.

Przed postawieniem garnka na palniku sprawdzić, czy dno jest suche.
- Temperatura dostępnych części może być wysoka podczas pracy urządzenia. Dlatego ważne jest, żeby dzieci i zwierzęta pozostawały poza zasięgiem palników w trakcie gotowania i po jego zakończeniu.
Po używaniu płyta jest gorąca przez dłuższy czas, więc nie wolno jej dotykać ani umieszczać na niej jakichkolwiek przedmiotów.

Nigdy nie powinno się kłaść noży, widelców, łyżek lub pokrywek na płycie, ponieważ będą się nagrzewać i powodować poważne oparzenia.

- Nieprawidłowe korzystanie z rusztów może uszkodzić płytę: nie kłaść rusztów do góry nogami i nie przesuwać nimi po płycie.

CZYSZCZENIE I KONSERWACJA

CZYSZCZENIE

Przed czyszczeniem płyty zamknąć główny zawór gazu.

POKRYWKI PALNIKÓW

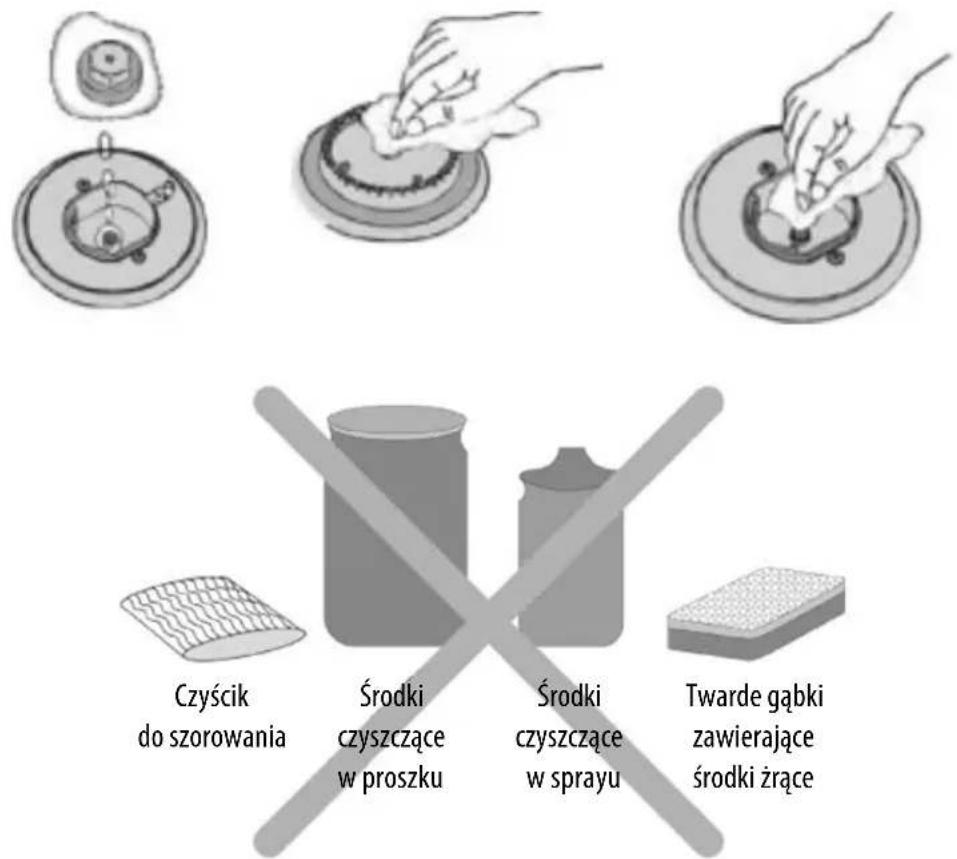

Okresowo należy umyć emaliowany ruszt i pokrywki oraz korony palników, ciepłą wodą z my dłem, a następnie dobrze spłukać i osuszyć. Po dokładnym osuszeniu te elementy powinny zostać z powrotem umieszczone na swoim miejscu.
Ruszta, korony palników i palniki nie można zmywać w zmywarce.

CZEŚCI EMALIOWANE

Aby zachować dobry stan tych części, konieczne jest ich często mycie ciepłą wodą z dodatkiem mydła. Nie należy ich myć, kiedy są gorące i nigdy nie stosować ściernych proszków ani materiałów czyszczących. Nie zostawiać przez długi czas na częściach emaliowanych resztek octu, kawy, mleka, soli, wody, soku z cytryny lub pomidora.

STAL NIERDZEWNA

Części ze stali nierdzewnej muszą być często myte, miękką gąbką i ciepłą wodą z dodatkiem mydła, a następnie osuszone delikatną ściereczką. Nie stosować ściernych proszków ani materiałów czyszczących. Nie zostawiać przez długi czas na częściach ze stali nierdzewnej resztek octu, kawy, mleka, soli, wody, soku z cytryny lub pomidora. Do czyszczenia płyty nigdy nie używać myjki parowej.

SZKŁO

Płyty i elementy szklane należy czyścić specjalnymi środkami do czyszczenia szkła. Nie stosować ściernych czyścików ani ostro zakończonych metalowych skrobaków, ponieważ zarysowania na powierzchniach szklanych mogą prowadzić do pęknięć.

Czyścik do szorowania Środki czyszczące w proszku Środki czyszczące w sprayu Twarde gąbki zawierające środki żrące

Nie stosuj powyższych środków do czyszczenia płyty!

ROZWIĄZYWANIE PROBLEMÓW

Podstawowe rozwiązywanie problemów przed skontaktowaniem się z serwisem

OSTRZEŻENIE! Jeśli czujesz gaz, natychmiast wyłącz dopływ gazu z sieci i otwórz wszystkie okna i drzwi, aby wywietrzyć pomieszczenie. Nie używaj żadnych urządzeń elektrycznych, w tym żadnych włączników i gniazdek ściennych. Wezwij upoważnionego inżyniera gazowego.

Problem Możliwa przyczyna Rozwiązanie
Pierścień gazowy nie zapala się.	- Zasilanie jest wyłączone.- Dopływ gazu jest zamknięty.- Właśnie zadział FSD.	- Upewnij się, czy połączenia elektryczne i gazowe są sprawne i czy zawór gazu oraz przełączniki są ustawione w pozycji otwartej/ON.- Odczekaj 90 sekund i ponownie zapal gaz, wykonując procedurę podaną na stronie 4.
Pierścień gazowyma nierówny płomień lub płomień jest przebarwiony.	- Płyta jest nierówno ustawiona.- Brud lub wilgoć dostały się do zestawów pierścieni.- Doprowadzanie gazu jest przerwane.	- Wyłącz i wyreguluj pierścienie, żeby upewnić się, czy są odpowiednio ułożone.- Dokładnie oczyść i osusz pierścienie, a następnie umieść je z powrotem na miejscu.

SPECYFIKACJE TECHNICZNE

4 palnikowa płyta gazowa
Napięcie / częstotliwość 220-240V~ 50-60Hz
Parametry przewodu HOVV-F 3x0,75 mm	^2 - H05W-F 3x1 mm ^2
Długość przewodu 110 cm
Kategoria gazu II2E3B/P
Kraj przeznaczenia Polska
Rodzaj gazu NG/ciśnienie G20 20 mbar
Rodzaj gazu LPG/ciśnienie G30 37 mbar

Typ gazu: gaz ziemny
	G20-20 mbar	G20-25 mbar	SABAF G20-20 mbar
Mały palnik (pomocniczy)	1,00 kW 0,094m3/h	1,00 kW 0,095 m3/h	1,00 kW 0,095 m3/h
Średni palnik	1,75 kW 0,168m3/h	1,80 kW 0,170 m3/h	1,75 kW 0,167m3/h
Duży palnik	2,85 kW 0,275m3/h	2,90 kW 0,275 m3/h	3,00 kW 0,271 m3/h
Palnik WOK	3,00 kW 0,281 m3/h	3,20 kW 0,306 m3/h	3,60 kW 0,286 m3/h

Typ gazu: LPG
	G30-30 mbar	G30-37 mbar	G30-50 mbar	SABAF G30-30 mbar	SABAF G30-37 mbar
Mały palnik (pomocniczy)	1,00 kW 73 g/h	0,95 kW 70 g/h	1,05 kW 76 g/h	1,00 kW 73 g/h	1,00 kW 73 g/h
Średni palnik	1,80 kW 131 g/h	1,75 kW 127 g/h	2,00 kW 145g/h	1,75 kW 131 g/h	1,75 kW 131 g/h
Duży palnik	2,80 kW 204 g/h	2,60 kW 190 g/h	2,85 kW 207g/h	3,00 kW 204 g/h	3,00 kW 193 g/h
Palnik WOK	3,10 kW 225 g/h	3,00 kW 218 g/h	3,25kW 236 g/h	3,60 kW 225 g/h	3,60 kW 225 g/h

KRAJ CIŚNIENIE (mbar) KATEGORIA GAZU
AT 20; 50 II2H3B/P
AL-BA-BG-BY-CZ-DK-EE-FI-GR-LV-LT-HR-MD-MK-NO-RO-SE-SI-SK-TR	20; 30	II2H3B/P
LU-DE 20; 50 II2E3B/P
CY-MT-IS 30 II3B/P
PL 20; 37 II2E3B/P
HU 25; 30 II2H3B/P
ES-IE-IT-GB-PT-CH 20; 28-30/37 II2H3+
NL 25; 30 II2L3B/P
FR-BE	20/25; 28-30/37	II2E+3+

rura gazowa Uszczelka Kolanko węża Końcówka Wąż gazowy z kołnierzem

⚠️ UWAGA! Nie używać zapałek/zapalniczki do kontroli wycieku gazu

Zawór z zabezpieczeniem przeciwwypływowym

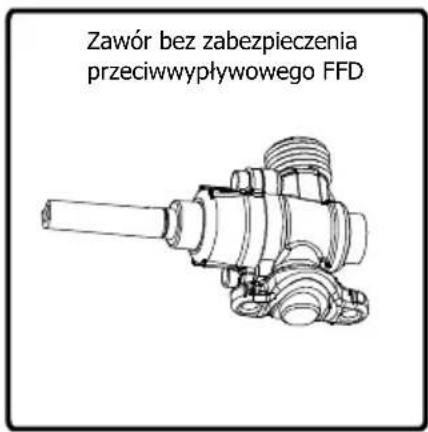

Zawór bez zabezpieczenia przeciwwypływowego FFD

Zawór z zabezpieczeniem przeciwwypływowym (typu side-by side)

ŚREDNICE DYSZ (MM)
	palnik mały	palnik średni	palnik duży	palnik WOK
G20-2E (GZ50)(G20 20mbar)	0,75 1,00 1,20 1,30
G30-3B/P (LPG)(G30 37mbar)	0,50 0,65 0,80 0,85
SABAF:	palnik mały	palnik średni	palnik duży	palnik WOK
G20-2E (GZ50)(G20 20mbar)	0,72 0,97 1,15 1,30
G30-3B/P (LPG)(G30 37mbar)	0,45 0,60 0,75 0,96

PRAWIDŁOWE USUWANIE PRODUKTU (zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie umieszczane na produkcie wskazuje, że produktu po upływie okresu użytkowania nie należy wyrzucać z innymi odpadami pochodzącymi z gospodarstw domowych. Zużyty sprzęt może mieć szkodliwy wpływ na środowisko i zdrowie ludzi z uwagi na potencjalną zawartość niebezpiecznych substancji, mieszanin oraz części składowych. Mieszanie elektroodpadów z innymi odpadami lub ich nieprofesjonalny demontaż może prowadzić do uwolnienia substancji szkodliwych dla zdrowia i środowiska. Zużyte urządzenie należy dostarczyć do punktu odbioru zużytego sprzętu elektrycznego i elektronicznego. W celu uzyskania szczegółowych informacji na temat miejsca oddawania odpadów elektrycznych i elektronicznych użytkownik powinien skontaktować się z gminnym punktem zbierania zużytego sprzętu lub zakładem przetwarzania zużytego sprzętu.

KARTA PRODUKTU
Zgodnie z Rozporządzeniem Delegowanym (UE) nr 65-66/2014
Nazwa dostawcy lub znak towarowy MPM agd S.A.
Identyfikator modelu MPM-60-GMG-08
Typ płyty grzejnej Domowe płyty grzejne gazowe
Liczba palników gazowych 4
Efektywność energetyczna dla każdego palnika gazowego (EE gas burner)	FL - Palnik Duży 56,4 %
	RL - Palnik Średni 56,4 %
	FR - Palnik Mały -
	RR - Palnik Średni 56,4 %
Efektywność energetyczna płyty grzejnej gazowej (EE gas hob) 56,4
Masa urządzenia 14 kg

KARTA PRODUKTU

Zgodnie z Rozporządzeniem Delegowanym (UE) nr 65-66/2014
Nazwa dostawcy lub znak towarowy MPM agd S.A.
Identyfikator modelu MPM-60-GMG-15
Typ płyty grzejnej Domowe płyty grzejne gazowe
Liczba palników gazowych 4
Efektywność energetyczna dla każdego palnika gazowego (EE gas burner)	FL - Palnik Duży 56,4 %
	RL - Palnik Średni 56,4 %
	FR - Palnik Mały -
	RR - Palnik Średni 56,4 %
Efektywność energetyczna płyty grzejnej gazowej (EE gas hob) 56,4
Masa urządzenia 14 kg
KARTA PRODUKTU
Zgodnie z Rozporządzeniem Delegowanym (UE) nr 65-66/2014
Nazwa dostawcy lub znak towarowy MPM agd S.A.
Identyfikator modelu MPM-60-GMI-07B
Typ płyty grzejnej Domowe płyty grzejne gazowe
Liczba palników gazowych 4
Efektywność energetyczna dla każdego palnika gazowego (EE gas burner)	FL - Palnik Duży 56,4 %
	RL - Palnik Średni 56,4 %
	FR - Palnik Mały -
	RR - Palnik Średni 56,4 %
Efektywność energetyczna płyty grzejnej gazowej (EE gas hob) 56,4
Masa urządzenia 12 kg
Identyfikator modelu MPM-60-GMI-07
Typ płyty grzejnej Domowe płyty grzejne gazowe
Liczba palników gazowych 4
Efektywność energetyczna dla każdego palnika gazowego (EE gas burner)	FL - Palnik Duży 56,4 %
	RL - Palnik Średni 56,4 %
	FR - Palnik Mały -
	RR - Palnik Średni 56,4 %
Efektywność energetyczna płyty grzejnej gazowej (EE gas hob) 56,4
Masa urządzenia 12 kg
Identyfikator modelu MPM-60-GMB-09
Typ płyty grzejnej Domowe płyty grzejne gazowe
Liczba palników gazowych 4
Efektywność energetyczna dla każdego palnika gazowego (EE gas burner)	FL - Palnik Duży 56,4 %
	RL - Palnik Średni 56,4 %
	FR - Palnik Mały -
	RR - Palnik Średni 56,4 %
Efektywność energetyczna płyty grzejnej gazowej (EE gas hob) 56,4
Masa urządzenia 14 kg

PL Życzymy zadowolenia zużytkowania naszego wyrobu i zapraszamy do skorzystania z szerokiej oferty handlowej firmy MPM

AKCESORA

I CZEŚCI ZAMIENNE KUPISZ NA

mpmstrefa.pl

ul. Brzozowa 3, 05-822 Milanówek, Polska

biuro tel.: [phone], serwis tel.: [phone], BDO: 000027599

WARUNKI GWARANCJI

1. Gwarancji udziela się na okres 24 miesięcy od daty zakupu. Ujawnione w tym okresie wady będą usuwane bezpłatnie przez Gwaranta w terminie ustawowym lub 14 dni liczonym od daty dostarczenia produktu do Gwaranta, w szczególnych wypadkach termin wydłuża się do 30 dni. Okres gwarancyjny przedłuża się o czas naprawy. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

2. Przez naprawę gwarancyjną rozumie się wykonanie przez Gwaranta (Punkt Serwisowy) czynności o charakterze specjalistycznym, właściwym dla usunięcia wady objętej gwarancją. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt, np.: za instalowanie, sprawdzenie działania, itp.

a) sznury połączeniowe, wtyki, gniazda, węże ssące, baterie, akumulatory, nożyki itp;
b) uszkodzenia mechaniczne, termiczne, chemiczne i wszystkie inne spowodowane działaniem bądź zaniechaniem użytkowania albo działaniem siły zewnętrznej (przepięcia w sieci, przekroczone temperatury otoczenia, wyładowania atmosferyczne, używanie niezgodnych z instrukcją obsługi środków eksploatacyjnych lub czyszczących, uszkodzenia spowodowane przez obce przedmioty, które dostały się do wnętrza, np.: wilgoć, korozja, pył, itp.);
c) uszkodzenia powstałe wskutek naturalnego częściowego lub całkowitego zużycia zgodnie z właściwościami albo przeznaczeniem sprzętu; żarówki;
d) uszkodzenia wynikłe na skutek:

• przeróbek i zmian konstrukcyjnych dokonywanych przez użytkownika lub osoby trzecie;
• okoliczności, za które nie odpowiada ani wytwórca, ani sprzedawca, a w szczególności na skutek niewłaściwej lub niezgodnej z instrukcją instalacji, użytkowania albo innych przyczyn leżących po stronie użytkownika lub osób trzecich (używania NIEORYGINALNYCH materiałów lub akcesoriów),
• nieprawidłowego transportu;

e) celowe uszkodzenie sprzętu;
f) uszkodzenia elementów ze szkła, ceramiki;
g) czynności konserwacyjne.

1. Reklamującemu przysługuje prawo do wymiany sprzętu na nowy, w przypadku gdy:

a) Punkt Serwisowy Gwaranta stwierdzi na piśmie, że usunięcie wady jest niemożliwe;
b) naprawa nie jest wykonywana w terminie wymienionym w pkt. 1 lub innym terminie, uzgodnionym na piśmie z reklamującym;
c) w okresie 24 miesięcy wystąpi konieczność dokonania pięciu napraw, a sprzęt nadal wykazuje wady uniemożliwiające użytkowania zgodnie z przeznaczeniem.

1. Do przyjęcia reklamacji i wykonania naprawy gwarancyjnej upoważnione są Punkty Serwisowe Gwaranta wymienione w karcie gwarancyjnej lub na stronie internetowej www.mpm.pl.

2. Reklamowany sprzęt może zostać przesłany na koszt gwaranta zwykłą przesyłką pocztową po wcześniejjszym uzgodnieniu tego faktu z gwarantem.

3. Sprzęt dostarczany do Punktu Serwisowego Gwaranta powinien być czysty. Serwisant może odmówić przyjęcia do naprawy sprzętu brudnego lub oczyścić go na koszt nabywcy.
4. Faktyczną datę naprawy gwarancyjnej Punkt Serwisowy Gwaranta po- świadcza w karcie gwarancyjnej.

5. Uprawnienia z tytułu udzielanej gwarancji mogą być realizowane jedynie po przedstawieniu przez użytkownika WAŻNEJ karty gwarancyjnej wraz z dowodem zakupu. Samowolne zmiany wpisów w karcie gwarancyjnej lub dokonywanie naprawy we własnym zakresie powoduje utratę gwarancji.

6. Karta gwarancyjna jest ważna na terytorium Polski.

7. Urządzenia firmy MPM mają zastosowanie do użytkowania przez konsumenta wyłącznie w gospodarstwie domowym, chyba że mają inne przeznaczenie np. witryna handlowa. Użytkowanie sprzętu niezgodne z przeznaczeniem spowoduje utratę gwarancji.

8. Uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować utratę prawa gwarancji.

Karta gwarancyjna bez wpisanej nazwy urządzenia, typu, modelu, daty sprzedaży, czytelnego stempla sklepu, (w przypadku kuchni gazowej lub elektrycznej, gwarancja musi posiadać adnotację o podłączeniu do instalacji przez osobę o odpowiednich uprawnieniach) a także czytelnego podpisu kupującego jest NIEWAŻNA.

MPM

MPM agd S.A.

ul. Brzozowa 3,05-822 Milanówek, Polska

tel: [phone], fax: [phone]

www.mpm.pl

KARTA

GWARANCYJNA

(Ważna tylko z dowodem zakupu)

Nr karty gwarancyjnej

Data wydania karty gwarancyjnej

Data i sprzedaż

pieczątka i podpis sprzedawcy

ZAPOZNAŁEM SIĘ I AKCEPTUJE

WARUNKI NINIEJSZEJ GWARANCJI

Czytelny podpis kupującego

WYKAZ AUTORYZOWANYCH PUNKTÓW SERWISOWYCH

MIASTO ULICA	TELEFON
Bartoszyce	Warszawska 10	22/ 380-52-42
Bartoszyce	Bema 5	690-313-233
Białe Błota	Ziarnista 13	22/ 380-52-42
Białystok	Antoniukowska 54/9	22/ 380-52-42
Białystok	Sienkiewicza 55a	85/ 664-22-05
Bierutów	Konopnickiej 38/6	22/ 380-52-42
Biłgoraj	3go Maja 72	22/ 380-52-42
Bolesławiec	Dolne Młyny 29a	75/ 735-12-24
Brzeg	Jerzego II Piasta 9	22/ 380-52-42
Bydgoszcz.	Pucka 7	22/ 380-52-42
Chełm	Zawadówka 74a 22/ 380-52-42
Chrzanów	Berka Joselewicza 5a	22/ 380-52-42
Ciechanów	Głowackiego 12 23/ 672-48-34
Częstochowa	Padcrewskiego 2	22/ 380-52-42
Częstochowa	Sikorskiego 4/6	22/ 380-52-42
Ćwiklice	Orzechowa 4e	22/ 380-52-42
Elbląg	Ogólna 53	55/ 232-19-61
Gdańsk	Trakt Sw. Wojciecha 223/225	22/ 380-52-42
Gdynia	Jana z Kolna 30	22/ 380-52-42
Gdynia	Wójta Radtkiego 34	58/ 661-62-08
Gołczewo	Zwycięstwa 20	22/ 380-52-42
Gorzów Wlkp.	Mościckiego 14	22/ 380-52-42
Grajewo	os. Młodych 22	86/ 272-45-51
Grodzisk Mazowiecki	Działkowa 5	22/ 755-58-72
Grudziądz	Sudecka 16	22/ 380-52-42
Grudziądz	Al. 23-go Stycznia 56	56/ 462-07-41
Inowrocław	Wojska Polskiego 33 lok 10	22/ 380-52-42
Jelenia Góra	Forteczna 2A	22/ 380-52-42
Kalisz	Poznańska 2A	22/ 380-52-42
Kalisz	Górnośląska 44-46	62/ 753-43-02
Katowice	Ułańska 16	32/ 254-72-28
Kędzierzyn-Koźle	Łokietka 2	22/ 380-52-42
Kielce	Jana Nowaka Jeziorańskiego 73	22/ 380-52-42
Kielczów	Wioscenna 29	22/ 380-52-42
Koniaków	Koniaków 1060	501-216-408
Konin	3 Maja 33	22/ 380-52-42
Koszalin	Małopolska 1C	22/ 380-52-42
Kraków	Lotnicza 3	22/ 380-52-42
Kraków	Kościuszki 56	22/ 380-52-42
Kraków	Krakusa 9	22/ 380-52-42
Krosno	Legionów 2a	22/ 380-52-42
Kwidzyn	Staszica 22	55/ 613-10-13
Legnica	Gniewomirowice 614	22/ 380-52-42
Lubawa	Zamkowa 23	22/ 380-52-42
Lubin	Magnoliowa 9	22/ 380-52-42
Lublin	Bctonowa 6	22/ 380-52-42
Łańcut	Sybiraków 2	22/ 380-52-42
Łomża	Nowogrodzka 73	22/ 380-52-42
Łomża	Prusa 14 lok. 75	86/ 219-09-00
Lowicz	os. Bratkowice 24-27	46/ 830-23-27
Łódź	Marynarska 42	22/ 380-52-42
Łódź	Lutomierska 69 lok. 3U	22/ 380-52-42
Łódź	Kasprzaka 3	22/ 380-52-42
Micrzyn	Welecka 50	91/ 482-66-63
Międzyrzec P.	Partyzantów 4a	83/ 371-40-06
Mława	Plk. Franciszka Dudzińskiego 14	22/ 380-52-42
Munina	Długa 19	22/ 380-52-42
Nowy Dwór Mazowiecki	Zakroczymska 34	22/ 775-37-57
Nowy Sącz	Barska 2	22/ 380-52-42
Nowy Sącz	Franciszkańska 4	22/ 380-52-42
Nysa	pl. Staromicjski 7	22/ 380-52-42
Olecko	Nocznickiego 26	22/ 380-52-42
Olsztyn	Błękitna 9	22/ 380-52-42
Olsztyn	Bałtycka 100	22/ 380-52-42
Opole	Szarych Szeregów 11	77/ 457-80-87
Ostrowiec Świętokrzyski	Samsonowicza 18K	22/ 380-52-42
Ostrów Wlpk.	Piłsudskiego 7	22/ 380-52-42
Piła	Jana Styki 3	22/ 380-52-42
Piotrków Trybunalski	Słowackiego 70a	22/ 380-52-42

MIASTO

Płock

Poznań

Poznań

Poznań

Puławy

Racibórz

Racibórz

Radom

Reda

Ruda Śląska

Ruda Śląska

Rybnik

Rzeszów

Rzeszów

Siedlce

Sicradz

Słupsk

Słupsk

Stargard Szczeciński

Suwałki

Szczecin

Szczecinck

Ślesin

Tarnobrzeg

Tczew

Toruń

Toruń Grębocin

Trzebiatów

Wadowice

Walbrzych

Walbrzych

Walbrzych

Warszawa

Warszawa

Wągrowiec

Węgrów

Wieluń

Wieluń

Włocławek

Włocławek

Włocławek

Wolsztyn

Wrocław

Września

Wyszków

Zakopanc

Zamość

Zbąszynek

Zgierz

Zielona Góra

Złocieniec

Żabnica

W przypadku pytań

lub wątpliwości

prosimy o kontakt

z Serwisem Centralnym:

Smile Sp. z o.o.

Korpele 71, 12-100 Szczy

tel.: [phone]

[e-mail]

	ULICA	TELEFON
	Walecznych 9a paw.4	22/ 380-52-42
	Goleszowska 26 22/ 380-52-42
	Grunwaldzka 330	22/ 380-52-42
	Cześnikowska 1A	61/ 867-41-12
	Olszewskiego 10	22/ 380-52-42
	pl. Wolności 11	22/ 380-52-42
	Wojska Polskiego 6a/3	32/ 415-26-04
	Chrobrego 48	22/ 380-52-42
	Wodniaków 2/8	22/ 380-52-42
	Piastowska 8	22/ 380-52-42
	I maja 318 B	32/ 771-73-12
	Skłodowskiej-Curie 7	32/ 422-52-97
	Krzyżanowskiego 12a	22/ 380-52-42
	Słoneczna 1	17/ 853-38-63
	Partyzantów 27a	22/ 380-52-42
	Al. Pokoju 7	43/ 822-71-11
	3-go Maja 77/5	22/ 380-52-42
	Al. 3 Maja 82/25	59/ 843 60 83
	Chopina 31/U/3	91/ 577-26-76
	Kowalskiego 19	87/ 565 56 90
	Chmielewskiego 18	22/ 380-52-42
	Kołobrzeska 16D/4	22/ 380-52-42
	Kościelna 4	63/ 270 39 07
	Kościuszki 24	15/ 822-35-74
	Czyżykowska 68	58/ 531-18-07
	Łyskowskiego 29/35	56/ 648-01-73
	Łąkowa 5	22/ 380-52-42
	II Pułku Ułanów 1c	22/ 380-52-42
	Pl. Bohaterów Getta 1	33/ 823-34-27
	Długa 39	22/ 380-52-42
	B. Chrobrego 51	22/ 380-52-42
	Armii Krajowej 48	74/ 846-34-54
	Płocka 15a	22/ 380-52-42
	Chmielna 106b/lok.57	501-162-992
	Rogozinska 29e	67/ 268-53-98
	Strażacka 2	22/ 380-52-42
	Sieniec 80c	22/ 380-52-42
	Kilińskiego 2	43/ 843-64-75
	Okrzei 46	22/ 380-52-42
	Broniewskiego 20	22/ 380-52-42
	Okrzei 46	54/ 231-22-75
	Tłoki 112	22/ 380-52-42
	Bora Komorowskiego 18	22/ 380-52-42
	Kożuchowska 24/3	22/ 380-52-42
	Pułuska 52a	29/ 742 34 81
	Kamieniec 21	18/ 206-36-54
	Reja 2	22/ 380-52-42
	Plac Dworcowy 4/1	68/ 384-92-10
	Parzęczewska 21	22/ 380-52-42
	Wyszyńskiego 34c	22/ 380-52-42
	Cieszyńska 19	22/ 380-52-42
	Graniczna 25	33/ 864-25-10

Pieczęć i podpis osoby dokonującej montażu kuchni gazowej lub elektrycznej

miejscowość

data

podpis

Sprzęt ......

Typ

Nr fabr.

Sprzęt ......

Typ

Nr fabr.

Sprzęt ......

Typ

Nr fabr.

Sprzęt ......

Typ

Nr fabr.

Sprzęt ......

Typ

Nr fabr.

;

tno

ODCINEK „A”model:S/N:____Karta gwarancyjna MPMData sprzedaży ......Pieczątka sklepuPodpis sprzedawcy		Datazgłoszenia
		Datawykonania
ODCINEK „B”model:S/N:____Karta gwarancyjna MPMData sprzedaży ......Pieczątka sklepuPodpis sprzedawcy		Opis wykonanych czynności oraz wymienionych części
ODCINEK „C”model:S/N:____Karta gwarancyjna MPMData sprzedaży ......Pieczątka sklepuPodpis sprzedawcy
ODCINEK D”model:S/N:____Karta gwarancyjna MPMData sprzedaży ......Pieczątka sklepuPodpis sprzedawcy
ODCINEK „E”model:S/N:____Karta gwarancyjna MPMData sprzedaży ......Pieczątka sklepuPodpis sprzedawcy		Pieczątkapunktu serwisowego
