INSTRUKCJA OBSŁUGI 53-KGM-31 MPM

Naszym celem jest zapewnienie najlepszej wydajności urządzenia starannie wytwarzanego w naszych nowoczesnych obiektach, zgodnie z koncepcją wysokiej jakości.

Dlatego zalecamy zapoznanie się z instrukcją obsługi przed przystąpieniem do użytkowania urządzenia i zachowanie jej na przyszłość.

Uwaga: Niniejsza instrukcja obsługi przygotowana została dla więcej niż jednego modelu. Niektóre funkcje określone w instrukcji mogą nie być dostępne w Twoim urządzeniu.

Wszystkie nasze urządzenia są przeznaczone wyłącznie do użytku domowego, a nie do użytku komercyjnego.

„NINIEJSZE URZĄDZENIE MUSI BYĆ INSTALOWANE ZGODNIE Z OBOWIAŻUJĄCYMI PRZEPISAMI I UŻYWANE JEDYNIE W DOBRZE WENTYLOWANYM POMIESZCZENIU. PRZED INSTALACJĄ LUB UŻYCIEM URZĄDZENIA PRZECZYTAJ INSTRUKCJĘ OBSŁUGI”

„Zgodne z przepisami WEEE."

SPIS TREŚCI

Ważne ostrzeżenia....5

Bezpieczeństwo elektryczne....6

Bezpieczeństwo gazowe 6

Podłączenie elektryczne....7

Podłączenie gazu 8

Wymiana dyszy....10

Instalacja kuchni....12

Ilustracja mocowania łańcucha....14

Panel kontrolny....14

Korzystanie z piekarnika....15

Korzystanie z funkcji grilla 15

Korzystanie z palników gazowych 16

Typy programów....17

Instrukcja obsługi timera.... 18

Tabela czasu gotowania 22

Konserwacja i czyszczenie....23

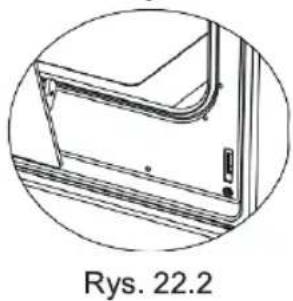

Montaż drzwi piekarnika....24

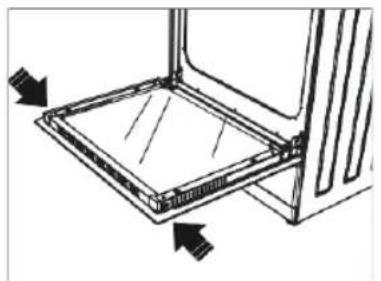

Czyszczenie i konserwacja szklanych drzwi....25

Wymiana żarówki 25

Rozwiązywanie problemów 26

Zasady przenoszenia....27

Zalecenia dotyczące oszczędzania energii.... 27

Przyjazna środowisku utylizacja 28

Informacje opakowaniu....28

WAŻNE OSTRZEŻENIA

1. Instalacja i naprawa powinny być zawsze wykonywane przez „Autoryzowany serwis”. Producent nie ponosi odpowiedzialności za czynności wykonywane przez osoby nieuprawnione.
2. Kuchnia powinna być używana zgodnie z instrukcją obsługi.
3. Utrzymuj dzieci w wieku poniżej 8 lat i zwierzęta domowe z dala od urządzenia podczas jego pracy.
4. Urządzenie w trakcie pracy może być gorące. Małe dzieci nie powinny się zbliżać do urządzenia.
5. Po włożeniu żywności do piekarnika upewnij się, że drzwi są całkowicie zamknięte.
6. Nigdy nie próbuj gasić ognia wodą. Wyłącz obwód elektryczny urządzenia i przykryj płomienie narzutą lub kocem przeciwpożarowym.
7. Powinno unikać się dotykania elementów grzejnych.
8. Proces gotowania musi być zawsze nadzorowany.
9. Urządzenie może być używane przez dzieci powyżej 8 roku życia, osoby niepełnosprawne fizycznie i psychicznie lub osoby z brakiem doświadczenia lub wiedzy o ile zostaną one poinformowane o istniejących zagrożeniach.
10. To urządzenie zostało zaprojektowane wyłącznie do użytku domowego.
11. Dzieciom nie wolno używać urządzenia do zabawy. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci poniżej 8 roku życia i bez nadzoru osoby dorosłej.
12. Aby wyczyścić urządzenie, nie używaj wytwornic pary.
13. Nie umieszczaj zapalnych lub łatwopalnych materiałów na lub w urządzeniu.
14. Utrzymuj kanały wentylacyjne otwarte.
15. Nie podgrzewaj zamkniętych puszek i szklanych sloików. Ciśnienie może doprowadzić do ich eksplozji.
16. Nie umieszczaj blach, talerzy ani folii aluminiowych bezpośrednio na dnie piekarnika. Nagromadzone ciepło może uszkodzić dno piekarnika.
17. Zachowaj ostrożność, gdy używasz alkoholu w żywności. Alkohol odparuje w wysokich temperaturach i może zapalić się, powodując pożar, jeśli wejdzie w kontakt z gorącymi powierzchniami.
18. Po każdym użyciu sprawdź, czy urządzenie jest wyłączone.
19. Nie dotykaj wtyczki zasilania mokrymi rękami. Nie ciągnij za kabel, aby odłączyć zasilaniezawsze trzymaj za wtyczkę.
20. Gdy drzwi piekarnika są otwarte-nie umieszczaj na nich ciężkich przedmiotów ani nie pozwalaj dzieciom na siadanie na nich. Może to spowodować przewrócenie się urządzenia lub uszkodzenie zawiasów drzwi.
21. Podczas użytkowania wewnętrzne i zewnętrzne powierzchnie piekarnika nagrzewają się. Kiedy otwierasz drzwi piekarnika, cofnij się, aby uniknąć gorących oparów wydostających się z jego wnętrza. Istnieje ryzyko poparzenia.

BEZPIECZEŃSTWO ELEKTRYCZNE

1. Przyłącze elektryczne kuchni należy wykonać wyłącznie przy użyciu gniazdek z uziemieniem założonych zgodnie z przepisami. Jeśli nie ma odpowiedniego gniazda z uziemieniem w miejscu, gdzie ma znajdować się kuchnia, natychmiast skontaktuj się z wykwalifikowanym elektrykiem. Producent w żadnym wypadku nie ponosi odpowiedzialności za szkody wynikłe z podłączenia urządzenia do gniazdek bez uziemienia.
2. Kabel zasilający (przewód z wtyczką) nie powinien stykać się z gorącymi częściami urządzenia.
3. Uszkodzony kabel zasilający musi zostać wymieniony przez autoryzowany serwis lub wykwalifikowanego elektryka.
4. Nie wolno myć produktu, spryskując go lub polewając wodą! Istnieje ryzyko porażenia prądem!
5. Ostrzeżenie: Jeśli powierzchnia jest pęknięta, wyłącz urządzenie, aby uniknąć porażenia prądem.
6. Nie używaj przeciętych lub uszkodzonych przewodów ani przedłużaczy innych niż oryginalny przewód.
7. Upewnij się, że w gniazdku, do którego włóżona jest wtyczka urządzenia, nie ma cieczy ani wilgoci.
8. Podczas instalacji, konserwacji, czyszczenia i naprawy, urządzenie powinno być odłączone od zasilania.
9. Upewnij się, że wtyczka jest solidnie włóżona do gniazdka ściennego, aby uniknąć iskrzenia.
10. Nie używaj wytwornic pary do czyszczenia urządzenia, w przeciwnym razie może dojść do porażenia prądem.

BEZPIECZEŃSTWO GAZOWE

1. Gotując na gazie: w pomieszczeniu wytwarzane są produkty spalania, wilgoć i ciepło. Przede wszystkim upewnij się, że kuchnia jest dobrze wentylowana podczas obsługi urządzenia i utrzymuj w czystości naturalne otwory wentylacyjne lub zainstaluj mechaniczny sprzęt wentylacyjny.
2. Po intensywnym użytkowaniu urządzenia przez dłuższy czas, może być wymagana dodatkowa wentylacja. Na przykład otwórz okno lub ustaw wyższą prędkość dla wentylacji mechanicznej.
3. Przed ustawieniem urządzenia upewnij się, że warunki sieci lokalnej (rodzaj i ciśnienie gazu) odpowiadają wymaganiom urządzenia.
4. Mechanizm zapalarki nie może być uruchamiany na dłużej niż 15 sekund. Jeśli palnik nie zapali się po 15 sekundach, należy zatrzymać mechanizm i odczekać co najmniej jedną minutę przed ponowną próbą zapalenia palnika.
5. Wszelkie czynności wykonywane przy instalacji gazowej muszą być wykonywane przez upoważnione i kompetentne osoby.
6. To urządzenie jest dostosowane do gazu ziemnego (NG). Jeśli musisz używać urządzenia z innym rodzajem gazu, musisz wystąpić do autoryzowanego serwisu o jego konwersjęwymianę dysz.

7. Aby zapewnić prawidłowe działanie: okap, rura gazowa i zacisk powinny być okresowo wymieniane zgodnie z zaleceniami producenta i w razie potrzeby.

8. Gaz powinien dobrze palić się w urządzeniach gazowych. Dobrze palący się gaz ma niebieski płomień i pali się nieprzerwanie. Jeśli gaz nie spala się wystarczająco dobrze, może wytwarzać się tlenek węgla (CO). Tlenek węgla jest bezbarwnym, bezwonnym i bardzo toksycznym gazem: nawet małe ilości mają śmiertelne skutki.

9. Zapytaj lokalnego dostawcę gazu o numery telefonów w nagłych wypadkach związanych z gazem oraz o środkach, jakie należy podjąć po wykryciu zapachu gazu.

CO ZROBIĆ, GDY WYKRYTY ZOSTANIE ZAPACH GAZU

1. Nie używaj otwartego ognia i nie pal tytoniu.
2. Nie używaj żadnego przełącznika elektrycznego (np.: włącznika światła lub dzwonka do drzwi).
3. Nie używaj telefonu.
4. Otwórz drzwi i okna.
5. Zakręć wszystkie zawory urządzeń, które wykorzystują gaz oraz liczniki gazu.
6. Zadzwoń po straż pożarną z telefonu poza domem.
7. Sprawdź wszystkie węże i ich połączenia pod kątem nieszczelności. Jeśli nadal czujesz gaz, opuść dom i ostrzeż swoich sąsiadów.
8. Nie wchodzą do domu dopóki odpowiednie służby nie stwierdzą, że jest to bezpieczne.

PRZEZNACZENIE

1. Urządzenie przeznaczone jest do użytku domowego. Komercyjne korzystanie z urządzenia jest niedozwolone.
2. To urządzenie może być używane wyłącznie do gotowania. Nie należy go używać do innych celów, np. do ogrzewania pomieszczeń, suszenia ubrań.
3. Producent nie bierze na siebie odpowiedzialności za jakiekolwiek uszkodzenia spowodowane niepoprawnym użytkowaniem lub obsługą.

PODŁĄCZENIE ELEKTRYCZNE

1. Kuchnia wymaga bezpiecznika 16A.
2. Kuchnia jest przystosowana do zasilania prądem 230V AC/, 50 Hz. Jeśli zasilanie elektryczne jest inne od tej określonej wartości, skontaktuj się z autoryzowanym serwisem.
3. Podłączenie elektryczne kuchni powinno być wykonane tylko przez gniazdka z zainsta- lowanym systemem uziemienia zgodnie z przepisami. Jeśli w miejscu, w którym zostanie umieszczona kuchnia, nie ma właściwego gniazda z uziemieniem, należy natychmiast skon- taktować się z wykwalifikowanym elektrykiem. Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku podłączenia urządzenia do gniazdka bez systemu uziemienia.
4. Jeśli przewód zasilający ulegnie uszkodzeniu, powinien on zostać wymieniony przez auto-ryzowany serwis lub wykwalifikowanego elektryka, w celu uniknięcia niebezpieczeństwa.
5. Przewód elektryczny nie powinien dotykać gorących części urządzenia.

PODŁĄCZENIE GAZU ( WYŁĄCZNIE PRZEZ WYKWALIFIKOWANY SERWIS)

OSTRZEŻENIE: Przed rozpoczęciem jakichkolwiek prac związanych z instalacją gazową, należy odciąć dopływ gazu. Ryzyko wybuchu.

Proszę używać kuchni w suchym otoczeniu.

1. Zamocuj zacisk do węża. Dociśnij jeden z węży na tyle mocno, aż wejdzie do końca rury.
2. Kontrola szczelności: upewnij się, że pokrętła sterujące na panelu sterowania są wyłączone a dopływ gazu jest otwarty. Nałów pianę z mydła na połączenie. W przypadku wycieku gazu, w tym miejscu wytworzy się piana.
3. Kuchnia powinna być postawiona na płaskim podłożu w dobrze wentylowanym pomieszczeniu.
4. Ponownie sprawdź przyłącze gazu.
5. Po umieszczeniu kuchni w jej miejscu docelowym upewnij się, że znajduje się ona na poziomie blatu kuchennego. Jeśli to konieczne, dopasuj jej wysokość regulując nóżki.
6. Nie prowadź przewodów gazowych i kabli elektrycznych przez nagrzewające się powierzchnie, szczególnie przez tylną część kuchni. Nie przesuwaj kuchni, gdy jest podłączona do sieci gazowej- może to spowodować uszkodzenie węża i rozszczelnienie układu.
7. W celu podłączenia gazu- proszę użyć elastycznego węża

DO PODŁĄCZENIA GAZU ZIEMNEGO;

Główna rura gazowa Uszczelka Nakrętka Przewód doprowadzenia gazu ziemnego

OSTRZEŻENIE: Podłączenie gazowe urządzenia powinno zostać wykonane przez autoryzowany serwis. W przypadku instalacji gazu ziemnego należy założyć uszczelkę na nakrętkę na końcu przewodu doprowadzającego gaz ziemny. Aby podłączyć przewód do rury gazowej, należy dokręcić nakrętkę. Sprawdzić szczelność instalacji gazowej.

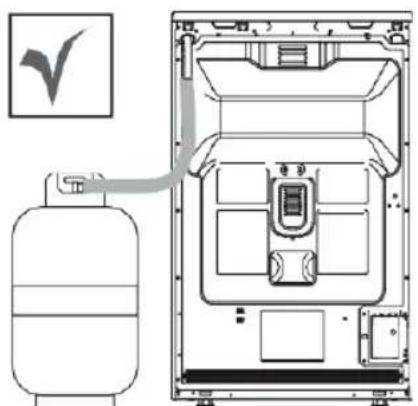

PROWADZENIE WEŻA GAZOWEGO

Urządzenie należy przyłączyć do kurka instalacji gazowej najkrótszą drogą i w sposób uniemożliwiający wyciek gazu.

W celu kontroli uszczelnienia: sprawdź, czy pokrętła na panelu sterowania są wyłączone, a dopływ gazu jest otwarty.

OSTRZEŻENIE: W celu sprawdzenia szczelności instalacji dopływu gazu nie wolno używać źródła ognia, jak zapalniczka, zapałki, zapalony papieros lub podobne.

Na złącza nałów pianę z mydła. Jeśli jest jakiś wyciek, spowoduje powstanie pęcherzyków piany. Przy wkładaniu urządzenia na jego miejsce upewnij się, że jest na tym samym poziomie, co blat. W razie potrzeby wyreguluj nóżki, aby wyrównać jego poziom z blatem.

Urządzenie to należy ustawić na płaskiej powierzchni w dobrze wentylowanym pomieszczeniu.

OSTRZEŻENIE: Przed montażem urządzenia sprawdź, czy lokalne warunki dystrybucji (rodzaj i ciśnienie gazu) są zgodne z ustawieniami produktu.

OPERACJA WYMIANY DYSZY (DOKONUJE WYŁĄCZNIE AUTORYZOWANY SERWIS)

1. Proszę użyć klucza ze specjalną główką do usunięcia i zainstalowania dyszy. (rys. 3)
2. Zdejmij dyszę (rys. 4) z palnika za pomocą specjalnego klucza do dyszy i zainstaluj nową dyszę (rys. 5)

Rys. 3

Powietrze wymagane do procesu spalania jest pobierane z pomieszczenia, a gazy wytwarzane w wyniku spalania są emitowane do tego pomieszczenia. W celu zapewnienia bezpiecznego użytkowania tego produktu należy wcześniej zapewnić odpowiednią wentylację pomieszczenia. Jeśli w pomieszczeniu nie ma okna ani miejsca zapewniającego wentylację, należy zastosować dodatkową instalację wentylacyjną. Jeśli jednak w pomieszczeniu są drzwi wychodzące na zewnątrz budynku, nie są wymagane dodatkowe otwory wentylacyjne.

Kubatura pomieszczenia Otwór wentylacyjny
Mniej niż 5 m^3 min. 100 cm^2
5-10 m^3 min. 50 cm^2
Mniej niż 10 m^3 niewymagany
W podziemiu lub piwnicy min. 65 cm^2

REGULACJA NATĘŻENIA PRZEPLYWU GAZU DLA PALNIKÓW

1. Zapal palnik, który ma zostać regulowany i przekręć pokrętło do pozycji zredukowanej.
2. Zdejmij pokrętło z kurka gazu.
3. Użyj śrubokręta o odpowiednim rozmiarze, aby wyregulować śrubę regulacji natężenia przepływu. W przypadku LPG (propan-butan) obróć śrubę zgodnie z ruchem wskazówek zegara. W przypadku gazu ziemnego należy przekręcić śrubę przeciwnie do ruchu wska-zówek zegara.
   „Normalna długość prostego płomienia w pozycji zredukowanej powinna wynosić 6-7mm.“
4. Jeśli płomień jest wyższy niż żądana pozycja, przekręć śrubę zgodnie z ruchem wskazówek zegara. Jeśli jest mniejszy, przekręć w kierunku przeciwnym do ruchu wskazówek zegara.
5. W celu przeprowadzenia ostatniej kontroli, odkręć palnik na wyższy płomień, a następnie zmniejsz płomień i sprawdź, czy zgasł, czy nie.
   W zależności od rodzaju kurka używanego w urządzeniu, położenie śruby regulacyjnej może być inne.

Aby wyregulować palnik zgodnie z zaleceniami co do rodzaju gazu, uważnie ustaw zredukowany płomień, obracając śrubę na środku kurków za pomocą małego śrubokręta, jak pokaza-no poniżej, jak również przy zmianie dysz (rys. 6 i 7)

Palnik Specyfikacje	G20,20 mbar 25,25 mbar			G20,25 mbar G20,13 mbar
	Gaz naturalny Gaz naturalny
Wok Palnik	Dysza	1,40	mm	1,28	mm	1,60	mm
	Przepływ gazu	0,333	m^3/h	0,333	m^3/h	0,333	m^3/h
	Zasilanie	3,50	kW	3,50	kW	3,50	kW
Duży Palnik	Dysza	1,15	mm	1,10	mm	1,45	mm
	Przepływ gazu	0,276	m^3/h	0,276	m^3/h	0,276	m^3/h
	Zasilanie	2,90	kW	2,90	kW	2,90	kW
Średni Palnik	Dysza	0,97	mm	0,92	mm	1,10	mm
	Przepływ gazu	0,162	m^3/h	0,162	m^3/h	0,162	m^3/h
	Zasilanie	1,70	kW	1,70	kW	1,70	kW
Pomocniczy Palnik	Dysza	0,72	mm	0,70	mm	0,85	mm
	Przepływ gazu	0,96 m^3/h	0,96 m^3/h 0,96 m^3/h
	Zasilanie	0,95	kW	0,95	kW	0,95	kW

OSTRZEŻENIE: W celu podwyższenia jakości produktu, specyfikacje techniczne mogą ulec zmianie bez wcześniejjszego powiadomienia.

OSTRZEŻENIE: Wartości dostarczone z urządzeniem lub towarzyszącymi mu dokumentami są odczytami laboratoryjnymi zgodnymi z odpowiednimi normami. Wartości te mogą się różnic w zależności od zastosowania i warunków otoczenia.

Palnik Specyfikacje	G30,28-30 mbar G31,37 mbar			G30,50 mbar G30,37 mbar
	LPG LPG LPG
Wok Palnik	Dysza	0,96	mm	0,76	mm	0,96	mm
	Przepływ gazu	254 g/h	254 g/h 254 g/h
	Zasilanie	3,50	kW	3,50	kW	3,50	kW
Rapid Palnik	Dysza	0,85	mm	0,75	mm	0,85	mm
	Przepływ gazu	211 g/h	211 g/h 211 g/h
	Zasilanie	2,90	kW	2,90	kW	2,90	kW
Semi-Rapid Palnik	Dysza	0,65	mm	0,60	mm	0,65	mm
	Przepływ gazu	124 g/h	124 g/h 124 g/h
	Zasilanie	1,70	kW	1,70	kW	1,70	kW
Pomocniczy Palnik	Dysza	0,50	mm	0,43	mm	0,50	mm
	Przepływ gazu	69 g/h	69 g/h 69 g/h
	Zasilanie	0,95	kW	0,95	kW	0,95	kW

OSTRZEŻENIE: Wartości średnic zapisane na dyszy są podane bez przecinka.

INSTALACJA TWOJEJ KUCHNI

Sprawdź, czy instalacja jest odpowiednia do doprowadzenia urządzenia do stanu eksploatacyjnego. Jeśli tak nie jest, wezwij elektryka i gazownika, aby dostosowali media do wymagań. Producent nie ponosi odpowiedzialności za szkody spowodowane czynnościami wykonywanychmi przez osoby nieuprawnione.

OSTRZEŻENIE: Obowiązkiem klienta jest przygotowanie miejsca, w którym urządzenie zostanie postawione, oraz przygotowanie instalacji elektrycznej i gazowej.

OSTRZEŻENIE: Podczas instalacji urządzenia należy przestrzegać przepisów lokalnych dotyczących instalacji elektrycznych.

OSTRZEŻENIE: Sprawdź, czy urządzenie nie ma żadnych uszkodzeń przed jego zainstalowaniem. Nie instaluj urządzenia, gdy jest ono uszkodzone. Uszkodzone urządzenia stanowią zagrożenie dla Twojego bezpieczeństwa.

WŁAŚCIWE MIEJSCE INSTALACJI I WAŻNE OSTRZEŻENIA

Nóżki urządzenia nie powinny stać na miękkich powierzchniach, takich jak dywany. Podłoga kuchenna powinna być na tyle wytrzymała, aby utrzymać ciężar jednostki i wszelkich innych naczyń kuchennych, które mogą być używane w piekarniku.

Należy zachować prześwit minimum 400 mm ponad powierzchnią górnej płyty grzejnej i 65mm od powierzchni bocznych wewnątrz mebli kuchennych.

Urządzenie nadaje się do stosowania na obu ścianach bocznych, bez podpory lub bez montażu w szafce. Jeśli okap zostanie zainstalowany nad kuchnią, postępuj zgodnie z instrukcjami producenta dotyczącymi wysokości montażu. (min. 650mm)

OSTRZEŻENIE: Meble kuchenne w pobliżu urządzenia muszą być odporne na ciepło.

OSTRZEŻENIE: Nie instaluj urządzenia obok lodówek lub chłodziarek. Ciepło emitowane przez urządzenie zwiększa zużycie energii urządzeń chłodzących.

OSTRZEŻENIE: Nie używaj drzwiczek i/lub uchwytu do przenoszenia lub przesuwania urządzenia.

ILUSTRACJA MOCOWANIA ŁAŃCUCHA

Przed użyciem urządzenia, w celu zapewnienia bezpiecznego użytkowania, należy przymocować urządzenie do ściany za pomocą dołączonego łańcucha i śruby. Upewnij się, że hak jest bezpiecznie przykręcony do ściany.

75 cm

PANEL KONTROLNY

1 2 3 4 5 6 7

1. Termostat
2. Pokrętło wyboru funkcji
3. Minutnik mechaniczny
4. Tylny lewy palnik
5. Przedni lewy palnik
6. Przedni prawy palnik
7. Tylny prawy palnik

OSTRZEŻENIE: Powyższy panel sterowania ma jedynie charakter poglądowy. Zwróć uwagę na panel sterowania swojego urządzenia.

F 40 100 240 80 220 120 100

Termostat: Służy do określania temperatury przygotowania potraw w piekarniku. Po włożeniu żywności do piekarnika, należy przekręcić pokrętło, aby ustawić żądaną temperatu-re w zakresie 40-240°C. Temperatury przyrządzania różnych potraw można znaleźć w tabeli.

KORZYSTANIE Z PIEKARNIKA

KORZYSTANIE Z GRZAŁEK

1. Przy pierwszym użyciu piekarnika, może się pojawić zapach pochodzący z procesu wypalania elementów grzewczych. Aby się go pozbyć, należy włączyć pusty piekarnik na 240°C na 45-60 minut.

2. Pokrętło piekarnika powinno być ustawione na żądaną wartość: w przeciwnym razie piekarnik nie działa.

3. Rodzaje posiłków, orientacyjne czasy przygotowania potraw i pozycje termostatu podane są w tabeli gotowania. Wartości podane w tabeli gotowania są wartościami charakterystycznymi i zostały uzyskane w wyniku testów przeprowadzonych w naszym laboratorium. Może się okazać, że będziesz preferować inne ustawienia odpowiednie dla Twojego gustu w zależności od sposobu gotowania i swoich nawyków.

4. Czas pieczenia: Rezultaty mogą się zmieniać w zależności rodzaju i różnej jakości produktu, ilości i temperatur.

5. Podczas pieczenia w piekarniku, drzwi nie powinny być często otwierane. W przeciwnym razie cyrkulacja ciepła może być niezrównoważona, co może negatywnie wpłynąć na jakość przygotowywanych potraw.

KORZYSTANIE Z FUNKCJI GRILLA (FUNKCJA OPCJONALNA – WYBRANE MODELE KUCHNI)

1. Po umieszczeniu rusztu na górnej prowadnicy drabinkowej, potrawa nie może dotykać grzałki grilla.

2. Fukcję grilla powinno się uruchomić 5 minut przed włożeniem potraw.

3. Potrawy powinny znajdować się na środku rusztu, aby zapewnić maksymalny przepływ powietrza w piękarniku.

ABY WŁĄCZYĆ GRILL:

1. Przestaw pokrętło w pozycję grill.

2. Następnie ustaw żadana temperature.

Aby wyłączyć grill:

Ustaw pokretło w pozycji OFF.

OSTRZEŻENIE: Trzymaj drzwi piekarnika zamknięte podczas grillowania. (grill elektryczny)

KORZYSTANIE Z PALNIKÓW GAZOWYCH

FFD

Zabezpieczenie przeciwwypływowe gazu: działa natychmiast, gdy mechanizm bezpieczeństwa uruchomi się z powodu wykipienia płynu nad palnikami.

1. Zawory kontrolujące palniki gazowe mają specjalny mechanizm zabezpieczający. Aby zapalić palnik, zawsze wciskaj pokrętło do przodu i ustaw je na symbol płomienia, obracając w kierunku przeciwnym do ruchu wskazówek zegara. Wszystkie zapalarki zadziałają, a zapali się tylko palnik, który kontrolujesz. Przytrzymaj wciśnięte pokrętło, dopóki palnik nie zapali się. Naciśnij przycisk zapalarki i obróć pokrętło w kierunku przeciwnym do ruchu wskazówek zegara.
2. Nie używaj zapalarki w sposób ciągły dłużej niż 15 sekund. Jeśli palnik się nie zapali, odczekaj co najmniej minutę przed ponowną próbą. Jeśli palnik zgaśnie z jakiegokolwiek powodu, zakręć dopływ gaz i odczekaj co najmniej minutę przed ponowną próbą.

3. W modelach z systemem zabezpieczenia gazowego, gdy płomień zgaśnie, zawór sterujący automatycznie odcina dopływ gazu. W celu obsługi palników z zabezpieczeniem gazowym należy nacisnąć pokrętło i obrócić w kierunku przeciwnym do ruchu wskazówek zegara. Po włączeniu zapłonu należy odczekać około 5-10 sekund na aktywację systemów zabezpieczeń gazowych. Jeśli palnik zgaśnie z jakiegokolwiek powodu, zakręć pokrętło gazu i odczekaj co najmniej minutę przed ponowną próbą.

4. ● Zamknięty 2alkowicie otwarty Na upół otwarty

5. Przed korzystaniem z kuchni należy upewnić się, że palniki są dobrze ustawione. Prawidłowe położenie palników pokazano poniżej.

Rys. 16

Przycisk funkcyjny: Służy do ustawienia rodzaju grzałek użytych do przygotowania potraw w piekarniku.

	Rożen obrotowy Wentylator
	Grzałka górna i dolna Turbo nagrzewnica i wentylator
	Oświetlenie Grzałka dolna i górna oraz wentylator
	Grzałka dolna i wentylator Grill i wentylator
	Element grzewczy grilla Grill
	Grzałka Grill i żarówka		Grzałka górna
	Minutnik elektryczny		Grzałka dolna
	Płomień Zapalarka

Uwaga: przedstawione funkcje mają charakter poglądowy. Niektóre z nich mogą nie być dostępne w Twoim urządzeniu.

INSTRUKCJA OBSŁUGI TIMERA

A 20:00 - M +

Elektroniczny timer umożliwia przygotowanie posiłku we właściwym czasie. Wystarczy tylko ustawić czas pieczenia i czas, kiedy pieczenie ma się zakończyć. Może również posłużyć jako alarm, który uruchomi się po wyznaczonym czasie.

WŁĄCZANIE

Po włączeniu zegar (0:00) oraz symbol „A” będą migać na wyświetlaczu. Nie można zaprogramować timera, należy najpierw ustawić czas. Aby ustawić czas, należy wybrać tryb ręczny.

TRYB RE CZNY

0:00 - M +

1. Nacisnąć „M”, aby wybrać tryb ręczny.

lub

0:00 - M +

1. Nacisnąć jednocześnie przyciski + i -, aby uruchomić tryb ręczny.

USTAWIANIE CZASU

To ustawienie może być wykonane, jeśli żaden program do pieczenia nie jest uruchomiony. Najpierw należy nacisnąć jednocześnie przyciski + i -. Następnie ustawić czas za pomocą przycisków + (do przodu) i - (wstecz). Przytrzymanie tych przycisków spowoduje szybką zmianę wartości.

1° 10 - M +

1. Nacisnąć jednocześnie przyciski + i -.

1. Za pomocą przycisków + i - ustawić czas

Uwaga: Jeśli przyciski + i - nie zostaną naciśnięte w przeciągu 5 sekund, ustawienie zakończy się automatycznie. Aby szybko ustawić czas, należy jednocześnie nacisnąć przyciski + i -.

USTAWIANIE ALARMU DźWIĘKOWEGO

Dzięki tej funkcji można ustawić, po jakim czasie uruchomi się alarm dźwiękowy.

0:00 - M +

1. Wybrać ustawianie alarmu, naciskając raz przycisk „M”.

0:05 - M +

1. Ustawić czas za pomocą przycisków + i -, np. 5 min.

1. Po kilku sekundach na wyświetlaczu pojawi się aktualny czas.

WYŁĄCZANIE ALARMU DŹWIĘKOWEGO

1. Alarm dźwiękowy włączy się po upływie ustawionego czasu.

1. Aby go wyłączyć, należy nacisnąć.

AUTOMATYCZNY PROGRAM PIECZENIA

Aby od razu rozpocząć pieczenie, należy ustawić czas.

Na przykład: Wstawiliśmy nasze danie do piekarnika i chcemy, by było gotowe za 2 godziny i 15 minut.

18°30 - M +

1. Aktualny czas to 18:30.

^du·r - M +

1. Nacisnąć dwa razy przycisk „M”, aby wybrać tryb ustawiania.

2°15 - M +

1. Za pomocą przycisków + i - ustawić czas pieczenia.

1. Po kilku sekundach na wyświetlaczu pojawi się informacja, że pieczenie rozpoczęło się pojawi się aktualny czas.

Piekarnik został zaprogramowany na pieczenie przez 2 godziny i 15 minut. Proszę pamiętać o ustawieniu pokręteł funkcji i/lub temperatury we właściwej pozycji.

Uwaga: W każdej chwili można anulować automatyczny tryb pieczenia poprzez wybór ustawienia ręcznego.

W powyższym przykładzie pieczenie rozpocznie się od razu po wprowadzeniu czasu. Naciskając 3 razy przycisk „M”, można zobaczyć i ustawić czas zakończenia pieczenia. W poniższym przykładzie czas zakończenia pieczenia zostanie ustawiony na godz. 21:30.

1. Nacisnaż razy przycisk „M”. Na wy wietlaczu pojawi si napis „END” oraz czas zakończenia pieczenia, czyli odpowiednio 18:30+2:15=20:45.

1. Żądany czas można ustawić za pomocą przycisków + i -.

18°30 - M +

1. Po kilku sekundach na wyświetlaczu pojawi się aktualny czas

Piekarnik został zaprogramowany, by danie było gotowe o 21:30. Ponieważ czas pieczenia został zaprogramowany na 2 godziny i 15 minut, pieczenie rozpocznie się o 19:15, by danie było gotowe na 21:30.

Widok wyświetlacza podczas pieczenia

Widok wyświetlacza, gdy pieczenie się zakończy

((· 21·30

Kiedy pieczenie zakończy się, sygnał dźwiękowy będzie się rozlegał przez 7 minut, jeśli alarm nie zostanie wyłączony.

1. Wyłączyć piekarnik
2. Zresetować timer

Uwaga: Piekarnik nie będzie działał, dopóki nie zostanie zresetowany.

W przedstawionym przykładzie najpierw ustawiono czas pieczenia; czas zakończenia pieczenia został obliczony automatycznie i został przez nas zmieniony. Można również ustawić najpierw czas zakończenia pieczenia. W tym przypadku czas pieczenia zostanie obliczony automatycznie i należy go później zmienić.

W PRZYPADKU BRAKU ZASILANIA

Ze względów bezpieczeństwa piekarnik nie będzie działął. Zegar zostanie zresetowany i na wyświetlaczu będzie migać czas 0:00 oraz symbol „A”. Ustawiony program pieczenia również zostanie anulowany. Zegar wyświetl czas 0:00, należy go ponownie ustawić. Najpierw wybrać tryb ręczny i ustawić zegar za pomocą przycisków + i -.

Uwaga: W przypadku krótkotrwałej przerwy w zasilaniu system zachowa ustawione wartości. Uwaga: Jeśli piekarnik nie jest używany, należy się upewnić, że jest WYŁĄCZONY.

MIGAJĄCY SYMBOL „A” OZNACZA, ŻE PIEKARNIK NIE DZIAŁA I NALEŻY WYBRAĆ TRYB RĘCZY, ABY PRZYWRÓCIĆ STANDARDOWE FUNKCJE URZĄDZENIA.

USTAWIANIE DźWIĘKU ALARMU

Dźwięk alarmu można ustawić.

1. Po naciśnięciu przycisku — można usłyszeć aktualny ton alarmu.
2. Po zwolnieniu i ponownym naciśnięciu przycisku — można usłyszeć kolejny ton alarmu (dostępne są 3 tony alarmu).
3. Ostatni usłyszany ton alarmu zostanie zapisany.

Uwaga: Fabrycznie ustawiony jest najwyższy dźwięk. W przypadku braku zasilania dźwięk alarmu powróci do ustawienia fabrycznego

TABELA ORIENTACYJNEGO CZASU PRZYGOTOWANIA POTRAW

OSTRZEŻENIE: Przed włożeniem potrawy piekarnik musi być rozgrzewany przez 10 minut.

Potrawa	Funkcja	Temperatura (°C)	Pozycja Kratki	Czas Piec (Min.)
Ciasto Statyczne / Statyczne+Wentylator		170-180 2 35-45
Małe ciasta Statyczne / Turbo+Wentylator		170-180 2 25-30
Pierożek Statyczne / Statyczne+Wentylator		180-200 2 35-45
Ciasto	Statyczne	180-190	2	25-30
Ciastka	Statyczne	170-180	3	20-25
Szarlotka Statyczne / Turbo+Wentylator		180-190 2 50-70
Biszkopt	Statyczne	200/150*	2	20-25
Pizza	Statyczne +Wentylator	180-200 3 20-30
Lasagne	Statyczne	180-200	2	25-40
Beza	Statyczne	100	2	60
Kurczak	Statyczne +Wentylator / Turbo+Went.	180-190 2 45-50
Grillowany kurczak **	Grill	200-220	4	25-30
Grillowana ryba **	Grill+Wentylator	200-220	4	25-30
Polędwica **	Grill+Wentylator	Mak.	4	15-20
Grillowane pulpety **	Grill	Mak.	4	20-25

** Po upływie połowy czasu ,potrawę należy obrócić.

KONSERWACJA I CZYSZCZENIE

1. Odłącz z gniazdka wtyczkę zasilania elektrycznego kuchni.
2. Piekarnik jest mocno nagrzany w trakcie swej pracy. Staraj się nie dotykać grzałek.
3. Nigdy nie czyść wnętrza, panelu, pokrywy, tacek ani żadnych innych części piekarnika za pomocą takich narzędzi, jak twarda szczotka, ostra ścierka lub nóż. Nie używaj ściernych i rysujących środków czyszczących.
4. Po wyczyszczeniu wnętrza za pomocą ściereczki nasączonej środkiem do mycia wypłucz je, a następnie wytrzyj miękką ściereczką.
5. Szklane powierzchnie należy czyścić środkami przeznaczonymi do szkła.
6. Nie czyść kuchenki myjkami parowymi.
7. Przed otwarciem górnej pokrywy piekarnika zetrzyj z niej rozlany płyn. Przed zamknięciem pokrywy sprawdź, czy płyta grzewcza wystygła wystarczająco.
8. Nigdy nie używaj do czyszczenia łatwopalnych środków, takich jak kwas, rozpuszczalnik czy benzyna.
9. Nie myj w zmywarce żadnej części kuchni.
10. Aby wyczyścić szybę w drzwiczkach piekarnika: za pomocą śrubokręta wykręć śruby mocujące uchwyt i wyjmij drzwiczki. Umyj je dokładnie, a następnie wypłucz. Po ich wysuszeniu prawidłowo zamontuj drzwiczki piekarnika i przykręć zawiasy.
11. Czyszczenie i konserwacja urządzenia nie powinna być dokonywana przez dzieci pozostawione bez nadzoru dorosłych.

MONTAŻ DRZWI PIEKARNIKA

Całkowicie otwórz drzwiczki piekarnika, pociągając je do siebie. Następnie odblokuj je, popychając zamek w zawiasie do góry śrubokrętem zgodnie z rys. 21.1.

Ustaw zamek w zawiasie pod najszerszym kątem zgodnie z rys. 21.2. Wprowadź oba zawiasy mocujące drzwiczki do piekarnika w tej samej pozycji.

Następnie zamknij drzwiczki piekarnika tak, aby oparły się na zamku, zgodnie z rys. 22.1.

Aby zdjąć drzwiczki, pociągnij je przy zamkniętej pozycji do góry obiema rękami, zgodnie z rys. 22.2.

Aby zamontować ponownie drzwiczki piekarnika, wykonaj powyższe kroki w odwrotnej kolejności.

CZYSZCZENIE I KONSERWACJA SZKLANYCH DRZWI PIEKARNIKA

Usuń profil, naciskając plastikowe zatrzaski po lewej i prawej stronie, jak pokazano na rys. 23, i pociągając profil do siebie, jak pokazano na rys. 24. Następnie wyjmij wewnętrzną szybę, jak pokazano na rys. 25. W razie potrzeby w ten sam sposób można wyjąć środkową szybę. Po zakończeniu czyszczenia i konserwacji zamontuj szyby i profil w odwrotnej kolejności Sprawdź, czy profil jest prawidłowo zamontowany.

Rys. 23 Rys. 24 Rys. 25

OSTRZEŻENIE: Aby uniknąć ryzyka porażenia prądem, przed wymianą żarówki sprawdź, czy obwód urządzenia został otwarty (otwarty obwód oznacza, że zasilanie jest wyłączone).

Najpierw należy odłączyć zasilanie urządzenia i upewnić się, że urządzenie jest chłodne.

Następnie należy zdjąć osłonę żarówki, obracając ją tak, jak to pokazano na ilustracji, po lewej stronie. W razie trudności do obracania można użyć rękawic z tworzywa sztucznego.

Następnie należy wyjąć żarówkę, obracając ją, a następnie włożyć nową żarówkę o takich sa- mych parametrach.

Ponownie zamontować osłonę, podłączyć przewód urządzenia do gniazdka elektrycznego i zakończyć procedurę wymiany. Wówczas urządzenie jest gotowe do użytku.

Żarówka Typu G9

Przed skontaktowaniem się z serwisem technicznym możesz rozwiązać problemy, na które możesz się natknąć, sprawdzając poniższe punkty.

PUNKTY DO SPRAWDZENIA

W przypadku wystąpienia problemu z piekarnikiem, najpierw sprawdź tabelę poniżej i wy- próbuj przedstawione sugestie.

Problem Możliwa przyczyna Co robić
Urzadzenie nie działa.	Brak zasilania. Sprawdź zasilanie.
	Brak gazu.	Sprawdź, czy główny zawór gazu jest otwarty.
		Sprawdź, czy rura gazu nie jest zgięta lub zagięta.
		Upewnij się, że wąż gazowy jest podłączony do kuchenki.
		Sprawdź, czy używany jest odpowiedni zawór gazowy.
Podczas gotowania piekarnik przestaje pracować.	Wtyczka wypada z gniazdka. Wóż wtrczkę do gniazdka elektrycznego.
Piekarnik wyłącza się podczas pracy.	Zbyt długa ciągła praca.	Po długim cyklu pracy piekarnik powiniensię schłodzić.
	Więcej niż jedna wtyczka w gniazdku.	Używaj tylko jednej wtyczki w każdym gniazdku.
Drzwi piekarnika nie otwierają się prawidłowo.	Pozostałości jedzenia utknęły między drzwiczkami a wnętrzem piekarnika.	Wyczyść dobrze piekarnik i spróbuj ponownie otworzyć drzwi.
Zapalarka nie działa.	Końców lub świece są zapchane. Wyczyść końców lub świece palników.
	Przewody palnika gazowego są zatkane. Oczyść przewody palnika gazowego.
Porażenie prądem przy dotykaniu piekarnika.	Brak odpowiedniego uziemienia.
	Używa się nieuziemionego gniazdka.	Upewnij się, że zasilanie jest właściwie uziemione.
Kapanie wody.	Woda lub para mogą wytwarzać się w pewnych warunkach w zależności od rodzaju żywności. Nie jest to jednak oznaką uszkodzenia urządzenia.	Pozostaw piekarnik do ostygnięcia, a następnie wytrzyj do sucha ściereczką.
Para wydostaje się ze szczeliny drzwiczek piekarnika.
Woda pozostaje w piekarniku.
Kuchnia nie podgrzewa.	Otwarte drzwi piekarnika. Zamknij drzwi i uruchom ponownie.
	Nieprawidłowo ustawione kontrolki piekarnika.	Przeczytaj rozdział dotyczący działania piekarnika i zresetuj piekarnik.
	Zadział bezpiecznik lub wyłącznik automatyczny wyłączony.	Wymień bezpiecznik lub włącz automatyczny wyłącznik. Jeśli to się często powtarza, skontaktuj się z elektrykiem.
Podczas pracy wydostaje się dym.	Podczas obsługiwania piekarnika po raz pierwszy.	Z grzałek wydobywa się dym. Nie jest to oznaką niesprawności urządzenia. Po 2-3 cyklach problem zniknie.
	Resztki potraw na grzałkach.	Pozostaw piekarnik do ostygnięcia i wyczyść resztki jedzenia z grzałek.
Podczas obsługiwania piekarnika wydostaje się zapach palonego plastiku.	Plastikowe lub inne nieodporne na ciepło akcesoria są używane wewnątrz piekarnika.	W wysokich temperaturach, stosuj odpowiednie akcesoria.
Potrawy przygotowane w piekarniku nie są odpowiednio upieczone.	Drzwi piekarnika otwierane często podczas przygotowania.	Nie otwieraj często drzwi piekarnika, jeśli żywność, którą przygotowujesz, nie wymaga obracania. W przypadku częstego otwierania drzwi temperatura wewnętrzna spada, w związku z czym wpłynie to na wynik przygotowywania potraw.
Światło wewnętrzne jest słabe lub nie działa.	Zabrudzona obudowa żarówki.	Oczyć wewnętrzną powierzchnię piekarnika i sprawdź ponownie.
	Żarówka może być spalona.	Wymień na żarówkę o tych samych parametrach.

ZASADY PRZENOSZENIA

1. Nie używaj drzwi i/lub uchwytu do przenoszenia lub przesuwania urządzenia.
2. Przenoś i transportuj w oryginalnym opakowaniu.
3. Zwróć maksymalną uwagę na urządzenie podczas ładowania/rozładowywania i przenoszenia.
4. Upewnij się, że opakowanie jest prawidłowo zamknięte podczas przenoszenia i transportu.
5. Chron urządzenie przed czynnikami zewnętrznymi (takimi jak wilgoć, woda, itp.).
6. Należy zachować ostrożność, aby nie uszkodzić lub nie zdeformować urządzenia poprzez jego uderzenie, upuszczenie, itp. podczas przenoszenia i transportu.

ZALECENIA DOTYCZĄCE OSZCZĘDZANIA ENERGII

Poniższe informacje pomogą w ekologicznym i ekonomicznym wykorzystaniu produktu.

1. Używaj naczyń emaliowanych i ciemnych, które lepiej przewodzą ciepło.
2. Podczas przyrządzania potrawy, jeśli przepis lub instrukcja obsługi wskazują, że wymaga- ne jest wstępne podgrzewanie - wstępnie rozgrzej piekarnik.
3. Nie otwieraj często drzwi piekarnika podczas gotowania.
4. Staraj się nie przygotowywać wielu dań jednocześnie w piekarniku.
5. Przygotuj potrawy kolejno. Piekarnik nie traci ciepła.
6. Wyłącz piekarnik na kilka minut przed upływem czasu przygotowania. W takim przypadku nie otwieraj drzwi piekarnika.
7. Rozmrażaj zamrożoną żywność przed przyżądzeniem.

PRZYJAZNA ŚRODOWISKU UTYLIZACJA

Pozbądź się opakowania w sposób przyjazny dla środowiska. Urządzenie to jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE dotycząca zużytych urządzeń elektrycznych i elektronicznych (odpady sprzętu elektrycznego i elektronicznego – WEEE). Wytyczna ta określa ogólne zasady zwrotu i recyklingu zużytych urządzeń w całej do UE.

INFORMACJE O OPAKOWANIU

Materiały opakowania wykonane są z surowców wtórnych, zgodnie z naszymi krajowymi przepisami dotyczącymi ochrony środowiska. Nie wyrzucaj materiałów opakowaniowych razem z odpadkami domowymi lub innymi. Dostarcz je do punktów zbiórki materiałów opakowaniowych wyznaczonych przez władze lokalne.

PRAWIDŁOWE USUWANIE PRODUKTU (zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie umieszczane na produkcie wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, zużyte urządzenie należy dostarczyć do punktu odbioru zużytego sprzętu AGD lub zgłosić jego odbiór z domu.

W celu uzyskania szczegółowych informacji na temat miejsca i sposobu bezpiecznego usuwania odpadów elektrycznych i elektronicznych użytkownik powinien skontaktować się z punktem sprzedaży detalicznej, lub z lokalnym Wydziałem Ochrony Środowiska. Produktu nie należy usuwać razem z innymi odpadami komunalnymi.

Życzymy zadowolenia z użytkowania naszego wyrobu i zapraszamy do skorzystania z szerokiej oferty handlowej firmy MPM

MPM agd S.A.

ul. Brzozowa 3, 05-822 Milanówek

tel.: [phone], fax: [phone]

www.mpm.pl

numer BDO:000027599
