Typ produktu	Pralka automatyczna
Marka	Amica
Model	AWG7123CD
Wymiary (wys. x szer. x gł.)	845 x 597 x 527 mm
Masa	71 kg
Pojemność bębna	7 kg
Napięcie zasilania	220-240 V ~50 Hz
Moc znamionowa	2200 W
Maksymalna prędkość wirowania	1200 obr/min
Klasa efektywności energetycznej	A+++
Klasa efektywności wirowania	B
Poziom hałasu (pranie / wirowanie)	58 dB / 78 dB
Roczne zużycie energii	162 kWh/rok
Roczne zużycie wody	9240 l/rok
Ciśnienie wody	0,1-1 MPa (1-10 bar)
Programy prania	Bawełna, Syntetyki, Ręczniki, Wełna, Pranie ręczne, Antyalergiczne, Codzienne 60', Krótkie 12', Eco 20, Pranie nocne, Jeans, Koszule, Sport, Płukanie, Wirowanie
Funkcje dodatkowe	Pranie wstępne, Łatwe prasowanie, Dodatkowe płukanie (1-3x), Opóźnienie startu (0,5-23h), Wybór temperatury, Wybór prędkości wirowania, Poziom zabrudzenia (3 poziomy)
Wyświetlacz	Cyfrowy z paskiem postępu, wskaźnikami temperatury, obrotów, blokady drzwi i Child Lock
Zabezpieczenie dziecięce (Child Lock)	Tak, blokada przycisków
Czyszczenie filtra pompy	Co 20 prań, dostęp od dołu
Czyszczenie szuflady detergentów	Minimum raz w miesiącu
Czyszczenie filtra węża dopływowego	Okresowo, zgodnie z instrukcją
Części zamienne i naprawa	Filtr pompy, wąż dopływowy, wąż odpływowy; serwis: 801 801 800
Gwarancja	Zgodnie z kartą gwarancyjną

Często zadawane pytania - AWG7123CD AMICA

Jak prawidłowo zainstalować pralkę Amica AWG7123CD?

Należy usunąć zabezpieczenia transportowe (4 śruby i wsporniki), wypoziomować pralkę regulowanymi nóżkami, podłączyć wąż dopływowy do zaworu z zimną wodą (ciśnienie 0,1-1 MPa), wąż odpływowy umieścić na wysokości 0,6-1 m od podłogi, a przewód zasilający podłączyć do uziemionego gniazda 230 V / 10 A. Po podłączeniu odczekać 3 godziny przed pierwszym włączeniem.

Dlaczego pralka nie pobiera wody?

Sprawdź, czy kran dopływu wody jest odkręcony, czy wąż nie jest zagięty lub zablokowany, oraz czy sitko filtra na wężu nie jest zatkane. Upewnij się, że drzwiczki są zamknięte i wybrano odpowiedni program. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Co oznacza kod błędu E01 na wyświetlaczu?

Kod E01 oznacza, że drzwi pralki są otwarte lub nieprawidłowo zamknięte. Zamknij drzwiczki i upewnij się, że odzież nie blokuje zamka. Jeśli błąd nadal występuje, sprawdź, czy zamek działa prawidłowo.

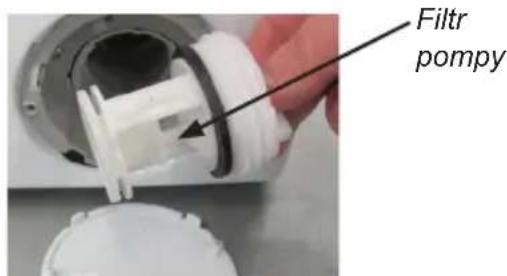

Jak wyczyścić filtr pompy w pralce?

Odłącz pralkę od zasilania i zakręć zawór wody. Otwórz pokrywę filtra (na dole z przodu), odkręć filtr i wyjmij go. Oczyść z nagromadzonych zanieczyszczeń, a następnie zamontuj w odwrotnej kolejności. Czyszczenie wykonuj co około 20 prań.

Dlaczego pralka nie wiruje lub bęben nie obraca się?

Sprawdź, czy wsad w bębnie nie jest nierównomierny – może to spowodować, że układ wyważania zmniejszy prędkość lub zatrzyma wirowanie. Wyjmij i ręcznie ułóż pranie, a następnie uruchom program Wirowanie. Upewnij się też, że filtr pompy nie jest zatkany.

Jak korzystać z funkcji opóźnionego startu?

Wybierz program, ustaw żądane opcje, a następnie naciśnij przycisk Opóźnienie Startu i ustaw czas od 0,5 do 23 godzin. Naciśnij Start/Pauza – pranie rozpocznie się po upływie ustawionego czasu. Funkcja przydaje się przy tańszej taryfie energetycznej.

Czy pralka ma blokadę rodzicielską?

Tak, pralka Amica AWG7123CD wyposażona jest w funkcję Child Lock. Aby ją włączyć, jednocześnie przytrzymaj przez 5 sekund przyciski Łatwe prasowanie i Dodatkowe płukanie. Na wyświetlaczu pojawi się symbol CL. Wyłącz w ten sam sposób.

Jakie programy prania są dostępne w modelu AWG7123CD?

Dostępne programy: Bawełna, Syntetyki, Ręczniki, Wełna, Pranie ręczne, Antyalergiczne, Codzienne 60', Krótkie 12', Eco 20, Pranie nocne, Jeans, Koszule, Sport, Płukanie oraz Wirowanie. Szczegóły znajdziesz w tabeli programów w instrukcji.

Jak prawidłowo dozować detergent?

Stosuj środki piorące do pralek automatycznych. Do prania wstępnego wsyp środek do komory oznaczonej symbolem I, do głównego – do komory II. Płynny środek wlej do komory II po zamontowaniu dostarczonej płytki. Środek zmiękczający wlej do środkowej komory (symbol ) nie przekraczając poziomu MAX. Ilość detergentu dobieraj według instrukcji na opakowaniu, biorąc pod uwagę twardość wody i stopień zabrudzenia.

Gdzie znaleźć numer seryjny i dane techniczne?

Tabliczka znamionowa znajduje się z tyłu obudowy, w górnej części. Zawiera m.in. model, numer fabryczny, napięcie i moc. Wpisz te dane do instrukcji na stronie 24, aby mieć je pod ręką przy zgłoszeniu serwisowym. Centrum Serwisowe Amica: 801 801 800.

INSTRUKCJA OBSŁUGI AWG7123CD AMICA

Pralkę należy uruchamiać dopiero po przeczytaniu instrukcji!

IO 01138/1

(03.2016/1)

Podstawowe informacje....3

Wskazówki odnośnie bezpieczeństwa....4

Instalacja pralki....7

Oznaczenie symboli na etykietach odzieży....9

Opis panelu sterowania i wyświetlacza....10

Programy specjalne....15

Opis użytkowania....16

Tabela programów....17

Rozwiązywanie problemów podczas eksploatacji....18

Konserwacja i czyszczenie....20

Praktyczne wskazówki odnośnie prania....21

Dane techniczne....24

Gwarancja i serwis....24

Karta produktu....25

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego

sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Szanowny Kliencie,

Od dziś pranie staje się prostsze niż kiedykolwiek. Pralka Amica to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa pralki nie będzie problemem.

Pralka, która opuściła fabrykę była dokładnie sprawdzona przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych. Pozostałością z tej kontroli może być ewentualna wilgoć lub resztki wody w pralce.

Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia.

Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użyt kowa niem.

Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.

Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków.

Uwaga!

Pralka przeznaczona jest wyłącznie do użytku domowego i służy do prania ma te riałów tek styl nych i odzieży, przystosowanych do prania mechanicznego w kąpieli piorącej.

Przed podłączeniem pralki do gniazda sieciowego należy usunąć zabezpieczenia trans por to we i wypoziomować pralkę.

Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na dzia ła nie urzą dze nia.

Użytkowanie

• Pralkę należy obsługiwać tylko po zapoznaniu się z niniejszą instrukcją.
• Nigdy nie używać pralki na wolnym powietrzu lub w pomieszczeniach, w których mogą wystąpić ujemne temperatury.
• Dzieci i osoby, które nie zapoznały się z instrukcją nie powinny używać pralki.

Uwaga! Temperatura poniżej 0°C może spowodować uszkodzenie pralki!

W przypadku przechowywania lub transportu pralki w ujemnych temperaturach, użyt ko wa nie pralki można rozpocząć po 8-godzinnym okresie aklimatyzacji w po miesz cze niu o temperaturze do dat niej.

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2014/35/UE,
• dyrektywy kompatybilności elektromagnetycznej 2014/30/UE,
• dyrektywy ekoprojektowania 2009/125/WE,

i dlatego wyrób został oznakowany CE oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

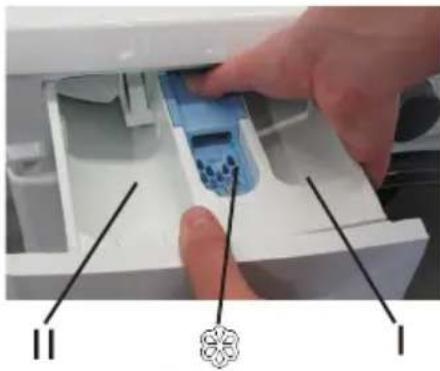

- Środki piorące

Stosować tylko środki piorące i uszla- chetniające przeznaczone do pralek au- tomatycznych - szczególnie na programie REÇZNIKI.

Do prania nie wolno stosować żadnych środków zawierających roz pusz czal ni ki, ponieważ pewne części pralki mogą zostać uszko dzo ne lub mogą się wydzielać gazy trujące. Ist nie je także nie bez pieczeń stwo zapłonu i wybuchu.

- Załadunek prania

Nie dopuszczać do przedostania się niepożądanych przedmiotów do wnętrza urzą dze nia. Bezwzględnie opróżnić kieszenie odzieży, za pi nać guziki i zamki błyskawiczne. Małe, luźne przed mio ty umieszczać w torbie do prania lub w powłoczce na poduszkę gdyż mogą one ulec zniszczeniu lub uszko dzić bęben i zbiornik wewnętrzny. Nie prze kra czać ilości zalecanego załadunku odzieży do bębna pralki.

- Panel sterowania

Chroń panel sterowania przed zalaniem woda.

Niekładź wypranej odzieży na pralce!

• Transport
  Przed rozpoczęciem prac związanych z transportem należy odłączyć pralkę od sieci elek trycz nej. Do transportu pralkę należy bezwzględ nie zablokować (założyć zabezpieczenia transportowe). Patrz roz dział INSTALACJA PRALKI. Pralkę transportować w pozycji pio no wej.

- Tabliczka Tabliczka znamionowa z podstawowymi znamionowa danymi pralki znajduje się w górnej, tylnej części obudowy.

- Poparzenia Podczas pracy okno i drzwi pralki są gorące. Nie zezwalać dzieciom na przebywanie w pobliżu.

Sprawdzenie stabilności

Po ustawieniu i wypoziomowaniu pralki bezwzględnie należy sprawdzić czy pralka stoi stabilnie na wszystkich czterech nóżkach.

Sprawdzenie polega na dociśnięciu każdego narożnika pralki i kontroli czy pralka się nie porusza. Prawidłowe ustawienie i wypoziomowanie urządzenia jest warunkiem bezpiecznej, długotrwałej i bezawaryjnej pracy.

Uwaga! Przed włączeniem odczekaj 3 godziny, wypo- ziomuj i odblokuj pralkę.

Uwaga! Nieprawidłowe wypoziomowanie, a w szczególności brak stabilności pralki może być przyczyną przesuwania się jej podczas eksploatacji.

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu. Dzieci poniżej 3 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.

Wycofanie z eksploatacji

Zużyta pralkę należy dla bezpieczeństwa uczynić niezdatną do użytkowania. Najpierw wyciągnąć wtyczkę z gniazdka, a następnie odciąć kabel zasilający. Przy złomowaniu należy postępować wg lokalnych przepisów dotyczących pozbywania się odpadów i śmieci.

I. Usuwanie zabezpieczeń transportowych (zabezpieczenia należy zachować do wykorzystania, np. przy przeprowadzce).

• Odkręcić kluczem 4 śruby blokad
• Wyjąć z gniazd gumowo-plastikowe wsporniki transportowe wraz z podkładkami i śrubami.

- Zaślepić otwory zaślepkami, które znajdują się w woreczku z akcesoriami.

Przed uruchomieniem pralki należy bezwzględnie usunąć zabezpieczenia!

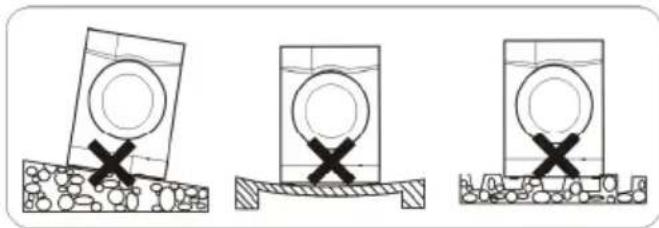

II. Ustawienie i wypoziomowanie pralki

• Nie ustawiać pralki na dywanie!
• Powierzchnia podłogi nie powinna być ani wklęsła ani pochyła!
• Należy zwrócić uwagę na kształt powierzchni podłogi, aby cały ciężar pralki spoczywał na nóżkach (a nie na korpusie)!

• Pralkę postawić na twardym, równym podłożu.
• Poluzować plastikową podkładkę (2)
• Wypoziomować przez kręcenie nóżkami, nakrętkami (1)
• Zablokować podkładkami (2)

Po ustawieniu i wypoziomowaniu pralki należy sprawdzić jej stabilność przez dociśnięcie każdego narożnika pralki i sprawdzenie czy pralka się nie porusza!

III. Podłączenie wody

Należy używać nowych kompletnych węży dostarczonych wraz ze sprzętem.

Używanych węży nie należy ponownie stosować.

Wąż zasilający z uszczelkami znajduje się w bębnie pralki.

Ciśnienie wody min. 0,1 MPa (1 bar), max.1 MPa (10 bar).

Pralkę należy zasilać zimną wodą.

• po podłączeniu należy sprawdzić, czy wąż nie jest poskręcany,
• po podłączeniu węża i zaworu sprawdzić ich szczelność,
• sprawdzać regularnie stan węża zasilającego.

IV. Odpływ wody

Wąż spustowy znajduje się z tyłu pralki. Wąż spustowy należy zabezpieczyć tak, aby nie przemieszczał się podczas pracy pralki (zastosować kolanko- jak poniżej). Nie wkładać węża w rurę spustową za głęboko!

V. Podłączenie zasilania elektrycznego

• Podłączenie pralki do sieci (gniazdo w instalacji elektrycznej) powinno być w widocznym i dostępnym miejscu!
• Pralkę podłączyć tylko do prawidłowo zainstalowanego gniazda elektrycznego wyposażonego w bolec uziemiający!
• Nie podłączać przez przedłużacz!
• W przypadku uszkodzenia przewodu zasilającego wymiany musi dokonać autoryzowany serwis.
• Instalacja elektryczna, do której będzie podłączona pralka powinna być zabezpieczona bezpiecznikiem 10 A.

OZNACZENIE SYMBOLI NA ETYKIETACH ODZIEŻY

I. Pranie	gotowanie temp 90°	normalne temp 60°C	normalne temp 40°C	NIE prać!
	delikatne	ręczne
II. Czyszczenie chemiczne
	wszystkie rozpuszczalniki	wszystkie oprócz TRI	tylko benzyna	NIE czyścić chemiczne!
III. Suszarka bębnowa
	normalne niskie		wysokie	NIE suszyć!
IV. Prasowanie
	110°C	150°C 200	°C	NIE

Wybierając program prania należy zwracać uwagę na symbole zawarte na etykietach odzieży.

prasować!

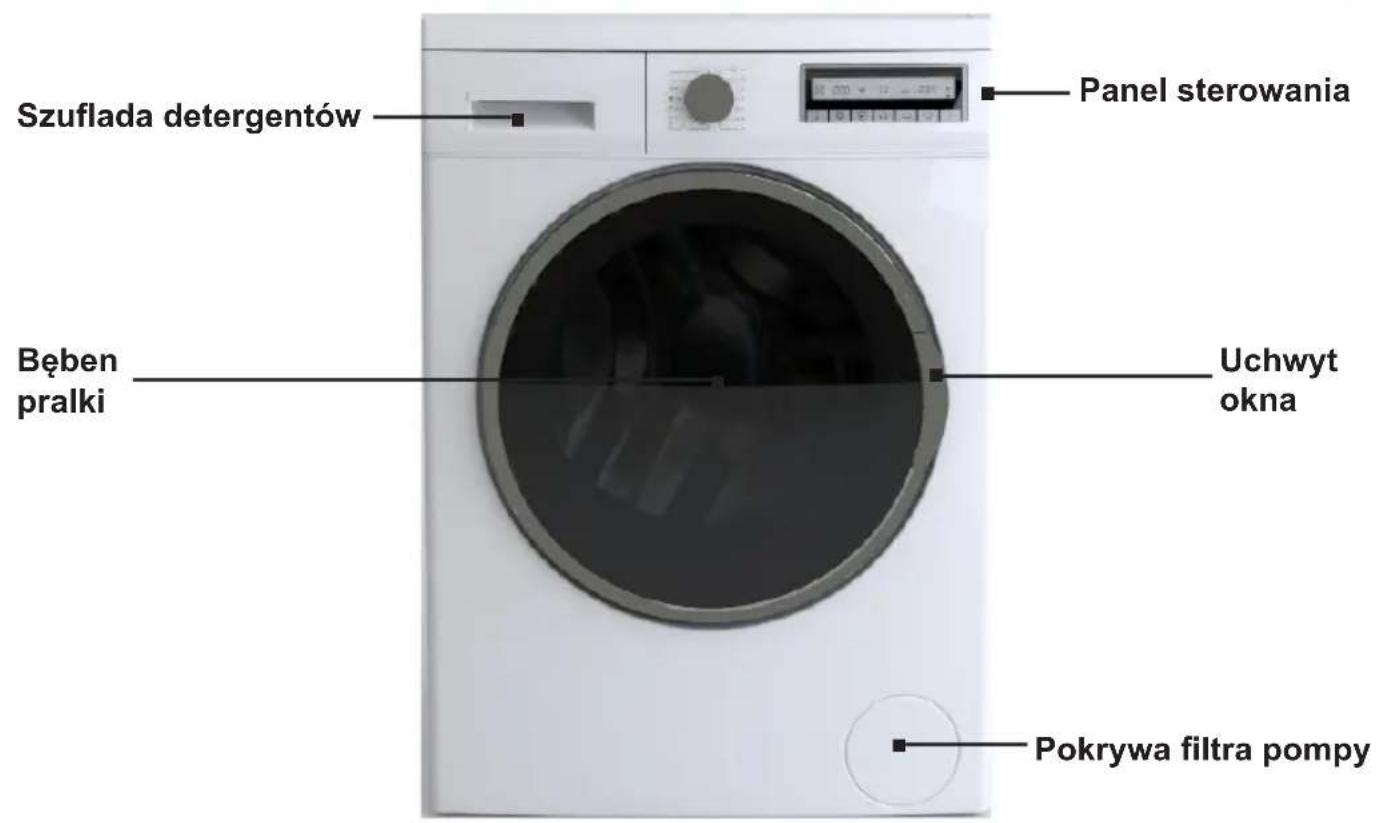

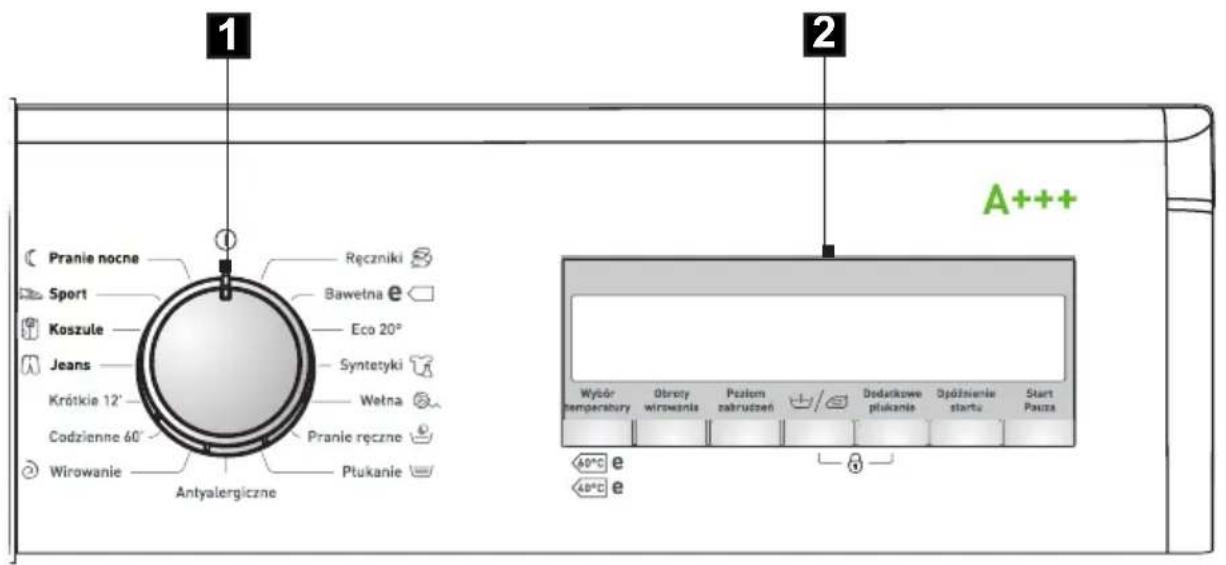

OPIS PRALKI

1. Pokrętło programatora
2. Wyświetlacz
3. Przycisk Wyboru Temperatury
4. Przycisk Wyboru Prędkości Wirowania
5. Przycisk Wyboru Poziomu Zabrudzenia
6. Przycisk funkcji dodatkowych Pranie wstępne/Latwe prasowanie
7. Przycisk funkcji dodatkowych Dodatkowe Płukanie
8. Przycisk Opóźnienie Startu
9. Przycisk START/PAUZA
   6 + 7. Blokada rodzicielska Child Lock

1. Pokrętło programatora

Użytkownik może wybrać odpowiedni program prania, w zależności od zabrudzenia oraz rodzaju i ilości wsadu, co zapewnia lepsze efekty i skuteczniejsze pranie. Po uruchomie-nu programu, przestawienie pokrętła na inną pozycję (za wyjątkiem ①) nie skutkuje zmianą paramterów zadanego wcześniej programu.

2. Wyświetlacz

Na wyświetlaczu widoczne są temperatura, obroty wirowania, poziom zabrudzenia i funkcje dodatkowe (łatwe prasowanie i płukanie extra) oraz opóźnienie startu.

Na wyświetlaczu pojawia się również:

• ikonka zamknięcia drzwi
• ikonka START/PAUZA
• pasek postępu programu

Po aktywacji blokady Child Lock każdorazowe naciśnięcie przycisku sensorowego lub przekręcenie pokrętła powoduje miganie ikonki 😊 i wyświetleniu napisu CL.

3. Przycisk Wyboru Temperatury

Przycisk ten umożliwia ustawienie temperatury prania. Naciskanie przycisku powoduje wyświetlenie dostępnych dla danego programu nastaw temperatury wody lub opcji prania w zimnej wodzie (bez podgrzewania). W zależności od wybranego programu na wyświetlaczu pojawią się następujące temperatury: - - °C (zimna woda) - 30°C - 40°C - 50°C - 60°C - 70°C - 80°C - 90°C.

4. Przycisk Wyboru Prędkości Wirowania

Przycisk ten służy do ustawiania prędkości wirowania w czasie odprowadzania wody z pralki. Aby zmienić nastawę należy nacisnąć przycisk i ustawić na daną prędkość. Możliwy jest wybór następujących prędkości: wyłączenie wirowania - 400 - 600 - 800 - 1000 - 1200.

5. Przycisk Wyboru Poziomu Zabrudzenia

Poziom 1 - jest przeznaczony do prania lekko zabrudzonej odzieży. W porównaniu do poziomu 2 (standardowego), pobiera około 8% mniej wody, czas trwania fazy prania jest krótszy od standardowego, nastawa temperatury programu nie ulega zmianie (za wyjątkiem programu Codzienne 60').

Poziom 2 - standardowa prędkość obrotów, przeznaczony do prania średnio zabrudzonej odzieży. Używa wartości domyślnych programu.

Poziom 3 - jest przeznaczony do prania bardzo zabrudzonej odzieży. W porównaniu do poziomu 2 (standardowego), pobiera tyle samo wody, czas trwania fazy prania jest dłuższy od standardowego, nastawa temperatury programu nie ulega zmianie.

Programy Poziom zabrudzenia		Ustawienie domyślne	Dostępne poziomy
Ręczniki Opcja	Poziom 2 Poziom	3 Poziom 1
Bawełna Eco Opcja	Poziom 2 Poziom	3 Poziom 1
Eco 20 - Poziom 1 --
Syntetyki Opcja	Poziom 2 Poziom	3 Poziom 1
Wełna Opcja	Poziom 1 Poziom	2 Poziom 3
Pranie ręczne Opcja	Poziom 1 Poziom	2 Poziom 3
Płukanie - Poziom 1 --
Antyalergiczne Opcja	Poziom 1 Poziom	2 Poziom 3
Wirowanie	- Poziom	1 --
Codzienne 60'	Opcja Poziom	2 Poziom 1	-
Krótkie 12'	- Poziom	1 --
Jeans	Opcja Poziom	1 Poziom 2 Poziom	3
Koszule	Opcja Poziom	2 Poziom 3 Poziom	1
Sport	Opcja Poziom	1 Poziom 2 Poziom	3
Pranie nocne Opcja	Poziom 2 Poziom	3 Poziom 1

6. Przycisk funkcji dodatkowej Pranie wstępne 📊/Łatwe Prasowanie a). Funkcja Pranie Wstępne

Uruchomienie tej funkcji jest sygnalizowane zapaleniem się symbolu 📊 na wyświetlaczu.

UWAGA: Funkcja ta nie jest dostępna dla wszystkich programów (patrz tabela programów prania).

Funkcja Pranie wstępne powoduje wydłużenie czasu prania o ok. 25-30 min. Polega na wykonaniu dodatkowego prania przed praniem głównym (pranie w temperaturze 30°C. Dzięki włączeniu funkcji Pranie wstępne uzyskujemy bardzo dobre efekty prania bez konieczności wcześniejjszego namaczania odzieży. Włączenie tej funkcji jest szczególnie zalecane przy praniu odzieży mocno zabrudzonej.

b). Funkcja Łatwe Prasowanie

Funkcja ta zmniejsza zagniecenia pranej odzieży. Pralka dodatkowo po zakończeniu prania obraca bębnem powodując mniejsze zagniecenia.

UWAGA: Funkcja redukuje prędkość wirowania do 800 obrotów.

6+7. Blokada rodzicielska (Child Lock)

Funkcja ta blokuje przyciski funkcyjne zapobiegając zmianie ustawień lub przerwaniu pracy pralki przez dzieci. Funkcję uruchamiamy poprzez jednoczesne wciśnięcie i przytrzymanie przycisków (Łatwe prasowanie) oraz (Płukanie extra) przez ok. 5 sekund (na wyświetlaczu zapali się wskaźnik przy symbolu oraz będzie migał symbol CL). Aby wyłączyć tę funkcję, należy ponownie przytrzymać te same przyciski przez ok. 5 sekund.

UWAGA: Wyłączenie pralki oraz odłączenie od źródła zasilania nie deaktywuje blokady.

UWAGA: Naciśnięcie dowolnego przycisku lub zmiana pozycji pokrętła spowoduje, że będzie migał symbol CL.

7. Przycisk funkcji dodatkowej Dodatkowe Płukanie a) Funkcja Dodatkowe Płukanie

Funkcja ta jest przydatna szczególnie przy praniu bielizny, a także przy praniu odzieży przeznaczonej dla osób o wrażliwej skórze. Wybór tej funkcji spowoduje lepsze wypłukanie odzieży przez dodanie 1, 2 lub 3 dodatkowych płukań w zależności od upodobań klienta.

8. Przycisk Opóźnienie Startu

Przycisk ten służy do ustawienia opóźnienia startu prania. Dostępne są nastawy w zakresie 0,5-23 godzin. Należy nacisnąć przycisk aby ustawić czas, po upływie którego rozpoczęte zostanie pranie.

UWAGA: Jeżeli w czasie odliczania czasu opóźnienia wystąpi przerwa w dopływie prądu, funkcja opóźnienia podejmie ponownie odliczanie bezpośrednio po przywróceniu zasilania.

9. Przycisk START/PAUZA

Przycisk START/PAUZA służy do rozpoczynania i przerywania pracy pralki. Jeżeli pralka pracuje świeci dioda START/PAUZA. Natomiast w trybie PAUZA dioda START/PAUZA miga.

Funkcja PAUZA może być wykorzystana do namaczania prania.

Po uruchomieniu wybranego programu należy odczekać ok. 10 minut, a następnie naciśnąć przycisk START/PAUZA. Po upływie żądanego czasu namaczania należy ponownie nacisnąć przycisk START/PAUZA, a pralka będzie kontynuować program. Namacza-nie pozwala poprawić efekt prania w przypadku silnie zabrudzonej odzieży.

1. Program antyalergiczne:

Program ten jest przeznaczony dla dzieci oraz osób o wrażliwej skórze. Pranie zasadnicze standardowo odbywa się w temperaturze 60°C (możliwe nastawy temp.: 60/50/40/30/-zimna woda), a po nim występują cztery płukania.

Dodatkowo podczas wszystkich etapów płukania woda podgrzewana jest do 30°C.

2. Program Codzienne 60':

60 minut, nastawa temperatury 60°C, program codzienny z jednym cyklem płukania i maksymalną prędkością wirowania. Tego programu można używać do prania tkanin kolorowych, bawełny i Inu. Sugeruje się użycie mniejszej ilości detergentu w celu uniknięcia plam oraz, w przypadku niezadowalających efektów płukania, uruchomienie dodatkowego programu „Płukanie” po zakończeniu cyklu.

3. Program Koszule:

Temperatura 60°C, bez wirowania pomiędzy fazami prania. Na końcu programu następują trzy cykle wirowania z prędkościami kolejno 400, 500 i 600 obr/min. Tego programu można używać do jednoczesnego prania koszul i bluzek z bawełny, tkanin syntetycznych i mieszanych.

4. Program Krótkie 12':

Programy te służą do odświeżania odzieży. Zawierają wszystkie trzy etapy prania:

• pranie zasadnicze
• płukanie
• wirowanie

5. Program Eco 20:

Program służy do prania odzieży w temperaturze 20°C.

6. Program Pranie nocne:

Program ma te same fazy prania co program Bawełna 90°C, oprócz fazy wirowania. Pomiędzy fazami płukania nie występują międzywirowania, następuje jedynie odpompo-wanie wody. Na koniec ostatniego cyklu płukania, pralka zatrzymuje się, nie odpompo-wywując wody i czeka na instrukcje użytkownika (naciśnięcie przycisku START/PAUZA), aby przejść do cyklu odpompowania wody i wirowania. Program jest dość cichy i jest przeznaczony do uruchomiania w godzinach nocnych, ze względu na brak międzywirowań, natomiast wirowanie końcowe można uruchomić rano, po prostu naciskając przy-cisk START/PAUZA.

I. Wybór programu

1. Ustawić pokrętło programatora zgodnie z żądanym programem (patrz tabela w dalszej części instrukcji).
2. W celu dostosowania programu do indywidualnych potrzeb można zmienić nastawę temperatury, prędkość wirowania lub załączyć dostępne funkcje dodatkowe.
3. Nacisnąć przycisk START/PAUZA.

II. Nastawa opóźnienia startu prania

Funkcji opóźnionego startu można użyć, gdy np. korzysta się z ulgowej taryfy opłat za energię elektryczną.

Procedura:

1. Zamknij okno pralki.
2. Ustaw pokrętło programatora na wybranym programie (patrz tabela w dalszej części instrukcji).
3. Zależnie od potrzeb wybierz funkcje dodatkowe lub zmień parametry prania.
4. Naciśnij przycisk Opóźnienia startu.
5. Wybierz nastawę czasu w zakresie od 0,5 do 23 godzin. Na wyświetlaczu pojawi się od 0,5h do 23h.
6. Naciśnij przycisk Start/Pauza. Pralka przechodzi w tryb oczekiwania. Pranie zostanie automatycznie rozpoczęte po upływie czasu opóźnienia.

III. Zakończenie prania

1. Po zakończeniu prania na wyświetlaczu pojawi się napis End 0
2. Zakręcić zawór wody.
3. Ustawić pokrętło programatora w położeniu Ⓔ.
4. Odłączyć pralkę z sieci elektrycznej.
5. Otworzyć okno pralki i wyjąć pranie.

IV. Kasowanie i zmiana programu

Aby przerwać program należy ustawić pokrętło programatora w pozycji ① na kilka sekund. Następnie należy ponownie wybrać żądany program prania.

UWAGA: Po skasowaniu programu a następnie przekręcenu pokrętła na dowolną pozycję (w przypadku gdy w bęnie znajduje się woda) pralka automatycznie włączy odpompowanie.

Następnie należy ponownie wybrać żądany program prania.

UWASA: Wyjel wymiencyany czas jest wizaczywstego czasu prania, w zalezczości od tempe ratury, ciślenia wody, wielkości wsadu tfp. Czas jest automatyczne aktualzowany w trakcie prania, dopuszczalne się jego chiwillowe zatymania oraz oraz przeskoki.

x Niemozilwe zastosowane detergentu lub środka do zmiekczania.

● Wymagany detergent, bez kilrogo pranie będzie ineskutezne ○ Zastosowat detergent lub srodek do zmiekozania, jestil konleczne,

Problem Prawdopodobna przyczyna / Rozwiązanie
Pralka nie działa	- Odkręcić kran- Wyczyczyścić sitko na wężu doprowadzającym- Zamknąć drzwiczki pralki- Nacisnąć przycisk [Start/Pauza]
Wycieki wody	- Podłączyć prawidłowo przewód dopływu wody.
Nieodwirowany wsad w pralce	- Ponownie równomiernie załadować wsad w bębnie, oczyścić filtr pompy.
Nieprzyjemny zapach w bębnie pralki	- Uruchomić cykl o wysokiej temperaturze, bez wsadu, z detergentem.
Brak wody w bębnie	- Odkręcić kran z wodą zasilającą.
Woda pozostająca w komorze środka zmiękczającego	- Należy docisnąć „grzybek”, który znajduje się w komorze środkowej.
Pranie żle wypłukane	- Prawidłowo dozować środek piorący, w zależności od zabrudzeń i twardości wody (patrz zalecenia na opakowaniu środka piorącego)- Wyczyścić filtr pompy
Pralka nie napełnia się wodą	- Odkręcić zawór wody- Sprawdzić nastawę programu- Sprawdzić ciśnienie wody- Podłączyć ponownie przewód dopływu wody- Zamknąć drzwiczki pralki- Sprawdzić czy przewód dopływu wody nie jest zagięty lub zablokowany
Jednoczesny dopływ i odpływ wody.	- Sprawdzić czy koniec węża odpływu znajduje się powyżej poziomu wody w pralce (wąż powinien być na wysokości w przedziale 0,6 m -1 m.
Nieprawidłowy odpływ wody	- Sprawdzić filtr pompy- Sprawdzić przewód odpływu- Sprawdzić wysokość węża odpływu, która powinna być na wysokości 0,6 -1 m od podłogi
Wibracje pralki	- Sprawdzić, czy zostały usunięte zabezpieczenia transportowe- Wypoziomować pralkę- Zablokować nożki (dokręcić nakrętki)
Piana z pojemnika detergentów	- Zmniejszyć dawkę stosowanego detergentu- Sprawdzić twardość wody oraz ilość użytego detergentu jak również rodzaj detergentu zastosowanego w bębnie pralki
Przerwanie pracy pralki przed zakończeniem programu	- Sprawdzić zasilanie elektryczne, dopływ i odpływ wody.
Hałas spowodowany pracą pom-py odpływu po usunięciu wody	- Woda została usunięta z bębna, ale pozostała nieznaczna ilość wody w pompce i przewodzie odpływu. Ciągła praca pompki odpływu powoduje zasysanie powietrza oraz charakterystyczny hałas, który nie oznacza żadnej nieprawidłowości.
Krótkie przerwy pracy podczas cyklu prania	- W pralce jest automatycznie uzupełniana ilość wody- Przerwa spowodowana usuwaniem nadmiernej piany

Wyświetlanie kodów błędów pralki

Pralka posiada system alarmowy, który przy po mo cy „KO DÓW BŁĘDÓW” wyświetlanych na wyświetlaczu, pomaga w razie wy stą pie nia drob nych pro ble mów zwią za nych z nie prawi dło wą eks pło ata cją. System wyświetlania „KODÓW BŁĘDÓW” pozwala zlokalizować i ustalić ich przyczynę.

Wykrycie błędu sygnalizuje zaświecenie się wskaźników wg poniższej tabeli:

Wskazanie wyświetlacza	Przyczyna Rozwiązanie
E01	Drzwi pralki są otwarteZamknąć drzwi pralki, sprawdzić czy odzież nie jest przytrzaśnięta drzwiami
E02	Niskie ciśnienie wody; brak wody w pralceOdkręcić zawór wody, sprawdzić wąż dopływu wody oraz filtr, sprawdzić ciśnienie wody
E03	Nieprawidłowy odpływ wodySprawdzić pompę odpływu wody oraz filtr
E04	W pralce znajduje się zbyt dużo wodySpróbować uruchomić ponownie lub skontaktować się z CENTRUM SERWISOWYMtel 801 801 800.

KONSERWACJA I CZYSZCZENIE

Do czyszczenia obudowy i części plastikowych wyrobu nigdy nie używać roz pusz czal ni ków oraz ostrych, ściernych środków czyszczących (np. prosz ków czy mleczek do czysz cze nia)! Stosować tylko delikatne środki myjące w płynie oraz miękkie szmatki. Nie używać gąbek.

I. Czyszczenie filtra pompy

• Odłączyć pralkę z sieci elektrycznej,
• Zakręcić zawór wody,
• Za pomocą ręki bądź wkrętaka płaskiego otworzyć pokrywę filtra.

Filtr pompy czyścić co około 20 prań. Zaniedbanie czyszczenia filtra powoduje trudności z odprowadzeniem wody z pralki!

• Wyjąć i oczyścić filtr.

Ponowny montaż filtra - kolejność odwrotna.

II. Oczyszczanie zaworu dopływu wody

• Odkręcić wąż dopływu wody,
• Chwycić szczypcami za trzpień siateczki filtra,
• Wyjąć i oczyścić filtr (za pomocą pędzelka).

Ponowny montaż filtra - kolejność odwrotna.

III. Czyszczenie szuflady detergentów - należy czyścić co najmniej raz na miesiąc.

• Wyciągnąć pojemnik (nacisnąć jednocześnie ogranicznik wy su wu).

• Oczyscić pod bieżącą wodą (ewentualnie szczotką lub kawałkiem tkaniny).
• Wsunąć po jem nik

PRAKTYCZNE WSKAZÓWKI ODNOŚNIE PRANIA

I. Środki piorące i uszlachetniające

Zalecane jest stosowanie środków piorących ogólnego przeznaczenia w proszku lub w płynie dla pełnego zakresu temperatur zgodnie z zaleceniami producenta detergentu podanymi na opakowaniu.

Środki piorące

- Środek piorący wsypywać do komory po jem ni ka ozna czo nej sym bo lem.

- Środek piorący do prania wstępnego wsypywać do ko mo ry po jem ni ka ozna czo nej sym bo lem .

Płynne środki piorące

- Zamontować dostarczoną płytkę w komorze 📁 (rys. poniżej).

●Płynny środek piorący włać do komory pojemnika oznaczonej

Środki zmiękczające dodawane do płukania

- Środek zmiękczający wlewać do środkowej komory pojemnika oznaczonej symbolem 🌿.

- Nie przekraczać oznaczonego na komorze pojemnika poziomu maksymalnego. Środek zostanie pobrany do ostatniego płukania.

II. Pierwsze pranie

Przed pierwszym praniem należy wykonać jeden cykl o wysokiej temperaturze bez wsadu zgodnie z poniższą procedurą:

• Podłączyć pralkę do zasilania
• Odkręcić zawór wody
• Nastawić pokrętło programatora na pranie o wysokiej temperaturze
• Dodać odpowiedni detergent i nacisnąć przycisk [Start/Pauza].

III. Zabrudzenia

Uporczywe plamy

Przed praniem bieliznę potraktować dodatkowo od pla mia czem zgodnie z instrukcją stosowania

Silne zabrudzenia;

• Jednorazowo prać mniejsze ilości bielizny
• Dodawać więcej środka piorącego
• Po praniu silnie zabrudzonej odzieży (np. odzieży roboczej) lub odzieży, która traci włókna za le ca się w celu prze płu ka nia pral ki uru cho mie nie pro gra mu pra nia o tempo Cobez wsa du np. BAWEŁNA.

Niewielkie zabrudzenia:

- Patrz pkt. "Oszczędzanie".

PRAKTYCZNE WSKAZÓWKI ODNOŚNIE PRANIA

IV. Oszczędzanie

Ograniczenie zużycia energii i wody

Małe ilości bielizny z niewielkimi zabrudzeniami należy prać stosując odpowiedni program prania np. KRÓTKIE.

Dodatkowo pralka posiada system wykrywania mniejszej ilości załadunku. Na programie: Bawełna w przypadku małego załadunku pralka zredukuje zużycie wody i energii oraz skróci czas prania.

V. Twardość wody

Woda twarda powoduje odkładanie się kamienia.

Informacje o twardości wody można uzyskać w naj bliż szej Stacji Wodociągowej.

Zaleca się stosowanie środków zmiękczających wodę do każdego prania.

VI. Zanik napięcia (pamięć progra

Wyłączenie pralki z sieci lub zanik napięcia nie powodują kasowania programu. Program jest za pa mię ty wa ny i będzie kontynuowany po po now nym pojawieniu się napięcia.

Podczas braku zasilania nie należy otwierać drzwi pralki.

VII. Załadunek

Maksymalna pojemność bębna 7 kg:

Załadunek odzieży do bębna pralki zgodnie z poniższymi zaleceniami:

• bawełna, dżinsy, odzież dziecięca - max pełen bęben (nie wciskać odzieży do bębna na siłę gdyż spowoduje to pogorszenie jakości prania!)
• syntetyki - max 1/2 bębna
• wełna, jedwab, tkaniny delikatne - max ok. 1/3 bęb na

UWAGA! Nie przeładowywać pralki! Przeładowanie pralki może być przyczyną uszkodzeń pranej odzieży!

Maksymalna ilość ładunku, w zależności od programu, podana jest w tabeli programów.

VIII. Kontrola rozłożenia wsadu	W sterowniku elektronicznym pralki za war ty jest układ kontroli wy wa że nia.Przed wykonaniem wirowania układ spraw dza roz miesz cze nie odzieży w bęb nie.W wypadku wykrycia zbyt dużego nie wy wa że nia układ kil ka krot nie próbuje zmie nić uło że nie odzieży w pralce. Cza sa mi próby te nie wystarczą do od po wied nie go roz miesz cze nia odzieży (w przy padku fro to wych szlafroków pra nych wraz z innymi ty pa mi odzie ży, prze ście ra deł, które re skręciły się w kulę za my ka jąc w so bie inne przed mio ty).Układ może wtedy zareagować na dwa sposoby:zaakceptować nierównomierne roz miesz cze nie odzie ży, ale zmniej szyć pręd kość wi ro wa nia,stwierdzić, że odzież jest roz miesz czo na zbyt nie rów no mier nie i nie ze zwo lić na wi ro wa nie.W obu przypadkach po zakończeniu pra nia, należy otwo rzyć drzwi pralki, uło żyć ręcznie pranie, zamknąć drzwi i wybrać ponownie pro gram wirowanie.
IX. Blokada drzwi	Pralka wyposażona jest w blokadę, która unie moż li wia otwarcie drzwi pralki podczas prania. Po zakończeniu programu prania pralka automatycznie odblokowuje drzwi.W celu otwarcia drzwi w trakcie programu prania należy nacisnąć przycisk PAUZA i odczekać ok. 2 min na odblokowanie drzwi.UWAGA 1: Jeżeli w bębnie znajduje się woda lub jest wysoka temperatura otwarcie drzwi nie jest możliwe.UWAGA 2: Podczas niektórych etapów prania otwarcie drzwi nie jest możliwe.
X. Tkaniny delikatne	Program:Wybrać odpowiedni program prania (WEŁNA, PRANIE RĘCZNE).Załadunek:Nie przeładowywać pralki, max 1/3 bębna, patrz p. VII Załadunek
XI. Dozowanie	Zgodnie z zaleceniami producenta środków pio rą cychZbyt mało środka piorącego:Pranie szarzejeTworzą się grudki tłuszczy, osadza się kamieńZbyt dużo środka piorącego:Silne pienienie sięSłaba skuteczność prania, niedostateczne wypłukanie detergentu z tkaniny

• Typ
• Napięcie znamionowe
  220-240V / \~50Hz.
• Moc znamionowa
  2200 W
• Zabezpieczenie
  nadmiarowo-prądowe 10 A
• Pojemność bębna max 7 kg
• Ciśnienie wody
  min 0,1 MPa (1 bar)
  max 1 MPa (10 bar)
• Wymiary W x S x G
  845 / 597 / 527 [mm]
• Ciężar
  71 kg
• Spełnia wymagania przepisów UE norma: PN-EN 60456.

AWG7123CD

Badanie do etykiety zgodnie z PN-EN 60456 na standardowych programach prania tkanin bawełnianych:

• Bawełna 60°C przy pełnym załadowaniu
• Bawełna 60°C przy częściowym załadowaniu

• Bawełna 40°C przy częściowym załadowaniu

• średnie roczne zużycie wody wynosi 9240 l/rok,

• średnie ważone zużycie energii elektrycznej wynosi 162 kWh/rok

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej

- Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem.

Obsługa posprzedażna

W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort korzystania z naszego wyrobu.

Proszę z tabliczki znamionowej wpisać tutaj typ i nr fabryczny pralki

Typ...... Nr fa brycz ny......

• Szybka i profesjonalna pomoc
• Jeden ogólnopolski numer zgłoszeniowy
• Telefoniczne porady w zakresie eksploatacji wyrobu
• Terminowa i fachowa realizacja zleceń

Amica

Centrum Serwisowe

801 801 800

(Zgodnie z Rozporządzeniem Delegowanym Komisji (UE) nr 1061/2010 z dnia 28 września 2010 r. uzupełniającym dyrektywę Parlamentu Europejskiego i Rady 2010/30/UE w odniesieniu do etykiet efektywności energetycznej dla pralek dla gospodarstw domowych oraz Rozporządzeniem Komisji (UE) nr 1015/2010 z dnia 10 listopada 2010 r. w sprawie wykonania dyrektywy 2009/125/WE Parlamentu Europejskiego i Rady w odniesieniu do wymogów dotyczących ekoprojektu dla pralek dla gospodarstw domowych).

Nazwa dostawcy/znak towarowy	Amica Wronki S.A.
Typ	AWG7123CD
Pojemność znamionowa 7,0 kg
Klasa efektywności energetycznej ^1)2)	A+++
Ważone roczne zużycie energii AE_c^3)	162 kWh/rok
Zuzycie energii w cyklu dla standardowego programu prania tkanin bawełnianych:
- w 60°C przy pełnym załadowaniu E_t,60	0,80 kWh
- w 60°C przy częściowym załadowaniu E_t,601/2	0,62 kWh
- w 40°C przy częściowym załadowaniu E_t,401/2	0,57 kWh
Zużycie energii w trybie wyłączenia P_o	0,5 W
Zużycie energii w trybie czuwania P_l	1,0 W
Ważone roczne zużycie wody AW_c^4)	9240 l/rok
Zużycie wody w cyklu dla standardowego programu prania tkanin bawełnianych:
- w 60°C przy pełnym załadowaniu W_t,60	47 l
- w 60°C przy częściowym załadowaniu W_t,601/2	39 l
- w 40°C przy częściowym załadowaniu W_t,401/2	39 l
Klasa efektywności wirowania ^2)	B
Wilgotność resztkowa D 53%
Maksymalna szybkość wirowania ^2)	1200 obr / min
Czas trwania „standardowego programu prania tkanin bawełnianych w 60°C” przy pełnym załadowaniu	200 min.
Czas trwania „standardowego programu prania tkanin bawełnianych w 60°C” przy częściowym załadowaniu	170 min.
Czas trwania „standardowego programu prania tkanin bawełnianych w 40°C” przy częściowym załadowaniu	160 min.
Poziom hałasu:
- podczas fazy prania 58 dB(A) re 1 pW
- podczas fazy wirowania 78 dB(A) re 1 pW
Sprzęt przeznaczony do zabudowy Nie

1) Klasa efektywności energetycznej w skali od A+++ (bardziej efektywna) do D (mniej efektywna).

2) W przypadku standardowego programu prania tkanin bawełnianych w 60°C i 40°C przy pełnym i częściowym załadowaniu.

^3) Szacowane ważone roczne zużycie energii na podstawie 220 standardowych cykli prania w przypadku programów prania tkanin bawełnianych w 60°C i 40°C przy pełnym i częściowym załadowaniu oraz zużycie w trybach niskiego zużycia energii. Rzeczywiste zużycie energii zależy od sposobu użytkowania urządzenia.

^4 Szacowane ważone roczne zużycie wody na podstawie 220 standardowych cykli prania w przypadku programów prania tkanin bawełnianych w 60°C i 40°C przy pełnym i częściowym załadowaniu. Rzeczywiste zużycie wody zależy od sposobu użytkowania urządzenia.

Amica Wronki S.A.

ul. Mickiewicza 52

64-510 Wronki

tel. [phone]

fax [phone]

www.amica.com.pl

Amica

Centrum Serwisowe

801 801 800
