AWO410D - Pralka AMICA - Bezpłatna instrukcja obsługi

Typ produktu	Pralka automatyczna

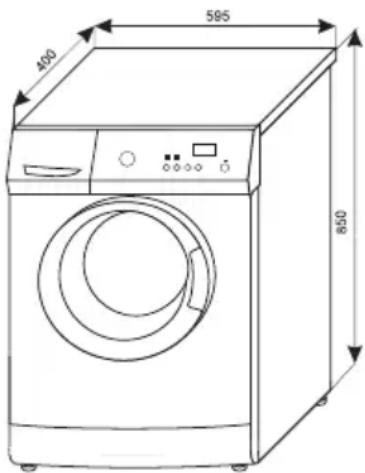

Wymiary (wys. x szer. x gł.)	850 x 595 x 400 mm
Masa	53 kg
Napięcie znamionowe	230 V / ~50 Hz
Moc znamionowa	2100 W
Zabezpieczenie nadmiarowo-prądowe	10 A
Pojemność bębna (max)	4,5 kg
Ciśnienie wody (min./max.)	0,1 MPa (1 bar) / 0,8 MPa (8 bar)
Maksymalna prędkość wirowania	1000 obr/min
Klasa efektywności energetycznej	A+
Roczne zużycie energii	149 kWh/rok
Roczne zużycie wody	7920 l/rok
Poziom hałasu (pranie/wirowanie)	60 dB(A) / 74 dB(A)
Programy prania	Bawełna (zimna, 40°C, 60°C, 90°C), Syntetyki (zimna, 40°C, 60°C), Delikatne 30°C, Wełna (zimna, 40°C), Super Krótkie 30°C, Intensywne 60°C, Pranie bez płukania, Płukanie, Wirowanie
Funkcje dodatkowe	Płukanie extra, Łatwe prasowanie, Tryb Eco, Tryb Intensywnie, Opóźnienie startu (1–24 h), Blokada przed dziećmi
Wyświetlacz	Cyfrowy – pozostały czas, kody błędów
Czyszczenie filtra pompy	Co 20 prań
Czyszczenie szuflady detergentów	Co najmniej raz w miesiącu
Gwarancja	Zgodnie z kartą gwarancyjną
Serwis	Centrum Serwisowe Amica, tel. [phone]
Dostępność części zamiennych	Filtr pompy, wąż dopływowy, uszczelki – dostępne w autoryzowanym serwisie

Często zadawane pytania - AWO410D AMICA

Jak prawidłowo usunąć zabezpieczenia transportowe przed pierwszym użyciem?

Aby usunąć zabezpieczenia transportowe, należy odkręcić kluczem 4 śruby blokad, wyjąć z gniazd gumowo-plastikowe wsporniki wraz z podkładkami i śrubami, a następnie zaślepić otwory zaślepkami z woreczka z akcesoriami. Usunięcie zabezpieczeń jest obowiązkowe przed uruchomieniem pralki.

Co zrobić, gdy pralka nie napełnia się wodą?

Należy sprawdzić, czy zawór wody jest odkręcony, czy wąż dopływowy nie jest zagięty, oraz czy ciśnienie wody jest w zakresie 0,1–0,8 MPa. Możliwe, że sitko w wężu jest zatkane – należy je wyczyścić. Upewnij się także, że drzwiczki są zamknięte i naciśnij przycisk Start/Pauza.

Co oznacza kod błędu E2 na wyświetlaczu?

Kod E2 wskazuje na niskie ciśnienie wody lub jej brak. Należy odkręcić kran z wodą i sprawdzić, czy wąż dopływowy nie jest zablokowany. Jeśli problem nie ustąpi, wyczyść filtr zaworu dopływu wody.

Jak wyczyścić filtr pompy?

Odłącz pralkę od zasilania i zakręć zawór wody. Otwórz pokrywę filtra z przodu pralki, odkręć filtr, wyjmij go i oczyść pod bieżącą wodą. Zaleca się czyszczenie filtra co około 20 prań, aby uniknąć problemów z odpływem wody.

Jak włączyć blokadę przed dziećmi?

Podczas trwania cyklu prania naciśnij jednocześnie i przytrzymaj przez około 3 sekundy przyciski Obroty wirowania (5) i Opóźnienie startu (6). Na wyświetlaczu pojawi się symbol dziecka. Aby wyłączyć, powtórz czynność. Blokada wyłącza się automatycznie po zakończeniu programu.

Jak ustawić opóźnienie startu prania?

Wybierz program pokrętłem, a następnie naciśnij przycisk Opóźnienie startu. Za pomocą przycisków ustaw czas od 1 do 24 godzin. Naciśnij Start/Pauza – pralka rozpoczęci pranie po upływie zadanego czasu. Funkcja przydatna przy korzystaniu z tańszej taryfy energetycznej.

Który program wybrać dla delikatnych tkanin, np. wełny?

Do wełny i tkanin delikatnych należy użyć programu Wełna (zimna woda lub 40°C) lub Delikatne 30°C. Załadunek nie powinien przekraczać 1/3 bębna (maks. 1,5 kg). Należy również zmniejszyć prędkość wirowania i użyć odpowiedniego detergentu do tkanin delikatnych.

Dlaczego pralka mocno wibruje podczas wirowania?

Wibracje mogą być spowodowane nieusuniętymi zabezpieczeniami transportowymi, niewypoziomowaniem pralki lub nierównomiernym rozłożeniem prania w bębnie. Sprawdź, czy zabezpieczenia zostały usunięte, wypoziomuj pralkę regulując nóżki, i upewnij się, że pranie jest równomiernie rozłożone.

Jakie środki piorące można stosować w pralce AWO410D?

Należy stosować wyłącznie środki piorące i uszlachetniające przeznaczone do pralek automatycznych. Nie wolno używać środków zawierających rozpuszczalniki. Ilość detergentu dostosuj do stopnia zabrudzenia i twardości wody. W przypadku twardej wody zaleca się stosowanie środków zmiękczających.

Co zrobić, gdy pralka nie odprowadza wody?

Sprawdź, czy filtr pompy nie jest zatkany – wyczyść go zgodnie z instrukcją. Upewnij się, że wąż odpływowy nie jest zagięty lub zablokowany, a jego koniec znajduje się na wysokości 0,6–1 m nad podłogą. Jeśli problem nie ustąpi, może to oznaczać uszkodzenie pompki – skontaktuj się z serwisem.

INSTRUKCJA OBSŁUGI AWO410D AMICA

Pralkę należy uruchamiać dopiero po przeczytaniu instrukcji!

IO 00616/1

(02.2012)

Podstawowe informacje....3

Wskazówki odnośnie bezpieczeństwa....4

Instalacja pralki....6

Oznaczenie symboli na etykietach odzieży....8

Opis pralki....8

Opis panelu sterowania....9

Opis użytkowania....11

Tabela programów....12

Rozwiązywanie problemów podczas eksploatacji....14

Konserwacja i czyszczenie....16

Praktyczne wskazówki odnośnie prania....17

Dane techniczne....20

Gwarancja i serwis....20

Charakterystyka techniczna....21

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego

sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Szanowny Kliencie,

Od dziś pranie staje się prostsze niż kiedykolwiek. Pralka Amica to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa pralki nie będzie problemem.

Pralka, która opuściła fabrykę była dokładnie sprawdzona przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych. Pozostałością z tej kontroli może być ewentualna wilgoć lub resztki wody w pralce.

Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia.

Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użyt kowa niem.

Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.

Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków.

Uwaga!

Pralka przeznaczona jest wyłącznie do użytku domowego i służy do prania ma te riałów tek styl nych i odzieży, przystosowanych do prania mechanicznego w kąpieli piorącej.

Przed podłączeniem pralki do gniazda sieciowego należy usunąć zabezpieczenia trans por to we i wypoziomować pralkę.

Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na dzia ła nie urzą dze nia.

Użytkowanie

• Pralkę należy obsługiwać tylko po zapoznaniu się z niniejszą instrukcją.
• Nigdy nie używać pralki na wolnym powietrzu lub w pomieszczeniach, w których mogą wystąpić ujemne temperatury.
• Dzieci i osoby, które nie zapoznały się z instrukcją nie powinny używać pralki.

Uwaga! Temperatura poniżej 0°C może spowodować uszkodzenie pralki!

W przypadku przechowywania lub transportu pralki w ujemnych temperaturach, użyt ko wa nie pralki można rozpocząć po 8-godzinnym okresie aklimatyzacji w po miesz cze niu o temperaturze do dat niej.

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2006/95/WE,
• dyrektywy kompatybilności elektromagnetycznej 2004/108/WE,
• dyrektywy ekoprojektowania 2009/125/WE,

i dlatego wyrób został oznakowany CE oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

Środki piorące	Stosować tylko środki piorące i uszlachetniające przeznaczone do pralek automatycznych - szczególnie na programie BAWEŁNA 90°C.Do prania nie wolno stosować żadnych środków zawierających roz pusz czal ni ki, ponieważ pewne części pralki mogą zostać uszko dzo ne lub mogą się wydzielać gazy trujące. Ist nie je także nie bez pie czeń stwo zapłonu i wybuchu.
Załadunek prania	Nie dopuszczać do przedostania się niepożądanych przedmiotów do wnętrza urzą dze nia. Bezwzględnie opróżnić kieszenie odzieży, za pi- nać guziki i zamki błyskawiczne. Małe, luźne przed mio ty umieszczać w torbie do prania lub w powłoczce na poduszkę gdyż mogą one ulec zniszczeniu lub uszko dzić bęben i zbiornik wewnętrzny. Nie prze kra- czać ilości zalecanego załadunku odzieży do bębna pralki.
Panel sterowania	‚hroń panel sterowania przed zalaniem wodą.Iie kładź wypranej odzieży na pralce!
Transport	Przed rozpoczęciem prac związanych z transportem należy odłączyć pralkę od sieci elek trycz nej. Do transportu pralkę należy bez względ nie zablokować (założyć zabezpieczenie transportowe). Patrz roz dział INSTALACJA PRALKI str. 6. Pralkę transportować w pozycji pio no wej.
Tabliczka znamionowa	Tabliczka znamionowa z podstawowymi danymi pralki znajduje się w górnej, tylnej części obudowy.
Poparzenia	Podczas pracy okno i drzwi pralki są gorące. Nie zezwalać dzieciom na przebywanie w pobliżu.

Sprawdzenie stabilności

Po ustawieniu i wypoziomowaniu pralki bezwzględnie należy sprawdzić czy pralka stoi stabilnie na wszystkich czterech nóżkach.

Sprawdzenie polega na dociśnięciu każdego narożnika pralki i kontroli czy pralka się nie porusza. Prawidłowe ustawienie i wypoziomowanie pralki jest warunkiem bezpiecznej, długotrwałej i bezawaryjnej pracy.

Uwaga! Przed włączeniem odczekaj 3 godziny, wypoziomuj i odblokuj pralkę.

Uwaga! Nieprawidłowe wypoziomowanie a w szczególności brak stabilności pralki może być przyczyną przesuwania się jej podczas eksploatacji.

Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem.

Wycofanie z eksploatacji

Zużyta pralkę należy dla bezpieczeństwa uczynić niezdatną do użytkowania. Najpierw wyciągnąć wtyczkę z gniazdka, a następnie odciąć kabel zasilający. Przy złomowaniu należy postępować wg lokalnych przepisów dotyczących pozbywania się odpadów i śmieci.

I. Usuwanie zabezpieczeń transportowych (zabezpieczenia należy zachować do wykorzystania, np. przy przeprowadzce).

- Odkręcić kluczem 4 śruby blokad

- Wyjąć z gniazd gumowo-plastikowe wsporniki transportowe wraz z podkładkami i śrubami.

- Zaślepić otwory zaślepkami, które znajdują się w woreczku z akcesoriami.

Przed uruchomieniem pralki należy bezwzględnie usunąć zabezpieczenia!

II. Ustawienie i wypoziomowanie pralki

-- Nie ustawiać pralki na dywanie!
-- Powierzchnia podłogi nie powinna być ani wklęsła ani pochyła!
-- Należy zwrócić uwagę na kształt powierzchni podłogi, aby cały ciężar pralki spoczywał na nóżkach (a nie na korpusie)!

• Pralkę postawić na twardym, równym podłożu.
• Poluzować kluczem nakrętki (1).
• Wypoziomować przez kręcenie nóżkami (2).
• Ponownie dokręcić kluczem nakrętki (1).

Po ustawieniu i wypoziomowaniu pralki należy sprawdzić jej stabilność przez dociśnięcie każdego narożnika pralki i sprawdzenie czy pralka się nie porusza!

III. Podłączenie wody

Należy używać nowych kompletnych węży dostarczonych wraz ze sprzętem.

Używanych węży nie należy ponownie stosować.

Wąż zasilający z uszczelkami znajduje się w bębnie pralki.

Ciśnienie wody min. 0,1 MPa (1 bar), max. 0,8 MPa (8 bar). Pralkę należy zasilać zimną wodą.

• po podłączeniu należy sprawdzić, czy wąż nie jest poskręcany,
• po podłączeniu węża i zaworu sprawdzić ich szczelność,
• sprawdzać regularnie stan węża zasilającego.

IV. Odpływ wody

Wąż spustowy znajduje się z tyłu pralki. Wąż spustowy należy zabezpieczyć tak, aby nie przemieszczał się podczas pracy pralki (zastosować kolanko- jak poniżej). Nie wkładać węża w rurę spustową za głęboko!

V. Podłączenie zasilania elektrycznego

• Podłączenie pralki do sieci (gniazdo w instalacji elektrycznej) powinno być w widocznym i dostępnym miejscu!
• Pralkę podłączyć tylko do prawidłowo zainstalowanego gniazda elektrycznego wyposażonego w bolec zerujący!
• Nie podłączać przez przedłużacz!
• W przypadku uszkodzenia przewodu zasilającego wymiany musi dokonać autoryzowany serwis.
• Instalacja elektryczna, do której będzie podłączona pralka powinna być zabezpieczona bezpiecznikiem 10 A.

I. Pranie	gotowanie temp 90°	normalne temp 60°C	normalne temp 40°C	NIE prać!
	delikatne	ręczne
II. Czyszczenie chemiczne
	wszystkie rozpuszczalniki	wszystkie oprócz TRI	tylko benzyna	NIE czyścić chemiczne!
III. Suszarka bębnowa
	normalne niskie		wysokie	NIE suszyć!
IV. Prasowanie
	110°C	150°C 200	°C	NIE prasować!

Wybierając program prania należy zwracać uwagę na symbole zawarte na etykietach odzieży.

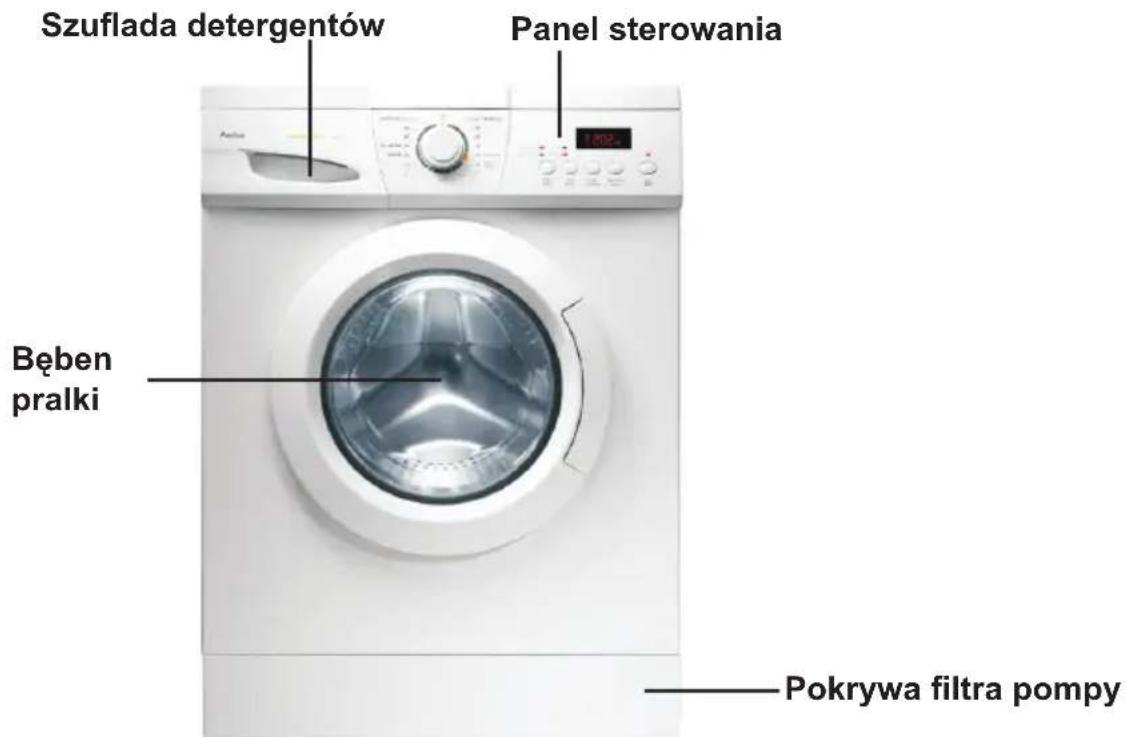

OPIS PRALKI

1. Wyświetlacz

Podczas pracy pralki wyświetlacz pokazuje orientacyjny czas pozostały do zakończenia prania. Na wyświetlaczu, obok wskazania czasu, pojawia się symbol oraz symbol Wyświetlany na zegarze czas jest wyłącznie progozą i może odbiegać od rzeczywistego czasu prania, w zależności od temperatury i ciśnienia wody, wielkości wsadu, ilości dozo-wanego proszku, itp. Czas jest automatycznie aktualizowany w trakcie prania, dopuszczalne są jego chwilowe zatrzymania oraz przeskoki.

W przypadku wyboru funkcji Opóźnienie startu wyświetlacz wskazuje czas pozostały do rozpoczęcia prania oraz symbol 📞.

Podczas nastawy obrotów wirowania wyświetlacz wskazuje następujące wartości: 0 (wyłączenie wirowania) - 400 - 600 - 800 - 1000.

2. Pokrętło programatora

Użytkownik może wybrać odpowiedni program prania, w zależności od stopnia zabrudzenia, rodzaju i ilości wsadu, co zapewnia lepsze efekty i skuteczniejsze pranie. Po uruchomienu programu, przestawienie pokrętła w inną pozycję nie skutkuje zmianą paramterów zadanego wcześniej programu.

3. Przycisk Wybór funkcji

Nacisnąć przycisk Wybór funkcji, aby uruchomić funkcję Płukanie extra lub Łatwe prasowanie, lub obydwie te funkcje jednocześnie. Uruchomienie funkcji jest sygnalizowane zapaleniem się diody przy nazwie funkcji.

Uwaga: Funkcje Płukanie extra i Łatwe prasowanie nie są dostępne we wszystkich programach (patrz tabela programów prania).

Funkcja Płukanie extra jest przydatna szczególnie przy praniu bielizny, a także przy praniu odzieży przeznaczonej dla osób o wrażliwej skórze. Wybór tej funkcji powoduje zwiększony pobór wody do płukań.

Funkcja Łatwe prasowanie zmniejsza zagniecenia. Po zakończeniu płukania pralka po- zostawia pranie w wodzie. Sygnalizowane jest to jednokrotnym sygnałem dźwiękowym, a na wyświetlaczu pojawia się F2 i mruga łatwe prasowanie. Drzwi pozostają zablokowane. Należy wtedy nacisnąć przycisk START/PAUZA, co spowoduje odpompowanie i wirowanie.

4. Przycisk Tryb prania - Eco / Intensywnie

Nacisnąć przycisk Tryb prania, aby uruchomić tryb Eco lub Tryb Intensywnie. Uruchomienie trybu jest sygnalizowane zapaleniem się diody przy nazwie funkcji.

Uwaga: Tryb prania Eco i Tryb Intensywnie nie są dostępne we wszystkich programach (patrz tabela programów prania). Obu trybów nie można wybrać jednocześnie.

Tryb Eco. Włączenie trybu Eco skraca czas pracy grzałki, ale jednocześnie wydłuża czas prania zasadniczego (całkowity czas trwania programu pozostaje bez zmian). Tryb Eco redukuje zużycie wody i energii o ok. 20%; zalecane jest także zmniejszenie ilości środka piorącego.

Tryb Intensywnie jest przydatny przy praniu mocno zabrudzonej odzieży. Czas prania wydłuża się w celu poprawy skuteczności prania.

5. Przycisk Obroty Wirowania

Przycisk ten służy do ustawiania prędkości wirowania w czasie odprowadzania wody z pralki. Aby zmienić nastawę należy nacisnąć przycisk.

6. Przycisk Opóźnienie startu

Przycisk ten służy do ustawienia opóźnienia startu prania. Dostępne są nastawy w zakresie 1-24 godzin.

Uwaga! Jeżeli w czasie odliczania czasu opóźnienia wystąpi przerwa w dopływie prądu, funkcja opóźnienia podejmie ponowne odliczanie bezpośrednio po przywróceniu zasilania.

7. Przycisk Start/Pauza

Przycisk [Start/Pauza] służy do rozpoczynania i przerywania pracy pralki.

Uwaga: Pokręcenie pokrętem w trybie PAUZA spowoduje przerwanie programu.

5 + 6 Blokada przed dziećmi

Blokuje przyciski funkcyjne zapobiegając zmianie ustawień przez dzieci. Aby włączyć blokadę przed dziećmi w trakcie cyklu prania, należy nacisnąć jednocześnie i przytrzymać przez ok. 3 sekundy przyciski 5 (Obroty wirowania) i 6 (Opóźnienie startu). Aby wyłączyć tę funkcję w czasie trwania cyklu, należy ponownie przytrzymać te same przyciski przez około 3 sekundy. Blokada zostanie automatycznie wyłączona po zakończeniu cyklu prania.

Uwaga: Jeśli aktywowano blokadę przed dziećmi to na wyświetlaczu wyświetlony zostanie symbol 😊

I. Wybór programu

1. Ustawić pokrętło programatora zgodnie z żądanym programem (patrz tabela w dalszej części instrukcji).
2. W celu dostosowania programu do indywidualnych potrzeb można zmienić prędkość wirowania lub załączyć dostępne funkcie dodatkowe.

II. Nastawa opóźnienia startu prania

Funkcji opóźnionego startu można użyć, gdy np. korzysta się z ulgowej taryfy opłat za energię elektryczną.

Procedura:

1. Ustaw pokrętło programatora na wybranym programie (patrz tabela w dalszej części instrukcji).
2. Zależnie od potrzeb wybierz funkcje dodatkowe lub zmień parametry prania.
3. Naciśnij przycisk Opóźnienia startu.
4. Wybierz nastawę czasu w zakresie od 1 do 24 godzin. Na wyświetlaczu pojawi się od 1h do 24h.
5. Naciśnij przycisk [Start/Pauza]. Pralka przechodzi w tryb oczekiwania. Pranie zostanie automatycznie rozpoczęte po upływie czasu opóźnienia.

Uwaga: jeśli dokonano nastawy opóźnienia startu prania to na wyświetlaczu wyświetlony zostanie czas pozostały do włączenia programu prania, symbol 📚 oraz symbol 📞

III. Zakończenie prania

1. Zakończenie prania jest sygnalizowane sygnałem dźwiękowym. Na wyświetlaczu pojawia się napis „End” i mruga START/PAUZA.
2. Zakręcić zawór wody.
3. Ustawić pokrętło programatora w położeniu Ⓔ

IV. Kasowanie i zmiana programu

Aby przerwać program należy ustawić pokrętło programatora w pozycji ① na kilka sekund. Następnie należy ponownie wybrać żądany program prania.

				Dostępne funkcje dodatkowe
Nazwa programu	Temp. [C°]	Max. prędkość wirowania [obr./min.]	Max. załadu-nek [kg]	Plukanie extra	Łatwe prasowanie	Pranie Eco	Pranie Intensywne
Bawełna (zimna woda)	1000 4,5 +	+++
Bawełna 40*	40°	1000	4,5	+	+	+	+
Bawełna 60**	60°	1000	4,5	+	+	+	+
Bawełna 90 90° 1000 4,5 + + + +
Intensywne 60 60°	1000 4,5 + + + +
Super Krótkie	30°	1000	2,0	+	+	-	-
Syntetyki (zimna woda)	800		2,0 + + + +
Syntetyki 40	40° 800 2	0 + + + +
Syntetyki 60	60° 800 2	0 + + + +
Delikatne	30° 600 1	5 + + + +
Wełna	(zimna woda)	800	1,5 + + - +
Wełna 40	40°	800	1,5	+	+	-	+
Pranie bez płukania	-	1000	4,5	-	-	-	+
Płukanie	-	1000	4,5	-	-	-	-
Wirowanie [E-mail]	-	1000	4,5	-	-	-	-

* -standardowy program prania tkanin bawełnianych w 40°C z włączonym trybem prania "intensywnie" zgodnie z PN-EN 60456.
** -standardowy program prania tkanin bawełnianych w 60°C z włączonym trybem prania "intensywnie" zgodnie z PN-EN 60456.

Szuflada detergentów
Pranie wstępne	Pranie zasadnicze	Środek zmiękczający	Czas [h:min]	Zalecenia dotyczące rodzaju wsadu
x	●	○	01:40 Lekko lub średnio zabrudzona bielizna, obrusy, pościel, ręczniki, bawełniane lub Iniane koszule itp.
x	●	○	01:50 Średnio zabrudzona bielizna, obrusy, pościel, ręczniki, bawełniane lub Iniane koszule itp.
x	●	○	02:00 Średnio zabrudzona bielizna, obrusy, pościel, ręczniki, bawełniane lub Iniane koszule itp.
x	●	○	02:30 Bardzo zabrudzona bielizna, obrusy, pościel, ręczniki, bawełniane lub Iniane koszule itp.
● ●	○		02:25 Program do mocno zabrudzonej odzieży bawełnianej. Dla lepszego efektu składa się z prania wstępnego w temp. 30°C i prania zasadniczego w temp. 60°C.
x	●	○	00:35 Bardzo krótkie pranie przeznaczone dla lekko zabrudzonych tkanin.
x	●	○	01:10 Lekko lub średnio zabrudzone delikatna odzież syntetyczna (t-shirty, koszulki) lub syntetyczne mieszanki bawełny.
x	●	○	01:30
x	●	○	01:50
x	●	○	01:30 Bardzo delikatne tkaniny.
x	●	○	00:55 Uwaga! Nie prać odzieży wełnianej, która ma symbole na etykiecie zakazujące prania w pralce.
x	●	○	01:20
x	●	○	00:40 Tylko pranie zasadnicze, bez płukania. Program kończy się odwirowaniem.
x	x	○	00:25	Program służy do płukania z dodatkiem środków uszlachetniających (np. antyelektro-sta-tycznych, zmiękczających). Dla tkanin bardzo delikatnych należy zredukować obroty.
x	x	x	00:15	Odwirowanie prania np. po praniu ręcznym.Uwaga: Z funkcji tej można skorzystać również jako „Odpompowanie” nastawiając obroty wirowania na zero.

○ Zastosować detergent lub środek do zmiękczania, jeśli konieczne,

- Wymagany detergent, bez którego pranie będzie nieskuteczne

x Niemożliwe zastosowanie detergentu lub środka do zmiękczania.

UWAGA: Wyświetlany na zegarze czas jest wyłącznie prognozą i może odbiegać od rzeczywistego czasu prania, w zależności od temperatury, ciśnienia wody, wielkości wsadu itp. Czas jest automatycznie aktualizowany w trakcie prania, dopuszczalne są jego chwilowe zatrzymania oraz przeskoki.

Problem Prawdopodobna przyczyna / Rozwiązanie
Pralka nie działa	- Odkręcić kran- Wyczyczyścić sitko na wężu doprowadzającym- Zamknąć drzwiczki pralki- Nacisnąć przycisk [Start/Pauza]
Wycieki wody	- Podłączyć prawidłowo przewód dopływu wody.
Nieodwirowany wsad w pralce	- Ponownie równomiernie załadować wsad w bębnie, oczyścić filtr pompy.
Nieprzyjemny zapach w bębnie pralki	- Uruchomić cykl autoczyszczenia bez wsadu (patrz tabela prania).
Brak wody w bębnie	- Wyświetlany na wyświetlaczu błąd wody E2 , odkręcić kran z woda zasilającą.
Woda pozostająca w komorze środka zmiękczającego	- Należy docisnąć „grzybek”, który znajduje się w komorze środkowej.
Pranie żle wypłukane	- Prawidłowo dozować środek piorący, w zależności od zabrudzeń i twardości wody (patrz zalecenia na opakowaniu środka piorącego)- Wyczyścić filtr pompy
Pralka nie napełnia się wodą	- Odkręcić zawór wody- Sprawdzić nastawę programu- Sprawdzić ciśnienie wody- Podłączyć ponownie przewód dopływu wody- Zamknąć drzwiczki pralki- Sprawdzić czy przewód dopływu wody nie jest zagięty lub zablokowany
Jednoczesny dopływ i odpływ wody.	- Sprawdzić czy koniec węża odpływu znajduje się powyżej poziomu wody w pralce (wąż powinien być na wysokości w przedziale od 0,6m-1m.
Nieprawidłowy odpływ wody	- Sprawdzić filtr pompy- Sprawdzić przewód odpływu- Sprawdzić wysokość węża odpływu, która powinna być na wysokości 0,6-1 m od podłogi
Wibracje pralki	- Sprawdzić, czy zostały usunięte zabezpieczenia transportowe- Wypoziomować pralkę- Zablokować nóżki (dokręcić nakrętki)
Piana z pojemnika detergentów	- Zmniejszyć dawkę stosowanego detergentu- Sprawdzić twardość wody oraz ilość użytego detergentu jak również rodzaj detergentu zastosowanego w bębnie pralki
Przerwanie pracy pralki przed zakończeniem programu	- Sprawdzić zasilanie elektryczne, dopływ i odpływ wody.
Hałas spowodowany pracą pom-py odpływu po usunięciu wody	- Woda została usunięta z bębna, ale pozostała nieznaczna ilość wody w pompce i przewodzie odpływu. Ciągła praca pompki odpływu powoduje zasysanie powietrza oraz charakterystyczny hałas, który nie oznacza żadnej nieprawidłowości.
Krótkie przerwy pracy podczas cyklu prania	- W pralce jest automatycznie uzupełniana ilość wody- Przerwa spowodowana usuwaniem nadmiernej piany

Wyświetlanie kodów błędów pralki

Pralka posiada system alarmowy, który przy po mo cy „KO DÓW” wyświetlanych na wyświetlaczu, pomaga w razie wy stą pie nia drob nych pro ble mów zwią za nych z nie pra wi dło wą ekspło ata cją, zło ka li zo wać i ustalić ich przyczynę.

Wykrycie błędu sygnalizuje pojawienie się symboli:

Wskazanie wyświetlacza	Przyczyna Rozwiązanie
	Niezamknięte drzwiczki
	Niskie ciśnienie, brak wody w pralce
	Nieprawidłowy odpływ wody - zapcha-ny wąż odpływowy, zapchany filtr
	Nieprawidłowy odpływ wody - uszkodzona pompka
	Inne Spróbować uruch

Ponadto podczas sygnalizacji błędu pralka emituje sygnał dźwiękowy.

Do czyszczenia obudowy i części plastikowych wyrobu nigdy nie używać roz pusz czal ni ków oraz ostrych, ściernych środków czyszczących (np. prosz ków czy mleczek do czysz cze nia)! Stosować tylko delikatne środki myjące w płynie oraz miękkie szmatki. Nie używać gąbek.

I. Czyszczenie filtra pompy

Filtr pompy czyścić co około 20 prań. Zaniedbanie czyszczenia filtra powoduje trudności z odprowadzeniem wody z pralki!

• Odłączyć pralkę z sieci elektrycznej,
  ●Zakręcić zawór wody,
• Otworzyć pokrywę filtra,

• Odkręcić filtr,
• Wyjąć filtr,
• Oczyścić filtr.

Ponowny montaż filtra - kolejność odwrotna.

II. Oczyszczanie zaworu dopływu wody

• Odkręcić wąż dopływu wody,
• Chwycić szczypcami za trzpień siateczki filtra,
• Wyjąć i oczyścić filtr (za pomocą pędzelka).

Ponowny montaż filtra - kolejność odwrotna.

III. Czyszczenie szuflady detergentów - należy czyścić co najmniej raz na miesiąc.

- Wyciągnąć pojemnik (nacisnąć jednocześnie ogranicznik wy su wu).

- Oczyscić pod bieżącą woda (ewentualnie szczotką lub kawałkiem tkaniny).

- Wsunąć po jem nik

I. Środki piorące i uszlachetniające

Środki piorące

• Należy przestrzegać zaleceń producenta środ ka.
• Środek piorący wsypywać do komory po jem ni ka ozna czo nej sym bo lem.
• Środek piorący do prania wstępnego wsypywać do ko mo ry po jem ni ka ozna czo nej sym bo lem .

Środki zmiękczające dodawane do płukania

• Należy przestrzegać zaleceń producenta środow ka.
• Środek zmiękczający wlewać do środkowej komory pojemnika oznaczonej symbolem 🌿.
• Nie przekraczać oznaczonego na komorze pojemnika poziomu maksymalnego. Środek zostanie pobrany do ostatniego płukania.

II. Pierwsze pranie

Przed pierwszym praniem należy wykonać jeden cykl o wysokiej temperaturze bez wsadu zgodnie z poniższą procedurą:

• Podłączyć pralkę do zasilania
• Odkręcić zawór wody
• Nastawić pokrętło programatora na pranie o wysokiej temperaturze
• Dodać odpowiedni detergent i nacisnąć przycisk [Start/Pauza].

III. Zabrudzenia

Uporczywe plamy

Przed praniem bieliznę potraktować dodatkowo od pla mia czem zgodnie z instrukcją stosowania

Silne zabrudzenia:

• Jednorazowo prać mniejsze ilości bielizny
• Dodawać więcej środka piorącego
• Po praniu silnie zabrudzonej odzieży ( np. odzieży roboczej ) lub odzieży, która traci włókna za le ca się w celu prze płu ka nia pral ki uru cho mie nie pro gra mu pra nia o temp.⁰⁶bez wsa du np.

BAWEŁNA lub SYN TE TY KI.

Niewielkie zabrudzenia:

- Patrz pkt. "Oszczędzanie".

IV. Oszczędzanie

Ograniczenie zużycia energii i wody

Małe ilości bielizny z niewielkimi zabrudzeniami prać stosując odpowiedni program prania np. SUPER KRÓTKIE.

Przy stosowaniu optymalnych ilości środków piorących nie jest konieczne załączanie funkcji Płukanie extra.

V. Twardość wody	Woda twarda powoduje odkładanie się kamienia.Informacje o twardości wody można uzyskać w naj bliż szej Stacji Wodociągowej.Zaleca się stosowanie środków zmiękczających wodę do każdego prania.
VI. Zanik napięcia (pamięć programu)	Wyłączenie pralki z sieci lub zanik napięcia nie powodują kasowania programu. Program jest za pa mię ty wa ny i będzie kontynuowany po po nownym pojawieniu się napięcia.Podczas braku zasilania nie należy otwierać drzwi pralki.
VII. Załadunek	Maksymalna pojemność bębna 4,5 kg:Załadunek odzieży do bębna pralki zgodnie z poniższymi zaleceniami:bawełna, dżinsy, odzież dziecięca - max pełen bęben (nie wci-skać odzieży do bębna na siłę gdyż spowoduje to pogorszenie jakości prania!)syntetyki - max 1/2 bębnawelna, jedwab, tkaniny delikatne - max ok. 1/3 bęb naUwaga! Nie przeładowywać pralki! Przeładowanie pralki może być przyczyną uszkodzeń pranej odzieży!Maksymalna ilość załadunku, w zależności od programu podana jest w tabeli programów.
VIII. Kontrola rozłożenia wsadu	W sterowniku elektronicznym pralki za war ty jest układ kontroli wy wa że nia.Przed wykonaniem wirowania układ spraw dza roz miesz cze nie odzie ży w bęb nie.W wypadku wykrycia zbyt dużego nie wy wa że nia układ kil ka krot nie próbuje zmie nić uło że nie odzieży w pralce. Cza sa mi próby te nie wystarczą do od po wied nie go roz miesz cze nia odzieży (w przy padku fro to wych szlafroków pra nych wraz z innymi ty pa mi odzie ży, prze ście ra deł, które skręciły się w kulę za my ka jąc w so bie inne przed mio ty).Układ może wtedy zareagować na dwa sposoby:zaakceptować nierównomierne roz miesz cze nie odzie ży, ale zmniej szyć pręd kość wi ro wa nia,stwierdzić, że odzież jest roz miesz czo na zbyt nie rów no mier nie i nie ze zwo lić na wi ro wa nie.W obu przypadkach po zakończeniu pra nia, należy otwo rzyć drzwi pralki, uło żyć ręcznie pranie, zamknąć drzwi i wybrać ponownie pro gram wirowanie.
IX. Blokada drzwi	Pralka wyposażona jest w blokadę, która unie może li wia otwarcie drzwi pralki podczas prania. Po zakończeniu programu prania pralka automatycznie odblokowuje drzwi.W celu otwarcia drzwi w trakcie programu prania należy nacisnąć przycisk Pauza i odczekać ok. 2 minut na odblokowanie drzwi.Uwaga! Jeżeli w bębnie pralki występuje wysoka temperatura to pralka może pozostawić zablokowane drzwi do czasu schłodzenia wody do temperatury poniżej 60°C .Uwaga! Przed otworzeniem drzwi pralki sprawdzić czy w bębnie znajduje się woda.
X. Tkaniny delikatne	Program:Wybrać odpowiedni program prania (SYNTETYKI, WEŁNA, DELIKATNE).Załadunek:Nie przeładowywać pralki, max 1/3 bębna, patrz p. VII Załadunek
XI. Dozowanie	Zgodnie z zaleceniami producenta środków pio rą cych Zbyt mało środka piorącego:Pranie szarzejeTworzą się grudki tłuszczy, osadza się kamieńZbyt dużo środka piorącego:Silne pienienie sięSłaba skuteczność prania, niedostateczne wypłukanie detergentu z tkaniny

-Typ

-Napięcie znamionowe

-Moc znamionowa

-Zabezpieczenie

nadmiarowo-prądowe 10 A

-Pojemność bębna max 4,5 kg

-Ciśnienie wody

-Wymiary WxSxG mm

-Cieżar

-Spełnia wymagania przepisów UE norma PN-EN 60456.

AWO410D

230V / \~50Hz.

2100 W

min 0,1 MPa (1 bar)

max 0,8 MPa (8 bar)

850 / 595 / 400

53 kg

Badanie do etykiety zgodnie z PN-EN 60456 na standardowych programach prania tkanin bawełnianych:

• Bawełna 60°C przy pełnym załadowaniu
• Bawełna 60°C przy częściowym załadowaniu

• Bawełna 40°C przy częściowym załadowaniu

• średnie roczne zużycie wody wynosi 7920 l,

• średnie ważone zużycie energii elektrycznej wynosi 149 kWh/rok

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej

- Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem.

Obsługa posprzedażna

W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort korzystania z naszego wyrobu.

Proszę z tabliczki znamionowej wpisać tutaj typ i nr fabryczny pralki

Typ...... Nr fa brycz ny......

• Szybka i profesjonalna pomoc
• Jeden ogólnopolski numer zgłoszeniowy
• Telefoniczne porady w zakresie eksploatacji wyrobu
• Terminowa i fachowa realizacja zleceń

Amica

Centrum Serwisowe

801 801 800

(zgodnie z Rozporządzeniem Delegowanym Komisji (UE) nr 1061/2010

z dnia 28 września 2010 r. uzupełniającym dyrektywę Parlamentu Europejskiego i Rady 2010/30/UE w odniesieniu do etykiet efektywności energetycznej dla pralek dla gospodarstw domowych).

Nazwa dostawcy/znak towarowy	Amica Wronki S.A.
Typ	AWO410D
Pojemność znamionowa 4,5 kg
Klasa efektywności energetycznej1)2)	A+
Ważone roczne zużycie energii AE3)	149 kWh/rok
Zuzycie energii w cyklu dla standardowego programu prania tkanin bawełnianych:
- w 60°C przy pełnym załadowaniu Et,60	0,700 kWh
- w 60°C przy częściowym załadowaniu Et,601/2	0,735 kWh
- w 40°C przy częściowym załadowaniu Et,401/2	0,530 kWh
Ważone zużycie energii w trybie wyłączenia Po	0,07 W
Ważone zużycie energii w trybie czuwania Pi	0,76 W
Ważone roczne zużycie wody AW4)C	7920 l
Klasa efektywności wirowania 2)	C
Maksymalna szybkość wirowania 2)	1000 obr / min
Czas trwania „standardowego programu prania tkanin bawełnianych w 60°C” przy pełnym i częściowym załadowaniu	180 min.
Czas trwania „standardowego programu prania tkanin bawełnianych w 40°C” przy częściowym załadowaniu	151 min.
Czas trwania trybu czuwania Ti	40 min.
Poziom hałasu:
- podczas fazy prania 60 dB(A) re 1 pW
- podczas fazy wirowania 74 dB(A) re 1 pW
Sprzęt przeznaczony do zabudowy Nie

1) Klasa efektywności energetycznej w skali od A+++ (bardziej efektywna) do D (mniej efektywna).

2) W przypadku standardowego programu prania tkanin bawełnianych w 60°C i 40°C przy pełnym i częściowym załadowaniu.

3) Szacowane ważone roczne zużycie energii na podstawie 220 standardowych cykli prania w przypadku programów prania tkanin bawełnianych w 60°C i 40°C przy pełnym i częściowym załadowaniu oraz zużycie w trybach niskiego zużycia energii. Rzeczywiste zużycie energii zależy od sposobu użytkowania urządzenia.

4) Szacowane ważone roczne zużycie wody na podstawie 220 standardowych cykli prania w przypadku programów prania tkanin bawełnianych w 60°C i 40°C przy pełnym i częściowym załadowaniu. Rzeczywiste zużycie wody zależy od sposobu użytkowania urządzenia.

Amica Wronki S.A.

ul. Mickiewicza 52

64-510 Wronki

tel. [phone]

fax [phone]

www.amica.com.pl

Amica

Centrum Serwisowe

801 801 800
