AW100N - Pralka AMICA - Bezpłatna instrukcja obsługi

Typ urządzenia	Pralka automatyczna
Marka	Amica
Model	AW100N (AWB510LP)
Pojemność bębna	5 kg
Wymiary (W x S x G)	845 x 597 x 497 mm
Masa	64,5 kg
Napięcie zasilania	220–240 V ~50 Hz
Moc znamionowa	2100 W
Zabezpieczenie nadmiarowo-prądowe	10 A
Ciśnienie wody	0,03–1 MPa (0,3–10 bar)
Klasa efektywności energetycznej	A+
Maksymalna prędkość wirowania	1000 obr/min
Poziom hałasu (pranie/wirowanie)	58 dB(A) / 77 dB(A)
Liczba programów	13 (w tym Bawełna, Syntetyki, Delikatne, Wełna, Eco, Super krótkie, Płukanie, Wirowanie, Odpompowanie)
Funkcje dodatkowe	Pranie wstępne, Wyłączenie wirowania, Blokada przed dziećmi, Pauza z namaczaniem
System kontroli wyważenia	Tak, automatyczna redukcja prędkości wirowania przy nierównomiernym załadunku
Pamięć programu po zaniku napięcia	Tak
Blokada drzwi	Elektroniczna, odblokowanie po schłodzeniu wody poniżej 60°C
Czyszczenie filtra pompy	Co ok. 20 prań

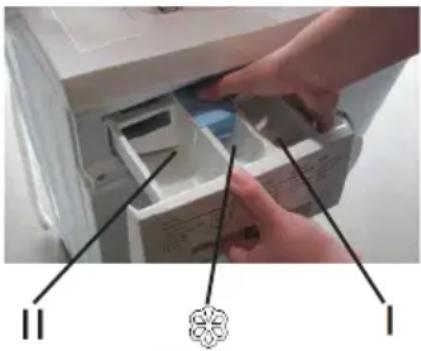

Czyszczenie szuflady detergentów	Co najmniej raz w miesiącu
Gwarancja	Zgodnie z kartą gwarancyjną
Serwis	Centrum Serwisowe Amica: 801 801 800

Często zadawane pytania - AW100N AMICA

Jak prawidłowo zainstalować pralkę Amica AW100N?

Przed instalacją należy usunąć zabezpieczenia transportowe (4 śruby i wsporniki). Pralkę ustawić na twardym, równym podłożu, wypoziomować za pomocą nóżek i dokręcić nakrętki blokujące. Podłączyć wąż dopływu zimnej wody (ciśnienie 0,03–1 MPa) oraz wąż spustowy. Podłączyć do gniazdka z bolcem zerującym, zabezpieczonego bezpiecznikiem 10 A. Przed pierwszym włączeniem odczekać 3 godziny. Szczegóły znajdują się w instrukcji w rozdziale Instalacja pralki.

Jakie programy prania są dostępne w pralce AW100N?

Pralka oferuje 13 programów: Bawełna 90°C, Bawełna 60°C intensywne, Bawełna 60°C, Bawełna 40°C, Eco 40°C, Super krótkie 30°C (30 min), Eco 20°C, Syntetyki 60°C, Syntetyki 40°C, Syntetyki zimna, Delikatne 30°C, Wełna 30°C, Płukanie, Wirowanie i Odpompowanie. Programy standardowe dla bawełny w 60°C i 40°C są najbardziej efektywne. Każdy program ma określoną maksymalną pojemność i dostępne funkcje dodatkowe.

Co oznacza kod błędu na panelu sterowania?

W przypadku problemów pralka sygnalizuje błędy za pomocą wskaźników LED 'Gotowa' i 'Start/Pauza'. Na przykład: obie diody świecą – drzwi są niedomknięte; górna dioda świeci, dolna miga – niskie ciśnienie wody; obie migają – problem z odpływem. Należy wówczas sprawdzić zamknięcie drzwi, odkręcić zawór wody, oczyścić filtr pompy lub skontaktować się z serwisem.

Jak wyczyścić filtr pompy w pralce AW100N?

Filtr pompy należy czyścić co około 20 prań. Wyłącz pralkę z sieci i zakręć zawór wody. Otwórz pokrywę filtra (ręcznie lub płaskim wkrętakiem), wyjmij filtr i oczyść go pod bieżącą wodą. Uważaj, aby nie uszkodzić uszczelek. Po oczyszczeniu zamontuj filtr z powrotem. Proces jest opisany w instrukcji z rysunkami.

Czy można używać płynnych detergentów w pralce AW100N?

Tak, do płynnych detergentów należy zamontować dostarczoną płytkę w komorze na detergent (symbol II). Płynny środek piorący wlewać bezpośrednio do tej komory. W przypadku proszku używać komory oznaczonej symbolem I (pranie główne) i ewentualnie II (pranie wstępne). Środek zmiękczający wlewać do środkowej komory z symbolem , nie przekraczając poziomu max.

Jak włączyć blokadę przed dziećmi?

Aby aktywować blokadę przed dziećmi, naciśnij i przytrzymaj jednocześnie przez około 3 sekundy przyciski Pranie wstępne (7) i Start/Pauza (9). Wskaźniki tych funkcji zamigają kilka razy, potwierdzając aktywację. Aby wyłączyć blokadę, powtórz tę samą czynność. Blokada automatycznie wyłącza się po zakończeniu cyklu prania.

Dlaczego pralka nie wiruje lub wiruje z mniejszą prędkością?

Może to być spowodowane nierównomiernym rozłożeniem prania w bębnie. Pralka posiada system kontroli wyważenia – jeśli wykryje zbyt duże niewyważenie, zmniejszy prędkość wirowania lub całkowicie go zatrzyma. W takim przypadku po zakończeniu programu otwórz drzwi, ręcznie ułóż pranie równomiernie i wybierz ponownie program Wirowanie.

Jakie są zalecenia dotyczące załadunku prania?

Maksymalny załadunek to 5 kg. Dla bawełny i dżinsów można zapełnić bęben całkowicie (bez wciskania na siłę). Dla syntetyków – maksymalnie 1/2 bębna, a dla wełny i tkanin delikatnych – 1/3 bębna. Przeładowanie pogarsza jakość prania i może uszkodzić odzież. W tabeli programów podane są zalecane wartości dla każdego programu.

Jak dbać o pralkę AW100N, aby służyła długo?

Regularnie czyść filtr pompy (co 20 prań) i szufladę detergentów (co miesiąc). Raz na jakiś czas oczyść filtr węża dopływu wody. Nie używaj rozpuszczalników ani ostrych środków czyszczących. Po każdym praniu pozostaw drzwi uchylone, aby wnętrze wyschło. W przypadku twardej wody stosuj środki zmiękczające. W razie problemów skontaktuj się z autoryzowanym serwisem.

Gdzie mogę znaleźć numer seryjny i dane techniczne pralki?

Tabliczka znamionowa znajduje się w górnej, tylnej części obudowy. Znajdziesz na niej typ (AW100N), numer fabryczny, napięcie, moc i inne parametry. Numer seryjny jest potrzebny do zgłoszenia serwisowego. Zanotuj go w instrukcji na stronie 19.

INSTRUKCJA OBSŁUGI AW100N AMICA

Pralkę należy uruchamiać dopiero po przeczytaniu instrukcji!

IO 00668/1

(11.2013)

Podstawowe informacje....3

Wskazówki odnośnie bezpieczeństwa....4

Instalacja pralki....6

Oznaczenie symboli na etykietach odzieży....8

Opis panelu sterowania....9

Opis użytkowania....11

Tabela programów....12

Rozwiązywanie problemów podczas eksploatacji....14

Konserwacja i czyszczenie....15

Praktyczne wskazówki odnośnie prania....16

Dane techniczne....19

Gwarancja i serwis....19

Karta produktu....20

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego

sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Szanowny Kliencie,

Od dziś pranie staje się prostsze niż kiedykolwiek. Pralka Amica to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa pralki nie będzie problemem.

Pralka, która opuściła fabrykę była dokładnie sprawdzona przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych. Pozostałością z tej kontroli może być ewentualna wilgoć lub resztki wody w pralce.

Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia.

Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użyt kowa niem.

Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.

Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków.

Uwaga!

Pralka przeznaczona jest wyłącznie do użytku domowego i służy do prania ma te riałów tek styl nych i odzieży, przystosowanych do prania mechanicznego w kąpieli piorącej.

Przed podłączeniem pralki do gniazda sieciowego należy usunąć zabezpieczenia trans por to we i wypoziomować pralkę.

Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na dzia ła nie urzą dze nia.

Użytkowanie

• Pralkę należy obsługiwać tylko po zapoznaniu się z niniejszą instrukcją.
• Nigdy nie używać pralki na wolnym powietrzu lub w pomieszczeniach, w których mogą wystąpić ujemne temperatury.
• Dzieci i osoby, które nie zapoznały się z instrukcją nie powinny używać pralki.

Uwaga! Temperatura poniżej 0°C może spowodować uszkodzenie pralki!

W przypadku przechowywania lub transportu pralki w ujemnych temperaturach, użyt ko wa nie pralki można rozpocząć po 8-godzinnym okresie aklimatyzacji w po miesz cze niu o temperaturze do dat niej.

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2006/95/WE,
• dyrektywy kompatybilności elektromagnetycznej 2004/108/WE,
• dyrektywy ekoprojektowania 2009/125/WE,

i dlatego wyrób został oznakowany CE oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

• Środki piorące Stosować tylko środki piorące i uszlachetniające przeznaczone do pralek automatycznych - szczególnie na programie BAWEŁNA 90°C.
  Do prania nie wolno stosować żadnych środków zawierających roz pusz czal ni ki, ponieważ pewne części pralki mogą zostać uszko dzo ne lub mogą się wydzielać gazy trujące. Ist nie je także nie bez pie czeń stwo zapłonu i wybuchu.
• Załadunek prania Nie dopuszczać do przedostania się niepożądanych przedmiotów do wnętrza urzą dze nia. Bezwzględnie opróżnić kieszenie odzieży, za pinać guziki i zamki błyskawiczne. Małe, luźne przed mio ty umieszczać w torbie do prania lub w powłoczce na poduszkę gdyż mogą one ulec zniszczeniu lub uszko dzić bęben i zbiornik wewnętrzny. Nie prze kraczać ilości zalecanego załadunku odzieży do bębna pralki.
• Panel sterowania
  Chron panel sterowania przed zalaniem woda.
  Niekładź wypranej odzieży na pralce!
• Transport
  Przed rozpoczęciem prac związanych z transportem należy odłączyć pralkę od sieci elek trycz nej. Do transportu pralkę należy bez względ nie zablokować (założyć zabezpieczenia transportowe). Patrz roz dział INSTALACJA PRALKI (str. 6). Pralkę transportować w pozycji pio nowej.
• Tabliczka znamionowa
  Tabliczka znamionowa z podstawowymi danymi pralki znajduje się w górnej, tylnej części obudowy.
• Poparzenia
  Podczas pracy okno i drzwi pralki są gorące. Nie zezwalać dzieciom na przebywanie w pobliżu.

Sprawdzenie stabilności

Po ustawieniu i wypoziomowaniu pralki bezwzględnie należy sprawdzić czy pralka stoi stabilnie na wszystkich czterech nóżkach.

Sprawdzenie polega na dociśnięciu każdego narożnika pralki i kontroli czy pralka się nie porusza. Prawidłowe ustawienie i wypoziomowanie pralki jest warunkiem bezpiecznej, długotrwałej i bezawaryjnej pracy.

Uwaga! Przed włączeniem odczekaj 3 godziny, wypoziomuj i odblokuj pralkę.

Uwaga! Nieprawidłowe wypoziomowanie a w szczególności brak stabilności pralki może być przyczyną przesuwania się jej podczas eksploatacji.

Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem.

Wycofanie z eksploatacji

Zużyta pralkę należy dla bezpieczeństwa uczynić niezdatną do użytkowania. Najpierw wyciągnąć wtyczkę z gniazdka, a następnie odciąć kabel zasilający. Przy złomowaniu należy postępować wg lokalnych przepisów dotyczących pozbywania się odpadów i śmieci.

I. Usuwanie zabezpieczeń transportowych (zabezpieczenia należy zachować do wykorzystania, np. przy przeprowadzce).

- Odkręcić kluczem 4 śruby blokad

- Wyjąć z gniazd gumowo-plastikowe wsporniki transportowe wraz z podkładkami i śrubami.

- Zaślepić otwory zaślepkami, które znajdują się w woreczku z akcesoriami.

Przed uruchomieniem pralki należy bezwzględnie usunąć zabezpieczenia!

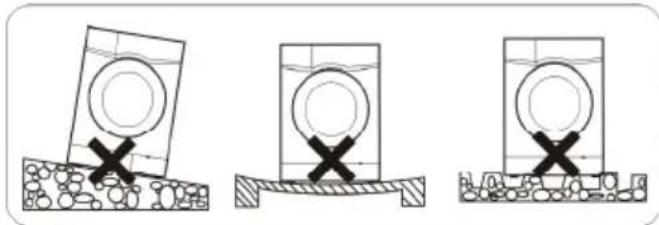

II. Ustawienie i wypoziomowanie pralki

●Nie ustawiać pralki na dywanie!
●Powierzchnia podłogi nie powinna być ani wklęsła ani pochyła!
●Należy zwrócić uwagę na kształt powierzchni podłogi, aby cały ciężar pralki spoczywał na nóżkach (a nie na korpusie)!

• Pralkę postawić na twardym, równym podłożu.
• Poluzować plastikową podkładkę (2)
• Wypoziomować przez kręcenie nóżkami, nakrętkami (1)
• Zablokować podkładkami (2)

Po ustawieniu i wypoziomowaniu pralki należy sprawdzić jej stabilność przez dociśnięcie każdego narożnika pralki i sprawdzenie czy pralka się nie porusza!

III. Podłączenie wody

Należy używać nowych kompletnych węży dostarczonych wraz ze sprzętem.

Używanych węży nie należy ponownie stosować.

Wąż zasilający z uszczelkami znajduje się w bębnie pralki.

Ciśnienie wody min. 0,03 MPa (0,3 bar), max.1 MPa (10 bar).

Pralkę należy zasilać zimną wodą.

• po podłączeniu należy sprawdzić, czy wąż nie jest poskręcany,
• po podłączeniu węża i zaworu sprawdzić ich szczelność,
• sprawdzać regularnie stan węża zasilającego.

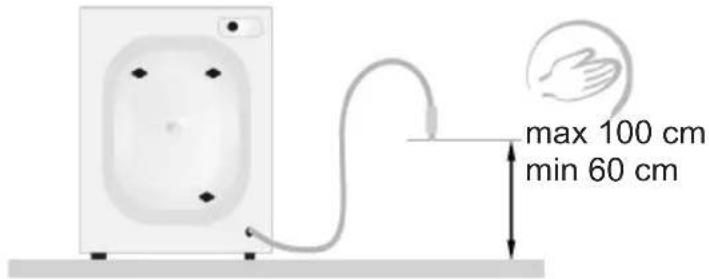

IV. Odpływ wody

Wąż spustowy znajduje się z tyłu pralki. Wąż spustowy należy zabezpieczyć tak, aby nie przemieszczał się podczas pracy pralki (zastosować kolanko- jak poniżej). Nie wkładać węża w rurę spustową za głęboko!

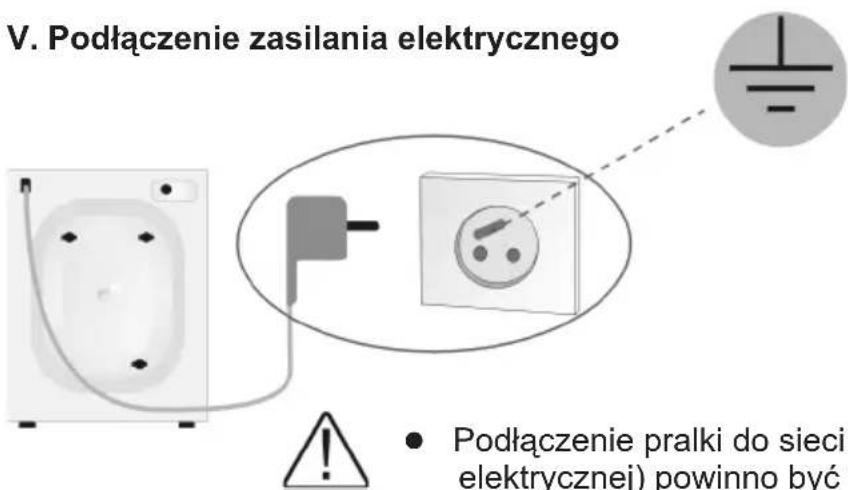

V. Podłączenie zasilania elektrycznego

• Podłączenie pralki do sieci (gniazdo w instalacji elektrycznej) powinno być w widocznym i dostępnym miejscu!
• Pralkę podłączyć tylko do prawidłowo zainstalowanego gniazda elektrycznego wyposażonego w bolec zerujący!
• Nie podłączać przez przedłużacz!
• W przypadku uszkodzenia przewodu zasilającego wymiany musi dokonać autoryzowany serwis.
• Instalacja elektryczna, do której będzie podłączona pralka powinna być zabezpieczona bezpiecznikiem 10 A.

OZNACZENIE SYMBOLI NA ETYKIETACH ODZIEŻY

I. Pranie	gotowanie temp 90°	normalne temp 60°C	normalne temp 40°C	NIE prać!
	delikatne	ręczne
II. Czyszczenie chemiczne
	wszystkie rozpuszczalniki	wszystkie oprócz TRI	tylko benzyna	NIE czyścić chemiczne!
III. Suszarka bębnowa
	normalne niskie		wysokie	NIE suszyć!
IV. Prasowanie
	110°C	150°C 200	°C	NIE

Wybierając program prania należy zwracać uwagę na symbole zawarte na etykietach odzieży.

prasować!

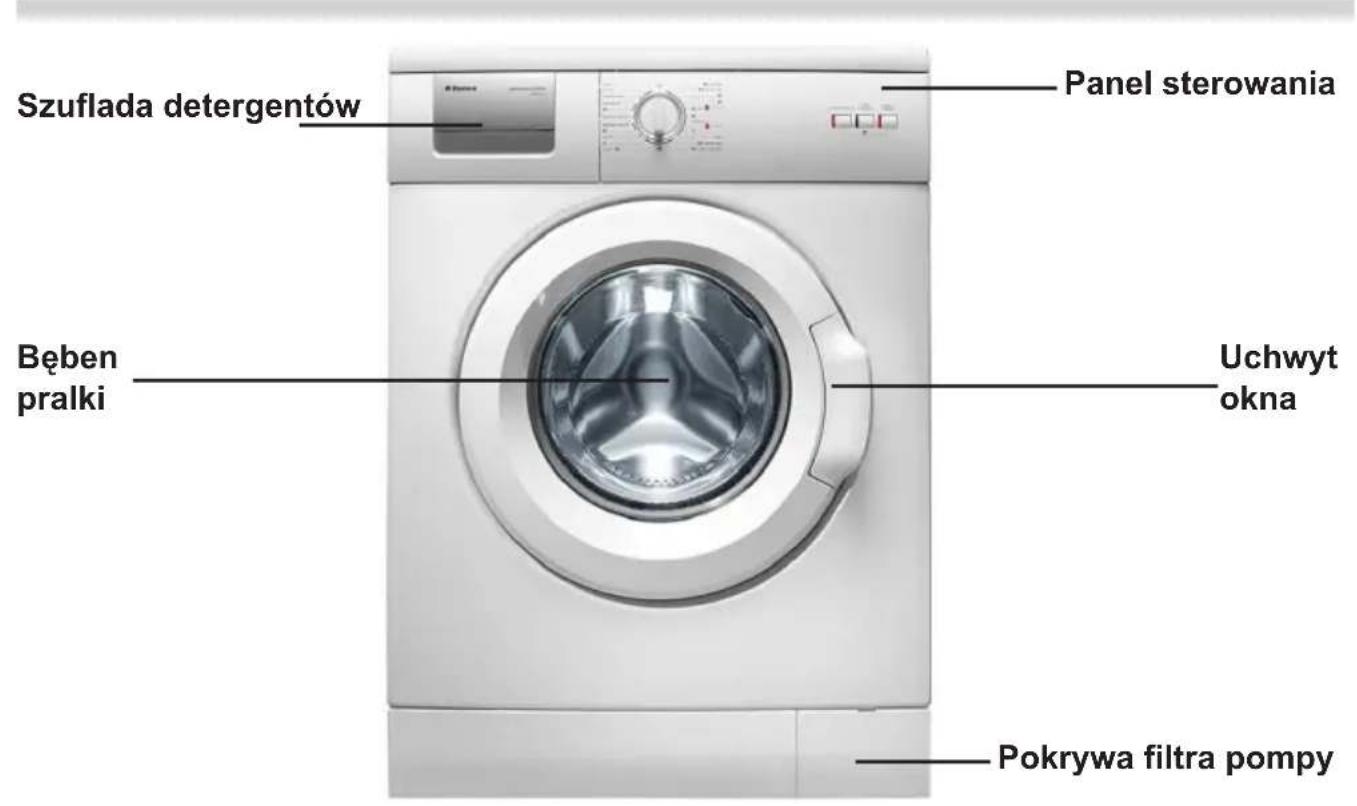

OPIS PRALKI

OPIS PANELU STEROWANIA

1. Pokrętło programatora
2. Wskaźnik Koniec
3. Wskaźnik Gotowa
4. Wskaźnik funkcji Pranie wstępne
5. Wskaźnik funkcji Wyłączenie wirowania
6. Wskaźnik Start/Pauza
7. Przycisk funkcji Pranie wstępne
8. Przycisk funkcji Wyłączenie wirowania
9. Przycisk Start/Pauza

1. Pokrętło Programatora

Użytkownik może wybrać odpowiedni program prania, w zależności od stopnia zabrudzenia, rodzaju i ilości wsadu, co zapewnia lepsze efekty i skuteczniejsze pranie. Po uruchomienu programu, przestawienie pokrętła w inną pozycję (za wyjątkiem ①) nie skutkuje zmianą parametrów zadanego wcześniej programu.

2. Wskaźnik Koniec

Świeci się po zakończeniu programu prania.

3. Wskaźnik Gotowa

Świeci się przed rozpoczęciem programu prania.

4. Wskaźnik funkcji Pranie wstępne

Świeci się gdy funkcja jest aktywna.

5. Wskaźnik funkcji Wyłączenie wirowania

Świeci się gdy funkcja jest aktywna.

6. Wskaźnik Start/Pauza

Świeci się po rozpoczęciu programu prania, w przypadku Pauza wskaźnik mruga.

7. Przycisk funkcji Pranie wstępne

Uruchomienie tej funkcji jest sygnalizowane zapaleniem się wskaźnika przy nazwie funkcji.

Uwaga: Funkcja Pranie wstępne nie jest dostępna dla wszystkich programów (patrz tabela programów prania).

Funkcja Pranie wstępne powoduje wydłużenie czasu prania o ok. 15-20 min. Polega na wykonaniu dodatkowego prania przed praniem głównym (pranie w zimnej wodzie dla programów: Bawełna 90, Bawełna 60 intensywne, Bawełna 60, Bawełna 40; pranie w temp. 30°C dla programów: Syntetyki 60 i Syntetyki 40).

Dzięki włączeniu funkcji Pranie wstępne uzyskujemy bardzo dobre efekty prania bez konieczności wcześniejszego namaczania odzieży. Włączenie tej funkcji jest szczególnie zalecane przy praniu odzieży mocno zabrudzonej.

Uwaga: Przed załączeniem funkcji Pranie wstępne należy wsypać detergent do komory na środki piorące oznaczone symbolem I

8. Przycisk Wyłączenie wirowania

Uruchomienie tej funkcji jest sygnalizowanie zapaleniem się wskaźnika przy nazwie funkcji. Funkcja Wyłączenie wirowania jest szczególnie przydatna przy praniu delikatnej odzieży. Kiedy funkcja jest aktywna pralka nie wiruje, ale w krótkim okresie czasu obraca bębnem z niewielką prędkością.

9. Przycisk Start/Pauza

Przycisk [Start/Pauza] służy do rozpoczynania i przerywania pracy pralki. Jeżeli pralka pracuje świeci dioda START/PAUZA. Natomiast w trybie PAUZA dioda START/PAUZA miga.

Funkcja Pauza może być wykorzystana do namaczania prania.

Po uruchomieniu wybranego programu należy odczekać ok. 10 minut, a następnie naci- snąć przycisk Start/Pauza. Po upływie żądanego czasu namaczania należy ponownie na- cisnąć przycisk Start/Pauza, a pralka będzie kontynuować program. Namaczanie pozwala poprawić efekt prania w przypadku silnie zabrudzonej odzieży.

7 + 9 Blokada przed dziećmi

Blokuje przyciski funkcyjne zapobiegając zmianie ustawień lub przerwaniu pracy przez dzieci. Aby włączyć blokadę przed dziećmi należy nacisnąć jednocześnie i przytrzymać przez około 3 sekundy przyciski 7 (Pranie wstępne) i 9 (Start/Pauza). Aby wyłączyć tę funkcję należy ponownie przytrzymać te same przyciski przez około 3 sekundy. Blokada zostanie automatycznie wyłączona po zakończeniu cyklu prania.

Uwaga: Kiedy blokada przed dziećmi zostanie aktywowana wtedy wskaźniki Pranie wstępne i Wyłączenie wirowania kilka razy zamigają. W przypadku deaktywacji blokady kilka razy zamiga wskaźnik Start/Pauza.

I. Wybór programu

1. Ustawić pokrętło programatora zgodnie z żądanym programem (patrz tabela w dalszej części instrukcji), świeci wtedy dioda Gotowa.
2. W celu dostosowania programu do indywidualnych potrzeb można załączyć dostępne funkcje dodatkowe.
3. Nacisnąć przycisk [Start/Pauza].

II. Zakończenie prania

1. Po zakończeniu prania świeci dioda Koniec.
2. Zakręcić zawór wody.
3. Ustawić pokrętło programatora w położeniu ①.
4. Odłączyć pralkę z sieci elektrycznej.
5. Otworzyć okno pralki i wyjąć pranie.

III. Kasowanie i zmiana programu

Aby przerwać program należy ustawić pokrętło programatora w pozycji ① na kilka sekund. Następnie należy ponownie wybrać żądany program prania.

Nazwa programu	Temp. max. °C	Max.predkość wirowania [obr./min.]	Max. załadu-nek [kg]	Dostępne funkcje dodatkowe
				Pranie wstępne	Wyłączenie wirowania
Bawełna 90	90°	1000	5	Opcja	Opcja
Bawełna 60 intensywne	60°	1000	5	Zawsze aktywna	Opcja
Bawełna 60°C *	60°	1000	5	Opcja	Opcja
Bawełna 40°C *	40°	1000	5	Opcja	Opcja
Eco 40	40°	1000	5	-	Opcja
Super krótkie 30	30°	800	2,5	-	Opcja
Eco 20	20°	1000	2,5	-	Opcja
Syntetyki 60	60°	800	2,5	Opcja	Opcja
Syntetyki 40	40°	800	2,5	Opcja	Opcja
Syntetyki zimna	(zimna woda)	800	2,5	-	Opcja
Delikatne 30	30°	600	1,5	-	Opcja
Wełna 30	30°	600	1,5	-	Opcja
Plukanie	-	1000	5	-	Opcja
Wirowanie	-	1000	5	-	-
Odpompowanie	-	-	-	-	-

* - standardowe programy prania tkanin bawełnianych w 60 °C i 40 °C.
Są to programy odpowiednie do prania tkanin bawełnianych normalnie zabrudzonych. Są jednocześnie najbardziej efektywnymi programami pod względem łącznego zużycia energii i wody do prania tego rodzaju tkanin.

Uwaga: Rzeczywista temperatura wody może się różnić od zadeklarowanej temperatury cyklu.

○ Zastosować detergent lub środek do zmiękczania, jeśli konieczne,
- Wymagany detergent, bez którego pranie będzie nieskuteczne
x Niemożliwe zastosowanie detergentu lub środka do zmiękczania.

TABELA PROGRAMÓW

Szuflada detergentów Czas			[h:min]	Zużycie energii (kWh)	Zużycie wody (l)	Ilość płukań	Zalecenia dotyczące rodzaju wsadu
Pranie wstępne	Pranie zasadni- cze	Środek zmiękczajcy
○ ●	○		2:35 1,9	6 75 3			Mocno lub średnio zabrudzona odzież z bawełny oraz bielizna dzicięca wymagająca gotowania.
○ ●	○		2:20 0,8	9 74 3			Średnio lub mocno zabrudzona odzież z bawełny, bielizna pościelowa, obrusy, bielizna, ręczniki, tkaniny Iniane.
○ ●	○		3:10 0,8	5 45 2
○ ●	○		3:00 0,8	2 45 2			Średnio zabrudzona odzież z bawełny lub Inu.
x	●	○	1:20 0,3	9 43 2			Lekko zabrudzona odzież z bawełny lub Inu.
x	●	○	0:30 0,1	6 40 2			Lekko zabrudzona, przepocona odzież z bawełny, tkanin Inianych.
x	●	○	1:42 0,1	7 43,1 2			Lekko zabrudzona, przepocona odzież z bawełny lub tkanin Inianych. Pranie w temp. 20°C
○ ●	○		1:24 0,9	5 45 2			Pranie średnio zabrudzonej delikatnej odzieży syntetycznej lub wykonanej z mieszanek syntetyczno-bawełnianych.
○ ●	○		1:05 0,5	3 45 2			Pranie lekko zabrudzonej delikatnej odzieży syntetycznej lub wykonanej z mieszanek syntetyczno-bawełnianych.
x	●	○	1:12 0,1	2 45 2			Pranie lekko zabrudzonej delikatnej odzieży syntetycznej lub wykonanej z mieszanek syntetyczno-bawełnianych (bez podgrzewania wody).
x	●	○	1:10 0,3	4 56 3			Bardzo delikatne tkaniny.
x	●	○	1:13 0,2	9 52 3			Uwaga: Nie prać odzieży wełnianej, która na etykiecie posiada symbole zakazujące prania w pralce.
x	x	x	0:28 0,0	4 41 3			Program służy do płukania z dodatkiem środków uszlachetniających np. antyelektro-statycznych, zmiękczających). Dla tkanin bardzo delikatnych należy zredukować obroty.
x	x	x	0:10 0,0	2 **			Odwirowanie prania np. po praniu ręcznym.
x	x	x	0:02 0,0	1 **			Odpompowanie wody - bez wirowania.

UWAGA: Wyżej wymieniony czas jest wyłącznie prognozą i może odbiegać od rzeczywistego czasu prania, w zależności od temperatury, ciśnienia wody, wilekości wsadu itp. Czas jest automatycznie aktualizowany w trakcie prania, dopuszczalne są jego chwilowe zatrzymania oraz przeskoki.

Wyświetlanie kodów błędów pralki

Pralka posiada alarmowy system kodów, który, w razie wystąpienia drobnych problemów związanych z nieprawidłową eksploatacją, pomaga ustalić ich przyczynę. Błąd jest sygnalizowany za pomocą wskaźników diodowych na panelu [Gotowa, Start/Pauza]. Ponadto podczas sygnalizacji błędu pralka przechodzi w stan przerwania pracy.

Kod alarmu - stan po-szczególnych sygnaliza-torów LED		Przyczyna Rozwiazanie
Gotowa Start/Pauza
●	Drzwi	nie są prawidłowo domknięte	Sprawdzić czy drzwi są zamknięte;sprawdzić czy odzież nie jestprzytrzaśnięta drzwiami.
☀	●	Niskie ciśnienie wody; brak wody w pralce	Odkręcić zawór wody, sprawdzić wążdopływu wody oraz filtr; sprawdzićciśnienie wody.
☀	☀	Nieprawidłowy odpływ wody	Sprawdzić pompę odpływu wody oraz filtr.
		Inne Spróbować uruchomić ponownie lubskontaktować się z CentrumSerwisowymtel. 801 801 800

• Wyłączony
  Miga

Do czyszczenia obudowy i części plastikowych wyrobu nigdy nie używać roz pusz czal ni ków oraz ostrych, ściernych środków czyszczących (np. prosz ków czy mleczek do czysz cze nia)! Stosować tylko delikatne środki myjące w płynie oraz miękkie szmatki. Nie używać gąbek.

I. Czyszczenie filtra pompy

Filtr pompy czyścić co około 20 prań. Zaniedbanie czyszczenia filtra powoduje trudności z odprowadzeniem wody z pralki!

• Odłączyć pralkę z sieci elektrycznej,
  ●Zakręcić zawór wody,
• Za pomocą ręki bądź wkrętaka płaskiego otworzyć pokrywę filtra.

• Wyjąć i oczyścić filtr.

Filtr pompy

Uwaga! Nie wszystkie modele pralek posiadają wężyk odpływowy przy filtrze.

Ponowny montaż filtra - kolejność odwrotna.

II. Oczyszczanie zaworu dopływu wody

• Odkręcić wąż dopływu wody,
• Chwycić szczypcami za trzpień siateczki filtra,
• Wyjąć i oczyścić filtr (za pomocą pędzelka).

Ponowny montaż filtra - kolejność odwrotna.

III. Czyszczenie szuflady detergentów - należy czyścić co najmniej raz na miesiąc.

- Wyciągnąć pojemnik (nacisnąć jednocześnie ogranicznik wy su wu).

- Oczyscić pod bieżącą woda (ewentualnie szczotką lub kawałkiem tkaniny).

●Wsunąć po jem nik

I. Środki piorące i uszlachetniające

Zalecane jest stosowanie środków piorących ogólnego przeznaczenia w proszku lub w płynie dla pełnego zakresu temperatur zgodnie z zaleceniami producenta detergentu podanymi na opakowaniu.

Środki piorące

• Środek piorący wsypywać do komory po jem ni ka ozna czo nej sym bo lem.
• Środek piorący do prania wstępnego wsypywać do ko mo ry po jem ni ka ozna czo nej sym bo lem .

Płynne środki piorące

• Zamontować dostarczoną płytkę w komorze (rys. poniżej).
  ●Płynny środek piorący włać do komory pojemnika oznaczonej

Środki zmiękczające dodawane do płukania

• Środek zmiękczający wlewać do środkowej komory pojemnika oznaczonej symbolem 🌿.
• Nie przekraczać oznaczonego na komorze pojemnika poziomu maksymalnego. Środek zostanie pobrany do ostatniego płukania.

II. Pierwsze pranie

Przed pierwszym praniem należy wykonać jeden cykl o wysokiej temperaturze bez wsadu zgodnie z poniższą procedurą:

• Podłączyć pralkę do zasilania
• Odkręcić zawór wody
• Nastawić pokrętło programatora na pranie o wysokiej temperaturze
• Dodać odpowiedni detergent i nacisnąć przycisk [Start/Pauza].

III. Zabrudzenia

Uporczywe plamy

Przed praniem bieliznę potraktować dodatkowo od pla mia czem zgodnie z instrukcją stosowania

Silne zabrudzenia:

• Jednorazowo prać mniejsze ilości bielizny
• Dodawać więcej środka piorącego
• Po praniu silnie zabrudzonej odzieży ( np. odzieży roboczej ) lub odzieży, która traci włókna za le ca się w celu prze płu ka nia pral ki uru cho mie nie pro gra mu pra nia o temp.⁰⁶bez wsa du np.

BAWEŁNA lub SYN TE TY KI.

Niewielkie zabrudzenia:

- Patrz pkt. "Oszczędzanie".

PRAKTYCZNE WSKAZÓWKI ODNOŚNIE PRANIA

IV. Oszczędzanie	Ograniczenie zużycia energii i wodyMałe ilości bielizny z niewielkimi zabrudzeniami należy prać stosując odpowiedni program prania np.SUPER KRÓTKIE.Dodatkowo pralka posiada system wykrywania mniejszej ilości załadunku. Na programach: Ręczniki, Bawełna w przypadku małego załadunku pralka zredukuje zużycie wody i energii oraz skróci czas prania.
V. Twardość wody	Woda twarda powoduje odkładanie się kamienia.Informacje o twardości wody można uzyskać w naj bliż szej Stacji Wodociągowej.Zaleca się stosowanie środków zmiękczających wodę do każdego prania.
VI. Zanik napięcia (pamięć programu)	Wyłączenie pralki z sieci lub zanik napięcia nie powodują kasowania programu. Program jest za pa mię ty wa ny i będzie kontynuowany po po nownym pojawieniu się napięcia.Podczas braku zasilania nie należy otwierać drzwi pralki.
VII. Załadunek	Maksymalna pojemność bębna 5 kg:Załadunek odzieży do bębna pralki zgodnie z poniższymi zaleceniami:bawełna, dżinsy, odzież dziecięca - max pełen bęben (nie wci-skać odzieży do bębna na siłę gdyż spowoduje to pogorszenie jakości prania!)syntetyki - max 1/2 bębnawełna, jedwab, tkaniny delikatne - max ok. 1/3 bęb naUwaga! Nie przeładowywać pralki ! Przeładowanie pralki może być przyczyną uszkodzeń pranej odzieży !Maksymalna ilość ładunku, w zależności od programu, podana jest w tabeli programów.

VIII. Kontrola rozłożenia wsadu

W sterowniku elektronicznym pralki za war ty jest układ kontroli wy wa że nia.

Przed wykonaniem wirowania układ spraw dza roz miesz cze nie odzieży w bęb nie.

W wypadku wykrycia zbyt dużego nie wy wa że nia układ kil ka krot nie próbuje zmie nić uło że nie odzieży w pralce. Cza sa mi próby te nie wystarczą do od po wied nie go roz miesz cze nia odzieży (w przy padku fro to wych szlafroków pra nych wraz z innymi ty pa mi odzie ży, prze ście ra deł, które skręciły się w kulę za my ka jąc w so bie inne przed mio ty).

Układ może wtedy zareagować na dwa sposoby:

• zaakceptować nierównomierne roz miesz cze nie odzie ży, ale zmniej szyć pręd kość wi ro wa nia,
• stwierdzić, że odzież jest roz miesz czo na zbyt nie rów no mier nie i nie ze zwo lić na wi ro wa nie.

W obu przypadkach po zakończeniu pra nia, należy otwo rzyć drzwi pralki, uło żyć ręcznie pranie, zamknąć drzwi i wybrać ponownie pro gram wirowanie.

IX. Blokada drzwi

Pralka wyposażona jest w blokadę, która unie można li wia otwarcie drzwi pralki podczas prania. Po zakończeniu programu prania pralka automatycznie odblokowuje drzwi.

W celu otwarcia drzwi w trakcie programu prania należy nacisnąć przycisk PAUZA i odczekać ok. 2 min na odblokowanie drzwi.

UWAGA ! Jeżeli w bębnie pralki występuje wysoka tem pe ra tu ra to pralka może pozostawić zablokowane drzwi do czasu schłodzenia wody do temperatury po ni żej 60°C.

UWAGA! Przed otworzeniem drzwi pralki sprawdzić czy w bębnie znajduje się woda.

X. Tkaniny delikatne

Program:

- Wybrać odpowiedni program prania (SYNTETYKI, WEŁNA, DELIKATNE).

Załadunek:

Nie przeładowywać pralki, max 1/3 bębna, patrz p. VII Załadunek

XI. Dozowanie

Zgodnie z zaleceniami producenta środków pio rą cych Zbyt mało środka piorącego:

• Pranie szarzeje
• Tworzą się grudki tłuszczy, osadza się kamień Zbyt dużo środka piorącego:
• Silne pienienie się
• Słaba skuteczność prania, niedostateczne wypłukanie detergentu z tkaniny

-Typ	AW100N(AWB510LP)
-Napięcie znamionowe	220 -240V / ~50Hz.
-Moc znamionowa	2100 W
-Zabezpieczenie
nadmiarowo-prądowe 10 A
-Pojemność bębna max 5 kg
-Ciśnienie wody	min 0,03 MPa (0,3 bar)
	max 1 MPa (10 bar)
-Wymiary W x S x G	845 / 597 / 497 [mm]
-Ciężar	64,5 kg
-Spełnia wymagania przepisów UE	norma PN-EN 60456.

Badanie do etykiety zgodnie z PN-EN 60456 na standardowych programach prania tkanin bawełnianych:

• Bawełna 60°C przy pełnym załadowaniu
• Bawełna 60°C przy częściowym załadowaniu

• Bawełna 40°C przy częściowym załadowaniu

• średnie roczne zużycie wody wynosi 9240 l,

• średnie ważone zużycie energii elektrycznej wynosi 167 kWh/rok

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej

- Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem.

Obsługa posprzedażna

W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort korzystania z naszego wyrobu.

Proszę z tabliczki znamionowej wpisać tutaj typ i nr fabryczny pralki

Typ...... Nr fa brycz ny......

• Szybka i profesjonalna pomoc
• Jeden ogólnopolski numer zgłoszeniowy
• Telefoniczne porady w zakresie eksploatacji wyrobu
• Terminowa i fachowa realizacja zleceń

Amica

Centrum Serwisowe

801 801 800

(Zgodnie z Rozporządzeniem Delegowanym Komisji (UE) nr 1061/2010 z dnia 28 września 2010 r. uzupełniającym dyrektywę Parlamentu Europejskiego i Rady 2010/30/UE w odniesieniu do etykiet efektywności energetycznej dla pralek dla gospodarstw domowych oraz Rozporządzeniem Komisji (UE) nr 1015/2010 z dnia 10 listopada 2010 r. w sprawie wykonania dyrektywy 2009/125/WE Parlamentu Europejskiego i Rady w odniesieniu do wymogów dotyczących ekoprojektu dla pralek dla gospodarstw domowych).

Nazwa dostawcy/znak towarowy	Amica Wronki S.A.
Typ	AW100N (AWB510LP)
Pojemność znamionowa 5,0 kg
Klasa efektywności energetycznej1)2)	A+
Ważone roczne zużycie energii AE_c^3)	167 kWh/rok
Zużycie energii w cyklu dla standardowego programu prania tkanin bawełnianych:
- w 60°C przy pełnym załadowaniu E_t,60	0,85 kWh
- w 60°C przy częściowym załadowaniu E_t,601/2	0,66 kWh
- w 40°C przy częściowym załadowaniu E_t401/2^3)	0,52 kWh
Zużycie energii w trybie wyłączenia P_o	0,2 W
Zużycie energii w trybie czuwania P_i	1 W
Ważone roczne zużycie wody AW_c^4)	9240 l
Zużycie wody w cyklu dla standardowego programu prania tkanin bawełnianych:
- w 60°C przy pełnym załadowaniu W_t,60	43 l
- w 60°C przy częściowym załadowaniu W_t,601/2	41 l
- w 40°C przy częściowym załadowaniu W_t,401/2	41 l
Klasa efektywności wirowania2)	C
Wilgotność resztkowa D 62%
Maksymalna szybkość wirowania2)	1000 obr / min
Czas trwania „standardowego programu prania tkanin bawełnianych w 60°C” przy pełnym załadowaniu	190 min.
Czas trwania „standardowego programu prania tkanin bawełnianych w 60°C” przy częściowym załadowaniu	145 min.
Czas trwania „standardowego programu prania tkanin bawełnianych w 40°C” przy częściowym załadowaniu	140 min.
Poziom hałasu:
- podczas fazy prania 58 dB(A) re 1 pW
- podczas fazy wirowania 77 dB(A) re 1 pW
Sprzęt przeznaczony do zabudowy Nie

1) Klasa efektywności energetycznej w skali od A+++ (bardziej efektywna) do D (mniej efektywna).

2) W przypadku standardowego programu prania tkanin bawełnianych w 60°C i 40°C przy pełnym i częściowym załadowaniu.

^3) Szacowane ważone roczne zużycie energii na podstawie 220 standardowych cykli prania w przypadku programów prania tkanin bawełnianych w 60°C i 40°C przy pełnym i częściowym załadowaniu oraz zużycie w trybach niskiego zużycia energii. Rzeczywiste zużycie energii zależy od sposobu użytkowania urządzenia.

^41 Szacowane ważone roczne zużycie wody na podstawie 220 standardowych cykli prania w przypadku programów prania tkanin bawełnianych w 60°C i 40°C przy pełnym i częściowym załadowaniu. Rzeczywiste zużycie wody zależy od sposobu użytkowania urządzenia.

Amica Wronki S.A.

ul. Mickiewicza 52

64-510 Wronki

tel. [phone]

fax [phone]

www.amica.com.pl

Amica

Centrum Serwisowe

801 801 800
