Typ urządzenia	Pralka automatyczna
Model	EAWM7102CL
Marka	Amica
Wymiary (W x S x G)	845 x 597 x 527 mm
Masa	68,5 kg
Pojemność bębna	7 kg
Napięcie zasilania	220-240 V ~50 Hz
Moc znamionowa	2200 W
Maksymalna prędkość wirowania	1000 obr./min
Klasa efektywności energetycznej	A++
Roczne zużycie energii	195 kWh/rok
Roczne zużycie wody	10337 l/rok
Ciśnienie wody	0,01-1 MPa (0,1-10 bar)
Programy prania	Bawełna, Syntetyki, Wełna, Pranie ręczne, Koszule, Sport, Jeans, Codzienne 60', Pranie krótkie 15', Eco 20, Antyalergiczne, Płukanie, Wirowanie
Funkcje dodatkowe	Opóźnienie startu (1-23 h), Skróć czas, Blokada rodzicielska (Child Lock), Funkcja namaczania
Wyświetlacz	Cyfrowy z wskaźnikami czasu, temperatury, prędkości wirowania, funkcji dodatkowych
Zabezpieczenia	Blokada drzwi, zabezpieczenie przed przeładowaniem, kontrola wyważenia, system wykrywania piany
Czyszczenie i konserwacja	Filtr pompy (co 20 prań), filtr dopływu wody, szuflada detergentów (co miesiąc)
Poziom hałasu (pranie/wirowanie)	58 dB(A) / 77 dB(A)
Informacje dodatkowe	Pamięć programu po zaniku napięcia, zabezpieczenia transportowe do usunięcia przed użyciem

Często zadawane pytania - EAWM7102CL AMICA

Jak usunąć zabezpieczenia transportowe w pralce Amica EAWM7102CL?

Należy odkręcić 4 śruby blokad za pomocą klucza, wyjąć gumowo-plastikowe wsporniki transportowe wraz z podkładkami, a następnie zaślepić otwory zaślepkami z woreczka z akcesoriami.

Co oznacza kod błędu E01 na wyświetlaczu pralki?

Kod E01 oznacza, że drzwi pralki są otwarte lub odzież jest przytrzaśnięta. Należy zamknąć drzwi i upewnić się, że nic nie blokuje zamknięcia.

Jak wyczyścić filtr pompy w pralce Amica?

Odłącz pralkę od zasilania i zakręć zawór wody. Otwórz pokrywę filtra, wyjmij filtr i oczyść go pod bieżącą wodą. Filtr należy czyścić co około 20 prań.

Jaka jest maksymalna pojemność bębna w modelu EAWM7102CL?

Maksymalna pojemność bębna wynosi 7 kg. Dla bawełny można załadować pełny bęben, dla syntetyków 1/2 bębna, a dla tkanin delikatnych 1/3 bębna.

Jak włączyć blokadę rodzicielską (Child Lock)?

Blokada rodzicielska aktywowana jest przez jednoczesne naciśnięcie i przytrzymanie przycisków funkcji dodatkowych (opóźnienie startu i skróć czas) przez kilka sekund. Gdy blokada jest aktywna, na wyświetlaczu miga symbol Child Lock.

Dlaczego pralka nie wiuruje prawidłowo?

Może to być spowodowane nierównomiernym rozłożeniem wsadu. Należy otworzyć drzwi, ręcznie ułożyć pranie równomiernie w bębnie, zamknąć drzwi i ponownie wybrać program wirowania.

Jak użyć funkcji opóźnienia startu?

Zamknij drzwi, ustaw pokrętło programatora na wybranym programie, naciśnij przycisk opóźnienia startu, wybierz czas od 1 do 23 godzin, a następnie naciśnij Start/Pauza. Pranie rozpocznie się po upływie ustawionego czasu.

Co zrobić, gdy pralka nie napełnia się wodą?

Sprawdź, czy zawór wody jest odkręcony, czy wąż dopływu nie jest zagięty, oraz czy ciśnienie wody jest odpowiednie. Wyczyść filtr na wężu dopływu. Upewnij się, że drzwi są zamknięte.

Jak dozować detergent w pralce Amica?

Wsyp proszek do komory oznaczonej symbolem III. Dla prania wstępnego użyj komory I. Płynny detergent wlej do komory II po zamontowaniu dostarczonej płytki. Środek zmiękczający wlej do środkowej komory z symbolem koniczyny, nie przekraczając maksymalnego poziomu.

Co oznacza migający napis End na wyświetlaczu?

Napis End oznacza zakończenie programu prania. Należy zakręcić zawór wody, ustawić pokrętło programatora w pozycji ① i odłączyć pralkę od zasilania. Drzwi można otworzyć po odblokowaniu.

INSTRUKCJA OBSŁUGI EAWM7102CL AMICA

Pralkę należy uruchamiać dopiero po przeczytaniu instrukcji!

IO 01151/1

(05.2014)

Podstawowe informacje....3

Wskazówki odnośnie bezpieczeństwa....4

Instalacja pralki....6

Oznaczenie symboli na etykietach odzieży....8

Opis panelu sterowania i wyświetlacza....9

Programy specjalne....12

Opis użytkowania....13

Tabela programów....14

Rozwiązywanie problemów podczas eksploatacji....15

Konserwacja i czyszczenie....17

Praktyczne wskazówki odnośnie prania....18

Dane techniczne....21

Gwarancja i serwis....21

Karta produktu....22

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego

sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Szanowny Kliencie,

Od dziś pranie staje się prostsze niż kiedykolwiek. Pralka Amica to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa pralki nie będzie problemem.

Pralka, która opuściła fabrykę była dokładnie sprawdzona przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych. Pozostałością z tej kontroli może być ewentualna wilgoć lub resztki wody w pralce.

Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia.

Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użyt kowa niem.

Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.

Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków.

Uwaga!

Pralka przeznaczona jest wyłącznie do użytku domowego i służy do prania ma te riałów tek styl nych i odzieży, przystosowanych do prania mechanicznego w kąpieli piorącej.

Przed podłączeniem pralki do gniazda sieciowego należy usunąć zabezpieczenia trans por to we i wypoziomować pralkę.

Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na dzia ła nie urzą dze nia.

Użytkowanie

• Pralkę należy obsługiwać tylko po zapoznaniu się z niniejszą instrukcją.
• Nigdy nie używać pralki na wolnym powietrzu lub w pomieszczeniach, w których mogą wystąpić ujemne temperatury.
• Dzieci i osoby, które nie zapoznały się z instrukcją nie powinny używać pralki.

Uwaga! Temperatura poniżej 0°C może spowodować uszkodzenie pralki!

W przypadku przechowywania lub transportu pralki w ujemnych temperaturach, użyt ko wa nie pralki można rozpocząć po 8-godzinnym okresie aklimatyzacji w po miesz cze niu o temperaturze do dat niej.

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2014/35/UE,
• dyrektywy kompatybilności elektromagnetycznej 2014/30/UE,
• dyrektywy ekoprojektowania 2009/125/WE,

i dlatego wyrób został oznakowany CE oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

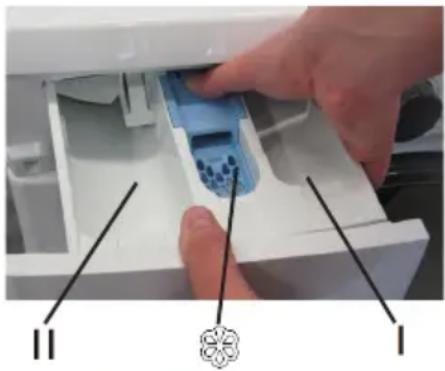

Środki piorące	Stosować tylko środki piorące i uszlachetniające przeznaczone do pralek automatycznych - szczególnie na programie RĘCZNIKI.Do prania nie wolno stosować żadnych środków zawierających roz pusz czal ni ki, ponieważ pewne części pralki mogą zostać uszko dzo ne lub mogą się wydzielać gazy trujące. Ist nie je także nie bez pie czeń stwo zapłonu i wybuchu.
Załadunek prania	Nie dopuszczać do przedostania się niepożądanych przedmiotów do wnętrza urzą dze nia. Bezwzględnie opróżnić kieszenie odzieży, za pi- nać guziki i zamki błyskawiczne. Małe, luźne przed mio ty umieszczać w torbie do prania lub w powłoczce na poduszkę gdyż mogą one ulec zniszczeniu lub uszko dzić bęben i zbiornik wewnętrzny. Nie prze kra- czać ilości zalecanego załadunku odzieży do bębna pralki.
Panel sterowania	łąhró panel sterowania przed zalaniem wodą.Iie kładź wypranej odzieży na pralce!
Transport	Przed rozpoczęciem prac związanych z transportem należy odłączyć pralkę od sieci elek trycz nej. Do transportu pralkę należy bez względ nie zablokować (założyć zabezpieczenia transportowe). Patrz roz dział INSTALACJA PRALKI (str. 6). Pralkę transportować w pozycji pio no- wej.
Tabliczka znamionowa	Tabliczka znamionowa z podstawowymi danymi pralki znajduje się w górnej, tylnej części obudowy.
Poparzenia	Podczas pracy okno i drzwi pralki są gorące. Nie zezwalać dzieciom na przebywanie w pobliżu.

Sprawdzenie stabilności

Po ustawieniu i wypoziomowaniu pralki bezwzględnie należy sprawdzić czy pralka stoi stabilnie na wszystkich czterech nóżkach.

Sprawdzenie polega na dociśnięciu każdego narożnika pralki i kontroli czy pralka się nie porusza. Prawidłowe ustawienie i wypoziomowanie pralki jest warunkiem bezpiecznej, długotrwałej i bezawaryjnej pracy.

Uwaga! Przed włączeniem odczekaj 3 godziny, wypoziomuj i odblokuj pralkę.

Uwaga! Nieprawidłowe wypoziomowanie a w szczególności brak stabilności pralki może być przyczyną przesuwania się jej podczas eksploatacji.

To urządzenie może być używane przez dzieci w wieku 8 lat i starsze, przez osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej oraz osoby o braku doświadczenia lub znajomości sprzętu, gdy są one nadzorowane lub zostały poinstruowane na temat korzystania z urządzenia w sposób bezpieczny i znają zagrożenia związana z użytkowaniem urządzenia.

Dzieci nie powinny bawić się urządzeniem.

Czyszczenie i konserwacja urządzenia nie powinna być wykonywania przez dzieci chyba że ukończyły 8 lat i są nadzorowane przez odpowiednią osobę.

Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem.

Wycofanie z eksploatacji

Zużytą pralkę należy dla bezpieczeństwa uczynić niezdatną do użytkowania.

Najpierw wyciągnąć wtyczkę z gniazdka, a następnie odciąć kabel zasilający.

Przy złomowaniu należy postępować wg lokalnych przepisów dotyczących pozbywania się odpadów i śmieci.

I. Usuwanie zabezpieczeń transportowych (zabezpieczenia należy zachować do wykorzystania, np. przy przeprowadzce).

• Odkręcić kluczem 4 śruby blokad
• Wyjąć z gniazd gumowo-plastikowe wsporniki transportowe wraz z podkładkami i śrubami.

- Zaślepić otwory zaślepkami, które znajdują się w woreczku z akcesoriami.

Przed uruchomieniem pralki należy bezwzględnie usunąć zabezpieczenia!

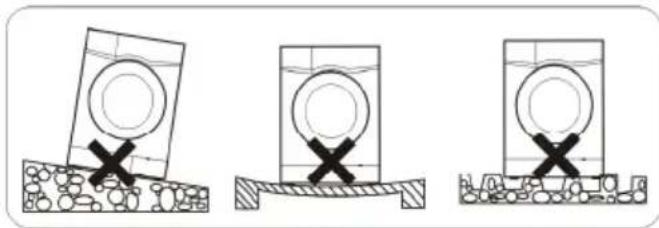

II. Ustawienie i wypoziomowanie pralki

• Nie ustawiać pralki na dywanie!
• Powierzchnia podłogi nie powinna być ani wklęsła ani pochyła!
• Należy zwrócić uwagę na kształt powierzchni podłogi, aby cały ciężar pralki spoczywał na nóżkach (a nie na korpusie)!

• Pralkę postawić na twardym, równym podłożu.
• Poluzować plastikową podkładkę (2)
• Wypoziomować przez kręcenie nóżkami, nakrętkami (1)
• Zablokować podkładkami (2)

Po ustawieniu i wypoziomowaniu pralki należy sprawdzić jej stabilność przez dociśnięcie każdego narożnika pralki i sprawdzenie czy pralka się nie porusza!

III. Podłączenie wody

Należy używać nowych kompletnych węży dostarczonych wraz ze sprzętem.

Używanych węży nie należy ponownie stosować.

Wąż zasilający z uszczelkami znajduje się w bębnie pralki.

Ciśnienie wody min. 0,01 MPa (0,1 bar), max.1 MPa (10 bar).

Pralkę należy zasilać zimną woda.

• po podłączeniu należy sprawdzić, czy wąż nie jest poskręcany,
• po podłączeniu węża i zaworu sprawdzić ich szczelność,
• sprawdzać regularnie stan węża zasilającego.

IV. Odpływ wody

Wąż spustowy znajduje się z tyłu pralki. Wąż spustowy należy zabezpieczyć tak, aby nie przemieszczał się podczas pracy pralki (zastosować kolanko- jak poniżej). Nie wkładać węża w rurę spustową za głęboko!

V. Podłączenie zasilania elektrycznego

• Podłączenie pralki do sieci (gniazdo w instalacji elektrycznej) powinno być w widocznym i dostępnym miejscu!
• Pralkę podłączyć tylko do prawidłowo zainstalowanego gniazda elektrycznego wyposażonego w bolec uziemiający!
• Nie podłączać przez przedłużacz!
• W przypadku uszkodzenia przewodu zasilającego wymiany musi dokonać autoryzowany serwis.
• Instalacja elektryczna, do której będzie podłączona pralka powinna być zabezpieczona bezpiecznikiem 10 A.

OZNACZENIE SYMBOLI NA ETYKIETACH ODZIEŻY

I. Pranie	gotowanie temp 90°	normalne temp 60°C	normalne temp 40°C	NIE prać!
	delikatne	ręczne
II. Czyszczenie chemiczne
	wszystkie rozpuszczalniki	wszystkie oprócz TRI	tylko benzyna	NIE czyścić chemiczne!
III. Suszarka bębnowa
	normalne niskie		wysokie	NIE suszyć!
IV. Prasowanie
	110°C	150°C 200	°C	NIE

Wybierając program prania należy zwracać uwagę na symbole zawarte na etykietach odzieży.

prasować!

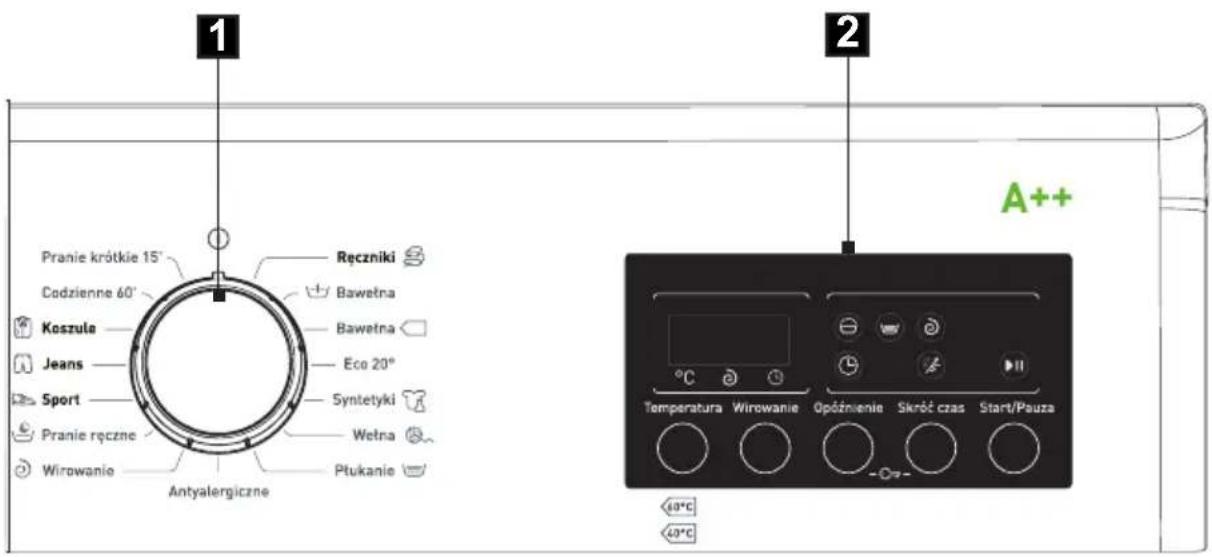

OPIS PRALKI

1. Pokrętło programatora
2. Wyświetlacz
3. Przycisk wyboru temperatury
4. Przycisk wyboru prędkości wirowania
5. Przycisk funkcji dodatkowej Opoźnienie Startu
6. Przycisk funkcji dodatkowej Skróć czas
7. Przycisk START/PAUZA
   5+6. Blokada rodzicielska Child Lock

1. Pokrętło programatora

Użytkownik może wybrać odpowiedni program prania, w zależności od zabrudzenia oraz rodzaju i ilości wsadu, co zapewnia lepsze efekty i skuteczniejsze pranie. Po uruchomie-nu programu, przestawienie pokrętła na inną pozycję (za wyjątkiem ①) nie skutkuje zmianą paramterów zadanego wcześniej programu.

2. Wyświetlacz

• Na wyświetlaczu dostępne są: czas, temperatura, obroty wirowania, opóźnienie startu 1-23 h. Ponadto wyświetlane są wskaźniki funkcji dodatkowych (opóźnienie startu i tryb szybki), oraz START/PAUZA. Po zakończeniu programu miga napis End.
• Podczas trwania programu wyświetlany jest czas do zakończenia programu Wyświetlany na zegarze czas jest wyłącznie prognozą i może odbiegać od rzeczywistego czasu prania, w zależności od temperatury i ciśnienia wody, wielkości wsadu, ilości dozowanego proszku itp. Czas jest automatycznie aktualizowany w trakcie prania, dopuszczalne są jego chwilowe zatrzymania oraz przeskoki.

- Symbol Child Lock

Gdy aktywny jest Child Lock próba przełączenia programu lub zmiany nastaw skutkuje miganiem napisu CL na wyświetlaczu.

3. Przycisk wyboru Temperatury

Przycisk ten umożliwia ustawienie temperatury prania. Naciskanie przycisku powoduje wyświetlenie dostępnych dla danego programu nastaw temperatury wody lub opcji prania w zimnej wodzie (bez podgrzewania). W zależności od wybranego programu na wyświetlaczu pojawią się następujące temperatury - - °C (zimna woda) - 30°C - 40°C - 50°C - 60°C -70°C - 80°C - 90°C. Dla programu Eco możliwa jest do wyboru tylko: na wyświetlaczu - - (zimna woda) lub 20°C.

4. Przycisk wyboru Prędkości wirowania

Przycisk ten służy do ustawiania prędkości wirownia w czasie odprowadzania wody z pralki. Aby zmienić nastawę należy nacisnąć przycisk. W zależności od wybranego programu wyświetlacz wskazuje - - (wyłączenie wirowania) ☒ - 400 - 600 - 800 - 1000.

5. Przycisk funkcji dodatkowej Opóźnienie startu

Przycisk ten służy do ustawienia opóźnienia startu prania. Dostępne są nastawy w zakresie 1-23 godzin. Należy nacisnąć przycisk, aby ustawić czas, po upływie którego rozpoczęte zostanie pranie.

UWAGA: Jeżeli w czasie odliczania czasu opóźnienia wystąpi przerwa w dopływie prądu, funkcja opóźnienia podejmie ponownie odliczanie bezpośrednio po przywróceniu zasilania.

6. Przycisk funkcji dodatkowej Skróć czas

Funkcja Skróć czas skraca całkowity czas prania oszczędzając jednocześnie zużycie energii oraz zmniejszając zużycie wody.

Włączenie tej funkcji jest zalecane szczególnie przy praniu odzieży słabo zabrudzonej.

UWAGA: Funkcja Skróć czas nie jest dostępna dla wszystkich programów prania (patrz tabela programów).

7. Przycisk START/PAUZA

Przycisk START/PAUZA służy do rozpoczynania i przerywania pracy pralki. Jeżeli pralka pracuje świeci się wskaźnik START/PAUZA. Natomiast w trybie PAUZA wskaźnik START/PAUZA miga.

Funkcja PAUZA może być wykorzystana do namaczania prania.

Po uruchomieniu wybranego programu należy odczekać ok. 10 minut, a następnie naciśnąć przycisk START/PAUZA. Po upływie żądanego czasu namaczania należy ponownie nacisnąć przycisk START/PAUZA, a pralka będzie kontynuować program. Namacza-nie pozwala poprawić efekt prania w przypadku silnie zabrudzonej odzieży.

1. Program antyalergiczne:

Program ten jest przeznaczony dla dzieci oraz osób o wrażliwej skórze. Pranie zasadnicze standardowo odbywa się w temperaturze 60°C (możliwe nastawy temp.: 60/50/40/30/-- „zimna woda”), a po nim występują cztery płukania.

Dodatkowo podczas wszystkich etapów płukania woda podgrzewana jest do 30°C.

2. Program Codzienne 60':

60 minut, nastawa temperatury 60°C, program codzienny z jednym cyklem płukania i maksymalną prędkością wirowania. Tego programu można używać do prania tkanin kolorowych, bawełny i Inu.

3. Program Koszule:

Temperatura 60°C, bez wirowania pomiędzy fazami płukania. Na końcu programu występuje trzyetapowe wirowanie z prędkościami kolejno 400, 500 i 600 obr/min. Tego programu można używać do jednoczesnego prania koszul i bluzek z bawełny, tkanin syntetycznych i mieszanych.

4. Program Pranie Krótkie 15':

Programy te służą do odświeżania odzieży. Zawierają wszystkie trzy etapy prania:

• pranie zasadnicze
• płukanie
• wirowanie

5. Program Eco 20:

Program służy do prania odzieży w temperaturze 20°C.

I. Wybór programu

1. Ustawić pokrętło programatora zgodnie z żądanym programem (patrz tabela w dalszej części instrukcji).
2. W celu dostosowania programu do indywidualnych potrzeb można zmienić nastawę temperatury, prędkość wirowania lub załączyć dostępne funkcje dodatkowe.
3. Nacisnąć przycisk Start/Pauza.

II. Nastawa opóźnienia startu prania

Funkcji opóźnionego startu można użyć, gdy np. korzysta się z ulgowej taryfy opłat za energię elektryczną.

Procedura:

1. Zamknij okno pralki.
2. Ustaw pokrętło programatora na wybranym programie (patrz tabela w dalszej części instrukcji).
3. Zależnie od potrzeb wybierz funkcje dodatkowe lub zmień parametry prania.
4. Naciśnij przycisk Opóźnienia startu.
5. Wybierz nastawę czasu w zakresie od 1 do 23 godzin. Na wyświetlaczu pojawi się od 1h do 23h.
6. Naciśnij przycisk [Start/Pauza]. Pralka przechodzi w tryb oczekiwania. Pranie zostanie automatycznie rozpoczęte po upływie czasu opóźnienia.

III. Zakończenie prania

1. Po zakończeniu prania na wyświetlaczu pojawi się migający napis End.
2. Zakręcić zawór wody.
3. Ustawić pokrętło programatora w położeniu Ⓤ.
4. Odłączyć pralkę z sieci elektrycznej.
5. Otworzyć okno pralki i wyjąć pranie.

IV. Kasowanie i zmiana programu

Aby przerwać program należy ustawić pokrętło programatora w pozycji ① na kilka sekund. Następnie należy ponownie wybrać żądany program prania.

UWAGA: Po skasowaniu programu, a następnie przekręceniu pokrętła na dowolną pozycję (w przypadku gdy w bębnie znajduje się woda) pralka automatycznie włączy odpompowanie. Następnie należy ponownie wybrać żądany program prania.

Nazwa programu

Temp. max. [c.]

Max. pradość wirova [obr/min.]

Dostępne funkcje zatrduunek dodatkowe

Szultada detergentry Czas

[h:min]

Zuzycie energii [kwm]

Zuzycie wody [I]

Ilocs ptkach

Zaliccena dotyczace rodzaju wssdu

Opóza- niente czas

Skrstce czas

Pranie własne czae II

Środka zmieczna-Jacy

Rogczni 95° 1000'7

0 Opója Opója

0

0

3:20 2,36 85 3 Mocno

ub szadnio zabudzona

odize z bewahny oraz bielizna dzdicho ca wymagalęca gotowania.

Bawenna + Prairie wstępne

60° 1000

7,0 Opója Opója

0

0

2:30 1,64 80 3 Srednić

lub mocno zabudzona

odize z bewahny, bélizna poscie Iowa, obursy, bielizna, reczniki. tarkiny itiene.

Bawenna Eco 60° 1000 7,0 Opója Opója

0

0

3:25 1,06 50 2 Lekko

zabudzona oziże z bewahny lub iku.

Eco 20 20° 1000 3,5

Opója-

X

0

0

1:38 0,20 46 2 Łekko

zabudzona, pzeoporona

odize z bewahny lub tkanin inianych. Pranie w temp. 20°C.

Syntetyk 40° 800

3,5 Opója Opója

0

0

0

1:23 0,66 42 2 Bradzo

brudne, oziże syntetyczna

lub wymokława z mieszenek syntelycz - nyoh (yion, koszule, blikzki).

Wena

30° 600

2,5 Opója-

X

0

0

0

0:56

0,18

50

3

Uwaga: Nie prąd oziąży warmiainen, ktor na eyalicke posisda symbole zakazujące prania w praecie.

Płukanie

-

1000

7,0

Opója

-

X

X

0

0:42

0,10

48

3

Program sturdy do piukania z dodat- kien sądkowy uzasadneśnialicych ny. analyelékto-statejcznowt. zmiekczazal- ayelzy zredukowat oboroly.

Anjyaliczne

60° 800

7,0 Opója-

0

0

0

3:15 2,16 85 4

Program przaznaczony do prania oziąży dla osób o wrazjiwę skórza np. dla dźcid.

Wirowanie-

1000 7,0 Opója-

X

X

X

0:17

0,06

-

-

Odwirowane prania np. po praniu reczynym.

Pranie rregzone 30x 600

25 Opója-

X

0

0

1:40 0,35 75 3 Barpozo detkaine tarkiny.

Sport

30° 800

3,5 Opója Opója

0

0

1:16 0,32 47 2 Oziłez

sporotowa.

Jeans

30° 800

3,5 Opója Opója

0

0

1:25 0,33 46 2 Bṛnduna

bawetha, syrn etyki, pranie

Kolorowe, tarkiny itiene.

Koszlei

60° 600

3,5 Opója Opója

X

0

0

1:50 0,96 49 2 Bṛnduna

bawetha, oziże syntetyczna

Codzienne 60° 60° 1000 3,5

Opója Opója

0

0

1:00 0,96 30 1 Bṛnduna

bawetha, pranie kolorowe.

kłaty iniane.

Pranie krakike 15C

30° 800

2,5 Opója-

X

0

0

0:15 0,10 30 1 Lecko

zabudzona, pzeoporona

odize z bewahny, tarkiny inianych.

○ Zastosować detergent lub środek do zmiękczania, jeśli konieczne,
- Wymagany detergent, bez którego pranie będzie nieskuteczne
x Niemożliwe zastosowanie detergentu lub środka do zmiekczania.

* - standardowe programy prania tkanin bawełnianych w 60 °C i 40 °C.

Są to programy odpowiednie do prania tkanin bawełnianych normalnie zabrudzonych. Są jednocześnie najbardziej efektywnymi programami pod względem łącznego zużycia energii i wody do prania tego rodzaju tkanin.

Uwaga: Rzeczywista temperatura wody może się różnić od zadeklarowanej temperatury cyklu.

UWAGA: Wyżej wymieniony czas jest wyłącznie prognozą i może odbiegać od rzeczywistego czasu prania, w zależności od temperatury, ciśnienia wody, wiełości wsadu itp. Czas jest automatycznie aktualizowany w trakcie prania, dopuszczalne są jego chwilowe zatrzymania oraz przeskoki.

Problem Prawdopodobna przyczyna / Rozwiązanie
Pralka nie działa	- Odkręcić kran- Wyczyczyścić sitko na wężu doprowadzającym- Zamknąć drzwiczki pralki- Nacisnąć przycisk [Start/Pauza]
Wycieki wody	- Podłączyć prawidłowo przewód dopływu wody.
Nieodwirowany wsad w pralce	- Ponownie równomiernie załadować wsad w bębnie, oczyścić filtr pompy.
Nieprzyjemny zapach w bębnie pralki	- Uruchomić cykl o wysokiej temperaturze, bez wsadu, z detergentem.
Brak wody w bębnie	- Odkręcić kran z wodą zasilającą.
Woda pozostająca w komorze środka zmiękczającego	- Należy docisnąć „grzybek”, który znajduje się w komorze środkowej.
Pranie żle wypłukane	- Prawidłowo dozować środek piorący, w zależności od zabrudzeń i twardości wody (patrz zalecenia na opakowaniu środka piorącego)- Wyczyścić filtr pompy
Pralka nie napełnia się wodą	- Odkręcić zawór wody- Sprawdzić nastawę programu- Sprawdzić ciśnienie wody- Podłączyć ponownie przewód dopływu wody- Zamknąć drzwiczki pralki- Sprawdzić czy przewód dopływu wody nie jest zagięty lub zablokowany
Jednoczesny dopływ i odpływ wody.	- Sprawdzić czy koniec węża odpływu znajduje się powyżej poziomu wody w pralce (wąż powinien być na wysokości w przedziale 0,6 m -1 m.
Nieprawidłowy odpływ wody	- Sprawdzić filtr pompy- Sprawdzić przewód odpływu- Sprawdzić wysokość węża odpływu, która powinna być na wysokości 0,6 -1 m od podłogi
Wibracje pralki	- Sprawdzić, czy zostały usunięte zabezpieczenia transportowe- Wypoziomować pralkę- Zablokować nożki (dokręcić nakrętki)
Piana z pojemnika detergentów	- Zmniejszyć dawkę stosowanego detergentu- Sprawdzić twardość wody oraz ilość użytego detergentu jak również rodzaj detergentu zastosowanego w bębnie pralki
Przerwanie pracy pralki przed zakończeniem programu	- Sprawdzić zasilanie elektryczne, dopływ i odpływ wody.
Hałas spowodowany pracą pom-py odpływu po usunięciu wody	- Woda została usunięta z bębna, ale pozostała nieznaczna ilość wody w pompce i przewodzie odpływu. Ciągła praca pompki odpływu powoduje zasysanie powietrza oraz charakterystyczny hałas, który nie oznacza żadnej nieprawidłowości.
Krótkie przerwy pracy podczas cyklu prania	- W pralce jest automatycznie uzupełniana ilość wody- Przerwa spowodowana usuwaniem nadmiernej piany

Wyświetlanie kodów błędów pralki

Pralka posiada system alarmowy, który przy po mo cy „KO DÓW BŁĘDÓW” wyświetlanych na wyświetlaczu, pomaga w razie wy stą pie nia drob nych pro ble mów zwią za nych z nie prawi dło wą eks pło ata cją. System wyświetlania „KODÓW BŁĘDÓW” pozwala zlokalizować i ustalić ich przyczynę.

Wykrycie błędu sygnalizuje zaświecenie się wskaźników wg poniższej tabeli:

Wskazanie wyświetlacza	Przyczyna Rozwiązanie
E01	Drzwi pralki są otwarte	Zamknąć drzwi pralki, sprawdzić czy odzież nie jest przytrzaśnięta drzwiami
E02	Niskie ciśnienie wody; brak wody w pralce	Odkręcić zawór wody, sprawdzić wąż dopływu wody oraz filtr, sprawdzić ciśnienie wody
E03	Nieprawidłowy odpływ wody	Sprawdzić pompę odpływu wody oraz filtr
E04	W pralce znajduje się zbyt dużo wody	Spróbować uruchomić ponownie lub skontaktować się z CENTRUM SERWISOWYMtel 801 801 800.

KONSERWACJA I CZYSZCZENIE

Do czyszczenia obudowy i części plastikowych wyrobu nigdy nie używać roz pusz czal ni ków oraz ostrych, ściernych środków czyszczących (np. prosz ków czy mleczek do czysz cze nia)! Stosować tylko delikatne środki myjące w płynie oraz miękkie szmatki. Nie używać gąbek.

I. Czyszczenie filtra pompy

• Odłączyć pralkę z sieci elektrycznej,
• Zakręcić zawór wody,
• Za pomocą ręki bądź wkrętaka płaskiego otworzyć pokrywę filtra.

Filtr pompy czyścić co około 20 prań. Zaniedbanie czyszczenia filtra powoduje trudności z odprowadzeniem wody z pralki!

• Wyjąć i oczyścić filtr.

Filtr pompy

Ponowny montaż filtra - kolejność odwrotna.

II. Oczyszczanie zaworu dopływu wody

• Odkręcić wąż dopływu wody,
• Chwycić szczypcami za trzpień siateczki filtra,
• Wyjąć i oczyścić filtr (za pomocą pędzelka).

Ponowny montaż filtra - kolejność odwrotna.

III. Czyszczenie szuflady detergentów - należy czyścić co najmniej raz na miesiąc.

- Wyciągnąć pojemnik (nacisnąć jednocześnie ogranicznik wy su wu).

- Oczyscić pod bieżącą woda (ewentualnie szczotką lub kawałkiem tkaniny).

- Wsunąć po jem nik

I. Środki piorące i uszlachetniające

Zalecane jest stosowanie środków piorących ogólnego przeznaczenia w proszku lub w płynie dla pełnego zakresu temperatur zgodnie z zaleceniami producenta detergentu podanymi na opakowaniu.

Środki piorące

- Środek piorący wsypywać do komory po jem ni ka ozna czo nej sym bo lem.

- Środek piorący do prania wstępnego wsypywać do ko mo ry po jem ni ka ozna czo nej sym bo lem .

Płynne środki piorące

- Zamontować dostarczoną płytkę w komorze 11 (rys. poniżej).

●Płynny środek piorący włać do komory pojemnika oznaczonej

Środki zmiękczające dodawane do płukania

- Środek zmiękczający wlewać do środkowej komory pojemnika oznaczonej symbolem 📋.

- Nie przekraczać oznaczonego na komorze pojemnika poziomu maksymalnego. Środek zostanie pobrany do ostatniego płukania.

II. Pierwsze pranie

Przed pierwszym praniem należy wykonać jeden cykl o wysokiej temperaturze bez wsadu zgodnie z poniższą procedurą:

• Podłączyć pralkę do zasilania
• Odkręcić zawór wody
• Nastawić pokrętło programatora na pranie o wysokiej temperaturze
• Dodać odpowiedni detergent i nacisnąć przycisk [Start/Pauza].

III. Zabrudzenia

Uporczywe plamy

Przed praniem bieliznę potraktować dodatkowo od pla mia czem zgodnie z instrukcją stosowania

Silne zabrudzenia:

• Jednorazowo prać mniejsze ilości bielizny
• Dodawać więcej środka piorącego
• Po praniu silnie zabrudzonej odzieży (np. odzieży roboczej) lub odzieży, która traci włókna za le ca się w celu prze płu ka nia pral ki uru cho mie nie pro gra mu pra nia o tempo obez wsa du np. BAWEŁNA.

Niewielkie zabrudzenia:

- Patrz pkt. "Oszczędzanie".

IV. Oszczędzanie

Ograniczenie zużycia energii i wody

Małe ilości bielizny z niewielkimi zabrudzeniami należy prać stosując odpowiedni program prania np. PRANIE KRÓTKIE.

Dodatkowo pralka posiada system wykrywania mniejszej ilości załadunku. Na programie: Bawełna w przypadku małego załadunku pralka zredukuje zużycie wody i energii oraz skróci czas prania.

V. Twardość wody

Woda twarda powoduje odkładanie się kamienia.

Informacje o twardości wody można uzyskać w naj bliż szej Stacji Wodociągowej.

Zaleca się stosowanie środków zmiękczających wodę do każdego prania.

VI. Zanik napięcia (pamięć progra

Wyłączenie pralki z sieci lub zanik napięcia nie powodują kasowania programu. Program jest za pa mię ty wa ny i będzie kontynuowany po po now nym pojawieniu się napięcia.

Podczas braku zasilania nie należy otwierać drzwi pralki.

VII. Załadunek

Maksymalna pojemność bębna 7 kg:

Załadunek odzieży do bębna pralki zgodnie z poniższymi zaleceniami:

• bawełna, dżinsy, odzież dziecięca - max pełen bęben (nie wciskać odzieży do bębna na siłę gdyż spowoduje to pogorszenie jakości prania!)
• syntetyki - max 1/2 bębna
• wełna, jedwab, tkaniny delikatne - max ok. 1/3 bęb na

UWAGA! Nie przeładowywać pralki! Przeładowanie pralki może być przyczyną uszkodzeń pranej odzieży!

Maksymalna ilość ładunku, w zależności od programu, podana jest w tabeli programów.

VIII. Kontrola rozłożenia wsadu	W sterowniku elektronicznym pralki za war ty jest układ kontroli wy wa że nia.Przed wykonaniem wirowania układ spraw dza roz miesz cze nie odzieży w bęb nie.W wypadku wykrycia zbyt dużego nie wy wa że nia układ kil ka krot nie próbuje zmie nić uło że nie odzieży w pralce. Cza sa mi próby te nie wystarczą do od po wied nie go roz miesz cze nia odzieży (w przy padku fro to wych szlafroków pra nych wraz z innymi ty pa mi odzie ży, prze ście ra deł, które re skręciły się w kulę za my ka jąc w so bie inne przed mio ty).Układ może wtedy zareagować na dwa sposoby:zaakceptować nierównomierne roz miesz cze nie odzie ży, ale zmniej szyć pręd kość wi ro wa nia,stwierdzić, że odzież jest roz miesz czo na zbyt nie rów no mier nie i nie ze zwo lić na wi ro wa nie.W obu przypadkach po zakończeniu pra nia, należy otwo rzyć drzwi pralki, uło żyć ręcznie pranie, zamknąć drzwi i wybrać ponownie pro gram wirowanie.
IX. Blokada drzwi	Pralka wyposażona jest w blokadę, która unie może li wia otwarcie drzwi pralki podczas prania. Po zakończeniu programu prania pralka automatycznie odblokowuje drzwi.W celu otwarcia drzwi w trakcie programu prania należy nacisnąć przycisk PAUZA i odczekać ok. 2 min na odblokowanie drzwi.UWAGA 1: Jeżeli w bębnie znajduje się woda lub jest wysoka temperatura otwarcie drzwi nie jest możliwe.UWAGA 2: Podczas niektórych etapów prania otwarcie drzwi nie jest możliwe.
X. Tkaniny delikatne	Program:Wybrać odpowiedni program prania (WEŁNA, PRANIE RĘCZNE).Załadunek:Nie przeładowywać pralki, max 1/3 bębna, patrz p. VII Załadunek
XI. Dozowanie	Zgodnie z zaleceniami producenta środków pio rą cychZbyt mało środka piorącego:Pranie szarzejeTworzą się grudki tłuszczy, osadza się kamieńZbyt dużo środka piorącego:Silne pienienie sięSłaba skuteczność prania, niedostateczne wypłukanie detergentu z tkaniny

• Typ
• Napięcie znamionowe
  220-240V / \~50Hz.
• Moc znamionowa
  2200 W
• Zabezpieczenie nadmiarowo-prądowe 10 A
• Pojemność bębna max 7 kg
• Ciśnienie wody
  min 0,01 MPa (0,1 bar)
  max 1 MPa (10 bar)
• Wymiary W x S x G
  845 / 597 / 527 [mm]
• Ciężar
  68,5 kg
• Spełnia wymagania przepisów UE: norma PN-EN 60456.

EAWM7102CD

Badanie do etykiety zgodnie z PN-EN 60456 na standardowych programach prania tkanin bawełnianych:

• Bawełna 60°C przy pełnym załadowaniu
• Bawełna 60°C przy częściowym załadowaniu

• Bawełna 40°C przy częściowym załadowaniu

• średnie roczne zużycie wody wynosi 10337 l/rok,

• średnie ważone zużycie energii elektrycznej wynosi 195 kWh/rok

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej

- Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem.

Obsługa posprzedażna

W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort korzystania z naszego wyrobu.

Proszę z tabliczki znamionowej wpisać tutaj typ i nr fabryczny pralki

Typ...... Nr fa brycz ny......

• Szybka i profesjonalna pomoc
• Jeden ogólnopolski numer zgłoszeniowy
• Telefoniczne porady w zakresie eksploatacji wyrobu
• Terminowa i fachowa realizacja zleceń

Amica

Centrum Serwisowe

801 801 800

(Zgodnie z Rozporządzeniem Delegowanym Komisji (UE) nr 1061/2010 z dnia 28 września 2010 r. uzupełniającym dyrektywę Parlamentu Europejskiego i Rady 2010/30/UE w odniesieniu do etykiet efektywności energetycznej dla pralek dla gospodarstw domowych oraz Rozporządzeniem Komisji (UE) nr 1015/2010 z dnia 10 listopada 2010 r. w sprawie wykonania dyrektywy 2009/125/WE Parlamentu Europejskiego i Rady w odniesieniu do wymogów dotyczących ekoprojektu dla pralek dla gospodarstw domowych).

Nazwa dostawcy/znak towarowy	Amica Wronki S.A.
Typ	EAWM7102CD
Pojemność znamionowa 7,0 kg
Klasa efektywności energetycznej1)2)	A++
Ważone roczne zużycie energii AE_c^3)	195 kWh/rok
Zuzycie energii w cyklu dla standardowego programu prania tkanin bawełnianych:
- w 60°C przy pełnym załadowaniu E_t,60	1,06 kWh
- w 60°C przy częściowym załadowaniu E_t,601/2	0,69 kWh
- w 40°C przy częściowym załadowaniu E_t,401/2	0,63 kWh
Zużycie energii w trybie wyłączenia P_o	0,5 W
Zużycie energii w trybie czuwania P_l	1,0 W
Ważone roczne zużycie wody AW_c^4)	10337 l/rok
Zużycie wody w cyklu dla standardowego programu prania tkanin bawełnianych:
- w 60°C przy pełnym załadowaniu W_t,60	50 l
- w 60°C przy częściowym załadowaniu W_t,601/2	45 l
- w 40°C przy częściowym załadowaniu W_t,401/2	45 l
Klasa efektywności wirowania2)	C
Wilgotność resztkowa D 62 %
Maksymalna szybkość wirowania2)	1000 obr / min
Czas trwania „standardowego programu prania tkanin bawełnianych w 60°C” przy pełnym załadowaniu	205 min.
Czas trwania „standardowego programu prania tkanin bawełnianych w 60°C” przy częściowym załadowaniu	165 min.
Czas trwania „standardowego programu prania tkanin bawełnianych w 40°C” przy częściowym załadowaniu	160 min.
Poziom hałasu:
- podczas fazy prania 58 dB(A) re 1 pW
- podczas fazy wirowania 77 dB(A) re 1 pW
Sprzęt przeznaczony do zabudowy Nie

1) Klasa efektywności energetycznej w skali od A+++ (bardziej efektywna) do D (mniej efektywna).

2) W przypadku standardowego programu prania tkanin bawełnianych w 60°C i 40°C przy pełnym i częściowym załadowaniu.

^3) Szacowane ważone roczne zużycie energii na podstawie 220 standardowych cykli prania w przypadku programów prania tkanin bawełnianych w 60°C i 40°C przy pełnym i częściowym załadowaniu oraz zużycie w trybach niskiego zużycia energii. Rzeczywiste zużycie energii zależy od sposobu użytkowania urządzenia.

^41 Szacowane ważone roczne zużycie wody na podstawie 220 standardowych cykli prania w przypadku programów prania tkanin bawełnianych w 60°C i 40°C przy pełnym i częściowym załadowaniu. Rzeczywiste zużycie wody zależy od sposobu użytkowania urządzenia.

Amica Wronki S.A.

ul. Mickiewicza 52

64-510 Wronki

tel. [phone]

fax [phone]

www.amica.com.pl

Amica

Centrum Serwisowe

801 801 800
