INSTRUKCJA OBSŁUGI KCH 6560 B Kernau

Dziękujemy za zainteresowanie naszą ofertą i gratulujemy wyboru.

Naszym celem jest zaoferowanie Wam produktów o wysokiej jakości, które spełnią Wasze oczekiwania. Opisywane urządzenie zostało wyprodukowane w nowoczesnych zakładach i dokładnie przetestowan pod względem jakości. Niniejsza instrukcja została opracowana ułatwienia obsługi urządzenia, które wyprodukowano z wykorzystaniem najnowszej technologii gwarantującej zaufanie i maksymalną wydajność. Przed przystąpieniem do korzystania z urządzenia należy uważnie zapoznać się z niniejszą instrukcją, ponieważ zawiera podstawowe informa dotyczące bezpiecznej instalacji, konserwacji i obsługi. W sprawie instalacji urządzenia należy zwrócić się do najbliższego autoryzowanego serwisu.

WAŻNE

Tabliczka znamionowa piekarnika powinna być widoczna nawet zainstalowaniu piekarnika oraz po otwarciu drzwi piekarnika. F zamawiania części zamiennych należy zawsze podać zawartą na niej specyfikację, co umożliwia identyfikację urządzenia.

UWAGA

Instrukcja zawiera ważne informacje dotyczące użytkowania i konserwacji urządzenia, dlatego prosimy o uważne zapoznanie się z prostymi instrukcjami i o przestrzeganie ich, co umożliwia Państwu osiągani znakomitych rezultatów użytkowania. Prosimy także o przechowywanie poniższej instrukcji w bezpiecznym miejscu, bo można było z niej skorzystać.

Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia mienia lub osób powstałem wyniku błędnego montażu lub niewłaściwego użytkowania urządzenia.

SPIS TREŚCI

1. INFORMACJE NA TEMAT BEZPIECZEŃSTWA .... 5

• Nigdy nie rób .... 5
• Zawsze rób 6

2. INSTALACJA URZĄDZENIA 8

• Montaż Klapki V-Flap 8
• Instalacja 9
• Wskazówki odnośnie instalacji przewodu wentylacyjnego 11

3. ROZPOCZĘCIE UZYTKOWANIA OKAPU KUCHENNEGO ..... 12

• Panel sterowania Led 12
• Wskazówki podczas awarii urządzenia 14

4. CZYSZCZENIE I KONSERWACJA 15

• Zalecenia ogólne 15
• Stal nierdzewna 15
• Panel sterujący 15
• Filtry przeciwłuszczowe 16
• Filtr węglowy - okap nie jest wyposażony w ten rodzaj filtru .... 16
• Wymiana żarówki 17
• Proces wymiany żarówki 17

5. OCHRONA ŚRODOWISKA 19

- Informację dotyczące demontażu 19

1. INFORMACJE NA TEMAT BEZPIECZEŃSTWA

Niniejsza instrukcja obsługi informuje o odpowiedniej instalacji oraz użytko okapu kuchennego. Prosimy o uważne zapoznanie się z tą instrukcją przed pierwszym użytkowaniem sprzętu.

Instrukcja powinna być przechowywana w bezpiecznym miejscu, aby móc w razie konieczności zajrzeć.

Nigdy nie rób:

• Nie używaj okapu bez wcześniej zamontowanego filtru przeciwtłuszczowego lub gdy filtry są zbyt zabrudzone, aby ich używać.
• Nie instaluj tego urządzenia powyżej kuchenki wyposażonej w wysokiego grilla.
• Nie pozostawiaj bez nadzoru rozgrzanych patelni, gdyż rozgrzane tłuszcze lub oleje mogą ulec samozapłonowi.
• Nie pozostawiaj zapalonych planików pod okapem kuchennym.

• W przypadku uszkodzenia okapu, nie podejmuj próby użytkowania.
• Nie pal pod okapem kuchennym.

UWAGA:

Dostępne części urządzenia mogą się rozgrzać, kiedy są użytkowanie wraz z urządzeniami przeznaczonymi do gotowania.

• Minimalna odległość między rusztem a najniższą częścią okapu (w przykiedy okap zainstalowany został powyżej kuchenki gazowej) powinna wynosić co najmniej 65cm.
• Powietrze nie może być odprowadzane do kanału spalinowego, który usuwania oparów z urządzeń spalających gaz lub inne paliwa.

Zawsze odłączaj źródło prądu podczas instalacji lub konserwacji urządze np. w przypadku wymiany żarówki okapu.

• Okap musi zostać zainstalowane zgodnie z instrukcjami oraz wymiarami podanymi w tym dokumencie.
• Wszelkie czynności związane z instalacja urządzenia muszą zostać przeprowadzone przez serwisanta lub przez wykfalifikowanego technika / instalatora.
• Zaleca się zutylizowanie wszystkich materiałów opakowania. Dzieci są narażone na niebezpieczeństwo.
• Należy zwracać szczególną uwagę na ostre krawędzie okapu znajdujące się wewnątrz urządzenia, podczas czyszczenia i konserwacji sprzętu.
• Należy upewnić się, iż przewód wentylacyjny nie jest zgięty bardziej niż 90°. Większe zgięcie przewodu może zmniejszyć wydajność okapu.

UWAGA:

Nieprawidłowe podłączenie lub przeprowadzona naprawa urządzenia zwiększa ryzyko porażenia prądem.

UWAGA:

Przed uzyskaniem dostępu do zacisków wszystkie obwody zasilające mu odłączone.

• Zawsze umieszczaj pokrywki na garnki lub patelnie podczas gotowania na kuchni gazowej.
• Kiedy włączona jest opcja wyciągu, powietrze z pokoju zostaje usunięte poprzez okap. Zaleca się, aby zostały odpowiednie parametry wentylacji uwz Okap usuwa zapachy ale nie parę wodną.

- Ten okap przeznaczony jest wyłącznie do użytku domowego.

- Jeżeli kabel przyłączeniowy został uszkodzony, musi zostać wymieniony na nowy przez producenta, autoryzowanego serwisanta lub odpowiednio wykwalifikowanego technika, aby uniknąć niebezpieczeństwa.

- To urządzenie może być użytkowane przez dzieci powyżej 8 roku osoby z ograniczoną zdolnością fizyczną, sensoryczną lub psychiczną l odpowiedniego doświadczenia i wiedzy jeżeli pozostają pod nadzorem lub zostali poinformowani o prawidłowym użytkowaniu sprzętu oraz rozumieją istni ryzyko niebezpieczeństwa. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja sprzętu nie powinna być przeprowadza przez dzieci bo osoby odpowiedzialnej.

Przed uzyskaniem dostępu do zacisków wszystkie obwody zasilające mu odłączone.

AGA:

Urządzenie oraz dostępne jego części podczas użytkowania mogą się rozgrzać. Należy uważać, aby nie dotykać rozgrzanych elementów. Dzieci poniżej 8 rok powinny użytkować sprzętu, chyba że są nadzorowane przez osoby odpowiedzialne za ich bezpieczeństwo.

- Pomieszczenie powinno być odpowiednio wentylowane, podczas jednoczesneg użytkowania okapu oraz urządzeń spalających gaz lub inne paliwa.

- Istnieje ryzyko niebezpieczeństwa podczas niezgodnego z instrukcją czyszczenia urządzenia.

- Przepisy odnośnie odprowadzania powietrza muszą zostać uwzględnione.

- Zaleca się regularne czyszczenie okapu, postępując zgodnie z załączoną instrukcja w sekcji Czyszczenie i konserwacja.

- Ze względów bezpieczeństwa do instalacji lub naprawy sprzętu zaleca się używanie tego samego rozmiaru śrub.

- Szczegółowe informacje na temat czyszczenia i konserwacji urządzenia znajdują się w sekcji Czyszczenie i konserwacja.

- Czyszczenie i konserwacja urządzenia nie powinna być przeprowadzana dzieci bez nadzoru.

- Jeżeli jednocześnie pracuje okap i inne urządzenia zasilane energią inną niż prąd elektryczny zaleca się, aby podciśnienie w pomieszczeniu nie przekraczało 4 Pa (4 x 10-5 bar).

U!WAGA:

Ryzyko pożaru: nie przechowuj przedmiotów łatwopalnych na powierzchni przeznaczonej do gotowania.

- Czyszczenie parowe nie jest zalecane do tego rodzaju urządzenia.

- NIGDY nie próbuj ugasić ognia wodą, wyłącz urządzenie i przykryj np. pokrywką lub kocem gaśniczym.

2. INSTALACJA URZĄDZENIA

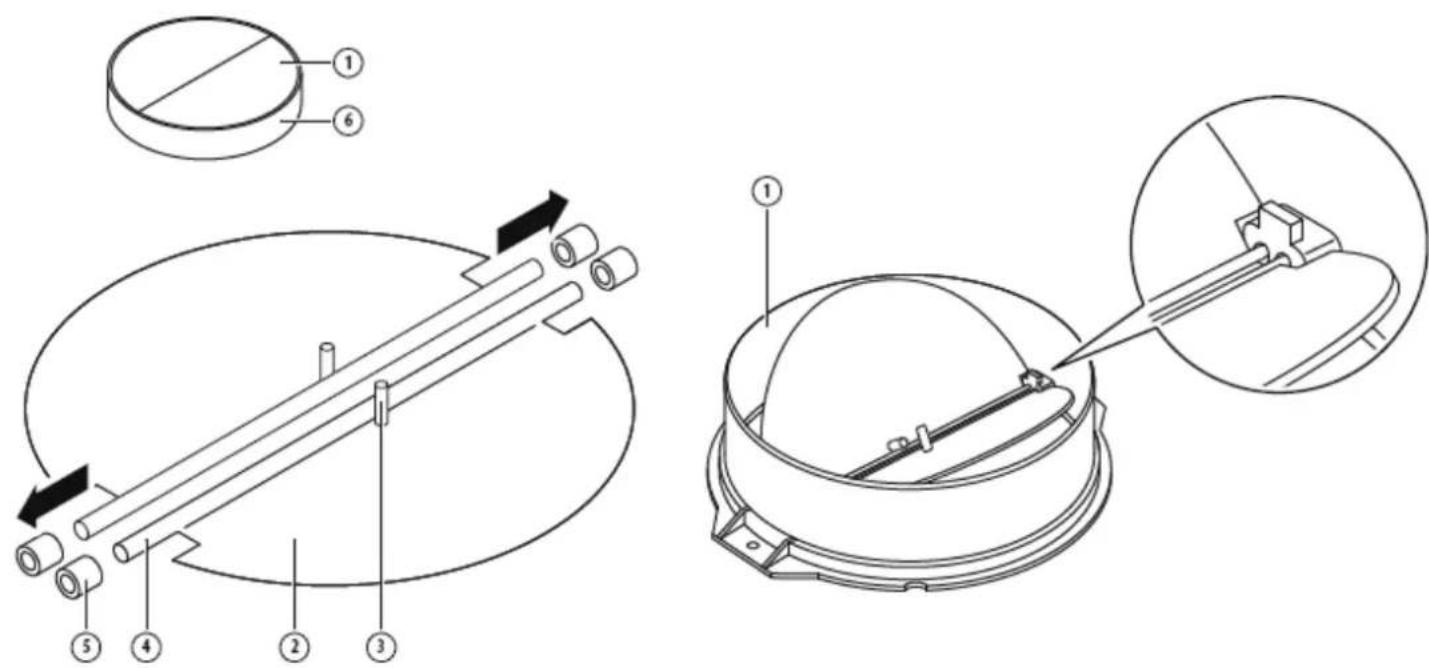

Montaż Klapki V-Flap

Jeżeli okap nie został wyposażony w klapkę V-Flap, powinno się zamontować dwie półokrągłe części do jego korpusu. Poniższe rysunki pokazują przykładów klapki V-Flap, gniazdo może być różne w zależności od modelu oraz konfiguracji.

Aby poprawnie zamontować klapkę V-flap należy:

• Zamontuj dwie półokrągłe części (1) do korpusu (6).
• Bolec (3) powinien zostać umieszczony w kierunku ku górze.
• Oś (4) powinna zostać umieszczona w otworach (5) na korpusie.
• Powtórz czynności do drugiej półokrągłej części klapki.

Jeśli masz wylot na zewnątrz, okap kuchenny można podłączyć, jak pokazano poniżej, za pomocą kanału wyciągowego (emalia, aluminium, elastyczna rura lub niepalny materiał o średnicy wewnętrznej 150 mm).

1. Przed instalacją wyłącz urządzenie i wyjmij gniazdka.

Pic 1

1. Okap kuchenny powinien zostać zainstalowany w odległości 65-75cm powyżej płyty kuchennej dla jak najlepszej wydajności.

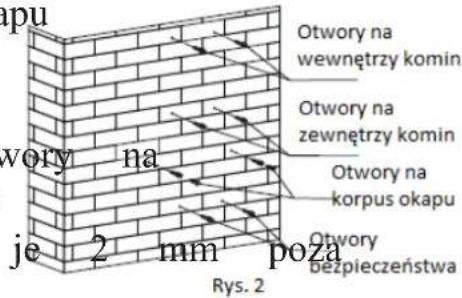

2. Za pomocą wiertła o średnicy 8 mm wykonaj 8 otworów w ścianie w miejscu zarezerwowanym na instalację komina i korpusu okapu kuchennego. Zobacz zdjęcie 2.

3. Wlóż kołki rozporowe w wywiercone otv korpus okapu, przymocuj 2 sztuki wkrętu podpierającego ST4 * 40 mm do połowy, pozostawiając ścianą. Zobacz zdjęcie 2.

1. Zawieś okap kuchenny na śrubach wsporczych.

2. Wlóż śrubę samogwintującą ST4 * 30 mm w otwory bezpieczeństwa i dokręć ją całkowicie, aby zapewnić prawidłowe zamocowanie okapu kuchennego. Uwaga: Dwa otwory wentylacyjne są umieszczone na tylnej obudowie o średnicy 6 mm (patrz rys. 3).

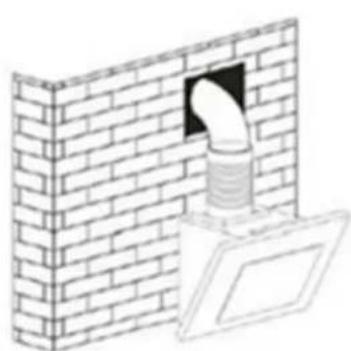

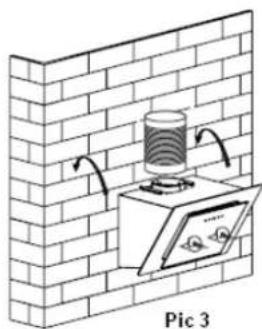

1. Przymocuj rurkę rozprężną do wylotu, jak pokazano poniżej. Zamocuj rurkę rozprężną na wylocie za pomocą opaski kablowej. Podnieś rurkę rozprężną, tak aby wyszła ze ściany przez otwór w ścianie. Patrz rys 4.

Pic 4

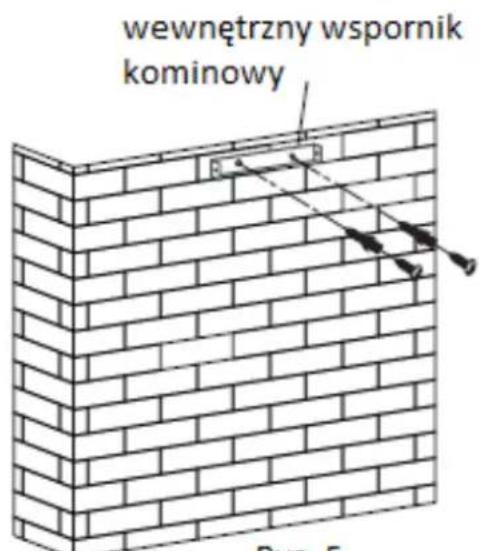

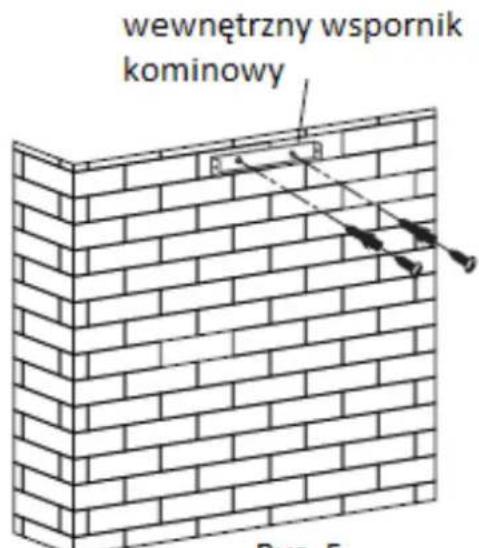

1. Zamontuj wewnętrzny wspornik komina: Użyj śrub ST4 * 40, aby zamontować wewnętrzny wspornik komina na ścianie (patrz rys 5).

Rys. 6

Rys. 5

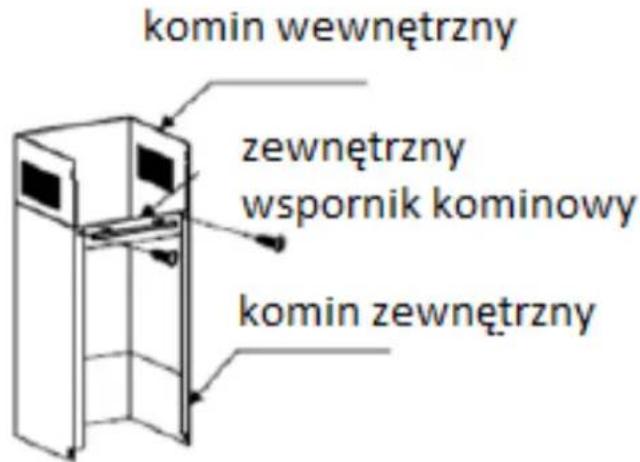

1. Zamontować zewnętrzny wspornik komina na zewnętrznym kominie za pomocą 2 śrub ST4 * 8 mm, upewnić się, że komin wewnętrzny można swobodnie poruszać wewnątrz, patrz Rys. 6.

2. Zamocuj kominy na okapie: Użyj 2 sztuk wkrętów ST4 * 8mm, aby przymocować zewnętrzny wspornik komina do okapu, a następnie przymocuj zewnętrzny wspornik komina do ściany za pomocą śrub ST4 * 40 mm. Zobacz rys. 7.

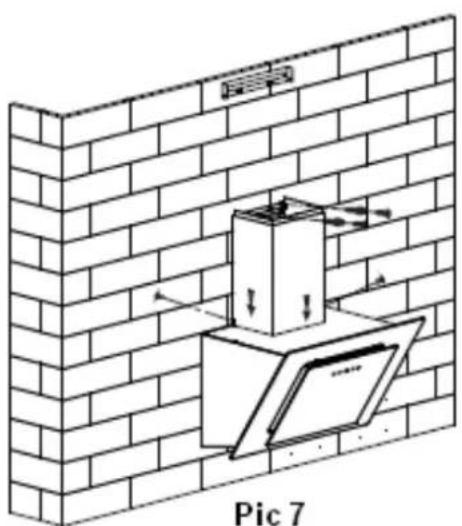

1. Dostosuj wysokość wewnętrznego komina do położenia wewnętrznego wspornika komina i przymocuj go za pomocą 2 sztuk śrub ST4 * 8 mm. Zobacz rys. 8.

Wskazówki odnośnie instalacji przewodu wentylacyjnego

Aby uzyskać optymalny wyciąg powietrza należy ściśle przestrzegać poniższych zasad:

• Przewód wylotowy powinien być krótki i prosty.
• Nie zmniejszaj rozmiaru ani nie ograniczaj kanału wylotowego.
• W przypadku korzystania z elastycznego kanału należy zawsze go naciągnąć, aby zminimalizować straty ciśnienia.
• Nieprzestrzeganie tych podstawowych instrukcji obniży wydajność i zwi poziom hałasu okapu kuchennego.
• Wszelkie prace instalacyjne muszą być wykonywane przez wykwalifików elektryka lub kompetentną osobę.
• Nie należy podłącać systemu kanałów okapu do żadnego istniejącego system wentylacji, który jest używany w jakimkolwiek innym urządzeniu, takim jak rura grzewcza, rura gazowa, rura z gorącym powietrzem.
• Kąt zgięcia rury wentylacyjnej nie powinien być mniejszy niż 120°; skierować rurę poziomo, lub alternatywnie rura powinna podnosić się od punktu początkowego i powinna być prowadzona do ściany zewnętrznej.

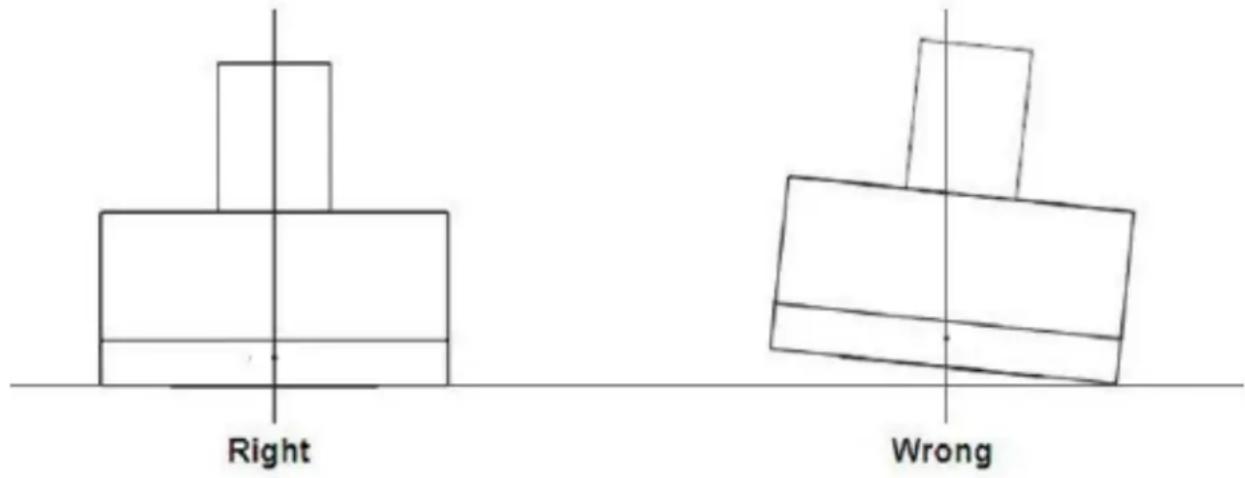

• Po instalacji upewnij się, że okap kuchenny jest wypoziomowany, a gromadzenia się tłuszczu na końcach.

Upewnij się, ze kanał wylotowy wybrany do instalacji jest zgodny z normami i jest ognioodporny.

⚠️ UWAGA:

Ze względów bezpieczeństwa należy używać tylko śrub mocujących lub montażowych tego samego rozmiaru, które są zalecane w niniejszej instrukcji obsługi.

Niezainstalowanie śrub lub urządzenia mocującego zgodnie z niniejszą instrukcją może spowodować zagrożenie elektryczne.

3. ROZPOCZĘCIE UŻYTKOWANIA OKAPU KUCHENNEGO Panel sterowania Led

Okap wyposażony jest w 4 przyciski sterujące:

Lampka dekoracyjna

Oświetlenie

Szybkość pracy

Przycisk On / Off

Instrukcja obsługi przycisków sterujących:

1. Włączanie:

- Po podłączeniu okapu do zasilania, wszystkie przyciski zostaną podświetlone oraz usłyszysz sygnał dźwiękowy. Wyświetlacz LED jest zablokowany, okap znajduje się w trybie czuwania.

2. Oświetlenie

- Naciśnij ikonę — podświetlenie tego przycisku oraz ośw włączone. Naciśnij ponownie, aby wyłączyć oświetlenie oraz podświet przycisku. Podczas pracy okapu można włączać oraz wyłączać oświetlenie. Lampa oświetlenia działa osobno i nie jest sterowana przyciskiem zasilania.

3. Przycisk On / Off

- Naciśnij ikonę ⏻, okap zacznie działać na najniższym poziomie a wyświetlacz LED będzie pokazywał cyfrę 1. Naciśnij z powrotem 📁okap przestanie działać. Poziom szybkości może być jedynie ustawiony po przełączanie nacisku zasilania.

- Po wyłączeniu okapu poprzez 📋 przycisk oraz naciśnięciu go ponownie, silni okapu zacznie działać na poprzednio ustawionym poziomie szybkości.

4. Przycisk wyboru poziomu szybkości

- Ten okap posiada 3 poziomy szybkości, (wolny, średni, szybki), po pożadanego poziomu szybkości wyświetlacz LED będzie wskazywał odpowiednio 1, 2 lub 3.

- Po włączeniu okapu poprzez przycisk zasilania, okap będzie działał na najniższym biegu a wyświetlacz będzie wskazywał cyfrę 1.

- Po naciśnięciu przycisku 📋 okap zacznie działać na średnim poziomie, a wyświetlacz LED będzie wskazywał cyfrę 2. Po powtórnym naciśnięciu tego przycisku okap zacznie działać na najwyższym poziomie szybkości a wyświetlacz będzie wskazywał cyfrę 3.

- Podczas użytkowania okapu, można zmieniać dowolnie ustawienie pozio szybkości poprzez wielokrotne naciskanie przycisku . Okap będz w sekwencji: wolny, średni, szybki, wolny, średni, szybki...

5. Przycisk lampki dekoracyjnej

- Włącz zasilanie po raz pierwszy, naciśnij przycisk lampy dekoracyjnej, a światło zostanie domyślnie włączone. Naciśnij ponownie, lampa dekoracyjna wyłączy się. Powyższe kroki można powtórzyć. Lampa dekoracyjna działa osobno sterowana przyciskiem zasilania.

- Kiedy kolor lampy dekoracyjnej ma stały kolor w stanie regulacji światła (patrz 5.3.1), naciśnij przycisk lampy dekoracyjnej w tym czasie. Kolor świi dekoracyjnych jest automatycznie domyślnie ustawiony na kolor pamięci. Naciśnij ponownie, lampa dekoracyjna wyłączy się. Powyzsze kroki można powtórzyć.

- Naciśnij i przytrzymaj przycisk lampki dekoracyjnej prze 3 sekundy, aby włączyć opcję wyboru koloru lampki dekoracyjnej. Na początku niebieski ko stopniowo przechodzi z ciemnego do jasnego. Kiedy niebieskie światło osiągnie najjaśniejszy odcień włączy się kolor zielony. Kiedy zielone światło osiągnie najjaśniejszy odcień, włączy się kolor niebieski i będzie stopniowo się przyciemniał z jasnego do ciemnego. Po zgaśnięciu niebieskiego światła, włączy się światło czerwone i przechodzić będzie z odcienia ciemnego do jasnego. Kiedy czerwone światło jest najjaśniejsze, pojawi się kolor zielony i przechodzić będzie z najjaśniejszego odcienia do najciemniejszego. Kiedy kolor zielony zgaśnie, pojawi się kolor niebieski, który będzie przechodził od ciemnego do jasne. Kiedy światło niebieskie jest najjaśniejsze, zarówno światło niebieskie jak i czerwone pozostają najjaśniejsze. Następnie zielone światło stopniowo za się od ciemnego do jasnego. Kiedy niebieskie, czerwone i zielone światła pozostaną jasne przez około 2 sekundy, światła czerwone i zielone ściemnieją od jasnego do ciemnego koloru. Lampa dekoracyjna będzie niebieska po zgaszeniu czerwonego i zielonego koloru. Automatyczny tryb wyboru koloru będzie działał wielokrotnie. Jeśli chcesz, aby oświetlenie dekoracyjne zatrzymało się na wybranym przez Ciebie kolorze przytrzymaj przez chwilkę przycisk lampki dekoracyjnej. Tryb automatycznej zmiany koloru zostanie zatrzymany i będziesz mógł cieszyć się wybranym przez siebie kolorem oświetlenia. Naciśnij i przytrzymaj przycisk lampki dekoracyjnej przez 3 sekundy, lampka ko lampka dekoracyjna zgasną.

- Gdy kolor lampki dekoracyjnej znajduje się w trybie automatycznej regulacji koloru lampki dekoracyjnej, naciśnij jeden raz przycisk lampki dekoracyjnej, kolor światła wstrzyma kolor w tej chwili. Następnie ponownie naciśnij przycisk lampki dekoracyjnej, aby kontynuować funkcję automatycznej regulacji kolorów.

- Gdy kolor światła dekoracyjnego zostanie zatrzymany na jednym kolorze, naciśnij przycisk lampy dekoracyjnej na 3 sekundy, aby wyłączyć światło. Okap kuchenny automatycznie zapamięta ten kolor jako kolor światła dekoracyjnego.

Wskazówki podczas awarii urządzenia:

Problem Możliwa przyczyna Rozwiązanie problemu
Ikona została podświetlona, ale wyciąg nie działa.	Nie został naciśnięty przycisk wyboru poziomu wyciągu.	Wybierz poziom wyciągu.
	Został uszkodzony przycisk wyboru poziomu wyciągu.	Skontaktuj się z serwisem.
	Wyciąg uległ uszkodzeniu.	Skontaktuj się z serwisem.
Ikona nie została podświetlona, wyciąg nie działa.	Przepalone bezpieczniki.	Wymień bezpieczniki.
	Kabel zasilający poluzowany lub odłączony.	Ponownie podłącz przewód do gniazdka elektrycznego. Włącz gniazdo zasilania.
Wyciek oleju.	Niepoprawnie zainstalowany przewód odprowadzający.	Należy podłączyć raz jeszcze przewód odprowadzający i uszczelnić połączenie.
	Wyciek z połączenia między kominema obudową okapu.	Zdemontuj okap i uszczelnij połączenie.
Oświetlenie nie działa.	Spalone żarówki.	Wymień żarówkę zgodnie z poniższą instrukcją.
Niewydajne zasysanie powietrza.	Odległość między okapem a kuchenką jest zbyt duża.	Zmniejsz odległość do odpowiedniej wartości.
Okap pochyla się.	Śruba mocująca nie jest wystarczająco mocno dokręcona.	Dokręć śrubę wiszącą i ustaw ją poziomo.

⚠️ UWAGA:

Wszelkie naprawy elektryczne tego urządzenia muszą być zgodne z lokal i krajowymi przepisami prawa. W razie wątpliwości należy skontaktować się z centrum serwisowym przed podjęciem którejkolwiek z powyższych czynności. Podcza otwierania urządzenia należy zawsze odłączyć urządzenie od źródła zasilania.

4. CZYSZCZENIE I KONSERWACJA

UWAGA:

- Przed przeprowadzeniem konserwacji lub czyszczenia okap należy odłąc od głównego źródła zasilania. Upewnij się, że okap kuchenny jest w gnieździe ściennym, a wtyczka wyciągnięta.

- Powierzchnie zewnętrzne są podatne na zarysowania i otarcia, dlatego postępować zgodnie z instrukcjami czyszczenia, aby zapewnić najlepszy możliwy efekt bez uszkodzeń.

Zalecenia ogólne

Czyszczenie i konserwacja powinno być przeprowadzane wyłącznie kiedy urządzenie jest chłodne, w szczególności proces czyszczenia. Unikaj pozostawiania suł alkaicznych lub na bazie kwasów (sok z cytryny, ocet itp.) na powierzchni okapu.

Stal nierdzewna

Okap wykonany ze stali nierdzewnej musi być regularnie czyszczony np. co tydzień, aby zapewnić długotrwałe użytkowanie sprzętu. Wycieraj powierzchnię okapu za pomocą suchej, miękkiej ściereczki. Specjalne środki do czyszczenia stali nierdzewnej mogą być użytkowane do czyszczenia okapu.

UWAGA:

Należy upewnić się, ze wycieranie odbywa się w prawidłowym kierunku, zgodnym ze śladami na powierzchni okapu. Zapobiegnie to powstawaniu nieestetycznych wzorów przebiegających na krzyż na powierzchni okapu.

Panel sterujący

Panel sterowania można czyścić ciepłą wodą z mydłem. Przed czyszczeniem upewnij się, że ściereczka jest czysta i dobrze wykręcona. Użyj suchej miękkiej ściereczki, aby usunąć nadmiar wilgoci pozostałej po czyszczeniu.

WAŻNE:

Używaj neutralnych detergentów i unikaj używania silnych chemikaliów czyszczących, silnych detergentów domowych lub produktów zawierających materiały ścierne. Wpłynąć to może na wygląd urządzenia i potencjalnie usunie wszelkie nadruki na panelu sterowania co skutkować będzie unieważnieniem gwarancji producenta.

Filtry przeciwtłuszczowe

Filtry przeciwtłuszczowe mogą być czyszczone ręcznie. Namaczaj je przed 3 minuty w wodzie z dodatkiem środka odtłuszczającego, a następnie umyj za pomocą miękkiej szczotki. Zaleca się nie dociskać zbyt mocno szczotki do filtru, aby go nie uszkodzić. Pozostawić do wyschnięcia – nie wyciskać oraz nie wystawiać na promienie słoneczne.

Filtry nie należy myć z naczyniami oraz przyborami kuchennymi. Odradza się stosowanie płynu nabłyszczającego.

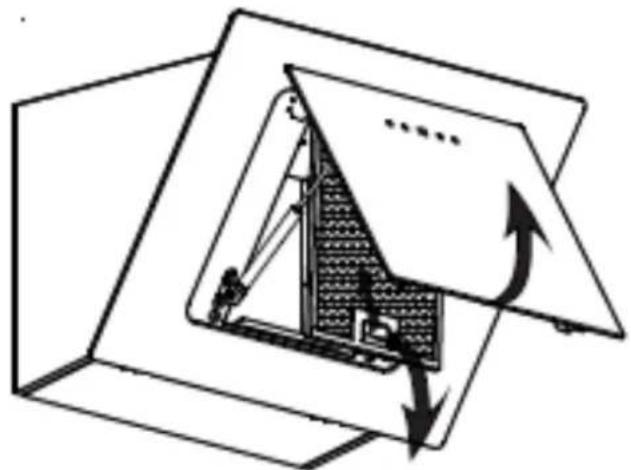

Postępuj zgodnie z rysunkiem poniżej aby zdemontować filtr przeciwtłuszczowy:

Aby zainstalować filtr przeciwtłuszczowy, postępuj zgodnie z poniższymi punktami:

• Umieść filtr pod kątem w szczelinach z tyłu okapu.
• Naciśnij przycisk na uchwycie filtra.
• Zwolnij uchwyt, gdy filtr znajdzie się w pozycji spoczynkowej.
• Powtórz powyższe czynności, aby zainstalować pozostałe filtry.

Filtr węglowy - okap nie jest wyposażony w ten rodzaj filtru

Filtry węglowe wykorzystywane są do wychwytywania zapachów podczas gotowania.

Zwykle filtr węglowy należy wymienić po 3 lub 6 miesiącach w zało od częstotliwości gotowania.

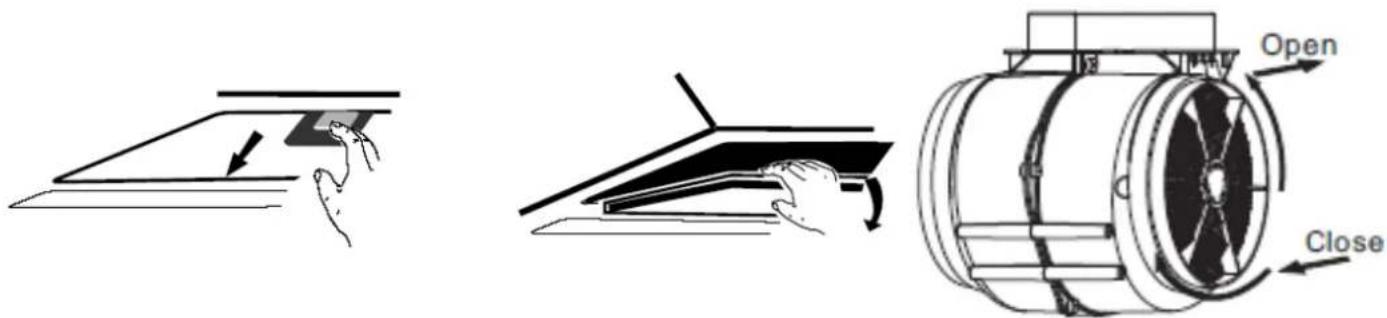

Poniżej przedstawiona została procedura instalacji filtra węglowego:

- Przed przystąpieniem do wymiany filtru węglowego zaleca się odłącza urządzenia od zasilania elektrycznego.

- Naciśnij uchwyt filtra i wyjmij filtr przeciwtłuszczowy.

• Obróć filtr węglowy po obu stronach silnika w kierunku przeciwnym wskazówek zegara. Wymień zużyte filtry węglowe na nowe filtry węglowe.
• Umieść ponownie filtr przeciwtłuszczowy.
• Podłącz okap do sieci zasilającej.

UWAGA:

Upewnij się, iż filtr węglowy został poprawnie zamontowany. Istnieje niebezpieczeństwa w przypadku poluzowania się mocowania filtra.

Po podłączeniu filtra z węglem aktywnym moc ssania zostanie obniżona.

Wymiana żarówki

• Żarówka musi zostać wymieniona przez producenta, przedstawiciela serwisu lub osoby o podobnych kwalifikacjach.
• Zawsze wyłączaj zasilanie elektryczne przed wykonywaniem jakichkolwie czynności na urządzeniu. Podczas wymiany żarówki upewnij się, że ostygła przed bezpośrednim kontaktem z dłońmi.
• Podczas wymiany żarówki trzymaj ją za pomocą szmatki lub rękaw upewnić się, że pot nie zetknie się główką żarówki, ponieważ może to skrócić jej żywotność.

UWAGA:

Przed rozpoczęciem wymiany żarówki upewnij się, że urządzenie zostało odłączone od sieci zasilającej.

Podczas wymiany żarówki zabezpiecz się przed niebezpieczeństwem np. założenie rękawiczek.

Proces wymiany żarówki:

• Wyłącz urządzenie oraz odłącz sprzęt od sieci zasilającej.
• Otwórz szklane drzwi i wyjmij aluminiowy filtr.
• Ostrożnie wyciągnij żarówkę LED i zastąp ją nową tego samego typ samych parametrach.

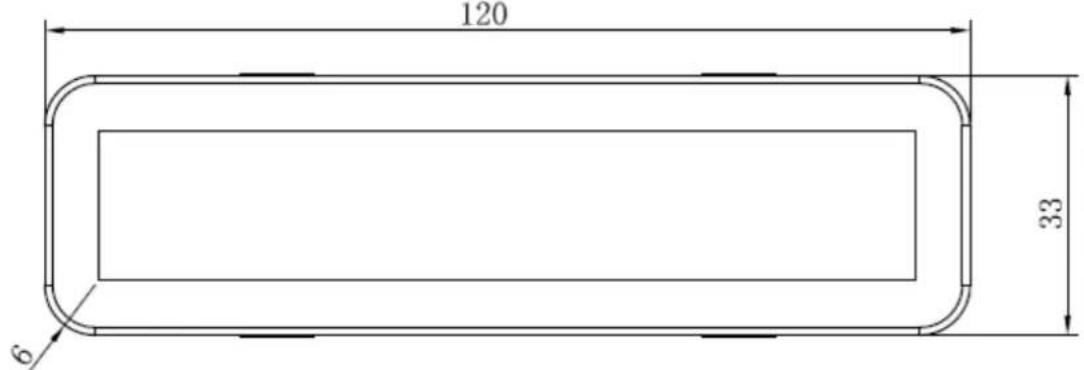

Kod żarówki wg ILCOS D: DSS-1.5/65-S-120/33

• 2x 1,5W
• DC 12V
• 120mm x 33mm

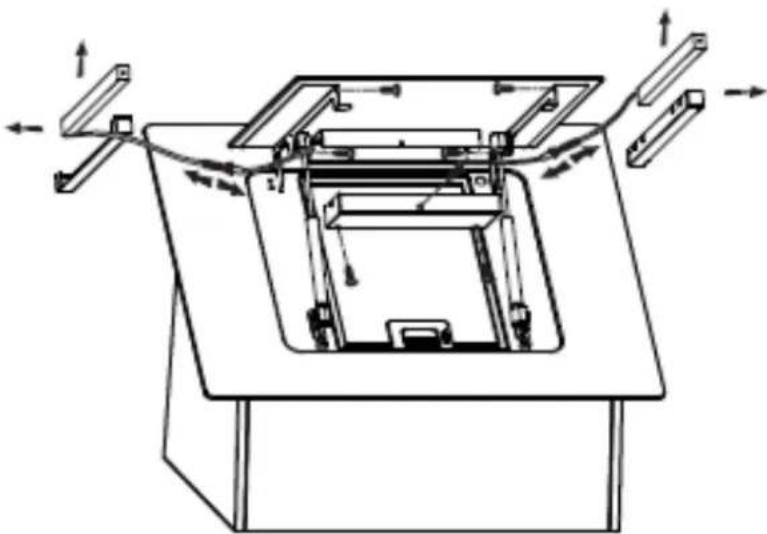

• Otwórz wewnętrzną szybę.
• Za pomocą śrubokręta zdejmij pokrywę skrzynki przełączników i wspornik lampy.

• Zdemontuj końcówkę przewodu łączącego światło i wymień pasek lampy.

• DC 12V

• Długość: 275mm
• 2x6 W

Pic 2

Ten produkt został oznaczony symbolem selektywnego sortowania odpadami elektronicznymi.

Oznacza to, iż okap nie może zostać zutylizowany zwykłymi odpadami domowymi, ale musi zostać po specjalnemu procesowi sortowania zgodnie z Dyrektywą 2012/19EU.

Wówczas zostanie to urządzenie poddane procesowi recyklingu lub rozmontowania aby zminimalizować negatywny wpływ na środowisko.

Elektryczne i elektroniczne sprzęty są potencjalnym zagrożeniem dla środowiska oraz zdrowia ludzkiego ze względu na obecność substancji niebezpiecznych.

Prosimy o skontaktowanie się z administracja gminną w celu uzyskania bardziej szczegółowych informacji na temat utylizacji urządzenia.

⚠️ UWAGA:

Poniżej pokazano, jak zmniejszyć całkowity wpływ procesu gotowania na środowisko (np. zużycie energii):

1. Zamontować okap kuchenny w odpowiednim miejscu, w którym zapewniona jest skuteczna wentylacja.
2. Czyścić regularnie okap kuchenny, aby nie zablokować kanału wentylacyjnego.
3. Pamiętać, aby wyłączyć oświetlenie okapu po zakończeniu gotowania.
4. Pamiętać, aby wyłączyć okap po zakończeniu gotowania.

Informację dotyczące demontażu

Nie demontuj urządzenia w sposób, który nie jest pokazany w instrukcji Urządzenie nie może zostać zdemontowane przez użytkownika. Po zakończeniu użytkowania urządzenia nie należy wyrzucać wraz z odpadami domowymi. Skonsultuj się z lokalnym urzędem lub podmiotem odpowiedzialnym za porady dotyczące recyklingu.

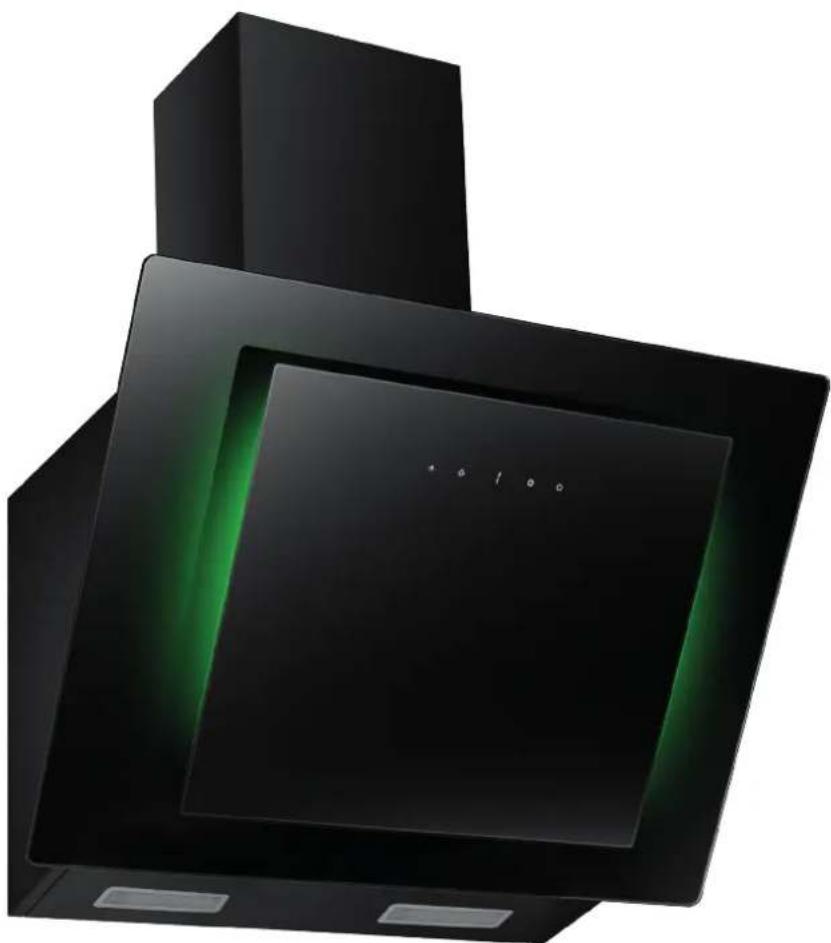

INSTRUCTION MANUAL COOKER HOOD

KCH 6560 B COLORFUL

KCH 6590 B COLORFUL

Rys. 6

Rys. 5
