Typ produktu	Zmywarka do zabudowy
Wymiary (wys. x szer. x gł.)	82 cm x 45 cm x 55 cm
Waga netto	36 kg
Napięcie	220-240 V
Pobór mocy	1950 W
Klasa energetyczna	A++
Pojemność	10 kompletów
Liczba programów	6
Poziom hałasu	44 dB (A)
Funkcje główne	Program uniwersalny, eko, szybki, intensywny, delikatny, namaczanie
Opóźniony start	Tak (do 24 h)
Half Load	Tak
Konserwacja i czyszczenie	Czyścić filtry i ramiona spryskujące regularnie; przecierać uszczelki drzwi
Zabezpieczenie przed zalaniem	AquaStop
Blokada przed dziećmi	Tak
Części zamienne	Kosze, filtry, ramiona spryskujące dostępne w autoryzowanych serwisach
Informacje ogólne	Zmywarka marki Electrolux, model ESL75208LO, przeznaczona do zabudowy pod blat

Często zadawane pytania - ESL75208LO ELECTROLUX

Jakie programy ma zmywarka Electrolux ESL75208LO?

Zmywarka oferuje 6 programów: uniwersalny, eko, szybki, intensywny, delikatny i namaczanie. Program eko trwa najdłużej, ale zużywa najmniej energii i wody.

Ile kompletów naczyń zmieści się w zmywarce?

Zmywarka ma pojemność 10 kompletów standartowych naczyń. Oznacza to, że umyje naczynia dla około 4-5 osób w codziennym użytkowaniu.

Jaki jest poziom hałasu podczas pracy?

Poziom hałasu wynosi 44 dB (A), co jest wartością niską i pozwala na pracę zmywarki nawet w nocy bez przeszkadzania domownikom.

Jak prawidłowo załadować naczynia do zmywarki?

Naczynia należy umieszczać brudem do środka, misek nie stawiać na talerzach, a szklanki i kubki zabezpieczyć przed przewróceniem. Górny kosz przeznaczony jest do szklanek i kubków, dolny do talerzy i garnków.

Co oznacza komunikat błędu E15?

Błąd E15 wskazuje na wyciek wody lub zalanie podstawy. Należy wyłączyć zmywarkę, zakręcić kurek wody i skontaktować się z serwisem. Nie próbować samodzielnie naprawiać.

Jak często należy czyścić filtr?

Filtr powinien być czyszczony co 1-2 miesiące, w zależności od częstotliwości użytkowania. Należy go wyjąć, opłukać pod bieżącą wodą i usunąć resztki jedzenia miękką szczoteczką.

Czy mogę użyć zwykłej soli kuchennej zamiast soli do zmywarki?

Nie, należy używać specjalnej soli do zmywarek. Zwykła sól kuchenna zawiera jod i inne dodatki, które mogą uszkodzić zmiękczacz wody w zmywarce.

Jak ustawić opóźniony start?

Nacisnąć przycisk opóźnionego startu (symbol zegara) i wybrać żądany czas opóźnienia (od 1 do 24 godzin). Zmywarka uruchomi się automatycznie po upływie ustawionego czasu.

Co zrobić, gdy zmywarka nie pobiera wody?

Sprawdź, czy kurek wody jest odkręcony i czy wąż dopływowy nie jest zagięty lub zablokowany. Upewnij się również, że filtr nie jest zapchany. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak włączyć blokadę przed dziećmi?

Aby aktywować blokadę, naciśnij i przytrzymaj przez około 3 sekundy przycisk z symbolem klucza lub odpowiednią kombinację przycisków (sprawdź w instrukcji). Gdy blokada jest włączona, wszystkie przyciski zostaną zablokowane.

INSTRUKCJA OBSŁUGI ESL75208LO ELECTROLUX

PL Zmywarka Instrukcja obsługi

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA.... 3
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.... 5
3. OPIS URZADZENIA....6
4. PANEL STEROWANIA....7
5. PROGRAMY....7
6. USTAWIENIA....9
7. PRZED PIERWSZYM UŻYCIEM....11
8. CODZIENNA EKSPLOATACJA.... 13
9. WSKAZÓWKI I PORADY....14
10. KONSERWACJA I CZYSZCZENIE.... 16
11. ROZWIAZYWANIE PROBLEMÓW.... 18
12. DANE TECHNICZNE....22

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania wspaniałych efektów.

Witamy w świecie marki Electrolux!

Zapraszamy na naszą witrynę internetową, aby:

Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu: www.electrolux.com/webselfservice

Zarejestrować swój produkt i uprościć jego obsługę serwisową: www.registerelectrolux.com

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia: www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych.

Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: informacje o modelu, numer produktu, numer seryjny.

Stosowne informacje można znaleźć na tabliczce znamionowej.

⚠️ Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa

① Ogólne informacje i wskazówki

Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejjszego powiadomienia.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z załączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu do wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

- Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.

- Dzieci w wieku od 3 do 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

- Dzieci poniżej 3 roku życia nie powinny zbliżać się do urządzenia, jeśli nie znajdują się pod stałym nadzorem.

- Nie pozwalać dzieciom bawić się urządzeniem.

- Przechowywać detergenty poza zasięgiem dzieci.

- Dzieci i zwierzęta domowe nie powinny znajdować się w pobliżu urządzenia, gdy jego drzwi są otworzone.

- Dzieciom nie wolno zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

- Urządzenie jest przeznaczone do użytku w gospodarstwie domowym oraz do podobnych zastosowań w takich miejscach, jak:

- gospodarstwa rolne, kuchnie w obiektach sklepowych, biurowych oraz innych placówkach pracowniczych; - do obsługi przez klientów w hotelach, motelach, obiektach noclegowych i innych obiektach mieszkalnych.

- Nie zmieniać parametrów technicznych urządzenia.

- Robocze ciśnienie wody (minimalne i maksymalne) musi mieścić się w granicach 0.5 (0.05) / 8 (0.8) barów (MPa)

• Maksymalna liczba kompletów wynosi 13.

- Jeśli przewód zasilający jest uszkodzony, ze względów bezpieczeństwa musi go wymienić producent, autoryzowane centrum serwisowe lub inna wykwalifikowana osoba.

- Sztućce należy wkładać do kosza na sztućce, ostrymi zakończeniami skierowanymi w dół, lub umieścić je poziomo w szufladzie na sztućce, ostrymi krawędziami skierowanymi w dół.

- Nie zostawiać urządzenia z otworzonymi drzwiami, aby zapobiec przypadkowemu nastąpieniu na nie.

- Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda.

- Do czyszczenia urządzenia nie wolno używać wody pod ciśnieniem ani pary wodnej.

- Jeśli podstawę urządzenia wyposażono w otwory wentylacyjne, nie należy ich zasłaniać np. wykładziną.

- Urządzenie należy podłączyć do instalacji wodociągowej za pomocą nowego zestawu węży dostarczonych w komplecie z urządzeniem. Nie wolno używać starego zestawu węży.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Nie instalować ani nie używać urządzenia w miejscach, w których panuje temperatura poniżej 0°C.
• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.
• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.
• Należy zadbać o to, aby elementy zabudowy znajdujące się nad urządzeniem i w jego pobliżu spełniały odpowiednie wymogi bezpieczeństwa.

2.2 Podłączenie do sieci elektrycznej

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Urządzenie musi być uziemione.
• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.
• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.
• Nie stosować rozgałęźników ani przedłużaczy.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.
• Urządzenie spełnia wymogi dyrektyw EWG.
• Dotyczy tylko Wielkiej Brytanii i Irlandii. Urządzenie wyposażono we wtyczkę zasilającą z bezpiecznikiem 13 A. Jeśli konieczna jest wymiana bezpiecznika we wtyczce zasilającej, należy użyć bezpiecznika 13 A ASTA (BS 1362).

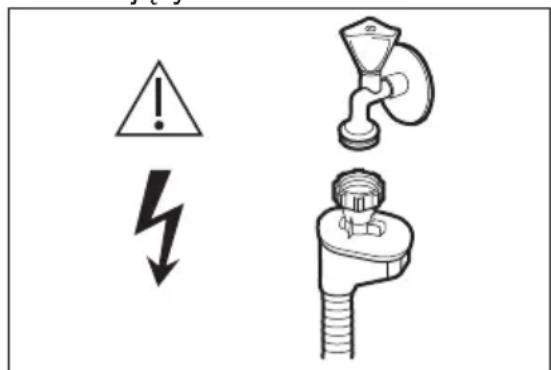

2.3 Podłączenie do sieci wodociągowej

• Uważać, aby nie uszkodzić węży wodnych.
• Przed podłączeniem urządzenia do nowej instalacji wodociągowej lub instalacji, z której nie korzystano przez dłuższy czas lub która była naprawiana lub do której podłączono nowe urządzenia (liczniki wody itp.), należy umożliwiać wypływ wody, aż będzie ona czysta.
• Podczas pierwszego użycia urządzenia i bezpośrednio po nim należy sprawdzić, czy nie ma widocznych wycieków wody.
• Wąż dopływowy wyposażono w zawór bezpieczeństwa i ścianki z wewnętrznym przewodem zasilającym.

Niebezpieczne napięcie.

- W razie uszkodzenia węża dopływowego należy natychmiast zamknąć zawór wody i wyjąć wtyczkę z gniazda elektrycznego. Należy skontaktować się z autoryzowanym centrum serwisowym w celu wymiany węża dopływowego.

2.4 Eksploatacja

- Nie siadać ani nie stawać na otworzonych drzwiach urządzenia.

- Detergenty do zmywarki są niebezpieczne. Należy przestrzegać instrukcji bezpieczeństwa podanych na opakowaniu detergentu.

- Nie pić wody z urządzenia ani nie wykorzystywać jej do zabawy.

- Nie wyjmować naczyń z urządzenia przed zakończeniem programu. Na naczyniach mogą pozostać resztki detergentu.

- Po otworzeniu drzwi w czasie pracy urządzenia może dojść do uwolnienia gorącej pary.

- Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.

2.5 Serwis

- Należy skontaktować się z autoryzowanym punktem serwisowym, który naprawi urządzenie.

- Należy stosować wyłącznie oryginalne części zamienne.

2.6 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń ciała lub uduszeniem.

- Odłączyć urządzenie od źródła zasilania.

- Odciąć i wyrzucić przewód zasilający.

- Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dzieci lub zwierząt w urządzeniu.

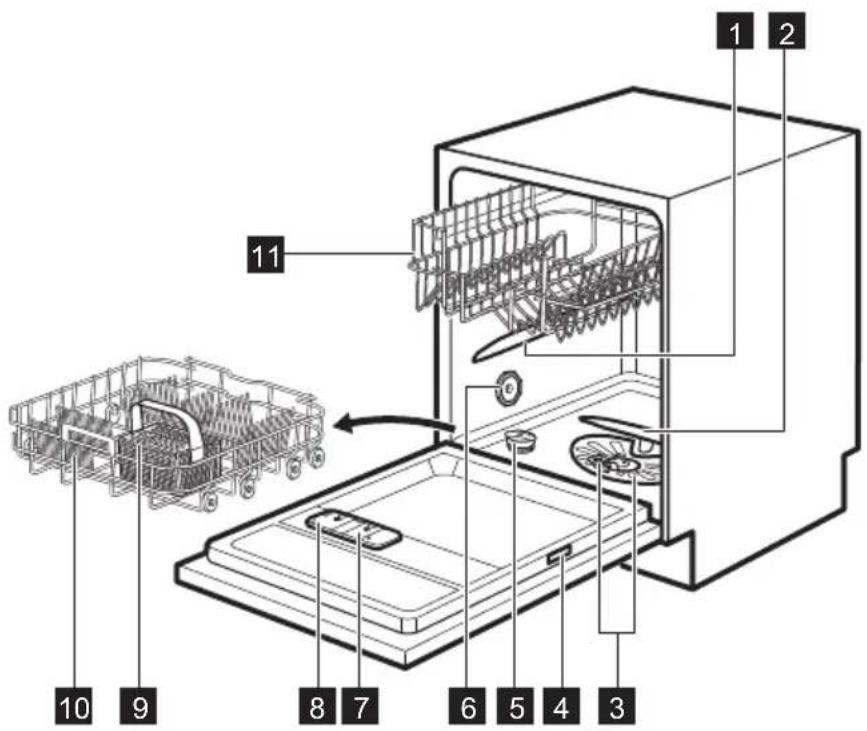

3. OPIS URZĄDZENIA

1 Górne ramię spryskujące

2 Dolne ramię spryskujące

3 Filtry

4 Tabliczka znamionowa

5 Zbiornik soli
6 Otwór wentylacyjny
7 Dozownik płynu nabłyszczającego
8 Dozownik detergentu

9 Kosz na sztućce
10 Dolny kosz
11 Górny kosz

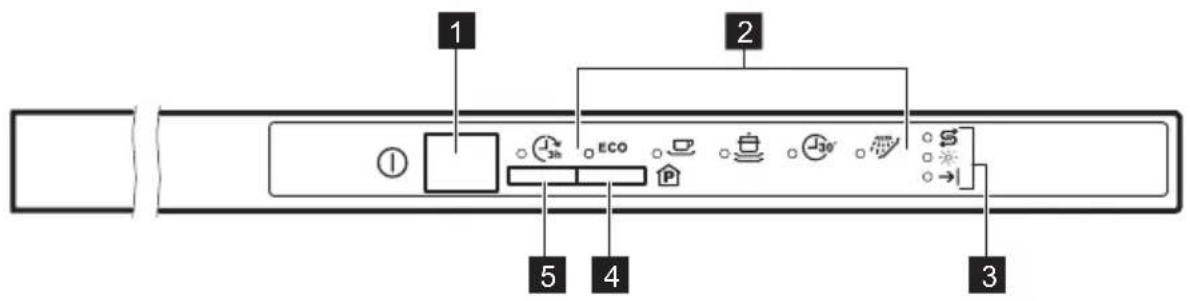

4. PANEL STEROWANIA

1 Przycisk wł./wył.
2 Wskaźniki programów
3 Wskaźniki

4 Przycisk wyboru programu
5 Przycisk Delay

4.1 Wskaźniki

Wskaźnik Opis
	Wskaźnik zakończenia programu.
	Wskaźnik płynu nabłyszczającego. W trakcie programu wskaźnik ten jest zawsze wyłączony.
	Wskaźnik soli. W trakcie programu wskaźnik ten jest zawsze wyłączony.

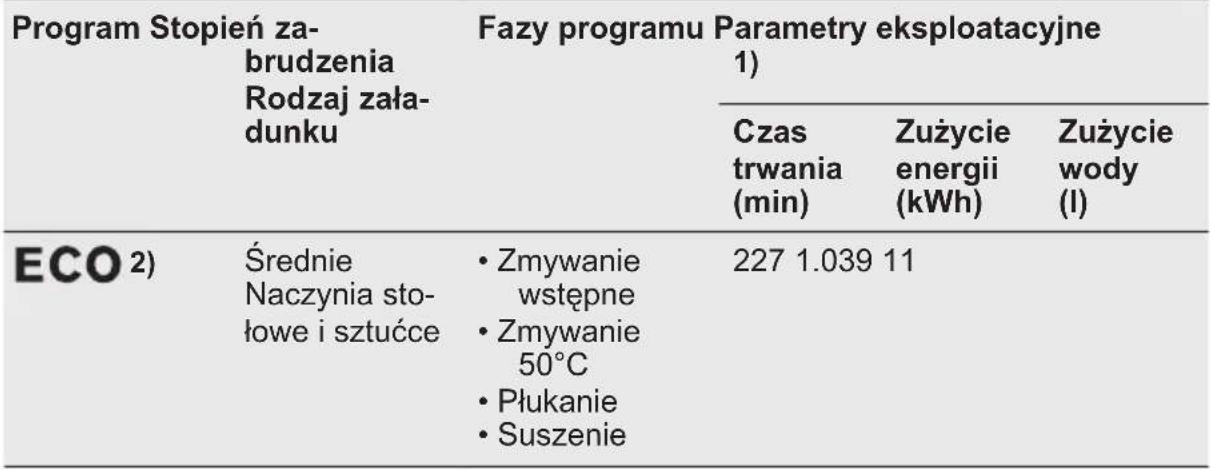

5. PROGRAMY

Program Stopień za-brudzeniaRodzaj zała-dunku		Fazy programu	Parametry eksploatacyjne1)
			Czas trwania (min)	Zużycie energii (kWh)	Zużycie wody (l)
	DużeNaczynia sto-lowe, sztućce,garnki i patel-nie	• Zmywanie wstępne• Zmywanie 70°C• Płukanie• Suszenie	155 - 170	1.5 - 1.7	14 - 15
	ŚrednieNaczynia sto-lowe i sztućce	• Zmywanie wstępne• Zmywanie 65°C• Płukanie• Suszenie	130 - 140	1.4 - 1.6	15 - 17
3)	ŚwieżeNaczynia sto-lowe i sztućce	• Zmywanie 60°C lub 65°C• Płukanie	30	0.8	10
4)	Dowolne • Zmywanie wstępne		14	0.1	5

1) Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury wody, zmian w napięciu zasilania, użytych opcji oraz ilości naczyń.

2) W tym programie uzyskuje się największą efektywność zużycia wody i energii elektrycznej podczas zmywania średnio zabrudzonych naczyń i sztućców. (Jest to również standardowy program dla ośrodków przeprowadzających testy).

3) Program ten umożliwia zmywanie świeżo zabrudzonych naczyń. Pozwala w krótkim czasie uzyskać dobre efekty zmywania.

4) Ten program obejmuje krótkie płukanie, które zapobiega zasychaniu resztek jedzenia na naczyniach i ogranicza powstawanie przykrych zapachów w urządzeniu. W tym programie nie należy stosować detergentu.

5.1 Informacje wyłącznie na użytek niezależnych ośrodków przeprowadzających testy i akredytowanych laboratoriów

Aby uzyskać więcej informacji na temat wyników testu, należy wysłać wiadomość e-mail na adres:

[e-mail]

Należy zapisać numer produktu (PNC) podany na tabliczce znamionowej.

6. USTAWIENIA

6.1 Tryb wyboru programów i tryb użytkownika

Gdy urządzenie znajduje się w trybie wyboru programów, można ustawić program i przejść do trybu użytkownika.

Ustawienia dostępne w trybie użytkownika:

• Poziom zmiękczania wody odpowiednio do twardości wody.
• Włączenie lub wyłączenie sygnału dźwiękowego zakończenia programu.
• Włączenie lub wyłączenie funkcji AirDry.

Urządzenie zapisuje ustawienia, więc nie ma potrzeby konfigurowania ich przed każdym cyklem.

Ustawianie trybu wyboru programów

Urządzenie jest w trybie wyboru programów, jeśli miga wskaźnik ECO Po włączeniu urządzenia jest ono domyślnie w trybie wyboru programów. W przeciwnym wypadku należy przejść do trybu wyboru programów w następujący sposób:

Nacisnąć i przytrzymać przycisk wyboru programu, aż urządzenie znajdzie się w trybie wyboru programów.

Uruchamianie trybu użytkownika

Upewnić się, że urządzenie jest w trybie wyboru programów.

Aby uruchomić tryb użytkownika, należy nacisnąć i przytrzymać przycisk wyboru programu, aż zacznie migać wskaźnik

ECO, a wskaźniki będą

świecić w sposób ciągły.

6.2 Zmiękczanie wody

Zmiękczacz wody usuwa z wody substancje mineralne, które mogą mieć negatywny wpływ na efekty zmywania lub na pracę urządzenia.

Im wyższa zawartość substancji mineralnych, tym twardsza jest woda. Twardość wody jest mierzona w równoważnych skalach.

Zmiękczanie powinno być dostosowane do stopnia twardości wody doprowadzonej do urządzenia. W lokalnym zakładzie wodociągowym można uzyskać informację na temat twardości wody. Istotne jest ustawienie właściwego poziomu zmiękczania wody, aby zapewnić dobre rezultaty zmywania.

Twardość wody

Stopnie nie-mieckie (°dH)	Stopnie fran-cuskie (°fH)	mmol/l StopnieClarka	Poziom zmięk-czania wody
47 - 50 84 - 90 8.4 - 9.0 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 23 - 27			5 1)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 18	0.7 - 1.8	5 - 12 2
<4 <7 <0.7 < 5			1 2)

1) Ustawienie fabryczne.
2) Przy tym poziomie nie stosować soli.

Stosując standardowy detergent lub tabletki wieloskładnikowe (zawierające lub niezawierające sól), należy ustawić prawidłową twardość wody, aby umożliwiać działanie funkcji powiadamiania o konieczności uzupełnienia soli.

Tabletki wieloskładnikowe zawierające sól nie są wystarczająco skuteczne, aby zmiękczyć twardą wodę.

Ustawianie poziomu zmiękczania wody

Upewnić się, że urządzenie jest w trybie użytkownika.

1. Zaczekać, aż wskaźniki i zgasną, a wskaźnik zacznie
   migać. Wskaźnik będzie nadal migał. Przerywane miganie wskaźnika sygnalizuje aktualne ustawienie,

2. np. 5 mignięć + przerwa + 5 mignięć = poziom 5.

3. Nacisnąć kilkakrotnie przycisk wyboru programu, aby zmienić ustawienie. Każde naciśnięcie przycisku wyboru programu powoduje ustawienie wyższego poziomu. Po osiągnięciu poziomu 10 rozpoczyna się ponowne odliczanie od 1.

4. Nacisnąć przycisk wł./wył., aby potwierdzić ustawienie.

6.3 Sygnały dźwiękowe

Gdy urządzenie działa nieprawidłowo emituje sygnały dźwiękowe. Tych sygnałów dźwiękowych nie można wyłączyć.

Sygnał dźwiękowy może być również emitowany po zakończeniu programu. Domyślnie sygnał ten jest wyłączony, ale można go włączyć.

Włączanie sygnału dźwiękowego zakończenia programu

Upewnić się, że urządzenie jest w trybie użytkownika.

1. Nacisnąć natychmiast przycisk wyboru programu.
2. Włączą się wskaźniki 息.
   • Zacznie migać wskaźnik

1. Zaczekać, aż zgasną wskaźniki ECO i Wskaźnik będzie nadal migał.

- Wskaźnik pokazuje aktualne ustawienie: Wskaźnik → wylączony = sygnał dźwiękowy wylączony.

1. Nacisnąć przycisk wyboru programu, aby zmienić ustawienie.

- Wskaźnik → włączony = sygnał dźwiękowy włączony.

1. Nacisnąć wł./wył., aby potwierdzić ustawienie.

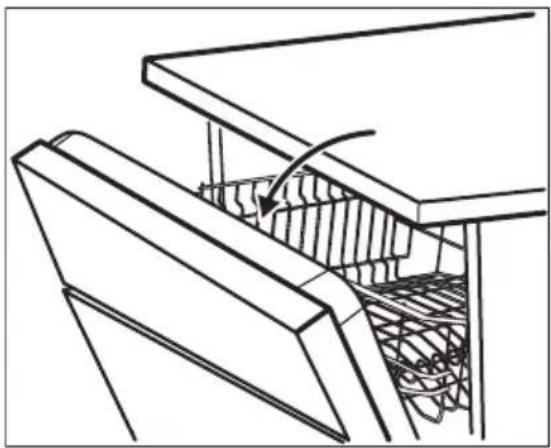

6.4 AirDry

Opcja AirDry zapewnia lepsze efekty suszenia przy mniejszym zużyciu energii.

Podczas fazy suszenia drzwi otwierają się automatycznie i pozostają otworzone.

UWAGA!

Nie należy zamykać drzwi urządzenia w ciągu 2 minut od ich automatycznego otworzenia. Może to spowodować uszkodzenie urządzenia.

Funkcja AirDry włącza się automatycznie we wszystkich programach z wyjątkiem (jeśli występuje).

UWAGA!

Jeśli do urządzenia mają dostęp dzieci, zaleca się wyłączenie funkcji AirDry, ponieważ samoczynne otworzenie się drzwi może być dla nich niebezpieczne.

7. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy bieżący poziom zmiękczania wody odpowiada twardości wody doprowadzanej do urządzenia. Jeśli nie, dostosować poziom zmiękczania wody.

2. Napelnić zbiornik soli.

3. Napełnić dozownik płynu nabłyszczającego.
4. Odkręcić zawór wody.
5. Uruchomić program, aby usunąć wszelkie pozostałości poprodukcyjne mogące wciąż znajdować się w urządzeniu. Nie należy stosować detergentu ani umieszczać naczyń w koszach.

Wyłączanie opcji AirDry

Upewnić się, że urządzenie jest w trybie użytkownika.

1. Nacisnąć dwukrotnie przycisk wyboru programu.

- Zaświecą się wskaźniki

• Zacznie migać wskaźnik .

1. Zaczekać, aż zgasną wskaźniki

ECO i Wskaźnik będzie nadal migał.

- Wskaznik →| pokazuje aktualne ustawienie: Wskaznik →| wyłączony = funkcja AirDry jest wyłączona.

1. Nacisnąć przycisk wyboru programu, aby zmienić ustawienie.
2. Wskaźnik włączony = funkcja AirDry jest włączona.
3. Nacisnąć przycisk wł./wył., aby potwierdzić ustawienie.

Po uruchomieniu programu urządzenie zaczyna doprowadzać żywicę do zmiękczacza wody – może to potrwać do 5 minut. Może wydawać się, że urządzenie nie pracuje. Program rozpoczyna się dopiero po zakończeniu tego procesu. Procedura jest powtarzana okresowo.

7.1 Zbiornik soli

UWAGA!

Stosować wyłącznie grubą sól przeznaczoną do zmywarek. Sól drobnoziarnista zwiększa ryzyko korozji.

Sól aktywuje żywicę w zmiękczaczu wody oraz zapewnia dobre efekty zmywania podczas codziennej eksploatacji.

Napełnianie zbiornika soli

1. Obrócić pokrywkę zbiornika soli w lewo i ją zdjąć.
2. Włać 1 litr wody do zbiornika soli (tylko za pierwszym razem).

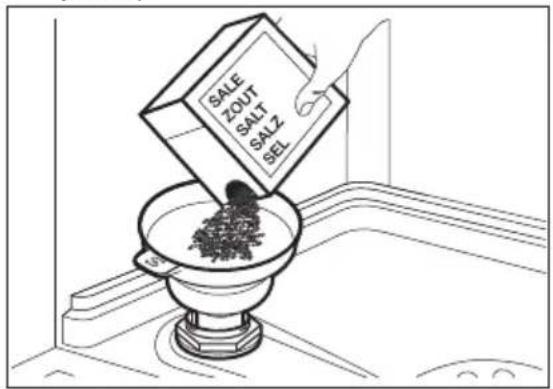

3. Napełnić zbiornik soli 1 kg soli (do pełna).

1. Ostrożnie potrząsnąć lejkiem, trzymając go za uchwyt, aby opróżnić go ze wszystkich granulek.

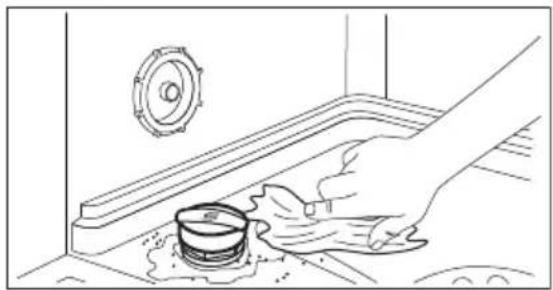

2. Usunąć sól rozsypaną wokół otworu zbiornika soli.

1. Obrócić pokrywkę zbiornika soli w prawo, aby zamknąć zbiornik soli.

UWAGA!

Podczas napełniania zbiornika soli może się z niego wydostawać woda i sól. Dlatego po napełnieniu zbiornika soli należy niezwłocznie uruchomić program zmywania, aby zapobiec korozji.

7.2 Napełnianie dozownika płynu nabłyszczającego

UWAGA!

Należy stosować wyłącznie płyn nabłyszczający przeznaczony do zmywarek.

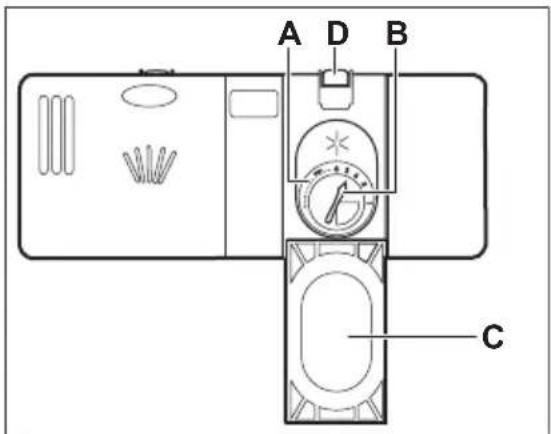

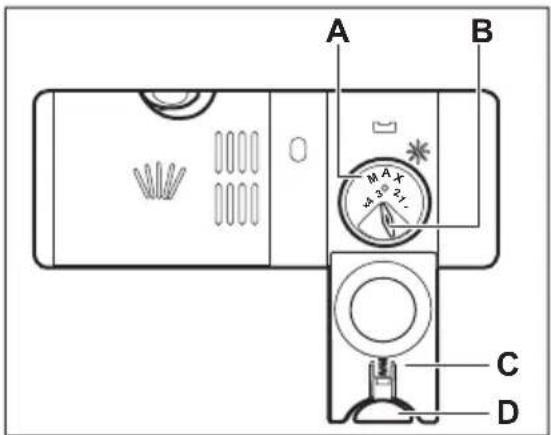

1. Nacisnąć przycisk zwalniający (D), aby otworzyć pokrywę (C).
2. Włać płyn nabłyszczający do dozownika (A), aż osiągnie poziom napełnienia „max”.

3. Rozlany płyn nabłyszczający należy zetrzeć za pomocą chłonnej szmatki, aby zapobiec powstaniu zbyt dużej ilości piany.

4. Zamknąć pokrywę. Upewnić się, że przycisk zwalniający jest odpowiednio zablokowany.

Dozowanie płynu nabłyszczającego można wyregulować za pomocą pokrętła (B) między pozycją 1 (najmniejsza ilość) a pozycją 4 lub 6 (największa ilość).

8. CODZIENNA EKSPLOATACJA

1. Odkręcić zawór wody.
2. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.
   Upewnić się, że urządzenie jest w trybie wyboru programów.
3. Jeśli świeci się wskaźnik soli, napełnić zbiornik soli.
4. Jeśli świeci się wskaźnik płynu nabłyszczającego, napełnić dozownik płynu nabłyszczającego.
5. Załadować kosze.
6. Dodać detergent.
7. Ustawić i uruchomić odpowiedni program dla określonego rodzaju naczyń i poziomu zabrudzenia.

8.1 Stosowanie detergentu

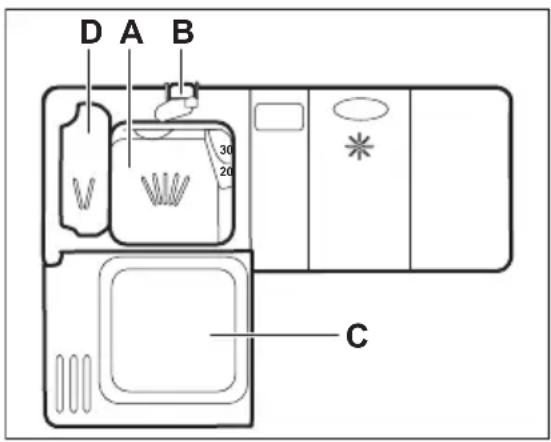

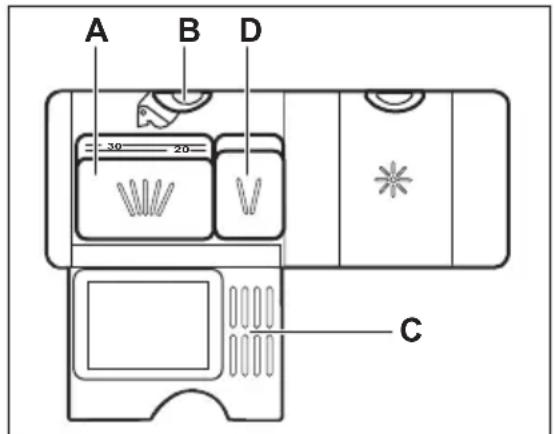

1. Nacisnąć przycisk zwalniający (B), aby otworzyć pokrywę (C).
2. Umieścić detergent, w postaci proszku lub tabletki, w przegródce (A).
3. Jeżeli wybrano program obejmujący zmywanie wstępne, należy umieścić niewielką ilość detergentu w przegródce (D).
4. Zamknąć pokrywę. Upewnić się, że przycisk zwalniający jest odpowiednio zablokowany.

8.2 Stosowanie tabletek wieloskładnikowych

Stosując tabletki zawierające sól i płyn nabłyszczający, nie należy napełniać zbiornika soli i dozownika płynu nabłyszczającego.

1. Ustawić najniższy poziom zmiękczania wody.
2. Ustawić najniższy poziom dozowania płynu nabłyszczającego.

8.3 Ustawianie i uruchamianie programu

Uruchamianie programu

1. Uchylić drzwi urządzenia.
2. Nacisnąć przycisk wł./wył., aby włączyć urządzenie. Upewnić się, że urządzenie jest w trybie wyboru programów.
3. Naciskać kilkakrotnie przycisk wyboru programu, aż zacznie migać wskaźnik żądanego programu.
4. Zamknąć drzwi urządzenia, aby uruchomić program.

Uruchamianie programu z opóźnieniem

1. Ustawić program.
2. Nacisnąć Delay, aby opóźnić uruchomienie programu o 3 godziny.
3. Włącza się wskaźnik
4. Zamknąć drzwi urządzenia, aby uruchomić odliczanie.
   Po zakończeniu odliczania nastąpi uruchomienie programu.

Otwieranie drzwi w trakcie pracy urządzenia

Otworzenie drzwi w trakcie działania programu powoduje zatrzymanie urządzenia. Może mieć to wpływ na zużycie energii i czas trwania programu. Po zamknięciu drzwi urządzenie kontynuuje pracę od momentu jej przerwania.

Po otworzeniu drzwi na dłużej niż 30 sekund podczas fazy suszenia bieżący program zostanie zakończony. Nie dotyczy to otworzenia drzwi przez funkcję AirDry.

9.1 Informacje ogólne

Stosowanie się do poniższych wskazówek pomoże zapewnić optymalne

Nie należy zamykać drzwi w ciągu 2 minut od automatycznego otworzenia drzwi przez funkcję AirDry, ponieważ urządzenie może się uszkodzić.

Jeśli następnie użytkownik zamknie drzwi w ciągu kolejnych 3 minut, bieżący program zakończy się.

Anulowanie funkcji opóźnienia rozpoczęcia programu

Nacisnąć i przytrzymać przycisk wyboru programu, aż urządzenie znajdzie się w trybie wyboru programów.

Po anulowaniu opóźnienia rozpoczęcia programu należy ponownie ustawić program.

Anulowanie programu

Nacisnąć i przytrzymać przycisk wyboru programu, aż urządzenie znajdzie się w trybie wyboru programów.

Przed uruchomieniem nowego programu należy upewnić się, że w dozowniku znajduje się detergent.

Zakończenie programu

Po zakończeniu programu wskaźnik jest włączony.

1. Nacisnąć przycisk wł./wył. lub zaczekać, aż urządzenie przełączy się w tryb czuwania. W przypadku otwarcia drzwi przed uruchomieniem trybu czuwania urządzenie wyłączy się automatycznie.
2. Zakręcić zawór wody.

efekty prania i suszenia podczas codziennej eksploatacji oraz przyczyni się do ochrony środowiska.

• Większe resztki żywności z naczyń należy wyrzucić do kosza.
• Nie opłukiwać naczyń ręcznie. W razie potrzeby użyć programu zmywania wstępnego (jeśli jest dostępny) lub wybrać program z fazą zmywania wstępnego.
• Należy zawsze wykorzystywać całą pojemność koszy.
• Podczas ładowania urządzenia sprawdzić, czy woda wydostająca się z dysz ramion spryskujących ma swobodny dostęp do naczyń. Upewnić się, że przedmioty nie stykają się ze sobą ani się nie zasłaniają.
• Możliwe jest używanie osobno detergentu, płynu nabłyszczającego i soli do zmywarek lub używanie tabletek wieloskładnikowych (np. typu „3 w 1”, „4 w 1”, „Wszystko w jednym”). Przestrzegać informacji podanych na opakowaniu.
• Ustawić odpowiedni program dla określonego rodzaju naczyń i poziomu zabrudzenia. W programie ECO uzyskuje się największą efektywność zużycia wody i energii elektrycznej podczas zmywania średnio zabrudzonych naczyń i sztućców.

9.2 Stosowanie soli, płynu nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn nabłyszczający i detergent do zmywarek. Inne produkty mogą uszkodzić urządzenie.
• Aby zapewnić optymalne efekty zmywania i suszenia, do twardej i bardzo twardej wody zaleca się stosowanie zwykłego detergentu do zmywarek (proszku, żelu lub tabletek bez dodatkowych składników), płynu nabłyszczającego i soli.
• Co najmniej raz w miesiącu należy uruchomić urządzenie z umieszczonym w środku specjalnym środkiem czyszczącym.
• Tabletki z detergentem nie rozpuszczają się całkowicie w trakcie krótkich programów. Zaleca się stosowanie tabletek przy długich

programach, aby zapobiec osadzaniu się detergentu na naczyniach.

- Nie używać większej ilości detergentu niż zalecana. Postępować zgodnie ze wskazówkami podanymi na opakowaniu detergentu.

9.3 Postępowanie po zaprzestaniu korzystania z tabletek wieloskładnikowych

Przed rozpoczęciem stosowania oddzielnie dozowanego detergentu, soli i płynu nabłyszczającego należy wykonać poniższą procedurę.

1. Ustawić najwyższy poziom zmiękczania wody.
2. Upewnić się, że zbiornik soli oraz dozownik płynu nabłyszczającego są pełne.
3. Uruchomić najkrótszy program z fazą płukania. Nie dodawać detergentu ani nie umieszczać naczyń w koszach.
4. Po zakończeniu programu ustawić stopień zmiękczania wody odpowiednio do twardości wody doprowadzanej do urządzenia.
5. Wyregulować dozowanie płynu nabłyszczającego.

9.4 Ładowanie koszy

• W urządzeniu należy zmywać wyłącznie przedmioty przystosowane do mycia w zmywarce.
• Nie myć w urządzeniu elementów wykonanych z drewna, rogu, aluminium, cynołowiu i miedzi.
• Nie myć w urządzeniu przedmiotów, które mogą pochłaniać wodę (gąbki, ściereczki).
• Usunąć z naczyń duże resztki potraw.
• Namoczyć naczynia z resztkami przypalonych potraw przed ich umyciem w urządzeniu.
• Wklęsłe naczynia (kubki, szklanki i miski) układać dnem do góry.
• Upewnić się, że szklanki nie stykają się ze sobą.
• Lekkie elementy umieścić w górnym koszu. Upewnić się, że naczynia się nie przemieszczają się swobodnie.
• Sztućce oraz małe przedmioty umieścić w koszu na sztućce.

- Przed uruchomieniem programu upewnić się, że ramiona spryskujące swobodnie się obracają.

9.5 Przed rozpoczęciem programu

Upewnić się, że:

- filtry są czyste i prawidłowo założone;

- pokrywka zbiornika soli nie jest poluzowana;

- ramiona spryskujące są drożne;

- w zmywarce znajduje się sól do zmywarek i płyn nabłyszczający (chyba że stosowane są wieloskładnikowe tabletki z detergentem);

- ułożenie naczyń i przyborów kuchennych w koszach jest prawidłowe;

• program jest odpowiedni dla danego rodzaju załadunku i stopnia zabrudzenia:
• użyto prawidłową ilość detergentu.

9.6 Opróżnianie koszy

1. Przed wyjęciem naczyń ze zmywarki poczekać, aż wystygną. Gorące naczynia łatwo ulegają uszkodzeniu.
2. Najpierw wyjmować naczynia z dolnego kosza, a potem z górnego.

Po zakończeniu programu po bokach oraz na drzwiach urządzenia może wciąż znajdować się woda.

10. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

Brudne filtry i zapchane ramiona spryskujące pogarszają efekt zmywania. Należy je regularnie sprawdzać i w razie potrzeby wyczyścić.

10.1 Czyszczenie filtrów

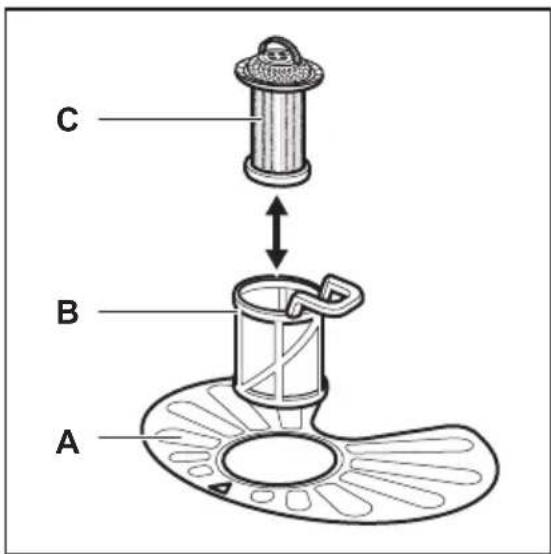

System filtrów składa się z 3 części.

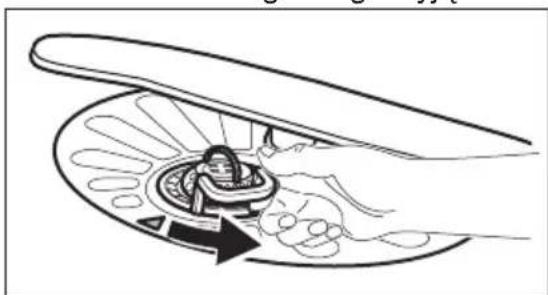

1. Obrócić filtr (B) przeciwnie do ruchu wskazówek zegara i go wyjąć.

1. Wyjąć filtr (C) z filtra (B).
2. Wyjąć filtr płaski (A).

1. Upewnić się, że wokół krawędzi osadnika nie znajdują się resztki żywności ani zanieczyszczenia.

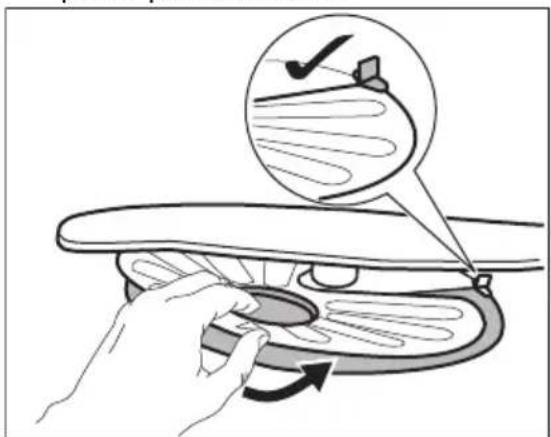

2. Włożyć na miejsce filtr (A). Upewnić się, że jest prawidłowo umieszczony pod 2 prowadnicami.

1. Włożyć filtry (B) i (C).

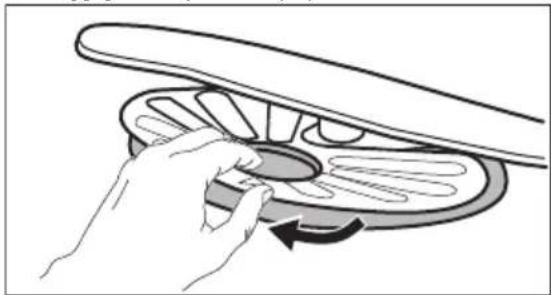

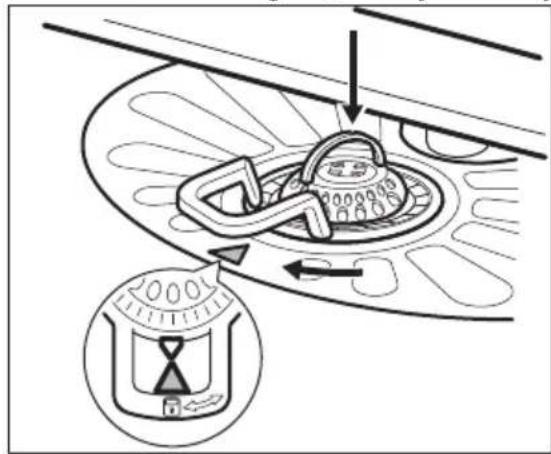

2. Włożyć filtr (B) do filtra płaskiego (A). Obrócić zgodnie z ruchem wskazówek zegara, aż się zablokuje.

Nieprawidłowe umiejscowienie filtrów może skutkować niezadowalającymi efektami zmywania i uszkodzeniem urządzenia.

10.2 Czyszczenie ramion spryskujących

Nie wolno wyjmować ramion spryskujących. Jeżeli otwory w ramionach spryskujących są zatkane, zabrudzenia należy usunąć za pomocą cienkiego, spiczastego przedmiotu.

10.3 Czyszczenie obudowy

• Czyścić urządzenie za pomocą wilgotnej szmatki.
• Używać wyłącznie neutralnych detergentów.
• Nie używać produktów ściernych, myjek do szorowania ani rozpuszczalników.

10.4 Czyszczenie wnętrza

• Urządzenie, w tym gumową uszczelkę drzwi, należy czyścić miękką wilgotną szmatką.
• Częste korzystanie z krótkich programów może powodować osadzanie się tłuszczu i kamienia wewnątrz urządzenia. Aby temu zapobiec, zaleca się korzystanie z długich programów co najmniej 2 razy w miesiącu.

- Aby zapewnić optymalną pracę urządzenia, zaleca się stosowanie raz w miesiącu specjalnego środka czyszczącego do zmywarek. Należy

ściśle przestrzegać wskazówek umieszczonych na opakowaniu produktu.

11. ROZWIAZYWANIE PROBLEMÓW

Jeśli urządzenia nie można uruchomić lub przestaje działać podczas pracy, przed skontaktowaniem się z autoryzowanym centrum serwisowym należy sprawdzić, czy problem można rozwiązać samodzielnie, korzystając z informacji zawartych w tabeli.

Po wystąpieniu niektórych problemów co pewien czas miga wskaźnik zakończenia programu, sygnalizując usterkę.

Większość występujących problemów można rozwiązać bez potrzeby kontaktowania się z autoryzowanym centrum serwisowym.

OSTRZEŻENIE!

Nieprawidłowo wykonana naprawa może narazić użytkownika na poważne niebezpieczeństwo.

Wszystkie naprawy powinny wykonywać odpowiednio wykwalifikowane osoby.

Problem i kod alarmowy Możliwa przyczyna i rozwiązanie
Urządzenie nie włącza się. • Upewnić się, że wtyczkę przewodu zasilającego włożono do gniazdka.• Upewnić się, że bezpiecznik w skrzynce bezpieczników jest sprawny.
Program nie uruchamia się. • Upewnić się, że zamknięto drzwi urządzenia.Jeśli wybrano opóźnienie rozpoczęcia programu, należy je anulować lub poczekać do końca odliczania czasu.W urządzeniu rozpoczął się proces regeneracji zmiękczacza wody. Czas trwania tego procesu wynosi około 5 minut.
Urządzenie nie napełnia się wodą.Co pewien czas miga jednokrotnie wskaźnik zakończenia programu.Co pewien czas emitowany jest jeden sygnał dźwiękowy.	Sprawdzić, czy zawór wody jest otwarty.Upewnić się, że ciśnienie wody nie jest zbyt niskie. W tym celu należy skontaktować się z miejscowym zakładem wodociągowym.Upewnić się, że zawór wody jest drożny.Upewnić się, że filtr w wężu dopływowym jest drożny.Upewnić się, że wąż dopływowy nie jest zagięty ani przygnieciony.
Urządzenie nie wypompowuje wo- dy. Co pewien czas miga dwukrotnie wskaźnik zakończenia progra- mu. Co pewien czas emitowane są dwa sygnały dźwiękowe.	Upewnić się, że syfon zlewozmywaka jest drożny.Upewnić się, że wąż spustowy nie jest za- gięty ani przygnieciony.
Włączyło się zabezpieczenie przed zalaniem. Co pewien czas miga trzykrotnie wskaźnik zakończenia progra- mu. Co pewien czas emitowane są trzy sygnały dźwiękowe.	Zakręcić zawór wody i skontaktować się z autoryzowanym centrum serwisowym.
Urządzenie wielokrotnie przerywa i wznawia pracę.	Jest to normalne zjawisko. Zapewnia to op- tymalne efekty zmywania i oszczędność energii.
Program trwa zbyt długo. • Jeśli wybrano opcję opóźnienia rozpoczęcia programu, należy ją anulować lub zaczekać do końca odliczania czasu.
Niewielki wyciek z drzwi urządzenia.	Urządzenie nie jest dobrze wypoziomowa- ne. Poluzować lub dokręcić regulowane nożki (jeśli dotyczy).Drzwi urządzenia nie są wyśrodkowane względem komory. Wyregulować tylną noż-kę (jeśli dotyczy).
Występują problemy z zamknięciem drzwi urządzenia.	Urządzenie nie jest dobrze wypoziomowa- ne. Poluzować lub dokręcić regulowane nożki (jeśli dotyczy).Naczynia wystają z koszy.
Grzechotanie/stukanie dochodzące z wnętrza urządzenia.	Naczynia nie są prawidłowo rozłożone w koszach. Należy zapoznać się z broszurą dotyczącą załadunku koszy.Upewnić się, że ramiona spryskujące obra- cają się swobodnie.
Urządzenie wyzwala automatyczny wyłącznik.	Wydajność prądowa instalacji jest niewys- tarczająca do jednoczesnego zasilania wszystkich włączonych urządzeń. Należy sprawdzić parametry zasilania w gniazdku oraz wartość graniczną prądu automatycz- nego wyłącznika lub wyłączyć jedno z urzą- dzeń.Wewnętrzna usterka układu elektrycznego urządzenia. Skontaktować się z autoryzo- wanym centrum serwisowym.

Patrz „Przed pierwszym użyciem”, „Codzienna eksploatacja” lub „Wskazówki i porady”, aby znaleźć inne możliwe przyczyny.

ponownie, należy skontaktować się z autoryzowanym centrum serwisowym.

Jeśli pojawi się kod błędu nieujęty w tabeli, należy skontaktować się z autoryzowanym centrum serwisowym.

Po sprawdzeniu urządzenia należy je wyłączyć i włączyć. Jeśli problem wystąpi

11.1 Efekty zmywania i suszenia są niezadowalające

Problem Możliwa przyczyna i rozwiązanie
Niezadowalające efekty zmywania.	Patrz punkty „Codzienna eksploatacja”, „Wska-zówki i porady” oraz broszura dotycząca załadunku koszy.Używać programów zapewniających bardziej intensywny cykl zmywania.Wyczyścić ramię spryskujące i filtr. Patrz „Konser-wacja i czyszczenie”.
Niezadowalające efekty suszenia.	Naczynia pozostawały za długo w zamkniętym urządzeniu.Nie ma płynu nabłyszczającego lub dozowana jest jego niewystarczająca ilość. Ustawić wyższy poziom dozowania płynu nabłyszczającego.Przedmioty z tworzywa sztucznego mogą wymagać wytarcia ściereczką.By uzyskać najwyższą wydajność suszenia włączyć opcję AirDry.Zaleca się stałe stosowanie płynu nabłyszczającego, także w połączeniu z tabletkami wieloskładnikowymi.
Białawe smugi lub niebieskawy nalot na szklankach i naczyniach.	Za dużo płynu nabłyszczającego. Zmniejszyć dozo-wanie płynu nabłyszczającego.Użyto za dużo detergentu.
Plamy i ślady po odparowanych kroplach wody na szklankach i naczyniach.	Za mało płynu nabłyszczającego. Zwiększyć dozo-wanie płynu nabłyszczającego.Przyczyną może być jakość płynu nabłyszczającego.
Naczynia są mokre. • By uzyskać najwyższą wydajność suszenia włączyć opcję AirDry.• Program nie obejmuje fazy suszenia lub faza suszenia odbywa się w niskiej temperaturze.• Dozownik płynu nabłyszczającego jest pusty.• Przyczyną może być jakość płynu nabłyszczającego.• Przyczyną może być jakość wieloskładnikowych tabletek. Należy wypróbować inną markę lub włączyć dozownik płynu nabłyszczającego i zastosować płyn nabłyszczający wraz z wieloskładnikowymi tabletkami.
Wnętrze urządzenia jest mokre.	• Nie świadczy to o usterce urządzenia. Jest to efekt skraplania się na ściankach wilgoci obecnej w powietrzu.
Nadmiar piany podczas zmywania.	• Stosować wyłącznie detergent przeznaczony do zmywarek.• Wystąpił wyciek z dozownika płynu nabłyszczającego. Skontaktować się z autoryzowanym centrum serwisowym.
Ślady rdzy na sztućcach. • W wodzie używanej do zmywania jest za dużo soli.Patrz „Zmiękczacz wody”.• Umieszczono razem sztućce ze srebra i stali nierdzewnej. Należy unikać umieszczania blisko siebie sztućców ze srebra i stali nierdzewnej.
Po zakończeniu programu w dozowniku znajdują się pozostałości detergentu.	• Tabletka z detergentem zablokowała się w dozowniku i woda nie wypłukała jej całkowicie.• Woda nie wypłukała detergentu z dozownika. Należy sprawdzić, czy ramię spryskujące może się obracać i jest drożne.• Sprawdzić, czy przedmioty w koszach nie uniemożliwiają otworzenia pokrywy dozownika detergentu.
Nieprzyjemny zapach w urządzeniu.	• Patrz „Czyszczenie wnętrza”.
Osad z kamienia na naczyniach, w komorze zmywarki i po wewnętrznej stronie jej drzwi.	• Poziom soli jest niski; sprawdzić wskaźnik poziomu soli.• Pokrywka zbiornika soli jest poluzowana.• Woda doprowadzana do urządzenia jest twarda.Patrz „Zmiękczacz wody”.• Nawet stosując uniwersalne tabletki do zmywarki, należy używać soli i ustawić poziom regeneracji zmiękczacza wody. Patrz „Zmiękczacz wody”.• Jeśli nadal widoczny jest osad z kamienia, należy oczyścić urządzenie odpowiednimi środkami czyszczącymi.• Spróbować użyć innego detergentu.• Skontaktować się z producentem detergentu.

Problem Możliwa przyczyna i rozwiązanie

Matowe, odbarwione lub wyszczerbione naczynia.

- Upewnić się, że w urządzeniu zmywane są tylko przedmioty, które można myć w zmywarce.

- Ostrożnie wkładać i wyjmować naczynia z koszy. Należy zapoznać się z broszurą dotyczącą załadunku koszy.

- Delikatne naczynia należy umieszczać w górnym koszu.

Patrz „Przed pierwszym użyciem”, „Codzienna eksploatacja” lub „Wskazówki i porady”, aby znaleźć inne możliwe przyczyny.

12. DANE TECHNICZNE

Wymiary Szerokość/wysokość/ głębokość (mm)		596 / 818 - 898 / 550
Podłączenie do sieci elektrycznej 1)	Napięcie (V) 220 - 240
	Częstotliwość (Hz) 50
Ciśnienie doprowadzanej wody	Min./maks. bar (MPa) 0.5 (0.05) / 8 (0.8)
Dopływ wody	Zimna lub ciepła woda 2)	maks. 60°C
Pojemność Liczba kompletów naczyń 13
Pobór mocy Tryb czuwania (W) 5.0
	Tryb wyłączenia (W) 0.50

1) Pozostałe wartości znajdują się na tabliczce znamionowej.

2) Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecznych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

13. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz

ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem ✉ razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

CE
