INSTRUKCJA OBSŁUGI KX-FLM653PD PANASONIC

Wielofunkcyjny faks laserowy

Instrukcja użytkowania

Symbol KX-FLM653PD

Przed uruchomieniem urządzenia prosimy o zapoznanie się z niniejszą instrukcją użytkowania oraz o zachowanie jej na przyszłość.

Telefaks może realizować funkcję identyfikacji abonenta wywołującego. Aby móc z niej korzystać, należy zwrócić się do operatora o uruchomienie usługi.

Ten model telefaksu przeznaczony jest do użytku w Polsce.

Jak korzystać z instrukcji użytkowania

Czytając instrukcje należy zawsze rozłożyć przednią okładkę (następna strona), aby łatwo znaleźć poszczególne przyciski.

OTWÓRZ

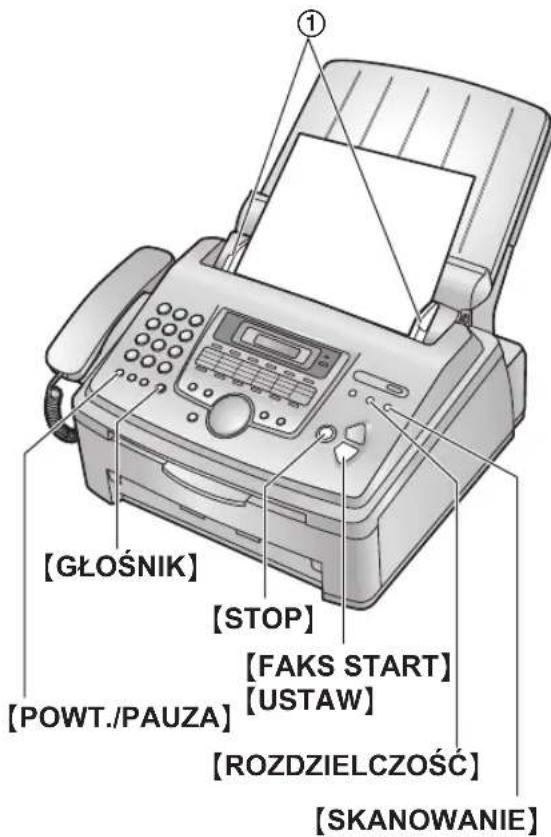

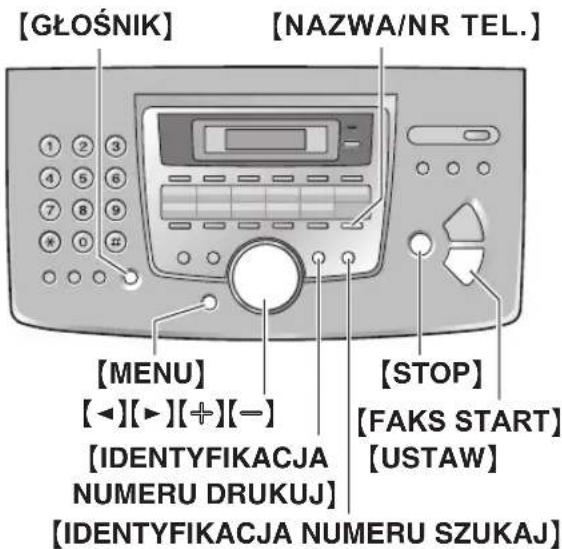

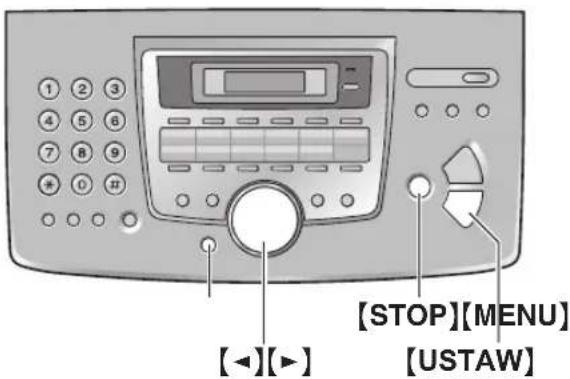

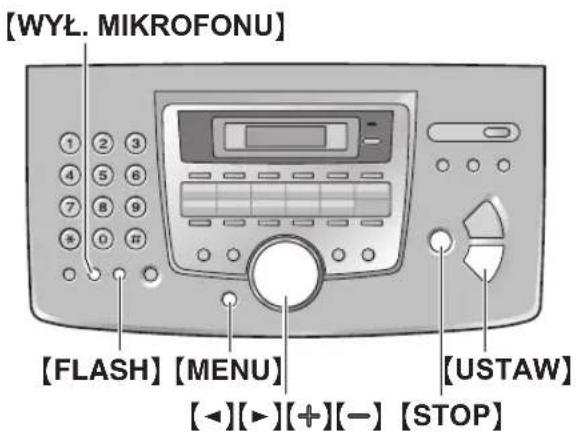

Rozmieszczenie przycisków

Rozlóż tę stronę podczas czytania instrukcji.

Opis poszczególnych przycisków znajduje się na str. 9.

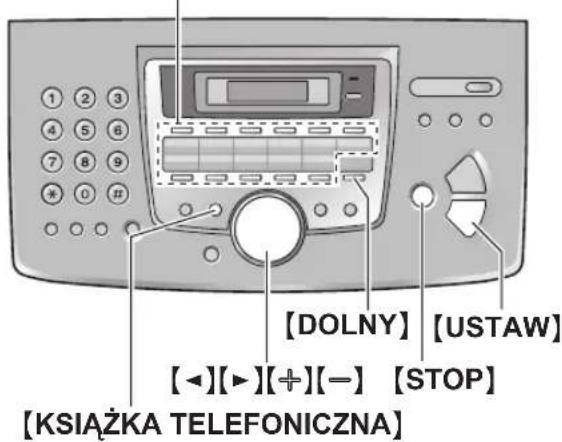

Przyciski (w kolejności alfabetycznej)

DOLNY 20

FAKS START 22

FLASH 12

GŁOŚNIK 13

GŁOŚNOŚĆ 17

IDENTYFIKACJA NUMERU DRUKUJ 18

IDENTYFIKACJA NUMERU SZUKAJ 19

Klawiatura wybierania

jednoprzyciskowego ②

KOPIA START 23

KSIAŻKA TELEFONICZNA 15

MENU 16

NAWIGACJA 17

NAZWA/NR TEL. 20

ODBIÓR SELEKTYWNY 5

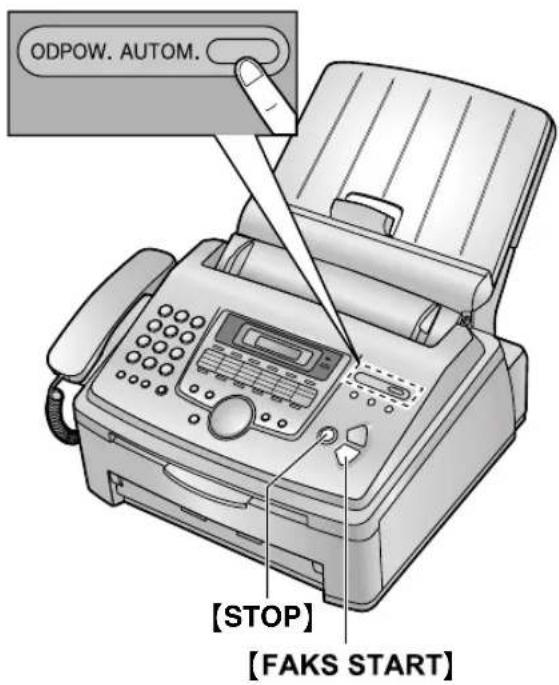

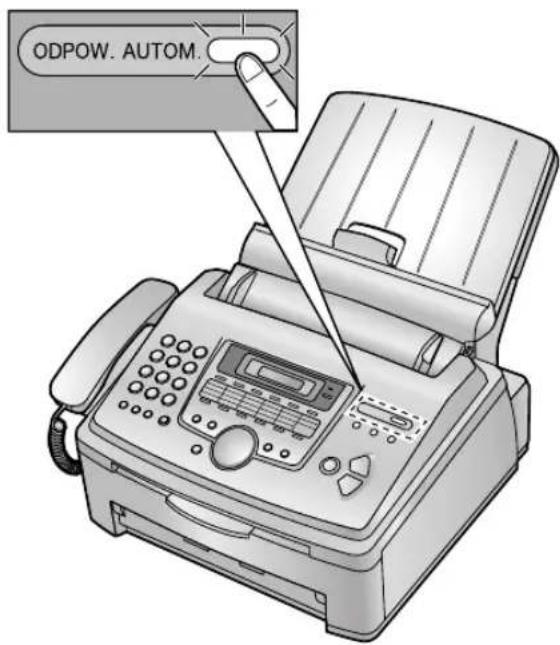

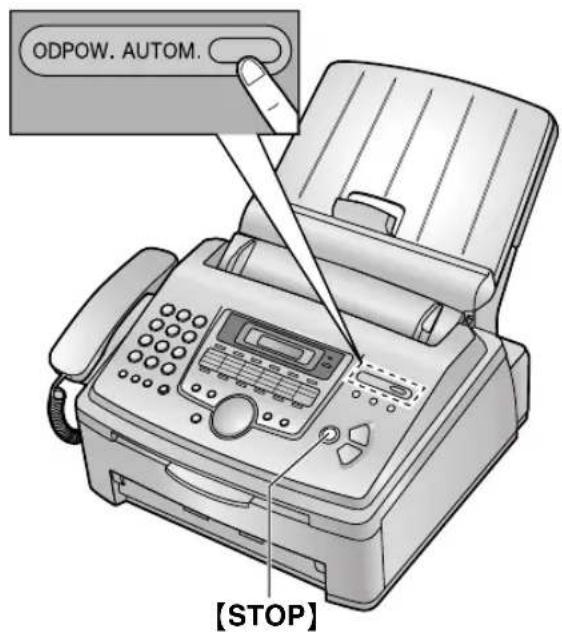

ODPOW. AUTOM. 8

POMOC 14

POWT./PAUZA10

ROZDZIELCZOŚĆ 7

ROZSYŁANIE ③

ROZSYŁANIE NIETYPOWE 4

SKANOWANIE 9

STOP 21

TON 1

UKŁADAJ 6

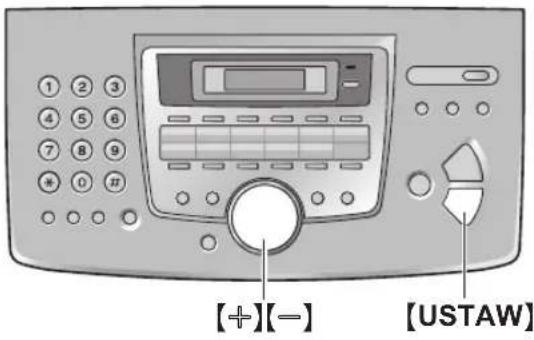

USTAW22

WYL. MIKROFONU 11

Dziękujemy za zakup telefaksu marki Panasonic.

Zachowaj niżej wymienione dane i dokumenty

Przypnij tutaj dowód zakupu.

Karta zakupu telefaksu

Data zakupu

Numer seryjny (umieszczony na tylnej /sciance urządzenia)

Nazwa i adres sprzedawcy

Numer telefonu sprzedawcy

Możesz wybrać język polski lub angielski.

- Komunikaty na wyświetlaczu oraz raporty podawane będą w wybranym języku. Fabrycznie ustawiony jest język polski. Jeśli chcesz zmienić to ustawienie, patrz funkcja #110 na str. 51.

Ostrzeżenie:

• Nie ścieraj i nie używaj gumki do wycierania na zadrukowanej stronie papieru, gdyż druk może się rozmazać.
• W razie problemu należy skontaktować się w pierwszej kolejności z autoryzowanym zakładem serwisowym.
• To urządzenie jest przeznaczone do użytku w analogowej sieci telefonicznej w Polsce.

Znaki towarowe:

• Microsoft, Windows i PowerPoint to zastrzeżone znaki towarowe lub znaki towarowe Microsoft Corporation w Stanach Zjednoczonych i/lub w innych krajach.
• Pentium jest zastrzeżonym znakiem towarowym lub znakiem towarowym Intel Corporation w Stanach Zjednoczonych i/lub w innych krajach.
• Zrzuty ekranu wydrukowano za pozwoleniem firmy Microsoft Corporation.
• 3M to znak towarowy lub zastrzeżony znak towarowy firmy Minnesota Mining and Manufacturing Company.
• Avery to zastrzeżony znak towarowy firmy Avery Dennison Corporation.
• XEROX to zastrzeżony znak towarowy Xerox Corporation.
• Wszystkie inne znaki towarowe i znaki fabryczne wymienione w niniejszej Instrukcji są własnością odnośnych producentów.

Prawa autorskie:

- Właścicielem praw autorskich niniejszego materiału jest Panasonic Communications Co., Ltd.; kopiowanie jest dozwolone wyłącznie do użytku wewnętrznego. Kopiowanie w jakimkolwiek innym celu, w całości lub we fragmentach, jest zabronione bez uzyskania pisemnej zgody Panasonic Communications Co., Ltd.

© 2006 Panasonic Communications Co., Ltd. Wszelkie prawa zastrzeżone.

Zasady bezpieczeństwa

Aby zmniejszyć ryzyko pożaru, porażenia prądem lub zranienia, przy korzystaniu z telefaksu należy zawsze przestrzegać podstawowych zasad bezpieczeństwa.

1. Przeczytaj ze zrozumieniem wszystkie wskazówki.
2. Przestrzegaj wszystkich ostrzeżeń i uwag, jakimi telefaks jest opatrzony.
3. Przed czyszczeniem telefaksu odłącz zasilanie urządzenia. Do czyszczenia nie używaj płynów ani substancji w aerozolu.
4. Nie stawiaj urządzenia w pobliżu wody, na przykład w p o b l i żu wanny, umywalki, zlewu kuchennego itp.

5. Ustaw telefaks na stabilnej powierzchni. Upadek aparatu może spowodować poważne uszkodzenia i/lub zranienie.

6. Otwory na obudowie telefaksu i na tylnej ściance lub na spodzie służą wentylacji aparatu i przeciwdziałają przegrzaniu. Otworów tych nie wolno niczym przykrywać ani zasłaniać. Nie stawiaj telefaksu w pobliżu grzejników ani w miejscach o niedostatecznej wentylacji.

7. Telefaks może korzystać tylko z takiego rodzaju zasilania, jakie wskazuje tabliczka znamionowa. Jeżeli nie jesteś pewien, z jakim typem zasilania masz do czynienia, skonsultuj się ze sprzedawcą lub lokalną firma energetyczną.

8. Telefaks wyposażony jest we wtyczkę z uziemieniem. Jeżeli nie posiadasz gniazda z uziemieniem, należy takie gniazdo zainstalować. Nie stosuj żadnego reduktora w celu ominięcia tego zabezpieczenia.

9. Nie należy stawiać żadnych przedmiotów na przewodzie zasilającym. Nie należy również prowadzić przewodu zasilającego w miejscach, gdzie mógłby być nadeptywany.

10. Nie przeciążaj gniazd zasilania ani przedłużaczy. Może to wywołać pożar lub porażenie prądem.

11. Nie wkładaj przez otwory w obudowie żadnych przedmiotów. Może to spowodować pożar lub porażenie prądem. Nie rozlewaj na telefaks żadnych płynów.

12. Aby zmniejszyć ryzyko porażenia prądem, nie rozbieraj samodzielnie telefaksu na części. W przypadku konieczności naprawy oddaj urządzenie do autoryzowanego punku serwisowego. Otwieranie urządzenia może narazić użytkownika na porażenie prądem lub inne niebezpieczeństwa. Niewłaściwe złożenie aparatu może ponadto spowodować porażenie prądem przy późniejszym użytkowaniu.

13. Odłącz zasilanie urządzenia i zgłoś się do autoryzowanego serwisu w następujących przypadkach:

A. Jeżeli przewód zasilania jest uszkodzony lub przetarty.
B. Jeżeli do aparatu dostal się jakiś płyn.
C. Jeżeli aparat narażony był na działanie deszczu lub wody.
D. Jeżeli aparat nie działa normalnie przy obsłudze zgodnej z instrukcją obsługi. Ustaw jedynie parametry uwzględnione w instrukcji. Nieprawidłowe ustawienie innych parametrów może spowodować uszkodzenie urządzenia.
E. Jeżeli telefaks upadł lub został mechanicznie uszkodzony.
F. Jeżeli telefaks przejawia wyraźne zmiany w sposobie działania.

1. Unikaj korzystania z telefonu - poza bezprzewodowymi - podczas burzy. Istnieje zawsze ryzyko porażenia prądem na skutek wyładowań atmosferycznych.

2. Nie korzystaj z tego aparatu, aby zgłosić nieszczelność instalacji gazowej, jeżeli znajdujesz się w pobliżu źródła nieszczelności.

ZACHOWAJ NASTĘPUJĄCE ŚRODKI OSTROŻNOŚCI

UWAGA:

Instalacja

• W przypadku przeniesienia urządzenia z chłodnego do cieplejszego pomieszczenia, należy pozwolić mu przystosować się do wyższej temperatury i nie podłączać urządzenia przez około 30 minut. Jeśli po nagłej zmianie temperatury urządzenie zostanie podłączone zbyt szybko, wewnątrz urządzenia może skroplić się wilgoć, powodując awarię.
• Nie zakładaj instalacji telefonicznej podczas burzy.
• Nie instaluj gniazd telefonicznych w miejscach wilgotnych, chyba że są to specjalne gniazda przystosowane do wilgoci.
• Nie dotykaj przewodów ani końcówek telefonicznych pozbawionych izolacji zanim nie zostaną wyłączone z sieci.
• Zachowaj ostrożność podczas instalacji i modyfikacji linii telefonicznej.
• Nie dotykaj mokrymi rękami wtyczki przewodu zasilającego.

Promieniowanie laserowe

- W drukarce telefaksu zastosowano laser. Używanie przycisków lub regulatorów niezgodne z instrukcją oraz przeprowadzanie procedur innych niż tutaj przedstawione, może narazić użytkownika na działanie groźnych promieni laserowych.

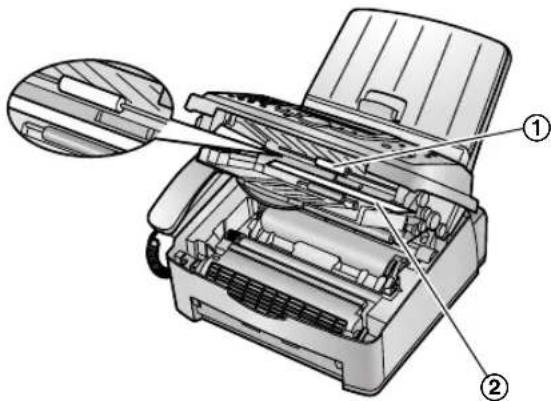

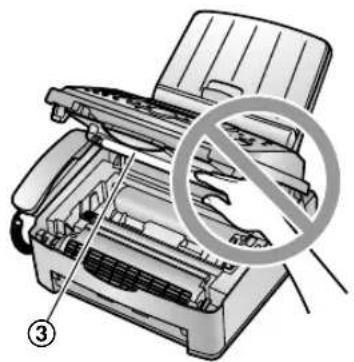

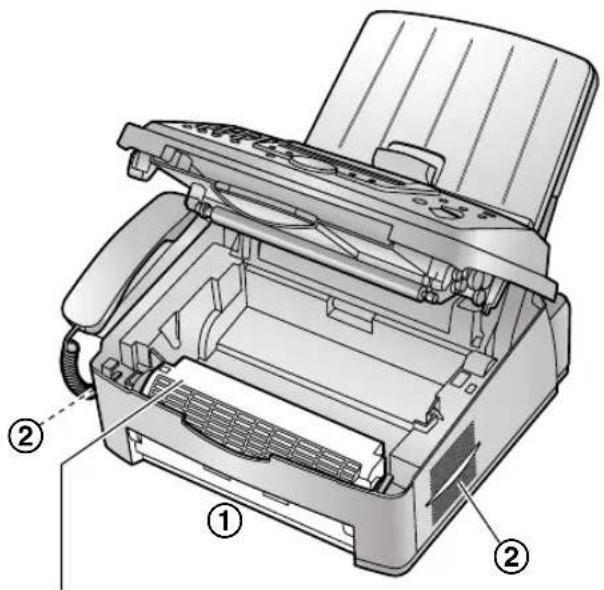

Zespół grzewczy

• Zespół grzewczy rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.
• Podczas drukowania lub bezpośrednio po jego zakończeniu nagrzewa się również obszar w pobliżu wyjścia papieru (①). Jest to normalne.

• Kiedy bierzesz do ręki kasetę z tonerem, pamiętaj o następujących zasadach:
  – Nie pozostawiaj kasety z tonerem bez opakowania zabezpieczającego przez czas dłuższy. Skróci to bowiem żywotność tonera.
• Jeżeli jakaś ilość tonera dostanie się do organizmu, wypij kilka szklanek wody, aby rozcieńczyć zawartość żołądka i skontaktuj się z lekarzem.
• Jeżeli dojdzie do kontaktu tonera z oczami, przemyj oczy obficie wodą i skontaktuj się z lekarzem.
• Jeżeli dojdzie do kontaktu tonera ze skóra, starannie umyj skóre woda z mydłem.
• Jeśli jakaś ilość tonera np. w skutek jego rozpylenia w powietrzu dostanie się do dróg oddechowych, wyjdź do pomieszczenia w którym powietrze jest czyste i skontaktuj się z lekarzem.

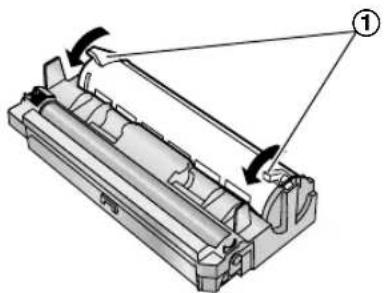

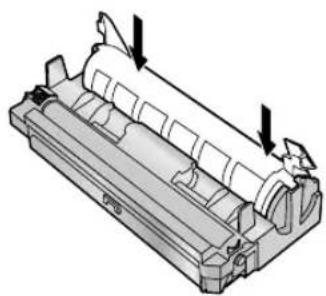

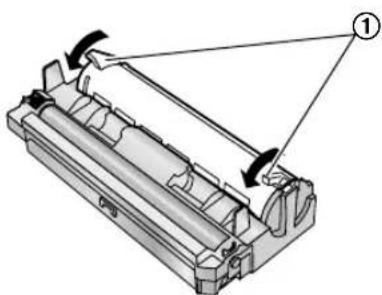

Zespół bębna

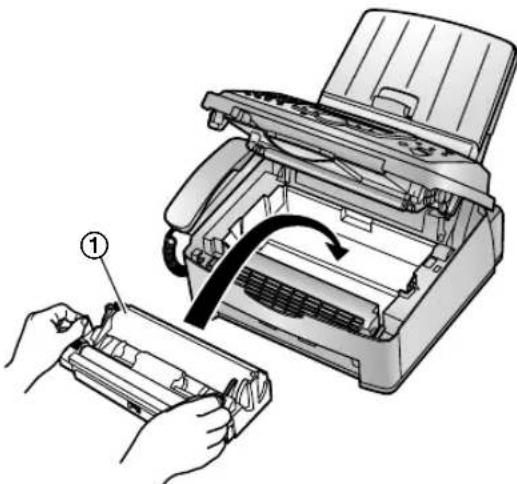

- Przed zainstalowaniem zespołu bębna zapoznaj się z procedurą przedstawioną na stronie str. 12. Po przeczytaniu instrukcji otwórz opakowanie zabezpieczające zespół bębna. Zespół bębna zawiera światłoczuły bęben. Wystawienie bębna na działanie światła może go zniszczyć. Po otwarciu opakowania zabezpieczającego:

• Nie poddawaj zespołu bębna działaniu światła przez ponad 5 minut.
  – Nie dotykaj ani nie zarysuj zielonej powierzchni bębna.
• Nie umieszczaj zespołu bębna w miejscach zakurzonych, brudnych lub w miejscach o wysokiej wilgotności powietrza.
• Nie narażaj zespołu bębna na bezpośrednie działanie promieni słonecznych.

OSTRZEŻENIE:

• Aby uniknąć ryzyka pożaru lub porażenia prądem, nie wystawiaj telefaksu na działanie deszczu lub wilgoci.
• Jeśli z urządzenia zacznie wydostawać się dym, dziwny zapach lub nietypowe odgłosy, należy odłączyć zasilanie urządzenia. Taki stan może spowodować pożar lub porażenie prądem. Po upewnieniu się, że dym przestał wydobywać się z urządzenia, skontaktuj się z autoryzowanym punktem serwisowym.

Zapewnienie optymalnego działania

Kaseta z tonerem i zespół bębna

- W celu uzyskania optymalnej wydajności, zaleca się stosowanie oryginalnych tonerów i bębnów firmy Panasonic. Firma nie ponosi odpowiedzialności za poniżej wymienione problemy spowodowane przez tonery i bębny innych firm niż Panasonic:

– Uszkodzenie urządzenia
– Słaba jakość druku
– Nieprawidłowa praca

- Podczas procesu drukowania urządzenie wytwarza wysoką temperaturę. Naturalnym zjawiskiem jest, że podczas i na krótko po zakończeniu drukowania wyczuwalny jest zapach przegrzanego powietrza. Upewnij się, że urządzenie zostało ustawione w dobrze wentylowanym pomieszczeniu.

• Aby optymalnie wykorzystać żywotność zespołu bębna, nie wyłączaj urządzenia zaraz po zakończeniu drukowania. Pozostaw urządzenie włączone przez min. 30 minut po zakończeniu drukowania.

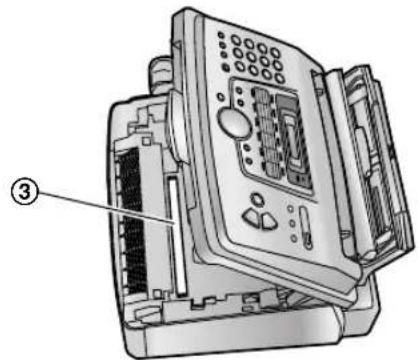

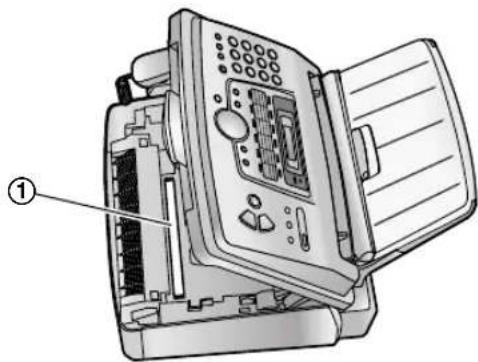

• Nie zasłaniaj otworów i szczelin wentylacyjnych urządzenia. Sprawdzaj regularnie ich stan oraz

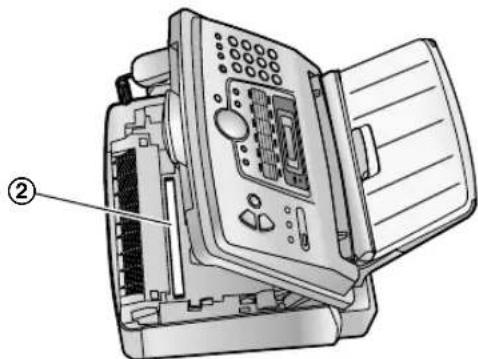

usuwaj wszelakie zabrudzenia i kurz przy pomocy odkurzacza (②).

- Podczas wymiany kasety z tonerem lub zespołu bębna dopilnuj aby kurz, woda lub inne płyny nie miały kontaktu z zespołem bębna. Może to wpłynąć na jakość drukowania.

Elektryczność statyczna

- Aby zapobiec uszkodzeniu poprzez elektryczność statyczną Interfejsu komputerowgo i innych komponentów elektrycznych wewnątrz urządzenia, dotknij uziemionego przedmiotu przed dotknięciem tych komponentów.

Środowisko

• Umieść telefaks z dala od urządzeń generujących zakłócenia elektryczne, takich jak lampy fluorescencyjne, czy silniki.
• Telefaks należy chronić przed kurzem, wilgocią, wysoką temperaturą i wibracjami.
• Nie należy narażać telefaksu na bezpośrednie działanie promieni słonecznych.
• Na telefaksie nie wolno stawiać żadnych ciężkich przedmiotów.
• Jeśli urządzenie nie będzie używane przez dłuższy okres czasu, wyjmij wtyczkę z gniazda zasilającego.
• Urządzenie należy umieścić z dala od źródeł ciepła, takich jak grzejniki, kuchenki itp. Nie należy go umieszczać w pomieszczeniach o temperaturze niższej niż 10 °C lub wyższej niż 32,5 °C. Unikaj także wilgotnych piwnic.

Papier faksowy

- Przechowuj nieużywany papier w oryginalnym opakowaniu, w chłodnym i suchym miejscu. Niewłaściwe przechowywanie może obniżyć jakość wydruku.

Rutynowa konserwacja

- Wytrzyj zewnętrzną część urządzenia miękką ściereczką. Nie używaj benzyny, rozcieńczalnika ani proszku do szorowania.

Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi.

Prawidłowe postępowanie w razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy biznesowi w krajach Unii Europejskiej W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol jest ważny tylko w Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

1. Wprowadzenie i instalacja

Wyposażenie

1.1 Wyposażenie załączone w zestawie......8
1.2 Materiały eksploatacyjne.... 9

Rozmieszczenie przycisków

1.3 Opis przycisków 9

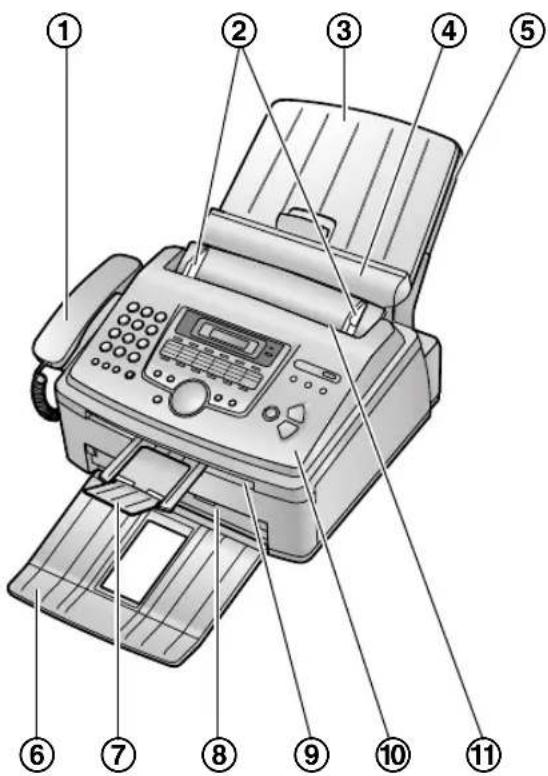

1.4 Ogólny wygląd telefaksu 10

Instalacja

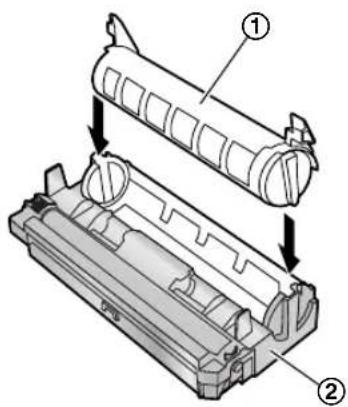

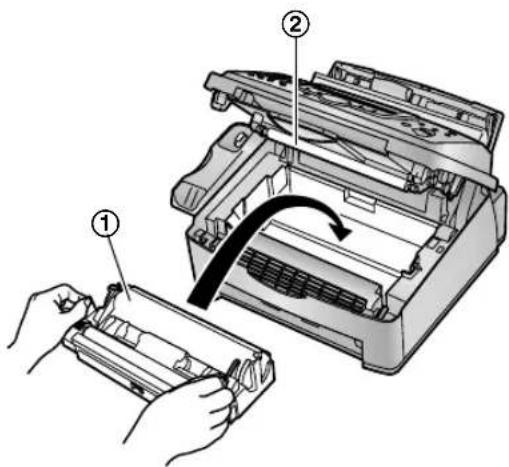

1.5 Kaseta z tonerem i zespół bębna .....12

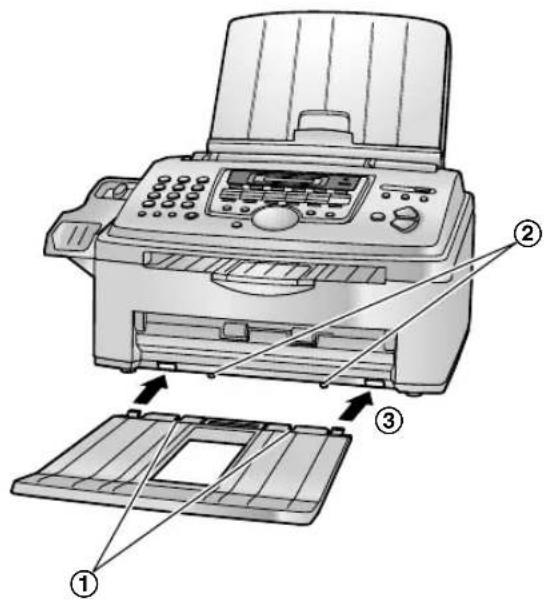

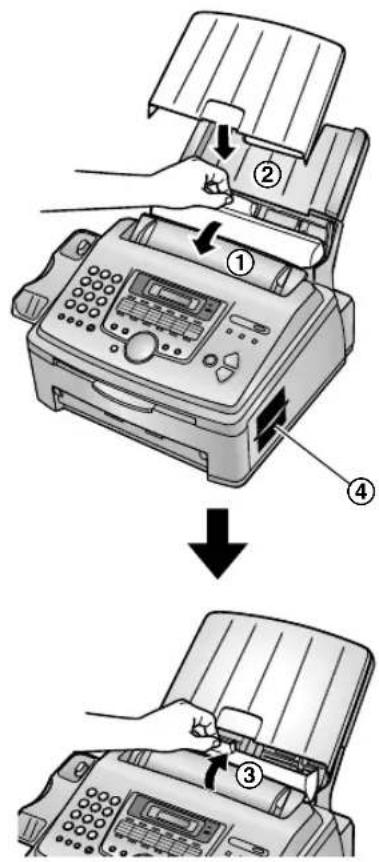

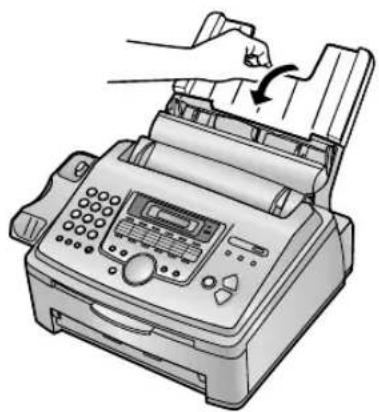

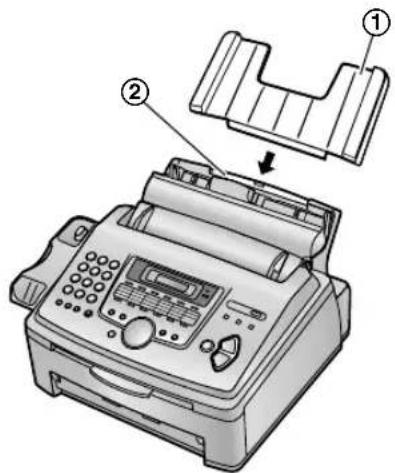

1.6 Podajnik papieru i pokrywa podajnika...... 14

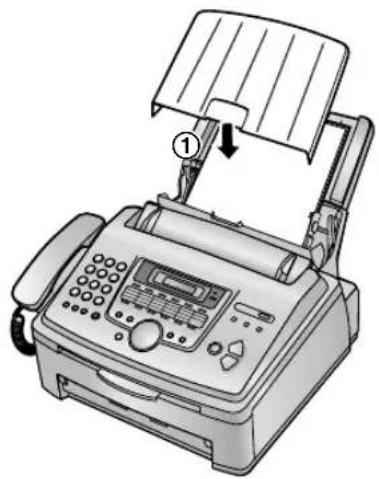

1.7 Podstawka do papieru.... 15

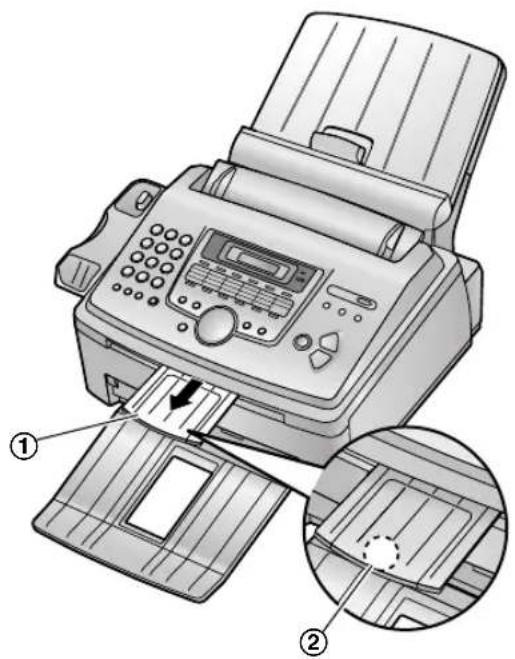

1.8 Podstawka na dokumenty.... 15

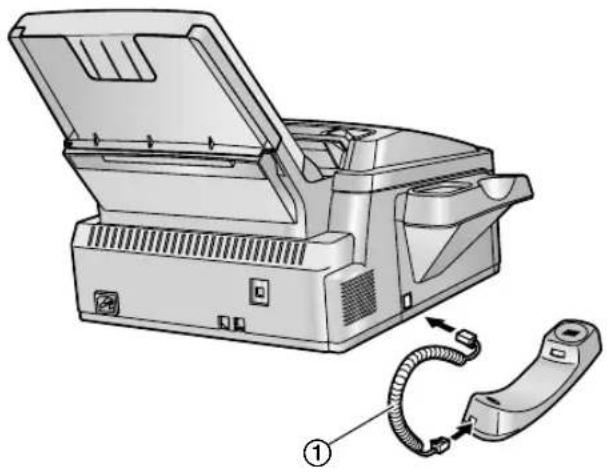

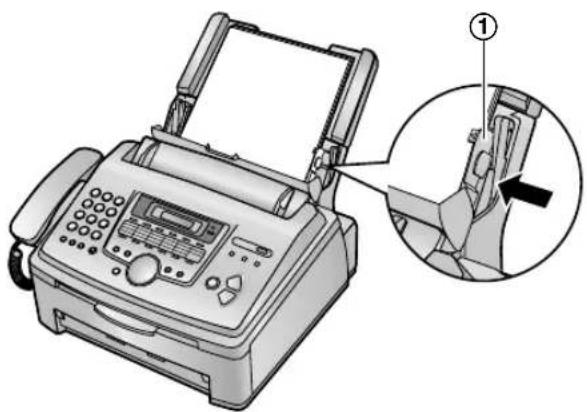

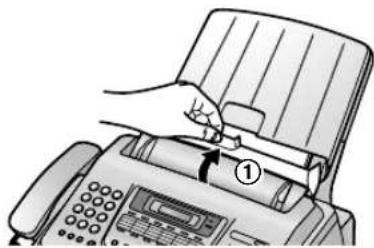

1.9 Przewód słuchawkowy.... 16
1.10 Papier faksowy.... 16

2. Przygotowanie

Podłączanie i konfiguracja

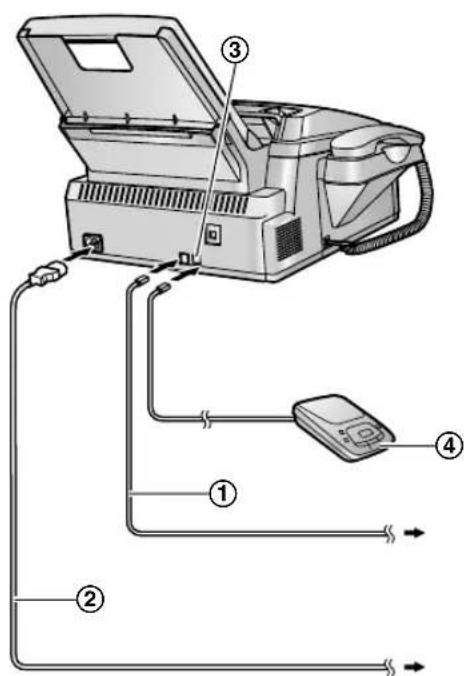

2.1 Podłączenie telefaksu 18
2.2 Tryb wybierania numeru.... 19

Przycisk Pomoc

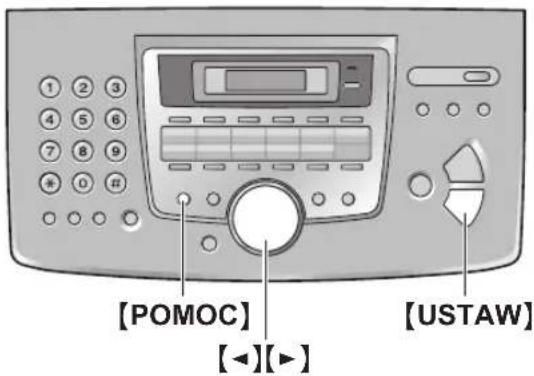

2.3 Funkcja pomocy.... 19

Głośność

2.4 Regulacja poziomów głośności 20

Programowanie początkowe

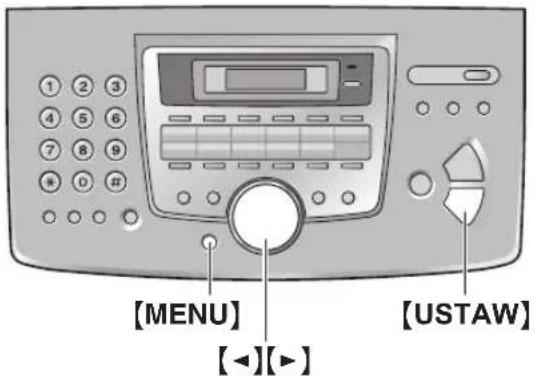

2.5 Data i godzina 20
2.6 Twoje logo.... 21

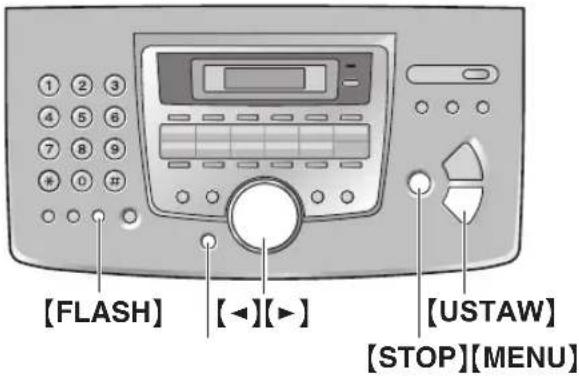

2.7 Twój numer faksu.... 23

3. Telefon

Wybieranie automatyczne

3.1 Zapisywanie nazwisk i numerów dla funkcji wybierania jednoprzyciskowego i w książce telefonicznej .....24
3.2 Wykonywanie połączenia telefonicznego przy użyciu funkcji wybierania jednoprzyciskowego i k s i ążki telefonicznej....25

Identyfikacja abonenta wywołującego

3.3 Usluga identyfikacji abonenta wywołującego .. 26
3.4 Przegładanie informacji o abonentach wywołujących i oddzwanianie .....27
3.5 Zapisywanie informacji o abonencie wywołującym w pamięci wybierania jednoprzyciskowego i w książce telefonicznej 29

4. Telefaks

Wysyłanie dokumentów

4.1 Wysyłanie dokumentów ręcznie....30
4.2 Wymagania dotyczące dokumentów...... 31
4.3 Wysyłanie dokumentów przy użyciu funkcji wybierania jednoprzyciskowego i książki telefonicznej ....32
4.4 Rozsyłanie dokumentów 32

Odbieranie dokumentów

4.5 Wybór sposobu korzystania z telefaksu..... 34
4.6 Automatyczne odbieranie dokumentów – odbiór automatyczny włączony ..... 35
4.7 Ręczne odbieranie dokumentów – odbiór automatyczny wyłączony .....35

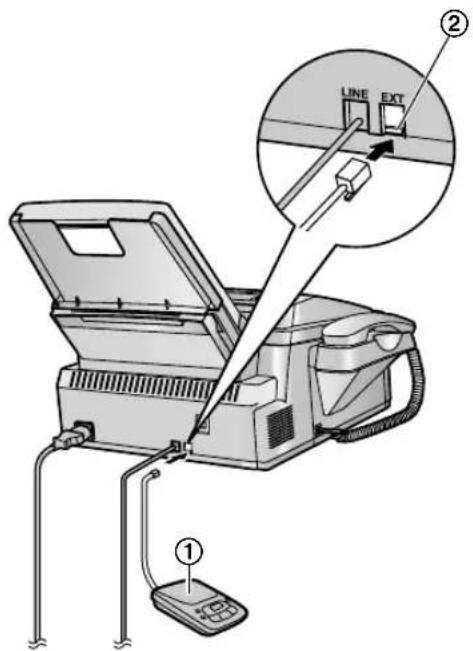

4.8 Przyłączenie aparatu zgłoszeniowego ..... 37
4.9 Polling (pobieranie wiadomości pozostawionych do odbioru na innym telefaksie)....37
4.10 Blokada wiadomości niepożądanych (zapobieganie odbieraniu dokumentów od określonych abonentów) ......38

5. Kopiowanie

Kopiowanie

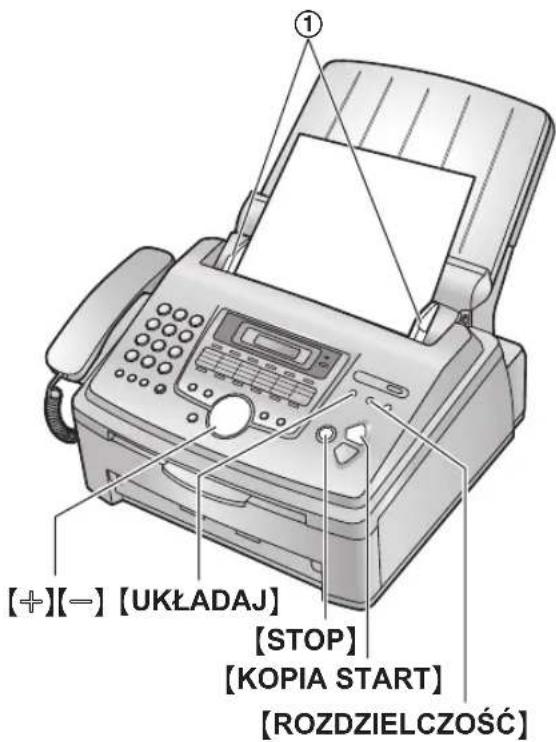

5.1 Sporządzanie kopii 39

6. Oprogramowanie wielofunkcyjne (Multi-Function Station)

Ustawienia

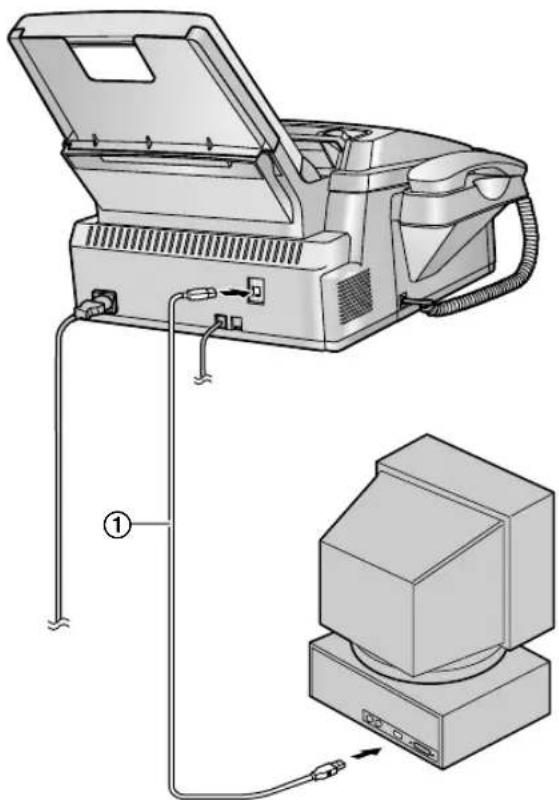

6.1 Podłączanie do komputera 41

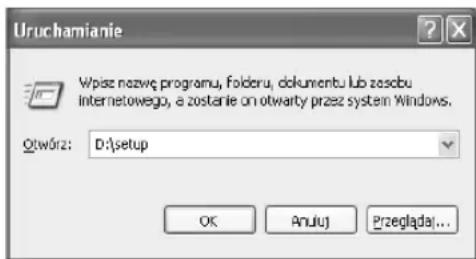

6.2 Instalacja oprogramowania wielofunkcyjnego (Multi-Function Station)....41

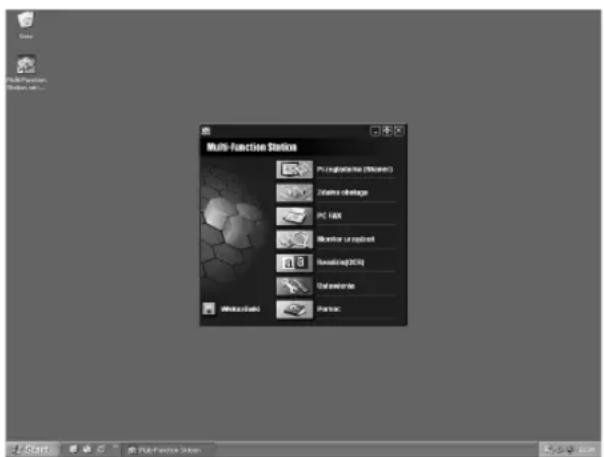

6.3 Uruchamianie oprogramowania wielofunkcyjnego (Multi-Function Station)... 43

Drukowanie

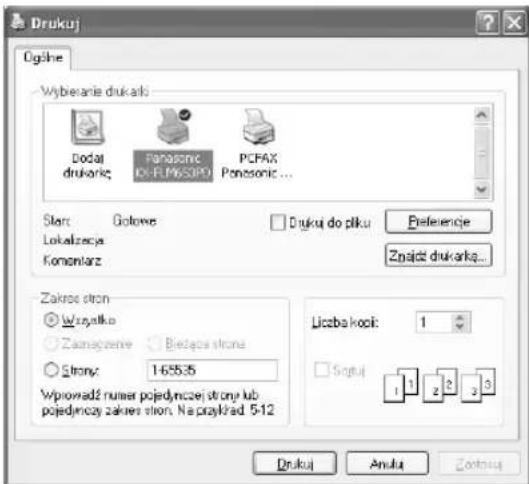

6.4 Używanie telefaksu jako drukarki...... 43

Skanowanie

6.5 Używanie telefaksu jako skanera.... 46

Zdalna obsługa

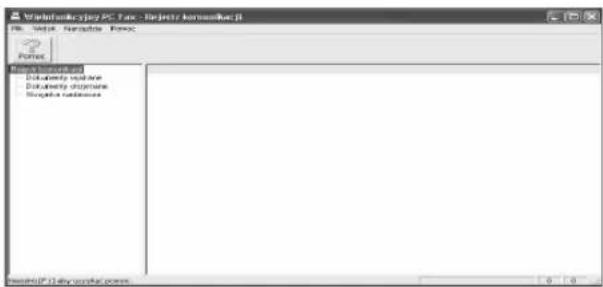

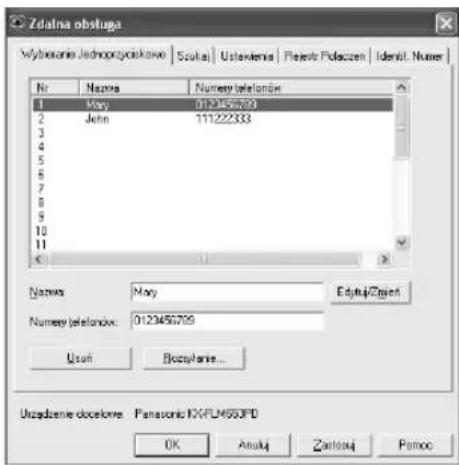

6.6 Obsługa telefaksu z komputera 47

Faks z komputera

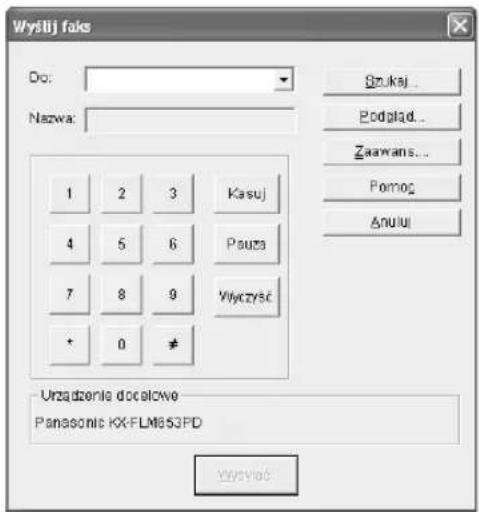

6.7 Wysyłanie/otrzymywanie faksu za pomocą oprogramowania wielofunkcyjnego (Multi-Function Station)......47
6.8 Sprawdzanie stanu telefaksu 48

7. Funkcje programowane przez użytkownika

Zestawienie funkcji

7.1 Programowanie.... 50
7.2 Funkcje podstawowe 51
7.3 Funkcje zaawansowane 53

8. Pomoc

Komunikaty o błędach

8.1 Komunikaty o błędach – raporty ..... 57
8.2 Komunikaty o błędach – wyświetlacz...... 58

Rozwiązywanie problemów

8.3 Kiedy funkcja nie działa, sprawdź tutaj, zanim wezwiesz pomoc....59

Wymiana

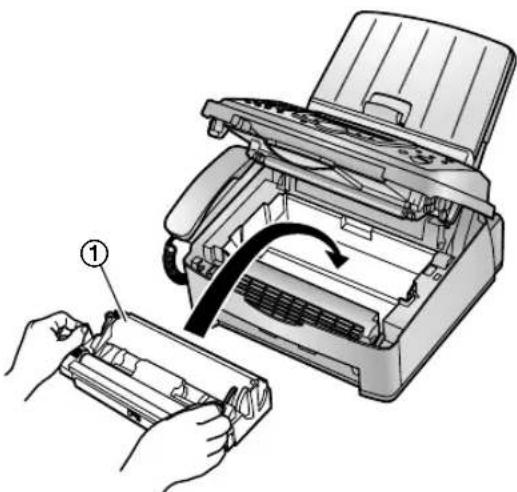

8.4 Wymiana kasety z tonerem i zespołu bębna .. 65

Blokady

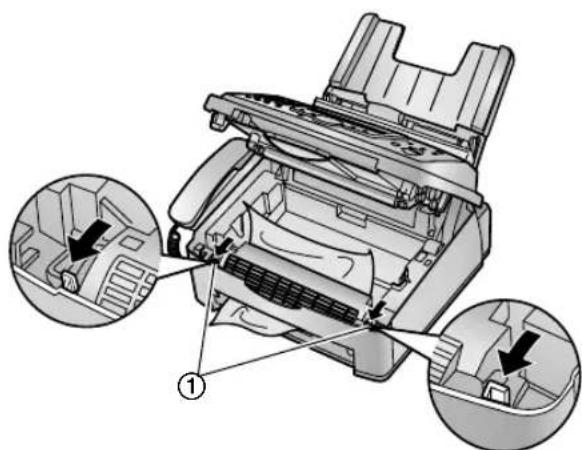

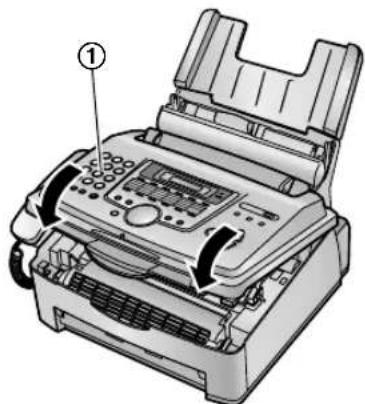

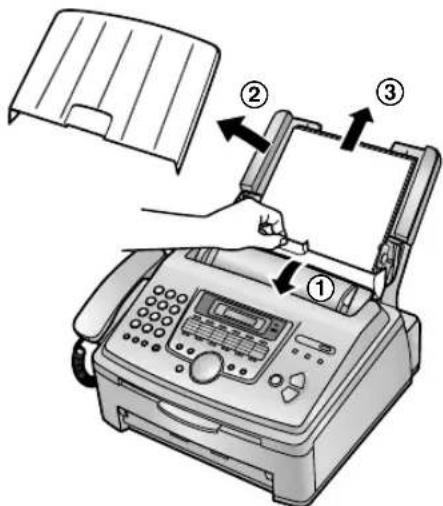

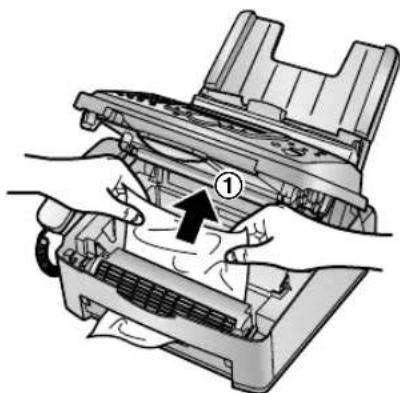

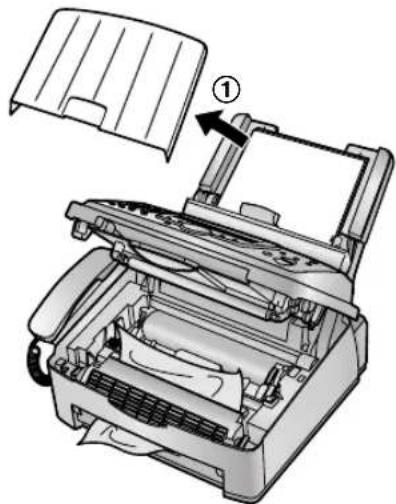

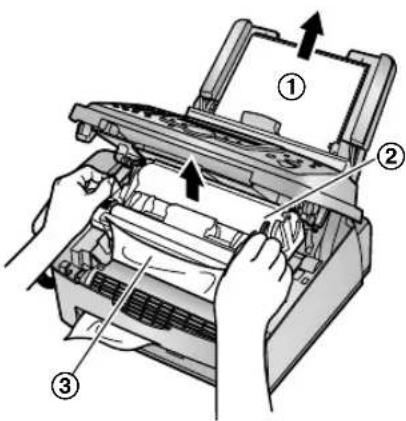

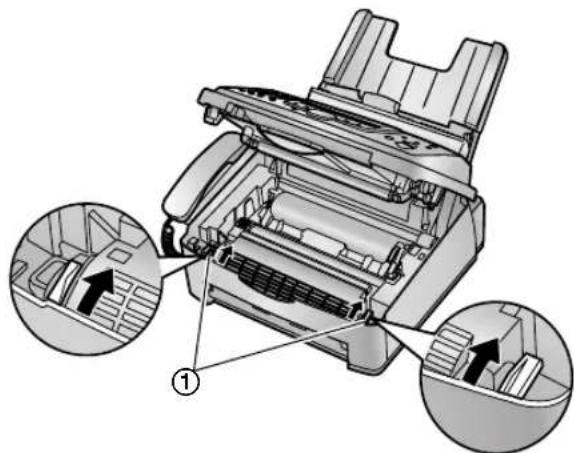

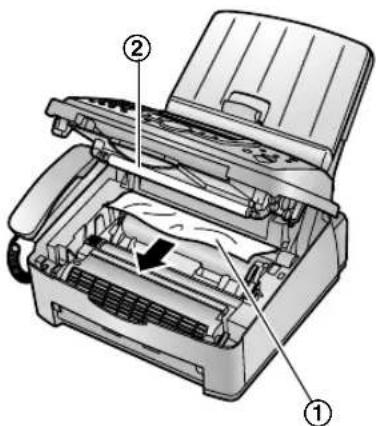

8.5 Zablokowany papier 68

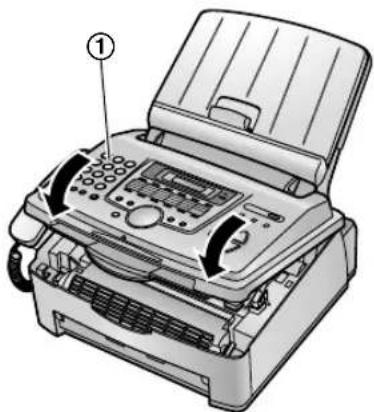

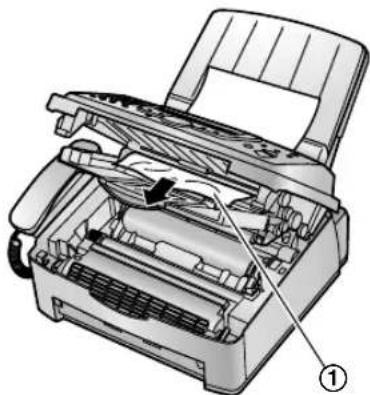

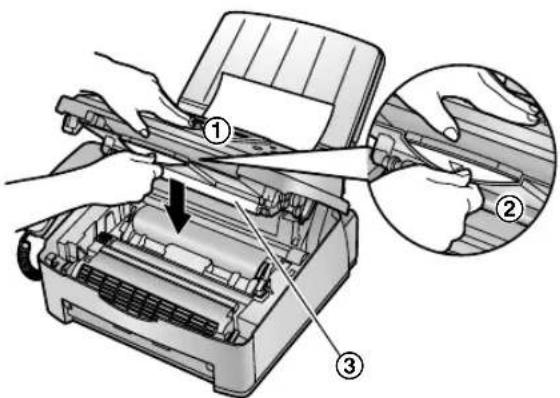

8.6 Dokument zablokowany przy wysyłaniu ..... 71

Czyszczenie

8.7 Czyszczenie wnętrza telefaksu.... 72

9. Informacje ogólne

Wydruki raportów

9.1 Wydruk parametrów funkcji, numerów telefonicznych i raportów .....74

Specyfikacja

9.2 Specyfikacja.... 75

Deklaracja zgodności

9.3 Deklaracja zgodności 78

10.Indeks

10.1 Indeks.... 79

1.1 Wyposażenie załączone w zestawie

Nr Opis	Ilość Uwagi
1	Przewód zasilający 1 ----
2	Przewód telefoniczny 1 ----
3	Słuchawka 1 ----
4	Przewód słuchawkowy 1 ----
5	Podstawka do papieru 1 ----
6	Podajnik papieru 1 ----
7	Osłona podajnika papieru	1	Brak konieczności instalacji w przypadku korzystania z papieru Legal.
8	Urządzenie bębnowe	1	Patrz str. 77.
9	Kaseta z tonerem (kaseta rozruchowa)	1	u m o formatu A4 przy 5% stopniu zaczernienia obrazu (str. 76).
10	Instrukcja użytkowania	1	----
11	Szybkie uruchomienie telefaksu	1 ----
12	CD-ROM	1 Patrz str. 41.

żliwia wy

①

②

③

④

⑤

• W przypadku uszkodzenia lub braku jakiegoś elementu wyposażenia należy skontaktować się ze sprzedawcą.
• Zachowaj fabryczne opakowanie telefaksu na wypadek późniejszego transportu lub wysyłki urządzenia.

1.2 Materiały eksploatacyjne

W celu zapewnienia właściwego funkcjonowania urządzenia zalecane jest używanie kasety z tonerem i zespołu bębna marki Panasonic. Specyfikację zamieszczono na str. 76.

1.2.1 Dostępne wyposażenie

• Kaseta z tonerem na wymianę (KX-FA83E/KX-FA83X)
  – Zespół bębna na wymianę (KX-FA84E/KX-FA84X)

1.3 Opis przycisków

- Rozlóż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

① [TON]

- W przypadku linii z wybieraniem impulsowym, podczas wybierania numeru zmienia tymczasowo tryb wybierania na tonowy.

② Klawiatura wybierania jednoprzyciskowego

- Używanie funkcji wybierania jednoprzyciskowego (str. 24, 25, 32).

③ [ROZSYŁANIE]

- Rozsyłanie dokumentu do wielu odbiorców (str. 32, 33).

4 [ROZSYŁANIE NIETYPOWE]

- Ręczne rozsyłanie dokumentu do wielu odbiorców (str. 32, 33).

⑤ [ODBIÓR SELEKTYWNY]

- Korzystanie z blokady wiadomości niepożądanych (str. 38).

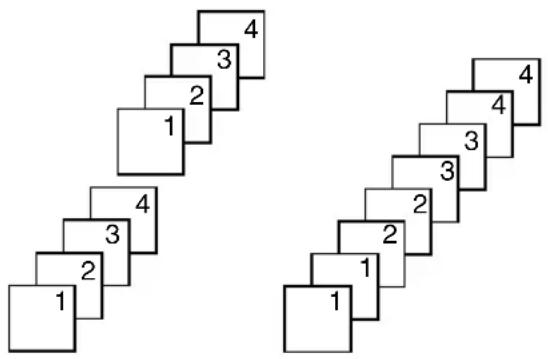

⑥ [UKŁADAJ]

- Sortowanie kopii (str. 39).

7 [ROZDZIELCZOŚĆ]

• Ustawienie rozdzielczości (str. 30, 39).

⑧ [ODPOW. AUTOM.]

- Włączenie/wyłączenie trybu automatycznego odbioru (str. 35).

⑨ 【SKANOWANIE】

• Skanowanie dokumentu (str. 46).
• Zapisywanie zeskanowanego dokumentu w pamięci, a następnie przesłanie go (str. 30).

10 [POWT./PAUZA]

- Powtarza wybieranie ostatniego numeru. Jeśli podczas wykonywania połączenia telefonicznego z wykorzystaniem funkcji 【GŁOŚNIK】linia jest zajęta, telefaks automatycznie powtórzy wybieranie numeru do 5 razy. - Wstawianie pauzy podczas wybierania.

11 [WYL. MIKROFONU]

- Służy do wyłączenia mikrofonu podczas rozmowy. Aby wrócić do rozmowy, naciśnij przycisk ponownie.

12 [FLASH]

- Umożliwia dostęp do usług telefonicznych i przekazywanie połączeń.

13 [GŁOŚNIK]

- Umożliwia wybranie numeru tel. i połączenie (bez możliwości rozmowy). Po naciśnięciu [GŁOŚNIK] podczas rozmowy będzie można słyszeć rozmówcę, ale on nie będzie mógł słyszeć ciebie.

14 [POMOC]

- Wydruk pomocnych informacji do wglądu w k a żdej chwili (str. 19).

15 [KSIAŻKA TELEFONICZNA]

- Zapisywanie lub edycja nazwisk i numerów telefonicznych (str. 24).

16 [MENU]

- Rozpoczęcie i zakończenie programowania.

17 [NAWIGACJA][GŁOŚNOŚĆ]

• Regulacja poziomu głośności (str. 20).
• Wyszukiwanie zapisanych pozycji (str. 25, 32).
• Wybór funkcji lub ustawienia funkcji podczas programowania (str. 50).

18 [IDENTYFIKACJA NUMERU DRUKUJ]

- Wydruk listy identyfikacyjnej abonentów wywołujących (str. 28).

19 [IDENTYFIKACJA NUMERU SZUKAJ]

- Wyświetlanie informacji o abonentach wywołujących (str. 27).

20 [DOLNY][NAZWA/NR TEL.]

• Wybór pozycji 12–22 dla funkcji wybierania jednoprzyciskowego (str. 24, 25, 32).
• Zmiana sposobu wyświetlania informacji o abonencie wywołującym (str. 28).

21【STOP】

• Przerywa operację lub programowanie.
• Kasowanie znaków z nazw i numerów telefonicznych (str. 22, 24).
• Powrót do poprzedniego kroku podczas pracy.

22 [FAKS START] [USTAW]

• Rozpoczęcie przesyłania lub odbioru faksu.
• Służy do zachowywania ustawień podczas programowania.

23 [KOPIA START]

- Kopiowanie dokumentu (str. 39).

1.4 Ogólny wygląd telefaksu

1.4.1 Widok z przodu

① Słuchawka
② Prowadnice dokumentu
③ Ostona podajnika papieru
④ Panel dociskający
⑤ Podajnik papieru
⑥ Podstawka do papieru ^1
⑦ Podstawka na dokumenty ^1
⑧ Wyjście papieru
⑨ Wyjście dokumentu
⑩ Pokrywa przednia
⑪ Wejście dokumentu

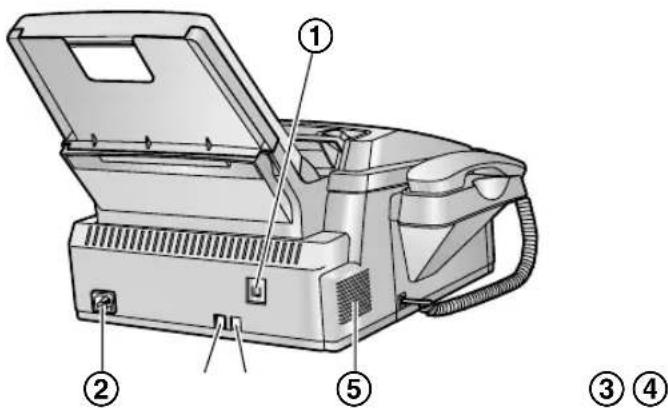

1.4.2 Widok z tyłu

① Złącze interfejsu USB
② Gniazdo wejściowe przewodu zasilającego
③ Gniazdo linii telefonicznej
④ Gniazdo dodatkowego telefonu
⑤ Głośnik

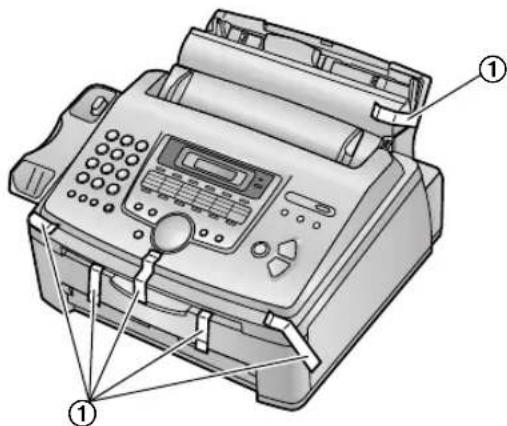

Usuwanie taśmy zabezpieczającej

Przed instalacją należy usunąć taśmę zabezpieczającą (①).

1.5 Kaseta z tonerem i zespół bębna

Załączona kaseta z tonerem to kaseta rozruchowa. Umożliwia ona wydrukowanie ok. 800 stron formatu A4 przy 5 % stopniu zaczernienia obrazu (str. 76).

- Wymiana kasety z tonerem i zespołu bębna - patrz str. 65.

Ostrzeżenie:

- Przed przystąpieniem do instalacji przeczytaj poniższą instrukcję. Po przeczytaniu instrukcji otwórz opakowanie zabezpieczające zespół bębna. Zespół bębna zawiera światłoczuły bęben. Wystawienie bębna na działanie światła może go zniszczyć. Po otwarciu opakowania zabezpieczającego:

– Nie poddawaj zespołu bębna działaniu światła przez ponad 5 minut.

– Nie dotykaj ani nie zarysuj zielonej powierzchni bębna.

- Nie umieszczaj zespołu bębna w miejscach zakurzonych, brudnych lub w miejscach o wysokiej wilgotności powietrza.

- Nie narażaj zespołu bębna na bezpośrednie działanie promieni słonecznych.

- Nie pozostawiaj kasety z tonerem bez opakowania zabezpieczającego przez czas dłuższy. Skróci to bowiem żywotność tonera.

1 Przed otwarciem opakowania zabezpieczającego nowej kasety z tonerem potrząśnij nią w pionie co najmniej 5 razy.

2 Wyjmij kasetę z tonerem i zespół bębna z opakowań zabezpieczających. Ściagnij taśmę uszczelniającą (①) z kasety z tonerem.

- Nie dotykaj ani nie zarysuj zielonej powierzchni bębna.

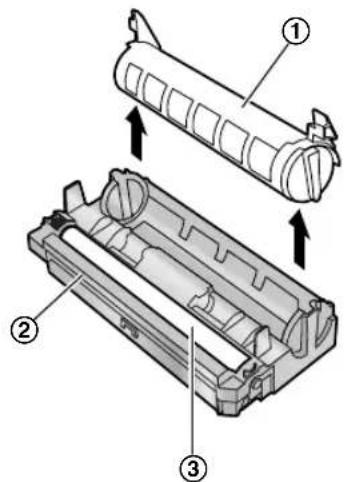

3 Włóż kasetę z tonerem (①) pionowo do zespołu bębna (②).

4 Wciśnij kasetę z tonerem tak, aby wskoczyła na miejsce.

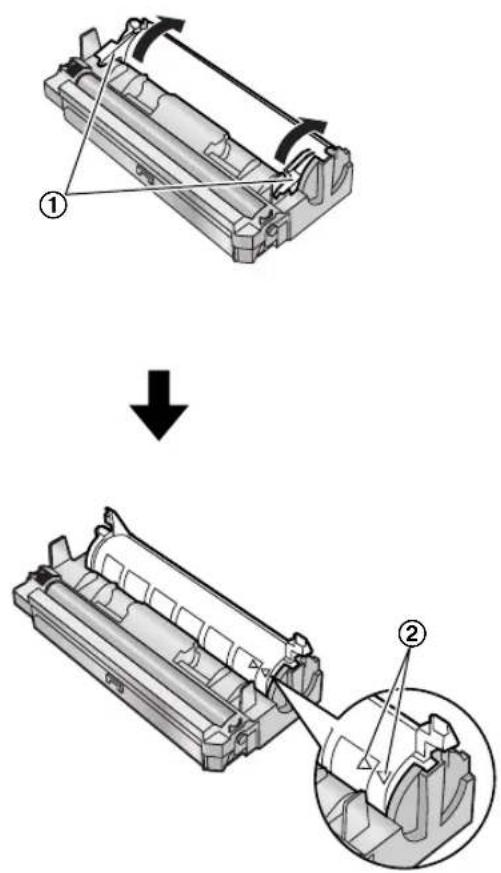

5 Przekręć dwie dźwignie (①) na kasecie z tonerem.

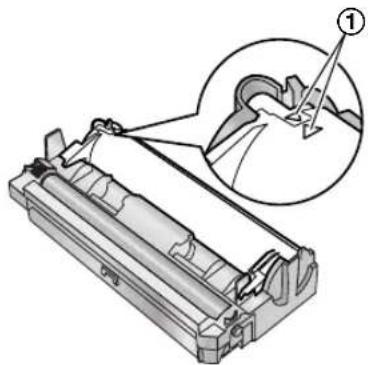

6 Aby prawidłowo zainstalować kasetę z tonerem, trójkąty (①) powinny być w jednej linii.

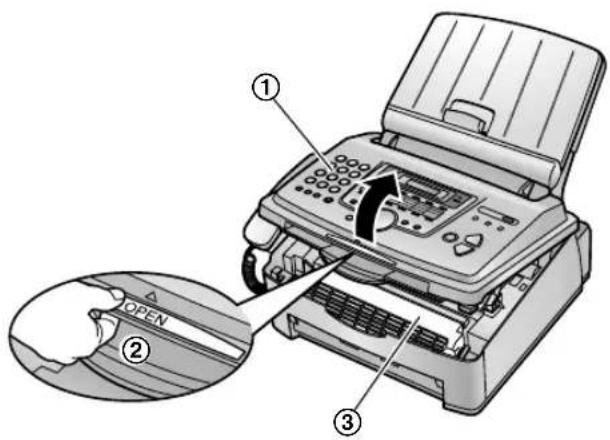

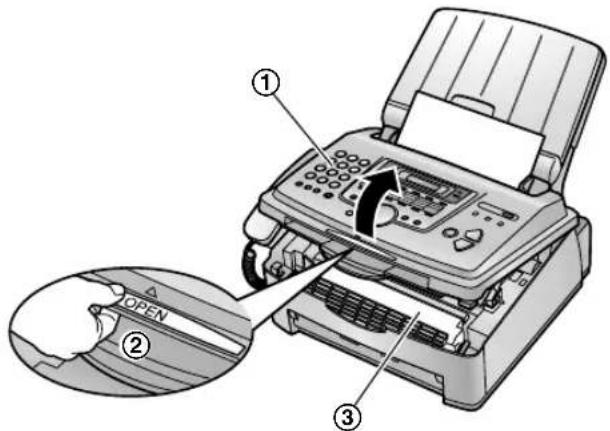

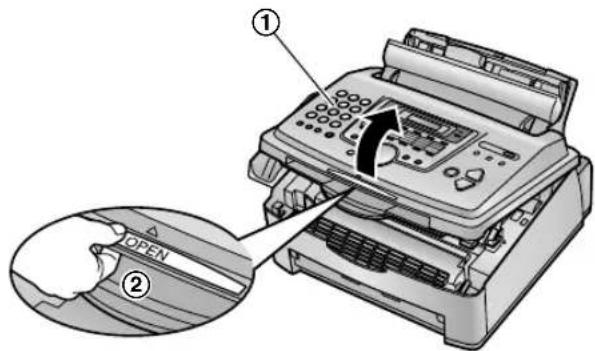

7 Podnieś przednią pokrywę (①), trzymając za część oznaczoną OPEN (②).

- Jeżeli dolna szyba (③) jest brudna, wytrzyj ją miękką, suchą ściereczką.

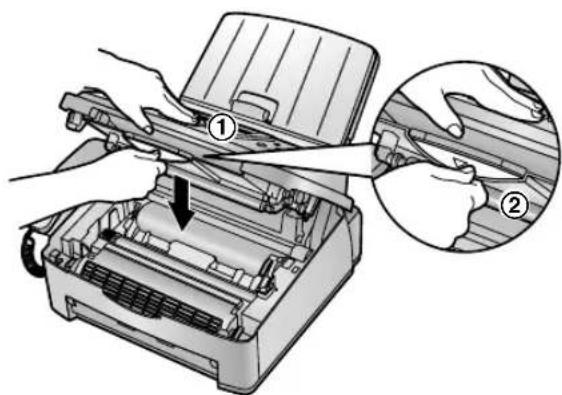

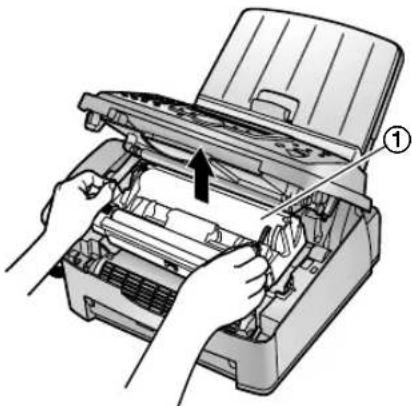

8 Założ zespół bębna i kasetę z tonerem (①), trzymając za zaczepy.

- Nie dotykaj rolki transferowej (②).

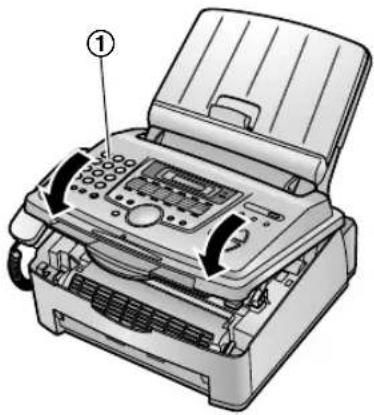

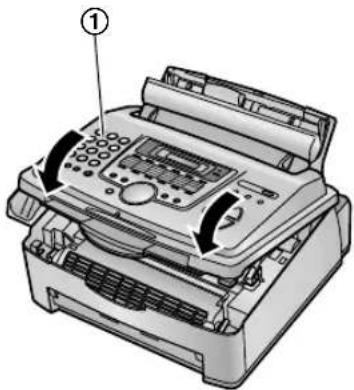

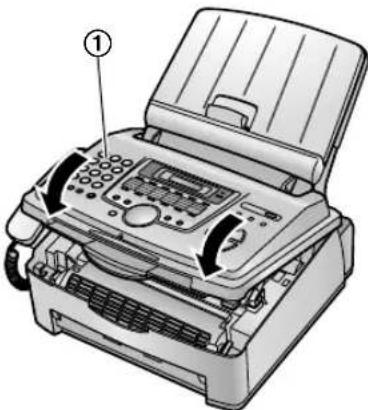

9 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

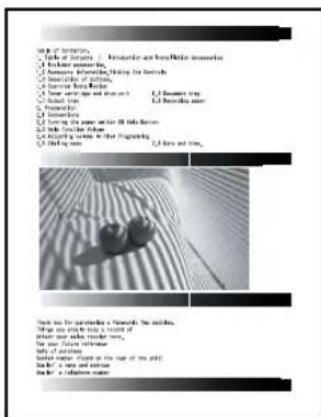

Funkcja oszczędzania tonera

Jeżeli chcesz zredukować zużycie tonera, włącz funkcję oszczędzania tonera (funkcja #482 na str. 52).

Wydajność kasety tonera zwiększy się wówczas o około 40 %. Uruchomienie funkcji spowoduje gorszą jakość druku.

1.6 Podajnik papieru i pokrywa podajnika

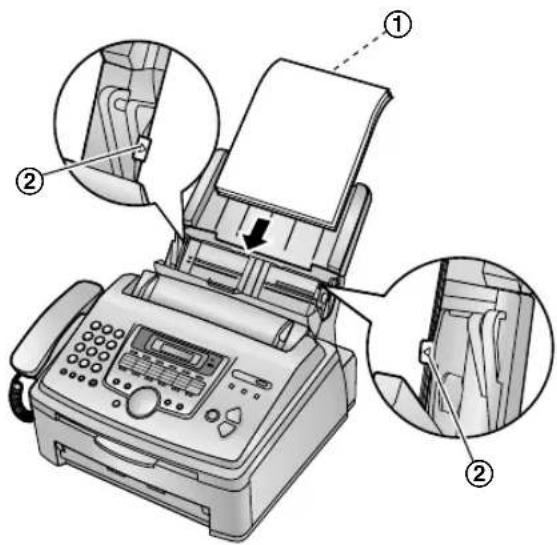

1 Wsuń podajnik papieru (①) w szczelinę (②) na tylnej ściance telefaksu.

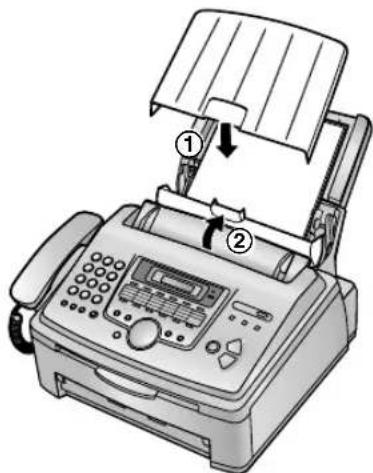

2 Odciagnij do przodu panel dociskający (①) i zamocuj pokrywę podajnika papieru (②), a następnie dociśnij panel dociskający z powrotem na miejsce (③).

W przypadku używania papieru Legal nie należy montować pokrywy podajnika papieru.

Uwaga:

• Nie umieszczaj telefaksu w miejscu, gdzie podajnik papieru będzie blokowany przez ścianę lub inne przeszkody.
• Aby zapobiec przegrzaniu się urządzenia, ta powierzchnia (④) powinna być oddalona od ściany itp. o ponad 50 mm.

Wyjmowanie podajnika papieru

Pociągnij podajnik papieru do przodu w kierunku pokazanym strzałką.

Wyrównaj szczeliny (①) w podstawce papieru z ząbkami (②) widocznymi na spodzie telefaksu, a następnie wsuń dwa zaczepy podstawki papieru w szczeliny w u r z ądzeniu(3).

• Nie należy umieszczac telefaksu w miejscu, gdzie podstawka do papieru będzie narażona na potrącanie.
• Zarówno dokument jak i kopia będą wysuwać się z przodu telefaksu. Nie kładź niczego przed telefaksem.
• Podstawka papieru może utrzymać około 100 stron wydruków. Usuń wydruki z podstawki papieru zanim będzie ich zbyt wiele.

1.8 Podstawka na dokumenty

Wysuń ostrożnie podstawkę na dokumenty (①), aż wskoczy na właściwe miejsce, a następnie naciśnij jej środkową część (②), aby rozłożyć przedłużenie podstawki (③).

1.9 Przewód słuchawkowy

Podłącz przewód słuchawkowy (①).

Można stosować papier rozmiaru A4, Letter i Legal. Urządzenie mieści:

– Maks. 250 arkuszy papieru o gramaturze 60 g/m ^2 do 75 g/m ^2 .
- Maks. 230 arkuszy papieru o gramaturze 80 g/m ^2 .
- Maks. 200 arkuszy papieru o gramaturze 90 g/m ^2 .

Informacje na temat właściwego papieru faksowego podano na str. 76.

- Fabrycznie format papieru w telefaksie ustawiony jest na A4. Jeżeli chcesz korzystać z formatu letter lub legal, zmień ustawienie parametru (funkcja #380 na str. 52).

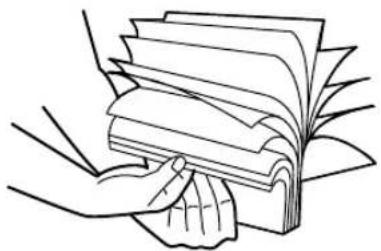

1 Przed włożeniem pliku kartek należy go przekartkować, aby zapobiec zablokowaniu papieru.

2 Pociągnij do przodu panel dociskający (①).

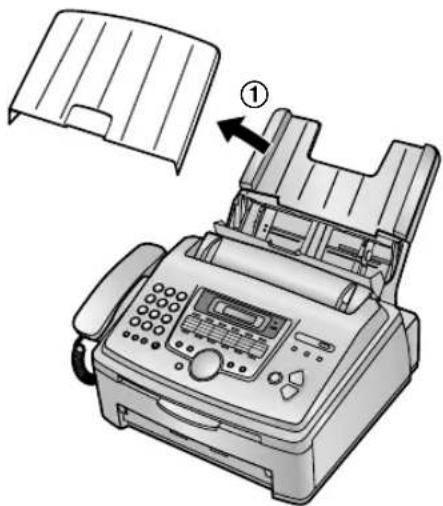

3 Zdejmij pokrywę podajnika papieru (①).

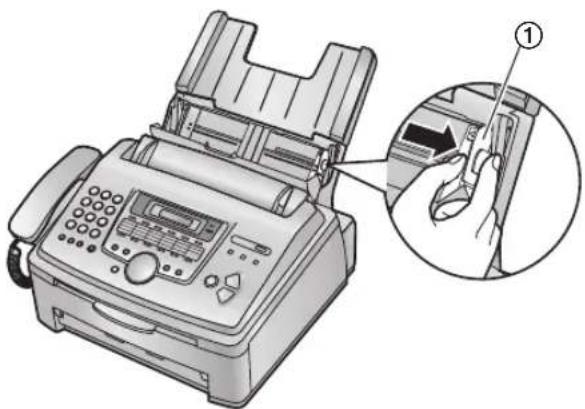

4 Ściśnij prawą stronę prowadnic papieru (①) i przesuń ją do końca, ustawiając maksymalną szerokość.

5 Włóż papier, stronę do zadruku skierowaną w dół (①).

• Papier nie powinien sięgać powyżej zaczepów (②).
• Jeżeli papier założony jest nieprawidłowo, popraw go, gdyż może zablokować się wewnątrz telefaksu.

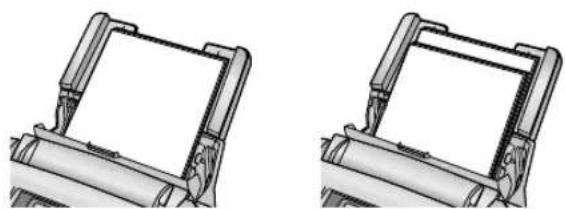

Dobrze Žle

6 Dostosuj szerokość do rozmiaru papieru, przesuwając prawą stronę prowadnic (①).

7 Zamontuj pokrywę podajnika papieru (①).

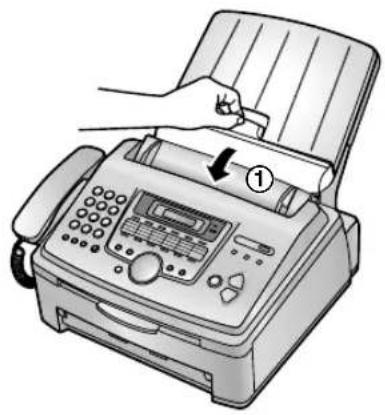

8 Wciśnij panel dociskający z powrotem na miejsce (①).

- W przypadku używania papieru Letter lub Legal należy zmienić ustawienie formatu papieru na "LETTER" lub "LEGAL" (funkcja #380 na str. 52).

2.1 Podłączenie telefaksu

Ostrzeżenie:

• Gniazdo zasilające powinno być łatwo dostępne i znajdować się w pobliżu telefaksu.
• Używaj przewodu linii telefonicznej dołączonego jako wyposażenie.
• Nie przedłużaj przewodu telefonicznego.

① Przewód telefoniczny

- Podłącz go do gniazda pojedynczej linii telefonicznej.

② Przewód zasilający

- Podłącz do gniazda sieci zasilającej z uziemieniem (220 – 240 V, 50/60 Hz).

③ Gniazdo [EXT]

- Możesz podłączyć aparat zgłoszeniowy lub zewnętrzny telefon. Jeśli jest założona zaślepka, zdejmij ją.

④ Aparat zgłoszeniowy (dostarczany przez użytkownika)

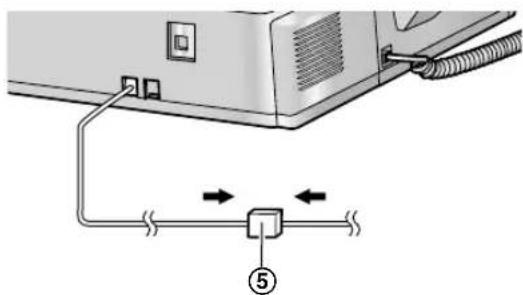

- Aby zapobiec wadliwemu działaniu, nie umieszczaj telefaksu w pobliżu urządzeń wytwarzających silne pole magnetyczne, np. obok telewizora lub głośników.

- Jeśli do tej samej linii telefonicznej podłączone jest jakiekolwiek inne urządzenie, może ono zakłócać działanie telefaksu.

- Urządzenie należy podłączyć do uziemionego gniazda elektrycznego.

- Jeżeli urządzenie korzysta z tej samej linii telefonicznej, do której dołączony jest komputer a dostawca usług internetowych zaleca zainstalowanie filtru (⑤), podłącz urządzenie w n a s t ępujący sposób.

2.2 Tryb wybierania numeru

Jeżeli nie udaje się uzyskać połączenia (str. 25, 30), zmień ustawienie sposobu wybierania.

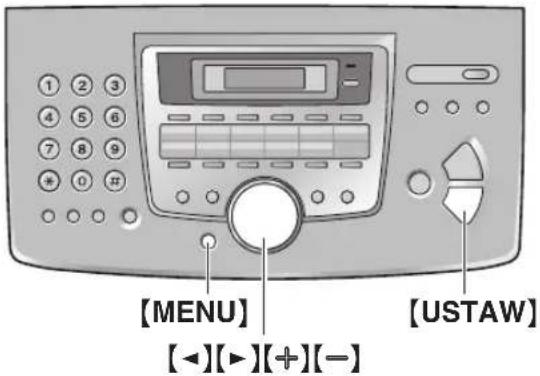

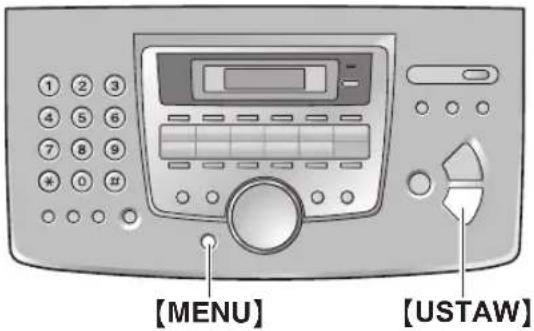

1 Naciśnij [MENU].

USTAWIENIA SYST NACIS.NAWI. [◀ ▶ ]

2 Naciśnij [#], a następnie [1][2][0].

TRYB WYBIERANIA =TONOWY [±]

3 Naciśnij [1] lub [2], aby wybrać wymagane ustawienie.

[1] "IMPULSOWY": Wybieranie impulsowe.
[2] "TONOWY" (domyślnie): Wybieranie tonowe.

4 Naciśnij [USTAW].

5 Aby zakończyć programowanie, naciśnij przycisk [MENU].

2.3 Funkcja pomocy

Samo urządzenie zawiera pomocne informacje, które można wydrukować jako materiał do wglądu w każdej chwili.

• "USTAW. PODSTAWOWE":
  Jak zaprogramować datę, godzinę, swoje logo i numer faksu.
• "LISTA FUNKCJI":
  Sposób programowania poszczególnych funkcji.
• "KSIAZKA TELEF."
  Jak rejestrować nazwiska i numery w książce telefonicznej i jak je wybierać.
• "ODBIOR DOKUMENT."
  Pomoc przy problemach z odbieraniem dokumentów.
• "KOPIOWANIE":
  Jak korzystać z funkcji kopiowania.
• "RAPORTY":
  Lista dostępnych raportów.
• "IDENTYF.NUMER":
  Używanie funkcji identyfikacji abonenta wywołującego.

1 Naciśnij [POMOC].
2 Naciśnij kilkakrotnie [◀] lub [▶], aby wyświetlić wymagany zapis.
3 Naciśnij [USTAW].

- Wybrana pozycja zostanie wydrukowana.

2.4 Regulacja poziomów głośności

Głośność dzwonka

Gdy telefaks nie wykonuje żadnej operacji, naciskaj [+] lub [−].

- Jeżeli w podajniku znajdują się jakieś dokumenty, nie można regulować głośności. Upewnij się, że podajnik dokumentów jest pusty.

Aby wyłączyć dzwonek

1. Naciśnij kilkakrotnie [—], aby wyświetlić "DZW. WYL.=OK?".
2. Naciśnij [USTAW].

- Telefaks nie będzie dzwonił przy odbieraniu połączeń, ale na wyświetlaczu pojawi się komunikat "POLACZENIE".

- Aby ponownie WŁĄCZYĆ dzwonek, naciśnij [+].

Różne typy dzwonka

- Użytkownik może wybrać jeden z trzech typów dzwonka (funkcja #161 na str. 51).

Poziom dźwięku w głośniku

Podczas używania funkcji "GŁOŚNIK" naciskaj [+] lub [−].

2.5 Data i godzina

Należy ustawić aktualną datę i godzinę.

2 Naciśnij [‡], a następnie [1][0][1].

USTAW DATE/GODZ NACISNIJ USTAW

3 Naciśnij [USTAW].

- Na wyświetlaczu pojawi się kursor (☐).

4 Wpisz bieżący dzień/miesiąc/rok, wybierając po 2 cyfry dla każdej wartości.

Na przykład: 10 sierpnia 2006

Naciśnij [1][0] [0][8] [0][6].

5 Wpisz bieżącą godzinę/minutę, wybierając po 2 cyfry dla każdej wartości.

Na przykład: 15:15

Naciśnij [1][5] [1][5].

D: 10/M:08/R:06 CZAS:15:15

6 Naciśnij [USTAW].

PARAMETR [ ]

7 Aby zakończyć programowanie, naciśnij przycisk [MENU].

Uwaga:

- Jeżeli wybrany jest język angielski (funkcja #110 na str. 51), godzina pokazywana jest przy użyciu zegara 12-godzinnego.

Na przykład: 3:15 PM

1. Naciśnij [0][3] [1][5].

2. Naciskaj przycisk [★], aby wybrać "PM".

3. Telefaks odbiorcy będzie drukował na górze każdej odebranej strony datę i godzinę ustawioną w u r z ądzeniu nadawcy.

4. Zegar pracuje z dokładnością ±60 sekund na miesiąc.

Poprawianie błędów

Naciśnij [◀] lub [▶], aby przesunąć kursor do błędnej cyfry i wpisz właściwą.

2.6 Twoje logo

Logo stanowi zwykle nazwisko użytkownika lub nazwa firmy.

1 Naciśnij [MENU].

USTAWIENIA SYST NACIS.NAWI. [◀ ▶ ]

2 Naciśnij [‡], a następnie [1][0][2].

LOGO NACISNIJ USTAW

3 Naciśnij [USTAW].

- Na wyświetlaczu pojawi się kursor (☐).

LOGO=

4 Wpisz swoje logo, używając maks. 30 znaków. Szczegóły znajdziesz w tabeli znaków zamieszczonej poniżej.

5 Naciśnij [USTAW].

PARAMETR [ ]

6 Aby zakończyć programowanie, naciśnij przycisk [MENU].

Uwaga:

- Logo będzie drukowane na górze każdej strony odebranej z twojego telefaksu.

Wybieranie liter na klawiaturze

Klawiatura Litery
[1]	1 [ ] { } + - , . _ : ; ? |
[2]	A B C a b c 2
[3]	D E F d e f 3
Klawiatura	Litery
[4]	G H I g h i 4
[5]	J K L j k l 5
[6]	M N O m n o 6
[7]	P Q R S p q r s
[8]	T U V t u v 8
[9]	W X Y Z w x y z 9
[0]	0 ( ) < > !% & ¥ * @ ^ ' →
[#]	Przełącza wielkie i małe litery.
[FLASH]	Łącznik
[WYL.MIKROFONU]	Wstawianie spacji.
[STOP]	Kasowanie cyfry.

Uwaga:

- W celu wpisania innego znaku przyporządkowanego temu samemu przyciskowi naciśnij przycisk【▶】, aby przesunąć kursor na następną pozycję.

Aby wpisać swoje logo Na przykład: "BILL"

1. Naciśnij [2] 2 razy.

$$ \text { LOGO } = \text { B } $$

1. Naciśnij [4] 3 razy.

1. Naciśnij [5] 3 razy.

$$ \text { LOGO } = \text { B I L } $$

1. Naciśnij [▶], aby przesunąć kursor do następnej pozycji i naciśnij [5] 3 razy.

$$ \text { LOGO } = \text { B I L } $$

Przełączanie między wielkimi i małymi literami Naciskając przycisk【11】 można przełączyć wielkie litery na małe i odwrotnie.

1. Naciśnij [2] 2 razy.

$$ \text { LOGO } = \text { B } $$

1. Naciśnij [4] 3 razy.

$$ \text { LOGO } = \text { B I } $$

1. Naciśnij【#】.

$$ \text { LOGO } = \text { B i } $$

1. Naciśnij [5] 3 razy.

$$ \text { LOGO } = \text { Bi 1 } $$

Poprawianie błędów

Naciśnij [◀] lub [▶], aby przesunąć kursor do błędnej litery i wpisz właściwą.

\$

Usuwanie litery

Naciśnij [◀] lub [▶], aby przesunąć kursor do litery, którą chcesz skasować, a następnie naciśnij [STOP].

- Aby wykasować wszystkie litery, naciśnij i przytrzymaj przycisk [STOP].

Wstawianie litery

1. Naciśnij [◀] lub [▶], aby ustawić kursor po prawej stronie miejsca w którym chcesz wstawić brakujący znak.

2. Naciśnij [WYL. MIKROFONU], aby wstawić spację a następnie wpisz żądany znak.

Wybieranie liter za pomocą przycisków[+] lub [−]

Zamiast korzystania z klawiatury znaki można wpisywać przy użyciu przycisków [+] lub [−].

1. Naciśnij kilkakrotnie przycisk [—], aby wyświetlić wymaganą literę. Znaki są wyświetlane w następującej kolejności:

- Naciśnięcie przycisku (+) powoduje odwrócenie kolejności.

1. Aby wpisać literę, naciśnij przycisk [▶].
2. Aby wpisać następną literę, zacznij ponownie od punktu 1.

2.7 Twój numer faksu

2 Naciśnij [☐], a następnie [1][0][3].

NR FAKSU
NACISNIJ USTAW

3 Naciśnij [USTAW].

- Na wyświetlaczu pojawi się kursor (☐).

NR=

4 Wpisz swój numer faksu, używając maks. 20 cyfr.

Na przykład:

NR=1234567

• Aby wstawić “+”, naciśnij [★].
• Aby wstawić odstęp, naciśnij [☐].
• Aby wstawić łącznik, naciśnij [FLASH].

5 Naciśnij [USTAW].

PARAMETR [ ]

6 Aby zakończyć programowanie, naciśnij przycisk [MENU].

Uwaga:

- Numer faksu będzie drukowany na górze każdej strony odebranej z twojego telefaksu.

Poprawianie błędów

Naciśnij [◀] lub [▶], aby przesunąć kursor do błędnej cyfry i wpisz właściwą.

Usuwanie cyfr

Naciśnij [◀] lub [▶], aby przesunąć kursor do cyfry, którą chcesz skasować, a następnie naciśnij [STOP].

- Aby wykasować wszystkie cyfry, naciśnij i przytrzymaj przycisk [STOP].

3.1 Zapisywanie nazwisk i numerów dla funkcji wybierania jednoprzyciskowego i w k s i ązce telefonicznej

Szybki dostęp do często używanych numerów telefonicznych umożliwia funkcja wybierania jednoprzyciskowego (22 numery) i książka telefoniczna (300 numerów).

• Pozycji 1-3 wybierania jednoprzyciskowego można użyć alternatywnie jako przycisków funkcji rozsyłania (str. 32).
• Także przy wysyłaniu faksów można korzystać z funkcji wybierania jednoprzyciskowego i z książki telefonicznej (str. 32).

Klawiatura wybierania jednoprzyciskowego

3.1.1 Zapisywanie numerów do wybierania jednoprzyciskowego

1 Naciśnij [KSIAŻKA TELEFONICZNA].
2 Wybierz odpowiedni przycisk klawiatury wybierania jednoprzyciskowego.

Dla pozycji 1–3:

1. Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Na przykład:

POZYCJA 1 TRYB WYBIER. [±]

1. Naciśnij [USTAW].

Dla pozycji 4–11:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 12–22:

Naciśnij [DOLNY], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

3 Wprowadź nazwisko (maks. 16 liter) (patrz instrukcja na str. 21).
4 Naciśnij [USTAW].
5 Wpisz numer telefonu, używając maks. 32 cyfr.
6 Naciśnij [USTAW].

- Aby zaprogramować innych abonentów, powtórz czynności od punktu 2 do 6.

7 Aby zakończyć programowanie, naciśnij przycisk [KSIĄŻKA TELEFONICZNA].

Wskazówka:

- Zarejestrowane elementy można sprawdzić, drukując listę numerów telefonicznych (str. 74).

Uwaga:

- Łącznik lub spacja wprowadzona do numeru traktowana jest jak dwie cyfry.

Poprawianie błędów

Naciśnij【◀】lub【▶】, aby przesunąć kursor do błędnej litery/cyfry i wpisz właściwą.

Kasowanie litery lub cyfry

Naciśnij [◀] lub [▶], aby przesunąć kursor do litery/cyfry, którą chcesz skasować, a następnie naciśnij [STOP].

- Aby wykasować wszystkie litery/cyfry, naciśnij i przytrzymaj przycisk [STOP].

3.1.2 Zapisywanie numerów w książce telefonicznej

1 Naciśnij [KSIAŻKA TELEFONICZNA].
2 Naciśnij [▶].

- Na wyświetlaczu na chwilę pojawi się liczba wpisów w książce telefonicznej.

3 Wprowadź nazwisko (maks. 16 liter) (patrz instrukcja na str. 21).
4 Naciśnij [USTAW].
5 Wpisz numer telefonu, używając maks. 32 cyfr.
6 Naciśnij [USTAW].

- Aby zaprogramować innych abonentów, powtórz czynności od punktu 3 do 6.

7 Aby zakończyć programowanie, naciśnij przycisk [KSIĄŻKA TELEFONICZNA].

Wskazówka:

- Zarejestrowane elementy można sprawdzić, drukując listę numerów telefonicznych (str. 74).

Uwaga:

- Łącznik lub spacja wprowadzona do numeru traktowana jest jak 2 cyfry.

Poprawianie błędów

Naciśnij [◀] lub [▶], aby przesunąć kursor do błędnej litery/cyfry i wpisz właściwą.

Kasowanie litery lub cyfry

Naciśnij [◀] lub [▶], aby przesunąć kursor do litery/cyfry, którą chcesz skasować, a następnie naciśnij [STOP].

- Aby wykasować wszystkie litery/cyfry, naciśnij i przytrzymaj przycisk [STOP].

3.1.3 Edycja zarejestrowanego nazwiska i numeru telefonicznego

1 Naciśnij [▶].

- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.

2 Naciśnij kilkakrotnie [+] lub [−], aby wyświetlić wymagany zapis.

3 Naciśnij [KSIĄŻKA TELEFONICZNA].

4 Naciśnij [★].

- Jeżeli nie chcesz edytować nazwiska, przejdź do punktu 6.

5 Możesz teraz poprawić nazwisko. Szczegółową procedurę zapisywania można znaleźć na str. 24.

6 Naciśnij [USTAW].

- Jeżeli nie chcesz edytować numeru, przejdź do punktu 8.

7 Możesz teraz zmienić lub poprawić numer telefoniczny. Szczegółową procedurę zapisywania można znaleźć na str. 24.

8 Naciśnij [USTAW].

3.1.4 Usuwanie zarejestrowanego nazwiska i numeru telefonicznego

1 Naciśnij [▶].

- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.

2 Naciśnij kilkakrotnie [+] lub [=], aby wyświetlić wymagany zapis.

3 Naciśnij [KSIAŻKA TELEFONICZNA].

4 Naciśnij【#】.

- Aby przerwać kasowanie, naciśnij [STOP].

5 Naciśnij [USTAW].

3.2 Wykonywanie połączenia telefonicznego przy użyciu funkcji wybierania jednoprzyciskowego i książki telefonicznej

Aby można było korzystać z tej funkcji, należy zarejestrować nazwy i numery telefoniczne abonentów w pamięci wybierania jednoprzyciskowego i w książce telefonicznej (str. 24).

- Rozlóż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

3.2.1 Przy użyciu funkcji wybierania jednoprzyciskowego

1 Podnieś słuchawkę lub naciśnij przycisk [GŁOŚNIK].

2 Wybierz odpowiedni przycisk klawiatury wybierania jednoprzyciskowego.

Dla pozycji 1–11:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 12–22:

Naciśnij [DOLNY], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

- Urządzenie automatycznie wybierze numer.

3.2.2 Przy użyciu książki telefonicznej

1 Naciśnij [▶].

- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.

2 Naciśnij kilkakrotnie (+) lub (−), aby wyświetlić wymagany zapis.

3 Podnieś słuchawkę lub naciśnij przycisk [GŁOŚNIK].

- Urządzenie automatycznie wybierze numer.

Wyszukiwanie nazwiska wg inicjału Na przykład: "LISA"

1. Naciśnij [▶].

- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.

1. Naciśnij przycisk [+] lub [=], aby otworzyć książkę telefoniczną.

2. Naciskaj przycisk [5], aż zostanie wyświetlone nazwisko rozpoczynające się na literę “Ł” (patrz tablica znaków na str. 21).

- Aby wyszukać symbole (nie litery i nie cyfry), naciśnij przycisk [★].

1. Naciśnij kilkakrotnie [+] lub [−], aby wyświetlić ustawienie "LISA".

2. Aby zatrzymać wyszukiwanie, naciśnij przycisk [STOP].

3. Aby wybrać wyświetlony numer, podnieś słuchawkę lub naciśnij przycisk [GŁOŚNIK].

3.3 Usługa identyfikacji abonenta wywołującego

Telefaks może realizować usługę identyfikacji abonenta wywołującego, w standardzie FSK jeżeli taka funkcja jest w ofercie firmy telekomunikacyjnej. Aby móc korzystać z funkcji identyfikacji abonenta wywołującego, należy wykupić abonament na tę usługę.

Uwaga ważne:

• Urządzenie jest zgodne z "protokołem łącza abonenckiego opartym na FSK" w standardzie ETS (Europejski Standard Telekomunikacyjny) i może realizować tylko podstawowe funkcje CLIP (Identyfikacja abonenta wywołującego).
• Urządzenie będzie wyświetlać tylko numer telefonu i nazwisko abonenta wywołującego.
• Urządzenie nie może realizować dodatkowych funkcji z zakresu usług telekomunikacyjnych.
• Urządzenie nie może realizować usług opartych o “protokół łącza DTMF”.
• W zależności od usług oferowanych przez lokalną centralę telefoniczną data/godzina połączenia oraz nazwisko abonenta wywołującego mogą nie być wyświetlane.

Wcześniej należy upewnić się, że następujący licznik dzwonków jest ustawiony na 2 lub więcej.

– Ustawienia dzwonka dla trybu FAKS (funkcja #210 na str. 52)
– Ustawienia dzwonka dla trybu TEL/FAKS (funkcja #212 na str. 53)

3.3.1 Jak wyświetlana jest identyfikacja abonenta wywołującego

Nazwisko abonenta wywołującego lub jego numer telefonu pojawi się na wyświetlaczu po 1-szym dzwonku. Użytkownik może wówczas zdecydować, czy odbiera połączenie, czy nie.

Urządzenie automatycznie zapisze informacje o abonencie wywołującym (nazwisko, numer telefonu i godzinę połączenia) dla ostatnich 30 połączeń.

Informacje o abonencie wywołującym są przechowywane w kolejności od najnowszego do najdawniejszego połączenia. Kiedy zostanie odebrane 31 połączenie, informacje o najstarszym połączeniu zostaną skasowane.

Informacje o abonentach wywołujących można przeglądać po kolei na wyświetlaczu (str. 28) lub wydrukować listę identyfikacyjną abonentów wywołujących (str. 28).

- Jeśli odebrano informacje o abonencie wywołującym i dany numer telefonu jest zarejestrowany w pamięci wybierania jednoprzyciskowego lub w książce

telefonicznej telefaksu, wyświetlone zostanie zapisane nazwisko.

• Jeżeli telefaks jest przyłączony do centrali abonenckiej (PBX), informacje o abonentach wywołujących mogą nie być odbierane prawidłowo. Sprawdź u dostawcy centrali.
• Jeżeli telefaks nie może odebrać informacji o abonencie wywołującym, na wyświetlaczu pojawią się następujące komunikaty:

"POZA OBSZAREM": Abonent dzwoni z miejsca, gdzie nie ma możliwości identyfikacji abonentów wywołujących.

"DANE ZASTRZEZON." : Abonent ma włączony zakaz identyfikacji.

"ZAMIEJSCOWE": Abonent uzyskał połączenie zamiejscowe.

Sprawdzanie informacji o abonencie wywołującym przez wydrukowanie listy identyfikacyjnej

– Aby wydrukować listę ręcznie, patrz str. 28.
- Aby telefaks drukował listę automatycznie zawsze po 30 połączeniach, uruchom funkcję #216 (str. 52).

3.4 Przeglądanie informacji o abonentach wywołujących i oddzwanianie

Użytkownik może w prosty sposób przejrzeć informacje o abonentach wywołujących oraz oddzwonić do niego.

Uwaga ważne:

- Oddzwonienie nie będzie możliwe w następujących przypadkach:

– Numer telefonu zawiera dane inne niż cyfry (np.: ✘ lub #).
- Informacje o abonencie wywołującym nie zawierają numeru telefonicznego.

1 Naciśnij [IDENTYFIKACJA NUMERU SZUKAJ].
2 Naciśnij przycisk [=], aby przejrzeć informacje o abonentach wywołujących, zaczynając od najnowszego połączenia.

- Naciśnięcie przycisku [+] powoduje odwrócenie kolejności wyświetlania.

3 Aby oddzwonić pod dany numer, podnieś słuchawkę lub naciśnij przycisk [GŁOŚNIK].

• Urządzenie automatycznie wybierze numer.
• Aby wysłać dokument, włóż dokument STRONA ZADRUKOWANĄ W DÓŁ i naciśnij przycisk [FAKS START].

Zmiana sposobu wyświetlania informacji o abonencie wywołującym

Naciśnij kilkakrotnie [NAZWA/NR TEL.] po wykonaniu punktu 2.

Na przykład:

SAM LEE

11:20 20 LIP. √

1345678901

11:20 20 LIP. √

- Znacznik wyboru (√) na wyświetlaczu oznacza, że połączenie zostało już sprawdzone lub nastąpiło połączenie zwrotne.

Informacje na wyświetlaczu podczas przeglądania

• Gdy aparat nie mógł odebrać nazwiska, na wyświetlaczu pojawi się komunikat "BRAK NAZWY".
• Jeśli nie odebrano żadnych połączeń, na wyświetlaczu pojawi się komunikat "BRAK DANYCH".

Aby przerwać przeglądanie listy

Naciśnij [STOP] po wykonaniu punktu 2.

3.4.1 Wydruk listy identyfikacyjnej abonentów wywołujących

1 Naciśnij [IDENTYFIKACJA NUMERU DRUKUJ], aby rozpocząć wydruk.

- Po wydrukowaniu listy na wyświetlaczu pojawi się komunikat“KASUJ CALOSC OK?”.

2 Aby zakończyć naciśnij przycisk [STOP].

- Aby skasować wszystkie zapisane informacje o abonentach wywołujących, naciśnij[USTAW]zamiast[STOP].

3.4.2 Edycja numeru telefonu abonenta wywołującego przed oddzwonieniem

1 Naciśnij [IDENTYFIKACJA NUMERU SZUKAJ].

2 Naciśnij kilkakrotnie [+] lub [=], aby wyświetlić wymaganą pozycję.

3 Naciśnij [NAZWA/NR TEL.], aby wyświetlić numer telefonu.

4 Naciśnij przycisk na klawiaturze (od 0 do 9) lub 【*】, aby przejść w tryb edycji, a następnie zmień lub popraw numer.

5 Aby oddzwonić pod edytowany numer, naciśnij przycisk[GŁOŚNIK] lub podnieś słuchawkę.

- Urządzenie automatycznie wybierze numer.

- Aby wysłać dokument, włóż dokument STRONA ZADRUKOWANĄ W DÓŁ i naciśnij przycisk [FAKS START].

Uwaga:

- Edytowany numer telefonu nie zostanie zapisany w informacjach o abonentach wywołujących. Aby zapisać go w książce telefonicznej, patrz str. 29.

Poprawianie błędów

1. Naciśnij [◀] lub [▶], aby przesunąć kursor do niewłaściwej cyfry.
2. Naciśnij [STOP] aby skasować cyfrę.
3. Wprowadź poprawną cyfrę.

Usuwanie cyfr

Naciśnij [◀] lub [▶], aby przesunąć kursor do cyfry, którą chcesz skasować, a następnie naciśnij [STOP].

Wstawianie cyfr

1. Naciśnij [◀] lub [▶], aby przesunąć kursor do miejsca, gdzie chcesz wstawić cyfrę. Cyfra zostanie wstawiona na lewo od kursora.

2. Wprowadź cyfrę.

3.4.3 Usuwanie wszystkich informacji o abonentach wywołujących

1 Naciśnij kilkakrotnie [MENU], aby wyświetlić "USTAW. IDENTYFIK".
2 Naciśnij [USTAW].

- Wyświetlony zostanie komunikat "KAS. LISTE IDENT".

3 Naciśnij [USTAW].

- Aby przerwać usuwanie, naciśnij [STOP], a potem [MENU].

4 Naciśnij [USTAW].

5 Aby zakończyć naciśnij przycisk [STOP].

3.4.4 Usuwanie informacji o wybranym abonencie wywołującym

1 Naciśnij [IDENTYFIKACJA NUMERU SZUKAJ].
2 Naciśnij kilkakrotnie [+] lub [−], aby wyświetlić wymagany zapis.
3 Naciśnij [◀].

- Aby przerwać kasowanie, naciśnij [STOP].

4 Naciśnij [USTAW].

- Aby usunąć inne elementy, powtórz czynności od punktu 2 do 4.

5 Aby zakończyć naciśnij przycisk [STOP].

3.5 Zapisywanie informacji o abonencie wywołującym w p a m i ęci wybierania jednoprzyciskowego i w k s i ązce telefonicznej

- Rozlóż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

Uwaga ważne:

- Funkcja nie będzie dostępna w następujących przypadkach.

– Numer telefonu zawiera dane inne niż cyfry (np.: ✝ lub #).
- Informacje o abonencie wywołującym nie zawierają numeru telefonicznego.

1 Naciśnij [IDENTYFIKACJA NUMERU SZUKAJ].
2 Naciśnij kilkakrotnie [+] lub [−], aby wyświetlić wymagany zapis.
3 Naciśnij [KSIAŻKA TELEFONICZNA].
4 Wybierz przycisk klawiatury wybierania jednoprzyciskowego lub wpis w książce telefonicznej.

Dla pozycji 1–3:

1. Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.
2. Naciśnij kilkakrotnie (+) lub [=], aby wybrać ustawienie "TRYB WYBIER."
3. Naciśnij [USTAW].
4. Naciśnij [USTAW].

Dla pozycji 4–11:

1. Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.
2. Naciśnij [USTAW].

Dla pozycji 12–22:

1. Naciśnij [DOLNY], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.
2. Naciśnij [USTAW].

Książka telefoniczna:

1. Naciśnij [◀] lub [▶].
2. Naciśnij [USTAW].

5 Naciśnij [USTAW].

Uwaga:

- Zarejestrowane elementy można sprawdzić, drukując listę numerów telefonicznych (str. 74).

• Rejestrowane nazwisko może mieć maksimum 16 liter.
• Edycja nazwisk i numerów - patrz str. 25.
• Jeśli informacje o abonencie wywołującym nie zawierają nazwiska, wpisz je ręcznie. Wskazówki znajdziesz na str. 24.
• Jeśli wpiszesz nowe dane dla przycisku wybierania jednoprzyciskowego, który został już wcześniej zaprogramowany, poprzedni wpis zostanie zastąpiony.
• Pozycji 1-3 wybierania jednoprzyciskowego można użyć alternatywnie jako przycisków funkcji rozsyłania (str. 32).

4.1 Wysyłanie dokumentów ręcznie

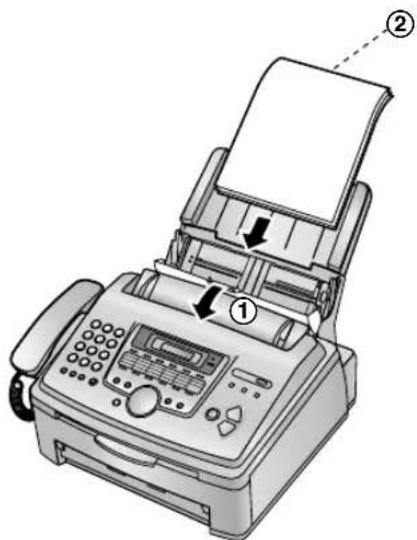

1 Dostosuj szerokość prowadnic (①) do rzeczywistego rozmiaru dokumentu.

2 Włóż dokument (maks. 20 arkuszy) STRONA ZADRUKOWANĄ W DÓŁ, aż usłyszysz sygnał dźwiękowy i telefaks pobierze dokument.

- Jeśli prowadnice dokumentu nie są odpowiednio ustawione, popraw je.

3 W razie potrzeby naciśnij [ROZDZIELCZOŚĆ], aby wybrać odpowiednią rozdzielczość.

4 Naciśnij [GŁOŚNIK].

5 Wybierz numer faksu.

6 Kiedy usłyszysz sygnał faksowy: Naciśnij [FAKS START].

Kiedy drugi abonent odbierze:

Podnieś słuchawkę i poproś o naciśnięcie przycisku START. Kiedy usłyszysz sygnał faksowy, naciśnij [FAKS START].

Uwaga:

- Po naciśnięciu przycisku [FAKS START] można odłożyć słuchawkę.

Aby zatrzymać wysyłanie

Naciśnij [STOP].

Ustawianie rozdzielczości

Wybierz odpowiednią rozdzielczość, zależnie od rodzaju dokumentu.

• "STANDARD": Dla dokumentów drukowanych lub maszynopisów o czcionce normalnej wielkości.
• "DOKLADNA": Dla dokumentów o małej czcionce.
• "BARDZO DOK.": Dla dokumentów o bardzo małej czcionce. Ustawienie działa tylko wtedy, kiedy telefaks drugiego abonenta także obsługuje tę opcję.
• "FOTO": Dla oryginałów zawierających fotografie, rysunki o wielu odcieniach itp.
• Używanie ustawień "DOKŁADNA", "BARDZO DOK." oraz "FOTO" powoduje wydłużenie czasu transmisji.
• Jeżeli ustawienie rozdzielczości zostało zmienione podczas pobierania dokumentu, obowiązywać będzie od następnej strony.

Jak powtórzyć ostatnio wybierany numer

1. Naciśnij [POWT./PAUZA].
2. Naciśnij [FAKS START].

- Jeśli linia jest zajęta, urządzenie automatycznie powtórzy wybieranie numeru do 5 razy.

- Aby anulować automatyczne powtarzanie numeru naciśnij [STOP] a n a s t ępni [USTAW].

Jak wysłać więcej niż 20 stron na raz

Włóż pierwszych 20 stron dokumentu. Kiedy telefaks pobierze ostatnią kartkę dodaj kolejne (maks. 20 arkuszy) na wierzch pobieranej strony.

Wcześniejsze wybieranie numeru faksu

Można wybrać numer faksu przedłożeniem dokumentu. Jest to wygodne, jeśli na przykład wybierany numer jest zapisany na dokumencie.

1. Wprowadź numer faksu.
2. Wsuń dokument.
3. Naciśnij [FAKS START].

Wysyłanie z pamięci (Funkcja szybkiego skanowania)

Przed wysłaniem dokumentu można zeskanować go do pamięci.

1. Wsuń dokument.
2. Wprowadź numer faksu.
3. Naciśnij [SKANOWANIE].

Rezerwacja transmisji faksowej (Podwójny dostęp)

Można zarezerwować wysyłanie dokumentu faksowego, nawet gdy urządzenie odbiera faks lub wysyła faks z pamięci.

– Maks. 3 rezerwacje podczas wysyłania
– Maks. 4 rezerwacje podczas odbierania

1. Włóż dokument podczas odbierania faksu lub transmisji z pamięci.

2. Wybierz numer faksu przy użyciu klawiatury, wybierania jednoprzyciskowego lub książki telefonicznej.

3. Naciśnij [SKANOWANIE] lub [FAKS START].

- Telefaks pobierze dokument, zeskanuje i zachowa w pamięci. Następnie urządzenie prześle dane. Jeżeli dokument przekroczy pojemność pamięci, transmisja zostanie anulowana. Należy wtedy wysłać cały dokument ręcznie.

Drukowanie raportu wysyłania

Raport transmisji umożliwia sprawdzenie rezultatów ostatniej transmisji. Aby drukować raport transmisji, funkcja #401 musi być włączona (str. 53). Komunikaty o błędach są objaśnione na str. 57.

Drukowanie rejestru automatycznego

Rejestr automatyczny prezentuje drukowany zapis 30 ostatnich transmisji. Aby wydrukować listę ręcznie, patrz str. 74. Aby raport był drukowany automatycznie po każdych 30 połączeniach faksowych, należy włączyć funkcję #402 (str. 53). Komunikaty o błędach są objaśnione na str. 57.

4.2 Wymagania dotyczące dokumentów

Minimalny format dokumentu

Maksymalny format dokumentu

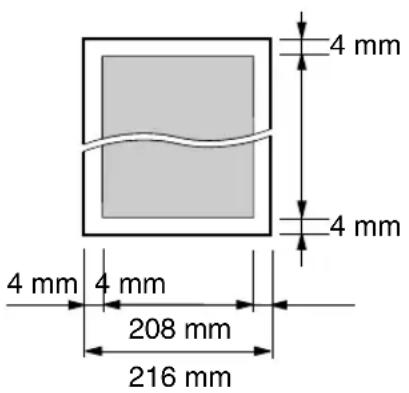

Efektywny obszar skanowania

- Skanowany będzie obszar oznaczony kolorem szarym.

Gramatura papieru

• Pojedynczy arkusz: 45 g/m ^2 do 90 g/m ^2
• Wiele arkuszy: 60 g/m ^2 do 80 g/m ^2

Uwaga:

• Usuń spinacze, zszywki lub inne elementy łączące papier.
• Nie wolno wysyłać niżej wymienionych rodzajów dokumentów: (Należy zrobić kopię i wysłać ją zamiast oryginału.)
  – Papier po obróbce chemicznej, np. kalka maszynowa lub inny papier kopiujący
• P a p i e r z ładunkiem elektrostatycznym
  – Papier mocno pognieciony, pofaldowany lub podarty
  – Papier powlekany
  – Papier z mało wyrażnym obrazem
• Papier z prześwitującym nadrukiem z drugiej strony arkusza (np. gazeta)

- Sprawdź, czy atrament, tusz lub korektor są suche.

- Aby wysłać dokument o szerokości mniejszej niż 210 mm, zalecane jest zrobienie kopii oryginalnego dokumentu na papierze formatu A4 lub Letter i w y s łanie skopiowanej wersji dokumentu.

4.3 Wysyłanie dokumentów przy użyciu funkcji wybierania jednoprzyciskowego i książki telefonicznej

Aby można było korzystać z tej funkcji, należy zarejestrować nazwy i numery telefoniczne abonentów w pamięci wybierania jednoprzyciskowego i w książce telefonicznej (str. 24).

- Rozlóż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

1 Dostosuj szerokość prowadnic do rzeczywistego rozmiaru dokumentu.
2 Wlóż dokument (maks. 20 arkuszy) STRONĄ ZADRUKOWANĄ W DÓŁ, aż usłyszysz sygnał dźwiękowy i telefaks pobierze dokument.

- Jeśli prowadnice dokumentu nie są odpowiednio ustawione, popraw je.

3 W razie potrzeby naciśnij przycisk [ROZDZIELCZOŚĆ], aby wybrać odpowiednią rozdzielczość (str. 30).
4 Wprowadź numer faksu.

Dla pozycji 1–11:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 12–22:

Naciśnij [DOLNY], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Przy użyciu książki telefonicznej:

Naciśnij [◀] lub [▶], a następnie kilkakrotnie [＋] lub [→], aby wyświetlić żądany element.

5 Naciśnij [FAKS START].

Automatyczne powtarzanie wybierania

Jeżeli linia jest zajęta lub jeśli nikt nie odbiera, telefaks automatycznie powtórzy wybieranie do 5 razy.

- Aby anulować automatyczne powtarzanie numeru naciśnij [STOP] a następnie [USTAW].

Jeżeli telefaks nie wysyła dokumentów

• Sprawdź, czy numer został wpisany prawidłowo i czy jest to numer faksu.
• Upewnij się, że drugi telefaks odpowiada, włączając funkcję sygnału łączenia (funkcja #416 na str. 54).

4.4 Rozsyłanie dokumentów

Dzięki użyciu dla funkcji rozsyłania numerów z pamięci wybierania jednoprzyciskowego i z książki telefonicznej (str. 24) możliwe jest wysyłanie tego samego dokumentu do wielu odbiorców (maks. 20 odbiorców).

Zaprogramowane pozycje pozostaną w pamięci rozsyłania, umożliwiając często korzystanie z tej funkcji.

• Funkcja rozsyłania korzysta z przycisków 1–3.
  Wybieranie jednoprzyciskowe tej pozycji zostanie wykasowane.
• Rozlóż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

4.4.1 Programowanie elementów dla funkcji rozsyłania

1 Naciśnij [KSIĄŻKA TELEFONICZNA].
2 Wybierz odpowiedni przycisk funkcji rozsyłania.

Rozsyłanie 1-2:

1. Naciśnij przycisk wybranej pozycji 【ROZSYŁANIE】.
2. Naciśnij kilkakrotnie [+] lub [−], aby wybrać ustawienie "ROZSYLANIE".

Rozsyłanie nietypowe:

1. Naciśnij [ROZSYŁANIE NIETYPOWE].
2. Naciśnij kilkakrotnie [+] lub [=], aby wybrać ustawienie "ROZYL.NIETYP".

3 Naciśnij [USTAW].
4 Programowanie adresatów.

Dla pozycji 1–11:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 12–22:

Naciśnij [DOLNY], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Przy użyciu książki telefonicznej:

Naciśnij kilkakrotnie [+] lub [−], aby wyświetlić wymagany element i naciśnij przycisk [USTAW].

Numery wpisane ręcznie na klawiaturze (tylko dla funkcji ROZSYŁANIE NIETYPOWE):

Wybierz numer faksu i naciśnij przycisk【USTAW】.

• Jeżeli pomylisz się przy wyborze adresatów, usuń wybrany element, naciskając przycisk [STOP].
• Aby dodać innych adresatów (maks. 20 pozycji), powtórz czynności opisane w tym punkcie.

5 Po zaprogramowaniu wszystkich adresatów, naciśnij przycisk [USTAW].

- Aby zaprogramować następny przycisk funkcji rozsyłania, powtórz czynności od punktu 2 do 5.

6 Aby zakończyć programowanie, naciśnij przycisk [STOP].

Uwaga:

- Możesz sprawdzić zaprogramowanych adresatów, drukując listę wysyłkową (str. 74).

4.4.2 Dodawanie nowego adresata dla funkcji rozsyłania

Po początkowym zaprogramowaniu można nadal dodawać nowe pozycje (aż do osiągnięcia łącznej liczby 20 odbiorców).

1 Naciśnij [▶].

- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.

2 Naciśnij kilkakrotnie [+] lub [−], aby wyświetlić wymaganą funkcję rozsyłania (“”, “” lub “”).

3 Naciśnij [KSIAŻKA TELEFONICZNA].

4 Naciśnij [*].

5 Naciśnij kilkakrotnie [+] lub [=], aby wyświetlić adresata, którego numer chcesz dodać do listy.

6 Naciśnij [USTAW].

- Aby dodać kolejne elementy, powtórz czynności z punktów 5 i 6 (maks. 20 pozycji).

7 Aby zakończyć programowanie, naciśnij przycisk [KSIĄŻKA TELEFONICZNA].

Uwaga:

- Dodając nowych adresatów do pamięci ROZSYŁANIA NIETYPOWEGO można wybrać tylko zarejestrowanych adresatów.

4.4.3 Usuwanie danych adresata z funkcji rozsyłania

1 Naciśnij [▶].

- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.

2 Naciśnij kilkakrotnie [+] lub [−], aby wyświetlić wymaganą funkcję rozsyłania (“”, “” lub “”).

3 Naciśnij [KSIAŻKA TELEFONICZNA].

4 Naciśnij [#].

5 Naciśnij kilkakrotnie (+) lub (−), aby wyświetlić adresata, którego numer chcesz usunąć z listy. - Aby przerwać kasowanie, naciśnij [STOP].

6 Naciśnij [USTAW].

7 Naciśnij [USTAW].

- Aby usunąć inne elementy, powtórz czynności od punktu 5 do 7.

8 Aby zakończyć programowanie, naciśnij przycisk [KSIĄŻKA TELEFONICZNA].

4.4.4 Wysyłanie tego samego dokumentu do zaprogramowanych wcześniej adresatów

1 Włóż dokument STRONA ZADRUKOWANĄ W DÓŁ.

2 W razie potrzeby naciśnij przycisk 【ROZDZIELCZOŚĆ】, aby wybrać odpowiednią rozdzielczość (str. 30).

3 Naciśnij odpowiedni przycisk [ROZSYŁANIE] (1-2) lub [ROZSYŁANIE NIETYPOWE].

- Telefaks pobierze dokument, zeskanuje i zachowa w pamięci. Następnie wyśle dokument po kolei do wszystkich zaprogramowanych abonentów.

- Po zakończeniu przesyłania dokument zostanie usunięty z pamięci, a telefaks automatycznie wydrukuje raport (raport z rozsyłania).

Uwaga:

- Po ustawieniu rozdzielczości na wartość "DOKLADNA", "BARDZO DOK." lub "FOTO", liczba możliwych do wysłania stron zmniejszy się.

- Jeżeli dokument przekroczy pojemność pamięci, transmisja zostanie skasowana.

- Jeśli wybrany abonent jest zajęty lub nie odpowiada zostanie pominięty i wybrany ponownie później do 5 razy.

Kasowanie funkcji rozsyłania

1. Naciskaj przycisk [STOP], aż zostanie wyświetlone "ANULOWAC TRANS?".

2. Naciśnij [USTAW].

4.5 Wybór sposobu korzystania z telefaksu

Użytkownik może wybrać preferowany sposób korzystania z telefaksu odpowiednio do swoich potrzeb.

• U żywany tylko jako faks (tryb FAKS)
  – Używany głównie jako telefon (tryb TEL)
• U żywany jako telefon i/lub faks (tryb TEL/FAKS)
  – Używany w połączeniu z aparatem zgłoszeniowym

4.5.1 Używany tylko jako faks (tryb FAKS)

Twoja sytuacja

Osobną linię telefoniczną przeznaczyłeś tylko dla połączeń faksowych.

Ustawienia

Ustaw telefaks na tryb FAKS (str. 35), naciśnij przycisk [ODPOW. AUTOM.]. (funkcja jest aktywna jeśli kontrolka przycisku jest włączona).

Sposób odbierania faksów

Połączenia przychodzące będą odbierane jako transmisje dokumentów.

4.5.2 Używany głównie jako telefon (tryb TEL)

Twoja sytuacja

Chcesz osobiście odbierać połączenia. Przychodzące faksy muszą być odebrane ręcznie.

Ustawienia

Ustaw telefaks na tryb TEL (str. 35), naciskając przycisk [ODPOW. AUTOM.]. (funkcja jest aktywna jeśli kontrolka przycisku jest wyłączona).

Uwaga:

- Upewnij się, że funkcja #404 została wcześniej ustawiona na "TEL" (str. 53).

Odbieranie połączeń telefonicznych i faksów

Musisz ręcznie odebrać każde połączenie.

Aby odebrać faks, naciśnij przycisk [FAKS START].

4.5.3 Używany jako telefon i/lub faks (tryb TEL/FAKS)

Twoja sytuacja

Chcesz odbierać połączenia telefoniczne osobiście, a dokumenty faksowe automatycznie bez sygnału dzwonka.

Ustawienia

Ustaw telefaks na tryb TEL/FAKS (str. 36), naciskając kilkakrotnie przycisk [ODPOW. AUTOM.].

Uwaga:

- Upewnij się, że funkcja #404 została wcześniej ustawiona na "TEL/FAKS" (str. 53).

Sposób odbierania połączeń telefonicznych i faksów Kiedy odbierane jest połączenie telefoniczne, telefaks zadzwoni.

Kiedy rozpoznany zostanie sygnał wywołania faksu, telefaks automatycznie odbierze dokument, bez dzwonienia.

4.5.4 Używany w połączeniu z a p a r a t e m z g łoszeniowym

Twoja sytuacja

Chcesz korzystać z telefaksu w połączeniu z aparatem zgłoszeniowym.

Ustawienia

Podłącz zewnętrzny aparat zgłoszeniowy i ustaw w nim licznik dzwonków na mniej niż 4.

- Jeśli tryb automatycznego odbioru jest WŁĄCZONY, ustaw w telefaksie licznik dzwonków w trybie FAKS na więcej niż 4.

Odbieranie połączeń

Kiedy odbierane jest połączenie telefoniczne, aparat zgłoszeniowy nagra wiadomość.

4.6 Automatyczne odbieranie dokumentów – odbiór automatyczny włączony

4.6.1 Uruchamianie trybu FAKS

Naciśnij kilkakrotnie [ODPOW. AUTOM.], aby wyświetlić poniższy komunikat.

TRYB FAKS

- Kontrolka [ODPOW. AUTOM.] świeci się.

Sposób odbierania faksów

Urządzenie będzie automatycznie odpowiadać na wszystkie połączenia i odbierać transmisje faksowe.

Uwaga:

- Ilość dzwonków zanim telefaks odbierze połączenie w trybie FAKS można zmienić (funkcja #210 na str. 52).

4.7 Ręczne odbieranie dokumentów – odbiór automatyczny wyłączony

4.7.1 Uruchomienie trybu TEL

1 Upewnij się, że funkcja #404 została wcześniej ustawiona na "TEL" (str. 53).

2 Naciśnij kilkakrotnie [ODPOW. AUTOM.], aby wyświetlić poniższy komunikat.

TRYB TEL

- Kontrolka [ODPOW. AUTOM.] nie świeci się.

Odbieranie połączeń telefonicznych i faksów

1. Aby odebrać połączenie, podnieś słuchawkę.

2. Kiedy:

– wymagany jest odbiór dokumentu,
– słychać ton wywołania faksu (powolny brzęczyk), lub
- nie słychać żadnego dźwięku,
naciśnij [FAKS START].

POLACZENIE.....

1. Odłóż słuchawkę.

2. Telefaks rozpoczęne odbieranie dokumentu.

3. Jeżeli nie odbierzesz połączenia w ciągu 10 dzwonków, urządzenie przełączy się czasowo na tryb FAKS. Dzwoniący może wtedy wysłać dokument.

Odbieranie faksów za pomocą dodatkowego telefonu

Jeśli do gniazdka [EXT] lub tej samej linii podłączony jest inny telefon (dodatkowy telefon), możesz go użyć do odbierania faksów.

1. Kiedy dodatkowy telefon zadzwoni, podnieś słuchawkę.
2. Kiedy:
3. wymagany jest odbiór dokumentu,

– słychać ton wywołania faksu (powolny brzęczyk), lub
— nie słychać żadnego dźwięku,

naciśnij [★] [‡] [9] (fabrycznie ustawiony kod aktywacji telefaksu).

- Telefaks rozpoczęnie odbieranie dokumentu.

1. Odłóż słuchawkę.

Uwaga:

- Aby móc uruchamiać odbiór dokumentów za pomocą dodatkowego telefonu, konieczne jest wcześniejsze włączenie funkcji zdalnej aktywacji telefaksu (funkcja #434 na str. 55). Fabrycznie funkcja ta jest włączona.

Przerywanie odbioru

Naciśnij [STOP].

4.7.2 Uruchamianie trybu TEL/FAKS

1 Upewnij się, że funkcja #404 została wcześniej ustawiona na "TEL/FAKS" (str. 53).
2 Naciśnij kilkakrotnie [ODPOW. AUTOM.], aby wyświetlić poniższy komunikat.

TRYB TEL/FAKS

- Kontrolka[ODPOW. AUTOM.] nie świeci się.

3 Dzwonek musi być włączony (str. 20).

Sposób odbierania połączeń telefonicznych i faksów

1. "POLACZENIE" pojawi się na wyświetlaczu, ale telefaks nie będzie dzwonił.

2. Przed odebraniem połączenia telefaks odczeka 2 dzwonki.

3. Liczba dzwonków zależy od ustawień "opóźnionego dzwonka w trybie TEL/FAKS" (funkcja #212 na str. 53).

4. W tym czasie dzwonił będzie dodatkowy telefon (jeśli jest podłączony do tej samej linii).

5. Telefaks odbierze połączenie i będzie próbował wykryć sygnał wywołania faksu.

W razie wykrycia sygnału wywołania faksu

Telefaks odbierze dokument automatycznie bez dzwonienia.

W razie braku sygnału wywołania faksu

① Telefaks zadzwoni 3 razy. Możesz odebrać połączenie.

• Liczba dzwonków zależy od ustawień dla "cichego odbioru faksów" (funkcja #436 na str. 55).
• Dzwoniący usłyszy zwrotny sygnał dzwonienia, różniący się od normalnego sygnału firmy telekomunikacyjnej.
• Dodatkowy telefon (jeśli jest podłączony do tej samej linii) nie będzie w tym czasie dzwonil. Aby odebrać połączenie z dodatkowego telefonu, kiedy telefaks będzie dzwonil, podnieś słuchawkę i naciśnij [★][0] (fabrycznie ustawiony kod zdalnego przejęcia połączenia).

② Jeśli połączenie nie zostanie odebrane, telefaks uruchomi funkcję faksu.

- Niektóre telefaksy nie generują sygnałów wywołania faksu podczas wysyłania dokumentów, dlatego telefaks będzie próbował odebrać faks, nawet jeśli nie wykrył sygnału wywołania faksu.

Uwaga:

• Kod zdalnego przejęcia połączenia można zmienić za pomocą funkcji #435 na str. 55.
• W zależności od typu dodatkowego telefonu telefaks może uruchomić funkcję faksu, chociaż połączenie zostało odebrane z dodatkowego telefonu i wprowadzono kod zdalnego przejęcia połączenia. Jeżeli telefaks uruchomi odbiór dokumentu, a chcesz porozmawiać z abonentem wywołującym, naciśnij [STOP].

4.8 Przyłączenie aparatu zgłoszeniowego

4.8.1 Ustawienie telefaksu i aparatu zgłoszeniowego

1 Podłącz aparat zgłoszeniowy (①).

• Aparat zgłoszeniowy nie jest częścią zestawu.
• Usuń zaślepkę (②).

2 Ustaw ilość dzwonków w aparacie zgłoszeniowym na mniej niż 4.

- Dzięki temu aparat zgłoszeniowy będzie mógł pierwszy odbierać połączenia.

3 Nagraj powitanie na aparacie zgłoszeniowym.

- Powitanie nie powinno przekraczać 10 sekund, a w trakcie nagrywania nie należy przerywać na ponad 4 sekundy. W przeciwnym razie oba urządzenia mogą nie działać prawidłowo.

4 Uruchom aparat zgłoszeniowy.

5 Ustaw telefaks w żądanym trybie odbioru (str. 35).

- W przypadku trybu FAKS licznik dzwonków dla trybu FAKS należy ustawić na więcej niż 4 (funkcja #210 na str. 52)

6 Upewnij się, że następujące numery lub ich części nie są takie same:

– kod zdalnego sterowania aparatem zgłoszeniowym

– kod aktywacji telefaksu (funkcja #434 na str. 55)

Odbieranie wiadomości i dokumentu w czasie jednego połączenia

Abonent wywołujący może w czasie tego samego połączenia nagrać wiadomość i wysłać faks. Należy wcześniej zapoznać abonenta z poniższą procedurą.

1. Abonent wywołujący łączy się z numerem faksu.

- Automat zgłoszeniowy odbiera połączenie.

1. Po wysłuchaniu powitania można zostawić wiadomość.

2. Abonent wywołujący wybiera [★][#][9] (fabrycznie ustawiony kod aktywacyjny).

- Telefaks uruchomi funkcję faksu.

1. Abonent wywołujący naciska przycisk START, aby przesłać dokument.

Uwaga:

• Aby móc korzystać z tej funkcji, funkcja zdalnej aktywacji telefaksu musi być włączona (funkcja #434 na str. 55). Kod aktywacji telefaksu można także zmienić.
• Jeżeli pamięć aparatu zgłoszeniowego jest pełna, urządzenie może nie odbierać dokumentów.

Przeczytaj instrukcję obsługi aparatu zgłoszeniowego, aby dowiedzieć się jak wymazać niepotrzebne wiadomości.

4.9 Polling (pobieranie wiadomości pozostawionych do odbioru na innym telefaksie)

Ta funkcja pozwala na pobranie dokumentu z innego telefaksu obsługującego tę opcję. Kosztami połączenia obciążony będzie abonent inicjujący połączenie.

Upewnij się, że telefaks nie pobrał żadnych dokumentów i że drugie urządzenie jest gotowe do przyjęcia połączenia.

- Rozlóż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

1 Naciśnij kilkakrotnie [MENU], aby wyświetlić "POLLING".
2 Naciśnij [USTAW].
3 Wybierz numer faksu.
4 Naciśnij [USTAW].

- Telefaks rozpocznie odbiór dokumentów.

4.10 Blokada wiadomości niepożądanych (zapobieganie odbieraniu dokumentów od określonych abonentów)

Jeśli korzystasz z usługi identyfikacji abonenta wywołującego, funkcja ta zapobiega odbieraniu dokumentów, kiedy brak jest informacji o abonencie wywołującym.

Ponadto telefaks nie akceptuje dokumentów, które zostały wysłane z numerów zaprogramowanych na liście blokowanych połączeń faksowych.

- Rozlóż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

Uwaga ważne:

- Ta funkcja nie działa w przypadku odbioru ręcznego.

4.10.1 Uruchamianie blokady wiadomości niepożądanych

1 Naciśnij [ODBIÓR SELEKTYWNY].
2 Naciśnij [▶].
3 Naciśnij kilkakrotnie [+] lub [—], aby wybrać ustawienie "WŁĄCZONY".
4 Naciśnij [USTAW].
5 Aby zakończyć programowanie, naciśnij przycisk [STOP].

- Jeśli włączona jest blokada wiadomości niepożądanych, świeci się kontrolka [ODBIÓR SELEKTYWNY].

4.10.2 Zapisywanie niepożądanych abonentów wywołujących

Użytkownik może wybrać z listy abonentów wywołujących (str. 27) maksymalnie 10 numerów, spod których nie chce otrzymywać wiadomości faksowych.

1 Naciśnij [IDENTYFIKACJA NUMERU SZUKAJ].
2 Naciśnij kilkakrotnie [+] lub [−], aż zostanie wyświetlony abonent, dla którego ma być zablokowany odbiór faksów.
3 Naciśnij [ODBIÓR SELEKTYWNY].
4 Naciśnij [USTAW].

- Aby zaprogramować innych abonentów, powtórz czynności od punktu 2 do 4.

5 Aby zakończyć programowanie, naciśnij przycisk [STOP].

Uwaga:

- Jeśli nie ma już miejsca na zapisanie kolejnej pozycji, w punkcie 4 zostanie wyświetlony komunikat "LISTA PELNA". Należy usunąć zbędne elementy.

Wyświetlanie listy blokowanych połączeń faksowych

1. Naciśnij [ODBIÓR SELEKTYWNY].
2. Naciśnij kilkakrotnie [▶], aby wyświetlić "POKAZ LISTE SEL."
3. Naciśnij [USTAW].
4. Naciśnij kilkakrotnie przycisk [+] lub [=], aby wyświetlić elementy na liście.
5. Aby zakończyć programowanie, naciśnij przycisk [STOP].

Drukowanie listy blokowanych połączeń faksowych

1. Naciśnij [ODBIÓR SELEKTYWNY].
2. Naciśnij kilkakrotnie [▶], aby wyświetlić “DRUKUJ LISTE SEL”.
3. Naciśnij [USTAW].
4. Aby zakończyć naciśnij [STOP].

Usuwanie elementów z listy blokowanych połączeń faksowych

1. Naciśnij [ODBIÓR SELEKTYWNY].
2. Naciśnij kilkakrotnie [▶], aby wyświetlić "POKAZ LISTE SEL."
3. Naciśnij [USTAW].
4. Naciśnij kilkakrotnie (+) lub (−), aby wyświetlić wymagany zapis.
5. Naciśnij [◀].
6. Aby przerwać kasowanie, naciśnij [STOP] 2 razy.
7. Naciśnij [USTAW].
8. Element został skasowany.
9. Aby usunąć inne elementy, powtórz czynności od punktu 4 do 6.
10. Aby zakończyć naciśnij [STOP].

5.1 Sporządzanie kopii

1 Dostosuj szerokość prowadnic (①) do rzeczywistego rozmiaru dokumentu.

2 Wlóż dokument (maks. 20 arkuszy) STRONA ZADRUKOWANA W DÓŁ, aż usłyszysz sygnał dźwiękowy i telefaks pobierze dokument.

- Jeśli prowadnice dokumentu nie są odpowiednio ustawione, popraw je.

3 Naciśnij [KOPIA START].

4 W razie potrzeby naciśnij przycisk 【ROZDZIELCZOŚĆ】, aby wybrać odpowiednią rozdzielczość.

5 Wprowadź ilość kopii, jeśli robisz więcej niż jedną (maks. 99).

6 Naciśnij przycisk [KOPIA START] lub poczekaj 20 sekund.

- Telefaks rozpocznie wydruk.

Uwaga:

- Wszystkie dokumenty, które można przesłać faksem, można także kopiować (str. 31).

Aby przerwać kopiowanie

Naciśnij【STOP】.

Ustawianie rozdzielczości

Wybierz odpowiednią rozdzielczość, zależnie od rodzaju dokumentu.

• "MIX": Dla dokumentów zawierających fotografie itekst.
• "TEKST": Dla dokumentów zawierających tylko tekst.
• "FOTO": Dla oryginałów zawierających fotografie, rysunki o wielu odcieniach itp.

Uwaga:

- Możesz zmienić domyślną rozdzielczość w funkcji #461 (str. 52).

5.1.1 Inne funkcje kopiowania

Aby powiększyć dokument

1. Włóż dokument i naciśnij przycisk [KOPIA START].
2. Naciśnij kilkakrotnie przycisk [+], aby wybrać skalę powiększenia od "105%" do "200%"; skala zmienia się skokowo co 5%.
3. Naciśnij [KOPIA START].

- Powiększany będzie jedynie środek górnej części dokumentu. Aby utworzyć powiększoną kopię dolnej części dokumentu, należy obrócić dokument, a następnie wykonać kopię.

Na przykład: kopia o rozmiarach stanowiących 150% rozmiarów oryginału

Aby zmniejszyć dokument

1. Włóż dokument i naciśnij przycisk [KOPIA START].
2. Naciśnij kilkakrotnie przycisk [—], aby wybrać skalę pomniejszenia od "50%" do "95%"; skała zmienia się skokowo co 5%.
3. Naciśnij [KOPIA START].

Na przykład: kopia o rozmiarach stanowiących 70% rozmiaru oryginału

Oryginał Zmniejszona kopia

Sortowanie kopii dokumentów wielostronicowych

Telefaks może ułożyć kopie w takim samym porządku jak dokumenty oryginalne.

1. Włóż dokument i naciśnij kilkakrotnie przycisk [UKŁADAJ], aż wyświetlony zostanie komunikat "UKŁADAJ=WŁ".
2. Wpisz liczbę kopii (maks. 99).
3. Naciśnij [KOPIA START].

Na przykład: Dwie kopie dokumentu 4-stronicowego

Kopie uporządkowane Kopie
nieuporządkowane

Uwaga:

• Przy funkcji sortowania kopii telefaks najpierw zapisze dokumenty do pamięci. Liczba oryginalnych dokumentów, których kopie mogą być sortowane, zależy od zawartości stron i rozdzielczości. Jeśli w pamięci urządzenia nie ma żadnych innych dokumentów, w trybie "MIX" pamięć może pomieścić około 50 stron odpowiadających arkuszom testowym ITU-T Nr 1. Patrz str. 75 w wymaganiach technicznych.
• Jeżeli podczas zapisywania pamięć zostanie zapelniona, telefaks wydrukuje jedynie zapisane strony.
• Po zakończeniu kopiowania funkcja sortowania zostanie automatycznie WYŁĄCZONA.

6.1 Podłączanie do komputera

Dzięki oprogramowaniu wielofunkcyjnemu (Multi-Function Station) Panasonic urządzenie może wykonywać następujące funkcje:

– Drukowanie na zwykłym papierze, na folii, nalepkach lub kopertach
– Skanowanie dokumentów i konwersję obrazu na tekst za pomocą programu Readiris OCR
– Skanowanie z innych aplikacji Microsoft ^ Windows ^ , obsługujących skanowanie z wykorzystaniem sterownika TWAIN
- Zapisywanie, edycja i usuwanie pozycji w książce telefonicznej za pomocą komputera
– Programowanie funkcji za pomocą komputera
- Wysyłanie i odbieranie dokumentów faksowych za pomocą komputera

Aby używać oprogramowania wielofunkcyjnego (Multi-Function Station), komputer musi spełniać następujące wymagania:

System operacyjny:

Windows 98/Me/2000/XP ^*1

CPU:

Windows 98: Pentium ^® 90 MHz lub szybszy Windows Me: Pentium 150 MHz lub szybszy Windows 2000: Pentium 166 MHz lub szybszy Windows XP ^*1 : Pentium 300 MHz lub szybszy

RAM:

Windows 98: 24 MB (zalecane 32 MB lub więcej)

Windows Me: 32 MB (zalecane 64 MB lub więcej)

Windows 2000: 64 MB lub więcej

Windows XP ^*1 : 128 MB lub więcej

Inny sprzęt:

Naped CD-ROM

Dysk twardy o pojemności minimum 100 MB Złącze USB

*1 Oprogramowanie wielofunkcyjne (Multi-Function Station) nie współpracuje z Windows XP Professional x64 Edition (64bit), nową wersją Windows XP Professional opublikowaną po w kwietniu 2005.

Ważne ostrzeżenie dotyczące podłączenia

- Nie podłączaj kabla USB przed zainstalowaniem oprogramowania wielofunkcyjnego (Multi-Function Station). Podłącz kabel USB w punkcie 6 na str. 42.

① Przewód USB

- Kabel USB nie jest dostarczany wraz z urządzeniem. Należy zakupić ekranowany kabel USB Type-A męski/Type-B męski o maksymalnej długości 2 m.

- Jeśli komputer jest wyposażony w interfejs USB 2.0 Hi-Speed, należy używać certyfikowanego przewodu USB 2.0.

Ostrzeżenie:

- W celu utrzymania zgodności z wymogami w zakresie emisji fal radiowych należy używać wyłącznie ekranowanych przewodów USB (przewody o długości maks. 2 m).

6.2 Instalacja oprogramowania wielofunkcyjnego (Multi-Function Station)

• Zrzuty ekranu użyte w tych instrukcjach są wykonane w systemie operacyjnym Windows XP i są służą tylko do lepszego zrozumienia instrukcji.
• Informacje na poniższych zrzutach ekranu mogą się nieco różnić od produktu dostępnego na rynku.

- Funkcje oprogramowania i zewnętrzny wygląd mogą zostać zmienione bez powiadomienia.

1 Uruchom Windows i zamknij wszystkie programy.

• W przypadku systemów Windows XP i Windows 2000, musisz być zalogowany jako administrator, aby zainstalować oprogramowanie wielofunkcyjne (Multi-Function Station).
• Zainstaluj oprogramowanie wielofunkcyjne (Multi-Function Station) przed podłączeniem telefaksu do komputera. Jeśli urządzenie zostanie podłączone do komputera przez zainstalowaniem oprogramowania wielofunkcyjnego (Multi-Function Station), na ekranie pojawi się okno dialogowe [Kreator znajdowania nowego sprzętu]. Kliknij [Anuluj], aby je zamknąć.

2 Załączony dysk CD-ROM włóż do napędu CD-ROM.

• Pojawi się okno dialogowe [Wybierz parametry instalacyjne]. Wybierz z listy język, w jakim chcesz korzystać z oprogramowania. Kliknij [OK]. Instalacja rozpocznie się automatycznie.
• Jeżeli okno dialogowe [Wybierz parametry instalacyjne.] nie pojawi się: Instalacja rozpocznie się automatycznie.
• Jeżeli instalacja nie rozpocznie się automatycznie: Kliknij [Start]. Wybierz [Uruchom...]. Wpisz "D:\setup" (gdzie "D:" oznacza literę twojego napędu CD-ROM). Kliknij [OK]. (Jeżeli nie jesteś pewien, jaką literą oznaczony jest Twój napęd CD-ROM, użyj Windows Explorer i sprawdź napęd CD-ROM.)

Rozpocznie się instalacja.

3 Gdy uruchomi się program instalacyjny, wykonuj polecenia wyświetlane na ekranie.
4 Gdy pojawi się okno dialogowe [Typ instalacji], wybierz [Standard] i kliknij [Dalej].

- Zostaną również zainstalowane programy Readiris OCR (str. 46) i Monitor urządzenia (str. 48).

5 Gdy pojawi się okno dialogowe [Typ połączenia], wybierz [Bezpośrednie połączenie za pomocą kabla USB.] i kliknij [Dalej].

- Pojawi się okno dialogowe [Podłączanie urządzenia].

6 Podłącz telefaks używając przewodu USB (str. 41) in a ci ś [Dalej].

• Po podłączeniu telefaksu do komputera nazwa modelu zostanie wykryta automatycznie.
• Możesz zmienić nazwę na drukarka, faks PC lub skaner w razie potrzeby.

7 Kliknij [Zainstaluj] i p o s t ępuj zgodnie z w y świetlanymi instrukcjami.

- Pliki zostaną skopiowane do komputera.

Ważne ostrzeżenie dla użytkowników Windows XP

- Jeśli używasz Windows XP, po kroku 6 może pojawić się następujący komunikat: "Oprogramowanie instalowane dla tego urządzenia nie przeszło testów zgodności z systemem Windows XP umożliwiających uzyskanie logo Windows" Jest to normalne i oprogramowanie nie będzie sprawiało żadnych problemów w twoim systemie operacyjnym. Możesz kontynuować instalację bez problemu.

Uwaga:

- Jeśli na ekranie pojawi się polecenie włożenia płyty CD-ROM z systemem operacyjnym podczas instalacji oprogramowania wielofunkcyjnego (Multi-Function Station), włóż ją do napędu CD-ROM.

Używanie drugiego urządzenia z komputerem

Musisz dodać sterownik drukarki dla każdego urządzenia w n a s t ępujący sposób.

Kliknij [Start], a następnie wybierz [Wszystkie programy] lub [Programy] → [Panasonic] → [Seria KX-FLB800_FLM650] → [Dodaj sterownik drukarki].

Postępuj zgodnie z wyświetlanymi instrukcjami.

Uwaga:

- Nie można podłączyć więcej niż jednego urządzenia na raz do jednego komputera.

Modyfikacja oprogramowania

Możesz zmodyfikować/doinstalować części programu w dowolnym czasie po instalacji.

W przypadku systemów Windows XP i Windows 2000, musisz być zalogowany jako administrator, aby modyfikować instalację oprogramowania wielofunkcyjnego (Multi-Function Station).

1. Kliknij [Start], a następnie wybierz [Wszystkie programy] lub [Programy] → [Panasonic] → [Seria KX-FLB800_FLM650] → [Odinstaluj lub Modyfikuj].
2. Wybierz [Modyfikuj] i kliknij [Dalej], a następnie wykonuj polecenia wyświetlane na ekranie.

Jak usunąć zainstalowany program (Uninstall)

W przypadku systemów Windows XP i Windows 2000, musisz być załogowany jako administrator, aby odinstalować oprogramowanie wielofunkcyjne (Multi-Function Station).

1. Kliknij [Start], a następnie wybierz [Wszystkie programy] lub [Programy] → [Panasonic] → [Seria KX-FLB800_FLM650] → [Odinstaluj lub Modyfikuj].

2. Wybierz [Odinstaluj] i kliknij [Dalej], a następnie wykonuj polecenia wyświetlane na ekranie.

Uwaga:

- Aby odinstalować poszczególne części programu, wybierz [Modyfikuj] i kliknij [Dalej] w p u n k c i e 2, a następnie wykonaj polecenia wyświetlane na ekranie.

6.3 Uruchamianie oprogramowania wielofunkcyjnego (Multi-Function Station)

Kliknij [Start], a następnie wybierz [Wszystkie programy] lub [Programy] → [Panasonic] → [Seria KX-FLB800_FLM650] → [Multi-Function Station].

- Zostanie wyświetlone oprogramowanie wielofunkcyjne (Multi-Function Station).

Przeglądarka (Skaner) (str. 46)

• Aby wyświetlić obrazy o formatach TIFF, JPEG, PCX, DCX i BMP.
• Aby utworzyć plik obrazu, skanując dokument w telefaksie (formaty TIFF, JPEG, PCX, DCX, BMP i PDF).

Zdalna obsługa (str. 47)

• Aby zapisać, edytować lub usunąć pozycję w k si ązce telefonicznej.

• Aby dokonać ustawień poszczególnych funkcji.

• Aby przejrzeć pozycje z rejestru automatycznego lub z listy identyfikacyjnej abonentów wywołujących.

• Aby zapisać informacje o abonencie wywołującym w k s i ązce telefonicznej.

PC FAX (str. 47)

• Do wysyłania dokumentu utworzonego w komputerze.
• Do wyświetlenia dokumentu otrzymanego w komputerze.

Monitor urządzeń (str. 48)

- Aby wyświetlić bieżący stan telefaksu.

Readiris (OCR) (str. 46)

- Aby skonwertować obraz na dane tekstowe, które można poddać edycji.

Ustawienia

- Aby zmienić ustawienia OCR (rozpoznawania tekstu).

Pomoc

- Szczegółowe instrukcje oprogramowania wielofunkcyjnego (Multi-Function Station).

Wskazówki

- Wyświetla rady dotyczące użytkowania.

Uwaga:

• W Monitorze urządzenia można sprawdzić, czy telefaks jest podłączony do komputera.
• Funkcje używane za pomocą komputera (drukowanie, skanowanie, faks z komputera, itp.) mogą nie działać prawidłowo w następujących sytuacjach:
  – Gdy telefaks jest podłączony do niestandardowego komputera złożonego przez użytkownika.
  – Gdy telefaks jest podłączony do komputera przez kartę PCI lub inną kartę rozszerzeń.
  – Gdy telefaks jest podłączony do innego sprzętu (takiego jak koncentrator USB lub karta interfejsu), a nie bezpośrednio do komputera.

6.4 Używanie telefaksu jako drukarki

Telefaks umożliwia drukowanie nie tylko na zwykłym papierze, ale także na materiałach specjalnych (folie, nalepki, koperty).

6.4.1 Drukowanie z aplikacji Windows

Wydrukować można pliki utworzone w aplikacjach Windows. Na przykład, aby wydrukować z programu WordPad, wykonaj następujące czynności.

1 Otwórz dokument, który chcesz wydrukować.
2 Z menu [Plik] wybierz [Drukuj...].

- Pojawi się okno dialogowe [Drukuj].

Szczegóły na temat okna dialogowego [Drukuj] znajdziesz, klikając [?] i wybraną pozycję.

Uwaga:

- W przypadku programu Microsoft PowerPoint®, wybierz [Kolor] lub usuń zaznaczenie obok [Skala odcieni szarości] w oknie dialogowym drukowania, aby kolorowy tekst był drukowany w odcieniach szarości.

3 Wybierz [Panasonic KX-FLM653PD] jako aktywną drukarkę.

- Jeśli podczas instalacji zmieniłeś nazwę telefaksu, wybierz tę nazwę z listy. - Aby zmienić ustawienia drukarki, wykonaj poniższe czynności.

W Windows 98/Windows Me:

Kliknij [Właściwości] a następnie wybraną kartę. Zmień ustawienia drukarki a następnie kliknij [OK].

W Windows 2000:

Wybierz żądaną kartę i zmień ustawienia drukarki.

W Windows XP:

Kliknij [Preferencje] a następnie wybraną kartę. Zmień ustawienia drukarki a następnie kliknij [OK].

4 Kliknij [Drukuj] lub [OK].

- Telefaks rozpoczęne drukowanie.

Uwaga:

• Jak załadować papier, patrz str. 16.
• Szczegóły na temat specyfikacji papieru znajdziesz na str. 44, 76.

Ustawianie właściwości drukarki

Możesz zmienić ustawienia drukarki w punkcie 3. Radzimy przetestować papier (szczególnie papiery specjalnych typów i formatów) w telefaksie przed zakupem większej ilości.

Możesz zmienić ustawienia w następujących kartach.

Wydruki: Liczba stron na arkusz itd.

Jakość: Tryb graficzny, rozdzielczość, funkcja oszczędności tonera, itp.

Uwaga:

• Aby wybrać jako typ papieru [Koperta] w k a r c i e [Papier], musisz wybrać [Koperta #10] lub [Koperta DL] jako rozmiar papieru.
• Gdy drukujesz z komputera, ustawienie funkcji oszczędzania tonera na karcie [Jakość] zastępuje ustawienie oszczędzania tonera wprowadzone w telefaksie (funkcja #482 na str. 52).

6.4.2 Folia

Korzystaj z folii przeznaczonych do drukarek laserowych.

Zalecamy następujące:

3M® CG3300/CG5000

• Podawaj arkusze folii do drukowania pojedynczo, stronę do druku w dół.
• Po wydrukowaniu wyjmij każdą folię i ułoż na płaskiej powierzchni, aby ostygła i nie zwinęła się.
• Nie używaj ponownie folii, która przeszła już przez telefaks. Dotyczy to również folii, które zostały przepuszczone przez telefaks bez drukowania.
• W przypadku niektórych folii zaleca się drukowanie określonej strony arkusza. Jeżeli rezultat drukowania jest niezadowalający, spróbuj drukowania na odwrotnej stronie.

6.4.3 Nalepki

Używaj nalepek przeznaczonych do drukarek laserowych. Zalecamy następujące:

Avery®

• Podawaj arkusze naklejek do drukowania pojedynczo, stronę do druku w dół.
• Po wydrukowaniu każdy arkusz nalepek wyjmij.
• Nie używaj następujących rodzajów nalepek:
• Nalepek poskręcanych, uszkodzonych lub
• odklejonych od spodniego arkusza.
• Takich arkuszy, w których część nalepek została
• odklejona.

– Nalepek, które nie pokrywają całkowicie spodniego arkusza.

Używaj kopert przeznaczonych do drukarek laserowych. Zalecamy następujące:

– Koperty wysokiej jakości z papieru 90 g/m²,

– Koperty o cienkich i ostrych zgięciach oraz

– sposób klejenia po przekątnej.

- Jednocześnie można załadować 10 kopert o gramaturze 9 ^2 Oströmą do druku skierowaną w dół.

- Włóż koperty stronę do druku skierowaną w dół (①), a następnie dostosuj ustawienie prowadnic papieru (②).

- Po wydrukowaniu wyjmij każdą kopertę.

Uwaga:

- Nawet koperty o wysokiej jakości mogą się pomarszczyć.

- Unikaj drukowania w środowisku o wysokiej wilgotności (powyżej 70% wilgotności względnej). Wysoka wilgotność może powodować zwijanie kopert, pobieranie nadmiaru tonera lub sklejanie kopert.

- Unikaj drukowania poniżej 10°C i wilgotności względnej poniżej 30%, gdyż wydruk może być blady.

- Zabezpiecz koperty przed wilgocią i przechowuj w miejscu, gdzie mogą leżeć płasko, a krawędzie nie będą wygięte ani zniszczone. Wilgotność względna nie powinna przekraczać 70%.

Nie używaj następujących kopert (użycie ich może spowodować blokadę papieru):

• O nieregularnej formie
• Kopert pofaldowanych, zwiniętych, postrzepionych, skręconych, o zagiętych rogach lub zniszczonych w inny sposób
• Kopert z konstrukcją o widocznych bokach
• Kopert o wyrażnej fakturze lub bardzo błyszczących
• Kopert zaklejanych poprzez usunięcie taśmy zabezpieczającej
• Kopert z więcej niż jedną stronę do zaklejenia
• Kopert samoklejących
• Kopert workowatych lub nie ostro składanych
• Kopert tłoczonych
• Kopert z nadrukami
• Kopert zawierających bawełnę i/lub inne włókna

Konstrukcja o widocznych bokach

Z t a śma zabezpieczająca

Zdwiema klapkami

Wygięte

Zawinięte

Z wygiętymi krawędziami

Zmięte

Z zagietymi rogami

Samoklejące

Nigdy nie próbuj drukować na wymienionych niżej rodzajach kopert (może to spowodować uszkodzenie telefaksu):

• Koperty z klamerkami, zatrzaskami lub zszywane
• Koperty z foliowym okienkiem
• Koperty wyposażone w rodzaj kleju, nie wymagający zwilżenia lecz zlepiający pod wpływem nacisku

Zklamerka

Z foliowym okienkiem

6.5 Używanie telefaksu jako skanera

- Rozlóż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

6.5.1 Korzystanie z przeglądarki oprogramowania wielofunkcyjnego

1 Włóż dokument (maks. 20 arkuszy) STRONA ZADRUKOWANA W DÓŁ, aż usłyszysz sygnał dźwiękowy i telefaks pobierze dokument.
2 Uruchom oprogramowanie wielofunkcyjne (Multi-Function Station).
3 Wybierz [Przeglądarka (Skaner)]. - Pojawi się [Przeglądarka].
4 Kliknij ikone [Skanuj] w o k n i [Przeglądarka]. - Pojawi się okno dialogowe (domyślna nazwa) [Panasonic KX-FLM653PD].
5 W razie potrzeby zmień ustawienia skanowania na komputerze.

- Aby podejrzeć skanowany obraz, kliknij [Podgląd]. Zostanie wyświetlona tylko pierwsza strona. Możesz przeciągnąć ramkę, aby określić skanowany obszar. Gdy zmienisz tryb skanowania, jasność lub kontrast, kliknij [Podgląd], aby odświeżyć zeskanowany obraz. Ustaw dokument ponownie przed odświeżeniem skanowanego obrazu.

- Po wybraniu [Grafika Cz/B] jako trybu skanowania, rozdzielczość zostanie ustawiona na 200 dpi.

6 Kliknij [Skanu].

- Jeśli w punkcie 5 wykonany został podgląd skanowanego obrazu, ustaw dokument ponownie i kliknij [Skanuj].

• Skanowany obraz pojawi się w o k n i e [Przeglądarka] po zakończeniu skanowania.
• Aby zapisać zeskanowany obraz, wybierz [Zapisz jako ...] z menu [Plik].
• Aby przerwać operację w trakcie skanowania, naciśnij [Anuluj].

Uwaga:

• Możesz wyświetlić obrazy o formatach TIFF, JPEG, PCX, DCX i BMP.
• Możesz zapisywać obrazy w formatoch TIFF, JPEG, PCX, DCX, BMP lub PDF.
• Plik lub stronę można przenieść, skopiować i u s u n ąć.
• Zmiana ustawień skanowania w telefaksie nie jest możliwa.

Aby szybko zeskanować dokument

1. Włoż dokument (maks. 20 arkuszy) STRONA ZADRUKOWANĄ W DÓŁ, aż usłyszysz sygnał dźwiękowy i telefaks pobierze dokument.
2. Naciśnij [SKANOWANIE] na telefaksie.

- Poprzednie ustawienia będą wyświetlane na komputerze. Możesz je zmienić w razie potrzeby.

1. Naciśnij [USTAW] na telefaksie.

2. Skanowany obraz pojawi się w o k n i e [Przeglądarka] po zakończeniu skanowania.

3. Aby przerwać operację w trakcie skanowania, naciśnij [Anuluj].

Uwaga:

- Aby uzyskać więcej szczegółów, przeczytaj plik pomocy wybierając [Wskazówki] w oprogramowaniu wielofunkcyjnym (Multi-Function Station).

Program Readiris OCR

Program OCR umożliwia konwersję obrazu na dane tekstowe, czytelne dla edytora tekstów. Program Readiris OCR można zainstalować podczas instalacji oprogramowania wielofunkcyjnego (Multi-Function Station). Aby korzystać z programu, kliknij ikonę [OCR] w o k n i e [Przeglądarka] lub wybierz [Readiris(OCR)] z programu wielofunkcyjnego (Multi-Function Station). Szczegóły dotyczące programu OCR znajdziesz, klikając [Pomoc].

6.5.2 Korzystanie z innych aplikacji

Oprogramowanie wielofunkcyjne (Multi-Function Station) pozwala na skanowanie obrazów w formacie TWAIN. Można też korzystać z innych aplikacji, obsługujących skanowanie z wykorzystaniem sterownika TWAIN. Na przykład można postępować następująco.

1 Włóż dokument (maks. 20 arkuszy) STRONA ZADRUKOWANĄ W DÓŁ, aż usłyszysz sygnał dźwiękowy i telefaks pobierze dokument.
2 Uruchom program obsługujący skanowanie za pomocą sterownika TWAIN.
3 Wybierz [Wybór urządzeń] z menu [Plik], i w y b i e[Panasonic KX-FLM653PD] (domyślna nazwa) w oknie dialogowym.
4 Z menu [Plik] wybierz [Pobierz obraz...].

- Pojawi się okno dialogowe (domyślna nazwa) [Panasonic KX-FLM653PD].

5 W razie potrzeby zmień ustawienia skanowania na komputerze.

- Po wybraniu [Grafika Cz/B] jako trybu skanowania, rozdzielczość zostanie ustawiona na 200 dpi.

6 Kliknij [Skanuj].

• Skanowany obraz pojawi się w oknie programu po zakończeniu skanowania.
• Aby przerwać operację w trakcie skanowania, naciśnij [Anuluj].

Uwaga:

- W zależności od używanego programu, wygląd może się trochę różnic.

6.6 Obsługa telefaksu z komputera

Z komputera można z łatwością obsługiwać następujące funkcje.

• Zapisywanie, edycja i usuwanie pozycji w książce telefonicznej (str. 24, 32)
  – Programowanie funkcji (str. 51 do str. 56)
• Przeg lądanie elementów w rejestrze automatycznym (str. 31)
  – Zapisywanie rejestru automatycznego w postaci pliku na komputerze
  – Przeglądanie pozycji na liście identyfikacyjnej abonentów wywołujących (str. 27)
• Zapisywanie informacji o abonencie wywołującym w k s i ązce telefonicznej (str. 29)
  – Zapisywanie listy identyfikacyjnej abonentów wywołujących w postaci pliku na komputerze
  1 Uruchom oprogramowanie wielofunkcyjne (Multi-Function Station).
  2 Wybierz [Zdalna obsługa].

- Pojawi się okno [Zdalna obsługa].

3 Wybierz odpowiednią kartę.

- Zostaną wyświetlone dane aktualnie zapisane w telefaksie.

4 Przeprowadź żadana operację.

• Aby poznać szczegóły dotyczące każdej funkcji, kliknij [Pomoc].
• Aby przerwać, kliknij [Anuluj].

5 Kliknij [OK].

• Nowe dane zostaną przetransferowane do telefaksu i okno zamknie się.
• Jeżeli chcesz kontynuować, kliknij [Zastosuj], a okno nie zostanie zamknięte.

Uwaga:

• Niektórych funkcji nie da się zaprogramować zkomputera.
• Aby uzyskać więcej szczegółów, przeczytaj plik pomocy wybierając [Wskazówki] w oprogramowaniu wielofunkcyjnym (Multi-Function Station).

6.7 Wysyłanie/otrzymywanie faksu za pomocą oprogramowania wielofunkcyjnego (Multi-Function Station)

- Rozłoż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

6.7.1 Wysyłanie dokumentu komputerowego jako dokument faksowy z komputera

Możesz mieć dostęp do funkcji faksu z Windows za pomocą oprogramowania wielofunkcyjnego (Multi-Function Station).

Na przykład, aby wysłać dokument utworzony w programie WordPad, postępuj następująco:

6. Oprogramowanie wielofunkcyjne (Multi-Function Station)

1 Otwórz dokument, który chcesz wysłać.

2 Z menu [Plik] wybierz [Drukuj...].

- Pojawi się okno dialogowe [Drukuj].

3 Wybierz [PCFAX Panasonic KX-FLM653PD] (nazwa domyślna) jako aktywną drukarkę.

4 Kliknij [Drukuj] lub [OK].

- Pojawi się okno dialogowe [Wyślij faks].

5 Wpisz numer faksu używając wyświetlonej klawiatury lub książki telefonicznej.

- Aby przerwać, kliknij [Anuluj].

6 Kliknij [Wysyłać].

- Dokument zostanie wysłany z komputera za pośrednictwem telefaksu.

Uwaga:

• Aby przerwać wysyłanie, naciśnij [STOP] na telefaksie w trakcie wysyłania dokumentu.
• Jeżeli dokument przekroczy pojemność pamięci telefaksu, wysyłanie zostanie anulowane.
• Sprawdź dziennik automatyczny ze zdalnego sterowania po wysłaniu lub otrzymaniu faksu.
• Aby uzyskać więcej szczegółów, przeczytaj plik pomocy wybierając [Wskazówki] w oprogramowaniu wielofunkcyjnym (Multi-Function Station).

6.7.2 Otrzymywanie dokumentu faksowego do komputera

Możesz odebrać dokument faksowy na swoim komputerze. Odebrany dokument faksowy zostanie zapisany jako plik graficzny (w formacie TIFF-G4).

Aby otrzymać dokument faksowy przy użyciu komputera, wcześniej sprawdź, czy poniższe funkcje są ustawione.

– Odbieranie faksów na komputerze (funkcja #442 na str. 56)

1 Naciśnij kilkakrotnie przycisk[ODPOW. AUTOM.], aby włączyć tryb automatycznego odbioru (str. 35).

2 Uruchom oprogramowanie wielofunkcyjne (Multi-Function Station).
3 Wybierz [PC FAX].

4 Komputer odbierze dokument faksowy za pośrednictwem telefaksu.

Uwaga:

- Możesz przeglądać, wydrukować lub przesłać otrzymany dokument za pomocą komputera.

Wyświetlanie otrzymanego dokumentu

1. Wybierz [PC FAX] z oprogramowania wielofunkcyjnego (Multi-Function Station).
2. Wybierz [Dokumenty otrzymane] w [Rejestr komunikacji].

1. Kliknij element, który chcesz wyświetlić.
2. Kliknij [Plik] na pasku menu i wybierz [Podgląd] lub kliknij na ikone [Podgląd] na pasku narzędzi.

- Wyświetlony zostanie otrzymany faks.

Jeśli otrzymany dokument faksowy znajduje się w p a m i ęci urządzenia

Możesz wczytać dokument do komputera.

1. Wybierz [PC FAX] z oprogramowania wielofunkcyjnego (Multi-Function Station).
2. Wybierz [Dokumenty otrzymane] w [Rejestr komunikacji].
3. Kliknij [Plik] na pasku menu i kliknij [Odbierz faks].
4. Gdy włączona jest funkcja #442, otrzymany dokument faksowy zostanie automatycznie przeniesiony do komputera.

6.8 Sprawdzanie stanu telefaksu

Konfigurację i bieżący stan telefaksu można sprawdzić na komputerze.

1 Uruchom oprogramowanie wielofunkcyjne (Multi-Function Station).

2 Wybierz [Monitor urządzeń].

- Pojawi się okno [Monitor urządzeń].

3 Można sprawdzić bieżący stan telefaksu. Stan: Bieżący stan telefaksu

Uwaga:

• Dodatkowe informacje (stan tonera i papieru itp.) zostaną wyświetlone na karcie [Stan] po kliknięciu [Informacje zaawansowane].
• Informacje o stanie telefaksu są aktualizowane automatycznie.
• Po wystąpieniu błędu druku, zostanie automatycznie uruchomiony Monitor urządzenia i wyświetli informację o błędzie.
• Aby uzyskać więcej szczegółów, przeczytaj plik pomocy wybierając [Wskazówki] w oprogramowaniu wielofunkcyjnym (Multi-Function Station).

7.1 Programowanie

1 Naciśnij [MENU].
2 Naciśnij【‡】i wybierz 3-cyfrowy kod (str. 51 do str. 56).
3 Aby wyświetlić wymagane ustawienie, naciśnij odpowiedni przycisk.
- Ustawienia mogą się nieco różnić w zależności od funkcji.
4 Naciśnij [USTAW].
5 Aby zakończyć programowanie, naciśnij przycisk [MENU].

Aby wybrać funkcje używając przycisku nawigacyjnego

Możesz wybrać funkcję używając przycisku nawigacyjnego zamiast kodu programu (# i 3-cyfrowa liczba).

1. Naciśnij [MENU].
2. Wybierz kategorię funkcji, którą chcesz programować.
   Naciśnij kilkakrotnie [◀] lub [▶], aby wyświetlić wymaganą kategorię funkcji.
3. "FUNKCJE PODSTAW."

4. "FUNKCJE ZAAWANS."

5. Naciśnij [USTAW].

6. Wybierz funkcje, które chcesz programować. Naciśnij kilkakrotnie [◀] lub [▶], aby wyświetlić wymaganą funkcję.

- Aktualne ustawienie funkcji pojawi się na wyświetlaczu.

1. Naciśnij kilkakrotnie [+] lub [=], aby wyświetlić wymagane ustawienie.

- Ustawienia mogą się nieco różnić w zależności od funkcji.

1. Naciśnij [USTAW].

- Wybrane ustawienie zostało zaprogramowane, a na wyświetlaczu pojawi się następna funkcja.

1. Aby zakończyć programowanie, naciśnij [MENU].

Uwaga:

- Programowanie można zakończyć w dowolnej chwili, naciskając przycisk [MENU].

7.2 Funkcje podstawowe

Funkcja/kod	Możliwości wyboru
Ustawianie daty i godziny【#】【1】【0】【1】	Wpisz datę i godzinę za pomocą klawiatury. Szczegóły znajdziesz na str. 20.
Ustawianie logo【#】【1】【0】【2】	Wpisz swoje logo za pomocą klawiatury. Szczegóły znajdziesz na str. 21.
Ustawianie numeru własnego faksu【#】【1】【0】【3】	Wpisz numer faksu za pomocą klawiatury. Szczegóły znajdziesz na str. 23.
Wybór języka【#】【1】【1】【0】	Komunikaty na wyświetlaczu oraz raporty podawane będą w wybranym języku.【1】“ANGIELSKI”: Używany jest język angielski.【2】“POLSKI” (domyślnie): Używany jest język polski.FOR ENGLISH USERS:If you want to change the language setting to English, proceed as follows.1. Press [MENU].2. Press【#】, then [1][1][0].3. Press【+】or[—]repeatedly to select English.4. Press [USTAW].5. Press [MENU].
Ustawienie sposobu wybierania【#】【1】【2】【0】	Szczegóły znajdziesz na str. 19.
Ustawianie czasu Flash【#】【1】【2】【1】	Czas Flash zależy od centrali telefonicznej lub centrali abonenckiej (PBX).【0】“900ms”【1】“700ms”【2】“600ms”【3】“400ms”【4】“300ms”【5】“250ms” (domyślnie)【6】“200ms”【7】“160ms”【8】“110ms”【9】“100ms”【*】“90ms”【#】“80ms”Uwaga:Jeśli telefaks jest podłączony do centrali abonenckiej (PBX), funkcje centrali (transfer połączenia, itp.) mogą nie działać prawidłowo. Informację o właściwych ustawieniach można uzyskać u dostawcy centrali.
Zmiana kontrastu wyświetlacza LCD【#】【1】【4】【5】	【1】“ZWYKLY” (domyślnie): Kontrast normalny.【2】“CIEMNY”: Kiedy kontrast wyświetlacza jest zbyt słaby.
Ustawianie typu dzwonka【#】【1】【6】【1】	【1】“A” (domyślnie)【2】“B”【3】“C”
Funkcja/kod	Mozliwość wyboru
Zmiana ustawień licznika dzwonków dla trybu FAKS [#][2][1][0]	Ilość dzwonków zanim telefaks odbierze połączenie w trybie FAKS.[1] “1”[2] “2” (domyślnie)[3] “3”[4] “4”[5] “5”[6] “6”[7] “7”[8] “8”[9] “9”Uwaga:Jeżeli używasz telefaksu w połączeniu z aparatem zgłoszeniowym, ustaw więcej niż 4 dzwonki (str. 37).
Ustawienie automatycznego wydruku listy identyfikacyjnej abonentów wywołujących [#][2][1][6]	[0] “WYŁĄCZONY” (domyślnie): Telefaks nie będzie drukował listy identyfikacyjnej abonentów wywołujących, ale zarejestruje informacje o ostatnich 30 połączeniach.[1] “WŁĄCZONY”: Telefaks będzie drukował listę identyfikacyjną abonentów wywołujących zawsze po 30 nowych połączeniach (str. 27).
Ustawienie formatu papieru faksowego [#][3][8][0]	[1] “LETTER”: Papier formatu Letter[2] “A4” (domyślnie): Papier formatu A4[3] “LEGAL”: Papier formatu Legal
Ustawianie kontrastu skanowania [#][4][1][0]	Aby wysłać lub skopiować dokument z bardzo jasnym bądź ciemnym drukiem, ustaw odpowiedni parametr przed wysyłaniem lub kopiowaniem.[1] “ZWYKLY” (domyślnie): Dla normalnego druku.[2] “CIEMNY”: Dla jasnego druku.[3] “JASNY”: Dla ciemnego druku.
Zmiana domyślnej rozdzielczości kopiowania [#][4][6][1]	Zmiana domyślnej rozdzielczości kopiowania.[1] “MIX” (domyślnie): Dla dokumentów zawierających fotografie i tekst.[2] “TEKST”: Dla dokumentów zawierających tylko tekst.[3] “FOTO”: Dla oryginałów zawierających fotografie, rysunki o wielu odcieniach itp.
Włączenie funkcji oszczędności tonera [#][4][8][2]	[0] “WYŁĄCZONY” (domyślnie): Wyłącza tę funkcję.[1] “WŁĄCZONY”: Kaseta z tonerem wystarczy na dłużej.Uwaga:Uruchomienie tej funkcji może spowodować pogorszenie jakości wydruków, ponieważ używane jest mniej tonera.

7.3 Funkcje zaawansowane

Funkcja/kod	Możliwości wyboru
Zmiana opóźnionego dzwonka w trybie TEL/FAKS [#][2][1][2]	Aby w trybie TEL/FAKS korzystać z dodatkowego telefonu, należy określić ilość dzwonków dodatkowego telefonu przed odebraniem połączenia.[1] “1”[2] “2” (domyślnie)[3] “3”[4] “4”[5] “5”[6] “6”[7] “7”[8] “8”[9] “9”Uwaga:Szczegóły znajdziesz na str. 36.
Drukowanie raportu transmisji [#][4][0][1]	Drukowanie raportu zawierającego wyniki transmisji faksów (str. 31).[0] “WYŁĄCZONY”: Raporty transmisji nie będą drukowane.[1] “WŁĄCZONY”: Raport wysyłania będzie drukowany po każdej transmisji.[2] “BLAD” (domyślnie): Raport wysyłania zostanie wydrukowany tylko wtedy, gdy transmisja faksu nie powiedzie się.
Ustawianie automatycznego wydruku rejestru [#][4][0][2]	[0] “WYŁĄCZONY”: Telefaks nie będzie drukował rejestru, ale zarejestruje ostatnie 30 odebranych lub zainicjowanych połączeń faksowych.[1] “WŁĄCZONY” (domyślnie): Po każdych 30 połączeniach faksowych urządzenie automatycznie wydrukuje rejestr (str. 31).
Wybór trybu ręcznego odbioru [#][4][0][4]	[1] “TEL” (domyślnie): Tryb tylko do odbioru połączeń telefonicznych (str. 35)[2] “TEL/FAKS”: Tryb do odbioru połączeń telefonicznych i faksowych (str. 36)
Wysyłanie dokumentów w p o łączeniach międzynarodowych [#][4][1][1]	Jeśli nie udaje się wysłać faksu za granicę, mimo że numer jest prawidłowy i linia jest podłączona, przed rozpoczęciem przesyłania dokumentu należy włączyć tę funkcję.Funkcja ta zwiększa niezawodność przesyłania danych poprzez zmniejszenie prędkości transmisji.[0] “WYŁĄCZONY”: Wyłącza tę funkcję.[1] “NAST .DOKUM.”: To ustawienie dotyczy jedynie pierwszej następującej po nim transmisji faksowej. Po zakończeniu transmisji telefaks powróci do poprzednich ustawień.[2] “BLAD” (domyślnie): Poprzednia transmisja nie powiodła się i chcesz ją ponowić.Uwaga:Funkcja nie jest dostępna przy rozsyłaniu dokumentów do wielu abonentów.Opłata za połączenie może być wyższa niż zwykle.
Wysyłanie dokumentu faksowego o określonej godzinie [#][4][1][2]	Funkcja ta umożliwia korzystanie z tańszych połączeń oferowanych przez operatora w określonych godzinach doby. Funkcja ta może być zaprogramowana do 24 godzin przed żądanym czasem transmisji.[0] “WYŁĄCZONY” (domyślnie)[1] “WŁĄCZONY”Aby wysłać dokument:1. Wsuń dokument.2. W razie potrzeby naciśnij kilkakrotnie przycisk[ROZDZIELCZOŚĆ], aby wybrać odpowiednią rozdzielczość (str. 30).3. Naciśnij [MENU].4. Naciśnij [#], a następnie [4][1][2].5. Naciśnij [1], aby wybrać ustawienie “WŁĄCZONY”.6. Naciśnij [USTAW].7. Wprowadź numer faksu.● Aby wprowadzić element za pomocą wybierania jednoprzyciskowego i książki telefonicznej, patrz punkt 4 na “4.3 Wysyłanie dokumentów przy użyciu funkcji wybierania jednoprzyciskowego i książki telefonicznej”, str. 32. (W przypadku książki telefonicznej nie musisz naciskać [◀] lub [▶] przed naciśnięciem [+] lub [−]).8. Naciśnij [USTAW].9. Wprowadź godzinę rozpoczęcia transmisji.● Jeżeli wybrany jest język angielski (funkcja #110 na str. 51), godzina pokazywana jest przy użyciu zegara 12-godzinnego. Naciśnij kilkakrotnie przycisk [★], aby wybrać ustawienie “AM” lub “PM” w punkcie 9.10. Naciśnij [USTAW].● Aby skasować ustawienie po zaprogramowaniu, naciśnij [STOP] a p o t e m [USTAW].
Ustawianie automatycznej korekcji błędów (ECM) [#][4][1][3]	Funkcja będzie działać jedynie wtedy, kiedy urządzenia nadawcze i odbiorcze obsługują tryb ECM.[0] “WYŁĄCZONY”: Wyłącza tę funkcję.[1] “WŁĄCZONY” (domyślnie): W razie wystąpienia błędu podczas wysyłania / odbierania dokumentu, telefaks zrealizuje połączenie.
Ustawianie sygnału łączenia [#][4][1][6]	Jeżeli często masz problemy przy wysyłaniu dokumentów, funkcja ta pozwala słyszeć wstępną fazę połączenia: sygnał faksowy, zwrotny sygnał dzwonienia i sygnał zajętości. Dzięki tym sygnałom można sprawdzić stan drugiego telefaksu.[0] “WYŁĄCZONY”: Wyłącza tę funkcję.[1] “WŁĄCZONY” (domyślnie): Sygnały łączenia będą słyszalne.● Jeżeli zwrotny sygnał dzwonienia przedłuża się, drugi aparat może być telefaksem lub skończył mu się papier. Sprawdź.● Nie da się regulować głośności sygnału łączenia.
Odbieranie dokumentów o innym formacie [#][4][3][2]	Umożliwia odbiór dokumentów dłuższych niż papier w telefaksie.[0] “WYŁĄCZONY”: Telefaks wydrukuje dokument w formacie oryginalnym.[1] “WŁĄCZONY” (domyślnie): Telefaks dostosuje odbierane dokumenty do formatu załadowanego papieru.
Zmiana kodu uruchamiającego telefaks [#][4][3][4]	Jeśli chcesz uruchamiać telefaks z dodatkowego telefonu, włącz tę funkcję i zaprogramuj kod aktywacji.Uwaga ważne:Kod aktywacji faksu musi się różnić od kodu zaprogramowanego dla aparatu zgłoszeniowego.[0] “WYŁĄCZONY”[1] “WŁĄCZONY” (domyślnie)Naciśnij [MENU].Naciśnij [#], a następnie [4][3][4].Naciśnij [1], aby wybrać ustawienie “WŁĄCZONY”.Naciśnij [USTAW].Wprowadź swój kod zawierający od 2 do 4 następujących znaków: cyfry 0–9, znak [★] i znak [#].Kod ustawiony fabrycznie to “* #9”.Nie ustawiaj “0000”.Naciśnij [USTAW].Naciśnij [MENU].
Ustawienie kodu automatycznego przejęcia połączenia [#][4][3][5]	Uruchom tę funkcję i zaprogramuj kod dostępu, aby odbierać połączenia używając dodatkowego telefonu w trybie TEL/FAKS (str. 36).[0] “WYŁĄCZONY”[1] “WŁĄCZONY” (domyślnie)Naciśnij [MENU].Naciśnij [#], a następnie [4][3][5].Naciśnij [1], aby wybrać ustawienie “WŁĄCZONY”.Naciśnij [USTAW].Wprowadź swój kod zawierający od 2 do 4 następujących znaków: cyfry 0–9 i s y m b [★].Kod ustawiony fabrycznie to “* 0”.Naciśnij [USTAW].Naciśnij [MENU].
Zmiana ustawień dla cichego odbioru faksów [#][4][3][6]	Zmiana liczby dzwonków w trybie TEL/FAKS.[3] “3” (domyślnie)[4] “4”[5] “5”[6] “6”[7] “7”[8] “8”[9] “9”Uwaga:Szczegóły znajdziesz na str. 36.
Ustawianie sygnalizacji odbioru do pamięci [#][4][3][7]	Telefaks alarmuje, że w wyniku jakichś problemów z wydrukiem dokument faksowy został odebrany do pamięci.Długi sygnał będzie rozlegał się aż do zlikwidowania problemu lub do uzupełnienia papieru o taką ilość arkuszy, aby można było wydrukować zapisany w pamięci dokument.[0] “WYŁĄCZONY”: Wyłącza tę funkcję.[1] “WŁĄCZONY” (domyślnie): Problemy z odbiorem dokumentów są oznajmiane sygnałem dźwiękowym.
Ustawianie funkcji inteligentnego odbierania faksów[♯][4][3][8]	Telefaks przełącza się automatycznie na odbiór dokumentu, jeżeli odbierasz połączenie i słyszysz sygnał wywołania faksu (długi sygnał).[0] “WYŁĄCZONY”: Aby odebrać dokument, trzeba nacisnąć przycisk [FAKS START].[1] “WŁĄCZONY” (domyślnie): Dokument zostanie odebrany bez potrzeby naciskania przycisku [FAKS START].
Odbieranie dokumentu faksowego na komputerze[♯][4][4][2]	Włącz tę funkcję, jeśli chcesz odbierać faksy na komputerze.[0] “WYŁĄCZONY”: Wyłącza tę funkcję.[1] “ZAWSZE”: Jeśli urządzenie rozpozna połączenie z komputerem, prześle otrzymany dokument do komputera. Jeśli urządzenie nie rozpozna połączenia, zapisze otrzymany dokument w pamięci a następnie go prześle, gdy zostanie nawiązane połączenie.[2] “TYLKO ADMIN” (domyślnie): Jeśli urządzenie rozpozna połączenie z komputerem, prześle otrzymany dokument do komputera. Jeśli urządzenie nie rozpozna połączenia, wydrukuje dane.
Zerowanie funkcji zaawansowanych do wartości fabrycznych[♯][4][5][9]	[0] “NIE” (domyślnie)[1] “TAK”Zerowanie funkcji zaawansowanych:1. Naciśnij [MENU].2. Naciśnij [♯], a następnie [4][5][9].3. Naciśnij [1], aby wybrać ustawienie “TAK”.4. Naciśnij [USTAW].5. Naciśnij ponownie [USTAW].6. Naciśnij [MENU].

8.1 Komunikaty o błędach – raporty

Jeśli podczas wysyłania lub odbierania dokumentu wystąpi jakiś problem, na raporcie transmisji i w rejestrze automatycznym (str. 31) zostanie wydrukowany jeden z poniższych komunikatów.

Komunikat	Kod	Przyczyna i rozwiązanie
BŁĄD KOMUNIKACJI	40-4246-72FF	Wystąpił błąd transmisji lub odbioru. Spróbuj ponownie lub sprawdź u drugiego abonenta.
	4344	Problem na linii telefonicznej. Podłącz przewód telefoniczny do innego gniazdka i spróbuj ponownie.Błąd transmisji przy połączeniu międzynarodowym. Spróbuj skorzystać z funkcji połączeń międzynarodowych (funkcja #411 na str. 53).
DOKUMENT ZABLOKOWANY	----	Dokument zablokował się. Wyjmij zablokowany dokument (str. 71).
BŁĄD - DRUGI TELEFAKS	53545970	Wystąpił błąd transmisji lub odbioru spowodowany przez drugi telefaks. Sprawdź.
LISTA SELEKTYWNA. ODRZUCONA	----	Funkcja blokady wiadomości niepożądanych spowodowała odmowę odbioru dokumentu.
PEŁNA PAMIĘĆ	----	Pamięć jest zapelniona odebranymi dokumentami z powodu braku papieru lub blokady papieru.Uzupełnij papier (str. 16) lub usuń zablokowany papier (str. 68).
BRAK DOKUMENTU / BLAD PODAJNIKA	----	Dokument jest załadowany nieprawidłowo. Włóź go ponownie i spróbuj jeszcze raz.
DRUGI TELEFAKS NIE ODPOWIADA	----	Drugi telefaks jest zajęty lub skończył mu się papier. Spróbuj jeszcze raz.Drugi telefaks dzwoni zbyt wiele razy. Wyślij dokument ręcznie (str. 30).Urządzenie odbierające nie jest telefaksem.Sprawdź.Wybrany numer jest wyłączony.
NACIŚNIĘTO STOP	----	Naciśnięto przycisk【STOP】i połączenie zostało przerwane.
OTWARTA POKRYWA	----	Przednia pokrywa jest otwarta. Należy ją zamknąć i spróbować ponownie.
OK	----	Udane wysyłanie lub odbiór dokumentu.

8.2 Komunikaty o błędach – wyświetlacz

W momencie powstania problemu na wyświetlaczu pojawi się odpowiedni komunikat.

Wyświetlacz	Przyczyna i rozwiązanie
“WEZWJ SERWIS”	Telefaks jest uszkodzony. Skontaktuj się z s e r w i s e m .
“WYMIEN BEBEN”“WYMIEN MAT.EKS .”	Coś jest nie w porządku z zespołem bębna. Wymień zespół bębna i kasetę z tonerem (str. 65).Bęben jest całkowicie zużyty. Należy niezwłocznie wymienić zespół bębna (str. 65).
“SPRAWDZ DOK .”	Dokument jest załadowany nieprawidłowo. Włóż dokument ponownie. Jeżeli problem nadal się pojawia, wyczyść rolki podajnika dokumentów (str. 72) i spróbuj ponownie.
“SPRAWDZ BEBEN”	Zespół bębna został nieprawidłowo założony. Popraw go (str. 12).
“SPRAWDZ PAMIEC”“CHECK MEMORY”	Zawartość pamięci (numery telefonów, parametry itd.) została skasowana. Należy zaprogramować dane od początku.
“BLOKADA PAPIERU”	Papier został żle pobrany przez telefaks. Włóż papier ponownie (str. 70).
“POKRYWA OTWARTA”	Przednia pokrywa jest otwarta. Należy ją zamknąć.
“KSIAZKA PELNA”	W książce telefonicznej brak jest miejsca do zapisania nowych pozycji. Należy usunąć zbędne elementy (str. 25).
“BEBEN MOC.ZUZYTYWYMIEN NIEBAWEM”	Bęben jest niemal całkowicie zużyty. Należy jak najszybciej wymienić zespół bębna (str. 65).
“DOK. W PAMIECI”	W pamięci telefaksu znajduje się dokument. Sprawdź wyświetlane instrukcje dotyczące wydruku dokumentu z pamięci. Pojemność pamięci faksu, patrz str. 75.
“KOPIUJ”	Kopiowanie zostało przerwane z powodu braku papieru lub blokady papieru. Przeczytaj inne wyświetlane polecenia, aby kontynuować kopiowanie.
“NISKA TEMP .”	Wnętrze urządzenia jest bardzo zimne, przez co urządzenie nie może działać. Przestaw telefaks w cieplejsze miejsce. Dokumenty odebrane w czasie, kiedy telefaks nie działał, są czasowo zapisywane w pamięci i drukowane automatycznie po ogrzaniu się urządzenia.
“PAMIEC PELNA”	Pojemność pamięci okazała się niewystarczająca przy transmisji z pamięci. Wyślij cały dokument ręcznie.Podczas wykonywania kopii, dokument zachowywany w pamięci powoduje jej przepełnienie. Naciśnij [STOP], aby skasować komunikat. Podziel dokument na części.
“BLAD MODEMU”	Modem telefaksu jest uszkodzony. Skontaktuj się z s e r w i s e m .
“NIE POL.Z FAKSEM”	Drugi telefaks jest zajęty lub skończył mu się papier. Spróbuj jeszcze raz.
“BRAK PAPIERU”	Papier nie został załadowany lub skończył się. Załaduj papier (str. 16).Papier został żle pobrany przez telefaks. Załaduj papier ponownie (str. 16).
“BLOKADA PAPIERU”	Papier zablokował się. Usuń zablokowany papier (str. 68).
“PC-BLAD LUB ZAJ”	Przewód łączący lub zasilający komputer jest nieprawidłowo podłączony. Sprawdź połączenia (str. 41).Program w komputerze nie jest uruchomiony. Zrestartuj program i zacznij jeszcze raz.
“PROSZE CZEKAC”	Urządzenie nagrzewa się. Poczekaj chwilę.
“BLAD POLLINGU”	● Drugi telefaks nie obsługuje funkcji pollingu. Sprawdź.
“POWT.WYB-KONIEC”	● Drugi telefaks jest zajęty lub skończył mu się papier. Spróbuj jeszcze raz.
“USUN DOKUMENT”	● Dokument zablokował się. Wyjmij zablokowany dokument (str. 71).● Próbowałeś wysłać dokument dłuższy niż 600 mm. Naciśnij [STOP], aby wyjąć dokument. Podziel dokument na dwie lub więcej stron i wyślij ponownie.
“PAMIEC ODB.PELNA”	● Pamięć jest zapelniona odebranymi dokumentami z powodu braku papieru lub blokady papieru. Uzupełnij papier (str. 16) lub usuń zablokowany papier (str. 68).
“BRAK TONERA”“WYMIEN MAT.EKS.”	● Toner jest całkowicie zużyty. Wymień niezwłocznie kasetę z tonerem (str. 65).
“MALO TONERA”“WYMIEN MAT.EKS.”	● Toner jest niemal całkowicie zużyty. Należy jak najszybciej wymienić kasetę z tonerem (str. 65).
“BLAD TRANSMISJI”	● Wystąpił błąd transmisji. Spróbuj jeszcze raz.
“NAGRZEWANIE”	● Wnętrze urządzenia jest zbyt zimne. Urządzenie musi najpierw się ogrzać. Poczekaj chwilę.
“SPRAWDZ PAPIER”	● Dokument faksowy został wydrukowany na papierze krótszym niż format A4. Aby zapobiec zabrudzeniu zespołu bębna, używaj papieru formatu A4 (str. 76).

8.3 Kiedy funkcja nie działa, sprawdź tutaj, zanim wezwiesz pomoc

8.3.1 Ustawienia początkowe

Problem	Przyczyna i rozwiązanie
Nie słychać sygnału centrali.	Przewód telefoniczny podłączony jest do gniazdka [EXT] w u r z ądzeniu. Przełoż go do gniazdka oznaczonego [LINE] (str. 18).Jeżeli telefaks jest podłączony do rozgałęziacza telefonicznego, odłącz go i podłącz urządzenie bezpośrednio do gniazdka ściennego. Jeżeli teraz działa prawidłowo, sprawdź rozgałęziacz telefoniczny.Wyłącz przewód telefoniczny z gniazdka i podłącz do niego inny działający aparat telefoniczny. Jeżeli aparat działa prawidłowo, zgłoś telefaks do naprawy w punkcie serwisowym. Jeżeli aparat nie działa prawidłowo, zgłoś uszkodzenie linii firmie telekomunikacyjnej.Przewód zasilający lub telefoniczny nie jest przyłączony. Sprawdź połączenia.Jeśli telefaks jest podłączony przez modem komputerowy, podłącz telefaks bezpośrednio do gniazdka linii telefonicznej.
Nie można uzyskiwać połączeń.	Używany typ wybierania numerów może być niewłaściwy dla twojej centrali. Zmień ustawienie funkcji (funkcja #120 na str. 19).
Telefaks nie dzwoni.	Dzwonek jest wyłączony. Ustaw go na odpowiednim poziomie (str. 20).

8.3.2 Problemy z ogólnym funkcjonowaniem urządzenia

Problem Przyczyna i rozwiązanie
Inni abonenci skarzą się, że słyszą tylko sygnał faksowy i nie mogą rozmawiać.	Telefaks ustawiony jest na tryb FAKS. Przekaż innym abonentom, że numer zarezerwowany jest wyłącznie dla faksu.Zmień ustawienie na tryb TEL (str. 35) lub tryb TEL/FAKS (str. 36).
Przycisk [POWT./PAUZA] nie działa prawidłowo.	Jeżeli naciśniesz ten przycisk podczas wybierania numeru, wstawisz pauzę. Jeżeli naciśniesz go natychmiast po uzyskaniu sygnału centrali, powtórzone zostanie wybieranie ostatniego numeru.
Podczas zdalnej obsługi nie można wprowadzić kodu lub identyfikatora.	Cały numer lub część numeru jest taka sama. Zmień kod: funkcja #434 (str. 55) i #435 (str. 55).
Telefaks generuje sygnały dźwiękowe.	Funkcja #437 sygnalizowania odbioru do pamięci jest włączona (str. 55) i urządzenie ma dokument w pamięci. Naciśnij [STOP], aby wyłączyć sygnały dźwiękowe a następnie przeczytaj wyświetlane komunikaty, aby rozwiązać problem.

8.3.3 Faks – wysyłanie

Problem Przyczyna i rozwiązanie
Nie można wysłać dokumentu.	Przewód telefoniczny podłączony jest do gniazdka [EXT] w u r z ądzeniu. Przełoż go do gniazdka oznaczonego [LINE] (str. 18).Drugi telefaks jest zajęty lub skończyć mu się papier. Spróbuj jeszcze raz.Urzadzenie odbierające nie jest telefaksem. Sprawdź.Drugi telefaks nie odbiera faksów automatycznie. Wyślij dokument ręcznie (str. 30).
Nie można wysłać dokumentu za granicę.	Skorzystaj z trybu transmisji międzynarodowej (funkcja #411 na str. 53).Na końcu numeru dodaj dwie pauzy lub wybierz numer ręcznie.
Inni abonenci skarzą się, że litery na odebranych dokumentach są zniekształcone lub niewyraźne.	Jeżeli linia korzysta z usług specjalnych, na przykład z funkcji rozmowy oczekującej, usługa ta mogła uruchomić się podczas transmisji. Podłącz urządzenie do linii, która nie obsługuje tych usług.Inny telefon na tej samej linii ma podniesioną słuchawkę. Odóż słuchawkę dodatkowego telefonu i spróbuj ponownie.Wykonaj próbną kopię dokumentu. Jeżeli kopia jest dobra, przyczyna może leżeć po stronie telefaksu odbierającego.
Inni abonenci skarzą się, że na odbieranych przez nich dokumentach pojawiają się czarne lub białe linie albo smugi.	Szyba skanera lub rolki prowadzące są zabrudzone np. korektorem graficznym. Wyczyć w/w elementy (str. 72). Nigdy nie wkładaj do podajnika telefaksu dokumentów na których tusz, korektor graficzny lub inne środki całkowicie nie wyschły.

8.3.4 Faks – odbieranie

Problem Przyczyna i rozwiązanie
Nie można odbierać dokumentów.	Przewód telefoniczny podłączony jest do gniazdka [EXT] w u r z ądzeniu.Przełoż go do gniazdka oznaczonego [LINE] (str. 18).
Problem	Przyczyna i rozwiązanie
Nie można odbierać dokumentów automatycznie.	Odbiór ustawiony jest w trybie TEL. Ustaw tryb FAKS (str. 35) lub tryb TEL/FAXS (str. 36).Czas oczekiwania na odbiór jest zbyt długi. Zmniejsz liczbę dzwonków, po której urządzenie odbierze połączenie (funkcja #210 na str. 52 i #212 na str. 53).
Na wyświetlaczu pojawia się komunikat “POLACZENIE . . . .”, ale telefaks nie odbiera dokumentów.	Połączenie przychodzące nie jest transmisją dokumentu. Zmień tryb odbioru na TEL (str. 35) lub TEL/FAKS (str. 36).
Odebrany dokument jest pusty.	Drugi abonent odwrotnie załadował dokument do swojego telefaksu. Sprawdź.
Odebrane dokumenty są złej jakości.	Jeśli nie ma problemów z kopiowaniem dokumentów, telefaks działa prawidłowo. Nadawca wysłał dokument o bladym druku lub coś jest nie w porządku z jego telefaksem. Poproś nadawcę o przesłanie lepszej kopii dokumentu lub sprawdzenie swojego telefaksu.Niektóre rodzaje papieru służą do wydruku na jednej tylko stronie. Spróbuj odwrócić papier.Unikaj papieru zawierającego ponad 20% bawełny i/lub włókien, na przykład papieru firmowego lub papieru specjalnego.Pozostało mało tonera. Wymień kasetę z tonerem (str. 65).Aby sprawdzić stan bębna i jakość druku, wykonaj test drukarki (str. 74). Jeśli jakość druku jest nadal słaba, należy wymienić kasetę z tonerem i zespół bębna.Włączony jest tryb oszczędzania tonera (funkcja #482 na str. 52).Szyba skanera lub rolki prowadzące są zabrudzone np. korektorem graficznym. Wyczyść w/w elementy (str. 72). Nigdy nie wkładaj do podajnika telefaksu dokumentów na których tusz, korektor graficzny lub inne środki całkowicie nie wyschły.
Nie można odbierać dokumentów, pomimo, że włożony jest papier.	Włączona jest funkcja #442 i otrzymane dokumenty faksowe zostaną automatycznie przeniesione do komputera. Obejrzyj otrzymane dokumenty używając komputera (str. 48).
Kiedy podłączony jest dodatkowy telefon, nie można uruchomić odbioru dokumentów, naciskając przycisk [×][‡][9].	Uruchom najpierw funkcję zdalnej aktywacji telefaksu (funkcja #434 na str. 55).Naciśnij starannie [×][‡][9].Mógł zostać zmieniony kod zdalnej aktywacji faksu [×][‡][9] (ustawienie fabryczne). Sprawdź kod zdalnej aktywacji telefaksu (funkcja #434 na str. 55).Pamięć jest zapelniona odebranymi dokumentami z powodu braku papieru lub blokady papieru. Uzupełnij papier (str. 16) lub usuń zablokowany papier (str. 68).
Inni abonenci skarzą się, że nie mogą przesłać dokumentu.	Pamięć jest zapelniona odebranymi dokumentami z powodu braku papieru lub blokady papieru. Uzupełnij papier (str. 16) lub usuń zablokowany papier (str. 68).Telefaks nie jest w trybie FAKS. Naciśnij kilkakrotnie przycisk [ODPOW. AUTOM.], aż zaświeci się kontrolka [ODPOW. AUTOM.].
Nie można ustawić właściwego trybu odbioru.	Jeżeli chcesz ustawić tryb FAKS:– naciśnij kilkakrotnie przycisk [ODPOW. AUTOM.], aż zaświeci się kontrolka [ODPOW. AUTOM.].Jeżeli chcesz ustawić tryb TEL lub tryb TEL/FAKS:– Wybierz odpowiedni tryb używając funkcji #404 (str. 53), a następnie naciśnij kilkakrotnie przycisk [ODPOW. AUTOM.], aż zgaśnie kontrolka [ODPOW. AUTOM.].

8.3.5 Kopiowanie

Problem	Przyczyna i rozwiązanie
Urządzenie nie wykonuje kopii.	Nie można kopiować dokumentów podczas programowania. Spróbuj wykonać kopię po zakończeniu programowania.Dokument jest załadowany nieprawidłowo. Włóż dokument ponownie.Papier nie został załadowany lub skończył się. Załaduj papier (str. 16).
Na kopiowanych dokumentach pojawiają się czarne linie, białe linie lub smugi.	Szyba skanera lub rolki prowadzące są zabrudzone np. korektorem graficznym. Wyczyść w/w elementy (str. 72). Nigdy nie wkładaj do podajnika telefaksu dokumentów na których tusz, korektor graficzny lub inne środki całkowicie nie wyschły.
Kopie są złej jakości.	Oryginał Kopiowanie Niektóre rodzaje papieru służą do wydruku na jednej tylko stronie. Spróbuj odwrócić papier.Unikaj papieru zawierającego ponad 20% bawełny i/lub włókien, na przykład papieru firmowego lub papieru specjalnego.Pozostało mało tonera. Wymień kasetę z tonerem (str. 65).Aby sprawdzić stan bębna i jakość druku, wykonaj test drukarki (str. 74). Jeśli jakość druku jest nadal słaba, należy wymienić kasetę z tonerem i zespół bębna.Włączony jest tryb oszczędzania tonera funkcja #482 na (str. 52).

8.3.6 Używanie aparatu zgłoszeniowego

Problem	Przyczyna i rozwiązanie
Nie można odbierać dokumentów automatycznie.	Powitanie nagrane na aparacie zgłoszeniowym jest zbyt długie. Skróć je. Nagraj powitanie nie dłuższe niż 10 sekund.Aparat zgłoszeniowy dzwoni zbyt wiele razy. Ustaw 1 lub 2 dzwonki.
Nie nagrywają się wiadomości.	Sprawdź, czy aparat zgłoszeniowy jest włączony i czy jest prawidłowo podłączony do telefaksu (str. 37).Ilość dzwonków w aparacie zgłoszeniowym ustaw na 1 lub 2.
Wybieram kod zdalnego sterowania, aby połączyć się z a p a r a t e m z g łoszeniowym, a linia zostaje rozłączona.	Kod nie może zawierać znaku “#”, gdyż jest on wykorzystywany w niektórych funkcjach oferowanych przez centrale telefoniczne. Zmień kod w aparacie zgłoszeniowym na inny numer, który nie zawiera znaku “#”.
Abonenci skarzą się, że nie mogą przesłać dokumentu.	Brak miejsca w pamięci, aby aparat zgłoszeniowy mógł nagrać wiadomość głosową. Przeczytaj instrukcję obsługi aparatu zgłoszeniowego, aby dowiedzieć się jak wymazać niepotrzebne wiadomości.Aparat zgłoszeniowy ustawiony jest na odtwarzanie tylko powitania (bez nagrywania wiadomości).

8.3.7 Oprogramowanie wielofunkcyjne (Multi-Function Station)

Problem	Przyczyna i rozwiązanie
Nie widać ostatniej części elementu na liście [Wybieranie Jednoprzyciskowe], [Szukaj], [Rejestr Połączeń] lub [Identif. Numer] gdy używam zdalnej obsługi.	Umieść kursor na linii pomiędzy przyciskami. Kursor zmieni kształt i będzie można rozszerzyć obszar ciągnąc lub podwójnie klikając.
Nie mogę skanować.	Podczas skanowania w wysokiej rozdzielczości wymagana jest duża ilość dostępnej pamięci. Jeśli komputer wyświetl komunikat o zbyt małej ilości pamięci, należy zamknąć wszystkie pozostałe aplikacje i ponowić próbę.Telefaks jest właśnie używany. Spróbuj później.Brak wystarczającej pamięci na dysku. Usuń niepotrzebne dane i spróbuj ponownie.Uruchom ponownie komputer i spróbuj ponownie.Sprawdź połączenie pomiędzy komputerem i telefaksem (str. 41).Próbowaleś skanować dokument dłuższy niż ustawiony format papieru. Zmień ustawienie lub podziel dokument i spróbuj ponownie.Jeśli używasz funkcji szybkiego przełączania użytkowników w systemie Windows XP, sprawdź, czy nie ma zalogowanych innych użytkowników na tym komputerze.
Podczas używania telefaksu jako skanera dokument nie został pobrany przez telefaks.	Wyjmij dokument i podaj jeszcze raz.
Skanowanie trwa, mimo kliknięcia na [Anuluj].	Proszę zaczekać. Zatrzymanie operacji może chwilę potrwać.
Nie mogę znaleźć telefaksu na liście urządzeń docelowych podczas używania funkcji Faksowanie z komputera i Zdalnej obsługi.	Telefaks będzie widoczny po zainstalowaniu sterownika drukarki.
Pojawił się błąd druku podczas używania funkcji Faksowanie z komputera i Zdalnej obsługi.	Sterownik drukarki jest używany dla funkcji Faksowanie z komputera i Zdalne sterowanie. Błąd transmisji będzie wyświetlany jako błąd druku.
Oprogramowanie wielofunkcyjne (Multi-Function Station) nie działa prawidłowo.	Jeżeli przewód USB włączony jest do koncentratora USB, podłącz go bezpośrednio do portu USB w komputerze.Sprawdź, czy posiadasz zainstalowany najnowszy Service Pack dla wersji Windows zainstalowanej na twoim komputerze. Szczegółowe informacje znajdują się na stronie firmy Microsoft.Sprawdź ustawienia BIOS w komputerze i wybierz tryb portu USB. Sprawdź zalecenia w instrukcji użytkowania komputera albo skontaktuj się z producentem.Jeżeli masz zainstalowane jakieś inne oprogramowania wielofunkcyjne, usuń je (odinstaluj).Jeśli używasz funkcji szybkiego przełączania użytkowników w systemie Windows XP, sprawdź, czy nie ma załogowanych innych użytkowników na tym komputerze.Sprawdź, czy komputer ma wystarczającą ilość pamięci i miejsca na dysku. Jeśli komputer wyświetli komunikat o zbyt małej ilości pamięci, należy zamknąć wszystkie pozostałe aplikacje. Jeśli na dysku nie ma wystarczającej ilości miejsca, usuń niepotrzebne pliki.
Wysyłanie faksu z komputera zostało zakończone, ale druga strona nie może otrzymać dokumentu.	W telefaksie mógł wystąpić błąd transmisji. Sprawdź raport transmisji w rejestrze z funkcji Zdalnej obsługi.
Tekst kolorowy jest drukowany w kolorze czarnym zamiast w skali szarości, gdy drukuję z M i c r o s o f t PowerPoint lub innych programów.	Wybierz [Kolor] lub usuń zaznaczenie obok [Skala odcieni szarości] w oknie dialogowym druku, aby tekst kolorowy był drukowany w skali szarości.
Nie mogę zainstalować lub odinstalować oprogramowania wielofunkcyjnego (Multi-Function Station).	Niektóre pliki potrzebne do instalacji lub dezinstalacji oprogramowania wielofunkcyjnego (Multi-Function Station) mogą być uszkodzone. Użyj narzędzia MfsCleaner (znajduje się na załączonej płycie CD-ROM), aby rozwiązać problem.Załączony dysk CD-ROM włóż do napędu CD-ROM.Program instalacyjny zostanie uruchomiony automatycznie.Kliknij [Anuluj], a następnie [Tak] aby zamknąć program instalacyjny.Otwórz folder “D:\Tools\Uninstall” (gdzie “D:” oznacza literę twojego napędu CD-ROM).Kliknij dwa razy na ikone [MfsCleaner].Pojawi się okno [MfsCleaner dla serii KX-FLB800/FLM650].Kliknij [Wyczyść], a następnie [Tak] aby ponownie uruchomić komputer.Uwaga:Aby zainstalować ponownie oprogramowanie wielofunkcyjne (Multi-Function Station), patrz str. 41.

8.3.8 Kiedy nastąpi awaria zasilania

• Telefaks nie będzie działał.
• Telefaks nie jest przystosowany do uzyskiwania połączeń w czasie awarii zasilania. Należy przewidzieć alternatywną możliwość wykonywania połączeń awaryjnych.
• Wysyłanie i odbieranie dokumentów zostanie przerwane.
• Jakiekolwiek dokumenty zapisane w pamięci lub dokumenty właśnie otrzymywane, będą utracone. Po odzyskaniu zasilania telefaks wydrukuje raport, zawierający informacje o utraconych z pamięci pozycjach.

8.4 Wymiana kasety z tonerem i z e s p o łu bębna

Kiedy na wyświetlaczu pojawi się jeden z poniższych komunikatów, należy wymienić kasetę z tonerem.

MALO TONERA

BRAK TONERA

Aby sprawdzić stan bębna i jakość druku, wykonaj test drukarki (str. 74). Jeśli jakość druku jest słaba, należy wymienić kasetę z tonerem i zespół bębna. W celu zapewnienia właściwego funkcjonowania urządzenia zalecane jest używanie kasety z tonerem (Symbol KX-FA83E/KX-FA83X) i zespołu bębna (Symbol KX-FA84E/KX-FA84X) marki Panasonic. Potrzebne informacje znajdziesz na str. 9.

Aby zapewnić dobrą jakość wydruków i przedłużyć żywotność urządzenia, przy wymianie kasety z tonerem lub zespołu bębna zalecane jest wyczyszczenie szczelin i otworów (str. 4) oraz wnętrza urządzenia (str. 72).

Ostrzeżenie:

• Producent nie ponosi odpowiedzialności za wszelkie uszkodzenia oraz obniżenie jakości druku, jakie mogą wynikać z zastosowania kasety z tonerem oraz zespołu bębna innej marki niż Panasonic.
• Zespół bębna zawiera światloczuły bęben. Wystawienie bębna na działanie światła może go zniszczyć.

Po otwarciu opakowania zabezpieczającego:

• Nie poddawaj zespołu bębna działaniu światła przez ponad 5 minut.
  – Nie dotykaj ani nie zarysuj zielonej powierzchni bębna.
• Nie umieszczaj zespołu bębna w miejscach zakurzonych, brudnych lub w miejscach o wysokiej wilgotności powietrza.

• Nie narażaj zespołu bębna na bezpośrednie działanie promieni słonecznych.

• Nie odłączaj zasilania telefaksu. Może to spowodować utratę dokumentów znajdujących się w pamięci.

• Nie pozostawiaj kasety z tonerem bez opakowania zabezpieczającego przez czas dłuższy. Skróci to bowiem żywotność tonera.
• Nie dosypuj tonera do kasety z tonerem.

1 Przed otwarciem opakowania zabezpieczającego nowej kasety z tonerem potrząśnij nią w pionie co najmniej 5 razy.

2 Wyjmij nową kasetę z tonerem z opakowania zabezpieczającego. Ściągnij taśmę uszczelniającą (①) z kasety z tonerem.

3 Podnieś przednią pokrywę (①), trzymając za część oznaczoną OPEN (②).

Zespół grzewczy (③) rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.

8. Pomoc

4 Postukaj w starą kasetę, aby resztki tonera spadły do zespołu bębna. Przytrzymując oba uchwyty, wyjmij zespół bębna i kasetę z tonerem (①).

• Nie dotykaj rolki transferowej (②).
• Jeżeli wymieniasz jednocześnie zespół bębna i kasetę z tonerem, przejdź do punktu 7.

5 Przekręć dwie dźwignie (①) na zużytej kasecie z tonerem, tak aby trójkąty (②) znalazły się w jednej linii.

6 Wyjmij zużytą kasetę (①) z zespołu bębna (②).

• Toner może być przylepiony do kasety i zespołu bębna. Uważaj podczas wyjmowania. Szczegóły znajdziesz na str. 4.
• Uważaj, aby nie rozsypać tonera na zieloną powierzchnię bębna (③).
• Umieść zużytą kasetę z tonerem w opakowaniu zabezpieczającym.

7 Jeżeli wymieniasz jednocześnie zespół bębna, wyjmij go z opakowania zabezpieczającego.

Włóż nową kasetę z tonerem (①) pionowo do zespołu bębna (②).

8 Wciśnij kasetę z tonerem tak, aby wskoczyła na miejsce.

9 Przekręć dwie dźwignie (①) na kasecie z tonerem.

10 Aby prawidłowo zainstalować kasetę z tonerem, trójkąty (①) powinny być w jednej linii.

- Jeżeli dolna szyba (②) jest brudna, wytrzyj ją miękką, suchą ściereczką.

11 Założ zespół bębna i kasetę z tonerem (①), trzymając za zaczepy.

12 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

- Kiedy na wyświetlaczu pojawi się komunikat "PROSZE CZEKAC", nie otwieraj przedniej pokrywy ani nie odłączaj przewodu zasilającego.

Metoda likwidacji zużytych materiałów

Zużytych materiałów eksploatacyjnych należy pozbywać się zgodnie z krajowymi i lokalnymi przepisami dotyczącymi odpadów i ochrony środowiska.

8.5 Zablokowany papier

Na wyświetlaczu pojawi się następujący komunikat.

BLOKADA PAPIERU

8.5.1 Kiedy papier zablokował się w pobliżu zespołu bębna i kasety z tonerem

1 Podnieś przednią pokrywę (①), trzymając za część oznaczoną OPEN (②).

Zespół grzewczy (③) rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.

2 Należy usunąć zablokowany papier (①), wyciągając go powoli i ostrożnie.

- Nie dotykaj rolki transferowej (②).

3 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

8.5.2 Kiedy papier zablokował się w pobliżu wyjścia papieru

1 Podnieś przednią pokrywę (①), trzymając za część oznaczoną OPEN (②).

Zespół grzewczy (③) rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.

2 Wyjmij pokrywę podajnika papieru (①).

3 Wyjmij papier (①), a następnie wyjmij zespół bębna i k a s e t ę z tonere (2), aby można było łatwiej wyjąć zablokowany papier (③) z tylnej części urządzenia.

4 Przesuń obie zielone dźwignie (①) maksymalnie do przodu.

5 Usuń zablokowany papier (①) z zespołu grzewczego, ostrożnie go wyciągając, po czym włóż zespół bębna i kasetę z tonerem.

6 Przesuń dźwignie (①) z powrotem na ich początkową pozycję.

7 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

8 Pociągnij do przodu panel dociskający (①) i wyjmij pokrywę podajnika papieru (②).

8. Pomoc

- Przekartkuj i wyrównaj papier zanim go ponownie włóżysz.

9 Zamontuj pokrywę podajnika papieru (①) i wciśnij panel dociskający z powrotem na swoje miejsce (②).

8.5.3 Kiedy telefaks pobrał papier nieprawidłowo

Na wyświetlaczu pojawi się następujący komunikat.

BLOKADA PAPIERU

1 Pociągnij do przodu panel dociskający (①) i wyjmij pokrywę podajnika papieru (②). Wyjmij papier (③).

2 Włóż papier z powrotem. Zamontuj pokrywę podajnika papieru i wciśnij panel dociskający z powrotem na swoje miejsce (patrz punkty 7 do 8 na str. 17).

- Przekartkuj i wyrównaj papier zanim go ponownie włóżysz.

8.6 Dokument zablokowany przy wysyłaniu

1 Podnieś przednią pokrywę (①), trzymając za część oznaczoną OPEN (②).

Zespół grzewczy (③) rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.

2 Przytrzymaj środkową część przedniej pokrywy (①) i otwórz pokrywę wewnętrzną (②).

- Nie dotykaj rolki transferowej (③).

3 Wyjmij ostrożnie wszystkie zablokowane dokumenty (①).

4 Wsuń z powrotem pokrywę wewnętrzną.

5 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

- Nie należy wyciągać na siłę zablokowanego dokumentu przed otwarciem przedniej pokrywy.

8.7 Czyszczenie wnętrza telefaksu

Wnętrze telefaksu należy wyczyścić, jeżeli:

– Dokumenty często są nieprawidłowo pobierane.
– Podczas wysyłania lub kopiowania dokumentów na oryginałach powstają czarne lub białe linie albo plamy.

Ostrzeżenie:

• Podczas obsługi zespołu bębna i kasety z tonerem należy zachować dużą ostrożność. Szczegółowe informacje można znaleźć w sekcji poświęconej bezpieczeństwu obsługi zespołu bębna na str. 65.
• Do czyszczenia wewnętrznych elementów zespołu nie należy używać produktów papierowych, takich jak papierowe ręczniki lub chusteczki higieniczne.

1 Odłącz przewód zasilający i przewód telefoniczny.

2 Podnieś przednią pokrywę (①), trzymając za część oznaczoną OPEN (②).

Zespół grzewczy (③) rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.

3 Wyczyść rolki rozdzielające dokumenty (①), używając w tym celu ściereczki zwilżonej alkoholem

izopropylowym, po czym odczekaj, aż wszystkie części wyschną.

4 Przytrzymaj środkową część przedniej pokrywy (①) i otwórz pokrywę wewnętrzną (②).

- Nie dotykaj rolki transferowej (③).

5 Wyczyść rolki podajnika dokumentów (①), używając w tym celu ściereczki zwilżonej alkoholem izopropylowym, po czym odczekaj, aż wszystkie części wyschną.

Wyczyść górną szybę (②) za pomocą miękkiej, suchej ściereczki.

6 Wsuń z powrotem pokrywę wewnętrzną.

7 Przytrzymując oba uchwyty, wyjmij zespół bębna i k a s e t ę z tonere(n).

8 Wyczyść dolną szybę (①) za pomocą miękkiej, suchej ściereczki.

9 Włóż z powrotem zespół bębna i kasetę z tonerem (①), trzymając za zaczepy.

10 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

11 Podłącz ponownie przewód zasilający i przewód telefoniczny.

9.1 Wydruk parametrów funkcji, numerów telefonicznych i raportów

Telefaks może wydrukować następujące dokumenty.

• "LISTA USTAWIEN":
  Podaje aktualne ustawienia programowanych funkcji (str. 51 do str. 56).
• "LISTA NR-OW TEL":
  Zawiera nazwy i numery zarejestrowane w pamięci wybierania jednoprzyciskowego oraz w książce telefonicznej.
• "REJESTR AUTOMAT."
  Zawiera dane o transmisjach dokumentów, jakie wykonano z urządzenia bazowego. Raport ten może być drukowany automatycznie po każdych 30 połączeniach faksowych (funkcja #402 na str. 53).
• "LISTA WYSYLKOWA":
  Zawiera nazwy i numery zarejestrowane w pamięci rozsyłania (str. 32).
• "TEST DRUKARKI":
  Umożliwia sprawdzenie jakości wydruku. Jeśli wydruk testowy zawiera zabrudzenia rozmazane punkty lub linie, należy oczyścić wnętrze urządzenia (str. 72). Jeśli jakość druku jest nadal słaba, należy wymienić kasetę z tonerem i zespół bębna.

1 Naciśnij kilkakrotnie [MENU], aby wyświetlić "DRUKUJ RAPORT".
2 Naciśnij kilkakrotnie [◀] lub [▶], aby wyświetlić wymagany zapis.
3 Naciśnij [USTAW], aby rozpocząć wydruk.
4 Naciśnij [STOP].

9.2 Specyfikacja

■ Rodzaj sieci:

Publiczna Sieć Telefoniczna

■ Wymiary dokumentu:

Maks. 216 mm szerokości; maks. 600 mm długości

■ Efektywna szerokość skanowania:

208 mm

■ Efektywna szerokość drukowania:

A4: 202 mm

Letter/Legal: 208 mm

■ Czas transmisji *1:

Ok. 4 s / stronę (ECM-MMR) ^2

■ Rozdzielczość skanowania:

Rozdzielczość faksu:

Poziomo: 8 pikseli/mm

Pionowo: 3,85 linii/mm - przy standardowej rozdzielczości,

7,7 linii/mm - przy rozdzielczości DOKŁADNY/FOTO,

15,4 linii/mm - przy rozdzielczości BARDZO DOK

Rozdzielczość kopiarki:

Maksimum 600 × 600 dpi

Rozdzielczość skanera:

Maksimum 200 × 400 dpi (optyczna)

Maksimum 9.600 × 9.600 dpi (interpolowana)

■ Rozdzielczość FOTO:

64 poziomy

■ Typ skanera:

Stykowy czujnik obrazu (CIS)

■ Typ drukarki:

Laserowa

■ System kompresji danych:

/ 2.400 bps; dobierana automatycznie

■ Środowisko pracy:

10 °C – 32,5 °C, 20 % – 80 % RH (wilgotność względna)

■ Wymiary:

W przybliżeniu: wysokość 370 mm × szerokość 430 mm × głębokość 480 mm

Cieżar:

Ok. 9,4 kg

■ Pobór energii:

Stan gotowości: ok. 9 W

Transmisja: ok. 18 W

Odbiór: ok. 290 W

Kopiowanie: ok. 290 W

Maksymalny: ok. 950 W (przy włączonym zespole grzewczym)

■ Zasilanie:

220 - 240 V AC, 50/60 Hz

■ Pojemność pamięci faksu:

Łącznie 2 MB

Ok. 150 stron przy transmisji z pamięci

Ok. 170 stron przy odbiorze do pamięci

(dla arkusza testowego ITU-T Nr 1 i przy standardowej rozdzielczości.)

■ Parametry diody laserowej:

Moc wyjściowa lasera: maks. 5 mW

Długość fali: 760 nm – 800 nm

Czas emisji: ciągły

■ Szybkość drukowania:

Ok. 14 stron na minutę

■ Rozdzielczość druku:

600×600 dpi

*1 Prędkość transmisji zależy od zawartości dokumentu, rozdzielczości, stanu linii telefonicznej oraz możliwości telefaksu odbierającego.

*2 Prędkość transmisji obliczona przy zastosowaniu arkusza testowego ITU-T Nr 1. Jeżeli prędkość transmisji drugiego telefaksu jest niższa, czas transmisji może się wydłużyć.

Arkusz testowy ITU-T Nr 1

• Produkt i specyfikacja mogą ulec zmianie bez uprzedzenia.
• Ilustracje i rysunki zamieszczone w tej instrukcji mogą się nieco różnić od faktycznego wygląda produktów.

Specyfikacja papieru faksowego

Rozmiar papieru faksowego:

A4: 210 mm × 297 mm

Letter: 216 mm × 279 mm

Legal: 216 mm × 356 mm

Rozmiar koperty:

10: 105 mm × 241 mm

DL: 110 mm × 220 mm

Gramatura papieru faksowego:

60 g/m² do 90 g/m²

Uwaga dotycząca papieru faksowego:

• Radzimy przetestować papier (szczególnie papiery specjalnych typów i formatów) w urządzeniu przed zakupem większej ilości.
• Nie używaj następujących rodzajów papieru:

– Unikaj papieru zawierającego ponad 20 % bawełny i/lub włókien, na przykład papieru firmowego lub papieru specjalnego
– Bardzo gładki lub błyszczący papier lub mocno fakturowany
– Powlekany, zniszczony lub pozwijany
- Papier, do którego dołączono jakieś obiekty, takie jak etykiety lub spinacze
– Papier zakurzony, poplamiony tłuszczem
- Papier, który topi się, paruje, blaknie, płowieje lub emituje niebezpieczne opary przy 200 °C, jak np. papier welinowy. Materiał taki może przenieść się na wałek grzałki i uszkodzić ją.

- N a l e p k i

– Papier do drukarek atramentowych

• Niektóre rodzaje papieru przeznaczone są do druku po jednej stronie. Jeżeli nie jesteś zadowolony z rezultatów lub papier blokuje się, spróbuj wydruku na drugiej stronie arkusza.
• Aby zapewnić bezawaryjny pobór papieru oraz najlepszą jakość wydruku, zalecamy korzystanie z papieru o długich włóknach.
• Nie używaj jednocześnie papieru różnego typu lub grubości. Może to powodować blokowanie papieru.
• Unikaj drukowania dwustronnego.
• Nie używaj papieru wydrukowanego w tym urządzeniu do druku dwustronnego w innej drukarce. Może to powodować blokowanie papieru.
• Aby zapobiec zwijaniu się papieru, nie otwieraj opakowania ryzy przed użyciem. Papier przechowuj w oryginalnym opakowaniu, w miejscu chłodnym i suchym.

Wydajność tonera

Wydajność tonera zależy od zawartości odebranych, drukowanych i kopiowanych dokumentów. Poniżej przedstawiono w przybliżeniu związek pomiędzy stopniem zaczernienia obrazu a liczbą wydruków, na jaką wystarcza kaseta z tonerem (Symbol KX-FA83E/KX-FA83X). Wydajność tonera może w rzeczywistości nieco się różnić od podanej.

Stopień zaczernienia obrazu 5 %

Można wydrukować około 2.500 arkuszy formatu A4. Stopień zaczernienia obrazu 10 %

Można wydrukować około 1.200 arkuszy formatu A4. Stopień zaczernienia obrazu 15 %

Można wydrukować około 800 arkuszy formatu A4.

Uwaga:

- Stopień zaczernienia obrazu zmienia się wraz z głębokością, grubością oraz wielkością czcionki.

- Jeżeli włączysz funkcję oszczędzania tonera, wydajność kasety z tonerem wzrośnie o około 40%.

Żywotność bębna

Zespół bębna jest materiałem eksploatacyjnym i musi być regularnie zmieniany. Różne czynniki mają wpływ na rzeczywistą żywotność zespołu bębna: temperatura, wilgotność, typ papieru i ile tonera jest używane na ilu arkuszach w ciągu jednego zadania druku. Szacunkowa żywotność zespołu bębna to 10.000 arkuszy. Rzeczywista ilość arkuszy, którą może wydrukować zespół bębna, może być o wiele mniejsza niż szacunkowa wartość. Ponieważ nie można kontrolować wielu czynników mających wpływ na żywotność zespołu bębna, nie możemy zagwarantować minimalnej ilości arkuszy, którą będzie mógł zadrukować zespół bębna.

9.3 Deklaracja zgodności

Deklaracja Zgodności 012014

Opisany powyżej wyrób jest zgodny z Normami:

EN 60950-1:2001 + A11:2004, EN 55022:1998 + A1:2000 + A2:2003, EN 55024:1998 + A1:2001 + A2:2003, EN 61000-3-2:2000, EN-3-3:1995 + A1:2001

Zgodny z Dyrektywami Parlamentu Europejskiego i Rady Unii Europejskiej 1999/5/EC

Deklaracja zgodności wystawiona 15 października 2005r. numer PCTF-050014-01 przez: Panasonic Communications Co., Ltd. Hakata-ku, Fukuoka, Japan

Kontakt: Panasonic Testing Centre (Europe) GmbH Winsbergring 15, 22525 Hamburg, Germany

Panasonic Polska

Prezes

Wiesława Wasilewska-Kitlowska

10.1 Indeks

# #101 Data i czas: 20

102 Twoje logo: 21

103 Twój numer faksu: 23

110 Język: 51

120 Tryb wybierania numeru: 19

121 Czas Flash: 51

145 Kontrast wyświetlacza LCD: 51

161 Typ dzwonka: 51

210 Ilość dzwonków telefaksu: 52

212 Licznik dzwonków dla trybu TEL/FAKS: 53

216 Automatyczna lista identyfikacyjna abonentów wywołujących: 52

380 Format papieru: 52

401 Raport transmisji: 53

402 Rejestr automatyczny: 31, 53

404 Tryb odbioru ręcznego: 53

410 Kontrast skanowania: 52

411 Tryb połączeń międzynarodowych: 53

412 Przesyłanie opóźnione: 54

413 Wybieranie trybu ECM: 54

416 Sygnał łączenia: 54

432 Automatyczna redukcja formatu: 54

434 Kod aktywacji telefaksu: 55

435 Automatyczne przerwanie połączenia: 55

436 Liczba dzwonków trybu cichego odbierania faksów: 55

437 Sygnalizacja odbioru do pamięci: 55

438 Inteligentny odbiór faksów: 56

442 Ustawienie odbierania dokumentów faksowych na komputerze: 56

459 Ustawienia fabryczne telefaksu: 56

461 Domyślna rozdzielczość kopiowania: 52

482 Oszczędzanie tonera: 52

A Alarm

Zapisywanie w pamięci (funkcja #437): 55

Aparat zgłoszeniowy: 37

Automatyczna redukcja formatu (funkcja #432): 54

Awaria zasilania: 64

B Blokada wiadomości niepożądanych: 38

Blokady

Dokument: 71

Papier faksowy: 68

C Czas Flash (funkcja #121): 51

Czyszczenie: 72

D Data i godzina (funkcja #101): 20

Dodatkowy telefon: 35

Domyślna rozdzielczość kopiowania (funkcja #461):

52

E Etykieta: 44

F Folia: 44

Format papieru faksowego: 76

Format papieru (funkcja #380): 52

Funkcje podstawowe: 51

Funkcje zaawansowane: 53

G Głośność: 20

I Identyfikacja abonenta wywołującego

Oddzwanianie: 27

Zapisywanie numerów: 29

Inteligentny odbiór faksów (funkcja #438): 56

K Kaseta z tonerem

Instalowanie: 12

Wymiana: 65

Kod aktywacji faksu (funkcja #434): 55

Komunikaty o błędach: 57, 58

Kontrast skanowania (funkcja #410): 52

Koperta: 45

Kopiowanie: 39

Pomniejszanie: 39

Powiększanie: 39

Sortowanie: 39

Książka telefoniczna: 24

Wykonywanie połączenia telefonicznego: 25

Wysyłanie faksów: 32

Zapisywanie numerów: 24

L Lista identyfikacyjna abonentów wywołujących

(funkcja #216): 27, 52

Logo (funkcja #102): 21

N Numer faksu (funkcja #103): 23

O Odbieranie dokumentów

Automatyczne: 35

Ręczne: 35

Oprogramowanie OCR: 46

Oprogramowanie wielofunkcyjne (Multi-Function Station)

Aktywacja: 43

Instalowanie: 41

Oszczędzanie tonera (funkcja #482): 13, 52

P Papier faksowy: 16

Polling: 37

Połączenia: 18

Pomoc: 19

Powtórne wybieranie numeru: 30, 32

Programowanie: 50

Przewód USB: 41

R Raport transmisji (funkcja #401): 53

Raporty

Brak zasilania: 64

ldentyfikacja abonenta wywołującego: 28, 52

Konfiguracja: 74

Numer telefonu: 74

Programowanie rozsyłania: 74

Rejestr automatyczny: 31, 74

Rozsyłanie: 33

Test drukarki: 74

Wysyłanie: 31, 53

Rejestr automatyczny (funkcja #402): 31, 53

Resetowanie (funkcja #459): 56

Rozdzielczość: 30, 39

Rozmiar dokumentu: 31

Rozsyłanie dokumentów: 32

S Stopień zużycia bębna: 77

Sygnalizowanie odbioru do pamięci (funkcja #437): 55

Sygnał łączenia (funkcja #416): 54

Szybkie skanowanie: 30

T Tablica znaków: 21

Transmisja opóźniona (funkcja #412): 54

Tryb FAKS: 35

Tryb połączeń międzynarodowych (funkcja #411): 53

Tryb TEL: 35

Tryb wybierania numeru (funkcja #120): 19

Typ dzwonka (funkcja #161): 20, 51

U Ustawianie wartości fabrycznych (funkcja #459): 56

Ustawienia dla odpowiedzi ręcznej (funkcja #404): 53

Ustawienia dzwonka

Cichy odbiór faksów (funkcja #436): 55

TEL/FAKS (funkcja #212): 53

TYLKO FAKS (funkcja #210): 52

Ustawienie odbierania faksów na komputerze

(funkcja #442): 56

W Wybieranie

Wykonywanie połączenia telefonicznego: 25

Wysyłanie faksów: 32

Zapisywanie numerów: 24

Wybieranie trybu ECM (funkcja #413): 54

Wybór języka (funkcja #110): 51

Wydajność tonera: 76

Wyposażenie

Podajnik papieru: 14

Podstawka do papieru: 15

Pokrywa podajnika papieru: 14

Wysyłanie dokumentów

Książka telefoniczna: 32

Ręczne: 30

Rozsyłanie: 32

Wybieranie jednoprzyciskowe: 32

Z pamięci: 30

Wyświetlacz

Komunikaty o błędach: 58

Kontrast (funkcja #145): 51

Z Zapisywanie numerów

Książka telefoniczna: 24

Rozsyłanie: 32

Wybieranie: 24

Zdalne przejęcie połączenia (funkcja #435): 55

Zespół bębna: 12, 65

Notatki

Notatki

Notatki

CE 0682

Producent sprzętu:

Globalna strona internetowa:
