INSTRUKCJA OBSŁUGI KX-FL403PD PANASONIC

Instrukcja użytkowania

Telefaks laserowy

Model KX-FL403PD

Przed uruchomieniem urządzenia prosimy o zapoznanie się z niniejszą instrukcją użytkowania oraz o zachowanie jej na przyszłość.

Telefaks może realizować funkcję identyfikacji abonenta wywołującego. Aby móc z niej korzystać, należy zwrócić się do operatora o uruchomienie usługi.

Ten model telefaksu przeznaczony jest do użytku w Polsce.

Jak korzystać z instrukcji użytkowania

Czytając instrukcje należy zawsze rozłożyć przednią okładkę (następna strona), aby łatwo znaleźć poszczególne przyciski.

OTWÓRZ

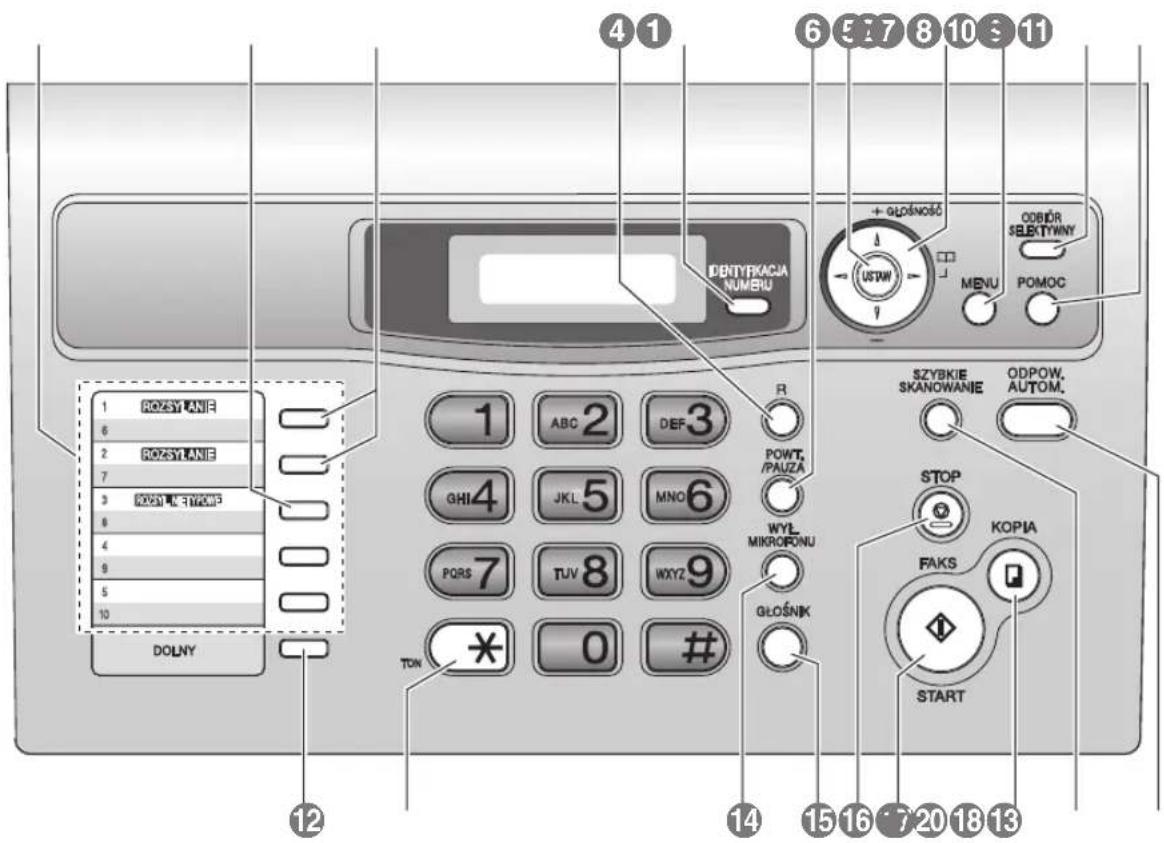

Rozmieszczenie przycisków

Rozlóż tę stronę podczas czytania instrukcji.

Opis poszczególnych przycisków znajduje się na str. 8.

4 1 6 5 7 8 10 9 11 DBTYPKACJA NUMBU + GLOŚNOŚĆ ODBIÓR SELECTIWIŃY MENU POMOC 1 ROZSY LANE 6 2 ROZSY LANE 7 3 ROZSY LANE 6 4 5 10 DOLNY 1 ABC 2 DEF 3 R GHI 4 JKL 5 MNO 6 POWT. /PAUZA WYL MIKROFONU PQRS 7 TUV 8 WXYZ 9 GLOŚNIK TOW 0 # 12 14 15 16 17 20 18 13 SZYBKIĘ SKANOWANIE ODPOW. AUTOM. STOP FAKS KOPIA START

Przyciski (w kolejności alfabetycznej)

DOLNY 12

FAKS 17

GŁOŚNIK 15

GŁOŚNOŚĆ 8

IDENTYFIKACJA NUMERU 5

Klawiatura wybierania jednoprzyciskowego

1

KOPIA 18

MENU 9

ODBIÓR SELEKTYWNY 10

ODPOW. AUTOM. 20

POMOC 11

POWT./PAUZA 6

Przycisk nawigacyjny 8

R④

ROZSYŁ. NIETYPOWE ②

ROZSYŁANIE ③

START⑰

STOP 16

SZYBKIE SKANOWANIE 19

TON 13

USTAW 7

WYL. MIKROFONU 14

Dziękujemy za zakup telefaksu marki Panasonic.

Zachowaj niżej wymienione dane i dokumenty

Przypnij tutaj dowód zakupu.

Karta zakupu telefaksu

Data zakupu

Numer seryjny (umieszczony na tylnej sciance urządzenia)

Nazwa i adres sprzedawcy

Numer telefonu sprzedawcy

Możesz wybrać język polski lub angielski.

- Komunikaty na wyświetlaczu oraz raporty podawane będą w wybranym języku. Fabrycznie ustawiony jest język polski. Aby zmienić ustawienie na język angielski, patrz funkcja #48 na str. 43.

Ostrzeżenie:

• Nie ścieraj i nie używaj gumki do wycierania na zadrukowanej stronie papieru, gdyż druk może się rozmazać.
• W razie problemu należy skontaktować się w pierwszej kolejności z autoryzowanym zakładem serwisowym.
• To urządzenie jest przeznaczone do użytku w analogowej sieci telefonicznej w Polsce.

Prawa autorskie:

- Właścicielem praw autorskich niniejszego materiału jest Panasonic Communications Co., Ltd.; kopiowanie jest dozwolone wyłącznie do użytku wewnętrznego. Kopiowanie w jakimkolwiek innym celu, w całości lub we fragmentach, jest zabronione bez uzyskania pisemnej zgody Panasonic Communications Co., Ltd.

© 2006 Panasonic Communications Co., Ltd. Wszelkie prawa zastrzeżone.

Zasady bezpieczeństwa

Aby zmniejszyć ryzyko pożaru, porażenia prądem lub zranienia, przy korzystaniu z telefaksu należy zawsze przestrzegać podstawowych zasad bezpieczeństwa.

1. Przeczytaj ze zrozumieniem wszystkie wskazówki.
2. Przestrzegaj wszystkich ostrzeżeń i uwag, jakimi telefaks jest opatrzony.
3. Przed czyszczeniem telefaksu odłącz zasilanie urządzenia. Do czyszczenia nie używaj płynów ani substancji w aerozolu.

4. Nie stawiaj urządzenia w pobliżu wody, na przykład w pobliżu wanny, umywalki, zlewu kuchennego itp.

5. Ustaw telefaks na stabilnej powierzchni. Upadek aparatu może spowodować poważne uszkodzenia i/lub zranienie.

6. Otwory w obudowie telefaksu i w tylnej ściance lub na spodzie służą wentylacji aparatu i przeciwdziałają przegrzaniu. Otworów tych nie wolno niczym przykrywać ani zasłaniać. Nie stawiaj telefaksu w pobliżu grzejników ani w miejscach o niedostatecznej wentylacji.

7. Telefaks może korzystać tylko z takiego rodzaju zasilania, jakie wskazuje tabliczka znamionowa. Jeżeli nie jesteś pewien, z jakim typem zasilania masz do czynienia, skonsultuj się ze sprzedawcą lub lokalną firma energetyczną.

8. Telefaks wyposażony jest we wtyczkę z uziemieniem. Jeżeli nie posiadasz gniazda z uziemieniem, należy takie gniazdo zainstalować. Nie stosuj żadnego reduktora w celu ominięcia tego zabezpieczenia.

9. Nie należy stawiać żadnych przedmiotów na przewodzie zasilającym. Nie należy również prowadzić przewodu zasilającego w miejscach, gdzie mógłby być nadeptywany.

10. Nie przeciążaj gniazd zasilania ani przedłużaczy. Może to wywołać pożar lub porażenie prądem.

11. Nie wkładaj przez otwory w obudowie żadnych przedmiotów. Może to spowodować pożar lub porażenie prądem. Nie rozlewaj na telefaks żadnych płynów.

12. Aby zmniejszyć ryzyko porażenia prądem, nie rozbieraj samodzielnie telefaksu na części. W przypadku konieczności naprawy oddaj urządzenie do autoryzowanego punku serwisowego. Otwieranie urządzenia może narazić użytkownika na porażenie prądem lub inne niebezpieczeństwa. Niewłaściwe złożenie aparatu może ponadto spowodować porażenie prądem przy późniejszym użytkowaniu.

13. Odłącz zasilanie urządzenia i zgłoś się do autoryzowanego serwisu w następujących przypadkach:

A. Jeżeli przewód zasilania jest uszkodzony lub przetarty.
B. Jeżeli do aparatu dostal się jakiś płyn.
C. Jeżeli aparat narażony był na działanie deszczu lub wody.
D. Jeżeli aparat nie działa normalnie przy obsłudze zgodnej z instrukcją obsługi. Ustaw jedynie parametry uwzględnione w instrukcji. Nieprawidłowe ustawienie innych parametrów może spowodować uszkodzenie urządzenia.
E. Jeżeli telefaks upadł lub został mechanicznie uszkodzony.
F. Jeżeli telefaks przejawia wyraźne zmiany w sposobie działania.

1. Unikaj korzystania z telefonu - poza bezprzewodowymi - podczas burzy. Istnieje zawsze ryzyko porażenia prądem na skutek wyładowań atmosferycznych.

2. Nie korzystaj z tego aparatu, aby zgłosić nieszczelność instalacji gazowej, jeżeli znajdujesz się w pobliżu źródła nieszczelności.

ZACHOWAJ NASTĘPUJĄCE ŚRODKI OSTROŻNOŚCI

UWAGA:

Instalacja

• W przypadku przeniesienia urządzenia z chłodnego do cieplejszego pomieszczenia, należy pozwolić mu przystosować się do wyższej temperatury i nie podłączać urządzenia przez około 30 minut. Jeśli po nagłej zmianie temperatury urządzenie zostanie podłączone zbyt szybko, wewnątrz urządzenia może skroplić się wilgoć, powodując awarię.
• Nie zakładaj instalacji telefonicznej podczas burzy.
• Nie instaluj gniazd telefonicznych w miejscach wilgotnych, chyba że są to specjalne gniazda przystosowane do wilgoci.
• Nie dotykaj przewodów ani końców telefonicznych pozbawionych izolacji zanim nie zostaną wyłączone z sieci.
• Zachowaj ostrożność podczas instalacji i modyfikacji linii telefonicznej.
• Nie dotykaj mokrymi rękami wtyczki przewodu zasilającego.

Promieniowanie laserowe

- W drukarce telefaksu zastosowano laser. Używanie przycisków lub regulatorów niezgodne z instrukcją oraz przeprowadzanie procedur innych niż tutaj przedstawione, może narazić użytkownika na działanie groźnych promieni laserowych.

Zespół grzewczy

• Zespół grzewczy rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.
• Podczas drukowania lub bezpośrednio po jego zakończeniu nagrzewa się również obszar w pobliżu wyjścia papieru (①). Jest to normalne.

• Kiedy bierzesz do ręki kasetę z tonerem, pamiętaj o następujących zasadach:
  – Nie pozostawiaj kasety z tonerem bez opakowania zabezpieczającego przez czas dłuższy. Skróci to bowiem żywotność tonera.
• Jeżeli jakaś ilość tonera dostanie się do organizmu, wypij kilka szklanek wody, aby rozcieńczyć zawartość żołądka i skontaktuj się z l e k a r z e m.
• Jeżeli dojdzie do kontaktu tonera z oczami, przemyj oczy obficie woda i skontaktuj się z lekarzem.
• Jeżeli dojdzie do kontaktu tonera ze skóra, starannie umyj ją woda z mydłem.
• Jeśli jakaś ilość tonera np. w skutek jego rozpylenia w powietrzu dostanie się do dróg oddechowych, wyjdź do pomieszczenia w którym powietrze jest czyste i skontaktuj się z l e k a r z e m .

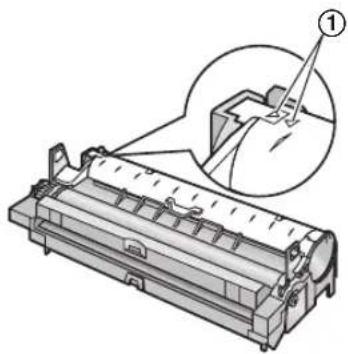

Urządzenie bębnowe

- Przed zainstalowaniem zespołu bębna zapoznaj się z procedurą przedstawioną na stronie str. 10. Po przeczytaniu instrukcji otwórz opakowanie zabezpieczające zespół bębna. Zespół bębna zawiera światloczuły bęben. Wystawienie bębna na działanie światła może go zniszczyć. Po otwarciu opakowania zabezpieczającego:

- Nie poddawaj zespołu bębna działaniu światła przez ponad 5 minut.

– Nie dotykaj ani nie zarysuj czarnej powierzchni bębna.
- Nie umieszczaj zespołu bębna w miejscach zakurzonych, brudnych lub w miejscach o wysokiej wilgotności powietrza.
– Nie narażaj zespołu bębna na bezpośrednie działanie promieni słonecznych.

OSTRZEŻENIE:

• Aby uniknąć ryzyka pożaru lub porażenia prądem, nie wystawiaj telefaksu na działanie deszczu lub wilgoci.
• Jeśli z urządzenia zacznie wydostawać się dym, dziwny zapach lub nietypowe odgłosy, należy odłączyć zasilanie urządzenia. Taki stan może spowodować pożar lub porażenie prądem. Po upewnieniu się, że dym przestał wydobywać się z urządzenia, skontaktuj się z autoryzowanym punktem serwisowym.
• Sprawdź, czy urządzenie znajduje się w dobrze wentylowanym pomieszczeniu, aby nie zwiększała się ilość ozonu w powietrzu. Ponieważ ozon jest cięższy niż powietrze, zaleca się wentylowanie na poziomie podłogi.

Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi.

Prawidłowe postępowanie w razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy biznesowi w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol jest ważny tylko w Unii Europejskiej.

W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

Zapewnienie optymalnego działania

Kaseta z tonerem i zespół bębna

• W celu uzyskania optymalnej wydajności i jakości wydruków zaleca się stosowanie oryginalnych tonerów i bębnów firmy Panasonic. Firma nie ponosi odpowiedzialności za niżej wymienione problemy spowodowane przez tonery i bębny innych firm niż Panasonic:
• Uszkodzenie urządzenia
• Słaba jakość druku
  – Nieprawidłowa praca

- Podczas procesu drukowania urządzenie wytwarza wysoką temperaturę. Naturalnym zjawiskiem jest, że podczas i na krótko po zakończeniu drukowania wyczuwalny jest zapach przegrzanego powietrza. Upewnij się, że urządzenie zostało ustawione w dobrze wentylowanym pomieszczeniu.

- Aby optymalnie wykorzystać żywotność zespołu bębna, nie wyłączaj urządzenia zaraz po zakończeniu drukowania. Pozostaw urządzenie włączone przez min. 30 minut po zakończeniu drukowania.

- Nie zasłaniaj otworów i szczelin wentylacyjnych urządzenia. Sprawdzaj regularnie ich stan oraz usuwaj wszelakie zabrudzenia i kurz przy pomocy odkurzacza (2).

- Podczas wymiany kasety z tonerem lub zespołu bębna dopilnuj aby kurz, woda lub inne płyny nie miały kontaktu z zespołem bębna. Może to wpłynąć na jakość drukowania.

Środowisko

• Umieść telefaks z dala od urządzeń generujących zakłócenia elektryczne, takich jak lampy fluorescencyjne, czy silniki.
• Telefaks należy chronić przed kurzem, wilgocią, wysoką temperaturą i wibracjami.
• Nie należy narażać telefaksu na bezpośrednie działanie promieni słonecznych.
• Na telefaksie nie wolno stawiać żadnych ciężkich przedmiotów.
• Jeśli urządzenie nie będzie używane przez dłuższy okres czasu, wyjmij wtyczkę z gniazda zasilającego.
• Urządzenie należy umieścić z dala od źródeł ciepła, takich jak grzejniki, kuchenki itp. Nie należy go umieszczać w pomieszczeniach o temperaturze niższej niż 10 °C lub wyższej niż 32,5 °C. Unikaj także wilgotnych piwnic.

Papier faksowy

- Przechowuj nieużywany papier w oryginalnym opakowaniu, w chłodnym i suchym miejscu. Niewłaściwe przechowywanie może obniżyć jakość wydruku.

Rutynowa konserwacja

- Wytrzyj zewnętrzną część urządzenia miękką ściereczką. Nie używaj benzyny, rozcieńczalnika ani proszku do szorowania.

1. Wprowadzenie i instalacja

Wyposażenie

1.1 Wyposażenie załączone w zestawie .....7
1.2 Materiały eksploatacyjne ....8

Rozmieszczenie przycisków

1.3 Opis przycisków.... 8
1.4 Ogólny wygląd telefaksu....9

Instalacja

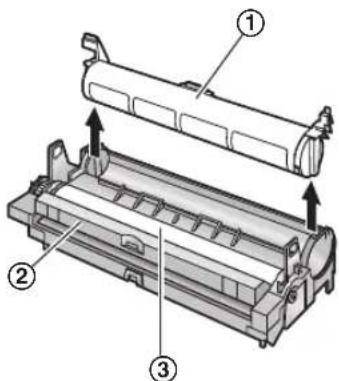

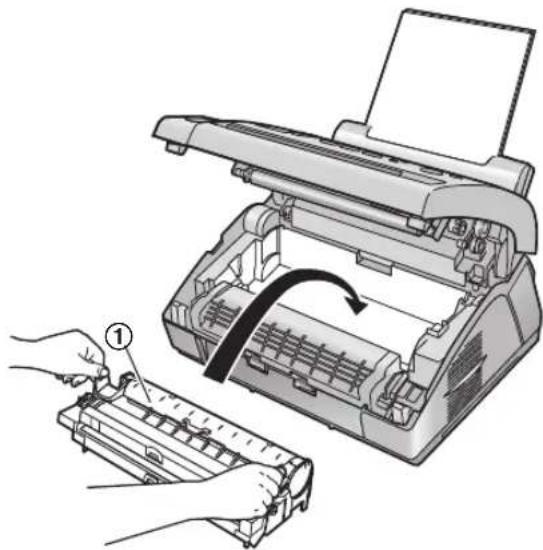

1.5 Kaseta z tonerem i zespół bębna .....10
1.6 Podajnik papieru 12
1.7 Podstawka do papieru 12

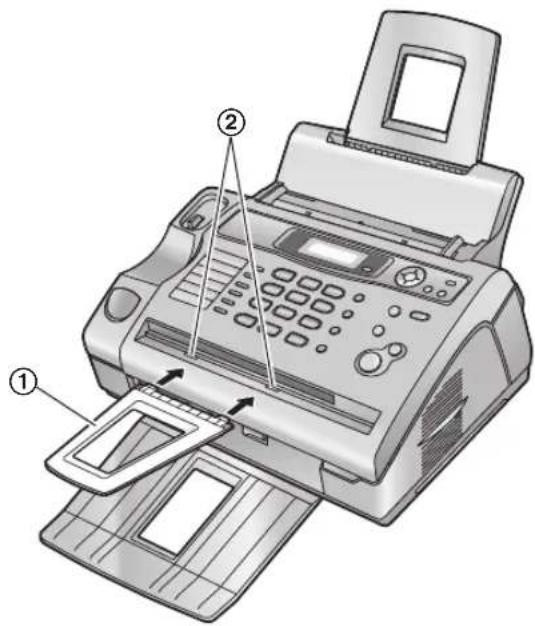

1.8 Podstawka dokumentów.... 13

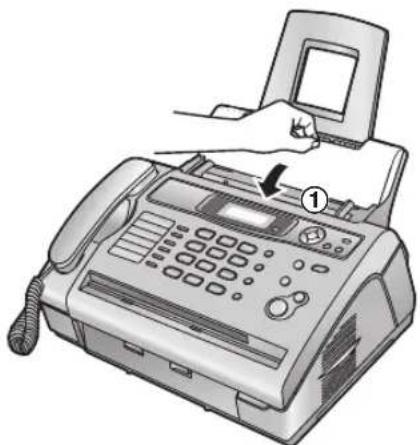

1.9 Przewód słuchawkowy....13
1.10 Papier faksowy 14

2. Przygotowanie

Podłączanie i konfiguracja

2.1 Podłączenie telefaksu....15

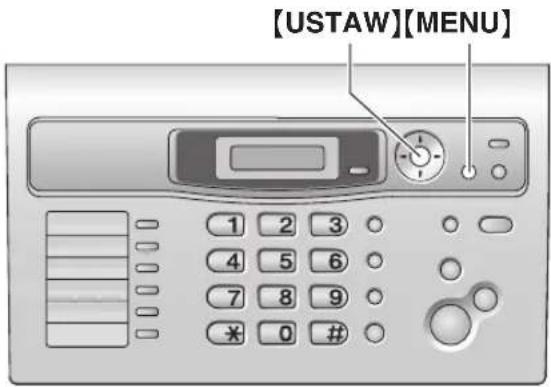

2.2 Tryb wybierania numeru 16

Przycisk Pomoc

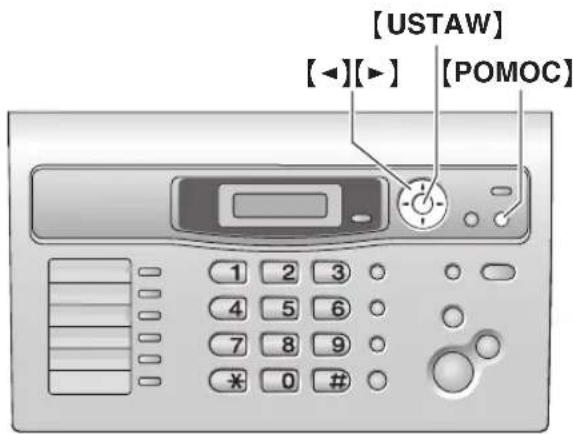

2.3 Funkcja pomocy 16

Głośność

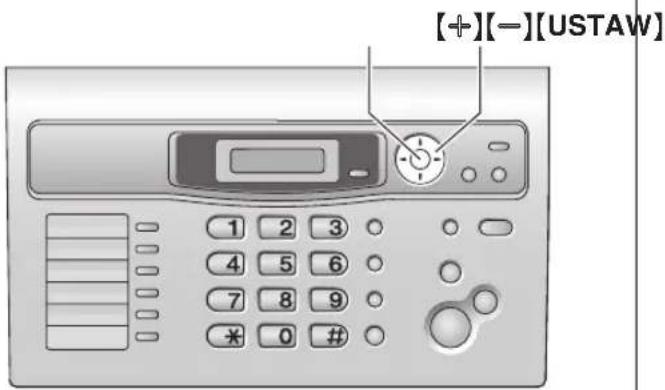

2.4 Regulacja poziomów głośności .....17

Programowanie początkowe

2.5 Data i godzina.... 17

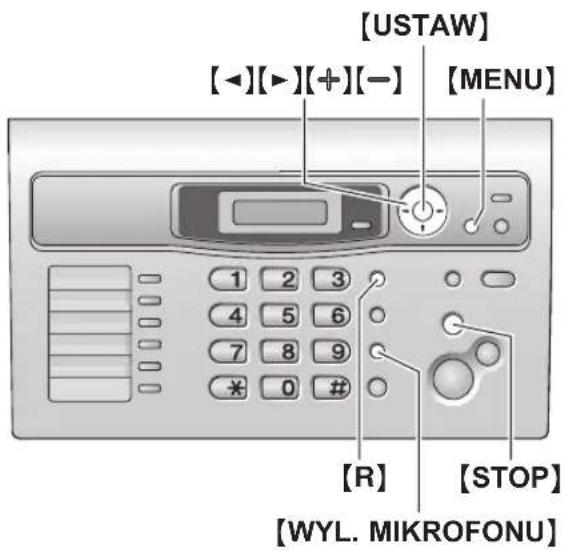

2.6 Twoje logo.... 18
2.7 Twój numer faksu.... 20

3. Telefon

Wybieranie automatyczne

3.1 Książka telefoniczna 21
3.2 Wybieranie jednoprzyciskowe 22

Identyfikacja abonenta wywołującego

3.3 Ustuga identyfikacji abonenta wywołującego......23
3.4 Przeglądanie informacji o abonentach wywołujących i oddzwanianie 24
3.5 Edycja numeru telefonu abonenta wywołującego przed oddzwonieniem....25
3.6 Usuwanie informacji o abonentach wywołujących....25
3.7 Zapisywanie informacji o abonencie wywołującym w książce telefonicznej/w pamięci wybierania jednoprzyciskowego .....26

4. Telefaks

Wysyłanie dokumentów

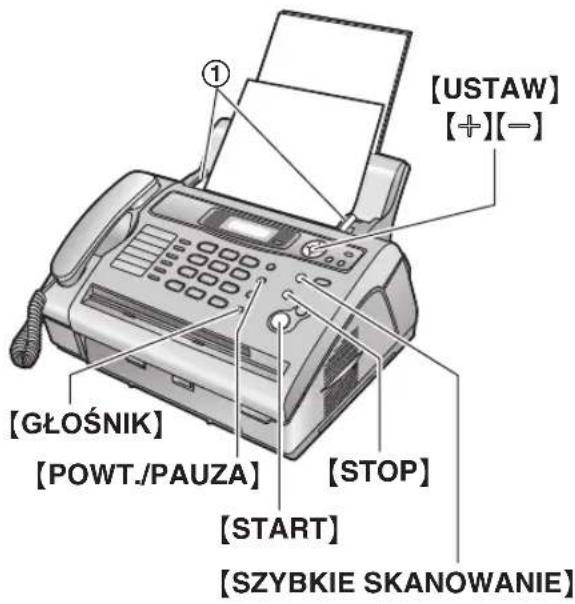

4.1 Wysyłanie dokumentów ręcznie .....27

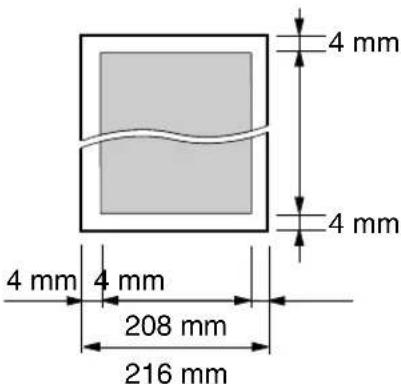

4.2 Wymagania dotyczące dokumentów .....28
4.3 Wysyłanie dokumentów przy użyciu funkcji wybierania jednoprzyciskowego i książki telefonicznej......29
4.4 Rozsyłanie dokumentów....29

Odbieranie dokumentów

4.5 Wybór sposobu korzystania z telefaksu 31
4.6 Automatyczne odbieranie dokumentów – odbiór automatyczny włączony 33
4.7 Ręczne odbieranie dokumentów – odbiór

automatyczny wyłączony 33

4.8 Przyłączenie aparatu zgłoszeniowego 35
4.9 Polling (pobieranie wiadomości pozostawionych do odbioru na innym telefaksie)....35
4.10 Blokada wiadomości niepożądanych (zapobieganie odbieraniu dokumentów od określonych abonentów)... 36

5. Kopiowanie

Kopiowanie

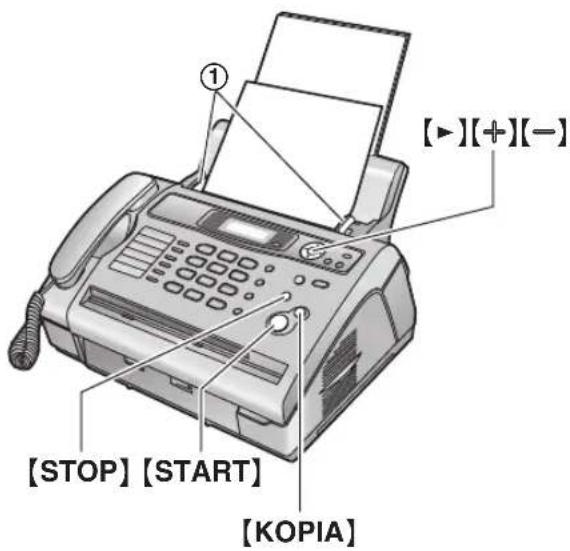

5.1 Sporządzanie kopii 37

6. Funkcje programowane przez użytkownika

Zestawienie funkcji

6.1 Programowanie.... 39
6.2 Funkcje podstawowe 40
6.3 Funkcje zaawansowane 41

7. Pomoc

Komunikaty o błędach

7.1 Komunikaty o błędach – raporty 46
7.2 Komunikaty o błędach – wyświetlacz .....47

Rozwiązywanie problemów

7.3 Kiedy funkcja nie działa, sprawdź tutaj, zanim wezwiesz pomoc....49

Wymiana

7.4 Wymiana kasety z tonerem i zespołu bębna .....53

Blokady

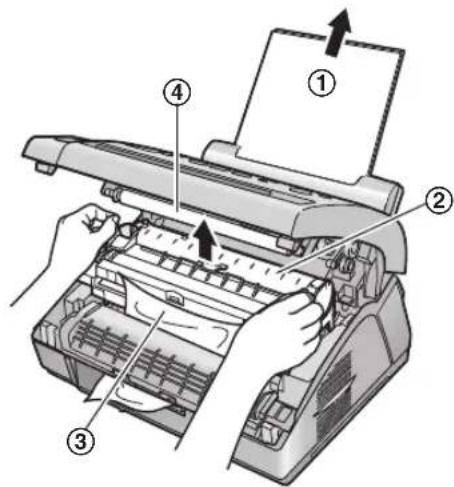

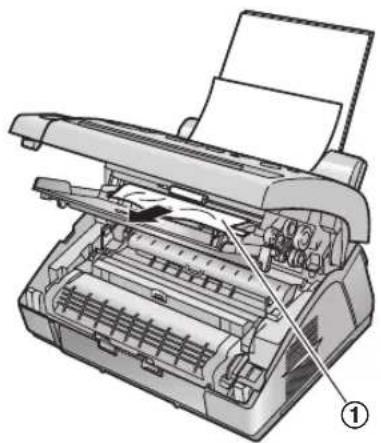

7.5 Zablokowany papier 56
7.6 Dokumenty blokują się....59
7.7 Dokumenty nie są pobierane albo pobierane jest kilka dokumentów naraz ....60

Czyszczenie

7.8 Czyszczenie wnętrza telefaksu....60

8. Informacje ogólne

Wydruki raportów

8.1 Wydruk parametrów funkcji, numerów telefonicznych i raportów 63

Specyfikacja

8.2 Specyfikacja.... 64

Deklaracja zgodności

8.3 Deklaracja zgodności....67

9. Indeks

9.1 Indeks 68

1.1 Wyposażenie załączone w zestawie

Nr	Opis	Ilość	Uwagi
1	Przewód zasilający 1 ----
2	Przewód telefoniczny 1 ----
3	Słuchawka 1 ----
4	Przewód słuchawkowy 1 ----
5	Podstawka papieru 1 ----
6	Podstawka do papieru 1 ----
7	Podstawka dokumentów 1 ----
8	Urządzenie bębnowe	1	Patrz str. 66.
9	Kaseta z tonerem(kaseta rozruchowa)	1	u m o formatu A4 przy 5% stopniu zaczernienia obrazu (str. 65).
10	Instrukcja użytkowania 1 ----
11	Szybkie uruchomienie telefaksu	1 ----

żliwia wydrukc

①

②

③

④

⑤

⑥

⑦

⑧

⑨

10

• W przypadku uszkodzenia lub braku jakiegoś elementu wyposażenia należy skontaktować się ze sprzedawca.
• Zachowaj fabryczne opakowanie telefaksu na wypadek późniejszego transportu lub wysyłki urządzenia.

1.2 Materiały eksploatacyjne

W celu zapewnienia właściwego funkcjonowania urządzenia zalecane jest używanie kasety z tonerem i zespołu bębna marki Panasonic. Specyfikację zamieszczono na str. 65.

1.2.1 Dostępne wyposażenie

- Kaseta z tonerem na wymianę (KX-FAT88E/KX-FAT88X)

– Zespół bębna na wymianę (KX-FAD89E/KX-FAD89X)

1.3 Opis przycisków

- Rozlóż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

① Klawiatura wybierania jednoprzyciskowego

- Używanie funkcji wybierania jednoprzyciskowego (str. 22, 29).

- Ręczne rozsyłanie dokumentu do wielu odbiorców (str. 29, 30).

③ [ROZSYŁANIE]

- Rozsyłanie dokumentu do wielu odbiorców (str. 29, 30).

4 [R]

- Umożliwia dostęp do usług telefonicznych i przekazywanie połączeń.

- Wyświetlanie informacji o abonentach wywołujących (str. 24).

- Zmiana sposobu wyświetlania informacji o abonencie wywołującym (str. 24).

6 [POWT./PAUZA]

- Powtarza wybieranie ostatniego numeru. Jeśli podczas wykonywania połączenia telefonicznego z wykorzystaniem funkcji [GŁOŚNIK] linia jest zajęta, telefaks automatycznie powtórzy wybieranie numeru do 5 razy. - Wstawianie pauzy podczas wybierania.

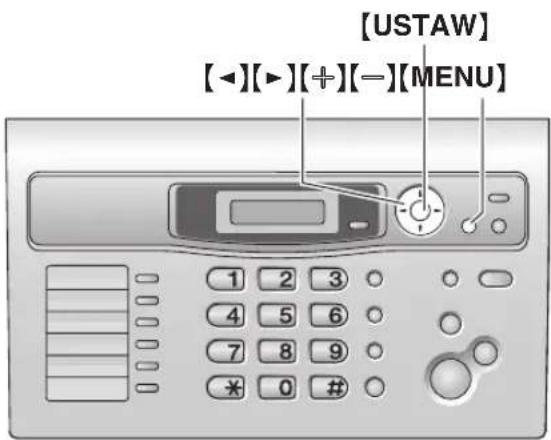

⑦ [USTAW]

- Służy do zachowywania ustawień podczas programowania.

8 Przycisk nawigacyjny [+] [−] [▲] [▼] [◀] [▶] [GŁOŚNOŚĆ] [□□]

• Regulacja poziomu głośności (str. 17).
  • Wyszukiwanie zapisanych pozycji (str. 21, 29).
• Wybór funkcji lub ustawienia funkcji podczas programowania (str. 39).
• Wywoływanie podręcznej książki telefonicznej (str. 21).

⑨ [MENU]

- Rozpoczęcie i zakończenie programowania.

10 [ODBIÓR SELEKTYWNY]

- Korzystanie z blokady wiadomości niepożądanych (str. 36).

11 [POMOC]

- Wydruk pomocnych informacji do wglądu w każdej chwili (str. 16).

⑫ [DOLNY]

- Wybór pozycji 6–10 dla funkcji wybierania jednoprzyciskowego (str. 22, 29).

13 [TON]

- W przypadku linii z wybieraniem impulsowym, podczas wybierania numeru zmienia tymczasowo tryb wybierania na tonowy.

14 [WYL. MIKROFONU]

- Służy do wyłączenia mikrofonu podczas rozmowy. Aby wrócić do rozmowy, naciśnij przycisk ponownie.

15 [GŁOŚNIK]

- Umożliwia wybranie numeru tel. i połączenie (bez możliwości rozmowy). Po naciśnięciu [GŁOŚNIK] podczas rozmowy będzie można słyszeć rozmówce, ale on nie będzie mógł słyszeć ciebie.

16 [STOP]

• Przerywa operację lub programowanie.
• Kasowanie znaków z nazw i numerów telefonicznych (str. 19).
• Powrót do poprzedniego kroku podczas pracy.

17 [FAKS][START]

- Rozpoczęcie przesyłania lub odbioru faksu.

18 [KOPIA]

• Kopiowanie dokumentu (str. 37).

19 [SZYBKIE SKANOWANIE]

- Zapisywanie zeskanowanego dokumentu w pamięci, a następnie przesłanie go (str. 27).

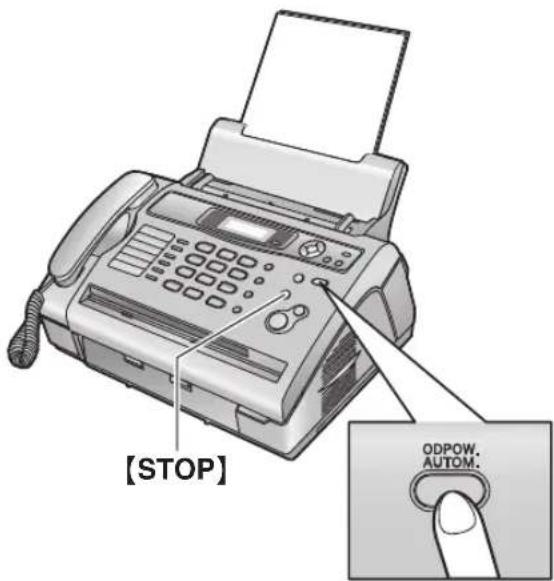

20 [ODPOW. AUTOM.]

- Włączenie/wyłączenie trybu automatycznego odbioru (str. 33).

1.4 Ogólny wygląd telefaksu

① Słuchawka
② Głośnik
③ Prowadnice dokumentu
④ Podajnik papieru
⑤ Wejście papieru
⑥ Panel dociskający
⑦ Podstawka na dokumenty*1
⑧ Podstawka do papieru ^4
⑨ Wyjście papieru
⑩ Wyjście dokumentu
⑪ Pokrywa przednia
⑫ Wejście dokumentu

*1 Podstawka do papieru i podstawka na dokumenty mogą nie być przedstawione na wszystkich rysunkach.

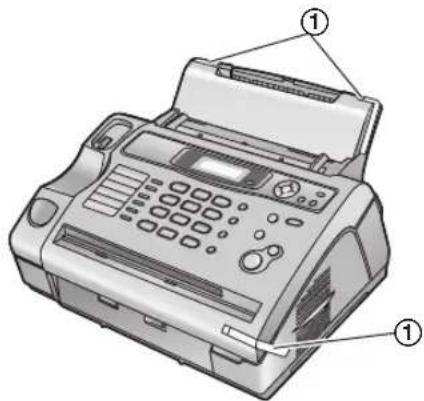

Usuwanie taśmy zabezpieczającej

Przed instalacją należy usunąć taśmę zabezpieczającą (①).

1.5 Kaseta z tonerem i zespół bębna

Załączona kaseta z tonerem to kaseta rozruchowa. Umożliwia ona wydrukowanie ok. 500 stron formatu A4 przy 5 % stopniu zaczernienia obrazu (str. 65).

- Wymiana kasety z tonerem i zespołu bębna - patrz str. 53.

Ostrzeżenie:

- Przed przystąpieniem do instalacji przeczytaj poniższą instrukcję. Po przeczytaniu instrukcji otwórz opakowanie zabezpieczające zespół bębna. Zespół bębna zawiera światloczuły bęben. Wystawienie bębna na działanie światła może go zniszczyć. Po otwarciu opakowania zabezpieczającego:

- Nie poddawaj zespołu bębna działaniu światła przez ponad 5 minut.

– Nie dotykaj ani nie zarysuj czarnej powierzchni bębna.

- Nie umieszczaj zespołu bębna w miejscach zakurzonych, brudnych lub w miejscach o wysokiej wilgotności powietrza.

- Nie narażaj zespołu bębna na bezpośrednie działanie promieni słonecznych.

- Nie pozostawiaj kasety z tonerem bez opakowania zabezpieczającego przez czas dłuższy. Skróci to bowiem żywotność tonera.

1 Przed otwarciem opakowania zabezpieczającego nowej kasety z tonerem potrząśnij nią w pionie co najmniej 5 razy.

2 Wyjmij kasetę z tonerem i zespół bębna z opakowań zabezpieczających. Ściągnij taśmę uszczelniającą (①) z kasety z tonerem.

- Nie dotykaj ani nie zarysuj czarnej powierzchni bębna (②).

3 Włóż kasetę z tonerem (①) pionowo do zespołu bębna (②).

4 Przekręć obie dźwignie (①) jednocześnie naciskając je w dół.

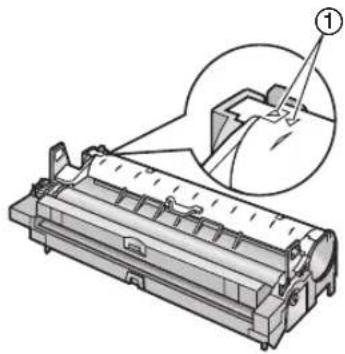

5 Aby prawidłowo zainstalować kasetę z tonerem, trójkąty (①) powinny być w jednej linii.

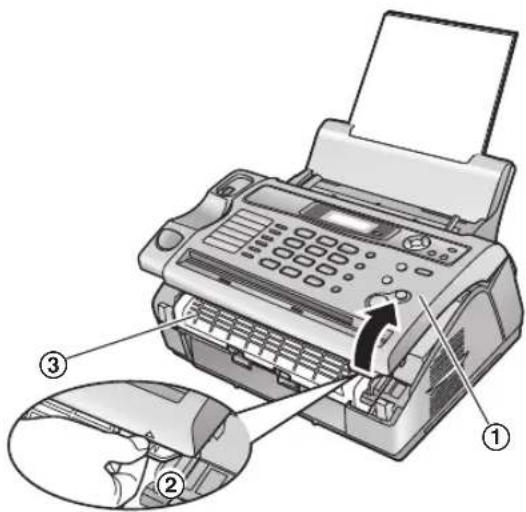

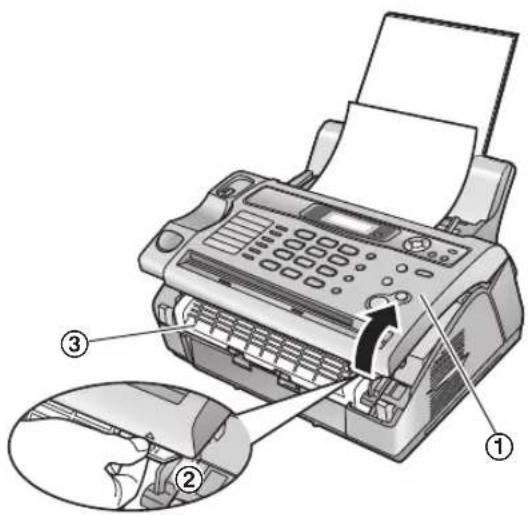

6 Podnieś przednią pokrywę (①), trzymając za część oznaczoną OPEN (②).

- Jeżeli dolna szyba (③) jest brudna, wytrzyj ją miękką, suchą ściereczką.

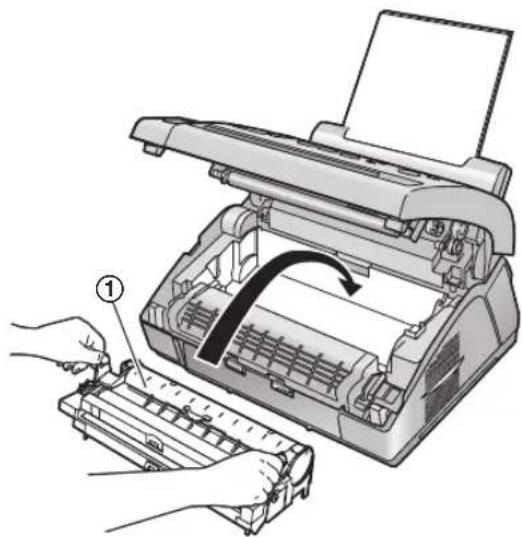

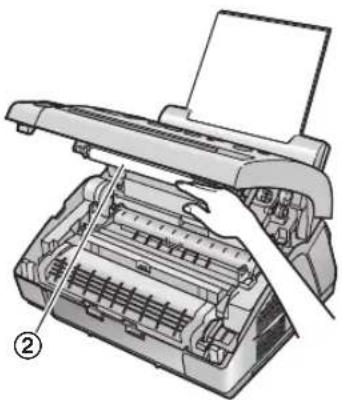

7 Założ zespół bębna i kasetę z tonerem (①), trzymając za zaczepy.

- Nie dotykaj rolki transferowej (②).

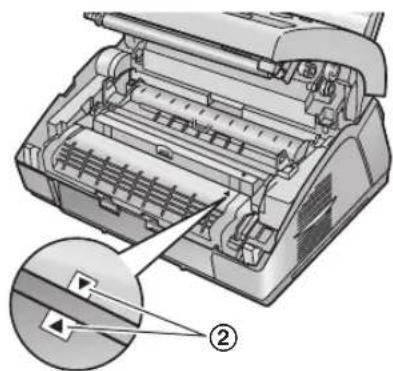

- Aby prawidłowo zainstalować kasetę z tonerem i zespół bębna, trójkąty (③) powinny być w jednej linii.

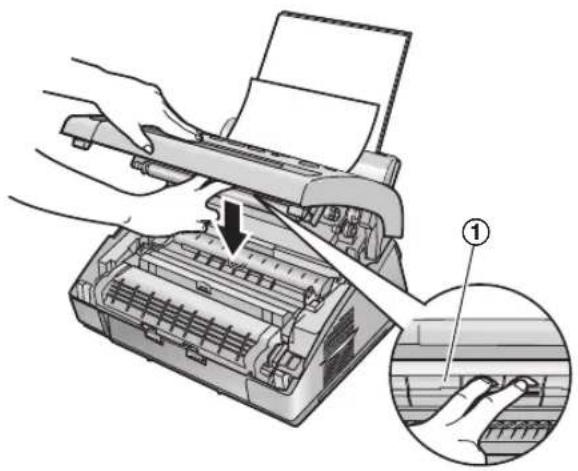

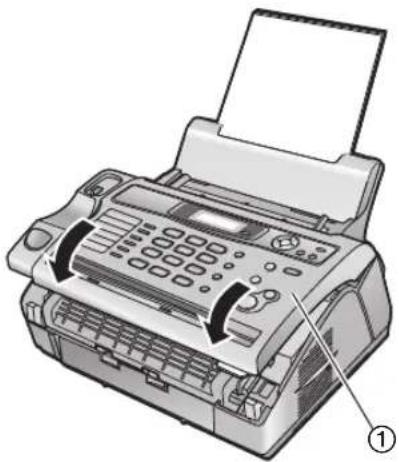

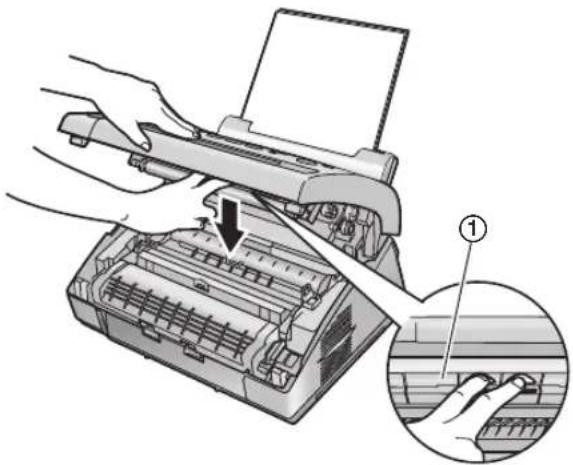

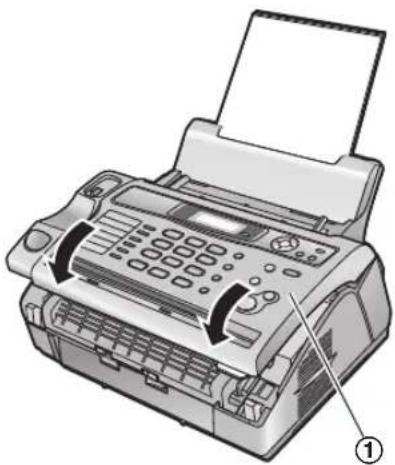

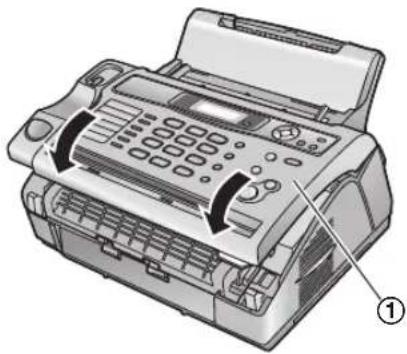

8 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

Funkcja oszczędzania tonera

Jeżeli chcesz zredukować zużycie tonera, włącz funkcję oszczędzania tonera (funkcja #79 na str. 44). Wydajność kasety tonera zwiększy się wówczas o około 40 %. Uruchomienie funkcji spowoduje gorszą jakość druku.

1.6 Podajnik papieru

Wsuń podstawkę papieru (①) w szczelinę (②) na tylnej ściance podajnika papieru.

• Nie umieszczaj telefaksu w miejscu, gdzie podajnik papieru będzie blokowany przez ścianę lub inne przeszkody.
• Aby zapobiec przegrzaniu się urządzenia, ta powierzchnia (③) powinna być oddalona od ściany itp. o ponad 50 mm.

1.7 Podstawka do papieru

Wyrównaj szczeliny (①) w podstawce papieru z ząbkami (②) widocznymi na spodzie telefaksu, a następnie wsuń dwa zaczepy podstawki papieru w szczeliny w urządzeniu (③).

• Nie należy umieszczać telefaksu w miejscu, gdzie podstawka do papieru będzie narażona na potracanie.
• Zarówno dokument jak i kopia będą wysuwać się z przodu telefaksu. Niekładź niczego przed telefaksem.
• Podstawka papieru może utrzymać około 30 stron wydruków. Usuń wydruki z podstawki papieru zanim będzie ich zbyt wiele.

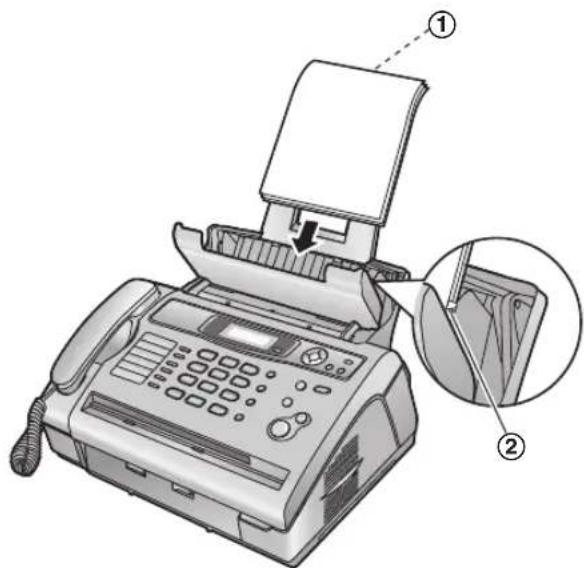

1.8 Podstawka dokumentów

Wsuń podstawkę dokumentów (①) w szczeliny (②).

- Upewnij się, że podstawka dokumentów jest wsunięta do końca, w przeciwnym razie dokumenty mogą się zacinać.

1.9 Przewód słuchawkowy

Podłącz przewód słuchawkowy (①).

- Wtyczkę znajdująca się na dłuższym, niezwiniętym końcu (②) przewodu słuchawkowego należy podłączyć do słuchawki.

Odpowiedni jest papier rozmiaru A4.

Urządzenie mieści:

– Maks. 200 arkuszy papieru o gramaturze 60 g/m ^2 do 75 g/m ^2 .
– Maks. 180 arkuszy papieru o gramaturze 80 g/m ^2 .
– Maks. 150 arkuszy papieru o gramaturze 90 g/m ^2 .

Informacje na temat właściwego papieru faksowego podano na str. 65.

1 Przed włożeniem pliku kartek należy go przekartkować, aby zapobiec zablokowaniu papieru.

2 Pociągnij do przodu panel dociskający (①).

3 Włóż papier, stronę do zadruku skierowaną w dół (①).

- Ilość papieru nie może być większa niż pozwala na to ogranicznik (②). - Jeżeli papier założony jest nieprawidłowo, popraw go, gdyż może zablokować się wewnątrz telefaksu.

Dobrze Žle

4 Wciśnij panel dociskający z powrotem na miejsce (①).

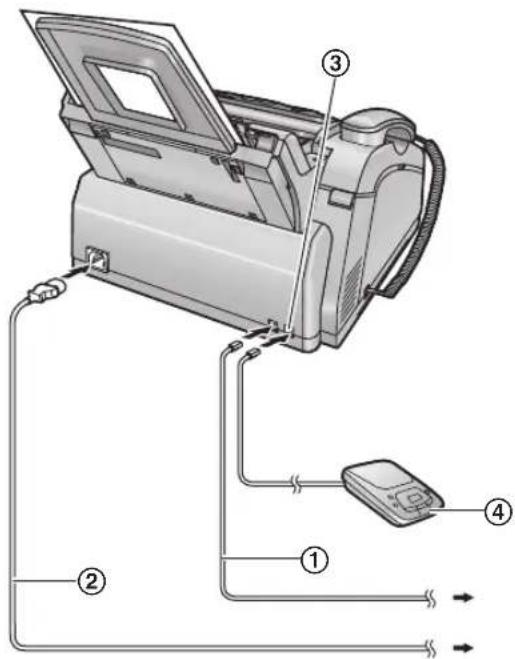

2.1 Podłączenie telefaksu

Ostrzeżenie:

• Gniazdo zasilające powinno być łatwo dostępne i znajdować się w pobliżu telefaksu.
• Używaj przewodu linii telefonicznej dołączonego jako wyposażenie.
• Nie przedłużaj przewodu telefonicznego.

① Przewód telefoniczny
- Podłącz go do gniazda pojedynczej linii telefonicznej.
② Przewód zasilający
- Podłącz do gniazda sieci zasilającej z uziemieniem (220 – 240 V, 50/60 Hz).
③ Gniazdo [EXT]
- Można tu podłączyć aparat zgłoszeniowy (str. 35) lub telefon. Jeśli jest założona zaślepka, zdejmij ją.
④ Aparat zgłoszeniowy (dostarczany przez użytkownika)

• Aby zapobiec wadliwemu działaniu, nie umieszczaj telefaksu w pobliżu urządzeń wytwarzających silne pole magnetyczne, np. obok telewizora lub głośników.
• Jeśli do tej samej linii telefonicznej podłączone jest jakiekolwiek inne urządzenie, może ono zakłócać działanie telefaksu.
• Urządzenie należy podłączyć do uziemionego gniazda elektrycznego.
• Jeżeli urządzenie korzysta z tej samej linii telefonicznej, do której dołączony jest komputer a dostawca usług

internetowych zaleca zainstalowanie filtru (⑤), podłącz urządzenie w następujący sposób.

2.2 Tryb wybierania numeru

Jeżeli nie udaje się uzyskać połączenia (str. 21, 27), zmień ustawienie sposobu wybierania.

[USTAW][MENU] 1 2 3 4 5 6 7 8 9 * 0 #

1 Naciśnij [MENU].

USTAWIENIA SYST NACISNIJ [◀ ▶ ]

2 Naciśnij [‡], a następnie [1][3].

TRYB WYBIERANIA =TONOWY [±]

3 Naciśnij [1] lub [2], aby wybrać wymagane ustawienie.

【1】"IMPULSOWY": Wybieranie impulsowe.
[2] "TONOWY" (domyślnie): Wybieranie tonowe.

4 Naciśnij [USTAW].
5 Aby zakończyć naciśnij przycisk [MENU].

2.3 Funkcja pomocy

Samo urządzenie zawiera pomocne informacje, które można wydrukować jako materiał do wglądu w każdej chwili.

• "USTAW. PODSTAWOWE":
  Jak zaprogramować datę, godzinę, swoje logo i numer faksu.
• "LISTA FUNKCJI":
  Sposób programowania poszczególnych funkcji.
• "KSIAZKA TEL."
  Sposób zapisywania nazwisk i numerów w książce telefonicznej i ich wybierania.
• "ODBIOR DOKUMENT."
  Pomoc przy problemach z odbieraniem dokumentów.
• "KOPIOWANIE":
  Jak korzystać z funkcji kopiowania.
• "RAPORTY":
  Lista dostępnych raportów.
• "IDENTYF.NUMER":
  Używanie funkcji identyfikacji abonenta wywołującego.

1 Naciśnij [POMOC].
2 Naciśnij kilkakrotnie [◀] lub [▶], aby wyświetlić wymagany zapis.
3 Naciśnij [USTAW]

- Wybrana pozycja zostanie wydrukowana.

2.4 Regulacja poziomów głośności

Gdy telefaks nie wykonuje żadnej operacji, naciskaj [+] lub [-].

- Jeżeli w podajniku znajdują się jakieś dokumenty, nie można regulować głośności. Upewnij się, że podajnik dokumentów jest pusty.

Aby wyłączyć dzwonek

1. Naciśnij kilkakrotnie [—], aby wyświetlić "DZW. WYŁ.=OK?".

2. Naciśnij [USTAW].

3. Telefaks nie będzie dzwonił przy odbieraniu połączeń, ale na wyświetlaczu pojawi się komunikat "POLACZENIE".

4. Aby ponownie WŁĄCZYĆ dzwonek, naciśnij [+].

Rodzaj dzwonka

- Użytkownik może wybrać jeden z trzech rodzajów dzwonka (funkcja #17 na str. 40).

Poziom dźwięku w głośniku

Podczas używania funkcji "GŁOŚNIK" naciskaj [+] lub [=].

2.5 Data i godzina

Należy ustawić aktualną datę i godzinę.

[USTAW] [◀][▶] [MENU] 1 2 3 4 5 6 7 8 9 * 0 #

1 Naciśnij [MENU].

USTAWIENIA SYST NACISNIJ [◀ ▶ ]

2 Naciśnij [#], a następnie [0][1].

USTAW DATE/GODZ NACISNIJ USTAW

3 Naciśnij [USTAW].

- Na wyświetlaczu pojawi się kursor ( ).

4 Wpisz bieżący dzień/miesiąc/rok, wybierając po 2 cyfry dla każdej wartości.

Na przykład: 10 sierpnia 2006

Naciśnij [1][0] [0][8] [0][6].

5 Wpisz bieżącą godzinę/minutę, wybierając po 2 cyfry dla każdej wartości. Naciśnij kilkakrotnie 【*】 aby wybrać “AM”, “PM” lub zegar 24-godzinny.

Na przykład: 3:15 PM (zegar 12-godzinny)

1. Naciśnij [0][3] [1][5].

1. Naciśnij kilkakrotnie 【★】 aby wyświetlić "PM".

7 Aby zakończyć naciśnij przycisk [MENU]

Uwaga:

- Telefaks odbiorcy będzie drukował na górze każdej odebranej strony datę i godzinę ustawioną w urządzeniu nadawcy.

- Zegar pracuje z dokładnością ±60 sekund na miesiąc.

Poprawianie błędów

Naciśnij [◀] lub [▶], aby przesunąć kursor do błędnej cyfry i wpisz właściwą.

2.6 Twoje logo

Logo stanowi zwykle nazwisko użytkownika lub nazwa firmy.

[USTAW] [◀][▶][+][-] [MENU] 1 2 3 4 5 6 7 8 9 * 0 # [R] [STOP] [WYL. MIKROFONU]

1 Naciśnij [MENU].

USTAWIENIA SYST NACISNIJ [◀ ▶ ]

2 Naciśnij [#], a następnie [0][2].

LOGO NACISNIJ USTAW

3 Naciśnij [USTAW].

- Na wyświetlaczu pojawi się kursor ( ).

LOGO=

4 Wpisz swoje logo, używając maks. 30 znaków. Szczegóły znajdziesz w tabeli znaków zamieszczonej poniżej.

5 Naciśnij [USTAW].

PARAMETR [ ]

6 Aby zakończyć naciśnij przycisk [MENU]

Uwaga:

- Logo będzie drukowane na górze każdej strony odebranej z twojego telefaksu.

Wybieranie liter na klawiaturze

Klawiatura Litery
[1]	Spacja # & ' ()* , - . / 1
[2]	A A B C C 2
	a b c 2
[3]	D E E F 3
	d e f 3Litery
Klawiatura
[4]	G H I 4
	g h i 4
[5]	J K L Ł 5
	j k l 5
[6]	M N Ý O Ó 6
	m n o 6
[7]	P Q R S Ś 7
	p q r s 7
[8]	T U V 8
	t u v 8
[9]	W X Y Z Ż Ż 9
	w x y z 9
[0]	Spacja 0
[*]	Przełącza wielkie i małe litery.
[R]	Wstawianie łącznika.
[WYŁ.MIKROFONU]	Wstawianie spacji.
[STOP]	Kasowanie cyfry.

Uwaga:

• W celu wpisania innego znaku przyporządkowanego temu samemu przyciskowi naciśnij przycisk [▶], aby przesunąć kursor na następną pozycję.
• Następujące znaki nie są wyświetlane jako male litery:

AĆEŁNÓŚŻŻ

Aby wpisać swoje logo

Na przykład: "BILL"

1. Naciśnij [2] 3 razy.

LOGO=B

1. Naciśnij [4] 3 razy.

LOGO=B I

1. Naciśnij [5] 3 razy.

LOGO=BIL

1. Naciśnij [▶], aby przesunąć kursor do następnej pozycji i n a c i śr[5]3 razy.

LOGO=BIL

Przełączanie między wielkimi i małymi literami

Naciskając przycisk [★] można przełączyć wielkie litery na małe iodwrotnie.

1. Naciśnij [2] 3 razy.

LOGO=B

1. Naciśnij [4] 3 razy.

LOGO=B I

1. Naciśnij [★].

LOGO=B i

1. Naciśnij [5] 3 razy.

LOGO=Bi 1

Poprawianie błędów

1. Naciśnij [◀] lub [▶], aby przesunąć kursor do niewłaściwej litery.
2. Naciśnij [STOP].

- Aby wykasować wszystkie litery, naciśnij i przytrzymaj przycisk [STOP]

1. Wpisz właściwą literę.

Wybieranie liter za pomocą przycisków [+] lub [-]

Zamiast korzystania z klawiatury znaki można wpisywać przy użyciu przycisków [+] lub [-].

1. Naciśnij kilkakrotnie przycisk [-], aby wyświetlić wymaganą literę. Znaki są wyświetlane w następującej kolejności:

- Naciśnięcie przycisku [+] powoduje odwrócenie kolejności.

1. Aby wpisać literę, naciśnij przycisk [▶].
2. Aby wpisać następną literę, zacznij ponownie od punktu 1.

Uwaga:

- Następujące znaki nie są wyświetlane jako małe litery:

AĆEŁNÓŚŻŻ

2.7 Twój numer faksu

2 Naciśnij [‡], a następnie [0][3].

NR FAKSU NACISNIJ USTAW

3 Naciśnij [USTAW].

- Na wyświetlaczu pojawi się kursor (☐).

NR=

4 Wpisz swój numer faksu, używając maks. 20 cyfr.

Na przykład:

NR=1234567

• Aby wstawić “+”, naciśnij [★].
• Aby wstawić odstęp, naciśnij [#].
• Aby wstawić łącznik, naciśnij [R].

5 Naciśnij [USTAW]

PARAMETR [ ]

6 Aby zakończyć naciśnij przycisk [MENU].

Uwaga:

- Numer faksu będzie drukowany na górze każdej strony odebranej z twojego telefaksu.

Poprawianie błędów

1. Naciśnij [◀] lub [▶], aby przesunąć kursor do niewłaściwej cyfry.
2. Naciśnij [STOP].

- Aby wykasować wszystkie cyfry, naciśnij i przytrzymaj przycisk [STOP].

1. Wprowadź poprawną cyfrę.

3.1 Książka telefoniczna

Książka telefoniczna umożliwia wykonywanie połączeń bez potrzeby ręcznego wybierania numeru. W książce telefonicznej telefaksu można zapisać 100 nazwisk i numerów telefonicznych.

- Także przy wysyłaniu faksów można korzystać z książki telefonicznej (str. 29).

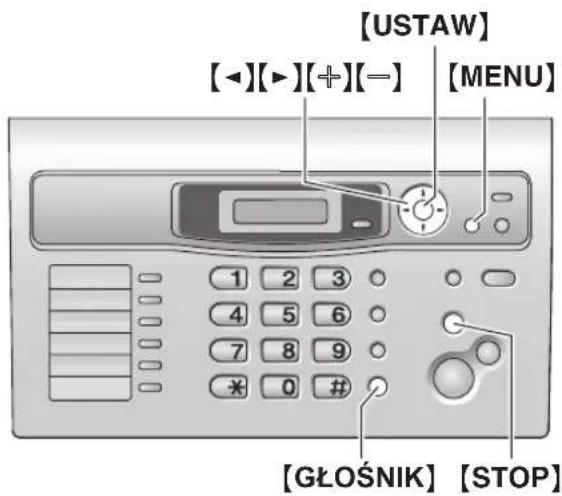

[USTAW] [◀][▶][+][-] [MENU] 1 2 3 4 5 6 7 8 9 * 0 # [GŁOŚNIK] [STOP]

3.1.1 Zapisywanie abonentów w książce telefonicznej

1 Naciśnij kilkakrotnie [MENU], aby wyświetlić "KSIAZKA USTAW".
2 Naciśnij [▶].
- Na wyświetlaczu na chwilę pojawi się liczba możliwych do wykonania wpisów w książce telefonicznej.
3 Wprowadź nazwisko (maks. 16 liter) (patrz instrukcja na str. 18).
4 Naciśnij [USTAW].
5 Wpisz numer telefonu, używając maks. 24 cyfr.
6 Naciśnij [USTAW]
- Aby zaprogramować innych abonentów, powtórz czynności od punktu 3 do 6.
7 Aby zakończyć naciśnij przycisk [MENU].

Uwaga:

- Zarejestrowane elementy można sprawdzić, drukując listę numerów telefonicznych (str. 63).

Poprawianie błędów

1. Naciśnij [◀] lub [▶], aby przesunąć kursor do niewłaściwej litery/cyfry.
2. Naciśnij [STOP].
3. Aby wykasować wszystkie litery/cyfry, naciśnij i przytrzymaj przycisk [STOP].
4. Wpisz właściwą literę/cyfrę.

3.1.2 Wykonywanie połączenia telefonicznego przy użyciu podręcznej książki telefonicznej

Aby można było korzystać z tej funkcji, należy zapisać nazwy i numery telefoniczne abonentów w książce telefonicznej (str. 21).

1 Naciśnij [▶].
- Upewnij się, że podajnik dokumentów jest pusty.

2 Naciśnij kilkakrotnie [+] lub [-], aby wyświetlić wymagany zapis.

3 Podnieś słuchawkę lub naciśnij przycisk [GŁOŚNIK].

- Urządzenie automatycznie wybierze numer.

Wyszukiwanie nazwiska wg inicjału Na przykład: "LISA"

1. Naciśnij [▶].

2. Upewnij się, że podajnik dokumentów jest pusty.

3. Naciśnij przycisk [+] lub [=], aby otworzyć książkę telefoniczną.

4. Naciskaj przycisk [5], aż zostanie wyświetlone nazwisko rozpoczynające się na literę “I” (patrz tablica znaków na str. 18).

5. Aby wyszukać symbole, naciśnij przycisk [1].

6. Naciśnij kilkakrotnie [—], aby wyświetlić "LISA".

- Aby zatrzymać wyszukiwanie, naciśnij przycisk [STOP].

- Aby wybrać wyświetlony numer, podnieś słuchawkę lub naciśnij przycisk【GŁOŚNIK】.

3.1.3 Edycja zarejestrowanego nazwiska i numeru telefonicznego

1 Naciśnij [▶].
- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.
2 Naciśnij kilkakrotnie [+] lub [-], aby wyświetlić wymagany zapis.
3 Naciśnij [MENU].
4 Naciśnij [★].
- Jeżeli nie chcesz edytować nazwiska, przejdź do punktu 6.
5 Możesz teraz poprawić nazwisko. Szczegółową procedurę zapisywania można znaleźć na str. 21.
6 Naciśnij [USTAW].
- Jeżeli nie chcesz edytować numeru, przejdź do punktu 8.
7 Możesz teraz zmienić lub poprawić numer telefoniczny. Szczegółową procedurę zapisywania można znaleźć na str. 21.
8 Naciśnij [USTAW].
- Aby edytować inne wpisy, powtórz czynności od punktu 2 do 8.
9 Aby zakończyć naciśnij przycisk [STOP].

3.1.4 Usuwanie zarejestrowanego nazwiska i numeru telefonicznego

1 Naciśnij [▶]. • Upewnij się, że podajnik dokumentów jest pusty.

3. Telefon

2 Naciśnij kilkakrotnie (+) lub (−), aby wyświetlić wymagany zapis.
3 Naciśnij [MENU].
4 Naciśnij [#].

- Aby przerwać kasowanie, naciśnij [STOP].

5 Naciśnij [USTAW]

- Aby usunąć inne elementy, powtórz czynności od punktu 2 do 5.

6 Aby zakończyć naciśnij przycisk [STOP].

3.2 Wybieranie jednoprzyciskowe

Funkcja wybierania jednoprzyciskowego umożliwia szybki dostęp do często używanych numerów telefonicznych.

3.2.1 Zapisywanie numerów do wybierania jednoprzyciskowego

• Pozycji 1-3 wybierania jednoprzyciskowego można użyć alternatywnie jako przycisków funkcji rozsyłania (str. 29).
• Także przy wysyłaniu faksów można korzystać z funkcji wybierania jednoprzyciskowego (str. 29).

Klawiatura wybierania jednoprzyciskowego [◀][▶][+][−] [USTAW] [MENU] 1 2 3 4 5 6 7 8 9 * 0 # [DOLNY] [GŁOŚNIK] [STOP]

1 Naciśnij kilkakrotnie [MENU], aby wyświetlić "KSIAZKA USTAW".
2 Wybierz odpowiedni przycisk klawiatury wybierania jednoprzyciskowego.

Dla pozycji 1–3:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego, a następnie kilkakrotnie (+) lub (−), aby wybrać “TRYB WYBIER.” i n a c i śnij przycisł [USTAW].

Dla pozycji 4–5:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 6–10:

Naciśnij [DOLNY], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

3 Wprowadź nazwisko (maks. 16 liter) (patrz instrukcja na str. 18).
4 Naciśnij [USTAW].

5 Wpisz numer telefonu, używając maks. 24 cyfr.
6 Naciśnij [USTAW].

- Aby zaprogramować innych abonentów, powtórz czynności od punktu 2 do 6.

7 Aby zakończyć naciśnij przycisk [STOP].

Uwaga:

- Zarejestrowane elementy można sprawdzić, drukując listę numerów telefonicznych (str. 63).

Poprawianie błędów

1. Naciśnij [◀] lub [▶], aby przesunąć kursor do niewłaściwej litery/cyfry.
2. Naciśnij [STOP].

- Aby wykasować wszystkie litery/cyfry, naciśnij i przytrzymaj przycisk [STOP].

1. Wpisz właściwą literę/cyfrę.

3.2.2 Uzyskiwanie połączeń przy użyciu wybierania jednoprzyciskowego

Aby korzystać z tej funkcji, należy wcześniej zarejestrować nazwy i numery telefoniczne abonentów dla funkcji wybierania jednoprzyciskowego.

1 Podnieś słuchawkę lub naciśnij przycisk [GŁOŚNIK].
2 Wybierz odpowiedni przycisk klawiatury wybierania jednoprzyciskowego.

Dla pozycji 1–5:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 6–10:

Naciśnij [DOLNY], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

- Urządzenie automatycznie wybierze numer.

3.2.3 Edycja zarejestrowanego nazwiska i numeru telefonicznego

1 Naciśnij [▶].
- Upewnij się, że podajnik dokumentów jest pusty.
2 Naciśnij kilkakrotnie (+) lub (−), aby wyświetlić wymagany zapis.
3 Naciśnij [MENU].
4 Naciśnij [※].

- Jeżeli nie chcesz edytować nazwiska, przejdź do punktu 6.

5 Możesz teraz poprawić nazwisko. Szczegółową procedurę zapisywania można znaleźć na str. 22.
6 Naciśnij [USTAW].

- Jeżeli nie chcesz edytować numeru, przejdź do punktu 8.

7 Możesz teraz zmienić lub poprawić numer telefoniczny.

Szczegółową procedurę zapisywania można znaleźć na str. 22.

8 Naciśnij [USTAW].

- Aby edytować inne wpisy, powtórz czynności od punktu 2 do 8.

9 Aby zakończyć naciśnij przycisk [STOP].

3.2.4 Usuwanie zarejestrowanego nazwiska i numeru telefonicznego

1 Naciśnij [▶].

- Upewnij się, że podajnik dokumentów jest pusty.

2 Naciśnij kilkakrotnie [+] lub [=], aby wyświetlić wymagany zapis.

3 Naciśnij [MENU].

4 Naciśnij [#].

- Aby przerwać kasowanie, naciśnij [STOP].

5 Naciśnij [USTAW].

- Aby usunąć inne elementy, powtórz czynności od punktu 2 do 5.

6 Aby zakończyć naciśnij przycisk [STOP].

3.3 Usługa identyfikacji abonenta wywołującego

Telefaks może realizować usługę identyfikacji abonenta wywołującego, w standardzie FSK jeżeli taka funkcja jest w ofercie firmy telekomunikacyjnej. Aby móc korzystać z funkcji identyfikacji abonenta wywołującego, należy wykupić abonament na tę usługę.

Uwaga ważne:

• Urządzenie jest zgodne z "protokołem łącza abonenckiego opartym na FSK" w standardzie ETS (Europejski Standard Telekomunikacyjny) i może realizować tylko podstawowe funkcje CLIP (Identyfikacja abonenta wywołującego).
• Urządzenie będzie wyświetlać tylko numer telefonu i nazwisko abonenta wywołującego.
• Urządzenie nie może realizować dodatkowych funkcji z zakresu usług telekomunikacyjnych.
• Urządzenie nie może realizować usług opartych o "protokół łącza DTMF".
• W zależności od usług oferowanych przez lokalną centralę telefoniczną data/godzina połączenia oraz nazwisko abonenta wywołującego mogą nie być wyświetlane.

Wcześniej należy upewnić się, że następujący licznik dzwonków jest ustawiony na 2 lub więcej.

– Ustawienia dzwonka dla trybu FAKS (funkcja #06 na str. 40)

– Ustawienia dzwonka dla trybu TEL/FAKS (funkcja #78 na str. 44)

3.3.1 Jak wyświetlana jest informacja o abonencie wywołującym

Nazwisko abonenta wywołującego lub jego numer telefonu pojawi się na wyświetlaczu po 1-szym dzwonku. Użytkownik może wówczas zdecydować, czy odbiera połączenie, czy nie. Urządzenie automatycznie zapisze informacje o abonencie wywołującym (nazwisko, numer telefonu i godzinę połączenia) dla ostatnich 30 połączeń. Informacje o abonencie wywołującym są przechowywane w kolejności od najnowszego do najdawniejszego połączenia. Kiedy zostanie odebrane 31 połączenie, informacje o najstarszym połączeniu zostaną skasowane. Informacje o abonentach wywołujących można przeglądać po kolei na wyświetlaczu (str. 24) lub wydrukować listę identyfikacyjną abonentów wywołujących (str. 63).

• Wyświetlane informacje o abonencie wywołującym obejmują maks. 16 liter nazwiska i 22 cyfry numeru telefonicznego.
• Jeśli odebrano informacje o abonencie wywołującym i dany numer telefonu jest zarejestrowany w pamięci wybierania jednoprzyciskowego lub w książce telefonicznej urządzenia, wyświetlone zostanie zapisane nazwisko.
• Jeżeli telefaks jest przyłączony do centrali abonenckiej (PBX), informacje o abonentach wywołujących mogą nie być odbierane prawidłowo. Sprawdź u dostawcy centrali.
• Jeżeli telefaks nie może odebrać informacji o abonencie wywołującym, na wyświetlaczu pojawią się następujące komunikaty:

- "POZA OBSZAREM": Abonent dzwoni z miejsca, gdzie nie ma możliwości identyfikacji abonentów wywołujących.

• "DANE ZASTRZEZON.": Abonent ma włączony zakaz identyfikacji.
• "POL.ZAMIEJSC.": Abonent uzyskał połączenie zamiejscowe.

Sprawdzanie informacji o abonencie wywołującym przez wydrukowanie listy identyfikacyjnej

– Aby wydrukować listę ręcznie, patrz str. 63.
- Aby telefaks drukował listę automatycznie zawsze po 30 połączeniach, uruchom funkcję #26 (str. 41).

3.4 Przeglądanie informacji o abonentach wywołujących i oddzwanianie

Użytkownik może w prosty sposób przejrzeć informacje o abonentach wywołujących oraz oddzwonić do niego.

Uwaga ważne:

- Oddzwanianie nie jest możliwe, jeśli informacje o abonencie wywołującym nie zawierają numeru telefonu.

W trybie gotowości na wyświetlaczu pokazana zostanie liczba nowych połączeń.

Na przykład:

10 NOWYCH ROZM 10:59

[IDENTYFIKACJA NUMERU] [+][-] 1 2 3 4 5 6 7 8 9 * 0 # [GŁOŚNIK][STOP] [START]

1 Naciśnij [IDENTYFIKACJA NUMERU].

- Na wyświetlaczu pokazana zostanie liczba nowych połączeń.

2 Naciśnij przycisk [+], aby przejrzeć informacje o abonentach wywołujących, zaczynając od najnowszego połączenia.

• Naciśnięcie przycisku [—] powoduje odwrócenie kolejności wyświetlania.
• Aby przerwać przeglądanie, naciśnij [STOP].

3 Aby oddzwonić pod dany numer, podnieś słuchawkę lub naciśnij przycisk [GŁOŚNIK].

• Urządzenie automatycznie wybierze numer.
• Aby wysłać dokument, włóż dokument STRONA ZADRUKOWANĄ W DÓŁ i naciśnij przycisk [START].

Zmiana sposobu wyświetlania informacji o abonencie wywołującym

Naciskaj przycisk [IDENTYFIKACJA NUMERU] po wyświetleniu informacji o abonencie wywołującym.

Na przykład:

SAM LEE 11:20 20 LIP ✓ 1345678901 11:20 20 LIP ✓

- Znak √ na wyświetlaczu oznacza, że informacje o tym wywołaniu były już oglądane lub oddzwoniono już pod ten numer.

Informacje na wyświetlaczu podczas przeglądania

• Gdy aparat nie mógł odebrać nazwiska, na wyświetlaczu pojawi się komunikat "BRAK NAZWY".
• Jeśli nie odebrano żadnych wywołań, na wyświetlaczu pojawi się komunikat "BRAK DANYCH".

3.5 Edycja numeru telefonu abonenta wywołującego przed oddzwonieniem

- Rozlóż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

1 Naciśnij [IDENTYFIKACJA NUMERU].
2 Naciśnij kilkakrotnie (+) lub (−), aby wyświetlić wymagany zapis.
3 Naciśnij kilkakrotnie [IDENTYFIKACJA NUMERU], aby wyświetlić numer telefonu.
4 Aby przed numerem telefonu wpisać cyfrę, naciśnij odpowiedni przycisk na klawiaturze ([0] do [9]). - Można także przejść w tryb edycji, naciskając [*].
5 Aby oddzwonić pod edytowany numer, podnieś słuchawkę lub naciśnij przycisk [GŁOŚNIK].
- Urządzenie automatycznie wybierze numer.
- Aby wysłać dokument, włóż dokument STRONĄ ZADRUKOWANĄ W DÓŁ i naciśnij przycisk [START].

Uwaga:

- Edytowany numer telefonu nie zostanie zapisany w informacjach o abonentach wywołujących. Aby zapisać go w książce telefonicznej, patrz str. 26.

Poprawianie błędów

1. Naciśnij [◀] lub [▶], aby przesunąć kursor do niewłaściwej cyfry.
2. Naciśnij [STOP] aby skasować cyfrę.
3. Wprowadź poprawną cyfrę.

3.6 Usuwanie informacji o abonentach wywołujących

- Rozlóż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

3.6.1 Usuwanie wszystkich informacji o abonentach wywołujących

1 Naciśnij kilkakrotnie [MENU], aby wyświetlić "USTAW.IDENTYFIK".
2 Naciśnij [USTAW]
- Wyświetlony zostanie komunikat "KAS. LISTE IDENT".
3 Naciśnij [USTAW]
- Aby przerwać usuwanie, naciśnij [STOP], a potem [MENU].
4 Naciśnij [USTAW]

5 Aby zakończyć naciśnij przycisk [STOP].

3.6.2 Usuwanie informacji o wybranym abonencie wywołującym

1 Naciśnij [IDENTYFIKACJA NUMERU].
2 Naciśnij kilkakrotnie [+] lub [-], aby wyświetlić wymagany zapis.
3 Naciśnij [◀].
- Aby przerwać kasowanie, naciśnij [STOP] 2 razy.
4 Naciśnij [USTAW].
- Aby usunąć inne elementy, powtórz czynności od punktu 2 do 4.
5 Aby zakończyć naciśnij przycisk [STOP].

3.7 Zapisywanie informacji o abonencie wywołującym w książce telefonicznej/w pamięci wybierania jednoprzyciskowego

Uwaga ważne:

- Ta funkcja nie jest dostępna, jeśli informacje o abonencie wywołującym nie zawierają numeru telefonu.

3.7.1 Książka telefoniczna

[USTAW] [▶][+][-] [MENU] 1 2 3 4 5 6 7 8 9 * 0 # [IDENTYFIKACJA NUMERU]

1 Naciśnij [IDENTYFIKACJA NUMERU].
2 Naciśnij kilkakrotnie [+] lub [-], aby wyświetlić wymagany zapis.
3 Naciśnij [MENU].
4 Naciśnij [▶].

- Jeżeli nie chcesz edytować nazwiska, przejdź do punktu 6.

5 Jeśli chcesz dodać nazwisko, wpisz je, używając maksymalnie 16 znaków (str. 18).
6 Naciśnij [USTAW].

- Jeśli konieczna jest edycja numeru, patrz str. 25.

7 Naciśnij [USTAW]

Uwaga:

• Numery zarejestrowane w książce telefonicznej można sprawdzić, drukując listę numerów telefonicznych (str. 63).
  • Edycję nazwisk opisano na str. 21.
• Jeśli informacje o abonencie wywołującym nie zawierają nazwiska, wpisz je ręcznie. Wskazówki znajdziesz na str. 21.

3.7.2 Wybieranie jednoprzyciskowe

Klawiatura wybierania jednoprzyciskowego

[USTAW] [+][-] [MENU] 1 2 3 4 5 6 7 8 9 * 0 # [DOLNY] [IDENTYFIKACJA NUMERU]

1 Naciśnij [IDENTYFIKACJA NUMERU].
2 Naciśnij kilkakrotnie (+) lub (−), aby wyświetlić wymagany zapis.
3 Naciśnij [MENU].
4 Wybierz przycisk klawiatury wybierania jednoprzyciskowego.

Dla pozycji 1–3:

Naciśnij odpowiedni przycisk klawiatury wybierania jednoprzyciskowego, a następnie kilkakrotnie [+] lub [-], aby wybrać "TRYB WYBIER." i n a c i śnij przycis[JUSTAW].

Dla pozycji 4–5:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 6–10:

Naciśnij [DOLNY], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

- Jeżeli nie chcesz edytować nazwiska, przejdź do punktu 6.

5 Jeśli chcesz dodać nazwisko, wpisz je, używając maksymalnie 16 znaków (str. 18).

6 Naciśnij [USTAW].

- Jeśli konieczna jest edycja numeru, patrz str. 25.

7 Naciśnij [USTAW].

Uwaga:

• Numery zarejestrowane w pamięci wybierania jednoprzyciskowego można sprawdzić, drukując listę numerów telefonicznych (str. 63).
• Edycję nazwisk opisano na str. 22.
• Jeśli informacje o abonencie wywołującym nie zawierają nazwiska, wpisz je ręcznie. Wskazówki znajdziesz na str. 22.
• Jeśli wpiszesz nowe dane dla przycisku wybierania jednoprzyciskowego, który został już wcześniej zaprogramowany, poprzedni wpis zostanie zastąpiony.
• Pozycji 1-3 wybierania jednoprzyciskowego można użyć alternatywnie jako przycisków funkcji rozsyłania (str. 29).

4.1 Wysyłanie dokumentów ręcznie

[USTAW] [+][-] [GŁOŚNIK] [POWT./PAUZA] [STOP] [START] [SZYBKE SKANOWANIE]

1 Dostosuj szerokość prowadnic (①) do rzeczywistego rozmiaru dokumentu.
2 Włóż dokument (maks. 15 arkuszy) STRONA ZADRUKOWANĄ W DÓŁ, aż telefaks pobierze dokument i i usłyszysz pojedynczy sygnał dźwiękowy.
- Jeśli prowadnice dokumentu nie są odpowiednio ustawione, popraw je.
3 Jeżeli to konieczne, naciśnij kilkakrotnie [+] lub [-], aby wybrać żądaną rozdzielczość.
4 Naciśnij [GŁOŚNIK].
5 Wybierz numer faksu.
6 Kiedy usłyszysz sygnał faksowy:

Naciśnij [START].

Kiedy drugi abonent odbierze:

Podnieś słuchawkę i poproś o naciśnięcie przycisku START. Kiedy usłyszysz sygnał faksowy, naciśnij [START].

Uwaga:

- Po naciśnięciu przycisku [START] można odłożyć słuchawkę.

Aby zatrzymać wysyłanie

Naciśnij [STOP].

Ustawianie rozdzielczości

Wybierz odpowiednią rozdzielczość, zależnie od rodzaju dokumentu.

• "STANDARD": Dla dokumentów drukowanych lub maszynopisów o czcionce normalnej wielkości.
• "DOKLADNA": Dla dokumentów o małej czcionce.
• "BARDZO DOK.": Dla dokumentów o bardzo małej czcionce. Ustawienie działa tylko wtedy, kiedy telefaks drugiego abonenta także obsługuje tę opcję.
• "FOTO": Dla oryginałów zawierających fotografie, rysunki o wielu odcieniach itp.

- "MIX" (zdjęcia i tekst): Dla dokumentów zawierających fotografie i tekst.

• Używanie ustawień "DOKŁADNA", "BARDZO DOK.", "FOTO" oraz "MIX" powoduje wydłużenie czasu transmisji.
• Jeżeli ustawienie rozdzielczości zostało zmienione podczas pobierania dokumentu, obowiązywać będzie od następnej strony.

Jak powtórzyć ostatnio wybierany numer

1. Naciśnij [POWT./PAUZA].

2. Naciśnij [START].

3. Jeśli linia jest zajęta, urządzenie automatycznie powtórzy wybieranie numeru do 5 razy.

4. Aby anulować automatyczne powtarzanie numeru naciśnij [STOP] a n a s t ępn [USTAW].

Jak wysłać więcej niż 15 stron na raz

Włóż pierwszych 15 stron dokumentu. Kiedy telefaks pobierze ostatnią kartkę dodaj kolejne (maks. 15 arkuszy) na wierzch pobieranej strony.

Wcześniejsze wybieranie numeru faksu

Można wybrać numer faksu przed włożeniem dokumentu. Jest to wygodne, jeśli na przykład wybierany numer jest zapisany na dokumencie.

1. Wprowadź numer faksu.
2. Wsuń dokument.
3. Naciśnij [START].

Wysyłanie z pamięci (Funkcja szybkiego skanowania)

Przed wysłaniem dokumentu można zeskanować go do pamięci.

1. Wsuń dokument.
2. Naciśnij [SZYBKIE SKANOWANIE].
3. Wprowadź numer faksu.
4. Naciśnij [START].

Rezerwacja transmisji faksowej (Podwójny dostęp)

Można zarezerwować wysyłanie dokumentu faksowego, nawet gdy urządzenie odbiera faks lub wysyła faks z pamięci.

– Maks. 3 rezerwacje podczas wysyłania
– Maks. 4 rezerwacje podczas odbierania

1. Włóż dokument podczas odbierania faksu lub transmisji z p a m i ęci.
2. Wybierz numer faksu przy użyciu klawiatury, wybierania jednoprzyciskowego lub książki telefonicznej.

3. Naciśnij [START].

- Telefaks pobierze dokument, zeskanuje i zachowa w pamięci. Następnie urządzenie prześle dane. Jeżeli dokument przekroczy pojemność pamięci, transmisja zostanie anulowana. Należy wtedy wysłać cały dokument ręcznie.

Raport nadawania

Raport transmisji umożliwia sprawdzenie rezultatów ostatniej transmisji. Aby raport transmisji mógł zostać wydrukowany, funkcja #04 musi być włączona (str. 40). Komunikaty o błędach są objaśnione na str. 46.

Drukowanie rejestru automatycznego

Rejestr automatyczny prezentuje drukowany zapis 30 ostatnich transmisji. Aby wydrukować listę ręcznie, patrz str. 63. Aby raport był drukowany automatycznie po każdych 30 połączeniach faksowych, należy włączyć funkcję #22 (str. 41). Komunikaty o błędach są objaśnione na str. 46.

4.2 Wymagania dotyczące dokumentów

Minimalny format dokumentu

Maksymalny format dokumentu

216 mm 600 mm

Efektywny obszar skanowania

- Skanowany będzie obszar oznaczony kolorem szarym.

4 mm 4 mm 4 mm 4 mm 208 mm 216 mm

Gramatura papieru

• Pojedynczy arkusz: 45 g/m ^2 do 90 g/m ^2
• Wiele arkuszy: 60 g/m ^2 do 80 g/m ^2

Uwaga:

• Usuń spinacze, zszywki lub inne elementy łączące papier.
• Nie wolno wysyłać niżej wymienionych rodzajów dokumentów: (Należy zrobić kopię za pomocą innego urządzenia i przesłać ją zamiast oryginału.)
• Papier po obróbce chemicznej, np. kalka maszynowa lub inny papier kopiujący
• P a p i e r z ładunkiem elektrostatycznym
• Papier mocno pognieciony, pofaldowany lub podarty

– Papier powlekany
– Papier z mało wyrażnym obrazem
- Papier z prześwitującym nadrukiem z drugiej strony arkusza (np. gazeta)

• Sprawdź, czy atrament, tusz lub korektor są suche.
• Aby wysłać dokument o szerokości mniejszej niż 210 mm, zalecane jest zrobienie kopii oryginalnego dokumentu na papierze formatu A4 lub Letter i wysłanie skopiowanej wersji dokumentu.

4.3 Wysyłanie dokumentów przy użyciu funkcji wybierania jednoprzyciskowego i książki telefonicznej

Aby można było korzystać z tej funkcji, należy zarejestrować nazwy i numery telefoniczne abonentów w pamięci wybierania jednoprzyciskowego i w książce telefonicznej (str. 21, 22).

- Rozlóż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

1 Dostosuj szerokość prowadnic do rzeczywistego rozmiaru dokumentu.

2 Włóż dokument (maks. 15 arkuszy) STRONA ZADRUKOWANĄ W DÓŁ, aż telefaks pobierze dokument i i usłyszysz pojedynczy sygnał dźwiękowy.

- Jeśli prowadnice dokumentu nie są odpowiednio ustawione, popraw je.

3 Jeżeli to konieczne, naciśnij kilkakrotnie [+] lub [-], aby wybrać żądaną rozdzielczość (str. 27).

4 Wprowadź numer faksu.

Dla pozycji 1–5:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 6–10:

Naciśnij [DOLNY], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Przy użyciu książki telefonicznej:

Naciśnij [▶], a następnie kilkakrotnie [÷] lub [=], aby wyświetlić żądany element.

5 Naciśnij [START].

Automatyczne powtarzanie wybierania

Jeżeli linia jest zajęta lub jeśli nikt nie odbiera, telefaks automatycznie powtórzy wybieranie do 5 razy.

- Aby anulować automatyczne powtarzanie numeru naciśnij [STOP] a następnie [USTAW].

Jeżeli telefaks nie wysyła dokumentów

- Sprawdź, czy numer został wpisany prawidłowo i czy jest to numer faksu.

- Upewnij się, że drugi telefaks odpowiada, włączając funkcję sygnału łączenia (funkcja #76 na str. 44).

4.4 Rozsyłanie dokumentów

Wybranie dla funkcji rozsyłania numerów z pamięci wybierania jednoprzyciskowego i z książki telefonicznej (str. 21, 22) umożliwia wysyłanie tego samego dokumentu do wielu odbiorców (maks. 20 odbiorców). Zaprogramowane pozycje pozostaną w pamięci rozsyłania, umożliwiając często korzystanie z tej funkcji.

- Funkcja rozsyłania korzysta z przycisków 1–3. Wybieranie jednoprzyciskowe tej pozycji zostanie wykasowane.

- Rozłoż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

4.4.1 Programowanie adresatów dla funkcji rozsyłania

1 Naciśnij kilkakrotnie [MENU], aby wyświetlić "KSIAZKA USTAW".

2 Wybierz odpowiedni przycisk funkcji rozsyłania.

Rozsyłanie 1-2:

1. Naciśnij przycisk wybranej pozycji [ROZSYŁANIE].

2. Naciśnij kilkakrotnie [+]lub [-], aby wybrać ustawienie "ROZSYLANIE".

Rozsyłanie nietypowe:

1. Naciśnij [ROZSYŁ. NIETYPOWE].

2. Naciśnij kilkakrotnie [+]lub [=], aby wybrać ustawienie "ROZYL.NIETYP".

3 Naciśnij [USTAW].

4 Programowanie adresatów.

Dla pozycji 1–5:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 6–10:

Naciśnij [DOLNY], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Przy użyciu książki telefonicznej:

Naciśnij kilkakrotnie (+) lub [−], aby wyświetlić wymagany element i naciśnij przycisk [USTAW].

Numery wpisane ręcznie na klawiaturze (tylko dla funkcji ROZSYŁANIE NIETYPOWE):

Wybierz numer faksu i naciśnij przycisk [USTAW].

• Jeżeli pomylisz się przy wyborze adresatów, usuń wybrany element, naciskając przycisk [STOP].
• Aby dodać innych adresatów (maks. 20 pozycji), powtórz czynności opisane w tym punkcie.

5 Po zaprogramowaniu wszystkich adresatów, naciśnij przycisk [USTAW].

- Aby zaprogramować następny przycisk funkcji rozsyłania, powtórz czynności od punktu 2 do 5.

6 Aby zakończyć naciśnij przycisk [STOP].

Uwaga:

- Możesz sprawdzić zaprogramowanych adresatów, drukując listę wysyłkową (str. 63).

4.4.2 Dodawanie nowego adresata dla funkcji rozsyłania

Po początkowym zaprogramowaniu można nadal dodawać nowe pozycje (aż do osiągnięcia łącznej liczby 20 odbiorców).

1 Naciśnij [▶].

- Upewnij się, że podajnik dokumentów jest pusty.

2 Naciśnij kilkakrotnie [+] lub [−], aby wyświetlić wymaganą funkcję rozsyłania ("", "" lub "<ROZSYL.NIETYP").

3 Naciśnij [MENU].

4 Naciśnij [★].

5 Naciśnij kilkakrotnie [÷] lub [=], aby wyświetlić adresata, którego numer chcesz dodać do listy.

6 Naciśnij [USTAW]

- Aby dodać kolejne elementy, powtórz czynności z punktów 5 i 6 (maks. 20 pozycji).

7 Aby zakończyć naciśnij przycisk [STOP].

Uwaga:

- Dodając nowych adresatów do pamięci ROZSYŁANIA NIETYPOWEGO można wybrać tylko zarejestrowanych adresatów.

4.4.3 Usuwanie danych adresata z funkcji rozsyłania

1 Naciśnij [▶].

- Upewnij się, że podajnik dokumentów jest pusty.

2 Naciśnij kilkakrotnie [+] lub [-], aby wyświetlić wymaganą funkcję rozsyłania ("", "" lub "").

3 Naciśnij [MENU].

4 Naciśnij [#].

5 Naciśnij kilkakrotnie [+] lub [=], aby wyświetlić adresata, którego numer chcesz usunąć z listy.

- Aby przerwać kasowanie, naciśnij [STOP].

6 Naciśnij [USTAW]

7 Naciśnij [USTAW].

- Aby usunąć inne elementy, powtórz czynności od punktu 5 do 7.

8 Aby zakończyć naciśnij przycisk [STOP]

4.4.4 Wysyłanie tego samego dokumentu do zaprogramowanych wcześniej adresatów

1 Wlóż dokument STRONA ZADRUKOWANĄ W DÓŁ.

2 Jeżeli to konieczne, naciśnij kilkakrotnie [+] lub [-], aby wybrać żądaną rozdzielczość (str. 27).

3 Naciśnij odpowiedni przycisk [ROZSYŁANIE] (1-2) lub [ROZSYŁ. NIETYPOWE].

- Telefaks pobierze dokument, zeskanuje i zachowa w pamięci. Następnie wyśle dokument po kolei do wszystkich zaprogramowanych abonentów.

- Po zakończeniu przesyłania dokument zostanie usunięty z pamięci, a telefaks automatycznie wydrukuje raport (raport z rozsyłania).

Uwaga:

- Po ustawieniu rozdzielczości na wartość "DOKŁADNA", "BARDZO DOK.", "FOTO" lub "MIX", liczba możliwych do wysłania stron zmniejszy się.

- Jeżeli dokument przekroczy pojemność pamięci, transmisja zostanie skasowana.

- Jeśli wybrany abonent jest zajęty lub nie odpowiada zostanie pominięty i wybrany ponownie później do 5 razy.

Kasowanie funkcji rozsyłania

1. Naciskaj przycisk [STOP], aż zostanie wyświetlone "ANULOWAC TRANS?".

2. Naciśnij [USTAW].

4.5 Wybór sposobu korzystania z telefaksu

Użytkownik może wybrać preferowany sposób korzystania z telefaksu odpowiednio do swoich potrzeb.

• U żywany tylko jako faks (tryb FAKS)
  – Używany głównie jako telefon (tryb TEL)
• U żywany jako telefon i/lub faks (tryb TEL/FAKS)
  – Używany w połączeniu z aparatem zgłoszeniowym

4.5.1 Używany tylko jako faks (tryb FAKS)

Twoja sytuacja

Osobną linię telefoniczną przeznaczyłeś tylko dla połączeń faksowych.

Ustawienia

Uruchom tryb FAKS (str. 33), naciskając przycisk[ODPOW.

AUTOM.】(funkcja jest aktywna jeśli kontrolka przycisku jest włączona).

[START] ODPOW. AUTOM.

Sposób odbierania faksów

Połączenia przychodzące będą odbierane jako transmisje dokumentów.

4.5.2 Używany głównie jako telefon (tryb TEL)

Twoja sytuacja

Chcesz osobiście odbierać połączenia. Przychodzące faksy muszą być odebrane ręcznie.

Ustawienia

Uruchom tryb TEL (str. 33), naciskając przycisk [ODPOW. AUTOM.]. (funkcja jest aktywna jeśli kontrolka przycisku jest wyłączona).

Uwaga:

- Upewnij się, że funkcja #73 została wcześniej ustawiona na "TEL" (str. 44).

Odbieranie połączeń telefonicznych i faksów

Musisz ręcznie odebrać każde połączenie.

Aby odebrać faks, naciśnij przycisk [START].

4.5.3 Używany jako telefon i/lub faks (tryb TEL/FAKS)

Twoja sytuacja

Chcesz odbierać połączenia telefoniczne osobiście, a dokumenty faksowe automatycznie bez sygnału dzwonka.

Ustawienia

Uruchom tryb TEL/FAKS (str. 34), naciskając kilkakrotnie przycisk [ODPOW. AUTOM].

Uwaga:

- Upewnij się, że funkcja #73 została wcześniej ustawiona na "TEL/FAKS" (str. 44).

Sposób odbierania połączeń telefonicznych i faksów

Kiedy odbierane jest połączenie telefoniczne, telefaks zadzwoni. Kiedy rozpoznany zostanie sygnał wywołania faksu, telefaks automatycznie odbierze dokument, bez dzwonienia.

4.5.4 Używany w połączeniu z aparatem zgłoszeniowym

Twoja sytuacja

Chcesz korzystać z telefaksu w połączeniu z aparatem zgłoszeniowym.

Ustawienia

Podłącz aparat zgłoszeniowy i ustaw w nim licznik dzwonków na mniej niż 4.

4. Telefaks

- Jeśli tryb automatycznego odbioru jest WŁĄCZONY, ustaw w telefaksie licznik dzwonków w trybie FAKS na więcej niż 4 (funkcja #06 na str. 40).

Odbieranie połączeń

Kiedy odbierane jest połączenie telefoniczne, aparat zgłoszeniowy nagra wiadomość.

4.6 Automatyczne odbieranie dokumentów – odbiór automatyczny włączony

4.6.1 Uruchamianie trybu FAKS

Naciśnij kilkakrotnie【ODPOW. AUTOM】, aby wyświetlić poniższy komunikat.

TRYB FAKS

- Świeci się kontrolka [ODPOW. AUTOM.].

ODPOW. AUTOM.

Sposób odbierania faksów

Urządzenie będzie automatycznie odpowiadać na wszystkie połączenia i odbierać transmisje faksowe.

Uwaga:

- Ilość dzwonków zanim telefaks odbierze połączenie w trybie FAKS można zmienić (funkcja #06 na str. 40).

4.7 Ręczne odbieranie dokumentów – odbiór automatyczny wyłączony

4.7.1 Uruchomienie trybu TEL

1 Upewnij się, że funkcja #73 została wcześniej ustawiona na "TEL" (str. 44).
2 Naciśnij kilkakrotnie [ODPOW. AUTOM.], aby wyświetlić poniższy komunikat.

TRYB TEL

- Kontrolka [ODPOW. AUTOM.] nie świeci się.

[STOP] [START] ODPOW. AUTOM.

Odbieranie połączeń telefonicznych i faksów

1. Aby odebrać połączenie, podnieś słuchawkę.
2. Kiedy:

– wymagany jest odbiór dokumentu,
– słychać ton wywołania faksu (powolny brzęczyk), lub
- nie słychać żadnego dźwięku,

naciśnij [START].

POLACZENIE.....

1. Odłóż słuchawkę.

2. Telefaks rozpoczęnie odbieranie dokumentu.

3. Jeżeli nie odbierzesz połączenia w ciągu 10 dzwonków, urządzenie przełączy się czasowo na tryb FAKS. Dzwoniący może wtedy wysłać dokument.

Uruchamianie odbioru dokumentów za pomocą telefonu Jeżeli używany jest dodatkowy telefon (telefon podłączony do gniazda [EXT] urządzenia albo drugi telefon podłączony do tej samej linii telefonicznej co telefaks), można uruchamiać odbiór dokumentów za pomocą tego telefonu.

1. Kiedy dodatkowy telefon zadzwoni, podnieś słuchawkę.

2. Kiedy:

3. wymagany jest odbiór dokumentu,
4. słychać ton wywołania faksu (powolny brzęczyk), lub
5. nie słychać żadnego dźwięku, naciśnij [★] [‡] [9] (fabrycznie ustawiony kod aktywacji telefaksu).

6. Telefaks rozpocznie odbieranie dokumentu.

7. Odłóż słuchawkę.

Uwaga:

- Aby móc uruchamiać odbiór dokumentów za pomocą dodatkowego telefonu, konieczne jest wcześniejsze włączenie funkcji zdalnej aktywacji telefaksu (funkcja #41 na str. 42). Fabrycznie funkcja ta jest włączona. Kod aktywacji telefaksu można także zmienić.

Przerywanie odbioru

Naciśnij【STOP】.

4.7.2 Uruchamianie trybu TEL/FAKS

1 Upewnij się, że funkcja #73 została wcześniej ustawiona na "TEL/FAKS" (str. 44).
2 Naciśnij kilkakrotnie [ODPOW. AUTOM.], aby wyświetlić poniższy komunikat.

TRYB TEL/FAKS

- Kontrolka [ODPOW. AUTOM.] nie świeci się.

3 Dzwonek musi być włączony (str. 17).

[STOP] ODPOW. AUTOM.

Sposób odbierania połączeń telefonicznych i faksów

1. "POLACZENIE" pojawi się na wyświetlaczu, ale telefaks nie będzie dzwonit.
2. Przed odebraniem połączenia telefaks odczeka 2 dzwonki.

- Liczba dzwonków zależy od ustawienia "Opóźniony dzwonek w trybie TEL/FAKS" (funkcja #78 na str. 44). - W tym czasie będzie dzwonił dodatkowy telefon.

1. Telefaks odbierze połączenie i będzie próbował wykryć sygnał wywołania faksu.

W razie wykrycia sygnału wywołania faksu

Telefaks odbierze dokument automatycznie bez dzwonienia. W razie braku sygnału wywołania faksu

① Telefaks zadzwoni3 razy. Możesz odebrać połączenie.
- Liczba dzwonków zależy od ustawienia "Cichy odbiór faksów" (funkcja #30 na str. 42).
- Dzwoniący usłyszy zwrotny sygnał dzwonienia, różniący się od normalnego sygnału firmy telekomunikacyjnej.
- Dodatkowy telefon (jeśli jest podłączony do tej samej linii) nie będzie w tym czasie dzwonił. Aby odebrać połączenie z dodatkowego telefonu, kiedy telefaks będzie dzwonił, podnieś słuchawkę i naciśnij [∗][0] (fabrycznie ustawiony kod zdalnego przejęcia połączenia).

② Jeśli połączenie nie zostanie odebrane, telefaks uruchomi funkcję faksu.

- Niektóre telefaksy nie generują sygnałów wywołania faksu podczas wysyłania dokumentów, dlatego telefaks będzie próbował odebrać faks, nawet jeśli nie wykrył sygnału wywołania faksu.

Uwaga:

• Kod zdalnego przejęcia połączenia można zmienić za pomocą funkcji #49 na str. 43.
• W zależności od typu dodatkowego telefonu telefaks może uruchomić funkcję faksu, chociaż połączenie zostało odebrane z dodatkowego telefonu i wprowadzono kod zdalnego przejęcia połączenia. Jeżeli telefaks uruchomi odbiór dokumentu, a chcesz porozmawiać z abonentem wywołującym, naciśnij [STOP].

4.8 Przyłączenie aparatu zgłoszeniowego

4.8.1 Ustawienie telefaksu i aparatu zgłoszeniowego

1 Podłącz aparat zgłoszeniowy (①).

• Aparat zgłoszeniowy nie jest częścią zestawu.
• Jeśli jest założona zaślepka (②), zdejmij ją.

2 Ilość dzwonków aparatu zgłoszeniowego ustaw na 4 lub mniej.

- Dzięki temu aparat zgłoszeniowy będzie mógł pierwszy odbierać połączenia.

3 Nagraj powitanie na aparacie zgłoszeniowym.

- Powitanie nie powinno przekraczać 10 sekund, a w trakcie nagrywania nie należy przerywać na ponad 4 sekundy. W przeciwnym razie oba urządzenia mogą nie działać prawidłowo.

4 Uruchom aparat zgłoszeniowy.

5 Ustaw telefaks w żądanym trybie odbioru (str. 33).

- W przypadku trybu FAKS licznik dzwonków dla trybu FAKS należy ustawić na więcej niż 4 (funkcja #06 na str. 40).

6 Upewnij się, że następujące numery lub ich części nie są takie same:

– kod zdalnego sterowania aparatem zgłoszeniowym

- kod aktywacji telefaksu (funkcja #41 na str. 42)

Odbieranie wiadomości i dokumentu w czasie jednego połączenia

Abonent wywołujący może w czasie tego samego połączenia nagrać wiadomość i wysłać faks. Należy wcześniej zapoznać abonenta z poniższą procedurą.

1. Abonent wywołujący łączy się z numerem faksu.

- Automat zgłoszeniowy odbiera połączenie.

1. Po wysłuchaniu powitania można zostawić wiadomość.

2. Abonent wywołujący wybiera [★][☐][9] (fabrycznie ustawiony kod aktywacyjny).

- Telefaks uruchomi funkcję faksu.

1. Abonent wywołujący naciska przycisk START, aby przesłać dokument.

Uwaga:

• Aby móc korzystać z tej funkcji, funkcja zdalnej aktywacji telefaksu musi być włączona (funkcja #41 na str. 42). Kod aktywacji telefaksu można także zmienić.
• Jeżeli pamięć aparatu zgłoszeniowego jest pełna, urządzenie może nie odbierać dokumentów. Przeczytaj instrukcję obsługi aparatu zgłoszeniowego, aby dowiedzieć się jak skasować niepotrzebne wiadomości.

4.9 Polling (pobieranie wiadomości pozostawionych do odbioru na innym telefaksie)

Ta funkcja pozwala na pobranie dokumentu z innego telefaksu obsługującego tę opcję. Kosztami połączenia obciążony będzie abonent inicjujący połączenie.

Upewnij się, że podajnik dokumentów jest pusty i że drugie urządzenie jest gotowe do przyjęcia połączenia.

- Rozlóż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

1 Naciśnij kilkakrotnie [MENU], aby wyświetlić "POLLING".
2 Naciśnij [USTAW].
3 Wybierz numer faksu.

Za pomocą przycisków (od [0] do [9], [∗] lub [#]):

Wprowadź numer faksu.

Przy użyciu wybierania jednoprzyciskowego:

Dla pozycji 1–5

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 6–10

Naciśnij [DOLNY], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Przy użyciu książki telefonicznej:

Naciśnij kilkakrotnie [+] lub [-], aby wyświetlić wymagany zapis.

4 Naciśnij [START].

- Telefaks rozpoczęnie odbiór dokumentów.

4.10 Blokada wiadomości niepożądanych (zapobieganie odbieraniu dokumentów od określonych abonentów)

Jeśli korzystasz z usługi identyfikacji abonenta wywołującego (str. 23), funkcja ta zapobiega odbieraniu dokumentów, kiedy brak jest informacji o abonencie wywołującym.

Ponadto telefaks nie akceptuje dokumentów, które zostały wysłane z numerów zaprogramowanych na liście blokowanych połączeń faksowych.

- Rozlóż przednią okładkę, aby zobaczyć rozmieszczenie przycisków.

Uwaga ważne:

- Ta funkcja nie działa w przypadku odbioru ręcznego.

4.10.1 Uruchamianie blokady wiadomości niepożądanych

1 Naciśnij [ODBIÓR SELEKTYWNY].
2 Naciśnij [▶].
3 Naciśnij kilkakrotnie (+) lub (−), aby wybrać ustawienie "WŁĄCZONY".
4 Naciśnij [USTAW].
5 Aby zakończyć naciśnij przycisk [STOP].

- Kiedy blokada wiadomości niepożądanych jest aktywna, na wyświetlaczu widoczny jest komunikat "ODB SELEKTYW WŁ".

4.10.2 Zapisywanie niepożądanych abonentów wywołujących

Użytkownik może wybrać z listy identyfikacyjnej abonentów wywołujących (str. 24) maksymalnie 20 numerów, spod których nie chce otrzymywać wiadomości faksowych.

1 Naciśnij [IDENTYFIKACJA NUMERU].
2 Naciśnij kilkakrotnie (+) lub [—], aż zostanie wyświetlony abonent, dla którego ma być zablokowany odbiór faksów.
3 Naciśnij [ODBIÓR SELEKTYWNY].
4 Naciśnij [USTAW]

- Aby zaprogramować innych abonentów, powtórz czynności od punktu 2 do 4.

5 Aby zakończyć naciśnij przycisk [STOP].

Uwaga:

- Jeśli nie ma już miejsca na zapisanie kolejnej pozycji, w punkcie 4 zostanie wyświetlony komunikat "LISTA PELNA". Należy usunąć zbędne elementy.

Wyświetlanie listy blokowanych połączeń faksowych

1. Naciśnij [ODBIÓR SELEKTYWNY].
2. Naciśnij kilkakrotnie [▶], aby wyświetlić "POKAZ LISTE SEL."
3. Naciśnij [USTAW].

4. Naciśnij kilkakrotnie przycisk [+] lub [=], aby wyświetlić elementy listy.

5. Naciśnij przycisk [STOP], aby przerwać przeglądanie listy.

6. Aby zakończyć naciśnij przycisk [STOP].

Drukowanie listy blokowanych połączeń faksowych

1. Naciśnij [ODBIÓR SELEKTYWNY].
2. Naciśnij kilkakrotnie [▶], aby wyświetlić "DRUKUJ LISTE SEL".
3. Naciśnij [USTAW]
4. Aby zakończyć naciśnij [STOP].

Usuwanie elementów z listy blokowanych połączeń faksowych

1. Naciśnij [ODBIÓR SELEKTYWNY].
2. Naciśnij kilkakrotnie [▶], aby wyświetlić "POKAZ LISTE SEL."
3. Naciśnij [USTAW].
4. Naciśnij kilkakrotnie (+) lub (−), aby wyświetlić wymagany zapis.
5. Nacišnij [◀].

- Aby przerwać kasowanie, naciśnij [STOP] 3 razy.

1. Naciśnij [USTAW]

2. Element został skasowany.

3. Aby usunąć inne elementy, powtórz czynności od punktu 4 do 6.

4. Aby zakończyć, naciśnij 2 razy przycisk【STOP】.

5.1 Sporządzanie kopii

1 Dostosuj szerokość prowadnic (①) do rzeczywistego rozmiaru dokumentu.
2 Włóż dokument (maks. 15 arkuszy) STRONA ZADRUKOWANĄ W DÓŁ, aż telefaks pobierze dokument i i usłyszysz pojedynczy sygnał dźwiękowy.

- Jeśli prowadnice dokumentu nie są odpowiednio ustawione, popraw je.

3 W razie potrzeby naciśnij kilkakrotnie [+] lub [=], aby wybrać odpowiednią rozdzielczość.
4 Naciśnij [KOPIA].
5 Wprowadź ilość kopii, jeśli robisz więcej niż jedną (maks. 99).
6 Naciśnij [START] lub w ciągu 20 sekund telefaks automatycznie rozpocznie kopiowanie.

- Telefaks rozpoczęnie wydruk.

Uwaga:

- Wszystkie dokumenty, które można przesłać faksem, można także kopiować (str. 28).

Aby przerwać kopiowanie

Naciśnij [STOP].

Ustawianie rozdzielczości

Wybierz odpowiednią rozdzielczość, zależnie od rodzaju dokumentu.

• "DOKLADNA": Dla dokumentów drukowanych lub maszynopisów o małej czcionce.
• "BARDZO DOK.": Dla dokumentów o bardzo małej czcionce.
• "FOTO": Dla oryginałów zawierających fotografie, rysunki o wielu odcieniach itp.
• "MIX" (zdjęcia i tekst): Dla dokumentów zawierających fotografie i tekst.
• W przypadku wybrania opcji "STANDARD" kopiowanie będzie wykonywane w trybie "DOKLADNA".

5.1.1 Inne funkcje kopiowania

Aby powiększyć dokument

1. Włóż dokument i naciśnij przycisk [KOPIA].
2. Naciśnij [▶].
3. Naciśnij kilkakrotnie przycisk [+], aby wybrać skalę powiększenia od "105%" do "200%"; skala zmienia się skokowo co 5%.
4. Naciśnij [START].

- Powiększany będzie jedynie środek górnej części dokumentu. Aby utworzyć powiększoną kopię dolnej części dokumentu, należy obrócić dokument, a następnie wykonać kopię.

Na przykład: kopia o rozmiarach stanowiących 150% rozmiarów oryginału

Oryginał Powiększona kopia

A B C D A B C D

Aby zmniejszyć dokument

1. Włóż dokument i naciśnij przycisk [KOPIA].
2. Naciśnij [▶].
3. Naciśnij kilkakrotnie przycisk [—], aby wybrać skalę pomniejszenia od "50%" do "95%"; skala zmienia się skokowo co 5%.
4. Naciśnij [START].

Na przykład: kopia o rozmiarach stanowiących 70% rozmiaru oryginału

Oryginał Zmniejszona kopia

A B C D A B C D

Sortowanie kopii dokumentów wielostronicowych

Telefaks może ułożyć kopie w takim samym porządku jak dokumenty oryginalne.

1. Włóż dokument i naciśnij przycisk [KOPIA].
2. Wpisz liczbę kopii (maks. 99).
3. Naciśnij [▶] 2 razy, aby wyświetlić komunikat "UKLADAJ WYL".
4. Naciśnij kilkakrotnie [+] lub [—], aby wyświetlić ustawienie "UKLADAJ WL".
5. Naciśnij [START].

Na przykład: Dwie kopie dokumentu 4-stronicowego

1 2 3 4 1 2 3 4

Kopie uporządkowane

1 2 3 4 1 2 3 4

Kopie nieuporządkowane

Uwaga:

• Przy funkcji sortowania kopii telefaks najpierw zapisze dokumenty do pamięci. Liczba oryginalnych dokumentów, których kopie mogą być sortowane, zależy od zawartości stron i rozdzielczości. Jeśli w pamięci urządzenia nie ma żadnych innych dokumentów, w trybie "DOKŁADNA" pamięć może pomieścić około 80 stron odpowiadających arkuszom testowym ITU-T Nr 1. Patrz str. 64 w wymaganiach technicznych.
• Jeżeli podczas zapisywania pamięć zostanie zapelniona, telefaks wydrukuje jedynie zapisane strony.
• Po zakończeniu kopiowania funkcja sortowania zostanie automatycznie WYŁĄCZONA.

6.1 Programowanie

[USTAW] [◀][▶][+][−][MENU] 1 2 3 4 5 6 7 8 9 * 0 #

1 Naciśnij [MENU].
2 Naciśnij [#] i wybierz 2-cyfrowy kod (str. 40 do str. 45).
3 Aby wyświetlić wymagane ustawienie, naciśnij odpowiedni przycisk.
- Ustawienia mogą się nieco różnic w zależności od funkcji.
4 Naciśnij [USTAW]
5 Aby zakończyć naciśnij przycisk [MENU].

Aby wybrać funkcje używając przycisku nawigacyjnego

Możesz wybrać funkcję używając przycisku nawigacyjnego zamiast kodu programu (# i 2-cyfrowa liczba).

1. Naciśnij [MENU].
2. Wybierz funkcje, które chcesz programować.
   Funkcje podstawowe
   Naciśnij kilkakrotnie [◀] lub [▶], aby wyświetlić wymaganą funkcję.

Funkcje zaawansowane

Naciśnij przycisk [◀] lub [▶], aby wyświetlić opcję

"USTAW. ZAAWANSOW.", a następnie naciśnij przycisk [USTAW].

Naciśnij kilkakrotnie [◀] lub [▶], aby wyświetlić wymaganą funkcję.

1. Naciśnij kilkakrotnie (+) lub (−), aby wyświetlić wymagane ustawienie.

- Ustawienia mogą się nieco różnic w zależności od funkcji.

1. Naciśnij [USTAW].

- Wybrane ustawienie zostało zaprogramowane, a na wyświetlaczu pojawi się następna funkcja.

1. Aby zakończyć programowanie, naciśnij [MENU].

Uwaga:

- Programowanie można zakończyć w dowolnej chwili, naciskając przycisk [MENU].

6.2 Funkcje podstawowe

Funkcja/kod	Możliwości wyboru
Ustawianie daty i godziny [1][0][1]	Wpisz datę i godzinę za pomocą klawiatury. Szczegóły znajdziesz na str. 17.
Ustawianie logo [1][0][2]	Wpisz swoje logo za pomocą klawiatury. Szczegóły znajdziesz na str. 18.
Ustawianie numeru własnego faksu [1][0][3]	Wpisz numer faksu za pomocą klawiatury. Szczegóły znajdziesz na str. 20.
Drukowanie raportu transmisji [1][0][4]	Drukowanie raportu wysyłania zawierającego wyniki transmisji faksów (str. 27). [1] “WŁĄCZONY”: Raport transmisji będzie drukowany po każdej transmisji. [2] “WYŁĄCZONY”: Raporty transmisji nie będą drukowane. [3] “BLAD” (domyślnie): Raport transmisji będzie drukowany tylko wtedy, jeżeli transmisja była nieudana.
Zmiana ustawień licznika dzwonków dla trybu FAKS [1][0][6]	Ilość dzwonków zanim telefaks odbierze połączenie w trybie FAKS. Jeżeli używasz telefaksu w połączeniu z aparatem zgłoszeniowym, ustaw więcej niż 4 dzwonki (str. 35). [1] “1” [2] “2” (domyślnie) [3] “3” [4] “4” [5] “5” [6] “6” [7] “7” [8] “8” [9] “9”
Ustawienie sposobu wybierania [1][1][3]	Szczegóły znajdziesz na str. 16.
Wybór rodzaju dzwonka dla połączeń zewnętrznych [1][1][7]	[1] “RODZAJ DZW.1” (domyślnie) [2] “RODZAJ DZW.2” [3] “RODZAJ DZW.3”

6.3 Funkcje zaawansowane

Funkcja/kod	Możliwości wyboru
Ustawianie automatycznego wydruku rejestru[‡][2][2]	[1] “WŁĄCZONY” (domyślnie): Po każdych 30 połączeniach faksowych urządzenie automatycznie wydrukuje rejestr (str. 28).[2] “WYŁĄCZONY”: Telefaks nie będzie drukował rejestru, ale zarejestruje ostatnie 30 odebranych lub zainicjowanych połączeń faksowych.
Wysyłanie dokumentów w p o łączeniach międzynarodowych[‡][2][3]	Jeśli nie udaje się wysłać faksu za granicę, mimo że numer jest prawidłowy i linia jest podłączona, przed rozpoczęciem przesyłania dokumentu należy włączyć tę funkcję.Funkcja ta zwiększa niezawodność przesyłania danych poprzez zmniejszenie prędkości transmisji.[1] “NAST . DOKUM.”: To ustawienie dotyczy jedynie pierwszej następującej po nim transmisji faksowej. Po zakończeniu transmisji telefaks powróci do poprzednich ustawień.[2] “WYŁĄCZONY”: Wyłącza tę funkcję.[3] “BLAD” (domyślnie): Poprzednia transmisja nie powiodła się i chcesz ją ponowić.Uwaga:● Funkcja nie jest dostępna przy rozsyłaniu dokumentów do wielu abonentów.● Oplata za połączenie może być wyższa niż zwykle.
Wysyłanie dokumentu faksowego o określonej godzinie[‡][2][5]	Funkcja ta umożliwia korzystanie z tańszych połączeń oferowanych przez operatora w określonych godzinach doby. Funkcja ta może być zaprogramowana do 24 godzin przed żądanym czasem transmisji.[1] “WŁĄCZONY”[2] “WYŁĄCZONY” (domyślnie)Aby wysłać dokument:1. Wsuń dokument.2. Jeżeli to konieczne, naciśnij kilkakrotnie [÷] lub [=], aby wybrać żądaną rozdzielczość (str. 27).3. Naciśnij [MENU].4. Naciśnij [‡], a następnie [2][5].5. Naciśnij [1], aby wybrać ustawienie “WŁĄCZONY”.6. Naciśnij [USTAW].7. Wprowadź numer faksu.● Aby wybrać wpis z pamięci wybierania jednoprzyciskowego albo z książki telefonicznej, patrz punkt 4 na “4.3 Wysyłanie dokumentów przy użyciu funkcji wybierania jednoprzyciskowego i książki telefonicznej”, str. 29. (W przypadku używania książki telefonicznej nie trzeba naciskać [►] przed naciśnięciem [+] lub [=].)8. Naciśnij [USTAW].9. Wprowadź godzinę rozpoczęcia transmisji.● Jeżeli używany jest zegar 12-godzinny (str. 17), naciśnij [★], aby wybrać ustawienie AM albo PM.● Jeżeli używany jest zegar 24-godzinny (str. 17), godzina zostanie ustawiona przy użyciu zegara 24-godzinnego.10. Naciśnij [USTAW].● Aby skasować ustawienie po zaprogramowaniu, naciśnij [STOP] a potem [USTAW].
Ustawianie automatycznego wydruku listy identyfikacyjnej abonentów wywołujących[‡][2][6]	[1] “WŁĄCZONY”: Telefaks będzie drukował listę identyfikacyjną abonentów wywołujących zawsze po 30 nowych połączeniach (str. 24).[2] “WYŁĄCZONY” (domyślnie): Telefaks nie będzie drukował listy identyfikacyjnej abonentów wywołujących, ale zarejestruje informacje o ostatnich 30 połączeniach.
Zmiana ustawień dla cichego odbioru faksów[☐][3][0]	Zmiana liczby dzwonków w trybie TEL/FAKS.[3] “3” (domyślnie)[4] “4”[5] “5”[6] “6”[7] “7”[8] “8”[9] “9”Uwaga:Szczegóły znajdziesz na str. 34.
Odbieranie dokumentów o innym formacie[☐][3][7]	Umożliwia odbiór dokumentów dłuższych niż papier w telefaksie.[1] “WŁĄCZONY” (domyślnie): Telefaks dostosuje odbierane dokumenty do formatu załadowanego papieru.[2] “WYŁĄCZONY”: Telefaks wydrukuje dokument w formacie oryginalnym.
Zmiana kontrastu wyświetlacza LCD[☐][3][9]	[1] “ZWYKLY” (domyślnie): Kontrast normalny.[2] “CIEMNY”: Kiedy kontrast wyświetlacza jest zbyt słaby.
Zmiana kodu uruchamiającego telefaks[☐][4][1]	Jeśli chcesz uruchamiać telefaks z dodatkowego telefonu, włącz tę funkcję i zaprogramuj kod aktywacji.Uwaga ważne:Kod aktywacji faksu musi się różnić od kodu zaprogramowanego dla aparatu zgłoszeniowego.[1] “WŁĄCZONY” (domyślnie)[2] “WYŁĄCZONY”1. Naciśnij [MENU].2. Naciśnij [☐], a następnie [4][1].3. Naciśnij [1], aby wybrać ustawienie “WŁĄCZONY”.4. Naciśnij [USTAW].5. Wprowadź swój kod zawierający od 2 do 4 następujących znaków: cyfry 0–9, znak [★] i z n a [☐].Kod ustawiony fabrycznie to “*#9”.Nie ustawiaj “0000”.6. Naciśnij [USTAW].7. Naciśnij [MENU].
Ustawianie sygnalizacji odbioru do pamięci[☐][4][4]	Telefaks alarmuje, że w wyniku jakichś problemów z wydrukiem dokument faksowy został odebrany do pamięci.Długi sygnał będzie rozlegał się aż do zlikwidowania problemu lub do uzupełnienia papieru o taką ilość arkuszy, aby można było wydrukować zapisany w pamięci dokument.[1] “WŁĄCZONY” (domyślnie): Problemy z odbiorem dokumentów są oznajmiane sygnałem dźwiękowym.[2] “WYŁĄCZONY”: Wyłącza tę funkcję.
Ustawianie funkcji inteligentnego odbierania faksów[☐][4][6]	Telefaks przełącza się automatycznie na odbiór dokumentu, jeżeli odbierasz połączenie i słyszysz sygnał wywołania faksu (długi sygnał).[1] “WŁĄCZONY” (domyślnie): Dokument zostanie odebrany bez potrzeby naciskania przycisku [START].[2] “WYŁĄCZONY”: Aby odebrać dokument, trzeba nacisnąć przycisk [START].
Wybór języka komunikatów wyświetlacza[♯][4][8]	Komunikaty na wyświetlaczu oraz raporty podawane będą w wybranym języku.[1] “ANGIELSKI”: Używany jest język angielski.[2] “POLSKI” (domyślnie): Używany jest język polski.1. Naciśnij [MENU].2. Naciśnij [♯], a następnie [4][8].3. Naciśnij [1] lub [2], aby wybrać język.4. Naciśnij [USTAW].5. Naciśnij [MENU].FOR ENGLISH USERS:If you want to change the language setting to English, proceed as follows.1. Press [MENU].2. Press [♯], then [4][8].3. Press [1] to select English.4. Press [USTAW].5. Press [MENU].
Ustawienie kodu zdalnego przejęcia połączenia[♯][4][9]	Uruchom tę funkcję i zaprogramuj kod dostępu, aby odbierać połączenia używając dodatkowego telefonu w trybie TEL/FAKS (str. 34).[1] “WŁĄCZONY” (domyślnie)[2] “WYŁĄCZONY”1. Naciśnij [MENU].2. Naciśnij [♯], a następnie [4][9].3. Naciśnij [1], aby wybrać ustawienie “WŁĄCZONY”.4. Naciśnij [USTAW].5. Wprowadź swój kod zawierający od 2 do 4 następujących znaków: cyfry 0–9 i symbol [*].● Kod ustawiony fabrycznie to “*0”.6. Naciśnij [USTAW].7. Naciśnij [MENU].
Ustawianie kontrastu skanowania[♯][5][8]	Aby wysłać lub skopiować dokument z bardzo jasnym bądź ciemnym drukiem, ustaw odpowiedni parametr przed wysyłaniem lub kopiowaniem.[1] “ZWYKŁY” (domyślnie): Dla normalnego druku.[2] “JASNY”: Dla ciemnego druku.[3] “CIEMNY”: Dla jasnego druku.Uwaga:● Ta funkcja jest niedostępna w przypadku rozdzielczości FOTO i WSPÓLNA.
Ustawianie automatycznej korekcji błędów (ECM)[♯][6][8]	Funkcja będzie działać jedynie wtedy, kiedy urządzenia nadawcze i odbiorcze obsługują tryb ECM.[1] “WŁĄCZONY” (domyślnie): W razie wystąpienia błędu podczas wysyłania / odbierania dokumentu, telefaks zrealizuje połączenie.[2] “WYŁĄCZONY”: Wyłącza tę funkcję.
Ustawianie czasu ponownego przywołania (FLASH)[#][7][2]	Czas ponownego przywołania zależy od centrali telefonicznej lub centrali abonenckiej (PBX).[0] “80ms”[1] “90ms”[2] “100ms”[3] “110ms”[4] “160ms”[5] “200ms”[6] “250ms” (domyślnie)[7] “300ms”[8] “400ms”[9] “600ms”[*] “700ms”[#] “900ms”Uwaga:Jeśli telefaks jest podłączony do centrali abonenckiej (PBX), funkcje centrali (transfer połączenia, itp.) mogą nie działać prawidłowo. Informację o właściwych ustawieniach można uzyskać u dostawcy centrali.
Wybór trybu ręcznego odbioru[#][7][3]	[1] “TEL” (domyślnie): Tryb pracy telefon. Szczegóły str. 33[2] “TEL/FAKS”: Tryb pracy Telefon/Telefaks. Szczegóły str. 34
Ustawianie sygnału łączenia[#][7][6]	Jeżeli często masz problemy przy wysyłaniu dokumentów, funkcja ta pozwala słyszeć wstępną fazę połączenia: sygnał faksowy, zwrotny sygnał dzwonienia i sygnał zajętości. Dzięki tym sygnałom można sprawdzić stan drugiego telefaksu.[1] “WŁĄCZONY” (domyślnie): Sygnały łączenia będą słyszalne.[2] “WYŁĄCZONY”: Wyłącza tę funkcję.Jeżeli zwrotny sygnał dzwonienia przedłuża się, drugi aparat może nie być telefaksem lub skończył mu się papier. Sprawdź.Nie da się regulować głośności sygnału łączenia.
Zmiana opóźnionego dzwonka w trybie TEL/FAKS[#][7][8]	Jeżeli w trybie TEL/FAKS korzystasz z dodatkowego telefonu, określ ilość dzwonków dodatkowego telefonu przed odebraniem połączenia.[1] “1”[2] “2” (domyślnie)[3] “3”[4] “4”[5] “5”[6] “6”[7] “7”[8] “8”[9] “9”Uwaga:Szczegóły znajdziesz na str. 34.
Włączenie funkcji oszczędności tonera[#][7][9]	[1] “WŁĄCZONY”: Kaseta z tonerem wystarczy na dłużej.[2] “WYŁĄCZONY” (domyślnie): Wyłącza tę funkcję.Uwaga:Uruchomienie tej funkcji może spowodować pogorszenie jakości wydruków, ponieważ używane jest mniej tonera.
Zerowanie funkcji zaawansowanych do wartości fabrycznych[‡][8][0]	[1] “TAK”[2] “NIE” (domyślnie)Zerowanie funkcji zaawansowanych:1. Naciśnij [MENU].2. Naciśnij [‡], a następnie [8][0].3. Naciśnij [1], aby wybrać ustawienie “TAK”.4. Naciśnij [USTAW].5. Naciśnij ponownie [USTAW].6. Naciśnij [MENU].Uwaga:• Wybór języka (funkcja #48 na str. 43) nie zostanie wyzerowany.

7.1 Komunikaty o błędach – raporty

Jeśli podczas wysyłania lub odbierania dokumentu wystąpi jakiś problem, na raporcie transmisji i w rejestrze automatycznym (str. 27) zostanie wydrukowany jeden z poniższych komunikatów.

Komunikat	Kod	Przyczyna i rozwiązanie
BŁĄD KOMUNIKACJI	40-4246-72FF	Wystąpił błąd transmisji lub odbioru. Spróbuj ponownie lub sprawdź u drugiego abonenta.
	4344	Problem na linii telefonicznej. Podłącz przewód telefoniczny do innego gniazdka i spróbuj ponownie.Błąd transmisji przy połączeniu międzynarodowym. Spróbuj skorzystać z funkcji połączeń międzynarodowych (funkcja #23 na str. 41).
DOKUMENT ZABLOKOWANY	----	Dokument zablokował się. Wyjmij zablokowany dokument (str. 59).
BŁĄD - DRUGI TELEFAKS	53545970	Wystąpił błąd transmisji lub odbioru spowodowany przez drugi telefaks. Sprawdź.
WIADOMOŚĆ NIEPOŻĄDANA	----	Funkcja blokady wiadomości niepożądanych spowodowała odmowę odbioru dokumentu.
PEŁNA PAMIĘĆ	----	Pamięć jest zapelniona odebranymi dokumentami z powodu braku papieru lub blokady papieru. Uzupełnij papier (str. 14) lub usuń zablokowany papier (str. 56).
BRAK DOKUMENTU	----	Dokument jest załadowany nieprawidłowo. Włóż go ponownie i spróbuj jeszcze raz.
DRUGI TELEFAKS NIE ODPOWIADA	----	Drugi telefaks jest zajęty lub skończyć mu się papier. Spróbuj jeszcze raz.Drugi telefaks dzwoni zbyt wiele razy. Wyślij dokument ręcznie (str. 27).Urządzenie odbierające nie jest telefaksem. Sprawdź.Wybrany numer jest wyłączony.
NACIŚNIĘTO STOP	----	Naciśnięto przycisk [STOP] i połączenie zostało przerwane.
OTWARTA POKRYWA	----	Przednia pokrywa jest otwarta. Należy ją zamknąć i spróbować ponownie.
OK	----	Udane wysyłanie lub odbiór dokumentu.

7.2 Komunikaty o błędach – wyświetlacz

W momencie powstania problemu na wyświetlaczu pojawi się odpowiedni komunikat.

Wyświetlacz	Przyczyna i rozwiązanie
“WEZWIJ SERWIS”	Telefaks jest uszkodzony. Skontaktuj się z ser w is e m .
“WYMIEN BEBEN”“WYMIEN MAT.EKS.”	Coś jest nie w porządku z zespołem bębna. Wymień zespół bębna i kasetę z tonerem (str. 53).
“SPRAWDZ DOK.”	Dokument jest załadowany nieprawidłowo. Włóż dokument ponownie. Jeżeli problem nadal się pojawia, wyczyść rolki podajnika dokumentów (str. 60) albo wyreguluj docisk separatora dokumentów (str. 60) i spróbuj ponownie.
“SPRAWDZ BEBEN”	Zespół bębna został nieprawidłowo założony. Popraw go (str. 10).
“POKRYWA OTWARTA”	Przednia pokrywa jest otwarta. Należy ją zamknąć.
“BEBEN ZUZYTYWYMIEN BEBEN”“WYMIEN MAT.EKS.”	Bęben jest całkowicie zużyty. Należy niezwłocznie wymienić zespół bębna (str. 53).
“BLAD PODAJNIKA”	Papier został żle pobrany przez telefaks. Włóż papier ponownie (str. 58).
“DOK. W PAMIECI”	W pamięci telefaksu znajduje się dokument. Sprawdź wyświetlane instrukcje dotyczące wydruku dokumentu z pamięci. Pojemność pamięci faksu, patrz str. 64.
“NISKA TEMP.”	Wnętrze urządzenia jest bardzo zimne, przez co urządzenie nie może działać. Przestaw telefaks w cieplejsze miejsce. Dokumenty odebrane w czasie, kiedy telefaks nie działał, są czasowo zapisywane w pamięci i drukowane automatycznie po ogrzaniu się urządzenia.
“PAMIEĆ PELNA”	Pojemność pamięci okazała się niewystarczająca przy transmisji z pamięci. Wyślij cały dokument ręcznie.Podczas wykonywania kopii, dokument zachowywany w pamięci powoduje jej przepelnienie. Naciśnij [STOP], aby skasować komunikat. Podziel dokument na części.W książce telefonicznej nie ma miejsca na zapisanie nowych pozycji. Należy usunąć zbędne elementy (str. 21).
“BLAD MODEMU”	Modem telefaksu jest uszkodzony. Skontaktuj się z serwisem.
“NIE POL.Z FAKSEM”	Drugi telefaks jest zajęty lub skończył mu się papier. Spróbuj jeszcze raz.
“BRAK PAPIERU”	Papier nie został załadowany lub skończył się. Załaduj papier (str. 14).Papier został żle pobrany przez telefaks. Załaduj papier ponownie (str. 14).
“BLOKADA PAPIERU”	Papier zablokował się. Usuń zablokowany papier (str. 56).
“PROSZE CZEKAC”	Urządzenie nagrzewa się. Poczekaj chwilę.
“BLAD POLLINGU”	Drugi telefaks nie obsługuje funkcji pollingu. Sprawdź.
“POWT.WYB-KONIEC”	Drugi telefaks jest zajęty lub skończył mu się papier. Spróbuj jeszcze raz.
“USUN DOKUMENT”	Dokument zablokował się. Wyjmij zablokowany dokument (str. 59).Długość dokumentu przekracza 600 mm. Naciśnij [STOP], aby wyjąć dokument. Podziel dokument na dwie lub więcej stron i wyślij ponownie.
“WYMIEN BEBENNIEBAWEM”	Bęben jest niemal całkowicie zużyty. Należy jak najszybciej wymienić zespół bębna (str. 53).
“PAMIEC ODB.PELNA”	Pamięć jest zapelniona odebranymi dokumentami z powodu braku papieru lub blokady papieru. Uzupełnij papier (str. 14) lub usuń zablokowany papier (str. 56).
“BRAK TONERA ”“WYMIEN MAT.EKS.”	Toner jest całkowicie zużyty. Wymień niezwłocznie kasetę z tonerem (str. 53).
“MALO TONERA ”“WYMIEN MAT.EKS.”	Toner jest niemal całkowicie zużyty. Należy jak najszybciej wymienić kasetę z tonerem (str. 53).

7. Pomoc

Wyświetlacz	Przyczyna i rozwiązanie
“BLAD TRANSMISJI”	Wystąpił błąd transmisji. Spróbuj jeszcze raz.
“NAGRZEWANIE”	Wnętrze urządzenia jest zbyt zimne. Urządzenie musi najpierw się ogrzać. Poczekaj chwilę.
“SPRAWDZ PAPIER”	Dokument faksowy został wydrukowany na papierze krótszym niż format A4. Aby zapobiec zabrudzeniu zespołu bębna, używaj papieru formatu A4 (str. 65).

7.3 Kiedy funkcja nie działa, sprawdź tutaj, zanim wezwiesz pomoc

7.3.1 Ustawienia początkowe

Problem Przyczyna i rozwiązanie
Nie słychać sygnału centrali.	Przewód telefoniczny podłączony jest do gniazdka [EXT] w urządzeniu. Przełoż go do gniazdka oznaczonego [LINE] (str. 15).Jeżeli telefaks jest podłączony do rozgałęziacza telefonicznego, odłącz go i podłącz urządzenie bezpośrednio do gniazdka ściennego. Jeżeli teraz działa prawidłowo, sprawdź rozgałęziacz telefoniczny.Wyłącz przewód telefoniczny z gniazdka i podłącz do niego inny działający aparat telefoniczny. Jeżeli aparat działa prawidłowo, zgłoś telefaks do naprawy w punkcie serwisowym. Jeżeli aparat nie działa prawidłowo, zgłoś uszkodzenie linii firmie telekomunikacyjnej.Przewód zasilający lub telefoniczny nie jest przyłączony. Sprawdź połączenia.Jeśli telefaks jest podłączony przez modem komputerowy, podłącz telefaks bezpośrednio do gniazdka linii telefonicznej.
Nie można uzyskiwać połączeń.	Używany typ wybierania numerów może być niewłaściwy dla twojej centrali. Zmień ustawienie funkcji (funkcja #13 na str. 16).
Telefaks nie dzwoni.	Dzwonek jest wyłączony. Ustaw go na odpowiednim poziomie (str. 17).

7.3.2 Problemy z ogólnym funkcjonowaniem urządzenia

Problem Przyczyna i rozwiązanie
Inni abonenci skarzą się, że słyszą tylko sygnał faksowy i nie mogą rozmawiać.	Telefaks ustawiony jest na tryb FAKS. Przekaż innym abonentom, że numer zarezerwowany jest wyłącznie dla faksu.Zmień ustawienie na tryb TEL (str. 33) lub tryb TEL/FAKS (str. 34).
Przycisk [POWT./PAUZA] nie działa prawidłowo.	Jeżeli naciśniesz ten przycisk podczas wybierania numeru, wstawisz pauzę. Jeżeli naciśniesz go natychmiast po uzyskaniu sygnału centrali, powtórzone zostanie wybieranie ostatniego numeru.
Podczas zdalnej obsługi nie można wprowadzić kodu lub identyfikatora.	Cały numer lub część numeru jest taka sama. Zmień kod: funkcja #41 (str. 42) i #49 (str. 43).
Telefaks generuje sygnały dźwiękowe.	Funkcja #44 sygnalizowania odbioru do pamięci jest włączona (str. 42) i urządzenie ma dokument w pamięci. Naciśnij [STOP], aby wyłączyć sygnały dźwiękowe a następnie przeczytaj wyświetlane komunikaty, aby rozwiązać problem.
Papier nie daje się ułożyć prawidłowo na podstawce papieru.	Wysoka wilgotność może spowodować, że papier się wykrzywi. Spróbuj obrócić papier i włóż go ponownie. Jeśli papier jest bardzo pomarszczony, zdejmij go z podstawki papieru. Jeśli nie można rozwiązać tego problemu, skontaktuj się z naszym serwisem.

7.3.3 Faks – wysyłanie

Problem Przyczyna i rozwiązanie
Nie można wysłać dokumentu.	Przewód telefoniczny podłączony jest do gniazdka [EXT] w urządzeniu. Przełoż go do gniazdka oznaczonego [LINE] (str. 15).Drugi telefaks jest zajęty lub skończył mu się papier. Spróbuj jeszcze raz.Urzadzenie odbierające nie jest telefaksem. Sprawdź.Drugi telefaks nie odbiera faksów automatycznie. Wyślij dokument ręcznie (str. 27).
Nie można wysłać dokumentu za granicę.	Skorzystaj z trybu transmisji międzynarodowej (funkcja #23 na str. 41).Na końcu numeru dodaj dwie pauzy lub wybierz numer ręcznie.
Inni abonenci skarzą się, że litery na odebranych dokumentach są zniekształcone lub niewyraźne.	Jeżeli linia korzysta z usług specjalnych, na przykład z funkcji rozmowy oczekującej, ustuga ta mogła uruchomić się podczas transmisji. Podłącz urządzenie do linii, która nie obsługuje tych usług.Inny telefon na tej samej linii ma podniesioną słuchawkę. Odóż słuchawkę tego telefonu i spróbuj ponownie.Oryginalny dokument jest zbyt ciemny lub zbyt jasny. Zmień kontrast skanowania (funkcja #58 na str. 43) na “JASNY” lub “CIEMNY” i spróbuj ponownie.Wykonaj próbną kopię dokumentu. Jeżeli kopia jest dobra, przyczyna może leżeć po stronie telefaksu odbierającego.
Inni abonenci skarzą się, że na odbieranych przez nich dokumentach pojawiają się czarne lub białe linie albo smugi.	Szyba skanera lub rolki prowadzące są zabrudzone np. korektorem graficznym. Wyczyść w/w elementy (str. 60). Nigdy nie wkładaj do podajnika telefaksu dokumentów na których tusz, korektor graficzny lub inne środki całkowicie nie wyschły.

7.3.4 Faks – odbieranie

Problem Przyczyna i rozwiązanie
Nie można odbierać dokumentów.	Przewód telefoniczny podłączony jest do gniazdka [EXT] w urządzeniu. Przełoż go do gniazdka oznaczonego [LINE] (str. 15).
Nie można odbierać dokumentów automatycznie.	Odbiór ustawiony jest w trybie TEL. Ustaw tryb FAKS (str. 33) lub tryb TEL/FAKS (str. 34).Czas oczekiwania na odbiór jest zbyt długi. Zmniejsz liczbę dzwonków, po której urządzenie odbierze połączenie (funkcja #06 na str. 40 i #78 na str. 44).
Na wyświetlaczu pojawia się komunikat “POLACZENIE . . . .”, ale telefaks nie odbiera dokumentów.	Połączenie przychodzące nie jest transmisją dokumentu. Zmień tryb odbioru na TEL (str. 33) lub TEL/FAKS (str. 34).
Odebrany dokument jest pusty.	Drugi abonent odwrotnie załadował dokument do swojego telefaksu. Sprawdź.
Odebrane dokumenty są złej jakości.	Jeśli nie ma problemów z kopiowaniem dokumentów, telefaks działa prawidłowo. Nadawca wysłał dokument o bladym druku lub coś jest nie w porządku z jego telefaksem. Poproś nadawcę o przesłanie lepszej kopii dokumentu lub sprawdzenie swojego telefaksu.Niektóre rodzaje papieru służą do wydruku na jednej tylko stronie. Spróbuj odwrócić papier.Unikaj papieru zawierającego ponad 20% bawełny i/lub włókien, na przykład papieru firmowego lub papieru specjalnego.Pozostało mało tonera. Wymień kasetę z tonerem (str. 53).Aby sprawdzić stan bębna i jakość druku, wykonaj test drukarki (str. 63). Jeśli jakość druku jest słaba, należy wymienić kasetę z tonerem i zespół bębna.Włączony jest tryb oszczędzania tonera (funkcja #79 na str. 44).Szyba skanera lub rolki prowadzące są zabrudzone np. korektorem graficznym. Wyczyść w/w elementy (str. 60). Nigdy nie wkładaj do podajnika telefaksu dokumentów na których tusz, korektor graficzny lub inne środki całkowicie nie wyschły.
Kiedy podłączony jest dodatkowy telefon, nie można uruchomić odbioru dokumentów, naciskając przycisk [*][‡][9].	Uruchom najpierw funkcję zdalnej aktywacji telefaksu (funkcja #41 na str. 42).Naciśnij starannie [*][‡][9].Mógł zostać zmieniony kod zdalnej aktywacji faksu [*][‡][9] (ustawienie fabryczne). Sprawdź kod zdalnej aktywacji telefaksu (funkcja #41 na str. 42).Pamięć jest zapelniona odebranymi dokumentami z powodu braku papieru lub blokady papieru. Uzupełnij papier (str. 14) lub usuń zablokowany papier (str. 56).
Inni abonenci skarzą się, że nie mogą przesłać dokumentu.	Pamięć jest zapelniona odebranymi dokumentami z powodu braku papieru lub blokady papieru. Uzupełnij papier (str. 14) lub usuń zablokowany papier (str. 56).Telefaks nie jest w trybie FAKS. Naciśnij kilkakrotnie przycisk [ODPOW. AUTOM.], aby włączyć kontrolkę [ODPOW. AUTOM.].
Nie można ustawić właściwego trybu odbioru.	Jeżeli chcesz ustawić tryb FAKS:– N a c i śnij kilkakrotr[ODPOW.AUTOM.], aby włączyć kontrolkę [ODPOW.AUTOM].Jeżeli chcesz ustawić tryb TEL lub tryb TEL/FAKS:– Wybierz odpowiedni tryb używając funkcji #73 (str. 44), a następnie naciśnij kilkakrotnie przycisk [ODPOW.AUTOM.], aż zgaśnie kontrolka [ODPOW.AUTOM].

7.3.5 Kopiowanie

Problem Przyczyna i rozwiązanie
Urządzenie nie wykonuje kopii.	Nie można kopiować dokumentów podczas programowania. Spróbuj wykonać kopię po zakończeniu programowania.Dokument jest załadowany nieprawidłowo. Włóż dokument ponownie.Papier nie został załadowany lub skończył się. Załaduj papier (str. 14).
Na kopiowanych dokumentach pojawiają się czarne linie, białe linie lub smugi.	Szyba skanera lub rolki prowadzące są zabrudzone np. korektorem graficznym. Wyczyść w/w elementy (str. 60). Nigdy nie wkładaj do podajnika telefaksu dokumentów na których tusz, korektor graficzny lub inne środki całkowicie nie wyschły.
Odebrane dokumenty są złej jakości.	Oryginał KopiowanieNiektóre rodzaje papieru służą do wydruku na jednej tylko stronie. Spróbuj odwrócić papier.Unikaj papieru zawierającego ponad 20% bawełny i/lub włókien, na przykład papieru firmowego lub papieru specjalnego.Pozostało mało tonera. Wymień kasetę z tonerem (str. 53).Aby sprawdzić stan bębna i jakość druku, wykonaj test drukarki (str. 63). Jeśli jakość druku jest słaba, należy wymienić kasetę z tonerem i zespół bębna.Włączony jest tryb oszczędzania tonera funkcja #79 na (str. 44).Oryginalny dokument jest zbyt ciemny lub zbyt jasny. Zmień kontrast skanowania (funkcja #58 na str. 43) na “JASNY” lub “CIEMNY” i spróbuj ponownie.

7.3.6 Używanie aparatu zgłoszeniowego

Problem Przyczyna i rozwiązanie
Nie można odbierać dokumentów automatycznie.	Powitanie nagrane na aparacie zgłoszeniowym jest zbyt długie. Skróć je. Nagraj powitanie nie dłuższe niż 10 sekund.Aparat zgłoszeniowy dzwoni zbyt wiele razy. Ustaw 1 lub 2 dzwonki.
Nie nagrywają się wiadomości.	Sprawdź, czy aparat zgłoszeniowy jest włączony i czy jest prawidłowo podłączony do telefaksu (str. 35).Ilość dzwonków w aparacie zgłoszeniowym ustaw na 1 lub 2.
Wybieram kod zdalnego sterowania, aby połączyć się z aparatem zgłoszeniowym, a linia zostaje rozłączona.	Kod nie może zawierać znaku “#”, gdyż jest on wykorzystywany w niektórych funkcjach oferowanych przez operatorów telefonicznych. Zmień kod tak, aby nie zawierał “#”.
Abonenci skarzą się, że nie mogą przesłać dokumentu.	Brak miejsca w pamięci, aby aparat zgłoszeniowy mógł nagrać wiadomość głosową. Przeczytaj instrukcję obsługi aparatu zgłoszeniowego, aby dowiedzieć się jak skasować niepotrzebne wiadomości.Aparat zgłoszeniowy ustawiony jest na odtwarzanie tylko powitania (bez nagrywania wiadomości).

7.3.7 Kiedy nastąpi awaria zasilania

• Telefaks nie będzie działał.
• Telefaks nie jest przystosowany do uzyskiwania połączeń w czasie awarii zasilania. Należy przewidzieć alternatywną możliwość wykonywania połączeń awaryjnych.
• Wysyłanie i odbieranie dokumentów zostanie przerwane.
• Jakiekolwiek dokumenty zapisane w pamięci lub dokumenty właśnie otrzymywane, będą utracone. Po odzyskaniu zasilania telefaks wydrukuje raport, zawierający informacje o utraconych z pamięci pozycjach.

7.4 Wymiana kasety z tonerem i zespołu bębna

Kiedy na wyświetlaczu pojawi się jeden z poniższych komunikatów, należy wymienić kasetę z tonerem.

MALO TONERA

BRAK TONERA

Aby sprawdzić stan bębna i jakość druku, wykonaj test drukarki (str. 63). Jeśli jakość druku jest słaba, należy wymienić kasetę z tonerem i zespół bębna. Aby zapewnić właściwe funkcjonowanie urządzenia, zalecane jest używanie kasety z tonerem (Symbol KX-FAT88E/KX-FAT88X) i urządzenia bębnowego (Symbol KX-FAD89E/KX-FAD89X) marki

Panasonic. Potrzebne informacje znajdziesz na str. 8.

Aby zapewnić dobrą jakość wydruków i przedłużyć żywotność urządzenia, przy wymianie kasety z tonerem lub zespołu bębna zalecane jest wyczyszczenie szczelin i otworów wentylacyjnych (str. 5) oraz wnętrza urządzenia (str. 60).

Ostrzeżenie:

• Producent nie ponosi odpowiedzialności za wszelkie uszkodzenia oraz obniżenie jakości druku, jakie mogą wynikać z zastosowania kasety z tonerem oraz zespołu bębna innej marki niż Panasonic.

• Zespół bębna zawiera światloczuły bęben. Wystawienie bębna na działanie światła może go zniszczyć. Po otwarciu opakowania zabezpieczającego:

• Nie poddawaj zespołu bębna działaniu światła przez ponad 5 minut.
  – Nie dotykaj ani nie zarysuj czarnej powierzchni bebna.

• Nie umieszczaj zespołu bębna w miejscach zakurzonych, brudnych lub w miejscach o wysokiej wilgotności powietrza.

• Nie narażaj zespołu bębna na bezpośrednie działanie promieni słonecznych.

• Nie odłączaj zasilania telefaksu. Może to spowodować utratę dokumentów znajdujących się w pamięci.

• Nie pozostawiaj kasety z tonerem bez opakowania zabezpieczającego przez czas dłuższy. Skróci to bowiem żywotność tonera.
• Nie dosypuj tonera do kasety z tonerem.

1 Przed otwarciem opakowania zabezpieczającego nowej kasety z tonerem potrząśnij nią w pionie co najmniej 5 razy.

2 Wyjmij nową kasetę z tonerem z opakowania zabezpieczającego. Ściągnij taśmę uszczelniającą (①) z kasety z tonerem.

3 Zdejmij słuchawkę i zdemontuj podstawkę dokumentów.
4 Podnieś przednią pokrywę (①), trzymając za część oznaczona OPEN (②).

Ostrzeżenie: Zespół grzewczy (③) rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.

5 Przytrzymując oba uchwyty, wyjmij zespół bębna i kasetę z tonerem (①).

• Nie dotykaj rolki transferowej (②).
• Jeżeli wymieniasz jednocześnie zespół bębna i kasetę z tonerem, przejdź do punktu 9.
• Jeżeli wymieniana jest tylko kaseta z tonerem, przed wyjęciem starej kasety postukaj w nią kilka razy, aby resztki tonera spadły do urządzenia bębnowego.

7. Pomoc

6 Przekręć dwie dźwignie (①) na zużytej kasecie z tonerem, tak aby trójkąty (②) znalazły się w jednej linii.

7 Wyjmij zużyta kasetę (①) z zespołu bębna (②).

• Toner może być przylepiony do kasety i zespołu bębna. Uważaj podczas wyjmowania. Szczegóły znajdziesz na str. 4.
• Uważaj, aby nie rozsypać tonera na czarną powierzchnię bębna (③).
• Umieść zużytą kasetę z tonerem w opakowaniu zabezpieczającym.

8 Wsuń element czyszczący (①) całkowicie w szczelinę (②) urządzenia bębnowego i przesuń go przynajmniej 3 razy od jednego do drugiego boku, aby wyczyścić wnętrze urządzenia.

- Powtórz tę czynność w drugiej szczelinie.

- Zwróć uwagę, aby czyścić dokładnie od krawędzi do krawędzi każdej szczeliny.

9 Jeżeli wymieniasz jednocześnie zespół bębna, wyjmij go z opakowania zabezpieczającego.

Włóż nową kasetę z tonerem (①) pionowo do zespołu bębna (②).

10 Przekręć obie dźwignie (①) jednocześnie naciskając je w dół.

11 Aby prawidłowo zainstalować kasetę z tonerem, trójkąty (①) powinny być w jednej linii.

- Jeżeli dolna szyba (②) jest brudna, wytrzyj ją miękką, suchą ściereczką.

12 Założ zespół bębna i kasetę z tonerem (①), trzymając za zaczepy.

- Aby prawidłowo zainstalować kasetę z tonerem i zespół bębna, trójkąty (②) powinny być w jednej linii.

13 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

14 Umieść słuchawkę na widelkach i zamontuj podstawkę dokumentów.

- Kiedy na wyświetlaczu pojawi się komunikat "PROSZE CZEKAC", nie otwieraj przedniej pokrywy ani nie odłączaj przewodu zasilającego.

Metoda likwidacji zużytych materiałów

Zużytych materiałów eksploatacyjnych należy pozbywać się zgodnie z krajowymi i lokalnymi przepisami dotyczącymi odpadów i o chron y środowiska.

7.5 Zablokowany papier

Na wyświetlaczu pojawi się następujący komunikat.

BLOKADA PAPIERU

7.5.1 Kiedy papier zablokował się w pobliżu zespołu bębna i kasety z tonerem

1 Zdejmij słuchawkę i zdemontuj podstawkę dokumentów.
2 Podnieś przednią pokrywę (①), trzymając za część oznaczoną OPEN (②).

Zespół grzewczy (③) rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.

3 Należy usunąć zablokowany papier (①), wyciągając go powoli i ostrożnie.

- Nie dotykaj rolki transferowej (②).

4 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

5 Umieść słuchawkę na widelkach i zamontuj podstawkę dokumentów.

7.5.2 Kiedy papier zablokował się w pobliżu wyjścia papieru

1 Zdejmij słuchawkę i zdemontuj podstawkę dokumentów.
2 Podnieś przednią pokrywę (①), trzymając za część oznaczoną OPEN (②).

Zespół grzewczy (③) rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.

3 Wyjmij papier (①), a następnie wyjmij zespół bębna i kasetę z tonerem (②), aby można było łatwiej wyjąć zablokowany papier (③) z tylnej części urządzenia.

- Nie dotykaj rolki transferowej (④).

4 Przesuń obie zielone dźwignie (①) maksymalnie do przodu.

5 Usuń zablokowany papier (①) z zespołu grzewczego, ostrożnie go wyciągając, po czym włóż zespół bębna i kasetę z tonerem.

6 Przesuń dźwignie (①) z powrotem na ich początkową pozycję.

7 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

8 Umieść słuchawkę na widelkach i zamontuj podstawkę dokumentów.

9 Pociągnij do przodu panel dociskający (①) i wyjmij pokrywę podajnika papieru.

7. Pomoc

- Przekartkuj i wyrównaj papier zanim go ponownie włożysz.

10 Wciśnij panel dociskający z powrotem na miejsce.

7.5.3 Kiedy telefaks pobrał papier nieprawidłowo Na wyświetlaczu pojawi się następujący komunikat.

BLAD PODAJNIKA

1 Pociągnij do przodu panel dociskający (①) i wyjmij papier (②).

2 Włóż papier z powrotem i wciśnij panel dociskający ponownie na swoje miejsce (patrz punkty 3 do 4 na str. 14).

- Przekartkuj i wyrównaj papier zanim go ponownie włożysz.

7.6 Dokumenty blokują się

Uwaga:

- Nie należy wyciągać na siłę zablokowanego dokumentu przed otwarciem przedniej pokrywy.

1 Zdejmij słuchawkę i zdemontuj podstawkę dokumentów.
2 Podnieś przednią pokrywę (①), trzymając za część oznaczoną OPEN (②).

Zespół grzewczy (③) rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.

3 Otwórz pokrywę wewnętrzną (①).

- Nie dotykaj rolki transferowej (②).

4 Wyjmij ostrożnie wszystkie zablokowane dokumenty (①).

5 Wsuń z powrotem pokrywę wewnętrzną.

6 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

7 Umieść słuchawkę na widelkach i zamontuj podstawkę dokumentów.

7.7 Dokumenty nie są pobierane albo pobierane jest kilka dokumentów naraz

Jeżeli często zdarza się, że dokumenty nie są prawidłowo pobierane, należy wyregulować docisk separatora dokumentów. Używając spiczasto zakończonego narzędzia, przesuń zieloną dźwignię (①).

W pr a w dężeli dokumenty nie są pobierane. Na środek: Położenie standardowe (wstępnie wybrane) W l e w dężeli pobierane jest kilka dokumentów naraz.

7.8 Czyszczenie wnętrza telefaksu

W następujących przypadkach należy wyczyścić wnętrze telefaksu:

• Jeśli nieprawidłowe podawanie oryginału często się powtarza.
• Jeśli na papierze, oryginale lub na faksie odebranym przez drugą stronę widoczne są czarne lub białe linie albo plamy.

Ostrzeżenie:

• Podczas obsługi zespołu bębna i kasety z tonerem należy zachować dużą ostrożność.
  Szczegółowe informacje można znaleźć w sekcji poświęconej bezpieczeństwu obsługi zespołu bębna na str. 53.
• Do czyszczenia wewnętrznych elementów zespołu nie należy używać produktów papierowych, takich jak papierowe ręczniki lub chusteczki higieniczne.

1 Odłącz przewód zasilający i przewód telefoniczny.
2 Zdejmij słuchawkę i zdemontuj podstawkę dokumentów.
3 Podnieś przednią pokrywę (①), trzymając za część oznaczona OPEN (②).

Zespół grzewczy (③) rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.

4 Wyczyść rolki rozdzielające dokumenty (①), używając w tym celu ściereczki zwilżonej alkoholem izopropyłowym, po czym odczekaj, aż wszystkie części wyschną.

5 Otwórz pokrywę wewnętrzną (①).

- Nie dotykaj rolki transferowej (②).

6 Wyczyść rolki podajnika dokumentów (①), używając w tym celu ściereczki zwilżonej alkoholem izopropyłowym, po czym odczekaj, aż wszystkie części wyschną.

Wyczyść górną szybę (②) za pomocą miękkiej, suchej ściereczki.

- Czyszczac rolkę podajnika dokumentów należy uważać, aby nie uszkodzić przezroczystego arkusza (③).

7 Wsuń z powrotem pokrywę wewnętrzną.

8 Przytrzymując oba uchwyty, wyjmij zespół bębna i kasetę z tonerem (①).

9 Wyczyść dolną szybę (①) za pomocą miękkiej, suchej ściereczki.

10 Włóż z powrotem zespół bębna i kasetę z tonerem (①), trzymając za zaczepy.

- Aby prawidłowo zainstalować kasetę z tonerem i zespół bębna, trójkąty (②) powinny być w jednej linii.

11 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

12 Umieść słuchawkę na widelkach i zamontuj podstawkę dokumentów.

13 Podłącz z powrotem przewód zasilający i przewód telefoniczny.

8.1 Wydruk parametrów funkcji, numerów telefonicznych i raportów

Telefaks może wydrukować następujące dokumenty.

• "LISTA USTAWIEN":
  Podaje aktualne ustawienia programowanych funkcji (str. 40 do str. 45).
• "LISTA NR-OW TEL":
  Zawiera nazwy i numery zarejestrowane w pamięci wybierania jednoprzyciskowego i w książce telefonicznej.
• "REJESTR AUTOMAT."
  Zawiera dane o transmisjach dokumentów, jakie wykonano z urządzenia bazowego. Raport ten może być drukowany automatycznie po każdych 30 połączeniach faksowych (funkcja #22 na str. 41).
• "ROZSYLANIE-LISTA":
  Zawiera nazwy i numery zarejestrowane w pamięci rozsyłania (str. 29).
• "TEST DRUKARKI":
  Umożliwia sprawdzenie jakości wydruku. Jeśli wydruk testowy zawiera zabrudzenia rozmazane punkty lub linie, należy oczyścić wnętrze urządzenia (str. 60). Jeśli jakość druku jest słaba, należy wymienić kasetę z tonerem i zespół bębna.
• "LISTA NUM. IDENT":
  Zawiera nazwiska 30 ostatnio dzwoniących osób po uaktywnieniu usługi identyfikacji abonenta wywołującego. Aby telefaks drukował listę automatycznie zawsze po 30 połączeniach, uruchom funkcję #26 (str. 41).

[USTAW] [◀][▶][MENU] 1 2 3 4 5 6 7 8 9 * 0 # [STOP]

1 Naciśnij kilkakrotnie [MENU], aby wyświetlić "DRUKUJ RAPORT".
2 Naciśnij kilkakrotnie [◀] lub [▶], aby wyświetlić wymagany zapis.
3 Naciśnij [USTAW], aby rozpocząć wydruk.
- Aby przerwać wydruk, naciśnij [STOP].
4 Aby zakończyć naciśnij przycisk [MENU].

8.2 Specyfikacja

Rodzaj sieci:

Publiczna Sieć Telefoniczna

Wymiary dokumentu:

Maks. 216 mm szerokości; maks. 600 mm długości

Efektywna szerokość skanowania:

208 mm

Efektywna szerokość drukowania:

202 mm

Czas transmisji ^*1 :

Ok. 8 s / stronę (ECM-MMR) ^4

Rozdzielczość skanowania:

Poziomo: 8 pikseli/mm

Pionowo: 3,85 linii/mm - przy standardowej rozdzielczości,

7,7 linii/mm - przy rozdzielczości DOKŁADNA/FOTO/WSPÓLNA (zdjęcia i tekst),

15,4 linii/mm - przy rozdzielczości BARDZO DOK

Rozdzielczość FOTO:

64 poziomy

Typ skanera:

Stykowy czujnik obrazu (CIS)

Typ drukarki:

Laserowa

System kompresji danych:

14.400 / 12.000 / 9.600 / 7.200 / 4.800 / 2.400 bps; dobierana automatycznie

Środowisko pracy:

10 °C – 32,5 °C, 20 % – 70 % RH (wilgotność względna)

Wymiary:

W przybliżeniu: wysokość 218 mm × szerokość 360 mm × głębokość 357 mm

Cieżar:

Ok. 7,4 kg

Pobór energii:

Stan gotowości: ok. 3 W

Transmisja: ok. 12 W

Odbiór: ok. 240 W

Kopiowanie: ok. 240 W

Maksymalny: ok. 950 W (przy włączonym zespole grzewczym)

Zasilanie:

220 - 240 V AC, 50/60 Hz

Pojemność pamięci faksu:

Ok. 150 stron przy transmisji z pamięci

Ok. 40 stron przy odbiorze do pamięci

(dla arkusza testowego ITU-T Nr 1 i przy standardowej rozdzielczości)

Parametry diody laserowej:

Moc wyjściowa lasera: maks. 5 mW

Długość fali: 760 nm – 800 nm

Czas emisji: ciągły

Szybkość drukowania:

Ok. 10 stron na minutę

Rozdzielczość druku:

600 × 600 dpi

*1 Prędkość transmisji zależy od zawartości dokumentu, rozdzielczości, stanu linii telefonicznej oraz możliwości telefaksu odbierającego.

*2 Prędkość transmisji obliczona przy zastosowaniu arkusza testowego ITU-T Nr 1. Jeżeli prędkość transmisji drugiego telefaksu jest niższa, czas transmisji może się wydłużyć.

Arkusz testowy ITU-T Nr 1

- Produkt i specyfikacja mogą ulec zmianie bez uprzedzenia.

- Ilustracje i rysunki zamieszczone w tej instrukcji mogą się nieco różnić od faktycznego wygłądu produktów.

Specyfikacja papieru faksowego

Rozmiar papieru faksowego:

A4: 210 mm × 297 mm

Gramatura papieru faksowego:

60 g/m² do 90 g/m²

Uwaga dotycząca papieru faksowego:

• Nie używaj następujących rodzajów papieru:
• Unikaj papieru zawierającego ponad 20 % bawełny i/lub włókien, na przykład papieru firmowego lub papieru specjalnego
• Bardzo gładki lub błyszczący papier lub mocno fakturowany
  – Powlekany, zniszczony lub pozwijany
• Papier, do którego dotączono jakieś obiekty, takie jak etykiety lub spinacze
  – Papier zakurzony, poplamiony tłuszczem
• Papier, który topi się, paruje, blaknie, płowieje lub emituje niebezpieczne opary przy 200 °C, jak np. papier welinowy. Materiał taki może przenieść się na wałek grzałki i uszkodzić ją.
• N a l e p k i
  – Papier do drukarek atramentowych
• Niektóre rodzaje papieru przeznaczone są do druku po jednej stronie. Jeżeli nie jesteś zadowolony z rezultatów lub papier blokuje się, spróbuj wydruku na drugiej stronie arkusza.
• Aby zapewnić bezawaryjny pobór papieru oraz najlepszą jakość wydruku, zalecamy korzystanie z papieru o długich włóknach.
• Nie używaj jednocześnie papieru różnego typu lub grubości. Może to powodować blokowanie papieru.
• Unikaj drukowania dwustronnego.
• Nie używaj papieru wydrukowanego w tym urządzeniu do druku dwustronnego w innej drukarce. Może to powodować blokowanie papieru.
• Aby zapobiec zwijaniu się papieru, nie otwieraj opakowania ryzy przed użyciem. Papier przechowuj w oryginalnym opakowaniu, w miejscu chłodnym i suchym.

Wydajność tonera

Wydajność tonera zależy od zawartości odebranych, drukowanych i kopiowanych dokumentów. Poniżej przedstawiono w przybliżeniu związek pomiędzy stopniem zaczernienia obrazu a liczbą wydruków, na jaką wystarcza kaseta z tonerem (Symbol KX-FAT88E/KX-FAT88X). Wydajność tonera może w rzeczywistości różnic się od podanej.

Stopień zaczernienia obrazu 5 %

Można wydrukować około 2.000 arkuszy formatu A4. Stopień zaczernienia obrazu 10 %

Można wydrukować około 1.000 arkuszy formatu A4. Stopień zaczernienia obrazu 15 %

Można wydrukować około 600 arkuszy formatu A4.

Uwaga:

• Stopień zaczernienia obrazu zmienia się wraz z głębokością, grubością oraz wielkością czcionki.
• Jeżeli włączysz funkcję oszczędzania tonera, wydajność kasety z tonerem wzrośnie o około 40%.

Żywotność bębna

Zespół bębna jest materiałem eksploatacyjnym i musi być regularnie zmieniany. Różne czynniki mają wpływ na rzeczywistą żywotność zespołu bębna: temperatura, wilgotność, typ papieru i ile tonera jest używane na ilu arkuszach w ciągu jednego zadania druku. Szacunkowa żywotność zespołu bębna to 10.000 arkuszy. Rzeczywista ilość arkuszy, którą może wydrukować zespół bębna, może być o wiele mniejsza niż szacunkowa wartość. Ponieważ nie można kontrolować wielu czynników mających wpływ na żywotność zespołu bębna, nie możemy zagwarantować minimalnej ilości arkuszy, którą będzie mógł zadrukować zespół bębna.

8.3 Deklaracja zgodności

Deklaracja Zgodności 012459 C€06

Wyrób: Telefaks

Marka: Panasonic

Model: KX-FL403PD

Opisany powyżej wyrób jest zgodny z Normami:

EN 60950-1:2001 +A11:2004, EN 55022:1998 +A1:2000 +A2:2003, EN55024:1998

+A1:2001 +A2:2003, EN61000-3-2:2000, EN61000-3-3:1995+A1:2001

Zgodny z Dyrektywami Parlamentu Europejskiego i Rady Unii Europejskiej 1999/5/EC

Deklaracja zgodności wystawiona 27 kwietnia 2006.

No PCTF-060018-01/012459 przez :

Informacje dodatkowe:

Parametry interfejsu liniowego zgodne z Wymaganiami Technicznymi TP S.A. dla PSTN (WTO TP S.A. PSTN).

Panasonic Polska

Prezes

Wiesława Wasilewska-Kitłowska

9.1 Indeks

# #01 Data i godzina: 17

02 Własne logo: 18

03 Numer faksu: 20

04 Raport transmisji: 27, 40

06 Licznik dzwonków dla trybu FAKS 40

13 Tryb wybierania numeru: 16

17 Rodzaj dzwonka: 40

22 Rejestr automatyczny: 28, 41

23 Tryb połączeń międzynarodowych: 41

25 Przesyłanie opóźnione: 41

26 Automatyczna lista identyfikacyjna abonentów wywołujących: 41

30 Liczba dzwonków cichego odbioru faksów 42

37 Automatyczna redukcja formatu: 42

39 Kontrast wyświetlacza LCD: 42

41 Kod aktywacji telefaksu: 42

44 Sygnalizowanie odbioru do pamięci 42

46 Inteligentny odbiór faksów: 42

48 Język: 43

49 Automatyczne przejęcie połączenia 43

58 Kontrast skanowania: 43

68 Tryb korekcji błędów ECM 43

72 Czas Flash: 44

73 Tryb odbioru ręcznego:44

76 Sygnał łączenia: 44

78 Licznik dzwonków dla trybu TEL/FAKS 44

79 Funkcja oszczędzania tonera: 44

80 Przywracanie ustawień fabrycznych: 45

A Alarm

Zapisywanie w pamięci (funkcja #44): 42

Aparat zgłoszeniowy : 35

Automatyczna redukcja formatu (funkcja #37) 42

Awaria zasilania: 52

B Blokada wiadomości niepożądanych: 36

Blokady

Dokument: 59

Papier faksowy: 56

C Czas Flash (funkcja #72):44

Czyszczenie: 60

D Data i godzina (funkcja #01): 17

Dociśnięcie podajnika: 60

Dodatkowy telefon: 34

F Format papieru faksowego: 65

Funkcje podstawowe: 40

Funkcje zaawansowane: 41

G Głośność: 17

I Identyfikacja abonenta wywołującego

Oddzwanianie: 24

Zapisywanie numerów: 26

Inteligentny odbiór faksów (funkcja #46): 42

K Kaseta z tonerem

Instalowanie: 10

Wymiana: 53

Kod aktywacji faksu (funkcja #41) 42

Komunikaty o błędach: 46, 47

Kontrast skanowania (funkcja #58): 43

Kopiowanie: 37

Pomniejszanie: 37

Powiększanie: 37

Sortowanie: 38

Książka telefoniczna

Wykonywanie połączenia telefonicznega 21

Wysyłanie dokumentów: 29

Zapisywanie numerów: 21

L Lista identyfikacyjna abonentów wywołujących (funkcja #26): 41

Logo (funkcja #02): 18

N Numer faksu (funkcja #03): 20

O Odbieranie dokumentów

Automatyczne: 33

Ręczne: 33

Oszczędzanie tonera (funkcja #79): 11, 44

P Papier faksowy: 14

Polling: 35

Połączenia: 15

Pomoc: 16

Powtórne wybieranie numeru: 27, 29

Programowanie: 39

R Raport transmisji (funkcja #04): 27, 40

Raporty

Brak zasilania: 52

Informacje o abonencie wywołującym: 41

Konfiguracja: 63

Numer telefonu: 63

Programowanie rozsyłania: 63

Rejestr automatyczny. 28, 63

Rozsyłanie: 30

Test drukarki: 63

Wysyłanie: 27, 40

Rejestr automatyczny (funkcja #22): 28, 41

Resetowanie (funkcja #80): 45

Rodzaj dzwonka (funkcja #17) 17, 40

Rozdzielczość: 27, 37

Rozmiar dokumentu: 28

Rozsyłanie dokumentów: 29

S Stopień zużycia bębna: 66

Sygnalizowanie odbioru do pamięci (funkcja #44): 42

Sygnał łączenia (funkcja #76): 44

Szybkie skanowanie: 27

T Tablica znaków: 18

Transmisja opóźniona (funkcja #25) :41

Tryb FAKS: 33

Tryb połączeń międzynarodowych (funkcja #23): 41

Tryb TEL: 33

Tryb TEL/FAKS: 34

Tryb wybierania numeru (funkcja #13): 16

U Urządzenie bębnowe

Instalacja: 10

Wymiana: 53

Ustawianie wartości fabrycznych (funkcja #80): 45

Ustawienia dla odpowiedzi ręcznej (funkcja #73): 44

Ustawienia dzwonka

Cichy odbiór faksów (funkcja #30): 42

FAKS (funkcja #06): 40

TEL/FAKS (funkcja #78): 44

W Wybieranie

Wykonywanie połączenia telefonicznego : 22

Wysyłanie faksów: 29

Zapisywanie numerów: 22

Wybieranie trybu ECM (funkcja #68): 43

Wydajność tonera: 65

Wyposażenie

Podajnik papieru: 12

Podstawka dokumentów: 13

Podstawka do papieru : 12

Wysyłanie dokumentów

Książka telefoniczna: 29

Ręczne: 27

Rozsyłanie: 30

Wybieranie jednoprzyciskowe: 29

Z pamięci: 27

Wyświetlacz

Komunikaty o błędachi 47

Kontrast (funkcja #39): 42

Z Zapisywanie numerów

Książka telefoniczna: 21

Rozsyłanie: 29

Wybieranie: 22

Zdalne przejęcie połączenia (funkcja #49): 43

Notatki

Notatki

CE 0682

Producent sprzętu:

Globalna strona internetowa:

http://panasonic.net
