INSTRUKCJA OBSŁUGI KX-FL423PD PANASONIC

Instrukcja użytkowania

Kompaktowy telefaks laserowy

Model KX-FL423PD

Przed uruchomieniem urządzenia prosimy o zapoznanie się z niniejszą instrukcją użytkowania oraz o zachowanie jej na przyszłość.

Urządzenie jest kompatybilne z usługą identyfikacji abonenta wywołującego. Należy zwrócić się do operatora/firmy telekomunikacyjnej z prośbą o uruchomienie usługi.

Dziękujemy za zakup telefaksu marki Panasonic.

Zachowaj niżej wymienione dane i dokumenty

Przypnij tutaj dowód zakupu.

Karta zakupu telefaksu

Data zakupu

Numer seryjny (umieszczony na tylnej ściance urządzenia)

Nazwa i adres sprzedawcy

Numer telefonu sprzedawcy

Możesz wybrać język polski lub angielski.

- Komunikaty na wyświetlaczu oraz raporty podawane będą w wybranym języku. Fabrycznie ustawiony jest język polski. Aby zmienić ustawienie na język angielski, patrz funkcja #48 na str. 48.

Ostrzeżenie:

• Nie ścieraj i nie używaj gumki do wycierania na zadrukowanej stronie papieru, gdyż druk może się rozmazać.
• W razie problemu należy skontaktować się w pierwszej kolejności z autoryzowanym zakładem serwisowym.
• To urządzenie jest przeznaczone do użytku w analogowej sieci telefonicznej w Polsce.

Uwaga dotycząca utylizacji, przekazywania lub zwrotu urządzenia:

- W urządzeniu mogą być zapisane prywatne/poufne informacje. W celu ochrony prywatności/poufności tych danych zaleca się wykasowanie z pamięci urządzenia informacji takich jak książka telefoniczna (lub informacje o abonentach wywołujących) przed jego utylizacją, przekazaniem lub zwrotem.

Środowisko:

- W strategii firmy Panasonic poświęcono wiele miejsca trosce o środowisko naturalne, we wszystkich aspektach cyklu użytkowania produktu — od tworzenia produktu do energooszczędnych projektów; od większych możliwości ponownego użytkowania produktu do lepszych zasad pakowania produktów zmniejszających ilość odpadów.

ENERGY STAR:

- Jako partner programu ENERGY STAR® firma Panasonic oznajmia, że produkt ten spełnia normy wydajności energetycznej programu ENERGY STAR. ENERGY STAR jest znakiem handlowym zarejestrowanym w USA.

energy ENERGY STAR

Prawa autorskie:

- Właścicielem praw autorskich niniejszego materiału jest Panasonic Communications Co., Ltd.; kopiowanie jest dozwolone wyłącznie do użytku wewnętrznego. Kopiowanie w jakimkolwiek innym celu, w całości lub we fragmentach, jest zabronione bez uzyskania pisemnej zgody Panasonic Communications Co., Ltd.

Bezpieczeństwo użytkownika

Aby uniknąć poważnych urazów i zagrożenia życia lub szkód materialnych, przed rozpoczęciem użytkowania urządzenia należy uważnie przeczytać ten rozdział w celu zapewnienia właściwego i bezpiecznego funkcjonowania urządzenia.

- Poniższe symbole są stosowane do sklasyfikowania i opisania poziomu zagrożenia oraz urazów, do jakich może dojść w przypadku nieprzestrzegania zaleceń i niewłaściwego użytkowania sprzętu.

OSTRZEŻENIE

Oznacza potencjalne zagrożenie mogące prowadzić do poważnych urazów, a nawet śmierci.

UWAGA

Oznacza zagrożenie mogące spowodować drobne urazy lub zniszczenie urządzenia.

- Poniższe symbole są stosowane do sklasyfikowania i opisania rodzaju zaleceń, których należy przestrzegać.

Ten symbol ma na celu zwrócenie uwagi użytkownika na określone czynności, których nie wolno wykonywać.

Ten symbol ma na celu zwrócenie uwagi użytkownika na określone czynności, które są szczególnie ważne w celu bezpiecznej obsługi urządzenia.

OSTRZEŻENIE

Zasilanie i uziemienie

Urządzenie może korzystać tylko z takiego rodzaju zasilania, jakie wskazuje tabliczka znamionowa. Jeżeli nie jesteś pewien, z jakim typem zasilania masz do czynienia, skonsultuj się ze sprzedawcą lub lokalną firmą energetyczną.

Urządzenie wyposażone jest we wtyczkę z uziemieniem. Jeżeli nie posiadasz gniazda z uziemieniem, należy takie gniazdo zainstalować. Nie stosuj żadnego reduktora w celu ominięcia tego zabezpieczenia.

Nie należy stawiać żadnych przedmiotów na przewodzie zasilającym. Nie należy również prowadzić przewodu zasilającego w miejscach, gdzie mógłby być nadeptywany.

Nie przeciążaj gniazd zasilania ani przedłużaczy. Może to wywołać pożar lub porażenie prądem.

Starannie podłącz wtyczkę zasilacza sieciowego/przewodu zasilającego do gniazda. Zaniedbanie tego może spowodować porażenie prądem i/lub nadmierne nagrzewanie się sprzętu, grożące pożarem.

Regularnie usuwaj kurz itp. z wtyczki zasilacza sieciowego/przewodu zasilającego, odłączając ją z gniazda zasilającego i wycierając suchą ściereczką. Nagromadzony kurz w połączeniu z wilgocią itp. może spowodować zwiększenie rezystancji styku elektrycznego, co może stać się przyczyną pożaru.

Jeśli z urządzenia zacznie wydostawać się dym, dziwny zapach lub nietypowe odgłosy, należy odłączyć zasilanie urządzenia. Taki stan może spowodować pożar lub porażenie prądem. Po upewnieniu się, że dym przestał wydobywać się z urządzenia, skontaktuj się z autoryzowanym punktem serwisowym.

Nigdy nie dotykaj wtyczki przewodu zasilającego mokrymi rękami. Niebezpieczeństwo porażenia prądem.

Instalacja

Ustaw urządzenie na stabilnej, równej powierzchni. Upadek aparatu może spowodować poważne uszkodzenia i/lub zranienie.

Aby uniknąć ryzyka pożaru lub porażenia prądem, nie wystawiaj urządzenie na działanie deszczu lub wilgoci.

Sprawdź, czy urządzenie znajduje się w dobrze wentylowanym pomieszczeniu, aby nie zwiększała się ilość ozonu w powietrzu. Ponieważ ozon jest cięższy niż powietrze, zaleca się wentylowanie na poziomie podłogi.

Bezpieczeństwo obsługi

Przed czyszczeniem urządzenia odłącz zasilanie. Do czyszczenia nie używaj płynów ani substancji w aerozolu.

Nie przykrywaj otworów i gniazd w obudowie urządzenia. Otworów tych nie wolno niczym przykrywać ani zasłaniać. Nie stawiaj urządzenia w pobliżu grzejników ani w miejscach o niedostatecznej wentylacji.

Nie wkładaj przez otwory w obudowie żadnych przedmiotów. Może to spowodować pożar lub porażenie prądem. Uważaj, żeby nie rozłać na urządzenie żadnych płynów.

Aby zmniejszyć ryzyko porażenia prądem, nie rozbieraj samodzielnie urządzenia na części. W przypadku konieczności naprawy oddaj urządzenie do autoryzowanego punku serwisowego. Otwieranie urządzenia może narazić użytkownika na porażenie prądem lub inne niebezpieczeństwa. Niewłaściwe złożenie aparatu może ponadto spowodować porażenie prądem przy późniejszym użytkowaniu.

Przestrzegaj wszystkich ostrzeżeń i uwag, jakimi urządzenie jest opatrzone.

Uważaj, aby nie rozłać żadnych płynów (detergentów, środków czyszczących itp.) na wtyk przewodu telefonicznego ani nie dopuścić do jego zamoczenia w jakikołwiek inny sposób. Może to spowodować pożar. Jeżeli wtyk przewodu telefonicznego ulegnie zamoczeniu, natychmiast odłącz go z gniazda linii telefonicznej i przestań używać.

Odlącz zasilanie urządzenia i zgłoś się do autoryzowanego serwisu w następujących przypadkach:

• Jeżeli przewód zasilania jest uszkodzony lub przetarty.
• Jeżeli do aparatu dostal się jakiś płyn.
• Jeżeli aparat narażony był na działanie deszczu lub wody.
• Jeżeli aparat nie działa normalnie przy obsłudze zgodnej z instrukcją obsługi. Ustaw jedynie parametry uwzględnione w instrukcji. Nieprawidłowe ustawienie innych parametrów może spowodować uszkodzenie urządzenia.
• Jeżeli urządzenie upadło lub zostało fizycznie uszkodzone.
• Jeżeli urządzenie przejawia wyraźne zmiany w sposobie działania.

UWAGA

Instalacja i przenoszenie

Po przeniesieniu urządzenia z miejsca o niskiej temperaturze do miejsca o wyższej temperaturze należy poczekać około 30 minut przed jego podłączeniem, aby temperatura urządzenia wyrównała się z temperaturą otoczenia. Jeśli po nagłej zmianie temperatury urządzenie zostanie podłączone zbyt szybko, wewnątrz urządzenia może skroplić się wilgoć, powodując awarię.

Nie zakładaj instalacji telefonicznej podczas burzy.

Nie instaluj gniazd telefonicznych w miejscach wilgotnych, chyba że są to specjalne gniazda przystosowane do wilgoci.

Nie dotykaj przewodów ani końcówek telefonicznych pozbawionych izolacji zanim nie zostaną wyłączone z sieci.

Zachowaj ostrożność podczas instalacji i modyfikacji linii telefonicznej.

Promieniowanie laserowe

URZĄDZENIE LASEROWE KLASA 1

W drukarce urządzenia zastosowano laser. Używanie przycisków lub dokonywanie regulacji niezgodnych z instrukcją lub wykonywanie procedur innych niż tutaj opisane może narazić użytkownika na niebezpieczne promieniowanie.

Parametry diody laserowej

Moc wyjściowa lasera: maks. 5 mW

Długość fali: 760 nm – 810 nm

Rodzaj emisji: ciągły

Światło LED

Nie należy patrzeć bezpośrednio w źródło światła przy użyciu przyrządów optycznych.

Właściwości światła LED skanera CIS

Moc promieniowania LED: Maks. 1 mW

Długość fali: Zielona 520 nm typ.

Czas emisji: Ciągły

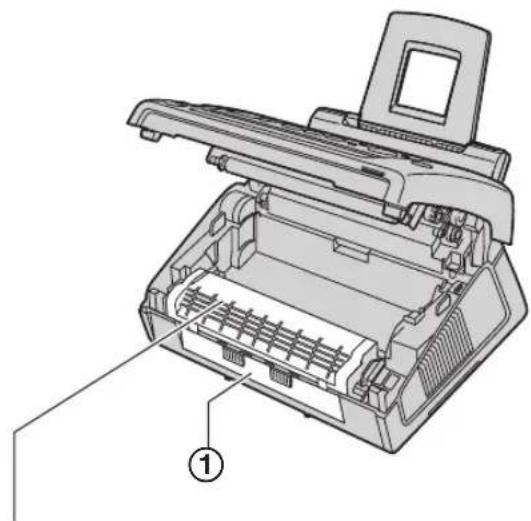

Zespół grzewczy

Podczas drukowania lub bezpośrednio po jego zakończeniu nagrzewa się zespół grzewczy. Jest to normalne. Nie dotykaj zespołu grzewczego.

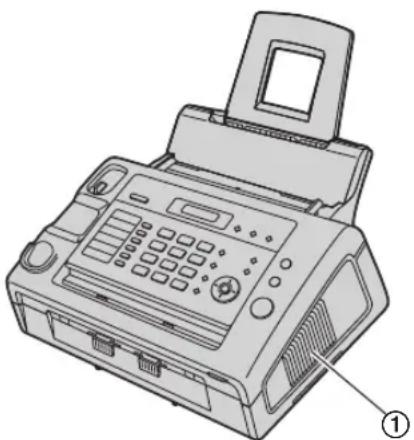

- Obszar w pobliżu wyjścia papieru (①) również się nagrzewa. Jest to normalne.

Kaseta z tonerem

Kiedy bierzesz do ręki kasetę z tonerem, pamiętaj o następujących zasadach:

Jeżeli dojdzie do połknięcia jakiejś ilości tonera, wypij kilka szklanek wody, aby rozcieńczyć zawartość żołądka i skontaktuj się z lekarzem.

Jeżeli dojdzie do kontaktu tonera z oczami, przemyj oczy obficie woda i skontaktuj się z lekarzem.

W przypadku popłamienia skóry lub ubrania tonerem, należy dokładnie umyć dane miejsce zimną wodą i wysuszyć. Nie używaj gorącej wody, suszarki do włosów czy rąk. W razie podrażnienia skóry skontaktuj się z lekarzem.

Jeśli jakaś ilość tonera np. w skutek jego rozpylenia w powietrzu dostanie się do dróg oddechowych, wyjdź do pomieszczenia w którym powietrze jest czyste i skontaktuj się z lekarzem.

Zasady bezpieczeństwa

Aby zmniejszyć ryzyko pożaru, porażenia prądem lub zranienia, przy korzystaniu z urządzenia należy zawsze przestrzegać podstawowych zasad bezpieczeństwa.

1. Nie stawiaj urządzenia w pobliżu wody, na przykład w pobliżu wanny, umywalki, zlewu kuchennego itp.
2. Unikaj korzystania z telefonu - poza bezprzewodowymi - podczas burzy. Istnieje zawsze ryzyko porażenia prądem na skutek wyładowań atmosferycznych.
3. Nie korzystaj z tego aparatu, aby zgłosić nieszczelność instalacji gazowej, jeżeli znajdujesz się w pobliżu źródła nieszczelności.

ZACHOWAJ POWYŻSZE ŚRODKI OSTROŻNOŚCI

Zapewnienie optymalnego działania

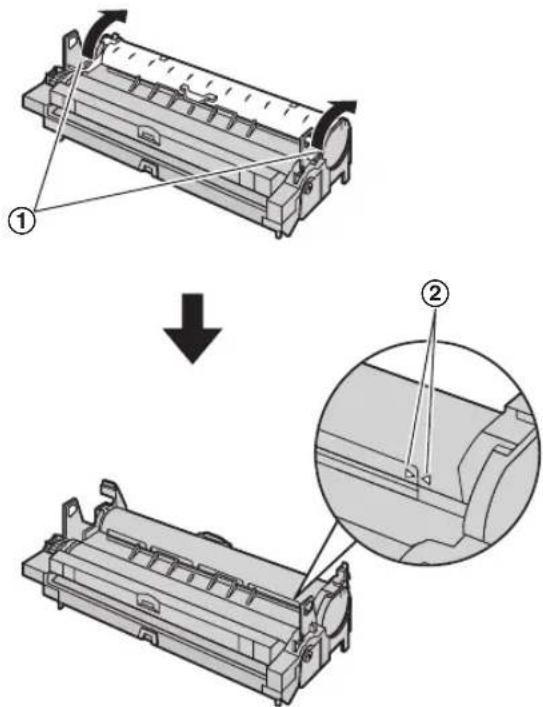

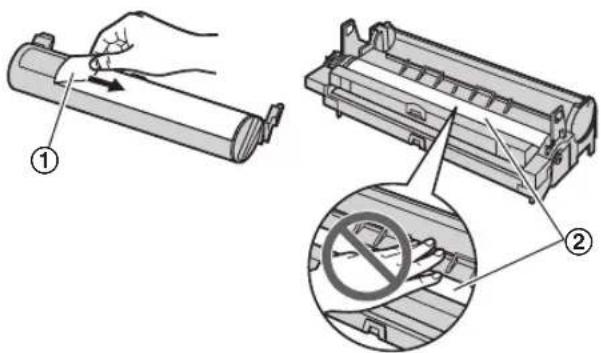

Kaseta z tonerem i urządzenie bębnowe

• Podczas wymiany kasety z tonerem lub urządzenia bębnowego dopilnuj aby kurz, woda lub inne płyny nie miały kontaktu z zespołem bębna. Może to wpłynąć na jakość drukowania.
• W celu uzyskania optymalnej wydajności i jakości wydruków zaleca się stosowanie oryginalnych tonerów i bębnów firmy Panasonic. Firma nie ponosi odpowiedzialności za niżej wymienione problemy spowodowane przez tonery i bębny innych firm niż Panasonic:
  – Uszkodzenie urządzenia
  – Słaba jakość druku
  – Nieprawidłowa praca

Kaseta z tonerem

- Nie pozostawiaj kasety z tonerem bez opakowania zabezpieczającego przez dłuższy czas. Skróci to bowiem żywotność tonera.

Urządzenie bębnowe

• Przed zainstalowaniem urządzenia bębnowego zapoznaj się z procedurą przedstawioną na stronie str. 13. Po przeczytaniu instrukcji otwórz opakowanie zabezpieczające. Urządzenie bębnowe zawiera światłoczuły bęben. Wystawienie bębna na działanie światła może go zniszczyć. Po otwarciu opakowania zabezpieczającego:
  – Nie poddawaj urządzenia bębnowego działaniu światła przez ponad 5 minut.
  – Nie dotykaj ani nie zarysuj czarnej powierzchni bębna.

• Nie umieszczaj urządzenia bębnowego w miejscach zakurzonych, brudnych lub w miejscach o wysokiej wilgotności powietrza.

• Nie narażaj urządzenia bębnowego na bezpośrednie działanie promieni słonecznych.
• Aby optymalnie wykorzystać żywotność urządzenia bębnowego, nie wyłączaj urządzenia zaraz po zakończeniu drukowania. Pozostaw urządzenie włączone przez min. 30 minut po zakończeniu drukowania.

Miejsce pracy

- Aby zapobiec wadliwemu działaniu, nie umieszczaj urządzenia w pobliżu urządzeń wytwarzających silne pole magnetyczne, np. obok telewizora lub głośników.

Elektryczność statyczna

- Aby zapobiec uszkodzeniu interfejsów telefaksu i/lub innych podzespołów wewnętrznych przez elektryczność statyczną, przed dotknięciem złącz dotknij metalowego uziemionego przedmiotu.

Środowisko

• Umieść urządzenie z dala od urządzeń generujących zakłócenia elektryczne, takich jak lampy fluorescencyjne, czy silniki.
• Urządzenie należy chronić przed kurzem, wilgocią, wysoką temperaturą i w i b r a c j a m i.
• Nie należy narażać urządzenia na bezpośrednie działanie promieni słonecznych.
• Na urządzeniu nie wolno stawiać żadnych ciężkich przedmiotów.
• Jeśli urządzenie nie będzie używane przez dłuższy okres czasu, wyjmij wtyczkę z gniazda zasilającego.
• Urządzenie należy umieścić z dala od źródeł ciepła, takich jak grzejniki, kuchenki itp. Nie należy go umieszczać w pomieszczeniach o temperaturze niż 10 °C lub wyższej niż 32,5 °C. Unikaj także wilgotnych piwnic.
• Podczas procesu drukowania urządzenie wytwarza wysoką temperaturę. Naturalnym zjawiskiem jest, że podczas i na krótko po zakończeniu drukowania wyczuwalny jest zapach przegrzanego powietrza. Upewnij się, że urządzenie zostało ustawione w dobrze wentylowanym pomieszczeniu.
• Nie zasłaniaj otworów i szczelin wentylacyjnych urządzenia. Regularnie kontroluj je i usuwaj nagromadzony kurz za pomocą odkurzacza (①).

Rutynowa konserwacja

- Wytrzyj zewnętrzną część urządzenia miękką ściereczką. Nie używaj benzyny, rozcieńczalnika ani proszku do szorowania.

Informacja dla użytkowników o gromadzeniu i pozbywaniu się zużytych urządzeń i baterii

Niniejsze symbole (①, ②, ③) umieszczane na produktach, opakowaniach i/lub w dokumentacji towarzyszącej oznaczają, że nie wolno mieszać zużytych urządzeń elektrycznych i elektronicznych oraz baterii i akumulatorów z innymi odpadami domowymi.

W celu zapewnienia właściwego przetwarzania, utylizacji oraz recyklingu zużytych produktów oraz baterii i akumulatorów, należy oddawać je do wyznaczonych punktów gromadzenia odpadów zgodnie z przepisami prawa krajowego oraz postanowieniami Dyrektyw 2002/96/WE i 2006/66/WE.

Prawidłowe pozbywanie się w/w produktów oraz baterii i akumulatorów pomaga oszczędzać cenne zasoby naturalne i zapobiegać potencjalnemu negatywnemu wpływowi na zdrowie człowieka oraz stan środowiska naturalnego, który towarzyszy niewłaściwej gospodarce odpadami.

Więcej informacji o zbiórce oraz recyklingu zużytych produktów oraz baterii i akumulatorów można otrzymać od władz lokalnych, miejscowego przedsiębiorstwa oczyszczania lub w punkcie sprzedaży, w którym użytkownik nabył przedmiotowe towary. Za niewłaściwe pozbywanie się powyższych odpadów mogą grozić kary przewidziane przepisami prawa krajowego.

Dotyczy użytkowników biznesowych działających na terenie Unii Europejskiej

Chcąc w odpowiedni sposób pozbyć się urządzeń elektrycznych lub elektronicznych, należy skontaktować się ze sprzedawcą lub dostawcą, który udzieli dalszych informacji.

Informacje o pozbywaniu się w/w urządzeń w państwach trzecich

Niniejsze symbole (①, ②, ③) obowiązują wyłącznie na terenie Unii Europejskiej. Chcąc pozbyć się w/w urządzeń elektrycznych lub elektronicznych, należy skontaktować się z władzami lokalnymi lub sprzedawcą w sprawie właściwego sposobu wyrzucania tego rodzaju przedmiotów.

Dotyczy symbolu baterii/akumulatorów

Ten symbol (②) może występować wraz z symbolem pierwiastka chemicznego (③). W takim przypadku spełnia on wymagania Dyrektywy w sprawie określonego środka chemicznego.

Nielegalne kopie

- Tworzenie kopii pewnych dokumentów jest niezgodne z p r a w e m. Kopiowanie pewnych dokumentów może być nielegalne w twoim państwie. Osoby wykonujące nielegalne kopie mogą zostać skazane na karę więzienia i/lub na zapłacenie grzywny.

Poniżej przytoczono przykłady dokumentów, których kopiowanie może być nielegalne w twoim państwie.

- Pieniadze

– Banknoty i czeki

– Obligacje bankowe i rządowe oraz papiery wartościowe

– Paszporty i dowody osobiste

- Materiał objęty prawami autorskimi lub znaki towarowe bez zgody właściciela

– Znaczki pocztowe i inne zbywalne dokumenty prawne

Powyższa lista nie jest kompletna i nie ponosimy odpowiedzialności za jej kompletność lub dokładność.

W razie wątpliwości, skontaktuj się ze swoim adwokatem.

Uwaga:

- Zainstaluj urządzenie w miejscu pod nadzorem, aby zapobiec nielegalnemu kopiowaniu.

1. Wprowadzenie i instalacja

Wyposażenie

1.1 Wyposażenie załączone w zestawie .....10
1.2 Materiały eksploatacyjne ..... 10

Rozmieszczenie przycisków

1.3 Opis przycisków.... 11
1.4 Ogólny wygląd urządzenia....12

Instalacja

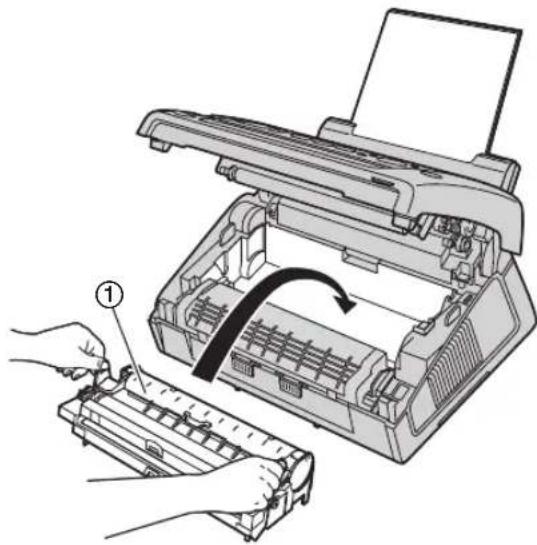

1.5 Kaseta z tonerem i urządzenie bębnowe......13
1.6 Podstawka papieru 15
1.7 Taca papieru 15
1.8 Podstawka dokumentów.... 16

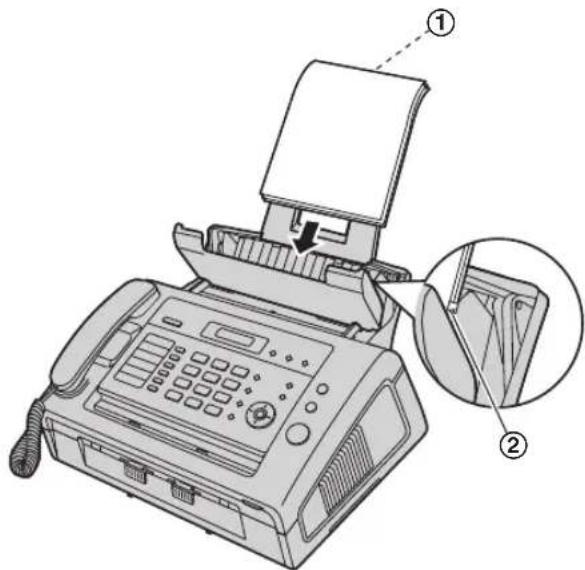

1.9 Przewód słuchawkowy....16
1.10 Papier 17

2. Przygotowanie

Podłączanie i konfiguracja

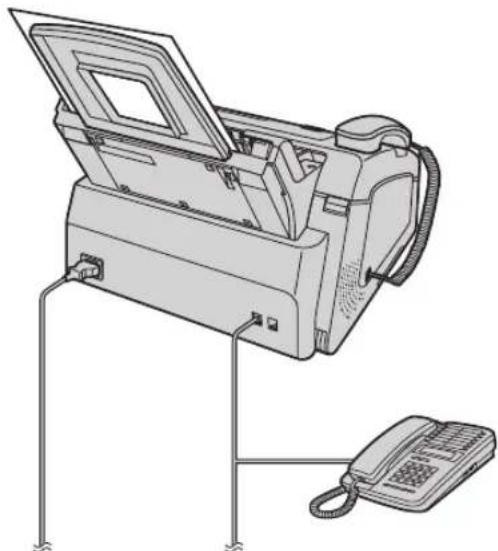

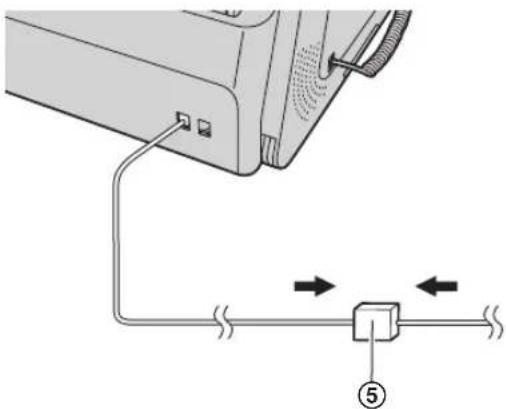

2.1 Podłączenie urządzenia....18
2.2 Tryb wybierania numeru 19

Pomoc

2.3 Funkcja pomocy.... 19

Głośność

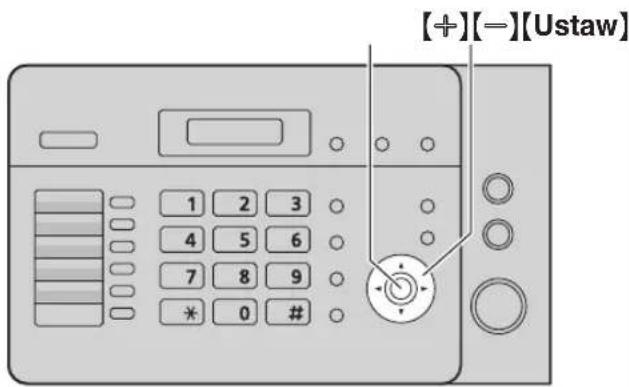

2.4 Regulacja poziomów głośności....20

Programowanie początkowe

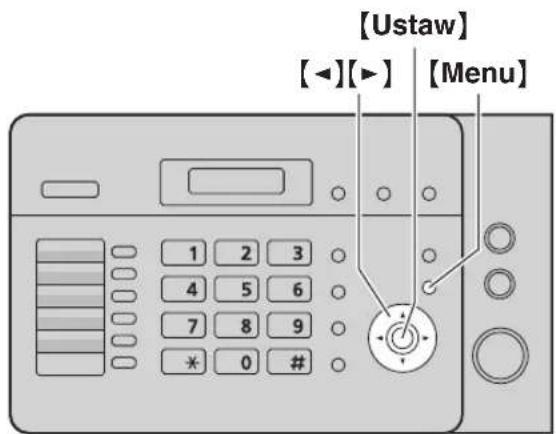

2.5 Data i godzina.... 20

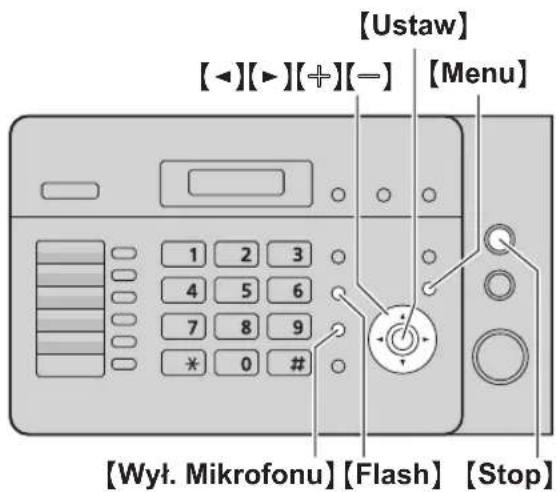

2.6 Twoje logo.... 21
2.7 Twój numer faksu.... 23

3. Telefon

Wybieranie automatyczne

3.1 Zapisywanie nazw i numerów telefonicznych w podręcznej książce telefonicznej....24
3.2 Wykonywanie połączenia telefonicznego przy użyciu podręcznej książki telefonicznej .....24
3.3 Edycja zarejestrowanego nazwiska i numeru telefonicznego.... 24
3.4 Usuwanie zarejestrowanego nazwiska i numeru telefonicznego.... 25

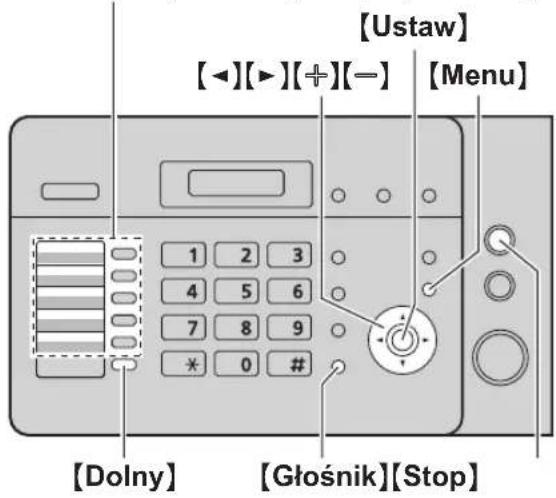

3.5 Wybieranie jednoprzyciskowe 25

Identyfikacja abonenta wywołującego

3.6 Usluga identyfikacji abonenta wywołującego......27
3.7 Przeglądanie informacji o abonentach wywołujących i oddzwanianie 28
3.8 Edycja numeru telefonu abonenta wywołującego przed oddzwonieniem....28
3.9 Usuwanie informacji o abonentach wywołujących ....28
3.10 Zapisywanie informacji o abonencie wywołującym w książce telefonicznej/w pamięci wybierania jednoprzyciskowego .....29

4. Faks

Wysyłanie dokumentów

4.1 Wysyłanie dokumentów ręcznie 31

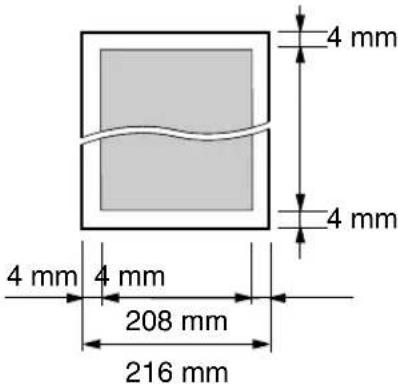

4.2 Wymagania dotyczące dokumentów 32
4.3 Wysyłanie dokumentów przy użyciu funkcji wybierania jednoprzyciskowego i książki telefonicznej.... 33
4.4 Rozsyłanie dokumentów....33

Odbieranie dokumentów

4.5 Wybór sposobu korzystania z urządzenia ....35
4.6 Automatyczne odbieranie dokumentów – odbiór automatyczny włączony 37
4.7 Ręczne odbieranie dokumentów – odbiór automatyczny wyłączony 37
4.8 Przyłączenie aparatu zgłoszeniowego....39
4.9 Polling (pobieranie wiadomości pozostawionych do odbioru na innym telefaksie)....40
4.10 Blokada wiadomości niepożądanych (zapobieganie odbieraniu dokumentów od określonych abonentów) 40

5. Kopiowanie

Kopiowanie

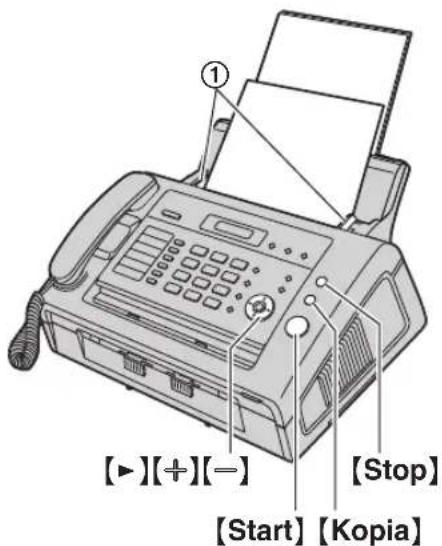

5.1 Sporządzanie kopii 42

6. Funkcje programowane przez użytkownika

Zestawienie funkcji

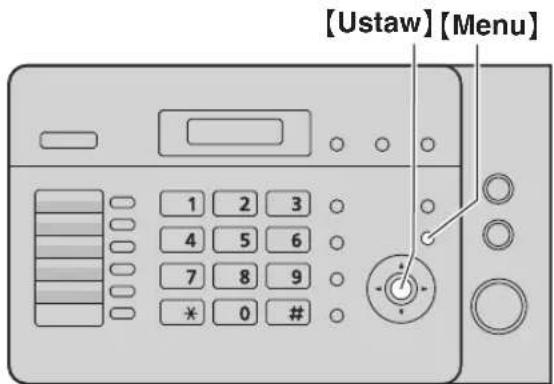

6.1 Programowanie.... 44
6.2 Funkcje podstawowe 45
6.3 Funkcje zaawansowane 46

7. Pomoc

Komunikaty o błędach

7.1 Komunikaty o błędach – raporty .....51
7.2 Komunikaty o błędach – wyświetlacz .....52

Rozwiązywanie problemów

7.3 Gdy nie działają określone funkcje .....54

Wymiana

7.4 Wymiana kasety z tonerem i urządzenia bębnowego 58

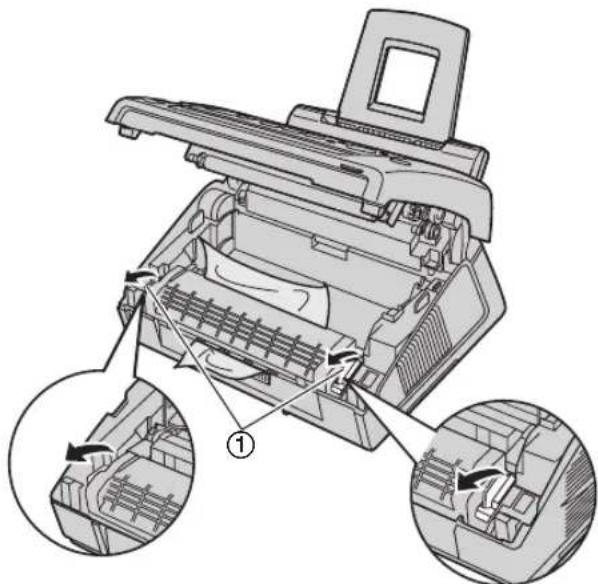

8. Blokady papieru

Blokady

8.1 Zablokowany papier.... 61

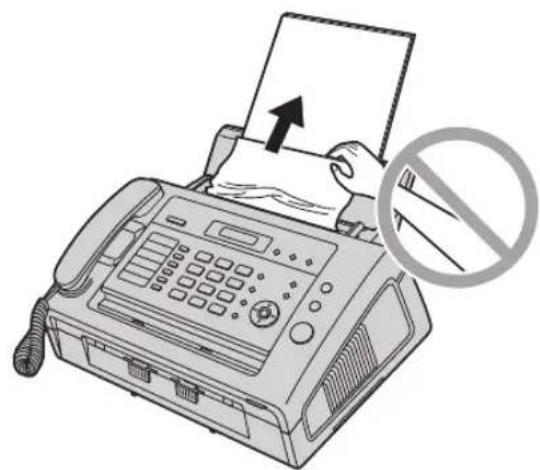

8.2 Zablokowane dokumenty.... 63

9. Czyszczenie

Czyszczenie

9.1 Czyszczenie wnętrza urządzenia 65

10. Informacje ogólne

Wydruki raportów

10.1 Wydruk parametrów funkcji, numerów telefonicznych i raportów....67

Specyfikacja

10.2 Specyfikacja.... 68

Deklaracja zgodności

10.3 Deklaracja zgodności....71

11. Indeks

11.1 Indeks 73

1.1 Wyposażenie załączone wzestawie

① Przewód zasilający

② Przewód telefoniczny

③ Słuchawka

④ Przewód słuchawkowy

⑤ Podstawka papieru

⑥ Taca papieru

⑦ Podstawka dokumentów

⑧ Urządzenie bębnowe

⑨ Startowa kaseta z tonerem ^*1

⑩ Instrukcja użytkowania

⑪ Skrócona instrukcja obsługi telefaksu

*1 Umożliwia wydrukowanie ok. 500 stron formatu A4 przy 5 % stopniu zaczernienia (str. 69).

Uwaga:

- Zachowaj oryginalne opakowanie na wypadek późniejszego transportu lub wysyłki urządzenia.

- Po rozpakowaniu produktu złóż opakowanie i/lub zdejmij nasadkę wtyczki zasilania.

1.2 Materiały eksploatacyjne

— Kaseta z tonerem na wymianę ^1

– Urządzenie bębnowe na wymianę *1

• Model: KX-FAD89E/KX-FAD89X

*1 Umożliwia wydrukowanie ok. 2 000 stron formatu A4 przy 5% stopniu zaczernienia przy użyciu KX-FAT88E/KX-FAT88X. W celu zapewnienia właściwego funkcjonowania urządzenia zalecane jest używanie kasety z tonerem i zespołu bębna marki Panasonic.

1.3 Opis przycisków

1 4 1 2 3 4 5 6 7 8 9 * 0 # ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑

- Włączenie/wyłączenie trybu automatycznego odbioru (str. 37).

②【Rozsyłanie】

- Rozsyłanie dokumentu do wielu odbiorców (str. 33, 34).

③ [Powt./Pauza]

- Powtarza wybieranie ostatniego numeru. Jeśli podczas wykonywania połączenia telefonicznego z wykorzystaniem funkcji [Głośnik] albo podczas wysyłania dokumentu linia jest zajęta, urządzenie automatycznie powtórzy wybieranie numeru przynajmniej 2 razy. - Wstawianie pauzy podczas wybierania.

4 [Odbiór Selektywny]

- Korzystanie z blokady wiadomości niepożądanych (str. 40).

⑤ [Identyfikacja Numeru]

- Wyświetlanie informacji o abonentach wywołujących (str. 28). - Zmiana sposobu wyświetlania informacji o abonencie wywołującym (str. 28).

⑥ [Menu]

- Rozpoczęcie i zakończenie programowania.

⑦ [Szybkie Skanowanie]

- Zapisywanie zeskanowanego dokumentu w pamięci, a następnie przesłanie go (str. 31).

⑧ [Pomoc]

- Wydruk pomocnych informacji do wglądu w każdej chwili (str. 19).

⑨ [Stop]

- Przerywa operację lub programowanie. - Kasowanie znaków z nazw i numerów telefonicznych (str. 22). - Powrót do poprzedniego kroku podczas pracy.

10 [Kopia]

• Kopiowanie dokumentu (str. 42).

11 Klawiatura wybierania jednoprzyciskowego

- Używanie funkcji wybierania jednoprzyciskowego (str. 25, 33).

12 [Dolny]

- Wybór pozycji 6–10 dla funkcji wybierania jednoprzyciskowego (str. 25, 33).

③7【R35y10Nietypowe】

- Ręczne rozsyłanie dokumentu do wielu odbiorców (str. 33, 34).

14 [Ton]

- W przypadku linii z wybieraniem impulsowym, podczas wybierania numeru zmienia tymczasowo tryb wybierania na tonowy.

15 [Flash]

- Umożliwia dostęp do usług telefonicznych i przekazywanie połączeń.

16 [Głośnik]

- Umożliwia wybranie numeru tel. i połączenie (bez możliwości rozmowy). Po naciśnięciu [Głośnik] podczas rozmowy będzie można słyszeć rozmówcę, ale on nie będzie mógł słyszeć ciebie.

17 [Wyt. Mikrofonu]

- Służy do wyłączenia mikrofonu podczas rozmowy. Aby wrócić do rozmowy, naciśnij przycisk ponownie.

18 Przycisk nawigacyjny [+] [=] [▲] [▼] [◀] [▶] [Głośność] [Książka Telefoniczna]

- Regulacja poziomu głośności (str. 20). - Wyszukiwanie zapisanych pozycji (str. 24, 33). - Wywoływanie podręcznej książki telefonicznej (str. 24).

19 [Ustaw]

- Służy do zachowywania ustawień podczas programowania.

20 [Faks][Start]

- Rozpoczęcie przesyłania lub odbioru faksu.

1.4 Ogólny wygląd urządzenia

① Słuchawka
② Głośnik
③ Prowadnice dokumentu
④ Podstawka papieru
⑤ Wejście papieru
⑥ Panel dociskający
⑦ Podstawka dokumentów ^1
⑧ Taca papieru ^1
⑨ Wyjście papieru
⑩ Wyjście dokumentu
⑪ Pokrywa przednia
⑫ Wejście dokumentu

*1 Podstawka do papieru i podstawka na dokumenty mogą nie być przedstawione na wszystkich rysunkach.

12

1.5 Kaseta z tonerem i urządzenie bębnowe

Załączona kaseta z tonerem to kaseta rozruchowa.

- Wymiana kasety z tonerem i urządzenia bębnowego - patrz str. 58.

Ostrzeżenie:

- Przed przystąpieniem do instalacji przeczytaj poniższą instrukcję. Po przeczytaniu instrukcji otwórz opakowanie zabezpieczające. Urządzenie bębnowe zawiera światloczuły bęben. Wystawienie bębna na działanie światła może go zniszczyć. Po otwarciu opakowania zabezpieczającego:

- Nie poddawaj urządzenia bębnowego działaniu światła przez ponad 5 minut.

– Nie dotykaj ani nie zarysuj czarnej powierzchni bębna.

- Nie umieszczaj urządzenia bębnowego w miejscach zakurzonych, brudnych lub w miejscach o wysokiej wilgotności powietrza.

- Nie narażaj urządzenia bębnowego na bezpośrednie działanie promieni słonecznych.

- Nie pozostawiaj kasety z tonerem bez opakowania zabezpieczającego przez dłuższy czas. Skróci to bowiem żywotność tonera.

1 Przed otwarciem opakowania zabezpieczającego nowej kasety z tonerem potrząśnij nią w pionie co najmniej 5 razy.

2 Wyjmij kasetę z tonerem i urządzenie bębnowe z opakowań zabezpieczających. Ściągnij taśmę uszczelniającą (①) z kasety z tonerem.

- Nie dotykaj ani nie zarysuj czarnej powierzchni bębna (②).

3 Wlóż kasetę z tonerem (①) pionowo do zespołu bębna (②).

4 Mocno wciśnij kasetę z tonerem (①). Przyciskając kasetę z tonerem, obracaj dźwignie po jej obu stronach w kierunku do siebie (②).

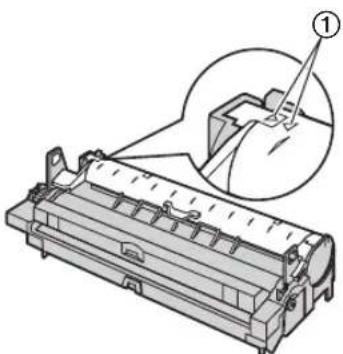

5 Po prawidłowo wykonanej instalacji kasety z tonerem, trójkąty (①) powinny być w jednej linii.

1. Wprowadzenie i instalacja

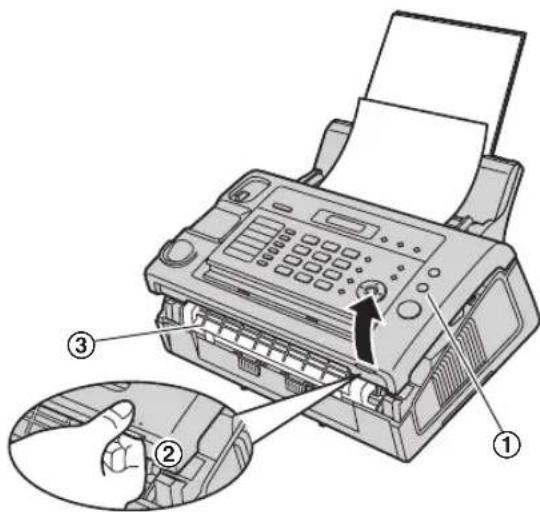

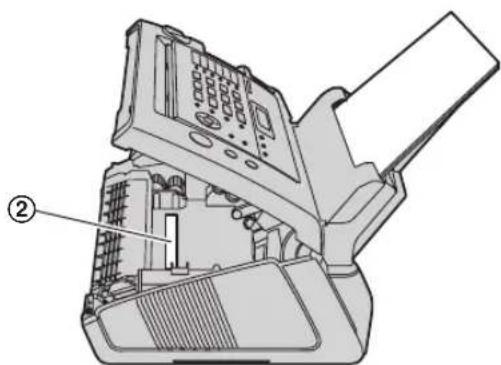

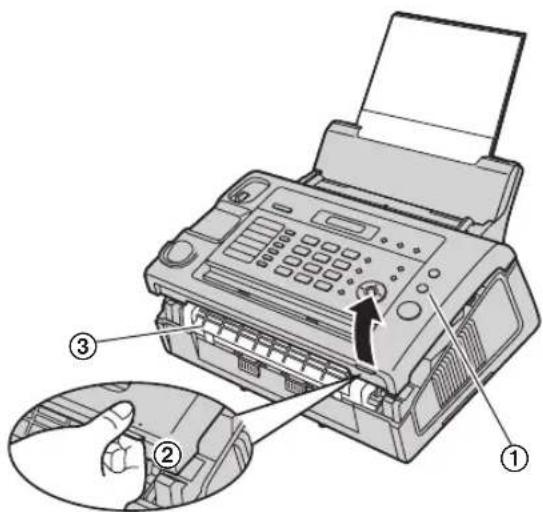

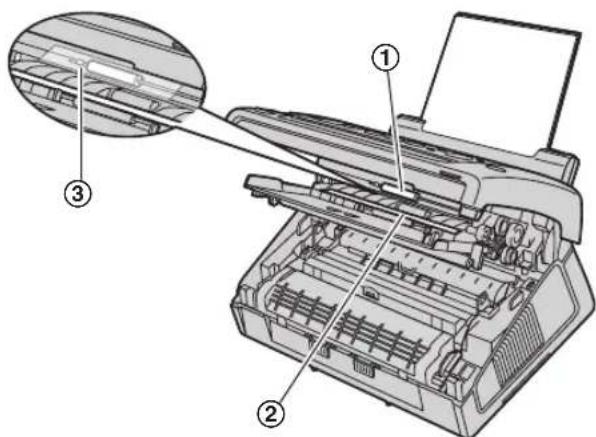

6 Podnieś przednią pokrywę (①), trzymając obszar oznaczony kropkami (②) po prawej stronie.

- Jeżeli dolna szyba (③) jest brudna, wytrzyj ją miękką, suchą ściereczką.

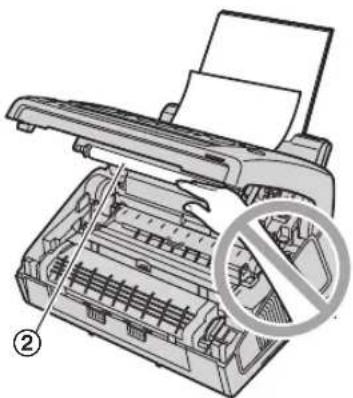

7 Włóż urządzenie bębnowe i kasetę z tonerem (①), trzymając za zaczepy.

- Nie dotykaj rolki transferowej (②).

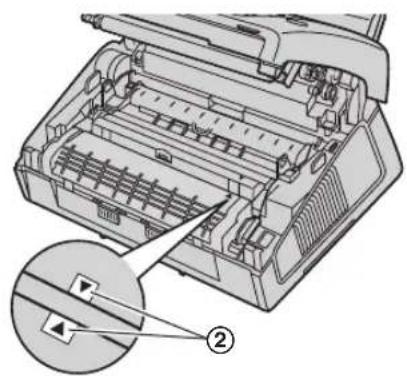

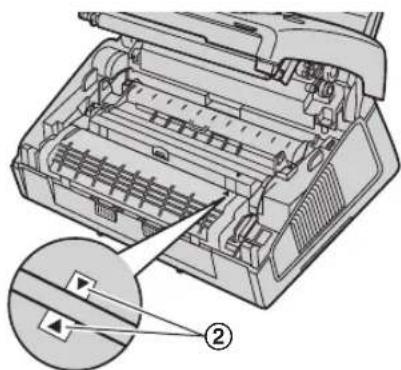

- Po prawidłowo wykonanej instalacji urządzenia bębnowego i kasety z tonerem trójkąty (③) powinny być ułożone w jednej linii.

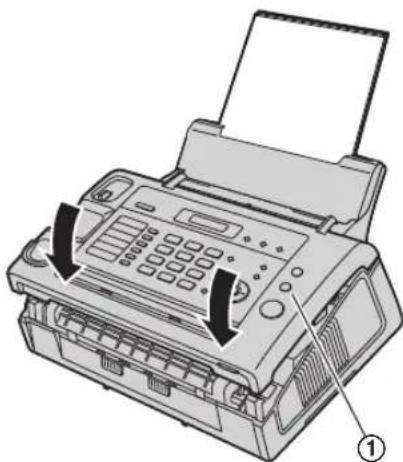

8 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

Funkcja oszczędzania tonera

Jeżeli chcesz zredukować zużycie tonera, włącz funkcję oszczędzania tonera (funkcja #79 na str. 50). Wydajność kasety tonera zwiększy się wówczas o około 40 %. Uruchomienie funkcji spowoduje gorszą jakość druku.

1.6 Podstawka papieru

Wsuń podstawkę papieru (①) w szczelinę (②) na tylnej ściance urządzenia.

• Nie umieszczaj urządzenia w miejscu, gdzie ściana lub inne przeszkody mogłyby blokować podajnik papieru.
• Aby zapobiec przegrzaniu się urządzenia, ta powierzchnia (③) powinna być oddalona od ściany itp. o ponad 50 mm.

1.7 Taca papieru

Wyrównaj szczeliny (①) w tacy papieru z ząbkami (②) widocznymi na spodzie urządzenia, a następnie wsuń dwa zaczepy tacy papieru w szczeliny w urządzeniu (③).

• Nie należy umieszczać urządzenia w miejscu, gdzie podstawka do papieru będzie narażona na potrącanie.
• Zarówno dokument jak i kopia będą wysuwać się z przodu urządzenia. Niekładź niczego przed urządzeniem.
• Podstawka papieru może utrzymać około 30 stron wydruków. Usuń wydruki z podstawki papieru zanim będzie ich zbyt wiele.

1.8 Podstawka dokumentów

Wsuń podstawkę dokumentów (①) w szczeliny (②).

- Upewnij się, że podstawka dokumentów jest wsunięta do końca, w przeciwnym razie dokumenty mogą się zacinać.

1.9 Przewód słuchawkowy

Podłącz przewód słuchawkowy (①).

- Wtyczkę znajdującą się na dłuższym, niezwiniętym końcu (②) przewodu słuchawkowego należy podłączyć do słuchawki.

Odpowiedni jest papier rozmiaru A4.

Urządzenie mieści:

• Maks. 250 arkuszy papieru o gramaturze 60 g/m ^2 do 75 g/m ^2 .
• Maks. 230 arkuszy papieru o gramaturze 80 g/m ^2 .
• Maks. 200 arkuszy papieru o gramaturze 90 g/m ^2 .

Informacje na temat właściwego papieru podano na str. 69.

1 Przed włożeniem pliku kartek należy go przekartkować, aby zapobiec zablokowaniu papieru.

2 Pociągnij do przodu panel dociskający (①).

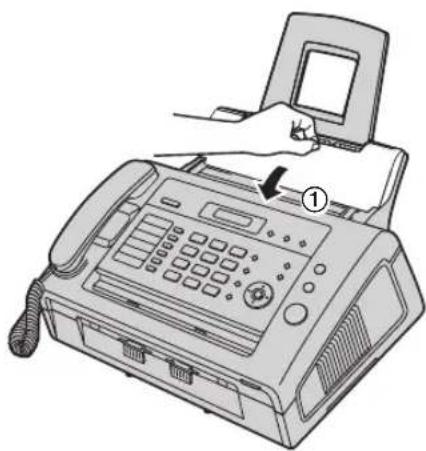

3 Włóż papier, stronę do zadruku skierowaną w dół (①).

- Ilość papieru nie może być większa niż pozwala na to ogranicznik (②). - Jeżeli papier jest włóżony nierówno, popraw go, żeby nie zablokował się wewnątrz urządzenia.

Dobrze Žle

4 Wciśnij panel dociskający z powrotem na miejsce (①).

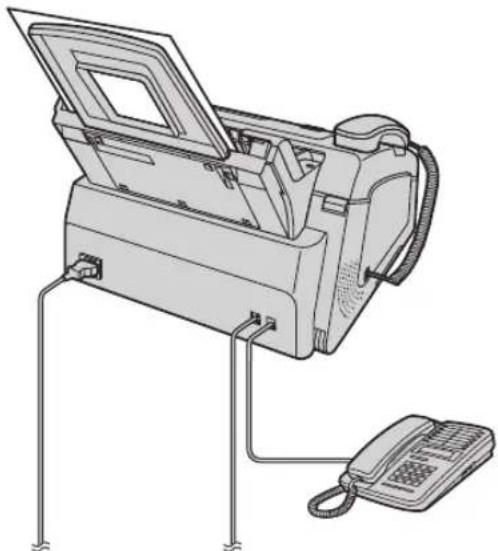

2.1 Podłączenie urządzenia

Ostrzeżenie:

• Gniazdo zasilające powinno być łatwo dostępne i znajdować się w pobliżu urządzenia.
• Używaj wyłącznie przewodu linii telefonicznej dołączonego do urządzenia.
• Nie przedłużaj przewodu telefonicznego.

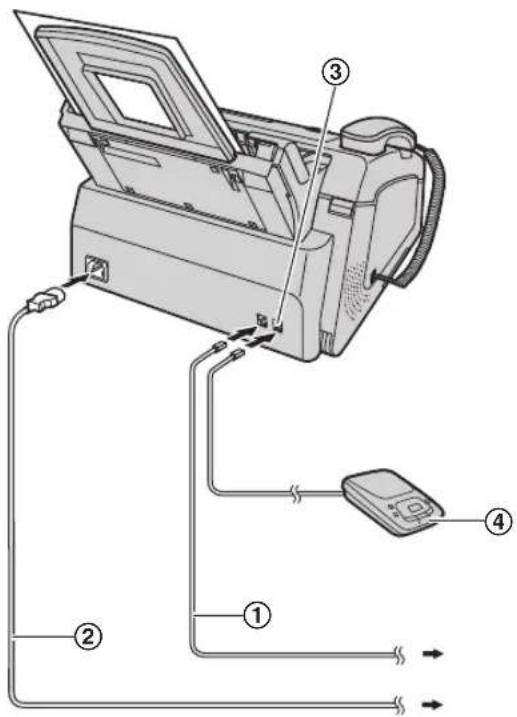

① Przewód telefoniczny
- Podłącz go do gniazda pojedynczej linii telefonicznej.
② Przewód zasilający
- Podłącz do gniazda sieci zasilającej z uziemieniem (220 –240 V, 50/60 Hz).
③ Gniazdo [EXT]
- Można tu podłączyć aparat zgłoszeniowy (str. 39) lub telefon. Jeśli jest założona zaślepka, zdejmij ją.
④ Aparat zgłoszeniowy (dostarczany przez użytkownika)

• Jeśli do tej samej linii telefonicznej podłączone jest jakiekolwiek inne urządzenie, mogą wystąpić zakłócenia.
• Urządzenie należy podłączyć do gniazda elektrycznego z uziemieniem.
• Jeżeli urządzenie korzysta z tej samej linii telefonicznej, do której dołączony jest komputer a dostawca usług

internetowych zaleca zainstalowanie filtru (⑤), podłącz urządzenie w następujący sposób.

2.2 Tryb wybierania numeru

Jeżeli nie udaje się uzyskać połączenia (str. 24, 31), zmień ustawienie sposobu wybierania.

[Ustaw][Menu] 1 2 3 4 5 6 7 8 9 * 0 #

1 Naciśnij [Menu].

USTAWIENIA SYST UŻYJ [◀ ▶ ]

2 Naciśnij [#], a następnie [1][3].

TRYB WYBIERANIA =TONOWY [±]

3 Naciśnij [1] lub [2], aby wybrać wymagane ustawienie.

【1】“IMPULSOWY”: Wybieranie impulsowe.

[2] "TONOWY" (domyślnie): Wybieranie tonowe.

4 Naciśnij [Ustaw].

5 Aby zakończyć naciśnij przycisk [Menu].

2.3 Funkcja pomocy

Samo urządzenie zawiera pomocne informacje, które można wydrukować jako materiał do wglądu w każdej chwili.

- "USTAW. PODSTAWOWE":

Jak zaprogramować datę, godzinę, swoje logo i numer faksu.

- "LISTA FUNKCJI":

Sposób programowania poszczególnych funkcji.

- "KSIAŻKA TEL.":

Sposób zapisywania nazwisk i numerów w książce telefonicznej i ich wybierania.

- "ODBIOR DOKUMENT."

Pomoc przy problemach z odbieraniem dokumentów.

- "KOPIOWANIE":

Jak korzystać z funkcji kopiowania.

- "RAPORTY":

Lista dostępnych raportów.

- "IDENTYF.NUMER":

Używanie funkcji identyfikacji abonenta wywołującego.

2 Naciśnij kilkakrotnie [◀] lub [▶], aby wyświetlić wymagany zapis.

3 Naciśnij [Ustaw]

- Wybrana pozycja zostanie wydrukowana.

2.4 Regulacja poziomów głośności

[+][-][Ustaw]

Głośność dzwonka

Naciśnij przycisk [+] lub [-], gdy urządzenie nie wykonuje żadnej operacji.

- Jeżeli w podajniku znajdują się jakieś dokumenty, nie można regulować głośności. Upewnij się, że podajnik dokumentów jest pusty.

Aby wyłączyć dzwonek

1. Naciśnij kilkakrotnie [—], aby wyświetlić "DZW. WYŁ.=OK?".

2. Naciśnij [Ustaw].

3. Urządzenie nie będzie dzwoniło przy odbieraniu połączeń, ale na wyświetlaczu pojawi się komunikat "POLACZENIE".

4. Aby ponownie WŁĄCZYĆ dzwonek, naciśnij [+].

Rodzaj dzwonka

- Użytkownik może wybrać jeden z trzech rodzajów dzwonka (funkcja #17 na str. 45).

Głośność dźwięku słyszanego w słuchawce telefaksu Podczas używania słuchawki, naciskaj (+) lub (−).

Poziom dźwięku w głośniku

Podczas odsłuchu linii telefonicznej poprzez głośnik telefaksu, naciskaj [+] lub [-].

2.5 Data i godzina

Należy ustawić aktualną datę i godzinę.

2 Naciśnij [#], a następnie [0][1].

USTAW DATE/GODZ UŻYJ USTAW

3 Naciśnij [Ustaw].

- Na wyświetlaczu pojawi się kursor (☐).

4 Wpisz bieżący dzień/miesiąc/rok, wybierając po 2 cyfry dla każdej wartości.

Na przykład: 10 sierpnia 2009

Naciśnij [1][0][0][8][0][9].

5 Wpisz bieżącą godzinę/minutę, wybierając po 2 cyfry dla każdej wartości. Naciśnij kilkakrotnie [★], aby wybrać "AM", "PM" lub zegar 24-godzinny.

Na przykład: 3:15 PM (zegar 12-godzinny)

1. Nacišnij [0][3] [1][5].

1. Naciśnij kilkakrotnie [★], aby wyświetlić "PM".

7 Aby zakończyć naciśnij przycisk [Menu].

Uwaga:

- Telefaks odbiorcy będzie drukował na górze każdej odebranej strony datę i godzinę ustawioną w urządzeniu nadawcy.

- Zegar pracuje z dokładnością ±60 sekund na miesiąc.

Poprawianie błędów

Naciśnij [◀] lub [▶], aby przesunąć kursor do błędnej cyfry i wpisz właściwą.

Jeżeli korzystasz z usługi identyfikacji abonenta wywołującego

Data i godzina będą ustawione automatycznie, zgodnie z odebraną informacją o abonencie wywołującym.

• Aby korzystać z tej funkcji, upewnij się, że regulacja czasu ustawiona jest na "AUTOMATYCZ." (funkcja #33 na str. 47).
• Jeśli wcześniej nie ustawiono czasu, identyfikacja abonenta wywołującego nie zmieni ustawień zegara.

2.6 Twoje logo

Logo stanowi zwykle nazwisko użytkownika lub nazwa firmy.

[Ustaw] [◀][▶][+][-] [Menu] 1 2 3 4 5 6 7 8 9 * 0 # [Wył. Mikrofonu] [Flash] [Stop]

1 Naciśnij [Menu].

USTAWIENIA SYST UŻYJ [◀ ▶ ]

2 Naciśnij [#], a następnie [0][2].

LOGO UŻYJ USTAW

3 Naciśnij [Ustaw]

- Na wyświetlaczu pojawi się kursor (☐).

LOGO=

4 Wpisz swoje logo, używając maks. 30 znaków. Szczegóły znajdziesz w tabeli znaków zamieszczonej poniżej.

5 Naciśnij [Ustaw]

PARAMETR [ ]

6 Aby zakończyć naciśnij przycisk [Menu].

Uwaga:

- Logo będzie drukowane na górze każdej strony odebranej z t w o j e g o u r z ądzenia.

Wybieranie liter na klawiaturze

Klawiatura Litery
[1]	Spacja # & ' ()* , - . / 1
[2]	A A B C C 2
	a b c 2
[3]	D E E F 3
	d e f 3Litery
Klawiatura
[4]	G H I 4
	g h i 4
[5]	J K L Ł 5
	j k l 5
[6]	M N Ý O Ó 6
	m n o 6
[7]	P Q R S Ś 7
	p q r s 7
[8]	T U V 8
	t u v 8
[9]	W X Y Z Ż Ż 9
	w x y z 9
[0]	Spacja 0
[*]	Przełącza wielkie i małe litery.
[Flash]	Wstawianie łącznika.
[Wyt. Mikrofonu]	Wstawianie spacji.
[Stop]	Kasowanie cyfry.

Uwaga:

• W celu wpisania innego znaku przyporządkowanego temu samemu przyciskowi naciśnij przycisk [▶], aby przesunąć kursor na następną pozycję.
• Następujące znaki nie są wyświetlane jako małe litery:

$$ A C E \text { L N O S Z } $$

Aby wpisać swoje logo

Na przykład: "BILL"

1. Naciśnij [2] 3 razy.

LOGO= B

1. Naciśnij [4] 3 razy.

LOGO=B I

1. Naciśnij [5] 3 razy.

LOGO=BIL

1. Naciśnij [▶], aby przesunąć kursor do następnej pozycji i naciśnij [5]3 razy.

LOGO=BIL

Przełączanie między wielkimi i małymi literami

Naciskając przycisk [★] można przełączyć wielkie litery na małe i odwrotnie.

1. Naciśnij [2] 3 razy.

LOGO=B

1. Naciśnij【4】3 razy.

LOGO=B I

1. Naciśnij [★].

LOGO=B i

1. Naciśnij【5】3 razy.

LOGO=Bi1

Poprawianie błędów

1. Naciśnij [◀] lub [▶], aby przesunąć kursor do niewłaściwej litery.
2. Naciśnij [Stop].

- Aby wykasować wszystkie litery, naciśnij i przytrzymaj przycisk [Stop].

1. Wpisz właściwą literę.

Wybieranie liter za pomocą przycisków [÷] lub [=]

Zamiast korzystania z klawiatury znaki można wpisywać przy użyciu przycisków [+] lub [-].

1. Naciśnij kilkakrotnie przycisk [—], aby wyświetlić wymaganą literę. Znaki są wyświetlane w następującej kolejności:

- Naciśnięcie przycisku [+] powoduje odwrócenie kolejności.

1. Aby wpisać literę, naciśnij przycisk [▶].
2. Aby wpisać następną literę, zacznij ponownie od punktu 1.

Uwaga:

- Następujące znaki nie są wyświetlane jako małe litery:

AĆEŁNÓŚŻ

2.7 Twój numer faksu

[Ustaw] [◀][▶] [Menu] 1 2 3 4 5 6 7 8 9 * 0 # [Flash] [Stop]

1 Naciśnij [Menu].

USTAWIENIA SYST UŻYJ [◀ ▶ ]

2 Naciśnij [‡], a następnie [0][3].

NR FAKSU UŻYJ USTAW

3 Naciśnij [Ustaw]

- Na wyświetlaczu pojawi się kursor (☐).

NR=

4 Wpisz swój numer faksu, używając maks. 20 cyfr.

Na przykład:

NR=1234567

• Aby wstawić “+”, naciśnij [★].
• Aby wstawić odstęp, naciśnij [#].
• Aby wstawić łącznik, naciśnij [Flash].

5 Naciśnij [Ustaw]

PARAMETR [ ]

6 Aby zakończyć naciśnij przycisk [Menu].

Uwaga:

- Numer faksu będzie drukowany na górze każdej strony odebranej z twojego urządzenia.

Poprawianie błędów

1. Naciśnij [◀] lub [▶], aby przesunąć kursor do niewłaściwej cyfry.
2. Naciśnij [Stop].

- Aby wykasować wszystkie cyfry, naciśnij i przytrzymaj przycisk [Stop].

1. Wprowadź poprawną cyfrę.

3.1 Zapisywanie nazw i numerów telefonicznych w podręcznej książce telefonicznej

Książka telefoniczna umożliwia wykonywanie połączeń bez potrzeby ręcznego wybierania numeru. W książce telefonicznej telefaksu można zapisać 100 nazwisk i numerów telefonicznych.

- Także przy wysyłaniu faksów można korzystać z książki telefonicznej (str. 33).

1 Naciśnij kilkakrotnie [Menu], aby wyświetlić "KSIĄŻKA USTAW".

2 Naciśnij [▶].

- Na wyświetlaczu na chwilę pojawi się liczba możliwych wpisów w książce telefonicznej.

3 Wprowadź nazwisko (maks. 16 liter) (patrz instrukcja na str. 21).

4 Naciśnij [Ustaw].

5 Wpisz numer telefonu, używając maks. 24 cyfr.

6 Naciśnij [Ustaw].

- Aby zaprogramować innych abonentów, powtórz czynności od punktu 3 do 6.

7 Aby zakończyć naciśnij przycisk [Menu].

Uwaga:

- Zarejestrowane elementy można sprawdzić, drukując listę numerów telefonicznych (str. 67).

Poprawianie błędów

1. Naciśnij [◀] lub [▶], aby przesunąć kursor do niewłaściwej litery/cyfry.

2. Naciśnij [Stop].

- Aby wykasować wszystkie litery/cyfry, naciśnij i przytrzymaj przycisk [Stop]

1. Wpisz właściwą literę/cyfrę.

3.2 Wykonywanie połączenia telefonicznego przy użyciu podręcznej książki telefonicznej

Aby można było korzystać z tej funkcji, należy zapisać nazwy i numery telefoniczne abonentów w książce telefonicznej (str. 24).

1 Naciśnij [▶].

- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.

2 Naciśnij kilkakrotnie [+] lub [−], aby wyświetlić wymagany zapis.

3 Podnieś słuchawkę lub naciśnij przycisk [Głośnik].

- Urządzenie automatycznie wybierze numer.

Wyszukiwanie nazwiska wg inicjału Na przykład: "LISA"

1. Naciśnij [▶].

- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.

1. Naciśnij przycisk [+] lub [−], aby otworzyć książkę telefoniczną.

2. Naciskaj przycisk [5], aż zostanie wyświetlone nazwisko rozpoczynające się na literę "L" (patrz tablica znaków na str. 21).

- Aby wyszukać symbole, naciśnij przycisk [1].

1. Naciśnij kilkakrotnie [—], aby wyświetlić "LISA".

- Aby zatrzymać wyszukiwanie, naciśnij przycisk [Stop].

- Aby wybrać wyświetlony numer, podnieś słuchawkę lub naciśnij przycisk【Głośnik】.

3.3 Edycja zarejestrowanego nazwiska i numeru telefonicznego

1 Naciśnij [▶].

- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.

2 Naciśnij kilkakrotnie [+] lub [−], aby wyświetlić wymagany zapis.

3 Naciśnij [Menu].

4 Naciśnij [★].

- Jeżeli nie chcesz edytować nazwiska, przejdź do punktu 6.

5 Możesz teraz poprawić nazwisko. Szczegółową procedurę zapisywania można znaleźć na str. 24.

6 Naciśnij [Ustaw].

- Jeżeli nie chcesz edytować numeru, przejdź do punktu 8.

7 Możesz teraz zmienić lub poprawić numer telefoniczny.

Szczegółową procedurę zapisywania można znaleźć na str. 24.

8 Naciśnij [Ustaw].

- Aby edytować inne wpisy, powtórz czynności od punktu 2 do 8.

9 Aby zakończyć naciśnij przycisk [Stop].

3.4 Usuwanie zarejestrowanego nazwiska i numeru telefonicznego

3.4.1 Kasowanie pojedynczych wpisów

1 Naciśnij [▶].

- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.

2 Naciśnij kilkakrotnie (+) lub (−), aby wyświetlić wymagany zapis.

3 Naciśnij [Menu].

4 Naciśnij [#].

- Aby przerwać kasowanie, naciśnij [Stop].

5 Naciśnij [Ustaw]

- Aby usunąć inne elementy, powtórz czynności od punktu 2 do 5.

6 Aby zakończyć naciśnij przycisk [Stop].

3.4.2 Kasowanie wszystkich wpisów

1 Naciśnij [▶].

- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.

2 Naciśnij [Menu].

3 Naciśnij kilkakrotnie [+] lub [-], aby wybrać ustawienie "TAK".

4 Naciśnij [Ustaw]

- Aby przerwać kasowanie, naciśnij [Stop].

5 Naciśnij [Ustaw]

3.5 Wybieranie jednoprzyciskowe

Funkcja wybierania jednoprzyciskowego umożliwia szybki dostęp do często używanych numerów telefonicznych.

3.5.1 Zapisywanie numerów do wybierania jednoprzyciskowego

- Pozycji 1–3 wybierania jednoprzyciskowego można użyć alternatywnie jako przycisków funkcji rozsyłania (str. 33).

- Także przy wysyłaniu faksów można korzystać z funkcji wybierania jednoprzyciskowego (str. 33).

Klawiatura wybierania jednoprzyciskowego

[Ustaw] [◀][▶][+][-] [Menu] 1 2 3 4 5 6 7 8 9 * 0 # [Dolny] [Głośnik][Stop]

1 Naciśnij kilkakrotnie [Menu], aby wyświetlić "KSIĄŻKA USTAW".

2 Wybierz odpowiedni przycisk klawiatury wybierania jednoprzyciskowego.

Dla pozycji 1–3:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego, a następnie kilkakrotnie [+] lub [-], aby wybrać "TRYB WYBIER." i naciśnij przycisk [Ustaw].

Dla pozycji 4–5:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 6–10:

Naciśnij [Dolny], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

3 Wprowadź nazwisko (maks. 16 liter) (patrz instrukcja na str. 21).

4 Naciśnij [Ustaw].

5 Wpisz numer telefonu, używając maks. 24 cyfr.

6 Naciśnij [Ustaw].

- Aby zaprogramować innych abonentów, powtórz czynności od punktu 2 do 6.

7 Aby zakończyć naciśnij przycisk [Stop].

Uwaga:

- Zarejestrowane elementy można sprawdzić, drukując listę numerów telefonicznych (str. 67).

Poprawianie błędów

1. Naciśnij [◀] lub [▶], aby przesunąć kursor do niewłaściwej litery/cyfry.

2. Naciśnij [Stop].

- Aby wykasować wszystkie litery/cyfry, naciśnij i przytrzymaj przycisk [Stop]

1. Wpisz właściwą literę/cyfrę.

3.5.2 Uzyskiwanie połączeń przy użyciu wybierania jednoprzyciskowego

Aby korzystać z tej funkcji, należy wcześniej zarejestrować nazwy i numery telefoniczne abonentów dla funkcji wybierania jednoprzyciskowego.

1 Podnieś słuchawkę lub naciśnij przycisk [Głośnik].
2 Wybierz odpowiedni przycisk klawiatury wybierania jednoprzyciskowego.

Dla pozycji 1–5:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 6–10:

Naciśnij [Dolny], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

- Urządzenie automatycznie wybierze numer.

3.5.3 Edycja zarejestrowanego nazwiska i numeru telefonicznego

1 Naciśnij [▶].

- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.

2 Naciśnij kilkakrotnie [+] lub [=], aby wyświetlić wymagany zapis.

3 Naciśnij [Menu].

4 Naciśnij [★].

- Jeżeli nie chcesz edytować nazwiska, przejdź do punktu 6.

5 Możesz teraz poprawić nazwisko. Szczegółową procedurę zapisywania można znaleźć na str. 25.

6 Naciśnij [Ustaw].

- Jeżeli nie chcesz edytować numeru, przejdź do punktu 8.

7 Możesz teraz zmienić lub poprawić numer telefoniczny. Szczegółową procedurę zapisywania można znaleźć na str. 25.

8 Naciśnij [Ustaw].

- Aby edytować inne wpisy, powtórz czynności od punktu 2 do 8.

9 Aby zakończyć naciśnij przycisk [Stop].

3.5.4 Usuwanie zarejestrowanego nazwiska i numeru telefonicznego

1 Naciśnij [▶].

- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.

2 Naciśnij kilkakrotnie (+) lub [−], aby wyświetlić wymagany zapis.

3 Naciśnij [Menu].

4 Naciśnij [#].

- Aby przerwać kasowanie, naciśnij [Stop].

5 Naciśnij [Ustaw].

- Aby usunąć inne elementy, powtórz czynności od punktu 2 do 5.

6 Aby zakończyć naciśnij przycisk [Stop].

3.6 Usługa identyfikacji abonenta wywołującego

Urządzenie może realizować usługę identyfikacji abonenta wywołującego, w standardzie FSK, jeżeli taka funkcja jest w ofercie firmy telekomunikacyjnej. Aby móc korzystać z funkcji identyfikacji abonenta wywołującego, należy wykupić abonament na tę usługę.

Uwaga ważne:

• Urządzenie jest zgodne ze standardem ETS (Europejski Standard Telekomunikacyjny) i może realizować tylko podstawowe funkcje CLIP (Identyfikacja abonenta wywołującego).
• Urządzenie może wyświetlać tylko numer telefonu i nazwisko abonenta wywołującego.
• Urządzenie nie może realizować dodatkowych funkcji z zakresu usług telekomunikacyjnych.
• W zależności od usług oferowanych przez lokalną centralę telefoniczną data/godzina połączenia oraz nazwisko abonenta wywołującego mogą nie być wyświetlane.

Wcześniej należy upewnić się, że następujący licznik dzwonków jest ustawiony na 2 lub więcej.

– Ustawienia dzwonka dla trybu FAKS (funkcja #06 na str. 45)
– Ustawienia dzwonka dla trybu TEL/FAKS (funkcja #78 na str. 49)

3.6.1 Jak wyświetlana jest informacja o abonencie wywołującym

Nazwisko abonenta wywołującego lub jego numer telefonu pojawi się na wyświetlaczu po 1-szym dzwonku. Użytkownik może wówczas zdecydować, czy odbiera połączenie, czy nie. Urządzenie automatycznie zarejestruje informacje o abonencie wywołującym (nazwisko, numer telefonu oraz datę i godzinę połączenia) dla ostatnich 30 wywołań. Informacje o abonencie wywołującym są przechowywane w kolejności od najnowszego do najdawniejszego połączenia. Kiedy zostanie odebrane 31 połączenie, informacje o najstarszym połączeniu zostaną skasowane.

Informacje o abonentach wywołujących można przeglądać po kolei na wyświetlaczu (str. 28) lub wydrukować listę identyfikacyjną abonentów wywołujących (str. 67).

• Wyświetlane informacje o abonencie wywołującym obejmują maks. 16 liter nazwiska i 22 cyfry numeru telefonicznego.
• Jeśli odebrano informacje o abonencie wywołującym i dany numer telefonu jest zarejestrowany w pamięci wybierania jednoprzyciskowego lub w książce telefonicznej urządzenia, zostanie wyświetlone zapisane nazwisko.
• Jeżeli urządzenie jest podłączone do centrali abonenckiej (PBX), informacje o abonentach wywołujących mogą nie być odbierane prawidłowo. Sprawdź u dostawcy centrali.

• Jeżeli urządzenie nie odebrało informacji o abonencie wywołującym, na wyświetlaczu pojawi się jeden z poniższych komunikatów:

• "POZA OBSZAREM": Abonent dzwoni z miejsca, gdzie nie ma możliwości identyfikacji abonentów wywołujących.

• "DANE ZASTRZEZON.": Abonent ma włączony zakaz identyfikacji.
• "POL.ZAMIEJSC.": Abonent uzyskał połączenie zamiejscowe.

Sprawdzanie informacji o abonencie wywołującym przez wydrukowanie listy identyfikacyjnej

– Aby wydrukować listę ręcznie, patrz str. 67.
- Aby drukować listę automatycznie po każdych 30 połączeniach, uruchom funkcję #26 (str. 46).

3.7 Przeglądanie informacji o abonentach wywołujących i oddzwanianie

Użytkownik może w prosty sposób przejrzeć informacje o abonentach wywołujących oraz oddzwonić do niego. W trybie gotowości na wyświetlaczu pokazana zostanie liczba nowych wywołań.

Na przykład:

10 NOWYCH ROZM 10:59

[Identyfikacja Numeru] [+][-] 1 2 3 4 5 6 7 8 9 * 0 # [Głośnik][Stop] [Start]

1 Naciśnij [Identyfikacja Numeru].

- Na wyświetlaczu pokazana zostanie liczba nowych połączeń.

2 Naciśnij przycisk[+], aby przejrzeć informacje o abonentach wywołujących, zaczynając od najnowszego połączenia.

• Naciśnięcie przycisku [=] powoduje odwrócenie kolejności wyświetlania.
• Aby przerwać przeglądanie listy, naciśnij [Stop].

3 Podnieś słuchawkę lub naciśnij przycisk [Głośnik], aby rozpocząć wybieranie.

• Urządzenie automatycznie wybierze numer.
• Aby wysłać dokument, włóż dokument STRONA ZADRUKOWANĄ W DÓŁ i naciśnij przycisk [Start].

Zmiana sposobu wyświetlania informacji o abonencie wywołującym

Naciskaj przycisk [Identyfikacja Numeru] po wyświetleniu informacji o abonencie wywołującym.

Na przykład:

SAM LEE 11:20 20 LIP.√ ↑ 1345678901 11:20 20 LIP.√

- Znak √ na wyświetlaczu oznacza, że informacje o tym wywołaniu były już oglądane lub oddzwoniono już pod ten numer.

Informacje na wyświetlaczu podczas przeglądania

• Gdy aparat nie mógł odebrać nazwiska, na wyświetlaczu pojawi się komunikat "BRAK NAZWY".
• Jeśli nie odebrano żadnych wywołań, na wyświetlaczu pojawi się komunikat "BRAK DANYCH".

3.8 Edycja numeru telefonu abonenta wywołującego przed oddzwonieniem

1 Naciśnij [Identyfikacja Numeru].
2 Naciśnij kilkakrotnie [+] lub [−], aby wyświetlić wymagany zapis.
3 Naciśnij kilkakrotnie [Identyfikacja Numeru], aby wyświetlić numer telefonu.
4 Aby przed numerem telefonu wpisać cyfrę, naciśnij odpowiedni przycisk na klawiaturze ([0] do [9]).
- Można także przejść w tryb edycji, naciskając [*].

5 Aby oddzwonić pod edytowany numer, podnieś słuchawkę lub naciśnij przycisk [Głośnik].

- Urządzenie automatycznie wybierze numer.

- Aby wysłać dokument, włóż dokument STRONA ZADRUKOWANĄ W DÓŁ i naciśnij przycisk [Start].

Uwaga:

- Edytowany numer telefonu nie zostanie zapisany w informacjach o abonentach wywołujących. Aby zapisać go w k s i ązce telefonicznej, patrz str. 29.

Poprawianie błędów

1. Naciśnij [◀] lub [▶], aby przesunąć kursor do niewłaściwej cyfry.
2. Naciśnij【Stop】aby skasować cyfrę.
3. Wprowadź poprawną cyfre.

3.9 Usuwanie informacji o abonentach wywołujących

3.9.1 Usuwanie wszystkich informacji o abonentach wywołujących

1 Naciśnij kilkakrotnie [Menu], aby wyświetlić "USTAW.IDENTYFIK".
2 Naciśnij [Ustaw].
- Wyświetlony zostanie komunikat "KAS.LISTE IDENT".
3 Naciśnij [Ustaw].
- Aby przerwać usuwanie, naciśnij [Stop], a potem [Menu].

4 Naciśnij [Ustaw].

5 Aby zakończyć naciśnij przycisk [Stop].

3.9.2 Usuwanie informacji o wybranym abonencie wywołującym

1 Naciśnij [Identyfikacja Numeru].

2 Naciśnij kilkakrotnie (+) lub (−), aby wyświetlić wymagany zapis.

3 Naciśnij [◀].

- Aby przerwać kasowanie, naciśnij [Stop] 2 razy.

4 Naciśnij [Ustaw].

- Aby usunąć inne elementy, powtórz czynności od punktu 2 do 4.

5 Aby zakończyć naciśnij przycisk [Stop].

3.10 Zapisywanie informacji o abonencie wywołującym w książce telefonicznej/w pamięci wybierania jednoprzyciskowego

3.10.1 Książka telefoniczna

[Identyfikacja Numeru] [▶][(+)[-] [Menu] 1 2 3 4 5 6 7 8 9 * 0 # [Ustaw]

1 Naciśnij [Identyfikacja Numeru].
2 Naciśnij kilkakrotnie [-+] lub [—], aby wyświetlić wymagany zapis.
3 Naciśnij [Menu].
4 Naciśnij [▶].

- Jeżeli nie chcesz edytować nazwiska, przejdź do punktu 6.

5 Jeśli chcesz dodać nazwisko, wpisz je, używając maksymalnie 16 znaków (str. 21).
6 Naciśnij [Ustaw].

- Jeśli konieczna jest edycja numeru, patrz str. 28.

7 Naciśnij [Ustaw].

Uwaga:

• Edycję nazwisk opisano na str. 24.
- Jeśli informacje o abonencie wywołującym nie zawierają nazwiska, wpisz je ręcznie. Wskazówki znajdziesz na str. 24.

3.10.2 Wybieranie jednoprzyciskowe

Klawiatura wybierania jednoprzyciskowego

[Identyfikacja Numeru] [+][-] [Menu] 1 2 3 4 5 6 7 8 9 * 0 # [Dolny] [Ustaw]

1 Naciśnij [Identyfikacja Numeru].
2 Naciśnij kilkakrotnie (+) lub [−], aby wyświetlić wymagany zapis.
3 Naciśnij [Menu].
4 Wybierz przycisk klawiatury wybierania jednoprzyciskowego.

Dla pozycji 1–3:

Naciśnij odpowiedni przycisk klawiatury wybierania jednoprzyciskowego, a następnie kilkakrotnie [+] lub [−], aby wybrać “TRYB WYBIER.” i n a ci śnij przycisł[Ustaw].

Dla pozycji 4–5:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 6–10:

Naciśnij [Dolny], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

- Jeżeli nie chcesz edytować nazwiska, przejdź do punktu 6.

5 Jeśli chcesz dodać nazwisko, wpisz je, używając maksymalnie 16 znaków (str. 21).

6 Naciśnij [Ustaw]

- Jeśli konieczna jest edycja numeru, patrz str. 28.

7 Naciśnij [Ustaw]

Uwaga:

• Edycję nazwisk opisano na str. 26.
- Jeśli informacje o abonencie wywołującym nie zawierają nazwiska, wpisz je ręcznie. Wskazówki znajdziesz na str. 25.
- Jeśli wpiszesz nowe dane dla przycisku wybierania jednoprzyciskowego, który został już wcześniej zaprogramowany, poprzedni wpis zostanie zastąpiony.
- Pozycji 1–3 wybierania jednoprzyciskowego można użyć alternatywnie jako przycisków funkcji rozsyłania (str. 33).

4.1 Wysyłanie dokumentów ręcznie

[Głośnik] [Ustaw][+][-] [Powt./Pauza] [Stop] [Start] [Szybkie Skanowanie]

1 Dostosuj szerokość prowadnic (①) do rzeczywistego rozmiaru dokumentu.
2 Włóż dokument (maks. 15 arkuszy) STRONA ZADRUKOWANĄ W DÓŁ, aż urządzenie pobierze dokument i usłyszysz pojedynczy sygnał dźwiękowy.

- Jeśli prowadnice dokumentu nie są odpowiednio ustawione, popraw je.

3 Jeżeli to konieczne, naciśnij kilkakrotnie [+] lub [=], aby wybrać żądaną rozdzielczość.
4 Naciśnij [Głośnik].
5 Wybierz numer faksu.
6 Kiedy usłyszysz sygnał faksowy:

Naciśnij [Start].

Kiedy drugi abonent odbierze:

Podnieś słuchawkę i poproś o naciśnięcie przycisku START. Kiedy usłyszysz sygnał faksowy, naciśnij [Start].

Uwaga:

- Po naciśnięciu przycisku [Start] można odłożyć słuchawkę.

Aby zatrzymać wysyłanie

Naciśnij [Stop].

Ustawianie rozdzielczości

Wybierz odpowiednią rozdzielczość, zależnie od rodzaju dokumentu.

• "STANDARD": Dla dokumentów drukowanych lub maszynopisów o czcionce normalnej wielkości.
• "DOKLADNA": Dla dokumentów o małej czcionce.
• "BARDZO DOK.": Dla dokumentów o bardzo małej czcionce. Ustawienie działa tylko wtedy, kiedy telefaks drugiego abonenta także obsługuje tę opcję.
• "FOTO": Dla oryginałów zawierających fotografie, rysunki o wielu odcieniach itp.

- "MIX" (zdjęcia i tekst): Dla dokumentów zawierających fotografie i tekst.

• Używanie ustawień "DOKLADNA", "BARDZO DOK.", "FOTO" oraz "MIX" powoduje wydłużenie czasu transmisji.
• Jeżeli ustawienie rozdzielczości zostało zmienione podczas pobierania dokumentu, obowiązywać będzie od następnej strony.

Jak powtórzyć ostatnio wybierany numer

1. Naciśnij [Powt./Pauza].

2. Naciśnij [Start].

3. Jeżeli linia jest zajęta lub nikt nie odbiera, urządzenie automatycznie powtórzy wybieranie przynajmniej 2 razy.

4. Aby anulować automatyczne powtarzanie numeru naciśnij [Stop] a n a s t ępr[ęstaw].

Jak wysłać więcej niż 15 stron na raz

Włóż pierwszych 15 stron dokumentu. Kiedy urządzenie pobierze ostatnią kartkę, dodaj kolejne (maks. 15 arkuszy) na wierzch pobieranej strony.

Wcześniejsze wybieranie numeru faksu

Można wybrać numer faksu przedłożeniem dokumentu. Jest to wygodne, jeśli na przykład wybierany numer jest zapisany na dokumencie.

1. Wprowadź numer faksu.
2. Wsuń dokument.
3. Naciśnij [Start].

Wysyłanie z pamięci (Funkcja szybkiego skanowania)

Przed wysłaniem dokumentu można zeskanować go do pamięci.

1. Wsuń dokument.
2. Naciśnij【Szybkie Skanowanie】
3. Wprowadź numer faksu.
4. Naciśnij [Start].

Rezerwacja transmisji faksowej (Podwójny dostęp)

Można zarezerwować wysyłanie dokumentu faksowego, nawet gdy urządzenie odbiera faks lub wysyła faks z pamięci.

– Maks. 3 rezerwacje podczas wysyłania

– Maks. 4 rezerwacje podczas odbierania

1. Włóż dokument podczas odbierania faksu lub transmisji z pamięci.

2. Wybierz numer faksu przy użyciu klawiatury, wybierania jednoprzyciskowego lub książki telefonicznej.

3. Naciśnij【Start】.

- Urządzenie pobierze i zeskanuje dokument, zapisując dane do pamięci. Następnie urządzenie prześle dane. Jeżeli dokument przekroczy pojemność pamięci urządzenia, rezerwacja dla niego zostanie anulowana. Należy wtedy wysłać cały dokument ręcznie.

Raport nadawania

Raport transmisji umożliwia sprawdzenie rezultatów ostatniej transmisji. Aby raport transmisji mógł zostać wydrukowany, funkcja #04 musi być włączona (str. 45). Komunikaty o błędach są objaśnione na str. 51.

Drukowanie rejestru automatycznego

Rejestr automatyczny prezentuje drukowany zapis 30 ostatnich transmisji. Aby wydrukować listę ręcznie, patrz str. 67. Aby raport był drukowany automatycznie po każdych 30 połączeniach faksowych, należy włączyć funkcję #22 (str. 46). Komunikaty o błędach są objaśnione na str. 51.

4.2 Wymagania dotyczące dokumentów

Dostępne formaty dokumentów, gramatura papieru i efektywny obszar skanowania są następujące:

Minimalny format dokumentu

Maksymalny format dokumentu

216 mm 600 mm

Efektywny obszar skanowania

- Skanowany będzie obszar oznaczony kolorem szarym.

4 mm 4 mm 4 mm 4 mm 208 mm 216 mm

Gramatura papieru

• Pojedynczy arkusz: 45 g/m ^2 do 90 g/m ^2
  • Wiele arkuszy: 60 g/m ^2 do 80 g/m ^2

Uwaga:

• Usuń spinacze, zszywki lub inne elementy łączące papier.
• Nie należy wysyłać następujących rodzajów dokumentów: (należy zrobić kopię, używając innego urządzenia, i wysłać ją zamiast oryginału.)

– Papier po obróbce chemicznej, np. kalka maszynowa lub inny papier kopiujący

- Papier z ładunkiem elektrostatycznym - Papier mocno pognieciony, pofaldowany lub podarty - Jeśli dokumenty wydrukowane z tego urządzenia są zawinięte, włóż drugi niezawinięty koniec do automatycznego podajnika dokumentów tego urządzenia, aby usprawnić podawanie papieru.

– Papier powlekany
– Papier z mało wyrażnym obrazem
- Papier z prześwitującym nadrukiem z drugiej strony arkusza (np. gazeta)

• Sprawdź, czy atrament, tusz lub korektor są suche.
• Aby wysłać dokument o szerokości mniejszej niż 210 mm, zalecane jest zrobienie kopii oryginalnego dokumentu na papierze formatu A4 lub Letter i wysłanie skopiowanej wersji dokumentu.
• Nie należy używać dokumentów, których format lub gramatura nie spełniają wymagań. Należy zrobić kopię za pomocą kopiarki i przesłać ją zamiast oryginału.

4.3 Wysyłanie dokumentów przy użyciu funkcji wybierania jednoprzyciskowego i książki telefonicznej

Aby można było korzystać z tej funkcji, należy zarejestrować nazwy i numery telefoniczne abonentów w pamięci wybierania jednoprzyciskowego i w książce telefonicznej (str. 24, 25).

1 Dostosuj szerokość prowadnic do rzeczywistego rozmiaru dokumentu.
2 Włóż dokument (maks. 15 arkuszy) STRONA ZADRUKOWANĄ W DÓŁ, aż urządzenie pobierze dokument i usłyszysz pojedynczy sygnał dźwiękowy.
- Jeśli prowadnice dokumentu nie są odpowiednio ustawione, popraw je.
3 Jeżeli to konieczne, naciśnij kilkakrotnie [+] lub [-], aby wybrać żądaną rozdzielczość (str. 31).
4 Wprowadź numer faksu.

Dla pozycji 1–5:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 6–10:

Naciśnij [Dolny], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Przy użyciu książki telefonicznej:

Naciśnij [▶], a następnie kilkakrotnie [+] lub [—], aby wyświetlić żądany element.

5 Naciśnij [Start].

Automatyczne powtarzanie wybierania

Jeżeli linia jest zajęta lub nikt nie odbiera, urządzenie automatycznie powtórzy wybieranie przynajmniej 2 razy.

- Aby anulować automatyczne powtarzanie numeru naciśnij [Stop] a następnie [Ustaw].

Jeżeli urządzenie nie wysyła dokumentów

• Sprawdź, czy numer został wpisany prawidłowo i czy jest to numer faksu.
• Upewnij się, że drugi telefaks odpowiada, włączając funkcję sygnału łączenia (funkcja #76 na str. 49).

4.4 Rozsyłanie dokumentów

Wybranie dla funkcji rozsyłania numerów z pamięci wybierania jednoprzyciskowego i z książki telefonicznej (str. 24, 25) umożliwia wysyłanie tego samego dokumentu do wielu odbiorców (maks. 20 odbiorców). Zaprogramowane pozycje pozostaną w pamięci rozsyłania, umożliwiając często korzystanie z tej funkcji.

- Funkcja rozsyłania korzysta z przycisków 1–3. Wybieranie jednoprzyciskowe tej pozycji zostanie wykasowane.

4.4.1 Programowanie adresatów dla funkcji rozsyłania

1 Naciśnij kilkakrotnie [Menu], aby wyświetlić "KSIĄŻKA USTAW".
2 Wybierz odpowiedni przycisk funkcji rozsyłania.

Rozsyłanie 1-2:

1. Naciśnij przycisk wybranej pozycji [Rozsyłanie].
2. Naciśnij kilkakrotnie [+] lub [-], aby wybrać ustawienie "ROZSYŁANIE".

Rozsyłanie nietypowe:

1. Naciśnij [Rozsył. Nietypowe].
2. Naciśnij kilkakrotnie [+] lub [-], aby wybrać ustawienie "ROZYL.NIETYP".

3 Naciśnij [Ustaw].

4 Programowanie adresatów.

Dla pozycji 1–5:

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 6–10:

Naciśnij [Dolny], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Przy użyciu książki telefonicznej:

Naciśnij kilkakrotnie [+] lub [−], aby wyświetlić wymagany element i naciśnij przycisk [Ustaw].

Numery wpisane ręcznie na klawiaturze (tylko dla funkcji ROZSYŁANIE NIETYPOWE):

Wybierz numer faksu i naciśnij przycisk【Ustaw】.

• Liczba w nawiasie wskazuje ilość wpisanych elementów (wskazanie aktywne jest w czasie programowania tej funkcji).
• W razie pomyłki przy wyborze adresatów usuń dany element, naciskając przycisk [Stop].
• Aby dodać innych adresatów (maks. 20 pozycji), powtórz czynności opisane w tym punkcie.

5 Po zaprogramowaniu wszystkich adresatów, naciśnij przycisk [Ustaw]

- Aby zaprogramować następny przycisk funkcji rozsyłania, powtórz czynności od punktu 2 do 5.

6 Aby zakończyć naciśnij przycisk [Stop].

Uwaga:

- Możesz sprawdzić zaprogramowanych adresatów, drukując listę wysyłkową (str. 67).

4.4.2 Dodawanie nowego adresata dla funkcji rozsylania

Po początkowym zaprogramowaniu można nadal dodawać nowe pozycje (aż do osiągnięcia łącznej liczby 20 odbiorców).

1 Naciśnij [▶].

- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.

2 Naciśnij kilkakrotnie (+) lub [−], aby wyświetlić wymaganą funkcję rozsyłania (“”, “” lub “<ROZSYŁ.NIETYP”).

3 Naciśnij [Menu].

4 Naciśnij [*].

5 Naciśnij kilkakrotnie [÷] lub [=], aby wyświetlić adresata, którego numer chcesz dodać do listy.

6 Naciśnij [Ustaw]

- Aby dodać kolejne elementy, powtórz czynności z punktów 5 i 6 (maks. 20 pozycji).

7 Aby zakończyć naciśnij przycisk [Stop]

Uwaga:

- Dodając nowych adresatów do pamięci ROZSYŁANIA NIETYPOWEGO można wybrać tylko zarejestrowanych adresatów.

4.4.3 Usuwanie danych adresata z funkcji rozsyłania

1 Naciśnij [▶].

- Upewnij się, że w szczelinie wejściowej nie ma żadnych dokumentów.

2 Naciśnij kilkakrotnie [+] lub [=], aby wyświetlić wymaganą funkcję rozsyłania ("", "" lub "").

3 Naciśnij [Menu].

4 Naciśnij [#].

5 Naciśnij kilkakrotnie [+] lub [=], aby wyświetlić adresata, którego numer chcesz usunąć z listy.

- Aby przerwać kasowanie, naciśnij [Stop].

6 Naciśnij [Ustaw]

7 Naciśnij [Ustaw]

- Aby usunąć inne elementy, powtórz czynności od punktu 5 do 7.

8 Aby zakończyć naciśnij przycisk [Stop].

4.4.4 Wysyłanie tego samego dokumentu do zaprogramowanych wcześniej adresatów

1 Włóż dokument STRONA ZADRUKOWANĄ W DÓŁ.

2 Jeżeli to konieczne, naciśnij kilkakrotnie [+] lub [−], aby wybrać żądaną rozdzielczość (str. 31).

3 Naciśnij odpowiedni przycisk [Rozsyłanie] (1-2) lub [Rozsył. Nietypowe].

- Po przesłaniu dokumentu urządzenie automatycznie wydrukuje raport (raport z rozsyłania).

Uwaga:

• Po ustawieniu rozdzielczości na wartość "DOKŁADNA", "BARDZO DOK.", "FOTO" lub "MIX", liczba możliwych do wysłania stron zmniejszy się.
• Jeżeli dokument przekroczy pojemność pamięci, transmisja zostanie skasowana.
• Jeśli wybrany abonent jest zajęty lub nie odpowiada, zostanie pominięty i wybrany ponownie później co najmniej 2 razy.

Kasowanie funkcji rozsyłania

1. Naciskaj przycisk【Stop】, aż zostanie wyświetlone "ANUL. NADAW. ?".
2. Naciśnij【Ustaw】.

4.5 Wybór sposobu korzystania z u r z ądzenia

Użytkownik może wybrać preferowany sposób korzystania z u r z ądzenia odpowiednio do swoich potrzeb.

• U żywany tylko jako faks (tryb FAKS)
  – Używany głównie jako telefon (tryb TEL)
• U żywany jako telefon i/lub faks (tryb TEL/FAKS)
  – Używany w połączeniu z aparatem zgłoszeniowym

4.5.1 Używany tylko jako faks (tryb FAKS)

Twoja sytuacja

Używasz osobnej linii telefonicznej tylko do połączeń faksowych albo zamierzasz wykorzystywać urządzenie tylko do odbioru faksów.

Ustawienia

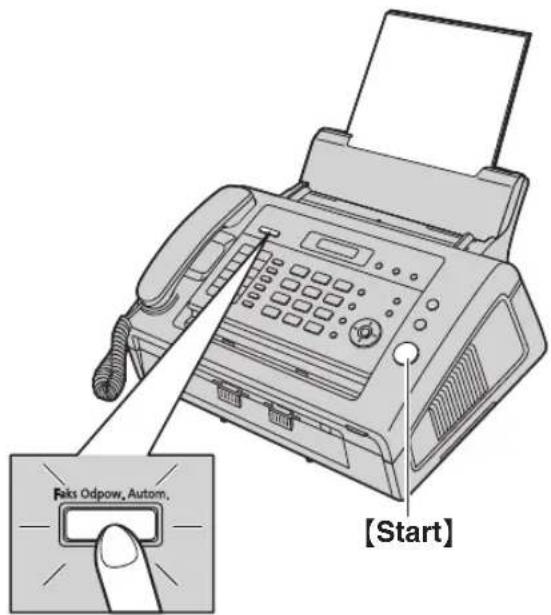

Uruchom tryb FAKS (str. 37), naciskając kilkakrotnie przycisk [Faks Odpow. Autom.].

- Świeci się kontrolka [Faks Odpow. Autom.]

Faks Odpow, Autom. [Start]

Sposób odbierania faksów

Połączenia przychodzące będą odbierane jako transmisje dokumentów.

4.5.2 Używany głównie jako telefon (tryb TEL)

Twoja sytuacja

Chcesz osobiście odbierać połączenia. Przychodzące faksy muszą być odebrane ręcznie.

Ustawienia

Uruchom tryb TEL (str. 37), naciskając kilkakrotnie przycisk [Faks Odpow. Autom.].

- Kontrolka [Faks Odpow. Autom.] nie świeci się.

Uwaga:

- Upewnij się, że funkcja #73 została wcześniej ustawiona na "TEL" (str. 49).

Odbieranie połączeń telefonicznych i faksów

Musisz ręcznie odebrać każde połączenie. Aby odebrać faks, naciśnij przycisk [Start]

4.5.3 Używany jako telefon i/lub faks (tryb TEL/FAKS)

Twoja sytuacja

Chcesz odbierać połączenia telefoniczne osobiście, a dokumenty faksowe automatycznie bez sygnału dzwonka.

Ustawienia

Uruchom tryb TEL/FAKS (str. 38), naciskając kilkakrotnie przycisk [Faks Odpow. Autom].

- Kontrolka [Faks Odpow. Autom.] nie świeci się.

Uwaga:

- Upewnij się, że funkcja #73 została wcześniej ustawiona na "TEL/FAKS" (str. 49).

Sposób odbierania połączeń telefonicznych i faksów

W przypadku nadchodzącego połączenia telefonicznego, urządzenie zadzwoni.

W przypadku rozpoznania sygnału wywołania faksu, urządzenie automatycznie odbierze dokument bez dzwonienia.

4.5.4 Używany w połączeniu z aparatem zgłoszeniowym

Twoja sytuacja

Chcesz korzystać z urządzenia w połączeniu z aparatem zgłoszeniowym.

Ustawienia

Podłącz aparat zgłoszeniowy i ustaw w nim licznik dzwonków na mniej niż 4.

4. Faks

- Jeśli tryb automatycznego odbioru jest WŁĄCZONY, ustaw w telefaksie licznik dzwonków w trybie FAKS na więcej niż 4 (funkcja #06 na str. 45).

Odbieranie połączeń

Kiedy odbierane jest połączenie telefoniczne, aparat zgłoszeniowy nagra wiadomość.

4.6 Automatyczne odbieranie dokumentów – odbiór automatyczny włączony

4.6.1 Uruchamianie trybu FAKS

Naciśnij kilkakrotnie [Faks Odpow. Autom.], aby wyświetlić poniższy komunikat.

TRYB FAKS

- Świeci się kontrolka [Faks Odpow. Autom.].

Paks Odpow, Autom.

Sposób odbierania faksów

Urządzenie będzie automatycznie odpowiadać na wszystkie połączenia i odbierać transmisje faksowe.

Uwaga:

- Ilość dzwonków zanim telefaks odbierze połączenie w trybie FAKS można zmienić (funkcja #06 na str. 45).

4.7 Ręczne odbieranie dokumentów – odbiór automatyczny wyłączony

4.7.1 Uruchomienie trybu TEL

1 Upewnij się, że funkcja #73 została wcześniej ustawiona na "TEL" (str. 49).
2 Naciśnij kilkakrotnie [Faks Odpow. Autom.], aby wyświetlić poniższy komunikat.

TRYB TEL

- Kontrolka [Faks Odpow. Autom.] nie świeci się.

Faks Odpow, Autom. [Start][Stop]

Odbieranie połączeń telefonicznych i faksów

1. Aby odebrać połączenie, podnieś słuchawkę.
2. Kiedy:

– wymagany jest odbiór dokumentu,
– słychać ton wywołania faksu (powolny brzęczyk), lub
- nie słychać żadnego dźwięku,

naciśnij [Start].

POLACZENIE.....

1. Odłóż słuchawkę.

2. Urządzenie rozpocznie odbieranie dokumentu.

3. Jeżeli nie odbierzesz połączenia w ciągu 10 dzwonków, urządzenie przełączy się czasowo na tryb FAKS. Dzwoniący może wtedy wysłać dokument.

Odbieranie faksów za pomocą dodatkowego telefonu

Jeśli do gniazdka [EXT] lub tej samej linii podłączony jest inny telefon (dodatkowy telefon), możesz go użyć do zdalnego uruchomienia odbioru faksu.

1. Kiedy dodatkowy telefon zadzwoni, podnieś słuchawkę.

2. Kiedy:

– wymagany jest odbiór dokumentu,
– słychać ton wywołania faksu (powolny brzęczyk), lub
— nie słychać żadnego dźwięku,

naciśnij [∗] [‡] [9] (fabrycznie ustawiony kod aktywacji telefaksu).

- Urządzenie rozpocznie odbiór dokumentów.

1. Odłóż słuchawkę.

Uwaga:

- Aby móc uruchamiać odbiór dokumentów za pomocą dodatkowego telefonu, konieczne jest wcześniejjsze włączenie funkcji zdalnej aktywacji telefaksu (funkcja #41 na str. 47). Fabrycznie funkcja ta jest włączona. Kod aktywacji telefaksu można także zmienić.

Przerywanie odbioru

Naciśnij [Stop].

4.7.2 Uruchamianie trybu TEL/FAKS

1 Upewnij się, że funkcja #73 została wcześniej ustawiona na "TEL/FAKS" (str. 49).
2 Naciśnij kilkakrotnie [Faks Odpow. Autom.], aby wyświetlić poniższy komunikat.

TRYB TEL/FAKS

- Kontrolka [Faks Odpow. Autom.] nie świeci się.

3 Dzwonek musi być włączony (str. 20).

Faks Odpow, Autom. [Stop]

Sposób odbierania połączeń telefonicznych i faksów

1. Na wyświetlaczu pojawi się komunikat "POLACZENIE", ale urządzenie nie będzie dzwonić.

2. Przed odebraniem połączenia urządzenie odczeka 2 dzwonki.

3. Liczba dzwonków zależy od ustawienia "Opóźniony dzwonek w trybie TEL/FAKS" (funkcja #78 na str. 49).

4. W tym czasie dzwonił będzie dodatkowy telefon.

5. Urządzenie odbierze połączenie i będzie próbowało wykryć sygnał wywołania faksu.

W razie wykrycia sygnału wywołania faksu

Urządzenie odbierze dokument automatycznie bez dzwonienia.

W razie braku sygnału wywołania faksu

① Urządzenie zadzwoni 3 razy. Możesz odebrać połączenie.
- Aby odebrać połączenie, używając słuchawki, podnieś słuchawkę i zacznij rozmawiać.
- Aby odebrać połączenie, używając innego telefonu podłączonego do złącza [EXT] tego urządzenia, podnieś słuchawkę i naciśnij przycisk [Stop] na urządzeniu.

- Aby odebrać połączenie, używając innego telefonu podłączonego do tej samej linii telefonicznej co niniejsze urządzenie, podnieś słuchawkę i naciśnij przyciski [★][0] (fabrycznie ustawiony kod zdalnego przejęcia połączenia, funkcja #49 na str. 48), po czym rozpocznij rozmowę.

• Liczba dzwonków zależy od ustawienia "Cichy odbiór faksów" (funkcja #30 na str. 47).
• Dzwoniący usłyszy zwrotny sygnał dzwonienia, różniący się od normalnego sygnału firmy telekomunikacyjnej.

② Jeśli użytkownik nie odbierze połączenia, urządzenie uruchomi funkcję faksu.

- Niektóre telefaksy nie generują sygnałów wywołania faksu podczas wysyłania dokumentów, dlatego urządzenie będzie próbowało odebrać faks, nawet jeśli nie wykryło sygnału wywołania faksu.

4.8 Przyłączenie aparatu zgłoszeniowego

4.8.1 Programowanie urządzenia i aparatu zgłoszeniowego

1 Podłącz aparat zgłoszeniowy (①).

• Aparat zgłoszeniowy nie jest częścią zestawu.
• Jeśli jest założona zaślepka (②), zdejmij ją.

2 Ilość dzwonków aparatu zgłoszeniowego ustaw na 4 lub mniej.

- Dzięki temu aparat zgłoszeniowy będzie mógł pierwszy odbierać połączenia.

3 Nagraj powitanie na aparacie zgłoszeniowym.

- Powitanie nie powinno przekraczać 10 sekund, a w trakcie nagrywania nie należy przerywać na ponad 4 sekundy. W przeciwnym razie oba urządzenia mogą nie działać prawidłowo.

4 Uruchom aparat zgłoszeniowy.

5 Włącz żądany tryb odbioru (str. 37).

- W przypadku trybu FAKS licznik dzwonków dla trybu FAKS należy ustawić na więcej niż 4 (funkcja #06 na str. 45).

6 Upewnij się, że następujące numery lub ich części nie są takie same:

– kod zdalnego sterowania aparatem zgłoszeniowym
- kod aktywacji telefaksu (funkcja #41 na str. 47)

Uwaga:

- Jeśli odbierane jest połączenie telefoniczne, aparat zgłoszeniowy nagra wiadomość.

Kiedy rozpoznany zostanie sygnał wywołania faksu, urządzenie automatycznie odbierze dokument.

- Informacje na temat kodu zdalnego sterowania aparatem zgłoszeniowym zawiera instrukcja użytkowania aparatu zgłoszeniowego.

Odbieranie wiadomości i dokumentu w czasie jednego połączenia

Abonent wywołujący może w czasie tego samego połączenia nagrać wiadomość i wysłać faks. Należy wcześniej zapoznać abonenta z poniższą procedurą.

1. Abonent wywołujący nawiązuje połączenie.
2. Automat zgłoszeniowy odbiera połączenie.
3. Po wysłuchaniu powitania można zostawić wiadomość.
4. Abonent wywołujący wybiera [★][#][9] (fabrycznie ustawiony kod aktywacyjny).
5. Urządzenie uruchomi funkcję faksu.
6. Abonent wywołujący naciska przycisk START, aby przesłać dokument.

Uwaga:

• Aby móc korzystać z tej funkcji, funkcja zdalnej aktywacji telefaksu musi być włączona (funkcja #41 na str. 47). Kod aktywacji telefaksu można także zmienić.
• Jeżeli pamięć aparatu zgłoszeniowego jest pełna, urządzenie może nie odbierać dokumentów. Przeczytaj instrukcję obsługi aparatu zgłoszeniowego, aby dowiedzieć się jak skasować niepotrzebne wiadomości.

4.9 Polling (pobieranie wiadomości pozostawionych do odbioru na innym telefaksie)

Ta funkcja umożliwia pobranie dokumentu z innego kompatybilnego urządzenia. Kosztami połączenia obciążony będzie abonent inicjujący połączenie.

Upewnij się, że urządzenie nie pobrało żadnych dokumentów i że urządzenie odbiorcy jest gotowe do przyjęcia połączenia.

1 Naciśnij kilkakrotnie [Menu], aby wyświetlić "POLLING".
2 Naciśnij [Ustaw].
3 Wybierz numer faksu.

Za pomocą przycisków (od [0] do [9], [∗] lub [‡]):

Wprowadź numer faksu.

Przy użyciu wybierania jednoprzyciskowego:

Dla pozycji 1–5

Naciśnij jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Dla pozycji 6–10

Naciśnij [Dolny], i jeden z przycisków klawiatury wybierania jednoprzyciskowego.

Przy użyciu książki telefonicznej:

Naciśnij kilkakrotnie [+] lub [−], aby wyświetlić wymagany zapis.

4 Naciśnij [Start].

- Urządzenie rozpoczęnie odbiór dokumentów.

4.10 Blokada wiadomości niepożądanych (zapobieganie odbieraniu dokumentów od określonych abonentów)

Jeśli korzystasz z usługi identyfikacji abonenta wywołującego (str. 27), funkcja ta zapobiega odbieraniu dokumentów, kiedy brak jest informacji o abonencie wywołującym.

Ponadto urządzenie nie akceptuje dokumentów, które zostały wysłane z numerów zaprogramowanych na liście blokowanych połączeń faksowych.

Uwaga ważne:

- Ta funkcja nie działa w przypadku odbioru ręcznego.

4.10.1 Uruchamianie blokady wiadomości niepożądanych

1 Naciśnij [Odbiór Selektywny].
2 Naciśnij [▶].
3 Naciśnij kilkakrotnie [+] lub [−], aby wybrać ustawienie "WŁĄCZONY".
4 Naciśnij [Ustaw].
5 Aby zakończyć naciśnij przycisk [Stop].

4.10.2 Zapisywanie niepożądanych abonentów wywołujących

Użytkownik może wybrać z listy identyfikacyjnej abonentów wywołujących (str. 27) maksymalnie 20 numerów, spod których nie chce otrzymywać wiadomości faksowych.

1 Naciśnij [Identyfikacja Numeru].
2 Naciśnij kilkakrotnie [+] lub [=], aż zostanie wyświetlony abonent, dla którego ma być zablokowany odbiór faksów.
3 Naciśnij [Odbiór Selektywny].
4 Naciśnij [Ustaw].

- Aby zaprogramować innych abonentów, powtórz czynności od punktu 2 do 4.

5 Aby zakończyć naciśnij przycisk [Stop].

Wyświetlanie listy blokowanych połączeń faksowych

1. Naciśnij [Odbiór Selektywny].
2. Naciśnij kilkakrotnie [▶], aby wyświetlić "POKAZ LISTE SEL."
3. Naciśnij【Ustaw】.
4. Naciśnij kilkakrotnie przycisk[+] lub [−], aby wyświetlić elementy listy.
5. Naciśnij przycisk [Stop], aby przerwać przeglądanie listy.
6. Aby zakończyć naciśnij przycisk [Stop].

Drukowanie listy blokowanych połączeń faksowych

1. Naciśnij【Odbiór Selektywny】.
2. Naciśnij kilkakrotnie [▶], aby wyświetlić "DRUKUJ LISTE SEL".

3. Naciśnij [Ustaw].

4. Aby zakończyć naciśnij przycisk [Stop].

Usuwanie elementów z listy blokowanych połączeń faksowych

1. Naciśnij [Odbiór Selektywny].
2. Naciśnij kilkakrotnie [▶], aby wyświetlić "POKAZ LISTE SEL."
3. Naciśnij [Ustaw].
4. Naciśnij kilkakrotnie (+) lub (−), aby wyświetlić wymagany zapis.
5. Naciśnij [◀].
6. Aby przerwać kasowanie, naciśnij [Stop] 3 razy.
7. Naciśnij [Ustaw].
8. Element został skasowany.
9. Aby usunąć inne elementy, powtórz czynności od punktu 4 do 6.
10. Aby zakończyć, naciśnij 2 razy przycisk [Stop].

5.1 Sporządzanie kopii

1 Dostosuj szerokość prowadnic (①) do rzeczywistego rozmiaru dokumentu.
2 Włoż dokument (maks. 15 arkuszy) STRONA ZADRUKOWANĄ W DÓŁ, aż urządzenie pobierze dokument i usłyszysz pojedynczy sygnał dźwiękowy.

- Jeśli prowadnice dokumentu nie są odpowiednio ustawione, popraw je.

3 W razie potrzeby naciśnij kilkakrotnie [+] lub [-], aby wybrać odpowiednią rozdzielczość.
4 Naciśnij [Kopia].
5 Wprowadź ilość kopii, jeśli robisz więcej niż jedną (maks. 99).
6 Naciśnij [Start] lub w ciągu 20 sekund urządzenie automatycznie rozpocznie kopiowanie.

- Urządzenie rozpoczęnie wydruk.

Uwaga:

- Wszystkie dokumenty, które można przesłać faksem, można także kopiować. Aby uzyskać informacje o typach dokumentów, które mogą być kopiowane, patrz str. 32.

Aby przerwać kopiowanie

Naciśnij [Stop].

Ustawianie rozdzielczości

Wybierz odpowiednią rozdzielczość, zależnie od rodzaju dokumentu.

• "DOKLADNA": Dla dokumentów drukowanych lub maszynopisów o małej czcionce.
• "BARDZO DOK.": Dla dokumentów o bardzo małej czcionce.
• "FOTO": Dla oryginałów zawierających fotografie, rysunki o wielu odcieniach itp.

• "MIX" (zdjęcia i tekst): Dla dokumentów zawierających fotografie i tekst.

• W przypadku wybrania opcji "STANDARD" kopiowanie będzie wykonywane w trybie "DOKŁADNA".

5.1.1 Inne funkcje kopiowania

Aby powiększyć dokument

1. Włóż dokument i naciśnij przycisk【Kopia】.
2. Naciśnij [▶].
3. Naciśnij kilkakrotnie przycisk [+], aby wybrać skalę powiększenia od "105%" do "200%"; skała zmienia się skokowo co 5%.
4. Naciśnij [Start].

- Powiększany będzie jedynie środek górnej części dokumentu. Aby utworzyć powiększoną kopię dolnej części dokumentu, należy obrócić dokument, a następnie wykonać kopię.

Na przykład: kopia o rozmiarach stanowiących 150% rozmiarów oryginału

Oryginal

Powiększona kopia

A B C D A B C D

Aby zmniejszyć dokument

1. Włóż dokument i naciśnij przycisk【Kopia】.
2. Naciśnij [▶].
3. Naciśnij kilkakrotnie przycisk [—], aby wybrać skalę pomniejszenia od "50%" do "95%"; skala zmienia się skokowo co 5%.
4. Naciśnij [Start].

Na przykład: kopia o rozmiarach stanowiących 70% rozmiaru oryginału

Oryginał Zmniejszona kopia

A B C D A B C D

Sortowanie kopii dokumentów wielostronicowych

Urządzenie może ułożyć kopie w takim samym porządku jak dokumenty oryginalne.

1. Włóż dokument i naciśnij przycisk [Kopia].
2. Wpisz liczbę kopii (maks. 99).
3. Naciśnij [▶] 2 razy, aby wyświetlić komunikat "UKLADAJ WYL".
4. Naciśnij kilkakrotnie [+] lub [-], aby wyświetlić ustawienie "UKLADAJ WL".
5. Naciśnij [Start].

Na przykład: Dwie kopie dokumentu 4-stronicowego

1 2 3 4 1 2 3 4

Kopie uporządkowane

1 2 3 4 1 2 3 4

Kopie nieuporządkowane

Uwaga:

• W przypadku sortowania kopii urządzenie najpierw zapisze dokumenty do pamięci. Jeżeli podczas zapisywania pamięć zostanie zapelniona, urządzenie wydrukuje tylko zapisane strony.
• Po zakończeniu kopiowania funkcja sortowania zostanie automatycznie WYŁĄCZONA.

6.1 Programowanie

1 Naciśnij [Menu].
2 Naciśnij [#] i wybierz 2-cyfrowy kod (str. 45 do str. 50).
3 Aby wyświetlić wymagane ustawienie, naciśnij odpowiedni przycisk.
- Ustawienia mogą się nieco różnić w zależności od funkcji.
4 Naciśnij [Ustaw]
5 Aby zakończyć naciśnij przycisk [Menu].

6.2 Funkcje podstawowe

Funkcja/kod	Możliwości wyboru
Ustawianie daty i godziny [#][0][1]	Wpisz datę i godzinę za pomocą klawiatury. Szczegóły znajdziesz na str. 20.
Ustawianie logo [#][0][2]	Wpisz swoje logo za pomocą klawiatury. Szczegóły znajdziesz na str. 21.
Ustawianie numeru własnego faksu [#][0][3]	Wpisz numer faksu za pomocą klawiatury. Szczegóły znajdziesz na str. 23.
Drukowanie raportu transmisji [#][0][4]	Drukowanie raportu wysytania zawierającego wyniki transmisji faksów (str. 31). [0] “WYLĄCZONY”: Raporty transmisji nie będą drukowane. [1] “WŁĄCZONY”: Raport transmisji będzie drukowany po każdej transmisji. [2] “BLAD” (domyślnie): Raport transmisji będzie drukowany tylko wtedy, jeżeli transmisja była nieudana.
Zmiana ustawień licznika dzwonków dla trybu FAKS [#][0][6]	[1] “1” [2] “2” (domyślnie) [3] “3” [4] “4” [5] “5” [6] “6” [7] “7” [8] “8” [9] “9”
Ustawienie sposobu wybierania [#][1][3]	Szczegóły znajdziesz na str. 19.
Wybór rodzaju dzwonka [#][1][7]	[1] “RODZAJ DZW.1” (domyślnie) [2] “RODZAJ DZW.2” [3] “RODZAJ DZW.3”

6.3 Funkcje zaawansowane

Funkcja/kod	Możliwości wyboru
Ustawianie automatycznego wydruku rejestru zbiorczego [#][2][2]	[0] “WYŁĄCZONY”: Urządzenie nie będzie drukowało rejestru, ale zarejestruje ostatnie 30 odebranych lub zainicjowanych połączeń faksowych.【1] “WŁĄCZONY” (domyślnie): Po każdych 30 połączeniach faksowych urządzenie automatycznie wydrukuje rejestr (str. 32).
Wysyłanie dokumentów w p o łączeniach międzynarodowych [#][2][3]	Jeśli nie udaje się wysłać faksu za granicę, mimo że numer jest prawidłowy i linia jest podłączona, przed rozpoczęciem przesyłania dokumentu należy włączyć tę funkcję. Funkcja ta zwiększa niezawodność przesyłania danych poprzez zmniejszenie prędkości transmisji.【0] “WYŁĄCZONY”: Wyłącza tę funkcję.【1] “NAST .DOKUM.”: To ustawienie dotyczy jedynie pierwszej następującej po nim transmisji faksowej. Po wystaniu dokumentu urządzenie powróci do poprzednich ustawień.【2] “BLAD” (domyślnie): Poprzednia transmisja nie powiodła się i chcesz ją ponowić.Uwaga:● Funkcja nie jest dostępna przy rozsyłaniu dokumentów do wielu abonentów.● Opłata za połączenie może być wyższa niż zwykle.
Wysyłanie dokumentu faksowego o określonej godzinie [#][2][5]	Funkcja ta umożliwia korzystanie z tańszych połączeń oferowanych przez operatora w określonych godzinach doby. Funkcja ta może być zaprogramowana do 24 godzin przed żądanym czasem transmisji.【0] “WYŁĄCZONY” (domyślnie)【1] “WŁĄCZONY”Aby wysłać dokument:1. Wsuń dokument.2. Jeżeli to konieczne, naciśnij kilkakrotnie [+] lub [−], aby wybrać żądaną rozdzielczość (str. 31).3. Naciśnij [Menu].4. Naciśnij [#], a następnie [2][5].5. Naciśnij [1], aby wybrać ustawienie “WŁĄCZONY”.6. Naciśnij [Ustaw].7. Wprowadź numer faksu.● Aby wybrać wpis z pamięci wybierania jednoprzyciskowego albo z książki telefonicznej, patrz punkt 4 na “4.3 Wysyłanie dokumentów przy użyciu funkcji wybierania jednoprzyciskowego i książki telefonicznej”, str. 33. (W przypadku używania książki telefonicznej nie trzeba naciskać [▶] przed naciśnięciem [+] lub [−].)8. Naciśnij [Ustaw].9. Wprowadź godzinę rozpoczęcia transmisji.● Jeżeli używany jest zegar 12-godzinny (str. 20), naciśnij [★], aby wybrać ustawienie AM albo PM.● Jeżeli używany jest zegar 24-godzinny (str. 20), godzina zostanie ustawiona przy użyciu zegara 24-godzinnego.10. Naciśnij [Ustaw].● Aby skasować ustawienie po zaprogramowaniu, naciśnij przycisk [Stop], gdy urządzenie nie wykonuje żadnej operacji, a następnie naciśnij przycisk [Ustaw].
Ustawianie automatycznego wydruku listy identyfikacyjnej abonentów wywołujących [#][2][6]	[0] “WYŁĄCZONY” (domyślnie): Urządzenie nie będzie drukowało listy identyfikacyjnej abonentów wywołujących, ale zarejestruje informacje o ostatnich 30 połączeniach.【1] “WŁĄCZONY”: Urządzenie będzie drukowało listę identyfikacyjną abonentów wywołujących zawsze po 30 nowych połączeniach (str. 27).
Zmiana ustawień dla cichego odbioru faksów[‡][3][0]	Zmiana liczby dzwonków w trybie TEL/FAKS.[3] “3” (domyślnie)[4] “4”[5] “5”[6] “6”[7] “7”[8] “8”[9] “9”Uwaga:Szczegóły znajdziesz na str. 38.
Włączanie regulacji czasu[‡][3][3]	Dzięki tej funkcji czas i data urządzenia zostaną automatycznie zmienione po otrzymaniu informacji o abonencie wywołującym.[1] “AUTOMATYCZ.”: Czas i data zostaną ustawione automatycznie.[2] “REÇZNA” (domyślnie): Służy do wyłączania tej funkcji.
Ustawianie automatycznej redukcji formatu[‡][3][7]	Umożliwia odbiór dokumentów dłuższych niż papier w telefaksie.[0] “WYLĄCZONY”: Urządzenie wydrukuje dokument w oryginalnym formacie.[1] “WŁĄCZONY” (domyślnie): Urządzenie pomniejszy odbierane dokumenty do formatu załadowanego papieru.
Zmiana kontrastu wyświetlacza LCD[‡][3][9]	[1] “ZWYKŁY” (domyślnie)[2] “CIEMNY”
Zmiana kodu uruchamiającego telefaks[‡][4][1]	Jeśli chcesz uruchamiać telefaks z dodatkowego telefonu, włącz tę funkcję i zaprogramuj kod aktywacji.Uwaga ważne:Kod aktywacji faksu musi się różnić od kodu zaprogramowanego dla aparatu zgłoszeniowego.[0] “WYLĄCZONY”[1] “WŁĄCZONY” (domyślnie)Naciśnij [Menu].Naciśnij [‡], a następnie [4][1].Naciśnij [1], aby wybrać ustawienie “WŁĄCZONY”.Naciśnij [Ustaw].Wprowadź swój kod zawierający od 2 do 4 następujących znaków: cyfry 0–9, znak [*] i z n a [‡]Kod ustawiony fabrycznie to “*#9”.Nie ustawiaj “0000”.Naciśnij [Ustaw].Naciśnij [Menu].
Ustawianie sygnalizacji odbioru do pamięci[‡][4][4]	Urządzenie alarmuje, że w wyniku problemów z wydrukiem dokument został odebrany do pamięci.Długi sygnał będzie rozlegał się aż do zlikwidowania problemu lub do uzupełnienia papieru o taką ilość, aby można było wydrukować zapisany w pamięci dokument.[0] “WYLĄCZONY”: Wyłącza tę funkcję.[1] “WŁĄCZONY” (domyślnie): Problemy z wydrukiem dokumentów są oznajmiane sygnałem dźwiękowym.
Ustawianie funkcji inteligentnego odbioru[‡][4][6]	Jeżeli po odebraniu połączenia słychać sygnał wywołania faksu (długi sygnał), urządzenie przełączy się automatycznie na odbiór dokumentów.[0] “WYLĄCZONY”: Aby odebrać dokument, trzeba nacisnąć przycisk [Start].[1] “WŁĄCZONY” (domyślnie): Dokument zostanie odebrany bez potrzeby naciskania przycisku [Start].
Wybór języka[♯][4][8]	Komunikaty na wyświetlaczu oraz raporty podawane będą w wybranym języku.【1】“ANGIELSKI”: Używany jest język angielski.【2】“POLSKI” (domyślnie): Używany jest język polski.1. Naciśnij [Menu].2. Naciśnij [♯], a następnie [4][8].3. Naciśnij [1] lub [2], aby wybrać język.4. Naciśnij [Ustaw].5. Naciśnij [Menu].FOR ENGLISH USERS:If you want to change the language setting to English, proceed as follows.1. Press [Menu].2. Press [♯], then [4][8].3. Press [1] to select English.4. Press [Ustaw].5. Press [Menu].
Ustawienie kodu zdalnego przejęcia połączenia[♯][4][9]	Uruchom tę funkcję i zaprogramuj kod dostępu, aby odbierać połączenia używając dodatkowego telefonu w trybie TEL/FAKS (str. 38).【0】“WYLĄCZONY”【1】“WŁĄCZONY” (domyślnie)1. Naciśnij [Menu].2. Naciśnij [♯], a następnie [4][9].3. Naciśnij [1], aby wybrać ustawienie “WŁĄCZONY”.4. Naciśnij [Ustaw].5. Wprowadź swój kod zawierający od 2 do 4 następujących znaków: cyfry 0–9 i symbol 【*】● Kod ustawiony fabrycznie to “*0”.6. Naciśnij [Ustaw].7. Naciśnij [Menu].
Ustawianie kontrastu skanowania[♯][5][8]	Aby wysłać lub skopiować dokument z bardzo jasnym bądź ciemnym drukiem, ustaw odpowiedni parametr przed wysyłaniem lub kopiowaniem.【1】“ZWYKŁY” (domyślnie): Dla normalnego druku.【2】“JASNY”: Dla ciemnego druku.【3】“CIEMNY”: Dla jasnego druku.Uwaga:● Ta funkcja jest niedostępna w przypadku rozdzielczości FOTO i MIX.
Ustawianie czasu konserwacji tonera[♯][6][5]Ustawianie maksymalnej szybkości transmisji faksu [#][6][6]	Urządzenie będzie włączane automatycznie co 24 godziny w celu wykonania czynności konserwacyjnych. Zapobiegają one zespalaniu tonera, a hałas wydawany przez urządzenie podczas konserwacji jest nieunikniony. Jeśli jednak hałas wydawany przez urządzenie jest uciążliwy, czas rozpoczęcia konserwacji można ustawić na inną godzinę.1. [Menu] → [♯][6][5] → [Ustaw]2. Wprowadź godzinę rozpoczęcia konserwacji.● Jeśli wybrano zegar 12-godzinny (str. 20), domyślną godziną jest “12 : 00PM”.Naciskaj [*], aby wybrać AM lub PM.● Jeśli wybrano zegar 24-godzinny (str. 20), domyślną godziną jest “12 : 00”.3. [Ustaw] → [Menu][1]“14.4Kbps”[2]“33.6Kbps” (domyślnie)Uwaga:W zależności od parametrów linii telefonicznej szybkość transmisji faksu może być niższa od wybranej.
Ustawianie automatycznej korekcji błędów (ECM)[#][6][8]	Funkcja będzie działać jedynie wtedy, kiedy urządzenia nadawcze i odbiorcze obsługują tryb ECM.[0]“WYŁĄCZONY”: Wyłącza tę funkcję.[1]“WŁĄCZONY” (domyślnie): W razie wystąpienia błędu podczas wysyłania/odbierania dokumentu, urządzenie zrealizuje połączenie.
Ustawienie czasu ponownego przywołania/czasu Flash (przerwy kalibrowanej)[#][7][2]	Czas ponownego przywołania/czas Flash zależy od centrali telefonicznej lub centrali abonenckiej (PBX).[1]“900ms”[2]“700ms”[3]“600ms”[4]“400ms”[5]“300ms”[6]“250ms”[7]“200ms”[8]“160ms”[9]“110ms”[*]“100ms” (domyślnie)[0]“90ms”[#]“80ms”Uwaga:Jeśli urządzenie jest podłączone do centrali abonenckiej (PBX), funkcje centrali (transfer połączenia itp.) mogą nie działać prawidłowo. Informację o właściwych ustawieniach można uzyskać u dostawcy centrali.
Wybór trybu ręcznego odbioru [#][7][3]	[1]“TEL” (domyślnie): Tryb telefon (str. 37)[2]“TEL/FAKS”: Tryb telefon/telefaks (str. 38)
Ustawianie sygnału łączenia [#][7][6]	Jeżeli często masz problemy przy wysyłaniu dokumentów, funkcja ta pozwala słyszeć wstępną fazę połączenia: sygnał faksowy, zwrotny sygnał dzwonienia i sygnał zajętości. Na podstawie tych sygnałów można ustalić stan urządzenia odbiorcy.[0]“WYŁĄCZONY”: Wyłącza tę funkcję.[1]“WŁĄCZONY” (domyślnie): Sygnały łączenia będą słyszalne.Jeżeli zwrotny sygnał dzwonienia przedłuża się, drugi aparat może być telefaksem lub skończył mu się papier. Sprawdź.Nie da się regulować głośności sygnału łączenia.
Zmiana opóźnionego dzwonka w trybie TEL/FAKS[#][7][8]	Jeżeli w trybie TEL/FAKS korzystasz z dodatkowego telefonu, określ ilość dzwonków dodatkowego telefonu przed odebraniem połączenia.[1]“1”[2]“2” (domyślnie)[3]“3”[4]“4”[5]“5”[6]“6”[7]“7”[8]“8”[9]“9”Uwaga:Szczegóły znajdziesz na str. 38.
Włączenie funkcji oszczędności tonera【#】【7】【9】	【0】“WYŁĄCZONY” (domyślnie): Wyłącza tę funkcję.【1】“WŁĄCZONY”: Kaseta z tonerem wystarczy na dłużej.Uwaga:Uruchomienie tej funkcji może spowodować pogorszenie jakości wydruków, ponieważ używane jest mniej tonera.Ustawienie to jest przeznaczone do kopiowania oraz automatycznego drukowania raportów/listów.Ustawienie to nie jest przeznaczone do druku odebranych faksów.
Zerowanie funkcji zaawansowanych do wartości fabrycznych【#】【8】【0】	【0】“NIE” (domyślnie)【1】“TAK”Zerowanie funkcji zaawansowanych:Naciśnij 【Menu].Naciśnij 【#】, a następnie [8][0].Naciśnij 【1】, aby wybrać ustawienie “TAK”.Naciśnij 【Ustaw】.Naciśnij ponownie 【Ustaw】.Naciśnij 【Menu].Uwaga:Ustawienie języka (funkcja #48 na str. 48) nie zostanie wyzerowane.

7.1 Komunikaty o błędach – raporty

Jeśli podczas wysyłania lub odbierania dokumentu wystąpi jakiś problem, na raporcie transmisji i w rejestrze automatycznym (str. 31) zostanie wydrukowany jeden z poniższych komunikatów.

Komunikat	Kod	Przyczyna i rozwiązanie
BŁĄD KOMUNIKACJI	40-4246-72FF	Wystąpił błąd transmisji lub odbioru. Spróbuj ponownie lub sprawdź u drugiego abonenta.
	4344	Problem na linii telefonicznej. Podłącz przewód telefoniczny do innego gniazdka i spróbuj ponownie.Błąd transmisji przy połączeniu międzynarodowym. Spróbuj skorzystać z funkcji połączeń międzynarodowych (funkcja #23 na str. 46).
DOKUMENT ZABLOKOWANY	----	Dokument zablokował się. Wyjmij zablokowany dokument (str. 63).
BŁĄD - DRUGI TELEFAKS	53545970	Wystąpił błąd transmisji lub odbioru spowodowany przez drugi telefaks. Sprawdź.
WIADOMOŚĆ NIEPOŻĄDANA	----	Funkcja blokady wiadomości niepożądanych spowodowała odmowę odbioru dokumentu.
PEŁNA PAMIĘĆ	----	Pamięć jest zapelniona odebranymi dokumentami z powodu braku papieru lub blokady papieru. Uzupełnij papier (str. 17) lub usuń zablokowany papier (str. 61).
BRAK DOKUMENTU	----	Dokument jest załadowany nieprawidłowo. Włóż go ponownie i spróbuj jeszcze raz.
DRUGI TELEFAKS NIE ODPOWIADA	----	Urządzenie odbiorcy jest zajęte lub skończył mu się papier. Spróbuj jeszcze raz.Drugi telefaks dzwoni zbyt wiele razy. Wyślij dokument ręcznie (str. 31).Urządzenie odbierające nie jest telefaksem. Sprawdź.Wybrany numer jest wyłączony.
NACIŚNIĘTO STOP	----	Naciśnięto przycisk [Stop] i połączenie zostało przerwane.
OTWARTA POKRYWA	----	Przednia pokrywa jest otwarta. Należy ją zamknąć i spróbować ponownie.
OK	----	Udane wysyłanie lub odbiór dokumentu.

7.2 Komunikaty o błędach – wyświetlacz

W momencie powstania problemu na wyświetlaczu pojawi się odpowiedni komunikat.

Wyświetlacz	Przyczyna i rozwiązanie
“WEZWJ SERWIS”	Awaria urządzenia. Skontaktuj się z serwisem.
“WYMIEN BEBEN”“WYMIEN MAT.EKS.”	Urządzenie bębnowe zostało wyeksploatowane lub uszkodzone. Wymień urządzenie bębnowe i kasetę z tonerem (str. 58).
“SPRAWDZ DOK.”	Dokument jest załadowany nieprawidłowo. Włóż dokument ponownie. Jeżeli problem nadal się pojawia, wyczyść rolki podajnika dokumentów (str. 65) i spróbuj ponownie.
“SPRAWDZ BEBEN”	Urządzenie bębnowe zostało nieprawidłowo założone. Popraw go (str. 13).
“SPRAWDZ PAPIER”	Papier nie został załadowany lub skończył się. Włóż papier (str. 17) i naciśnij przycisk [Start], aby skasować komunikat.Papier został żle pobrany przez urządzenie. Popraw ułożenie papieru (str. 17) i naciśnij [Start], aby skasować komunikat.
“POKRYWA OTWARTA”	Przednia pokrywa jest otwarta. Należy ją zamknąć.
“BEBEN ZUZYTY WYMIEN BEBEN”“WYMIEN MAT.EKS.”	Bęben jest całkowicie zużyty. Należy niezwłocznie wymienić urządzenie bębnowe (str. 58).
“DOK. W PAMIECI”	W pamięci urządzenia znajduje się dokument. Sprawdź wyświetlane instrukcje dotyczące wydruku dokumentu z pamięci. Pojemność pamięci faksu, patrz str. 68.
“NISKA TEMP.”	Wnętrze urządzenia jest bardzo zimne, przez co urządzenie nie może działać. Przestaw urządzenie w cieplejsze miejsce. Gdy urządzenie nie działa, odebrane dokumenty są czasowo zapisywane w pamięci i drukowane automatycznie po ogrzaniu się urządzenia.
“PAMIEĆ PEŁNA”	Pojemność pamięci okazała się niewystarczająca przy transmisji z pamięci. Wyślij cały dokument ręcznie.Podczas wykonywania kopii, dokument zachowywany w pamięci powoduje jej przepełnienie. Naciśnij [Stop], aby skasować komunikat. Podziel dokument na części.W książce telefonicznej nie ma miejsca na zapisanie nowych pozycji. Należy usunąć zbędne elementy (str. 25).
“BLAD MODEMU”	Modem urządzenia jest uszkodzony. Skontaktuj się z serwisem.
“NIE POL.Z FAKSEM”	Urządzenie odbiorcy jest zajęte lub skończył mu się papier. Spróbuj jeszcze raz.
“BLOKADA PAPIERU”	Papier zablokował się. Usuń zablokowany papier (str. 61).
“PROSZE CZEKAC”	Urządzenie nagrzewa się. Poczekaj chwilę.
“BLAD POLLINGU”	Drugi telefaks nie obsługuje funkcji pollingu. Sprawdź.
“POWT.WYB-KONIEC”	Urządzenie odbiorcy jest zajęte lub skończył mu się papier. Spróbuj jeszcze raz.
“USUN DOKUMENT”	Dokument zablokował się. Wyjmij zablokowany dokument (str. 63).Długość dokumentu przekracza 600 mm. Naciśnij [Stop], aby wyjąć dokument. Podziel dokument na dwie lub więcej stron i wyślij ponownie.
“WYMIEN BEBEN NIEBAWEM”	Bęben jest niemal całkowicie zużyty. Należy jak najszybciej wymienić urządzenie bębnowe (str. 58).
“PAMIEC ODB.PEŁNA”	Pamięć jest zapelniona odebranymi dokumentami z powodu braku papieru lub blokady papieru. Uzupełnij papier (str. 17) lub usuń zablokowany papier (str. 61).
“BRAK TONERA”“WYMIEN MAT.EKS.”	Toner jest całkowicie zużyty. Wymień niezwłocznie kasetę z tonerem (str. 58).
“MALO TONERA”“WYMIEN MAT.EKS.”	Toner jest niemal całkowicie zużyty. Należy jak najszybciej wymienić kasetę z tonerem (str. 58).
“BLAD TRANSMISJI”	Wystąpił błąd transmisji. Spróbuj jeszcze raz.
“NAGRZEWANIE”	Wnętrze urządzenia jest zbyt zimne. Urządzenie musi najpierw się ogrzać. Poczekaj chwilę.
“SPRAWDZ PAPIER”	Dokument faksowy został wydrukowany na papierze krótszym niż format A4. Użyj odpowiedniego rozmiaru papieru (str. 69) i naciśnij przycisk [Start], aby skasować komunikat.

7.3 Gdy nie działają określone funkcje

7.3.1 Ustawienia początkowe

Problem	Przyczyna i rozwiązanie
Nie słychać sygnału centrali.	Przewód telefoniczny podłączony jest do gniazdka [EXT] w urządzeniu. Przełoż go do gniazdka oznaczonego [LINE] (str. 18).Jeżeli używasz rozgałęziacza telefonicznego, odłącz go i podłącz urządzenie bezpośrednio do gniazda ściennego. Jeżeli teraz działa prawidłowo, sprawdź rozgałęziacz telefoniczny.Wyłącz przewód telefoniczny z gniazdka i podłącz do niego inny działający aparat telefoniczny. Jeżeli telefon działa prawidłowo, zgłoś urządzenie do naprawy w punkcie serwisowym. Jeżeli aparat nie działa prawidłowo, zgłoś uszkodzenie linii firmie telekomunikacyjnej.Przewód zasilający lub telefoniczny nie jest przyłączony. Sprawdź połączenia.Jeśli urządzenie jest podłączone przez modem komputerowy, podłącz urządzenie bezpośrednio do gniazdka linii telefonicznej.
Nie można uzyskiwać połączeń.	Używany typ wybierania numerów może być niewłaściwy dla twojej centrali. Zmień ustawienie funkcji (funkcja #13 na str. 19).
Urządzenie nie dzwoni.	Dzwonek jest wyłączony. Ustaw go na odpowiednim poziomie (str. 20).

7.3.2 Problemy z ogólnym funkcjonowaniem urządzenia

Problem	Przyczyna i rozwiązanie
Inni abonenci skarzą się, że słyszą tylko sygnał faksowy i nie mogą rozmawiać.	Wybrany jest tryb FAKS. Przekaż innym abonentom, że numer zarezerwowany jest wyłącznie dla faksu.Zmień ustawienie na tryb TEL (str. 37) lub tryb TEL/FAKS (str. 38).
Przycisk [Powt./Pauza] nie działa prawidłowo.	Jeżeli naciśniesz ten przycisk podczas wybierania numeru, wstawisz pauzę. Jeżeli naciśniesz go natychmiast po uzyskaniu sygnału centrali, powtórzone zostanie wybieranie ostatniego numeru.
Podczas zdalnej obsługi nie można wprowadzić kodu lub identyfikatora.	Cały numer lub część numeru jest taka sama. Zmień kod: funkcja #41 (str. 47) i #49 (str. 48).
Urządzenie generuje sygnały dźwiękowe.	Funkcja #44 sygnalizowania odbioru do pamięci jest włączona (str. 47) i urządzenie ma dokument w pamięci. Naciśnij【Stop】, aby wyłączyć sygnały dźwiękowe a następnie przeczytaj wyświetlane komunikaty, aby rozwiązać problem.
Papier nie daje się ułożyć prawidłowo na podstawce papieru.	Wysoka wilgotność może spowodować, że papier się wykrzywi. Spróbuj obrócić papier i włóż go ponownie. Jeśli papier jest bardzo pomarszczony, zdejmij go z podstawki papieru. Jeśli nie można rozwiązać tego problemu, skontaktuj się z naszym serwisem.

7.3.3 Faks – wysyłanie

Problem	Przyczyna i rozwiązanie
Nie można wysłać dokumentu.	Przewód telefoniczny podłączony jest do gniazdka [EXT] w urządzeniu. Przełoż go do gniazdka oznaczonego [LINE] (str. 18).Urzadzenie odbiorcy jest zajęte lub skończył mu się papier. Spróbuj jeszcze raz.Urzadzenie odbierające nie jest telefaksem. Sprawdź.Drugi telefaks nie odbiera faksów automatycznie. Wyślij dokument ręcznie (str. 31).
Nie można wysłać dokumentu za granicę.	Skorzystaj z trybu transmisji międzynarodowej (funkcja #23 na str. 46).Na końcu numeru dodaj dwie pauzy lub wybierz numer ręcznie.
Inni abonenci skarzą się, że litery na odebranych dokumentach są zniekształcone lub niewyraźne.	Jeżeli linia korzysta z usług specjalnych, na przykład z funkcji rozmowy oczekującej, ustuga ta mogła uruchomić się podczas transmisji. Podłącz urządzenie do linii, która nie obsługuje tych usług.Inny telefon na tej samej linii ma podniesioną słuchawkę. Odóż słuchawkę tego telefonu i spróbuj ponownie.Oryginalny dokument jest zbyt ciemny lub zbyt jasny. Zmień kontrast skanowania (funkcja #58 na str. 48) na “JASNY” lub “CIEMNY” i spróbuj ponownie.Wykonaj próbną kopię dokumentu. Jeżeli kopia jest dobra, przyczyna może leżeć po stronie urządzenia odbierającego.
Inni abonenci skarzą się, że na odbieranych przez nich dokumentach pojawiają się czarne lub białe linie albo smugi.	Szyba skanera lub rolki prowadzące są zabrudzone, np. korektorem. Wyczyć je (str. 65). Nigdy nie podawaj dokumentów, zanim korektor nie wyschnie całkowicie.
Odbiorcy skarzą się, że odebrane dokumenty są zbyt ciemne i nie można ich odczytać.	Oryginalna zawartość znajdowała się na kolorowym papierze. Zmień kontrast (funkcja #58 na str. 48) na wartość “JASNY”, wykonaj jaśniejszą kopię dokumentu i spróbuj ponownie.

7.3.4 Faks – odbieranie

Problem	Przyczyna i rozwiązanie
Nie można odbierać dokumentów.	Przewód telefoniczny podłączony jest do gniazdka [EXT] w urządzeniu. Przełoż go do gniazdka oznaczonego [LINE] (str. 18).
Nie można odbierać dokumentów automatycznie.	Odbiór ustawiony jest w trybie TEL. Ustaw tryb FAKS (str. 37) lub tryb TEL/FAXS (str. 38).Czas oczekiwania na odbiór połączenia jest zbyt długi. Zmniejsz liczbę dzwonków, po której urządzenie odbierze połączenie (funkcja #06 na str. 45 i #78 na str. 49).
Na wyświetlaczu pojawia się komunikat “POLACZENIE....”, ale telefaks nie odbiera dokumentów.	Połączenie przychodzące nie jest transmisją dokumentu. Zmień tryb odbioru na TEL (str. 37) lub TEL/FAKS (str. 38).
Odebrany dokument jest pusty.	Drugi abonent odwrotnie załadował dokument do swojego telefaksu. Sprawdź.
Odebrane dokumenty są złej jakości.	Jeśli nie ma problemów z kopiowaniem dokumentów, urządzenie działa prawidłowo. Nadawca wysłał dokument o bladym druku lub coś jest nie w porządku z jego urządzeniem. Poproś nadawcę o przesłanie lepszej kopii dokumentu lub sprawdzenie swojego telefaksu.Niektóre rodzaje papieru służą do wydruku na jednej tylko stronie. Spróbuj odwrócić papier.Unikaj papieru zawierającego ponad 20 % bawełny i/lub włókien, na przykład papieru firmowego lub papieru specjalnego.Pozostało mało tonera. Wymień kasetę z tonerem (str. 58).Aby sprawdzić stan bębna i jakość druku, wykonaj test drukarki (str. 67). Jeśli jakość druku jest słaba, należy wymienić kasetę z tonerem i urządzenie bębnowe.Szyba skanera lub rolki prowadzące są zabrudzone, np. korektorem. Wyczyść je (str. 65). Nigdy nie podawaj dokumentów, zanim korektor nie wyschnie całkowicie.
Kiedy podłączony jest dodatkowy telefon, nie można uruchomić odbioru dokumentów, naciskając przycisk [*][#][9].	Uruchom najpierw funkcję zdalnej aktywacji telefaksu (funkcja #41 na str. 47).Naciśnij [*][#][9].Mógł zostać zmieniony kod zdalnej aktywacji faksu [*][#][9] (ustawienie fabryczne). Sprawdź kod zdalnej aktywacji telefaksu (funkcja #41 na str. 47).Pamięć jest zapelniona odebranymi dokumentami z powodu braku papieru lub blokady papieru. Uzupełnij papier (str. 17) lub usuń zablokowany papier (str. 61).
Inni abonenci skarzą się, że nie mogą przesłać dokumentu.	Pamięć jest zapelniona odebranymi dokumentami z powodu braku papieru lub blokady papieru. Uzupełnij papier (str. 17) lub usuń zablokowany papier (str. 61).Urzadzenie nie jest przełączone na tryb FAKS. Naciśnij kilkakrotnie przycisk [Faks Odpow. Autom.], aby włączyć kontrolkę [Faks Odpow. Autom.].
Nie można ustawić właściwego trybu odbioru.	Jeżeli chcesz ustawić tryb FAKS:– N a c i śnij kilkakrotni [Faks Odpow. Autom.], aby włączyć kontrolkę [Faks Odpow. Autom].Jeżeli chcesz ustawić tryb TEL lub tryb TEL/FAKS:– Wybierz odpowiedni tryb używając funkcji #73 (str. 49), a następnie naciśnij kilkakrotnie przycisk [Faks Odpow. Autom.], aż zgaśnie kontrolka [Faks Odpow. Autom.].

7.3.5 Kopiowanie

Problem	Przyczyna i rozwiązanie
Urządzenie nie wykonuje kopii.	Nie można kopiować dokumentów podczas programowania. Spróbuj wykonać kopię po zakończeniu programowania.Dokument jest załadowany nieprawidłowo. Włóż dokument ponownie.Papier nie został załadowany lub skończył się. Załaduj papier (str. 17).
Na kopiowanych dokumentach pojawiają się czarne linie, białe linie lub smugi.	Szyba skanera lub rolki prowadzące są zabrudzone, np. korektorem. Wyczyść je (str. 65). Nigdy nie podawaj dokumentów, zanim korektor nie wyschnie całkowicie.
Odebrane dokumenty są złej jakości.	Oryginał KopiowanieNiektóre rodzaje papieru służą do wydruku na jednej tylko stronie. Spróbuj odwrócić papier.Unikaj papieru zawierającego ponad 20 % bawełny i/lub włókien, na przykład papieru firmowego lub papieru specjalnego.Papier jest zbyt wilgotny. Włóż nowy papier.Pozostało mało tonera. Wymień kasetę z tonerem (str. 58).Aby sprawdzić stan bębna i jakość druku, wykonaj test drukarki (str. 67). Jeśli jakość druku jest słaba, należy wymienić kasetę z tonerem i urządzenie bębnowe.Oryginalny dokument jest zbyt ciemny lub zbyt jasny. Zmień kontrast skanowania (funkcja #58 na str. 48) na “JASNY” lub “CIEMNY” i spróbuj ponownie.
Kopie dokumentów są zbyt ciemne i nie można ich odczytać.	Oryginalna zawartość znajdowała się na kolorowym papierze. Zmień kontrast (funkcja #58 na str. 48) na wartość “JASNY” i wykonaj jaśniejszą kopię dokumentu.

7.3.6 Używanie aparatu zgłoszeniowego

Problem	Przyczyna i rozwiązanie
Nie można odbierać dokumentów automatycznie.	Powitanie nagrane na aparacie zgłoszeniowym jest za długie. Skróć je. Nagraj powitanie nie dłuższe niż 10 sekund.Aparat zgłoszeniowy dzwoni zbyt wiele razy. Ustaw 1 lub 2 dzwonki.
Nie nagrywają się wiadomości.	Sprawdź, czy aparat zgłoszeniowy jest włączony i czy jest prawidłowo podłączony do telefaksu (str. 39).Ilość dzwonków w aparacie zgłoszeniowym ustaw na 1 lub 2.
Wybieram kod zdalnego sterowania, aby połączyć się z a p a r a t e m z g łoszeniowym, a linia zostaje rozłączona.	Kod nie może zawierać znaku “#”, gdyż jest on wykorzystywany w niektórych funkcjach oferowanych przez operatorów telefonicznych. Zmień kod tak, aby nie zawierał “#”.
Abonenci skarzą się, że nie mogą przesłać dokumentu.	Brak miejsca w pamięci, aby aparat zgłoszeniowy mógł nagrać wiadomość głosową. Przeczytaj instrukcję obsługi aparatu zgłoszeniowego, aby dowiedzieć się jak skasować niepotrzebne wiadomości.Aparat zgłoszeniowy ustawiony jest na odtwarzanie tylko powitania (bez nagrywania wiadomości).

7.3.7 Kiedy nastąpi awaria zasilania

• Urządzenie nie będzie działać.
• Urządzenie nie jest przystosowane do uzyskiwania połączeń w czasie awarii zasilania. Należy przewidzieć alternatywną możliwość wykonywania połączeń awaryjnych.
• Wysyłanie i odbieranie dokumentów zostanie przerwane.
• Jakiekolwiek dokumenty zapisane w pamięci lub dokumenty właśnie otrzymywane, będą utracone. Po odzyskaniu zasilania telefaks wydrukuje raport, zawierający informacje o utraconych z pamięci pozycjach.

7.4 Wymiana kasety z tonerem i u r z ądzenia bębnowego

Kiedy na wyświetlaczu pojawi się jeden z poniższych komunikatów, należy wymienić kasetę z tonerem.

MALO TONERA

BRAK TONERA

Aby sprawdzić stan bębna i jakość druku, wykonaj test drukarki (str. 67). Jeśli jakość druku jest słaba, należy wymienić kasetę z tonerem i urządzenie bębnowe. Aby zapewnić właściwe funkcjonowanie urządzenia, zalecane jest używanie kasety z tonerem (Model KX-FAT88E/KX-FAT88X) i urządzenia bębnowego (Model KX-FAD89E/KX-FAD89X) marki

Panasonic. Potrzebne informacje znajdziesz na str. 10. Aby zapewnić dobrą jakość wydruków i przedłużyć żywotność urządzenia, przy wymianie kasety z tonerem lub urządzenia bębnowego zalecane jest wyczyszczenie szczelin i otworów wentylacyjnych (str. 6) oraz wnętrza urządzenia (str. 65).

Ostrzeżenie:

- Producent nie ponosi odpowiedzialności za wszelkie uszkodzenia oraz obniżenie jakości druku, jakie mogą wynikać z zastosowania kasety z tonerem oraz urządzenia bębnowego innej marki niż Panasonic.

- Urządzenie bębnowe zawiera światloczuty bęben. Wystawienie bębna na działanie światła może go zniszczyć.

Po otwarciu opakowania zabezpieczającego:

- Nie poddawaj urządzenia bębnowego działaniu światła przez ponad 5 minut.

– Nie dotykaj ani nie zarysuj czarnej powierzchni bębna.

- Nie umieszczaj urządzenia bębnowego w miejscach zakurzonych, brudnych lub w miejscach o wysokiej wilgotności powietrza.

- Nie narażaj urządzenia bębnowego na bezpośrednie działanie promieni słonecznych.

• Nie odłączaj urządzenia. Może to spowodować utratę dokumentów znajdujących się w pamięci.
• Nie pozostawiaj kasety z tonerem bez opakowania zabezpieczającego przez dłuższy czas. Skróci to bowiem żywotność tonera.
• Nie dosypuj tonera do kasety z tonerem.

1 Przed otwarciem opakowania zabezpieczającego nowej kasety z tonerem potrząśnij nią w pionie co najmniej 5 razy.

2 Wyjmij nową kasetę z tonerem z opakowania zabezpieczającego. Ściągnij taśmę uszczelniającą (①) z kasety z tonerem.

3 Zdejmij słuchawkę i zdemontuj podstawkę dokumentów.
4 Podnieś przednią pokrywę (①), trzymając obszar oznaczony kropkami (②) po prawej stronie.

Ostrzeżenie: Zespół grzewczy (③) rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.

5 Przytrzymując oba uchwyty, wyjmij zespół bębna i kasetę z tonerem (①).

- Nie dotykaj rolki transferowej (②). - Jeżeli wymieniasz jednocześnie urządzenie bębnowe i kasetę z tonerem, przejdź do punktu 9.

- Jeżeli wymieniana jest tylko kaseta z tonerem, przed wyjęciem starej kasety postukaj w nią kilka razy, aby resztki tonera spadły do urządzenia bębnowego.

6 Przekręć dwie dźwignie (①) na zużytej kasecie z tonerem, tak aby trójkąty (②) znalazły się w jednej linii.

7 Wyjmij zużyta kasetę (①) z urządzenia bębnowego (②).

• Toner może być przylepiony do kasety i urządzenia bębnowego. Uważaj podczas wyjmowania. Szczegóły znajdziesz na str. 5.
• Uważaj, aby nie rozsypać tonera na czarną powierzchnię bębna (③).
• Umieść zużytą kasetę z tonerem w opakowaniu zabezpieczającym.

8 Wsuń element czyszczący (①) całkowicie w szczelinę (②) urządzenia bębnowego i przesuń go przynajmniej 3 razy od jednego do drugiego boku, aby wyczyścić wnętrze urządzenia.

Uwaga ważne:

- Jeśli szczelina urządzenia bębnowego jest brudna, na wydrukowanych arkuszach mogą pojawić się linie lub brudne wzory. Usuń toner pozostały wewnątrz urządzenia bębnowego, aby utrzymać jakość druku.

- Powtórz tę czynność w drugiej szczelinie.

- Zwróć uwagę, aby czyścić dokładnie od krawędzi do krawędzi każdej szczeliny.

9 Jeżeli wymieniasz jednocześnie urządzenie bębnowe, wyjmij go z opakowania zabezpieczającego.

Włóż nową kasetę z tonerem (①) pionowo do zespołu bębna (②).

10 Mocno wciśnij kasetę z tonerem (①). Przyciskając kasetę z tonerem, obracaj dźwignie po jej obu stronach w kierunku do siebie (②).

11 Po prawidłowo wykonanej instalacji kasety z tonerem, trójkąty (①) powinny być w jednej linii.

- Jeżeli dolna szyba (②) jest brudna, wytrzyj ją miękką, suchą ściereczką.

12 Włóż urządzenie bębnowe i kasetę z tonerem (①), trzymając za zaczepy.

- Po prawidłowo wykonanej instalacji urządzenia bębnowego i kasety z tonerem trójkąty (②) powinny być ułożone w jednej linii.

13 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

14 Umieść słuchawkę na widelkach i zamontuj podstawkę dokumentów.

- Kiedy na wyświetlaczu pojawi się komunikat "PROSZE CZEKAC", nie otwieraj przedniej pokrywy ani nie odłączaj przewodu zasilającego.

Metoda likwidacji zużytych materiałów

Zużytych materiałów eksploatacyjnych należy pozbywać się zgodnie z krajowymi i lokalnymi przepisami dotyczącymi odpadów i ochrony środowiska.

8.1 Zablokowany papier

Na wyświetlaczu pojawi się następujący komunikat.

BLOKADA PAPIERU

8.1.1 Kiedy papier zablokował się w pobliżu zespołu bębna i kasety z tonerem

1 Zdejmij słuchawkę i zdemontuj podstawkę dokumentów.
2 Podnieś przednią pokrywę (①), trzymając obszar oznaczony kropkami (②) po prawej stronie.

Zespół grzewczy (③) rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.

3 Należy usunąć zablokowany papier (①), wyciągając go powoli i ostrożnie.

- Nie dotykaj rolki transferowej (②).

4 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

5 Umieść słuchawkę na widełkach i zamontuj podstawkę dokumentów.

8.1.2 Kiedy papier zablokował się w pobliżu wyjścia papieru

1 Zdejmij słuchawkę i zdemontuj podstawkę dokumentów.
2 Podnieś przednią pokrywę (①), trzymając obszar oznaczony kropkami (②) po prawej stronie.

Zespół grzewczy (③) rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.

8. Blokady papieru

3 Wyjmij papier (①), a następnie wyjmij zespół bębna i kasetę z tonerem (②), aby można było łatwiej wyłąć zablokowany papier (③) z tylnej części urządzenia.

- Nie dotykaj rolki transferowej (④).

4 Przesuń obie zielone dźwignie (①) maksymalnie do przodu.

5 Usuń zablokowany papier (①) z zespołu grzewczego, ostrożnie go wyciągając, po czym włóż zespół bębna i kasetę z tonerem.

6 Przesuń dźwignie (①) z powrotem na ich początkową pozycję.

7 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

8 Umieść słuchawkę na widelkach i zamontuj podstawkę dokumentów.

9 Popchnij do przodu panel dociskający (①) i ponownie włóż papier faksowy.

- Przekartkuj i wyrównaj papier zanim go ponownie włożysz.

10 Wciśnij panel dociskający z powrotem na miejsce.

8.2 Zablokowane dokumenty

Uwaga:

- Nie należy wyciągać na siłę zablokowanego dokumentu przed otwarciem przedniej pokrywy.

1 Zdejmij słuchawkę i zdemontuj podstawkę dokumentów.
2 Podnieś przednią pokrywę (①), trzymając obszar oznaczony kropkami (②) po prawej stronie.

Zespół grzewczy (③) rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.

3 Otwórz pokrywę wewnętrzną (①).

- Nie dotykaj rolki transferowej (②).

4 Wyjmij ostrożnie wszystkie zablokowane dokumenty (①).

5 Wsuń z powrotem pokrywę wewnętrzna.

6 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

7 Umieść słuchawkę na widełkach i zamontuj podstawkę dokumentów.

9.1 Czyszczenie wnętrza urządzenia

W następujących przypadkach należy wyczyścić wnętrze urządzenia:

- Jeśli nieprawidłowe podawanie oryginału często się powtarza.

- Jeśli na papierze, oryginale lub na faksie odebranym przez drugą stronę widoczne są czarne lub białe linie albo plamy.

Ostrzeżenie:

• Podczas obsługi urządzenia bębnowego i kasety z tonerem należy zachować dużą ostrożność.
  Szczegółowe informacje można znaleźć w sekcji poświęconej bezpieczeństwu obsługi urządzenia bębnowego na str. 58.
• Do czyszczenia wewnętrznych elementów zespołu nie należy używać produktów papierowych, takich jak papierowe ręczniki lub chusteczki higieniczne.

1 Odlącz przewód zasilający i przewód telefoniczny.

2 Zdejmij słuchawkę i zdemontuj podstawkę dokumentów.

3 Podnieś przednią pokrywę (①), trzymając obszar oznaczony kropkami (②) po prawej stronie.

1 Odlącz przewód zasilający i przewód telefoniczny. 2 Zdejmij słuchawkę i zdemontuj podstawkę dokumentów. 3 Podnieś przednią pokrywę (①), trzymając obszar oznaczony kropkami (②) po prawej stronie.

Zespół grzewczy (③) rozgrzewa się do wysokiej temperatury. Nie należy go dotykać.

4 Wyczyść rolki rozdzielające dokumenty (①), używając w tym celu ściereczki zwilżonej alkoholem izopropyłowym, po czym odczekaj, aż wszystkie części wyschną.

5 Otwórz pokrywę wewnętrzną (①).

- Nie dotykaj rolki transferowej (②).

6 Wyczyść rolki podajnika dokumentów (①), używając w tym celu ściereczki zwilżonej alkoholem izopropyłowym, po czym odczekaj, aż wszystkie części wyschną. Wyczyść górną szybę (②) za pomocą miękkiej, suchej ściereczki.

- Czyszczac rolkę podajnika dokumentów należy uważać, aby nie uszkodzić przezroczystego arkusza (③).

7 Wsuń z powrotem pokrywę wewnętrzną.

8 Przytrzymując oba uchwyty, wyjmij zespół bębna i kasetę z tonerem (①).

9 Wyczyść dolną szybę (①) za pomocą miękkiej, suchej ściereczki.

10 Włóż z powrotem zespół bębna i kasetę z tonerem (①), trzymając za zaczepy.

- Po prawidłowo wykonanej instalacji urządzenia bębnowego i kasety z tonerem trójkąty (②) powinny być ułożone w jednej linii.

11 Zamknij przednią pokrywę (①), naciskając ją z obu stron, aż zostanie zablokowana w wymaganym położeniu.

12 Umieść słuchawkę na widelkach i zamontuj podstawkę dokumentów.

13 Podłącz z powrotem przewód zasilający i przewód telefoniczny.

10.1 Wydruk parametrów funkcji, numerów telefonicznych i raportów

Użytkownik może wydrukować następujące dokumenty.

- "LISTA USTAWIEN".

Podaje aktualne ustawienia programowanych funkcji (str. 45 do str. 50).

- "LISTA NR-OW TEL":

Zawiera nazwy i numery zarejestrowane w pamięci wybierania jednoprzyciskowego i w książce telefonicznej.

- "REJESTR AUTOMAT."

Zawiera dane o transmisjach dokumentów, jakie wykonano z urządzenia bazowego. Raport ten może być drukowany automatycznie po każdych 30 połączeniach faksowych (funkcja #22 na str. 46).

- "ROZSYŁANIE-LISTA":

Zawiera nazwy i numery zarejestrowane w pamięci rozsytania (str. 33).

- "TEST DRUKARKI":

Umożliwia sprawdzenie jakości wydruku. Jeśli wydruk testowy zawiera zabrudzenia rozmazane punkty lub linie, należy oczyścić wnętrze urządzenia (str. 65). Jeśli jakość druku jest słaba, należy wymienić kasetę z tonerem i urządzenie bębnowe.

- "LISTA NUM. IDENT":

Zawiera nazwiska 30 ostatnio dzwoniących osób po uaktywnieniu usługi identyfikacji abonenta wywołującego. Aby telefaks drukował listę automatycznie zawsze po 30 połączeniach, uruchom funkcję #26 (str. 46).

1 Naciśnij kilkakrotnie [Menu], aby wyświetlić "DRUKUJ RAPORT".

2 Naciśnij kilkakrotnie [◀] lub [▶], aby wyświetlić wymagany zapis.

3 Naciśnij [Ustaw], aby rozpocząć wydruk. - Aby przerwać wydruk, naciśnij [Stop]

4 Aby zakończyć naciśnij przycisk [Menu].

10.2 Specyfikacja

Rodzaj sieci:

Publiczna Sieć Telefoniczna

Wymiary dokumentu:

Maks. 216 mm szerokości; maks. 600 mm długości

Efektywna szerokość skanowania:

208 mm

Efektywna szerokość drukowania:

202 mm

Czas transmisji ^*1 :

Ok. 4 sek./strone (transmisja ECM-MMR) ^2

Rozdzielczość skanowania:

Poziomo: 8 pikseli/mm

Pionowo: 3,85 linii/mm - przy standardowej rozdzielczości,

7,7 linii/mm - przy rozdzielczości DOKŁADNA/FOTO/WSPÓLNA (zdjęcia i tekst),

15,4 linii/mm - przy rozdzielczości BARDZO DOK

Rozdzielczość FOTO:

64 poziomy

Typ skanera:

Stykowy czujnik obrazu (CIS)

Typ drukarki:

Laserowa

System kompresji danych:

16 800 / 14 400 / 12 000 / 9 600 / 7 200 / 4 800 / 2 400 bps; dobierana automatycznie

Środowisko pracy:

10 °C – 32,5 °C, 20 % – 70 % RH (wilgotność względna)

Wymiary:

W przybliżeniu: wysokość 218 mm × szerokość 360 mm × głębokość 357 mm

Cieżar:

Ok. 7,4 kg

Pobór energii:

Stan gotowości: ok. 2 W

Transmisja: ok. 12 W

Odbiór: ok. 240 W

Kopiowanie: ok. 240 W

Maksymalny: ok. 950 W (przy włączonym zespole grzewczym)

Zasilanie:

220 - 240 V AC, 50/60 Hz

Pojemność pamięci faksu:

Ok. 150 stron przy transmisji z pamięci

Ok. 100 stron przy odbiorze do pamięci

(Dla arkusza testowego ITU-T Nr 1 i przy standardowej

rozdzielczości, bez automatycznej korekcji błędów.)

Parametry diody laserowej:

Moc wyjściowa lasera: maks. 5 mW

Długość fali: 760 nm – 810 nm

Czas emisji: ciągły

Szybkość drukowania:

Ok. 10 stron na minutę

Rozdzielczość druku:

600 × 600 dpi

Właściwości światła LED skanera CIS:

Moc promieniowania LED: maks. 1 mW

Długość fali: zielona 520 nm typ.

Czas emisji: ciągły

*1 Prędkość transmisji zależy od zawartości dokumentu, rozdzielczości, stanu linii telefonicznej oraz możliwości telefaksu odbierającego.

*2 Prędkość transmisji obliczona przy zastosowaniu arkusza testowego ITU-T Nr 1 i przy normalnej jasności oryginału. Jeżeli parametry urządzenia odbierającego są gorsze, czas transmisji może się wydłużyć.

Arkusz testowy ITU-T Nr 1

• Produkt i specyfikacja mogą ulec zmianie bez uprzedzenia.
• Ilustracje i rysunki zamieszczone w tej instrukcji mogą się nieco różnić od faktycznego wygłądu produktów.

Specyfikacja papieru

Format papieru:

210 mm × 297 mm

Gramatura papieru:

60g / m^2 do 90~g / m^2

Uwaga dotycząca papieru:

• Radzimy przetestować papier (szczególnie papiery specjalnych typów i formatów) w urządzeniu przed zakupem większej ilości.
• Nie używaj następujących rodzajów papieru:

- Unikaj papieru zawierającego ponad 20 % bawełny i/lub włókien, na przykład papieru firmowego lub papieru specjalnego

– Bardzo gładki lub błyszczący papier lub mocno fakturowany

– Powlekany, zniszczony lub pozwijany

- Papier, do którego dołączono jakieś obiekty, takie jak etykiety lub spinacze

– Papier zakurzony, poplamiony thuszczem

- Papier, który topi się, paruje, blaknie, płowieje lub emituje niebezpieczne opary przy 200 °C, jak np. papier welinowy. Materiał taki może przenieść się na walek grzałki i uszkodzić ją.

- Nalepki

– Papier do drukarek atramentowych

• Niektóre rodzaje papieru przeznaczone są do zadrukowania tylko po jednej stronie. Jeżeli nie jesteś zadowolony z jakości wydruku lub papier blokuje się, spróbuj zadrukować drugą stronę arkusza.
• Aby zapewnić bezawaryjny pobór papieru oraz najlepszą jakość wydruku, zalecamy korzystanie z papieru o długich włóknach.
• Nie używaj jednocześnie papieru różnego typu lub grubości. Może to powodować blokowanie papieru.
• Unikaj drukowania dwustronnego.
• Nie używaj papieru wydrukowanego w tym urządzeniu do druku dwustronnego w innej drukarce. Może to powodować blokowanie papieru.
• Aby zapobiec zwijaniu się papieru, nie otwieraj opakowania ryzy przed użyciem. Papier przechowuj w oryginalnym opakowaniu, w miejscu chłodnym i suchym.

Wydajność tonera

Wydajność tonera zależy od zawartości odebranych, drukowanych i kopiowanych dokumentów. Poniżej przedstawiono w przybliżeniu związek pomiędzy stopniem zaczernienia obrazu a liczbą wydruków, na jaką wystarcza kaseta z tonerem (Model KX-FAT88E/KX-FAT88X). Wydajność tonera może w rzeczywistości różnić się od podanej.

Stopień zaczernienia obrazu 5 %

Można wydrukować około 2 000 arkuszy formatu A4.

Stopień zaczernienia obrazu 10 %

Można wydrukować około 1 000 arkuszy formatu A4.

Stopień zaczernienia obrazu 15 %

Można wydrukować około 600 arkuszy formatu A4.

• Stopień zaczernienia obrazu zmienia się wraz z głębokością, grubością oraz wielkością czcionki.
• Jeżeli włączysz funkcję oszczędzania tonera, wydajność kasety z tonerem wzrośnie o około 40 %.

Żywotność bębna

Urządzenie bębnowe musi być regularnie wymieniane. Istnieją różne czynniki decydujące o żywotności urządzenia bębnowego, takie jak temperatura, wilgotność, typ papieru oraz ilość tonera zużywanego do zadrukowania arkuszy przypadających na zadanie drukowania. Maksymalnie urządzenie bębnowe umożliwia wydrukowanie ok. 10 000 arkuszy. Jeżeli urządzenie jest często używane do drukowania zadań na małej liczbie arkuszy, rzeczywista liczba arkuszy, które może zadrukować urządzenie bębnowe, będzie znacznie niższa niż powyższe oszacowanie. Ponieważ nie można kontrolować wielu czynników mających wpływ na żywotność urządzenia bębnowego, nie możemy zagwarantować minimalnej ilości arkuszy, którą będzie mogło zadrukować urządzenie bębnowe.

10.3 Deklaracja zgodności

Panasonic

Deklaracja zgodności Dokument nr PCTF-090034-01

Wystawca/Adres:

Przedmiot deklaracji:

Wyrób:

Telefaks

Marka:

Panasonic

Model:

KX-FL423PD

Opisany powyżej wyrób jest zgodny z wymaganiami następujących dokumentów.

Dyrektywa Rady Unii Europejskiej: 1999/5/EC

Zalecenie Rady Unii Europejskiej: 1999/519/EC

Normy zharmonizowane:

EN 60950-1:2006, EN 50371:2002, EN 55022:2006, EN 55024:1998 + A1:2001 + A2:2003,

EN 61000-3-2:2006, EN 61000-3-3:1995 + A1:2001 + A2:2005

Podpisano w imieniu i z upoważnienia:

Podpis nieczytelny

Imię i nazwisko:

Toshiaki Sakiyama

Stanowisko:

Dyrektor

Data wystawienia dokumentu:

10 czerwca 2009

Upoważniony przedstawiciel:

Przeznaczenie produktu: telefaks ogólnego przeznaczenia.

Dedykowany typ łącza telekomunikacyjnego: PSTN, analogowe łącze abonenckie.

Parametry interfejsu liniowego zgodne z WTO TP S.A.

Panasonic

# #01 Data i godzina: 20

02 Własne logo: 21

03 Numer faksu: 23

04 Raport transmisji: 31, 45

06 Licznik dzwonków dla trybu FAKS: 45

13 Tryb wybierania numeru: 19

17 Rodzaj dzwonka: 45

22 Rejestr automatyczny: 32, 46

23 Tryb połączeń międzynarodowych: 46

25 Przesyłanie opóźnione: 46

26 Automatyczna lista identyfikacyjna abonentów wywołujących: 46

30 Licznik dzwonków dla trybu cichego odbioru faksów: 47

33 Zmiana ustawień czasu: 47

37 Automatyczna redukcja formatu: 47

39 Kontrast wyświetlacza LCD: 47

41 Kod aktywacji telefaksu: 47

44 Sygnalizowanie odbioru do pamięci: 47

46 Inteligentny odbiór faksów: 47

48 Język: 48

49 Automatyczne przejęcie połączenia: 48

58 Kontrast skanowania: 48

65 Czas konserwacji: 48

66 Maksymalna szybkość transmisji faksu: 49

68 Tryb korekcji błędów ECM: 49

72 Czas ponownego przywołania/czas Flash: 49

73 Tryb odbioru ręcznego: 49

76 Sygnał łączenia: 49

78 Licznik dzwonków dla trybu TEL/FAKS: 49

79 Oszczędzanie tonera: 50

80 Przywracanie ustawień fabrycznych: 50

A Alarm

Zapisywanie w pamięci (funkcja #44): 47

Aparat zgłoszeniowy: 39

Automatyczna redukcja formatu (funkcja #37): 47

Awaria zasilania: 57

B Blokada wiadomości niepożądanych: 40

Blokady

Dokument 63

Papier faksowy: 61

C Czas Flash (funkcja #72):49

Czas konserwacji (funkcja #65): 48

Czas ponownego przywołania (funkcja #72): 49

Czyszczenie: 65

D Data i godzina (funkcja #01): 20

Dodatkowy telefon: 38

F Format papieru faksowego: 69

Funkcje podstawowe: 45

Funkcje zaawansowane: 46

G Głośność: 20

I Identyfikacja abonenta wywołującego

Oddzwanianie: 28

Zapisywanie numerów: 29

Inteligentny odbiór faksów (funkcja #46): 47

K Kaseta z tonerem

Instalowanie: 13

Wymiana: 58

Kod aktywacji faksu (funkcja #41): 47

Komunikaty o błędach: 51, 52

Kontrast skanowania (funkcja #58):48

Kopiowanie: 42

Pomniejszanie: 42

Powiększanie: 42

Sortowanie: 43

Książka telefoniczna

Wykonywanie połączenia telefonicznego: 24

Wysyłanie dokumentów: 33

L Lista identyfikacyjna abonentów wywołujących (funkcja #26): 46

Logo (funkcja #02): 21

M Maksymalna szybkość transmisji faksu (funkcja #66): 49

N Numer faksu (funkcja #03): 23

O Odbieranie dokumentów

Automatyczne: 37

Ręczne: 37

Oszczędzanie tonera (funkcja #79): 14,50

P Papier faksowy: 17

Polling: 40

Połączenia: 18

Pomoc: 19

Powiadomienie o odbiorze do pamięci (funkcja #44): 47

Powtórne wybieranie numeru: 31, 33

Programowanie: 44

R Raport transmisji (funkcja #04): 31, 45

Raporty

Brak zasilania: 57

Informacje o abonencie wywołującym: 46

Konfiguracja: 67

Numer telefonu : 67

Programowanie rozsyłania: 67

Rejestr automatyczny. 32, 67

Rozsyłanie: 34

Test drukarki 67

Wysyłanie: 31, 45

Regulacja czasu (funkcja #33) 47

Rejestr automatyczny (funkcja #22): 32, 46

Resetowanie (funkcja #80) 50

Rodzaj dzwonka (funkcja #17) 20, 45

Rozdzielczość: 31, 42

Rozmiar dokumentu 32

Rozsyłanie dokumentów: 33

S Sygnał łączenia (funkcja #76): 49

Szybkie skanowanie: 31

T Tablica znaków: 21

Transmisja opóźniona (funkcja #25) 46

Tryb FAKS: 37

Tryb połączeń międzynarodowych (funkcja #23): 46

Tryb TEL: 37

11. Indeks

Tryb TEL/FAKS: 38

Tryb wybierania numeru (funkcja #13): 19

U Urządzenie bębnowe

Instalacja: 13

Wymiana: 58

Ustawianie wartości fabrycznych (funkcja #80): 50

Ustawienia dla odpowiedzi ręcznej (funkcja #73): 49

Ustawienia dzwonka

Cichy odbiór faksów (funkcja #30): 47

FAKS (funkcja #06): 45

TEL/FAKS (funkcja #78): 49

W Wybieranie jednoprzyciskowe

Wykonywanie połączenia telefonicznego: 26

Wysyłanie dokumentów: 33

Zapisywanie numerów: 25

Wybieranie trybu ECM (funkcja #68): 49

Wybór języka (funkcja #48): 48

Wydajność tonera: 69

Wyposażenie

Podstawka dokumentów: 16

Podstawka do papieru: 15

Podstawka papieru: 15

Wysyłanie dokumentów

Książka telefoniczna: 33

Ręczne: 31

Rozsyłanie 34

Wybieranie jednoprzyciskowe: 33

Z pamięci 31

Wyświetlacz

Komunikaty o błędach: 52

Kontrast (funkcja #39): 47

Z Zapisywanie numerów

Książka telefoniczna: 24

Rozsyłanie 33

Wybieranie jednoprzyciskowe: 25

Zdalne przejęcie połączenia (funkcja #49): 48

Ż Żywotność bębna: 70

Notatki

CE 0682

Produkt Panasonic

Produkt objęty jest E-Gwarancją Panasonic.

Prosimy o zachowanie dowodu zakupu. Warunki

gwarancji oraz informacje o produkcie są dostępne na stronie

www.panasonic.pl lub pod numerem telefonu 0801 801 887.

Dystrybucja w Polsce:

Panasonic Polska Sp. z o.o.

Al. Krakowska 4/6, 02-284 Warszawa

Tel:[phone]

Fax:[phone]

Producent sprzętu:

Globalna strona internetowa:

http://www.panasonic.net/
