MM253/279 - GAMESTER

Instrukcja obsługi

Przeczytaj w pierwszej kolejności 6

Cechy i specyfikacja ....7

Szkic urządzenia ....8

Podstawowe funkcje 10

Wprowadzenie ....11

Obsługa podstawowa ....11

Menu główne 11

Odtwarzacz wideo ....11

Przegładanie zdjęć 15

Aparat fotograficzny ....15

Zapis cyfrowy (DV mode) 17

Nagrywanie za pomocą mikrofonu wewnętrznego .....18

Gry 19

Rozpoczęcie gry ......19

Nauka 20

Słownik 20

Dźwięki 20

Książka elektroniczna ......20

Narzędzia....21

Kalkulator 21

Notatnik 21

Zarządzanie pamięcia ....22

Konfiguracja systemu ....22

MM253/279 - GAMESTER

Ustawienia fabryczne....23

Konfiguracja dźwięku ......23

Automatyczne wyłączanie urządzenia ....23

Styl interfejsu 23

Oszczędzanie energii ....23

Nagrywanie 24

Radio FM (UKF) 24

W razie kłopotów ......24

User's manual

Przeczytaj w pierwszej kolejności

• Konstrukcja produktów i parametry techniczne mogą ulec zmianie bez wcześniejjszego powiadomienia. Dotyczy to przede wszystkim parametrów technicznych, oprogramowania, sterowników oraz podręcznika użytkownika. Niniejszy podręcznik użytkownika służy ogólnej orientacji dotyczącej obsługi produktów.
• Produkty oraz akcesoria mogą się różnić od tych opisanych w instrukcji.
  ● Producent nie ponosi żadnej odpowiedzialności tytułem odszkodowania za jakiekolwiek nieścisłości wynikające z błędów w opisach występujących w niniejszej instrukcji użytkownika.
• W celu uaktualnienia sterowników należy wybrać rozdział „Download” w witrynie producenta: www.manta.com.pl

Zaleca się korzystanie z oryginalnych akcesoriów dołączonych do odtwarzacza. Niezastosowanie się do powyższego ostrzeżenia może prowadzić do utraty gwarancji.

Ze względu na narażenie się na utratę gwarancji nie należy zdejmować obudowy i dokonywać jakichkolwiek przeróbek w odtwarzaczu. Uprawniony jest do tego tylko wykwalifikowany serwis firmy MANTA.

Dział Obsługi Klienta

ul. Matuszewska 14 bud. 4

03-876 Warszawatel: [phone]

e-mail: [e-mail]

MM253/279 - GAMESTER

Uwaga!

Słuchanie głośnej muzyki może prowadzić do utraty słuchu. Aby tego uniknąć nie zaleca się wykorzystywania maksymalnego natężenia siły dźwięku.

Niniejsze urządzenie należy do nowej generacji odtwarzaczy kieszonkowych. Wysoka wytrzymałość w połączeniu z delikatnym i subtelnym wyglądem dają mistrzowską mieszankę, która, mamy nadzieję, dostarczy Państwu wiele miłych, nowych wrażeń.

Cechy i specyfikacja

● Kolorowy wyświetlacz LCD 2,8”
● Funkcja gier
- Kamera wideo
- Odtwarza pliki filmowe
- Odtwarza pliki muzyczne: MP3, WMA, WAV
- Aparat cyfrowy
● Odtwarza obrazy: JPG, GIF i BMP
● Wbudowany mikrofon
● Wyjście Audio/Wideo
- Wejście Audio/Wideo
● Wielojęzyczne Menu
● Czytnik kart SD
● Funkcja E-Book
● Wbudowana Litowo-jonowa bateria
● Wbudowany głośnik
● Waga: 120g

Podstawowe funkcje

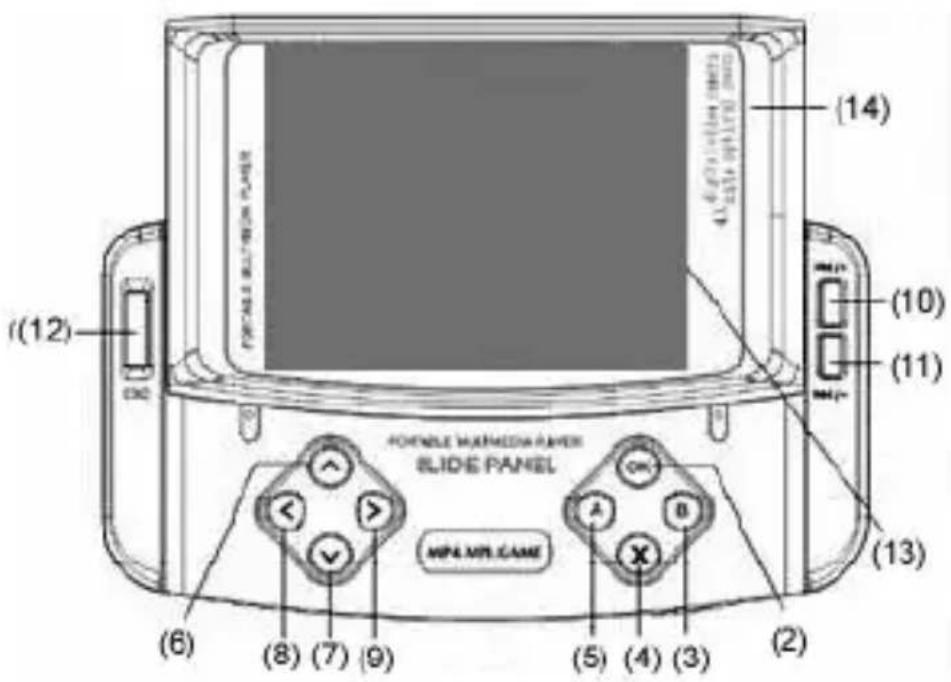

Szkic urządzenia

(12) (14) (10) (11) (13) FORABLE MATHROOMA PANEL SLIDE PANEL MPA MPL GAME (6) (8) (7) (9) (5) (4) (3) (2)

Widok z przodu

(15) (16) (1) (17)

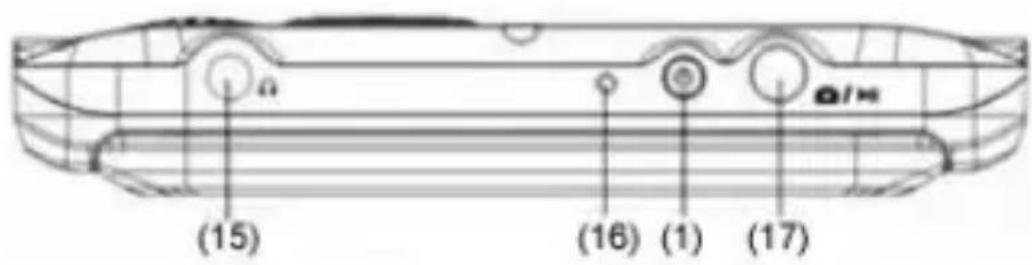

Widok z góry

MM253/279 - GAMESTER

1. WŁĄCZ/WYŁĄCZ
2. OK – Potwierdź
3. B – Przycisk OGNIA w trybie gry/Menu ekranowe.
4. X – Zmiana trybu odtwarzania plików MP3/Przycisk Menu /Zawracanie i skoki w trybie GRY.
5. A – Powtarzanie w trybie wymiany MP3/Menu;
6. – ^ GÓRA; Przesuwanie kursora / zmiana kierunku obiektu w trybie GRY
7. -v DÓŁ
8. • < W LEWO
9. -> W PRAWO
10. 🖱/＋ – Zwiększenie siły głosu
11. ▶/– – Zmniejszenie siły głosu
12. ESC – Wyjście
    (Uwaga: W czasie grania w grę NES, naciśnij i przytrzymaj)
13. Panel przesuwny
14. – Gniazdo słuchawkowe
15. Lampka wskaźnika pracy (niebieski) / ładowanie aku mulatora (czerwona)
16. • Przycisk migawki aparatu / nagrywania kamery

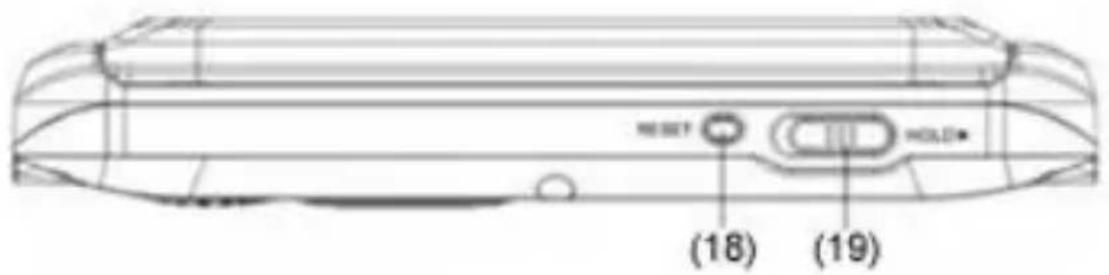

17. Reset – Zerowanie
18. Hold – Blokada przycisków
19. Gniazdo ładowania (ładowarki) prądu stałego
20. Wejście USB
21. Wejście/wyjście audiovideo

MM253/279 - GAMESTER

1. Gniazdo karty pamięci SD
2. Wbudowany głośnik
3. Wbudowany obiektyw aparatu fotograficznego (kamery)
4. Wbudowany mikrofon

Wprowadzenie

Obsługa podstawowa

Włączenie/wyłączenie

W celu włączenia naciśnij i przytrzymaj przycisk włącznika/wyłącznika. W celu wyłączenia ponownie wciśnij i przytrzymaj wyłącznik, wyświetlacz zgaśnie i urządzenie wyłączy się. Urządzenie samoczynnie wyłączy się po 3 minutach oczekiwania.

Menu główne

Odtwarzacz wideo

Wykorzystanie przycisków:

GÓRA / DÓŁ – wybór plików wideo

A – wejście do menu niższego poziomu

MM253/279 - GAMESTER

Tryb wyświetlania	Lista
	Miniatura
Tryb odtwarzania	Pojedynczo
	Wszystkie
	Losowo
Zawartość pliku	Zablokowana
	Odblokowana
Kasowanie plików	Pojedynczo
	Wszystkie
Wyjście wideo	LCD
	NTSC
	PAL
Wyjście

GÓRA/DÓŁ – wybór pozycji

W prawo – wybór menu niższego poziomu

OK – potwierdzenie

Uwaga:

Pliki zablokowane nie mogą być skasowane.

Odtwarzanie plików wideo

Wykorzystanie przycisków:

OK – odtwarzanie / pauza

GÓRA/DÓŁ – wybór ostatniego lub kolejnego utworu

W lewo / w prawo – szybkie przewijanie do tyłu / do przodu (×2 ×4)

zwiększanie / zmniejszanie siły głosu

OK – odtwarzanie normalne / pauza

MM253/279 - GAMESTER

Wyjście z odtwarzania plików wideo

ESC – wyjście

Odtwarzacz audio

Wykorzystanie przycisków:

„OK” – wejście do interfejsu przeglądu plików muzycznych, GÓRA / DÓŁ – wybór plików dźwiękowych.

A – wejście do menu, następujące funkcje:

Tryb odtwarzania	Pojedynczo
	Wszystkie
	Losowo
Zawartość plików	Zablokowana
	Odblokowana
Kasowanie plików	Pojedynczo
	Wszystkie
Tryb korektora dźwiękowego	Normalny
	Muzyka klasyczna
	Pop
	Bass
	Rock
	3Min.
Wyjście

GÓRA / DÓŁ – wybór utworu ostatniego lub kolejnego W PRAWO – przejście do menu niższego poziomu OK – potwierdzenie

Odtwarzanie plików audio

Aby wybrać plik audio naciskaj przycisk „OK.” Informacje o odtwarzanym utworze (id3 tag) mogą być wyświetlane na ekranie.

MM253/279 - GAMESTER

Znaczenie przycisków:

OK – Odtwarzanie/Pauza

GÓRA / DÓŁ – wybór utworu ostatniego lub kolejnego,

+/+ – zwiększenie siły głosu,

- zmniejszenie siły głosu,

W LEWO / W PRAWO – szybkie przewijanie do tyłu / do przo du (×2 ×4×6×8),

A – wybór trybu odtwarzania (3 tryby),

X – wybór trybu korektora dźwiękowego,

Uwaga: Aby zwolnić blokadę ekranu naciśnij dowolny przycisk.

Zdjęcia

Przejście do trybu ZDJĘCIA

Wykorzystanie przycisków:

GÓRA/DÓŁ – wybór plików zdjęciowych

„A” – przejście do menu; funkcje wymieniono w tabeli

Tryb wyświetlania	Miniatura
	Lista
	Slajd (diapozytyw)
Zawartość plików	Zablokowana
	Odblokowana
Kasowanie plików	Pojedynczo
	Wszystkie
Katalog przy włączaniu	Wybór użytkownika
Katalog przy wyłączaniu	Wybór użytkownika
Wyjście wideo	LCD
	NTSC
	PAL

MM253/279 - GAMESTER

GÓRA/DÓŁ – wybór pozycji ostatniej lub kolejnej,

OK – potwierdzenie

Przegładanie zdjęć

„OK” – wybór przeglądu slajdów lub plików zdjęciowych.

GÓRA / DÓŁ – zdjęcie górne lub kolejne

„OK” – przegląd slajdów / zatrzymanie przeglądu

Wyjście

ESC – wyjście

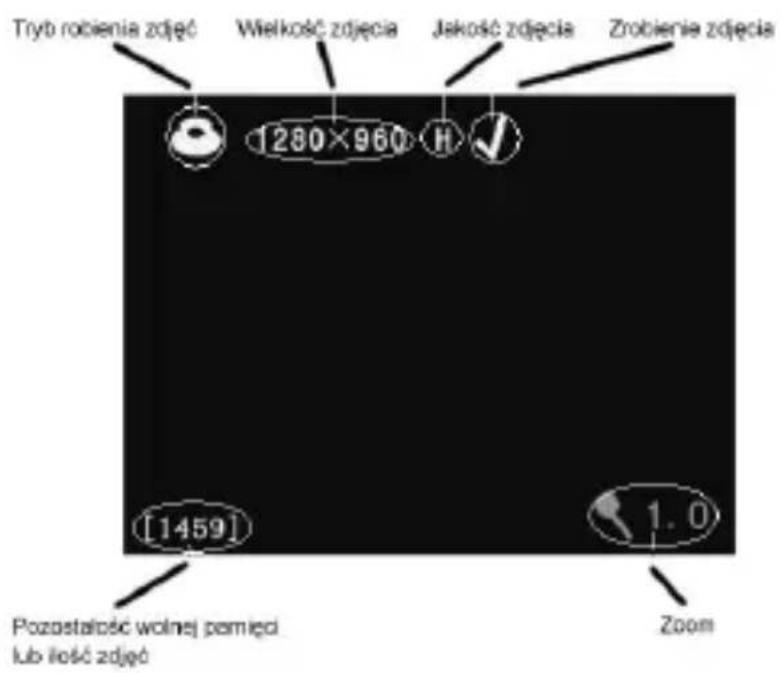

Aparat fotograficzny

Stan aparatu fotograficznego oraz wielkość zdjęć pokazywa- ne są w lewym górnym rogu wyświetlacza LCD, pozostałość pa- mięci po prawej stronie

Tryb robienia zdjęć Wielkość zdjęcia Jakość zdjęcia Zrobienie zdjęcia 1280×960 H ✓ [1459] Pozostałość wolnej pamięci lub ilość zdjęć 1.0 Zoom

MM253/279 - GAMESTER

Wykorzystanie przycisków

Przycisk MIGAWKI – wykonywanie zdjęć

GÓRA / DÓŁ – regulacja ostrości (dwukrotny auto-zoom)

A – przejście do menu niższego poziomu

Tryb robienia zdjęć	Pojedyncze
	Ciągłe
	Auto
Wielkość zdjęcia (w pikselach)	Wybór
Jakość zdjęcia	Wysoka
	Normalna
	Niska
Efekty specjalne	Normalne
	Negatyw
	Solaris
	Płaskorzeźba
	Binarne
	Sepia
	Czarno - biały
Wyjście

MM253/279 - GAMESTER

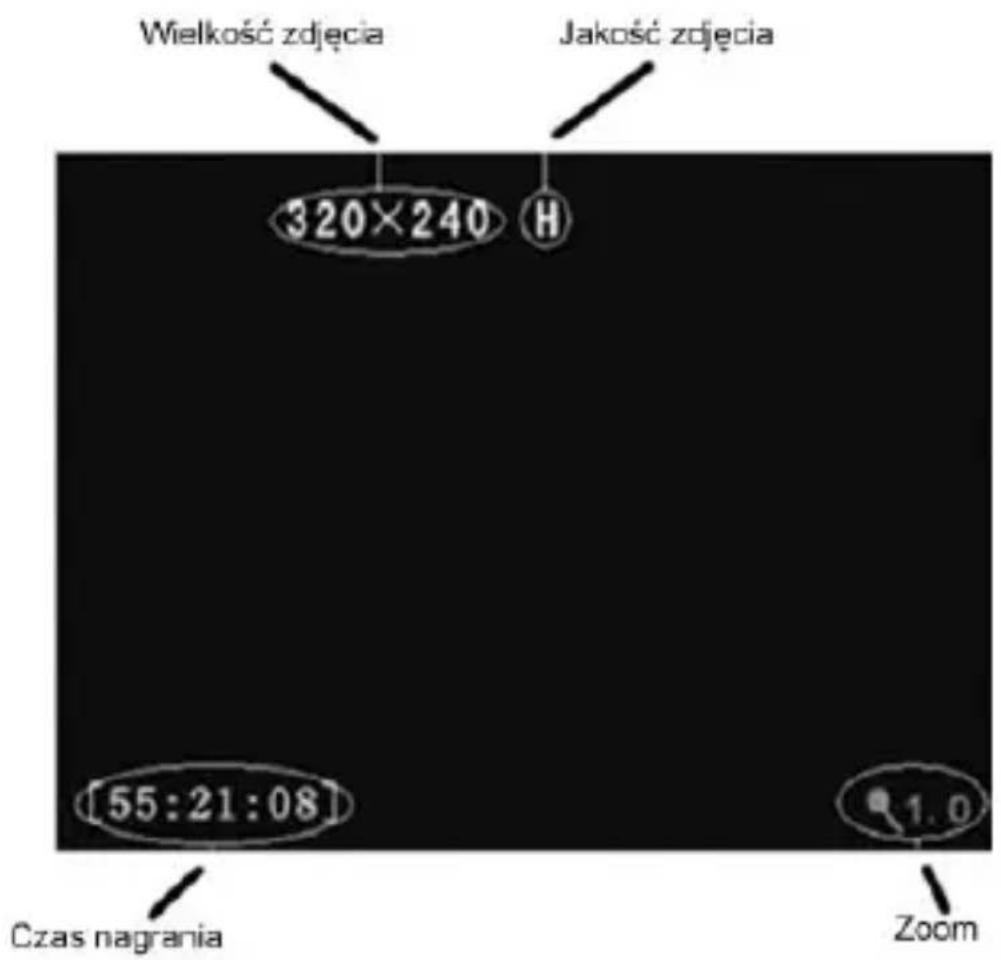

Zapis cyfrowy (DV mode)

„OK” – potwierdzenie wyboru jak pokazano poniżej

Wielkość zdjęcia Jakość zdjęcia 320×240 H [55:21:08] Czas nagrania Zoom 1.0

Znaczenie przycisków:

- Zapis/stop

GÓRA / DÓŁ – ustawienie ostrości (dwukrotny zoom cyfrowy) A – Stop / przejście do menu niższego poziomu

MM253/279 - GAMESTER

Rozdzielczość zapisu	160*128
	320*240
Jakość zapisu	Wysoka (High)
	Normalna (Normal)
	Niska (Low)
Efekty specjalne	Normalny
	Negatyw
	Solaris
	Płaskorzeźba
	Binarne
	Sepia
	Czarno-biały
Wyjście

Nagrywanie za pomocą mikrofonu wewnętrznego

MIC – tryb nagrywania

Naciskając przycisk „OK.” przejdź do interfejsu nagrywania.

Wykorzystanie przycisków

OK – Start / Pauza

ESC – Zatrzymanie nagrywania

Uwaga: Po nagraniu pliki muzyczne są automatycznie zapisywane do formatu MP3 w liście plików tego formatu.

Wyjście z trybu nagrywania

Naciśnij przycisk ESC

Gry

Znaczenie przycisków:

GÓRA / DÓŁ – wybór gry

A – przejście do menu niższego poziomu

Zawartość plików	Zablokowana
	Odblokowana
Kasowanie plików	Pojedynczo
	Wszystkie
Wyjście wideo	LCD
	NTSC
	PAL
Wyjście

GÓRA / DÓŁ – wybór pozycji górnej lub kolejnej W PRAWO – przejście do menu niższego poziomu OK – potwierdzenie

Rozpoczęcie gry

Funkcje przycisków w grze

Przycisk	Funkcja
Przycisk kierunku	Ruch w góre/dół / w prawo / w lewo
OK	Rozpoczęcie gry lub pauza
B	Strzał – kopnięcie - walka
X	Obrót – skok – wybór stopnia trudności
ESC	Wyjście z gry
	Wyjście

MM253/279 - GAMESTER

Nauka

Naciskając przycisk „OK” przejdź do menu nauka.

Słownik

Wykorzystanie przycisków

„OK“ – potwierdzenie,

Przyciski kierunkowe – przesuwanie kursora do wybranego słowa,

X – potwierdzenie słowa

B – klawisz „Tab” klawiatury komputera osobistego, urządzenie przechodzi przez 3 okna wyświetlacza

Dźwięki

GÓRA / DÓŁ – wybór pozycji górnej lub dolnej

ESC – wyjście ze słownika

Książka elektroniczna

Znaczenie przycisków

GÓRA / DÓL – wybór pliku

A – przejście do menu niższego poziomu

Zawartość pliku	Zablokowana
	Odblokowana
Kasowanie plików	Pojedynczo
	Wszystkie
Wyjście

GÓRA / DÓŁ – pozycja wyższa lub kolejna,

W PRAWO – menu niższego poziomu,

OK – potwierdzenie,

Podczas odczytu:

MM253/279 - GAMESTER

GÓRA / DÓŁ – wybór linii,

A – przejście do menu przeszukiwania

OK – przejście do trybu przeszukiwania,

W LEWO – przejście do niżej wymienionych funkcji:

Tryb przeglądania	Ręczny
	Co 0.5 s.
	Co 1 s.
	Co 2 s.
Odstępy między wierszami	Małe
	Średnie
	Duże

W PRAWO – wejście do menu ZAKŁADKI

Zakładki mogą być wykorzystywane do zarządzania książką elektroniczną

ESC – wyjście z książki elektronicznej

Narzędzia

Kalkulator

Wykorzystanie przycisków

Przyciski kierunkowe – wybór wartości,

OK – potwierdzenie / praca

ESC – wyjście

Notatnik

A – przejście do menu niższego poziomu

Nowy plik
Edytuj plik
Zawartość pliku	Zablokowana
	Odblokowana

MM253/279 - GAMESTER

Kasowanie pliku	Teraz
	Wszystkie
Wyjście

OK – pobierz

A – menu zapisywania

B – Zmiana trybu

OK – potwierdzenie

ESC – wyjście

Zarządzanie pamięcia

Funkcja ta umożliwia wybór pomiędzy pamięcią flash, a kar-tą SD.

Działanie:

W PRAWO / W LEWO – wybór między pamięcia flash, a kar-tą SD,

GÓRA / DÓŁ – wybór obszaru roboczego lub formatu,

OK – potwierdzenie,

ESC – wyjście,

UWAGA:

Po sformatowaniu pamięci wszystkie dane zostaną skasowane.

Konfiguracja systemu

Wciskanie przycisku OK – wejście do trybu konfiguracji

Wybór języka

GÓRA / DÓŁ – wybór pozycji górnej lub kolejnej,

OK – potwierdzenie wyboru,

MM253/279 - GAMESTER

Uwaga:

Po potwierdzeniu wyboru system wymaga ponownego uruchomienia

Ustawienia fabryczne

Wybierz domyślną ikonę, następnie wybierz przy pomocy przycisków kierunkowych GÓRA /DÓŁ opcję TAK (YES) lub NIE (NO), potwierdź przyciskiem OK.

Konfiguracja dźwięku

Funkcja ta umożliwia włączenie lub wyłączenie głośnika lub dźwięków przycisków,

ESC – wyjście.

Automatyczne wyłączanie urządzenia

Opcje

Stan oczekiwania – czas od ostatniego naciśnięcia przycisku do momentu wyłączenia zasilania.

Nigdy – wyłącza funkcję automatycznego wyłączania urządzenia.

Styl interfejsu

Urządzenie posiada 2 interfejsy

Oszczędzanie energii

W celu oszczędzania energii wybierz opcję WYŁĄCZ WY-ŚWIETLACZ (LCD OFF).

MM253/279 - GAMESTER

Nagrywanie

OK - Start/Stop

ESC – wyjście

Radio FM (UKF)

Znaczenie przycisków:

B – wybór kanałów / poszukiwanie automatyczne lub ręczne,

W PRAWO / W LEWO – regulacja częstotliwości lub wybór kanału,

GÓRA / DÓŁ – numeracja kanałów w poszukiwaniu ręcznym,

◀/+ ▶regulacja siły głosu w poszukiwaniu kanałów,

OK – zapamiętanie kanału w trybie poszukiwania ręcznego, rozpoczęcie poszukiwania w trybie poszukiwania automatycznego,

ESC – wyjście z trybu FM,

Uwaga:

Przewód słuchawkowy wykorzystywany jest, jako antena w trybie Radio FM.

W razie kłopotów

Brak zasilania

● Sprawdź, czy bateria jest naładowana.

Brak dźwięku w słuchawkach

● Sprawdź, czy dźwięk nie jest ustawiony na „0”.
● Sprawdź, czy podłączyłeś słuchawki i czy są one czyste.

MM253/279 - GAMESTER

- Sprawdź, czy plik MP3, którego chcesz słuchać nie jest uszkodzony.

Wyświetlane napisy nie są czytelne

● Sprawdź ustawienia języka.

Pliki nie wgrywają się normalnie

● Sprawdź stan wtyku i portu USB.

- Sprawdź, czy port jest odblokowany w systemie komputera.

● Sprawdź stan pamięci odtwarzacz

User's manual

Device features

RIGHT – Get in „Lable”

Choose default icon; select „YES” or „NO” by „UP” or „DOWN”; confirm by „OK”

Sound Setting

Cyfrowy, szerokoekranowy mini telewizor LCD 7", z wielojęzyczną obsługą menu i OSD. Nadaje się do zamocowania pod sufitem auta (możliwość lustrzanego odbicia w poziomie i w pionie). Automatyczne programowanie 255 kanałów. Słuchawki, zasilacz i zasilacz samochodowy w komplecie. Możliwość podłączenia anteny zewnętrznej. Tryby obrazu (AUTO, PAL, NTSC). BRAK PROMIENIOWANIA!

MM54 USB Backphones

Słuchawki USB z niezwykle czułym mikrofonem wygodnie zamontowanym na prawym nauszniku oraz potencjometrze na kablu. Pasmo przenoszenia 12\~25 000Hz. Długość kabla 2,5 metra.

MM2150 Dream

System głośników 2.1. Dwukanałowy wzmacniacz stereo pozwalający na uzyskanie najwyższej jakości dźwięku. Tunel powietrzny pozwalający na otrzymanie poszerzonego zakresu basów. Pasmo przenoszenia: 35Hz - 18kHz. Moc wyjściowa (rms): 37 Wat (15+11x2). P.M.P.O. – 2150 Watt. Wszystkie głośniki w drewnianej obudowie.

Monitor komputerowy z funkcją telewizora o przekątnej ekranu 17" o jasności 250cd/m2 i z kontrastem 600:1, wyposażony w pilota i podłączenia VGA/DVI/AV/S-VIDEO/CVBS/SCART oraz Audio. Rozdzielczość 1280 x 1024.

INFORMACJA O PRAWIDŁOWYM POSTĘPOWANIU W PRZYPADKU UTYLIZACJI URZĄDZEŃ ELEKRONICZNYCH I ELEKTRYCZNYCH

Umieszczony na naszych produktach symbol przekreślonego kosza na śmieci informuje, że nieprzydatnych urządzeń elektrycznych czy elektronicznych nie można wyrzucać razem z odpadami gospodarczymi.

Właściwe działanie w wypadku konieczności utylizacji urządzeń czy podzespołów lub ich recyclingu polega na oddaniu urządzenia do punktu zbiórki, w którym zostanie ono bezpłatnie przyjęte. W niektórych krajach produkt można oddać podczas zakupu nowego urządzenia.

Prawidłowa utylizacja urządzenia daje możliwość zachowania naturalnych zasobów Ziemi na dłużej i zapobiega degradacji środowiska naturalnego. Informacje o punktach zbiórki urządzeń wydają właściwe władze lokalne.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi prawem obowiązującym na danym terenie.

MANTA®

Dział Obsługi Klienta

tel: [phone] lub e-mail: [e-mail] od poniedziałku do piątku w godz. 9.00-17.00

Producent zastrzega sobie możliwość wprowadzenia zmian w specyfikację produktu bez uprzedzenia.

€

Made in P.R.C. FOR MANTA EUROPE
