HORNET-MM202

Instrukcja obsługi

Uwaga!

Aby zmniejszyć ryzyko pożaru czy porażenia prądem, nie należy narażać urządzenia na kontakt z wilgocią i uszkodzenia mechaniczne.

Ważne!

Obroty odtwarzacza CD mogą zakłócać pracę odbiorników radiowych w pobliżu. W takich wypadkach zwrócić urządzenie w inną stronę lub oddal się od zakłócanego odbiornika. Wyłącz urządzenie, jeśli nie będziesz go używał przez dłuższy czas (np. kiedy wyjeżdżasz).

Błyskawica w trójkącie jest ostrzeżeniem przed niebezpiecznie wysokim napięciem wewnątrz urządzenia.

Uwaga!

Żeby zredukować ryzyko porażenia prądem, nigdy nie zdejmuj obudowy. Nie próbuj samodzielnie naprawiać urządzenia. Powyższe czynności może wykonywać tylko wykwalifikowany personel punktu serwisowego.

WARNING

RISK OF ELECTRIC SHOCK DO NOT OPEN

Wykrzyknik w trójkącie nalega na zapoznanie się z tematem w instrukcji obsługi.

Uwaga!

Produkt ten zawiera urządzenie laserowe o niskiej mocy.

Zasady bezpiecznego postępowania z laserem

To urządzenie wyposażone jest w, odpowiednio zabezpieczony, czytnik laserowy będący podzespołem odtwarzacza CD. W żadnym wypadku nie należy samemu ingerować w pracę i konstrukcję urządzenia. Należy pozo- stawić to wykwalifikowanemu personelowi punktu serwisowego. Ekspozycja niewidocznego promienia laserowego może być niebezpieczna dla wzroku.

To jest urządzenie laserowe w standardzie A Class-1. Niewłaściwe użytkowanie lub obsługiwanie może narazić na niebezpieczeństwo kontaktu z otwartą ekspozycją promienia laserowego.

OSTRZEŻENIA

Proszę przeczytać wybierając dla odbiornika optymalne warunki pracy i ustawienia.

Upewnij się, że odtwarzacz podłączony zostanie do gniazda z odpowiednim napięciem 230V. (cecha znajduje się na spodniej ściance urządzenia).

Kabel zasilający

Nie wieszaj i nie stawiaj żadnych przedmiotów na kablu zasilającym, ponieważ narażasz się na porażenie prądem. Wyciągnij wtyczkę z gniazdka, jeśli przez dłuższy czas nie używasz urządzenia.

Uwaga!

Ustawiając odtwarzacz, proszę zapewnić stały dostęp do kabla zasilającego tak, żeby w każdej chwili, w razie niebezpieczeństwa można, było odłączyć urządzenie od prądu.

Użytkowanie i przechowywanie

- Nie zdejmuj obudowy narażając się na porażenie prądem przy dotknięciu nieosłoniętych elementów pod napięciem.

- Niekładź na odbiorniku żadnych ciężkich przedmiotów.

HORNET-MM202

Skraplanie się pary wodnej

Podczas przenoszenia odtwarzacza z miejsca zimnego w ciepłe lub odwrotnie wewnątrz odtwarzacza może skroplić się para wodna.

- Proszę odczekać 2 godziny z włączeniem odtwarzacza do prądu.

Uwaga!

Odbiornik nie powinien pracować w środowisku wilgotnym i nie może być narażony na kontakt z wodą. Grozi to porażeniem prądem i zniszczeniem urządzenia.

Czyszczenie odbiornika

Do czyszczenia panelu frontowego proszę stosować czystą suchą szmatkę. Pozostałe miejsca proszę czyścić używając miękkiej szmatki zwilżonej w detergencie.

W TROSCE O PŁYTE

Użytkowanie dysku

Proszę trzymać płytę tylko za jej krawędzie zewnętrzne i wewnętrzne jak pokazano na obrazku poniżej. Nie należy dotykać powierzchni dysku.

Nie należy naklejać na dysk nalepek, nie można go drapać lub w inny sposób uszkadzać.

Podczas odtwarzania płyta nabiera zawrotnych prędkości. Proszę nie używać płyt złamanych, pękniętych lub z ubytkami, ponieważ może to uszkodzić odtwarzacz.

Czyszczenie płyty

Ślady palców i brud na powierzchni płyty mogą wpływać ujemnie na odbicie światła czytnika i przez to samo, na osłabienie sygnału. Im słabszy zaś sygnał tym gorsza jakość oglądanego filmu czy słuchanej muzyki.

• Do przetarcia płyty proszę użyć suchej miękkiej szmatki i rozpocząć czyszczenie od środka płyty.
• Jeśli płyta jest bardzo zabrudzona, proszę do czyszczenia użyć lekko zwilżonej szmatki, a następnie powierzchnie płyty wytrzeć suchą.

- Proszę nie używać wszelkiego rodzaju czyszczących spryskiwaczy, benzyn, rozpuszczalników, płynów antystatycznych i temu podobnych wynalazków, ponieważ może to uszkodzić powierzchnię płyty.

Przechowywanie płyt

Proszę przechowywać płyty w ich pierwotnych opakowaniach, dzięki czemu unikniemy ich złamania, wygięcia i innych uszkodzeń mechanicznych. Nie należy wystawiać płyt na działanie wysokich temperatur, dużej wilgotności i bezpośredniego nasłonecznienia. Powyższe warunki również mogą uszkodzić płytę.

HORNET-MM202

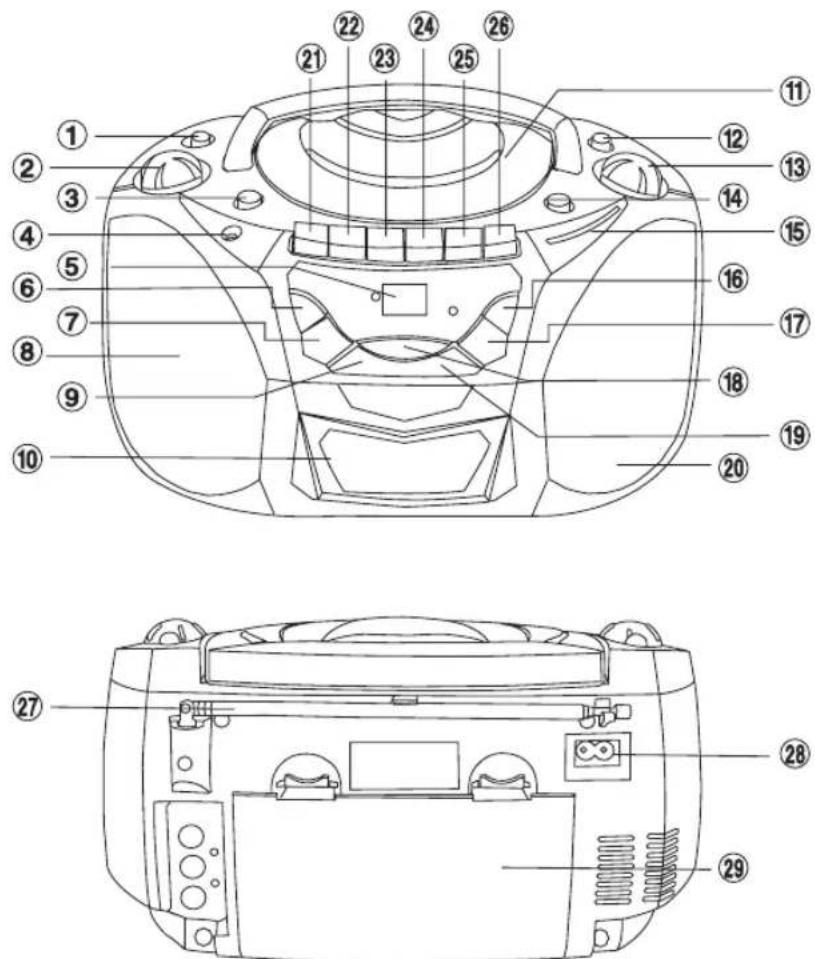

1. Przełącznik funkcji: (RADIO, TAPE/OFF, CD)
2. VOLUME – potencjometr natężenia dźwięku
3. DBBS – przycisk systemu „podbicia basów”
4. Wyjście słuchawkowe
5. Wyświetlacz – CD
6. Przycisk SKIP (pomiń) „następny” – CD
7. Przycisk SKIP (pomiń) „poprzedni” – CD
8. Głośnik lewy
9. REPEAT – przycisk nastawiania powtórzeń – CD
10. Kieszeń na kasetę – MAGNETOFON
11. Klapka kieszeni na płytę – CD
12. Przełącznik pasma AM/FM – RADIO
13. TUNING – potencjometr wyszukiwania stacji – RADIO

14. OPEN – przycisk otwierania i zamykania kieszeni – CD

15. Skala-RADIO

16. Przycisk STOP - CD
17. Przycisk PLAY/PAUSE (odtwarzaj/wstrzymaj) – CD
18. Przycisk RANDOM (losowo) – CD
19. Przycisk programowania – PROGRAM – CD
20. Głośnik prawy
21. Przycisk PAUSE (pauza) – MAGNETOFON
22. Przycisk STOP/EJECT (zatrzymaj/otwórz kieszeń) – MAGNETOFON
23. Przycisk FF (do przodu) – MAGNETOFON
24. Przycisk REW (w tył) – MAGNETOFON
25. Przycisk PLAY (odtwarzaj) – MAGNETOFON
26. Przycisk REC (nagrywaj) - MAGNETOFON
27. Zewnętrzna antena teleskopowa FM – RADIO
28. Gniazdo zasilania (230V)
29. Klapka gniazda baterii

Podłączenie zasilania

Zasilanie napięciem sieciowym (230V)

• Podłącz wtyczkę napięcia sieciowego do gniazda napięcia na tylnej ściance urządzenia.
• Załącz wtyczkę sieciową do zewnętrznego gniazda napięcia sieciowego (230V).

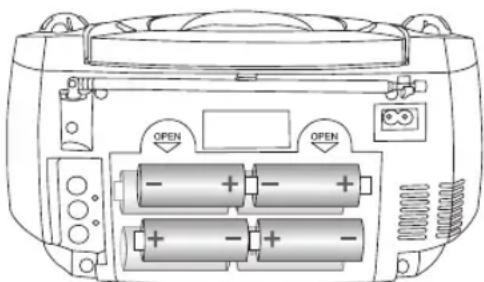

Zasilanie bateriami

• Otwórz klapkę gniazda baterii (29) na spodzie urządzenia popychając w dół oba jej zaczepy.
• Włóż do środka 8 baterii rozmiaru „UM-1” (R-20) zgodnie ze schematem kierunku biegunów wewnątrz gniazda. Sprawdź, czy znaczki (+) i (−) na rysunkach zgadzają się z takimi samymi oznaczeniami na bateriach.

Uwaga! Podczas instalowania baterii

Przy długim lub niewłaściwym użytkowaniu baterii może dojść do wycieku elektrolitu. Jego żraçe działanie może uszkodzić urządzenie lub inne obiekty pozostające z nim w kontakcie. Aby temu zapobiec należy dopilnować by:

• Wszystkie baterie zainstalowane były zgodnie z rysunkiem wewnątrz gniazda baterii.
• Nie mieszać starych i nowych baterii.
• Używać tylko baterii tego samego typu i producenta.
• Wyjmować baterie z urządzenie, jeśli nie jest ono używane przez dłuższy okres czasu.

Funkcje wspólne

Kontrola dźwięku

System wzmocnienia basów (BASS BOOST SYSTEM)

BBS

OFF! ON!

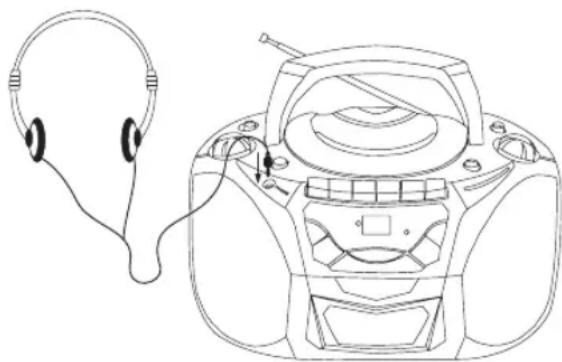

Używanie słuchawek

Jeśli do urządzenia zostaną podłączone słuchawki, głośniki zostają automatycznie odłączone.

Upewnij się, że Twoje słuchawki zaopatrzone są we wtyczkę „mini jack stereo” 3,5 mm, a ich impedancja wynosi 32 Ohm. Jeśli do urządzenia zostaną podłączone słuchawki, głośniki zostają automatycznie odłączone. Użyj potencjometru poziomu dźwięku (2), by dostosować jego poziom do żądanego.

Przygotowanie do pracy

• Upewnij się, że napięcie w gnieździe sieciowym odpowiada temu, określonełu na nalepce, na spodzie urządzenia.
• Podłącz wtyczkę do odbiornika i gniazda sieciowego.

Radio

Włączenie radia

• Przestaw przełącznik funkcji (1) na pozycję RADIO.
• Przełącznikiem pasma AM/FM (12) wybierz żądane pasmo (AM lub FM).
• Potencjometrem wyszukiwania stacji (13) znajdź sygnał poszukiwanej stacji.
  ● Dostosuj poziom dźwięku potencjometrem (2).

HORNET-MM202

Obsługa radia

Radio włącza się poprzez przesunięcie przełącznika funkcji (1) na pozycję RADIO. Aby wyłączyć radio wystarczy przełącznik funkcji (1) przestawić na pozycję TAPE/OFF (wyłączone).

RADIO TAPE OFF CD

Wybór pasma

Włącz radio i przełącznikiem pasma AM/FM (12) wybierz częstotliwość, na której nadaje szukana stacja (AM lub FM), a następnie znajdź tę stację kręcząc potencjometrem wyszukiwania stacji (13).

• AM • FM

Antena

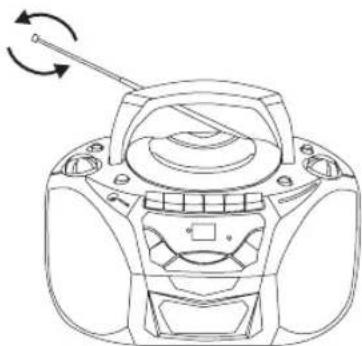

Antena FM

Do odbioru pasma FM służy zewnętrzna antena tele- skopowa (27). Ustaw antenę na odpowiednią długość i pod odpowiednim kątem, by uzyskać jak najlepszy odbiór sygnału stacji, której słuchasz.

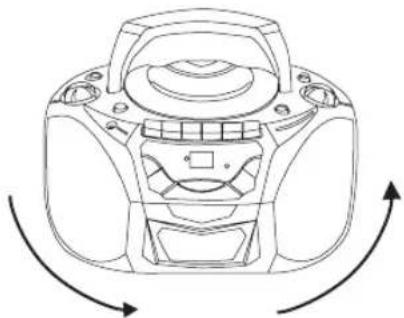

Do odbioru pasma AM służy wewnętrzna antena ferrytowa. Obracając odbiornikiem w poziomie możesz uzyskać lepszy odbiór sygnału stacji, której słuchasz.

Włączanie odtwarzacza CD

Przestaw przełącznik funkcji (1) na pozycję CD. Otwórz klapkę kieszeni na płytę (11) przyciskiem otwierania (14).

Uwaga! Klapki kieszeni na płytę nie należy dociskać w całości. Trzeba nacisnąć palcem na wybrzuszenia obok przycisku otwierania (14). W innym przypadku zamek może nie domknąć się i czytnik nie „zobaczy” włóżonej płyty.

Całkowita ilość ścieżek na nośniku zostanie wyświetlona na wyświetlaczu (5).

Pilot do odtwarzacza CD

Do pilota użyj baterii CR 2025 3V.

HORNET-MM202

SKIP- (pomiń) „następny” – Przechodzi do odtwarzania następnej ścieżki/utworu.

SKIP+ (pomiń) „poprzedni” – Powraca do odtwarzania poprzedniej ścieżki/utworu.

STOP – Zatrzymuje odtwarzanie

PLAY/PAUSE (odtwarzaj/wstrzymaj) – Podczas procesu bezczynności, wciśniecie klawisza PLAY/PAUSE (odtwarzaj/wstrzymaj) uruchamia proces odtwarzania. Wciśnięcie podczas odtwarzania, wstrzymuje ten proces. Ponowne wciśnięcie uruchamia go znowu.

REPEAT (powtórz) – Włącza opcję powtarzania jednego lub wszystkich utworów z płyty.

RANDOM (losowo) – Odtwarza pliki w losowej kolejności.

PROGRAM – Ustala kolejność odtwarzanych utworów.

Odtwarzanie i wstrzymywanie odtwarzania (przycisk na odtwarzaczu i pilocie)

• Jeśli klawisz PLAY/PAUSE (odtwarzaj/wstrzymaj – 17) zostanie wciśnięty podczas beczynności, urządzenie zacznie odtwarzać pierwszą ścieżkę z nośnika, a jej numer pojawi się na wyświetlaczu.
• Jeśli klawisz PLAY/PAUSE (odtwarzaj/wstrzymaj – 17) zostanie wciśnięty podczas procesu odtwarzania, proces zostanie przerwany (wstrzymany), a kropka przy numerze odtwarzanej ścieżki zacznie pulsować. Ponowne wciśnięcie klawisza przywróci proces odtwarzania.

Zatrzymywanie klawiszem STOP (przycisk na odtwarzaczu i pilocie)

Jeśli podczas odtwarzania zostanie wciśnięty klawisz STOP (16), odtwarzanie zostanie przerwane (wyłączone).

Wybór odtwarzanych ścieżek (przycisk na odtwarzaczu i pilocie)

Wybór odtwarzanych ścieżek w trybie zatrzymania

• Wciśnij klawisz SKIP (pomiń) „poprzedni” (7) lub „następny” (6), by wybrać żądaną ścieżkę. Jej numer zacznie pulsować na wyświetlaczu.
• Wciśnij klawisz PLAY/PAUSE (odtwarzaj/wstrzymaj – 17), by zacząć odtwarzanie wybranej ścieżki. Wybrana ścieżka, już nie pulsując, wyświetli się na wyświetlaczu.

Wyszukiwanie, „przewijanie” podczas odtwarzania (przycisk na odtwarzaczu i pilocie)

- Wciśnij i przytrzymaj klawisz SKIP (pomiń), „poprzedni” (w tył - 7) lub SKIP (pomiń) „następny” (w przód - 6), by „przewijając” znaleźć żądany fragment utworu. Utwór przyspieszy i przycichnie. Powrót do normalnego odtwarzania nastąpi, po puszczeniu klawisza SKIP (pomiń) „poprzedni” (7) lub „następny” (6).

Programowanie odtwarzania

1. Przestaw przełącznik funkcji (1) na pozycję CD.
2. Wciśnij klawisz PROGRAM (19) – wyświetlacz i dioda programowania zaczną pulsować.
3. Wciskając klawisze SKIP (pomiń) „poprzedni” (7) lub „następny” (6). wybierz żądany utwór.
4. Wciśnij klawisz PROGRAM (19), by zatwierdzić wybór.
5. Powtarzaj kroki 3 i 4, by zaprogramować następne utwory.
6. Wciśnij klawisz PLAY/PAUSE (odtwarzaj/wstrzymaj – 17), by rozpocząć odtwarzanie zaprogramowanych utworów. (wyświetlacz przestanie pulsować ale dio- da programowania nie zgaśnie). Płyta wystartuje od pierwszego z zaprogramowanych utworów.

Sprawdzenie zaprogramowanych utworów

Wciskaj przycisk PROGRAM (19) podczas procesu bezczynności, a utwory wyświetlą się w zaprogramowanej kolejności.

Wymazanie zaprogramowanej kolejności

Aby wymazać zaprogramowaną kolejność utworów, podczas procesu beczynności, wciśnij klawisz PROGRAM (19), a następnie STOP (16). Otworzenie klapki kieszeni na płytę CD (11) również wymazuje zaprogramowaną kolejność utworów.

HORNET-MM202

Powtarzanie

(przycisk na odtwarzaczu i pilocie)

Wciśnij klawisz REPEAT (powtórz – 9) przed rozpoczęciem odtwarzania. W zależności od ilości naciśnięć, jeden lub wszystkie utwory będą powtarzane. Poszczególne naciśnięcia zmieniają tryb powtórzeń następująco:

• Pierwsze wciśnięcie – powtarza 1 utwór (kropka na wyświetlaczu pulsuje).
• Drugie – powtarza wszystkie utwory (kropka na wyświetlaczu świeci ciągle).
• Trzecie – odwołuje powtarzanie (kropka znika).

Uwaga! Wciśnięcie klawisza STOP (16) lub otworzenie kląpki kieszeni na płytę (11) również wyłącza opcję powtarzania.

Kolejność losowa

Aby utwory z płyty CD odtwarzane były w losowej kolejności należy przed rozpoczęciem odtwarzania wcisnąć przycisk RANDOM (losowo – 18). Kolejne wciśnięcie tego klawisza odwołuje tę funkcję.

Magnetofon kasetowy

Opis Klawiszy

Klawisz STOP/EJECT

(zatrzymaj/otwórz kieszeń – 22)

- Wciśnij klawisz STOP/EJECT (zatrzymaj/otwórz kieszeń – 22), by zatrzymać wszelkie operacje wykonywane przez magnetofon. Wciśnij ponownie, by otworzyć kieszeń na kasetę (11).

Klawisz FF (Fast Forward – szybkie cofanie – 23)

- Naciśnij ten klawisz, jeśli chcesz przewinąć kasetę do tyłu.

Klawisz REW (Fast Rewind – szybkie przewijanie do przodu – 24)

- Naciśnij ten klawisz, jeśli chcesz przewinąć kasetę do przodu.

Klawisz PLAY (odtwarzaj - 25)

- Wciśnij klawisz PLAY (25), by rozpocząć proces odtwarzania.

Klawisz PAUSE (wstrzymaj - 21)

- Wciśnij ten klawisz, jeśli chcesz na chwile wstrzymać proces odtwarzania lub nagrywania, lub przygotować proces nagrywania z CD. Wciśnij go ponownie, by wznowić odtwarzanie.

Klawisz REC (Recording - nagrywaj - 26)

- Wciśnij ten klawisz razem z klawiszem PLAY (odtwarzaj – 25), by rozpocząć proces nagrywania.

Odtwarzanie kaset

• Ustaw przełącznik funkcji (1) na pozycję TAPE/OFF (kaseta/wyłącz).
  ● Włóż kasetę do kieszeni na kasetę (10) magnetofonu.
• Wciśnij klawisz PLAY (odtwarzaj – 25), by rozpocząć nagrywanie.
• Dostosuj natężenie dźwięku potencjometrem natężenia dźwięku (2).
• Użyj klawisza PAUSE (wstrzymaj – 21) jeśli chcesz na chwilę wstrzymać proces odtwarzania.
• Wciśnij klawisz STOP/EJECT (zatrzymaj/otwórz kieszeń – 22) żeby zakończyć.

Nagrywanie

Nagrywanie z radia

• Ustaw przełącznik funkcji (1) na pozycję RADIO.
• Wybierz stację radiową i włóż kasetę do kieszeni na kasetę (10) magnetofonu.
• Wciśnij klawisz REC (Recording – nagrywaj – 26). Automatycznie wciśnie się również klawisz PLAY (odtwarzaj – 25). W tym samym momencie rozpoczęnie się proces nagrywania.
• Wciśnij klawisz STOP/EJECT (zatrzymaj/otwórz kieszeń – 22) żeby zakończyć.

Nagrywanie z CD

• Ustaw przełącznik funkcji (1) na pozycję CD.
• Włóż kasetę do kieszeni na kasetę (10) magnetofonu i wciśnij klawisz PAUSE (wstrzymaj – 21), a następnie klawisz REC (Recording – nagrywaj – 26) i PLAY (odtwarzaj – 25). W ten sposób urządzenie przygotowane jest do nagrywania.
• Włącz odtwarzanie płyty CD i w tym samym czasie ponownie wciśnij klawisz PAUSE (wstrzymaj – 21), by nagrywanie rozpoczęło się.
  Wciskając klawisz PAUSE (wstrzymaj – 21), możesz przerywać nagrywanie i omijać utwory na CD.
• Aby zatrzymać nagrywanie wciśnij klawisz STOP/EJECT (zatrzymaj/otwórz kieszeń – 22). Po ponownym wciśnięciu możesz wyjąć kasetę.

Specyfikacja

Napięcie sieciowe:

AC (prąd zmienny)230V – 50Hz DC (prąd stały) 12V(UM-1 8 x szt)

Moc wyjściowa: 2x2W

Obsługiwana częstotliwość:

AM 530 - 1600kHz

FM 88 - 108MH

HORNET-MM202
