Sky Bee MDR001 - Dron Manta - Bezpłatna instrukcja obsługi

Typ produktu	Dron rekreacyjny
Marka	Manta
Model	Sky Bee MDR001
Wymiary (złożony)	20 x 20 x 10 cm
Waga	~150 g
Zasilanie	Akumulator litowo-polimerowy 3.7 V 500 mAh
Czas lotu	Ok. 10 minut
Czas ładowania	Ok. 60 minut
Zasięg sterowania	Do 50 metrów
Kamera	Brak (wersja podstawowa)
Funkcje lotu	Start/lądowanie jednym przyciskiem, tryb bezgłowy, obroty o 360°
Częstotliwość pracy	2.4 GHz
Liczba kanałów	4 kanały
Materiał	Tworzywo sztuczne odporne na uderzenia
Bezpieczeństwo	Ochrona przed przeciążeniem śmigieł, automatyczne wyłączenie przy niskim poziomie baterii
Konserwacja i czyszczenie	Czyścić suchą ściereczką; nie używać wody ani środków chemicznych
Części zamienne	Dostępne: śmigła, osłony śmigieł, akumulatory
Gwarancja	24 miesiące
Zawartość zestawu	Dron, pilot, akumulator, kabel USB do ładowania, zapasowe śmigła, instrukcja obsługi

Często zadawane pytania - Sky Bee MDR001 Manta

Jak włączyć drona Sky Bee MDR001?

Naciśnij przycisk zasilania na dronie i pilocie jednocześnie. Pilot wyda sygnał dźwiękowy, a diody na dronie zaczną migać, sygnalizując gotowość do lotu.

Jak sparować drona z pilotem?

Włącz najpierw drona, a następnie włącz pilota. Przesuń dźwignię gazu w górę, a potem w dół - usłyszysz sygnał potwierdzający parowanie. Jeśli nie działa, powtórz procedurę w odległości poniżej 1 metra.

Ile trwa ładowanie baterii?

Ładowanie akumulatora 500 mAh trwa około 60 minut za pomocą kabla USB. Używaj tylko ładowarki 5V/1A, aby uniknąć uszkodzenia.

Jak długo lata dron na jednym ładowaniu?

W zależności od warunków wietrznych i stylu lotu, czas lotu wynosi około 8-10 minut. Zalecamy zakup dodatkowego akumulatora.

Co zrobić, gdy dron nie reaguje na komendy?

Sprawdź poziom naładowania baterii. Upewnij się, że pilot jest włączony i sparowany. Wyłącz i włącz oba urządzenia ponownie.

Jak wykonać kalibrację żyroskopu?

Umieść drona na płaskiej powierzchni. Przesuń obie dźwignie pilota w dół na zewnątrz (w lewo i w prawo) - diody zamigają szybko, a po kilku sekundach kalibracja zostanie zakończona.

Czy dron ma funkcję powrotu do domu?

Model Sky Bee MDR001 nie posiada funkcji automatycznego powrotu. Należy ręcznie sterować dronem z powrotem w zasięgu wzroku.

Jak wymienić uszkodzone śmigło?

Ostrożnie odkręć śrubę mocującą śmigło za pomocą dołączonego śrubokręta. Wymień na nowe śmigło (zwróć uwagę na oznaczenia A/B). Dokręć śrubę, aby śmigło było stabilne.

Czy dron może latać na zewnątrz przy lekkim wietrze?

Tak, ale przy wietrze powyżej 2-3 m/s sterowanie może być utrudnione. Zalecamy latanie w bezwietrzne dni, wewnątrz lub na zewnątrz przy słabym wietrze.

Gdzie mogę kupić części zamienne?

Części zamienne (śmigła, osłony, akumulatory) są dostępne w sklepach z elektroniką oraz w oficjalnym sklepie Manta. Sprawdź model MDR001 przy zakupie.

INSTRUKCJA OBSŁUGI Sky Bee MDR001 Manta

Niniejszy kwadrokopter jest łatwym w pilotażu, w pełni funkcjonalnym modelem zdalnie sterowanym, który jest zdolny do wykonywania takich manewrów jak zawis, przewrót, lot po prostej we wszystkich kierunkach, z różną podatnością; przed użyciem kwadrokoptera należy dokładnie zapoznać się z instrukcją obsługi.

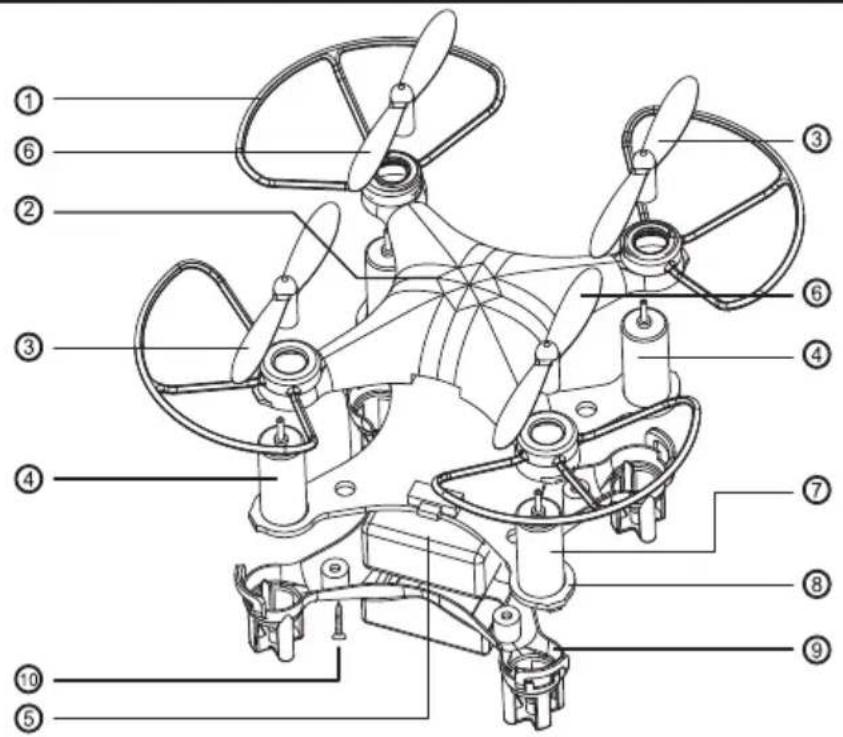

2. CZĘŚCI ZAPASOWE I WIDOK SZCZEGÓŁOWY

Nr	NAZWA CZĘŚCI		Nr	NAZWA CZĘŚCI
1	Ostona ochronna		6	Łopatka B
2	Górna kopułka		7	Silnika B
3	Łopatka A		8	Panel odbiornika
4	Silnik A		9	Dolna kopułka
5	Akumulator		10	Wkręt samogwintujący

3.NADAJNIK

Opis nadajnika

1. Lewy drążek: W góre/w dół, Skręt w lewo/w prawo; Przełącznik prędkości

1. Przełącznik zasilania.

2. Prawy drążek: Do przodu/do tyłu, W lewo/w prawo; Kołysanie boczne.

3. Kalibracja

4. lotu bokiem

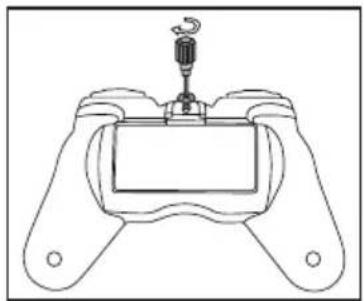

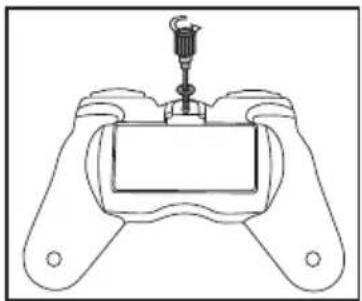

Instalacja baterii

Włóż 2 baterie AAA, zgodnie z zaznaczonymi biegunami.

Założyć pokrywę z powrotem

4. ŁADOWANIE AKUMULATORA LITOWO-POLIMEROWEGO

4.1 Kwadrokopter wyposażony jest w akumulator litowo-polimerowy 3,7V 100 mAh.

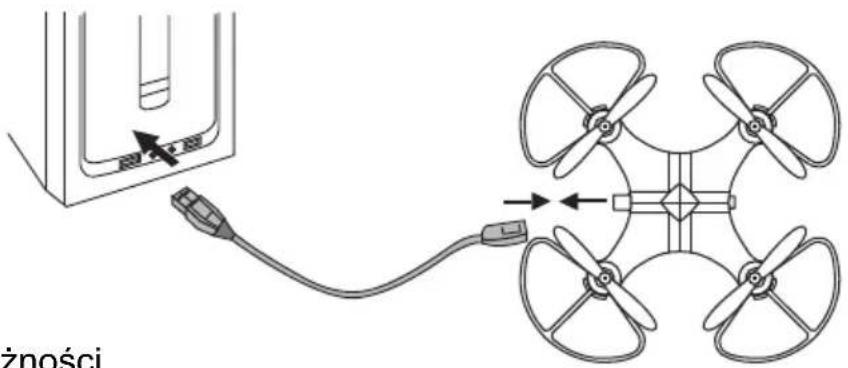

Lampka kontrolna ładowarki USB zapali się po podłączeniu do źródła prądu. Lampka zgaśnie kiedy akumulator jest w pełni naładowany. Ładowarkę USB można podłączyć do dowolnego źródła zasilania - do gniazda sieciowego czy adaptera samochodowego USB. Akumulator jest w pełni naładowany po około 5 minutach. Należy się upewnić się, że w czasie ładowania kwadrokopter jest zawsze wyłączony.

4.2 Środki ostrożności

- Akumulatora nie należy wystawiać na działanie wysokich temperatur, jak np. w pobliżu ognia, czy grzejników elektrycznych. W przeciwnym wypadku może dojść do pożaru lub uszkodzenia akumulatora.

- Akumulator należy ładować przy pomocy dołączonej ładowarki.

- Akumulatora nie należy wymontowywać.

- Nie wolno pozostawiać włączonej ładowarki bez nadzoru.

5. GOTOWY DO LOTU

5.1 Włączyć kwadrokopter i umieścić go w pozycji poziomej.

WSKAZÓWKI: W trakcie dopasowywania sygnału kwadrokopter należy ustawić w pozycji poziomej, celem szybszego zakończenia dopasowywania oraz zapewnianie pozycji do stabilnego lotu.

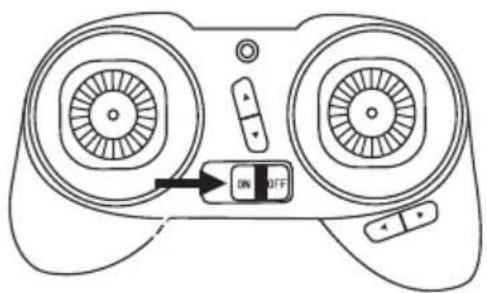

5.2 Aby włączyć nadajnik wcisnąć przełącznik zasilania.

UWAGA.

Przesuń drążek przepustnicy w dół.

5.3 Dopasowywanie częstotliwości

Przed przystąpieniem do dopasowywania sygnału włączyć sterownik i kwadrokopter, lampki będą powoli migać, po dopasowaniu sygnału lampki będą się świeciły stałym światłem.

6. STEROWANIE

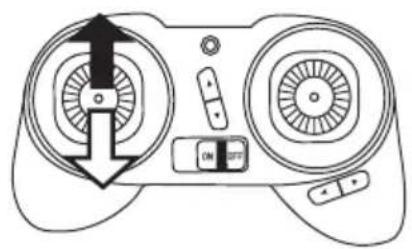

Popchnąć drążek przepustnicy do góry lub do dołu – kwadrokopter wzniesie się lub opadnie.

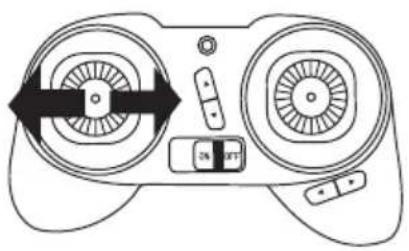

Popchnąć drążek przepustnicy w lewo lub w prawo – kwadrokopter obróci się w lewo lub w prawo.

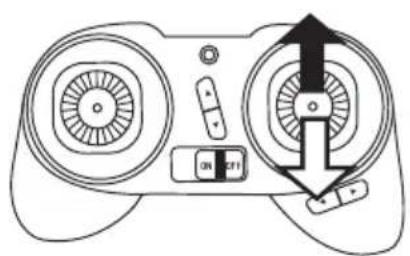

Popchnąć drażek kierunku w góre lub do dół – kwadrokopter poleci do przodu lub do tyłu.

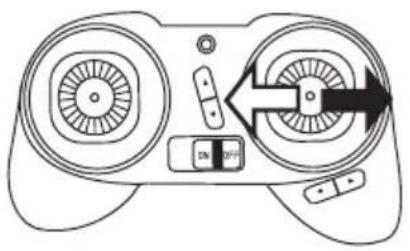

Popchnąć drażek kierunku w lewo lub w prawo – kwadrokopter poleci w lewo lub w prawo.

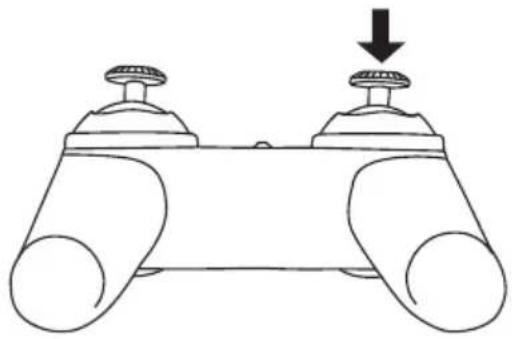

7. PRZEWROTY

Po wciśnięciu lewego drążka przepustnicy, kwadrokopter może wykonać przewrót. Lampka kontrolna na nadajniku zdalnego sterowania zacznie szybko migać. Aby wrócić do trybu lotu normalnego, należy ponownie wcisnąć drążek przepustnicy – lampka kontrolna na nadajniku zapali się światłem stałym.

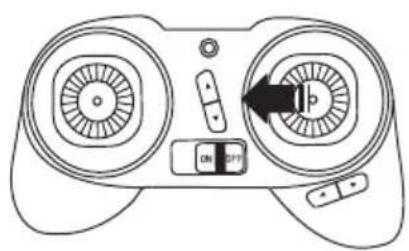

Popchniecie prawego drążka przepustnicy w lewo sprawi, że kwadrokopter wykona przewrót o 360° w lewo.

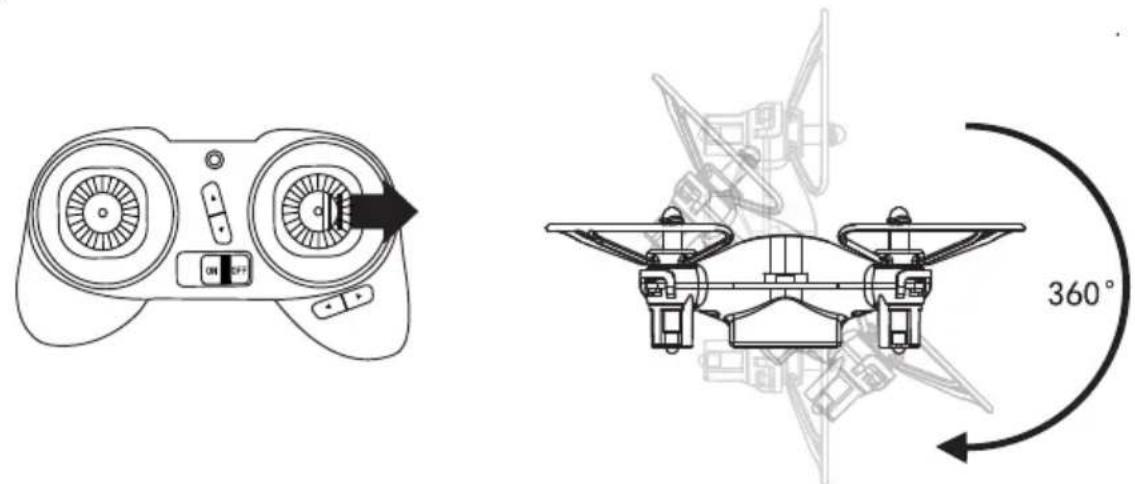

7.2 Przewrót w prawo

Popchnięcie prawego drążka przepustnicy w prawo sprawi, że kwadrokopter wykona przewrót o 360 ° w prawo.

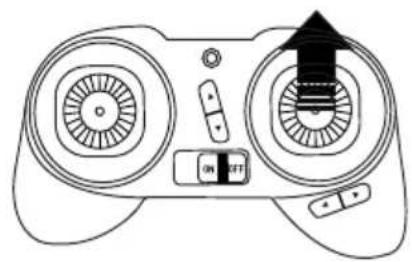

7.3 Przewrót do przodu

Popchnięcie prawego drążka przepustnicy do góry sprawi, że kwadrokopter wykona przewrót o 360 ° do przodu.

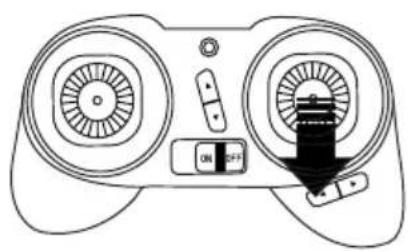

7.4 Przewrót do tyłu

360° do tyłu.

wykona przewrót o Popchnięc

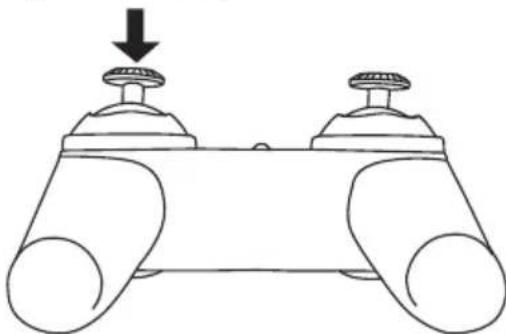

8.PRZEŁĄCZNIK PRĘDKOŚCI

Popchnięcie prawego drążka przepustnicy powoduje przejście do trybu z dużą prędkością. Lampka kontrolna na nadajniku zdalnego sterowania zacznie powoli migać. Aby wrócić do trybu lotu z małą prędkością, należy ponownie wcisnąć drążek przepustnicy – lampka kontrolna na nadajniku zapali się światłem stałym.

9.1 k alibracja lotu bokiem

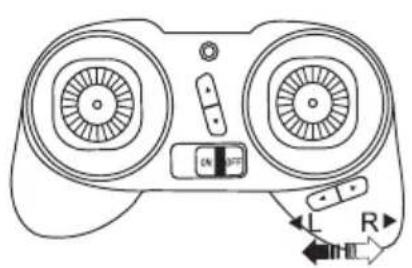

W czasie lotu w lewo/w prawo można korygować tor lotu, wciskając przycisk Korekta toru lotu w prawo/w lewo.

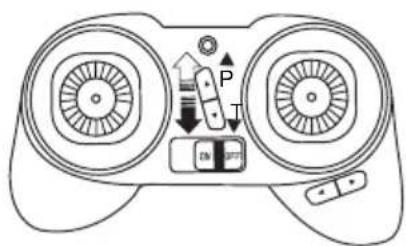

9.2 k alibracja lotu do przodu i do tyłu

W czasie lotu do przodu/do tyłu można korygować tor lotu, wciskając przycisk Korekta toru lotu do przodu/do tyłu.

10. USUWANIE USTEREK

10.1 Nie można sparować nadajnika z kwadrokopterem.

Rozwiązanie: Upewnić się, że akumulator kwadrokoptera jest całkowicie naładowany. Upewnić się, że w czasie ładowania kwadrokopter jest zawsze wyłączony.

10.2 Kwadrokopter jest niestabilny. Żyroskop nie pracuje prawidłowo.

Rozwiązanie: Upewnić się, że akumulator kwadrokoptera jest całkowicie naładowany. Ponownie sparować nadajnik z kwadrokopterem poprzez ich włączenie i wyłączenie. Upewnić się, że kwadrokopter umieszczony jest w pozycji poziomej, na stabilnym podłożu.

10.3 Kwadrokopter nie wykonuje przewrotu.

Rozwiązanie: Popchnąć lewy drążek.

10.4 Kwadrokopter drga i emituje głośne dźwięki.

Rozwiązanie: Sprawdzić czy silniki, kopułki i wirniki są prawidłowo zamontowane.

10.5 Kwadrokopter nie startuje.

Rozwiązania: Sprawdzić, czy wirniki są prawidłowo zamontowane. Wirniki oznaczone „A” należy zamontować na silniku „A”, itd. Sprawdzić, czy kopułka nie jest poluzowana i nie blokuje wirników.

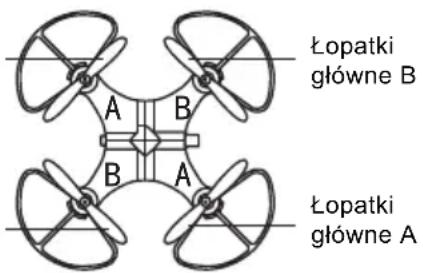

11. WYMIANA ŁOPATEK WIRNIKÓW

Łopatki główne A

Łopatki główne B

Ważne:

1. Wymiana odpowiednich łopatek wirników. W przypadku wymiany niewłaściwej łopatki może wystąpić problem ze sterowaniem.
2. W czasie lotu, łopatki A wirnika obracają się w prawo, podczas gdy łopatki B wirnika obracają się w lewo.

Uwaga: kwadrokoptera należy używać z daleka od ludzi, wysokich budynków, napowietrznych przewodów wysokiego napięcia, itp., a także unikać latania w czasie silnego wiatru, deszczu i burzy z piorunami. Kwadrokopter wykonany został z precyzyjnych komponentów elektronicznych i mechanicznych, przez co należy unikać przedostania się wilgoci lub pary wodnej do jego wnętrza, celem uniknięcia awarii komponentów mechanicznych i elektronicznych mogących skutkować wypadkiem.

UWAGA:

Śmigła kwadrokopter obraca się z bardzo dużą prędkością, bezpośredni kontakt z nimi grozi obrażeniami ciała.

Produkt przeznaczony jest dla osób powyżej 14 roku życia.

Uwaga!

Konstrukcja produktu i parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Dotyczy to przede wszystkim parametrów technicznych, oprogramowania oraz podręcznika użytkownika. Niniejszy podręcznik użytkownika służy ogólnej orientacji dotyczącej obsługi produktu.

Producent i dystrybutor nie ponoszą żadnej odpowiedzialności tytułem odszkodowania za jakiekolwiek nieścistości wynikające z błędów w opisach występujących w niniejszej instrukcji użytkownika
