INSTRUKCJA OBSŁUGI Sky Apache MDR004 Manta

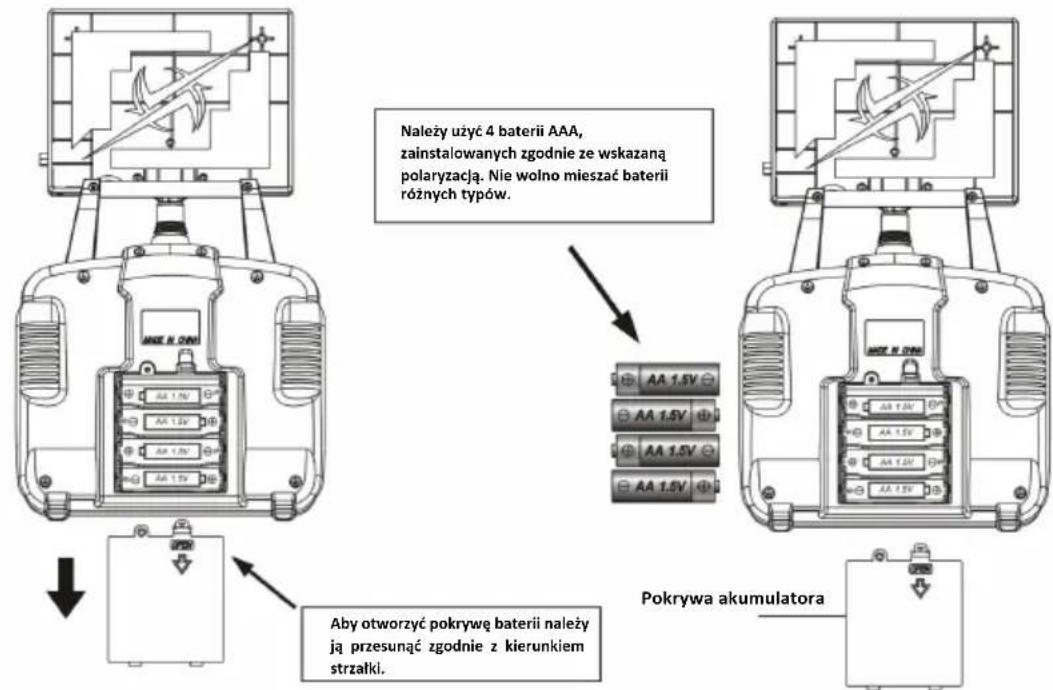

W przypadku gdy nadajnik nie będzie używany przez dłuższy czas, baterie należy wyjąć.

Ostrzeżenie: W przypadku pozostawienia baterii w nadajniku może wystąpić wyciek elektrolitu, który może uszkodzić nadajnik i stworzyć zagrożenie pożarowe.

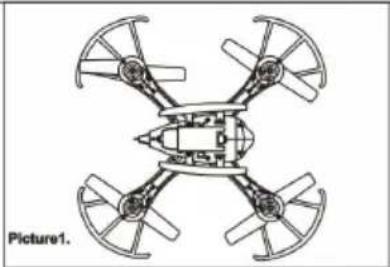

MOCOWANIE POKRYWY OCHRONNEJ

Pokrywę ochronną, zabezpieczającą akumulator przed uszkodzeniem, mocuje się przy pomocy wkrętaka.

WYMIANA AKUMULATORA

Step1
Ostrożnie rozłączyć przewody akumulatora; po użyciu akumulator może być gorący - w takim wypadku przed ponownym ładowaniem należy odczekać kilka minut.

Step2

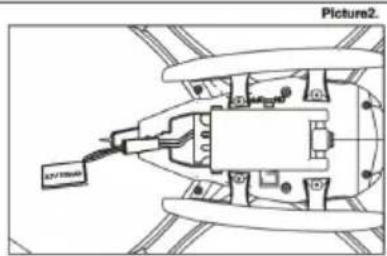

Bardzo ostrożnie wyjąc akumulator ze szczeliny; nie należy ciągać za przewody, ponieważ może to spowodować rozłączenie lub zerwanie przewodów (Jak na Rysunku 2)

Step3

Aby naładować akumulator można go również podłączyć do komputera kablem USB. (Jak na rysunku 3).

Li-polymer Battery
3.7V 700mAh

UWAGA
Lampka ładowarki zgaśnie po pełnym naładowaniu akumulatora

Step 4

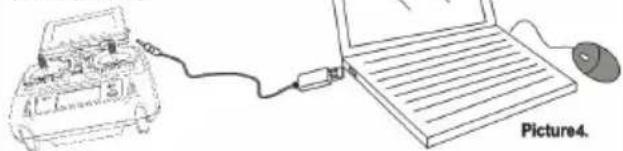

Aby naładować wyświetlacz można go również podłączyć do komputera kablem USB. (Jak na rysunku 4).

UWAGA
Lampka ładowarki zgaśnie po pełnym naładowaniu akumulatora w wyświetlaczu

METODA STEROWANIA

Wnoszenie	Wychylenie lewego drążka przepustnicy do góry, wznosi kwadrokopter na żądaną wysokość.		↑
Opuszczanie	Wychylenie drążka przepustnicy do dołu, opuszcza kwadrokopter na żądaną wysokość i zatrzymuje wirniki.		↓
Manewr 360 stopni	Aby zmienić kierunek lotu, należy wychylić prawy drążek przepustnicy w prawo lub w lewo.
Sterowanie	Wychylenie prawego drążka przepustnicy do góry lub do dołu, kieruje kwadrokopterem do przodu lub do tyłu, wychylenie w prawo lub w lewo pochyla kwadrokopter w prawo lub w lewo.

Problem Przyczyna		Rozwiązanie
Brak zasilania nadajnika	1. Ustawić przełącznik WŁ/WYŁ w pozycji WYŁ.	1. Ustawić przełącznik WŁ/WYŁ w pozycji WŁ.
	2. Baterię wkładać zgodnie z zaznaczoną polaryzacją.	2. Upewnić się, że baterie zostały włożone prawidłowo, zgodnie z zaznaczoną polaryzacją.
	3. Baterie są wyczerpane.	3. Baterie wymienić na nowe.
Nie można sterować kwadrokopterem	1. Nadajnik nie jest włączony.	1. Ustawić przełącznik WŁ/WYŁ nadajnika w pozycji WŁ.
	2. Akumulator jest rozłączony.	2. Podłącz prawidłowo akumulator drona.
	3. Zbyt silny wiatr.	3. Nie należy latać gdy wiatr jest zbyt silny, ponieważ może to ograniczyć możliwość sterowania dronem
	4. Problem z parowaniem.	4. Spróbować ponownie sparować urządzenia
Problem ze wznoszeniem	1. Prędkość obrotowa wirnika zbyt mała.	1. Wychylić drążek sterowania do góry.
	2. Poziom naładowania akumulatora jest niewystarczający.	2. Naładować akumulator lub wymienić baterię w kwadrokopterze.
Kwadrokopter łąduje zbyt szybko.	Drążek sterowania jest zbyt szybko wychylany do dołu.	Wychylać drążek przepustnicy do dołu powoli.

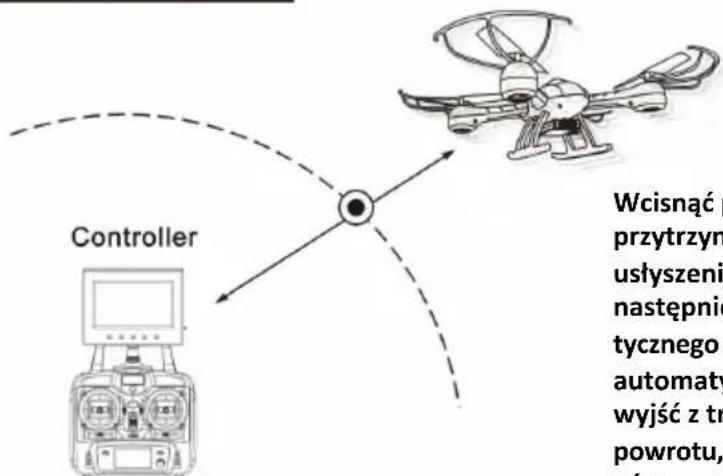

TRYB AUTOMATYCZNEGO POWROTU

Wcisnąć przycisk Obrót 360° (FLIP)i przytrzymać go przez 3 sekundy aż do usłyszenia dźwięku „tik, tik, tik..”, następnie wprowadzić tryb automatycznego powrotu - dron Sky Hawkeye automatycznie poleci do tyłu. Aby wyjść z trybu automatycznego powrotu, należy wychylić drążek do góry.

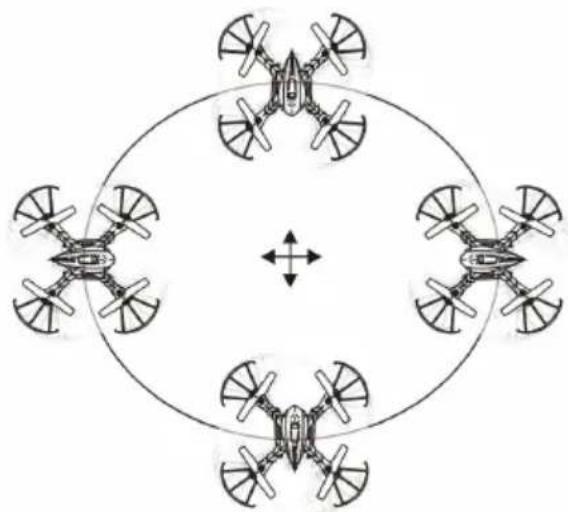

TRYB HEADLESS

Wcisnąć przycisk Prędkość (SPEED) i przytrzymać go przez 3 sekundy aż do usłyszenia dźwięku „tik, tik, tik..”, następnie wprowadzić tryb headless - dron Sky Hawkeye automatycznie zresetuje kierunek. Niezależnie od kierunku w jakim leci Sky Hawkeye, wróci on do kontrolera lecąc do tyłu po wychyleniu drążka kierunkowego do tyłu oraz będzie leciał do przodu po wychyleniu drążka do przodu.

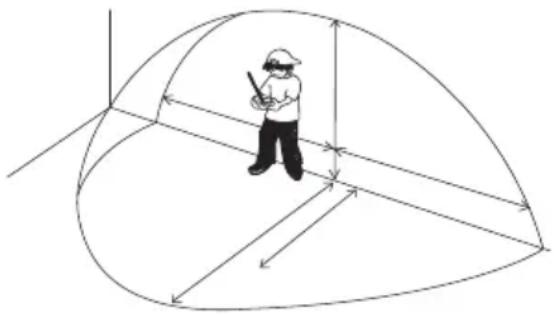

WARUNKI POGODOWE KORZYSTNE DLA LOTÓW

1. Loty należy wykonywać w czasie słonecznej, możliwe bezwietrznej pogody. Latanie przy bardzo wysokiej i/lub bardzo niskiej temperaturze może skutkować problemami ze sterowaniem lotem.
2. Po podłączeniu akumulatora ustawić kwadrokopter na ziemi. Odczekać kilka sekund aż cyfrowy żyroskop usta- bilizuje się po podłączeniu akumulatora. Wychylić drążek przepustnicy do góry, a następnie z powrotem do dołu, aby sparować nadajnik ze statkiem powietrznym - lampki kontrolne powinny przestać migać; teraz można lecieć!

Urządzenie nadaje się dla osób w wieku powyżej 14 lat. Zawsze zalecany jest nadzór osoby dorosłej.

*Produkt ten zawiera małe części, które po połknięciu mogą spowodować zadławienie. Przechowywać poza zasięgiem małych dzieci.
*W czasie użytkowania kwadrokoptera zachować odstęp co najmniej 3 metrów.
*Kwadrokopter należy zmontować i użytkować zgodnie z zaleceniami w niniejszej instrukcji obsługi; małe części powinna składać osoba dorosła.
*Producenci i sprzedawcy nie przyjmują żadnej odpowiedzialności za uszkodzenia na skutek niewłaściwego użytkowania.
*W czasie włączania, ręce, włosy i luźną odzież należy trzymać go z daleka od kwadrokoptera, ponieważ w przeciwnym wypadku może dojść do poważnych urazów ciała.
*Niniejszym KWDROKOPTEREM nie wolno latać PRZY SILNYM WIETRZE (pow. 8 km/h) lub w pobliżu zbiorników wodnych.
*Nie wolno pozostawiać ładującego się akumulatora bez nadzoru.

PRZYGOTOWANIE DO LOTU

Przed włączeniem kwadrokoptera sterownik napędu (lewy drążek nadajnika zdalnego sterowania) należy wychylić do dołu. Następnie ustawić przełącznik WŁ/WYŁ nadajnika zdalnego sterowania w pozycji WŁ; dioda LED zacznie migać. Podłączyć akumulator przy pomocy kabla połączeniowego. Włączyć przełącznik kwadrokoptera w pozycję ON. Dioda LED w kwadrokopterze zacznie migać. Umieścić kwadrokopter na ziemi, tak aby ogon z dwoma czerwonymi wirnikami był skierowany w stronę kontrolera. Następnie drążek przepustnicy (lewy) wychyl szybkim ruchem do przodu i do tyłu. Kwadrokopter potrzebuje ok. 10-20 sekund na zainicjowanie żyroskopu i nawiązanie połączenia z nadajnikiem zdalnego sterowania. Pomyślne nawiązanie połączenia sygnalizowane jest stałym świeceniem diody LED.

Ostrzeżenie! Upewnić się, że kwadrokopter spoczywa na powierzchni poziomej - elektronika sterowania przyjmuje za pozycję neutralny poziom gruntu!

KOREKTA STEROWANIA - (kalibracja)

Odpowiednia korekta lotu jest kluczem do bezawaryjnego wykonywania lotów kwadrokopterem.

Chociaż korekta toru lotu jest prosta, wymaga ona pewnej cierpliwości i wyczucia.

Należy dokładnie zastosować się do poniższych instrukcji: Ostrożnie wychylić drążek przepustnicy do góry i wznieść kwadrokopter na wysokość ok. 0,5 do 1 m.

Kiedy kwadrokopter porusza, się sam z siebie, wolno lub szybko, w prawo lub w lewo ....

Wciskać przycisk korekty sterowania dla lotu w bok, narastająco, w przeciwnym kierunku.

Kiedy kwadrokopter obraca się, sam z siebie, szybko lub wolno, wokół własnej osi......

Wciskać przycisk korekty sterowania dla kierunku, narastająco, w przeciwnym kierunku.

Kiedy kwadrokopter porusza, się sam z siebie, wolno lub szybko, do przodu lub do tyłu

Wciskać przycisk korekty sterowania lotu do przodu i do tyłu, narastająco, w przeciwnym kierunku.

Uwaga!

Konstrukcja produktu i parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Dotyczy to przede wszystkim parametrów technicznych, oprogramowania oraz podręcznika użytkownika. Niniejszy podręcznik użytkownika służy ogólnej orientacji dotyczącej obsługi produktu.

Producent i dystrybutor nie ponoszą żadnej odpowiedzialności tytułem odszkodowania za jakiekolwiek nieścistości wynikające z błędów w opisach występujących w niniejszej instrukcji użytkownika
