Typ produktu	Zmywarka do zabudowy
Marka	Electrolux
Model	ESL74300LO
Wymiary (wys. × szer. × głęb.)	446 × 818-898 × 550 mm
Pojemność	9 kompletów naczyń
Napięcie zasilania	220-240 V
Częstotliwość	50 Hz
Ciśnienie wody	0,5-8 bar (0,05-0,8 MPa)
Maksymalna temperatura wody na dopływie	60°C
Pobór mocy w trybie czuwania	0,99 W
Pobór mocy w trybie wyłączenia	0,10 W
Liczba programów	5 (ECO, AUTO, Intensive, Quick, Rinse)
Funkcje specjalne	Multitab, Opóźniony start (3/6 h), Beam-on-Floor, Auto Off
System filtracji	3-częściowy filtr (płaski, drobny, siatkowy)
Kosze	Górny kosz, dolny kosz, kosz na sztućce
Wskaźniki	Sól, płyn nabłyszczający, zakończenie programu, Multitab, opóźnienie
Zabezpieczenia	System zabezpieczenia przed zalaniem, blokada drzwi
Waga (przybliżona)	35 kg

Często zadawane pytania - ESL74300LO ELECTROLUX

Jak ustawić poziom zmiękczania wody w zmywarce Electrolux ESL74300LO?

Aby ustawić poziom zmiękczania wody, należy wejść w tryb użytkownika, naciskając jednocześnie przyciski AUTO i ECO aż do migania wskaźników. Następnie naciskaj ECO, aż wskaźnik zakończenia programu zacznie migać odpowiednią liczbę razy (np. 5 mignięć = poziom 5). Potwierdź przyciskiem wł./wył..

Co oznacza migający wskaźnik zakończenia programu?

Migający wskaźnik zakończenia programu sygnalizuje usterkę. Liczba mignięć wskazuje rodzaj problemu: 1 mignięcie – problem z napełnianiem wodą, 2 mignięcia – problem z wypompowywaniem, 3 mignięcia – włączyło się zabezpieczenie przed zalaniem.

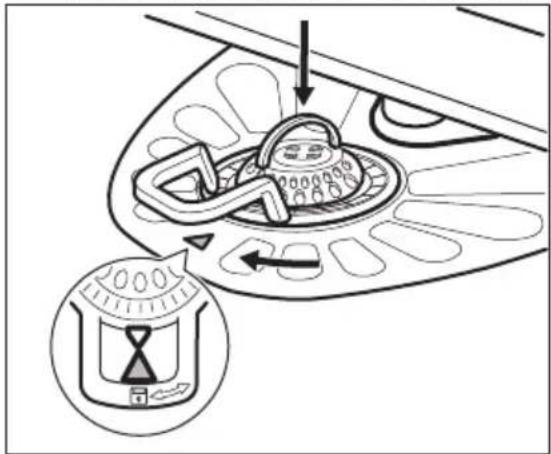

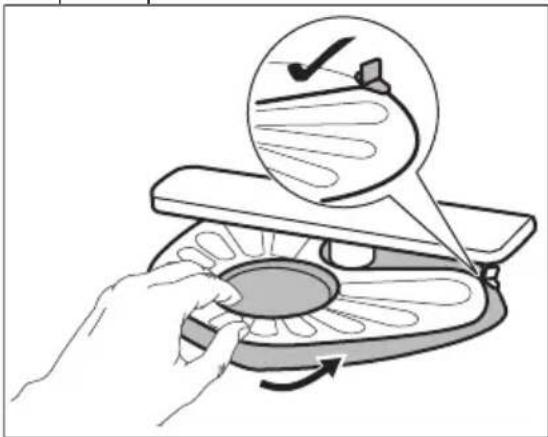

Jak wyczyścić filtry w zmywarce?

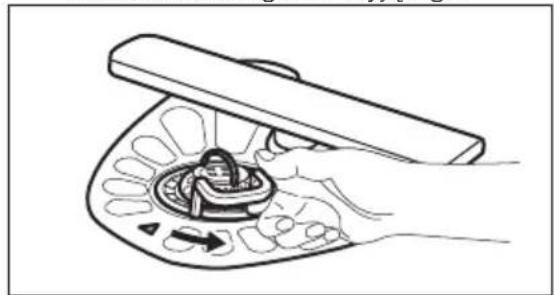

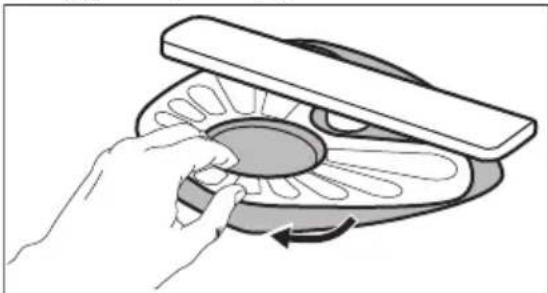

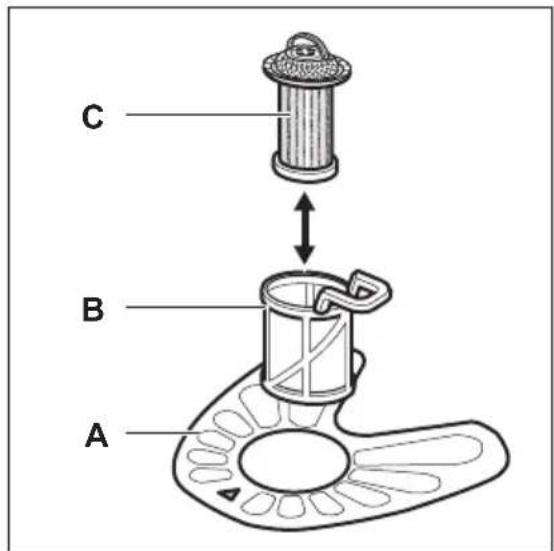

System filtrów składa się z 3 części. Wyjmij filtr (B) obracając go w lewo, następnie wyjmij filtr (C) z (B) oraz filtr płaski (A). Oczyść je pod bieżącą wodą i złóż w odwrotnej kolejności. Upewnij się, że filtr (A) jest prawidłowo umieszczony pod prowadnicami.

Dlaczego zmywarka nie włącza się?

Sprawdź, czy wtyczka jest włożona do gniazdka, czy bezpiecznik nie jest wyłączony, oraz czy drzwi są dobrze zamknięte. Jeśli to nie pomoże, upewnij się, że nie wybrano opóźnienia startu.

Jak używać funkcji Multitab?

Funkcja Multitab przeznaczona jest do tabletek wieloskładnikowych. Aby ją włączyć, naciśnij i przytrzymaj przycisk 1 aż zapali się odpowiedni wskaźnik. Opcja wyłącza dozowanie soli i płynu nabłyszczającego oraz wydłuża czas programu dla lepszych efektów.

Jak włączyć sygnał dźwiękowy po zakończeniu programu?

Wejdź w tryb użytkownika (jednocześnie przyciski AUTO i ECO przy włączonej zmywarce). Następnie naciskaj ECO lub AUTO (zależnie od wersji), aby przewinąć do ustawienia sygnału. Naciśnij przycisk, aby włączyć lub wyłączyć sygnał. Potwierdź przyciskiem wł./wył..

Jakie tabletki do zmywarki polecane są do tego modelu?

Można stosować dowolne tabletki wieloskładnikowe do zmywarek. W przypadku niezadowalających efektów suszenia, zaleca się jednoczesne użycie płynu nabłyszczającego i włączenie opcji Multitab. Dla krótkich programów lepiej używać proszku lub żelu, ponieważ tabletki mogą się nie rozpuścić całkowicie.

Co zrobić, gdy naczynia są mokre po cyklu?

Przyczyną może być pusty dozownik płynu nabłyszczającego – uzupełnij go. Sprawdź też ustawienie dozowania (pokrętło od 1 do 4/6). Jeśli używasz tabletek wieloskładnikowych, włącz opcję Multitab lub dodaj osobno płyn nabłyszczający. Upewnij się, że program ma fazę suszenia.

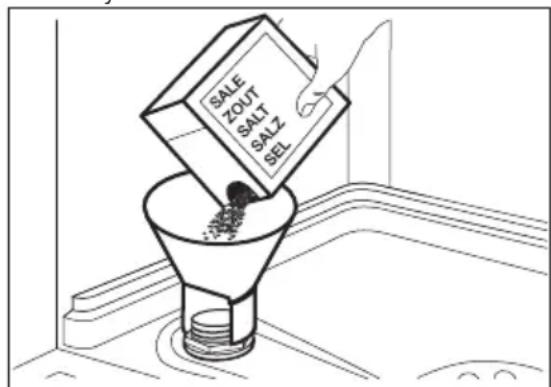

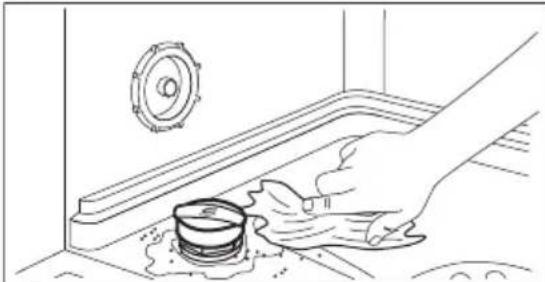

Jak napełnić zbiornik soli?

Odkręć pokrywkę zbiornika soli (w lewo). Przy pierwszym użyciu nalej 1 litr wody. Następnie wsyp sól do zmywarek (nie soli kuchennej). Usuń nadmiar soli wokół otworu, zamknij pokrywkę i natychmiast uruchom program, aby uniknąć korozji.

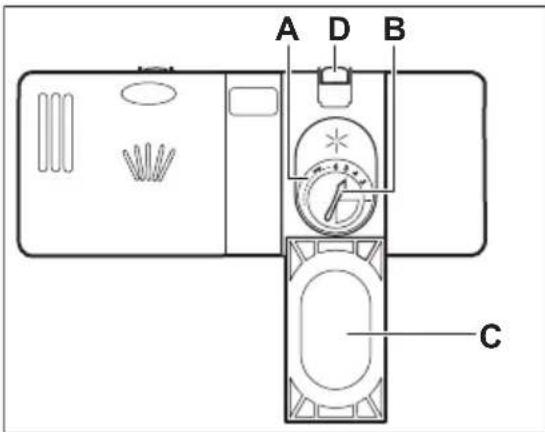

Jak wyregulować dozowanie płynu nabłyszczającego?

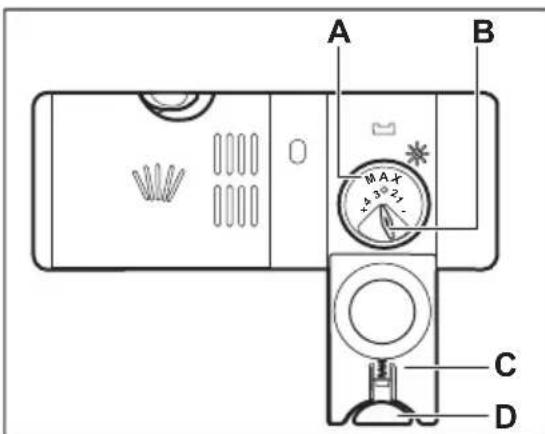

Otwórz pokrywę dozownika płynu nabłyszczającego. Znajduje się tam pokrętło regulacji (B) z pozycjami od 1 (najmniejsza ilość) do 4 lub 6 (największa). Obróć je na żądaną wartość. Jeśli na naczyniach pojawiają się smugi, zmniejsz dozowanie; jeśli pozostają krople, zwiększ.

INSTRUKCJA OBSŁUGI ESL74300LO ELECTROLUX

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania wspaniałych efektów.

Witamy w świecie marki Electrolux!

Odwiedź naszą witrynę internetową, aby:

Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com

Zarejestruj swój produkt, aby uprościć jego obsługę serwisową:

www.registerelectrolux.com

Kupuj akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych.

Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: model, numer produktu, numer seryjny.

Informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa

Ogólne informacje i wskazówki

Informacje dotyczące ochrony środowiska

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed instalacją i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z załączoną instrukcją obsługi. Producent nie odpowiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłową instalacją i eksploatacją. Należy zachować instrukcję wraz z urządzeniem do wykorzystania w przyszłości.

1.1 Ogólne zasady bezpieczeństwa

- Urządzenie jest przeznaczone do użytku w gospodarstwie domowym oraz do podobnych zastosowań, w takich miejscach, jak:

- gospodarstwa rolne, kuchnie w obiektach sklepowych, biurowych oraz innych placówkach pracowniczych; - do obsługi przez klientów w hotelach, motelach, obiektach noclegowych i innych obiektach mieszkalnych.

- Nie zmieniać parametrów technicznych urządzenia.

- Robocze ciśnienie wody (minimalne i maksymalne) musi mieścić się w granicach 0.5 (0.05) / 8 (0.8) barów (Mpa).

- Maksymalna liczba kompletów wynosi 9.

- Jeśli przewód zasilający jest uszkodzony, ze względów bezpieczeństwa musi go wymienić producent, autoryzowane centrum serwisowe lub inna wykwalifikowana osoba.

- Noże oraz inne ostre sztućce należy wkładać do kosza na sztućce ostrzami skierowanymi w dół lub poziomo.

- Nie pozostawiać otwartych drzwi urządzenia bez nadzoru, aby nie dopuścić do potknięcia się o drzwi.

- Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

- Urządzenia nie wolno czyścić wodą pod ciśnieniem ani parą wodną.

- Urządzenie należy podłączyć do instalacji wodociągowej za pomocą nowego zestawu węży dostarczonych w

komplecie z urządzeniem. Nie wolno używać starego zestawu węży.

1.2 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.
• Nie należy pozwalać, aby dzieci bawiły się urządzeniem.
• Wszystkie detergenty należy przechowywać poza zasięgiem dzieci.
• Dzieci i zwierzęta domowe nie powinny znajdować się w pobliżu urządzenia, gdy jego drzwi są otwarte.
• Czyszczeniem i konserwacją nie mogą zajmować się dzieci bez nadzoru dorosłych.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

• Usunąć wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Nie instalować ani nie używać urządzenia w miejscach, w których panuje temperatura poniżej 0°C.
• Postępować zgodnie z instrukcją instalacji załączoną do urządzenia.
• Należy zadbać o to, aby elementy zabudowy znajdujące się nad urządzeniem i w jego pobliżu spełniały odpowiednie wymogi bezpieczeństwa.

2.2 Podłączenie do sieci elektrycznej

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Urządzenie musi być uziemione.
• Należy upewnić się, że informacje o podłączeniu elektrycznym podane na tabliczce znamionowej są zgodne z parametrami instalacji zasilającej. W przeciwnym razie należy skontaktować się z elektrykiem.
• Należy zawsze używać prawidłowo zamontowanych gniazd sieciowych z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby w zainstalowanym urządzeniu wtyczka przewodu zasilającego była łatwo dostępna.
• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.
• Urządzenie spełnia wymogi dyrektyw EWG.
• Dotyczy tylko wielkiej Brytanii i Irlandii. Urządzenie jest wyposażone we wtyczkę zasilającą 13 A. Jeśli konieczna jest wymiana bezpiecznika we wtyczce zasilającej, należy użyć bezpiecznika 13 A ASTA (BS 1362).

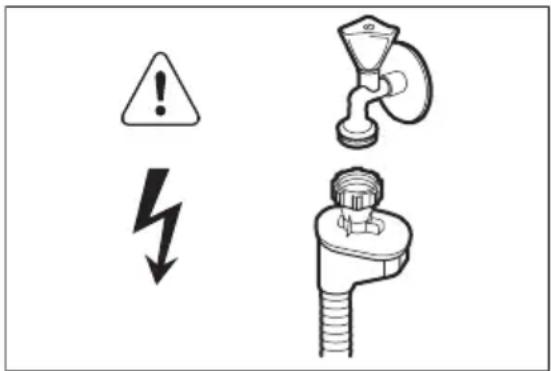

2.3 Podłączenie do sieci wodociągowej

• Należy zwrócić uwagę, aby nie uszkodzić węży wodnych.
• Przed podłączeniem urządzenia do nowych rur lub do rur, których nie używano przez dłuższy czas, należy zapewnić przepływ wody i odczekać, aż będzie ona czysta.
• Przy pierwszym uruchomieniu urządzenia należy sprawdzić, czy nie ma wycieków.
• Wąż dopływowy wyposażono w zawór bezpieczeństwa i ścianki z wewnętrznym przewodem zasilającym.

• Wąż dopływowy ma zewnętrzną, przeźroczystą osłone. Jeżeli wąż jest uszkodzony, znajdująca się w nim woda ciemnieje.
• W razie uszkodzenia węża dopływowego należy natychmiast wyjąć wtyczkę z gniazda elektrycznego. Należy skontaktować się z autoryzowanym centrum serwisowym w celu wymiany węża dopływowego.

2.4 Przeznaczenie

• Nie siadać ani nie stawać na otwartych drzwiach urządzenia.
• Detergenty do zmywarki są niebezpieczne. Należy przestrzegać instrukcji bezpieczeństwa podanych na opakowaniu detergentu.
• Nie pić wody z urządzenia ani nie wykorzystywać jej do zabawy.
• Nie wyjmować naczyń z urządzenia przed zakończeniem programu. Na naczyniach może znajdować się detergent.
• Po otwarciu drzwi w czasie pracy urządzenia może dojść do uwolnienia gorącej pary.
• Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.

2.5 Serwis

• Aby zlecić naprawę urządzenia, należy skontaktować się z autoryzowanym centrum serwisowym. Zaleca się stosowanie wyłącznie oryginalnych części zamiennych.
• Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować następujące dane z tabliczki znamionowej.

Model:

Numer produktu:

Numer seryjny:

OSTRZEŻENIE!

Niebezpieczne napięcie.

2.6 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń ciała lub uduszeniem.

- Odłączyć urządzenie od źródła zasilania.

- Odciąć i wyrzucić przewód zasilający.

- Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dzieci lub zwierząt w urządzeniu.

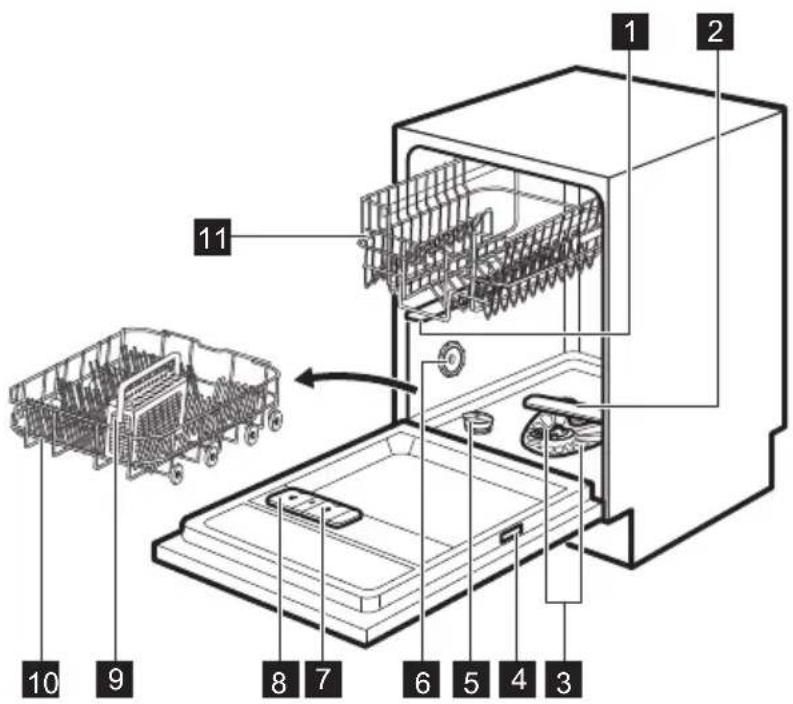

3. OPIS URZĄDZENIA

1 Górne ramię spryskujące
2 Dolne ramię spryskujące
3 Filtry
4 Tabliczka znamionowa
5 Zbiornik soli
6 Otwór wentylacyjny

3.1 Beam-on-Floor

System Beam-on-Floor wyświetla wiązkę światła na podłodze kuchennej przed drzwiami urządzenia.

- Gdy program zostanie uruchomiony, włączy się czerwone światło, które będzie widoczne aż do zakończenia programu.

7 Dozownik płynu nabłyszczającego
8 Dozownik detergentu
9 Kosz na sztućce
10 Dolny kosz
11 Górny kosz

• Po zakończeniu programu włączy się zielone światło.
• W razie wystąpienia usterki urządzenia miga czerwone światło.

Wiązka światła Beam-on-Floor zgaśnie po wyłączeniu urządzenia.

4. PANEL STEROWANIA

1 Przycisk wt./wyt.
2 Przyciski wyboru programów
3 Przycisk Delay

4 Wskaźniki

4.1 Wskaźniki

Wskaźnik Opis
→|	Wskaźnik zakończenia programu.
	Wskaźnik funkcji Multitab.
	Wskaźnik soli. W trakcie programu wskaźnik ten jest zawsze wyłączony.
	Wskaźnik płynu nabłyszczającego. W trakcie programu wskaźnik ten jest zawsze wyłączony.
	Wskaźnik funkcji Delay.

5. PROGRAMY

Program Stopień zabrudzeniaRodzaj załadunku		Fazy programu	Opcje
ECO 1)	ŚrednieNaczynia stołowe i sztućce	Zmywanie wstępneZmywanie 50°CPlukaniaSuszenie	Multitab
AUTO 2)	DowolneNaczynia stołowe, sztućce, garnki i patelnie	Zmywanie wstępneZmywanie od 45°C do 70°CPlukaniaSuszenie	Multitab
	• Duże• Naczynia sto-łowe, sztućce, garnki i patelnie	• Zmywanie wstępne• Zmywanie 70°C• Płukania• Suszenie	• Multitab
3)	• Świeże• Naczynia stołowe i sztućce	• Zmywanie 60°C lub 65°C• Płukania	• Multitab
4)	• Dowolne • Zmywanie wstępne

1) W tym programie uzyskuje się największą efektywność zużycia wody i energii elektrycznej podczas zmywania średnio zabrudzonych naczyń i sztućców. (Jest to standardowy program dla ośrodków przeprowadzających testy).
2) Urządzenie rozpoznaje stopień zabrudzenia oraz ilość naczyń znajdujących się w koszach. Automatycznie reguluje temperaturę i ilość wody, a także zużycie energii oraz czas trwania programu.
3) Program ten umożliwia zmywanie świeżo zabrudzonych naczyń. Program pozwala w krótkim czasie uzyskać dobre efekty zmywania.
4) Program ten umożliwia szybkie opłukanie naczyń, aby zapobiec przywieraniu resztek żywności do naczyń i powstawaniu nieprzyjemnych zapachów. W tym programie nie należy stosować detergentu.

5.1 Parametry eksploatacyjne

Program1)	Zużycie wody (I)	Zużycie energii (kWh)	Czas trwania (min)
ECO	8.9 0.78 195
AUTO	6 - 11 0.5 - 1.2 40 - 140
	11 - 13 1.0 - 1.2 130 - 150
	8 0.8 30
	4 0.1 14

1) Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury wody, zmian w napięciu zasilania, użytych opcji oraz ilości naczyń.

5.2 Informacje dla ośrodków przeprowadzających testy

Aby uzyskać więcej informacji na temat wyników testu, należy wysłać wiadomość e-mail na adres:

[e-mail]

Należy zapisać numer produktu (PNC) podany na tabliczce znamionowej.

6. USTAWIENIA

6.1 Tryb wyboru programów i tryb użytkownika

Gdy urządzenie znajduje się w trybie wyboru programów, można ustawić program i przejść do trybu użytkownika.

W trybie użytkownika można zmienić następujące ustawienia:

• Poziom zmiękczania wody odpowiednio do twardości wody.
• Włączenie lub wyłączenie sygnałów dźwiękowych.
• Włączenie dozownika płynu nabłyszczającego przy jednoczesnym korzystaniu z opcji Multitab oraz płynu nabłyszczającego.

Ustawienia te zostaną zapisane aż do ich ponownej zmiany.

Ustawianie trybu wyboru programów

Urządzenie jest w trybie wyboru programów, jeśli świeci się tylko

wskaźnik programu ECO

Po włączeniu urządzenia znajduje się ono zwykle w trybie wyboru programów.

Jeśli jednak tak się nie stanie, tryb wyboru programów można ustawić w następujący sposób:

Nacisnąć jednocześnie i przytrzymać przyciski A, dż urządzenie znajdzie się w trybie wyboru programów.

6.2 Zmiękczanie wody

Zmiękczacz wody usuwa z wody substancje mineralne, które mogą mieć negatywny wpływ na rezultaty zmywania lub na pracę urządzenia.

Im wyższa zawartość substancji mineralnych, tym twardsza jest woda. Twardość wody jest mierzona w równoważnych skalach.

Zmiękczanie powinno być dostosowane do stopnia twardości wody doprowadzonej do urządzenia. W lokalnym zakładzie wodociągowym można uzyskać informację na temat twardości wody. Istotne jest ustawienie właściwego poziomu zmiękczania wody, aby zapewnić dobre rezultaty zmywania.

Twardość wody

Stopnie niemieckie (°dH)	Stopnie francuskie (°fH)	mmol/l Stopnie Clarke'a	Poziom zmiękczania wo- dy
47 -50 84 - 90 8.4 - 9.0 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 23 - 27			5 1)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5			1 2)

1) Ustawienie fabryczne.
2) Przy tym poziomie nie stosować soli.

Ustawianie poziomu zmiękczania wody

Urządzenie musi być w trybie wyboru programów.

1. Aby uruchomić tryb użytkownika, nacisnąć jednocześnie i przytrzymać
   przyciski AUTO, aż wekaźniki
   ECO, AUTO
   migać.

2. Nacisnać .ECO

- Wskaźniki i wyłącze się.

- WskaźnikĘdzie nadal migał.

- Zacznie migać wskaźnik zakończenia programu. Liczba mignięć wskaźnika oznacza poziom. - Np. 5 mignięć + przerwa + 5 mignięć = poziom 5.

1. Nacisnąć kilkakrotnie, aby zmienić ustawienie. Każde naciśnięcie przycisku powoduje ustawienie wyższego poziomu. Po poziomie 10 następuje powrót do poziomu 1.

2. Nacisnąć przycisk wł./wył., aby potwierdzić ustawienie.

6.3 Jednoczesne używanie płynu nabłyszczającego i tabletek wieloskładnikowych

Gdy włączona jest opcja Multitab, dozownik płynu nabłyszczającego nie dawkuje płynu. Jednak, jeśli rezultaty zmywania przy stosowaniu tabletek wieloskładnikowych nie są zadowalające, zaleca się jednoczesne używanie

tabletek wieloskładnikowych i płynu nabłyszczającego. W tym celu należy włączyć dozownik płynu nabłyszczającego.

Dozownik pozostanie włączony aż do ponownej zmiany ustawienia.

Włączanie dozownika płynu nabłyszczającego

Urządzenie musi być w trybie wyboru programów.

1. Aby uruchomić tryb użytkownika, nacisnąć jednocześnie i przytrzymać
   przyciski AUTO i, aż wskaźniki ECO, AUTO
   migać.

2. Nacisnąć .AUTO

- Wskaźniki ECO wycłączą się.

- Wskaznik AUTO będzie nadal migał.

1. Nacisnąć, aby zmienić ustawienie.

- Włączy się wskaźnik . →|

1. Nacisnąć przycisk wł./wył., aby potwierdzić ustawienie.

6.4 Sygnały dźwiękowe

Sygnały dźwiękowe są emitowane w przypadku nieprawidłowego działania urządzenia. Tych sygnałów dźwiękowych nie można wyłączyć.

Sygnał dźwiękowy może być również emitowany po zakończeniu programu. Domyślnie sygnał ten jest wyłączony, ale można go włączyć.

7. OPCJE

Żądane opcje należy zawsze włączać przed uruchomieniem programu. Opcji nie można włączać ani wyłączać w trakcie programu.

Nie wszystkie opcje są ze sobą zgodne. Po wybraniu niezgodnych ze sobą opcji urządzenie automatycznie wyłączyć jedną lub większą liczbę opcji. Tylko wskaźniki aktywnych opcji pozostaną wówczas włączone.

7.1 Multitab

Włączyć tę opcję w przypadku stosowania tabletek wieloskładnikowych

z solą, płynem nabłyszczającym i detergentem. Mogą one zawierać także inne środki do mycia lub płukania.

Opcja ta powoduje wyłączenie dozowania soli i płynu nabłyszczającego z ich pojemników. Wskaźniki soli i płynu nabłyszczającego nie włączają się.

Użycie tej opcji powoduje wydłużenie czasu trwania programu w celu poprawy efektów zmywania i suszenia podczas używania tabletek wieloskładnikowych.

Włączanie opcji Multitab

Nacisnąć jednocześnie i przytrzymać przyciski 1, aż włączy się wskaźnik

8. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy bieżący poziom zmiękczania wody odpowiada twardości wody doprowadzanej do urządzenia. Jeśli nie, dostosować poziom zmiękczania wody.

2. Napelnić zbiornik soli.

3. Napełnić dozownik płynu nabłyszczającego.

4. Otworzyć zawór wody.

5. Uruchomić program, aby usunąć wszelkie pozostałości poprodukcyjne mogące wciąż znajdować się w urządzeniu. Nie należy stosować detergentu ani umieszczać naczyń w koszach.

Po uruchomieniu programu urządzenie zaczyna doprowadzać żywicę do zmiekczacza wody – może to potrwać do 5 minut. Może wydawać się, że urządzenie nie pracuje. Program rozpoczyna się dopiero po zakończeniu tego procesu. Proces ten jest powtarzany co pewien czas.

8.1 Zbiornik soli

UWAGA

Stosować wyłącznie sól przeznaczoną do zmywarek.

Sól jest używana do aktywowania żywicy w zmiękczaczu wody oraz zapewnia dobre rezultaty zmywania podczas codziennej eksploatacji.

Napełnianie zbiornika soli

1. Obrócić pokrywkę zbiornika soli w lewo i ją zdjąć.
2. Włać 1 litr wody do zbiornika soli (tylko za pierwszym razem).
3. Napełnić zbiornik soli solą do zmywarek.

1. Usunąć sól rozsypaną wokół otworu zbiornika soli.

1. Obrócić pokrywkę zbiornika soli w prawo, aby zamknąć zbiornik soli.

Podczas napełniania zbiornika soli może się z niego wydostawać woda i sól. Zagrożenie wystąpieniem korozji. Aby tego uniknąć, po napełnieniu zbiornika soli należy uruchomić program.

8.2 Napełnianie dozownika płynu nabłyszczającego

9. CODZIENNA EKSPLOATACJA

1. Otworzyć zawór wody.
2. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.

UWAGA

Należy stosować wyłącznie płyn nabłyszczający przeznaczony do zmywarek.

1. Nacisnąć przycisk zwalniający (D), aby otworzyć pokrywę (C).
2. Nalać płyn nabłyszczający do dozownika (A), aż płyn osiągnie poziom napełnienia „max”.
3. Rozlany płyn nabłyszczający należy usunąć za pomocą chłonnej szmatki, aby zapobiec powstaniu zbyt dużej ilości piany.
   4.Zamknąć pokrywę. Upewnić się, że przycisk zwalniający jest odpowiednio zablokowany.

Dozowanie płynu nabłyszczającego można wyregulować za pomocą pokrętła (B) pomiędzy pozycją 1 (najmniejsza ilość) a pozycją 4 lub 6 (największa ilość).

Upewnić się, że urządzenie jest w trybie użytkownika.

- Jeśli świeci się wskaźnik soli, napełnić zbiornik soli.

• Jeśli świeci się wskaźnik płynu nabłyszczającego, napełnić dozownik płynu nabłyszczającego.
  3.Załadować kosze.
• Dodać detergent. Aby stosować tabletki wieloskładnikowe, należy włączyć funkcję Multitab.
• Ustawić i uruchomić odpowiedni program dla określonego rodzaju naczyń i poziomu zabrudzenia.

9.1 Stosowanie detergentu

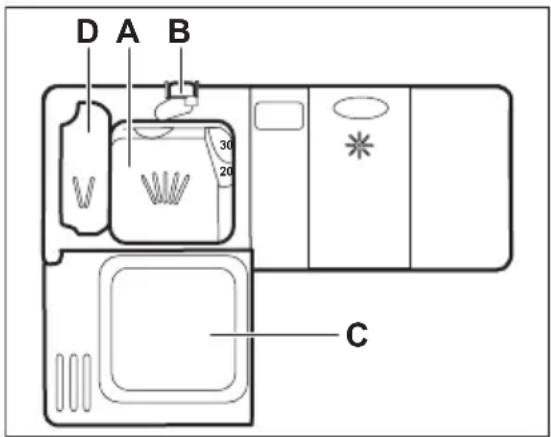

1. Nacisnąć przycisk zwalniający (B), aby otworzyć pokrywę (C).
2. Umieścić detergent, w postaci proszku lub tabletki, w przegródce (A).
3. Jeżeli wybrano program obejmujący zmywanie wstępne, należy umieścić niewielką ilość detergentu w przegródce (D).
4. Zamknąć pokrywę. Upewnić się, że przycisk zwalniający jest odpowiednio zablokowany.

9.2 Ustawianie i uruchamianie programu

Funkcja Auto Off

Funkcja ta służy do zmniejszenia zużycia energii elektrycznej przez automatyczne wyłączanie urządzenia, gdy nie jest ono używane.

Funkcja uruchamia się:

• Po upływie 5 minut od zakończenia programu.
• Po upływie 5 minut, jeśli nie uruchomiono programu.

Uruchamianie programu

1. Uchylić drzwi urządzenia.
2. Nacisnąć przycisk wł./wył., aby włączyć urządzenie. Upewnić się, że urządzenie jest w trybie wyboru programów.
3. Nacisnąć przycisk programu wybranego do uruchomienia.
   Zaświeci się wskaźnik odpowiedniego programu.
4. Zamknąć drzwi urządzenia, aby uruchomić program.

Uruchamianie programu z opóźnieniem

1. Ustawić program.
2. Nacisnąć kilkakrotnie, ażwłączy się wskaźnik odpowiadający żądanej liczbie godzin (3 lub 6).
   Włączy się wskaźnik opóźnienia.
3. Zamknąć drzwi urządzenia, aby uruchomić odliczanie.
   Podczas odliczania można wydłużyć czas rozpoczęcia programu, ale nie można zmienić wybranego programu.
   Po zakończeniu odliczania nastąpi uruchomienie programu.

Otwieranie drzwi w trakcie pracy urządzenia

Otworzenie drzwi w trakcie działania programu zatrzymuje urządzenie. Po zamknięciu drzwi urządzenie kontynuuje

pracę od momentu, w którym została przerwana.

Anulowanie opóźnienia rozpoczęcia programu w trakcie odliczania

Po anulowaniu opóźnienia rozpoczęcia programu należy ponownie ustawić program.

Nacisnąć jednocześnie i przytrzymać przyciski AUTO znajdzie się w trybie wyboru programów.

Anulowanie programu

Nacisnąć jednocześnie i przytrzymać przyciski AUTO znajdzie się w trybie wyboru programów.

10. WSKAZÓWKI I PORADY

10.1 Stosowanie soli, płynu nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn nabłyszczający i detergent do zmywarek. Inne produkty mogą uszkodzić urządzenie.
• Detergent w tabletkach nie rozpuszcza się całkowicie w trakcie krótkich programów. Zaleca się stosowanie tabletek przy długich programach, aby zapobiec osadzaniu się detergentu na naczyniach.
• Nie używać większej ilości detergentu niż zalecana. Postępować zgodnie ze wskazówkami podanymi na opakowaniu detergentu.

10.2 Postępowanie w przypadku zaprzestania korzystania z tabletek wieloskładnikowych

Przed rozpoczęciem stosowania oddzielnie dozowanego detergentu, soli i płynu nabłyszczającego należy wykonać poniższą procedurę.

1. Ustawić najwyższy poziom zmiękczania wody.

Przed uruchomieniem nowego programu należy upewnić się, że w dozowniku znajduje się detergent.

Zakończenie programu

Po zakończeniu programu wyświetli się symbol → jeśli urządzenie nie zostanie wyłączone w ciągu 5 minut, wszystkie wskaźniki wyłączą się. Pozwala to zmniejszyć zużycie energii.

1. Aby wyłączyć urządzenie, nacisnąć przycisk wł./wył. lub poczekać, aż funkcja Auto Off automatycznie je wyłączyć.

2. Zakręcić zawór wody.

3. Upewnić się, że zbiornik soli oraz dozownik płynu nabłyszczającego są pełne.

4. Uruchomić najkrótszy program z fazą płukania. Nie dodawać detergentu ani nie umieszczać naczyń w koszach.

5. Po zakończeniu programu ustawić stopień zmiękczania wody odpowiednio do twardości wody doprowadzanej do urządzenia.
6. Wyregulować dozowanie płynu nabłyszczającego.

10.3 Ładowanie koszy

• W urządzeniu należy zmywać przedmioty, które są przystosowane do zmywania w zmywarkach.
• Nie wkładać do urządzenia elementów wykonanych z drewna, rogu, aluminium, cynołowiu i miedzi.
• Nie wkładać do urządzenia przedmiotów, które mogą pochłaniać wodę (gąbki, ściereczki).
• Usunąć z naczyń resztki jedzenia.
• Namoczyć przypalone resztki potraw.
• Wklęsłe naczynia (kubki, szklanki i miski) układać otworami w dół.

• Upewnić się, że naczynia i sztućce nie przylegają do siebie. Wymieszać łyżki z innymi sztućcami.

• Upewnić się, że szklanki nie stykają się ze sobą.

• Małe elementy umieścić w koszu na sztućce.
• Lekkie elementy umieścić w górnym koszu. Upewnić się, że naczynia się nie przemieszczają.
• Przed uruchomieniem programu upewnić się, że ramię spryskujące może swobodnie się obracać.

10.4 Przed rozpoczęciem programu

Upewnić się, że:

• filtry są czyste i prawidłowo założone;
• pokrywka zbiornika soli nie jest poluzowana;
• ramiona spryskujące nie są zatkane;
• w zmywarce znajduje się sól do zmywarek i płyn nabłyszczający (chyba

że stosowane są wieloskładnikowe tabletki z detergentem);

• ułożenie naczyń i przyborów kuchennych w koszach jest prawidłowe;
• program jest odpowiedni dla danego rodzaju załadunku i stopnia zabrudzenia;
• użyto prawidłową ilość detergentu.

10.5 Opróżnianie koszy

1. Przed wyjęciem naczyń ze zmywarki poczekać, aż wystygną. Gorące naczynia łatwo ulegają uszkodzeniu.
2. Najpierw wyjmować naczynia z dolnego kosza, a potem z górnego.

Po zakończeniu programu po bokach oraz na drzwiach urządzenia może wciąż znajdować się woda.

11. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

Brudne filtry i zapchane ramiona spryskujące pogarszają efekt zmywania. Należy je regularnie sprawdzać i w razie potrzeby wyczyścić.

11.1 Czyszczenie filtrów

System filtrów składa się z 3 części.

1. Obrócić filtr (B) przeciwnie do ruchu wskazówek zegara i wyjąć go.

1. Wyjąć filtr (C) z filtru (B).
   3.Wyjąć filtr płaski (A).

1. Upewnić się, że wokół krawędzi osadnika nie znajdują się resztki żywności ani zanieczyszczenia.
2. Włożyć na miejsce filtr (A). Upewnić się, że jest prawidłowo umieszczony pod 2 prowadnicami.

1. Włożyć filtry (B) i (C).
2. Włożyć filtr (B) do filtra płaskiego (A). Obrócić zgodnie z ruchem wskazówek zegara, aż się zablokuje.

Nieprawidłowe umiejscowienie filtrów może skutkować niezadowalającymi efektami zmywania i uszkodzeniem urządzenia.

11.2 Czyszczenie ramion spryskujących

Nie wolno wyjmować ramion spryskujących. Jeżeli otwory w ramionach spryskujących są zatkane, zabrudzenia należy usunąć przy pomocy cienkiego i zaostrzonego przedmiotu.

11.3 Czyszczenie obudowy

• Czyścić urządzenie za pomocą wilgotnej szmatki.
• Używać wyłącznie neutralnych detergentów.
• Nie używać produktów ściernych, myjek do szorowania ani rozpuszczalników.

11.4 Czyszczenie wnętrza

Częste korzystanie z krótkich programów może powodować osadzanie się tłuszczu i kamienia wewnątrz urządzenia. Aby temu zapobiec, zaleca się korzystanie z długich programów co najmniej 2 razy w miesiącu.

12. ROZWIĄZYWANIE PROBLEMÓW

Jeśli urządzenie nie daje się uruchomić lub przestaje działać podczas pracy, przed skontaktowaniem się z autoryzowanym centrum serwisowym należy sprawdzić, czy problem można rozwiązać samodzielnie, korzystając z informacji zawartych w tabeli.

Po wystąpieniu niektórych problemów co pewien czas miga wskaźnik zakończenia programu, sygnalizując usterkę.

Problem i kod alarmowy Możliwe rozwiązanie
Urządzenie nie włącza się.	Upewnić się, że wtyczka przewodu zasilającego jest włóżona do gniazdka.Upewnić się, że bezpiecznik w skrzynce bezpieczników jest sprawny.
Program nie uruchamia się.	Upewnić się, że drzwi urządzenia są zam-knięte.Jeśli wybrano opóźnienie rozpoczęcia programu, należy je anulować lub poczekać do końca odliczania czasu.W urządzeniu rozpoczął się proces doprowadzania żywicy do zmiekcza cza wody.Czas trwania tego procesu wynosi około 5 minut.
Urządzenie nie napełnia się wodą.Co pewien czas miga jednokrotnie wskaźnik zakończenia programu.Co pewien czas emitowany jest jeden sygnał dźwiękowy.	Sprawdzić, czy zawór wody jest otwarty.Upewnić się, że ciśnienie wody nie jest zbyt niskie. W tym celu należy skontaktować się z miejscowym zakładem wodociągowym.Upewnić się, że zawór wody jest drożny.Upewnić się, że filtr w wężu dopływowym jest drożny.Upewnić się, że wąż dopływowy nie jest zagięty ani przygnieciony.
Urządzenie nie wypompowuje wody.Co pewien czas miga dwukrotnie wskaźnik zakończenia programu.Co pewien czas emitowane są dwa sygnały dźwiękowe.	Upewnić się, że syfon zlewozmywaka jest drożny.Upewnić się, że wąż spustowy nie jest zagięty ani przygnieciony.
Włączyło się zabezpieczenie przed zalaniem.Co pewien czas miga trzykrotnie wskaźnik zakończenia programu.Co pewien czas emitowane są trzy sygnały dźwiękowe.	Zakręcić zawór wody i skontaktować się z autoryzowanym centrum serwisowym.

Po sprawdzeniu urządzenia należy je wyłączyć i włączyć. Jeśli problem wystąpi ponownie, należy skontaktować się z autoryzowanym centrum serwisowym.

Jeśli pojawi się kod błędu nieujęty w tabeli, należy skontaktować się z autoryzowanym centrum serwisowym.

12.1 Efekty zmywania i suszenia są niezadowalające

Problem Możliwe rozwiązanie
Białawe smugi lub niebieskawy nalot na szklankach i naczyniach.	Za dużo płynu nabłyszczającego. Obrócić pokrętło regulacji dozowania płynu nabłyszczającego, aby zmniejszyć dozowanie.Użyto za dużo detergentu.
Plamy i ślady po odparowanych kroplach wody na szklankach i naczyniach.	Za mało płynu nabłyszczającego. Obrócić pokrętło regulacji dozowania płynu nabłyszczającego, aby zwiększyć dozowanie.Przyczyną może być jakość płynu nabłyszczającego.
Naczynia są mokre.	Program nie obejmuje fazy suszenia lub faza suszenia odbywa się w niskiej temperaturze.Dozownik płynu nabłyszczającego jest pusty.Przyczyną może być jakość płynu nabłyszczającego.Przyczyną może być jakość wieloskładnikowych tabletek. Należy wypróbować inną markę lub włączyć dozownik płynu nabłyszczającego i zastosować płyn nabłyszczający wraz z wieloskładnikowymi tabletkami.

Patrz rozdział „Wskazówki i porady”, gdzie omówiono inne możliwe przyczyny.

13. DANE TECHNICZNE

Wymiary Wysokość / szerokość / głębokość (mm)		446 / 818-898 / 550
Podłączenie do sieci elektrycznej1)	Napięcie (V) 220-240
	Częstotliwość (Hz) 50
Ciśnienie doprowadzanej wody	Min./maks. bar (MPa) 0.5 (0.05) / 8 (0.8)
Dopływ wody	Zimna lub ciepła woda2)	maks. 60°C
Pojemność Liczba kompletów 9
Pobór mocy Tryb czuwania (W) 0.99
Pobór mocy Tryb wyłączenia (W) 0.10

1) Pozostałe wartości znajdują się na tabliczce znamionowej.

2) Jeżeli ciepła woda pochodzi z alternatywnego źródła energii (np. z kolektorów słonecznych, elektrowni wiatrowych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

14. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać recyklingowi. Opakowanie urządzenia włożyć do odpowiedniego

pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń

elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem wraz z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu recyklingu lub skontaktować się z odpowiednimi lokalnymi władzami.
