Typ produktu	Zmywarka do zabudowy
Wysokość	85 cm
Szerokość	60 cm
Głębokość	60 cm
Waga netto	45 kg
Napięcie	220-240 V
Częstotliwość	50 Hz
Pobór mocy	1900 W
Pojemność	14 kompletów naczyń
Klasa efektywności energetycznej	A+++
Poziom hałasu	44 dB
Programy mycia	Eco, Intensywny, Normalny, Szybki 60 min, Auto
Funkcja dodatkowa	Opóźniony start, HalfLoad, ExtraHygiene
System suszenia	AirDry - automatyczne otwarcie drzwi
Zabezpieczenie przed zalaniem	AquaControl - podwójny wąż
Blokada przed dziećmi	Tak
Koszyk górny	Regulowany na wysokość
Koszyk dolny	Z zagięciami do talerzy
Filtr	Samoczyszczący filtr drobnoziarnisty
Materiał zbiornika	Stal nierdzewna
Numer katalogowy	ESL74561RO
Gwarancja	2 lata

Często zadawane pytania - ESL74561RO ELECTROLUX

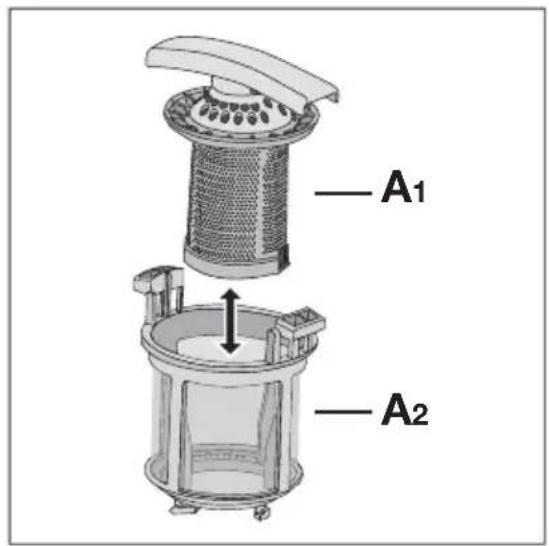

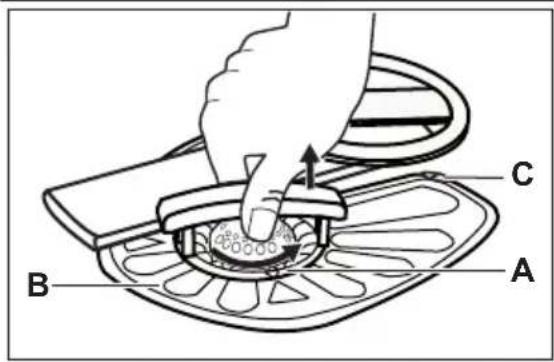

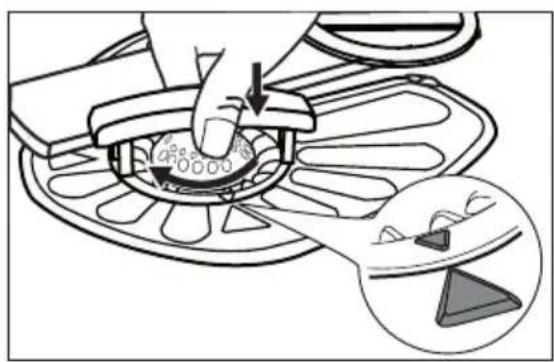

Jak wyczyścić filtr w zmywarce Electrolux ESL74561RO?

Aby wyczyścić filtr, wyjmij dolny kosz, odkręć filtr (obróć w lewo), przepłucz pod bieżącą wodą i usuń wszelkie zanieczyszczenia. Montaż wykonaj w odwrotnej kolejności. Zaleca się czyszczenie filtra co 1-2 miesiące.

Co zrobić, gdy zmywarka nie uruchamia się?

Sprawdź, czy drzwi są prawidłowo zamknięte, czy wąż dopływowy jest otwarty, oraz czy program został ustawiony. Jeśli nadal nie działa, odłącz urządzenie od zasilania na 30 sekund i spróbuj ponownie. Usterka może wymagać serwisu.

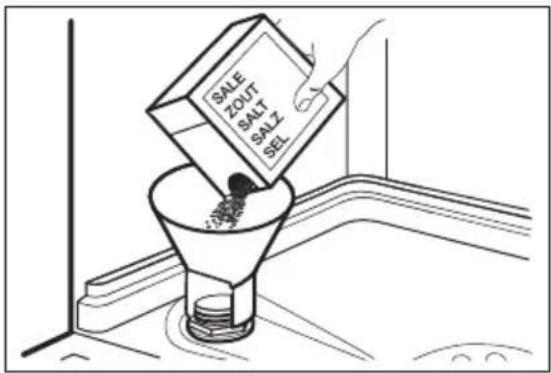

Jak dodać sól do zmywarki?

Odkręć korek pojemnika na sól (znajduje się na dnie zmywarki), wsyp sól do pojemnika za pomocą lejka, aż do poziomu. Użyj specjalnej soli do zmywarek. Ustaw twardość wody w menu ustawień.

Dlaczego naczynia nie są suche po cyklu?

Upewnij się, że używasz płynu nabłyszczającego i że jest on doładowany. Sprawdź, czy wybrany program zawiera suszenie (np. Eco ma niższą temperaturę). Funkcja AirDry automatycznie otwiera drzwi pod koniec cyklu – upewnij się, że nie jest zablokowana.

Jak ustawić opóźniony start?

Naciśnij przycisk Opóźniony start (symbol zegara) wielokrotnie, aby wybrać liczbę godzin opóźnienia (1-24 h). Następnie zamknij drzwi i uruchom program. Start nastąpi po upływie ustawionego czasu.

Co oznacza migający symbol błędu?

Różne kody błędów sygnalizują problemy: np. E10 – problem z dopływem wody, E20 – problem z odpływem. Sprawdź w instrukcji listę kodów. W większości przypadków wystarczy wyczyścić filtr lub sprawdzić węże.

Jak wyregulować wysokość górnego kosza?

Wyciągnij górny kosz do końca, naciśnij dźwignie po obu stronach i podnieś lub opuść kosz do żądanej pozycji. Umożliwia to lepsze dopasowanie do wysokich naczyń w dolnym koszu.

Jakie programy mycia są dostępne?

Zmywarka oferuje programy: Eco (oszczędny, 50°C), Intensywny (70°C dla mocno zabrudzonych naczyń), Normalny (60°C), Szybki 60 min (60°C) oraz Auto (automatycznie dostosowuje parametry).

Czy mogę używać tabletek all-in-one?

Tak, zmywarka jest przystosowana do stosowania tabletek wielofunkcyjnych. W takim przypadku ustaw w menu opcję 'Tabletka' i pamiętaj o doładowaniu soli oraz płynu nabłyszczającego w pojemnikach, aby zapewnić optymalne efekty.

Jak wyłączyć sygnał dźwiękowy na koniec programu?

Wejdź w menu ustawień (przytrzymaj przycisk Start przez 3 sekundy), a następnie naciskaj przycisk 'Program' aż pojawi się opcja 'Sygnał'. Ustaw wartość na 'Wył.' lub 'Niski'. Potwierdź przyciskiem Start.

INSTRUKCJA OBSŁUGI ESL74561RO ELECTROLUX

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zaprojektowano z myślą o Tobie. Użytkując je masz zawsze pewność uzyskania wspaniałych efektów.

Witamy w świecie marki Electrolux!

Odwiedź naszą witrynę internetową, aby uzyskać:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu: www.electrolux.com

Zarejestruj swój produkt, aby uprościć jego obsługę serwisową: www.electrolux.com/productregistration

Kupuj akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia: www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych.

Kontaktując się z serwisem, należy przygotować poniższe dane.

Informacje można znaleźć na tabliczce znamionowej. Model, numer produktu, numer seryjny.

Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa.

Informacje i wskazówki ogólne

Informacje dot. ochrony środowiska

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejjszego powiadomienia.

1. ⚠ WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

Przed instalacją i rozpoczęciem eksploatacji urządzenia należy dokładnie przeczytać dołączona instrukcję obsługi. Producent nie odpowiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłową instalacją i eksploatacją. Należy zachować instrukcję wraz z urządzeniem do wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

OSTRZEŻENIE!

Występuje zagrożenie uduszeniem lub odniesieniem obrażeń mogących skutkować trwałym kalectwem.

• Nie wolno pozwalać obsługiwać tego urządzenia osobom, w tym również dzieciom, o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych bądź osobom bez odpowiedniego doświadczenia lub wiedzy. Osoby te mogą obsługiwać urządzenie wyłącznie pod nadzorem lub po odpowiednim poinstruowaniu przez osobę odpowiedzialną za ich bezpieczeństwo.
• Nie należy pozwalać, aby dzieci bawiły się urządzeniem.
• Wszystkie opakowania należy przechowywać poza zasięgiem dzieci.
• Wszystkie detergenty należy przechowywać poza zasięgiem dzieci.
• Dzieci i zwierzęta domowe nie powinny znajdować się w pobliżu urządzenia, gdy jego drzwi są otwarte.

1.2 Instalacja

• Usunąć wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Nie instalować ani nie używać urządzenia w miejscach, w których temperatura spada poniżej 0°C.
• Postępować zgodnie z instrukcją instalacji dostarczoną wraz z urządzeniem.
• Należy zadbać o to, by struktury znajdujące się nad urządzeniem i w jego pobliżu spełniały odpowiednie wymogi bezpieczeństwa.

Podłączenie do sieci elektrycznej

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Urządzenie musi być uziemione.
• Należy upewnić się, że informacje o podłączeniu elektrycznym podane na tabliczce znamionowej są zgodne z parametrami instalacji zasilającej. W przeciwnym razie należy skontaktować się z elektrykiem.
• Należy zawsze używać prawidłowo zamontowanych gniazd sieciowych z uziemieniem.
• Nie stosować rozgałęźników ani przedłużaczy.
• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić przedstawicielowi serwisu lub wykwalifikowanemu elektrykowi.
• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.
• Odłączając urządzenie nie ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.
• Nie dotykać przewodu zasilającego ani wtyczki mokrymi rękoma.
• Urządzenie spełnia wymogi dyrektyw EWG.

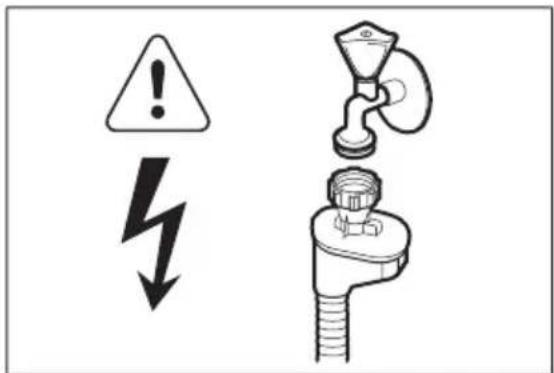

Podłączenie do sieci wodociągowej

• Należy zwrócić uwagę, aby nie uszkodzić węży wodnych.
• Przed podłączeniem urządzenia do nowych rur lub do rur, których nie używano przez dłuższy czas, należy zapewnić przepływ wody i odczekać, aż będzie ona czysta.
• Przy pierwszym uruchomieniu urządzenia należy sprawdzić, czy nie ma wycieków.
• Wąż dopływowy wyposażono w zawór bezpieczeństwa i ścianki z wewnętrznym przewodem zasilającym.

Niebezpieczne napięcie.

- W razie uszkodzenia węża dopływowego należy natychmiast wyjąć wtyczkę z gniazda elektrycznego. Należy skontaktować się z punktem serwisowym w celu wymiany węża dopływowego.

1.3 Przeznaczenie

- To urządzenie jest przeznaczone do użytku w gospodarstwie domowym oraz do podobnych zastosowań, np.:

– Kuchnie w obiektach sklepowych, biurowych oraz innych placówkach pracowniczych

- Gospodarstwa rolne

– Klienci hoteli, moteli i innych obiektów mieszkalnych

- Obiekty noclegowe.

OSTRZEŻENIE!

Niebezpieczeństwo odniesienia obrażeń ciała, oparzenia, porażenia prądem lub pożaru.

- Nie zmieniać parametrów technicznych urządzenia.

- Noże oraz inne ostre sztućce należy wkładać do kosza na sztućce ostrzami skierowanymi w dół lub poziomo.

- Nie pozostawiać otwartych drzwi urządzenia bez nadzoru, aby nie dopuścić do potknięcia się o drzwi.

- Nie siadać ani nie stawać na otwartych drzwiach urządzenia.

- Detergenty do zmywarki są niebezpieczne. Należy przestrzegać instrukcji bezpieczeństwa podanych na opakowaniu detergentu.

- Nie pić wody z urządzenia ani nie bawić się nią.

- Nie wyjmować naczyń z urządzenia przed zakończeniem programu. Na naczyniach może znajdować się detergent.

- Po otwarciu drzwi w czasie pracy urządzenia może dojść do uwolnienia gorącej pary.

- Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.

- Do czyszczenia urządzenia nie wolno używać wody pod ciśnieniem ani pary wodnej.

1.4 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń lub uduszeniem.

- Odłączyć urządzenie od źródła zasilania.

- Odciąć przewód zasilający i wyrzucić go.

- Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia w urządzeniu.

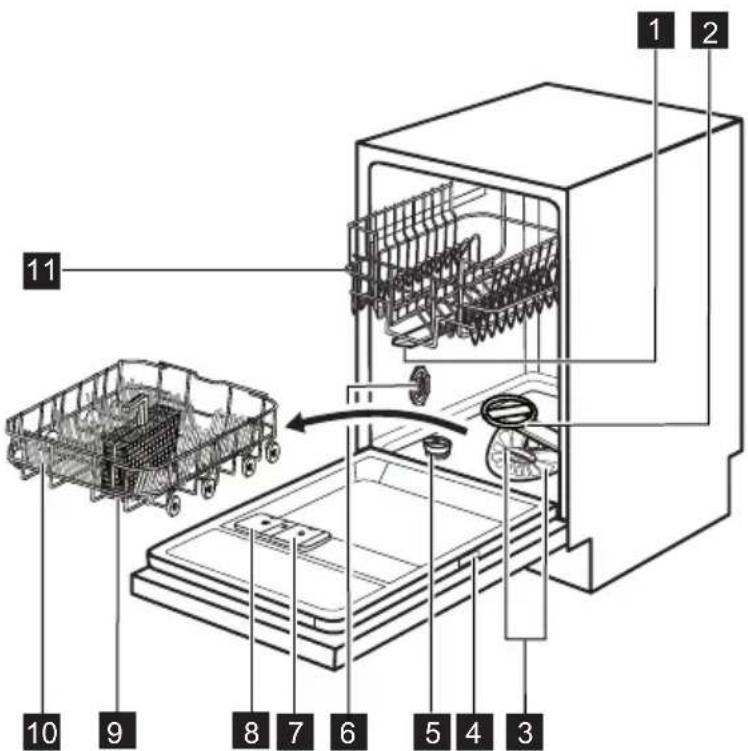

2. OPIS URZĄDZENIA

1 Górne ramię spryskujące
2 Dolne ramię spryskujące
3 Filtry
4 Tabliczka znamionowa
5 Zbiornik soli

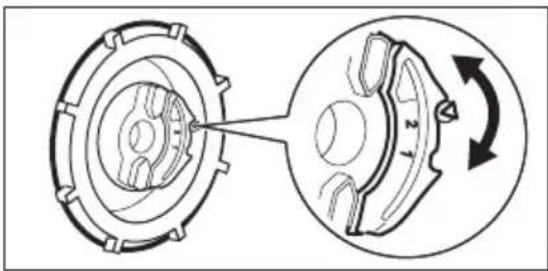

6 Pokrętło ustawienia twardości wody

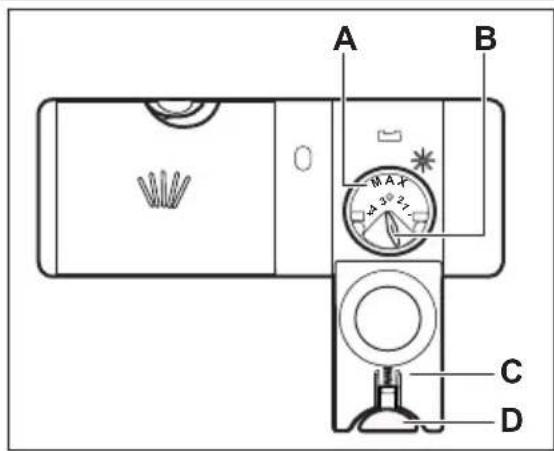

7 Dozownik płynu nabłyszczającego

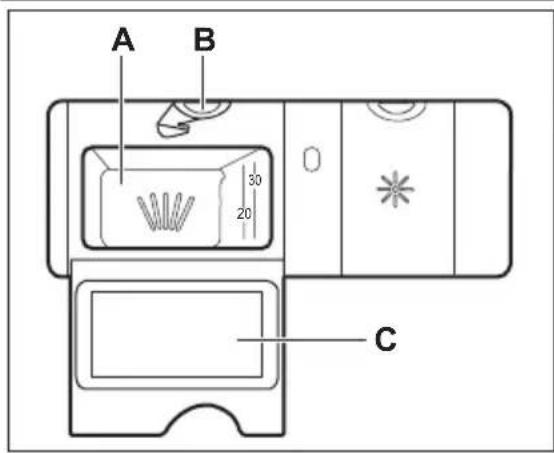

8 Dozownik detergentu
9 Kosz na sztućce
10 Dolny kosz
11 Górny kosz

• Gdy program zostanie uruchomiony, włączy się czerwone światło, które będzie widoczne aż do zakończenia programu.
• Po zakończeniu programu włączy się zielone światło.
• W razie wystąpienia usterki urządzenia, czerwone światło miga.

Wiązka światła Beam-on-Floor zgaśnie po wyłączeniu urządzenia.

2.1 Beam-on-Floor

System Beam-on-Floor wyświetla wiązkę światła na podłodze przed drzwiami urządzenia.

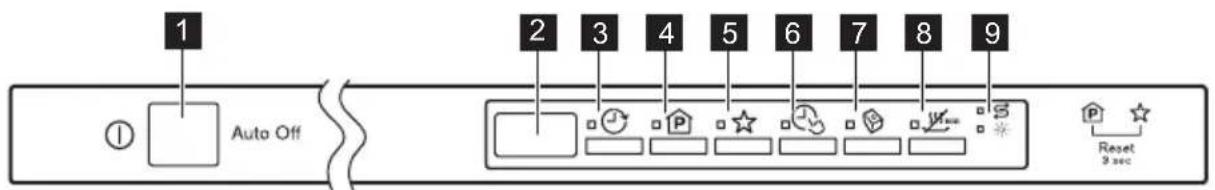

3. PANEL STEROWANIA

1 Przycisk wł./wył.
2 Wyświetlacz
3 Przycisk Delay
4 Przycisk Program
5 Przycisk MyFavourite

6 Przycisk TimeSaver
7 Przycisk Multitab
8 Przycisk EnergySaver
9 Wskaźniki

Wskaźniki Opis
S	Wskaźnik soli. Podczas trwania programu wskaźnik ten jest zawsze wyłączony.
*	Wskaźnik płynu nabłyszczającego. Podczas trwania programu wskaźnik ten jest zawsze wyłączony.

4. PROGRAMY

Program Stopień zabrudzenia		Fazy programu	Opcje
	Rodzaj załadunku
P11)ECO50°	ŚrednieNaczynia stołowe i sztućce	Zmywanie wstępneZmywanie w temperatu-rze 50°CPlukaniaSuszenie	TimeSaverEnergySaver
P22)AUTOAutoFlex45°-70°	DowolneNaczynia stołowe, sztućce, garnki i patel-nie	Zmywanie wstępneZmywanie w temperatu-rze od 45°C do 70°CPlukaniaSuszenie	EnergySaver
P33)Intensive70°	DużeNaczynia stołowe, sztućce, garnki i patel-nie	Zmywanie wstępneZmywanie w temperatu-rze 70°CPlukaniaSuszenie	TimeSaverEnergySaver
P41 Hour55°	ŚrednieNaczynia stołowe i sztućce	Zmywanie w temperatu-rze 55°CPlukania
P54)QuickPlus60°	ŚwieżeNaczynia stołowe i sztućce	Zmywanie w temperatu-rze 60°CPlukania
P65)Rinse & Hold	Dowolne Zmywanie wstępne

1) W tym programie uzyskuje się największą efektywność zużycia wody i energii elektrycznej podczas zmywania średnio zabrudzonych naczyń i sztućców. (Jest to standardowy program dla ośrodków przeprowadzających testy).

2) Urządzenie rozpoznaje stopień zabrudzenia oraz ilość naczyń znajdujących się w koszach. Automatycznie reguluje temperaturę i ilość wody, a także zużycie energii oraz czas trwania programu.
3) Ten program obejmuje fazę płukania w wysokiej temperaturze, aby zapewnić większą higienę zmywania naczyń. Podczas płukania temperatura pozostaje na poziomie 70°C przez co najmniej 10 minut.
4) Program ten umożliwia zmywanie świeżo zabrudzonych naczyń. Program pozwala w krótkim czasie uzyskać dobre efekty zmywania.
5) Program ten służy do szybkiego płukania naczyń. Zapobiega to zasychaniu resztek jedzenia na naczyniach i powstawaniu przykrych zapachów. W tym programie nie należy stosować detergentów.

Parametry eksploatacyjne

Program1)	Czas trwania(min)	Zużycie energii(kWh)	Zużycie wody(l)
P1ECO50°	189 0.79 8.5
P2AUTOAutoFlex45°-70°	40 - 150 0.5 - 1.1 6 - 11
P3[AGBX]Intensive70°	130 - 150 1.1 - 1.2 10 - 11
P41 Hour55°	40 - 50 1.0 - 0.9 9 - 10
P5 30 0.8 7QuickPlus60°
P6Rinse & Hold	14 0.1 3

1) Podane wartości mogą ulec zmianie w zależności od ciśnienia i temperatury wody, zmian w napięciu zasilania, użytych opcji oraz ilości naczyń.

Informacje dla ośrodków przeprowadzających testy

Aby uzyskać więcej informacji na temat wyników testu, należy wysłać wiadomość e-mail na adres: [e-mail]

Należy zapisać numer produktu (PNC) podany na tabliczce znamionowej.

5. OPCJE

Opcje należy włączyć lub wyłączyć przed rozpoczęciem programu. Opcji nie można włączyć ani wyłączyć w czasie trwania programu.

Wybierając jedną lub większą liczbę opcji, należy upewnić się, że przed rozpo-częciem programu włączą się odpowiednie wskaźniki.

5.1 MyFavourite

Ta opcja umożliwia ustawienie i zapisanie w pa- mięci najczęściej używanego programu.

Jednocześnie można zapisać tylko jeden program. Wprowadzenie nowego ustawienia powoduje anulowanie poprzedniego.

Zapisywanie programu w pamięci

1. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.
2. Wybrać program do zapisania w pamięci. Można również ustawić opcje działające z danym programem. Nie jest możliwe zapisanie w pamięci opcji Multitab i Delay.
3. Nacisnąć i przytrzymać przycisk MyFavourite, aż odpowiedni wskaźnik zacznie świecić w sposób ciągły.

Ustawianie programu MyFavourite

1. Naciskać przycisk MyFavourite, aż wskaźniki oraz opcje odpowiadające programowi My-Favourite zostaną włączone.
2. Na wyświetlaczu będą pokazywane numer oraz czas trwania programu.

5.2 TimeSaver

Ta opcja powoduje zwiększenie ciśnienia oraz temperatury wody. Fazy zmywania i suszenia zostają skrócone. Całkowity czas trwania programu skraca się o około 50%.

Rezultaty zmywania są takie same, jak w przypadku programu o standardowym czasie trwania. Jedynie skuteczność suszenia może być niższa.

Włączanie opcji TimeSaver

1. Nacisnąć przycisk TimeSaver. Włączy się odpowiedni wskaźnik. Czas trwania programu podawany na wyświetlaczu zostanie zaktualizowany.
2. Jeśli opcja nie działa z danym programem, odpowiedni wskaźnik mignie szybko trzy razy, a następnie zgaśnie.

5.3 Multitab

Tę opcję można włączyć jedynie stosując wielos-kładnikowe tabletki z detergentem.

Opcja ta zatrzymuje doprowadzanie płynu nabły- szczającego i soli. Odpowiednie wskaźniki są wyłączone.

Czas trwania programu może się wydłużyć.

Włączanie opcji Multitab

1. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.
2. Nacisnąć przycisk Multitab – zaświeci się odpowiedni wskaźnik.
   Opcja pozostanie włączona do chwili wyłączenia jej przez użytkownika. Nacisnąć przycisk Multitab – odpowiedni wskaźnik zgaśnie.

Po zaprzestaniu korzystania z wieloskładnikowych tabletek z detergentem przed rozpoczęciem stosowania oddzielnie detergentu, płynu nabłyszczającego i soli do zmywarek należy wykonać następujące czynności:

1. Wyłączyć opcję Multitab.
2. Ustawić najwyższy poziom zmiękczania wody.
3. Upewnić się, że zbiornik soli oraz dozownik płynu nabłyszczającego są pełne.
4. Uruchomić najkrótszy program z fazą płukania, bez detergentu i bez naczyń.
5. Ustawić poziom zmiękczania wody odpowiednio do twardości wody doprowadzanej do urządzenia.
6. Wyregulować dozowanie płynu nabłyszcza- jącego.

5.4 EnergySaver

Ta opcja umożliwia zmniejszenie temperatury w ostatniej fazie suszenia.

Użycie tej opcji powoduje zmniejszenie zużycia energii (do 25%) i skrócenie czasu trwania programu.

Po zakończeniu programu naczynia mogą być mokre.

Włączanie opcji EnergySaver

1. Nacisnąć przycisk EnergySaver. Włączy się odpowiedni wskaźnik. Czas trwania programu podawany na wyświetlaczu zostanie zaktualizowany.
2. Jeśli opcja nie działa z danym programem, odpowiedni wskaźnik mignie szybko trzy razy, a następnie zgaśnie.

5.5 Sygnały dźwiękowe

Sygnały dźwiękowe są emitowane po wystąpienia usterki urządzenia lub regulacji poziomu zmiękczenia wody. Tych sygnałów dźwiękowych nie można wyłączyć.

Sygnał dźwiękowy może być również emitowany po zakończeniu programu. Domyślnie ten sygnał jest wyłączony, ale można go włączyć.

Włączanie sygnału dźwiękowego zakończenia programu

1. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.
2. Włączyć funkcję Reset.
3. Nacisnąć jednocześnie i przytrzymać przyciski Program i MyFavourite aż wskaźniki funkcji Delay, Program i MyFavourite zaczną mi gać.
4. Nacisnąć przycisk MyFavourite.
5. Wskaźniki Delay i Program wyłączą się.
6. Wskaźnik MyFavourite nadal będzie mi-gał.

- Na wyświetlaczu pojawi się aktualne ustawienie.

16

Sygnał dźwiękowy włączony.

0b

Sygnał dźwiękowy wyłączony.

1. Nacisnąć przycisk MyFavourite, aby zmienić ustawienie.
2. Nacisnąć przycisk wł./wył., aby wyłączyć urządzenie i potwierdzić ustawienie.

6. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy ustawiony poziom zmiekczania wody odpowiada twardości wody doprowadzanej do urządzenia. Jeśli nie, należy ustawić poziom zmiekczania wody. Skontaktować się z miejscowym zakładem wodociągowym, aby ustalić stopień twardości wody doprowadzanej do urządzenia.
2. Napełnić zbiornik soli.
3. Napełnić dozownik płynu nabłyszczającego.

4. Otworzyć zawór wody.

5. W urządzeniu mogą znajdować się pozostałości z procesu produkcyjnego. Aby je usunąć, należy uruchomić program. Nie należy stosować detergentu ani umieszczać naczyń w koszach.

Aby zastosować wieloskładnikowe tabletki z detergentem, należy włączyć funkcję Multitab.

6.1 Regulacja zmiękczania wody

Twardość wody				Regulacja zmiekszania wody
Stopnie niemieckie (°dH)	Stopnie francuskie (°fH)	mmol/l Stopnie Clarke'a		ręczna elektro-niczna
51 - 70 91 - 125 9.1 - 12.5 64 - 88				21)	10
43 - 50 76 - 90 7.6 - 9.0 53 - 63				21)	9
37 - 42 65 - 75 6.5 - 7.5 46 - 52				21)	8
29 - 36 51 - 64 5.1 - 6.4 36 - 45				21)	7
23 - 28 40 - 50 4.0 - 5.0 28 - 35				21)	6
19 - 22 33 - 39 3.3 - 3.9 23 - 27				21)	51)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 1 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 1 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 1 2
< 4	< 7	< 0.7	< 5	12)	12)

1) Ustawienie fabryczne.
2) Przy tym poziomie nie stosować soli.

Poziom zmiękczania wody należy usta- wić ręcznie oraz elektronicznie.

Regulacja ręczna

Ustawić pokrętło ustawienia twardości wody w pozycji 1 lub 2.

Regulacja elektroniczna

1. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.
2. Włączyć funkcję Reset.
3. Nacisnąć jednocześnie i przytrzymać przyci- ski Program i MyFavourite aż wskaźniki funk- cji Delay, Program i MyFavourite zaczną mi- gać.
4. Nacisnąć przycisk Delay.

- Wskazniki Program i MyFavourite wyłączą się.

• Wskaźnik Delay nadal będzie migał.
• Sygnały dźwiękowe zostaną włączone (przykład: pięć sygnałów przerywanych = poziom 5).

• Na wyświetlaczu będzie widoczne ustawienie zmiękczacza wody (przykład: 5 L = poziom 5).

• Nacisnąć kilkakrotnie przycisk Delay, aby zmienić ustawienie.

• Nacisnąć przycisk wł./wył., aby wyłączyć urządzenie i potwierdzić ustawienie.

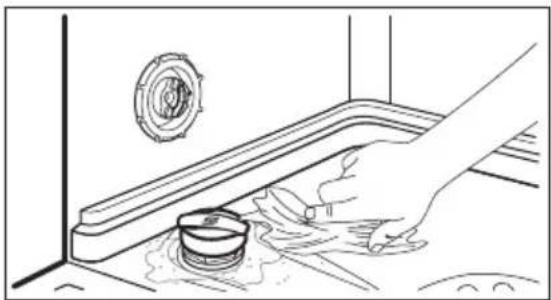

6.2 Napełnianie zbiornika soli

1. Obrócić pokrywkę w lewo i otworzyć zbiornik soli.
2. Włać 1 litr wody do zbiornika soli (tylko za pierwszym razem).
3. Napełnić zbiornik soli solą do zmywarek.
4. Usunąć sól rozsypaną wokół otworu zbiornika soli.
5. Obrócić pokrywkę w prawo, aby zamknąć zbiornik soli.

UWAGA!

Podczas napełniania zbiornika soli może się z niego wydostawać woda i sól. Zagrożenie wystąpieniem korozji. Aby tego uniknąć, po napełnieniu zbiornika soli należy uruchomić program.

6.3 Napełnianie dozownika płynu nabłyszczającego

1. Nacisnąć przycisk zwalniający (D), aby otworzyć pokrywę (C).
2. Napełnić dozownik płynu nabłyszczającego (A) najwyżej do poziomu oznaczenia „max”.
3. Rozlany płyn nabłyszczający należy usunąć za pomocą chłonnej szmatki, aby zapobiec powstaniu zbyt dużej ilości piany.
4. Zamknąć pokrywę. Upewnić się, że przycisk zwalniający jest odpowiednio zablokowany.

Dozowanie płynu nabłyszczającego można wyregulować za pomocą pokrętła (B) pomiędzy pozycją 1 (najmniejsza ilość) a pozycją 4 (największa ilość).

7. CODZIENNA EKSPLOATACJA

1. Otworzyć zawór wody.
2. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.
3. Jeśli wskaźnik soli jest włączony, należy napełnić zbiornik soli.

4. Jeśli wskaźnik płynu nabłyszczającego jest włączony, napełnić dozownik płynu nabłyszczającego.

5. Załadować kosze.

6. Dodać detergent.
7. Ustawić i uruchomić odpowiedni program dla określonego rodzaju naczyń i poziomu zabrudzenia.

7.1 Stosowanie detergentu

1. Nacisnąć przycisk zwalniający (B), aby otworzyć pokrywę (C).
2. Umieścić detergent w przegródce oznaczonej symbolem (A).
3. Jeśli program przewiduje fazę zmywania wstępnego, umieścić niewielką ilość detergentu na wewnętrznej stronie drzwi urządzenia.
4. W razie korzystania z tabletek do zmywarek, włożyć tabletkę do przegródki (A).
5. Zamknąć pokrywę. Upewnić się, że przycisk zwalniający jest odpowiednio zablokowany.

7.2 Ustawianie i uruchamianie programu

Funkcja Auto Off

Aby zmniejszyć zużycie energii, funkcja ta po upływie kilku minut automatycznie wyłącza urządzenie w następujących przypadkach:

• Jeśli nie zamknięto drzwi urządzenia w celu włączenia programu.
• Po zakończeniu programu.

Funkcja Reset

Dla niektórych ustawień konieczne jest włączenie trybu użytkownika.

Aby przejść do trybu użytkownika, należy włączyć funkcję Reset.

1. Nacisnąć jednocześnie i przytrzymać przyciski Program i MyFavourite, aż na wyświetlaczu pojawi się oznaczenie programu P1.

Uruchamianie programu bez opóźnienia

1. Otworzyć zawór wody.
2. Nacisnąć przycisk wł./wył., aby włączyć urządzenie. Na wyświetlaczu będą pokazywane numer oraz czas trwania ostatnio ustawionego programu.

3. Ustawić program.

4. Aby włączyć ostatnio ustawiony program, zamknąć drzwi urządzenia.

5. Aby ustawić program MyFavourite, należy nacisnąć przycisk MyFavourite.

6. Aby ustawić inny program, należy nacisnąć kilkakrotnie Program, aż na wyświetlaczu będą naprzemiennie pokazywane numer oraz czas trwania ustawianego programu. W razie potrzeby można ustawić opcje odpowiednie dla danego programu.

7. Zamknąć drzwi urządzenia. Nastąpi uruchomienie programu. Czas trwania programu będzie odliczany skokowo co 1 minutę.

Uruchamianie programu z opóźnieniem

1. Ustawić program.

2. Nacisnąć kilkakrotnie przycisk Delay, aż na wyświetlaczu pojawi się żądany czas opóźnienia (od 1 do 24 godzin).

3. Na wyświetlaczu będą naprzemiennie po-kazywane numer, czas trwania oraz czas opóźnienia programu.

4. Włączy się wskaźnik Delay.

5. Zamknąć drzwi urządzenia. Rozpocznie się odliczanie czasu.

- Po zakończeniu odliczania program roz-pocznie się automatycznie.

Otwieranie drzwi w trakcie pracy urządzenia

Po otwarciu drzwi urządzenie przestaje pracować. Po zamknięciu drzwi urządzenie będzie kontynuować pracę od momentu, w którym została przerwana.

Anulowanie opóźnienia rozpoczęcia programu w trakcie odliczania

Włączyć funkcję Reset.

Po anulowaniu opóźnienia rozpoczęcia programu należy ponownie ustawić program.

Anulowanie programu

Włączyć funkcję Reset.

Przed uruchomieniem nowego programu należy upewnić się, że w dozowniku znajduje się detergent.

Po zakończeniu programu

Po zakończeniu programu na wyświetlaczu pojawi się 0:00.

1. Nacisnąć przycisk wł./wył. lub poczekać, aż funkcja Auto Off automatycznie wyłączy urządzenie.
2. Zakręcić zawór wody.

Ważne

• Przed wyjęciem naczyń z urządzenia należy poczekać, aż ostygną. Gorące naczynia łatwo ulegają uszkodzeniu.
• Należy najpierw wyjmować naczynia z dolnego, a następnie z górnego kosza.
• Na ściankach i drzwiach urządzenia może znajdować się woda. Stal nierdzewna schładza się szybciej niż naczynia.

8.1 Zmiękczanie wody

Twarda woda zawiera dużo minerałów, które mogą uszkodzić urządzenie oraz sprawić, że efekty zmywania będą niezadowalające. Zmiękczacz wody neutralizuje te minerały.

Sól do zmywarek utrzymuje zmiękczacz wody w czystości oraz w odpowiednim stanie. Istotne jest ustawienie właściwego poziomu zmiękczania wody. Zapewnia to stosowanie odpowiedniej ilości soli do zmywarek i wody przez zmiękczacz wody.

8.2 Stosowanie soli, płynu nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn nabły- szczający i detergent do zmywarek. Inne pro- dukty mogą uszkodzić urządzenie.
• Płyn nabłyszczający jest dozowany podczas ostatniej fazy płukania i zapobiega powstawaniu smug i plam na naczyniach podczas ich suszenia.
• Tabletki wieloskładnikowe zawierają detergent, płyn nabłyszczający oraz inne dodatki. Należy sprawdzić, czy tabletki te można stosować przy danej twardości wody. Należy zapoznać się z instrukcją na opakowaniu produktu.
  Stosując tabletki mimo nieodpowiedniej twardości wody, należy również stosować sól do zmywarek. Najpierw należy włączyć funkcję Multitab, a następnie ustawić zmiękczanie wody odpowiednie do twardości wody doprowadzanej do urządzenia i użyć soli do zmywarek.
• Tabletki z detergentem nie rozpuszczają się całkowicie w trakcie krótkich programów. Zaleca się stosowanie tabletek przy długich programach, aby zapobiec osadzaniu się detergentu na naczyniach.

Nie używać większej ilości detergentu niż zalecana. Postępować zgodnie ze wskazówkami podanymi na opakowaniu detergentu.

8.3 Ładowanie koszy

Przykłady załadunku koszy przedstawiono w dołączonej broszurze.

• W urządzeniu należy zmywać przedmioty, które są przystosowane do zmywania w zmywarkach.
• Nie wkładać do urządzenia elementów wykonanych z drewna, rogu, aluminium, cynołowiu i miedzi.
• Nie wkładać do urządzenia przedmiotów, które mogą pochłaniać wodę (gąbki, ściereczki).
• Usunąć z naczyń resztki jedzenia.
• Aby ułatwić usuwanie pozostałości przypalonych potraw, należy zamoczyć naczynia w wodzie przed ich umieszczeniem w urządzeniu.
• Wklęsłe elementy (kubki, szklanki i miski) układać otworami w dół.
• Upewnić się, że naczynia i sztućce nie przylegają do siebie. Wymieszać łyżki z innymi sztućcami.
• Upewnić się, że szklanki nie stykają się ze sobą
• Małe elementy umieścić w koszu na sztućce.
• Lekkie elementy umieścić w koszu górnym. Upewnić się, że nie będą się one przemieszczać.
• Przed uruchomieniem programu upewnić się, że ramiona spryskujące mogą się swobodnie obracać.

8.4 Przed rozpoczęciem programu

Upewnić się, że:

• filtry są czyste i prawidłowo założone;
• ramiona spryskujące nie są zatkane;
• ułożenie naczyń i przyborów kuchennych w koszach jest prawidłowe;
• program jest odpowiedni dla danego rodzaju załadunku i stopnia zabrudzenia;
• zastosowano prawidłową ilość detergentu;
• w zmywarce znajduje się sól do zmywarek i płyn nabłyszczający (chyba że stosowane są wieloskładnikowe tabletki z detergentem);
• pokrywka zbiornika soli nie jest poluzowana.

9. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Przed przeprowadzeniem konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

Brudne filtry i zapchane ramiona spryskujące pogarszają efekt zmywania.

Należy je regularnie sprawdzać i w razie potrzeby wyczyścić.

9.1 Czyszczenie filtrów

1. Obrócić filtr (A) przeciwnie do ruchu wska- zówek zegara i wyjąć go.

2. Aby rozebrać filtr (A), należy rozdzielić części (A1) i (A2).

3. Wyjąć filtr (B).

4. Przeplukać filtry woda.

5. Umieścić filtr (B) w pierwotnym położeniu. Sprawdzić, czy jest zamontowany prawidłowo pod dwoma zaczepami (C).

6. Złożyć filtr (A) i umieścić go w pierwotnym położeniu w filtrze (B). Obrócić zgodnie z ruchem wskazówek zegara, aż się zablokuje.

Nieprawidłowe położenie filtrów może skutkować niezadowalającymi efektami zmywania i uszkodzeniem urządzenia.

9.2 Czyszczenie ramion spryskujących

Nie wolno wyjmować ramion spryskujących.

Jeżeli otwory w ramionach spryskujących są za- tkane, zabrudzenia należy usunąć przy pomocy cienkiego i zaostrzonego przedmiotu.

9.3 Czyszczenie obudowy

Wyczyścić urządzenie za pomocą wilgotnej szmatki.

Stosować wyłącznie neutralne środki do czy- szczenia. Nie używać produktów ściernych, my- jek do szorowania ani rozpuszczalników.

10. ROZWIAZYWANIE PROBLEMÓW

Zmywarka nie daje się uruchomić lub przestaje działać podczas zmywania.

Przed skontaktowaniem się z serwisem należy zapoznać się z poniższymi informacjami, które mogą być pomocne w rozwiązaniu problemu.

Przy niektórych usterkach na wyświetlaczu pojawia się kod alarmowy:

• ,10 - Urządzenie nie napełnia się woda.

• ,20 - Urządzenie nie odpompowuje wody.
• ,30 - Włączyło się zabezpieczenie przed za- laniem.

OSTRZEŻENIE!

Przed przystąpieniem do sprawdzenia należy wyłączyć urządzenie.

Problem Możliwe rozwiązanie
Urządzenie nie włącza się. Upewnić się, że wtyczka przewodu zasilającego jest włożona do gniazdka.
Upewnić się, że bezpiecznik w skrzynce bezpieczników nie jest uszkodzony.
Program nie uruchamia się. Upewnić się, że drzwi urządzenia są zamknięte.
Jeśli wybrano opóźnienie rozpoczęcia programu, należy je anulować lub poczekać do końca odliczania czasu.
Urządzenie nie napełnia się woda. Sprawdzić, czy zawór wody jest otwarty.
Upewnić się, że ciśnienie wody nie jest zbyt niskie.W tym celu należy skontaktować się z miejscowym zakładem wodociągowym.
Sprawdzić, czy zawór wody nie jest zatkany.
Upewnić się, że filtr w wężu dopływowym nie jest za-tkany.
Upewnić się, że wąż dopływowy nie jest zagięty lub przygnieciony.
Urządzenie nie wypompowuje wody. Sprawdzić, czy syfon zlewozmywaka nie jest zatka-ny.
Upewnić się, że wąż spustowy nie jest zagięty lub przygnieciony.
Włączyło się zabezpieczenie przed za-laniem.	Zamknąć zawór wody i skontaktować się z punktem serwisowym.

Po sprawdzeniu włączyć urządzenie. Program zostanie wznowiony od momentu, w którym został przerwany.

W razie ponownego wystąpienia problemu należy skontaktować się z punktem serwisowym.

Jeśli na wyświetlaczu pojawią się inne kody alarmowe, należy skontaktować się z punktem serwisowym.

10.1 Efekty zmywania i suszenia są niezadowalające

Białawe smugi lub niebieskawy nalot na szklankach i naczyniach

• Zbyt duża dawka płynu nabłyszczającego. Obrócić pokrętło regulacji dozowania płynu nabłyszczającego, aby zmniejszyć dozowanie.
• Użyto zbyt dużo detergentu.

Plamy i ślady po odparowanych kroplach wody na szklankach i naczyniach.

• Zbyt mała dawka płynu nabłyszczającego. Obrócić pokrętło regulacji dozowania płynu nabłyszczającego, aby zwiększyć dozowanie.
• Przyczyną może być jakość detergentu.

Naczynia są mokre

• Program nie posiada fazy suszenia lub temperatura w fazie suszenia jest zbyt niska.
• Dozownik płynu nabłyszczającego jest pusty.
• Przyczyną może być jakość płynu nabłyszczającego.
• Przyczyną może być jakość wieloskładnikowych tabletek z detergentem. Należy wypróbować inną markę lub włączyć dozownik płynu nabłyszczającego i zastosować płyn nabłyszczający wraz z wieloskładnikowymi tabletkami z detergentem.

Patrz: „Porady i wskazówki”, gdzie omówiono inne możliwe przyczyny.

10.2 Włączanie dozownika płynu nabłyszczającego

Dozownik płynu nabłyszczającego można włączyć tylko wtedy, gdy opcja Multitab jest aktywna.

1. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.
2. Włączyć funkcję Reset.
3. Nacisnąć jednocześnie i przytrzymać przyciski Program i MyFavourite aż wskaźniki funkcji Delay, Program i MyFavourite zaczną migać.

4. Nacisnąć przycisk Program.

5. Wskaźniki Delay i MyFavourite wyłączą się.

6. Wskaźnik Program nadal będzie migał.
7. Na wyświetlaczu pojawi się aktualne ustawienie.

0d

Dozownik płynu nabłyszczającego wyłączony.

Id

Dozownik płynu nabłyszczającego włączony.

1. Nacisnąć przycisk Program, aby zmienić ustawienie.
2. Nacisnąć przycisk wł./wył., aby wyłączyć urządzenie i potwierdzić ustawienie.
3. Wyregulować dozowanie płynu nabłyszcza- jącego.
4. Napełnić dozownik płynu nabłyszczającego.

11. DANE TECHNICZNE

Wymiary Wysokość/szerokość/głębokość (mm)		446 / 818 - 898 / 550
Podłączenie do sieci elektrycznej	Patrz tabliczka znamionowa.
Napięcie 220-240 V
Częstotliwość 50 Hz
Ciśnienie doprowadzanej wody	Min./maks. (bar/MPa) (0.5 / 0.05 ) / (8 / 0.8 )
Dopływ wody1)	Zimna lub ciepła woda2)	maks. 60°C
Pojemność Liczba standardowych nakryć 9
Pobór mocy Tryb włączenia 0.10 W
	Tryb wyłączenia 0.10 W

1) Podłączyć wąż dopływowy do zaworu z gwintem 3/4".

2) Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecznych, elektrowni wiatrowych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

12. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem ✉ należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko

naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
