INSTRUKCJA OBSŁUGI BPK-12H BEKO

Klimatyzator Przenośny

Dane techniczne

Model		BPK-12C	BPK-12H
Moc chłodnicza (W)		3520	3520
Moc grzewcza (W)		/	3220
Przepływ powietrza (m3/godz.)		450	450
Zasilanie (V/Hz)		220-240/50	220-240/50
Znamionowa moc wejściowa (W)	Chłodzenie	1340	1340
	Ogrzewanie	/	1190
Znamionowy pobór prądu (A)	Chłodzenie	5.9	5.9
	Ogrzewanie	/	5.6
Nazwa chłodziwa		R410A	R410A
Wymiary zewnętrzne (mm)		460*846*420	460*846*420
Waga netto (kg)		32	32.5
Szum (dB)		56	56
Klasa klimatyczna:		T1	T1
Klasa bezpieczeństwa elektrycznego		I	I

Uwagi: 1. Dane techniczne to wielkości standardowe obliczone dla znamionowych warunków pracy. W innych warunkach mogą się różnić.
2. Firma nasza energicznie wprowadza usprawnienia techniczne. Zmiany danych technicznych nie będą zapowiadane. Prosimy odczytać treść tabliczki znamionowej na klimatyzatorze.
3. Wartości znamionowe testuje się w warunkach 27/19 (We.) 35/24 (Wy.) 20/15 (We.)7/6 (Wy.).

Spis treści

Instrukcje zachowania bezpieczeństwa 1-2

Części składowe....3-4

Umiejscowienie 4-5

Panel sterowania....6

Obsługa....6-7

Pilot zdalnego sterowania....8

Spust wody 8-9

Konserwacja....10

Wykrywanie i usuwanie usterek....11

Instrukcje zachowania bezpieczeństwa

UWAGA!

• Urządzenie to przeznaczone jest do pracy wewnątrz pomieszczeń.
• Urządzenie to nie jest przeznaczone do chłodzenia serwerowni, oszklonych werand, ani pomieszczeń, w których stale wytwarza się znaczne ilości ciepła.
• Dane znamionowe zasilania: Urządzenie to musi być przyłączone do uziemionego gniazdka sieci 220-240V\~ /50Hz.
• Należy je zainstalować zgodnie z przepisami kraju, w którym jest użytkowane. W razie wątpliwości co do instalacji elektrycznej jej sprawdzenie i w razie potrzeby modyfikację należy zlecić wykwalifikowanemu elektrykowi.
• Do przyłączenia tego urządzenia do zasilania nie wolno użyć przedłużacza.
  Jeśli w pobliżu nie ma gniazdka elektrycznego, należy zlecić jego zainstalowanie uprawnionemu elektrykowi.
• Ten klimatyzator jest bezpieczny. Jednakże przy użytkowaniu go, tak jak wszystkich urządzeń elektrycznych, należy zachować ostrożność.
• Trzymajcie go poza zasięgiem dzieci.
• Nie należy go czyścić spryskując wodą, ani zanurzając go w wodzie.
• Nie należy wsadzać żadnych przedmiotów do otworów urządzenia.
• Przed czyszczeniem klimatyzatora lub jakichkolwiek jego komponentów należy odłączyć go od zasilania.

OSTRZEŻENIE!

• Nie wolno używać klimatyzatora z uszkodzonym przewodem zasilającym lub wtyczką.
• Nie należy prowadzić przewodu zasilającego ponad ostrymi krawędziami.
• Aby uniknąć zagrożenia, wymianę uszkodzonego przewodu zasilającego należy powierzyć producentowi, jego agentowi serwisowemu lub wykwalifikowanej osobie.
• Wszelkie czynności obsługowe poza regularnym czyszczeniem i wymiana filtra należy powierzyć autoryzowanemu punktowi serwisowemu. W przeciwnym razie narażacie się na utratę gwarancji.
• Warunki i procedury gwarancji oraz instrukcję korzystania z niej zamieszczono na stronie gwarancji.

Instrukcje zachowania bezpieczeństwa

Klimatyzatora nie należy używać:

Jeśli przewody w kablu zasilającym są przetarte lub odcięte.

gdy w pobliżu mogą być małe dzieci bez opieki.

Na pochylej lub nierównej powierzchni.

blisko źródła ciepła

Urządzenie to nie jest przeznaczone do samodzielnych napraw.

Jeśli zagraża mu rozlanie na nie jakiegoś płynu.

Wewnątrz pomieszczenia, gdzie narażone byłoby na działanie warunków atmosferycznych.

W warunkach stałego i znacznego zawilgocenia.

Do przyłączenia do zasilania nie należy użyć przedłużacza.

Tam, gdzie przewód zasilający może ulec uszkodzeniu.

Gdzie mogą je uszkodzić jakieś chemikalia.

Gdzie zagraża mu ingerencja przy użyciu obcych przedmiotów.

UWAGA!

Przed pierwszym uruchomieniem klimatyzatora prosimy upewnić się, że stał prosto przynajmniej przez 2 godziny przed załączeniem.

Nie należy używać klimatyzatora w temperaturach poniżej 5 °C ani powyżej 35 °C

Urządzenie to zawiera R410A. Zużytych urządzeń elektrycznych nie wolno wyrzucać do śmieci razem z innym odpadkami domowymi. Należy je oddać do miejscowego punktu zbiórki surowców wtórych, gdzie podda się je bezpiecznemu przetworzeniu.

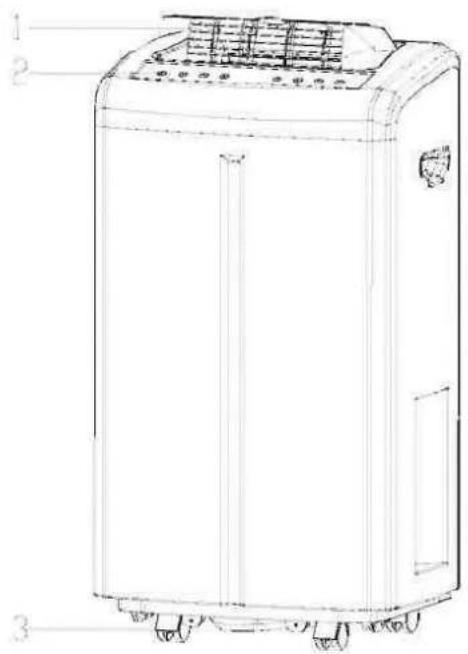

Części składowe

Przód

1. Wylot powietrza 2. Panel sterowania 3. Rolka Tyt

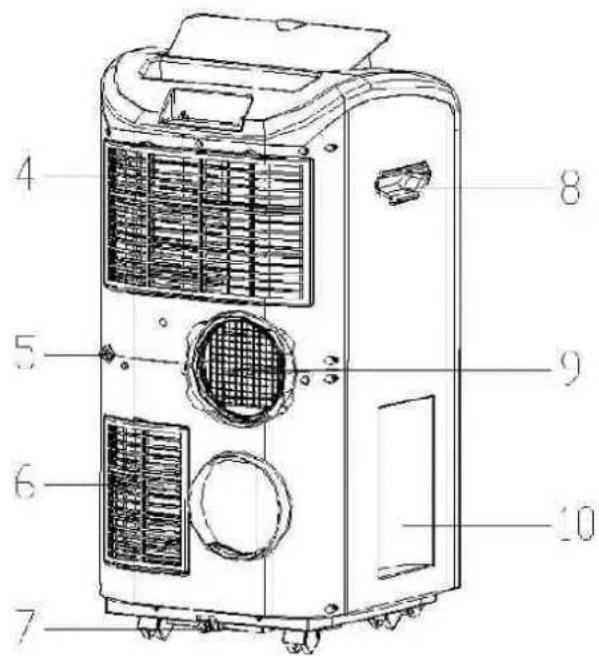

1. Ramka filtru górnego 5. Komora na przewód zasilający

2. Zakrętka korka 8. Uchwyt 9. Złącze wywiewu

3. Ramka filtru dolnego

4. Komora na wąż wywiewu

Sprawdź akcesoria do pakowania i przeczytaj instrukcję obsługi, aby dowiedzieć się jak ich używać.

1. Wąż wywiewu

2. Płytka uszczelniająca

3. Nasadka

4. Pilot zdalnego sterowania

5. Złącze spustowe (tylko dla pomp ciepła)

6. Rura spustowa (ID: 10 mm) (tylko dla pomp ciepła)

Ustawienie

Klimatyzator można łatwo przenosić z pokoju do pokoju. Należy przy tym pamiętać, że:

• Klimatyzator musi stać prosto na równej powierzchni.
• Nie należy ustawiać go koło wanny, zlewu, ani w innych miejscach stale mokrych lub wilgotnych.
• Aby zapewnić odpowiedni obieg powietrza, należy zachować co najmniej 45 cm odstęp od ścian, zasłon, firanek i źródeł ciepła.

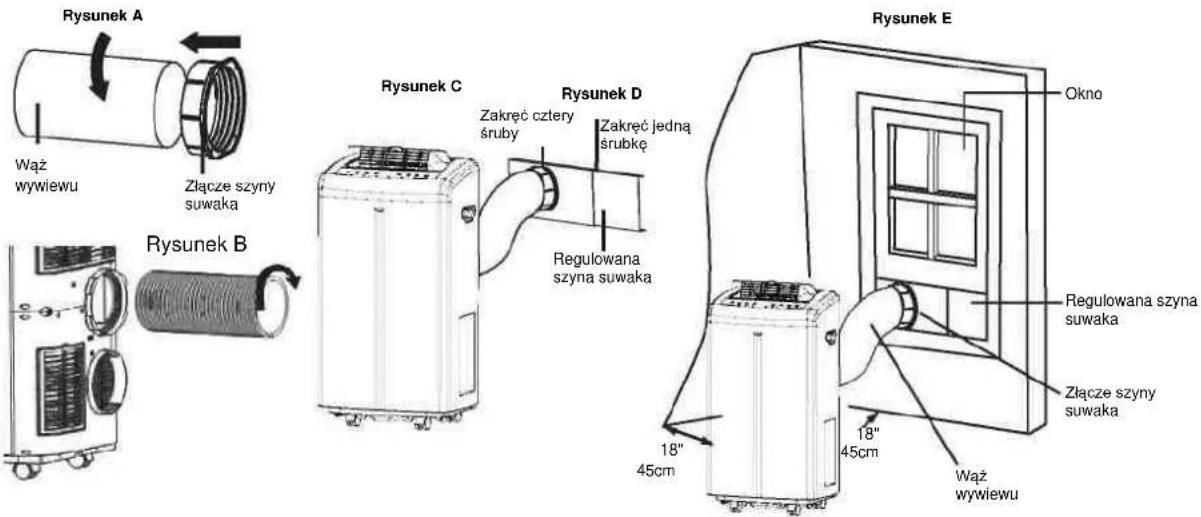

Zakładanie węża wywiewu do szyny suwaka okiennego

Uwaga: Panel okienny przeznaczony jest wyłącznie do instalowania w oknach lub drzwiach przesuwanych. Panel okienny nie jest przeznaczony do stosowania w oknach typu piwnicznego.

Krok 1:

Przymierz panel okienny do wymiarów swego okna przesuwanego. Jeśli panel jest za duży, można go skrócić piła lub podobnym narzędziem. Jeśli jest za mały, można zamówić dodatkowy panel w sklepie internetowym, aby go przedłużyć.

Krok 2.

Najpierw przykręć złącze szyny suwaka do węża wywiewu (Rysunek A), następnie wkręć wąż wywiewu w wylot powietrza umieszczony z tyłu klimatyzatora (zgodnie z ruchem wskazówek zegara) (Rysunek B).

Krok 3.

Włóż złącze szyny suwaka w regulowana szynę suwaka (Rysunek C). Rozciągnij szynę suwaka na długość odpowiadającą rozmiarowi okna (pionowemu lub poziomemu), a następnie zakręć śrubę aby zachować tę długość (Rysunek D). Upewnij się, że regulowana szyna suwaka jest dobrze dopasowana do okna i nie rusza się. Przejdź do zamykania i ryglowania okna na szynie suwaka zabezpieczonej w swym miejscu (Rysunek E).

UWAGA

Giętki wąż wywiewu można rozciągnąć od 26 cm do 149 cm w celu montażu.

Aby zminimalizować ewentualne straty w pokoju zalecamy, aby wąż był możliwie najkrótszy.

Długość tę specjalnie zaprojektowano stosownie do parametrów klimatyzatora.

Nie należy używać żadnych przedłużaczy tego węża, ani żadnych innych węży zamiast oryginalnego, może to bowiem prowadzić do zakłóceń w działaniu klimatyzatora.

Wywiewane powietrze musi swobodnie przepływać. Wszelkie przeszkody w tym przepływie mogą doprowadzić do przegrzania klimatyzatora.

Z wężem należy obchodzić się ostrożnie, aby go nie ścisnąć ani nie zgiąć.

Panel sterowania

Timer

Sleep

Up

Down

Speed

Mode

On / Off

1. POWER [ZASILANIE]: Za naciśnięciem tego przycisku załącza się i wyłącza klimatyzator. Po załączeniu klimatyzatora domyślnym trybem jego pracy jest chłodzenie z wentylatorem o niskiej prędkości.
2. TRYB: po załączeniu klimatyzatora naciska się ten przycisk, aby wybrać tryb chłodzenia, odwilgacania, wentylacji lub nagrzewania.
3. SPEED [PŘEDKOŚĆ]: po załączeniu klimatyzatora naciska się ten przycisk, aby wybrać prędkość wentylatora (automatyczna, szybką, średnią, lub wolną).
4. DOWN [MNIEJ]: w trybie chłodzenia lub nagrzewania przyciskiem tym obniża się nastawioną temperaturę w zakresie od 16 do 31°C.
5. UP [WIĘCEJ]: w trybie chłodzenia lub nagrzewania przyciskiem tym podwyższa się nastawioną temperaturę w zakresie od 16 do 31°C.
6. SLEEP [UŚPIENIE]: w trybie chłodzenia lub nagrzewania przyciskiem tym załącza się i wyłącza funkcję uśpienia.
7. TIMER [CZASOMIERZ]: gdy klimatyzator jest załączony lub w trybie gotowości, przyciskiem tym nastawia się godzinę załączenia lub wyłączenia z zakresie od 1 do 24 godzin.

Obstuga

Tryb chłodzenia

• Po załączeniu klimatyzatora domyślnym trybem jego pracy jest chłodzenie przy 22°C z wentylatorem o niskiej prędkości.
• Naciśnij "MODE", aby wybrać tryb chłodzenia, zapali się wskaźnik trybu chłodzenia.
• Naciskaj "UP" lub" DOWN" aby nastawić temperę (od 16°C do 31 °C).
• Naciśnij "SPEED", aby nastawić prędkość wentylatora (Auto, szybka, średnią lub wolną)

Tryb nagrzewania (opcja)

- Naciśnij "MODE", aby wybrać tryb nagrzewania, zapali się wskaźnik trybu nagrzewania.

• Naciskaj "UP" lub" DOWN" aby nastawić temperę (od 16°C do 31 °C).
• Naciśnij "SPEED", aby nastawić prędkość wentylatora (Auto, szybka, średnią lub wolną)

Uwaga: Przy pracy w trybie nagrzewania prosimy przyłączyć rurę spustu wody, aby ciągle usuwać wodę z urządzenia.

Tryb wentylatora

• Naciśnij "MODE", aby wybrać tryb wentylatora, zapali się wskaźnik trybu wentylatora.
• Naciśnij "SPEED", aby nastawić prędkość wentylatora (Auto, szybka, średnią lub wolną)
• Nie można nastawić funkcji temperatury i uśpienia.

Tryb odwilgacania

• Naciśnij ""MODE", aby wybrać tryb odwilgacania, zapali się wskaźnik trybu odwilgacania.
• W trybie odwilgacania nie można nastawić funkcji uśpienia, a wentylator obraca się wolno.

Tryb czasomierza

• W trybie gotowości naciśnij "TIMER", aby nastawić czas załączenia klimatyzatora. Zapali się wskaźnik czasomierza.
• Gdy klimatyzator jest załączony, naciśnij "TIMER", aby nastawić czas jego wyłączenia. Czasomierz się załączy.

Tryb uśpienia

• Za naciśnięcie przycisku "SLEEP" klimatyzator przechodzi w tryb uśpienia, domyślna wartość obrotów wentylatora to wolno.
• W trybie uśpienia w trakcie chłodzenia po pierwszej godzinie nastawiona temperatura rośnie o 1°C, po drugiej godzinie rośnie o kolejny 1°C i tak już pozostaje; w trakcie nagrzewania po pierwszej godzinie nastawiona temperatura spada o 1°, po drugiej godzinie spada o kolejny 1°C i tak już pozostaje.
• Uśpienia nie można nastawić w trybach odwilgacania i wentylatora. Sygnał napełnienia wodą, tryb gotowości klimatyzatora i zmiana trybów wyłączają uśpienie.

Zabezpieczenie sprężarki

- Trzy minuty po załączeniu lub ponownym uruchomieniu klimatyzatora rusza sprężarka.

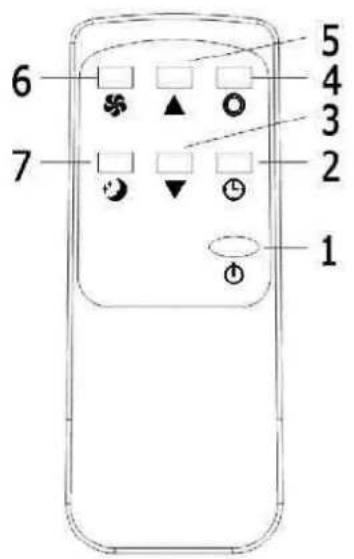

Pilot zdalnego sterowania

1. Zasilanie

2. Prędkość

3. Czasomierz

4. Uśpienie

5. Mniej

6. Tryb

7. Więcej

Spust wody

Urządzenie to wyposażone jest w system automatycznego odparowania wody. Cykl wody skroplonej chłodzi sprężarkę, co nie tylko poprawia skuteczność chłodzenia, ale także oszczędza energię.

• Gdy napełni się zbiornik wewnętrzny, na ekranie migać będzie wskaźnik napełnienia wodą, urządzenie przejdzie w tryb gotowości, odezwie się brzęczyk, sprężarka zatrzyma się i do czasu przywrócenia normalnego stanu urządzenia nie działają żadne przyciski.
• Wyciągnij korek aby spuścić wodę, wyłącz zasilanie klimatyzatora i ponownie go załącz, klimatyzator będzie działał normalnie.

Specjalne środki ostrożności przy pracy w trybie nagrzewania!

W trybie nagrzewania, jeśli chcesz używać klimatyzatora bez potrzeby opróżniania zbiornika na wodę, przyłącz rurę spustowa wody, aby ciągle usuwać z niego wodę.

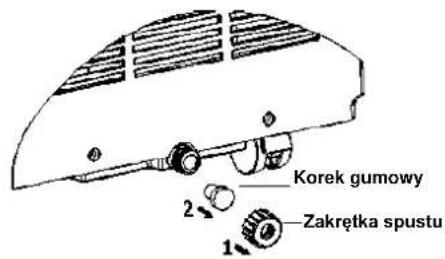

1. Zdejmij zakrętkę spustu.
2. Wyjmij korek gumowy i zachowaj go do użycia w przyszłości.

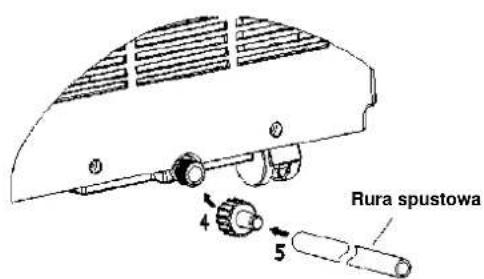

3. Założ złącze spustowe na zakrętkę spustu.
4. Założ zakrętkę spustu na wylot wody klimatyzatora.

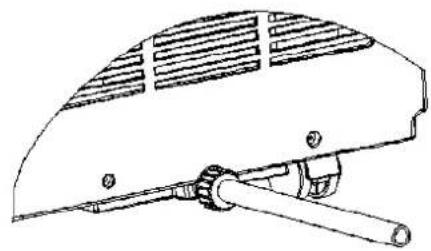

5. Przyłącz rurę spustową (ID:10mm) na wylot wody jak pokazano na rysunku i wsadż drugi koniec do zlewu.

Uwaga: Zbiornik wody musi być na wysokości wylotu wody lub niżej.

Uwaga: aby uniknąć porażenia prądem elektrycznym, przed zabiegami konserwacyjnymi lub naprawami należy wyłączyć zasilanie klimatyzatora i wyjąc wtyczkę z gniazdka.

Czyszczenie

• Prosimy wyjąć korek przed czyszczeniem.
• Klimatyzator czyści się miękką, lekko wilgotną ściereczką. Nie należy używać środków chemicznych, takich jak benzen, alkohol, benzyna, itp., w przeciwnym razie uszkodzi się powierzchnia klimatyzatora, lub nawet sam klimatyzator.
• Nie należy pryskać wodą na klimatyzator.

Filtr

• Filtry czyści sie co dwa tygodnie, jeśli zatka je kurz, sprawność klimatyzatora spada.
• Filtry myje się w cieplej wodzie z obojętnym detergentem, potem suszy się tak umyte filtry w zacienionym miejscu.

Uwaga: Nie należy uruchamiać klimatyzatora bez filtrów.

Czyszczenie sezonowe

Jeśli przez dłuższy czas klimatyzator nie będzie używany, prosimy zrobić, co następuje:

• Wyjmij górny/ dolny korek spustowy aby spuścić wodę.
• Uruchom klimatyzator na 2 godziny w trybie wentylatora, aby wysuszyć jego wnętrze.
• Wyłącz klimatyzator i wyjmij wtyczkę z gniazdka.
• Oczyć i wysusz filtry, a potem ponownie je zainstaluj.
• Wyjmij rurę wylotową i przechowaj w bezpiecznym miejscu.
• Włóż klimatyzator do worka plastykowego i wstaw w suche miejsce.

Usuwanie usterek

W następujących okolicznościach prosimy bezzwłocznie skontaktować się z punktem serwisowym.

Problem	Przyczyna	Rozwiązanie
Klimatyzator nie działa.	Brak zasilania	Załącz zasilanie
	zapala się wskaźnik napełnienia wodą	Spuść wodę
Klimatyzator często ponownie załącza się automatycznie	Bezpośrednie działanie światła słonecznego	Zaciągnij zasłony
	Otwarte są drzwi i okna, liczne źródła ciepła w pokoju.	Zamknij drzwi i okna, usuń źródła ciepła.
	Zbyt brudne filtry.	Oczyć lub wymień filtry.
	Zablokowany wlot lub wylot powietrza	Udrożnij wlot lub wylot.
Nadmierny hałas	Klimatyzator nie stoi na płaskim podłożu.	Ustaw go na płaskim i solidnym podłożu, unikaj wstrząsów.
Nie działa sprężarka.	Załączyło się zabezpieczenie sprężarki ze zwłoką czasową.	Odczekaj 3 minuty, a potem, gdy temperatura spadnie, ponownie uruchom klimatyzator.

Uwaga:

Upewnij się, że klimatyzator jest włączony bezpośrednio do gniazdka elektrycznego.

Nie używaj przedłużaczy, ani rozgałęźników.

Upewnij się, że domowa instalacja elektryczna wytrzyma zużycie prądu przez klimatyzator.

W przypadku wystąpienia nienormalnej sytuacji wyłącz klimatyzator i wyciągnij wtyczkę z gniazdka, a potem skontaktuj się z profesjonalnym elektrykiem aby uzyskać pomoc.
