INSTRUKCJA OBSŁUGI DB-90G7 Eura
Sygnalizacja akustyczna
Przewodowy
Zasilanie sieciowe
Instrukcja instalacji:
- Zaleca się, aby montażu gongu dokonała osoba posiadająca stosowne kwalifikacje i uprawnienia.
- Instalacja powinna być wykonana przewodem o przekroju od 0,5mm² do 2,5mm² o napięciu znamionowym min. 300/500V i odpowiednim w zastanych warunków.
- Gong zasilany jest napięciem sieciowym o wartości 230V AC.
- Przewód fazowy instalacji powinien być zabezpieczony przed skutkami zwarć i przeciążeń za pomocą wyłącznika nadmiarowoprądowego lub bezpiecznika topikowego o odpowiednio dobranej charakterystyce i wartości prądu znamionowego.
- Przed rozpoczęciem czynności łączeniowych, należy odłączyć napięcie zasilające. Należy upewnić się za pomocą właściwego przyrządu pomiarowego, że w instalacji panuje stan beznapięciowy.
- Zdjąć pokrywę gongu za pomocą wkrętaka płaskiego, podważając zaczep pokrywy.
- Ustalić miejsce montażu na ścianie, wykonać dwa otwory, odpowiadające otworom montażowym w podstawie i osadzić w nich kołki rozporowe.
- Przez otwór w podstawie przełożyć przewody instalacji i ją przymocować, wkręcając wkręty do osadzonych wcześniej kołków rozporowych. Należy zwrócić uwagę na prawidłowy sposób montażu podstawy, aby ułożona była w pionie.
- Odizolować końca przewodów instalacji na długości 10mm i przyłączyć je do odpowiednich zacisków.
- Założyć pokrywę i włączyć napięcie 230V AC zasilające instalację.
- Sprawdzić działanie gongu przez naciśnięcie przycisku.
UWAGA!
Zawsze przed zdjęciem pokrywy dzwonka należy upewnić się, że w instalacji występuje stan beznapięciowy.


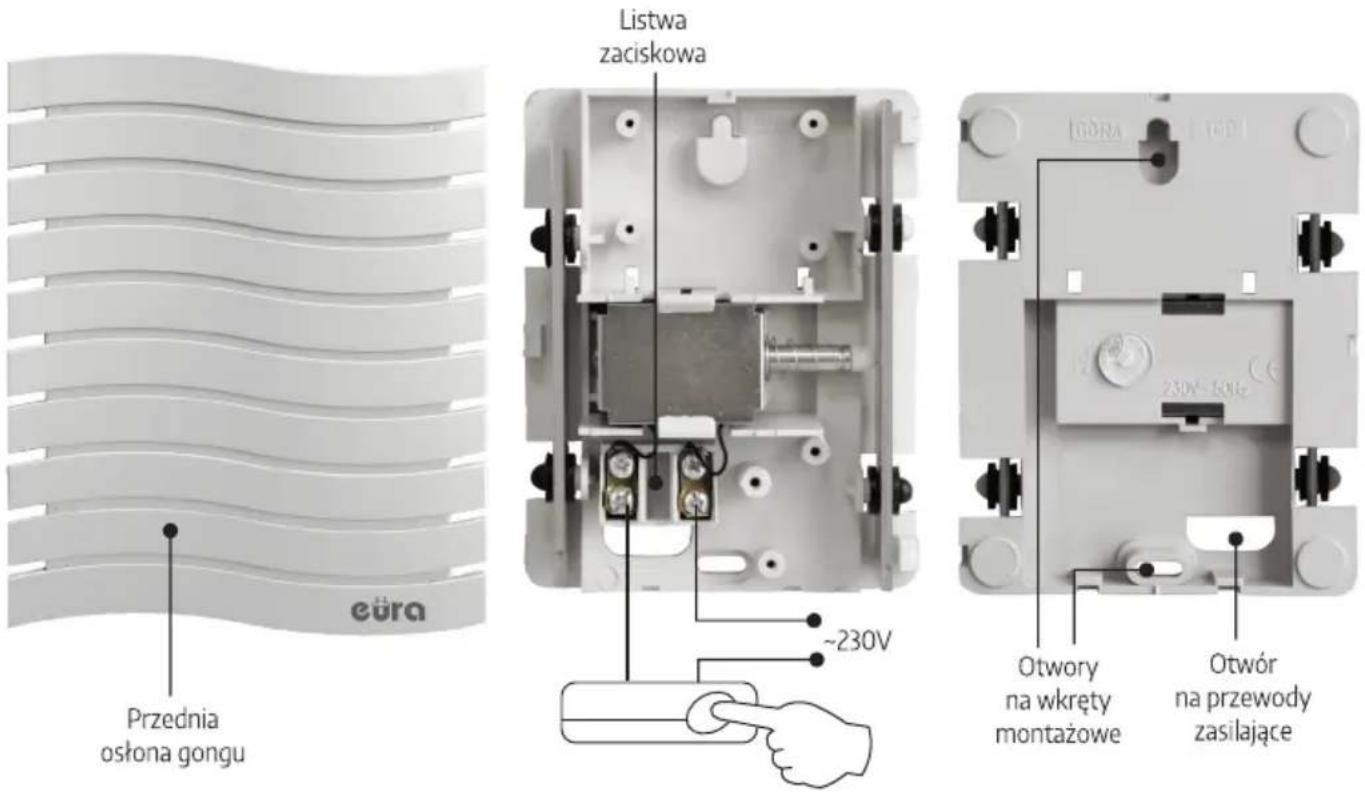

eura Przednia osłona gongu Listwa zaciskowa ~230V Otwory na wkręty montażowe Otwór na przewody zasilająceGONG DWUTONOWY
DB-90G7
Charakterystyka urządzenia:
• Dzwonek dwutonowy
- Poziom głośności okolo 75 dB
- Obudowa z tworzywa sztucznego
- Zasilanie napięciem sieciowym - AC 230V
- Wymaga połączenia kablowego o przekroju 0,5-2,5 mm ^2
DANE TECHNICZNE
| Głośność | 75 dB |
| Stopień ochrony urządzenia | IP20 |
| Zasilanie urządzenia | AC 230V |
| Materiał wykonania | tworzywo sztuczne |
| Ilość melodii | 1 |
| Temperaturowy zakres pracy urządzenia | 0°C ~ +50°C |
| Pobór mocy | 7 VA |
| Waga netto | 260 g |
Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów. nr rej. BDO 000015700
ElektroEko
Ingendria Cilvertia Group, Diteranova, A Baterodermans 10.
Informacje na temat punktów zbierania zużytego sprzętu elektrycznego i elektronicznego znajdują się na stronie ElektroEko Organizacji Odzysku Sprzętu Elektrycznego i Elektronicznego SA http: www.elektroeko.pl
Deklaracja zgodności UE do niniejszego urządzenia znajduje na stronie internetowej:
http://www.eura-tech.eu
ul. Przemysłowa 35A, 84-200 Wejherowo, Poland
www.eura-tech.eu
