Sareto 60.2 Eko Max - Okap kuchenny Globalo - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Globalo
Model	Sareto 60.2 Eko Max
Napięcie zasilania	220-240 V / 50 Hz
Moc silnika	275 W
Moc oświetlenia	2 × 1,2 W (LED)
Moc całkowita	277,4 W
Liczba stopni prędkości	3 + 1 (intensywny)
Średnica wylotu	150 mm (redukcja do 120 mm)
Klasa bezpieczeństwa	I
Tryby pracy	Wyciąg / Recyrkulacja (z filtrem węglowym)
Sterowanie	Pilot zdalnego sterowania
Oświetlenie	LED, 2×1,2 W, GU10/GZ10
Filtr tłuszczu	Metalowy, zmywalny (co 2-3 tyg.)
Filtr węglowy	Opcjonalny (KSC 300), wymiana co 3-6 mies.
Min. odległość od płyty elektrycznej	65 cm
Min. odległość od płyty gazowej	75 cm
Gwarancja	2 lata (nie obejmuje żarówek, bezpieczników, filtrów)
Waga (szacowana)	Ok. 12 kg
Wymiary (szer. × głęb. × wys.)	60 × 50 × 40 cm (orientacyjnie)

Często zadawane pytania - Sareto 60.2 Eko Max Globalo

Jak prawidłowo zamontować okap Globalo Sareto 60.2 Eko Max?

Montaż należy przeprowadzić zgodnie z instrukcją. Odległość dolnej krawędzi okapu od płyty kuchenki musi wynosić min. 65 cm dla elektrycznej i 75 cm dla gazowej. Należy użyć dybli 8 mm do ściany murowanej, a przewód wentylacyjny o średnicy min. 120 mm. W przypadku trybu wyciągu konieczne jest podłączenie do przewodu wentylacyjnego.

Czy okap może pracować w trybie recyrkulacji?

Tak, ale wymaga to zamontowania filtra węglowego (opcjonalny, model KSC 300). W trybie recyrkulacji wydajność spada o 25-30%, a hałas wzrasta. Filtr węglowy należy wymieniać co 3-6 miesięcy.

Jak czyścić metalowy filtr tłuszczowy?

Filtr można myć ręcznie w ciepłej wodzie z płynem do naczyń lub w zmywarce w temp. do 55°C. Należy go czyścić co 2-3 tygodnie lub po 20 godzinach pracy. Po czyszczeniu osuszyć i zamontować z powrotem.

Co zrobić, gdy okap nie włącza się?

Sprawdź bezpiecznik w instalacji domowej oraz wtyczkę. Odczekaj 20-30 minut, aby bezpiecznik termiczny silnika ostygł. Jeśli problem nie ustąpi, zresetuj elektronikę: wyjmij wtyczkę na 15-20 sekund i podłącz ponownie.

Jak wymienić żarówkę LED w okapie?

Odłącz zasilanie. Obróć żarówkę o ½ obrotu w lewo, aby ją wyjąć. Włóż nową żarówkę LED 230 V / 1,2 W z trzonkiem GU10 lub GZ10, obracając w prawo. Nie patrz bezpośrednio w światło.

Dlaczego wydajność okapu jest słaba?

Przyczyny: zatkany filtr metalowy lub węglowy, zbyt mała średnica przewodu wentylacyjnego (min. 120 mm), zbyt wiele kolanek, nieprawidłowy dopływ powietrza (podciśnienie) lub niskie ciśnienie atmosferyczne. Sprawdź także, czy klapa zwrotna nie jest zablokowana.

Jakie są wymagania dotyczące instalacji elektrycznej?

Okap wymaga gniazda z uziemieniem 230 V / 50 Hz. Przewód zasilający jest na stałe. Jeśli gniazdo jest niedostępne po montażu, obwód musi mieć możliwość odłączenia. Okap posiada klasę ochronności I.

Czy można używać okapu nad kuchenką gazową?

Tak, ale należy zachować odległość min. 75 cm od płyty gazowej. Nie wolno flambirować pod okapem. Podczas smażenia należy stale nadzorować, aby nie doszło do pożaru.

Jak często wymieniać filtr węglowy?

Filtr węglowy należy wymieniać co 3-6 miesięcy, w zależności od intensywności użytkowania. Przy trybie recyrkulacji po gotowaniu pozostaw okap włączony na 15 minut, aby filtr wysechł.

Co zrobić, gdy wszystkie lampy LED nie działają?

Prawdopodobnie przepalił się bezpiecznik topikowy w elektronice sterującej. Odkręć gniazdo bezpiecznika na obudowie elektroniki (wewnątrz bloku silnika) i wymień na nowy o tych samych parametrach. Użyj wkrętaka.

INSTRUKCJA OBSŁUGI Sareto 60.2 Eko Max Globalo

GLOBALO MAX pokrywa w okresie 2 lat od daty sprzedaży produktu wszystkie koszty napraw usterek, ewidentnie spowodowanych wadami produkcyjnymi. Z gwarancji wyłączone są żarówki, bezpieczniki i filtry oraz wszelkiego rodzaju uszkodzenia, które powstały wskutek błędnego montażu i wadliwej instalacji wentylacyjnej.

W następujących przypadkach gwarancja nie będzie udzielane:

• Uzytkowanie sprzętu w gastronomii.
• Uzytkowanie sprzętu inne niż w gospodarstwie domowym.
• Uzytkowania niczgodnego z instrukcją obsługi lub niczgodnego z przeznaczeniem.
  • W zdarzeniach losowych, jak: nickontrolowany skok napięcia elektrycznego, zalanie woda, zatkanie przewodu
  wenbylacyjnego
• Powstania widocznych uszkodzeń mechanicznych po montażu urządzenia.

Towar posiadający uszkodzenia mechaniczne, który mimo to został zamontowany, nie podlega wymianiel. Przed montażem okapu należy go rozpakować, dokonać dokładnych ogledzin powierzchni oraz sprawdzić kompletność wyposażenia w celu zidentyfikowania ewentualnych uszkodzeń. Widoczne uszkodzenia zewnętrzne reklamowane po montażu są również wyłączone z roszczeń gwarancyjnych.

Za szkody powstałe wskutek bezpośrednich lub pośrednich działań ludzi, zwierząt lub innych przedmlotów, spowodowanych niestosowaniem się do zaleceń zawartych w niniejszej Instrukcji a w szczególności o uwag dotyczących instalacji, eksploatacji oraz konserwacji urządzenia, GLOBALO MAX nie ponosi żadnej odpowiedzialności!

GLOBALO MAX nie ponosi żadnej odpowiedzialności za nieścistości, wynikające z błędów drukarskich lub edytorskich, występujące w niniejszej instrukcji obsługi i użytkowania. GLOBALO MAX zastrzega soble prawo do wprowadzania modyflikacji technicznych produktów, będących w interesie użytkownika i nie mających wpływu na stopień bezpieczeństwa i główne parametry urządzenia.

Kupujący jest zobowiązany przechowywać opakowanie wraz ze wszystkimi dokumentami, przez cały okres gwarancyjny.

DEKLARACJA:

Niniejszym, producent deklaruje, że ten produkt spełnia następujące europejskie dyrektywy: 73/23/EEC (dyrektywa nlskonapiedcowa); 89/336/EEC (dyrektywa kompatybliności elektromagnetycznej) w związku z tym urządzenie zostało oznakowane symbolem CE i wystawlona została deklaracja zgodności.

POSTĘPOWANIE ZE ZUŻYTYM SPRZĘTEM:

Zgodnie z dyrektywa 2002/96/EG dotycząca postępowania ze zuzytym sprzętem (WEEE), po zakończeniu użytkowania tego urządzenia, należy oddać go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych, pod zadnym pozorem nie walno wyruzućą go wraz z odpadami komunsłnymi. Informuje o tym odpowiednie oznaczenie na produkcie, instrukcji obsługi lub/i opakowaniu.

Komponenty zawarte do produkcji tego urządzenia nadają się do powtómogo uzycia, zgodnie z ich oznaczeniem, dzięki temu, wnoszą Państwo istotny wkład w ochroną środowiska naturalnego. Informacji o punktach zbierania i usuwania zuzytych urządzeń udzieli. Państwu właściwy Urząd Gminy.

Wersja instrukcji: 2.1

GLOBALO

Instrukcja montażu i użytkowania

Okap kuchenny kominowy:

SARETO 60.2 EKO MAX SARETO 90.2 EKO MAX

GLOBALO

Spis treści

Serwis 4

Etykleta energetyczna 4

Iustracia urządzenia

Wskazania bezpieczeństwa przy użytkowaniu 5 Wskazania bezpieczeństwa przy konserwacji i czyszczeniu 5

Obsluga okanu

Jaki stopień wydajności należy wybrać? 6

Sterowanie pilotem

włączanie i wyłączanie oświetlenia 6

Konserwacja i szvystenie. 7

Okresu miedzykonserwagaina 7

Cavapatania akony 7

czyszczenie okapu

Czyszczenie metalowego filtra truszczowego

Wymiana filtra z weglem aktywnym. 8

Wymiłana lampy diodowej

Jak radzić sobie z problemami w eksploatacji 7.9

Okan w ogółe nie funkcionuje 9

www.igc.org

wydajnost jest miewystat czająca?

Podwyższony szum ekspioatacyjny 9

Lampa diodowa nie działa 9

Wszystkie lampy diodowe nie działają 9

Tryb pracy z wyciadiem lub z wewnętrznym obiegiem powietrza 10

Dugumale ummalayamu (unwadansis) 10

R.J. Sallek W. M. M. M. M. M. M. M. M. M. M. M. M. M. M. M. M. M. M. M. M.

Sposoby zmniejszenia wpływu procesu gotowania na środowisko 10

Wskazówki dla nonprawną instalacji okanu.

Przylacze elektryczne 11

Zestawienie dostarczonych części 12

Montaž okanu 13

Wykonanie wewnętrznych połączeń elektrycznych 13

Montat Éolenny 12

Montau Serenity

Montaż przewodu odprowadzającego 14

Wykonanie przydacja sieciłowego 14

24

Monclaz maskownie

Druchomienle 14

Wymiary i dane techniczne 15

Informacia o guaranci 16

Paklavada 16

DEBIURUCO 10

Postępowanie ze zuzytym sprzętem 16

Wymiary i dane techniczne:

Napłecie:	220 - 240V
Częstotliwość:	~50 Hz
Moc silnika:	275 W
Ilość stopni prędkości:	3+1
Oświetlenie:	2 x 1,2 W
Moc maksymalna:	277,4 W
Klasa bezpieczeństwa:	1
Średnica wylotu:	∅ 150 mm+ redukcja ∅ 120 mm

*Biedne podłączenie przewodu wentylacyjnego powoduje spadek wycjatności urządzenia, każde załamanie rury o 90 stopni powoduje spadek wycjatności o około 10%. Każdy dodatkowy metr rury lub płaskiego kanału powoduje spadek wycjatności o kolejne 5%. Zredukowanie średniczy przewodu poprzez redukcje pola przekruju poprzecznego - powoduje spadek wycjatności urządzenia. Äzy zachować fabryczne parametry urządzenia, należy tak planować montaż aby nie zmniejszała pola powierzchni wylotu turbiny okapu.

Zamontowanie filtra weglowego w okapie obniża jego wydajność o około 25-30%.

Każde stłumienie pracy silnika, spowoduje jego przyśpieszenie oraz zwiększenie głośności pracy! W ekstremalnych przypadkach, przy długotrwałej pracy na najwyższym stopniu prędkości i przy znacznie stumlonym ciągu, może doprowadzić nawet do spalenia silnika elektrycznego okapu.

Montaż przewodu odprowadzającego (tylko w wyciągowym trybie pracy)

Do połączenia z otworem wentylacyjnym w ścianie, należy zastosować rurę z tworzywa sztucznego lub głętki przewód odprowadzający średnicy ∅ 150 mm (min. 120 mm) (nie znajduje się w zestawie).

Ważne: Przyłącze wyciągowe musi być wykonane przed zamocowaniem okapu!

Przyciąć rurę względnie przewód na potrzebną długość. Przewód nie może być załamany. Rurę / przewód połączyć z jednej strony z króctem przyłączenowym okapu opaską, zaciskową a z drugiej strony z przyłączem wentylacyjnym wyciągu w ścisanie. Jeśli używamy przewoduń/ruły o mniejszej średnicy niż średnica wylotu okapu i stosujemy redukcję, to należy ję zamontowaś na silikanie aby uniknąć jej stiągnięcia podczas pracy okapu.

Ważne: jeżeli wyciąg prowadzi bezpośrednio do ściany zewnętrznej, to jego wylot musi być zaopalatrzyj w samoczynnie otwierającą się pokrywę z lub zawór klapowy ciągu powrotnego (nie ma w zestawlc). Wykonanie odprowadzenia zewnętrznego należy zlecić specjalisie.

Wykonanie przyłącza sieciowego

Gdy wszystkie prace montazowe są zakończone, można włączyć wtyczkę sieciową do gniazdka elektrycznego.

Montaż maskownicy

Maskownicę składającą się z części dolnej (3) i części teleskopowej (2) należy zmontować w następujący sposób:

Przy tryble pracy z obległem zamknłetym (pochlanacz): maskownicę teleskopową górną ustawić tak, aby szczeliny wylotu powietrze były u góry. (Rys. 21).

Przy tryble pracy z wyciąglem: maskownicę teleskopową gówą ustawić szczelinami wylotu powietrza na dół. Szczeliny są wtedy zakryte.

W odpowiednie, wcześniej wybrane miejsce, przymocować blachę montażową (9) (Rys. 21) dwiemą śrubami 3,5x25 mm (18) i dwoma dyblami 6 mm (19) do ściany. Odstęp blachy montażowej (9) ustalić zgodnie ze szlicem obok (Rys. 20).

Zdjąć folię ochronną z płaszczyzn maskownic przylegających do ściany.

Dolną maskownicę (3) z wsunięta maskownicą teleskopową górną (2) należyć na wiszący blok silnika (12). Teraz maskownicę teleskopową górną (2) podclągnąć do zamocowanej blachy montazowej (9) i przymocować dwoma wkrętami M3,5x10mm (17).

Po zawieszeniu maskownic należy zdjęć pozostałą folie ochronną a w trudnodostępnych mlęjsch, szczególnie, gdzie maskownice są teleskopowo wsunięte, folie należy obciąt zyletką lub innym ostrym narzędziem, pozostałając niewidoczne fragmenty folii.

Taki sposób mocowania maskownic pozwoll uniknąć ich porysowania!

Uruchomienie

Po kompletnym montażu okapu:

• Ściągnąć wszystkie folie ochronne, usunąć ewentualne pozostałości kleju oraz ewentualne plamy tłuszczu i oleju.
• Przeprowadzić test funkcjonowania (patrz rozdział „Obsługa okapu”, strona 6). Możливym jest wydobywanie się nieprzyjemnego zapachu z urządzenia przez kilkadziesiąt minut, szczególnie w oblegu zamkniętym.

Szanowni Klienci,

Gratułujemy Państwu dokonania trafnego wyboru i zyczymy wiele satysłakcji w eksplośtacji nowego okapu. Nasze urządzenia przestują nie tylko dojzrała technikę ale także funkcjonalność, innowacyjne wzornictwo i przemyślane rozwiązania konstrukcyjne. Prosimy o uważne zapoznanie się z niniejszą instrukcją a także o przestrzeganie zawartych w niej regul bezpieczeństwa użytkowania.

Zespół Firmy GLOBALO MAX

Dla zapewnienia Państwu maksymalnego bezpieczeństwa w użytkowaniu zakupionego urządzenia, najważniejsze treści niniejszej instrukcji zostały wyróżnione następującymi symbolami:

Symbol UWAGA, wskazuje na możliwe niebezpieczeństwa w użytkowaniu okapu. Dla własnego bezpieczeństwa, wskazówki oznaczone tym symbolem należy bezwzolednie przestrzegać!

Symbol POMOC, oznacza użyteczne informacje pomocne w prawidłowej eksploatacji okapu. Wskazówki te mogą ułatwić codzienną eksploatację sprzętu a także zaoszczędzić energię i czas.

Centrala Firmy

GLOBALO MAX Krzysztof Błażowski

ul. Maków 10 38-500 SANOK POLSKA

Tel.: [phone]

Fax: [phone]

Kom.:[phone]

http://www.globalo.pl e-mail: [e-mail]

Serwis:

Tel.: [phone]

Kom.: [phone]

email: [e-mail]

Serwis.

Jeżeli, pomimo naszej dokładnej kontroli jakości, stwierdzą Państwo nieprawidłowości w pracy i funkcjonowaniu zakupłonego urządzenia, prosimy o kontakt z naszym serwisem, gdzie zawsze można uzyskać fachową pomoc.

Pracownicy servisu służą swą pomocą od poniedzielku do piątku w godzinach od 9.00 do 17.00, pod numerami telefonów:

[phone]; [phone] lub email: [e-mail]

Przed połączeniem się z serwisem należy odczytać z tabliczki MODEL okapu.

To informacje można znaleźć na tabliczco znamionowej. Znajduje się ona wewnątrz okapu i jest widoczna po zdjęciu metalowych filtrów.

Informacja

Zllustrowana obok tabliczka znamionowa służy jedynło jako przykład. W każdym innym modelu rzeczywiste dane mogą się różnic od powyższych (pelrz tabliczka znamionowa wewnątrz urządzenia).

Usługi serwisowe i części zamienne

Części zamienne można nabyć w sklepach specjalistycznych lub autoryzowanych punktach sorwisowych.

GLOBALO®

Model	SARETO 90.2 EKO MAX
Moc silnika	275 W
Moc oświetlenia	2 x 1,2W
Moc całkowita	277,4W
Napięcie / częstotliwość	220-240V/50Hz
Średnica wylotu	∅ 15 cm
Numer serii	7350001
GLOBALO MAXUl. Maków 1038-500 Sanok

Etykieta energetyczna - Etykieta dla okapu powinna zawierać następujące informacje:

I. Nazwę lub markę dostawcy.

II. Identyfikator modelu dostawcy, czyli kod, zazwyczaj alfanumeryczny, który odróżnia specyliczny model okapu kuchennego do użytku domowego, od innych modeli o tym samym znaku towarowym lub pochodzących od tego samego producenta.

III. Klasę efektywności energetycznej okapu kuchennego do użytku domowego.

IV. Szacowane ruczne zużycie energii.

V. Klasę efektywności pochłaniania zanieczyszczeń.

VI. Klasę efektywności oświetlenia.

VII. Klasę wydajności filtracji tłuszczów.

VIII. Poziom halasu.

Montaż okapu

Korpus okapu (4) i blok silnika (12) połączyć ze sobą. Do tego użyć 2 śrub M5x20 mm (13) i należących do nich podkładek zbąbych (POŁĄCZENIE A), oraz dwóch śrub M5x20 i odpowiednich podkładek płaskich, zbąbych i nakrętek (POŁĄCZENIE B).

Wykonanie wewnętrznych połączeń elektrycznych

Kabel do oświetlenia połączyć z dwlema białymi dwublegunowymi wtyczkami. Zwrócić uwagę na to, by po wykonaniu połączenia żaden z kabli nie dotykał lamp diodowych lub opraw lamp. Otworzy szarą skrzynkę przyłączy (Rys.14). Następnic kostkę z płaskim kablem od panelu obsługi wetknąć w przewidziane do tego gniażsko (Rys.15). Ponownie należyć pokrywę i zatrzasnąć já przez lekku nacisk (Rys.17)

Wtrzka do panelu Wtyczka oświetlenia steruwania

Połączona wtyczka doubieguncrwa oświetlenia Podłączona wtyczka sterowania

Zalożyć i zapiąc skrzynii połączen

Montaż ścienny

Ocznaczając na ścianie rozstaw otworów wieszaka wywiercić otwory pod dyble 8mm.

W wywiercone otwory wstawić dyble 8mm I wkręcić w nie wkrety, tak aby główka wkreta wystawala na 10 mm.

Zawiesić obudowę silnika z zamontowanym korpusem okapu na wystające wkręty dybli, odpowiednio wypoziomować okap za pomocą ruchomego elementu wieszaka.

Następnie zaznaczyć na ścianie położenie otworu znajdującego się w dolnej części obudowy silnika, zdjąć korpus okapu wraz z obudową ze śrub, wywiercić otwór i osadzić jeden dybel 8mm.

Ponownie zawiesić zmontowaną obudowę okapu, śruby wieszaka mocno dociągnąć i sprawdzić ustawienie, w razie potrzeby jeszcze raz skorygować, nasłopnie we włożony dybel wkrecić wkret i mocno dpkrecić.

Dodatkowe mocowanie w otworze u dołu obudowy silnika służy dodatkowemu zabezpieczeniu okapu przed oderwaniem ze ściany.

Zestawienie dostarczonych części

1 - Kabel z wtyczka
2 - Maskownica teleskopowa górna
3 - Maskownica dolna
4 - Korpus, ramka okapu
8 - Szyba gięta, hartowana
9 - Blacha montażowa do maskownicy teleskopowej
10 - Uchwyt sclenny
12 - Blok silnika
13 - Śruba M5x20 mm z podkładką zębatą
14 - Śruba M5x20 mm z podkładką zębata, płaska i nakrętka
15 - Šruba 5x50 mm
16 - Dybel 8 mm
18 - Wkret 3,5x25 mm
19 - Dybel 6 mm
20 - Plastikowa redukcja 150/125 mm
21 - Šruba M4x20

Połączenie B:

Nakregha

Podkladka zrebata

Podrkadka plaska

Srube

Rys. 11

Ilustracja urządzenia

1. Wyczka z
   uziemieniem
2. Maskownica gorna
3. Maskownia dolpa
4. Koprus
5. Wskaźnik pracy
6. Filtry aluminowe
7. Oswiebichie

Wskazania bezpieczeństwa przy użytkowaniu:

• Instrukcja obsługi jest częścią skłacową urządzenia i należy je starannie przechowywać a w przypadku odsprzodeży urządzenia, przokazać nabywy. Okap może być używany tylko w warunkach domowych nad kuchonkami elektrycznymi i gazowymi. Naszo urządzenia nie są przeznaczone do przemysłowego wykorzystywania. Instrukcję można pobraś ze strony www.global.com.pl
• Podczas oksploatacji okapu metalowe filtry tłuszczowe musza zawszo być zainstalowane, w przeciwnym razło tłuszcz może gromadzić się w okapie oraz w systemic wentylacyjnym.
• W przypadku użytkowania kuchni gazowych trzeba zwrócić szczególną uwagę na to, aby nie używać palnika bez postawionego na nim naczynia. Przy otwartym płomicniu gazowym części okapu mogą zostać uszkodzone przez silnie wzrastającą ilość ciepła.
• Niedozwolone jest flambirowanie (przygotowanie potraw skropionych alkoholem i ich zapalenie) pod okapem z powodu niebezpieczeństwa pożaru. Wznoszący się płomień może zapalić thuszcz nagromadzony w filtrze buszczowym.
• Smażenie frytek lub prace kuchenne z użyciem olejów i tłuszczów pod okapem mogą być wykonywane tylko pod stałym nadzorem z powodu niebezpieczeństwa pożaru. W przypadku oleju już używanego rośnie ryzyko powstania samozaplanu.
• Inne prace z otwartym ogniem są niedozwolone, Mogą one wywolać pożar i uszkodzić elementy okapu. Wyjątek stanowi właściwe użytkowanie kuchenki gazowej.
• Przy trybie pracy okapu z wyciągiem i eksploatacji ogrzewania zależnego od komina (np.: płoce kałowe, płoce kominowe, kominki) należy zatroszczyć się o wystarczający dopływ świeżego powietrza do pomieszczenia. W każdym z tych przypadków należy zasingnąć informacji w administracji budynku i uprawnionego kominierza.

Wskazania bezpieczeństwa przy konserwacji i czyszczeniu:

• Podczas wszystkich prac konserwacyjnych i czyszczeniu okapu, nalczy wyjąć wtyczkę z sieci lub wyłączyć odpowiedni bezpiecznik w domowej instalacji elektrycznej.
• Okapu nie wolno czyścić parowymi urządzeniami czyszczącymi.
• Jeżeli dojdzie do zaniedbania prac konserwacyjnych i czyszczenia, istnieje niebezpieczeństwo pozaru wskutek zapalonia się nawarstwionego bluszczu.
• Naprawy mogą być przeprowadzane tylko przez autoryzowanego specjalistą. W przypadku samowolnej ingerencji wygesają wszystkie roszczenia z tytułu rękojmi i gwarancji.

Zakupione urządzenie przeznaczone jest wyłącznie do użytkowania tylko w warunkach gospodarstwa domowego, producent i dystrybutor nie ponoszą żadnej odpowiedzialności w przypadku zastosowania sprzętu do innych celów.

Obsługa okapu

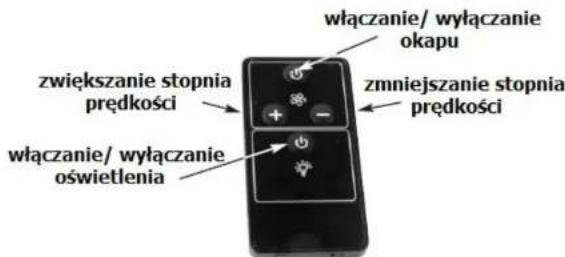

Obsługa okapu odbywa się za pomocą pilota zdalnego sterowania.

Okap został wyposażony w optyczny sensor pilota (1) a także wskaźnik stopnia prędkości pracy silnika okapu (2)

Jaki stopień wydajności należy wybrać?

Wydajność sprzętu pownima być dobrana do ilości gromadzących się oparów podczas gotowania i smęszenia, tzn. przy niezmaznych oparach powinien zostać wybrany niski stopień prędkości, a przy silnych oparach wyższy. Nateży przestrzegać włączenia okapu przed rozpoczęci gotowania, by mógł wytyworzy się ruch powietrza. Wpływa to pozytywnie na wydajność zasysania. Po załończeniu gotowania urządzenie pownino pracować jeszcze przez jeśli czas, (modelo z elektroniczną automatyką wyłączenia TIMER), aby pozostałek zapachy i reszta wilgood mogły zostać odciągnięle.

Wskazówki dla poprawnej instalacji okapu

Przy montażu okapu w trybie wyciągu należy przestrzegać następujących wskazówek:

• W pomleszczeniach, gdzie będzie zainstalowany okap wielkość otworu dolotowego powinna być, co najmniej tak duża jak wielkość wyciągu powietrza, aby nie powstawało podciśnienie i aby okap funkcjonował prawidiowo.
• Wazne: w mieszkaniach, gdzie eksplicatuje się urządzenia z otwartym płomieniem (np.: piece na paliwa stale i ockle, kominki, termy itp.) z zasady musi być zapewniony wystarczający dopływ świczego powietrza. Najepiej odbywa się to poprzez wentylacyjny kanal wyciągowy i dolotowy lub oklenko uchylne. Okap przed uruchomieniem musi być odrzany przez uprawnionego spozialiste.
• Z regulatory, dla zapewnienia właściwnej wentylacji pomieszczeń, w których eksploitowane są inne urządzenia na paliwa stałe lub ciekłe, dąpływ święzego powietrza powienie bery trzykrotnie większy od wylotu. Trzeba przy tym wrzięć pod uwagę całkowią zdolność wentylacji mieszkania (objętość pomieszczenia, szczelność okien itp.) Konlecznych informacji o przygotowaniach technicznych dotyczących wentylacji należy zasłegać u uprawnłonego specjalisty.
• Okapu nie wolno w zadnym przypadku przyłączeń do będących w eksploataci kominów dymowych lub gazowych innych urządzeń (bojler, kociot, pioc itp.). Nie wolno także używać kanalów, które sluzą do napowietrzania i przewietrzania pomleszczeń z paleniskami.
• Przy podłączeniu do nieczynnych kominów dymowych lub gazowych trzeba uzyskać zgodę uprawnionego kominiarza.

Zawsze należy stosować się do obowiązujących, krajowych przepisów budowlanych!

Ważne informacje

• Z powodów bezpieczeństwa odstęp między dolną krawędzią okapu i płytą kuchenki elektrycznej musi wynosić po najmniej 65 cm a przy kuchenkach gazowych po najmniej 75 cm. (Rys. 10)
• Przed podłączeniem do sieci elektrycznej należy sprawdzić, czy podane napięcie na tabliczce znamionowej jest zgodne z istniejącym miejscowym napięciem sieci. Tabliczka znamionowa znajduje się wewnątrz okapu i będzie widoczna po zojęcłu metalowych filtrów,
• Przy tryble pracy z wyciąglem, system wentylacyjny musł mieć średnicę, co najmniej 120 mm. Aby zapewnić optymalną wydajność wentylacji i niski szum pracy zaleca się średnicę rur 150 mm,
• Przy układaniu kanalu wyciągu należy:
• wyblerac krótkie, proste odcinkl wyciągu,
• używać możliwe jak najmniej kołanek rurowych,
• nie układać rur pod ostrymi kątami, lecz w łagodne fuki,
• przewody wyciągu i rury o średnicy mniejszej niż 0 120 mm są niczdatne do użytku.
• Zalecamy montaż okapu do ściany murowanej. Ściany drewniane lub o podobnej konstrukcji działają jak pudła rezonansowe i przy włączonym silniku okapu mogą wywołać zwiększoną głośność pracy.
• Przy wierczeniu wymaganych otworów pod dyble trzeba zatroszczyć się o to, aby położe ściany było stabilne oraz aby nie uszkodzi istniejących instalacji (prąd, gaz, woda itp.)
• Maksymalna masa przedmiotów umieszczanych na okapło lub powieszonych na nim nie może przekraczać 2 kilogramów!

Przyłącze elektryczne

• Okapy dostarczane są razem z przewodem elektrycznym i wtyczka. Może być ona podłączona do każdego, zainstalowanego zgodnie z przepisami i zabezpleczonego gniazda z uziemleniem (230 V / 50 Hz prąd zmienny).
• Jeśli zastosowane gniazdo po montażu okapu nie jest swobodnie dostępne, to używany obwód prądowy musi mieć możliwość odłączenia w celu przeprowadzenia prac konsorwandnych
• Urządzenie odpowłada I klasie ochrony przeciwporażeniowej.
• Jeśli zaistnieje taka potrzeba można odciąć wtyczkę i przewody wpiąć bezpośrednio do kostki.

Rys. 10

Tryb pracy z wyciągiem lub z wewnętrznym obiegiem powietrza

Przy trybie z wydągiem powietrza (Rys 7), opery zostący wyprowadzone do atmosfery kanarem wentylacyjnym przez system wynągu. Przy trybie z obiegiem zamknęctym powietrza (Rys 8) opery zostący uwolnione od resztek tłuszczu oraz zapachów i ponownie wydmuchiwane do kuchni. Aby zapachy były pochroniane przez okap, należy obowiązkowo zastosować filtr z węglem alktywnym. Ten tryb pracy stosowany jest tylko wtcody, kiedy nie ma możliwości wyprowadzania wyciągu na zewnątrz.

Użycie filtra węglowego zmniejsza wydajność okapu o ok. 25-30 % zwiększając przy tym jego głośność.

Okap dostarczany jest z zakładu bez zamontowanego filtra węglowego, tzn. jest przewidziany dla trybu pracy z wyciągiem powietrza. Filtr węglowy można nabyć w naszej sieci sprzedaży.

Rysunek wymiarowy urządzenia:

Sposoby zmniejszenia wpływu procesu gotowania na środowisko

W celu zmniejszenia zużycia energii należy gotoweć w naczyniach pod przykrywka. Filtry alumniowo okapoń należy utrzymywaćć w czystości. Załocany czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi 35h pracy okapoą. Należy dlałoć na bieżąco o drzesność przewociów wentylacyjnych. Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na minimalny bieg, który pozwoli na uszunięcie operów przy aktualnej intensymności gotowania.

Konserwacja i czyszczenie

Uwaga: Przed wszystkimi pracami konserwacyjnymi i czyszczeniem należy wyjąć wtyczkę z sieci, względnie wyłączyć lub odkręcić bezpiecznik w domowej instalacji elektrycznej.

Okresy międzykonserwacyjne

Regularna konserwacja jest bezwarunkowo wymagana, aby zapewnić sprawność urządzenia na długi czas. Kiedy metalowy filtr tłuszczowy jest zakłany cząsczekcami tłuszczu i brudu, funkcionowanie urządzenia jest mocno utrudnione. Wewnętrz okapu i w systeme wentylarygnym może dopeś do niepotrzebnego nagromedansies się tłuszczu, co z bięiem czasu może prowadzu do podwyższenego ryzyka pozaru. Ziego z domietyna obikó przy tryclo pracy zコミュニnym oblegiem powletrza) nie nadeje ate się i den de prania ani do regorencacji. Dlatocą filtr z aktywnym wingem must być wymianiony i regularnych odstępcach czasu. Filtr. weglowcy nie znajduje się w zestawie z okapem, jest dostarczany opcjanalne.

- Okres między czyszczeniem metalowego filtra tłuszczowego:

co 2-3 tygodnie (odpowiednio do częstotliwości użytkowania) lub co 20 godzin pracy urządzenia

- Okres między wymianą filtra z aktywnym węglem:

co 3-6 miesięcy (odpowiednio do częstotliwości użytkowania)

Aby thuszcze nie osadzały się na ścianach i meblach kuchennych, okresy między konserwacją i czyszczeniem powlnny być przestrzegane. Jeśli metalowy filtr przy trybie z wewnętrznym obiegiem powietrza nie jest regulamie czyszczany, to szybciej swoje właściwośo traci filtr węglowy. Zwiększa się także zagrozenie pozarowe gdyż może dojść do zapalenia się thuszczu zgromedzonego na filtrach.

Czyszczenie okapu

• Wyjąć wtyczkę z sieci, względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej!
• Okapu nie wolno czyścić urządzeniem parowymi
• Niewłaściwc czyszczenie powierzchni ze stall nierdzowncji prowadzi do zmiany koloru i uszkodzeń powierzchni;
• Nioregularnie czyszczony okap może spowodować utratę gwarancji.

Powierzchnie zewnętrzne okapu mogą być czyszczone mjęka śczerczka ze środkiem do pielęgnąci stali nierdzewnej BERNER, służy on czyszczenia, pielegnąci i konserwacji okapów i innych elementów wykonanych ze stal siachetnych (inoxu), zarówno tych matowych, jak i polerowanych (z possiblyem) Równologic do struktury sziltu stal siachetnej. Z jego momoca jednym ruchem z łatwość i bez pozostawiania smug można usumą cyj, brud, budżec i odiski palców. Wyczyszczone poworzchnie znacznie dłużuć pozostaja poźnić czysto i błyszcząco. Utrzymująca się długo warstwa ochronna odporna jest na działanie wody i zapobiega ponownemu przywieraniu zamiczyszczeń. Srodek BERNER posiada przeżroczysta, płynna konsystencję oraz ma działanie antystatyczne. Agrosywie środki czyszcząco, jak np. plyn octowy, proszek do szorowania, granulat śclerny, dł i ostro przedmioty uszkadząją powłoke okapu.

- wyjęcie metalowego filtra

Wyjąć filtry przeciwtłuszczowe poprzez naciśnięcie listwy uchwytu lekko do tyłu i wyciągnąć filtr ułośnie w dół. Listwa uchwytu posiada zabezpieczenie na wypadek odwrotnego założenia filtra możemy ją także nacismąć np. ze pomocą długopisu.

- czyszczenie metalowego filtra tłuszczowego

• Namoczyć metalowy filtr w ciepłej wodzie z płynem do mycia naczyń, czyścić miękką szczotką, a następnie splukać letnią woda. Ewentualnie powtórzyć proces czyszczenia.

- Filtry metalowe mogą być czyszczone także w zmywarkach przy normalnym programie i temperaturze nie wyzszej niż 55 °C.

Wskazówka

Przy czyszczeniu metalowego filtra przeciw-tłuszczowego zwracać uwagę na to, aby siatka nie została uszkodzona. Częste mycie i stosowanie agresywnych środków czyszczących może spowodować odbarwienia. Nie mają one wpływu na funkcjonowanie filtra i nie stanowią podstawy do reklamacji!

Po czyszczeniu osuszony filtr metalowy wstawić do ramy okapu najpierw tylną krawędzia. Podnieść filtr do góry, na krótko przycisnąć listwę uchwytu i umieścić filtr w ostatecznym położeniu.

Wymiana filtra z węglem aktywnym

Typ filtra KSC 300 (tylko w trybie pochianlacza z wewnętrznym oblegiem powletrza).

• Wyjąć wtyczkę z sieci względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej!
• Filtr węglowy jest widoczny i dostępny po usunięciu filtrów metalowych.
• Aby wyłąć filtr węglowy, należy wyciągnąć do przodu oba przednie klipsy (Rys.4) mocujące znajdujące się w ramie filtra. Filtr opada w dół i może zostać wyjęty.
• Przy wstawianlu nowego filbra węglowogo zwracać uwagę na to, aby występy mocujące na filtrze były skierowane do ściany względnie do przodu.
• Najpierw zawiesić filtr w ramie od strony ściany, później podnieść przednią krawędź filtra do góry i umieścić w ramie.

Rys. 4

Wskazówka:

Przy trybie z wewnętrznym obiegiem powietrza, po zakończeniu procesu gotowania okap powinien być włączony na około 15 minut, aby filtr woglowy został dosuszony. Przy okapach z elektronicznym sterowaniem do tego może zostać uzyta automatyka wyłączenia (TIMER).

Wymiana lampy diodowej

• Wyjąć wtyczkę z sieci względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej!
• Nie patrzeć bezpośrednio na bardzo jasne światło diodowe! Unikać dłuższego naświatania plescionietot okyny.
• Szyba zarówki dlodowej jest urządzeniem ochronnym. W przypadku uszkodzenia, użycie 1c1 jest zabronionc.

Zarówki diodowe można nabyć w sklepach specjalistycznych. Przy zakupie należy zwrócić uwagę na to, by dopuszczalna moc lampy [W] i podane napięcie [V] były zgodne z danymi na używanej lampie diodowej.

Wyjąć wtyczkę z sieci lub wyłączyć bezpiecznik w domowej instalacji elektrycznej! Wyjąć żarówkę (B), obracając ją ½ obrotu w kierunku przeciwnym do ruchu wskazóweł zegara.

Wsławic nową zarówką (napięcie lampy diodowej - 230 V / 1,2 W / GU 10 lub GZ 10) przez wykonanie w obrotu zgodnie z ruchem wskazówek zegara.

Jak radzić sobie z problemami w eksploatacji?

Okap w ogóle nie funkcjonuje:

• Czy bezpiecznik w domowej instalacji nie został przypadkiem wyłączony?
• Czy wskutek przepiącia nie został przepalony bezpiecznik topikowy elektroniki sterującej?
• Czy wskutek wysokiej temperatury wyłączył się bezpiecznik termiczny silnika? Wyłączyć urządzoneń, odczekać około 20 – 30 min, az bezpiecznik termiczny osiągnio właściwą temporaturę ponownie włączyć okap.
• Czy wtyczka jest włączona do sień?
• Wyjąć wtyczkę sieciową, aby skasować elektronikę sterującą do stanu wyjściowego. Odczekać ok. 15 – 20 sekund, po czym ponownie wętknąć wtyczkę do gniażoka. Altomatywnie można także wyłączyć odpowiedni bezpiecznik na wyżej podany czas, a następnie znów włączyć.

Wydajność jest niewystarczająca / podwyższony szum eksploatacyjny:

• Czy przekrój przewodu wentylacyjnego jest wystarczający (min. 120 mm), czy nie ma zbyt dużo załamań i kątów ostrych?
• Czy przypadkiem w kanale wentylacyjnym nie zakleszczyła się klapa ciągu powrotnego (jesli taka jest opcjonalnie zamontowana)?
• Jeżeli kanał wentylacyjny zaopabrzony jest w kratkę wahadlową, usunąć ją.
• Filtr z woglem aktywnym nie powinien być starszy niż 6 miesięcy (tylko przy trybie z zamkniętym obiegiem nowietrza)
• Czy ilość powietrza odbieranego z kuchni jest równoważona przez wystarczający dopływ świeżego powietrza (aby nie powstało podciśnienie)?
• Sprawdzić czy komin wentylacyjny jest drożny.
• Zbyt niskie ciśnienie atmosferyczne w danym dniu może wpływać na mniejsza wydajność okapu, należy sprawdzić w inny dzień.

Jeżeli wydajność wziąz nie jest zadawalająca, należy zwrócić się o pomoc do naszego serwisu.

Jedna lampa diodowa nie działa:

- Wymlicnić lampę dlodową. W tym celu przeczytać rozdział na stronie 8 „Wymiana lampy dlodowej”.

Wszystkie lampy diodowe nie działają;

- Przy krótkim spiąciu w lampie diodowej reaguje bezpiecznik lupikowy w elektronice sterującej. W takim przypadku należy zastąpić uszkodzony bezpiecznik nowym, o tych samych parametrach. W tym celu ODKRECIC (przedwnie do ruchu wskazowsk zegzara) gniaźdo bezpiecznika znajdujące się na obudowie elektronika, wewnątrz bloku silnika (Rys. 6) i wymienić go na sprawny.
