INSTRUKCJA OBSŁUGI MT5704 Media-Tech

Instrukcja montażu i obsługi

MT5704

Aby uniknąć uszkodzenia ciała i mienia, należy zwrócić uwagę na poniższe uwagi i symbole. Wszystkie poniższe informacje dotyczą kwestii bezpieczeństwa. Zwróć uwagę i postępuj zgodnie z nimi.

W zależności od stopnia uszkodzeń lub szkód spowodowanych niewłaściwym użytkowaniem można je podzielić na następujące poziomy

UWAGA

Jeśli zignorujesz ten znak, możesz spowodować uszkodzenie ciała lub uszkodzenie sprzętu

Poniższe ikony służą do zilustrowania

Zabronione

Opis czynności lub zachowania zabronionego

Obowiązkowe

Znaczy, że czynność lub zachowanie musi być zgodna lub wykonana

Opis czynności lub zachowania zabronionego

Trzymać z daleka od wysokich temperatur łatwopalnych przedmiotów

Nie dotykać mokrymi rękami

Nie moczyć, nie zalewać

Musi być podłączone uziemienie

Nie mọc nie zalewać

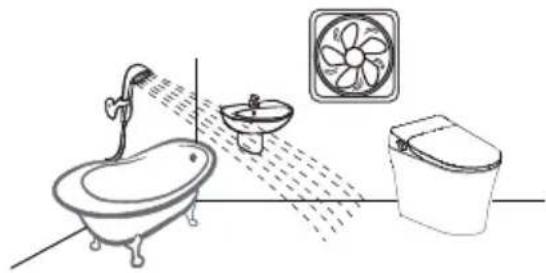

Produkt jest urządzeniem elektrycznym, więc nie umieszczaj go w miejscu bardzo wilgotnym lub w którym będzie narażony na zachlapanie wodą.

W pomieszczeniu powinna być sprawna wentylacja i cyrkulacja powietrza aby nie doprowadzić do uszkodzeń elektrycznych a w skrajnych wypadkach pożaru.

Nie moczyć nie zalewać

Nie zalewaj i nie spryskuj wtyczki elektrycznej wodą lub środkami czyszczącymi aby nie spowodować spięcia lub porażenia prądem.

230V

50Hz

Bezpiecznik minimum 10A

Podłączyć wtyczkę zasilania do gniazdka z uziemieniem o napięciu 230V, 50Hz i zabezpieczeniem co najmniej10A.

Niezastosowanie się do tych parametrów może spowodować pożar (przegrzewanie się gniazdka lub porażenie prądem.

Nie używaj uszkodzonych gniazdek – może być to przyczyną pożaru i porażenia prądem

Jeżeli kabel zasilający jest uszkodzony, nie rozbieraj i nie naprawiaj go samodzielnie. Musi być całkowicie wymieniony przez specjalistę lub serwis producenta

Nie dotykaj mokrymi rękami

Nie podłączaj wtyczki mokrymi rękami, gdyż może to skutkować porażeniem elektrycznym

Gniazdko elektryczne musi być wyposażone w sprawny przewód uziemiający. Niewłaściwie uziemione urządzenia elektryczne, w przypadku zamoczenia mogą skutkować porażeniem elektrycznym

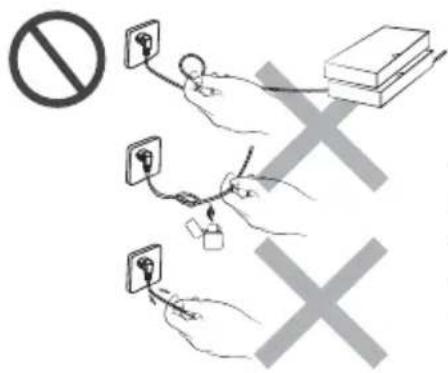

Nie uszkodź kabla elektrycznego

• nie zawiązuj i nie skręcaj go, nie ciągnij go
• nie podgrzewaj, nie podpalaj
• nie stawiaj na nim ciężkich przedmiotów
• nie używaj urządzenia gdy kabel jest uszkodzony
  gdyż może to spowodować porażenie prądem lub pożar

Wysoka temperatura i łatwopalne przedmioty są zabronione

Nie wrzucaj łatwopalnych lub palących się przedmiotów (papierosy, zapałki, rozpuszczalniki) do toalety

Zapobieganie podrażnieniom niskotemperaturowym.

Długotrwały kontakt ciała z deską sedesową może spowodować podrażnienia niektórych, delikatnych obszarów skóry.

W tym wypadku należy zachować szczególną uwagę.

• Dzieci, osoby starsze itp., które nie są w stanie samodzielnie dostosować temperatury
  • do odpowiedniego poziomu;
• Osoby, które nie są w stanie swobodnie się poruszać, takie jak osoby chore
• lub niepełnosprawne;
• Osoby spożywające duże ilości alkoholu i nadmiernie zmęczone lekami nasennymi
• (np. tabletkami nasennymi, lekami na przeziębienie)
• Osoby z istniejącymi chorobami skórnymi

Samodzielny demontaż jest zabroniony

Absolutnie zabronione jest samodzielne demontowanie, naprawianie lub modyfikowanie tego produktu. Nieprzestrzeganie zakazu grozi uszkodzeniem produktu, uszkodzeniem ciała, porażeniem elektrycznym a nawet pożarem

W przypadku wystąpienia poniższych objawów należy niezwłocznie odłączyć wtyczkę kabla zasilającego i zakręcić dopływ wody. Następnie skonsultować zdarzenie z serwisem lub specjalistą.

• dymienie
• wyciek wody
• temperatura wody jest nietypowo wysoka, mimo ustawienia niskiej temperatury płukania
• nietypowy dźwięk i zapach

Nie należy używać wody innej niż woda z kranu, z sieci wodociągowej

W przypadku stosowania wody z własnego ujęcia lub wątpliwości co do jej jakości (twardość, obecność żelaza i manganu) - należy zastosować popularny filtr na-kranowy (pralkowy) sedymentacyjny o gęstości nie większej niż 100 mikronów. Nieprzestrzeganie tego zalecanie może doprowadzić do uszkodzenia urządzenia i infekcji skóry.

Nie skręcaj ani nie łam wężyka wodnego. Kąt zgięcia węża nie powinien przekraczać 90° gdwyż może to spowodować brak dopływu wody lub jej wyciek.

Podłączenie wężyka wodnego do zaworu ½ cal powinno być pewne ale z umiarkowaną siłą aby nie uszkodzić gumowej podkładki. Po instalacji upewnić się, że nie ma wycieku. Po instalacji zawór odkręcać powoli i stopniowo.

Nie używać w temperaturach poniżej 0C. Zamarznięcie spowoduje zamarźnięcie wody w instalacji toalety i wewnętrzne jej uszkodzenie oraz pojawienie się wycieków (patrz P23)

Obchodzić się delikatnie z toaletą, szczególnie podczas montażu. Nie uderzać i nie wstrząsać produktem aby nie dopuścić do uszkodzenia oraz wycieków

Nie stawać, nie siadać i nie stawiać ciężkich przedmiotów na pokrywie. Może to uszkodzić jej powierzchnię oraz mechanizm podnoszący. Nie upuszczać żadnych przedmiotów na pokrywę

Nie wkładać i nie dotykać palcami oraz innymi przedmiotami do wylotu suszarki, aby nie doznać poparzeń oraz nie uszkodzić urządzenia

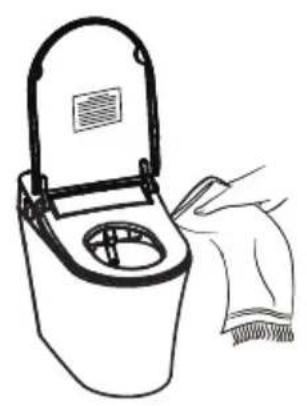

Do czyszczenia powierzchni plastikowych należy używać wyłącznie wody z małą ilością nieagresywnych (nie żrácych) środków myjących – np. neutralnego środka do mycia powierzchni plastikowych i ceramicznych.

Używanie środków na bazie chloru, rozpuszczalników, benzyn oraz z dużym stężeniem alkoholu jest zabronione gdyż doprowadzi do uszkodzenia urządzenia oraz może być przyczyną uszkodzeń skóry

Osoby niepełnosprawne, z zaburzeniami sensorycznymi, psychicznymi i ogólnym brakiem doświadczenia (w tym dzieci) powinny korzystać z produktu pod nadzorem. Nie pozwalaj dzieciom na traktowanie toalety w charakterze zabawki. Nie użytkuj urządzenia gdy jest niesprawne.

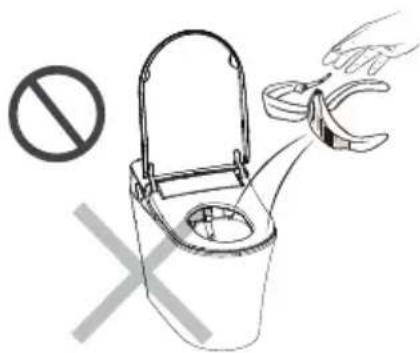

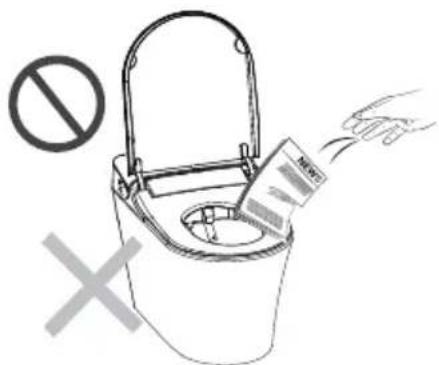

Nie wrzucaj i nie spuszczaj w toalecie innych przedmiotów niż małe skrawki, łatwo rozkładającego się papieru toaletowego. Spuszczanie innych przedmiotów (np. tzw. mokrych chusteczek, papieru (w tym gazet), tekstyliów a także pozostałości po posiłkach (np. kości, oleje, warzywa), może zablokować odpływ i zanieczyćć urządzenie

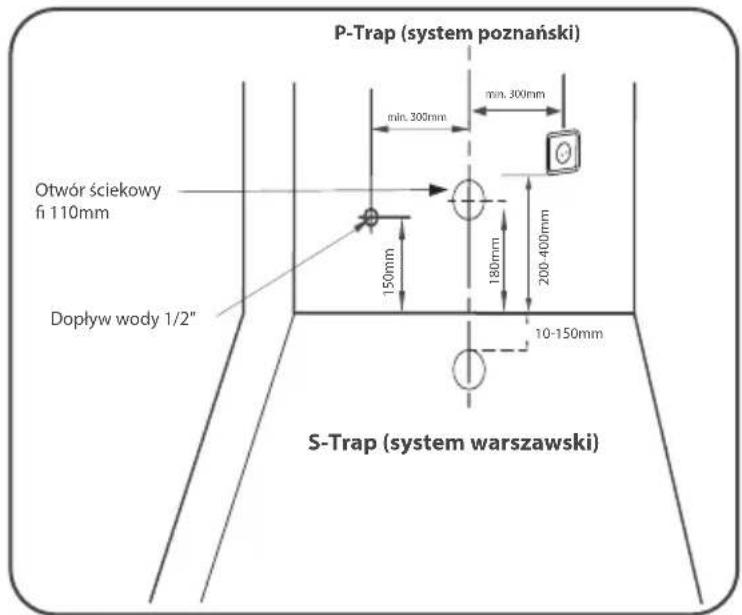

Przestrzeń montażowa

Zapewnić wymaganą przestrzeń montażową. Upewnij się, że instalacja produktu nie wpłynie na otwieranie drzwi, meble, zabudowę łazienkową itp. Otwór ściekowy w ścianie powinien znajdować się co najmniej 150 mm nad ziemią (P-trap system „poznański”).

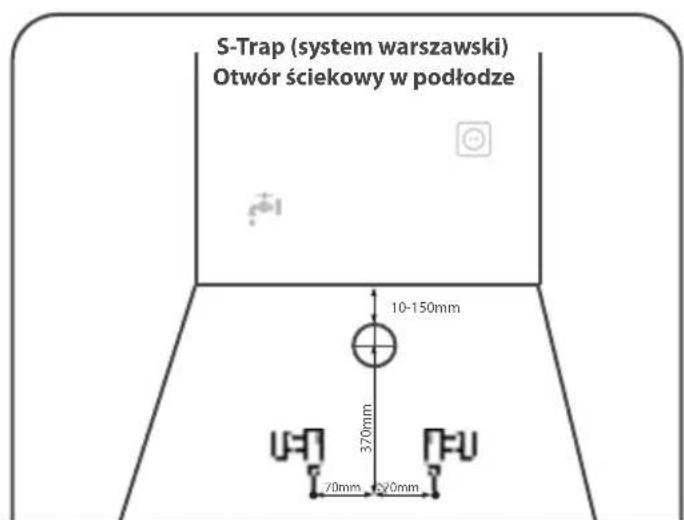

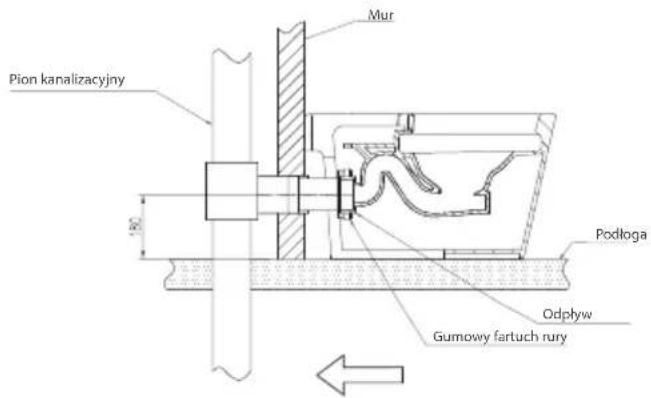

W przypadku otworu w podłodze (system S-trap „warszawski modyfikowany”) – krawędź otworu powinna się znajdować w odległości 10 do 150mm od ściany.
■ Ważne! Przypadku podłączenia systemem S-trap („warszawski”) konieczne jest zakupienie właściwej rury odpływowej fi110 typu L lub rury elastycznej, harmonijkowej aby zapewnić pewny odpływ ścieków,

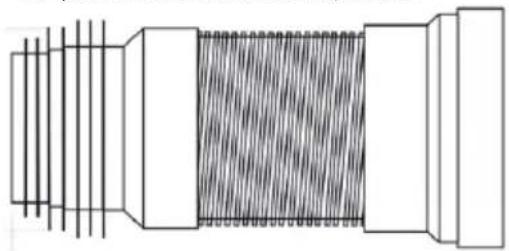

Przykładowa rura harmonijkowa:

Najniższe wymagane ciśnienie wody: 0,07 MPa (0,7 kgf/cm²), prędkość przepływu ≥4L/min. Jeśli ciśnienie nie zostanie osiągnięte, produkt nie może działać właściwie.

UWAGA! Położenie dopływu wody 1/2" oraz gniazdka elektrycznego jest możliwe z lewej lub prawej strony od otworu ściekowego. Należy pamiętać przy tym o zachowaniu minimalnego odstępu od osi otworu wynoszącego minimum 300mm.

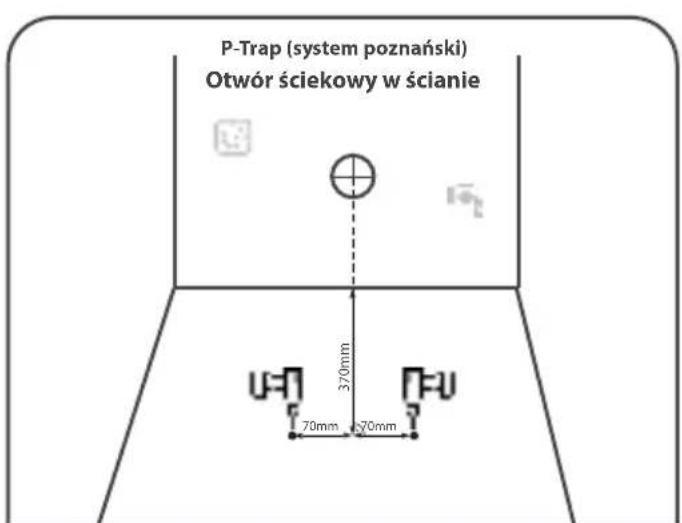

Odległości otworów montażowych

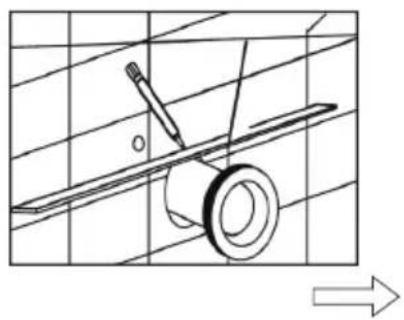

Najpierw należy zaznaczyć na podłodze linię 370mm od ściany lub środka otworku ściekowego w podłodze, a następnie zaznaczyć dwa określone punkty w odstępie 70mm z każdej strony od osi środka otworu ściekowego i wywiercić otwory fi10.

(1) Montaż miski ceramicznej na podłodze

Wywiercić otwór w tych dwóch punktach i przymocować wsporniki do podłogi za pomocą śrub. (Rys. 1/2).
Nałożyć odpowiednią rurę 110mm rurę (prostą z zestawu lub opcjonalną typu L – zakupioną osobno) z gumowym fartuchem na ceramiczny odpływ toalety a następnie włożyć gumowy pierścień uszczelniający na drugi koniec rury ściekowej. Delikatnie nasadzić na plastikowe uchwyty i posunąć miskę ceramiczną z rurą ściekową w kierunku wylotu ścieków na ścianie lub jednocześnie nasadzając na uchwyty umiejscowić koniec rury ściekowej typu L w otworze ściekowym.

Ważne. Ceramiczna misa jest bardzo ciężka i do jej posadowienia są niezbędne 2 osoby. Zalecamy wykorzystanie 2 listewek o szerokości 7-10cm i długości 40-70cm, na których można wstępnie postawić misę ceramiczną, a także łatwiej wycelować w zamontowane, plastikowe uchwyty (Rys. 1-2).

(Rys.1)

(Rys.2)

UWAGA. W przypadku montażu w systemie S-trap (system „warszawski”) należy uwzględnić odległość otworu fi100 i jego średnicę przy pomiarze punktów wiercenia otworów

(Rys.3)

Po zainstalowaniu miski ceramicznej na miejscu, włóż plastikowe podkładki do dwóch bocznych otworów montażowych miski ceramicznej i wkręć długie śruby 3x100mm w ukryte w środku plastikowe uchwyty. Na koniec założ kapturki. (Rys. 4)

(Rys.4)

(2) Podłączenie zimnej wody

Zakręcić dopływ wody w lokalu
Zainstaluj w ścianie w otworze ½" zawór kątowy, uszczelniając taśmą teflonową. Odkręć wodę i sprawdź czy nie ma wycieków. Spuść minimum 3 litry wody do wiadra aby upewnić się, że w rurach nie ma nieczystości.

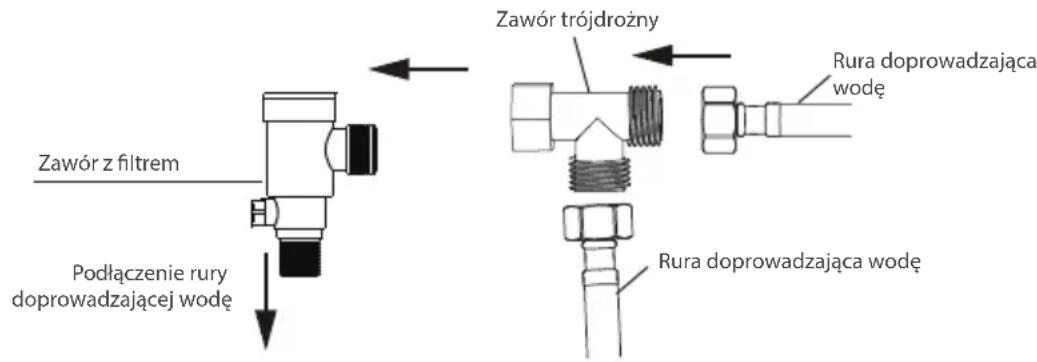

Połącz przewody z trójnikiem 1/2" jak na rysunku. Pomiędzy trójnikiem a wężykiem (2) zalecamy umieszczenie filtra przepływowego (do prysznica, pralki lub zmywarki), z wymiennym wkładem o gęstości 100μm (filtr nie jest częścią zestawu). Np. WFST/1

Metody instalacji

(3) Posmaruj silikonowym uszczelniaczem

Ważne. Do kompletnej instalacji konieczne jest przymocowanie misy ceramicznej do podłoża za pomocą silikonu sanitarnego. Zabrania się pełnego korzystania z toalety bez silikonu.

Przed nałożeniem silikonu należy sprawdzić działanie wszystkich funkcji toalety, oraz wykluczyć ewentualne wycieki (patrz: podłączenie do prądu)

Nałożyć silikon sanitarny wokół krawędzi i wykończyć powierzchnię krzywką. Czas schnięcia silikonu podaje producent na tubie. W tym czasie należy uważać aby nie uszkodzić powierzchni spoiny.

Korzystanie z toalety jest możliwe po pełnym utwardzeniu silikonu.

(4) Podłączenie do prądu

Podłączyć wtyczkę do gniazdka elektrycznego z uziemieniem. Włączyć zasilanie naciskając duży przycisk na module przeciwporażeniowym. Zapali się lampka, a toaleta się włączy, przeprowadzając test systemu. Po zakończeniu, przetestować działanie modułu – nacisnąć mały przycisk. Zostanie odcięty dopływ prądu.

√230V

50Hz

√ Bezpiecznik minimum 10A

Jeżeli test się powiódł – nacisnąć duży przycisk na module.

UWAGA

• Nie spryskuj wodą deski sedesowej ani wylotu suchego powietrza.
• Jeżeli urządzenie zostało dostarczone z miejsca o dużej różnicy temperatury (dużo niższej lub dużo wyższej) odczekać min. 2 godziny aby temperatura urządzenia ustabilizowała się.
• Firma nie ponosi odpowiedzialności za jakiekolwiek wypadki lub obrażenia spowodowane nieprzestrzeganiem instrukcji instalacji lub poprzez zastosowanie niewłaściwych komponentów podczas instalacji.

Metody instalacji

(5) Zalecamy wypełnienie poniższej listy inspekcyjnej:

Lista inspekcyjna

• Urządzenie podłączone do gniazda prądu zmiennego 220-240v, 10A, 50Hz z uziemieniem
  Wtyczka oraz gniazdo nie może być obluzowane
• Upewnij się, że zawór kontowy 1/2" jest otwarty
• Sprawdzić wszystkie mocowania, wkręty i śruby, połączenia węży, instalację filtra
• przepływowego (nie znajduje się w zestawie)
• Kontrolka zasilania na module przeciwporążeniowym jest zapalona
• Wszystkie funkcje toalety, jak spłukiwanie, opuszczanie i podnoszenie pokrywy i deski sedesowej, wszystkie przyciski na pilocie są sprawne

Pilot zdalnego sterowania

■ Ważne. Pilot zdalnego sterowania jest zasilany dwiema bateriami alkalicznymi 1.5V AA. Baterie nie znajdują się w zestawie.
Należy używać wyłącznie baterii markowych, dobrej jakości. Nie wolno używać tanich baterii, cynkowo-węglowych, które mogą „wyłać” podczas użytkowania.

Odtluść miejsce instalacji uchwytu pilota zdalnego sterowania. Przyklej uchwyt za pomocą dwustronnej taśmy 3M. Docelowo zalecamy przykręcenie uchwytu dostarczonymi wkrętami rozporowymi

Środki ostrożności przed użyciem

Podczas burzy wyjmij wtyczkę z kontaktu

UWAGA

Po kompletnej instalacji, toaleta przeprowadzi test systemu zakończony sygnałem dźwiękowym

Najniższe wymagane ciśnienie wody: 0,07 MPa (0,7 kgf/cm²), prędkość przepływu ≥4L/min. Jeśli ciśnienie nie zostanie o siągnięte, produkt nie może działać właściwie

Środki ostrożności przed użyciem

■ Podczas codziennego używania unikaj spryskiwania i polewania urządzenia wodą.
■ Jeżeli pilot nie jest będzie używany przez dłuższy czas. Wyjmij z niego baterie.
Nigdy nie stawiaj ani nie pozostawiaj przedmiotów na automatycznej pokrywie oraz na desce sedesowej. Obce przedmioty mogą zablokować lub trwale uszkodzić mechanizm otwierania

UWAGA

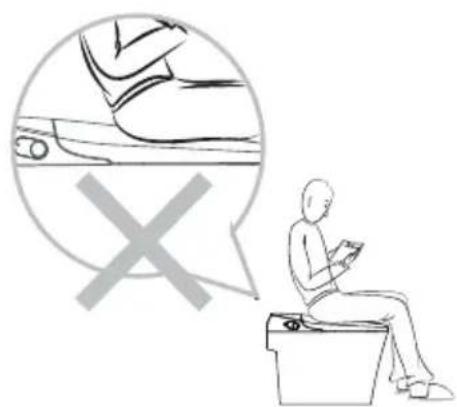

Nigdy nie siadaj na zamkniętej pokrywie co może być przyczyną mechanicznego uszkodzenia. Nigdy nie opieraj się o otwartą pokrywę toalety

Nigdy nie przykrywaj deski sedesowej ręcznikami, ścierkami lub pokrowcami, gdyż spowodują one niewłaściwe działanie czujnika indukcyjnego i niewłaściwe działanie toalety.

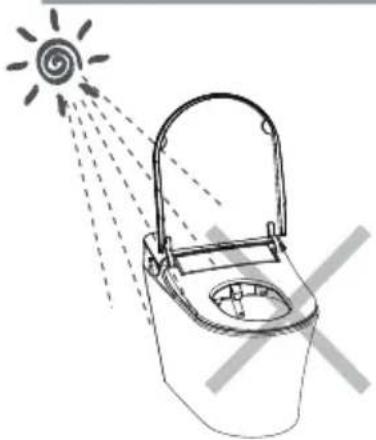

Unikaj bezpośredniego nasłonecznienia gdyż może ono spowodować trwałą zmianę koloru materiału toalety

UWAGA

Nigdy nie spryskuj płynami fizjologicznymi elementów toalety

Nie unoś lub nie opuszczaj pokrywy i deski sedesowej ręcznie. Nie używaj siły. Oba elementy można podnosić i popuszczać jedynie pilotem i sensorem nożnym

Nigdy nie polewać woda lub nie zamaczać pilota zdalnego sterowania

Zatrzymuje uruchomione funkcje i procesy. , Gdy siedzenie nie jest zajęte, naciśnij i przytrzymaj przycisk STOP. Gdy toaleta jest zamknięta, naciśnij i przytrzymaj STOP przez 5 sekund aby wyłączyć urządzenie i przejść w tryb czuwania. Czujnik nożny oraz radar nie reagują na obecność człowieka. Ponowne naciśnięcie STOP włącza urządzenie i wszystkie jego funkcje.

REAR CLEANSING (Mycie tylne)

W pozycji siedzącej przycisk uruchamia funkcję "mycie tyłu" (mycie męskie). Czas trwania funkcji to 4 minuty. Można zatrzymać ją w dowolnym momencie naciskając STOP.

Ponowne naciśnięcie przycisku uruchamia ruch oscylacyjny dyszy myjącej. Kolejne naciśnięcie wyłącza oscylację

FRONT CLEANSING (Mycie przednie)

W pozycji siedzącej przycisk uruchamia funkcję "czyszczenie przodu" (mycie kobiece). Czas trwania funkcji to 4 minuty. Można zatrzymać ją w dowolnym momencie naciskając STOP.

Ponowne naciśnięcie przycisku uruchamia ruch oscylacyjny dyszy myjącej. Kolejne naciśnięcie wyłącza oscylację

Instrukcja do pilota

DRYER

(suszarka)

W pozycji siedzącej przycisk uruchamia suszarkę. Funkcja suszenia trwa 4 minuty. Można zatrzymać ją w dowolnym momencie naciskając STOP.

Naciśnięcie i przytrzymanie przycisku uruchamia funkcję dezodoryzacji

WATER PRESSURE

(ciśnienie wody)

W trybie mycia służy do zwiększania/zmniejszania ciśnienia wody z dyszy. Ciśnienie wody można regulować w 3 poziomach. Każde naciśnięcie przycisku +/- zwiększa lub zmniejsza ciśnienie o jeden poziom.

TUBE POSITION

(pozycja dyszy)

Służy do regulacji położenia dyszy i strumienia wody w trakcie mycia. Pozycję dyszy można regulować w 3 krokach. Przyciskami ∧/∨ zmieniaj pozycję o jeden krok aby osiągnąć optymalną pozycję.

FLIP RING

(otwarcie deski)

Gdy toaleta jest nieużywana (nikt nie siedzi na desce sedesowej), naciśnij przycisk "FLIP RING", aby automatycznie otworzyć/zamknąć deskę sedesową.

Wskazówka: gdy pokrywa i deska są zamknięcie, naciśnięcie tego przycisku otworzy natychmiast pokrywę i deskę sedesową w trybie przyspieszonym

FLIP COVER

(otwarcie pokrywy)

Gdy toaleta jest nieużywana (nikt nie siedzi na desce sedesowej), naciśnij przycisk "FLIP COVER", aby automatycznie otworzyć/zamknąć pokrywę.

SMALL FLUSH

(male splukanie)

Po naciśnięciu przycisku nastąpi spłukanie toalety małą ilością wody. Ta funkcja nie obsługuje pracy ciągłej. Musisz odczekać kilkanaście sekund na napełnienie wewnętrznego zbiornika aby spłukać ponownie

BIG FLUSH

(pełne spłukanie)

Po naciśnięciu przycisku nastąpi spłukanie toalety dużą ilością wody. Musisz odczekać kilkadziesiąt sekund na napełnienie wewnętrznego zbiornika aby spłukać ponownie

Instrukcja do pilota

WATER TEMP.

(temperatura wody)

Służy do regulacji temperatury wody w trybie mycia. Dostępne są 4 poziomy w zakresie od 0 do 3, gdzie 0 to temperatura wody w sieci wodociągowej a 3 to temperatura podgrzania do 40°C

WIND TEMP.

(temperatura suszenia)

Służy do regulacji temperatury nadmuchu suszarki. Dostępne są 4 poziomy w zakresie od 0 do 3, gdzie 0 to temperatura pokojowa a 3 to temperatura grzania ok 42°C. Należy ustawić komfortową temperaturę nadmuchu.

SEAT TEMP.

(temperatura deski)

Służy do regulacji temperatury deski sedesowej. Dostępne są 4 poziomy w zakresie od 0 do 3, gdzie 0 to temperatura pokojowa, a 3 to temperatura grzania ok 38°C.

AUTOMATIC FLUSHING

(automatyczne spłukiwanie)

1. Opuść siedzenie bezpośrednio po myciu i a toaleta zamknie pokrywę i nastąpi automatyczne spłukanie
2. W celu zachowania najwyższej higieny nie powinno się spłukiwać wody w trakcie siedzenia na desce sedesowej lub przy otwartej pokrywie

SELF-CLEANSING

(automatyczne czyszczenie dyszy)

Pozwala przeprowadzić czyszczenie dyszy myjącej. Gdy toaleta nie jest używana, otworzyć pokrywę i deskę sedesową przyciskiem FLIP RING. Następnie nacisnąć SELF CLEANSING.

Dysza myjąca się wysunie i będzie delikatnie polewana niewielką ilością wody. W tym czasie można ją manualnie przetrzeć ściereczką z niewielką ilością delikatnego środka do mycia naczyń. Po ok 2 minutach dysza schowa się automatycznie

NIGHT LIGHT (nocne podświetlenie)

Włącza/wyłącza podświetlenie miski toaletowej białym światłem.

MASSAGE (masaż pulsacyjny)

Włącza/wyłącza mycie strumieniem pulsującym

ENERGY SAVER (oszczędzanie energii)

Włącza/wyłącza tryb oszczędzania energii co jest sygnalizowane ikonką na wyświetlaczu. Tryb oszczędzania dotyczy głównie podgrzewania deski sedesowej. Nie jest wtedy grzana w trybie ciągłym, a rozgrzewa się dopiero gdy zostanie wykryte ciało. Po zakończeniu używania, po 10 minutach, temperatura deski obniża się do temperatury pomieszczenia.

Podczas mycia przodu lub tyłu, włącza/wyłącza tryb zamienne mycia wodą ciepła i chłodną (temperatura sieci wodnej). Ważne. Gdy temperatura wody jest ustawiona na poziom 0, nie ma możliwości korzystania z funkcji HOT&COLD SPA.

RING COVER INDUCTION

(Sensor nożny)

Toaleta jest wyposażona w radar zbliżeniowy, automatycznie otwierający pokrywę toalety i zwilżający miskę ceramiczną wodą (pre-plukanie). Radar może być wyłączony lub ponownie włączony naciśnięciem i przytrzymaniem przycisku FLIP COVER przez 3-5 sekund.

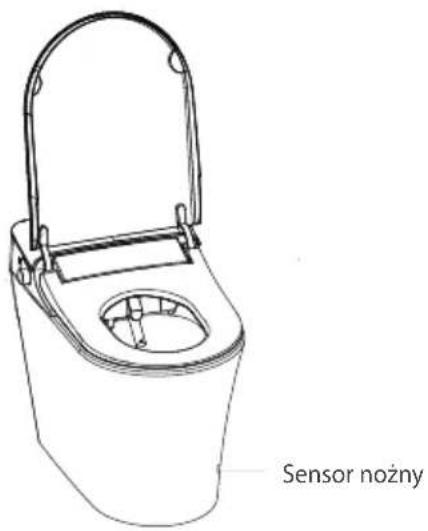

W dolnej, prawej części miski ceramicznej znajduje się sensor nożny. Zbliżenie stopy umożliwia bezdotykowe otwarcie pokrywy > otwarcie deski sedesowej > zamknięcie i spuszczenie wody.

Z prawej strony toalety znajduje się pokrętło sterujące, którym można uruchomić podstawowe, najczęściej używane funkcje.

Funkcja spłukiwania: gdy toaleta nie jest w użyci, naciśnij krótko aby spłukać miskę ceramiczną. Gdy siedzisz na desce, długie naciśnięcie pokrętła (3s) uruchamia spłukanie oraz suszenie

Funkcja stop: krótkie naciśnięcie zatrzymuje trwanie bieżącej funkcji/czynności. Gdy toaleta jest nieużywana, naciśnięcie i przytrzymanie 3-5s przełącza ją w tryb gotowości (wyłącza wszystkie funkcje i wyświetlacz). Może być zapalona jedynie lampka informacyjna przy sensorze nożnym

Mycie przednie (kobiece): gdy siedzisz na desce, przekręć pokrętło zgodnie ze wskazówkami zegara. Ponowne przekręcenie gałki, włącza/wyłącza mycie oscylacyjne.

Mycie tylnie (męskie): gdy siedzisz na desce, przekręć pokrętło przeciwnie do wskazówek. Ponowne przekręcenie gałki, włącza/wyłącza mycie oscylacyjne.

Ważne. Funkcje mycia przedniego, tylnego oraz suszenia, mają zachowane wcześniejjsze ustawienia za pomocą pilota zdalnego sterowania.

WYŚWIETLACZ

Na wbudowanym wyświetlaczu pojawiają się informacje związane z działaniem i ustawieniami toalety.

Ważne. Górna część toalety i wyświetlacz powinny być przykryte dołączoną do zestawu pokrywą z zaczepami magnetycznymi. Zabezpiecza ona mechanizmy i elektronikę przed zamoczeniem

Ikona towarzyszy wskazaniu aktualnej temperatury wody mycia

Ikona towarzyszy wskazaniu aktualnej temperatury deski sedesowej

Ikona wskazuje uruchomione oszczędzanie energii

Wskazanie temperatury pomieszczenia, gdy toaleta nie jest używana.

W trakcie używania wskazuje temperaturę konkretnych funkcji w połączeniu z ikonami

Pokazuje poziom danej funkcji (grzanie, temperatura wody, siedziska) w trakcie ustawiania na pilocie zdalnego sterowania

BATTERY BOX

Awaryjne użycie w przypadku braku prądu

Toaleta niestety nie działa w przypadku braku zasilania. Jednak będzie możliwe skorzystanie z niej w ograniczonym zakresie przy zastosowaniu zasilania awaryjnego pochodzącego

z BATTERY BOXa znajdującego się w zestawie.

W przypadku wyłączenia prądu:

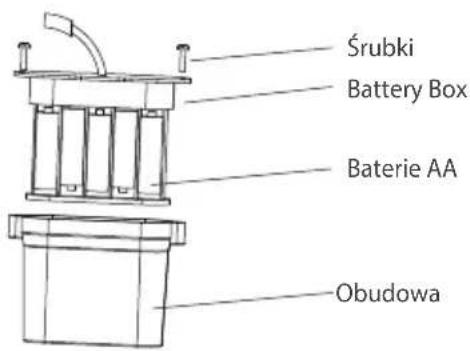

• Odkręć dwa wkręty krzyżakowe obudowy BATTERy BOXa i wyjmij pojemnik na baterie ze środka
• Włóż do pojemnika, zgodnie z oznaczeniem polaryzacji +/- 10 nowych, markowych baterii alkalicznych 1,5V AA (grube paluszki). Zamknij i zakręć wkrętami obudowę BATTERY BOXa. Baterie nie znajdują się w zestawie

Ważne. Nie można stosować tanich baterii cynkowo-węglowych. Nie należy stosować akumulatorów NICD, NIMH, ze względu na niższe napięcie zasilania.

UWAGA. Nie należy trzymać baterii w BATTERY BOX długi czas aby uniknąć ewentualnego wylania baterii. Zalecamy instalowanie baterii tylko w przypadku wyłączenia głównego zasilania.

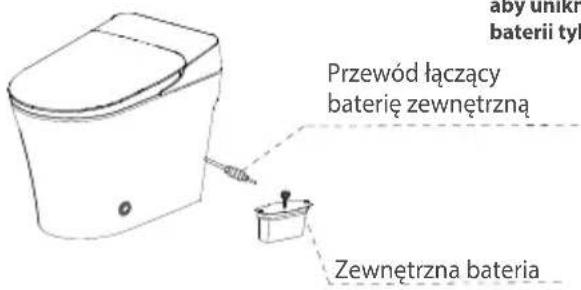

Przewód łączący baterię zewnętrzną

Wodoodporny rękaw

1. Odłącz wtyczkę zasilania toalety z gniazdka (na wypadek włączenia prądu)
2. Zlokalizuj krótki przewód z tyłu toalety (w części ceramicznej)
   z okrągła wtyczką „męską” zakończoną silikonowym kapturkiem.

3. Zdejmij kapturek i połącz z gniazdkiem BATTERY BOXa

4. Korzystanie z toalety jest możliwe tylko za pomocą pokrętła sterowania i tylko w zakresie spłukiwania wody.

5. Korzystanie z funkcji mycia, suszenia, grzania deski, nie jest możliwe
6. Zawsze po zakończeniu awaryjnego użycia, odłącz BATTERY BOX od wtyczki toalety, i zabezpiecz wtyczkę silikonowym kapturkiem

Metody codziennej konserwacji

• Upewnij się, że zasilanie jest wyłączone.
• Nie pozwól, aby woda dostała się do wnętrza urządzenia podczas konserwacji.
• Używaj wyłącznie nieinwazyjnych i delikatnych środków myjących i wody. Pamiętaj, aby wytrzeć detergent po czyszczeniu i uniknąć pozostawienie go w szczelinach.

Konserwacja powierzchni z tworzyw sztucznych

■ Przetrzyj czystą, miękką, wilgotną ściereczką powierzchnie z tworzyw sztucznych
Dopuszczalne jest użycie niewielkiej ilości np. płynu do mycia naczyń
NIE POLEWAĆ WODA
NIE UŻYWAĆ PAST, MLECZEK, PŁYNÓW CZYSZCZĄCYCH ZAWIERAJĄCYCH MIKROGRANULKI LUB DROBNE CZĄSTKI
NIE WYSUSZAĆ ZA POMOCĄ PAPIROWYCH RĘCZNIKÓW LUB TWARDYCH ŚCIEREK ABY UNIKNĄĆ PORYSOWAŃ

Gdy toleta nie jest używana przyciskiem na pilocie włącz SELF CLEANSING. Dysza myjąca się wysunie i będzie delikatnie polewana niewielką ilością wody. W tym czasie można ją manualnie przetrzeć ściereczką z niewielką ilością delikatnego środka do mycia naczyń. Po ok 2 minutach dysza schowa się automatycznie

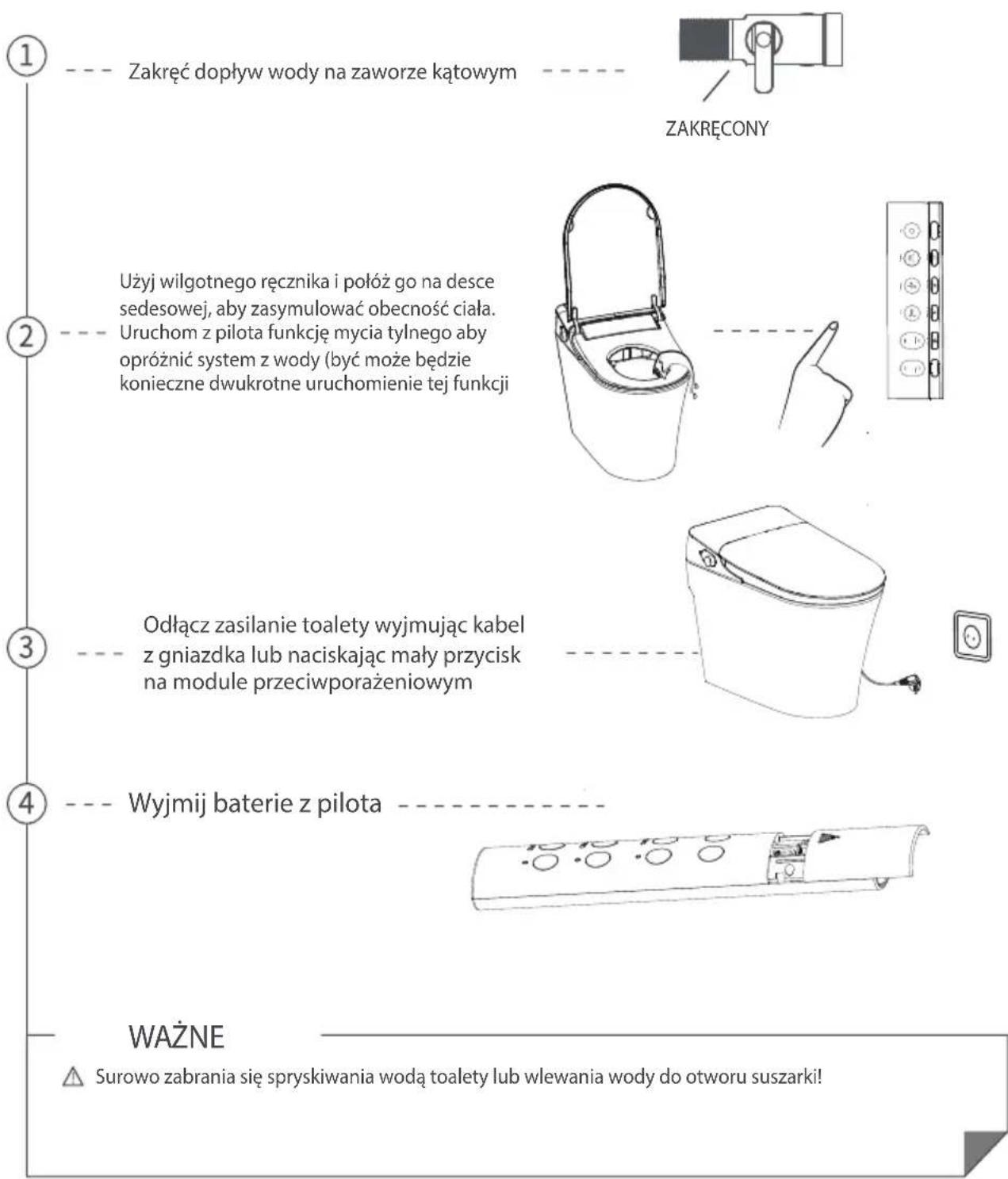

Dłuższa przerwa w użyciu

Problem	Przyczyna Rozwiązanie
Nie działa	Na desce sedesowej znajduje się ręcznik, szmatka, lub inne ciało obce	Usuń ciało obce z deski
	Włączony tryb czuwania	Naciśnij przycisk STOP aby wyjść z trybu czuwania
	Odłączony dopływ prądu	Sprawdź bezpieczniki w lokalu i upewnij się, że jest prąd w sieci
	Złe luźne gniazdko lub wtyczka w gniazdku	Popraw instalację gniazdka i pewnie podłącz wtyczkę
	Duży przycisk w module przeciwporażeniowym nie jest wciśnięty (dioda się nie pali	Naciśnij przycisk na module aby zapaliła się lampka
Brak wody	Zakręcony zawór kątowy	Naciśnij przycisk STOP aby wyjść z trybu czuwania
	Zakręcony zawór główny w lokalu	Odkręć zawór główny
	Filtr przepływowy (pralkowy) jest zablokowany nieczystościami	Wymień filtr, wymień wkład filtra
	Wężyk wodny jest zagięty lub zablokowany	Wyeliminuj zagięcie, wymień wężyk na nowy
Słabe ciśnienie wody do mycia	Ustawienie zbyt małe ciśnienie myjącej wody	Zwiększ ciśnienie wody na pilocie
	Filtr dopływowy zablokowany lub brudny	Wymień filtr, wymień wkład filtra
	Zablokowana (zanieczyszczona) dysza myjąca	Wyczyść dyszę myjącą
Niska temperatura wody w dyszy myjącej	Ustawienie temperatury wody na niski poziom	Zwiększ temperaturę wody na pilocie.
Woda przestaje płynąć podczas mycia	●Naciśnięty przycisk mycia lub pokrętło boczne●Deska została opuszczona przez ciało	Naciśnij przycisk mycia lub przekręć pokrętłoRozwiązaniePrzyczynaProblem
Deska nie grzeje	Ustawienie grzania deski jest na niskim poziomie	Ustaw wyższą temperaturę grzania deski na pilocie
	Ustawienie trybu oszczędzania energii	Wyłącz tryb oszczędzania energii
	Brak zasilania	Sprawdź zasilanie w lokalu, sprawdź podłączenie do gniazdka
Temperatura suszenia jest zbyt niska lub zbyt wysoka	Ustawienie temperatury suszenia	Ustaw właściwą temperaturę suszenia na pilocie
Suszenie zostało przerwanew trakcie czynności	Naciśnięte przycisk na pilocie lub pokrętło boczneCiało opuściło deskę sedesową	Naciśnij ponownie przycisk suszenia

Dane techniczne:

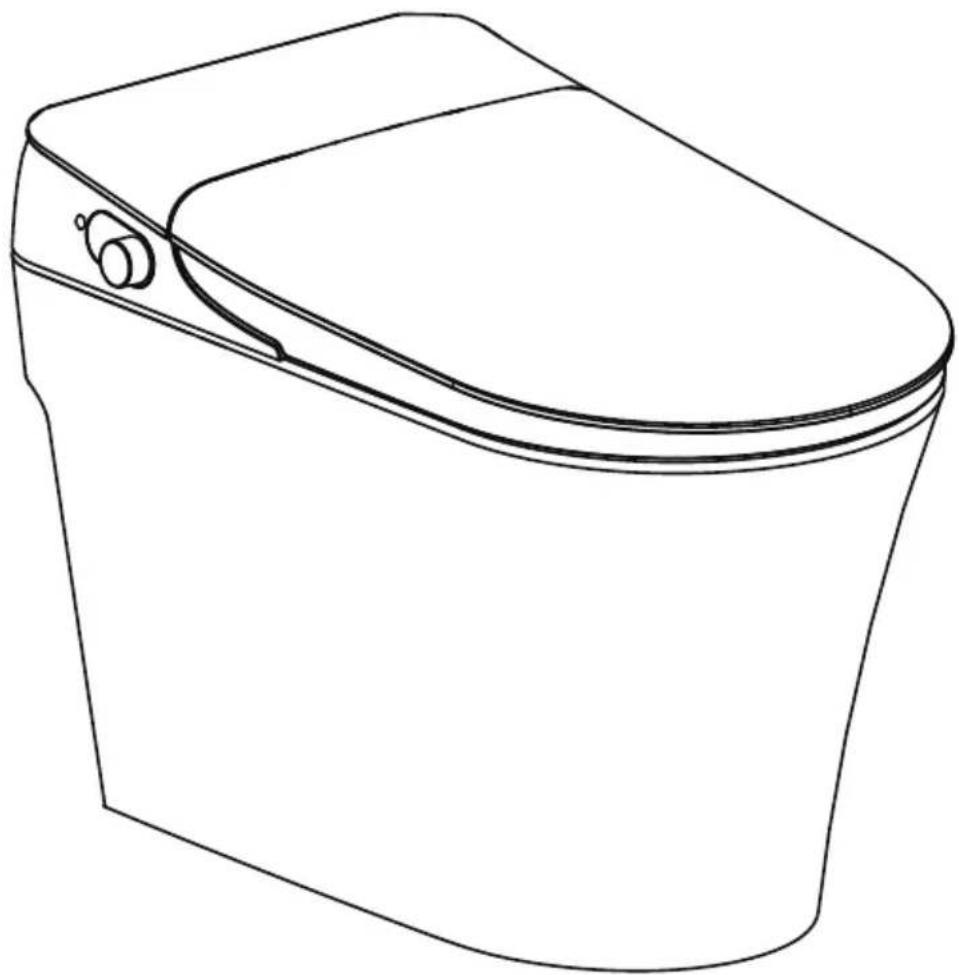

Nazwa	SMART KOMPAKT TOALETA PREMIUM MT5704
Moc znamionowa	1080W 1
Maksymalna moc	1500W 2
Napięcie znamionowe	AC 220-240V~ 50Hz
Temperatura wody wlotowej	1-35°C
Temperatura otoczenia	0-40°C
Metoda zaopatrzenia w wodę	Bezpośrednie połączenie z drogą wodną
Zakres roboczy ciśnienia wody	0.07Mpa-0.75Mpa0.07MPa(dynamic)
Urządzenie zabezpieczające	Urządzenie zabezpieczające przed wyciekiem,urządzenie zabezpieczające przed nadciśnieniem wody

Nazwa SMART KOMPAKT TOALETA PREMIUM MT5704
Urzadzenie czyszȩcie	Metoda ogrzewania		Natychmiastowy
	Temperatura ciepłej wody		Cztery poziomy (normalna temperatura - ok. 40°C)
	Wyrzut ilość	Ogólny	Około 0,3 -0,75 l/min
		Bidet	Około 0,3 -0,75 l/min
		Samoczyszȩcy	Około 0,3 -0,75 l/min
	Urzadzenie zabezieczȩcie		Regulator temperatury, bezpiecznik temperaturowy przyȩcznik wrażliwy na temperaturę
Urzadzenie dezodorujuce	Urzadzenie dezodorujuce		Dezodorant Acticarbon + Kataliza
	Objętość powietrza		0.2m3/min
Urzadzenie susȩce	Temperatura wiatru		Cztery stopnie temperatury powietrza (temperatura normalna 55°C)
	Urzadzenie zabezieczȩcie		Regulator temperatury, bezpiecznik temperaturowy
Izolowany pierȩcień siedziska	Temperatura powierzchni		4 stopnie (temperatura normalna - ok. 40°C)
	Urzadzenie zabezieczȩcie		Regulator temperatury, bezpiecznik temperaturowy
	Ciche zamykanie		Urzadzenie amortyzujace siedzisko iPokrowiec
	Moc		45W
