| Typ produktu | Okap kuchenny wyspowy |
| Model | Atino Isola 65.2 Sensor Eko Max |
| Marka | Globalo |
| Szerokość | 65 cm |
| Napięcie zasilania | 220-240 V / 50 Hz |
| Moc silnika | 275 W |
| Moc oświetlenia | 2 x 1,2 W (LED) |
| Moc całkowita | 277,4 W |
| Liczba prędkości | 3 + 1 (Boost) |
| Średnica wylotu | ∅ 130 mm (z redukcją ∅ 120 mm) |
| Klasa ochronności | I |
| Filtr tłuszczowy | Metalowy, zmywalny |
| Filtr węglowy | Opcjonalny, wymienny (model KSC 300) |
| Sterowanie | Panel elektroniczny z wyświetlaczem LCD |
| Czujnik pary | Tak (automatyczne włączanie) |
| Funkcja Boost | Tak |
| Funkcja Timer | Tak (1-90 min) |
| Oświetlenie | Diodowe LED, wymienne (GU10/GZ10, 1,2W) |
| Konserwacja filtra tłuszczowego | Czyszczenie co 2-3 tygodnie (lub co 20 h pracy) |
| Wymiana filtra węglowego | Co 3-6 miesięcy |
| Montaż | Do sufitu (wyspowy) |
| Tryb pracy | Wyciąg lub obieg zamknięty |
Często zadawane pytania - Atino Isola 65.2 Sensor Eko Max Globalo
Pytania użytkowników dotyczące Atino Isola 65.2 Sensor Eko Max Globalo
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Okap kuchenny w formacie PDF za darmo! Znajdź swoją instrukcję Atino Isola 65.2 Sensor Eko Max - Globalo i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Atino Isola 65.2 Sensor Eko Max marki Globalo.
INSTRUKCJA OBSŁUGI Atino Isola 65.2 Sensor Eko Max Globalo
GLOBALO MAX pokrywa w okresie 2 lat od daty sprzedaży produktu wszystkie koszty napraw usterek, ewidentnie spowodowanych wadami produkcyjnymi. Z gwarancji wyłączone są żarówki, bezpieczniki i filtry oraz wszelkiego rodzaju uszkodzenia, które powstały wskutek błędnego montażu i wadliwej instalacji wentylacyjnej.
W następujących przypadkach gwarancja nie będzie udzielana:
- Użytkowanie sprzętu w gastronomii.
- Użytkowanie sprzętu inne niż w gospodarstwie domowym.
- Użytkowanie niezgodnego z instrukcją obsługi lub niezgodnego z przeznaczeniem.
- W zdarzeniach losowych, jak: niekontrolowany skok napięcia elektrycznego, zalanie wodą, zatkanie przewodu wentylacyjnego.
- Powstania widocznych uszkodzeń mechanicznych po montażu urządzenia.

Towar posiadający uszkodzenia mechaniczne, który mimo to został zamontowany, nie podlega wymianie. Przed montażem okapu należy go rozpakować, dokonać dokładnych oględzin powierzchni oraz sprawdzić kompletność wyposażenia w celu zidentyfikowania ewentualnych uszkodzeń. Widoczne uszkodzenia zewnętrzne reklamowane po montażu są również wyłączone z roszczeń gwarancyjnych.

Za szkody powstałe wskutek bezpośrednich lub pośrednich działań ludzi, zwierząt lub innych przedmiotów, spowodowanych niestosowaniem się do zaleceń zawartych w niniejszej Instrukcji, a w szczególności do uwag dotyczących instalacji, eksploatacji oraz konserwacji urządzenia, GLOBALO MAX nie ponosi żadnej odpowiedzialności!

GLOBALO MAX nie ponosi żadnej odpowiedzialności za nieścisłości, wynikające z błędów drukarskich lub edytorskich, występujące w niniejszej instrukcji obsługi i użytkowania. GLOBALO MAX zastrzega sobie prawo do wprowadzania modyfikacji technicznych produktów, będących w interesie użytkownika i nie mających wpływu na stopień bezpieczeństwa i główne parametry urządzenia.

Kupujący jest zobowiązany przechowywać opakowanie wraz z wszystkimi dokumentami, przez cały okres gwarancyjny.
DEKLARACJA:
Niniejszym, producent deklaruje, że ten produkt spełnia następujące europejskie dyrektywy: 73/23/EEC (dyrektywa niskonapięciowa); 69/336/EEC (dyrektywa kompatybilności elektromagnetycznej) w związku z tym urządzenie zostało oznakowane symbolem CE i wystawiona została deklaracja zgodności.
POSTĘPOWANIE ZE ZUŻYTYM SPRZĘTEM:
Zgodnie z dyrektywą 2002/96/EG dotyczącą postępowania ze zużytym sprzętem (WEEE), po zakończeniu użytkowania tego urządzenia, należy oddać go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych, pod żadnym pozorem nie wolno wyrzucać go wraz z odpadami komunalnymi. Informuje o tym odpowiednie oznaczenie na produkcie, instrukcji obsługi lub/i opakowaniu.
Komponenty zawarte do produkcji tego urządzenia nadają się do powtórnego użycia, zgodnie z ich oznaczeniem, dzięki temu wnoszą Państwo istotny wkład w ochronę środowiska naturalnego.
Informacji o punktach zbierania i usuwania zużytych urządzeń udzieli Państwu właściwy Urząd Gminy.
Numer GIOŚ: E0007925WZ

Wersja instrukcji: 2.1
GLOBALO
Instrukcja montażu i użytkowania

Okap kuchenny wyspowy:
ATINO ISOLA 65.2 SENSOR EKO MAX
GLOBALO
Spis treści
| Serwls 4 | |
| Etykleta energetyczna 4 | |
| Iustracja urządzenia 5 | |
| Wskazania bezpieczeństwa przy użytkowaniu 5 | |
| Wskazania bezpieczeństwa przy konserwacji i czyszczeniu 5 | |
| Obsługa okapu 6 | |
| Panel obsługi 6 | |
| Jakł stopień wydajności należy wybrać? 6 | |
| Funkcja BOOST 6 | |
| Włączanie i wyłączanie silnika okapu 6 | |
| Regulacja prędkości 6 | |
| Automatyka wyłączania okapu (TIMER) 6 | |
| Włączanie i wyłączanie oświetlenia 6 | |
| Konserwacja i czyszczenie 7 | |
| Okresy miedzykonserwacyjne 7 | |
| Czyszczcenie okapu 7 | |
| Czyszczcenie metalowego filtra tłuszczowego 7 | |
| Komunikat „FILTER” na wyświetlaczu LCD 8 | |
| Wymiana filtra z węglem aktywnym 8 | |
| Wymiana lampy dlodowej 9 | |
| Jak radzić sobie z problemami w eksploatacji ? 10 | |
| Okap w ogółe nie funkcionuje 10 | |
| Wydajność jest niewystarczajaca 10 | |
| Podwyższony szum eksploateacyjny 10 | |
| Lampa dlodowa nie działa 10 | |
| Wszystkie lampy dlodowe nie działaja 10 | |
| Polawienie się komunikatu „FILTER” 10 | |
| Tryb pracy z wyciągiem lub z wewnętrznym oblegiem powietrza 1 | |
| Sposoby zmniejszenia wpływu procesu gotowania na środowisko 1 | |
| Wskazówki dla poprawnej instalacji okapu 1 | |
| Przyłącze elektryczne 12 | |
| Zestawienie dostarczonych części 13 | |
| Montaż okapu 14 | |
| Montaż do sufitu / konstrukcji sufitowej 14 | |
| Zawieszenie sufitowej płyty montażowej 14 | |
| Montaż konstrukcji nośnej okapu 15 | |
| Montaż katowników nośnych do sufitowej płyty montażowej 16 | |
| Montaż korpusu okapu 1 | |
| Wykonanie wewnętrznych połączeń elektrycznych 1 | |
| Wykonanie przyłącza sieciowego 18 | |
| Montaż przewodu odprowadzającego 18 | |
| Montaż maskownic 18 | |
| Uruchomienie 18 | |
| Wymiary i dane techniczne 19 | |
| Informacie o gwarancii 20 | |
| Deklaracja 20 | |
| Postepowanie ze zużytym sprzetem 20 |

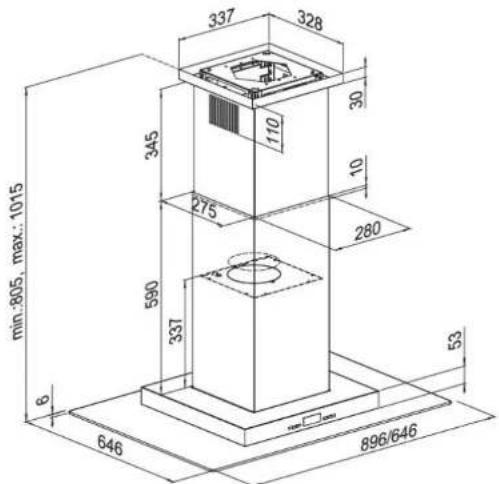

Wymiary i dane techniczne:
| Napłecie: | 220 - 240V |
| Częstotliwość: | ~50 Hz |
| Moc silnika: | 275 W |
| Ilość stopni prędkości: | 3+1 |
| Oświetlenie: | 2 x 1,2 W |
| Moc maksymalna: | 277,4 W |
| Klasa bezpieczeństwa: | 1 |
| Średnica wylotu: | ∅ 130 mm+ redukcja ∅ 120 mm |

*Błędne podłączenie przewodu wentylacyjnego powoduje spadek wydajności urządzenia. Każde załamanie rury o 90 stopni powoduje spadek wydajności o około 10%. Każdy dodatkowy metr rury lub płaskiego kanału powoduje spadek wydajności o kolejne 5%. Zredukowanie średnicy przewodu poprzez redukcję pola przekroju poprzecznego powoduje spadek wydajności urządzenia. Aby zachować fabryczne parametry urządzenia, należy tak planować montaż, aby nie zmniejszać pola powierzchni wylotu turbiny okapu. Zamontowanie filtra węglowego w okapie obniża jego wydajność o około 25-30%.
Każde stłumienie pracy silnika spowoduje jego przyspieszenie oraz zwiększenie głośności pracy! W ekstremalnych przypadkach, przy długotrwałej pracy na najwyższym stopniu prędkości i przy znacznie stłumionym ciągu, może doprowadzić nawet do spalenia silnika elektrycznego okapu.
Wykonanie przyłącza sieciowego
Po zakończeniu montażu konstrukcji nośnej okapu do sufitu, korpusu wraz z wewnętrznymi połączeniami elektrycznymi, należy wpiąć wtyczkę w wcześniej przygotowane gniazdko lub kostkę elektryczną umieszczoną wewnątrz konstrukcji urządzenia, sprawdzić poprawność funkcjonowania. Jeśli wszystkie funkcje działają poprawnie, należy wyłączyć zasilanie elektryczne poprzez wyłączenie odpowiedniego bezpiecznika w domowej instalacji elektrycznej.
Montaż przewodu odprowadzającego (tylko w wyciągowym trybie pracy)
Do połączenia z otworem wentylacyjnym należy zastosować rurę z tworzywa sztucznego lub giętki przewód odprowadzający o średnicy ∅ 150 mm (min. 120 mm) (nie znajduje się w zestawie).
Ważne: Przewód odprowadzający musi być przygotowany i zamontowany w suficie / konstrukcji sufitowej przed montażem okapu!
Zamontowaną w kanale wentylacyjnym rurę, ewentualnie przewód odprowadzający, odciąć na odpowiednią długość, pamiętając, aby był poprowadzony bez zbędnych załamań i nierówności, i połączyć go z adapterem przyłączeniowym okapu. Jeśli używamy przewodu/rury o mniejszej średnicy niż średnica wylotu okapu i stosujemy redukcję, to należy ją zamontować na silikonie, aby uniknąć jej ściągnięcia podczas pracy okapu.
Ważne: Jeżeli wyciąg prowadzi bezpośrednio do ściany zewnętrznej, to jego wylot musi być zaopatrzony w samoczynnie otwierającą się pokrywę lub zawór klapowy ciągu powrotnego (nie ma w zestawie, można nabyć w specjalistycznych sklepach z materiałami instalacyjnymi). Wykonanie odprowadzenia zewnętrznego należy zlecić specjaliście.
Montaż maskownic
Przy trybie pracy z obiegiem zamkniętym (pochłaniacz): maskownicę teleskopową górną ustawić tak, aby szczeliny wylotu powietrza były u góry.
Przy trybie pracy z wyciągiem: maskownicę teleskopową górną ustawić szczelinami wylotu powietrza na dół. Szczeliny są wtedy zakryte. Jeśli wymagane rozsunięcie maskownic nie zagwarantuje ukrycia otworów recyrkulacyjnych, wówczas sugerujemy montaż maskownic tak jak w trybie pracy z obiegiem zamkniętym.
Montaż maskownic należy przeprowadzić w następujący sposób:
Na maskownicę górną nałożyć wykańczający pierścień sufitowy i całość nasunąć na stelaż okapu. Dosunąć maskownicę tak, aby przylegała do sufitu, i przymocować ją za pomocą dwóch dołączonych uchwytów mocujących w sposób pokazany na rysunku 28 za pomocą wkrętów.
Dolną maskownicę nasuwamy na korpus tak, aby naszła na maskownicę górną, ukrywając jej mocowanie. Dolnej maskownicy nie mocujemy w żaden sposób, będzie się ona opierać na korpusie okapu.
Po zawieszeniu maskownic należy zdjąć pozostałą folię ochronną, a w trudno dostępnych miejscach, szczególnie tam, gdzie maskownice są teleskopowo wysunięte, folię należy bardzo uważnie obciąć żyletką lub innym ostrym narzędziem, pozostawiając niewidoczne fragmenty folii. Ponownie zamontować metalowe filtry tłuszczowe.
Taki sposób mocowania maskownic pozwoli uniknąć ich porysowania!


Po kompletnym montażu okapu:
- Usunąć wszystkie folie ochronne, usunąć ewentualne pozostałości kleju oraz ewentualne plamy tłuszczu i oleju.
- Przeprowadzić test funkcjonowania (patrz rozdział „Obsługa okapu”, strona 6). Możliwe jest wydobywanie się nieprzyjemnego zapachu z urządzenia przez kilkadziesiąt minut, szczególnie w obiegu zamkniętym.
Szanowni Klienci,
Gratulujemy Państwu dokonania trafnego wyboru i życzymy wiele satysfakcji w eksploatacji nowego okapu. Nasze urządzenia prezentują nie tylko dojrzałą technikę, ale także funkcjonalność, innowacyjne wzornictwo i przemyślane rozwiązania konstrukcyjne.
Prosimy o uważne zapoznanie się z niniejszą instrukcją, a także o przestrzeganie zawartych w niej reguł bezpieczeństwa użytkowania.
Zespół Firmy GLOBALO MAX Krzysztof Błażowski
Dla zapewnienia Państwu maksymalnego bezpieczeństwa w użytkowaniu zakupionego urządzenia, najważniejsze treści niniejszej instrukcji zostały wyróżnione następującymi symbolami:

Symbol UWAGA wskazuje na możliwe niebezpieczeństwa w użytkowaniu okapu. Dla własnego bezpieczeństwa, wskazówki oznaczone tym symbolem należy bezwzględnie przestrzegać!

Symbol POMOC oznacza użyteczne informacje pomocne w prawidłowej eksploatacji okapu. Wskazówki te mogą ułatwić codzienną eksploatację sprzętu, a także zaoszczędzić energię i czas.
Centrala Firmy
GLOBALO MAX Krzysztof Błażowski
ul. Maków 10
38-500 SANOK
POLSKA
Tel.: +48 13 49 27 560
Fax: +48 13 49 27 580
Kom.: +48 661 117 112
http://www.globalo.pl
e-mail: biuro@globalo.pl
Serwis:
Tel.: +48 13 49 27 560
Kom.: +48 609 055 660
email: serwis@globalo.pl
Serwis.
Jeżeli, pomimo naszej dokładnej kontroli jakości, stwierdzą Państwo nieprawidłowości w pracy i funkcjonowaniu zakupionego urządzenia, prosimy o kontakt z naszym serwisem, gdzie zawsze można uzyskać fachową pomoc.
Pracownicy serwisu służą swą pomocą od poniedziałku do piątku w godzinach od 9.00 do 17.00, pod numerami telefonów:
+48 13 49 27 560; +48 609 055 660 lub email: serwis@globalo.pl
Przed połączeniem się z serwisem należy odczytać z tabliczki MODEL okapu.
Te informacje można znaleźć na tabliczce znamionowej. Znajduje się ona wewnątrz okapu i jest widoczna po zdjęciu metalowych filtrów.
Informacja
Zilustrowana obok tabliczka znamionowa służy jedynie jako przykład. W każdym innym modelu rzeczywiste dane mogą się różnić od powyższych (patrz tabliczka znamionowa wewnątrz urządzenia).
Usługi serwisowe i części zamienne
Części zamienne można nabyć w sklepach specjalistycznych lub autoryzowanych punktach serwisowych.
GLOBALO®
| Model | ATINO ISOLA 65.2SENSOR EKO MAX |
| Moc silnika | 275 W |
| Moc oświetlenia | 2x1,2W |
| Moc całkowita | 277,2W |
| Napięcie /częstotliwość | 220-240V/50Hz |
| Średnica wylotu | ∅ 15 cm |
| Numer serii | 7350001 |
| GLOBALO MAXUl. Maków 1038-500 Sanok |
Etykieta energetyczna - Etykieta dla okapu powinna zawierać następujące informacje:

I. Nazwę lub markę dostawcy.
II. Identyfikator modelu dostawcy, czyli kod, zazwyczaj alfanumeryczny, który odróżnia specyficzny model okapu kuchennego do użytku domowego, od innych modeli o tym samym znaku towarowym lub pochodzących od tego samego producenta.
III. Klasę efektywności energetycznej okapu kuchennego do użytku domowego.
IV. Szacowane roczne zużycie energii.
V. Klasę efektywności pochłaniania zanieczyszczeń.
VI. Klasę efektywności oświetlenia.
VII. Klasę wydajności filtracji tłuszczów.
VIII. Poziom hałasu.
Montaż korpusu okapu
Dwa haki blaszane (24) przykręcić do korpusu okapu (4) (Rys.22) wkrętami 3,5x10 (17).
Korpus okapu z zamontowanymi hakami nasunąć na blok silnika, a haki pewnie zawiesić w odpowiednich otworach (Rys.23).
Korpus okapu (4) połączyć z blokiem silnika przy użyciu czterech śrub M5x20 i odpowiednich podkładek (13) (POŁĄCZENIE A str. 13)
Wykonanie wewnętrznych połączeń elektrycznych
Rys. 22
TYŁ OKAPU
Rys. 23
Kabel do oświetlenia połączyć z dwiema białymi dwubiegunowymi wtyczkami. Zwrócić uwagę na to, by po wykonaniu połączenia żaden z kabli nie dotykał lamp LEDowych lub innych lamp. Otworzyć szarą skrzynkę przyłączyć (Rys. 14). Następnie kostkę z płaskim kablem od panelu obsługi wcisnąć w przewidziane do tego gniazdo (Rys. 15). Ponownie nałożyć pokrywę i zatrzasnąć ją przez lekki nacisk (Rys. 17). Identycznie podłączyć czujnik pary (Rys. 16).
Wtyczka do panelu Wtyczka oświetlenia sterowania
otworzyć skrzynki połączeń sterowania i czujnika pary
Połączona wtyczka dwubiegunowa oświetlenia Podłączona wtyczka sterowania
Podłączyć wtyczkę czujnika pary
Założyć i zapiąć skrzynki połączeń

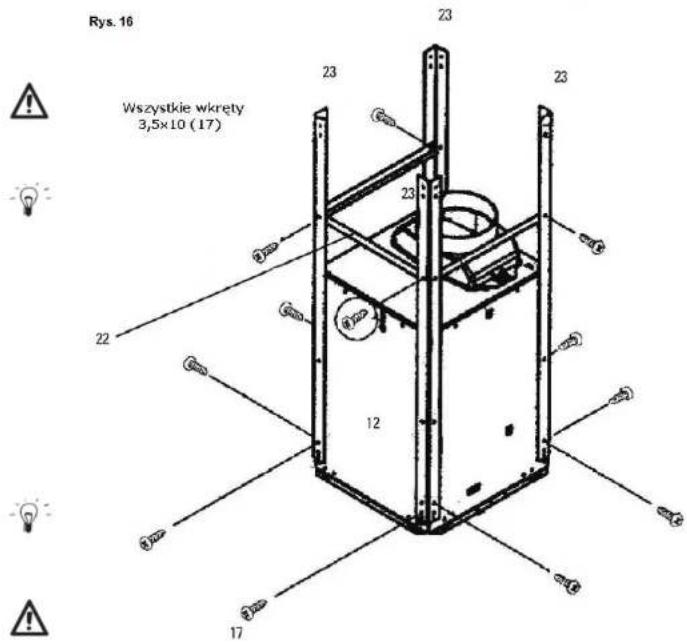

Montaż kątowników nośnych do sufitowej płyty montażowej
W pierwszej kolejności należy zawiesić haki dwóch tylnych kątowników nośnych (23) w otworach sufitowej płyty montażowej (21) (Rys. 17), należy przy tym zwrócić szczególną uwagę, aby haki kątowników dokładnie zaczepiły się za te otwory (Rys. 18).
W celu zawieszenia dwóch przednich kątowników nośnych na płycie sufitowej, należy je pewnie chwycić dłonią i przekręcić delikatnie wzdłuż osi pionowej, tak aby wystające haki na kątownikach mogły zostać wsunięte w otwory płyty montażowej (21).
Następnie, wkrętami 3,5x10 mm (17) należy pewnie dokręcić wszystkie kątowniki nośne (23) do płyty sufitowej (21) (Rys. 20).
Dla uzyskania odpowiedniej stabilności konstrukcji, należy pomiędzy kątowniki nośne włożyć wkład stabilizujący (22) i przykręcić go za pomocą wkrętów (17).
Teraz cała konstrukcja nośna jest pewna i stabilna (Rys. 21).

Rys. 18

Rys. 21 Wkład stabilizujący (22)

1 Otwory wylotowe 2 Maskownica górna 3 Maskownica dolna 4 Korpus okapu 5 Sterowanie 6 Filtry przeciwłuszczowe 7 Oświetlenie 8 Szyba hartowana 9 Wykańczający pierścień sufitowy 10 Czujnik pary
Wskazania bezpieczeństwa przy użytkowaniu:

- Instrukcja obsługi jest częścią składową urządzenia i należy ją starannie przechowywać, a w przypadku odsprzedaży urządzenia przekazać nabywcy. Okap może być używany tylko w warunkach domowych nad kuchenkami elektrycznymi i gazowymi. Nasze urządzenia nie są przeznaczone do przemysłowego wykorzystywania. Instrukcję można pobrać ze strony www.globalo.com.pl
- Podczas eksploatacji okapu metalowe filtry tłuszczowe muszą zawsze być zainstalowane, w przeciwnym razie tłuszcz może gromadzić się w okapie oraz w systemie wentylacyjnym.
- W przypadku użytkowania kuchni gazowych trzeba zwrócić szczególną uwagę na to, aby nie używać palnika bez postawionego na nim naczynia. Przy otwartym płomieniu gazowym części okapu mogą zostać uszkodzone przez silnie wzrastającą ilość ciepła.
- Niedozwolone jest flambirowanie (przygotowanie potraw skropionych alkoholem i ich zapalenie) pod okapem z powodu niebezpieczeństwa pożaru. Wznoszący się płomień może zapalić tłuszcz nagromadzony w filtrze tłuszczowym.
- Smażenie frytek lub prace kuchenne z użyciem olejów i tłuszczów pod okapem mogą być wykonywane tylko pod stałym nadzorem z powodu niebezpieczeństwa pożaru. W przypadku oleju już używanego mniejsze ryzyko powstania samozapłonu.
- Inne prace z otwartym ogniem są niedozwolone. Mogą one wywołać pożar i uszkodzić elementy okapu. Wyjątek stanowi właściwe użytkowanie kuchenki gazowej.
- Przy trybie pracy okapu z wyciągiem i eksploatacji ogrzewania zależnego od komina (np.: piece kaflowe, piece kominowe, kominki) należy zatroszczyć się o wystarczający dopływ świeżego powietrza do pomieszczenia. W każdym z tych przypadków należy zasięgnąć informacji w administracji budynku i u uprawnionego kominiarza.
Wskazania bezpieczeństwa przy konserwacji i czyszczeniu:

- Podczas wszystkich prac konserwacyjnych i czyszczenia okapu należy wyjąć wtyczkę z sieci lub wyłączyć odpowiedni bezpiecznik w domowej instalacji elektrycznej.
- Okapu nie wolno czyścić parowymi urządzeniami czyszczącymi.
- Jeżeli dojdzie do zaniedbania prac konserwacyjnych i czyszczenia, istnieje niebezpieczeństwo pożaru wskutek zapalenia się nawarstwionego tłuszczu.
- Naprawy mogą być przeprowadzane tylko przez autoryzowanego specjalistę. W przypadku samowolnej ingerencji wygasają wszystkie roszczenia z tytułu rękojmi i gwarancji.

Zakupione urządzenie przeznaczone jest wyłącznie do użytkowania tylko w warunkach gospodarstwa domowego, producent i dystrybutor nie ponoszą żadnej odpowiedzialności w przypadku zastosowania sprzętu do innych celów.
Obsługa okapu
Rys.2 PANEL STEROWANIA ELEKTRONICZNEGO
Panel obsługi
Panel obsługi znajduje się na frontowej części urządzenia. Posiada ergonomiczny kształt i jest prosty w obsłudze (Rys.2).
Jaki stopień wydajności należy wybrać?
Wydajność sprzętu powinna być dobrana do ilości gromadzących się oparów podczas gotowania i smażenia, tzn. przy nieznacznych oparach powinien zostać wybrany niski stopień prędkości, a przy silnych oparach wyższy. Należy przestrzegać włączania okapu przed rozpoczęciem gotowania, by mógł wytworzyć się ruch powietrza. Wpływa to pozytywnie na wydajność zasysania. Po zakończeniu gotowania urządzenie powinno pracować jeszcze przez jakiś czas (modele z elektroniczną automatyką wyłączenia TIMER), aby pozostałe zapachy i reszta wilgoci mogły zostać odciągnięte.
Włączanie i wyłączanie silnika okapu (klawisz 1)
Przez naciśnięcie klawisza (1) urządzenie zaczyna pracować, jako domyślny ustawiony jest drugi stopień prędkości.
Regulacja prędkości (klawisz 2, 3)
Naciśnięcie klawisza „*” (2) lub „*” (3) w trakcie pracy urządzenia spowoduje zmniejszenie lub zwiększenie prędkości turbiny, a wybrany stopień prędkości (1,2,3,4) będzie pokazany na wyświetlaczu LCD przy pomocy wskaźnika krokowego stopnia prędkości i numerycznego „SPD”. Funkcja TURBO zostanie aktywowana, jeśli w trakcie pracy na 4 biegu (BOOST) zostanie wciśnięty klawisz „*” (3), wówczas na wyświetlaczu LCD pojawi się migający napis „TURBO” (2017). Zwiększając prędkość (4) będzie zmniejszać się specjalnie (5) TURBO – zwiększając prędkość (6) będzie zmniejszać prędkość w 5 minutowych odstępach czasowych, aż do osiągnięcia biegu. Wtedy funkcja TURBO dezaktywuje się automatycznie. Aby wcześniej wyłączyć tę funkcję, należy wcisnąć klawisz (1)
Funkcja BOOST
Funkcja BOOST, czyli pochłaniania intensywnego, zostanie uruchomiona po naciśnięciu klawisza „+” (3) w trakcie pracy urządzenia na biegu trzecim. Na wyświetlaczu pojawi się wówczas pulsująca cyfra 4 i pulsujący wskaźnik stopnia prędkości. Po upływie około 5 minut okap samoczynnie powróci do pracy na biegu trzecim.
Automatyka włączania okapu przez czujnik pary (klawisz 4)
Wybranie tej funkcji umożliwia automatyczne włączenie się okapu podczas gotowania, dzięki zamontowanemu czujnikowi pary. Po włączeniu trybu AUTO przez około 90 sekund trwa elektroniczna regulacja czujnika. Jeśli nie będziemy wyłączać funkcji AUTO, przy następnych włączeniach się okapu regulacja już nie następuje. Regulacja następuje po przełączeniu na tryb pracy manualny i następnym włączeniu trybu AUTO. Czujnik uruchamia okap zawsze na drugim biegu, a w miarę wzrostu intensywności pary czujnik będzie zwiększał bieg, a przy jej zmniejszaniu – zmniejszał, aż do wyłączenia. Czujnik posiada czułość na pary, aby wyregulować ją w warunkach rzeczywistych, należy przycisnąć przycisk AUTO i krótkimi naciśnięciami wybrać żądany poziom. Fabrycznie jest wybrany poziom 2, najbardziej optymalny; poziom 1 to próg czułości bardzo niski, a poziom 3 to czułość na parę najwyższa.
Automatyka wyłączania okapu (TIMER) (klawisz 5)
Urządzenie wyposażone jest w funkcję „TIMER”, która automatycznie wyłącza pracę silnika / lub oświetlenia. Powinna być aktywowana zawsze po zakończeniu gotowania w celu usunięcia pozostałych oparów. Funkcja ta zostaje aktywowana przez wciśnięcie klawisza (4) na panelu sterowania; wówczas na wyświetlaczu LCD pojawi się migający piktogram 1 i jednocześnie numeryczny wskaźnik prędkości „SPD” przechodzi w tryb minutowy „MIN”. Wówczas przyciskami (2 lub 3) ustawia się żądany czas wyłączenia okapu (podczas gdy na wyświetlaczu LCD pulsuje symbol 2), w zakresie od 1 do 90 min (domyślnie ustawiono 10 min.). Zatwierdzenie wyłączenia następuje automatycznie, po upływie kilku sekund bez naciśnięcia przycisków. Czas pozostały do wyłączenia okapu jest odliczany i pokazywany na wyświetlaczu LCD w minutach. Po ustawieniu „TIMER-a”, klawiszami (2, 3) można ponownie regulować pracę silnika. Po upływie ustawionego czasu, silnik okapu i oświetlenie (jeśli jest włączone) zostaną wyłączone. Funkcja „TIMER” może być w każdej chwili wyłączona poprzez ponowne wciśnięcie klawisza (4). W czasie pracy okapu z funkcją TIMER, naciśnięcie klawisza (1) spowoduje wyłączenie urządzenia i skasowanie ustawionego czasu automatycznego wyłączenia.
Włączanie i wyłączanie oświetlenia (klawisz 6)
Oświetlenie włącza się lub wyłącza przez naciśnięcie klawisza (6)
Montaż konstrukcji nośnej okapu

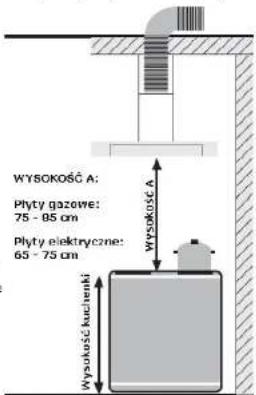

Mając na uwadze wymagania instalacyjne, a szczególnie minimalną odległość dolnej części okapu od powierzchni płyty kuchennej (Rys. 9, str. 11; Rys. 10, str. 12), należy wyliczyć wymaganą wysokość okapu, a tym samym miejsce montażu kątowników nośnych (23) na bloku silnika (12) (Rys. 16).
Kątowniki nośne (23) zostały nawiercone na całej długości, tak aby w prosty sposób można było zamontować je na optymalnej wysokości.
Dystans pomiędzy blokiem silnika a sufitem (WYSOKOŚĆ C) można wyliczyć korzystając z Rys. 9, str. 11.
Każdy z czterech kątowników nośnych (23) należy przykręcić do bloku silnika (12) przy pomocy co najmniej czterech wkrętów (17) (Rys. 15).


Montaż do sufitu / konstrukcji sufitowej

WYMAGANIA BUDOWLANE: Sufit ewentualnie sufitowa konstrukcja nośna, do którego będzie przytwierdzony okap, koniecznie musi być stabilny i przystosowany do jego montażu. Przy wyborze miejsca montażu należy wziąć pod uwagę wygospodarowanie dostatecznej ilości miejsca, jaką zajmuje korpus okapu.

Na podstawie wymiarów odczytanych z Rys. 14 należy zaznaczyć na suficie rozstaw otworów montażowych, a przed przystąpieniem do wiercenia należy w zaznaczone miejsca przyłożyć sufitową płytę montażową i sprawdzić położenie zaznaczonych otworów (UWAGA: pamiętać o właściwym położeniu płyty – otwór B, Rys. 13, oznacza przód płyty i okapu!).
Sufitowa płyta montażowa posiada podłużne otwory, w które wkręca się śruby kotwiące, mamy więc możliwość pewnej regulacji położenia, lecz pomimo tego otwory powinny być wiercone możliwie dokładnie!
Zawieszenie sufitowej płyty montażowej
W zaznaczonych na suficie / konstrukcji sufitowej miejscach wywiercić cztery otwory o średnicy 8 mm, włożyć w nie dyble (16)
i czterema śrubami (15) wraz z odpowiednimi podkładkami (15) przykręcić sufitową płytę montażową (21). Należy zwrócić szczególną uwagę na jej właściwe położenie (przód okapu) oraz stabilne przymocowanie!


Konserwacja i czyszczenie
Uwaga: Przed wszystkimi pracami konserwacyjnymi i czyszczeniem należy wyjąć wtyczkę z sieci, względnie wyłączyć lub odkręcić bezpiecznik w domowej instalacji elektrycznej.
Okresy międzykonserwacyjne
Regularna konserwacja jest bezwarunkowo wymagana, aby zapewnić sprawność urządzenia na długi czas. Gdy metalowy filtr tłuszczowy jest zatkany cząsteczkami tłuszczu i brudu, funkcjonowanie urządzenia jest mocno utrudnione. Wewnątrz okapu i w systemie wentylacyjnym może dojść do niepotrzebnego nagromadzenia się tłuszczu, co z biegiem czasu może prowadzić do podwyższenia ryzyka pożaru. Okapy domowe pracujące w trybie zewnętrznym (odprowadzaniem powietrza) nie nadają się ani do pracy, ani do recyrkulacji. Dlatego filtr z aktywnym węglem musi być wymieniany w regularnych odstępach czasu. Filtr węglowy nie znajduje się w zestawie z okapem, jest dostarczany opcjonalnie.
- Okres między czyszczeniem metalowego filtra tłuszczowego:
co 2-3 tygodnie (odpowiednio do częstotliwości użytkowania) lub co 20 godzin pracy urządzenia
- Okres między wymianą filtra z aktywnym węglem:
co 3-6 miesięcy (odpowiednio do częstotliwości użytkowania)
Aby tłuszcze nie osadzały się na ścianach i meblach kuchennych, okresy między konserwacją i czyszczeniem powinny być przestrzegane. Jeśli metalowy filtr przy trybie z wewnętrznym obiegiem powietrza nie jest regularnie czyszczony, to szybciej swoje właściwości traci filtr węglowy. Zwiększa się także zagrożenie pożarowe, gdyż może dojść do zapalenia się tłuszczu zgromadzonego na filtrach.
Czyszczenie okapu
- Wyjąć wtyczkę z sieci, względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej!
- Okapu nie wolno czyścić urządzeniami parowymi
- Niewłaściwe czyszczenie powierzchni ze stali nierdzewnej prowadzi do zmiany koloru i uszkodzeń powierzchni!
- Nieregularnie czyszczony okap może spowodować utratę gwarancji.
Powierzchnie zewnętrzne okapu mogą być czyszczone miękką ściereczką ze środkiem do pielęgnacji stali nierdzewnej BERNER, służy on do czyszczenia, pielęgnacji i konserwacji okapów i innych elementów wykonanych ze stali szlachetnych (Inoxu), zarówno tych matowych, jak i polerowanych (z połyskiem) zgodnie do struktury szlifu stali szlachetnej.
Z jego pomocą jednym ruchem z łatwością i bez pozostawiania smug można usunąć pył, brud, tłuszcz i odciski palców. Wyczyszczone powierzchnie znacznie dłużej pozostają później czyste i błyszczące. Utrzymująca się długo warstwa ochronna odporna jest na działanie wody i zapobiega ponownemu przywieraniu zanieczyszczeń. Środek BERNER posiada przeźroczystą, płynną konsystencję oraz ma działanie antystatyczne. Agresywne środki czyszczące, jak np. płyn octowy, proszek do szorowania, granulat ścierny, czy ostre przedmioty uszkadzają powłokę okapu.

- wyjęcie metalowego filtra
Wyjąć filtry przeciwłuszczowe poprzez naciśnięcie listwy uchwytu lekko do tyłu i wyciągnąć filtr ukośnie w dół. Listwa uchwytu posiada zabezpieczenie na wypadek odwrotnego założenia filtra; możemy ją także nacisnąć np. za pomocą długopisu.
- czyszczenie metalowego filtra tłuszczowego

- Namoczyć metalowy filtr w ciepłej wodzie z płynem do mycia naczyń, czyścić miękką szczotką, a następnie spłukać letnią wodą. Ewentualnie powtórzyć proces czyszczenia.
- Filtry metalowe mogą być czyszczone także w zmywarkach przy normalnym programie i temperaturze nie wyższej niż 55 °C.
Wskazówka

Przy czyszczeniu metalowego filtra przeciwtłuszczowego zwracać uwagę na to, aby siatka nie została uszkodzona. Częste mycie i stosowanie agresywnych środków czyszczących może spowodować odbarwienia. Nie mają one wpływu na funkcjonowanie filtra i nie stanowią podstawy do reklamacji!
Po czyszczeniu osuszony filtr metalowy wstawić do ramy okapu najpierw tylną krawędzią. Podnieść filtr do góry, na krótko przycisnąć listwę uchwytu i umieścić filtr w ostatecznym położeniu.

Komunikat „FILTER” na wyświetlaczu LCD
Komunikat „C” pojawi się na wyświetlaczu po upływie około 20 godzin pracy urządzenia, należy wówczas w zależności od zanieczyszczenia wyczyścić metalowe filtry tłuszczowe.
Po wyczyszczeniu filtrów, komunikat ten należy usunąć z wyświetlacza w następujący sposób:
- Wcisnąć i przytrzymać przez około 3 sek. klawisz włączania okapu (1) Rys 2, po jednym, krótkim sygnale (boop), komunikat „FILTER” zniknie z wyświetlacza LCD. Tą czynność możemy przeprowadzić zarówno przy włączonym, jak i wyłączonym urządzeniu. W razie potrzeby filtry metalowe możemy czyścić częściej niż co 20 godzin!
- Informacja o konieczności czyszczenia filtrów tłuszczowych będzie pojawiać się cyklicznie, po około 20 godzinach pracy.
- Jeśli zdarzy się przypadek, że nie powiedzie się usunięcie tego komunikatu w wyżej opisany sposób, należy wówczas odłączyć urządzenie z sieci elektrycznej na około 15 - 20 sek., włączyć ponownie zasilanie i powtórzyć wyżej opisane czynności.
Wymiana filtra z węglem aktywnym
Typ filtra KSC 300 (tylko w trybie pochłaniacza z wewnętrznym obiegiem powietrza).
- Wyjąć wtyczkę z sieci względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej!
- Filtr węglowy jest widoczny i dostępny po usunięciu filtrów metalowych (Rys.4a).
- Aby wyjąć filtr węglowy, należy wcisnąć dwa prawe klipsy mocujące znajdujące się w ramie filtra, wówczas filtr opada lekko w dół i może zostać wyjęty (Rys.4b, Rys.4c).
- Wstawiając nowy filtr węglowy, należy zwracać uwagę na to, aby występy mocujące na filtrze węglowym były skierowane zgodnie do odpowiednich klipsów mocujących w ramie filtra (odpowiednio z lewej, lub prawej strony urządzenia).
- Najpierw umieścić filtr w ramie od lewej strony, przytrzymać w celu zabezpieczenia przed wypadnięciem a następnie podnieść przednią krawędź filtra do góry, umieścić w ramie do zapięcia klipsów mocujących.

Rys. 4b
Rys. 4c
Rys. 4d
Przy trybie z obiegiem powietrza, po zakończeniu procesu gotowania okap powinien być włączony na około 15 minut, aby filtr węglowy został dosuszony. Przy okapach z elektronicznym sterowaniem do tego może zostać użyta automatyczka wyłączenia (TIMER).
Zestawienie dostarczonych części
1 - Kabel z wtyczką 2 - Maskownica teleskopowa górna (2 połowy) 3 - Maskownica dolna 4 - Korpus, ramka okapu 5 - Sufitowy kołnierz wykańczający 6 - Płyta montażowa 7 - Blok silnika 8 - Kątowniki 9 - Szyba hartowana 11 - Plastikowa redukcja 150/125 mm 12 - Wkład stabilizujący 13 - Mocowanie maskownicy górnej 14 - Wieszak


Rys.1

Połączenie B
Wskazówki dla poprawnej instalacji okapu
Przy montażu okapu w trybie wyciągu należy przestrzegać następujących wskazówek:

- W pomieszczeniach, gdzie będzie zainstalowany okap wielkość otworu dołotowego powinna być, co najmniej tak duża jak wielkość wyciągu powietrza, aby nie powstawało podciśnienie i aby okap funkcjonował prawidłowo.
- Ważne: w mieszkaniach, gdzie eksploatuje się urządzenia z otwartym płomieniem (np.: piece na paliwa stałe i dekiel, kominki, termy itp.) z zasady musi być zapewniony wystarczający dopływ świeżego powietrza. Najczęściej odbywa się to poprzez wentylacyjny kanał wyciągowy i dolotowy lub okno uchylne. Instalacja okapu przed uruchomieniem musi być sprawdzona i zaaprobowana przez uprawnionego specjalistę.
- Z reguły, dla zapewnienia właściwej wentylacji pomieszczeń, w których eksploatowane są inne urządzenia na paliwa stałe lub ciekłe, dopływ świeżego powietrza powinien być trzykrotnie większy od wywiewu. Trzeba przy tym wziąć pod uwagę całkowitą zdolność wentylacji mieszkania (objętość pomieszczenia, szczelność okien itp.). Koniecznych informacji o przygotowaniach technicznych dotyczących wentylacji należy zasięgnąć u uprawnionego specjalisty.
- Okapu nie wolno w żadnym przypadku przyłączać do będących w eksploatacji kominów dymowych lub gazowych innych urządzeń (bojler, kocioł, piec itp.). Nie wolno także używać kanałów, które służą do napowietrzania i przewietrzania pomieszczeń z paleniskami.
- Przy podłączeniu do nieczynnych kominów dymowych lub gazowych trzeba uzyskać zgodę uprawnionego kominiarza.
Zawsze należy stosować się do obowiązujących, krajowych przepisów budowlanych!
Ważne informacje

- Z powodów bezpieczeństwa odstęp między dolną krawędzią okapu i płytą kuchenki elektrycznej musi wynosić co najmniej 65 cm, a przy kuchenkach gazowych co najmniej 75 cm.
- Przed podłączeniem do sieci elektrycznej należy sprawdzić, czy podane napięcie na tabliczce znamionowej jest zgodne z istniejącym miejscowym napięciem sieci. Tabliczka znamionowa znajduje się wewnątrz okapu i będzie widoczna po zdjęciu metalowych filtrów.
- Przy trybie pracy z wyciągiem, system wentylacyjny musi mieć średnicę co najmniej 120 mm. Aby zapewnić optymalną wydajność wentylacji i niski szum pracy, zaleca się średnicę rur 150 mm.
- Przy układaniu kanału wyciągu trzeba wziąć pod uwagę, co następuje:
- wybierać krótkie, proste odcinki wyciągu,
- używać możliwie jak najmniej kolanek rurowych,
- nie układać toru pod ostrymi kątami, lecz w łagodne łuki,
- przewody wyciągu i rury o średnicy mniejszej niż 120 mm są niezdatne do użytku.
- Przy wierceniu wymaganych otworów pod dyble trzeba zatroszczyć się o to, aby podłoże było stabilne oraz aby nie uszkodzić istniejących instalacji.
- Maksymalna masa przedmiotów umieszczanych na okapie lub powieszonych na nim nie może przekraczać 2 kilogramów!
Przyłącze elektryczne

- Okapy dostarczane są razem z przewodem elektrycznym i wtyczką. Mogą być one podłączone do każdego, zeinstalowanego zgodnie z przepisami i zabezpieczonego gniazda z uziemieniem (230 V / 50 Hz prąd zmienny).
- Jeśli zastosowane gniazdo po montażu okapu nie jest swobodnie dostępne, to używany obwód prądowy musi mieć możliwość odłączenia w celu przeprowadzenia prac konserwacyjnych.
- Urządzenie odpowiada I klasie ochrony przeciwporażeniowej.
- Jeśli zaistnieje taka potrzeba, można odciąć wtyczkę i przewody wpiąć bezpośrednio do kostki.

Wymiana lampy diodowej

- Wyjąć wtyczkę z sieci względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej!
- Nie patrzeć bezpośrednio na bardzo jasne światło diodowe. Unikać dłuższego naświetlenia nieosłoniętej skóry.
- Szyba żarówki diodowej jest urządzeniem ochronnym. W przypadku uszkodzenia, użycie jej jest zabronione.

Żarówki diodowe można nabyć w sklepach specjalistycznych. Przy zakupie należy zwrócić uwagę na to, by dopuszczalna moc lampy [W] i podane napięcie [V] były zgodne z danymi na używanej lampie diodowej. Nie można używać żarówek diodowych LED
Wyjąć wtyczkę z sieci lub wyłączyć bezpiecznik w domowej instalacji elektrycznej!
Usunąć metalowe filtry.

Wyjąć żarówkę, obracając ją ¼ obrotu w kierunku przeciwnym do ruchu wskazówek zegara. Można dla ułatwienia użyć taśmy przezroczystej, przyklejając ją do żarówki i przekręcając za jej koniec żarówkę. Wstawić nową żarówkę (napięcie/moc/rodzaj trzonka - 230 V / 1,2 W / GU 10 lub GZ 10) przez wykonanie ½ obrotu zgodnie z ruchem wskazówek zegara.

Jak radzić sobie z problemami w eksploatacji?
Okap w ogóle nie funkcjonuje:
- Czy bezpiecznik w domowej instalacji nie został przypadkiem wyłączony? Sprawdzić dopływ prądu względnie bezpiecznik główny.

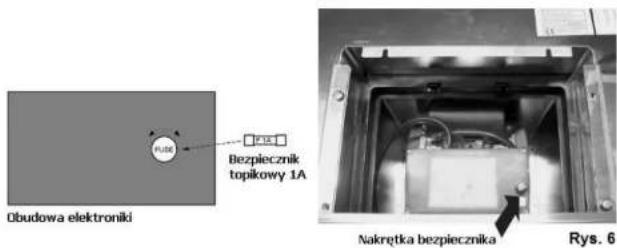

- Czy wskutek przepięcia nie został przepalony bezpiecznik topikowy elektroniki sterującej? Sprawdzić stan bezpiecznika, patrz Rys. 6.
- Czy wskutek wysokiej temperatury wyłączył się bezpiecznik termiczny silnika? Wyłączyć urządzenie, odczekać około 20 - 30 min, aż bezpiecznik termiczny osiągnie właściwą temperaturę i ponownie włączyć okap. • Czy wtyczka jest włączona do sieci?
- Wyjąć wtyczkę sieciową, aby skasować elektronikę sterującą do stanu wyjściowego. Odczekać ok. 15 – 20 sekund, po czym ponownie włożyć wtyczkę do gniazdka. Alternatywnie można także wyłączyć odpowiedni bezpiecznik na wyżej podany czas, a następnie znów włączyć.
Wydajność jest niewystarczająca / podwyższony szum eksploatacyjny:
- Czy przekrój przewodu wentylacyjnego jest wystarczający (min. 120 mm), czy nie ma zbyt dużo załamań i kątów ostrych?
- Czy przypadkiem w kanale wentylacyjnym nie zakleszczyła się klapa ciągu powrotnego (jeśli taka jest zamontowana)?
- Jeżeli kanał wentylacyjny zaopatrzony jest w kratkę wahadłową, usunąć ją. • Czy filtry metalowe są czyste?
- Filtr z węglem aktywnym nie powinien być starszy niż 6 miesięcy (tylko przy trybie z zamkniętym obiegiem powietrza).
- Czy ilość powietrza odbieranego z kuchni jest równoważona przez wystarczający dopływ świeżego powietrza (aby nie powstało podciśnienie)?
Jeżeli wydajność wciąż nie jest zadawalająca, należy zwrócić się o pomoc do naszego serwisu.
Jedna lampa diodowa nie działa:
- Wymienić lampę diodową. W tym celu przeczytać rozdział na stronie 9 „Wymiana lampy diodowej”.
Wszystkie lampy diodowe nie działają:
- Przy krótkim spięciu w lampie diodowej reaguje bezpiecznik topikowy w elektronice sterującej. W takim przypadku należy zastąpić uszkodzony bezpiecznik nowym, o tych samych parametrach. W tym celu ODKRĘCIĆ (przeciwnie do ruchu wskazówek zegara) gniazdo bezpiecznika znajdujące się na obudowie elektroniki, wewnątrz bloku silnika (Rys. 6) i wymienić go na sprawny.

Tryb pracy z wyciągiem lub z wewnętrznym obiegiem powietrza
Przy trybie z wyciągiem powietrza (Rys. 7) opary zostają wyprowadzone do atmosfery kanałem wentylacyjnym przez system wyciągu. Przy trybie z obiegiem powietrza (Rys. 8) opary zostają uwolnione od resztek tłuszczu oraz zapachów i ponownie wydmuchiwane do kuchni. Aby zapachy były pochłaniane przez okap, należy obowiązkowo zastosować filtr z węglem aktywnym. Ten tryb pracy stosowany jest tylko wtedy, kiedy nie ma możliwości wyprowadzenia wyciągu na zewnątrz.
Użycie filtra węglowego zmniejsza wydajność okapu o ok. 25-30%, zwiększając przy tym jego głośność.
Okap dostarczany jest z zakładu bez zamontowanego filtra węglowego, tzn. jest przewidziany dla trybu pracy z wyciągiem powietrza. Filtr węglowy można nabyć w naszej sieci sprzedaży.

Sposoby zmniejszenia wpływu procesu gotowania na środowisko
W celu zmniejszenia zużycia energii należy gotować w naczyniach pod przykrywką.
Filtry aluminiowe okapu należy utrzymywać w czystości. Zalecany czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi 35h pracy okapu.
Należy dbać na bieżąco o drożność przewodów wentylacyjnych.
Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej intensywności gotowania.
