INSTRUKCJA OBSŁUGI FBC122412D Extralink

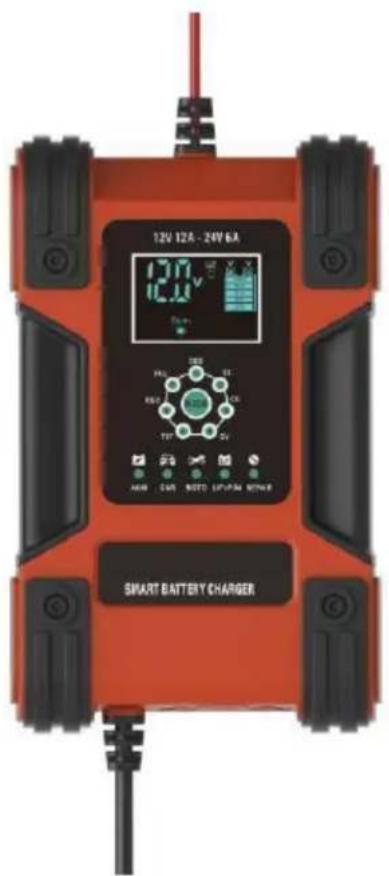

ŁADOWARKA WIELOFUNKCYJNA

12V 12A / 24V 6A

7-etapowa automatyczna inteligentna ładowarka do akumulatorów kwasowo- ołowiowych, LiFePO4...

(AKUMULATORY AGM, GEL, SLA, MOKRE, GŁĘBOKIEGO CYKLU...)

FBC122412D

INSTRUKCJA OBSŁUGI

NINIEJSZA INSTRUKCJA ZAWIERA WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA I OBSŁUGI

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed użyciem przeczytaj niniejszą instrukcję i postępuj zgodnie z nią.

OSTRZEŻENIE:

.Ladowarka FBC122412D przeznaczona jest do akumulatorów kwasowo- ołowiowych 12V i 24V LiFePO4 o pojemnościach od 6AH - 200AH(12V), 6AH - 100Ah(24V).

.Przed użyciem sprawdź specyfikację producenta baterii.

.Podczas ładowania z akumulatora mogą wydobywać się gazy wybuchowe. Należy zapewnić wentylację, aby zapobiec powstawaniu płomieni i iskier.

o Nie wystawiaj ładowarki na działanie słonca ani w środowisku o wysokiej temperaturze.
O Kwas akumulatorowy jest żrzący. W przypadku kontaktu kwasu ze skórą lub oczami natychmiast przemyć wodą.
o Nie ładuj zamarzniętego lub uszkodzonego akumulatora.
o Nie ładuj baterii jednorazowych.
o Nie kładź ładowarki na akumulatorze podczas ładowania.
O Zachowaj szczególną ostrożność, aby zmniejszyć ryzyko upuszczenia metalowego narzędzia na akumulator. Może to spowodować iskrę lub zwarcie akumulatora lub innej części elektrycznej, co może spowodować wybuch.

Podczas pracy z akumulatorem kwasowo-ołowiwym należy zdjąć osobiste przedmioty metalowe, takie jak pierścionki, bransoletki, naszyjniki, zegarek... Nie pal i nie dopuszczaj do iskrzenia lub płomienia podczas ładowania. Aby zmniejszyć ryzyko porażenia prądem odłącz wtyczkę ładowarki z gniazdka sieciowego przed przystąpieniem do jakichkolwiek czynności konserwacyjnych lub czyszczenia.

Nie do użytku przez dzieci lub osoby, które nie są w stanie postępować zgodnie z instrukcją, chyba że będą one nadzorowane przez osobę dorosłą, która zapewni prawidłowe użytkowanie ładowarki.

GŁÓWNE CECHY:

o Wysoka wydajność (>85%).
o AGM, samochód, motocykl, typ akumulatora LiFePO4 można wybrać
- 7-stopniowy proces ładowania sterowany mikroprocesorem zapewnia najlepszą możliwą aplikację i umożliwia wydajne ładowanie baterii.
o Napięcie ładowania dostosowuje się do temperatury, co może zapobiec przeładowaniu lub niedoładowaniu akumulatora.
o Zdolne do ładowania mocno rozładowanego lub mocno zasiarczonego akumulatora.
o Zabezpieczenie przed odwrotną polaryzacją, zabezpieczenie przed zwarciem, zabezpieczenie przed przeładowaniem, wolne parkowanie.
o Wyświetlacz LCD: napięcie, prąd, temperatura itp.
o Łatwość użycia. Czytelny wyświetlacz stanu ładowania.
o Pełna kontrola mikroprocesorowa.
o Nie przeładowuj baterii, nawet jeśli jest ona podłączona w dowolnym trybie.

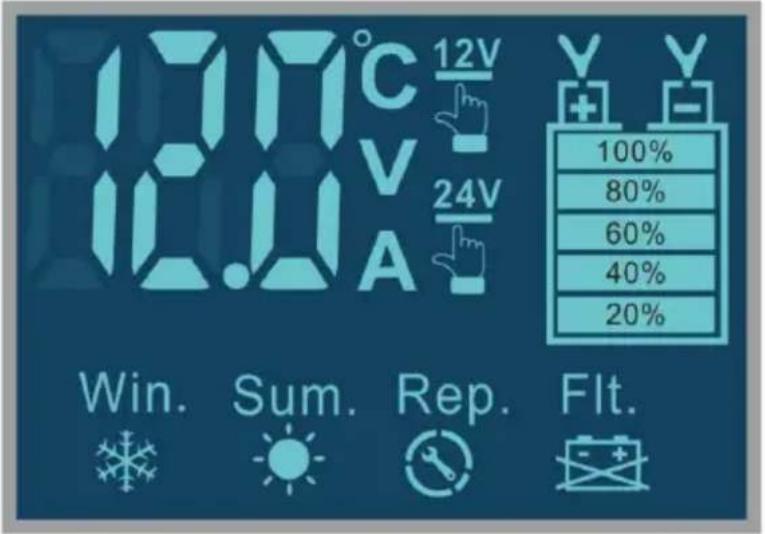

	Temperatura wewnętrzna ładowarki
	Napięcie ładowania
	Prąd ładowania
	Tryb naprawy
	Czekaj
	Pełna bateria
	Tryb odsiarczaniaTylko w trybie AGM i samochodowym
	Tryb testowyBezpośrednio po fazie absorpcji przeprowadzany jest automatyczny test baterii, monitoruje napięcie przez 10 minut, aby określić, czy bateria jest pełna, czy nie
	NiskonapięciowyNapięcie akumulatora jest zbyt niskie lub akumulator nie może oszczędzać energii
	Koniec funkcji naprawy
	Tryb zimowyGdy temperatura spadnie poniżej+10'C, Podnieś napięcie ładowaniaTylko w trybie samochodowym
	Tryb letniGdy temperatura jest powyżej +28'C,zmniejsz napięcie ładowaniaTylko w trybie samochodowym
	Zła polaryzacja, zmień podłączenie zacisków
	Uszkodzony akumulator, należy zlecić sprawdzenieakumulatora mechanikowi, a w razie potrzebywymienić akumulator
	Złe połączenie, sprawdź połączenie między ładowarką akumulatorem
	Akumulator 12 V lub akumulator 24 V
	Pojemność baterii

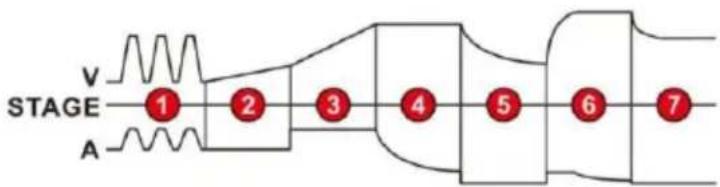

7-ETAPOWY PROCES LADOWANIA

1-stopniowy: Odsiarczanie

akumulatora 2-stopniowy:

Łagodny start ładowania

3- etap: ładowanie zbiorcze

4- etap: ładowanie

absorpcyjne 5-stopniowy:

test akumulatora

6- etap: ładowanie regeneracyjne

7- etap: Ładowanie podtrzymujące i podtrzymujące

TRYBY LADOWARKI:

FBC122412D ma siedem (9) trybów: 12 V AGM, 24 V AGM, 12 V samochód, 24 V samochód, 12 V motocykl, 24 V motocykl, 12 V LiFePO4, 24 V LiFePO4, NAPRAWA.

Ważne jest, aby zrozumieć różnice i przeznaczenie każdego trybu ładowania. Nie używaj ładowarki, dopóki nie potwierdzisz odpowiedniego trybu ładowania dla swojego akumulatora. Poniżej krótki opis:

AGM	Tryb akumulatorów AGMDo akumulatorów AGM
CAR	Tryb akumulatorów samochodowychDla GEL, SLA, WET, DEEP CYCLE, EFB, Calcium Baterie
MOTO	Tryb akumulatorów motocyklowychDo akumulatorów motocyklowych
LiFePO4	Tryb baterii LiFePo4Do akumulatorów LiFePo4
REPAIR	Tryb naprawy (16 godzin)Zaawansowany tryb odzyskiwania baterii do naprawy i przechowywania starych, bezczynnych, uszkodzonych, rozwarstwionych lub zasiarczonych.Nie wszystkie akumulatory można odzyskać, można je stosować tylko w akumulatorach motocyklowych i samochodowych

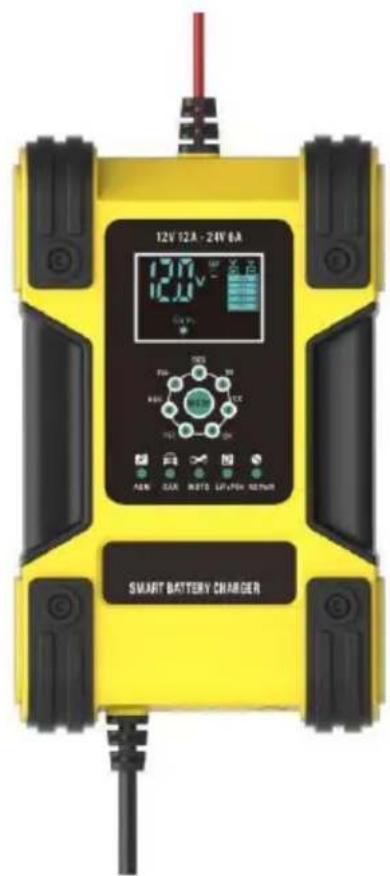

	Przycisk wyboru trybu ładowaniaPamiętaj, aby wybrać tryb przed podłączeniem baterii, w przeciwnym razie przycisk trybu zostanie zablokowany
	Wskaźnik LED dla etapu ładowania

ROZPOCZNIJ ŁADOWANIE:

1.) Sprawdź napięcie i chemię baterii.
2.) Upewnij się, że podłączyłeś wtyczkę prądu zmiennego do gniazdka elektrycznego.

3.) Naciśnij przycisk trybu, aby przełączyć na odpowiedni tryb ładowania.
4.) Potwierdź, że podłączyłeś zaciski akumulatora lub końcówkę oczkową złącza prawidłowo
5.) Dioda LED trybu zaświeci wybrany tryb ładowania, a ikona ładowania zaświeci się (w zależności od stanu akumulatora), wskazując, że rozpczął się proces ładowania.
6.) Ładowarkę można teraz pozostawić podłączoną do akumulatora przez cały czas, aby zapewnić ładowanie konserwacyjne.

Automatyczne zapamiętywanie: Ładowarka ma wbudowaną automatyczną pamięć i po podłączeniu powróci do ostatniego trybu ładowania.

SPECYFIKACJA TECHNICZNA:

Model	FBC122412D
Rodzaj	Inteligentne i automatyczne
Wejście AC	100 - 240 V 50/60 Hz
Napięcie wyjściowe	12V / 24V Auto
Prąd wyjściowy	12V 12A i 24V 6A
Napięcie wyjściowe bez obciążenia	29,6 V
Minimalne napięcie rozruchowe	>7,0 V
Moc wejściowaZ obciążenie m	Maks. 150 W
Moc wejściowa bez obciążenia	4W
Chłodzenie	Miłośnik
Rozmiar (dł. * szer. * wys.)	185*118*70mm
Waga netto	735g
Aprobata	CE/FCC/RoHS
