INSTRUKCJA OBSŁUGI OPIP-500 Extralink
Uwaga: istnieją pewne różnice między obrazem a rzeczywistym obiektem, należy stosować się do rzeczywistych obiektów; Produkty są stale aktualizowane, jeśli chcesz dowiedzieć się więcej, prosimy o kontakt.
Nie wolno otwierać falownika bez zezwolenia!
POWER INVERTER
Dzękujemy za zakup naszego falownika. Jest to kompaktowy i wysoce przenośny falownik, który ma doskonałe osiągnięda w dziedzinie falowników wysokiej częstotliwości, z gniazda 12V/24V/48V DC w pojeżdzie lub łodzi lub bezpośrednio z dedykowanego akumulatora 12V/24V/48V DC, ten falownik może wydajnie i niezawodnie zasilać szeroką gamę domowych produktów AC, takich jak telewizory, komputery, klimatyzatory itp. Przed instalacją lub użyciem falownika należy zapoznać się z niniejszą instrukcją i zachować ją na przyszłość.
Ze względu na ciągłe prace nad aktualizacją i ulepszaniem naszych produktów, możemy zmienić lub poprawić zawartość niniejszej instrukcji obsługi lub dowolnej jej części bez uprzedniego powiadomienia.
Zawartość
Zawartość
1、Modele i denotacje ....1
2、 Bezpieczeństwo przede wszystkim....2-3
3、Cechy i zastosowania produktów....4
4、Inwerter czystej fali sinusoidalnej i zmodyfikowanej fali sinusoidalnej. .....5
5、Wytyczne....6
5.1 Warunki instalacji....6
5.2 Zasada działania....7
5.3 Metoda połączenia....7-8
5.4 Char. baterii....8
5.5 Stan pracy falownika....9-10
6, Szkic falownika....11-15
7, Szczegóły połączeń falownika z akumulatorem....16
8, Rozwiązywanie problemów....17-21
Modele i Denotacje
P: Falownik sinusoidalnyM : Zmodyfikowany falownik
sinusoidalny PU: Falownik sinusoidalny z ładowarką
MU:Zmodyfikowany falownik sinusoidalny z ładowarką
CH :Ładowarka akumulatorówSY
:Pr/enośny system zasilania
energią słoneczna; Kod firmy;
Bezpieczeństwo przede wszystkim
-2-
OSTRZEŻENIE! Niebezpieczeństwo porażenia prądem. Trzymać z dala od dzieci.
1 -1. Falownik generuje taką samą potencjalnie śmiertelną moc prądu przemiennego jak zwykle domowe gniazdko ścienne. Należy go traktować j a k każde inne gnia/do prądu zmiennego.
1-2. Nie wkładać ciał obcych do gniazda AC falownika, wentylatora lub otworów wentylacyjnych. 1-3. Nie wystawiać falownika na działanic wody, deszezu, śnicgu lub rozpyłonej cieczy.
Pod żadnym pozorem nie wolno podłącać falownika do zasilania prądem przemiennym.
OSTRZEŻENIE! Podgrzewana powierzchnia.
1-5. Obudowa falownika może nagrzewać się do 140F (60a) przy długotrwałcji pracy z dużą mocą. Należy zapewnić co najmuniej 2 cale (5 cm) przestrzeni powietrznej ze wszystkich stron falownika. Podczas pracy falownika należy trzymać go z dala od materiałów, na które może m i e ć wpływ wysoka temperatura.
OSTRZEŻENIE! Zagrożenie wybuchem.
1 -6. Nie należy używać falownika w obecności łatwopalnych oparów lub gazów, np. w zęzie łodzi napędzanej benzyną lub w pobliżu zbiorników z propanem. Nie używaj falownika w
Bezpieczeństwo przede wszystkim
Akumulatory te, w przeciwieństwie do akumulatorów zamkniętych, emitują wybuchowy gaz wodorowy, który może zostać zapalony przez iskry z połączenia elektrycznego.
UWAGA!
1-7. Nie wolno podłącać zasilania AC pod napięciem do gniazd AC falownika. Falownik zostanie uszkodzony nawet po jego wyłączeniu.
1-8. Nie należy wystawiać falownika na działanie temperatur przekraczających 40°C (104F).
UWAGA! Falownika nie należy używać z następującymi urządzeniami:
1-9. Małe produkty zasilane bateriami, takie jak latarki akumulatorowe, niektóre ładowalne sliavery i lampki nocne, które są podłączane bezpośrednio do gniazdka sieciowego w celu naładowania.
1-10. Niektóre ładowarki do akumulatorów używanych w narzędziach ręcznych. Ładowarki te posiadają etykiety ostrzegawcze informujące o obecności niebezpiecznego napięcia na zaciskach akumulatora ładowarki.
1-11. Uwaga: Napięcie DC akumulatora powinno być zbliżone do napięcia wejściowego DC falownika (na przykład DC12V akumulatora powinno być podłączone do napięcia wejściowego l2V falownika).
Cechy i zastosowania produktu
Cechy produktu
- Czysta fala sinusoidalna lub zmodyfikowana fala sinusoidalna
• Mickistart
• PWM (modulacja szerokości impulsu) - Projekt oparty na mikroprocesorze
• Z przełącznikiem zasilania ON/OFF i wskaźnikiem LED - Zabezpieczenie przed przeciążeniem / Zabezpieczenie przed przepięciem /
Zabezpieczenie przed zwarciem / Zabezpieczenie przed przegrzaniem /
Zabezpieczenie przed odwrotną polaryzacją (za pomocą bezpieczników)
Zastosowania produktu
Seria elektronarzędzi: Elem:tri'- .laWiertarka €',rinder. .Sand hlast Ma'-hine
Punching Marchine Weeding Machine. Sprężarka powietrza.
Seria biurowa: Komputer, Drukarka, Monitor LCD. Skaner itp.
Seria urządzeń gospodarstwa domowego: Dust Collector Fan Lamp lub 📄
szycia
Maszyna do
ilp.
Seria urządzeń kuchennych: Kuchenka mikrofalowa ' Lodówka z zamrażarką Coffemake,r
Czysta fala sinusoidalna i zmodyfikowane falowniki sinusoidalne
Falowniki występują w dwóch rodzajach: z czystą falą sinusoidalną i zmodyfikowaną falą sinusoidalną. W przypadku falownika czystej fali sinusoidalnej, napięcie wyjściowe 240 V AC ma postać gładkiej fali i sinusoidalnej i jest niemał identyczne z normalnym napięciem sieciowym. W rezultacie czysta falą sinusoidalna będzie lepsza dla większości urządzeń niż zmodyfikowana fala sinusoidalna.

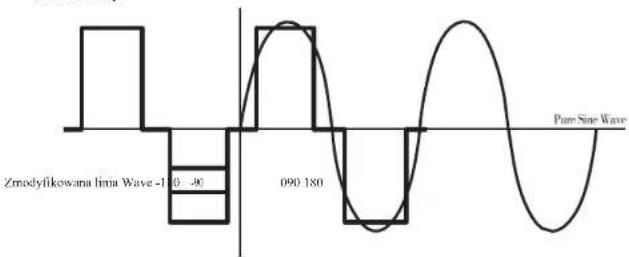

Poniżej przedstawiono graficzne porównanie zmodylikowanej fali liniowej i czystej fali sinusoidalnej:
Wytyczne
Warunki instalacji
Aby zapewnić bezpieczne i optymalne działanie, falownik należy
zainstalować w miejscu, które jest 3-1-1. suche- Nie narażać na kapanie wody lub rozpryskiwanie.
3-1-2. Chłodzenie- Praca tylko w temperaturach otoczenia od 32F (0W) do 104F(40a). Trzymać z dala od otworów wentylacyjnych lub innych urządzeń wytwarzających ciepło.
3-1-3. Bezpieczeństwo - Nie instaluj falownika w komorze z bateriami lub latwopalnymi cieczami, takimi jak benzyna lub wybuchowe opary.
3-1-4. Dobra wentylacja - nalczy zapewnić co najmniej 5 cm odstępu nad i ze wszystkich stron u r z a d z e n i a , aby zapewnić prawidłowe chłodzenie.
3-1-5. Czysty i wolny od kurzu i brudu - Jest to szczególnie ważne, jeśli falownik jest używany w zapylonym środowisku pracy.
Wytyczne
Zasada działania
Falownik działa w dwóch etapach. W pierwszym elapie przetwornica DC-DC zwiększa napięcie wejściowe DC ze źródła zasilania (np. akumulatora 12V) do 300V DC. W drugim e t a p i c wysokie napięcie DC jest konwertowatu na potrzebną moc (AC), Zaawansowanc tranzystory MOSFET mocy lub technologia ICBT w konfiguracji pełnego mostka. Rezultatem jest doskonała odporność na przeciążenia i zdolność do obsługi trudnych obciążeni bicnych.
Metoda połączenia
3-3 -1. Podłącz złącze pierścieniowe oznaczone kolorem czerwonym do dodatniego (+) zacisku DC falownika i podłącz złącze pierścieniowe oznaczone kolorem czarnym do ujemnego (-) zacisku DC.
UWAGA!
Odwrotne podłączenie biegunowości (dodatniej do ujemnej) może spowodować uszkodzenie falownika (bezpiecznik).
Uszkodzenia spowodowane odwrotną polaryzacją prawdopodobnie unieważnią gwarancję.
OSTRZEŻENIE: Podczas podłączania urządzenia do akumulatora może dojść do iskrzenia. Przed wykonaniem jakichkolwiek połączeń należy upewnić się, że w pobliżu nie ma łatwopalnych oparów.
Wytyczne
-S
3-3 -2. Dokreć ręcznie nakrętkę na każdym zacisku DC, aż będzie dohrze dokręcona. Jeśli moc przekracza 1 800 W, należy użyć narzędzi do dokręcenia śruby. 3-3 -3. Gidy falownik nie jest używany, należy odłączyć go od gniazda 12V/24V/45V DC, aby uniknąć rozładowania akumulatora.
UWAGA: Przed użyciem falownika należy zapewnić przewód uziemienia. Na tylnym panelu falownika znajduje się zacisk wyposażony w nakrętkę do podłączenia do falownika i zacisku uziemienia gniazda wyjściowego pradu przemiennego. Należy wybrać wytrzymały, izolowany przewód w kolorze zielono-żółym. Whić w ziemie na głębokość 1-2 m lub więcej. W pojeździe podłącz falownik do podwozia pojazdu. W przypadku lodzi, podłącz do system uziemienia. Ładowanic akumulatora
Zalecamy stosowanie akumulatora o dużej pojemności. W przypadku usłyszenia alarmu niskiego napięcia należy natychmiast wyłączyć falownik. Po całkowitym naładowaniu akumulatora falownik może być pomownie używany. W przypadku korzystania z falownika w samochodzie konieczne będzie uruchomienie silnika samochodu po każdym użyciu falownika. Można uruchomić silnik na około 10 minut, aby naładować akumulator.
Wytyczne
Status pracy falownika
3-5 -1. Po prawidłowym podłaczeniu gniazda 12 V/24 V/48 V DC lub akumulatora do falownika
należy włączyć zasilanie.
na ON/OFF, zielony wskaźnik zasilania zaświeci się i dostarczy zasilanie AC do gniazd. 3-5 -2.
Podłącz urządzenia zasilanc prądem zmicennym, które mają być obsługiwane, do gniazda
(gniazd) prądu zmiennego i włącz urządzenie.
aplikacje włączone, przełączaj pojedynczo.
UWAGA: Podczas podłączania urządzeń należy pamiętać o włączeniu
falownika przed włączeniem urządzenia.
3-5 -3. Jeśli alarm dźwiękowy zostanie zignorowany, falownik może zostać automatycznie
wyłączony, gdy napięcie akumulatora spadnie do 9,8-10,2 V / 19,6-20,4 V / 39,2-40.SV, aby
zapobiec uszkodzeniu akumulatora w wyniku nadmicrncgo rozładowania.
3-5 -4. Jeśli moc znamionowa urządzenia AC jest wyższa niż moc znamionowa falownika (lub urządzenia)
pobiera nadmierna moc udarową), falownik wyłączy się. Zapali się czerwony wskaźnik FAULT.
3-5 -5. Jeśli falownik przekroczy bezpieczną temperaturę roboczą z powodu niewysłarczającej
wentylacji.
Czerwony wskaźnik FAULT zaświeci się i rozlegnie się dźwiękowy sygnał ostrzegawczy.
Linie przewodnie
3-5-6. Jeśli wadliwy system ładowania akumulatora spowodował wzrost napięcia akumulatora do niebezpiecznie wysokiego poziomu, falownik wyłączy się automatycznie.
3-5-7. Wentylator chłodzący jest zaprojektowany tak, aby działat tylko wtedy, gdy temperatura wzrasta lub gdy stosowane są obciążenia.
UWAGA: Chociaż falownik posiada funkcję ochrony przed przepięciami, nadal istniecie możliwość uszkodzenia urządzenia, jeśli napięcie wejściowe przekroczy 16V/32V/64V.

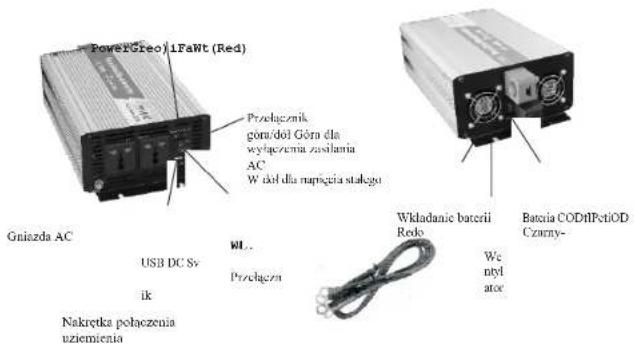

Szkieszkie falownika
Zmodyfikowana fala sinusoidalna 150W-600W, Czysta fala sinusoidalna 150W-600W
Wskaźnik zasilania (zielony) i usterki (czerwony)
Gniazda AC
Podłączenie akumulatora.
c/erwony+e/army-
-11-

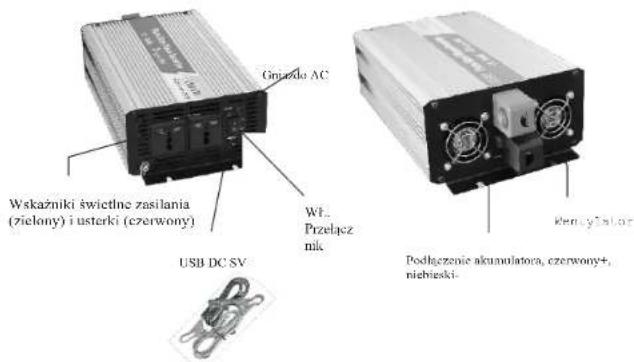

Szkic falownika
G Zmodyfikowana fala sinusoidalna150W-600W, Czysta fala sinusoidalna150W-600W
Zapalniczka Klipsy z krukodylkami
Kable połączeniowe akumulatora
Szkic falownika

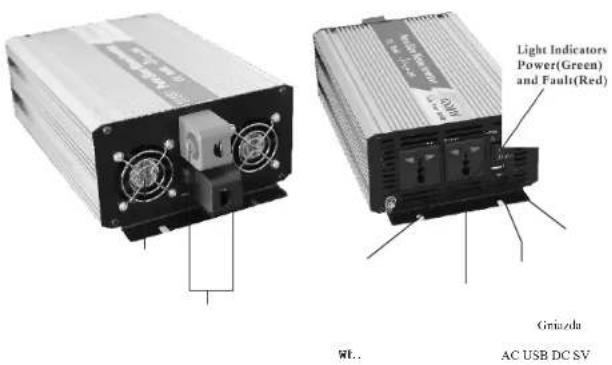

G Zmodyfikowana fala sinusoidalna800W-2000W, Czysta fala sinusoidalna800W-2000W
Szkic falownika
G Zmodyfikowana fala sinusoidalna 3000W-6000W, Czysta fala sinusoidalna 3000W-4000W
Kable połączeniowe akumulatora
Szkic falownika
Szczegóły konwencji połączenia falownika z akumulatorem
Podłączenie falownika 12V
Podłączenie falownika 24 V
Wskazówki: Falowniki 48V i 24V są połączone w podobny sposób, ale akumulatory szeregowo.
-16-
Rozwiązywanie problemów
Urządzenia AC nie działają, a zielony wskaźnik zasilania nie świocci się.
| CAUSES | .SOLUTION |
| Słaba bateria | C sprawdzić baterię, w razie potrzeby wymienić ją |
| Odwrotnę połączenie biegunów ujemnego i dodatniego | nieprawidłowe podłączenie do akumulatora może spowodować uszkodzenie falownika.Wymień bezpiecznik wewnątrz falownika (poza pokrywą gwarancyjną). |
| Nieszczelne połączenie kabli | Sprawdź kable i połączenie, dokręć zacisk okabłowania |
Rozwiązywanie problemów
Urządzenia elektryczne nie działają, a na falowniku świeci się czerwony wskaźnik FAULT.
| PRZYCZYNY | ROZWIAZANIE |
| Wyłączenie przeciążeniowe s p o w o d o w a n e mocą znamionową urządzeń przekraczającą moc znamionową falownika | Używanie urządzeń o mocy poniżej mocy znamionowej falownika |
| przeciążenie wyłączone z powodu ponad wysoką moc szczytową pomimo mocy urządzeń elektrycznych niższej niż moc znamionowa falownika | Ponieważ moc szczytowa urządzeń elektrycznych przekracza moc szczytową falownika, należy używać urządzeń o mocy szczytowej zgodnej z mocą falownika. |
Rozwiązywanie
problemów
| CAUSES | .SOLUTION |
| Akumulator jest nadmiernie rozładowanyg (falownik zgłasza alarm) | Wymień batcrię lub użyj ładowarki do naładowania batcrii |
| Nadmierna temperatura wyłącza z powodu złej wentylacji | |
| Zbyt duży prąd wejściowy | Sprawdź stan roboczy systemu ładowania. Upewnij się, że napięcie wyjściowe akumulatora mieści się w zakresie odpowiedniego napięcia |
-19--20-
Rozwiązywanie problemów
Zmierzony prąd wyjściowy falownika jest zbyt niski
| PRZYCZYNY | ROZWIAZANIE |
| Zakres odczytu zwykłego amperomierza jest zbyt mały | Zmicrz "zmodyfikowaną falc sinusoidalną" za pomocą "multimetru o rzeczywistej wartości skutecznej", aby uzyskać dokładne dane. |
| Zbyt niski prąd falownika | Naładuj lub wymicń baterię |
Rozwiązywanie problemów
Falownik wydaje dźwięk alam
| CAUSE.S | ROZWIAZANIE |
| Alarm niskiego napięcia | Skróć przewód lub użyj szerszego kabla. Naładuj akumulator. |
| Zabezpieczenie przed przegrzaniem | Chłodzenie falownika.Poprawić wentylację wokół falownika. Umieścić falownik w chłodnym miejscu. Zasilaj obciążenie zgodnie z wymaganiami. |
| Urządzenia AC pobierają zbyt dużo energii | Użyj większego falownika |
| Słabe połączenie | Sprawdź połączenie i dokręć je. |
Specyfikacje
| PRZEDMIOTY | 150 | 300 | 500 | 600 | 800 |
| pRpaptepdg | 150W | 300W | 500W | 600% | 800% |
| SurgeMoc | 300W | 600% | 1000TV | 1200% | 1600% |
| Napięcie wyjściowe | AC110V + 109c | ||||
| AC220V/230V + 109a | |||||
| Napięcie wejściowe | 12/24/48V | 12/24/48V | 12/24/48V | 12/24/48V | 12/24/48V |
| Kształt fali wyjściowe i | Czysta fala sinusoidalna lub zmodyfikowana fala sinusoidalna | ||||
Specyfikacja Specyfikacja
| PRZIEDMIOTY | 1000 | 1500 | 2000 | 2500 | 3000 |
| Moc znami onowa | 1000W | 1500W | 2000W | 2500W | 3000W |
| Moc udarowa | 2000W | 3000W | 4000W | 5000W | 6000W |
| Wyjście Vortlage | AC110V + 109o | ||||
| AC220V/230V + 109o | |||||
| Napiecie wejściowe | 12/24/48V | 12/24/48V | 12/24/48V | 12/24/48V | 12/24/48V |
| Kształt fali wyjściowe | Czysta fala sinusoidalna lub zmodyfikowana fala sinusoidalna | ||||
| PRZEDMIOTY | 4000 | 5000 | 6000 |
| pRpaptepdp | 4000W | 5000W | 6000S |
| SurgeMoc | 8000W | 10000W | 12000S |
| Napięciewyjściowe | AC110V + 109c | ||
| AC220V/230V + 109a | |||
| Napięciewejścio we | 12/24/48V | 12/24/48V | 12/24/48V |
| Kształtfaliwyjściowcji | Czysta fala sinusoidalna lub zmodyfikowana fala sinusoidalna | ||
Australia Australia
Francja Finance@Niemcy
Wloc
Wlochy
Rys. 1: Różne typy wtyczek i gniazd stosowanych w różnych krajach
