Triton PTS 2.0 - Grill LANDMANN - Bezpłatna instrukcja obsługi

Typ produktu	Grill węglowy
Model	Triton PTS 2.0
Marka	LANDMANN
Wymiary całkowite (szer. x gł. x wys.)	ok. 120 x 60 x 110 cm
Powierzchnia grillowania	ok. 60 x 40 cm
Waga	ok. 18 kg
Materiał	Stal malowana proszkowo, ruszt ze stali chromowanej
Pojemnik na węgiel	Regulowany ruszt węglowy
Pokrywa	Z termometrem, stalowa
System wentylacji	Regulowane otwory wentylacyjne w pokrywie i podstawie
Zapłon	Brak wbudowanego zapłonika – zalecane użycie rozpałki
Funkcje dodatkowe	Półka boczna, haczyki na narzędzia, kółka transportowe
Łatwość czyszczenia	Wymienna miska popielnika, powłoka nieprzywierająca
Bezpieczeństwo	Stabilna konstrukcja, izolowane uchwyty, blokada kół
Części zamienne	Dostępne u producenta (ruszt, pokrywa, termometr)
Gwarancja	2 lata

Często zadawane pytania - Triton PTS 2.0 LANDMANN

Jak zmontować grill Landmann Triton PTS 2.0?

Montaż należy przeprowadzić zgodnie z instrukcją. Zacznij od przymocowania nóg do korpusu, następnie zamontuj półkę boczną i kółka. Użyj dostarczonych narzędzi. Upewnij się, że wszystkie śruby są dokręcone. Nie używaj grilla przed pełnym montażem.

Jaki rodzaj węgla drzewnego jest zalecany?

Zaleca się brykiet lub węgiel drzewny w kawałkach. Unikaj węgla z dodatkami chemicznymi. Nie używaj płynów do rozpałki na bazie alkoholu – użyj kostek rozpałkowych. Rozpalamy grill zawsze przy otwartej pokrywie.

Jak długo trwa rozgrzewanie grilla?

Średnio 20-30 minut, aż węgiel pokryje się białym popiołem. Czas zależy od ilości węgla i warunków pogodowych. Wskazówka: użyj termometru w pokrywie, aby monitorować temperaturę.

Jak regulować temperaturę podczas grillowania?

Temperaturę regulujesz otworami wentylacyjnymi: więcej powietrza = wyższa temperatura, mniej = niższa. Zamknięcie otworów zmniejsza dopływ tlenu. Nie zamykaj całkowicie podczas grillowania, aby uniknąć zgaśnięcia ognia.

Czy pokrywę można używać do duszenia?

Tak, zamknięta pokrywa pozwala na dłuższe gotowanie w wyższej temperaturze, idealne do mięs takich jak żeberka. Uważaj na przypalenie – regularnie sprawdzaj termometr.

Jak czyścić ruszt i wnętrze grilla?

Po użyciu, gdy ruszt jest jeszcze ciepły, przetrzyj go szczotką drucianą. Wnętrze czyść po ostygnięciu, usuwając popiół. Nigdy nie używaj wody do gaszenia węgla – zamknij otwory wentylacyjne i poczekaj.

Jak przechowywać grill?

Przechowuj w suchym miejscu, najlepiej pod pokrowcem. Jeśli zostawiasz na zewnątrz, zabezpiecz przed deszczem. Regularnie sprawdzaj stan kół i nóg. Przechowuj w pozycji poziomej.

Czy grill nadaje się do użytku na balkonie?

Nie, grille węglowe emitują dym i tlenek węgla. Używaj tylko na zewnątrz, z dala od łatwopalnych materiałów. Sprawdź lokalne przepisy dotyczące grillowania na balkonach.

Gdzie kupić części zamienne?

Części takie jak ruszt, termometr czy pokrywa dostępne są u autoryzowanych dealerów Landmann lub na stronie producenta. Zachowaj numer modelu (Triton PTS 2.0) przy zamówieniu.

Co zrobić, jeśli pokrywa nie domyka się prawidłowo?

Sprawdź, czy zawiasy nie są poluzowane. Dokręć śruby. Jeśli problem persistuje, skontaktuj się z serwisem. Nigdy nie używaj grilla z uszkodzoną pokrywą – ryzyko poparzenia.

INSTRUKCJA OBSŁUGI Triton PTS 2.0 LANDMANN

Instrukcja montażu i obsługi

Elementy obsługi....4

Działanie 5

Przeznaczenie 5

Użytkowanie zgodne z przeznaczeniem....5

Użytkowanie niezgodne z przeznaczeniem 5

Roszczenia z tytułu rękojmi i gwarancja....5

Wskazówki dotyczące bezpieczeństwa....5

Definicja stosowanych pojęć......5

Ogólne wskazówki bezpieczeństwa....6

Zagrożenie resztkowe....6

Montaż....8

Podłączanie i odłączanie butli gazowej 8

Potrzebne części i narzędzia....8

Przed rozpoczęciem montażu 9

Podłączanie butli gazowej....9

Odłączanie butli gazowej....9

Obstuga....10

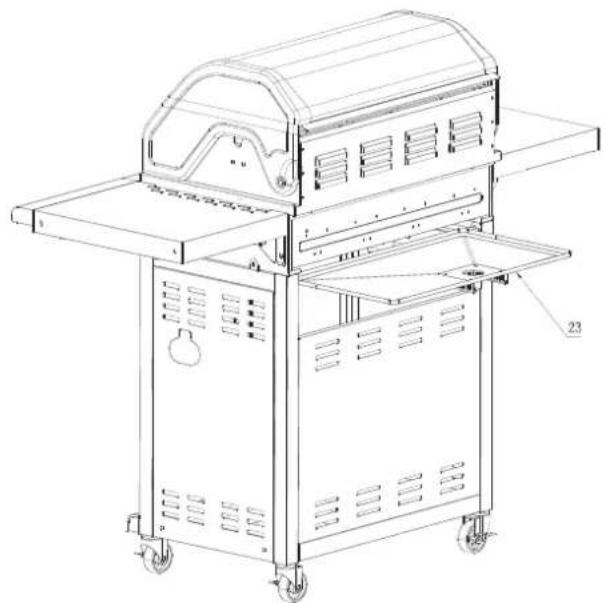

Uruchamianie grilla....10

Zapalanie palników ....10

Wygaszanie grilla....11

Czyszczenie 11

Grill 11

Instalacja gazowa....11

Konserwacja.... 12

Grill 12

Instalacja gazowa....12

Uwagi dotyczące ochrony środowiska i usuwania odpadów.... 12

Lokalizacja i usuwanie usterek....13

Dane techniczne....14

Osprzęt (opcjonalnie) 14

Montaż....15

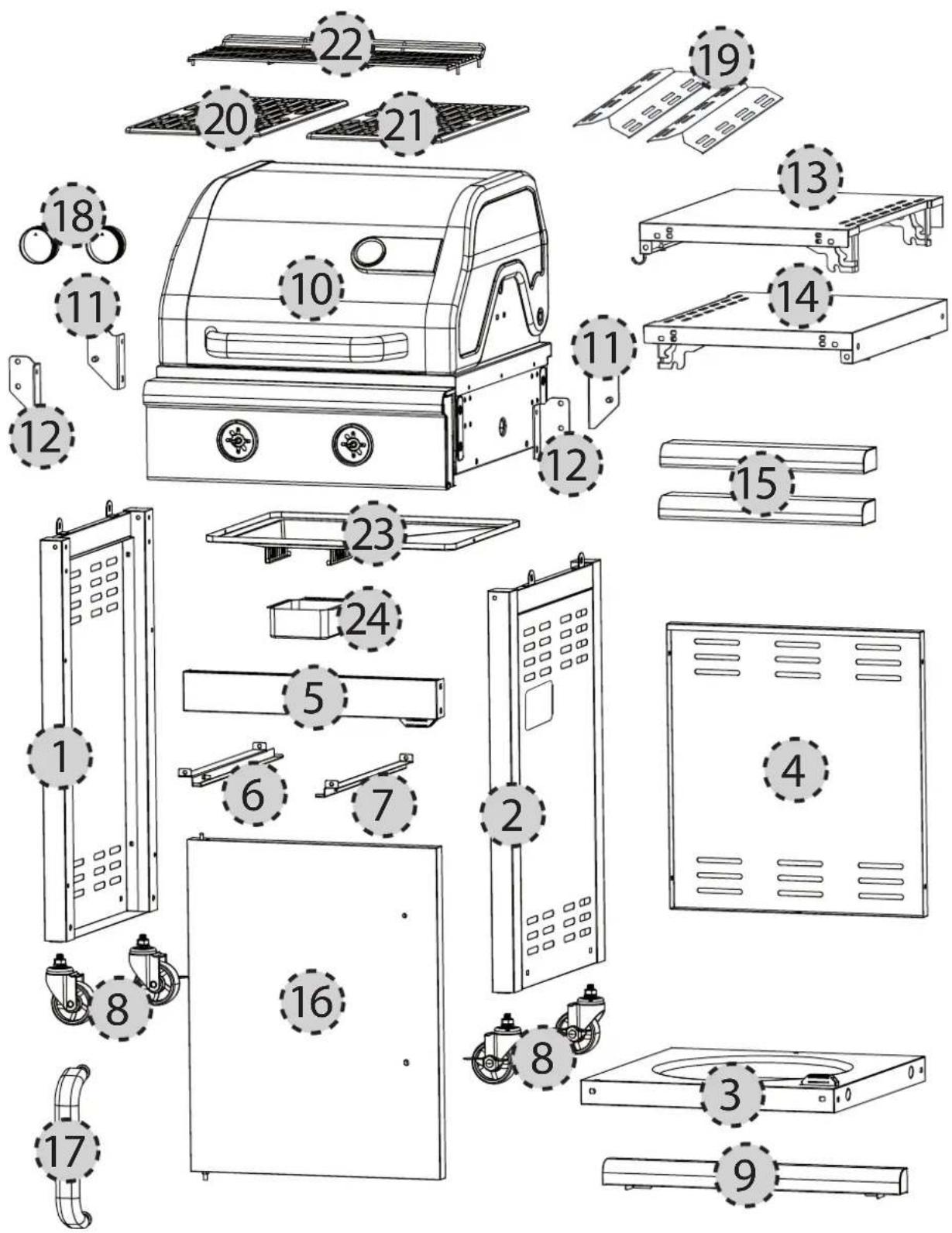

Zakres dostawy

Poz.	Ilość Nazwa
1	1 Część boczna, lewa
2	1 Część boczna, prawa
3	1 Dno wózka
4	1 Tylna osłona
5	1 Wspornik przedni, górny
6	1 Uchwyt blachy do wyłapywania tłuszczu, lewy
7	1 Uchwyt blachy do wyłapywania tłuszczu, prawy
8	4 Kółka obrotowe
9	1 Wspornik przedni, dolny
10	1 Zespół grillowy, wstępnie zmontowany
11	2 Uchwyt bocznej półki, tylny
12	2 Uchwyt bocznej półki, przedni
13	1 Półka boczna, lewa
14	1 Półka boczna, prawa
15	2 Listwa półki bocznej
16	1 Drzwi szafki dolnej
17	1 Uchwyt drzwiowy
18	2 Regulator
19	2 Oślona palników
20	1 Ruszt, lewy
21	1 Ruszt, prawy
22	1 Ruszt do podgrzewania
23	1 Rynienka na tłuszcz
24	1 Pojemnik na tłuszcz
	1 Karta śrub z materiałem montażowym

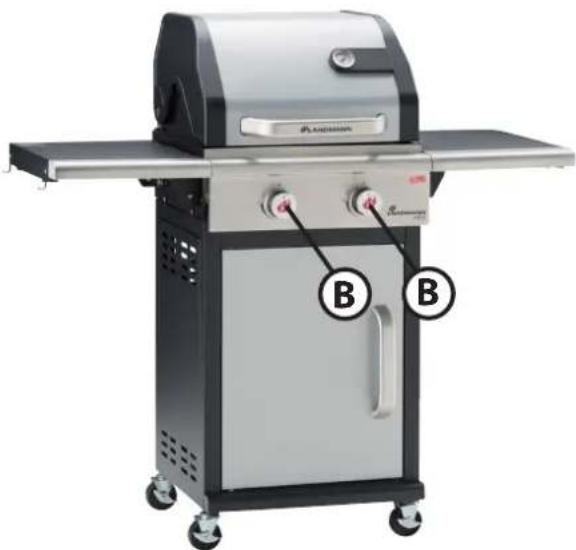

Elementy obsługi

Poz. * Nazwa Działanie
A Zintegrowany zapalnik pie-zoelektryczny	Zapalanie gazu wpływającego do palnika przy otwartym regulatorze płomienia
B Regulator płomienia zespołu grillowego	Kierowanie gazu do odpowiedniego palnika zespołu grillowego (nacisnąć, obrócić na „duży płomień” i trzymać wciśnięty)Po zapaleniu wyregulowanie dopływu gazu do odpowiedniej strony palnika (obrócić)
G0 Butła gazowa Pojemnik na paliwo
G1 Zawór butli Zawór odcinający; otwiera-nie dopływu gazu (obrócić w lewo, przeciwnie do kierunku ruchu wskazówek zegara) i zamykanie (obrócić w prawa, zgodnie z kierunkiem ruchu wskazówek zegara)
G2 Gwint zawo-ru butli	Połączenie butła gazowa - reduktor ciśnienia
G3 Nakrętka złączkowa reduktora ciśnienia	Podłączanie reduktora ciśnienia do butli gazowej (obrócić w lewo, przeciwnie do kierunku ruchu wskazówek zegara) i odłączanie (obrócić w prawa, zgodnie z kierunkiem ruchu wskazówek zegara)
G4 Reduktor ciśnienia	Redukcja ciśnienia gazu
G5 Przyłącze reduktora ciśnienia	Połączenie reduktor ciśnienia - wąż gazowy
G6 Obejma wężowa	Mocowanie połączenia reduk-tor ciśnienia - wąż gazowy
G7 Wąż gazowy Doprowadzanie gazu do palnika

Przy otwartym zaworze butli (G1) i regulatorze płomienia gaz przepływa przez wąż gazowy (G7) do palnika przyporządkowanego regulatorowi płomienia.

Po naciśnięciu regulatora płomienia (B) aktywowany jest zapłon piezoelektryczny (A) i przy świeciech zapłonowych palników powstają iskry.

Za pomocą regulatorów płomienia (B) można wyregulować lub przerwać dopływ gazu (= moc cieplna) do odpowiedniego palnika.

Przeznaczenie

Użytkowanie zgodne z przeznaczeniem

Grill gazowy służy do stosowania na wolnym powietrzu. Stosuje się go zgodnie z przeznaczeniem, jeśli używany jest do przygotowywania potraw z grilla i przestrzegane są przy tym wszystkie zalecenia niniejszej instrukcji.

Grill jest przeznaczony tylko do użytku prywatnego.

Użytkowanie niezgodne z przeznaczeniem

Inne lub wykraczające poza opisany tu zakres użytkowanie jest niedozwolone. Dotyczy to w szczególności podanych niżej niedozwolonych sposobów użytkowania:

• Nie używać węgla drzewnego ani innego paliwa niż gaz płynny (propan/butan).
• Nie używać grilla do ogrzewania.
• Nie stosować grilla do podgrzewania innych produktów niż nadające się do grillowania artykuły spożywcze.

Roszczenia z tytułu rękojmi i gwarancja

Grill marki Landmann opuścił fabrykę jako produkt wysokiej jakości w stanie sprawnym technicznie.

Oprócz ustawowych zobowiązań gwarancyjnych LANDMANN udziela dodatkowo rozszerzonej 5-letniej gwarancji jakości i odporności na korozję palnika ze stali nierdzewnej.

Roszczenia z tytułu rękojmi i gwarancji są generalnie wykluczone w przypadku użytkowania grilla niezgodnie z przeznaczeniem oraz stosowania nieatestowanych środków palnych. Odbarwienia, naloty rdzy lub lekkie odkształcenia części wystawionych na bezpośrednie działanie płomieni (ruszt grillowy, płyta grillowa, palniki, osłona palników) nie wpływają na prawidłowe działanie i nie uzasadniają reklamacji.

Prosimy przechowywać dowód zakupu (paragon) w celu dochodzenia ewentualnych roszczeń z tytułu gwarancji lub rękojmi.

Wskazówki dotyczące bezpieczeństwa

Definicja stosowanych pojęć

Zagrożenia i ważne informacje wskazują w niniejszej instrukcji następujące piktogramy i słowa sygnałowe:

Wskazówki dotyczące bezpieczeństwa

Piktogram i słowosygnalowe	Wskazanie na ...
Niebezpieczeństwo	... potencjalne zagrożeniemogące prowadzić do ciężkiegozranienia osób lub poważnychszkód rzeczowych, jeżeli niezostaną podjęte wymienioneśrodki ostrożności.

Wskazówki dotyczące zastosowania

Piktogram Wskazanie na ...
	... pomocą funkcję lub pożyteczną wskazówkę.
	... ... ryzyko pomylenia; symbol wskazuje newralgiczne miejsce na elemencie konstrukcyjnym.

Ogólne wskazówki bezpieczeństwa

Nieprzestrzeganie poniższych podstawowych zasad bezpieczeństwa może prowadzić do ciężkich obrażeń ciała i szkód rzeczowych:

• Stosować grill wyłącznie zgodnie z przeznaczeniem.
• Nigdy nie uruchamiać grilla, jeżeli wykazuje widoczne ślady uszkodzenia.
• Nigdy nie przeprowadzać modyfikacji technicznych grilla. Stosować tylko oryginalne części zamienne firmy Landmann.
• Używać tylko osprzętu dopuszczonego do danego grilla (patrz rozdział „Osprzęt”; w razie wątpliwości skontaktować się z działem obsługi klienta).
• Stosować grill tylko na zewnątrz, przy dobrej wentylacji i nad powierzchnią ziemi (tzn. nie ustawiać w zagłębieniach pod powierzchnią ziemi).
• Nigdy nie pozostawiać włączonego grilla bez nadzoru. W szczególności uważać, aby w pobliżu grilla nie przebywały dzieci ani osoby upośledzone fizycznie lub umysłowo. Osoby te nie zawsze są w stanie właściwie rozpoznać potencjalne zagrożenia.
• Podczas obsługi grilla zawsze nosić rękawice grillowe.
• Połknięcie drobnych części może zagrażać życiu. Należy pamiętać, że zakrycie dróg oddechowych folią opakowaniową grozi uduszeniem.

Zagrożenie resztkowe

Niebezpieczeństwo: gorące powierzchnie

i części

Podczas użytkowania niektóre części grilla są bardzo gorące, zwłaszcza w pobliżu zespołu grillowego.

Możliwe skutki:

• ciężkie oparzenia w wyniku dotknięcia części w pobliżu zespołu grillowego;
• Pożar lub tłący się ogień, jeżeli w pobliżu grilla znajdą się łatwo palne materiały lub substancje.

Środki bezpieczeństwa przed grillowaniem:

• Dobrać miejsce ustawienia tak, aby

– w pobliżu grilla nie znajdowały się żadne łatwo palne materiały lub substancje. Minimalny odstęp od materiałów lub substancji palnych: 2 m od góry i 1 m z boku. Odstęp od trudno palnych materiałów lub substancji, np. fasady budynków: co najmniej 0,25 m.
- abygrill był umieszczony bezpiecznie na równym podłożu o dostatecznych wymiarach. Nie wolno go przestawiać podczas pracy.

Środki bezpieczeństwa podczas grillowania:

• Nosić rękawice grillowe.
• Nigdy nie pozostawiać grilla bez nadzoru. W szczególności uważać, aby w pobliżu grilla nie przebywały dzieci ani zwierzęta domowe.

Niebezpieczeństwo: gaz jest substancją

łatwopalną.

Gaz płynny jest bardzo łatwo zapalny i spala się wybuchowo.

Możliwe skutki:

- Niebezpieczeństwo ciężkich obrażeń ciała lub szkód rzeczowych w wyniku niekontrolowanego zapłonu ulatniającego się lub zgromadzonego gazu.

Środki bezpieczeństwa:

- Używać grilla tylko na wolnym powietrzu i zapewnić dostateczną wentylację.

- Butle gazową i przewód gazowy chronić przed bezpośrednim promieniowaniem słonecznym i innymi źródłami ciepła (maks. 50°C). Zwłaszcza przewód gazowy nie może mieć kontaktu z gorącymi częściami grilla.

- Po użyciu grilla natychmiast zamknąć zawór butli gazowej.

- Podczas podłączania butli gazowej zadbać o to, aby w promieniu 5 m nie znajdowały się żadne źródła zapłonu.

W szczególności: nie zapalać otwartego płomienia, nie palić tytoniu i nie włączać urządzeń elektrycznych (lampy, dzwonki itd.) (możliwość wyładowań iskrowych).

- Przed każdym uruchomieniem sprawdzić szczelność i sprawność wszystkich połączeń gazowych.

Zwrócić uwagę, aby w razie potrzeby wymienić wąż, jeśli wymagają tego właściwe przepisy krajowe.

W przypadku porowatych lub uszkodzonych przewodów gazowych nie wolno uruchamiać grilla. Dotyczy to również węży lub armatur zatkanych owadami, gdyż grozi to niebezpieczną cofką płomienia.

- Podczas rozpalania płomienia gazu nie pochylac się nad powierzchnią grillowania, gdyż może dojść do wyfuknięć w przypadku kumulacji gazu w palenisku.

Dlatego też: po wygaśnięciu płomienia nie zapalać od razu ponownie, lecz:

- Regulatory płomienia (2 x B) obrócić w położenie „Off” (wył.), aby przerwać dopływ gazu.

- Odczekać 3 minuty, aby mieć pewność, że zgromadzony ewent. gaz ulotnił się.

- Dopiero wtedy zapalić ponownie palnik (patrz rozdział „Obsługa”).

Niebezpieczeństwo: gaz wypiera tlen

Gaz płynny jest cięższy od tlenu. Gromadzi się przy podłożu i wypiera stamtąd tlen.

Możliwe skutki:

- Niebezpieczeństwo uduszenia się w wyniku niedoboru tlenu przy nadmiernym stężeniu gazu.

Środki bezpieczeństwa:

- Stosować grill tylko na zewnątrz, przy dobrej wentylacji i nad powierzchnią ziemi (tzn. nie ustawiać w zagłębieniach pod powierzchnią ziemi).

- Po użyciu grilla natychmiast zamknąć zawór butli gazowej.

- W przypadku dłuższego nieużywania odłączyć butę gazową i prawidłowo przechowywać:

- Założyć na zawór butli gazowej nakrętkę zamykającą i osłone.

- Butli gazowych nie wolno przechowywać w pomieszczeniach pod ziemią, na klatkach scho-dowych, korytarzach, przejściach i przejazdach między budynkami oraz w ich bezpośredniej bliskości.

- Butle gazowe – również puste – przechowywać zawsze w pozycji stojącej!

Montaż

Oto kilka wskazówek ułatwiających szybki montaż grilla:

• Sprawdzić zakres dostawy i rozłożyć części składowe na pustym stole (zastrzegamy sobie prawo do niewielkich zmian technicznych).
• Jeśli mimo starannej kontroli zabraknie jakiejś części, prosimy skontaktować się z naszym działem obsługi klienta (patrz ostatnia strona), który niezwłocznie udzie-li stosownej pomocy. Otrzymają Państwo niezwłoczną pomoc.
• Do montażu potrzebny jest jedynie wkrętak średniej wielkości.
• Stosować tylko sprawne i pasujące narzędzia. Uszkodzonymi lub nieodpowiednimi narzędziami nie można dociągnąć śrub lub mogą one ulec uszkodzeniu.
• Wszystkie elementy łączące (śruby, nakrętki itd.) zamontować zgodnie z poniższymi rysunkami. Jeżeli brakuje jakiegoś elementu łączącego, należy zamówić odpowiednią część zamienna. Tylko wtedy zapewniona jest stabilna i bezpieczna konstrukcja.
• Opisane czynności montażowe należy koniecznie wykonywać w podanej kolejności!
• Nawet jeżeli nie jesteś doświadczonym majsterkowiczem, montaż zajmie Ci zwykle nie dłużej niż 1 godzinę.

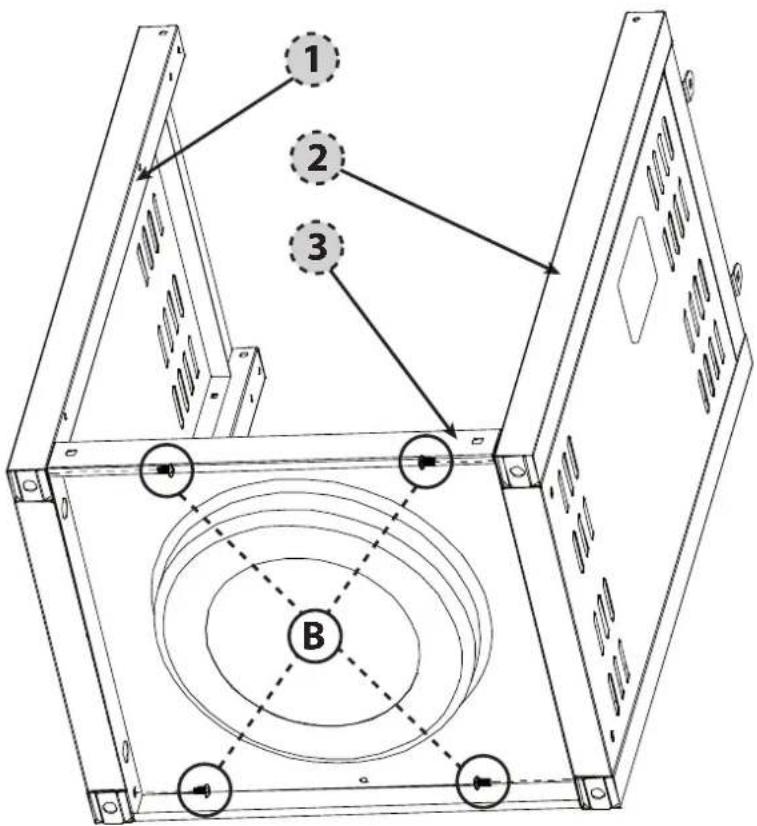

Rysunki czynności montażowych znajdują się na końcu o podręcznika.

Podłączanie i odłączanie butli gazowej

Potrzebne części i narzędzia

• Klucz do śrub, rozm. 17 (klucz szczękowy, rozm. 17)
• Butla gazowa

Dostępna w handlu kempingowa butla gazowa o wadze 11 kg (np. szara butla kempingowa z propanem). Można ją nabyć w sklepie z materiałami budowlanymi lub w punkcie sprzedaży gazu płynnego.

- Środek do wykrywania nieszczelności

Wykrywacz nieszczelności służy do wyszukiwania przecieków w instalacji gazowej. Można go nabyć w sklepie z materiałami budowlanymi lub w punkcie sprzedaży gazu płynnego. Prosimy przestrzegać instrukcji obsługi środka do wykrywania nieszczelności.

Poniższe części należą do zakresu dostawy. Odpowiadają one normie obowiązującej w kraju, do którego firma Landmann dostarcza swe wyroby.

• Wąż gazowy (konfekcjonowany)

CEAtestowany znakiem wąż gazowy o dostatecznej długości (maks. 1,5 m), umożliwiający montaż bez zginania.

- Reduktor ciśnienia (wstępnie zamontowany na wężu gazowym)

Nastawiony na stałą wartość i atestowany znakiem CE reduktor ciśnienia, maks. 1,5 kg/h, ciśnienie robocze 37 mbar, pasujący do stosowanej butli gazowej.

Dopuszczalne rozmiary butli gazowych

Przed rozpoczęciem montażu

- Ustawić grill w odpowiednim miejscu, najlepiej w miejscu osłoniętym przed wiatrem. Zadbać o to, aby ...

– w pobliżu grilla nie znajdowały się żadne łatwopalne materiały lub substancje. Minimalny odstęp od materiałów lub substancji palnych: 2 m od góry i 1 m z boku; odstęp od trudno palnych materiałów lub substancji: co najmniej 0,25 m.
- grill był umieszczony bezpiecznie na równym podłożu o dostatecznych wymiarach. Nie wolno go przestawiać podczas pracy.

- Postawić butlę gazową na dno wózka pod grillem.

– Nigdy nie kłaść poziomo butli gazowej.
– Wąż gazowy nie może być zgięty ani naprężony.

• Sprawdzić prawidłowe zamocowanie i stan (brak uszkodzeń) uszczelki na reduktorze ciśnienia (G4). Nie zakładać żadnych dodatkowych uszczelnień.

• Podczas podłączania butli gazowej zadbać o to, aby w promieniu 5 m nie znajdowały się żadne źródła zapłonu. W szczególności nie zapalać otwartego płomienia, nie palić tytoniu ani nie włączać urządzeń elektrycznych (lampy, dzwonki itd.) (możliwość wyładowań iskrowych).

• Zamknąć zawór butli (G1 obrócić w prawo, zgodnie z kierunkiem ruchu wskazówek zegara), jeżeli nie chcemy rozpocząć od razu grillowania.

Odłączanie butli gazowej

1. Zamknąć zawór butli gazowej (G1 obrócić w prawa, zgodnie z ruchem wskazówek zegara).
2. Odkręcić ręką w prawo nakrętkę złączkową (G3) reduktora ciśnienia i zdjąć reduktor ciśnienia (G4) z gwintu zaworu butli gazowej (G2).
3. Odłożyć reduktor ciśnienia (G4) razem z wężem (G7) pod grill. Zwrócić uwagę, aby wąż nie był zgięty ani skręcony.
4. Prawidłowo przechowywać butle gazową:

– Założyć na zawór butli gazowej nakrętkę zamykającą i osłone.

Butli gazowych nie wolno przechowywać w pomieszczeniach pod ziemią, na klatkach schodowych, korytarzach, przejściach i przejazdach między budynkami oraz w ich bezpośredniej bliskości.

- Butle gazowe - również puste - przechowywać zawsze w pozycji stojącej!

Podłączanie butli gazowej

1. Połączyć nakrętkę złączkową (G3) reduktora ciśnienia z gwintem zaworu butli (G2) i dokręcić ręcznie nakrętkę złączkową (G3), obracając ją w lewo.
   Nie używać do tego narzędzi, aby nie uszkodzić uszczelki zaworu butli, co prowadzi do nieszczelności w instalacji gazowej.
2. Skontrolować stabilność połączenia reduktor ciśnienia (G5) – wąż gazowy (G7).
3. Sprawdzić też stabilność połączenia wąż gazowy (G7) – człon nastawczy oraz połączenia wąż gazowy (G7) – człon nastawczy palnika bocznego.

Zwrócić uwagę, aby wąż gazowy nie był zgięty ani napreżony.

1. Otworzyć zawór butli (G1 obrócić w lewo, przeciwnie do kierunku ruchu wskazówek zegara) i za pomocą dostępnego w handlu środka do wykrywania nieszczelności sprawdzić, czy wszystkie połączenia są szczelne.

2. Przestrzegać instrukcji użycia środka do wykrywania nieszczelności! Kontrola szczelności za pomocą otwartego płomienia jest niedopuszczalna. Kontrola szczelności „na słuch” nie jest pewna.

3. W przypadku stwierdzenia nieszczelności natychmiast zamknąć zawór butli (G1 obrócić w prawo, zgodnie z kierunkiem ruchu wskazówek zegara) i dokręcić nieszczelne połączenie lub wymienić nieszczelny element. Powtórzyć kontrolę szczelności.

Obstuga

Uwaga:

Uwzględnić dopuszczalną maksymalnie nośność półki (patrz Dane techniczne). Ciężkie przedmioty mogą uszkodzić grill.

Uruchamianie grilla

1. Zapewnić, aby ...

– w pobliżu grilla nie znajdowały się żadne łatwopalne materiały lub substancje. Minimalny odstęp od łatwopalnych materiałów i substancji: 2 m od góry i 1 m z boku; odstęp od trudno zapalnych materiałów i substancji: przynajmniej 0,25 m.

-grill był umieszczony bezpiecznie na równym podłożu o dostatecznych wymiarach. Nie wolno go przestawiać podczas grillowania.

-grill był całkowicie zmontowany i nie wykazywał widocznych uszkodzeń;

1. Otworzyć pokrywę zespołu grillowego, aby nie zbierał się pod nim gaz.
2. Otworzyć zawór butli (G1 obrócić w lewo, przeciwnie do ruchu wskazówek zegara).
3. Skontrolować, czy instalacja gazowa jest szczelna. W przeciwnym razie natychmiast zamknąć zawór butli gazowej (G1 obrócić w prawo, zgodnie z ruchem wska- zówek zegara).
4. Umieścić rynienkę na tłuszcz (23) na półce zespołu grillowego (10).

Niebezpieczeństwo: wyfuknięcia gazu zapalania

Kumulowanie się niespalonego gazu prowadzi do wyfuknięć podczas zapalania.

Możliwe skutki:

- ciężkie obrażenia lub poważne szkody rzeczowe

Środki bezpieczeństwa:

• Podczas rozpalania płomienia gazu nie pochylac się nad powierzchnią grillowania.
• Po wygaśnięciu płomienia nie zapalać od razu ponownie, lecz:

– Regulatory płomienia (2 x B) obrócić w położenie „Off” (wył.), aby przerwać dopływ gazu.

- Odczekać 3 minuty, aby mieć pewność, że zgromadzony ewent. gaz ulotnił się.

– Dopiero wtedy zapalić ponownie palnik.

Zapalanie palników zespołu grillowego

1. Otworzyć pokrywę zespołu grillowego.

Podczas wykonywania następnych czynności zachowywać jak największy odstęp od zespołu grillowego.

1. Nacisnąć i obrócić regulator płomienia (B) przeciwnie do kierunku ruchu wskazówek zegara w poz. HIGH („duży płomień“). Przez kilka sekund trzymać go wciśniętym w tej pozycji. Przy zapalaniu piezoelektrycznym rozlegnie się trzaskający odgłos i palnik się zapali.
2. Zapalić pozostałe palniki zespołu grillowego. Powtórzyć czynności 2 i 3.
3. Zamknąć pokrywę zespołu grillowego i rozgrzać grill na pełnej mocy.

Przed pierwszym użyciem grill należy rozgrzać przez ok. 20 minut bez grillowanych potraw, aby stwardniała powłoka lakierowa z atestem dopuszczającym do kontaktu z żywnością (jak w każdym piekarniku).

1. Po rozgrzaniu grilla nastawić regulator płomienia (B) na wymaganą moc cieplną (wielkość płomienia).
2. Teraz można położyć potrawy na ruszt grillowy. Nosić przy tym rękawice grillowe lub inne termoodporne rękawice.

Aby wyłączyć palniki (zgasić płomień), nacisnąć i obrócić regulator płomienia (B) w prawo w poz. „OFF”.

Dopływ gazu jest przerwany dopiero wtedy, gdy wszystkie regulatory płomienia są ustawione na OFF.

Wygaszanie grilla

1. Zamknąć zawór butli gazowej (G1 obrócić w prawo, zgodnie z ruchem wskazówek zegara).
2. Nacisnąć wszystkie regulatory płomienia (B) i obrócić je w prawo na poz. „OFF” (wył.).
3. Poczekać, aż wszystkie części przestygną, a następnie wyczyścić wszystkie zabrudzone elementy (patrz rodział „Czyszczenie”).
4. Zamknąć pokrywę zespołu grillowego.
5. W przypadku dłuższego nieużywania:

– Odłączyć butłę gazową (patrz rozdział „Odłączanie butli gazowej”).

– Przechowywać grill w suchym miejscu.

Czyszczenie

Grill

Niebezpieczeństwo: ryzyko poparzenia s mycia gorącego grilla

Niektóre części grilla mogą się nagrzać do bardzo wysokiej temperatury. Przed czyszczeniem pozostawić grill do schłodzenia. Nosić rękawice ochronne.

Uwaga: Świeca zapłonowa palnika może zywieniu

Podczas czyszczenia palników może dojść do skrzywienia lub złamania świecy zapłonowej palnika. Gaz nie zapali się wtedy w palniku. W związku z tym czyścić obszar wokół palnika ze szczególną ostrożnością.

Aby zapewnić na długo satysfakcję z użytkowania grilla, należy - po przestygnięciu wszystkich części - umyć go płynem do zmywania, szczotką i ściereczką. Późniejsze usuwanie zaschniętych zanieczyszczeń jest bardziej uciążliwe.

Instalacja gazowa

Dysze wylotowe gazu na członach nastawczych (pod panelem obsługowym) w razie potrzeby można przeczyścić igłą.

Niebezpieczeństwo: ryzyko pożaru i

wybuchu

Wszystkie inne elementy przewodzące gaz mogą być czyszczone tylko przez specjalistę.

Nigdy nie rozkładać członów nastawczych!

Konserwacja

Grill jest bezobsługowy. Mimo to w regularnych odstępach czasu należy przeprowadzać kontrolę. Częstość przeglądów zależy od części używania i od warunków otoczenia, na które grill jest wystawiony.

Grill

• Sprawdzić drożność i stopień zanieczyszczenia palników. W szczególności upewnić się, czy na każdej rurce palnika wolne od zanieczyszczeń są oba boczne otwory wlotu powietrza. W razie potrzeby przeczyścić te otwory, na przykład czyścikiem do fajek.
• Zanieczyszczenia palników redukują wydajność grilla i mogą prowadzić do niebezpiecznego zapalania się gazu poza palnikiem.
• Sprawdzić, czy wszystkie części grilla są zamontowane (kontrola wzrokowa).
• Sprawdzić, czy wszystkie połączenia są prawidłowo przykręcone, ewentualnie dokręcić.

Instalacja gazowa

Instalację gazową należy sprawdzać podczas każdego podłączania butli gazowej (patrz rozdział „Podłączanie i odłączanie butli gazowej”).

Zwrócić uwagę, aby w razie potrzeby wymienić wąż, jeśli wymagają tego właściwe przepisy krajowe.

Wskazówki dotyczące ochrony środowiska i utylizacji

Zwracać uwagę na czystość podczas stosowania grilla.

W celu utylizacji grilla rozłożyć go na części składowe. Meta-le i tworzywa sztuczne przekazać do punktu przetwarzania surowców wtórnych.

Przestrzegać miejscowych przepisów.

Lokalizacja i usuwanie usterek

Jeżeli mimo prawidłowej obsługi i starannego czyszczenia dojdzie do zakłóceń w działaniu, rozdział ten pomoże Państwu w usuwaniu usterek.

Usterka Możliwa przyczyna Sposób usunięcia usterki
Zapach ulatniającego się gazu	Nieszczelność w instalacji gazowej	1. Natychmiast zamknąć zawór butli gazowej (G1 obrócić w prawo, zgodnie z ruchem wskazówek zegara).2. Unikać płomieni lub iskrzenia (nie włączać urządzeń elektrycznych).3. Dokręcić wszystkie śrubunki instalacji gazowej.4. Wszystkie części przewodzące gaz sprawdzić pod kątem ewentualnych uszkodzeń; uszkodzone części wymienić na oryginalne części zamienne.5. Sprawdzić szczelność środkiem do wykrywania nieszczelności.
Palnik nie zapala się Pusta butła gazowa	Wymienić butłę gazową.
	Zamknięty zawór butli Otworzyć zawór	butli (G1 obrócić w lewo, przeciwnie do ruchu wskazówek zegara).
	Dysza członu nastawczego (za panelem obsługowym) nie jest włóżona do rurki palnika	Przeprowadzić kontrolę wzrokową, wzgl. ustawić dyszę i złączkę rurową
	Kabel zapłonowy nie jest osadzony na zapalniku piezoelektrycznym	Przeprowadzić kontrolę wzrokową, ewentualnie nałożyć.
	Odstęp pomiędzy świecą zapłonową a otworem wylotowym gazu na palniku jest nieprawidłowy.	Przeprowadzić kontrolę wzrokową, wzgl. skorygować ustawienie.
	Zatkana dysza członu nastawczego (pod panelem przednim)	Wyczyścić igłą dyszę członu nastawczego.
	Zatkane inne części instalacji gazowej Zlecić specjalisiście wyczyszczenie instalacji gazowej.
Temperatura na grillu zbyt niska Za krótki czas nagrzewania Zamknąćpokrywę zespołu grillowego i ustawić regulator płomienia na poz. maks.
Powstawanie silnego płomienia Tłuste potrawy Przed grillowaniem usunąć nadmiar tłuszczu lub położyć mięso na tackę grillową, wzgl. obniżyć temperaturę grillowania.
Wyfuknięcie lub bulgotanie gazu	Cofanie się płomienia spowodowane zatkaniem palnika	1. Natychmiast zamknąć zawór butli gazowej (G1 obrócić w prawo, zgodnie z ruchem wskazówek zegara).2. Odczekać 3 minuty i ponownie uruchomić grill3. Jeżeli usterka się powtórzy, wymontować palnik i wyczyścić.

Dane techniczne

Atesty

TÜV Rheinland Numer kontrolny - 1008 CP2816 CE

Grill

Kategoria urządzeń I_3B/P(37) wg normy DIN EN 498
Waga 37 kg
Wymiary (dt. x wys. x szer.) ok.140 x 56,7 x 120 cm
Powierzchnia do grillowania (dt. x szer.) ok.65 x 44 cm
Nośność półki Boczna półka maks. 8 kg

Instalacja gazowa

Moc cieplna Palnik główny 2 x 3,5 = 7 kW
Natężenie przepływu gazu (przepływ masowy)	2 x 255 g/h = 510 g/h
Rodzaj gazu gaz płynny (propan / butan)
Reduktor ciśnienia nastawiony na stałą wartość i atestowany znakiem	CE reduktor ciśnienia
Natężenie przepływu maks. 1,5 kg/h
Ciśnienie robocze 37 mbar
Butła gazowa dostępna w handlu butła gazowa o wadze 11 kg
Wąż gazowy atestowany znakiem	CE przewód giętki (maks. długość 1,5 m)
Regulacja płomienia płynna od 0 do maks.
Średnica dyszy Palnik główny 0,85 mm

Osprzęt (opcjonalnie)

Dostępny jest następujący osprzęt do grilla:

• Optymalna ochrona przed wilgocią, mrozem (do -15°C) i promieniowaniem słonecznym
• Oddychający
  • Zapewnia suche przechowywanie
• Material: 600D poliester, odporny na rozdarcia

Płyta grillowa

13191

• Pasuje do modelu triton 2.0

• Z emaliowanego żeliwa

Zainteresowanych prosimy o kontakt z naszym działem obsługi klienta lub odwiedzenie naszej strony internetowej www.landmann.com

1.

B

4x M6x12

ul. Kuziennicza 13b, 59-400 Jawor, Polska

Tel. **48 - 76 - 8 70 24 61, Faks **48 - 76 - 8 70 23 88

Poniedziałek - czwartek od 8:00 do 16:45, piątek od 8:00 do 15:30

e-mail: [e-mail], internet: www.landmann.pl

S Sweden Landmann® Skandinavia AB

Storgatan 70, S-568 32 Skillingaryd, Sverige

Tel. **46 - 3 70 - 69 35 80, Fax **46 - 3 70 - 4 95 80

Måndag-Fredag, 08.00 - 16.00

e-mail: [e-mail], internet: www.landmann.se

N Norway Landmann® Norge AS

Sandstuveien 60 A, N-1184 Oslo, Norway

Tel. **47 - 23 - 16 50 10, Fax **47 - 23 - 16 50 11

Mandag-Fredag 08:00 - 16:00

e-mail: [e-mail], internet: www.landmann.no

DK Denmark LANDMANN® Danmark A/S

Kastanievej 30, DK – 2670 Greve, Danmark

Tel. **45 - 59 44 74 14, Fax **45 - 59 44 74 41

Mandag-Torsdag: 8.00 - 16.00, Fredag 8.00 - 15.00

e-mail: [e-mail], internet: www.landmann.dk

FIN Finland Landmann® Finland OY

Laulakuja 4, PL. 1, SF-00421 Helsinki, Finland

Tel. **358 - 9 - 47 70 93 - 0, Fax **358 - 9 - 47 70 93 50

Maanantai-Perjantai 8:30 - 16:30

e-mail: [e-mail], internet: www.landmann.fi
