12249 - Grill LANDMANN - Bezpłatna instrukcja obsługi

Typ produktu	Grill węglowy
Marka	Landmann
Model	12249
Materiał	Stal pokryta emalią
Wymiary (złożony)	Około 100 x 50 x 80 cm
Waga	Około 20 kg
Powierzchnia grilla	Około 2000 cm²
Regulacja dopływu powietrza	Tak (przepustnica)
Ruszt	Chromowany, regulowany
Pokrywa	Z termometrem
Kółka	2 (do łatwego przemieszczania)
Półka boczna	Tak
Bezpieczeństwo	Solidna konstrukcja, uchwyty izolowane termicznie
Konserwacja	Regularne czyszczenie rusztu i popielnika
Części zamienne	Dostępne (ruszt, pokrywa, kółka)
Gwarancja	2 lata (standard)
Informacje ogólne	Przeznaczony do grillowania na świeżym powietrzu

Często zadawane pytania - 12249 LANDMANN

Jak zmontować grilla Landmann 12249?

Zmontuj zgodnie z instrukcją. Użyj dostarczonych śrub i kluczy. Upewnij się, że wszystkie elementy są solidnie dokręcone.

Jak rozpalić węgiel w tym grillu?

Użyj kominka do rozpałki lub ułóż węgiel w stożek. Podpal od dołu. Nie używaj łatwopalnych cieczy.

Jak czyścić ruszt?

Po grillowaniu, gdy ruszt jest jeszcze ciepły, wyszoruj go szczotką drucianą. Można też umyć w gorącej wodzie z detergentem.

Jak przechowywać grilla?

Przechowuj w suchym miejscu, najlepiej pod pokrowcem. Chroń przed deszczem i wilgocią.

Czy można używać grilla na balkonie?

Zalecamy używanie tylko na zewnątrz, z dala od łatwopalnych materiałów. Sprawdź lokalne przepisy dotyczące grillowania na balkonie.

Jaka jest maksymalna temperatura?

Maksymalna temperatura może osiągnąć około 400°C. Termometr na pokrywie wskazuje zakres do 400°C.

Czy termometr jest dokładny?

Termometr jest skalibrowany fabrycznie, ale może mieć odchylenie ±10°C. Dla dokładności użyj termometru kuchennego.

Jak wymienić ruszt?

Zdejmij stary ruszt, a nowy umieść na wspornikach. Upewnij się, że ruszt jest prawidłowo osadzony.

Gdzie kupić części zamienne?

Części zamienne dostępne są u autoryzowanych dealerów Landmann lub online. Szukaj według numeru modelu 12249.

Czy grill nadaje się do wędzenia?

Tak, można używać go do wędzenia, regulując dopływ powietrza. Dodaj drewno do wędzenia na węgiel.

INSTRUKCJA OBSŁUGI 12249 LANDMANN

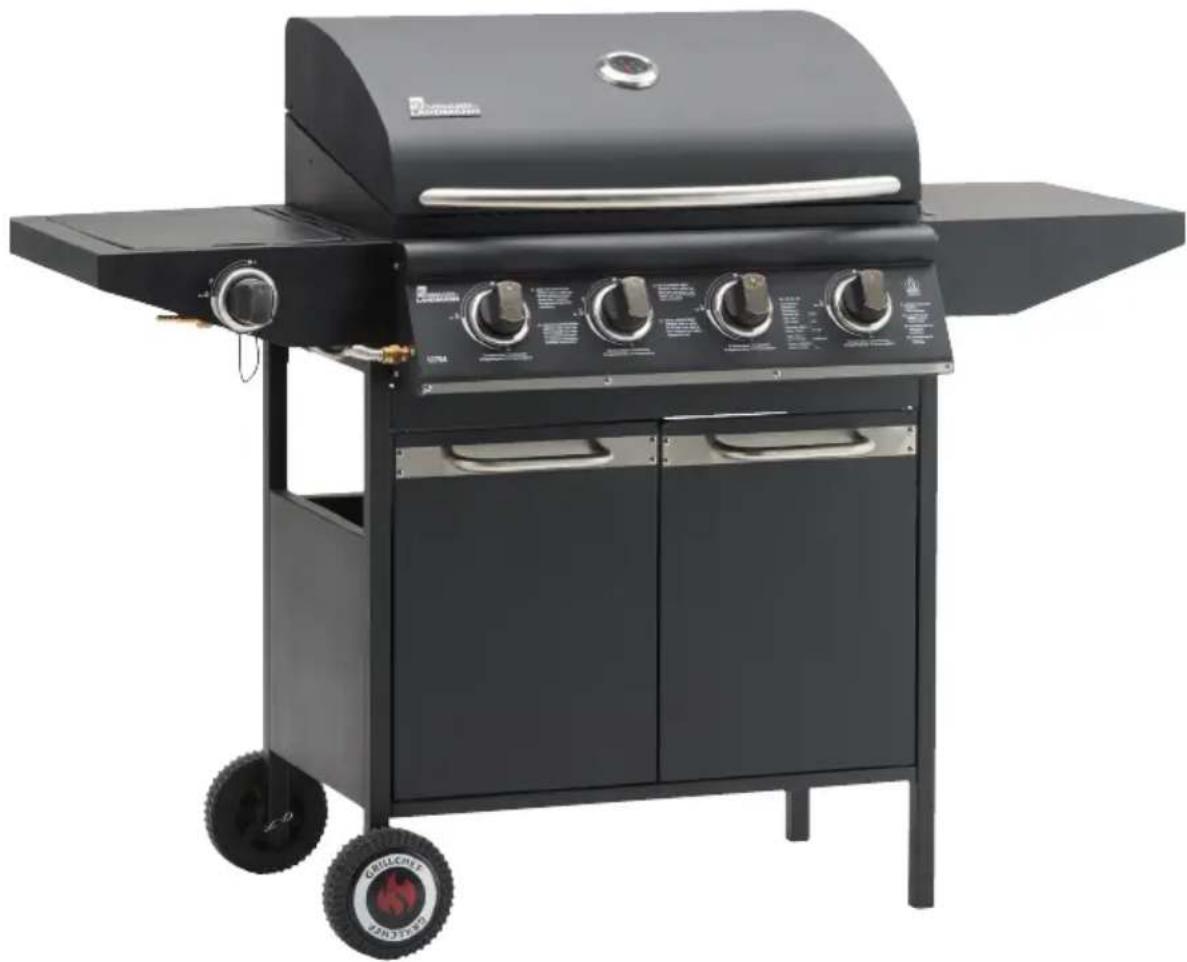

"Kuchenka gazowa z grillem" Instrukcja montażu i obsługi

Przeczytać przed uruchomieniem!

Nieprzestrzeganie zaleceń niniejszej instrukcji może prowadzić do nieprawidłowego działania lub uszkodzenia urządzenia lub innych wartości rzeczowych oraz obrażeń ciała osób.

Dlatego przed montażem i każdym uruchomieniem należy przeczytać odpowiednie rozdziały niniejszej instrukcji. Przestrzegać wykonywania czynności w podanej kolejności i stosować się do podanych wskazówek bezpieczeństwa.

Niniejsza instrukcja jest częścią składową produktu. Dlatego należy ją stale przechowywać w pobliżu produktu oraz przekazać ją kolejnemu użytkownikowi.

Spis treści

Dane techniczne....3

Zakres dostawy ....4

Woreczek ze śrubami....4

Rysunek szczegółowy....5

Elementy obsługi ....6

Działanie....6

Przeznaczenie ....7

Gwarancja i wyłączenie odpowiedzialności....7

Wskazówki dotyczące bezpieczeństwa użytkowania....8

Definicja stosowanych pojęć......8

Niebezpieczeństwo „Gorące powierzchnie i części”....9

Niebezpieczeństwo „Gaz jest substancją łatwo palną”....10

Niebezpieczeństwo „Gaz wypiera tlen“ 11

Montaż....12

Przeprowadzanie montażu 13

Podłączanie i odłączanie butli gazowej....21

Podłączanie butli gazowej....21

Obsługa....23

Uruchamianie grilla....23

Wygaszanie grilla 24

Czyszczenie 25

Grill 25

Instalacja gazowa....25

Konserwacja....26

Uwagi dotyczące ochrony środowiska i usuwania odpadów......26

Lokalizacja i usuwanie usterek....27

Instrukcja użycia butli z gazem płynnym ....29

Deklaracja zgodności....30

Dane techniczne

Atesty

IMQ Numer kontrolny - 0051-13, Pin/no. 51C04422

CE

Grill

Kategoria urządzeń I_3B/P wg normy DIN EN 498
Waga całkowita ok. 34 kg
Wymiary (dł. x wys. x szer.) ok. 1369 x 530 x 1055 mm
Powierzchnia do grillowania (dł. x szer.) 630 x 400 mm

Instalacja gazowa

Moc cieplna 4x 3.2 kW + 1x 3.2 kW (= 16kW)
Natężenie przepływu gazu (przepływ masowy) 4x 228.5 g/h + 1x 228.5 g/h = 1142.5 g/h
Rodzaj gazu gaz płynny (propan / butan)
Butła gazowa dostępna w handlu butła gazowa o wadze 11 kg
Ciśnienie gazu 37 mbar
Wąż gazowy atestowany znakiem przewód giętki (maks. długość 1,5 m)
Zapłon zapłon piezoelektryczny
Regulacja płomienia	płynna od 0 do maks.
Średnica dyszy	0,8 mm

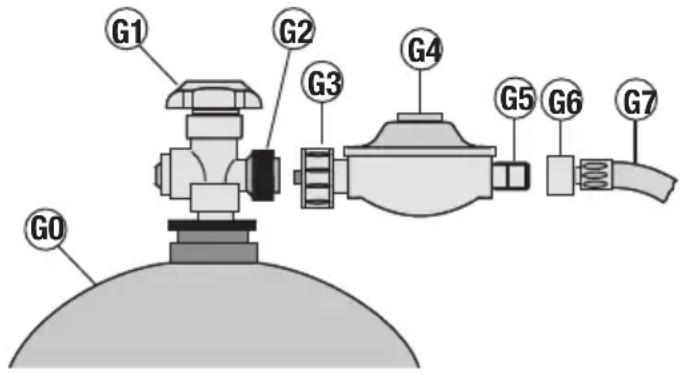

Poz. Oznaczenie Funkcja
A	regulator płomienia	Napełnianie palnika gazem (nacisnąć, obrócić na „duży płomień“ i trzymać wciśnięty)Po zapaleniu ustawić dopływ ciepła (obracać).
G0 Butła gazowa Pojemnik na paliwo
G1 Zawór butli zawór odcinający; otwieranie butli gazowej (obrócić w lewo)i zamykanie (obrócić w prawo)
G2 Gwint zaworu butli Połączenie butla gazowa - reduktor ciśnienia
G3	Nakrętka złączkowa reduktora ciśnienia	podłączanie butli gazowej (obrócić w lewo) i odłączanie (obrócić w prawo)
G4 Reduktor ciśnienia Redukcja ciśnienia gazu
G5 gwint przyłączeniowy reduktora ciśnienia Połączenie reduktor ciśnienia - wąż gazowy
G6 Nakrętka kołpakowa Połączenie reduktor ciśnienia - wąż gazowy
G7 Wąż gazowy Doprowadzanie gazu do palnika

Działanie

Przy otwartym zaworze butli (G1) i regulatorze płomienia (A) gaz przepływa przez wąż (G7) i człon nastawczy do palnika (zespołu grillowego) (1).

Za pomocą regulatora płomienia (A) można regulować moc cieplną doprowadzaną do palników.

Przeznaczenie

Użytkowanie zgodne z przeznaczeniem

Grill gazowy służy do stosowania na wolnym powietrzu. Stosuje się go zgodnie z przeznaczeniem, jeśli używany jest do przygotowywania potraw z grilla i przestrzegane są przy tym wszystkie zalecenia niniejszej instrukcji.

Tylko do użytku prywatnego!

Użytkowanie niezgodne z przeznaczeniem

Inne lub wykraczające poza opisany tu zakres użytkowanie jest niedozwolone. Dotyczy to w szczególności podanych niżej niedozwolonych sposobów użytkowania:

• Nie używać węgla drzewnego ani innego paliwa niż gaz płynny (propan/butan).
• Grilla nie stosować jako kuchenki w połączeniu z garnkami i patelniami.
• Nie używać grilla do ogrzewania.

Nie stosować grilla do podgrzewania innych produktów niż nadające się do grillowania artykuły spożywcze.

Gwarancja i wyłączenie odpowiedzialności

Grill został zbudowany wg ogólnych zasad technicznych – obowiązujących w fazie konstrukcyjnej – oraz wymogów znaku C€. Został on sprawdzony i dopuszczony do użytku przez IMQ (numer kontrolny € 0051). Grill opuścił naszą fabrykę w nienagannym i bezpiecznym stanie technicznym.

Grill posiada dwuletnią gwarancję, licząc od dnia zakupu. Gwarancja obejmuje wady produkcyjne i materiałowe (palniki, osłona palników, ruszt grillowy, ruszt do podgrzewania) oraz zapewnia wymianę wadliwych części. Koszty transportu, montażu i wymiany zużytych części oraz inne świadczenia nie są objęte niniejszą gwarancją.

Gwarancja wygasa i wszelka odpowiedzialność przechodzi na kupującego:

• jeżeli grill nie jest użytkowany zgodnie z przeznaczeniem;
• jeżeli grill zostanie uruchomiony mimo widocznych uszkodzeń lub niekompletnego montażu;
• jeżeli grill zostanie poddany modyfikacjom technicznym;
• jeżeli stosowany będzie osprzęt, który nie jest wyraźnie dopuszczony do niniejszego grilla (w razie wątpliwości prosimy o kontakt z działem obsługi klienta);
• jeżeli nie będą stosowane oryginalne części zamienne firmy LANDMANN GmbH & Co. Handels-KG.

Wskazówki dotyczące bezpieczeństwa użytkowania

Definicja stosowanych pojęć

Zagrożenia i ważne informacje wskazują w niniejszej instrukcji następujące piktogramy i słowa sygnałowe:

Wskazówki dotyczące bezpieczeństwa użytkowania

Piktogram i słowo sygnałowe Wskazanie na ...
	Niebezpieczeństwo	... możliwe zagrożenie mogące prowadzić do ciężkiego zranienia osób lub poważnych szkód rzeczowych, jeżeli nie zostaną podjęte wymienione środki ostrożności.
	Uwaga	... możliwe zagrożenie mogące prowadzić do szkód rzeczowych, jeżeli nie zostaną podjęte wymienione środki ostrożności.

Wskazówki dotyczące stosowania

Piktogram Wskazanie na ...
	... pomocą funkcję lub pożyteczną wskazówkę.

Niebezpieczeństwo „Gorące powierzchnie i części”

Podczas użytkowania niektóre części grilla są bardzo gorące, zwłaszcza w pobliżu paleniska.

Możliwe skutki:

• ciężkie oparzenia przy kontakcie z elementami w pobliżu paleniska
• pożar lub tłący się ogień, jeżeli w pobliżu grilla znajdą się łatwo palne materiały lub substancje.

Środki bezpieczeństwa przed grillowaniem:

• Dobrać miejsce ustawienia tak, aby
• w pobliżu grilla nie znajdowały się żadne łatwo palne materiały lub substancje. Minimalny odstęp od materiałów lub substancji palnych: 2 m od góry i 1 m z boku. Odstęp od trudno palnych materiałów lub substancji, np. fasady budynków: co najmniej 0,25 m. – grill umieszczony był bezpiecznie na równym podłożu o dostatecznych wymiarach. Nie wolno go przestawiać podczas grillowania.

Środki bezpieczeństwa podczas grillowania:

• Nosić rękawice grillowe.
• Nigdy nie pozostawiać grilla bez nadzoru. W szczególności uważać, aby w pobliżu grilla nie przebywały dzieci ani zwierzęta domowe.

Niebezpieczeństwo „Gaz jest substancją łatwo palną“

Gaz płynny jest bardzo łatwo zapalny i spala się wybuchowo.

Możliwe skutki:

- Niebezpieczeństwo ciężkich obrażeń ciała lub szkód rzeczowych w wyniku niekontrolowanego zapłonu ulatniającego się gazu.

Środki bezpieczeństwa:

• Używać grilla tylko na wolnym powietrzu i zapewnić dostateczną wentylację.
• Butłę gazową i przewód gazowy chronić przed bezpośrednim promieniowaniem słonecznym i innymi źródłami ciepła (maks. 50°C). Zwłaszcza przewód gazowy nie może mieć kontaktu z gorącymi częściami grilla.
• Butli z gazem nie stawiać na dolną półkę ze względu na bliskość palnika.
• Podczas rozpalania płomienia gazu nie pochylac się nad powierzchnią grillowania.
• Po użyciu natychmiast zamknąć zawór butli gazowej (obrócić zawór butli w prawo).
• Nigdy nie pozostawiać grilla bez nadzoru. Gdy płomień zgaśnie, natychmiast ponownie zapalić lub zamknąć butlę gazową.
• Podczas podłączania butli gazowej zadbać o to, aby w promieniu 5 m nie znajdowały się żadne źródła zapłonu.
• W szczególności: nie zapalać otwartego płomienia, nie palić tytoniu i nie włączać urządzeń elektrycznych (lampy, dzwonki itd.) (możliwość wyładowań iskrowych).
• Przed każdym uruchomieniem sprawdzić szczelność i sprawność wszystkich połączeń gazowych.
• Zwrócić uwagę, aby w razie potrzeby wymienić wąż, jeśli wymagają tego właściwe przepisy krajowe.

W przypadku porowatych lub uszkodzonych przewodów gazowych nie wolno uruchamiać grilla. Dotyczy to również, np. węży lub armatur zatkanych insektami, gdyż może to spowodować niebezpieczny przeskok / cofnięcie płomienia.

Niebezpieczeństwo „Gaz wypiera tlen“

Gaz płynny jest cięższy od tlenu. Gromadzi się przy podłożu i wypiera stamtąd tlen.

Możliwe skutki:

- Niebezpieczeństwo uduszenia się w wyniku niedoboru tlenu przy nadmiernym stężeniu gazu.

Środki bezpieczeństwa:

• Stosować grill tylko na zewnątrz, przy dobrej wentylacji i nad powierzchnią ziemi (tzn. nie ustawiać w zagłębieniach pod powierzchnią ziemi).
• Po użyciu natychmiast zamknąć zawór butli gazowej.
• Nigdy nie pozostawiać grilla bez nadzoru. Gdy płomień zgaśnie, natychmiast ponownie zapalić lub zamknąć butlę gazową.
• Przed każdym uruchomieniem sprawdzić szczelność i sprawność wszystkich połączeń gazowych.
• Zwrócić uwagę, aby w razie potrzeby wymienić wąż, jeśli wymagają tego właściwe przepisy krajowe.

W przypadku porowatych lub uszkodzonych przewodów gazowych nie wolno uruchamiać grilla.

W przypadku dłuższego nieużywania odłączyć butę gazową i prawidłowo przechowywać:

– Założyć na zawór butli gazowej nakrętkę zamykającą i osłone.

• Butli gazowych nie wolno przechowywać w pomieszczeniach pod ziemią, na klatkach schodowych, korytarzach, przejściach i przejazdach między budynkami oraz w ich bezpośredniej bliskości.
  – Butle gazowe – również puste – przechowywać zawsze w pozycji stojącej!

Montaż

Przed rozpoczęciem montażu

Oto kilka wskazówek ułatwiających szybki montaż grilla:

• Sprawdzić zakres dostawy i rozłożyć części składowe na pustym stole (zastrzegamy sobie prawo do niewielkich zmian technicznych, np. co do zawartości worka z drobnymi częściami).
• Jeśli mimo starannej kontroli zabraknie jakiejś części, prosimy skontaktować się z naszym działem obsługi klienta (patrz ostatnia strona), który niezwłocznie udzieli stosownej pomocy.

Posortować drobne części, ponieważ np. śruby czasami różnią się od siebie tylko minimalnie i łatwo można je pomylić.

- Do montażu potrzebny jest wkrętak o średnim rozmiarze i odpowiedni klucz do śrub (płaski, oczkowy lub nasadowy).

- Do podłączenia butli gazowej będzie potrzebny klucz płaski rozmiaru 17.

Stosować tylko sprawne i pasujące narzędzia. Uszkodzonymi lub nieodpowiednimi narzędziami nie można dociągnąć śrub lub mogą one ulec uszkodzeniu.

- Wszystkie elementy łączące (śruby, nakrętki itd.) zamontować zgodnie z poniższymi rysunkami. Jeżeli brakuje jakie- goś elementu łączącego, należy zamówić odpowiednią część zamienną. Tylko wtedy zapewniona jest stabilna i bez- pieczna konstrukcja.

- Opisane czynności montażowe należy koniecznie wykonywać w podanej kolejności!

- Przeczytać w całości tekst etapu montażowego przed jego wykonaniem, ponieważ pomocne wskazówki podane są czasem w dalszej kolejności.

Nawet jeżeli nie jesteś doświadczonym majsterkowiczem, montaż zajmie Ci zwykle nie dłużej niż 1 godzinę.

Przeprowadzanie montażu

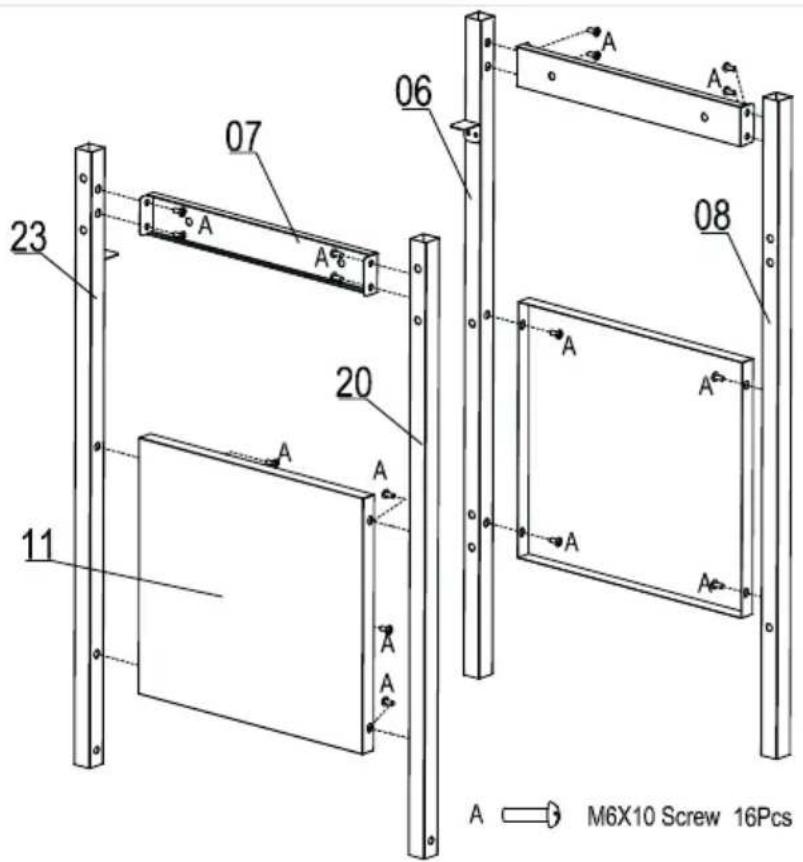

Krok montażowy 1

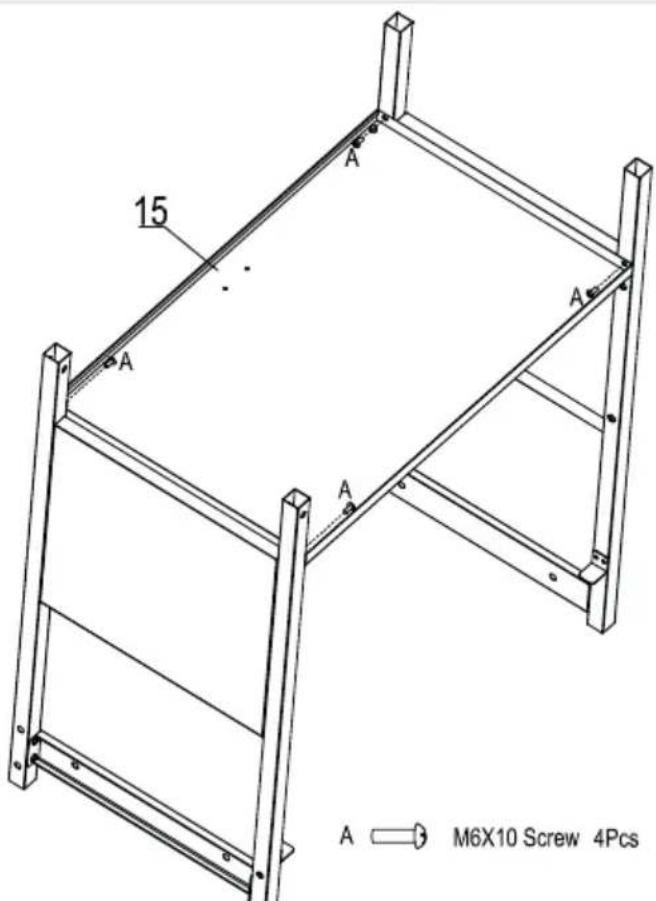

Krok montażowy 2

Krok montażowy 3

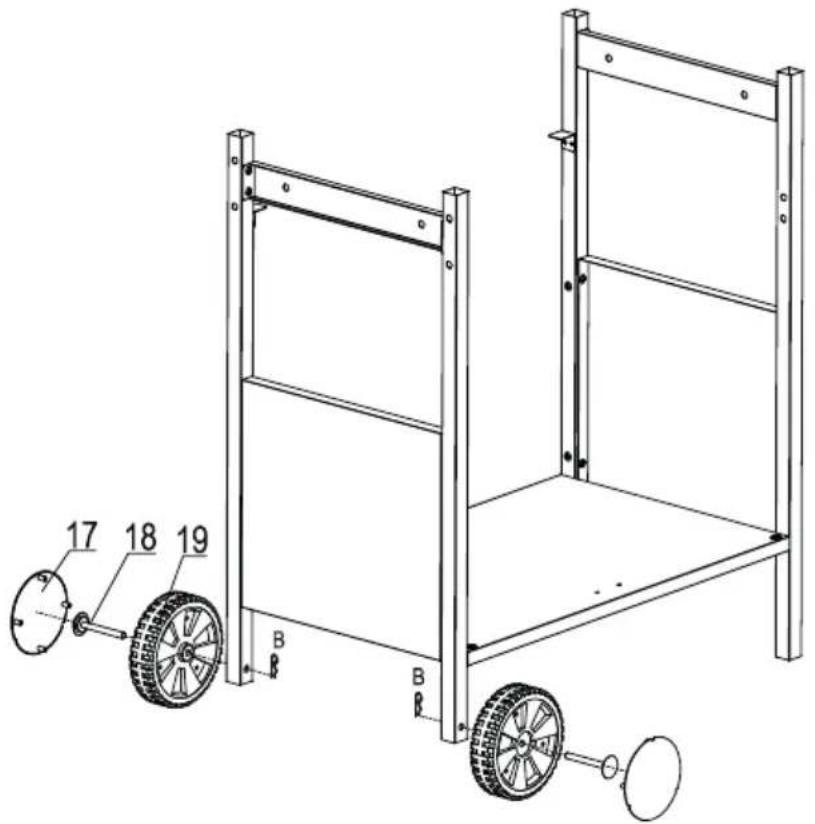

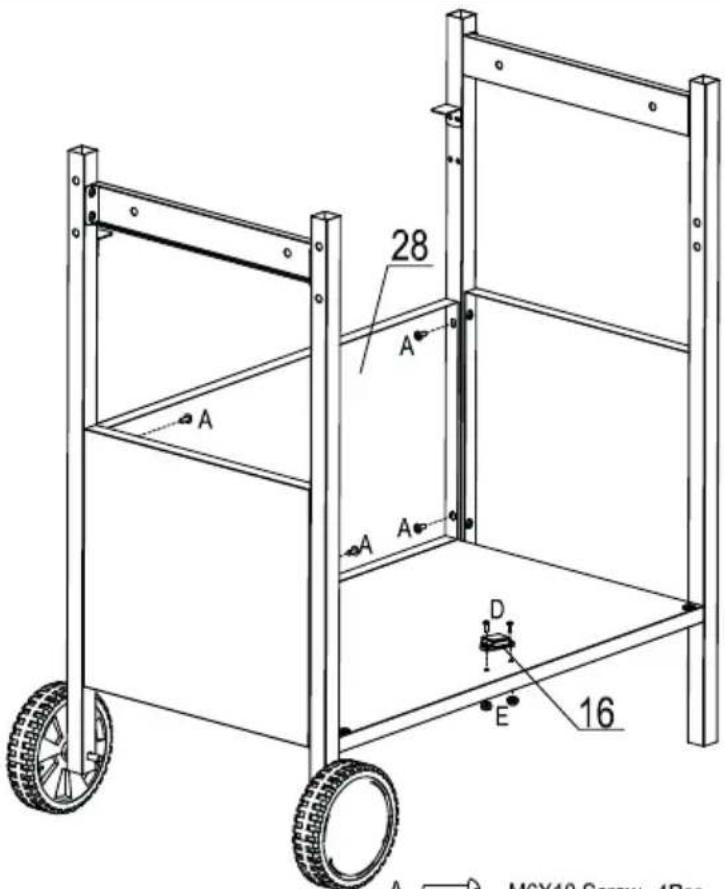

Krok montażowy 4

Podłączanie i odłączanie butli gazowej

Potrzebne części i narzędzia

• Klucz do śrub, rozm. 17 (klucz szczękowy, rozm. 17)
• Butla gazowa

Dostępna w handlu kempingowa butla gazowa o wadze 11 kg (np. szara butla kempingowa z propanem). Można ją nabyć w sklepie z materiałami budowlanymi lub w punkcie sprzedaży gazu płynnego.

Reduktor ciśnienia

nastawiony na stałą wartość i©eatestowany reduktor ciśnienia, maks. 1,5 kg/h, ciśnienie robocze 37 mbar, pasujący do stosowanej butli gazowej. Odpowiedni reduktor ciśnienia jest również dostępny w sieci sprzedaży.

• Środek do wykrywania nieszczelności
• Wykrywacz nieszczelności służy do wyszukiwania przecieków w instalacji gazowej. Można go nabyć w sklepie z materiałami budowlanymi lub w punkcie sprzedaży gazu płynnego. Prosimy przestrzegać instrukcji obsługi środka do wykrywania nieszczelności.

Poniższa część wchodzi w skład zakresu dostawy. Spełnia ona normy obowiązujące w krajach, do których firma LANDMANN dostarcza swe wyroby.

Wąż gazowy: C € Atestowany znakiem przewód giętki o odpowiedniej długości, pozwalający na montaż bez zginania.

Podłączanie butli gazowej

Niebezpieczeństwo „Zapłon ulatniającego się gazu”

Gaz płynny jest bardzo łatwo zapalny i spala się wybuchowo.

Możliwe skutki:

- Niebezpieczeństwo ciężkich obrażeń ciała lub szkód rzeczowych w wyniku niekontrolowanego zapłonu ulatniającego się gazu.

Środki bezpieczeństwa:

• Podczas podłączania butli gazowej zadbać o to, aby w promieniu 5 m nie znajdowały się żadne źródła zapłonu.
• W szczególności: nie zapalać otwartego płomienia, nie palić tytoniu i nie włączać urządzeń elektrycznych (lampy, dzwonki itd.) (możliwość wyładowań iskrowych).

• Zwrócić uwagę, aby w razie potrzeby wymienić wąż, jeśli wymagają tego właściwe przepisy krajowe.

• Wybrać odpowiednie miejsce ustawienia grilla. Zapewnić, aby ...

• w pobliżu grilla nie znajdowały się żadne łatwo palne materiały lub substancje. Minimalny odstęp od materiałów lub substancji palnych: 2 m od góry i 1 m z boku; odstęp od trudno palnych materiałów lub substancji: co najmniej 0,25 m.

• grill umieszczony był bezpiecznie na równym podłożu o dostatecznych wymiarach. Nie wolno go przestawiać podczas grillowania.

1. Ustawić butlę gazową obok grilla.

2. Butli z gazem nigdy nie kłaść ani nie stawiać na dolną półkę.
   – Wąż gazowy nie może być zgięty ani naprężony.

3. Sprawdzić prawidłowe zamocowanie i stan (brak uszkodzeń) uszczelki gwintu zaworu butli gazowej (G2). Nie zakładać żadnych dodatkowych uszczelnień.

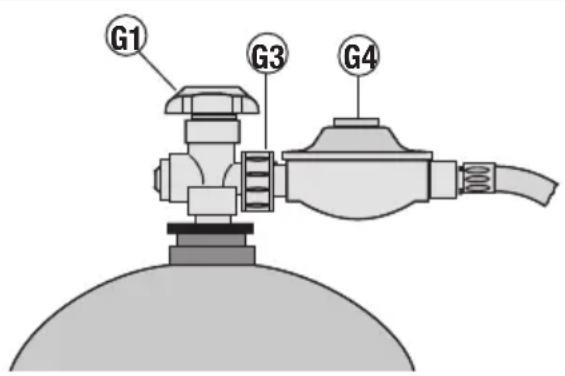

4. Połączyć nakrętkę złączkową (G3) reduktora ciśnienia z gwintem zaworu butli (G2) i dokręcić ręcznie nakrętkę złączkową (G3), obracając ją w lewo. Nie używać do tego narzędzi, aby nie uszkodzić uszczelki zaworu butli, co prowadzi do nie-szczelności w instalacji gazowej.

5. Skontrolować stabilność połączenia reduktor ciśnienia (G4) – wąż gazowy (G7). W tym celu obrócić kluczem płaskim 17 nakrętkę złączkową (G6) w lewo.
6. W identyczny sposób sprawdzić połączenie wąż gazowy (G7) – człon nastawczy (pod panelem przednim).
7. Otworzyć zawór butli (G1 obrócić w lewo) i sprawdzić szczelność wszystkich połączeń przy użyciu dostępnego w handlu środka do wykrywania nieszczelności.

– Przestrzegać instrukcji użycia środka do wykrywania nieszczelności!

– Kontrola szczelności za pomocą otwartego płomienia jest niedopuszczalna. Kontrola szczelności "na słuch" nie jest pewna.
- W razie stwierdzenia nieszczelności natychmiast zamknąć zawór butli (obrócić w prawo) i dociągnąć lub wymienić nieszczelne połączenie. Powtórzyć kontrolę szczelności.

1. Zamknąć zawór butli (G1 obrócić w prawo), jeżeli nie chcemy rozpocząć od razu grillowania.

Odłączanie butli gazowej

1. Zamknąć zawór butli gazowej (G1 obrócić w prawo).

2. Odkręcić ręką w prawo nakrętkę złączkową (G3) reduktora ciśnienia i zdjąć reduktor ciśnienia (G4) z gwintu zaworu butli gazowej (G2).

3. Odłożyć reduktor ciśnienia (G4) razem z wężem (G7) pod grill. Zwrócić uwagę, aby wąż gazowy nie był zgięty.

4. Prawidłowo przechowywać butłę gazową:

– Założyć na zawór butli gazowej nakrętkę zamykającą i osłone.

• Butli gazowych nie wolno przechowywać w pomieszczeniach pod ziemią, na klatkach schodowych, korytarzach, przejściach i przejazdach między budynkami oraz w ich bezpośredniej bliskości.
  – Butle gazowe – również puste – przechowywać zawsze w pozycji stojącej!

Obstuga

Uruchamianie grilla

Przed grillowaniem umyć dokładnie ruszt grillowy (23) ciepłą wodą z dodatkiem mydła i pozostawić do wyschnięcia.

Następnie posmarować olejem spożywczym górną stronę rusztu. Grillowane potrawy nie przewierają wtedy tak łatwo do grilla rusztowego.

1. Zapewnić, aby ...

2. w pobliżu grilla nie znajdowały się żadne łatwo palne materiały lub substancje. Minimalny odstęp od materiałów lub substancji palnych: 2 m od góry i 1 m z boku. Odstęp od trudno zapalnych materiałów i substancji: przynajmniej 0,25 m.

3. grill umieszczony był bezpiecznie na równym podłożu o dostatecznych wymiarach. Nie wolno go przestawiać podczas grillowania.

4. Zapewnić, aby ...

- wszystkie regulatory płomienia (A) były ustawione na „•” (wył.);

– grill był całkowicie zmontowany i nie wykazywał widocznych uszkodzeń;

– założona była osłona płomieniowa (24) i ruszt grillowy (23);

– była otwarta pokrywa (zespołu grillowego) (1):

– rynienka na tłuszcz (25) napełniona była warstwą czystego, chłonnego i niepalnego materiału o grubości ok. 10 mm do wchłaniania skapującego tłuszczu (na przykład suchy, luźny i czysty piasek). W przeciwnym razie może dojść do zapalenia się skapującego tłuszczu. W żadnym wypadku nie stosować palnych materiałów, jak trociny, podsypka dla kotów lub podobne materiały.

1. Sprawdzić stabilne osadzenie nakrętki złączkowej (G3) reduktora ciśnienia (G4). W tym celu obrócić ręką nakrętkę złączkową (G3) w lewo.
2. Otworzyć zawór butli gazowej (G1 obrócić w lewo).
3. Skontrolować, czy instalacja gazowa jest szczelna. W przeciwnym razie natychmiast zamknąć zawór butli gazowej (G1 obrócić w prawo).

Nie pochylac się nad grillem podczas wykonywania opisanych niżej czynności; zachować bezpieczny odstęp.

1. Nacisnąć lewy regulator płomienia (A) i obrócić go o około ¼ obrotu w lewo, aż słyszalne będzie ciche kliknięcie sprężyny.

2. Przytrzymać w tej pozycji wciśnięty regulator przez 3 - 5 sekund, aby gaz dostał się do lewego palnika.

3. Obrócić teraz regulator płomienia o około pół obrotu w lewo, aż słyszalne będzie ciche kliknięcie zapalnika.

4. Jeżeli gaz nie zapali się w palniku, odczekać trzy minuty i powtórzyć kroki od 6 do 8.

5. Obrócić lewy regulator płomienia (A) w położenie „Max“ (duży płomień).

6. Nacisnąć i obrócić środkowy regulator płomienia (A) na "Max" („duży płomień“) oraz przytrzymać go wciśniętym w tej pozycji, aż gaz zapali się w środkowym palniku.

Do zapalenia środkowego i kolejnego palnika konieczny jest dostateczny płomień gazowy na lewym palniku.

Zamknąć pokrywę (zespół grillowy) (1) i rozgrzać grill na pełnej mocy.

Przed pierwszym użyciem grill należy rozgrzać przez ok. 30 minut bez grillowanych potraw, aby stwardniała powłoka lakierowa z atestem dopuszczającym do kontaktu z żywnością (jak w każdym piekarniku).

1. Po rozgrzaniu grilla nastawić regulatory płomienia na wymaganą moc cieplną (wielkość płomienia).

Nie zalecamy zbyt długiej eksploatacji grilla na maksymalnej mocy cieplnej, gdyż obudowa nagrzewa się wtedy do bardzo wysokiej temperatury i może ulec uszkodzeniu.

1. Teraz można położyć grillowane potrawy. Zalecamy noszenie rękawic grillowych lub innych termoodpornych rękawic.

Wygaszanie grilla

1. Zamknąć zawór butli gazowej (G1 obrócić w prawo).
2. Obrócić regulator płomienia (A) na „•” (wył.).
3. Poczekać, aż wszystkie części przestygną, a następnie wyczyścić wszystkie zabrudzone elementy.
4. Zamknąć pokrywę (zespół grillowy) (1).
5. W przypadku dłuższego nieużywania:

– Odłączyć butłę gazową (patrz rozdział „Odłączanie butli gazowej“).

– Przechowywać grill w suchym miejscu.

Czyszczenie

Grill

Aby zapewnić długotrwałą satysfakcję z użytkowania grilla, należy - natychmiast po użyciu i przestygnięciu wszystkich części - umyć go płynem do mycia naczyń, szczotką i ściereczką. Późniejsze usuwanie zaschniętych zanieczyszczeń jest bardziej uciążliwe.

Uwaga „świeca zapłonowa palnika może się skrzywić”

Podczas czyszczenia może dojść do skrzywienia lub złamania świecy zapłonowej palnika.

Możliwe skutki:

- Palnik nie będzie się zapalał.

Środki bezpieczeństwa:

- Obszar wokół palnika czyścić w związku z tym ze szczególną ostrożnością.

Instalacja gazowa

Dysze wylotowe gazu na członie nastawczym (pod panelem obsługi) można czyścić za pomocą igły. Wszystkie elementy przewodzące gaz mogą być czyszczone tylko przez specjalistę.

W żadnym wypadku nie rozkładać członu nastawczego!

Konserwacja

Grill jest bezobsługowy. Mimo to w regularnych odstępach czasu należy przeprowadzać kontrolę. Częstość przeglądów zależy od częściżenia i od warunków otoczenia, na które grill jest wystawiony.

Grill

• Sprawdzić, czy wszystkie części grilla są zamontowane (kontrola wzrokowa).
• Sprawdzić, czy wszystkie połączenia są prawidłowo przykręcone, ewentualnie dokręcić.

Instalacja gazowa

Instalację gazową należy sprawdzać podczas każdego podłączania butli gazowej (patrz rozdział „Podłączanie i odłączanie butli gazowej“).

Zwrócić uwagę, aby w razie potrzeby wymienić wąż, jeśli wymagają tego właściwe przepisy krajowe.

Uwagi dotyczące ochrony środowiska i usuwania odpadów

Odpady

NIEBEZPIECZEŃSTWO: ryzyko pożaru podczas utylizacji gorących odpadów

Odpady utylizować dopiero wtedy, gdy będą one całkowicie wychłodzone, i wyrzucać je tylko do przeznaczonych do tego celu pojemników z metalu. Przestrzegać miejscowych przepisów.

Grill

Zwracać uwagę na czystość podczas stosowania grilla.

W celu utylizacji grilla rozłożyć go na części składowe. Metale i tworzywa sztuczne przekazać do punktu przetwarzania surowców wtórnych. Przestrzegać miejscowych przepisów.

Lokalizacja i usuwanie usterek

Jeżeli mimo prawidłowej obsługi i starannego czyszczenia dojdzie do zakłóceń w działaniu, rozdział ten pomoże Państwu w usuwaniu usterek.

Usterka Przyczyna Pomoc
Zapach ulatniającego się gazu	Nieszczelność w instalacji gazowej	1. Natychmiast zamknąć zawór butli gazowej (G1 obrócić w prawo).2. Unikać płomieni lub iskrzenia (nie włączać urządzeń elektrycznych).3. Dokręcić wszystkie śrubunki instalacji gazowej.4. Wszystkie części przewodzące gaz sprawdzić pod kątem ewentualnych uszkodzeń; uszkodzone części wymienić na oryginalne części zamienne.5. Sprawdzić szczelność środkiem do wykrywania nieszczelności.
Palnik nie zapala się Pusta butla gazowa	Wymienić butlę gazową.
	Zamknięty zawór butli Obrócić w lewo	zawór butli gazowej (G1).
	Dysze członu nastawczego (pod panelem przednim) nie są osadzone w rurkach palnika.	Kontrola wzrokowa, ewent. ustawić dysze i rurki przyłączeniowe.
	Odstęp pomiędzy świecą zapłono-wą a otworami wylotowymi gazu na palniku (zespole grillowym) (5) jest nieprawidłowy.	Przeprowadzić kontrolę wzrokową, wzgl. skorygować ustawienie.
	Zatkana dysza członu nastawczego (pod panelem obsługowym)	Wymontować panel przedni i przeczyścić igłą dyszę członu nastawczego.
	Zatkane inne części instalacji gazowej	Zlecić specjaliście wyczyszczenie instalacji gazowej.
Temperatura na grillu zbyt niska	Za krótki czas nagrzewania	Zamknąć pokrywę (zespół grillowy) (1) i ustawić regulator płomienia na poz. Max.
	Zatkane otwory wylotowe gazu na palniku (zespole grillowym (1)	Przywrócić drożność palnika
Wyfuknięcie lub bulgotanie gazu Cofanie się płomienia spowodowane zatkaniem palnika	1. Natychmiast zamknąć zawór butli gazowej (G1 obrócić w prawo).2. Odczekać trzy minuty i ponownie uruchomić grill.3. Jeżeli usterka się powtórzy, wymon-tować palnik i wyczyścić.

D A CH

59-400 Jawor, ul. Kuziennicza 13b

Tel. + 48 76 870 24 61 · Fax. + 48 76 870 23 88

www.landmann.pl

H BG GR HR SLO TR RO

Turkiye Distributoru:

LANDMANN®İstanbul Dış Mek. Ur. Tic. Ltd. Şti.

Kayışdağı Cad. No:3 D:2514 Flora Plaza

Ataşehir İstanbul · Tel: [phone]

Forgalmazó/Distributer/Distribuitor/Διανομέας/Τърговец:
