Typ produktu	Wiertarka udarowa
Napięcie zasilania	18 V prądu stałego (akumulator litowo-jonowy)
Obroty bez obciążenia	0–400 / 0–1550 min⁻¹
Maksymalny moment obrotowy	45 Nm
Rozmiar uchwytu	2–13 mm (bezkluczykowy)
Maks. średnica wiercenia – stal/drewno/mur	10 mm / 25 mm / 8 mm
Waga (bez akumulatora)	1,1 kg
Ładowarka – napięcie wejściowe/wyjściowe	230 V AC / 18 V DC
Prąd ładowania	400 mA lub 1000 mA (w zależności od modelu ładowarki)
Przybliżony czas ładowania	3–5 h (przy 400 mA) lub 1,5 h (przy 1000 mA)
Pojemność akumulatora	1,5 Ah / 2,0 Ah / 2,5 Ah
Poziom ciśnienia akustycznego	91 dB(A) (niepewność 5 dB(A))
Poziom mocy akustycznej	99 dB(A) (niepewność 5 dB(A))
Drgania – wiercenie w betonie	12,1 m/s² (niepewność 1,5 m/s²)
Drgania – wiercenie w metalu	1,7 m/s² (niepewność 1,5 m/s²)
Funkcje specjalne	Regulacja momentu obrotowego, dwa zakresy prędkości, oświetlenie LED, hak na pasek, włącznik z regulacją obrotów, funkcja udaru
Bezpieczeństwo	Podwójna izolacja ładowarki, wyłącznik zabezpieczający, blokada przypadkowego uruchomienia
Konserwacja i czyszczenie	Czyścić miękką szczotką lub suchą szmatką, obudowę silnika wilgotną ściereczką, nie używać rozpuszczalników. Regularnie usuwać zanieczyszczenia z uchwytu.
Gwarancja	24 miesiące od daty zakupu

Często zadawane pytania - BCD383 BLACK & DECKER

Jak naładować akumulator wiertarki BCD383?

Podłącz ładowarkę do gniazdka 230 V, włóż akumulator do ładowarki zgodnie z rysunkiem. Dioda LED miga podczas ładowania, świeci stałym światłem po naładowaniu. Zalecana temperatura ładowania to ok. 24°C, nie ładować poniżej 10°C i powyżej 40°C.

Jakie wiertła można stosować z tą wiertarką?

Uchwyt bezkluczykowy (2–13 mm) pozwala na stosowanie wierteł do drewna, metalu, tworzyw sztucznych i muru. Do wiercenia w murze ustaw pierścień regulacji momentu w pozycji udaru.

Co oznacza migająca dioda na ładowarce?

Różne sekwencje migania diody informują o stanie: ładowanie, problem z akumulatorem (np. uszkodzony) lub zbyt wysoka/niska temperatura. Sprawdź instrukcję lub etykietę ładowarki.

Jak zmienić kierunek obrotów?

Użyj suwaka kierunku obrotów (2) nad włącznikiem. Aby obroty w przód, przesuń w lewo; w tył – w prawo. Pozycja środkowa blokuje włącznik.

Dlaczego wiertarka nagle się wyłącza podczas pracy?

Może to być spowodowane przegrzaniem akumulatora lub jego rozładowaniem. Odczekaj, aż akumulator ostygnie, lub naładuj go. Wiertarka ma zabezpieczenie termiczne.

Jak dobrać odpowiedni moment obrotowy do wkręcania wkrętów?

Ustaw pierścień regulacji momentu (3) na niski moment, wkręć pierwszy wkręt. Jeśli sprzęgło przeskakuje przed dokręceniem, zwiększaj moment stopniowo aż do uzyskania optymalnego ustawienia.

Czy wiertarkę można używać do wiercenia w betonie?

Tak, przełącz pierścień na symbol młotka (wiercenie udarowe) i ustaw drugi zakres prędkości (wysokie obroty). Używaj wierteł do betonu.

Jak prawidłowo czyścić wiertarkę i ładowarkę?

Przed czyszczeniem wyjmij akumulator i odłącz ładowarkę. Otwory wentylacyjne czyść miękką szczotką, obudowę wilgotną ściereczką. Nie używaj rozpuszczalników ani nie zanurzaj w wodzie.

Jakie środki ostrożności należy zachować podczas wiercenia udarowego?

Zawsze używaj ochronników słuchu i okularów ochronnych. Trzymaj narzędzie za izolowane uchwyty, aby uniknąć porażenia w przypadku natrafienia na przewód pod napięciem.

Co zrobić, gdy akumulator nie ładuje się?

Sprawdź, czy ładowarka jest podłączona do sprawnego gniazdka. Upewnij się, że temperatura otoczenia wynosi 10–40°C. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym serwisem.

INSTRUKCJA OBSŁUGI BCD383 BLACK & DECKER

Tłumaczenie oryginalnej instrukcji

www.blackanddecker.eu

BCD383

Ta wiertarka udarowa BLACK+DECKER BCD383 jest przeznaczona do wkręcania wkrętów i wiercenia w drewnie, metalu, tworzywach sztucznych i murze. To narzędzie jest przeznaczone jedynie do użytku przez konsumentów.

Zasady bezpiecznej pracy

Ogólne wskazówki dotyczące bezpiecznej pracy elektronarzędziami

Ostrzeżenie! Zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpiecznej pracy oraz z instrukcją obsługi. Niestosowanie się do ostrzeżeń i zaleceń zawartych w tej instrukcji obsługi może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnego zranienia.

Zachować wszystkie instrukcje i informacje dotyczące bezpiecznej pracy, aby móc korzystać z nich w przyszłości.

Pojęcie „elektronarzędzie” używane w niniejszej instrukcji oznacza narzędzie zasilane z sieci elektrycznej (przewodem zasilającym) lub akumulatorami (bezprzewodowe).

1. Bezpieczeństwo w miejscu pracy
   a. Miejsce pracy musi być czyste i dobrze oświetlone. Miejsca ciemne i takie, w których panuje nieporządek, stwarzają ryzyko wypadku.
   b. Nie wolno używać elektronarzędzi w strefach zagrożenia wybuchem, w pobliżu palnych cieczy, gazów czy pyłów. Elektronarzędzia mogą wytworzyć iskry powodujące zapłon pyłów lub oparów.
   c. W czasie pracy elektronarzędziami nie pozwalać na przebywanie w pobliżu dzieci i innych osób postronnych. Chwila nieuwagi może spowodować utratę kontroli nad narzędziem.
2. Ochrona przeciwporażeniowa
   a. Gniazdo musi być dostosowane do wtyczki elektronarzędzia. Nie wolno przerabiać wtyczek. Nie używać żadnych łączników lub rozdzielaczy elektrycznych z uziemionymi elektronarzędziami. Niezmodyfikowane wtyczki i dopasowane gniazdka zmniejszają ryzyko porażenia prądem.
   b. Należy unikać bezpośredniej styczności z uziemionymi lub zerowanymi powierzchniami, takimi jak rurociągi, grzejniki, kuchenki i lodówki. Ryzyko porażenia prądem elektrycznym wzrasta, jeśli Twoje ciało jest uziemione.
   c. Nie narażać elektronarzędzi na działanie deszczu lub zwiększonej wilgotności. Woda, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.
   d. Nie ciągnąć za przewód zasilający. Nigdy nie używać kabla zasilającego do przenoszenia lub

ciągnięcia elektronarzędzia lub odłączania go od zasilania. Chronić kabel zasilający przed kontaktem z gorącymi elementami, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub zapłatanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

e. W czasie pracy elektronarzędziem poza pomieszczeniami zamkniętymi, należy używać przystosowanych do tego przedłużaczy. Korzystanie z przedłużaczy przystosowanych do użycia na zewnątrz budynków zmniejsza ryzyko porażenia prądem.

f. Jeśli zachodzi konieczność używania narzędzia w wilgotnym otoczeniu, należy używać źródła zasilania zabezpieczonego wyłącznikiem różnicowoprowadowym. Stosowanie wyłączników różnicowoprowadowych zmniejsza ryzyko porażenia prądem elektrycznym.

1. Środki ochrony osobistej

a. W czasie pracy elektronarzędziem zachować czujność, patrzeć uważnie i kierować się zdrowym rozsądkiem. Nie używać elektronarzędzia w stanie zmęczenia, pod wpływem narkotyków, alkoholu lub leków. Nawet chwila nieuwagi w czasie pracy elektronarzędziem może doprowadzić do poważnego uszkodzenia ciała.

b. Zawsze używać środków ochrony osobistej. Używanie, w miarę potrzeb, środków ochrony osobistej, takich jak ochrona wzroku, maska przeciwpyłowa, buty ochronne z antypoślizgową podeszwa, kask i/ lub ochronniki słuchu, zmniejsza ryzyko odniesienia uszczerbku na zdrowiu.

c. Zapobiegać przypadkowemu włączeniu. Przed przyłączeniem do zasilania i/lub włożeniem akumulatorów oraz przed podniesieniem i przenoszeniem narzędzia, należy upewnić się, że włącznik znajduje się w pozycji „wyłączone”. Trzymanie palca na włączniku podczas przenoszenia lub podłączenie włączonego narzędzia do zasilania łatwo staje się przyczyną wypadków.

d. Przed włączeniem elektronarzędzia usunąć wszystkie klucze i narzędzia do regulacji. Klucz pozostawiony zamocowany do obrotowej części elektronarzędzia może spowodować obrażenia.

e. Nie wychyłać się. Przez cały czas zachować solidne oparcie nóg i równowagę. Dzięki temu ma się lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.

f. Założyć odpowiedni strój. Nie nosić lużnych ubrań ani biżuterii. Trzymać włosy, ubranie i rękawice z dala od ruchomych elementów. Luźne ubranie, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

POLSKI

g. Jeśli sprzęt jest przystosowany do przyłączenia urządzeń odprowadzających i zbierających pył, upewnić się, czy są one przyłączone i właściwie użytkowane. Używanie takich urządzeń może zmniejszać zagrożenia związane z obecnością pyłów.
h. Nie zezwalać na to, aby rutyna wynikająca z częstego użytkowania narzędzi prowadziła do lekceważenia zagrożeń i ignorowania zasad bezpiecznego użytkowania narzędzi. Lekkomyślna obsługa może spowodować poważne obrażenia ciała w ułamku sekundy.
4. Obsługa i konserwacja elektronarzędzi
a. Nie przeciązać elektronarzędzia. Używać elektronarzędzi odpowiednich do rodzaju wykonywanej pracy. Dzięki odpowiednim elektronarzędziom wykona się pracę lepiej i w sposób bezpieczny, w tempie, do jakiego narzędzie zostało zaprojektowane.
b. Nie wolno używać elektronarzędzia z zepsutym włącznikiem, który nie pozwala na sprawne włączanie i wyłączanie. Narzędzie, którego nie można kontrolować za pomocą włącznika, jest niebezpieczne i musi zostać naprawione.
c. Wyjąć akumulator, jeśli jest odłączany, z elektronarzędzia i/lub włączyć urządzenie blokujące akumulator przed usunięciem zaciętego materiału, dokonaniem jakichkolwiek regulacji, wymianą akcesoriów, czyszczeniem lub przechowywaniem elektronarzędzi. Takie środki zapobiegawcze zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia.
d. Nie używane elektronarzędzie przechowywać poza zasięgiem dzieci i nie dopuszczać osób nie znających elektronarzędzia lub tej instrukcji do posługiwania się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach niewprawnego użytkownika.
e. Prawidłowo konserwować elektronarzędzia i akcesoria. Sprawdzić, czy ruchome części są właściwie połączone i zamocowane, czy części nie są uszkodzone oraz skontrolować wszelkie inne elementy mogące mieć wpływ na pracę elektronarzędzia. Wszystkie uszkodzenia należy naprawić przed rozpoczęciem użytkowania. Wiele wypadków jest spowodowanych żle utrzymanymi elektronarzędziami.
f. Dbać o czystość narzędzi i ostrość elementów tnących. Prawidłowo utrzymane narzędzia do cięcia o ostrych krawędziach tnących rzadziej się zakleszczają i są łatwiejsze do kontrolowania.
g. Elektronarzędzi, akcesoriów i końcówek itp., należy używać zgodnie z instrukcją obsługi, uwzględniając warunki i rodzaj wykonywanej pracy. Użycie

elektronarzędzi niezgodnie z przeznaczeniem może być bardzo niebezpieczne.

h. Nie modyfikować narzędzia. Modyfikacje mogą ograniczyć skuteczność zabezpieczeń i zwiększyć ryzyko dla operatora i/lub osób postronnych.
i. Uchwyty i powierzchnie, za które chwyta się narzędzie, muszą być suche, czyste oraz niezabrudzone olejem i smarem. Śliskie uchwyty i powierzchnie, za które chwyta się narzędzie, mogą prowadzić do niebezpiecznej obsługi i/lub utraty panowania nad narzędziem.
j. Trzymać węże i kable elektryczne z dala od obszaru roboczego narzędzia. W trakcie pracy węże i kable elektryczne mogą być ukryte i zostać przypadkowo uszkodzone przez narzędzie.
5. Użytkowanie i konserwacja narzędzi zasilanych akumulatorowo
a. Używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki przeznaczonej do ładowania jednego typu akumulatora do ładowania innego typu akumulatora może stać się przyczyną pożaru.
b. Do zasilania elektronarzędzi należy używać właściwych rodzajów akumulatorów. Użycie innych akumulatorów stwarza ryzyko zranienia i pożaru.
c. Nie używane akumulatory należy przechowywać z dala od metalowych przedmiotów, takich jak spinacze biurowe, monety, klucze, gwoździe, wkręty, itp., które mogłyby doprowadzić do zwarcia styków. Zwarcie biegunów może być przyczyną oparzenia lub pożaru.
d. W przypadku uszkodzenia akumulatora może z niego wypłynąć płyn; unikać kontaktu z tą substancją. W razie styczności, obficie przemywać wodą. W przypadku dostania się płynu do oczu, dodatkowo należy zgłosić się do lekarza. Płyn wydostający się z akumulatorów może powodować podrażnienia lub oparzenia.
e. Nie używać uszkodzonego lub zmodyfikowanego akumulatora lub narzędzia. Uszkodzone lub zmodyfikowane akumulatory mogą działać w sposób nieprzewidywalny, co może prowadzić do pożaru, wybuchu lub ryzyka obrażeń ciała.
f. Nie narażać akumulatora lub narzędzia na działanie płomienia lub zbyt wysokiej temperatury. Narażenie produktu na płomień lub temperaturę powyżej 130°C może spowodować wybuch. UWAGA: Temperaturę „130°C“ można zastąpić „265°F”.
g. Postępować zgodnie z wszystkimi zaleceniami dotyczącymi ładowania i nie ładować akumulatora lub narzędzia poza zakresem temperatury podanym w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturze poza podanym zakresem może

POLSKI

spowodować uszkodzenia akumulatora i zwiększa ryzyko pożaru.

h. Nigdy nie zanurzać narzędzia ani akumulatora w wodzie.

Zanurzenie w wodzie zwiększa ryzyko przegrzania, pożaru i/lub wybuchu, co może prowadzić do obrażeń ciała i uszkodzenia mienia.

i. Nigdy nie narażać narzędzia ani akumulatora na płyny powodujące korozję, żrące lub przewodzące, takie jak woda morska, chemikalia przemysłowe, wybielacz lub produkty zawierające chlor/wybielacz itp. Zanurzenie w płynie powodującym korozję lub przewodzącym zwiększa ryzyko przegrzania, pożaru i/lub wybuchu, co może prowadzić do obrażeń ciała i uszkodzenia mienia.
6. Naprawy
a. Powierzać naprawy elektronarzędzi wyłącznie osobom wykwalifikowanym, używającym identycznych części zamiennych. Zagwarantuje to bezpieczeństwo elektronarzędzia.
b. Nigdy nie serwisować uszkodzonych akumulatorów. Akumulatory serwisować może wyłącznie producent lub jego autoryzowany punkt serwisowy.

Przepisy bezpieczeństwa pracy dla wszystkich czynności

W czasie wiercenia udarowego korzystać z ochronników słuchu. Ekspozycja na hałas może powodować utratę słuchu.
Prawidłowo chwycić narzędzie przed użyciem. To narzędzie generuje wysoki moment obrotowy i bez jego prawidłowego trzymania podczas pracy może dojść do utraty panowania nad narzędziem prowadzącego do obrażeń ciała.
Trzymać elektronarzędzie tylko za izolowane uchwyty, jeśli wykonuje się pracę w miejscu, gdzie może dojść do zetknięcia elementu tnącego z ukrytymi przewodami. Przecięcie przewodu pod napięciem może spowodować pojawienie się napięcia na metalowych częściach obudowy i porażenie prądem operatora.

Instrukcje bezpieczeństwa dotyczące korzystania z długich wierteł

♦ Nigdy nie używać z prędkością wyższą od maksymalnej prędkości znamionowej wiertła.
Przy wyższych prędkościach obrotowych istnieje prawdopodobieństwo zgięcia się wiertła, jeśli pozwoli mu się na swobodne obracanie bez kontaktu z obrabianym przedmiotem, co prowadzi do obrażeń ciała.
Zawsze rozpoczynać wiercenie z niską prędkością i z końcówką wiertła stykającą się z obrabianym przedmiotem. Przy wyższych prędkościach obrotowych istnieje prawdopodobieństwo zgięcia się wiertła, jeśli pozwoli mu się na swobodne obracanie bez kontaktu

z obrabianym przedmiotem, co prowadzi do obrażeń ciała.

- Wywierać nacisk jedynie w bezpośredniej osi wiertła i nie wywierać nadmiernego nacisku. Wiertła mogą się zginać, powodując ich pęknięcie lub utratę panowania nad narzędziem, prowadząc do obrażeń ciała.

Dodatkowe instrukcje bezpieczeństwa dla wiertarki/wkrętarki/wiertarki udarowej

Aby zabezpieczyć i unieruchomić obrabiany element, należy przymocować go do stabilnego podłoża za pomocą zacisków itp. Trzymanie rękami obrabianego elementu lub oparcie o własne ciało nie daje dostatecznej stabilizacji i może spowodować utratę kontroli nad narzędziem.
Akcesoria i narzędzie nagrzewają się podczas pracy i mogą być gorące. Dotykać ich jedynie w rękawicach, jeśli stosuje się je do zastosowań powodujących nagrzewanie, jak wiercenie w metalu.
♦ Unikać zasłaniania szczelin wentylacyjnych ruchomymi elementami. Luźne ubranie, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.
Zakładać okulary ochronne lub inną ochronę oczu. Wiercenie udarowe lub normalne powoduje odpryskiwanie odłamków. Latające cząsteczki mogą spowodować trwałe uszkodzenie wzroku.
W czasie wiercenia udarowego korzystać z ochronników słuchu. Ekspozycja na hałas może powodować utratę słuchu.
Używać, dostarczonych razem z narzędziem, dodatkowych uchwytów. Utrata kontroli nad narzędziem może spowodować uszkodzenie ciała.
Nie używać tego narzędzia przez długi okres. Drgania powstające podczas pracy urządzenia mogą być szkodliwe dla rąk i ramion. Należy używać rękawic, aby zapewnić dodatkową ochronę oraz robić często przerwy podczas pracy.

Bezpieczne użytkowanie elektronarzędzi - wskazówki dodatkowe

Ostrzeżenie! Dodatkowe wskazówki dotyczące bezpiecznej pracy wiertarkami udarowymi.

Używać dostarczonych razem z narzędziem dodatkowych uchwytów. Utrata kontroli nad narzędziem może spowodować uszkodzenie ciała.
Trzymać elektronarzędzie tylko za izolowane uchwyty, jeśli wykonuje się pracę w miejscu, gdzie może dojść do zetknięcia elementu tnącego z ukrytymi przewodami. Przecięcie przewodu pod napięciem może spowodować pojawienie się napięcia na metalowych częściach obudowy i porażenie prądem operatora.

POLSKI

Trzymać elektronarzędzie tylko za izolowane uchwyty, jeśli wykonuje się pracę w miejscu, gdzie może dojść do zetknięcia elementu złącznego z ukrytymi przewodami. Zetknięcie elementu złącznego z przewodem pod napięciem może spowodować pojawienie się napięcia na odsłoniętych metalowych częściach obudowy i porażenie prądem operatora.
Używać zacisków lub innego wygodnego sposobu zamocowania obrabianego elementu do stabilnego podłoża. Trzymanie obrabianego elementu w rękach lub oparcie go o ciało nie daje dostatecznej stabilizacji i może spowodować utratę kontroli nad narzędziem.
♦ Przed rozpoczęciem wiercenia w ścianach, podłodze czy suficie, ustalić położenie przewodów i rur.
♦ Nie dotykać wiertła bezpośrednio po zakończeniu wiercenia, ponieważ może być ono bardzo rozgrzane.
♦ Przeznaczenie urządzenia opisane jest w niniejszej instrukcji obsługi. Używanie jakichkolwiek akcesoriów lub wykonywanie prac sprzecznych z przeznaczeniem opisywanym w instrukcji obsługi może powodować niebezpieczeństwo uszkodzenia ciała i/lub uszkodzenia mienia.

Bezpieczeństwo osób postronnych

♦ Opisywane narzędzie nie może być używane przez osoby (dot. także dzieci), które mają ograniczone możliwości ruchowe, percepcji lub pojmowania lub brakuje im doświadczenia i wiedzy, z wyjątkiem przypadku, gdy pozostają one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostały przez nią przeszkolone w zakresie obsługi urządzenia.
♦ Należy pilnować dzieci, aby nie bawiły się urządzeniem.

Pozostałe zagrożenia

W czasie pracy narzędziem mogą powstać zagrożenia, które nie zostały uwzględnione w załączonej instrukcji dotyczącej bezpiecznego użytkowania. Zagrożenia te mogą wynikać z niewłaściwego użytkowania, zbyt intensywnej eksploatacji lub innych przyczyn.

Nawet w przypadku przestrzegania zasad bezpiecznej pracy i stosowania środków ochronnych, nie jest możliwe uniknięcie pewnych zagrożeń. Należą do nich:

Zranienia wynikające z dotknięcia wirujących/ruchomych elementów.
Zranienia w czasie wymiany części, ostrzy lub akcesoriów.
Zranienia związane ze zbyt długotrwałym używaniem narzędzia. Pracując przez dłuższy czas jakimkolwiek narzędziem, należy robić regularne przerwy.
◆ Uszkodzenie narządu słuchu.
Zagrożenie dla zdrowia spowodowane wdychaniem pyłu wytwarzanego podczas użytkowania urządzenia

(np. podczas pracy w drewnie, szczególnie dębowym, bukowym oraz MDF).

Hałas i drgania

Podane w tabeli danych technicznych oraz w deklaracji zgodności z normami wartości emisji hałasu i drgań (wibracji) zostały zmierzone zgodnie ze standardową procedurą zawartą w normie EN 62841. Informacja ta może służyć do porównywania tego narzędzia z innymi.

Deklarowana wartość emisji drgań i emisji hałasu może również służyć do przewidywania stopnia narażenia użytkownika na hałas.

Ostrzeżenie! Chwilowa wartość emisji hałasu i drgań, występująca w czasie pracy elektronarzędziem, może odbiegać od podawanych wartości, w zależności od sposobu użytkowania urządzenia. Poziom drgań może przekroczyć podawaną wartość.

Przy określaniu ekspozycji na drgania, w celu podjęcia środków ochrony osób zawodowo użytkujących elektronarzędzia, zgodnie z dyrektywą 2002/44/WE, należy uwzględnić rzeczywiste warunki i rodzaj wykonywanej pracy. Także okresy przestoju i pracy bez obciążenia.

Symbole na urządzeniu

Następujące symbole są umieszczone na narzędziu wraz z kodem daty:

Ostrzeżenie! Aby zminimalizować ryzyko zranienia, użytkownik musi zapoznać się z instrukcją obsługi.

Nie patrzeć w lampę roboczą.

Dodatkowe wskazówki dotyczące bezpiecznego użytkowania akumulatorów i ładowarek

Akumulatory

Pod żadnym pozorem nie wolno otwierać akumulatorów.
Nie wolno wystawiać akumulatorów na działanie wody.
♦ Nie wolno przechowywać w miejscach, w których temperatura może przekroczyć 40°C.
♦ Ładować tylko w zakresie temperatur od 10°C do 40°C.
Do ładowania używać wyłącznie fabrycznie dołączonej ładowarki.
♦ Utylizację akumulatorów należy przeprowadzić zgodnie z instrukcją podaną w rozdziale „Ochrona środowiska”.

Nie wolno ładować uszkodzonych akumulatorów.

Nie wolno niszczyć ani zgniatać akumulatorów, robić w nich otworów i rozbijać, ponieważ może to spowodować zranienie lub pożar.

POLSKI

◆ W skrajnych warunkach może dojść do wycieku z akumulatora.
♦ Jeśli na akumulatorze pojawi się płyn, należy ostrożnie zetrzeć go ściereczką. Unikać kontaktu ze skóra.
W przypadku zetknięcia się ze skórą lub dostania do oczu, należy postępować zgodnie z poniższymi wskazówkami.

Ostrzeżenie! Elektrolit może spowodować uszkodzenie ciała lub mienia. W przypadku zetknięcia się ze skórą należy natychmiast spłukać wodą. W przypadku pojawienia się zaczerwienienia, bólu lub podrażnienia należy zgłosić się do lekarza. W przypadku dostania się do oczu, należy natychmiast przemyć czystą wodą i zgłosić się do lekarza.

Ładowarki

Opisywana ładowarka pracuje na określonym napięciu. Należy zawsze upewnić się, czy napięcie zasilania odpowiada napięciu podanemu na tabliczce znamionowej.

Ostrzeżenie! Nigdy nie próbować zastępować ładowarki zwykłą wtyczką zasilania sieciowego.

Używać ładowarki BLACK+DECKER wyłącznie do ładowania akumulatora dołączonego do narzędzia. Ładowanie innych akumulatorów może spowodować ich rozsadzenie i być przyczyną zranienia oraz innych szkód.
♦ Nie wolno ładować baterii jednorazowego użytku, nie przeznaczonych do wielokrotnego ładowania.
- Ze względów bezpieczeństwa wymianę uszkodzonego przewodu zasilającego należy powierzyć producentowi lub autoryzowanemu centrum serwisowemu.
◆ Wadliwe kable zasilające należy natychmiast wymieniać.
♦ Nie wystawiać ładowarki na działanie wody.
♦ Nie rozkręcać ładowarki.
♦ Nie podłączać ładowarki do próbnika.
W czasie ładowania urządzenie/narzędzie/akumulator powinny znajdować się w dobrze wentylowanym miejscu.

Ładowarka przeznaczona jest wyłącznie do użycia wewnątrz pomieszczeń.

Przed użyciem należy przeczytać instrukcję obsługi.

Ochrona przeciwporażeniowa

Ładowarka ma podwójną izolację, dlatego też przewód uziemiający nie jest potrzebny. Należy zawsze upewnić się, czy napięcie zasilania odpowiada napięciu podanemu na tabliczce znamionowej. Nigdy nie próbować zastępować ładowarki zwykłą wtyczką zasilania sieciowego.

Ze względów bezpieczeństwa wymianę uszkodzonego kabla zasilającego należy powierzyć producentowi lub autoryzowanemu centrum serwisowemu BLACK+DECKER.

Wyposażenie

Opisywane narzędzie wyposażone jest w kilka lub wszystkie z poniższych elementów.

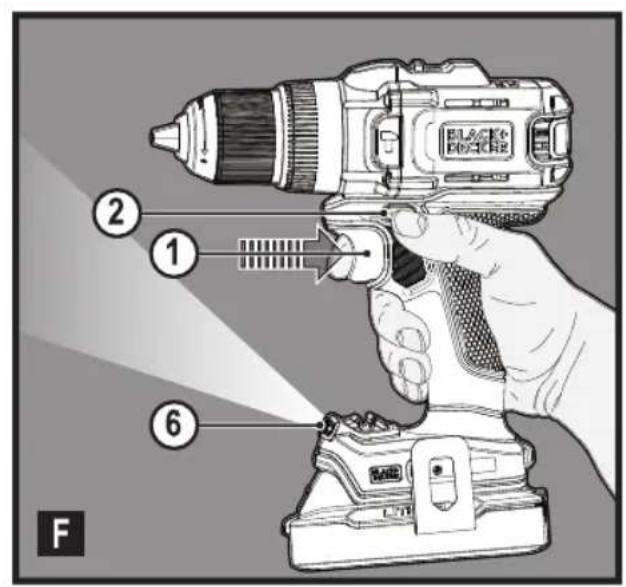

1. Włącznik z regulacją obrotów
2. Suwak kierunku obrotów
3. Pierścień regulacji momentu obrotowego
4. Uchwyt bezkluczykowy
5. Dwa zakresy prędkości pracy
6. Oświetlenie robocze LED

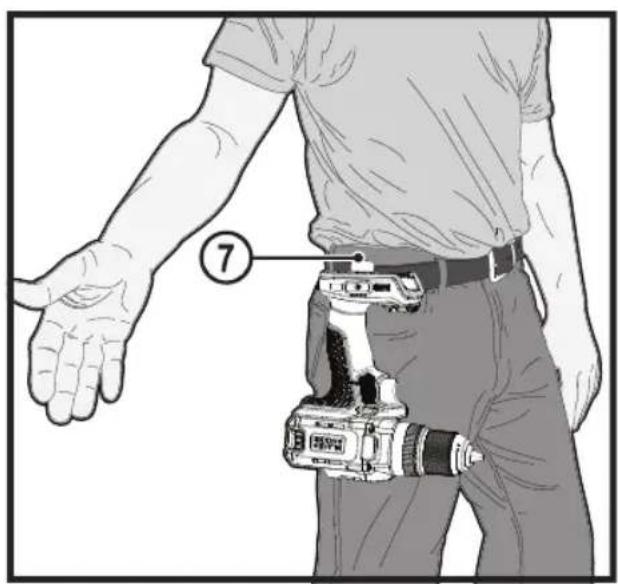

7. Hak na pasek (dostępny we wszystkich urządzeniach)
8. Akumulator
9. Przycisk zwalniania akumulatora

Montaż

Eksploatacja

Ostrzeżenie! Pozwolić narzędziu pracować we własnym tempie. Nie przeciązać narzędzia.

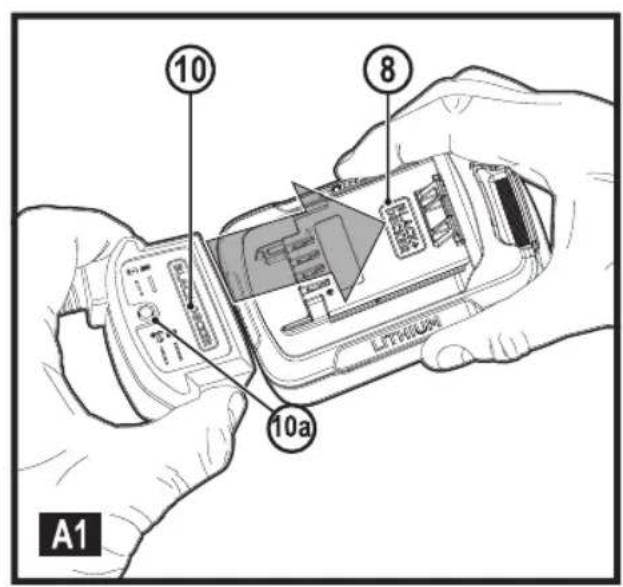

Ładowanie akumulatorów (rys. A1, A2)

Akumulator należy naładować przed pierwszym użyciem oraz zawsze wtedy, gdy jego moc spada i jest niewystarczająca do wykonywania przeciętnych zadań. W trakcie ładowania temperatura akumulatora może wzrosnąć; jest to zjawisko normalne i nie świadczy o uszkodzeniu.

Ostrzeżenie! Nie wolno ładować akumulatorów przy temperaturze otoczenia poniżej 10°C lub powyżej 40°C. Zalecana temperatura ładowania to około 24°C.

Uwaga: Ładowarka nie będzie ładować akumulatora, jeśli temperatura ogniw wynosi poniżej około 10°C lub powyżej 40°C.

Akumulator należy pozostawić w ładowarce, a ładowarka rozpocznie ładowanie automatycznie, gdy temperatura ogniw odpowiednio wzrośnie lub spadnie.

Podłączyć ładowarkę (10) do dowolnego standardowego gniazda sieciowego o napięciu 230 V i częstotliwości 50 Hz.
◆ Wsunąć akumulator (8) w ładowarkę zgodnie z rys. A1, A2.

Dioda LED (10a) będzie migać, wskazując na ładowanie akumulatora.

O zakończeniu ładowania informuje stałe światło diody LED (10a). Akumulator jest całkowicie naładowany i może zostać od razu użyty lub pozostawiony w ładowarce.

Ostrzeżenie! Ryzyko pożaru. W przypadku wyjmowania akumulatora z ładowarki pamiętać, aby najpierw odłączyć ładowarkę od gniazdka, a następnie wyjąć ładowarkę z narzędzia.

Diagnostyka ładowarki

Ta ładowarka jest przeznaczona do wykrywania pewnych problemów, jakie mogą występować z akumulatorami lub

POLSKI

źródłem zasilania. O problemach informuje dioda LED błyskająca na różne sposoby.

Problem z akumulatorem

Ładowarka może wykrywać rozładowany lub uszkodzony akumulator. Dioda LED miga w sposób podany na etykiecie. Jeśli zobaczyć się taką sekwencję błysków, należy zaprzestać ładowania akumulatora.

Przekazać akumulator do centrum serwisowego lub punktu zbiórki w celu recyklingu.

Wstrzymywanie pracy z powodu zimnych/gorących akumulatorów

Kiedy ładowarka wykryje, że akumulator jest za ciepły lub za zimny, automatycznie włącza opóźnienie ładowania gorącego/zimnego akumulatora, wstrzymując ładowanie do momentu osiągnięcia odpowiedniej temperatury przez akumulator.

Następnie ładowarka automatycznie przełącza się na tryb ładowania akumulatora. Ta funkcja zapewnia maksymalną żywotność akumulatora.

Dioda LED miga w sposób podany na etykiecie.

Pozostawianie akumulatora w ładowarce

Dopuszczalne jest pozostawienie akumulatora w ładowarce z włączoną diodą na stałe. Ładowarka będzie utrzymywać akumulator w stanie pełnego naładowania.

Ważne uwagi dotyczące ładowania

♦ Największą trwałość i najlepszą wydajność można uzyskać, ładując akumulator w temperaturze 18°-24°C. NIE ładować akumulatora, gdy temperatura powietrza jest niższa od +4,5°C lub wyższa od +40°C. Przestrzeganie tego zalecenia jest ważne i pozwala zapobiegać poważnemu uszkodzeniu akumulatora.
♦ Ładowarka i akumulator mogą być ciepłe w dotyku podczas ładowania. Jest to normalne zjawisko i nie oznacza problemu. Aby ułatwić stygnięcie akumulatora po użyciu, unikać umieszczania ładowarki lub akumulatora w ciepłym miejscu, np. w metalowej szopie lub nieizolowanej przyczepie.
♦ Jeśli akumulator nie ładuje się poprawnie:

♦ Sprawdzić działanie gniazdka, podłączając lampę lub inne urządzenie;
♦ Sprawdzić, czy gniazdo jest podłączone do włącznika światła, który wyłącza zasilanie po wyłączeniu oświetlenia;
Przenieść ładowarkę i akumulator do miejsca, gdzie temperatura powietrza wynosi 18° - 24°C;
♦ Jeśli problemy z ładowaniem utrzymują się, zanieść urządzenie, akumulator i ładowarkę do lokalnego serwisu.

♦ Akumulator ładować ponownie, gdy nie zapewnia wystarczającej mocy podczas zadań, które wcześniej można było wykonywać z łatwością. NIE KONTYNUOWAĆ użytkowania w takich warunkach. Postępować zgodnie z procedurą ładowania. Można również ładować częściowo rozładowany akumulator w dowolnej chwili i bez negatywnego wpływu na akumulator.
Komory i otwory ładowarki należy chronić przed ciałami obcymi, które mogą przewodzić prąd, jak, w szczególności, pył powstający podczas szlifowania, metalowe wióry, wata stalowa, folia aluminiowa, nagromadzenie cząstek metalowych. Odłącać ładowarkę od zasilania przed rozpoczęciem jej czyszczenia.
♦ Nie zamrażać ładowarki ani nie zanurzać jej w wodzie lub innych płynach.

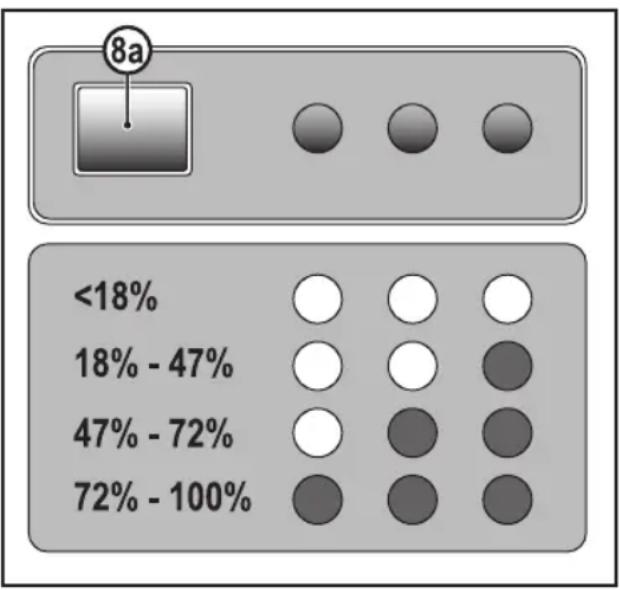

Wskaźnik stanu naładowania akumulatora (rys. B)

Akumulator jest wyposażony we wskaźnik stanu naładowania pozwalający na szybkie określenie poziomu naładowania akumulatora zgodnie z rysunkiem B.

Wciśnięcie przycisku stanu naładowania (8a) pozwala na łatwe sprawdzenie pozostałego stopnia naładowania akumulatora zgodnie z rysunkiem B.

Wkładanie i wyjmowanie akumulatora do/z narzędzia (rys. C)

Ostrzeżenie! Dopilnować, aby przycisk blokady (2) był wciśnięty, aby zapobiec włączeniu narzędzia podczas wyjmowania lub wkładania akumulatora.

W celu włożenia akumulatora:

◆ Wkładać akumulator (8) do narzędzia, aż do usłyszenia kliknięcia (rys. C)

POLSKI

Wyjmowanie akumulatora z narzędzia (rys. C)

♦ Wcisnąć przycisk zwalniania akumulatora (9) zgodnie z rys. C i wyjąć akumulator z narzędzia.

Hak na pasek (akcesorium opcjonalne) (rys. D, E)

Ostrzeżenie! Aby zminimalizować ryzyko poważnych obrażeń ciała, przestawić przycisk kierunku obrotów w położenie blokady lub wyłączyć urządzenie i odłączyć akumulator przed przystąpieniem do regulacji lub montażu/demontażu akcesoriów. Przypadkowe włączenie może spowodować obrażenia ciała.

Ostrzeżenie! Aby ograniczyć ryzyko poważnych obrażeń ciała, używać haka na pasek (7) narzędzia WYŁĄCZNIE do zawieszania narzędzia na pasku roboczym.

NIE używać haka na pasek (7) do przywiażywania lub mocowania narzędzia do osoby lub przedmiotu podczas użytkowania. NIE zawieszać narzędzia nad głową ani nie zwieszać przedmiotów z haka na pasek.

Ostrzeżenie! Aby zmniejszyć ryzyko wystąpienia poważnych obrażeń ciała, dopilnować by śruba (11) mocująca hak była prawidłowo dokręcona.

Uwaga: Podczas zakładania lub wymiany haka na pasek (7) należy stosować wyłącznie przeznaczoną do tego śrubę (11). Koniecznie dobrze dokręcić śrubę.

Hak na pasek (7) może zostać zamocowany poprzez wsunięcie w szczeliny (13) z dowolnej strony narzędzia za pomocą dostarczonej śruby (11), by ułatwić pracę osobom prawo- i leworęcznym. Jeśli hak nie jest potrzebny, można go zdjąć.

Aby przełożyć hak, należy odkręcić śrubę (11) mocującą hak i zamocować hak (7) z drugiej strony. Koniecznie dobrze dokręcić śrubę (11).

Instrukcja obsługi

Włącznik spustowy i przełącznik kierunku obrotów (rys. F)

Wiertarkę włącza się i wyłącza, naciskając i zwalniając włącznik spustowy (1). Im mocniej włącznik spustowy zostanie wciśnięty, tym wyższa będzie prędkość obrotowa wiertarki.
♦ Przełącznik kierunku obrotów w przód/w tył (2) ustala kierunek obrotów oraz jest również przyciskiem blokady.
W celu wybrania obrotów w przód należy puścić wyłącznik spustowy i wcisnąć przełącznik kierunku obrotów w lewo.
W celu wybrania obrotów w tył, nacisnąć przełącznik kierunku obrotów w przeciwnym kierunku.

Uwaga: Ustawienie przełącznika kierunku obrotów w pozycji środkowej blokuje narzędzie w pozycji wyłączonej. Podczas zmiany położenia przełącznika kierunku obrotów należy pamiętać, że włącznik spustowy musi być zwolniony.

Regulacja momentu obrotowego (rys. G)

To narzędzie jest wyposażone w pierścień regulacji momentu obrotowego (3) służący do wyboru trybu pracy oraz do ustawienia momentu wkręcania wkrętów.

Duże wkręty oraz obrabiane elementy o dużej twardości wymagają zastosowania wyższego momentu niż mniejsze wkręty oraz elementy z miękkiego materiału.

W celu wiercenia w drewnie, metalu i tworzywach sztucznych, ustawić pierścień na położenie oznaczone symbolem wiercenia.
Do wiercenia w murach, ustawić pierścień na symbol pozycji wiercenia udarowego.
W przypadku wkręcania wkrętów ustawić pierścień w żądanym położeniu. Jeżeli prawidłowe ustawienie nie jest znane, zastosować następującą procedurę:
◆ Ustawić pierścień w położeniu najniższego momentu.
◆ Wkręcić pierwszy wkręt.
Jeśli przed całkowitym dokręceniem wkrętu sprzęgło przeskoczyło, zwiększyć moment przez odpowiednie ustawienie pierścienia i dokręcić wkręt. Powtarzać ten krok, aż do uzyskania odpowiedniego ustawienia. Wykorzystać tak ustalone ustawienie do dokręcenia pozostałych wkrętów.

Uchwyt bezkluczykowy (rys. H)

Ostrzeżenie! Dopilnować, aby przycisk blokady (2) był wciśnięty, aby zapobiec włączeniu narzędzia podczas wyjmowania lub wkładania akcesoriów.

Aby włożyć w uchwyt wiertło lub inne akcesorium:

Chwycicexistszie jedną ręka, a druga ręka obracać uchwyt (4) przeciwnie do wskazówek zegara, patrazc od końca uchwytu.
Włożyć wiertło lub inne akcesorium do oporu w uchwyt i mocno dokręcić, obracając uchwyt zgodnie ze wskazówkami zegara, patrząc od końca uchwytu.

Ostrzeżenie! Nie podejmować prób dokręcenia wierteł (lub innych akcesoriów) poprzez chwytanie za uchwyt i włączanie narzędzia.

Podczas wymiany akcesoriów może dojść do uszkodzenia uchwytu i obrażeń ciała.

Dwa zakresy przełożenia (rysunek I)

Funkcja dwóch przełożeń narzędzia pozwala na zmianę biegów, co zwiększa jego wszechstronność. Aby wybrać ustawienie niskich obrotów i wysokiego momentu obrotowego (pozycja 1), wyłączyć narzędzie i poczekać, aż się zatrzyma. Przesunąć przełącznik (5) z dala od uchwytu. Aby wybrać ustawienie wysokich obrotów i niskiego momentu obrotowego (pozycja 2), wyłączyć narzędzie i poczekać, aż się zatrzyma. Przesunąć przełącznik w kierunku uchwytu.

Uwaga: Nie należy zmieniać przełożení, gdy narzędzie pracuje. W przypadku problemów ze zmianą przełożenia

POLSKI

należy upewnić się, czy dwa przyciski zmiany przełożenia są całkowicie wciśnięte lub całkowicie zwolnione.

Wiercenie/wkręcanie

• Wybrać kierunek obrotów za pomocą przełącznika kierunku obrotów (2).
  ♦ Aby włączyć narzędzie, nacisnąć włącznik (1). Prędkość obrotowa zależy od głębokości wciśnięcia włącznika.
  ♦ Aby wyłączyć narzędzie, zwolnić włącznik.

Wskazówki praktyczne

Wiercenie

◆ Używać jedynie ostrych wiertel.
♦ Podeprzeć i zabezpieczyć odpowiednio obrabiany element, zgodnie z instrukcjami dotyczącymi bezpieczeństwa.
Używać odpowiedniego i wymaganego wyposażenia zabezpieczającego, zgodnie z instrukcjami dotyczącymi bezpieczeństwa.
Zabezpieczyć i oczyścić odpowiednio obszar pracy, zgodnie z instrukcjami dotyczącymi bezpieczeństwa.
♦ Rozpocząć wiercenie bardzo powoli, używając lekkiego nacisku, aż do powstania otworu o rozmiarze pozwalającym na to, aby wiertło się z niego nie wyślizgiwało i nie wyskakiwało.
W czasie wiercenia naciskać wiertarkę prosto w osi wiertła. Naciskać z siłą wystarczającą, aby wiertło wgryzało się w materiał, ale nie naciskać narzędzia na tyle, aby dochodziło do utykania silnika lub ześlizgiwania się wiertła.

♦ Trzymać narzędzie mocno dwiema rękami, aby panować nad jego obrotami wokół własnej osi.

♦ NIE NACISKAĆ RAZ ZA RAZEM WŁĄCZNIKA SPUSTOWEGO WIERTARKI, KTÓREJ SILNIK UTKNAŁ, PRÓBUJĄC JĄ URUCHOMIĆ. MOŻE TO SPOWODOWAĆ USZKODZENIE WIERTARKI.

Minimalizować utykanie w momencie przewiercenia, zmniejszając nacisk i powoli wiercąc ostatni odcinek otworu.

♦ Wycofując wiertło z wywierconego utworu, utrzymywać włączony silnik. Pomoże to zredukować utykanie wiertła.

Upewnić się, że włącznik spustowy powoduje włączanie i wyłączanie wiertarki.

Wiercenie w drewnie

Otwory w drewnie można wykonać przy użyciu tych samych wierteł krętych, jakich używa się do metalu, lub wierteł piórkowych. Takie wiertła muszą być ostre i należy je często wyjmować podczas wiercenia w celu usuwania wiórów z piórek lub rowków.

Wiercenie w metalu

Podczas wiercenia w metalu korzystać ze specjalnych płynów obróbkowych. Wyjątkiem jest wiercenie w żeliwie i mosiądzu, w których należy wiercić na sucho. Najlepsze płyny obróbkowe to siarkowany olej chłodziaco-smarujący oraz olej smalcowy.

Wiercenie w murze

W przypadku wiercenia w murze, ustawić pierścień (3) w położeniu wiercenia z udarem, to znaczy zrównać symbol ze znakiem młotka.

Przesunąć przełącznik przełożenia (5) w kierunku przedniej części narzędzia (2 bieg).

Wkręcanie wkrętów

Zawsze używać właściwego typu i rozmiaru końcówek.
Jeśli występują trudności z dokręceniem wkrętów, można spróbować nałożyć małą ilość płynu do zmywania lub mydła jako smaru.
♦ Dbać o proste ustawienie narzędzia, końcówki i wkrętu.

Rozwiązywanie problemów

Problem Prawdopodobna przyczyna	Propozycja rozwiązania
Urządzenie nie uruchamia się.	Akumulator nie jest naładowany.	Sprawdzić wymogi dotyczące ładowania akumulatora.
Akumulator nie ładuje się.	Ładowarka nie podłączona.	Podłączyć ładowarkę do sprawnego gniazdka.
	Temperatura otoczenia za wysoka lub za niska.	Przenieść ładowarkę i akumulator w miejsce z temperaturą powietrza powyżej 4,5°C (40°F) lub poniżej 40,5°C (105°F).
Urządzenie nagle się wyłącza.	Akumulator osiągnął górny limit termiczny.	Poczekać, aż akumulator ostygnie.
	Rozładowany akumulator. Aby wydłużyć trwałość akumulatora, wyłącza się on nagle, gdy jest rozładowany.	Położyć na ładowarce i poczekać na naładowanie.

Konserwacja

Narzędzia BLACK+DECKER zostały zaprojektowane tak, aby zapewnić długoletnią, prawie bezobługową, pracę urządzenia.

Aby długo cieszyć się właściwą pracą urządzenia, należy odpowiednio o nie dbać i regularnie je czyścić.

POLSKI

Ładowarka nie wymaga, oprócz okresowego czyszczenia, żadnej dodatkowej konserwacji.

Ostrzeżenie! Przed przystąpieniem do konserwacji wyjąć akumulator z narzędzia. Przed czyszczeniem wyjąć wtyczkę ładowarki z gniazda zasilającego.

♦ Otwory wentylacyjne w narzędziu i ładowarce należy okresowo czyścić przy użyciu miękkiej szczoteczki lub suchej szmatki.
♦ Regularnie czyścić obudowę silnika wilgotną ściereczką. Nie używać środków czyszczących ściernych ani zawierających rozpuszczalniki.
♦ Rozkręcać szczęki zaciskowe i opukiwać je, aby usunąć zebrane wewnątrz zanieczyszczenia.

Ochrona środowiska

Selektywna zbiórka odpadów. Produktów i akumulatorów oznaczonych tym symbolem nie wolno usuwać ze zwykłymi odpadami z gospodarstw domowych.

Produkty i akumulatory zawierają materiały, które można odzyskać lub poddać recyklingowi, zmniejszając zapotrzebowania na surowce.

Oddawaj produkty elektryczne i akumulatory do recyklingu zgodnie z lokalnymi przepisami. Więcej danych na stronie www.2helpU.com.

Właściwe postępowanie ze zużytem sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego skutków, o których mowa w art. 13 ust. 1 pkt 2 ustawy z dnia 11.09.2015 r. o zużytem sprzęcie elektrycznym i elektronicznym, wynikających z obecności w tym sprzęcie niebezpiecznych substancji, mieszanin oraz części składowych oraz niewłaściwego składowania i przetwarzania takiego sprzętu, takich jak skażenie środowiska na skutek przedostania się niebezpiecznych substancji do gleby lub wód gruntowych.

Dane techniczne

		BCD383 Typu 1
Napięcie	V prądu stałego	18
Obroty bez obciążenia Min -1		0 - 400/0 - 1550
Maksymalny moment obrotowy	Nm 45
Rozmiar uchwytu mm	2-13
Maks. średnica otworu do wiercenia w stali/drewnie/murze	mm 10/25/8
Ciężar kg 1,1 kg (bez akumulatora)

Ładowarka 905902**90634971
Napięcie wejściowe	V prądu zmiennego	230 230

Ładowarka 905902**90634971
Napięcie wyjściowe	V prądu stałego	18 18
Natężenie mA 400 1000
Przybliżony czas ładowania	Godziny	3 - 5 1,5

Akumulator		BDL1518*	BDL2018*	BDL2518*
Napięcie	V prądu stałego	18	18	18
Pojemność	Ah 1,5	2,0 2,5
Typ		Litowo-jonowy	Litowo-jonowy	Litowo-jonowy

Poziom ciśnienia akustycznego zgodnie z EN 62841:

Ciśnienie akustyczne (LpA) 91 dB(A), niepewność (K) 5 dB(A)

Moc akustyczna (LWA) 99 dB(A), niepewność (K) 5 dB(A)

Sumaryczna wielkość drgań (suma wektorów trzech osi) zgodnie z normą EN 62841:

Wiercenie w betonie ( a_h,ID ) 12,1 m/s ^2 , niepewność (K) 1,5 m/s ^2

Wiercenie w metalu ( a_h,D ) 1,7 m/s ^2 , niepewność (K) 1,5 m/s ^2

Deklaracja zgodności WE

DYREKTYWA MASZYNOWA

BCD383 - wiertarka udarowa

Firma Black & Decker oświadcza, że produkty opisane pod „dane techniczne” są zgodne z następującymi przepisami:

2006/42/WE, EN 62841-1:2015+A11:2022, EN

62841-2-1:2018+A11:2019+A1:2022+A12:2022.

Produkty te są również zgodne z zapisami dyrektyw 2014/30/UE oraz 2011/65/UE. Aby otrzymać więcej informacji, należy skontaktować się z firmą Black & Decker pod adresem podanym poniżej lub na końcu instrukcji.

Osoba niżej podpisana odpowiada za zestawienie informacji technicznych i złożenie deklaracji zgodności w imieniu firmy Black & Decker.

Patrick Dipenbach

Patrick Diepenbach

Richard-Klinger-Strasse 11, 65510 Idstein, Niemcy

2023-09-29

POLSKI

Deklaracja zgodności

BCD383 - wiertarka udarowa

Firma Black & Decker oświadcza, że produkty opisane pod „dane techniczne” są zgodne z następującymi przepisami:

Ustawa „Supply of Machinery (Safety) Regulations, 2008, S.I. 2008/1597” (wraz ze zmianami), EN 62841-1:2015+A11:2022, EN 62841-2-1:2018+A11:2019+ A1:2022+A12:2022

Te produkty są również zgodne z następującymi regulacjami prawnymi Wielkiej Brytanii:

Ustawa „Electromagnetic Compatibility Regulations, 2016, S.I.2016/1091” (wraz ze zmianami).

Aby otrzymać więcej informacji, należy skontaktować się z firmą Black & Decker pod adresem podanym poniżej lub na końcu instrukcji.

Osoba niżej podpisana odpowiada za zestawienie informacji technicznych i złożenie deklaracji zgodności w imieniu firmy Black & Decker

Karl Evans

Firma Black & Decker jest pewna wysokiej jakości swoich produktów i udziela konsumentom 24-miesięcznej gwarancji od daty zakupu. Udzielona gwarancja stanowi rozszerzenie i w żaden sposób nie ogranicza ustawowych praw użytkowników.

Gwarancja obowiązuje na terenie krajów członkowskich Unii Europejskiej oraz Europejskiej Strefy Wolnego Handlu i Wielkiej Brytanii.

Aby skorzystać z gwarancji, roszczenie gwarancyjne musi być zgodne z Warunkami Black & Decker i konieczne jest przedłożenie dowodu zakupu sprzedawcy lub pracownikowi autoryzowanego serwisu.

Warunki 2-letniej gwarancji Black & Decker oraz lokalizację najbliższego autoryzowanego serwisu można uzyskać na stronie internetowej www.2helpU.com lub kontaktując się z lokalnym biurem Black & Decker pod adresem podanym w tej instrukcji.

Odwiedź stronę internetową www.blackanddecker.co.uk, aby zarejestrować swój produkt Black & Decker i otrzymywać aktualne informacje o nowych produktów i ofertach specjalnych.

POLSKI

Black & Decker WARUNKI GWARANCJI:

Produkty marki Black & Decker reprezentują bardzo wysoką jakość, dlatego oferujemy dla nich korzystne warunki gwarancyjne. Niniejsze warunki gwarancji nie pomniejszają praw klienta wynikających z polskich regulacji ustawowych lecz są ich uzupełnieniem. Gwarancja jest ważna na terenie Rzeczpospolitej Polskiej.

Black & Decker gwarantuje sprawne działanie produktu w przypadku postępowania zgodnego z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi.

Niniejszą gwarancją nie jest objęte dodatkowe wyposażenie, jeżeli nie została do niego dołączona oddzielna karta gwarancyjna oraz elementy wyrobu podlegające naturalnemu zużyciu.

1. Niniejszą gwarancją objęte są usterki produktu spowodowane wadami produkcyjnymi i wadami materiałowymi.

2. Niniejsza gwarancja jest ważna po przedstawieniu przez Klienta w Centralnym Serwisie Gwarancyjnym reklamowanego produktu oraz łącznie:
   a) poprawnie wypełnionej karty gwarancyjnej;
   b) ważnego paragonu zakupu z datą sprzedaży taką, jak w karcie gwarancyjnej lub kopii faktury.

3. Gwarancja obejmuje bezpłatną naprawę urządzenia (wraz z bezpłatną wymianą uszkodzonych części) w okresie 24 miesięcy od daty zakupu.

4. Produkt reklamowany musi być:

a) dostarczony bezpośrednio do Centralnego Serwisu Gwarancyjnego wraz z poprawnie wypełnioną Kartą Gwarancyjną i ważnym paragonem zakupu (lub kopiaf faktury) oraz szczegółowym opisem uszkodzenia, lub

b) przesłany do Centralnego Serwisu Gwarancyjnego za pośrednictwem punktu sprzedaży wraz z dokumentami wymienionymi powyżej.

1. Koszty wysyłki do Centralnego Serwisu Gwarancyjnego ponosi Serwis. Wszelkie koszty związane z zapewnieniem bezpiecznego opakowania, ubezpieczeniem i innym ryzykiem ponosi Klient. W przypadku odrzucenia roszczenia gwarancyjnego, produkt jest odsyłany do miejsca nadania na koszt adresata.

2. Usterki ujawnione w okresie gwarancji będą usunięte przez Centralny Serwis Gwarancyjny w terminie:

a) 14 dni roboczych od daty przyjęcia produktu przez Centralny Serwis Gwarancyjny;
b) termin usunięcia wady (punkt 6a) może być wydłużony o czas niezbędny do importu niezbędnych części zamiennych.

1. Klient otrzyma nowy sprzęt, jeżeli:

a) Centralny Serwis Gwarancyjny stwierdzi na piśmie, że usunięcie wady jest niemożliwe;

b) produkt nie podlega naprawie, tylko wymianie bez dokonywania naprawy.
8. O ile taki sam produkt jest nieosiągalny, może być wydany nowy produkt o nie gorszych parametrach.
9. Decyzja Centralnego Serwisu Gwarancyjnego odnośnie zasadności zgłaszanych usterek jest decyzją ostateczną.
10. Gwarancją nie są objęte:
a) wadliwe działanie lub uszkodzenia spowodowane niewłaściwym użytkowaniem lub używaniem produktu niezgodnie z przeznaczeniem, instrukcją obsługi lub przepisami bezpieczeństwa. W szczególności profesjonalne użytkowanie amatorskich narzędzi Black & Decker powoduje utratę gwarancji;
b) wadliwe działanie lub uszkodzenia spowodowane przeciążaniem narzędzia, które prowadzi do uszkodzeń silnika, przekładni lub innych elementów a także stosowaniem osprzętu innego niż zalecany przez Black & Decker;
c) mechaniczne uszkodzenia produktu i wywołane nimi wady;
d) wadliwe działanie lub uszkodzenia na skutek działania pożaru, powodzi, czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, korozji, normalnego zużycia w eksploatacji czy też innych czynników zewnętrznych;
e) produkty, w których naruszone zostały plomby gwarancyjne lub, które były naprawiane poza Centralnym Serwisem Gwarancyjnym lub były przerabiane w jakikołwiek sposób;
f) osprzęt eksploatacyjny dołączony do urządzenia oraz elementy ulegające naturalnemu zużyciu.
11. Centralny Serwis Gwarancyjny, firmy handlowe, które sprzedaży produkt, nie udzielają upoważnień ani gwarancji innych niż określone w karcie gwarancyjnej. W szczególności nie obejmują prawa klienta do domagania się zwrotu utraconych zysków w związku z uszkodzeniem produktu.
12. Naprawa lub wymiana produktu na podstawie niniejszej gwarancji nie powoduje przedłużenia lub odnowienia okresu gwarancji. Okres gwarancji rozpoczyna się od daty zakupu, a kończy się 24 miesięcy później.
13. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Gwarant: Stanley Black & Decker Polska Sp. z o.o ul. Prosta 68, 00-838 Warszawa.

Wszystkie reklamacje gwarancyjne rozpatrywane są przez:

Centralny Serwis Gwarancyjny ERPATECH ul. Bakaliowa 26, 05-080 Mościska

tel.: [phone]; [e-mail]

CZ ZÁRUČNÍ LIST

H JÓTÁLLÁSI JEGY

PL KARTA GWARANCYJNA

SK ZÁRUČNÝ LIST

měsíců hónap

miesiące mesiacov

CZ	Výrobní kód Datum prodeje	Razítko prodejny Podpis
H	Gyári szám	A vásárlás napja	Pecsét helye Aláírás
PL	Numer seryjny	Data sprzedaży	Stempel Podpis
SK	Číslo série	Dátum predaja	Pečiatka predajne Podpis

CZ

Adresy servisu

Band Servis

Klášterského 2

CZ-140 00 Praha 4

Tel.: [phone]

Fax: [phone]

Band Servis

K Pasekám 4440

CZ-76001 Zlín

Tel.: [phone],1

Fax: [phone]

http://www.bandservis.cz

H

Bxick-BingdeckffKözponti

3526 Miskolc Zsolcai kapu 9-11. / 49

RMA system: http://rma.fixit-service.com

E-mail: [e-mail]

Tel: [phone]

PL

Achrealer Geswise Centrallogy

ERPATECH

ul. Bakaliowa 26

05-080 Mościska

Tel.: [phone]

[e-mail]

SK

Adresa servisu

Band Servis

Paulínska ul. 22

SK-91701 Trnava

PL Przebieg napraw gwarancyjnych
