Producent	Kross
Model	KRC 316W
Typ produktu	Rower
Przeznaczenie	Rower rekreacyjno-turystyczny
Materiał ramy	Aluminium
Rozmiar kół	28 cali (622 mm)
Liczba biegów	21
Przerzutki	Shimano Tourney
Hamulce	V-brake (hamulce szczękowe)
Waga	ok. 14 kg
Maksymalne obciążenie	120 kg
Opony	28 x 1,75 cala
Korba	48-38-28T
Kaseta	14-28T
Wyposażenie dodatkowe	Błotniki, dzwonek, odblaski
Instrukcja obsługi	Dostępna w formacie PDF

Często zadawane pytania - KRC 316W Kross

Jak złożyć rower Kross KRC 316W po zakupie?

Po rozpakowaniu należy zamontować przednie koło, pedały i siodełko. Instrukcja krok po kroku znajduje się na początku instrukcji obsługi. Użyj kluczy imbusowych (w zestawie) do dokręcenia śrub. Sprawdź ciśnienie w oponach przed pierwszą jazdą.

Jakie ciśnienie w oponach jest zalecane?

Zalecane ciśnienie to 3,5–4,5 bara (50–65 PSI) dla opon 28x1,75. Sprawdź boczną ściankę opony dla dokładnej wartości. Zbyt niskie ciśnienie powoduje opory i ryzyko przebicia, zbyt wysokie zmniejsza przyczepność.

Jak wyregulować przerzutki w rowerze KRC 316W?

Aby wyregulować przerzutki, najpierw ustaw łańcuch na największej koronie z przodu i najmniejszym trybie z tyłu. Poluzuj linkę, wyreguluj górny i dolny limit śrubami H i L. Następnie naciągnij linkę i dokręć. Szczegółowa regulacja w instrukcji.

Czy rower wymaga smarowania łańcucha?

Tak, łańcuch należy smarować co 200-300 km lub po jeździe w deszczu. Użyj dedykowanego oleju do rowerów, nałóż po kropli na każde ogniwo, a następnie wytrzyj nadmiar. Regularne smarowanie przedłuża żywotność napędu.

Jak sprawdzić i wyregulować hamulce V-brake?

Sprawdź, czy klocki hamulcowe dotykają obręczy równomiernie. Jeśli nie, poluzuj śrubę mocującą klocek, ustaw go względem obręczy, a następnie dokręć. Można też regulować naciąg linki za pomocą pokrętła na manetce hamulca.

Jaki jest maksymalny udźwig roweru?

Maksymalne obciążenie całkowite (rower + rowerzysta + bagaż) wynosi 120 kg. Nie przekraczaj tej wartości, aby uniknąć uszkodzenia ramy i utraty bezpieczeństwa.

Czy rower jest odpowiedni do jazdy w terenie?

Model KRC 316W to rower rekreacyjno-turystyczny, przeznaczony głównie na asfalt i drogi utwardzone. Może poradzić sobie na lekkich ścieżkach szutrowych, ale nie jest to rower górski.

Jak konserwować łożyska w piastach i suporcie?

Łożyska są zamknięte (maszynowe) i nie wymagają regularnej konserwacji. W przypadku luzów lub hałasu należy udać się do serwisu. Co kilka miesięcy warto sprawdzić czy nie ma wyczuwalnych luzów.

Gdzie znaleźć numer seryjny roweru?

Numer seryjny jest wybity na ramie pod suportem (dolną rurą) lub na tylnej sztycy. Jest on potrzebny do rejestracji roweru i ewentualnych zgłoszeń gwarancyjnych.

Jakie narzędzia są potrzebne do podstawowej regulacji?

Podstawowe regulacje wymagają zestawu kluczy imbusowych (4, 5, 6 mm), klucza płaskiego do pedałów, śrubokręta krzyżakowego oraz pompki. Niektóre modele mogą wymagać klucza do kasety.

INSTRUKCJA OBSŁUGI KRC 316W Kross

INSTRUKCJA UŻYTKOWANIA LICZNIKA KRC 316W

Instrukcja obsługi jest częścią tego produktu. Zawiera ważne informacje dotyczące bezpieczeństwa, montażu oraz utylizacji. Przed użyciem tego produktu, należy zapoznać się ze wszystkimi instrukcjami dotyczącymi obsługi i bezpieczeństwa. Używaj produktu wyłącznie zgodnie z opisem w instrukcji i tylko w wskazanych obszarach zastosowań. Jeśli przekażesz produkt osoborn trzecim, dostarcz wraz z nim całą dokumentację.

CE

X

INSTRUKCJA OBSŁUGI

Instalacja uchwytu

Montaż licznika w uchwycie

Instalacja magnesu na szprysze

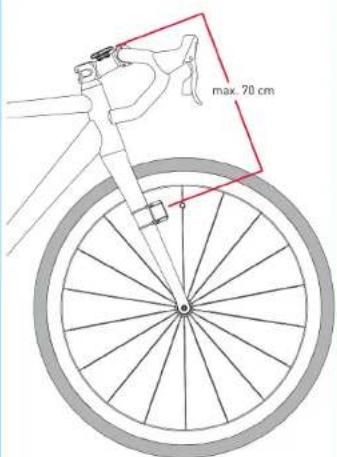

Instalacja sensora na goleni widelca

max.5mm

Uwaga: Czujnik prędkości należy zamontować na przedniej części widelca, napisem: „SENSOR” skierowanym w stronę magnesu.

Instalacja baterii

UWAGA: Licznik nie posiada wewnętrznej

pamięci, która przechowywałaby zapisane w

wszystkie zapisane w nim dane zostaną utracone.

Używaj tylko baterii 3V CR2032.

Przed zamknięciem upewnij się, że uszczelka znajduje się w gnieżdzie bateri.

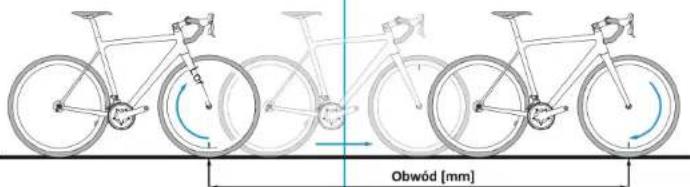

Sposób na wyznaczenie obwodu koła

Tabela rozmiarów opon

ETRTO	ROZMIAR OPONY	OBWÓD OPONY [mm]
50-305	16 x 1.95	1265
47-406	20 x 1.75	1580
50-406	20 x 2.00	1600
50-507	24 x 2.00	1910
54-507	24 x 2.10	1930
54-507	24 x 1.75	1930
57-507	24 x 2.25	1955
60-509	24 x 1.50	2030
50-509	24 x 1.95	2050
50-509	26 x 2.00	2075
54-509	26 x 2.10	2100
57-509	26 x 2.25	2120
60-509	26 x 2.25	2160
60-509	26 x 2.40	2180
54-504	27.5 x 2.10	2195
55-504	27.5 x 2.20	2221
57-504	27.9 x 2.25	2215

Tabela rozmiarów opon

ETRTO	ROZMIAR OPONY	OBWÓD OPONY [mm]
68-594	27,5 x 2,35	2240
68-594	27,5 x 2,40	2244
28-422	28 x 1.10	2100
23-422	28 x 0,90	2125
25-422	28 x 1,00	2135
28-422	28 x 1,10	2150
35-422	28 x 1,35	2165
48-422	28 x 1,50	2230
42-422	28 x 1,60	2235
44-422	28 x 1,625	2235
47-422	28 x 1,75	2250
50-422	29 x 2,00	2260
54-422	29 x 2,10	2310
55-422	29 x 2,20	2347
57-422	29 x 2,25	2330
68-422	29 x 2,35	2340
69-422	29 x 2,40	2378

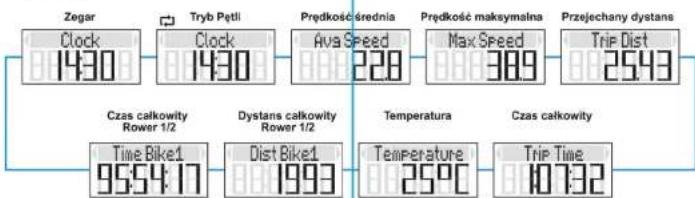

Wyświetlacz

Ustawienia licznika

Aby wejść do menu ustawień, lub je opuścić przez 3 sekundy, przytrzymaj lewy przycisk ◀. Użyj prawego przycisku ▶, aby przechodzić między poszczególnymi ustawieniami.

Aby uzyskać dostęp do wybranego ustawienia, krótko naciśnij klawisz. Wybierz żądane ustawienie przyciskiem i potwierdź przyciskiem Po wprowadzaniu żądanego ustawienia na wyświetlaczu pojawi się komunikat „Set OK”.

Jeśli nie będzie żadnej reakoji, menu zamknie się automatycznie po jednej minuie.

Piktogramy

((•))

Ikona wskazuje odbiór sygnału

kmb / myth

Wyświetla wybraną jednostkę prędkości

①/

Pokazuje wybrany rower 1 lub rower 2

*

Informuje o włączonym podświetleniu

回

Uruchomiony tryb zapętlenia

A

Porównanie aktualnej prędkości ze średnią

Przyciski

-Key:

Next function

◀-Key

Previous function

Język

Language

HIF

Otwórz ustawienia

▶ Piotwierdż

(五)本年度利润分配

Zegar

Clock

A

▶ Fytoziz 12/24m ▶ Entwierd ^2

▶ Ustaw zega

Potwierdz

Data

Date

A

Potviardt

（一）本次股东大会的决议

Funkcje

Jednostki

Units

On

▶ Ustaw jednostkiy przedsią ◀ Potwierdt

（一）本次发行

Rozmiar koła

Wheelsize

Otwórz ustawienia

▶ Wprawatu dan sta Kowar 172 ◀ Potwierdi

Wyniki

Totals

(五)

□□

na wyswietlic i ustawić Total Distance i Total Time er 1/2.

Zerowanie danych

Total Reset

□□□□□□

*Tu można przywrócić ustawienia fabryczne Po załwierdzeniu tych ustawień wszystkie dane zostaną wyzerowane.

A

Uslownia Rower

Worowadt Time Report

Dystrybutor ofenuje 2-letnią gwarancję na zakupiony licznik rowerowy, licząc od daty jego zakupu. Gwarancja obejmuje wady materiałowe i produkcyjne dotyczące samego licznika, czujnika oraz uchwytu na kierownicę. Elementy takie jak kable, batarie oraz materiały montażowe nie są objęte gwarancją. Warunkiem ważności gwarancji jest zachowanie nienaruszonego stanu urządzenia (z wyjątkiem komory baterii). unikanie użycia siły oraz brak widocznych oznak celowego uszkodzenia.

日

[Unreadable]

Prosimy zachować dowód zakupu w bezpiecznym miejscu, gdyż będzie on wymagany w przypadku zgłoszenia reklamacji. W przypadku uzasadnionej reklamacji gwarancyjnej, zapewniamy wymianę na porównywalny model urządzenia. Jeśli model objęty reklamacją nie jest już dostępny z powodu zmiany w ofercie produktowej, otrzymasz równoważny zamiemnik.

Zgodne z przepisami dotyczącymi utylizacji ursätzten elektrycznych i elektronicznych (WEEE) obowiązycymi w Uni Europejskiej oraz innych krajach europejskich z systemami ziberania odpadów. Oznaczenie umieszconze na produkcie lub w jego dokumentacji waskazuje. że po zako/cezimen okresu użytkowania nie powinien być on usweny razam z innymi odpadami domowymi. Aby zapobiec możliwym szkodom dla środowiska naturalnego oraz zdrowia ludzkogy wynikającym z niekontrolowanego usuwania odpadów, prosimy oddzielleć ten produkt od innych rodzajów odpadów i odpowiedzialnie go przetwartarac, promujamic tym samym zrównoważone ponowe wykorzystanie zasobów materialnych. Użytkwnicy domowi powinni skontaktować się z dietalsta, u którego zakuzili produkt, lub lokalnym urzędem w celu uzyskania informacji, gdzie i jak mogą żółzich ten przedmiot do bezpiecznego recytingu. Użytkownicy biznesowi powinni skontaktować się ze swoim dostawca i sprawdzić warunki umowy zakuku. Ten produkt nie powinien być mieszany z innymi odpadami komercyjnymi podczas usuwania.

Podświetlenie

Po jednoczesnym naciśnięciu przycieków ◀ i ▶, podświetlenie włącza się na około 6 sekund. Podświetlenie może być włączone lub włączone.

Zmiana roweru

Naciśnij przez 3 sekundy jednocześnie przyciski ◀ | ▶ , aby zmienić ustawienia wybranego roweru.

Tryb pętli

Gdy tryb pętli jest włączony, co 4 sekundy, podczas jazdy, najważniejsze funkcje są automatycznie przełączane. Tryb pętli zostaje włączony po naciśnięciu dowolnego przycisku.

Tryb uśpienia

Komputer jest wyposażony w czujnik wibracji. Jeśli nie zostaną zarejestrowane żadne wibracje spowodowane ruchem roweru ani sygnały wysytane przez sensor, komputer po 6 minutach przechodzi w tryb uśpenia i na wyświetiaczu wskazuje tylko godzinę. Gdy tylko wykryje wibracje, komputer przelacza się z powrotem do trybu operacyjnego.

Jeśli komputer jest w trybie uśpienia, wybudzi się, gdy zostanie naciśnięty dowolny przycisk.

Resetowanie danych z trasy

Naciśnij klawisz ▶ przez 3 sekundy, aby zresetować dane z trasy. Ustawienia nie zostaną zmienione.
