INSTRUKCJA OBSŁUGI MS651 MaxCom

System Operacyjny: Android™ 13.0

Startowa instrukcja obsługi Maxcom MS651

W zależności od ustawień, włączony telefon może być stale podłączony do Internetu i automatycznie aktualizować aplikacje. Zaleca się korzystać z dedykowanych pakietów danych.

Opis telefonu 4

Instalacja kart: SIM1, SIM2 oraz micro SD . 6

Środki ostrożności podczas instalacji kart .. 7

Instalacja baterii 8

Ładowanie urządzenia 8

Oszczędzanie energii akumulatora ...... 9

Włączenie/wyłączenie urządzenia ...... 10

Android 13 ...... 11

Ekran dotykowy 11

Gesty wykonywane palcami 12

Pasek stanu i powiadomienia .... 13

Ekran Startowy 15

Blokowanie/odblokowanie ekranu ..... 17

Wykonywanie/odbieranie połączeń ..... 17

Wysyłanie wiadomości 19

Panel szybkich ustawień 20

Szybkie ustawienia dźwięków ...... 21

Aplikacje 22

Ustawienia globalne 26

Aparat/kamera 28

Warunki użytkowania i bezpieczeństwa .. 29

Informacja dotyczące akumulatora ...... 31

Informacja dotycząca ochrony środowiska 33

Informacje o SAR 34

Zakresy częstotliwości i maksymalna moc urządzenia 36

Łączność WI-FI (WLAN) 5 GHZ ...... 37

Zasilacz zewnętrzny 37

Uproszczona deklaracja zgodności UE ..... 38

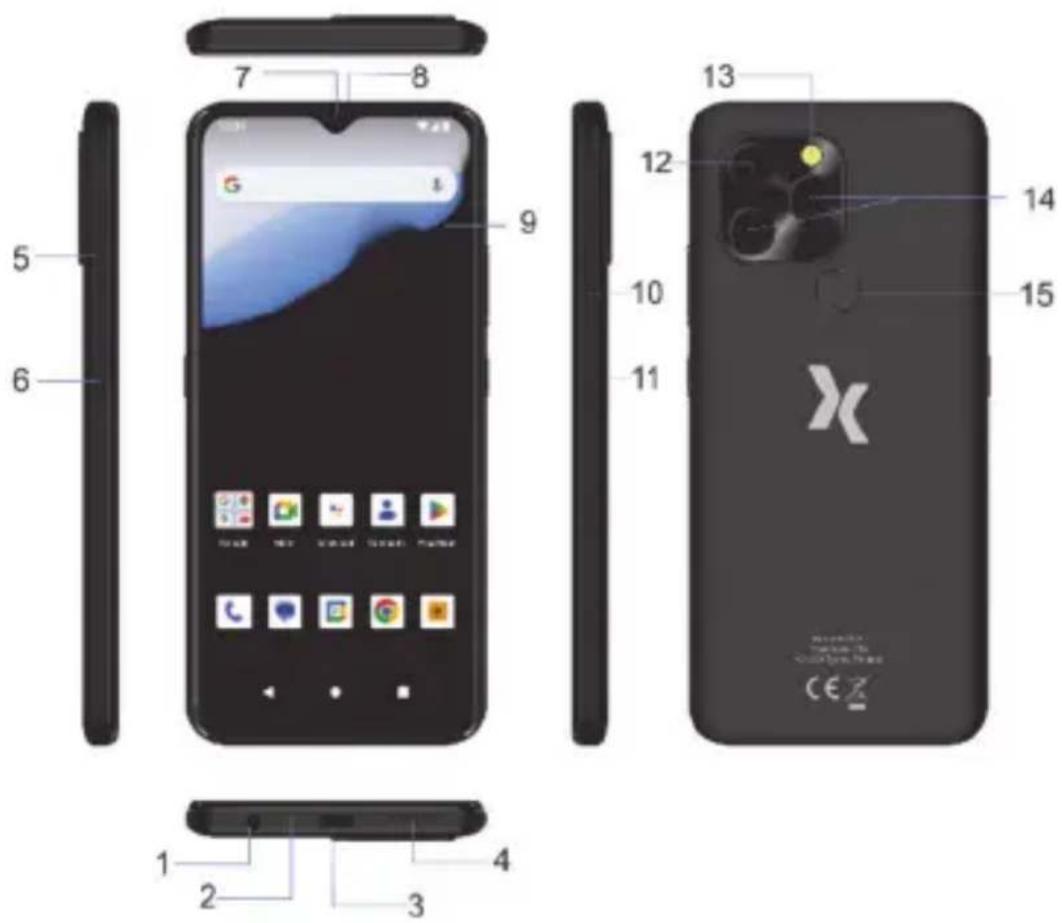

Opis telefonu

NAZWA KRÓTKI OPIS
1 – GNIAZDO SŁUCHAWKOWE	Wyjście audio, miejsce podłączenia zestawu słuchawkowego
2 – Mikrofon Przekazuje dźwięk do urządzenia
3 – GNIAZDO USB C Ładowanie urządzenia, miejsce podłączenia do PC lub USB
4 – GŁOŚNIK ZEWNĘTRZNY	Obstuguje emisję dźwięków zewnętrznych
5 – HYBRYDOWYSLOT NA KARTYSIM i SD	Slot na karty SIM oraz kartę pamięci SD (SIM2 wymiennie z SD)
6 – PRZYCISKAsystenta Google	Dedykowany klawisz do wywoływania asystenta głosowego
7 – PRZEDNIAKAMERA/APARAT	Zastosowanie: głównie selfie (5MPix)
8 – PRZEDNIGŁOŚNIK	Głośnik rozmów (uszny), używany podczas połączenia
9- WYŚWIETLACZ,PANEL DOTYKOWY	Służy do wyświetlania treści oraz jej obsługi po przez dotyk
10 – KLAWISZGŁOŚNOŚCI	Zwiększenie/zmniejszenie poziomu głośności
11 – PRZYCISKWŁ./WYŁ.	Włącza i wyłącza urządzenie, blokuje i odblokowuje ekran
12 –APARAT/KAMERA	Główny aparat urządzenia (13MPix)
13 – FLESZ Funkcja flesza podczas robienia zdjęć, funkcja latarki
14 –APARATY dodatkowy aparaty urządzenia (2x0,08MPix)
15 – FINGERPRINT Czytnik linii papilarnych

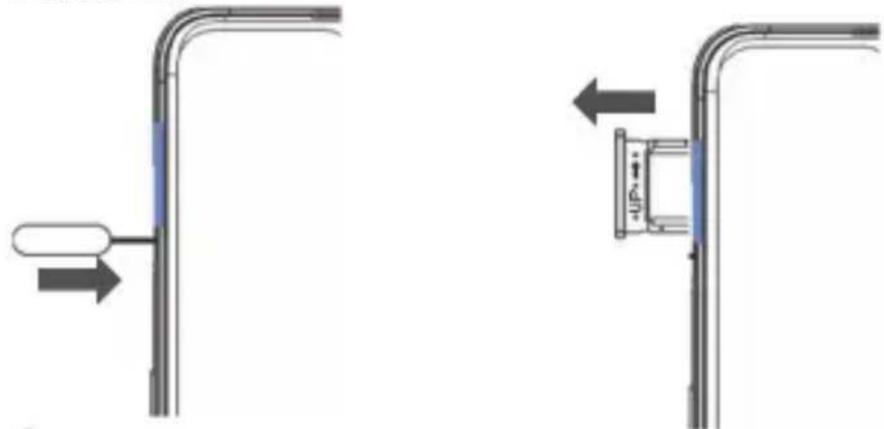

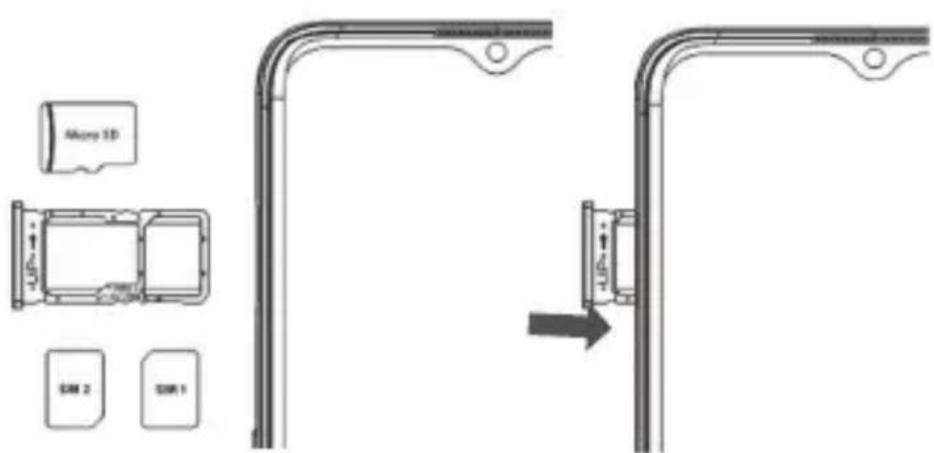

Instalacja kart: SIM1, SIM2 oraz micro SD

Zanim zaczniesz instalować karty, upewnij się, że telefon jest wyłączony i nie jest podłączony do zasilacza, ani żadnych innych akcesoriów. Gniazdo na karty SIM oraz kartę pamięci SD znajduje się z boku, po lewej stronie urządzenia. W celu instalacji kart należy otworzyć SLOT na karty SIM za pomocą dołączonej szpilki, wkładając ją do otworu znajdującego się poniżej szufladki

- Położ ramkę na płaskim podłożu i zainstaluj karty jak na rysunku poniżej:

Środki ostrożności podczas instalacji kart

- Wyłącz telefon i odczekaj kilka sekund, zanim włózysz lub wyjmiesz kartę(y) SIM(SD).

Obchodź się ostrożnie z kartą SIM(SD), nie wyginaj jej, ani nie zarysuj.

Kiedy karta SIM jest zle włożona lub uszkodzona, na ekranie po włączeniu telefonu pojawi się komunikat informujący o braku karty w danym slocie. Sprawdź, czy karta jest poprawnie włożona i czy nie jest uszkodzona, a następnie włącz telefon ponownie. Jeśli nadal urządzenie nie wykrywa karty, dostarcz ją operatorowi swojej sieci GSM w celu wymiany.

Gdy dojdzie do sytuacji, że karta SIM zablokuje się w slocie i nie można jej wyciągnąć, nie należy ciągnąć na siłę tylko zwrócić się o pomoc do serwisu.

Podczas używania karty pamięci zachowaj ostrożność, w szczególności podczas jej wkładania i wyjmowania. Niektóre karty pamięci, przed pierwszym użyciem, wymagają sformatowania przy pomocy komputera.

Regularnie rób kopie zapasowe informacji znajdujących się na kartach używanych w innych urządzeniach, jeżeli korzystasz z kart typu SD!

Nieprawidłowe używanie lub inne czynniki mogą spowodować uszkodzenie bądź utratę zawartości kart.

Wszelkie uszkodzenia mechaniczne gniazd

SIM(SD) nie podlegają naprawom gwarancyjnym.

Instalacja baterii

Urządzenie MS651 posiada zamontowany na stałe akumulator w obudowie urządzenia.

W razie uszkodzenia akumulatora, należy całe urządzenie przesłać do autoryzowanego serwisu MAXCOM. Wszelkie próby wymontowania akumulatora przez nieautoryzowany serwis lub osobę, są traktowane równoważnie z utratą gwarancji.

W celu zresetowania urządzenia (równoznaczne z chwilowym wyciągnięciem akumulatora) należy nacisnąć i przytrzymać (ok. 10 sekund) PRZYCISK WŁ./WYŁ. (11).

Urządzenie na chwilę straci zasilanie, a następnie automatycznie uruchomi się ponownie.

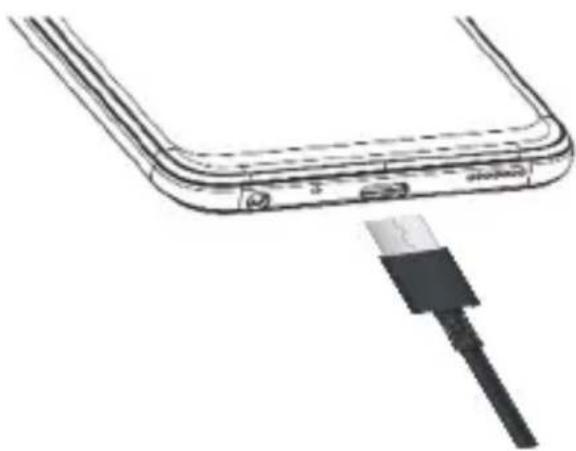

Ładowanie urządzenia

Kiedy akumulator osiąga 15% naładowania, pojawia się komunikat informujący o konieczności naładowania baterii. By naładować baterię podepnij wtyk do gniazda USB C i podłącz ładowarkę do gniazdka sieciowego.

Pamiętaj! Używając innych ładowarek, upewnij się, że ładowarka posiada wtyk USB C.

Symbol baterii na wyświetlaczu ( ) informuje o stopniu naładowania akumulatora. Całkowite naładowanie akumulatora zajmuje kilka godzin. Podczas ładowania można korzystać z urządzenia, jednak wydłuża to czas ładowania. Nagrzewanie się urządzenia jak i ładowarki jest normalnym zjawiskiem.

Uwaga!

Temperatura otoczenia podczas ładowania musi mieścić się w granicach od 0°C do +40°C.

Akumulatory po pewnym czasie ulegają degradacji (zużyciu), co oznacza, że czas ich naładowania będzie coraz krótszy.

Oszczędzanie energii akumulatora

Urządzenie zapewnia opcje ułatwiające oszczędzanie energii akumulatora. Zmieniając te opcje i wyłączając funkcje działające w tle, można wydłużyć czas użytkowania urządzenia:

• Za każdym razem, gdy nie używasz urządzenia, przełącz je w tryb uśpienia,
  Zamknij niepotrzebne aplikacje,
• W y t a c z W i - F i ,
  Zmniejsz czas podświetlenia ekranu,
  Zmniejsz jasność ekranu.

Włączenie/wyłączenie urządzenia

Naciśnij PRZYCISK WŁ./WYŁ aby włączyć urządzenie.

Aby wyłączyć przytrzymaj PRZYCISK WŁ./WYŁ i na wyświetlaczu wybierz wyłącz.

Przy pierwszym włączeniu należy skonfigurować urządzenie, wykonując polecenia wyświetlane na ekranie. Pierwszym krokiem będzie konfiguracja połączenia internetowego (za pomocą WiFi lub transmisji danych) oraz Konta Google.

Uwaga!

Aby móc pobierać aplikacje ze „Sklepu Play”, Konto Google musi być skonfigurowane. Jeżeli klient posiada pocztę mailową w Gmail, może zarejestrować urządzenie na posiadany już adres, zamiast tworzyć nowe konto.

Jeśli karta SIM jest chroniona kodem PIN, wprowadź go z klawiatury wyświetlonej na

ekranie, a następnie zatwierdź klawiszem

Użyj , by usunąć cyfry w razie pomyłki.

Uwaga!

Jeśli kody PIN i PUK nie zostały dostarczone razem z kartą SIM, skontaktuj się z operatorem sieci. Jeśli PIN zostanie niepoprawnie wpisany 3 razy karta SIM zostanie zablokowana i wymagane będzie wpisanie kodu PUK.

Android 13

Smartfon MAXCOM MS651 został wyposażony w system operacyjny Android 13. Android jest to najpopularniejszy system z jądrem Linux'a na świecie, dostosowany do obsługi urządzeń mobilnych. Sam system, jak utrzymuje jego producent jest systemem otwartym, który może być dostoswany przez klienta do własnych potrzeb. Służy temu multum funkcji dostępnych w samym systemie oraz Sklep Play, skąd można pobrać dowolną aplikację i zainstalować na urządzeniu. Jeżeli jesteś początkowym użytkownikiem systemu Android, to na rynku dostępnych jest wiele samouczków oraz innych pomocy naukowych, pozwalających w pełni poznać możliwości tego systemu. W niniejszej instrukcji, omówione zostaną podstawowe funkcje urządzenia/systemu.

Ekran dotykowy

Urządzenie wyposażone jest w ekran dotykowy, (wielopunktowy) zamiast klasycznej klawiatury.

Ekran pełni funkcję wyświetlacza oraz klawiatury.

Uwaga!

Należy zadbać o to, żeby ekran dotykowy nie miał styczności z wodą. Może powodować to nieprawidłowości w działaniu samego ekranu i doprowadzić do jego uszkodzenia.

Należy także wyłączać ekran, gdy urządzenie nie jest używane. Pozostawienie ekranu w stanie beczynności na długi czas może doprowadzić do wypalenia lub smużenia ekranu.

Gesty wykonywane palcami

Dotknięcie – polega na pojedynczym dotknięciu ekranu. Dotknięcie pozwala wybrać element, skrót, link lub literę z klawiatury ekranowej.

Dotknięcie i przytrzymanie – polega na dotknięciu i przytrzymaniu elementu na ekranie bez unoszenia palca, aż do momentu wykonania działania.

Przeciągnięcie – polega na dotknięciu i przytrzymaniu przez chwilę wybranego elementu, a następnie, bez podniesienia palca, przesunięciu go po ekranie do docelowego położenia.

Przesunięcie – polega na szybkim przesunięciu palcem po powierzchni ekranu. Przykładowo, przesuwając w górę i w dół ekranu, można

przewijać listę, a przesuwając na boki, można przeglądać różne ekrany główne.

Podwójne dotknięcie – podwójne dotknięcie pozwala przybliżyć/oddalić stronę internetową lub mapę. Dwukrotne dotknięcie umożliwia także przybliżanie i oddalanie podczas przeglądania zdjęć.

Przybliżenie przez zsunięcie – zsunięcie lub rozsunięcie palca wskazującego i kciuka pozwala przybliżyć lub oddalić obraz. Gest bardzo przydatny jest podczas przeglądania map oraz zdjęć.

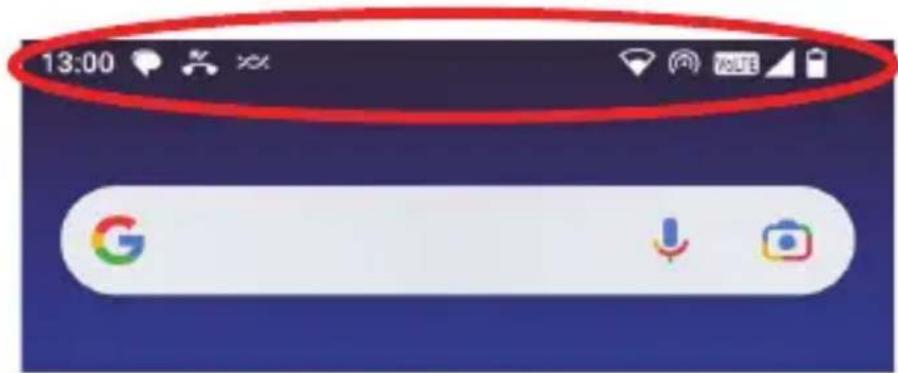

Pasek stanu i powiadomienia

Powiadomienia w górnej części ekranu (pasek stanu) informują o stanie niektórych funkcji urządzenia (nieodebrane połączenie, alarm, włączone WiFi, nowa wiadomość e-mail, etc.) Patrz obrazek poniżej:

Poniżej przedstawiono najczęściej spotykane ikony powiadomień (w zależności od wersji

oprogramowania, ikonki mogą nieznacznie różnić się w wyglądzie):

	Zasięg (moc sygnału z nadajnika BTS)
	Połączenie danych w technologii LTE aktywne
	Ustuga VoLTE aktywna
	WiFi włączone i połączone
	Nieodebrane połączenie głosowe
	Nowa wiadomość
	Alarm włączony
	Tryb „Nie przeszkadzać”
	Tryb „Wyciszony”
	Tryb samolotowy (offline)
	Błąd (uwaga)

Przeciągając w dół pasek stanu można zaczerpnąć bardziej szczegółowych informacji na temat powiadomień. Aby usunąć powiadomienie, przesuń w bok

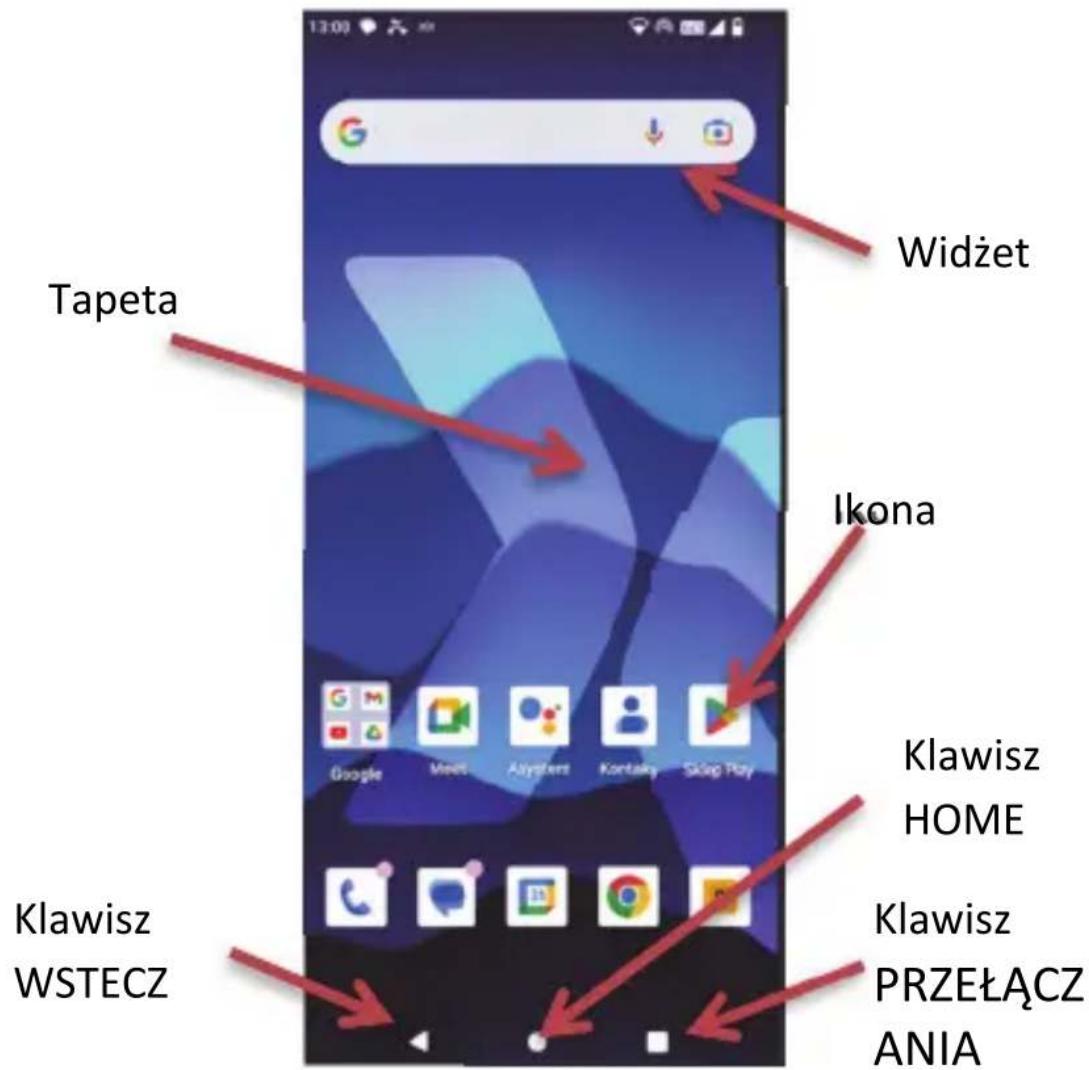

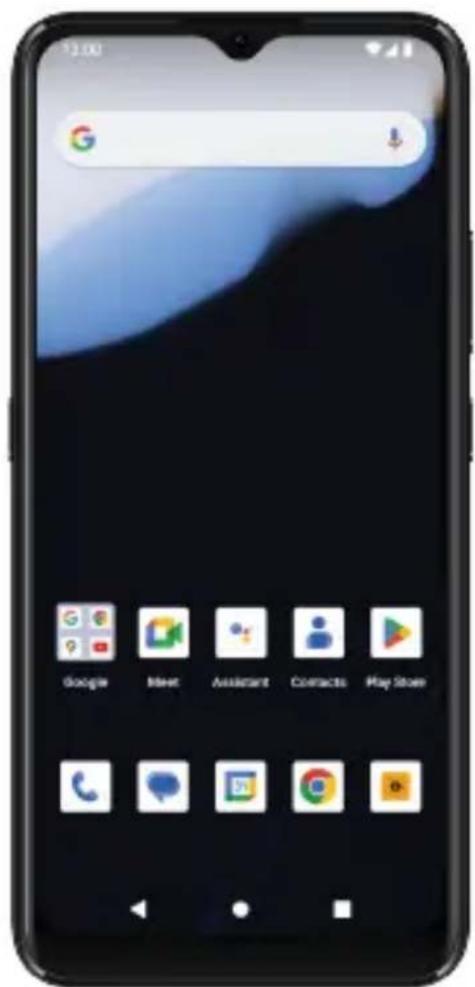

Ekran Startowy

Z ekranu startowego można uzyskać dostęp do wszystkich funkcji urządzenia. Są na nim wyświetlane ikony wskaźników, widżety, skróty do aplikacji i inne elementy. Ekran startowy może zawierać wiele paneli.

Aby wyświetlić inne panele, przesuń palcem w lewo albo w prawo. W celu utworzenia kolejnego panelu (pulpitu) wystarczy przeciągnąć do krawędzi dowolny skrót, jakiejkolwiek aplikacji.

K L A W I S ZWSTECZ	Powrót do poprzedniego ekranu, zamknięcie aplikacji
K L A W I S ZHOME	Powrót do ekranu głównego z poziomu dowolnego menu
K L A W I S ZPRZEŁĄCZANIA	Klawisz przełączania pomiędzy aktywnymi aplikacjami, podwójne kliknięcie – wraca do ostatnio otwieranej aplikacji/opcji

Blokowanie/odblokowanie ekranu

Zablokowanie urządzenia powoduje wyłączenie wyświetlacza oraz ekranu dotykowego. Można dokonać tego w dowolnym momencie naciskając PRZYCISK WŁ./WYŁ. (12), znajdujący się z boku telefonu.

Odblokowanie odbywa się w podobny sposób.

Naciskamy PRZYCISK WŁ./WYŁ. (12) oraz

przeciągamy palcem ikonę: w góre ekranu.

Klient może ustawić także inną, bardziej

bezpieczną metodę blokowania, np.: wzór lub kod PIN.

Wykonywanie/odbieranie połączeń

Do wykonywania, odbierania i zarzą połączeniami służy aplikacja „Telefon”, której

skrót zwykle znajdują

dolnym rogu ekranu startowego.

Aby odebrać połączenie dotknij ikonę słuchawki i przeciągnij w góre; by odrzucić - przeciągnij w dół

Swipe up to answer

Jeśli ekran jest podświetlony, wystarczy nacisnąć wybraną opcję

Połączenie

ODRZUĆ

ODBIERZ

Aby wykonać połączenie, wejdź do aplikacji „Telefon”, naciśnij

Kontakty

aby przejść do książki

telefonicznej, skąd możesz wybrać numer, z którym chcesz się połączyć lub naciśnij

, aby wprowadzić numer i dotknij

zadzwoń

Aby zakończyć połączenie dotknij czerwoną słuchawkę

Wysyłanie wiadomości

Do wysyłania i zarządzania wiadomościami

służy aplikacja „Wiadomości”, której skrót zazwyczaj znajduje się na dole ekranu startowego.

Aby wysłać wiadomość tekstową lub multimedialną:

1. Naciśnij ikone „Rozpocznij czat”,

Rozpocznij czat

1. Wybierz kontakt z książki telefonicznej lub wprowadź numer telefonu ręcznie,
2. Wpisz wiadomość za pomocą wirtualnej klawiatury, a po zakończeniu naciśnij „Wyślij”.

SMS

Możesz także wysłać załącznik (wiadomość multimedialna jest tworzona automatycznie), w tym celu naciśnij

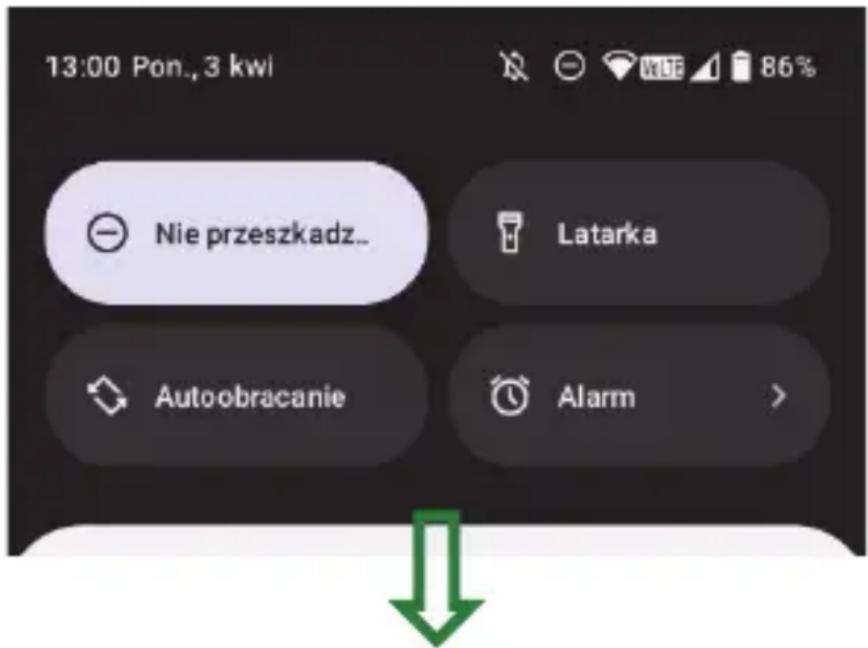

Panel szybkich ustawień

Dzięki panelowi szybkich ustawień można w szybki i łatwy sposób włączyć, bądź wyłączyć niektóre opcje urządzenia, tj. Wi-Fi, lokalizację, itd.

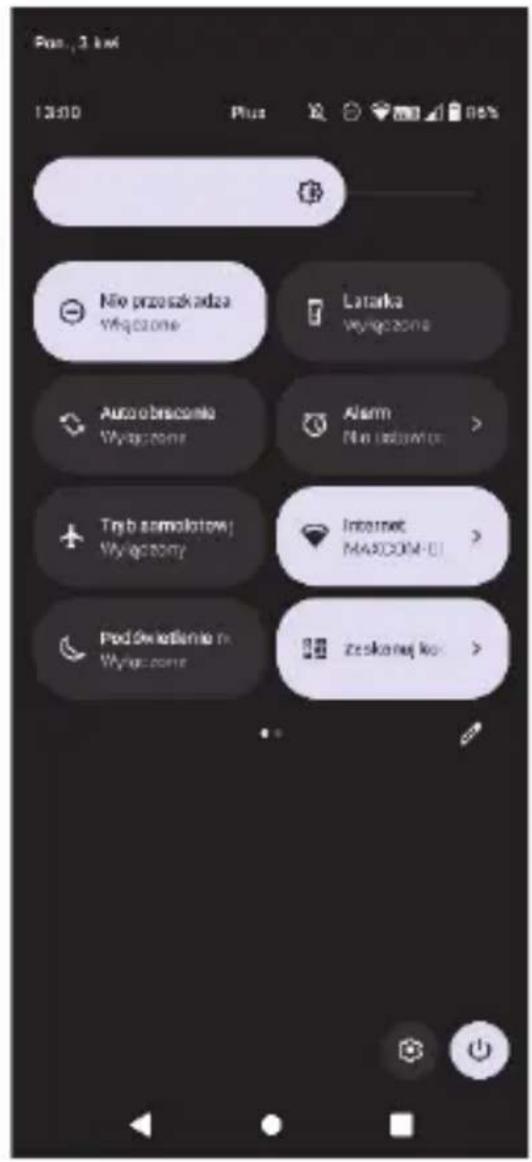

Aby przejść do panelu należy przeciągnąć w dół pasek stanu, ukaże się ekran:

Gdy kafelka jest ciemna, funkcja jest wyłączona (np. latarka), natomiast kolor jasny informuje o włączonej funkcji (Nie przeszkadzać)

Przeciągając w miejscu zaznaczonym zieloną strzałką w dół, możemy rozwinąć pasek stanu do postaci bardziej zaawansowanej, gdzie można edytować i dostosowywać go do własnych potrzeb naciskając ikonę:

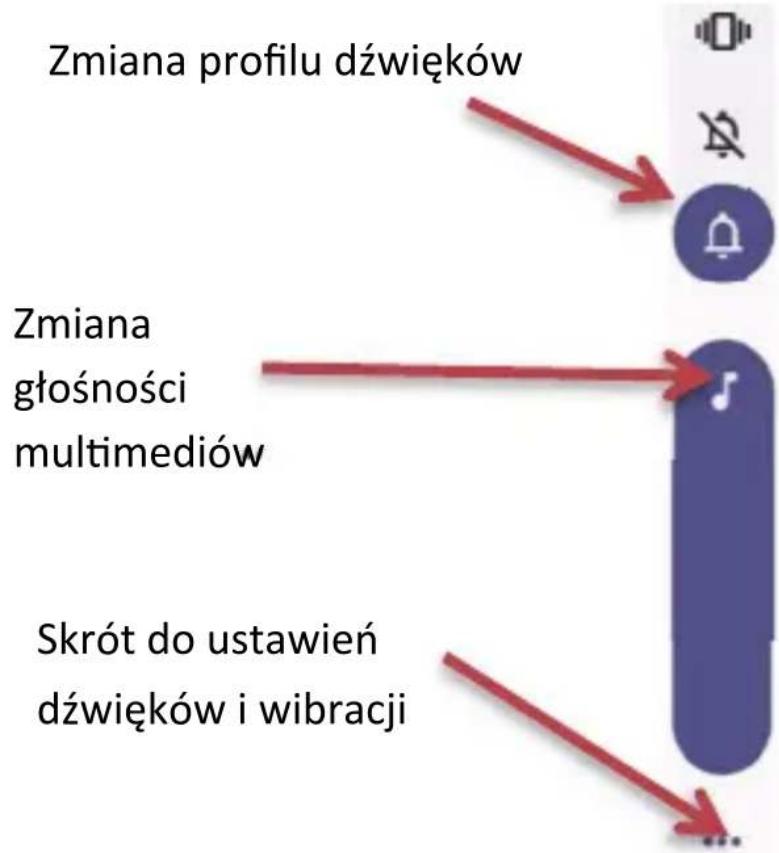

Szybkie ustawienia dźwięków

Naciśnij przycisk głośności i wybierz odpowiednią ikonę.

Aplikacje

W urządzeniu zainstalowany jest system Android. Jest to najpopularniejszy i najbardziej uniwersalny system wykorzystywany w smartfonach, dlatego też w sieci można wyszukać multum aplikacji napisanych pod niego (od aplikacji poprawiających i ułatwiających obstugę urządzenia po wszelkiego rodzaju gry, organizery czy aplikacje obsługujące portale społecznościowe).

Najłatwiejszym sposobem na wyszukanie i zainstalowanie wybranego programu jest aplikacja o nazwie „Google Play”.

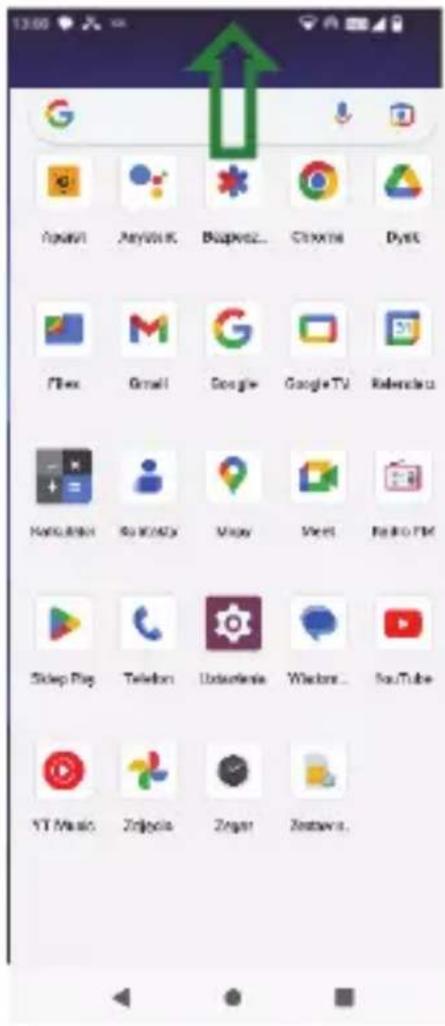

Aby otworzyć ekran z aplikacjami, przeciągnij do góry ekran

Poniżej znajduje się opis niektórych aplikacji dostępnych w telefonie:

	Aparat	Służy do robienia zdjęć/filmów wideo
	ZdjęciaGoogle	Zdjęcia Google to miejsce na zapisanie wszystkich wspomnień, do których możesz wrócić w każdej chwili
	Gmail	Bezpieczny, inteligentna i łatwa w użyciu poczta email.
	Google	Bądź na bieżąco dzięki aplikacji Google
	GoogleChrome	Szybkie, łatwe i bezpieczne przeglądanie stron w przeglądarce Google Chrome.
	Kalendarz	Pobierz oficjalną aplikację Kalendarz Google, aby zaoszczędzić czas i jak najlepiej wykorzystać każdy dzień
	MapyGoogle	Poznawaj świat i nawiguj po nim za pomocą Map Google. Znajduj miejsca, które pokochasz, łącz się z firmami, które Cię interesują, i korzystaj z informacji o ruchu drogowym w czasie rzeczywistym.
	Files (Pliki)	Zwolnij miejsce w telefonie, szybko znajduj pliki i łatwo udostępniaj je innym.
	Kontakty	Aplikacja zarządzająca kontaktami w urządzeniu
	Radio FM	Radio FM, wymaga podłączenia zestawu słuchawkowego (jako anteny)
	Google Play	Google Play to Twoja nieograniczona zabawa. łączy w sobie całą ulubioną rozrywkę, zawsze i wszędzie pomaga ją odkrywać na nowe sposoby,
	Telefon	Służy do wykonywania oraz odbierania połączeń
	Ustawienia	Ustawienia telefonu, wejdź by zarządzać całym urządzeniem
	Wiadomości	Służy do zarządzania wiadomościami w telefonie
	Zegar	Zegar z funkcją alarmu oraz stopera

Ustawienia globalne

Ab wejść do ustawień otwórz menu wszystkich aplikacji.

Znajdź i dotknij ikonę ustawień

Otworzą się ustawienia systemowe Android:

13:35

Ustawienia

Wyszukaj ustawienia

Sieć i internet

Dane mobilne, Wi-Fi, hotspot

Połączone urządzenia

Bluetooth, parowanie

Aplikacje

Ostatnio używane aplikacje, domyślne aplikacje

Powiadomienia

Historia powiadomień, rozmowy

Bateria

93%

Pamięć wewnętrzna

35% zajęte - 20,93 GB wolne

Dźwięk i wibracje

Głośność, wibracje, Nie przeszkadzać

Wyświetlacz

Ciemny motyw, rozmiar czcionki, jasność

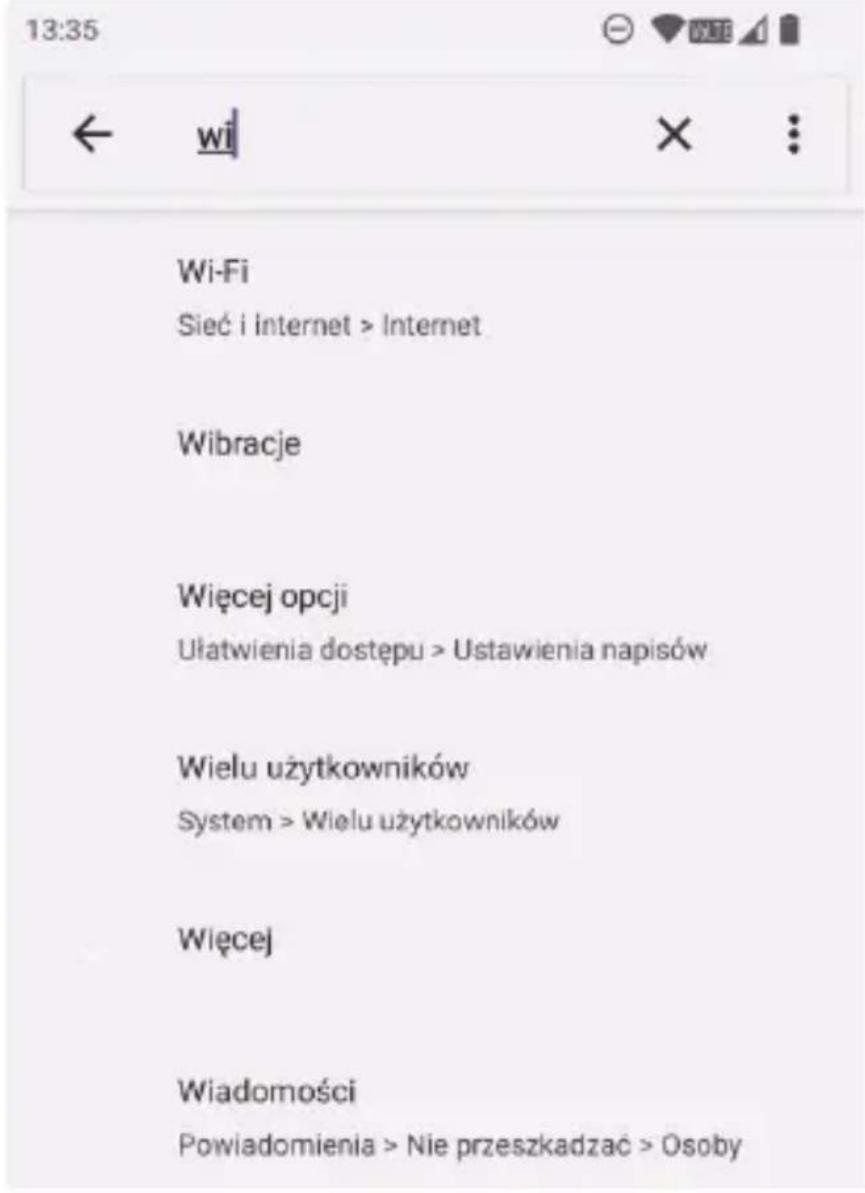

Jeśli nie możesz znaleźć funkcji, którą

chcesz ustawić w danej chwili, skorzystaj z wyszukiwarki wpisując fragment nazwy.

Aparat/kamera

Telefon posiada możliwość robienia zdjęć i nagrywania filmów wideo.

Aby wybrać opcję, i wyszukaj w menu aplikacji „Aparat”.

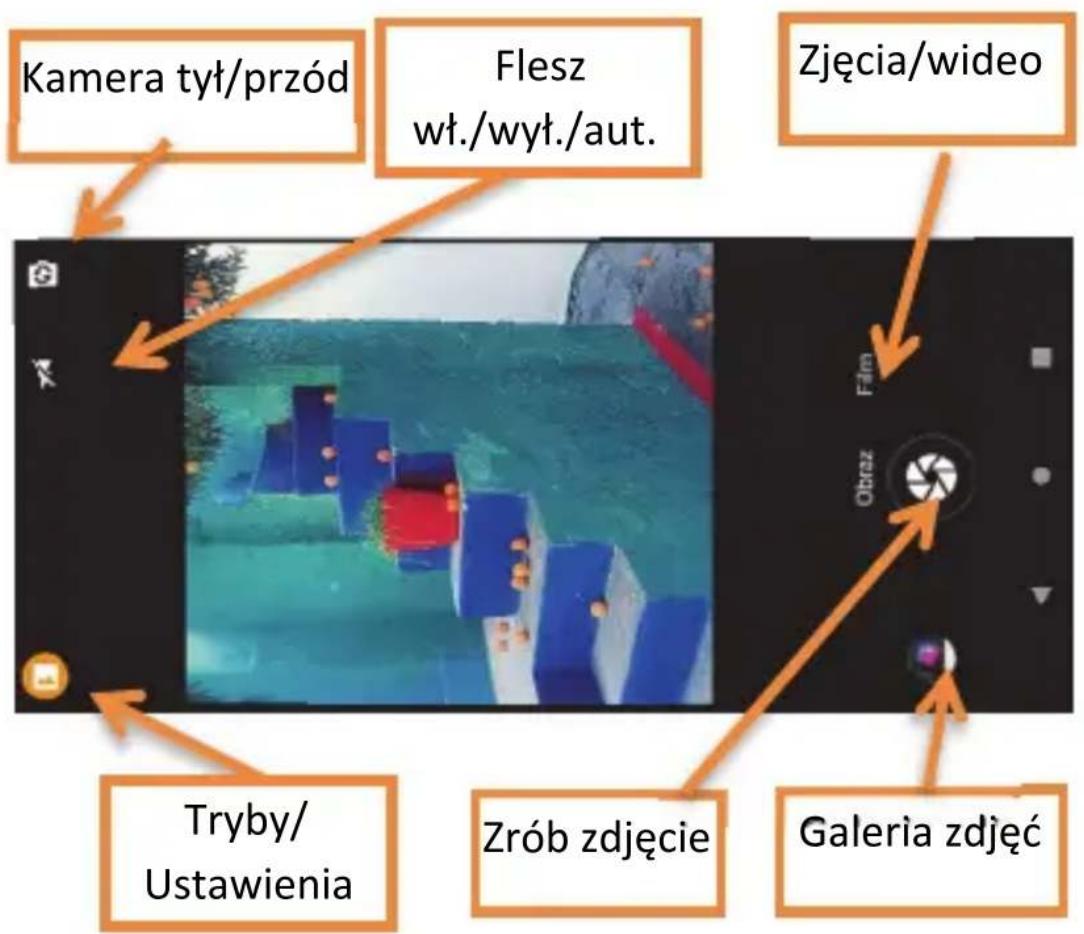

Na rysunku opisane zostały podstawowe funkcje aparatu. Dotknięcie wybranej spowoduje jej zmianę/włączenie. W ustawieniach można wybrać opcje zaawansowane aparatu/kamery. Można ustawić tam przykładowo takie opcje jak: tryb scenerii, rozmiar zdjęcia, jakość zdjęcia/filmu wideo.

Warunki użytkowania i bezpieczeństwa

- Nie należy włączać telefonu, jeżeli może spowodować zakłócenia w pracy innych urządzeń!

- Nie wolno używać telefonu bez odpowiedniego zestawu podczas prowadzenia pojazdu.

- Telefon emituje pole elektromagnetyczne, które może mieć negatywny wpływ na inne urządzenia elektroniczne w tym np. sprzęt medyczny. Należy zachować zalecaną przez producentów aparatury medycznej odległość między telefonem, a wszczepionym urządzeniem medycznym, takim jak np. rozrusznik serca. Osoby ze wszczepionymi urządzeniami powinny zapoznać się z wytycznymi producenta wszczepionego urządzenia medycznego i stosować się do tych wskazówek. Osoby z rozrusznikiem serca nie powinny nosić telefonu w kieszeni na piersi, powinny trzymać telefon przy uchu po przeciwnej stronie ciała w stosunku do urządzenia medycznego w celu zminimalizowania ryzyka zakłóceń oraz natychmiast wyłączyć telefon w razie podejrzeń, że występują zakłócenia;

- Nie wolno używać telefonu w szpitalach, samolotach, przy stacjach paliw oraz w pobliżu materiałów łatwopalnych.

- Nie wolno dokonywać samodzielnych napraw, bądź przeróbek. Nie próbuj wymieniać baterii i demontować telefonu samodzielnie. Wszelkie usterki powinny być usuwane przez wykwalifikowany serwis.

- Urządzenie i jego akcesoria mogą składać się z drobnych części. Telefon oraz jego elementy należy chronić przed dziećmi.

• Telefonu nie wolno czyścić substancjami chemicznymi, bądź zracymi.
• Nie wolno używać telefonu w niewielkiej odległości od kart płatniczych i kredytowych – może to spowodować utratę danych na karcie.
• Ze względów bezpieczeństwa prosimy nie rozmawiać przez telefon przy podłączonej ładowarce sieciowej.

- Telefon nie jest wodoodporny, nie należy poddawać go działaniom wody ani innych

substancji ciekłych. Nie umieszczaj urządzenia w miejscu, gdzie może zostać ochlapane wodą lub innym płynem.

- Nie wolno wystawiać urządzenia na działanie niskich i wysokich temperatur oraz bezpośredni wpływ promieni słonecznych.

Zakres temperaturowy dla urządzenia:

od 0°C do +40°C.(zasilane bateryjne)

od 0°C do +25°C.(tadowanie)

Nie wolno umieszczać urządzenia w pobliżu instalacji grzewczej. np. kaloryfer, grzejnik, piekarnik, piec CO, ognisko, grill, itp.

- Chron słuch!

Długotrwały kontakt z głośnymi dźwiękami może prowadzić do uszkodzenia słuchu. Stuchaj muzyki na umiarkowanym poziomie i nie trzymaj urządzenia blisko ucha, kiedy używasz głośnika. Przed podłączeniem słuchawek należy zawsze zmniejszyć głośność.

Informacja dotyczące akumulatora

W telefonie znajduje się akumulator, litowo-

polimerowy, który charakteryzują się doskonałymi cechami użytkowymi, w tym wysoką trwałością oraz bezpieczeństwem użytkowania, a także brakiem uciążliwego efektu pamięci.

Czas pracy telefonu uzależniony jest od różnych warunków pracy. Znacząco na krótszą pracę wpływa to jak daleko znajdujemy się od stacji przekaźnikowej oraz długość i ilość prowadzonych rozmów. W czasie przemieszczania się, telefon na bieżąco przełącza się między stacjami przekaźnikowymi, co również ma duży wpływ na czas pracy.

Włączone dodatkowe funkcje w telefonie, jak przykładowo: lokalizacja, połączenie danych, WiFi, GPS, itp. także wpływają na znaczne skrócenie czasy pracy akumulatora, co objawia się częstszym ładowaniem urządzenia.

Akumulator po kilkuset ładowniach i rozładowniach w naturalny sposób traci swoje właściwości. Jeżeli użytkownik zaobserwuje znaczną utratę wydajności, należy zwrócić się do autoryzowanego serwisu MAXCOM w celu zakupu i wymiany akumulatora.

Nie wolno trzymać telefonu w miejscach o zbyt dużej temperaturze. Może to mieć negatywny wpływ na akumulator jak i sam telefon.

Nigdy nie wolno używać akumulatora z widocznymi uszkodzeniami. Może to doprowadzić do zwarcia obwodu i uszkodzenia telefonu.

W zestawie znajduje się akumulator litowo polimerowy. Zużyte akumulatory są szkodliwe dla środowiska. Powinny być składowane w specjalnie

przeznaczonym do tego punkcie, w odpowiednim pojemniku, zgodnie z obowiązującymi przepisami. Baterii i akumulatorów nie wolno wyrzucać do odpadów komunalnych, należy oddać je do miejsca zbiórki.

NIE WOLNO WRZUCAĆ BATERII ANI AKUMULATORÓW DO OGNIA!

Informacja dotycząca ochrony środowiska

Uwaga: To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego

użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstw domowych.

Uwaga!

Tego sprzętu nie wolno wyrzucać do odpadów komunalnych!!! Wyrób należy utylizować poprzez selektywną zbiórkę w punktach do tego przygotowanych.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji

wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Informacje o SAR

Model ten spełnia międzynarodowe wytyczne w zakresie oddziaływania fal radiowych.

Urządzenie to jest nadajnikiem i odbiornikiem fal radiowych. Jest tak zaprojektowane, aby nie przekroczyć limitów oddziaływania fal radiowych, zalecanych przez międzynarodowe wytyczne. Wytyczne te zostały opracowane przez niezależną organizację naukową ICNIRP z uwzględnieniem marginesu bezpieczeństwa w celu zagwarantowania ochrony wszystkim osobom niezależnie od wieku i stanu zdrowia.

Te wytyczne wykorzystują jednostkę miary zwaną Specific Absorption Rate (SAR) – absorbcją właściwą. Wyznaczona przez ICNIRP graniczna wartość współczynnika SAR dla urządzeń przenośnych wynosi 2,0 W/kg.

Wartość SAR jest mierzona przy największej mocy nadawczej, rzeczywista wielkość w czasie pracy urządzenia jest zazwyczaj niższa od wyżej wskazanego poziomu. Wynika to z automatycznych zmian poziomu mocy urządzenia, celem zapewnienia, że urządzenie używa tylko minimum wymagane do połączenia z siecią. Chociaż mogą występować różnice w wartościach współczynnika SAR w przypadku różnych modeli telefonów, a nawet w przypadku różnych pozycji użytkowania – wszystkie one są zgodne z przepisami dotyczącymi bezpiecznego poziomu promieniowania. Światowa Organizacja Zdrowia stwierdziła, że obecne badania wykazały, że nie

ma potrzeby stosowania żadnych specjalnych obostrzeń w stosowaniu urządzeń mobilnych. Zaznacza także, że w przypadku chęci zredukowania wpływu promieniowania należy ograniczyć długość rozmów lub w czasie rozmowy używać zestawu słuchawkowego, bądź głośnomówiącego by nie trzymać telefonu blisko ciała lub głowy.

Wartości SAR mogą się też różnić zależnie od krajowych wymogów raportowania i testowania oraz od pasma częstotliwości w danej sieci.

System	Najwyższa, zmierzona wartość w testach 10g-SAR(W/kg)
	Urządzenie przy głowie	Urządzenie przy tułowiu (odległość 5mm)	Urządzenie przy kończynie (odległość 0 mm)
GSM 900	0.359	0.832 1.280
WCDMA 1800	0.626	0.592 1.006
LTE	0.622	1.006 1.766
WLAN	0.364	0.477 0.936
Komunikacja krótkiego zasięgu	0.047	0.094 0.165
Transmisja jednoczesna	0.990	1.483 2.702
SAR 10g Limit (W/kg)	2.0 4.0

Zakresy częstotliwości i maksymalna moc urządzenia

System Zakres częstotliwości		Maksymalna emitowana moc
EGSM 900	880-915 MHz TX925-960 MHz RX	32.90dBm
DCS 1800	1710-1785 MHz TX1805-1880MHz RX	30.33dBm
WCDMA Band 1	1920-1980 MHz TX2110-2170 MHz RX	22.70dBm
WCDMA Band 8	880-915 MHz TX925-960 MHz RX	23.31dBm
LTE Band 1	1920-1980 MHz TX2110-2170 MHz RX	22.65dBm
LTE Band 3	1710-1785 MHz TX1805-1880 MHz RX	24.18dBm
LTE Band 7	2500-2570 MHz TX2620-2690 MHz RX	23.92dBm
LTE Band 8	880-915 MHz TX925-960 MHz RX	22.82dBm
LTE Band 20	832-862 MHz TX791-821 MHz RX	23.26dBm
LTE Band 38	2570-2620 MHz TX2570-2620 MHz RX	22.94dBm
LTE Band 40	2300-2400 MHz TX2300-2400 MHz RX	22.69dBm
Wi-Fi 2.4G	2412-2472 MHz	16.78dBm (EIRP)
Wi-Fi 5G	5150-5250 MHz	12.92dBm (EIRP)
Komunikacja krótkiego zasięgu	2402-2480 MHz	2.84dBm (EIRP)
GPS:	559-1610 MHz RX
Radio FM 87.5MHz -108MHz

Łączność WI-FI (WLAN) 5 GHZ

Pasmo 5150-5850 MHz może być używane wyłącznie wewnątrz budynków

AT

BE

BG

CH

CY

CZ

DE

DK

EE

EL

ES

FI

FR

HR

HU

IE

IS

IT

LI

LT

LU

LV

MT

NL

NO

PL

PT

RO

SE

SI

SK

UK

AL

ME

RS

MK

TR

BA

XK

Zasilacz zewnętrzny

Zasilacz zewnętrzny do urządzenia jest zgodny z rozporządzeniem Komisji (UE) 2019/1782

Identyfikator modelu	AdapterES568K-EU-0500200
Napięcie wejściowe AC 100-240V
Wejściowa częstotliwość prądu przemiennego	50/60Hz
Napięcie wyjściowe DC 5.0V
Prąd wyjściowy 2.0A
Moc wyjściowa 10.0W
Średnia sprawność podczas pracy	80,95%(115V)82,17 % (230V)
Sprawność przy niskim obciążeniu (10 %)	-
Zużycie energii w stanie bez obciążenia	0.030 W(115V)0.052 W (230V)

Uproszczona deklaracja zgodności UE

Maxcom S.A. niniejszym oświadcza, że typ urządzenia radiowego: telefon komórkowy smartfon MAXCOM MS651 jest zgodny z dyrektywą 2014/53/UE, oraz dyrektywą 2011/65/UE (RoHS)

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:

http://www.maxcom.pl/deklaracje

Niektóre informacje zamieszczone w tej instrukcji mogą różnić się w zależności od konfiguracji telefonu. Zastrzega się prawo do dokonywania zmian w produkcie oraz jego funkcjach, bez uprzedniego przedstawienia informacji na ten temat.

Google, Android, YouTube, Gmail i inne znaki są znakami towarowymi Google LLC.

W przypadku stwierdzenia nieprawidłowości w funkcjonowaniu telefonu, należy skontaktować się z pomocą techniczną MAXCOM lub zwrócić reklamację do sprzedawcy.

Bezpośredni numer kontaktowy:

32 325 07 00

lub email: [e-mail]

MAXCOM S.A.

43-100 Tychy

ul Towarowa 23a

POLAND

tel. [phone]

fax [phone]

www.maxcom.pl

[e-mail]
