C03A - Ciśnieniomierz Misure - Bezpłatna instrukcja obsługi

Rodzaj produktu	Ciśnieniomierz automatyczny do ramienia
Wymiary (urządzenie)	ok. 15 x 10 x 8 cm
Waga (z mankietem)	ok. 350 g
Zasilanie	4 baterie AA (1,5 V) lub zasilacz sieciowy (opcjonalnie)
Zakres pomiaru ciśnienia	30-280 mmHg
Zakres pomiaru tętna	40-199 uderzeń/min
Dokładność ciśnienia	±3 mmHg
Dokładność tętna	±5%
Funkcje główne	Pomiar ciśnienia skurczowego i rozkurczowego, tętna, wykrywanie arytmii, pamięć 120 odczytów dla 2 użytkowników
Wyświetlacz	LCD, duże cyfry, podświetlenie
Rozmiar mankietu	22-42 cm (standardowy dla dorosłych)
Konserwacja i czyszczenie	Przecierać miękką, suchą szmatką; nie zanurzać w wodzie; nie używać rozpuszczalników
Bezpieczeństwo	Zatwierdzenie kliniczne, automatyczne wyłączanie po 3 minutach, ochrona przed nadmiernym ciśnieniem
Części zamienne i naprawialność	Mankiet dostępny jako część zapasowa; naprawy wyłącznie przez autoryzowany serwis
Informacje ogólne	Dla dorosłych, nie dla dzieci; przechowywać w suchym miejscu w temperaturze 10-40°C

Często zadawane pytania - C03A Misure

Jak prawidłowo założyć mankiet ciśnieniomierza Misure C03A?

Należy założyć mankiet na gołe ramię, około 2-3 cm nad zgięciem łokcia. Mankiet powinien przylegać ściśle, ale nie za ciasno. Wężyk powinien być skierowany w dół w linii z tętnicą.

Co oznacza symbol arytmii na wyświetlaczu?

Symbol arytmii (np. migające serce) wskazuje na wykrycie nieregularnego tętna podczas pomiaru. Nie jest to diagnoza medyczna, ale zaleca się konsultację z lekarzem.

Jakie baterie są potrzebne do ciśnieniomierza Misure C03A?

Urządzenie zasilane jest 4 bateriami AA (1,5 V). Można również użyć zasilacza sieciowego (opcjonalny). Zaleca się baterie alkaliczne.

Jak skasować błąd E1 lub E2 na wyświetlaczu?

Błąd E1 oznacza problem z mankietem (np. za luźno lub nieszczelność). Błąd E2 to zbyt niskie ciśnienie w mankiecie. Należy zdjąć mankiet i założyć go ponownie zgodnie z instrukcją. Jeśli błąd się powtarza, sprawdź szczelność wężyka.

Czy ciśnieniomierz Misure C03A może być używany u dzieci?

Nie, ten model jest przeznaczony wyłącznie dla dorosłych. Dla dzieci dostępne są specjalne mankiety i urządzenia pediatryczne.

Jak często należy kalibrować ciśnieniomierz?

Zaleca się kalibrację co 2 lata lub w przypadku podejrzenia niedokładności. Skontaktuj się z serwisem producenta.

Co oznaczają wartości ciśnienia skurczowego i rozkurczowego?

Ciśnienie skurczowe (wyższa wartość) to ciśnienie w tętnicach podczas skurczu serca. Ciśnienie rozkurczowe (niższa wartość) to ciśnienie między uderzeniami. Norma to poniżej 120/80 mmHg.

Jak wyczyścić mankiet ciśnieniomierza?

Mankiet można czyścić wilgotną szmatką z łagodnym detergentem, a następnie wysuszyć. Nie zanurzać w wodzie ani nie prasować.

Dlaczego wyniki pomiarów różnią się między prawym a lewym ramieniem?

Różnice do 10 mmHg są normalne. Zawsze mierz na tym samym ramieniu, zalecanym przez lekarza. Jeśli różnica przekracza 20 mmHg, skonsultuj się z lekarzem.

Gdzie mogę kupić zapasowy mankiet do Misure C03A?

Zapasowe mankiety są dostępne w sklepach z artykułami medycznymi oraz online. Upewnij się, że mankiet jest kompatybilny (rozmiar 22-42 cm).

INSTRUKCJA OBSŁUGI C03A Misure

Dziękujemy za okazanie zaufania i zakup ciśnieniomierza Misure C03A, który jest urządzeniem medycznym używanym do precyzyjnego mierzenia ciśnienia krwi.

Ciśnieniomierz Misure C03A jest w pełni automatycznym cyfrowym naramiennym urządzeniem do pomiaru ciśnienia krwi, które doskonale sprawdzi się w gabinetach lekarskich, gabinetach zabiegowych, jak i domach. Umożliwia on bardzo szybki i wiarygodny pomiar skurczowego i rozkurczowego ciśnienia krwi oraz tętna metodą oscylometryczną. Urządzenie zapewnia klinicznie sprawdzoną dokładność i zostało zaprojektowane tak, aby było przyjazne dla użytkownika.

Do wykonania urządzenia, zaprojektowanego z myślą o uzyskaniu optymalnego działania, użyto wyłącznie najwyższej jakości materiałów. Szybko docenią Państwo zalety tego, jednego z najlepszych dostępnych obecnie w sprzedaży ciśnieniomierzy cyfrowych.

Jego podstawowymi atutami są:

- prosta obsługa – przyjazna dla użytkownika oraz automatyczny, szybki i wiarygodny pomiar skurczowego i rozkurczowego ciśnienia krwi oraz tętna metodą oscylometryczną,

- dokładność co zwiększa skuteczność działań profilaktycznych,

- duży i wyraźny wyświetlacz LCD, który ułatwia odczyt wyników osobom starszym.

Wyniki pomiarów są zgodne z uzyskanymi przez wykwalifikowany personel medyczny za pomocą stetoskopu i ciśnieniomierza tradycyjnego z mankietem

Zakup naszego produktu to z pewnością dobry wybór.

Prosimy o uważne zapoznanie się z niniejszą instrukcją oraz postępowanie według zawartych w niej wskazówek.

Spis treści

Instrukcja bezpieczeństwa....4

Wprowadzenie i przeznaczenie 6

Ważne informacje dotyczące ciśnienia krwi i jego pomiaru.... 8

Skąd bierze się wysokie lub niskie ciśnienie krwi?...... 8

Jakie wartości są normalne? 8

Co zrobić, jeśli uzyska się regularne wysokie lub niskie wartości?...... 9

Części składowe ciśnieniomierza....10

Symbole na wyświetlaczu LCD 10

Cechy modelu C03A 11

Pierwsze użycie ciśnieniomierza....11

Instalacja baterii 11

Ustawienia systemu....12

Zakładanie mankietu 13

Wykonywanie pomiaru 14

Przed pomiarem....14

Dokonywanie pomiaru 14

Przerwanie pomiaru.... 15

Typowe przyczyny błędów 16

Czujnik nieregularnego rytmu serca.... 16

Pamięć 17

Wyświetlanie zapisanych wartości.... 17

Wymiana baterii 17

Baterie i ich wymiana.... 17

Używanie akumulatorków.... 18

Korzystanie z zasilacza sieciowego.... 18

Konserwacja....18

Komunikaty błędów 19

Usuwanie usterek 20

Opis symboli 21

Certyfikacja 21

Specyfikacja techniczna 22

Deklaracja EMC 24

Instrukcja bezpieczeńst stwa

1. Urządzenie może być jedynie używane w celach określonych w niniejszej instrukcji. Za szkody wynikłe z nieprawidłowego zastosowania urządzenia producent, importer ani dystrybutor nie ponosi odpowiedzialności.
2. Urządzenie zawiera delikatne elementy elektroniczne, dlatego podczas użytkowania należy unikać silnych pół elektrycznych lub elektromagnetycznych, które w bezpośrednim sąsiedztwie urządzenia (np. telefonów komórkowych, kuchenek mikrofalowych) mogą prowadzić do błędnych wyników. Należy zwracać uwagę na warunki składowania i działania urządzenia opisane w niniejszej instrukcji.
3. Nie używać innych niż dostarczone przez producenta tego modelu - mankietów, zasilaczy sieciowych, również części zamiennych,
4. Nie używać jednocześnie baterii i zasilacza sieciowego do zasilania urządzenia.
5. Urządzenie może nie wskazywać dokładnego pomiaru, jeśli jest eksploatowane lub przechowywane w warunkach wysokiej temperatury lub wilgotności. Pomiar będzie najdokładniejszy, jeśli dokonany będzie w spokojnych warunkach domowych.
6. Należy wyjąć baterie, jeśli urządzenie nie będzie użytkowane przez pewien czas.
7. Przed użyciem użytkownik powinien sprawdzić, czy urządzenie jest sprawne i w dobrym stanie technicznym, czy nie jest uszkodzone i jest wolne od wad. Nie używać w przypadku stwierdzenia uszkodzeń.
8. Dokonywanie jakichkolwiek zmian w urządzeniu jest niedozwolone.
9. Nie używać urządzenia w otoczeniu, w którym niedawno używano sprayów lub innych łatwopalnych mieszanin, należy przewietrzyć pomieszczenie przed użyciem.
10. Urządzenia nie można w żaden sposób naprawiać ani konserwować podczas pracy z pacjentem.
11. Urządzenie obsługuje pacjent. Pomiar ciśnienia krwi i częstości tętna jest bezpieczny dla pacjenta. Pacjent może dokonać samodzielnej wymiany baterii w urządzeniu.
12. Urządzenie nie jest wodoodporne. Nie powinno być dotykane, podłączane i odłączane mokrymi lub wilgotnymi rękoma.
13. Nie używać urządzenia podczas kąpieli.
14. Nie należy umieszczać lub przechowywać produktu w miejscach, gdzie mógłby wpaść do wanny lub umywalki.
15. Nie zanurzać urządzenia w wodzie. W momencie przypadkowego zanurzenia w wodzie, natychmiastowo należy odłączyć od prądu, nie dotykać zanurzonego urządzenia, w pierwszej kolejności należy odłączyć od źródła prądu. Po wyciągnięciu produktu z wody nie należy używać go ponownie. Upewnić się, że wróci do autoryzowanego punktu serwisowego.
16. Nie wolno prać mankietu w pralce lub myć w zmywarce.
17. Używać urządzenia tylko z dostarczonym zasilaczem lub rekomendowanym przez producenta.

18. Urządzenie powinno być używane przez osoby dorosłe, zgodnie z przeznaczeniem i według zaleceń zawartych w niniejszej instrukcji obsługi.

19. Trzymać urządzenie, zasilacz, baterie i akcesoria w bezpiecznym miejscu, z dala od dzieci i nie pozwolić aby dzieci samodzielnie obsługiwały urządzenie.

20. Utylizować akcesoria, części zamienne i urządzenia medyczne zgodnie z wytycznymi dotyczącymi utylizacji odpadów.
21. Nigdy nie naprawiać ani nie rozkręcać samodzielnie urządzenia. Wszelkie naprawy mogą być dokonywane tylko przez autoryzowany serwis firmy MISURE.
22. Nie zakładać przewodu mankietu ani kabla zasilającego na szyi, trzymać je z dala od zasięgu dzieci.
23. Nie narażać urządzenia ani jego części na silne wstrząsy, takie jak upuszczenie na podłogę.
24. Przechowywać ciśnieniomierz z dala od dzieci i zwierząt domowych, aby uniknąć uszkodzenia urządzenia,
25. Materiał, z którego wykonany jest mankiet i rurki nie zawiera lateksu.
26. Nie należy zakładać mankietu na rany lub inne uszkodzenia skóry ze względu na ryzyko zwiększenia obrażeń.
27. Należy myć ręce po każdym pomiarze. Jeśli jedno urządzenie jest używane przez różnych pacjentów, należy umyć ręce przed i po każdym użyciu.
28. Ciśnieniomierz nie jest odpowiedni do pomiaru ciśnienia krwi u niemowląt i małych dzieci.
29. W przypadku nieprawidłowego funkcjonowania ciśnieniomierza lub zauważenia zmian w jego działaniu, które mogą mieć wpływ na bezpieczeństwo, nie używać urządzenia i skontaktować się niezwłocznie z serwisem Misure.
30. Chronić przed wilgocią, wysoką temperaturą, kurzem i bezpośrednim działaniem promieni słonecznych
31. Każdy poważny incydent, który miał miejsce w związku z używaniem urządzenia, należy zgłaszać producentowi i właściwemu organowi państwa członkowskiego, w którym znajduje się użytkownik i/lub pacjent.

Wprowadzenie i przeznaczenie

Niniejsza instrukcja dotyczy modelu Misure C03A, będącym w pełni automatycznym cyfrowym naramiennym urządzeniem do pomiaru ciśnienia krwi, które doskonale sprawdzi się w gabinetach lekarskich, gabinetach zabiegowych, jak i domach. Urządzenie zapewni bardzo szybki i wiarygodny pomiar skurczowego i rozkurczowego ciśnienia krwi oraz tętna metodą oscylometryczną. Pomiar jest dokładny dzięki analizie ciśnienia w momencie uchodzenia powietrza z mankietu urządzenia oraz przyjazny dla użytkownika.

Przed użyciem należy przeczytać uważnie niniejszą instrukcję, aby dokonać prawidłowego i bezpiecznego pomiaru. O dodatkowe informacje dotyczące ciśnienia krwi i jego pomiaru należy zwrócić się do lekarza.

⚠️ Urządzenie nie nadaje się dla noworodków i niemowląt.
Urządzenie nie nadaje się dla kobiet w ciąży, ponieważ może ono podawać niedokładne wyniki.
Urządzenie nie może być używane razem z aparaturą chirurgiczną wysokiej częstotliwości.

Bez konsultacji lekarza urządzenie nie jest odpowiednie dla pacjentów z elektronicznymi/elektrycznymi implantami, takimi jak rozruszniki serca,

defbrylatory, pacjentów ze stańem przedrzucawkowym, pacjentów z pobudzemiem przedwczesnym przedsionkowym lub komorowym, pacjentów z migotaniem przedsionków, pacjentów z miażdżycą naczyń oraz choroba tętnic obwodowych oraz pacjentów przechodzących terapię wewnątrznaczyniową, pacjentów z przetoką tętniczo – żylną oraz pacjentów po mastektomii.

UWAGA

1. Nie należy mylić samokontroli z autodiagnozą. Wyniki pomiaru ciśnienia krwi mają jedynie wartość informacyjną i nie mogą zastąpić profesjonalnej porady lekarskiej. Nic nie zastąpi bezpośredniego spotkania z lekarzem.
2. To urządzenie nie zastąpi regularnych badań lekarskich.
3. Zaleca się, aby lekarz sprawdził sposób korzystania z tego urządzenia przez pacjenta.
4. Odczyty ciśnienia krwi, które uzyska się przez to urządzenie powinny być zweryfikowane przed przepisaniem lub dostosowaniem dawek jakichkolwick leków stosowanych do kontroli nadciśnienia. Nie wolno podejmować działań terapeutycznych na podstawie własnych pomiarów. Nie wolno zmieniać dawek przepisanych leków bez konsultacji z lekarzem.
5. Urządzenie jest przeznaczone do użytku wyłącznie przez osoby dorosłe. Przed użyciem ciśnieniomierza u dziecka należy zwrócić się po konsultację do lekarza.
6. W przypadku nieregularnego bicia serca (arytmia) pomiary wykonane za pomocą tego przyrządu powinny być oceniane tylko po konsultacji z lekarzem.
7. Podczas pomiaru należy unikać ściskania lub zginania przewodu.
8. Należy się zapoznać z rozdziałem „Ważne informacje dotyczące ciśnienia krwi i jego pomiaru”. Zawiera on ważne informacje na temat dynamiki odczytów ciśnienia krwi w celu uzyskania prawidłowych wyników.

Ostrzeżenie

1. Zbyt często, ciągłe pomiary mogą doprowadzić do zakłóceń przepływu krwi i uszkodzenia ciała.
2. Napompowanie mankietu może spowodować chwilowy brak działania innych urządzeń pomiarowych stosowanych równocześnie na tej samej kończynie.
3. Urządzenie nie może być stosowane do ciągłego monitorowania stanu pacjenta w nagłych wypadkach lub podczas operacji. W przeciwnym przypadku ramię i palce pacjenta staną się odrętwiałe, obrzęknięte, a nawet fioletowe z powodu braku przepływu krwi.
4. Wyświetlacz tętna nie nadaje się do sprawdzania częstotliwości rozruszników serca!
5. W przypadku nieregularnego bicia serca pomiary wykonane za pomocą ciśnieniomierza powinny być skonsultowane z lekarzem.
6. Aby uzyskać jak największą dokładnie przyrządu do pomiaru ciśnienia krwi, zaleca się używanie przyrządu w określonej temperaturze i wilgotności względnej, zob. specyfikacja techniczna.

Przeciwskazania

Stosowanie przyrządu u pacjentów poddawanych dializom lub przyjmujących leki przeciwzakrzepowe, przeciwpłytkowe lub steroidy może powodować krwawienie wewnętrzne.

Ważne informacje dotyczące ciśnienia krwi i jego pomiaru

Skąd bierze się wysokie lub niskie ciśnienie krwi?

Poziom ciśnienia krwi określany jest w układzie krążenia mózgu i dostosowuje się do różnych sytuacji poprzez informacje zwrotne z układu nerwowego. Aby dostosować ciśnienie krwi, zmienia się siła i szybkość uderzeń serca (tętno), a także szerokość naczyń krwionośnych. Szerokość naczynia krwionośnego kontrolowana jest przez cienkie mięśnie w ścianach naczyń krwionośnych.

Poziom tętniczego ciśnienia krwi zmienia się okresowo podczas czynności serca.

Podczas „tłoczenia krwi” (skurcz) wartość jest najwyższa (skurczowa wartość ciśnienia krwi). Pod koniec okresu „spoczynkowego” serca (rozkurcz) ciśnienie jest najniższe (rozkurczowe ciśnienie krwi).

Wartości ciśnienia krwi muszą mieścić się w pewnych normalnych przedziałach, aby zapobiec konkretnym chorobom.

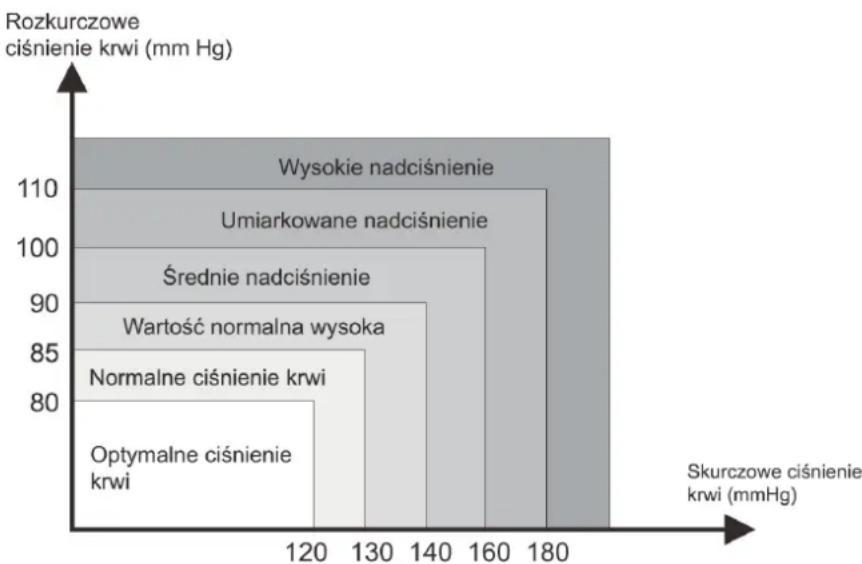

Jakie wartości są normalne?

Ciśnienie krwi jest bardzo wysokie, jeśli ciśnienie rozkurczowe przekracza 90 mmHg i/lub skurczowe ciśnienie krwi przekracza 160 mmHg w stanie spoczynku. W takim przypadku należy natychmiast skonsultować się z lekarzem. Długotrwałe utrzymywanie się wartości na tym poziomie zagraża zdrowiu z powodu ciągłych uszkodzeń naczyń krwionośnych w organizmie. Jeśli ciśnienie skurczowe wynosi od 140 mmHg do 159 mmHg i/lub wartość ciśnienia rozkurczowego od 90 mmHg do 99 mmHg, należy się skonsultować z lekarzem. Konieczne są regularne kontrole. Jeśli wartości ciśnienia krwi są zbyt niskie (tj. ciśnienie skurczowe poniżej 105 mmHg i/lub rozkurczowe poniżej 60 mmHg), należy skonsultować się z lekarzem. Nawet przy normalnym ciśnieniu krwi zaleca się jego regularne samodzielne

sprawdzanie za pomocą ciśnieniomierza. Można dzięki temu wcześniej wykryć możliwe zmiany wartości i odpowiednio zareagować.

W trakcie leczenia, kontrolując ciśnienie krwi należy zapisywać wartości wraz z porą dnia i datą. Wartości te należy przedstawić swojemu lekarzowi. Nigdy nie używać wyników swoich pomiarów do samodzielnej zmiany dawek leku przepisanych przez lekarza.

Dodatkowe informacje

1. Jeśli wartości są przeważnie normalne w stanie spoczynku, ale wyjątkowo wysokie w warunkach obciążenia fizycznego lub psychicznego, możliwe jest występowanie tak zwanego „nadciśnienia nietrwałego”. W takiej sytuacji należy się skonsultować z lekarzem.

2. Prawidłowo zmierzone wartości ciśnienia rozkurczowego powyżej 120 mmHg wymagają natychmiastowego leczenia.

Co zrobić, jeśli uzyska się regularne wysokie lub niskie wartości?

1. W takiej sytuacji należy się skonsultować z lekarzem.

2. Zwiększone wartości ciśnienia krwi (różne formy nadciśnienia tętniczego) wiążą się z dużym ryzykiem dla zdrowia w miarę upływu czasu. Tętnicze naczynia krwionośne są zagrożone ze względu na zwężenie spowodowane przez osadzanie się osadów na ich ściankach (miażdżyca). Skutkiem miażdżycy może być ograniczenie dopływu krwi do ważnych narządów (serce, mózg, mięśnie). Ponadto, wraz ze wzrostem wartości ciśnienia krwi, serce ulegnie strukturalnemu uszkodzeniu.

3. Istnieje wiele różnych przyczyn wysokiego ciśnienia krwi. Powszechnie rozróżnia się nadciśnienie pierwotne (podstawowe) i wtórne. Drugi rodzaj może wynikać z nieprawidłowej funkcji konkretnych narządów. W celu uzyskania informacji o możliwych przyczynach podwyższonych wartości ciśnienia krwi należy skonsultować się z lekarzem.

4. Istnieją środki, które można podjąć w celu zmniejszenia; a nawet zapobiegania wysokiemu ciśnieniu krwi.

Części składowe ciśnieniomierza

Symbole na wyświetlaczu LCD

1. Skurczowe ciśnienie krwi,
2. Rozkurczowe ciśnienie krwi,
3. Symbol WHO,
4. Symbol niskiego poziomu baterii,
5. Wyświetlanie daty/godziny,
6. Symbol wartości średniej,
7. Symbol pamięci,
8. Użytkownik A,

9. Użytkownik B,

10. Symbol błędu ruchu,

11. Symbol nieregularnego rytmu serca,
12. Wyświetlanie tętna,
13. Symbol bicia serca.

Cechy modelu C03A

1. Funkcja wartości średniej,
2. Dwóch użytkowników: 2 x 120 zestawów pamięci,
3. Wykrywanie arytmii,
4. Funkcja WHO,
5. Wskaźnik niskiego poziomu naładowania baterii,
6. Zasilanie zewnętrznym zasilaczem,
7. Automatyczne wyłączanie,
8. Wyświetlanie daty/godziny.

Uwaga:

Obwód ramienia należy zmierzyć za pomocą taśmy mierniczej na środku rozluźnionej ręki. Nie wciskać połączenia mankietu w otwór. Upewnić się, czy połączenie mankietu nie zostało wciśnięte do gniazda zasilacza.

Pierwsze użycie ciśnieniomierza

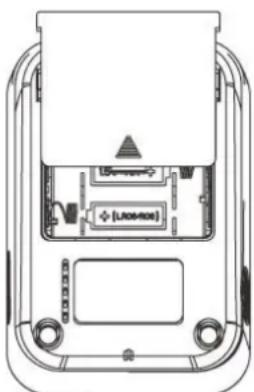

Instalacja baterii

W urządzeniu należy korzystać tylko z baterii alkalicznych 1,5 V „AA”.

1. Nacisnąć zaczep na spodzie pokrywy baterii i przesunąć pokrywę w kierunku wskazanym przez strzałkę.
2. Włożyć 3 baterie typu „AA”, aby biegunowość + (dodatnia) i - (ujemna) była zgodna z oznaczeniami w pojemniku baterii i założyć pokrywę. Upewnić się, czy pokrywa baterii jest na swoim miejscu.

Po włożeniu baterii lub podłączeniu zasilania ciśnieniomierza nacisnąć przycisk START/STOP i przytrzymać go przez ponad 3 sekundy, a następnie rozpocząć ustawienia.

Ustawianie UŻYTKOWNIKA

Początkowym użytkownikiem jest Użytkownik A, gdy miga symbol (ludzika), nacisnąć przycisk MEM, aby wybrać Użytkownika A lub B, dla którego będą zapisywane dane pomiarowe. Gdy ustawienie użytkownika jest prawidłowe, nacisnąć przycisk START/STOP aby potwierdzić i przejść do kolejnych ustawień.

Ustawianie ROKU

Kiedy miga symbol roku, nacisnąć przycisk MEM, rok zwiększy się o 1, przytrzymać przycisk i będzie on stale zwiększał się o 1, aż do 2099. Gdy ustawienie jest prawidłowe, nacisnąć przycisk START/STOP aby potwierdzić i przejść do kolejnych ustawień.

Ustawianie Miesiąca/Dnia

Początkowy miesiąc/dzień to 1/01, kiedy miga symbol miesiąca, nacisnąć przycisk MEM, miesiąc zwiększy się o 1, nacisnąć przycisk START/STOP aby wybrać i w ten sam sposób ustawić dzień. Ponownie nacisnąć przycisk START/STOP aby potwierdzić i przejść do kolejnych ustawień.

Ustawianie godziny

Kiedy miga symbol godziny, nacisnąć przycisk MEM, godzina zwiększy się o 1, nacisnąć przycisk START/STOP aby wybrać i w ten sam sposób ustawić minuty. Ponownie nacisnąć przycisk START/STOP aby potwierdzić i przejść do kolejnych ustawień.

Usuwanie zapisu

Podczas sprawdzania danych pamięci, nacisnąć długo przycisk MEM, aby usunąć istniejące dane pomiaru użytkownika. Wybrać użytkownika A lub B, aby usunąć zapis danych każdego użytkownika.

Uwaga

Nie można usunąć pojedynczego zapisu danych pomiaru. Usunięcie jednego usunie wszystkie zapisy. Należy zachować ten zapis w inny sposób w celu ewentualnego wykorzystania kilka dni później. Wyjęcie baterii nie spowoduje skasowania zapisu.

Zakładanie mankietu

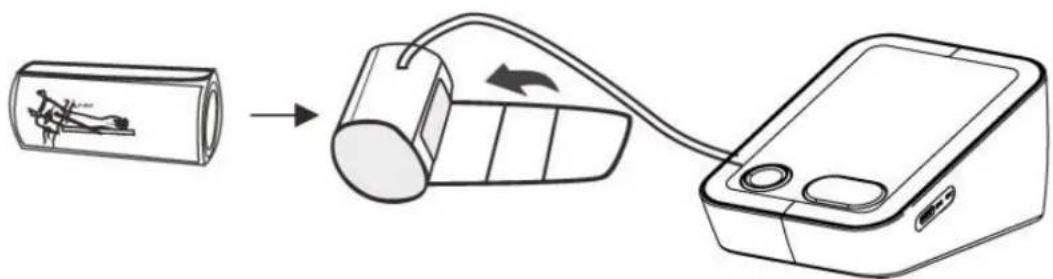

Połączenie rurki mankietu

Włożyć rurkę mankietu do otworu po lewej stronie urządzenia, zaznaczonego na rysunku.

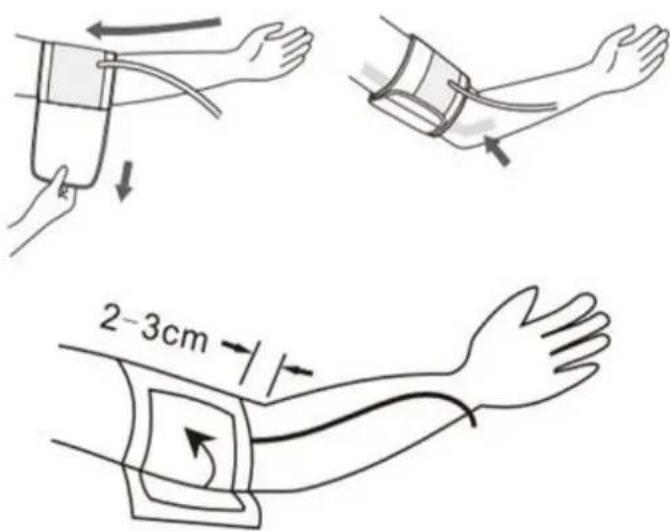

1. Mankiet jest wyprofilowany w celu łatwiejszego użycia. Zdjąć ciasne lub przeszkadzające ubranie z ramienia.

2. Owinąć mankiet wokół górnej części lewej ręki. Gumowa rurka powinna znajdować się po wewnętrznej stronie ramienia, sięgając w dół do dłoni. Upewnić się, że mankiet leży około 1 do 2 cm powyżej łokcia. Uwaga! Symbol Φ na krawędzi mankietu (znak tętnicy) musi znajdować się nad tętnica biegnacą po wewnętrznej stronie ramienia.

3. Aby umocować mankiet, owinać go wokół ramienia i zacisnąć zamknięcie na rzep.

4. Pomiędzy ramieniem a mankietem powinno być trochę wolnej przestrzeni. Powinny się w niej zmieścić 2 palce. Mankiety, które nie są prawidłowo dopasowane, skutkują fałszywymi wartościami pomiarowymi. Zmierzyć obwód ramienia, w razie braku pewności co do odpowiedniego dopasowania.

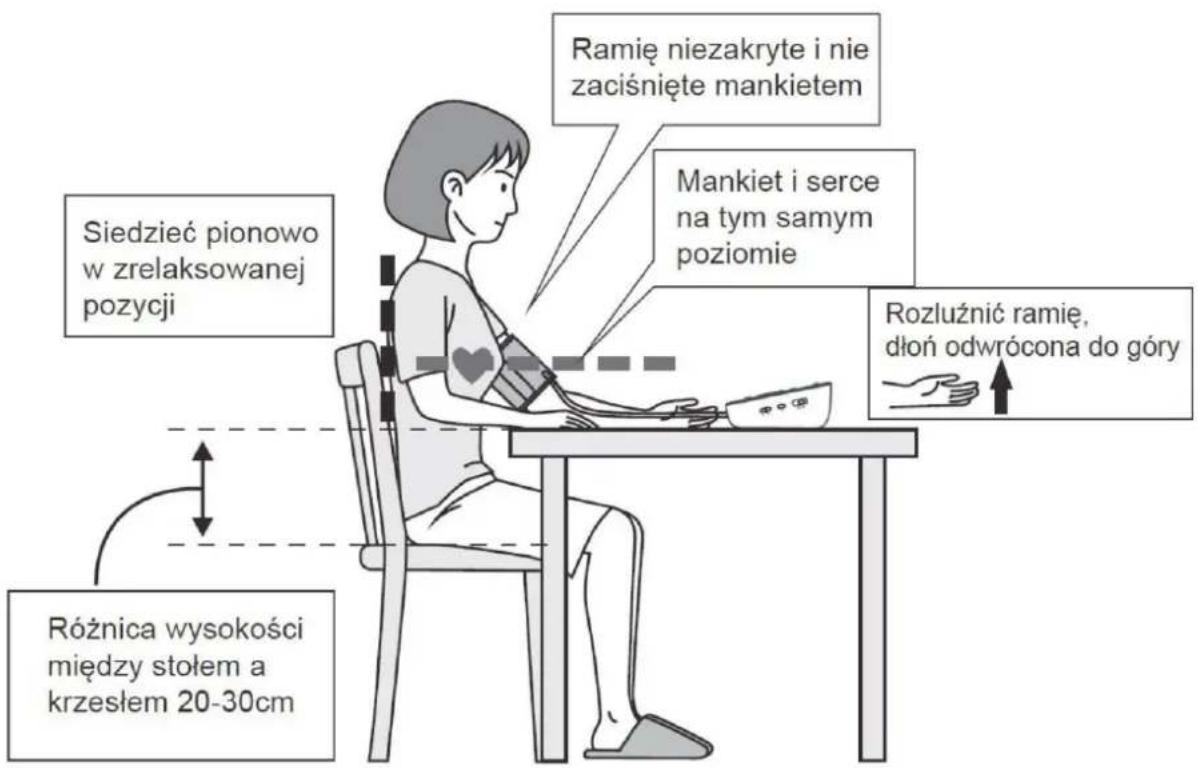

5. Położyć rękę na stole (dłonią w górę), aby mankiet był na wysokości serca. Upewnić się, że rurka nie jest załamana.

6. Pozostać w pozycji siedzącej w zrelaksowanym stanie przez co najmniej dwie minuty przed rozpoczęciem pomiaru.

Ciśnieniomierz jest przeznaczony do wykonywania pomiarów i przechowywania wyników pomiarów w pamięci dla dwóch osób przy użyciu identyfikatora użytkownika A i B.

Przed pomiarem

1. Przed i podczas pomiaru należy zawsze siedzieć i być w stanie uspokojenia.
2. Unikać jedzenia i palenia, a także wszelkich form wysiłku bezpośrednio przed pomiarem. Czynniki te wpływają na wynik pomiaru. Na około dziesięć minut przed wykonaniem pomiaru należy się zrelaksować, siedząc w fotelu w spokojnej atmosferze.
3. Zdjąć wszelkie części ubrania, które ściśle przylegają do ramienia.
4. Zawsze wykonywać pomiar na tym samym ramieniu (zwykle lewym).
5. Zawsze porównywać pomiary wykonane o tej samej porze dnia, ponieważ ciśnienie krwi zmienia się w ciągu dnia, aż o 20-40 mmHg.

Dokonywanie pomiaru

1. Usiąść wygodnie na krześle, trzymając stopy płasko na podłodze.
2. Wybrać swój identyfikator użytkownika (A lub B).

3. Wyciągnąć rękę do przodu na stole i rozluźnić się, upewniając się, że dłoń jest odwrócona do góry. Upewnić się, że ramię jest w prawidłowej pozycji, aby uniknąć ruchów ciała. Siedzieć spokojnie, nie mówić ani nie ruszać się podczas pomiaru.

4. Po odpowiednim ustawieniu mankietu na ramieniu i połączeniu z ciśnieniomierzem można rozpocząć pomiar:

a) Przycisnąć przycisk START/STOP. Pompka zaczyna pompować mankiet. Na wyświetlaczu widoczne jest stale rosnące ciśnienie mankietu.
b) Po automatycznym osiągnięciu danego ciśnienia pompka wyłączy się i ciśnienie zacznie powoli spadać. Podczas pomiaru wyświetlane jest ciśnienie mankietu.
c) Kiedy urządzenie wykryje puls, symbol serca na wyświetlaczu zacznie migać.

d) Po zakończeniu pomiaru wyświetlone zostaną zmierzone wartości ciśnienia skurczowego i rozkurczowego oraz tętno.

e) Pojawienie się tego symbolu 📋 oznacza, że wykryto nieregularne bicie serca. Jest to tylko ostrzeżenie. Waźne, aby podczas pomiaru być zrelaksowanym, nie ruszać się i nie mówić.

UWAGA: Zalecamy skontaktowanie się z lekarzem, jeśli symbol ten pojawia się często.

f) Wyniki pomiarów są wyświetlane do chwili wyłączenia urządzenia. Jeśli przez 60 sekund nie zostanie naciśnięty żaden przycisk, urządzenie wyłączy się automatycznie.

1. W trakcie pomiaru na wyświetlaczu może się pojawić symbol błędu ruchu (☐)

Symbol błędu ruchu 📋 wyświetlany jest w przypadku poruszenia ciała podczas pomiaru. Należy zdjąć mankiet i poczekać 2-3 minuty! Ponownie założyć mankiet i wykonać kolejny pomiar.

Zalecenia

1. Pacjent powinien być jak najbardziej rozluźniony i nie rozmawiać podczas pomiaru.

2. Zaleca się odczekać 5 minut po wysiłku, aby przystąpić do pomiaru.

3. Pozycja badanego:

a) Wygodne usadowienie.

b) Nie krzyżować nóg.
c) Stopy płasko na podłodze.
d) Wsparcie dla pleców i rąk.
e) Środek mankietu na poziomie prawego przedsionka serca.

1. Na pomiar może wpłynąć miejsce, pozycja pacjenta, wysiłek oraz jego stan fizjologiczny.
2. Wydajność automatycznego ciśnieniomierza może zależeć od skrajnych temperatur, wilgotności i wysokości.
3. Aby zatrzymać pompowanie lub pomiar, nacisnąć przycisk START/STOP. Pompowanie zostanie przerwane, nastąpi opróżnienie mankietu i wyłączenie urządzenia.
4. Po wykryciu ciśnienia krwi i tętna mankiet opróżnia się automatycznie. Wyświetlone zostanie zmierzone ciśnienie krwi i tętno.
5. Ciśnieniomierz włączy się automatycznie po 60 sekundach.

Przerwanie pomiaru

Jeśli z jakiegokolwiek powodu konieczne jest przerwanie pomiaru ciśnienia krwi (np. pacjent żle się czuje), przycisk START/STOP można nacisnąć w dowolnym momencie. Urządzenie natychmiast automatycznie obniży ciśnienie mankietu.

Typowe przyczyny błędów

Uwaga: Uzyskanie porównywalnych wyników pomiaru ciśnienia krwi zawsze wymaga tych samych warunków! Pomiar należy zawsze wykonywać w ciszy.

1. Wszelki wysiłek w celu podtrzymania ramienia może podnieść ciśnienie krwi. Należy pozostawać w wygodnej, zrelaksowanej pozycji i nie zginać żadnych mięśni ramienia podczas pomiaru. W razie potrzeby użyć poduszki do podparcia ręki.

2. Jeśli tętnica ramienia leży znacznie niżej lub wyżej niż serce, wynik pomiaru zostanie zawyżony lub zaniżony! Każde 25-30 cm różnicy wysokości między sercem a mankietem powoduje błąd pomiaru wynoszący 10 mmHg!

3. Mankiety, które są zbyt wąskie lub zbyt krótkie, skutkują fałszywymi wartościami pomiarowymi. Wybór prawidłowego mankietu jest niezwykle ważny. Rozmiar mankietu zależy od obwodu ramienia (mierzonego na środku). Mankiet działa w zakresie ciśnienia 0-299 mmHg. Zakres rozmiarów mankietu sztywnego: 8,7" -15,7" (22- 40 cm).

Uwaga: Używać tylko rekomendowane mankiety!

1. Luźny mankiet lub wystająca z boku kieszeń powietrzna powoduje fałszywe wartości pomiarowe.

2. Przy wielokrotnych pomiarach krew gromadzi się w ramieniu, co może prowadzić do fałszywych wyników. Kolejne pomiary ciśnienia krwi należy powtórzyć po 1-minutowej przerwie lub po podniesieniu ręki, aby uwolnić nagromadzoną krew. Chcąc wykonać ponowny pomiar w trybie uśredniania, należy odczekać co najmniej jedna minutę.

Czujnik nieregularnego rytmu serca

Ten symbol wskazuje, że podczas pomiaru wykryto pewną nieregularność tętna. W takim przypadku wynik może odbiegać od normalnego podstawowego ciśnienia krwi - należy powtórzyć pomiar.

W większości przypadków nie stanowi to powodu do niepokoju. Jeśli jednak symbol pojawia się regularnie (np. kilka razy w tygodniu przy pomiarach wykonywanych codziennie), zalecamy poinformowanie o tym lekarza.

Ten przyrząd jest oscylometrycznym urządzeniem badającym ciśnienie krwi, które analizuje również częstotliwość tętna podczas pomiaru. Urządzenie zostało przebadane klinicznie.

Jeżeli podczas pomiaru wykryto brak regularności, po pomiarze wyświetlany zostanie symbol nieregularnego rytmu serca. Jeśli symbol pojawia się częściej (np. kilka razy w tygodniu przy pomiarach wykonywanych codziennie), lub nagle pojawia się częściej niż zwykle, zalecamy pacjentowi zasięgnięcie porady lekarskiej. Przyrząd nie zastępuje badania kardiologicznego, ale służy do wczesnego wykrycia nieprawidłowości tętna.

Po zakończeniu pomiaru ciśnieniomierz automatycznie zapisuje każdy wynik wraz z datą i godziną. Każde urządzenie przechowuje 120 pomiarów dla 2 użytkowników (użytk. A i B).

Wyświetlanie zapisanych wartości

Przy wyłączonym urządzeniu nacisnąć przycisk MEM. Wyświetlacz najpierw pokazuje średnią ostatnich trzech pomiarów zapisanych w urządzeniu.

Uwaga: Pomiary dla każdego użytkownika są uśredniane i przechowywane osobno. Upewnić się, czy widoczne są pomiary właściwego użytkownika. Ponowne naciśnięcie przycisku MEM wyświetla poprzednią wartość. Aby wyświetlić konkretną zapisaną pamięć, naciskać przycisk MEM, aby przewinąć do zapisanego wyniku.

Wymiana baterii

Kiedy baterie są rozładowane, symbol baterii miga zaraz po włączeniu urządzenia. Nie można wykonać żadnych dalszych pomiarów i należy wymienić baterie.

Baterie i ich wymiana

1. Gdy na wyświetlaczu pojawi się wskaźnik rozładowania baterii, wyłączyć ciśnieniomierz.

2. Zdjąć pokrywę z dolnej płyty, jak pokazano na poniższym rysunku i wyjąć wszystkie baterie.

3. Włożyć 3 nowe baterie (rozmiar AA). Zawsze używać baterii alkalicznych 1.5 V. Nie używać baterii po upływie ich daty ważności.

4. Upewnić się, że baterie włóżono zgodnie z polaryzacją. Oznaczenie „+” i „-” na bateriach i urządzeniu muszą się zgadzać, następnie zamknąć pokrywę komory baterii.

5. Aby zapobiec uszkodzeniu urządzenia przez wyciek elektrolitu z baterii, należy wyjąć baterie z urządzenia, jeśli nie będzie używane przez dłuższy czas (zazwyczaj ponad 3 miesiące). Jeśli elektrolit z baterii dostanie się do oczu, należy natychmiast przepłukać je dużą ilością czystej wody. Natychmiast skontaktować się z lekarzem.

6. Baterie są niebezpieczne. Nie należy ich mieszać z innymi odpadami a także zutylizować zgodnie z obowiązującymi przepisami. Nieprawidłowa utylizacja może spowodować zanieczyszczenie środowiska.

Pamięć zachowuje wszystkie wartości, mimo iż data i godzina (ewentualnie również ustawione czasy alarmu) wymagają ponownego ustawienia, dlatego rok miga automatycznie

po wymianie baterii. Aby ustawić datę i godzinę, postępować zgodnie z procedurą opisaną w rozdziale Ustawienia systemu.

Używanie akumulatorków

Urządzenie można zasilać z akumulatorków.

1. Należy używać wyłącznie akumulatorów NiMH!
2. Jeśli pojawi się symbol baterii □, należy wyjąć i naładować akumulatory! Nie mogą pozostać w urządzeniu, gdyż mogą ulec uszkodzeniu w wyniku całkowitego rozładowania nawet po wyłączeniu. Akumulatorów NIE wolno rozładowywać w ciśnieniomierzu! Jeżeli nie będzie on używany dłużej niż przez tydzień, należy zawsze wyjąć akumulatory!
3. Akumulatory należy ładować za pomocą zewnętrznej ładowarki i przestrzegać instrukcji producenta.

Korzystanie z zasilacza sieciowego

Ciśnieniomierz można także zasilać z zasilacza sieciowego (o napięciu 5 V DC/1 A z wtyczką USB-C).

1. Wyjąć baterie z ciśnieniomierza.
2. Sprawdzić, czy zasilacz i przewód nie są uszkodzone.
3. Podłączyć przewód zasilacza do gniazda z prawej strony ciśnieniomierza.
4. Podłączyć zasilacz do gniazdka sieciowego.

Uwaga

Przed podłączeniem zasilacza upewnić się, że baterie/akumulatorki zostały wyjęte z ciśnieniomierza. Nie jest dopuszczalne używanie zewnętrznego zasilacza razem z bateriami. W razie przerwy w zasilaniu (np. wskutek przypadkowego工作会议 zasilacza z gniazdka sieciowego) ciśnieniomierz należy zresetować, wyjmując wtyczkę z gniazdka i podłączając ją ponownie.

Konserwacja

1. Nie narażać urządzenia na działanie skrajnych temperatur, wilgoci, kurzu ani bezpośredniego światła słonecznego.
2. Mankiet zawiera delikatny pęcherzyk powietrza. Należy się z nim obchodzić ostrożnie i unikać wszelkiego rodzaju naprężeń i skręcenia.
3. Czyścić urządzenie czystą, suchą szmatką. Nie używać gazu, rozcieńczalników ani podobnych rozpuszczalników. Plamy na mankiecie można usunąć ostrożnie wilgotną ściereczką i mydlinami. Mankietu z pęcherzem nie wolno myć w zmywarce, pralce ani zanurzać w wodzie.
4. Ostrożnie obchodzić się z rurką. Nie ciągnąć za nią. Nie dopuścić do załamania się rurki i trzymać ją z dala od ostrych krawędzi.
5. Nie upuszczać i ostrożnie obchodzić się z urządzeniem. Unikać silnych drgań.
6. Nie wolno otwierać ciśnieniomierza! Spowoduje to unieważnienie gwarancji producenta.
7. Baterie i urządzenia elektroniczne należy utylizować zgodnie z lokalnie obowiązującymi przepisami, a nie z odpadami komunalnymi.

Komunikaty błędó w

Poniżej znajdują się przykładowe błędy urządzenia jakie mogą się pojawić w trakcie użytkowania ciśnieniomierza a także sposoby ich rozwiązania.

SYMBOL	PRZYCZYNA	ROZWIĄZANIE
Brak wyświetlania	Wyczerpane lub nieprawidłowo włożone baterie	Wymienić wszystkie baterie na nowe. Sprawdzić, czy zachowano właściwą biegunowość baterii.
Er1	Błąd czujnika	Sprawdzić, czy działa pompka. Jeżeli działa, wówczas problem stanowi usterka czujnika. Przekazać go do lokalnego dystrybutora.
Er2	Ciśnieniomierz nie wykrył pulsu lub nie może przeliczyć danych ciśnienia krwi.	Sprawdzić, czy uwalnianie powietrza jest zbyt wolne. Jeżeli jest zbyt wolne, sprawdzić, czy we wtyku rurki oraz w gnieździe do przyłączenia rurki do urządzenia nie znajduje się kurz. Jeśli jest, rurkę należy wyczyścić i ponownie rozpocząć pomiar.W przeciwnym razie przesłać urządzenie do lokalnego dystrybutora.
Er3	Wynik pomiaru jest nieprawidłowy (SYS ≤ 35 mmHg; DIAS ≤ 23 mmHg)	Usterka sporadyczna - powtórzyć pomiar, usterka stała - przesłać urządzenie do dystrybutora
Er4	Zbyt luźny mankiet lub wylot powietrza (nie można napompować do ciśnienia 30 mmHg w ciągu 15 s.)	Prawidłowo związać mankiet i sprawdzić, czy wtyk rurki jest prawidłowo włożony do urządzenia
Er5	Rurka powietrza jest zaciśnięta.	Poprawić i ponownie wykonać pomiar.
Er6	Czujnik wyczuwa duże wahania ciśnienia.	Rozluźnić się i nie ruszać.
Er7	Ciśnienie, które wykrywa czujnik przekracza limit.	Przekazać urządzenie do lokalnego dystrybutora.
Er8	Kalibracja jest nieprawidłowa lub urządzenie nie zostało skalibrowane	Przekazać urządzenie do lokalnego dystrybutora.

Usuwanie usterek

Usterka	Działanie	Przyczyna i rozwiązanie
Brak zasilania	Sprawdzić naładowanie baterii.	Wymienić.
	Sprawdzić biegunowość baterii.	Prawidłowo włożyć baterie.
Brak pompowania	Sprawdzić czy wtyczka jest włączona.	Włożyć mocno wtyczkę do gniazda powietrza.
	Sprawdzić czy wtyczka jest uszkodzona lub nieszczelna.	Wymienić mankiet.
Err i brak działania	Czy poruszono ramieniem podczas pompowania.	Zachować zrelaksowaną pozycję.
	Czy rozmawiano podczas pomiaru.	Nie rozmawiać podczas pomiaru.
Nieszczelny mankiet	Sprawdzić czy mankiet nie jest zbyt luźny.	Dokładnie owinąć ramię mankietem.
	Sprawdzić czy mankiet nie jest uszkodzony	Wymienić mankiet.
Jeżeli usterki nie można usunąć, należy się skontaktować z dystrybutorem, nie rozmontowywać lub naprawiać samodzielnie urządzenia.

Opis symboli

W niniejszej instrukcji, na ciśnieniomierzu Misure C03A lub jego akcesoriach mogą się pojawić następujące symbole. Niektóre z symboli odnoszą się do norm i wymagań związanych z cyfrowym ciśnieniomierzem Misure C03A i jego zastosowaniem.

	Upoważniony przedstawiciel we Wspólnocie Europejskiej
	Znak CE: spełnia zasadnicze wymagania Dyrektywy 93/42/EWG dotyczącej wyrobów medycznych
	Data produkcji
	Producent
	Określa numer seryjny
	Rodzaj zastosowanej części BF
	Prąd stały
	Nie wyrzucać tego produktu z niesortowanymi odpadami komunalnymi. Takie odpady należy gromadzić osobno do specjalnego przetworzenia.
	Przestrzegać instrukcji użytkowania
IP21	Stopień ochrony przed wnikaniem wody lub cząstek stałych w urządzeniach ME

Certyfikacja

Standard urządzenia:

To urządzenie spełnia normy europejskie dotyczące pomiaru ciśnienia krwi:

EN1060-1 • EN1060-3 • IEC 80601-2-30 • ISO81060-1 • IEC60601-1-11 • IEC60601-1

Kompatybilność elektromagnetyczna:

Urządzenie spełnia wymagania międzynarodowej normy IEC60601-1-2

Specyfikacja techniczna

Model	C 03A
Waga	148g (bez baterii i zasilacza)
Wyświetlacz	49,2 mm x 66 mm wyświetlacz cyfrowy LCD
Rozmiar	126 mm x 85 mm x 57 mm
Akcesoria	1x Urządzenie, 1x Mankiet, 3x Baterie, 1 x Pokrowiec, 1 x Instrukcja obsługi
Metoda pomiaru	Oscylometryczna
Czujnik ciśnienia	Rezystancyjny
Zakres pomiarowy	Ciśnienie rozkurczowe DIA:40-130 mmHg, Ciśnienie skurczowe SYS:60-230 mmHg
Tętno	40 do 170 na minutę
Zakres mankietu	0-299 mmHg
Pamięć	Automatycznie zapamiętuje 120 ostatnich pomiarów dla 2 użytkowników (razem 240)
Rozdzielczość pomiaru	1 mmHg
Dokładność	Ciśnienie w granicach ± 3 mmHg / tętno ± 5% odczytu
Źródło zasilania	a) 3 baterie AA, 1,5 Vb) Zasilacz sieciowy 5 V DC, 1A
Automatyczne wyłączanie	60 sekund
Użytkownicy	dla dorosłych

Warunki pracy

Temperatura: 5°C do 40°C

Wilgotność: 15% do 93% wzgl.

Wysokość ciśnienia: 70 kPa-106 kPa

Warunki przechowywania i transportu

Temperatura: -25°C do 70°C

Wilgotność: 10% do 93% wzgl.

Wysokość ciśnienia: 70 kPa-106 kPa

Klasyfikacja

1. Urządzenie o zasilaniu wewnętrznym (z baterii AA).
2. Rodzaj zastosowanej części BF.
3. Ip21.
4. Brak wymogu sterylizacji.
5. Brak kategorii AP/APG.
6. Tryb pracy: ciągły.

Wytyczne i deklaracja producenta odporność elektromagnetyczna.
Ciśnieniomierz cyfrowy Misure C03A jest przeznaczony do użytku w warunkach elektromagnetycznych opisanych poniżej. Za zapewnienie tych warunków odpowiada klient lub użytkownik urządzenia.
Test odporności	Poziom próby IEC 60601	Poziom zgodności	Warunki elektromagnetyczne - wskazówki
Wyładowania elektrostatyczne (ESD) IEC 61000-4-2	• ±8 kV kontaktowe• ±2 kV, ±4 kV, ±8 kV, ±15 kV w powietrzu	• ±8 kV kontaktowe• ±2 kV, ±4 kV, ±8 kV, ±15 kV w powietrzu	Podłogi powinny być drewniane, betonowe lub wyłożone płytkami ceramicznymi.Jeżeli podłogi są pokryte materiałem syntetycznym, wilgotność względna powinna wynosić co najmniej 30%.
Elektryczne szybkie stany przejściowe IEC 61000-4-4	• ±2 kV dla linii zasilających• ±1 kV dla linii wejściowych/wyjściowych	Nie dotyczy	Jakość energii zasilającej powinna być odpowiednia dla typowych warunków szpitalnych lub obiektów użyteczności publicznej.
Przepięcia IEC 61000-4-5	• ±1 kV dla połączeń przewód-przewód• ±2 kV dla uziemienia	Nie dotyczy	Jakość energii zasilającej powinna być odpowiednia dla typowych warunków szpitalnych lub obiektów użyteczności publicznej.
Zapad napięcia, krótkie przerwy oraz zmiany napięcia w liniach zasilających IEC 61000-4-11	<0% UT; 0,5 cyklu przy0,45,90,135,180,225,270,3150% UT; 1 cykl70% UT; 25/30 cykli0% UT, 250/300 cykli	Nie dotyczy	Jakość energii zasilającej powinna być odpowiednia dla typowych warunków szpitalnych lub obiektów użyteczności publicznej.Jeśli użytkownik cyfrowego ciśnieniomierza Misure C03A wymaga utrzymania nieprzerwanej pracy podczas przerw w dostawie energii, zaleca się, aby urządzenie Misure C03A zasilać z użyciem zasilacza bezprzerwowego lub akumulatora
Pole magnetyczne zasilania o częstotliwości (50/60 Hz) wg IEC 61000-4-8.	30 A/m50/60 Hz	30 A/m50/60 Hz	Pola magnetyczne częstotliwości zasilania utrzymane są na poziomie charakterystycznym dla typowych warunków szpitalnych lub obiektów użyteczności publicznej.
UWAGA: UT stanowi napięcie prądu przemiennego sieci przed zastosowaniem poziomu testowego.

Deklaracja EMC (kontynuacja)

Wytyczne i deklaracja producenta odporność elektromagnetyczna.
Ciśnieniomierz cyfrowy Misure C03A jest przeznaczony do użytku w warunkach elektromagnetycznych opisanych poniżej. Za zapewnienie tych warunków odpowiada klient lub użytkownik urządzenia.
Test odporności	Test poziomu IEC 60601	Poziom zgodności	Warunki elektromagnetyczne - wskazówki
Przewodzone częstotliwości radiowe IEC 61000-4-6	• 3 V150 kHz do 80 MHz• 6 V między150 kHz a 80 MHz80% AM przy 1kHz	Nie dotyczy	Stacjonarne i przenośne urządzenia łączności radiowej można używać w pobliżu dowolnej części cyfrowego ciśnieniomierza Misure C03A, w tym przewodów, w zalecanej odległości obliczonej ze wzoru odpowiedniego do częstotliwości nadajnika.Zalecany odstęp d=0,35 √Pd=1,2 √P 80MHz do 800 MHzd=2,3 √P 800 MHz do 2,5 GHzGdzie P stanowi maksymalną moc znamionową nadajnika w watach (W), podaną przez producenta nadajnika, a d zalecany odstęp w metrach (m). Siły pola stałych nadajników radiowych, ustalone podczas badania elektromagnetycznego obiektu nie powinny przekraczać poziomu zgodności w każdym zakresie częstotliwości. Zakłócenia mogą występować w pobliżu urządzeń oznaczonych symbolem
Emitowany sygnał o częstotliwości radiowej IEC 61000-4-3	• 10 V/m80 MHz do 2,7 GHz80% AM przy 1kHz	• 10 V/m80 MHz do 2,7 GHz80% AM przy 1kHz
UWAGA 1: Przy 80 MHz i 800 MHz zastosowanie ma wyższy zakres częstotliwości
UWAGA 2: Te wytyczne mogą nie mieć zastosowania we wszystkich sytuacjach. Na propagację fal elektromagnetycznych wpływa pochłanianie i odbicia od konstrukcji, obiektów i osób.
a) Wartości siły pola z nadajników stałych, takich jak stacje bazowe telefonów przenośnych (bezprzewodowych/komórkowych) oraz naziemnych radiostacji, radiostacji amatorskich, programów radiowych AM i FM oraz telewizyjnych nie można dokładnie przewidzieć. Aby ocenić warunki elektromagnetyczne powodowane przez stałe nadajniki radiowe, należy rozwiążyć przeprowadzenie lokalnej analizy elektromagnetycznej obiektu. Jeżeli zmierzona siła pola w miejscu użytkowania ciśnieniomierza cyfrowego Misure C03A przekracza dopuszczalne poziomy określone powyżej, należy sprawdzać, czy urządzenie działa prawidłowo. W razie zauważenia nieprawidłowości w działaniu, konieczne może być zastosowanie dodatkowych środków zapobiegawczych, takich jak zmiana położenia ciśnieniomierza Misure C03A.b) W zakresie częstotliwości 150 kHz do 80 MHz, wartość siły pola powinna być niższa od [V1] V/m.

Deklaracja EMC (kontynuacja)

Wytyczne i deklaracja producenta dotyczące emisji elektromagnetycznych.
Ciśnieniomierz cyfrowy Misure C03A jest przeznaczony w warunkach elektro magnetycznych opisanych poniżej. Za zapewnienie tych warunków odpowiada użytkownik urządzenia.
Test emisji	Poziom zgodności	Warunki elektromagnetyczne - wskazówki
Emisje o częstotliwości radiowej CISPR 11	Grupa 1	Ciśnieniomierz cyfrowy Misure C03A wykorzystuje energię częstotliwości radiowej tylko na potrzeby działania funkcji wewnętrznych. Dlatego też emisja fal o częstotliwości radiowej jest bardzo niska i prawdopodobieństwo zakłócania pracy urządzeń elektronicznych znajdujących się w pobliżu jest bardzo małe.
Emisje o częstotliwości radiowej CISPR 11	Klasa B	Ciśnieniomierz cyfrowy Misure C03A jest przeznaczony do użytku we wszystkich obiektach, włączając w to obiekty mieszkalne, podłączonych do publicznej sieci elektroenergetycznej niskiego napięcia, która zasila budynki przeznaczone na potrzeby bytowe.
Emisje harmoniczne IEC61000-3-2	Nie dotyczy
Emisje wynikające z wahania napięcia/emisje niestabilne IEC 61000-3-3	Nie dotyczy

Zalecane odstępy pomiędzy przenośnymi i mobilnymi urządzeniami do łączności radiowej a ciśnieniomierzem cyfrowym Misure C03A.
Ciśnieniomierz cyfrowy Misure C03A jest przeznaczony do użytku w warunkach elektromagnetycznych z kontrolowanymi zakłóceniami częstotliwości radiowej. Użytkownik cyfrowego ciśnieniomierza Misure C03A może zapobiec występowaniu zakłóceń elektromagnetycznych poprzez zachowanie minimalnej odległości od przenośnych i stacjonarnych urządzeń telekomunikacyjnych o częstotliwości radiowej (nadajników) zgodnie z poniższymi zaleceniami, przestrzegając maksymalnej mocy urządzeń.
Maksymalna moc znamionowa	Odległość w zależności od częstotliwości nadajnika m
	150 kHz do 80MHz d=1,2 √P	80 MHz do 800 MHz d=1,2 √P	800 MHz do 2,5 GHz d=2,3 √P
0,01	0.12	0.12	0.23
0,1	0.38	0.38	0.73
1	1.2	1.2	2.3
10	3.8	3.8	7.3
100	12	12	23
W przypadku nadajników o maksymalnej mocy wyjściowej niewymienionej powyżej zalecany odstęp w metrach (m) można obliczyć ze wzoru właściwego dla częstotliwości nadajnika, gdzie P stanowi maksymalną moc znamionową nadajnika w watach (W), podaną przez producentaUWAGA 1: Przy 80 MHz i 800 MHz obowiązuje odstęp dla wyższego zakresu częstotliwości.UWAGA 2: Niniejsze wytyczne mogą nie mieć zastosowania we wszystkich sytuacjach. Na propagację elektromagnetyczną wpływa absorpcja i odbicie od konstrukcji, przedmiotów i osób.

Wytyczne i deklaracja producenta odporność elektromagnetyczna.
Ciśnieniomierz cyfrowy Misure C03A jest przeznaczony do użytku w warunkach elektromagnetycznych opisanych poniżej. Za zapewnienie tych warunków odpowiada klient lub użytkownik urządzenia.
Częstotliwość testowa (MHz)	Pasmo a)(MHz)	Usluga a)	Modulacja a)	Maksymalna moc (W)	Odległość (m)	Poziom testowy odporności (V/m)
385	380-390	TETRA 400	Modulacja pulsowa b)18 Hz	1,8	0,3	27
450	430-470	GMRS 460, FRS 460	FM c)dewiacja ± 5kHz,sinusoida 1 kHz	2	0,3	28
710	704-787	LTE Band 13, 17	Modulacja pulsowa ^b) 217 Hz	0,2	0,3	9
745
780
810	800-960	GSM 800/900, TETRA 800, iDEN 820, CDMA 850, LTE Band 5	Modulacja pulsowa ^b) 18 Hz	2	0,3	28
870
930
1720	1700-1990	GSM 1800; CDMA 1900; GSM 1900; DECT; LTE Band 1, 3, 4, 25; UMTS	Modulacja pulsowa ^b) 217 Hz	2	0,3	28
1845
1970
2450	2400-2570	Bluetooth, WLAN 802.11 b/g/n, RFID 2450, LTE Band 7	Modulacja pulsowa ^b) 217 Hz	2	0,3	28
5240	5100-5800	WLAN 802.11 a/n	Modulacja pulsowa ^b) 217 Hz	0,2	0,3	9
5500
5785

ODPOWIEDZIALNOŚĆ

W kwestiach bezpieczeństwa, skuteczności i niezawodności odpowiedzialność spoczywa na wytwórcy tylko jeżeli:

a) montaż, naprawy lub modyfikacje są przeprowadzane przez osoby do tego uprawnione,
b) instalacja elektryczna jest zgodna z obowiązującymi normami,
c) przestrzegano instrukcji obsługi. Wytwórca nie ponosi odpowiedzialności za niewłaściwe, błędne lub nieracjonalne używanie urządzenia.

Informacja dla użytkowników urządzeń elektrycznych i elektronicznych dotycząca postępowania ze zużytym sprzętem.

Przedstawiony symbol (przekreślonego kosza) umieszczony na produktach lub dołączonej dokumentacji informuje o konieczności specjalnego sortowania.

Europejska Dyrektywa 2002/96/EC dotycząca Zużytych Elektrycznych i Elektronicznych Urządzeń (WEEE) zakłada zakaz pozbywania się starych urządzeń domowego użytku jako nieposortowanych śmieci komunalnych. Nie można wyrzucać tak oznakowanego sprzętu do kosza razem z odpadami gospodarczymi. Zużyte urządzenia muszą być osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materiałów. Pozwala to ograniczyć zanieczyszczenie środowiska i pozytywnie działa na ludzkie zdrowie. Prawidłowe postępowanie polega na przekazaniu zużytego sprzętu do punktu odbioru wyznaczonego przez sprzedawcę, gdzie będzie przyjęty bezpłatnie. W celu uzyskania informacji nt. miejsca i sposobu bezpiecznego składowania zużytego produktu, należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów – Dz.U. 2015 poz. 1688z dn. 11.09.2015

Producent:

Europejski przedstawiciel:

Shanghai International Holding Corp. GmbH (Europe)

1. Marka Misure z siedzibą przy ul. Rzemieślnicza 25, 77-400 Złotów, gwarantuje sprawne działanie produktu, zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi.
2. Gwarancja jest udzielana na okres 24 miesięcy na ciśnieniomierz, 6 miesięcy na zasilacz i mankiet, licząc od daty sprzedaży. W przypadku zakupu produktu przez firmę (faktura VAT) gwarancja na ciśnieniomierz udzielana jest na okres 12 miesięcy.
3. Gwarancja obowiązuje w kraju zakupu.
4. Ujawnione wady będą bezpłatnie usunięte w okresie gwarancji przez Autoryzowany Serwis Producenta.
5. W przypadku zakupu towaru przez Internet, reklamujący klient jest zobowiązany do zgłoszenia reklamacji w Autoryzowanym Serwisie Producenta pod nr tel.: [phone] lub przez stronę internetową www.misure.pl i dostarczenia uszkodzonego produktu do Autoryzowanego Serwisu Producenta na własny koszt. W innym przypadku dokonuje zgłoszenia
   i dostarcza produkt do punktu sprzedaży, w którym dokonał zakupu. Informacja na temat naprawy jest udzielana w miejscu złożenia reklamacji.
6. Ewentualne wady lub uszkodzenia produktu, ujawnione i zgłoszone w okresie gwarancji będą usunięte bezpłatnie w terminie 21 dni roboczych, lecz w uzasadnionych przypadkach (sprowadzenie części zamiennych z zagranicy) termin ten może ulec przedłużeniu o kolejne 30 dni.
7. Wady lub uszkodzenia sprzętu powinny być zgłoszone a towar dostarczony do serwisu niezwłocznie po ujawnieniu.
8. W przypadku nieuzasadnionej reklamacji (reklamacja produktu sprawnego lub uszkodzonego w sposób mechaniczny) zgłaszający reklamację zostanie obciążony kosztami transportu.
9. Klientowi przysługuje prawo do wymiany towaru na inny, posiadający te same lub zbliżone parametry techniczne (również kolorystykę) w przypadku, gdy w okresie objętym gwarancją wykonano 3 istotne naprawy, a produkt nadal wykazuje wady uniemożliwiające eksploatację zgodnie z przeznaczeniem lub serwis uzna, że usunięcie wady nie jest możliwe.
10. Gwarancja będzie respektowana jedynie w przypadku dołączenia do reklamowanego urządzenia opisu uszkodzenia, wszystkich akcesoriów, które klient otrzymać podczas zakupu urządzenia oraz dowodu zakupu zawierającego datę sprzedaży.
11. Gwarancją nie są objęte: naturalne zużycie związane z eksploatacją, uszkodzenia powstałe w wyniku niewłaściwego i niezgodnego z instrukcją obsługi użytkowania, uszkodzenia lub rozdarcia wynikłe z winy nabywcy, płowienie tkanin spowodowane długotrwałym działaniem promieni słonecznych, uszkodzenia mechaniczne, elektryczne, termiczne, ingerencje cieczy lub celowe uszkodzenia i wywołane nimi wady, samowolne przeróbki.

12. Serwis może odmówić wykonania naprawy w przypadku śladów nieautoryzowanej naprawy.

13. W przypadku gdy usterka nie jest objęta gwarancją producenta, serwis może zaproponować wykonanie usługi odpłatnej.

14. Producent ani Autoryzowany Serwis nie odpowiada za szkody i straty powstałe w wyniku niemożności korzystania z produktu będącego w naprawie.
15. Produkt nieodebrany z serwisu w ciągu 3 miesięcy może skutkować naliczeniem kosztów magazynowania urządzenia do czasu odbioru.
16. Dostarczenie produktu w stanie niekompletnym, brak odpowiedniego opakowania jest równoznaczne z niewypełnieniem przez kupującego warunków gwarancji i może stanowić podstawę do odmowy naprawy produktu lub przedłużenia okresu naprawy.
17. Jeśli w odesłanym do naprawy serwisowej produkcie nie stwierdzono usterki, konsument będzie obciążony kosztem ekspertyzy – stawka godzinowa 80 zł netto.
18. Gwarancja na produkt nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z rękojmi.
19. Produkty do reklamacji przyjmowane są wyłącznie czyste i w kartonowym opakowaniu (oryginalnym lub zastępczym).

Dziękujemy za zakup urządzenia naszej marki!
