INSTRUKCJA OBSŁUGI ELH-62B9 Eura

Instrukcja obsługi oraz karta gwarancyjna

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia.

Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Ze względu na możliwość uszkodzenia szyldu z kontrolą dostępu:

-urządzenia nie należy montować w drzwiach z samozamykaczem,

- drzwi w których będzie instalowane urządzenie muszą być prawidłowo zamontowane i wyregulowane wzdłuż ościeżnicy,

- skrzydło drzwi musi zamykać się lekko (nie sprężynować), a maksymalne siły operacyjne działająca na urządzenie nie mogą przekraczać progów określonych w specyfikacji urządzenia znajdującej się w niniejszej instrukcji,

Szyldów z kontrolą dostępu nie należy montować w saunach, chłodniach oraz innych po-mieszczeniach, w których wilgotność względna oraz temperatura otoczenia przekracza próg określony w specyfikacji technicznej urządzenia.

Dla zwiększenia bezpieczeństwa zaleca się zainstalowanie wpuszczanej wkładki patentowej, która spełni również rolę dodatkowej opcji wejścia awaryjnego.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu, czy eksploatacji oraz z dokonywania samodzielnych napraw i modyfikacji.

1. OGÓLNA CHARAKTERYSTYKA I PRZEZNACZENIE

Szyldy z kontrolerem dostępu w prosty sposób ograniczają dostęp osobom nieuprawnio- nym do pomieszczeń chronionych. Przeznaczone są zarówno do drzwi lewych jak i pra- wych, a uniwersalny rozstaw śrub mocujących 38\~41 mm w większości przypadków pozwa- la na wykorzystanie zamka wpuszczanego już zamontowanego w drzwiach.

W zależności od modelu urządzenia na korpusie szyldu znajduje się:

-ELH-62B9 - czytnik kluczy zbliżeniowych (Unique 125kHz);

- ELH-72B9 - czytnik kluczy zbliżeniowych (Unique 125kHz) i mechaniczna klawiatura numeryczna;

Po przyłożeniu do czytnika klucza zbliżeniowego lub wprowadzeniu poprawnego kodu PIN następuje zwolnienie blokady wewnątrz zamka.

Szyldy przeznaczone są do montażu wewnątrz budynków i dostępne są w dwóch wersjach kolorystycznych - srebro oraz mosiądz antyczny.

2. DOSTĘPNE WERSJE SZYLDÓW

Rys. 1. ELH-62B9 brass/silver szyld zamka z czytnikiem breloków zbliżeniowych RFID

Rys. 2. ELH-72B9 brass/silver szyld zamka z czytnikiem breloków zbliżeniowych RFID oraz klawiaturą kodową

• szyld zewnętrzny z klamką, elektronicznym modułem kontroli dostępu oraz wbudowaną wkładką patentową (do otwierania awaryjnego),
• szyld wewnętrzny z klamką, komorą bateryjną i modułem programowania,
  -2 podkładki antypoślizgowe,
  -2 klucze do ręcznego otwierania drzwi w przypadku awarii,
• zestaw akcesoriów montażowych wraz z przyssawką do ściągania zaślepki wkładki patentowej zamka awaryjnego,
  -instrukcja montażu, programowania i obsługi w języku polskim.

4. ZASADA DZIAŁANIA

Po podaniu impulsu z elektronicznego modułu kontroli dostępu, serwomotor odblokowuje przekładnię mechaniczną umożliwiając tym samym otwarcie drzwi poprzez normalne przyciśnięcie klamki na szyldzie zewnętrznym. Otwarcie zostaje potwierdzone sygnałem dźwiękowym oraz optycznym (błysk diody LED). Okres oczekiwania na wciśnięcie klamki ustawiony jest fabrycznie na okres około 5 sekund, po tym czasie następuje ponowna blokada przekładni i przejście zamka w stan oczekiwania na podanie kolejnego impulsu z elektronicznego modułu kontroli dostępu.

Od strony wewnętrznej (lokalu) zawsze istnieje możliwość otwarcia drzwi poprzez zwykłe wciśnięcie klamki. Po zamknięciu otwartych drzwi następuje natychmiastowe zadziałanie mechanizmu zapadki, uniemożliwiając otwarcie drzwi od zewnątrz bez podania impulsu z elektronicznego modułu kontroli dostępu.

Istnieje możliwość awaryjnego otwarcia zamka przy użyciu zwykłego klucza mechanicznego, którego 2 sztuki znajdują się na wyposażeniu każdego szyldu z kontrolą dostępu (punkt 5.4).

5. MONTAŻ ZAMKA W DRZWIACH

Do zestawów ELH-62B9/ ELH-72B9 dołączony jest trzpień umożliwiający montaż szyldów w drzwiach o grubości 30\~50 mm.

Uwaga!

• W przypadku gdy grubość skrzydła drzwi przekracza 50 mm lub zostaną zastosowane podkładki dystansowe z serii ELW (nie wchodzą w skład zestawu) należy pamiętać, aby wymienić trzpień na dłuższy.
• Podkładka posiada identyczne otworowanie, jak to które powinno być wykonane w skrzydle drzwi.
• Dla zwiększenia bezpieczeństwa szyldy z kontrolą ELH-62B9/ ELH-72B9 zaleca się montować w drzwiach przylgowych.
• Podczas instalacji szyldu należy posiadać przy sobie klucz awaryjny dołączony do zestawu.

Uwaga!

Montażu należy dokonywać posiadając klucze awaryjne przy sobie, które mogą być niezbędne w przypadku zatrzaśnięcia drzwi z niezaprogramowanym zamkiem.

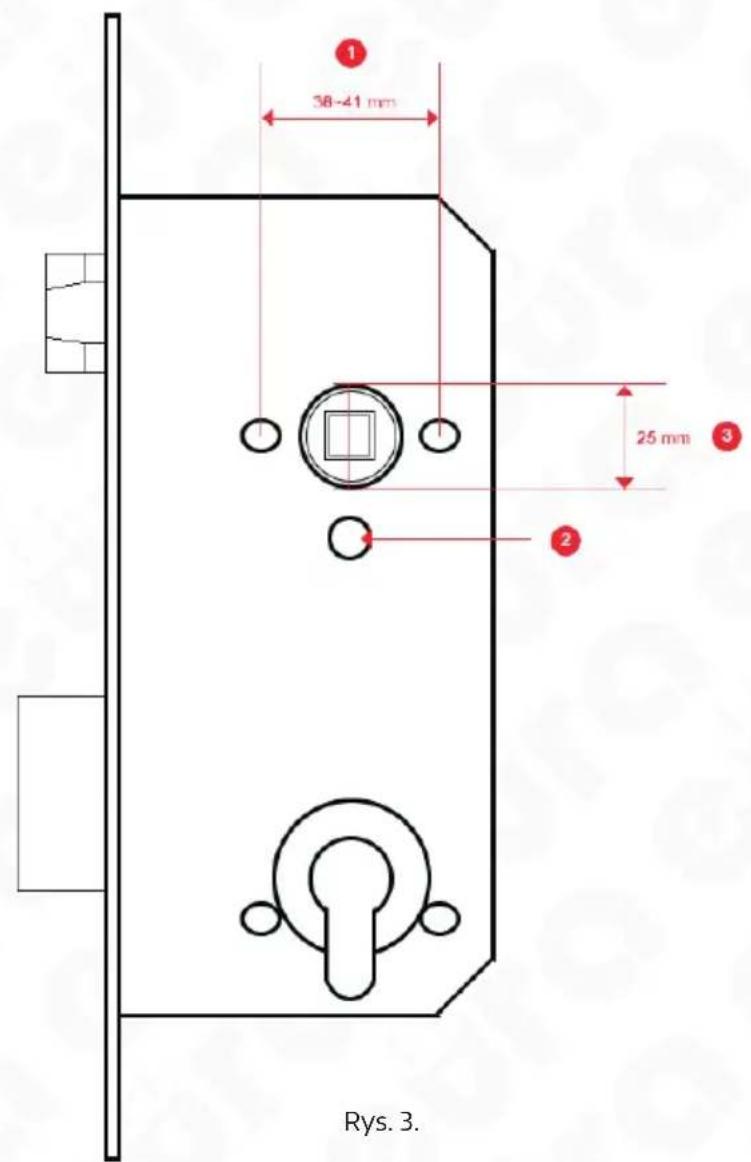

38-41 mm 25 mm Rys. 3.

5.1. MONTAŻ W DRZWIACH Z OTWOROWANIEM

W celu zamontowania szyldów ELH-62B9/ ELH-72B9 w pierwszej kolejności należy sprawdzić, czy drzwi posiadają:

a. odpowiedni zamek wpuszczany (Rys. 3 oraz otwory montażowe na śruby/ tuleje o rozstawie 38\~41 mm (Rys. 3, Poz. 1),
b. wycięcie znajdujące się pod trzpieniem zamka (Rys. 3, Poz. 2) na przeprowadzenie przewodu łączącego elektronikę szyldu z zasilaniem,
c. otwór na gniazdo trzpienia o średnicy min 25 mm (Rys. 3, Poz. 3).
Jeżeli w drzwiach wykonane są odpowiednie otwory można od razu przystąpić do mocowania szyldu (przejść do punktu 5.3 niniejszej instrukcji).

5.2. MONTAŻ W DRZWIACH BEZ OTWOROWANIA

Jeżeli w drzwiach nie ma otworów montażowych należy wyciągnąć zamek wpuszczany z drzwi, upewnić się, że jest on zgodny ze standardem wskazanym na Rys. 3, a następnie nawiercić cztery otwory:

a. dwa o średnicy ok. 12 mm służące do skręcenia wewnętrznej i zewnętrznej części szyldu (Rys. 3, Poz. 1),
b. jeden o średnicy 12 mm do przeprowadzenia przewodu łączącego elektronikę z zasilaniem (Rys. 3, Poz. 2),
c. jeden o średnicy 25 mm, służący do schowania gniazda trzpienia (Rys. 3, Poz. 3).

Uwaga

1. Szablon z rozstawem otworów montażowych w skali 1:1 jest dołączony do zestawu.
2. W przypadku zastosowania podkładek (maskownic) z serii ELW można pominąć przygotowanie otworu o średnicy 25 mm (Rys. 3, Poz. 3). Maskownice należy przykleić do skrzydła drzwi.

5.3. USTAWIENIE ORIENTACJI KLAMKI (DRZWI LEWE/ PRAWE)

W następnej kolejności należy sprawdzić sposób otwierania drzwi, aby odpowiednio usta- wić klamkę szyldu. Wszystkie szyldy zamków są uniwersalne i istnieje możliwość zamoco- wania ich zarówno do drzwi otwieranych na lewo jak i na prawo.

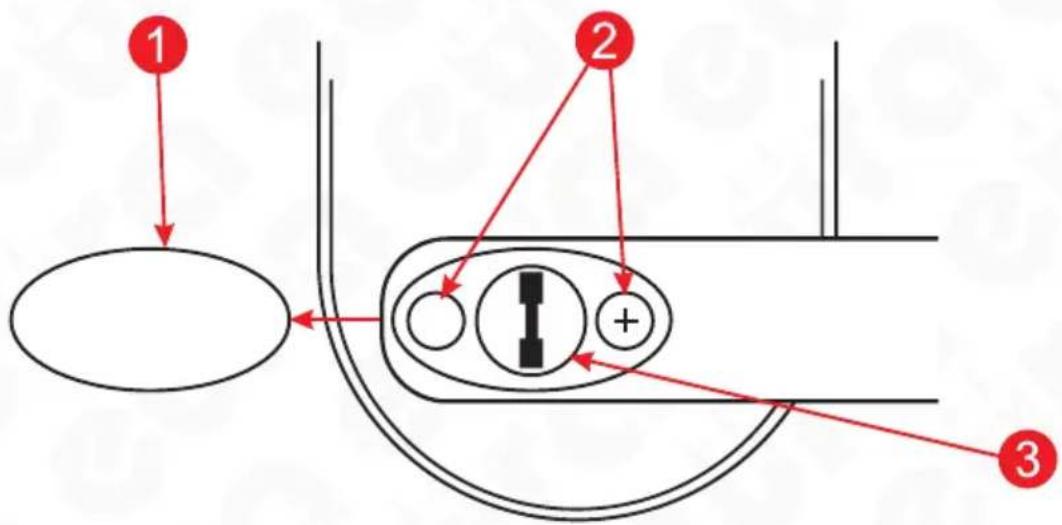

5.3.1. USTAWIENIE ORIENTACJI KLAMKI - FRONT SZYLDU

Aby ustalić kierunek otwierania wystarczy odkręcić śruby mocujące znajdujące się pod zaślepką (Rys, 4, Poz. 1), obok wkładki patentowej szyldu (Rys. 4, Poz. 3). W celu ściągnięcia osłony należy użyć przyssawki dołączonej do zestawu. Zdjąć klamkę i obrócić jej położenie, a następnie po- nownie ją zamocować za pomocą śruby (Rys. 4, Poz. 2) po czym założyć zaślepkę.

1 2 3

Rys. 4.

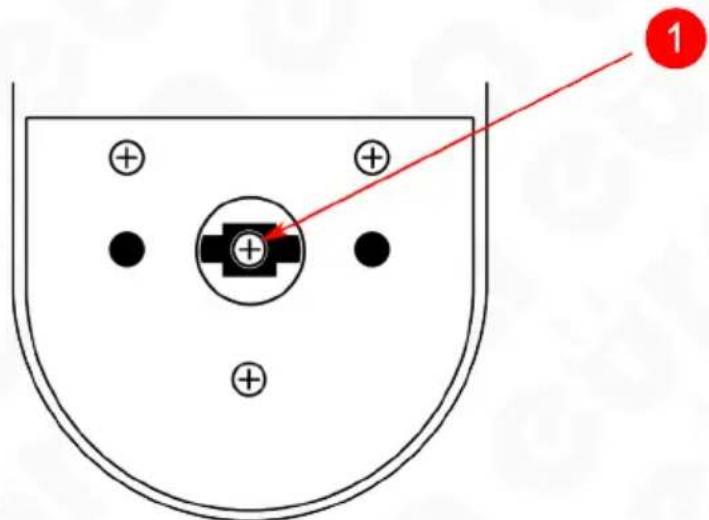

5.3.2. USTAWIENIE ORIENTACJI KLAMKI – TYŁ SZYLDU

Aby ustalić kierunek otwierania klamki należy odkręcić śrubę mocującą znajdującą się na wewnętrznej stronie szyldu (Rys. 5, Poz. 1), po czym zmienić kierunek jej położenia, a następnie ponownie ją przykręcić za pomocą śruby mocującej.

W przypadku potrzeby wejścia do lokalu przy użyciu klucza awaryjnego należy:

- zdjąć zaślepkę (W celu ściągnięcia osłony należy użyć przyssawki dołączonej do zestawu. Rys. 6 poz. 1), -wsunąć klucz awaryjny w zamek patentowy (Rys. 6 poz. 2),

- przykręcając klucz o ok. 90 stopni w prawą stronę (odblokować mechanizm szyldu), -naciskając klamkę w dół wejść do pomieszczenia.

Uwaga:

Klucze dołączone do zestawu służą wyłącznie do awaryjnego otwierania skrzydła drzwi. Częste używanie kluczy może prowadzić do uszkodzenia mechanizmu awaryjnego otwierania drzwi.

5.5. USTAWIENIE I MONTAŻ TRZPIENIA W SZYLDZIE

Trzpień należy umieścić w gnieździe znajdującym się w korpusie urządzenia oznaczonym trójkątem (Rys. 8, Poz. 12), a następnie zamontować pod kątem, umożliwiając osadzenie sprężyny blokującej w gnieździe.

Uwaga:

Montując w trzpień należy pamiętać, aby gniazdo znajdujące się w korpusie zamka skierowany był w stronę klamki (Rys. 8, Poz. 12 oraz punkt 5.3).

Rys. 7.

PRZYGOTOWANIE TRZPIENIA ZASTĘPCZEGO

W przypadku chęci zastosowania innego trzpienia niż dołączony do zestawu należy:

-zaopatrzyć sie w trzpień o wymiarach 8 x 8 mm

- następnie odmierzyć odpowiednią długość i ściąć trzpień.

Uwaga: Trzpień musi zostać ścięty na odpowiednia długość, tak aby wyeliminować możliwość przesuwania tego elementu podczas użytkowania, w innym przypadku gniazdo trzpienia będzie narażone na uszkodzenie.

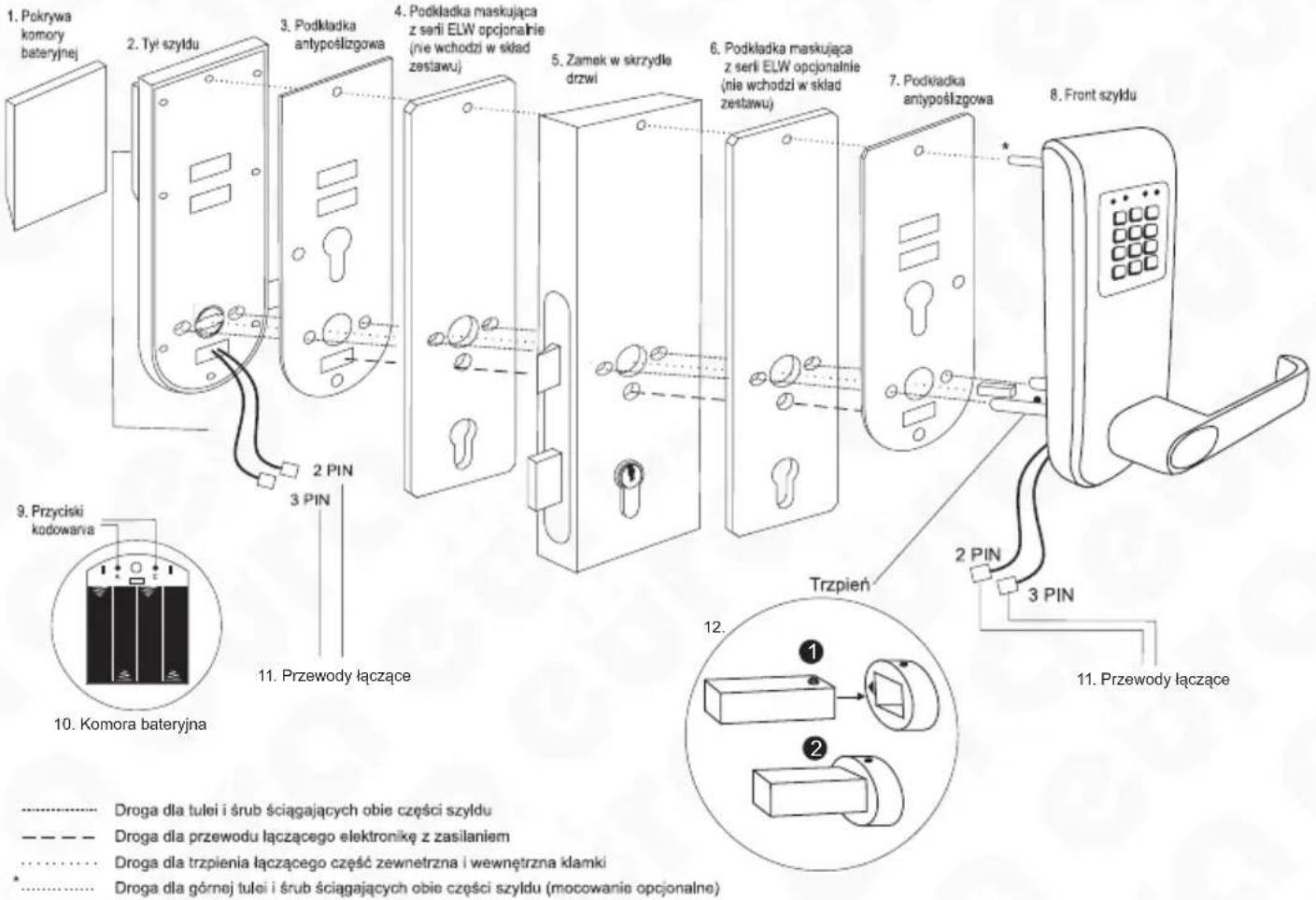

5.6. POŁĄCZENIA MECHANICZNE I ELEKTRYCZNE

1. Pokrywa komory bateryjnej 2. Tyl szyldu 3. Podkładka antypoślizgowa 4. Podkładka maskująca z serli ELW opcjonalnie (nie wchodzi w skład zestawu) 5. Zamek w skrzydła drzwi 6. Podkładka maskująca z serli ELW opcjonalnie (nie wchodzi w skład zestawu) 7. Podkładka antypoślizgowa 8. Front szyldu 9. Przyciski kodowana 10. Komora bateryjna 11. Przewody łączące Trzpień 12. ① 2. ② 3 PIN 2 PIN 3 PIN 11. Przewody łączące Droga dla tulei i śrub ściągających obie części szyldu Droga dla przewodu łączacego elektronikę z zasilaniem Droga dla trzpienia łączacego część zewnętrzna i wewnętrzna klamki Droga dla górnej tulei i śrub ściągających obie części szyldu (mocowanie opcjonalne)

Rys. 8.

Szyld zamka elektromechanicznego zasilany jest napięciem DC 6 V (4 x bateria alkaliczna typu AA 1,5 V).

W celu zamontowania szyldu zamka w drzwiach należy:

• wykorzystać istniejące lub przygotować otwory montażowe zgodnie z szablonem dołączonym do zestawu,
  -w śrubunek zewnętrznej części szyldu wkręcić tuleje montażowe,
• przeprowadzić przewody łączące, wychodzące z zewnętrznej części szyldu przez otwór wykonany poniżej otworu trzpienia,
• przełożyć zewnętrzną część szyldu wraz z tulejami łączącymi oraz przednią podkładkę antypoślizgową przez skrzydło drzwi z wcześniej zamontowanym zamkiem,
• przyłożyć wewnętrzną część szyldu wraz z tylnią podkładką antypoślizgową i w otwory znajdujące się obok klamki wkręcić śruby mocujące w tuleje części zewnętrznej,
• zdjąć pokrywę komory baterii (Rys. 8, Poz. 1) za pomocą specjalnego kluczyka dołączone- go do zestawu lub innego ostrego narzędzia

-do komory zasilania włożyć 4 alkaliczne baterie 1,5 V typu AA,

-zakodować zamek (patrz punkt 7)

-zamknąć komorę baterii.

Uwaga!

Zaleca się, aby instalacja oraz programowanie szyldu odbywało się przy otwartym skrzydle drzwi, po sprawdzeniu poprawności działania można zamknąć skrzydło.

Po pierwszym włożeniu baterii szyld automatycznie przechodzi w stan uzbrojenia, dlatego należy pamiętać, aby baterie wkładać już po zamontowaniu szyldu w drzwiach. Jeżeli baterie zostały włożone wcześniej w celu otwarcia drzwi należy użyć klucza awaryjnego, który zaleca się mieć przy sobie podczas trwania instalacji.

Komora baterii znajduje się w szyldzie wewnętrznym (montowanym od strony lokalu). Przed pierwszym uruchomieniem i zaprogramowaniem zamka, należy w komorze baterii umieścić 4 sprawne baterie zasilające 1,5V typu „AA” i połączyć wszystkie wtyczki zgodnie ze schematem pokazanym na Rys. 8, Poz. 10.

Uwaga!

Do prawidłowej pracy szyldu wymagane jest zastosowanie baterii alkalicznych, nie należy stosować baterii akumulatorowych.

Po częściowym zużyciu baterii, niski stan zasilania sygnalizowany będzie za pomocą czerwonej diody LED, jednocześnie będzie istniała jeszcze możliwość dokonania około 100 cykli otwarcia. Programowanie kontrolera dostępu jest proste i bezpieczne. Przyciski programujące znajdują się na wewnętrznej stronie szyldu, czyli od strony lokalu. Są to przyciski oznaczone jako „A” i „C” na Rys. 8, Poz. 9.

Modele zamków z klawiaturą numeryczną (szyfratorem) mają aktywną tzw. „funkcję przejścia”, czyli po ich zamontowaniu można otworzyć drzwi przy użyciu kodu domyślnego „888888888”. Funkcja ta jest aktywna tylko do momentu pierwszego zaprogramowania kodu docelowego.

6.1. PROGRAMOWANIE BRELOKÓW ZBLIŻENIOWYCH (RFID)

Dla jednego zamka istnieje możliwość zaprogramowania aż 100 breloków.

Programowanie breloka odbywa się w sposób następujący:

• zdjąć pokrywę komory baterii (Rys. 8, Poz. 1) za pomocą specjalnego kluczyka dołączone- go do zestawu lub innego ostrego narzędzia,
• pojedyncze naciśnięcie przycisku "A" (Rys. 8, Poz. 9), spowoduje aktywację trybu kodowania, co zasygnalizowane zostanie przez diodę LED niebieską (ELH-62B9) lub zieloną (ELH-72B9),
• w ciągu 6 sekund zbliżyć do czytnika programowany brelok RFID, głośnik wygeneruje krótki dźwięk, dioda LED niebieska (ELH-62B9) lub zielona (ELH-72B9), będzie migać,
• chcąc zaprogramować większą ilość breloków RFID należy w odstępach nie dłuższych niż 6 sekund (w czasie błyskania niebieskiej diody LED) zbliżać do czytnika kolejne breloki.

6.2. PROGRAMOWANIE KODU DOSTĘPU

Modele szyldów ELH-72B9 oprócz czytnika breloków wyposażone są w klawiaturę numeryczną, pozwalającą na dostęp do zabezpieczonej strefy przy użyciu kodu cyfrowego (PIN). Po skompletowaniu całego zamka oraz podłączeniu zasilania można zaprogramować brełoki dostępu do współpracy z zamkiem (w sposób opisany w rozdziale 8.1) oraz zaprogramować dodatkowo kod cyfrowy. Istnieje możliwość zaprogramowania do 25 różnych cyfrowych kodów dostępu o długości 6-10 cyfr. Każdy kod w momencie programowania jak również zwalniania zamka należy zakończyć klawiszem krzyżyka („#’'). Programowanie kodów PIN odbywa się w sposób następujący:

• zdjąć pokrywę komory baterii (Rys. 8, poz. 1) za pomocą specjalnego kluczyka dołączonego do zestawu lub innego ostrego narzędzia,
• pojedyncze naciśnięcie przycisku "A" (Rys. 8, Poz. 9), spowoduje aktywację trybu kodowania, co zasygnalizowane zostanie przez zieloną diodę LED,
• w ciągu 6 sekund wprowadzić nowy kod dostępu, zakończyć wprowadzanie klawiszem krzyżyka („#”), głośnik wygeneruje krótki dźwięk, zielona dioda LED będzie migać,
• powtórzyć wprowadzony kod dostępu celem potwierdzenia operacji, zakończyć wprowadzanie klawiszem krzyżyka („#”), dłuższy dźwięk w głośniku i wygaśnięcie diody LED oznaczać będzie pomyślne zaprogramowanie kodu.

Po równoległym zaprogramowaniu breloków RFID oraz kodów cyfrowych, istnieć będzie możliwość alternatywnego dostępu do lokalu – przy użyciu kodu lub przy użyciu breloka.

Szyldy ELH-72B9 posiada aktywną funkcję blokady. Po 3 błędnych próbach wprowadzenia nieprawidłowego kodu dostępu, następuje automatyczna blokada zamka na okres ok. 3 minut. Stan ten można rozpoznać po braku dźwiękowej reakcji na wciśnięcie klawisza „#”.

Uwaga!

Fabrycznie zaprogramowany kod dostępu to "88888888". Po zaprogramowaniu przez użytkownika nowego kodu dostępu, kod fabryczny stanie się nieważny.

6.3. KASOWANIE BRELOKÓW ORAZ KODÓW

Aby w dowolnej wersji zamka wykasować z systemu breloki RFID lub kody dostępu należy uruchomić tzw. funkcję inicjalizacji zamka, która wykasowuje wszystkie wprowadzone wcześniej ustawienia. Funkcję inicjalizacji zamka przeprowadza się w sposób następujący:

• zdjąć pokrywę komory baterii (Rys. 8, Poz. 1) za pomocą specjalnego kluczyka dołączonego do zestawu lub innego ostrego narzędzia,
• wcisnąć i przytrzymać przez okres ok. 6 sekund przycisk oznaczony jako „C” (Rys. 8, Poz. 9), po czym głośnik wygeneruje dźwięk, a czerwona dioda LED zacznie świecić, w głośniczku powinien pojawić się drugi sygnał dźwiękowy,
• po usłyszeniu pierwszego sygnału z głośniczka, przycisk „C” należy zwolnić, diody LED czerwona i zielona lub niebieska (w zależności od modelu) będą migać naprzemiennie, dłuższy dźwięk w głośniku oznaczać będzie pomyślną inicjalizację ustawień zamka.

Uwaga!

Nie ma możliwości usunięcia pojedynczego breloka lub kodu.

1. SPECYFIKACJA TECHNICZNA

PARAMETR	ELH-62B9SILVER/ BRASS	ELH-72B9SILVER/ BRASS
Napięcie zasilania 6 V DC
Rodzaj zasilania Baterie alkaliczne (4 x AA 1,5V)	lub zasilacz DC 6V
Pobór prądu - czuwanie / praca 12 μA / 6,4 mA	16 μA / 72 mA
Maks. liczba użytkowników 100 breloków 100	breloków + 25 kodów
Przeznaczenie do drzwi lewe/ prawe
Materiał obudowy Stop cynku
Czas trwania impulsu zwalniającego ok. 5 sek. 5-900 sek.
Czytnik zbliżeniowy Unique 125 kHz
Maks. moc promieniowania czytnika zbliżeniowego	<5mW
Szyfrator Nie Mechaniczny
Bluetooth Nie
Maks. moc promieniowania nadajnika Bluetooth	Nie
Dopuszczalna wilgotność względna	<80%
Temperaturowy zakres pracy	-10°C ~ +45°C
Zalecane miejsce instalacji	wewnątrz pomieszczeń
Współczynnik ochrony	IP20
Maksymalne siły operacyjne działające na szyld	siła zamykająca lub siła potrzebna do rozpoczęcia ruchu skrzydła		10 N
	okucia poruszane dłonią	moment maksymalny (Nm)	1 Nm
		siła maksymalna	10 N
Wymiary szyldu zewnętrznego (W x SZ x G)	200 x 74 x 76 mm
Wymiary szyldu wewnętrznego (W x SZ x G)	200 x 74 x 65 mm
Waga netto	1750 g

Uwaga: Producent zastrzega sobie możliwość dokonania zmian parametrów technicznych bez uprzedzenia
