Typ produktu	Domofon
Model	MAC-D
Marka	Cyfral
Wymiary (szer. × wys. × gł.)	90 × 140 × 20 mm
Waga	150 g
Zasilanie	12 V DC
Pobór mocy	3 W
Funkcje podstawowe	Komunikacja audio, otwieranie drzwi, przycisk wywołania
Zakres temperatur pracy	0°C – 40°C
Materiał obudowy	Tworzywo ABS
Kolor	Biały
Montaż	Natynkowy (w zestawie kołki i wkręty)
Długość przewodu	0,5 m
Kompatybilne urządzenia	Unifony Cyfral serii MAC
Konserwacja	Przecierać suchą, miękką szmatką
Bezpieczeństwo	Zasilanie niskim napięciem, klasa ochronności III
Gwarancja	2 lata
Kraj pochodzenia	Rosja

Często zadawane pytania - MAC-D Cyfral

Jak podłączyć domofon Cyfral MAC-D?

Podłączenie wymaga podłączenia przewodów do unifonu i zasilacza 12V DC. Schemat podłączenia znajduje się w instrukcji. Należy zachować polaryzację.

Jakie napięcie jest potrzebne do zasilania?

Domofon wymaga zasilania 12V DC. Można użyć zasilacza impulsowego lub transformatora z prostownikiem.

Co zrobić, gdy nie słychać rozmówcy?

Sprawdź głośność – regulacja znajduje się z boku obudowy. Upewnij się, że mikrofon nie jest zasłonięty. Jeśli problem persists, sprawdź połączenia.

Jak wyregulować głośność rozmowy?

Głośność reguluje się pokrętłem oznaczonym VOL na bocznej ściance urządzenia.

Czy domofon można zamontować na zewnątrz?

Urządzenie przeznaczone jest do montażu wewnątrz budynku. Nie jest wodoszczelne, więc nie należy instalować go na zewnątrz bez dodatkowej osłony.

Jak otworzyć drzwi za pomocą domofonu?

Naciśnij przycisk OTWIERANIE (oznaczony symbolem klucza) na panelu przednim. Usłyszysz sygnał potwierdzenia.

Co oznacza migająca dioda na urządzeniu?

Migająca dioda LED sygnalizuje połączenie przychodzące lub tryb czuwania. Jeśli dioda nie świeci, sprawdź zasilanie.

Jak czyścić domofon Cyfral MAC-D?

Użyj suchej, miękkiej szmatki. Nie stosuj agresywnych detergentów ani wody, aby uniknąć uszkodzenia elektroniki.

Gdzie kupić części zamienne?

Części zamienne (np. mikrofon, głośnik) są dostępne u autoryzowanych dystrybutorów Cyfral lub w serwisie producenta.

Jak zresetować domofon do ustawień fabrycznych?

Odłącz zasilanie na 10 sekund, a następnie podłącz ponownie. Urządzenie uruchomi się z ustawieniami domyślnymi.

INSTRUKCJA OBSŁUGI MAC-D Cyfral

1. Trójpozycyjny przełącznik głośności dzwonka:

2. wysoki poziom dzwonka

3. średni poziom dzwonka
4. dzwonek wyłączony
5. Pole adresowe - zwory do ustawienia unikalnego numeru unifonu w systemie.
6. Złącze dodatkowego przycisku wielofunkcyjnego.
7. Dioda LED świecąca podczas dzwonienia.

ADRESOWANIE UNIFONU CYFROWEGO

W systemie magistrali dwuprzewodowej, w którym unifony dotączane mogą być w dowolnym miejscu magistrali, oczywście z zachowaniem odpowiedniej biegunowości, każdy unifon musi mieć swój unikalny adres. Adres ten jest określany ustawieniem zwór w polu NUMER UNIFONU.

W polu tym znajduj się osiem zwór, każda z nich ma przypisaną wartość: 1, 2, 4, 8, 16, 32, 64, 128.

Numery unifonów w systemie zawierają się w przedziale od 1 do 255. Każdy z tych numerów można ustawić poprzez zsumowanie podanych powyżej wartości.

Założenie zwory na kołki przy danej wartości powoduje dodanie jej do ustawlanego numeru.

Przykłady:

Numer unifonu 5:

Zakładamy zwory o wartościach: 1 i 4:

1 + 4 5

Numer unifonu 153:

Zakładamy zwory: 1, 8, 16, 128:

1 + 8 + 16 + 128 153

Numer unifonu 96:

Zakładamy zwory: 32, 64:

32 + 64 => 96

ZWORY ZW1-ZW6

Zwory są ustawione fabrycznie dla systemów cyfrowych CYFRAL.

OPCJONALNY PRZYCISK WIELOFUNKCYJNY

Przycisk dodatkowy wielofunkcyjny służy do podłączenia dodatkowych urządzeń (wyłączniki światła, sterowanie bramą, itp.) Jest on niezależny od systemu domofonowego i jest zwykłym przyciskiem zwiernym.

Maksymalne obciążenie: 200mA 12V AC/DC

-6-

Zapraszamy do obejrzenia filmów instruktażowych na naszym kanale w serwisie www.youtube.pl

W przypadku kłopotów z montażem, lub niewłaściwą pracą aparatu prosimy o kontakt telefoniczny z działem serwisu firmy tel. [phone] lub 531 662 514

Producent:

CYFRAL Chabelska i Wspólnicy S.J.

ul. Konstantynowska 62/70

95 - 100 ZGIERZ

tel. [phone] serwis: 426399877 lub 531 662 514

e-mail: [e-mail] www.cyfral.pl

Ten symbol oznacza, że produkt został wprowadzony na rynek po dniu 13.08.2005r oraz, że zużyte urządzenie elektryczne lub elektroniczne nie może

być składowane, wyrzucone wraz z innymi odpada-

mi pochodzącymi z gospodarstw domowych.

Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyclingiem odpadów.

CYFRAL nr rej. BDO: 000006795

CYFRAL®

APARAT DOMOFONOWY

MAC-D

Jest nam niezmiernie miło, że zdecydowaliście się Państwo na zakup aparatu domofonowego typu MAC. Wierzymy, że dobra jakość i funkcjonalność naszego produktu spełni Państwa oczekiwania.

UWAGA:

Aparat zapewnia prawidłowe działanie w systemach cyfrowych CC-2000 firmy CYFRAL.

ELEMENTY FUNKCYJNE APARATU

Na poniższym rysunku przedstawiono rozmieszczenie podstawowych elementów funkcyjnych aparatu.

1. Przycisk otwierania zaczepu elektromagnetycznego.
2. Przełącznik regulacji sygnału wywołania, którego poziom głośności można ustawić w pozycji:
3. HIGH - głośno (góra)
4. LOW - cicho (środek)
5. OFF - wyłączony (dół)
6. Optyczna sygnalizacja wywołania diodą LED.
7. Przycisk wielofunkcyjny - sterowanie pracą innych urządzeń (uruchomienie sterowania bramy, oświetlenia, dodatkowy dzwonek, itp.)

-3- -4-

MONTAŻ APARATU

Przed montażem i konfiguracją holder unifonu (podstawa) musi zostać otworzony.

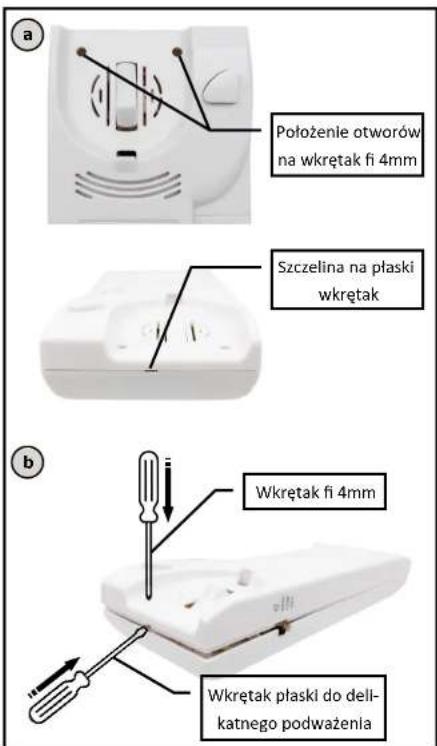

Aby zdemontować pokrywę należy umieścić w otworze wkrętak fi 4mm na głębokość 15mm aż zaczep się zwolni, czynność powtarzamy w kolejnym otworze, jednocześnie płaski wkrętak umieszczamy w szczelinie (pokazanej na rysunku poniżej) w celu delikatnego podważenia, po czym oddzielamy pokrywę od podstawy unifonu.

Po demontażu pokrywy holdera unifonu przewody instalacyjne „+” UNIFONU i GND przychodzące z centrall należy po przełożeniu ich przez otwór obudowy podłączyć do zacisków oznaczonych odpowiednio L+ i L- zgodnie z następnym rysunkiem, na którym pokazane zostało też rozmieszczenie ważniejszych elementów regulacyjnych i funkcyjnych.

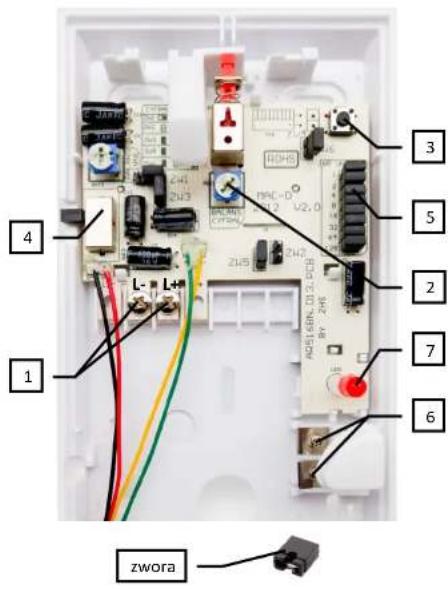

ELEMENTY REGULACYJNE UNIFONU

1. Zaciski do podłączenia linii unifonu przychodzącej z centrali.
2. Potencjometr regulacji efektu antylokalnego—fabrycznie ustawiany na minimum szkodliwych sprzężeń akustycznych pomiędzy mikrofonem i głośnikiem słuchawki unifonu.
3. Przycisk otwierania zamka.
