INSTRUKCJA OBSŁUGI KZ-1 Cyfral
Moduł Komutatora Zaczepów KZ-1 jest przeznaczony do cyfrowych systemów domofonowych Cyfral. Projektując instalację domofonową składającą się paneli nadrzędnych zachodzi potrzeba wysterowania dodatkowych elektrozaczepów. KZ-1 realizuje funkcję sterownika elektrozaczepu, zasilacza prądu stałego dla elektroniki panelu, jak i obsługę przycisku opuszczania posesji z regulowanym czasem otwarcia. Całość mieści się w obudowie panelu.
Rys. 1 Widok płytki modułu komutatora zaczepów KZ-1
2. OPIS ZŁĄCZ
- COMM – Komunikaja cyfrowa SerA, SerB, podłączamy bezpośrednio do płytki panelu, równolegle z przewodami przychodzącymi z centrali.
- PANEL – Zasilanie płytki panelu, ZAS+, GND. Panel jest zasilany prądem stałym z płytki komutatora. Podłączamy do płytki panelu.
- AC – Zasilanie płytki komutatora, pądem zmiennym. 11,5V AC 0,8A. Zasilacz bezwzględnie musi być wyposażony w zabezpieczenie przeciwzawarciowe.
- ZACZEP – Elektrozaczep prądu zmiennego, 12V, 500mA max.
- WZ – Przycisk opuszczania posesji.
3. FUNKCJE
- Aktywny kanał elektrozaczepu. Wybieramy go ustawiając odpowiednie sekcje przełącznika DIPswitch umieszczonego na płytce komutatora. Numer jest suma poszczególnych przełączników ustawionych w pozycję „on”. Kanały jakie możemy ustawić w systemie to 4,5,6,7. Np dla kanału „7” należy ustawić jak na ilustracji poniżej 1+2+4

- Regulacja czasu otwarcia z przycisku opuszczania posesji. Czas jest domyślnie ustawiony na 4s. Możemy go jednak zmieniać w zakresie 3-10s. Należy w tym celu wybrać kombinację przełącznika, która daje czas równy (3 + kombinacja przełącznika)sekund. Np nastawa jak na obrazku powyżej daje czas równy 10sekund. Następnie nacisnąć i przytrzymać przycisk PROG, zgaśnie dioda STATUS, trzymać należy ok 3s, aż do momentu jej błyśnięcia. Następnie należy ponownie ustawić aktyny kanał zaczepu.
- Komutator jako zasilacz prądu stałego. Płytka KZ-1 realizuje zasilacz dla płytki panelu cyfrowego. W takim układzie nie należy podłączać zasilania ZAS+ przychodzącego z centrali cyfrowej.

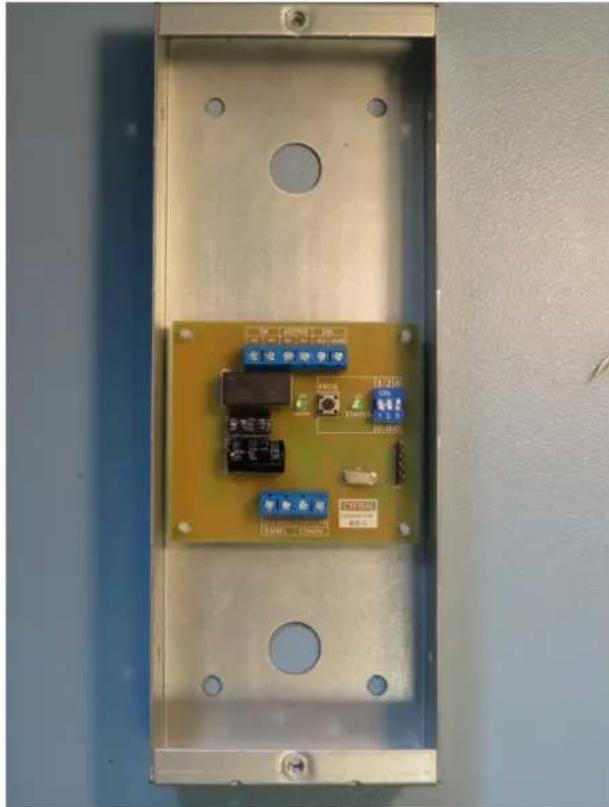

- Płytka komutatora zaprojektowana została z myślą o montażu w obudowie panelu cyfrowego, tak aby całość tworzyła spójny blok bez dodatkowych okablowań i zasilaczy. Poniżej zdjęcie zamontowanej płytki w obudowie podtynkowej panelu PC-3000

- Aktywny kanał zaczepu MUSI być zgodny z kanałem zaczepu ustawionym w współpracującym panelu. Np ustawiony kanał nr7 będzie współpracował tylko z panelem ustawionym jako panel typu 7, bądź specjalny z ustawionym zaczepem nr 7.
- Po każdorazowej regulacji czasu otwarcia należy ustawić aktywny kanał zaczepu.
- Czas otwarcia przychodzący jako rozkaz z centrali (otwieranie kodem, brelokiem, unifonem) jest niezależny od czasu ustawionego w pamięci komutatora.
DANE TECHNICZNE URZADZENIA
- napięcie zasilania 230 V AC / 11,5V AC
- częstotliwość 50 Hz
- średni pobór mocy urządzenia 0,5W
- współpracujący zaczep 12V AC / 500mA max
ŻYCZYMY PRZYJEMNEGO UŻYTKOWANIA!
PRODUCENT:
CYFRAL CHABELSKA I WSPÓLNICY SP.J.
UL. Konstantynowska 62/70 95 - 100 ZGIERZ
TEL. (42) 639 98 70
FAX. (42) 639 98 77
MAIL: info@cyfral.pl
WWW: www.cyfral.pl
- Zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami
