INSTRUKCJA OBSŁUGI 15G450 Verto
Instrukcja obsługi brony chwastownika z długim uchwytem

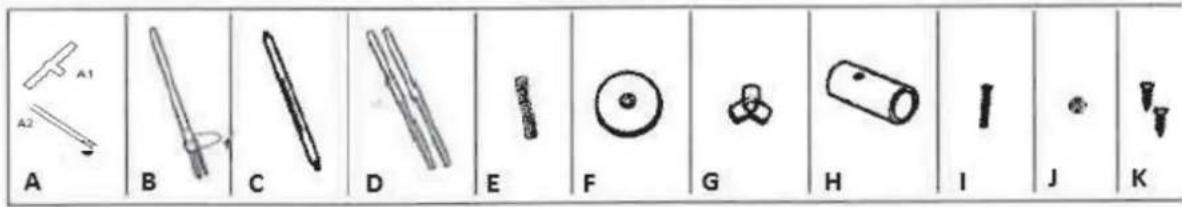

Części
A. Uchwyt w kształcie litery T (A1: Uchwyt z tworzywa sztucznego)
A2: Rura aluminiowa)
B. Rurka z 3 czopami
C. Rura wyrzutnika szczelinowego
D. Rurki wyrzutnika x2
E. Sprężyna
F. Zaokrąglona nasadka
G. Nasadka wyrzutnika
H. Plastikowa tuleja
I. Śruba 1" (długość)
J. Nakrętka sześciokątna
K. (x2) Śruby 3/'' (długość)

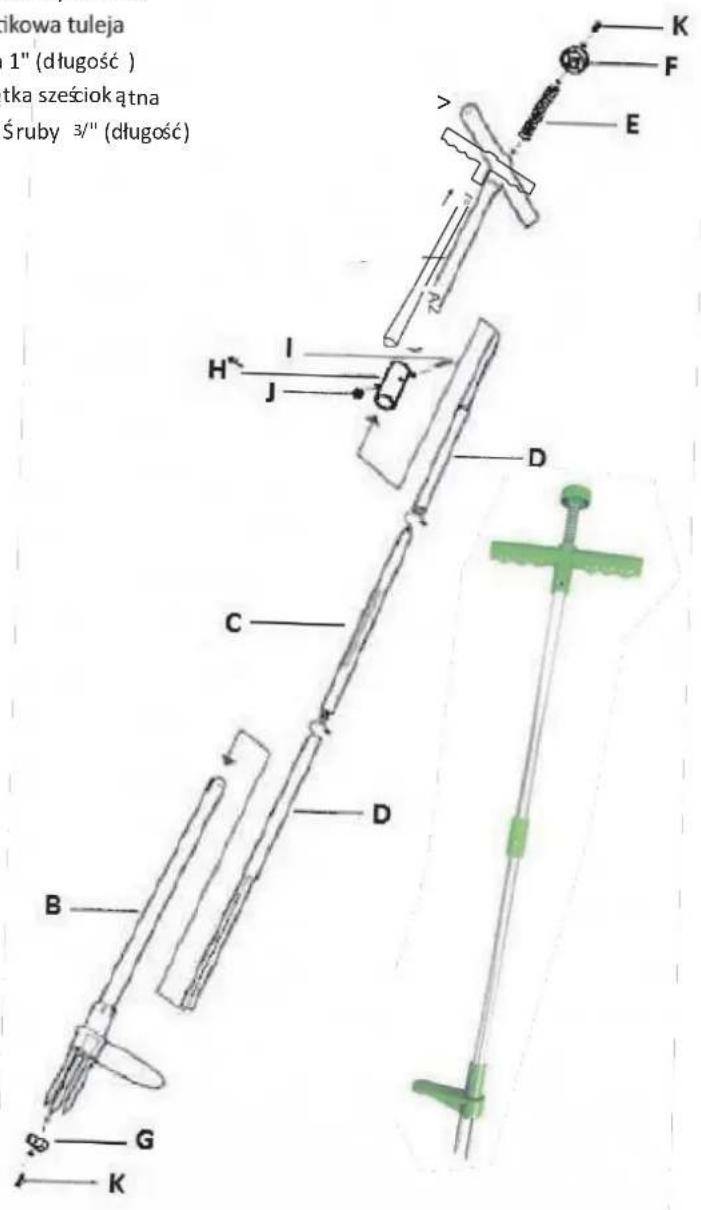

- Umieść A2 (aluminiową rurkę) w A1 (plastikowy uchwyt), tworząc uchwyt w kształcie litery T.
- Wkręć rurkę wyrzutnika (D) w każdy koniec szczelinowej rurki wyrzutnika (C). Upewnij się, że strzałki wytłoczone na końcach pokrywają się.
- Rurka wyrzutnika (C) ma wytloczone litery na każdym końcu (A i B). Włóż rurki wyrzutnika do uchwytu w kształcie litery T (A), wkładając najpierw literę B. Upewnij się, że szczelina na szczelinowej rurce wyrzutnika (C) jest skierowana w tym samym kierunku, co otwory na śruby na końcu rurki uchwytu w kształcie litery T.
- Nasuń sprężynę (E) na górną część rurki wyrzutnika (koniec uchwytu w kształcie litery T).
- Nasuń zaokrągloną nasadkę (F) na górną część rurki wyrzutnika. Zabezpiecz zaokrągloną nasadkę, wkręcając śrubę %" (długość) śruby (K) przez środek zaokrąglonej nasadki do rurki wyrzutnika.
-
Nasuń plastikową tuleję (H) na rurkę wyrzutnika (po przeciwnej stronie niż zaokrąglona nasadka) na uchwyt w kształcie litery T. Upewnij się, że koniec z szerszymi szczelinami (wewnątrz tulei) jest włóżony jako pierwszy.
-
Nasuń 3-zębną rurkę (B) na rurkę wyrzutnika i punkt połączenia uchwytu w kształcie litery T. Upewnij się, że szczeliny (po
przeciwnej stronie niż bolce) na 3-zębna rurka zrówna się ze ściśniętymi bokami rurki w punkcie połączenia uchwytu w kształcie litery T.
- Nasuń plastikową tuleję na punkt połączenia uchwytu w kształcie litery T i rurki z trzema bolcami. Upewnij się, że otwory są wyrównane po obu stronach.
- Włóż nakrętkę sześciokątną (J) do plastikowej tulei (do otworu w kształcie sześciokąta). Przytrzymaj nakrętkę sześciokątną jedną ręką, wkręcając śrubę 1" (długość) (I) (przez plastikową tuleję, uchwyt w kształcie litery T i rurkę z trzema bolcami) w nakrętkę sześciokątną z przeciwnego końca.
Uwaga:
- Ten produkt nie jest zabawką; należy trzymać go z dala od dzieci.
- Należy zachować ostrożność, aby uniknąć obrażeń podczas korzystania z brony chwastownika z długim uchwytem. Używać wyłącznie do usuwania chwastów.
- Nie używaj urządzenia do usuwania zabrudzeń.
Instrukcja obsługi:
Aby uzyskać najlepsze rezultaty, zwilż glebę przed użyciem brony chwastownika z długim uchwytem.

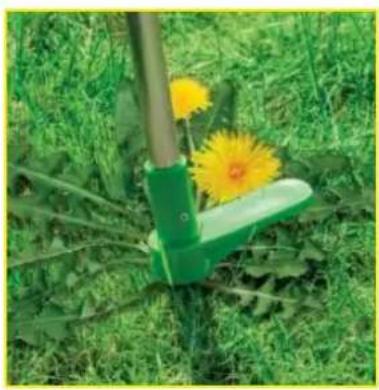

Wcisnąć bronę chwastownik w ziemię

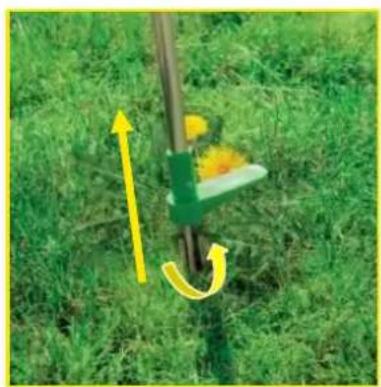

Przekręć chwastownik, aby go chwyci, a następnie podnieść
WCIŚNIJ W DÓŁ
- Wszystkie opakowania, papier, kartony, plastik i plastikowe torby należy utylizować zgodnie z lokalnymi przepisami dotyczącymi recyklingu.
- Po zakończeniu okresu użytkowania produktu należy go zutylizować w autoryzowanym punkcie recyklingu.

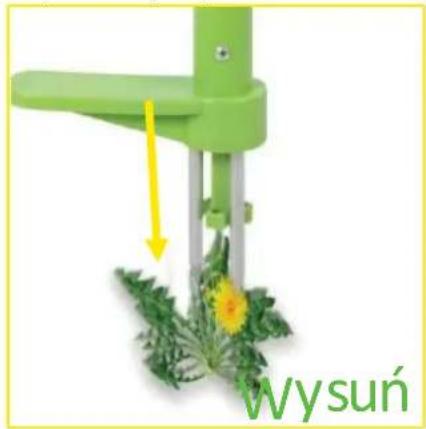

Naciśnij zaokrągloną nasadkę, aby zwolnić
