INSTRUKCJA OBSŁUGI SLIM ADA-03C4 Cyfral

1. Trójpozycyjny przełącznik głośności dzwonka:

2. wysoki poziom dzwonka

3. średni poziom dzwonka
4. dzwonek wyłączony
5. Regulacja czułości mikrofonu
6. zwora założona – wysoka czułość
7. zwora zdjęta – czułość obniżona

Fabrycznie aparat ustawiony jest na wysoką czułość mikrofonu – w przypadku zbyt wysokiego poziomu dźwięku w panelu zewnętrznym zworę należy zdjąć.

W przypadku kłopotów z montażem, lub niewłaściwą pracą aparatu prosimy o kontakt telefoniczny z działem serwisu firmy tel. [phone] lub 531 662 514

Producent:

CYFRAL Chabelska i Wspólnicy S.J.

ul. Konstantynowska 62/70

95 - 100 ZGIERZ

tel. [phone] serwis: 426399877 lub 531 662 514

e-mail: [e-mail] www.cyfral.pl

Ten symbol oznacza, że produkt został wprowadzony na rynek po dniu 13.08.2005r oraz, że zużyte

urządzenie elektryczne lub elektroniczne nie może

być składowane, wyrzucone wraz z innymi odpada-

mi pochodzącymi z gospodarstw domowych.

Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyclingiem odpadów.

CYFRAL nr rej. BDO: 000006795

CE

CYFRAL®

APARAT DOMOFONOWY

SLIM

Jest nam niezmiernie miło, że zdecydowaliście się Państwo na zakup aparatu domofonowego typu SLIM. Wierzymy, że dobra jakość i funkcjonalność naszego produktu spełni Państwa oczekiwania.

UWAGA:

Aparat zapewnia prawidłowe działanie w systemach analogowych CYFRAL opartych na centralach typu TD-3, TD4, TD-6 oraz systemach cyfrowo-analogowych CC-1000, CC-1500, CC-1550, COSMO.

ELEMENTY FUNKCYJNE APARATU

Na poniższym rysunku przedstawiono rozmieszczenie podsta wowych elementów funkcyjnych aparatu.

1. Przycisk otwierania zaczepu elektromagnetycznego.

2. Przełącznik regulacji sygnału wywołania, którego poziom głośności można ustawić w pozycji:

3. HIGH - głośno (góra)

4. LOW - cicho (środek)
5. OFF - wyłączony (dół)

-3- -4-

MONTAŻ APARATU

Przed montażem i konfiguracją holder unifonu (podstawa) musi zostać otworzony.

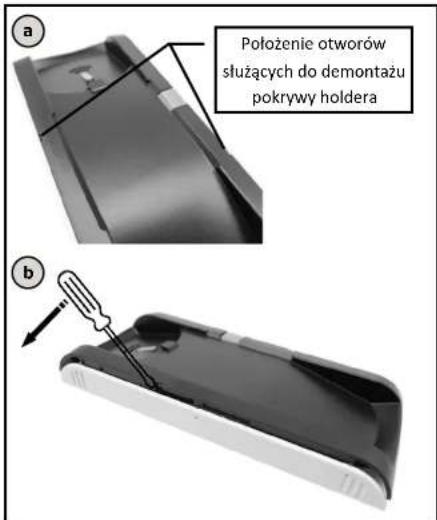

Aparat domofonowy SLIM charakteryzuje się łatwym demontażem holdera aparatu, którego dwie części pokrywy połączone są ze sobą plastikowymi zaczepami. Aby zdemontować pokrywę należy umieścić płaski wkrętak w dowolnym z otworów wskazanych na rysunku poniżej i podważyć delikatnie pokrywę aż wyskoczy z podstawy, następnie powtórzyć podważanie w pozostałym otworze.

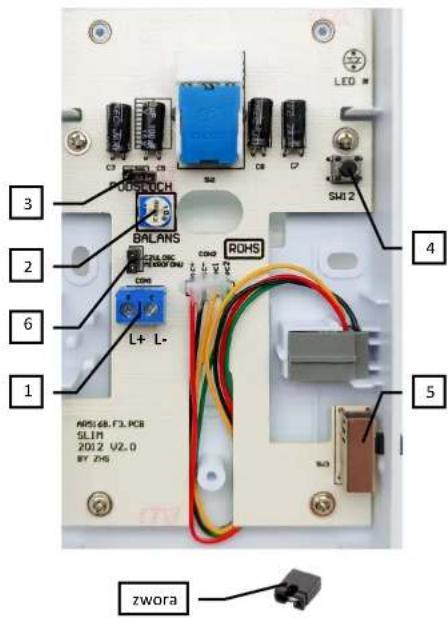

Po demontażu pokrywy holdera unifonu przewody instalacyjne „+” UNIFONU i GND przychodzące z central należy po przełożeniu ich przez otwór obudowy podłączyć do zacisków oznaczonych odpowiednio L+ i L- zgodnie z następnym rysunkiem, na którym pokazane zostało też rozmieszczenie ważniejszych elementów regulacyjnych i funkcyjnych.

ELEMENTY REGULACYJNE UNIFONU

1. Złącze do podłączenia linii unifonu przychodzącej z centrali.
2. Potencjometr regulacji efektu antylokalnego—fabrycznie ustawiany na minimum szkodliwych sprzęń akustycznych pomiędzy mikrofonem i głośnikiem słuchawki unifonu.
3. Złącze - jumper - zwarcie zworą przekształca unifon z wersji bez podstuchu na wersję z podstłuchem, szczególnie przydatną w instalacjach w domkach jednorodzinnych, gdzie podstuch wejścia, jak również pełna aktywność unifonu po zdjęciu słuchawki z uchwytu, bez konieczności wcześniejjszego jego wywołania, może być pożądana.
4. Przycisk otwierania zamka.
