Typ produktu	Router bezprzewodowy
Marka	ZTE
Model	T5400
Standard Wi-Fi	802.11 a/b/g/n/ac/ax
Pasmo częstotliwości	2,4 GHz i 5 GHz
Maksymalna moc RF	2,4 GHz: < 20 dBm; 5 GHz: < 23 dBm
Funkcja sieci mesh	Tak, z kompatybilnymi urządzeniami
Zarządzanie przez przeglądarkę	Tak, przez domyślny adres IP i hasło z etykiety
Aplikacja mobilna	ZTELink (do pobrania przez kod QR)
Interfejsy	4x LAN, 2x WAN/LAN (w tym jeden jako WAN), WPS, NFC, zasilanie, RESET
Wskaźniki LED	Dioda wielokolorowa (czerwony/biały) sygnalizująca stan urządzenia
Zasilanie	Zewnętrzny zasilacz sieciowy (oryginalny)
Temperatura pracy	Od -20°C do +55°C
Temperatura przechowywania	Od -40°C do +70°C
Wilgotność względna	5% do 95%
Czyszczenie	Antystatyczną ściereczką, wyłączyć urządzenie przed czyszczeniem
Bezpieczeństwo	Nie używać w pobliżu wody, źródeł ciepła, urządzeń medycznych; zachować odległość min. 20 cm od ciała
Kraj pochodzenia	Chiny (ZTE Corporation)
Certyfikaty	CE, zgodność z dyrektywą 2014/53/UE, RoHS, WEEE

Często zadawane pytania - T5400 ZTE

Jak podłączyć urządzenie ZTE T5400?

Podłącz kabel sieciowy do portu WAN/LAN4 routera, a drugi koniec do gniazda LAN routera 5G/LTE lub gniazda sieci szerokopasmowej. Następnie podłącz oryginalny zasilacz i włącz urządzenie.

Jak połączyć się z Wi-Fi w routerze ZTE T5400?

Sprawdź etykietę na spodzie urządzenia, aby poznać domyślny SSID i hasło. Na swoim urządzeniu wybierz tę sieć i wprowadź hasło.

Jak zarządzać ustawieniami routera?

Otwórz przeglądarkę i wpisz domyślny adres IP z etykiety urządzenia. Zaloguj się przy użyciu domyślnego hasła. Na stronie zarządzania możesz zmienić SSID, hasło i inne ustawienia.

Co to jest sieć mesh i jak ją skonfigurować?

Funkcja Wi-Fi Mesh pozwala rozszerzyć zasięg sieci. Aby skonfigurować, zaloguj się do panelu zarządzania, kliknij ikonę sieci mesh i postępuj zgodnie z instrukcjami. Sieć mesh można utworzyć tylko z kompatybilnymi urządzeniami.

Jak korzystać z aplikacji ZTELink?

Zeskanuj kod QR z instrukcji lub opakowania, aby pobrać aplikację. Połącz smartfon z siecią Wi-Fi routera, uruchom aplikację i zaloguj się przy użyciu domyślnego hasła z etykiety.

Co oznaczają wskaźniki LED na routerze?

Miganie na czerwono: uruchamianie lub przywracanie ustawień fabrycznych. Świecenie na czerwono: brak połączenia WAN. Miganie na biało: aktywacja WPS lub tworzenie sieci mesh. Świecenie na biało: połączenie WAN jest aktywne.

Jak przywrócić ustawienia fabryczne ZTE T5400?

Naciśnij i przytrzymaj przycisk RESET przez około 3 sekundy. Urządzenie zrestartuje się i przywróci ustawienia domyślne.

Co zrobić, gdy nie ma połączenia z internetem?

Sprawdź ustawienia sieci, odczekaj 1-2 minuty, aż urządzenie się uruchomi. Upewnij się, że kabel WAN jest prawidłowo podłączony. Sprawdź wskaźniki LED – jeśli świecą na czerwono, oznacza to problem z połączeniem WAN.

Jakie są środki ostrożności podczas użytkowania?

Nie używaj urządzenia w pobliżu wody ani źródeł ciepła. Zachowaj odległość co najmniej 20 cm od ciała. Nie rozmontowuj urządzenia. Używaj tylko oryginalnego zasilacza. Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.

Jak czyścić router ZTE T5400?

Użyj antystatycznej ściereczki. Nie stosuj chemicznych ani ściernych środków czyszczących. Przed czyszczeniem wyłącz urządzenie.

INSTRUKCJA OBSŁUGI T5400 ZTE

Pierwsze kroki z urządzeniem

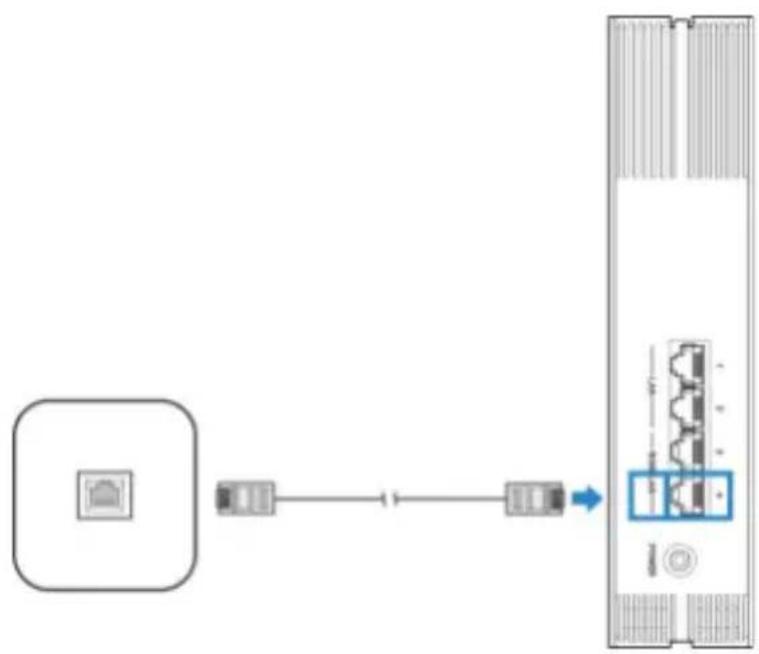

1 Podłączanie urządzenia

Przy użyciu kabla sieciowego podłącz port WAN/LAN4 routera:

• do portu sieciowego RJ45-1 LAN-IN w zasilaczu PoE urządzenia ODU;
• lub do gniazda LAN routera 5G/LTE
• lub do gniazda sieci szerokopasmowej.


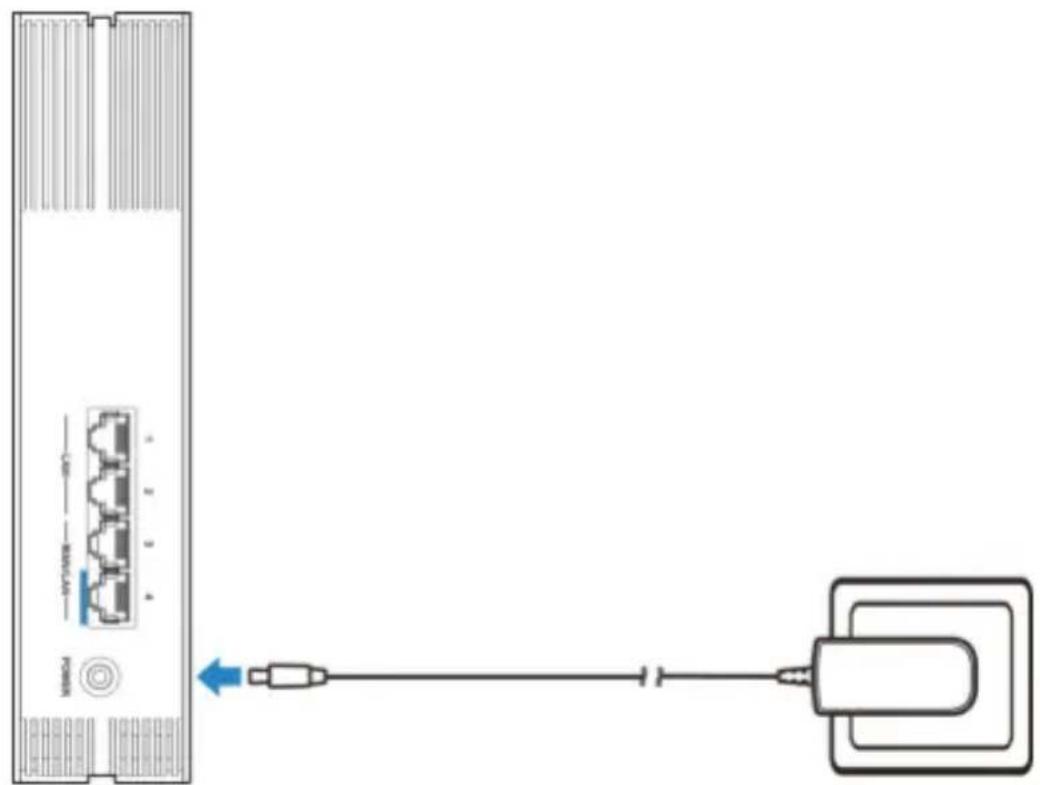

2 Włączanie urządzenia

Podłącz oryginalny zasilacz do urządzenia. Urządzenie włączy się i automatycznie połączy się z Internetem.

3. Łaczenie z Internetem

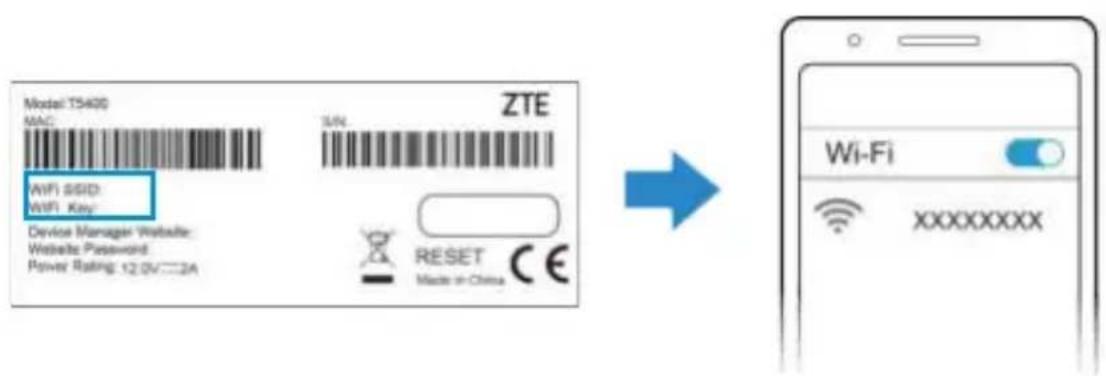

Wi-Fi: Z etykiety znajdującej się na spodzie urządzenia, odczytaj domyślny identyfikator SSID sieci Wi-Fi i hasło. Następnie połącz się z siecią Wi-Fi wykorzystując urządzenie wspierające łączność Wi-Fi. Po udanym uwierzytelnieniu, urządzenie powinno uzyskać dostęp do Internetu

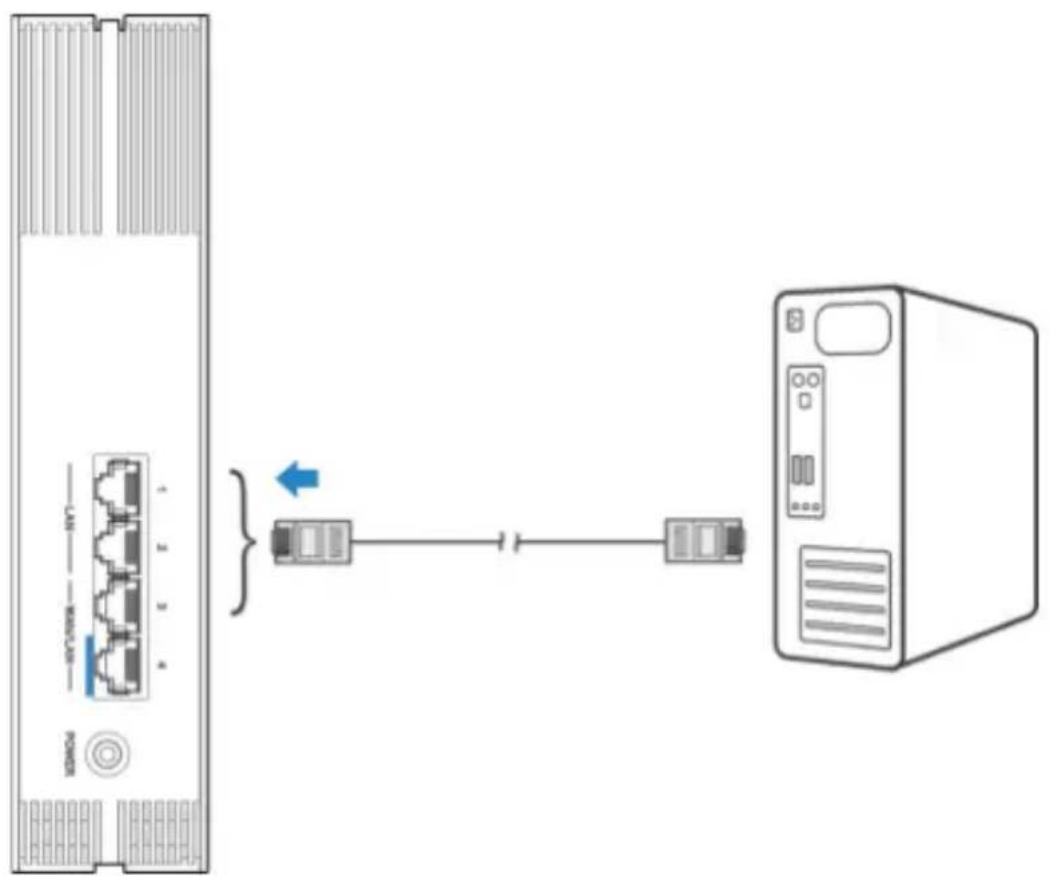

Kabel sieciowy (RJ45): Podłącz kabel Ethernet (RJ45) do portu LAN w komputerze a następnie do portu LAN (lub LAN/WAN) w routerze.

Zarządzanie urządzeniem

W celu zarządzania ustawieniami urządzenia użyj przeglądarki internetowej i zaloguj się na stronie administratora.

1. Znajdź etykietę, znajdująca się na spodzie urządzenia, aby poznać domyślny adres IP oraz hasło strony internetowej zarządzania.

1. Włącz przeglądarkę internetową i wprowadź adres IP strony administratora na pasku adresu.
2. Wprowadź hasło, a następnie kliknij Zaloguj się.
3. Po otwarciu strony zarządzania możesz zmienić identyfikator SSID sieci Wi-Fi, hasło i inne ustawienia.

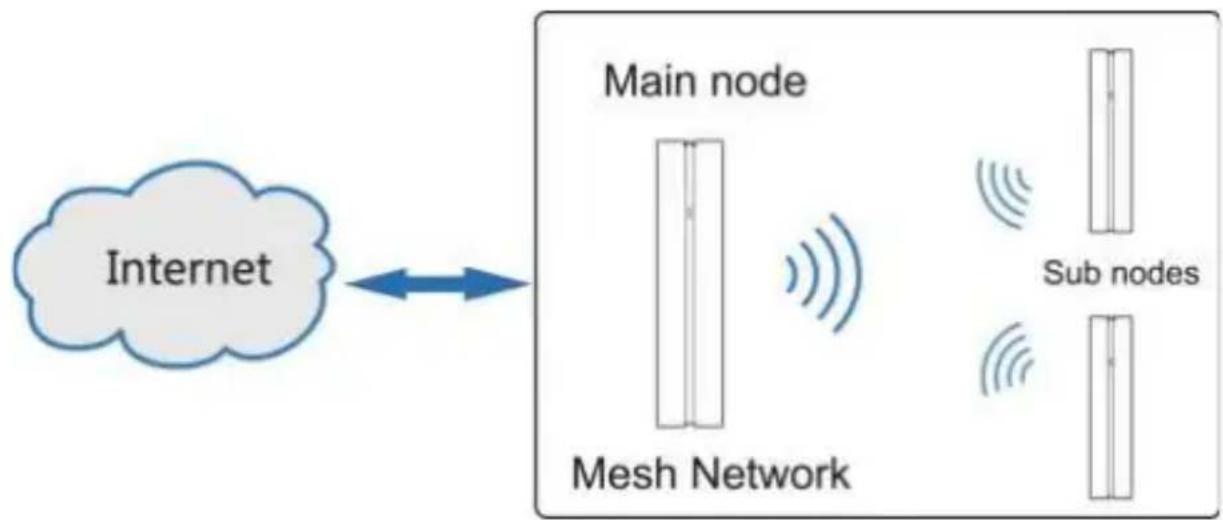

Funkcja sieci mesh

Twoje urządzenie obsługuję funkcję Wi-Fi Mesh. Możesz utworzyć sieć Wi-Fi Mesh, aby zwiększyć zasięg domowej sieci Wi-Fi i zapewnić bezproblemowy dostęp do internetu, niezależnie od miejsca w domu.

Sieć mesh można utworzyć tylko z innymi kompatybilnymi urządzeniami.

Aby ustawić sieć mesh:

1. Zaloguj się na stronie internetowej zarządzania.
2. Kliknij ikonę sieci mesh
3. Postępuj zgodnie z instrukcjami, aby utworzyć sieć mesh.
4. Sieć mesh jest gotowa.

Używanie aplikacji ZTELink

Aplikacja ZTELink to szybki i łatwy sposób zarządzania urządzeniem.

1. Aby pobrać aplikację ZTELink, zeskanuj kod QR.

1. Połącz przez sieć Wi-Fi smartfon z urządzeniem
2. Uruchom aplikację ZTELink i zaloguj się do niej za pomocą domyślnego hasła do strony administratora wydrukowanego na etykiecie.

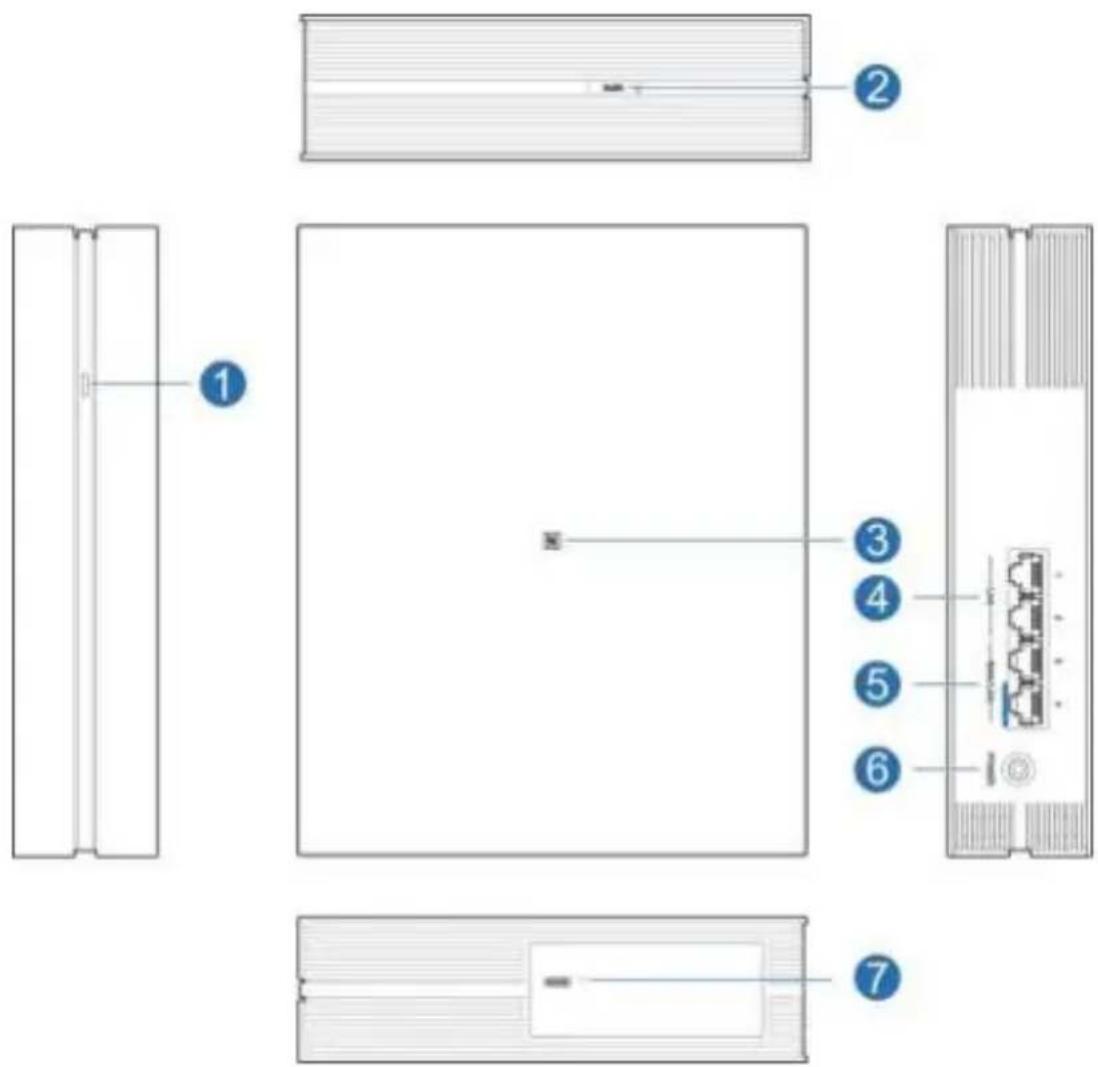

Wskaźniki świetlne i interfejsy

1	Dioda LED Miga na czerwono:Trwa uruchamianie urządzenia.Trwa przywracanie urządzenia do ustawień fabrycznych.Świeci na czerwono: Sieć WAN nie jest podłączona.Miga na biało:Trwa aktywacja WPS.Trwa tworzenie sieci mesh.Świeci na biało: Sieć WAN jest podłączona.Wył.: Zasilacz nie jest podłączony.
2	Przycisk WPS Naciśnij i przytrzymaj przez ok. 2 sekundy, aby włączyć funkcję WPS lub utworzyć sieć mesh.
3	Obszar NFC Aby połączyć z siecią Wi-Fi urządzenia telefon obsługujący technologięNFC bez wprowadzania hasła, postępuj zgodnie z instrukcjami wyświetlanymi na telefonie.
4	Porty LAN Połącz z komputerem.
5	Porty WAN/LAN	WAN/LAN4: Podłącz do sieci WAN w trybie jednego połączenia WAN.WAN/LAN3: Jeśli chcesz użyć dwóch połączeń WAN, włącz tryb Multi WAN na stronie internetowej zarządzania, a następnie podłącz drugą sieć WAN do portu WAN/LAN3.
6	Gniazdo zasilania	Podłącz do oryginalnego zasilacza.
7	RESET Naciśnij i przytrzymaj przez około 3 sekundy, aby przywrócić ustawienia fabryczne w urządzeniu.

Rozwiązywanie problemów

Problemy z połączeniem internetowym

Objawy Możliwe problemy/rozwiązania
Nie można połączyć się z Internetem.	Sprawdź ustawienia sieci.Odczekaj 1–2 min, aż urządzenie zainicjuje połączenie.Sprawdź wskaźniki sieci.
Nie mogę otworzyć strony internetowej zarządzania.	Wprowadź poprawny adres IP. Przeczytaj etykietę na urządzeniu w celu znalezienia domyślnego adresu IP.Używaj tylko jednej karty sieciowej w komputerze PC.Nie korzystaj z serwera pośredniczącego (proxy).Wyłącz w telefonie automatyczne przełączenie na sieć komórkową.Wyczyść pamięć cache przeglądarki lub spróbuj w trybie „incognito”

Objawy Możliwe problemy/rozwiązania

Nie można nawiązać połączenia Wi-Fi pomiędzy urządzeniem a komputerem.

Upewnij się, że funkcja Wi-Fi jest włączona.Odśwież listę sieci i wybierz właściwy identyfikator SSID.Sprawdź adres IP, przejdź do okna właściwości protokołu internetowego (TCP/IP) i upewnij się, że komputer może automatycznie pobierać adres IP.Po podłączeniu urządzenia wprowadź poprawny klucz (hasło Wi-Fi).

Inne

Objawy Możliwe problemy/rozwiązania
Problemy z hasłami.	Przeczytaj etykietę, aby poznać domyślne hasła.Jeśli hasła te zostały zmienione na inne, których nie pamiętasz, przywróć fabryczne ustawienia domyślne urządzenia.
Nie mogę utworzyć sieci mesh.	Zapoznaj się z czynnościami przedstawionymi na stronie internetowej zarządzania.Przywróć ustawienia fabryczne urządzenia i spróbuj ponownie.
Nie mogę użyć funkcjiWPS do podłączania innych urządzeń do mojego urządzenia.	Zaloguj się na stronie internetowej zarządzania, dokończ szybkie ustawienia i spróbuj ponownie.

Uzyskiwanie dalszej pomocy

Pomoc uzyskasz:

• Wysyłąjąc wiadomość e-mail na adres [e-mail]
• Odwiedzając witrynę https://www.ztedevices.com

Wszelkie prawa zastrzeżone.

ZZabrania się cytowania, rozpowszechniania, tłumaczenia i wykorzystywania niniejszego dokumentu w jakikolwiek sposób, w formie elektronicznej lub mechanicznej, w tym tworzenia fotokopii i zapisywania na mikrofilmie, bez pisemnego zezwolenia firmy ZTE Corporation.

Uwaga

ZTE Corporation zastrzega sobie prawo do wprowadzania zmian w instrukcji bez wcześniejjszego powiadomienia, co pozwoli np. skorygować błędy w druku lub zaktualizować dane techniczne.

Oświadczenie

Produkt przedstawiony na obrazach i zrzutach ekranu zamieszczonych w tej instrukcji może odbiegać od swojego wyglądu rzeczywistego. Treść tej instrukcji obsługi może odbiegać od działania rzeczywistego produktu lub oprogramowania.

Znaki towarowe

ZTE oraz logo ZTE są znakami towarowymi firmy ZTE Corporation. Inne znaki towarowe i nazwy handlowe należą do ich prawowitych właścicieli.

Nr wersji: R1.0

Środki ostrożności

• Niektóre urządzenia elektroniczne mogą być podatne na zakłócenia elektromagnetyczne. Aby uniknąć zakłóceń elektromagnetycznych, należy ustawić urządzenie z dala od telewizora, radioodbiornika i innych urządzeń elektronicznych.
• Urządzenie może zakłócać pracę urządzeń medycznych, takich jak aparat słuchowy czy rozrusznik serca. Przed użyciem urządzenia należy skonsultować się z lekarzem lub z producentem urządzenia medycznego.
• Nie należy zbliżać się do urządzenia na odległość mniejszą niż co najmniej 20 centymetrów.
• Nie wolno używać urządzenia w pobliżu obiektów mogących stanowić zagrożenie, takich jak terminale naftowe czy zakłady chemiczne, gdzie występują gazy lub inne substancje wybuchowe.

• Zawsze należy stosować wyłącznie oryginalne akcesoria – lub akcesoria dopuszczone do użytku przez firmę ZTE. Akcesoria, które nie zostały dopuszczone do użytku przez firmę ZTE, mogą wpływać na wydajność pracy urządzenia, uszkodzić je lub spowodować zagrożenie dla użytkownika.

• Nie wolno próbować rozmontowywać urządzenia. Nie zawiera ono elementów, które mogą być serwisowane przez użytkownika.

• Nie wolno dopuścić do kontaktu urządzenia i jego akcesoriów z cieczą ani z wilgocią. Nie zanurzać urządzenia w cieczach.
• Nie umieszczać żadnych przedmiotów na urządzeniu. Może to doprowadzić do jego przegrzania.
• Urządzenie musi się znajdować w dobrze wentylowanym miejscu.
• Nie wolno wystawiać urządzenia na bezpośrednie działanie promieni słonecznych ani przechowywać go w miejscach o wysokiej temperaturze. Wysoka temperatura może skrócić okres eksploatacji urządzeń elektronicznych.
• Nie wolno pozwalać dzieciom bawić się urządzeniem ani ładowarką. 13y Urządzenie może być używane wyłącznie wewnątrz pomieszczeń. Nie używać urządzenia na zewnątrz.
• Urządzenie powinno być zainstalowane w pobliżu gniazdka sieciowego i powinno być ono w każdej chwili łatwo dostępne.

Czyszczenie i konserwacja

- Do czyszczenia urządzenia należy używać antystatycznej ściereczki. Nie wolno stosować chemicznych ani ściernych substancji czyszczących, ponieważ mogłyby one spowodować uszkodzenie plastikowej obudowy. Przed przystąpieniem do czyszczenia należy wyłączyć urządzenie.

- Urządzenia należy używać przy temperaturze otoczenia w zakresie od -20°C do ok. +55°C i przechowywać je w temperaturze mieszczącej się w granicach od -40°C do ok. +70°C. Wilgotność powinna mieścić się w zakresie od 5% do 95%.

- Nie korzystać z urządzenia podczas burzy. Należy wówczas wyjąć z gniazdka wtyczkę przewodu zasilającego.

Ograniczenie odpowiedzialności

Firma ZTE nie ponosi odpowiedzialności za jakąkolwiek utratę zysków lub szkody pośrednie, szczególne, przypadkowe bądź takie, które wynikły w rezultacie, z powodu lub w związku z użytkowaniem niniejszego produktu, niezależnie od tego, czy firma ZTE została poinformowana, czy wiedziała o nich lub czy powinna była wiedzieć o możliwości powstania takich szkód, włączając, lecz nie ograniczając się do utraty zysków, zakłóceń w działalności gospodarczej, kosztów kapitału, kosztów środków zastępczych lub wymiany produktu i kosztów przestoju przedsiębiorstwa.

Narażenie na częstotliwości radiowe

To urządzenie jest zgodne z wartościami granicznymi narażenia na promieniowanie CE określonymi dla niekontrolowanego środowiska. To urządzenie powinno być zainstalowane i obsługiwane z zachowaniem minimalnej odległości 20 cm między elementem promieniującym a ciałem.

Dane techniczne

To urządzenie radiowe działa w następujących pasmach częstotliwości i przy maksymalnej mocy częstotliwości radiowej.

UWAGA:

Wszystkie produkty ZTE są zgodne z ograniczeniami mocy wymaganymi przez Unię Europejską. Obsługiwane pasma częstotliwości różnią się w zależności od modelu.

802.11 a/b/g/n/ac/ax: Pasmo 2,4 GHz <20 dBm

Pasmo 5 GHz <23 dBm

Przestroga CE (prawidłowe użytkowanie)

Urządzenie może być używane tylko we właściwym miejscu, jak opisano w niniejszej instrukcji. Jeśli to możliwe, nie dotykaj obszaru anteny urządzenia.

Wyrzucanie zużytego urządzenia

1. Jeżeli produkt oznaczony jest symbolem przekreślonego kosza na śmieci, oznacza to, że produkt ten podlega dyrektywie 2012/19/UE Parlamentu Europejskiego.2. Wszystkie urządzenia elektryczne należy oddzielać od odpadów komunalnych i wyrzucać tylko do wyznaczonych pojemników przygotowanych przez rząd lub władze lokalne.3. Prawidłowa utylizacja starego urządzenia zapobiega wystąpieniu potencjalnych zagrożeń dla środowiska i ludzkiego życia.

Niniejszym informujemy, iż głównym celem ustawy z dnia 11 września 2015 r. o zużytym sprzęcie elektrycznym i elektronicznym jest ograniczenie ilości odpadów powstałych ze sprzętu oraz zapewnienie odpowiedniego poziomu 15zbierania, odzysku i recyklingu zużytego sprzętu oraz zwiększenie świadomości społecznej o jego szkodliwości dla środowiska naturalnego, na każdym etapie

użytkowania sprzętu elektrycznego i elektronicznego. Mając na uwadze powyższe należy wskazać, iż w powyższym procesie gospodarstwa domowe spełniają bardzo ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu. Stosownie do art. 36 ww. ustawy użytkownik sprzętu przeznaczonego dla gospodarstw domowych jest obowiązany do oddania zużytego sprzętu zbierającemu zużyty sprzęt.

Tym samym użytkownik powinien:

a) Przekazać sprzęt jednostkom prowadzącym zbiórkę zużytego sprzętu. Szczegółowe informacje o tych jednostkach można uzyskać na stronie internetowej gminy właściwej dla użytkownika lub

b) Kupując nowy sprzęt może pozostawić stary sprzęt w punkcie sprzedaży. Sprzedawcy detaliczni i sprzedawcy hurtowi są zobowiązani są nieodpłatnego przyjęcia zużytego sprzętu w ilości nie większej niż sprzedawany nowy sprzęt, jeżeli zużyty sprzęt jest tego samego rodzaju.

Pamiętać należy, iż prawidłowa utylizacja sprzętu umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami i składnikami niebezpiecznymi.

Aby uzyskać informacje w sprawie recyklingu tego urządzenia zgodnie z dyrektywą WEEE, wyświetl wiadomość e-mail na adres [e-mail]

UPROSZCZONA DEKLARACJA ZGODNOŚCI UE

CE

Niniejszym firma ZTE Corporation oświadcza, że urządzenie radiowe T5400 jest zgodne z dyrektywą 2014/53/UE.

Pełny tekst deklaracji zgodności UE jest dostępny pod adresem https://certification.ztedevices.com

Urządzenie to może być użytkowane wyłącznie w pomieszczeniach przy korzystaniu z pasma częstotliwości od 5150 do 5350 MHz.

	AT BE BG HR CY CZ DK
	EE F	FR DE	EL HU E
	IT LV	LTLU MT NL P
	PT RO SK SI ES SE UK(NI)

Zgodność z dyrektywą 2009/125/WE

Produkt spełnia wymogi Dyrektywy 2009/125/WE i jest zgodny z ROZPORZĄDZENIEM KOMISJI (WE) nr 1275/2008 i (UE) nr 801/2013. Więcej informacji można znaleźć w witrynie https://certification.ztedevices.com

ZTE CORPORATION

Kod pocztowy: 518057
