Typ produktu	Switch PoE 10-portowy
Producent	Pulsar
Model	SG108
Wymiary (szer. x wys. x gł.)	190 x 27 x 105 mm
Waga netto	1,2 kg
Waga brutto	1,4 kg
Zasilanie	52 V DC / 2,3 A (zasilacz desktop PSD520230, 120 W max.)
Liczba portów	10 (8 x PoE + 2 x UP LINK)
Standard PoE	IEEE 802.3af/at (PoE+)
Moc na port PoE	30 W (sumarycznie max. 96 W)
Przepustowość	16 Gb/s
Metoda transmisji	Store-and-Forward
Protokoły	IEEE 802.3, 802.3u, 802.3x, CSMA/CD, TCP/IP
Funkcje dodatkowe	Auto-learning i auto-aging adresów MAC (tablica 8K), Auto MDI/MDIX, sygnalizacja optyczna
Zakres temperatur pracy	-10°C do +40°C
Zakres temperatur przechowywania	-20°C do +60°C
Wilgotność względna	5% – 90% (bez kondensacji)
Klasa ochronności	II (druga)
Certyfikaty	CE
Gwarancja	2 lata od daty produkcji

Często zadawane pytania - SG108 PULSAR

Jak podłączyć switch Pulsar SG108?

Podłącz zasilacz do gniazda 230V, a następnie do switcha. Podłącz kable kamer do portów PoE (1-8). Możesz również podłączyć urządzenia sieciowe do portów UP LINK.

Jakie urządzenia można zasilać przez PoE?

Urządzenia zgodne z normą IEEE 802.3af/at, np. kamery IP, telefony IP, access pointy. Maksymalna moc na port to 30 W, a sumaryczna 96 W.

Co oznaczają diody LED na switchu?

Zielona dioda Power (PWR) świeci przy zasilaniu. Na portach PoE zielona dioda oznacza zasilanie PoE, żółta (LINK) oznacza połączenie sieciowe i transmisję. Na portach UP LINK zielona dioda świeci przy połączeniu 1000 Mb/s, żółta przy transmisji.

Dlaczego dioda PoE miga?

Miganie zielonej diody PoE oznacza zwarcie lub przeciążenie na danym porcie. Sprawdź podłączone urządzenie i kabel.

Ile kamer można podłączyć do tego switcha?

Można podłączyć do 8 kamer korzystających z PoE (porty 1-8) oraz dodatkowe urządzenia przez 2 porty UP LINK.

Jaka jest maksymalna moc wyjściowa PoE?

Maksymalna moc na pojedynczym porcie PoE wynosi 30 W, ale sumaryczna moc wszystkich portów nie może przekroczyć 96 W.

Czy switch obsługuje gigabitowe prędkości?

Tak, wszystkie porty obsługują prędkości 10/100/1000 Mb/s z automatyczną negocjacją.

Jakie kable są zalecane do podłączenia?

Zalecane są kable skrętkowe kategorii 5e lub wyższej (kat. 5 lub 6) dla zapewnienia poprawnej transmisji i zasilania PoE.

Czy switch można zamontować na ścianie?

Tak, w zestawie znajdują się blachy montażowe umożliwiające montaż na podłożu.

Jaka jest gwarancja na switch Pulsar SG108?

Gwarancja wynosi 2 lata od daty produkcji. Szczegóły dostępne na stronie www.pulsar.pl.

INSTRUKCJA OBSŁUGI SG108 PULSAR

Wydanie: 4 z dnia 23.01.2023

Zastępuje wydanie: 3 z dnia 14.02.2019

PL

Cechy:

• Switch 10 portów: 8 portów PoE 10/100/1000 Mb/s (transfer danych i zasilanie), 2 porty 10/100/1000 Mb/s (UP LINK)
• 30 W dla każdego portu PoE, obsługa urządzeń zgodnych ze standardem IEEE802.3af/at (PoE+)
• Obsługa funkcji auto-learning i auto-aging adresów MAC (tablica wielkości 8K)
• Sygnalizacja optyczna
• Zasilacz typu desktop PSD520230 52 V DC/2,3 A/120 W max. w zestawie • Dodatkowe elementy montażowe • Gwarancja – 2 lata od daty produkcji

1. Opis techniczny

1.1. Opis ogólny.

SG108 to 10-portowy switch PoE przeznaczony do zasilania kamer IP pracujących w standardzie IEEE 802.3af/at. Switch na portach od 1 do 8 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE/PoE+. Porty UP LINK służą do podłączenia kolejnych urządzeń sieciowych poprzez złącze RJ45. Na panelu przednim znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED (opis w tabeli poniżej).

Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę doprowadzania oddzielnego kabla zasilającego do każdego urządzenia. Oprócz kamer w ten sposób mogą być zasilane urządzenia sieciowe, które korzystają z tej technologii np. telefon IP, access point, router.

1.2 Schemat blokowy.

Rys. 1. Schemat blokowy.

1.3. Opis elementów i złącz.

Tabela 1. (patrz rys.2)

Element nr (Rys. 2)	Opis
[1]	8 x PoE port (1÷8)
[2]	2 x UP LINK port
[3]	Gniazdo zasilania DC
[4]	Dodatkowe elementy montażowe

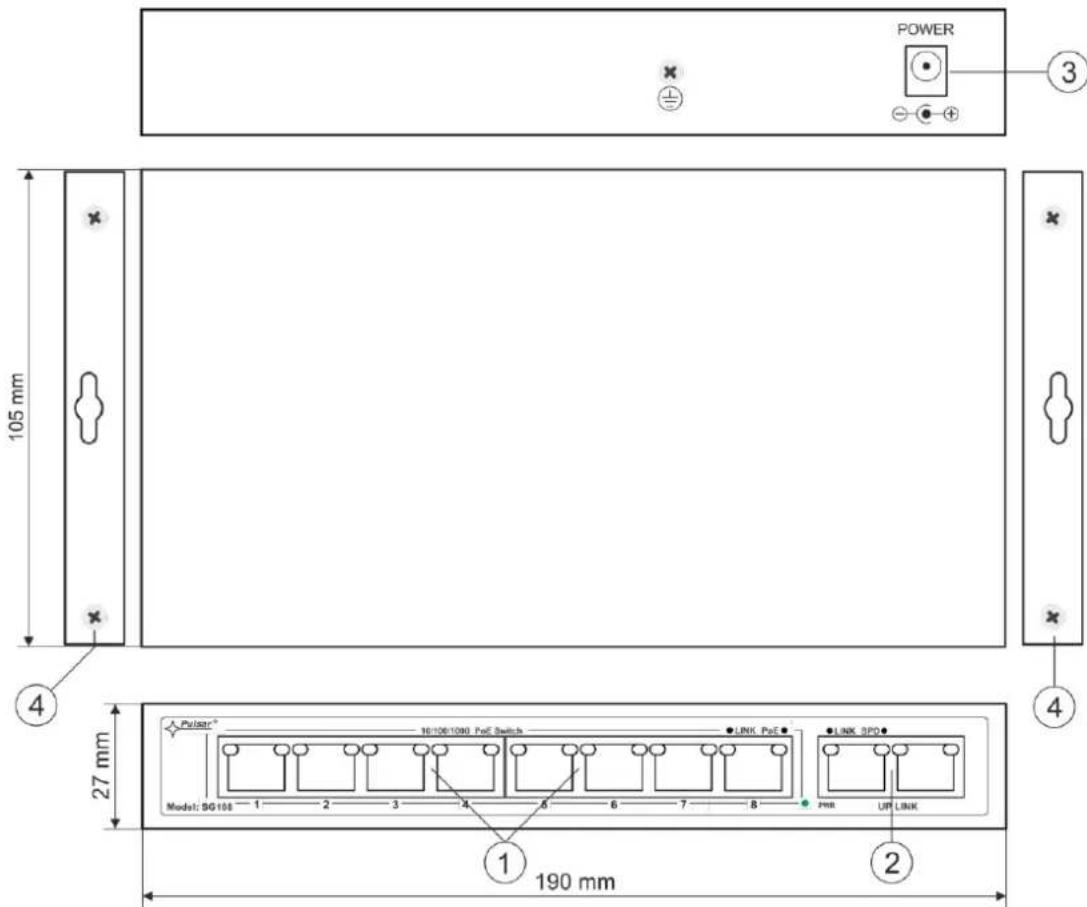

Rys. 2. Widok switch'a.

1.4. Parametry techniczne

Tabela 2.

Porty	10 portów 10/100/1000 Mb/s (8 x PoE + 2 x UP LINK)z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX
Zasilanie PoE	IEEE 802.3af/at (porty 1÷8), 52 V DC / 30 W na każdy port *
Protokoły, Standardy	IEEE802.3, 802.3u, 802.3x CSMA/CD, TCP/IP
Przepustowość	16 Gb/s
Metoda transmisji	Store-and-Forward
Optyczna sygnalizacja pracy	Zasilanie switch'a;Link/Act;PoE Status
Zasilanie	~100-240 V; 50/60 Hz; 1,5 Azasilacz typu desktop PSD520230 52 V DC/2,3 A/120 W max.
Warunki pracy	Temperatura -10°C ÷ +40°C,Wilgotność względna 5% - 90%, bez kondensacji
Wymiary	W=190, H=27, D=105 [+/- 2mm]
Akcesoria dodatkowe	blachy mocujące do podłoża
Waga netto / brutto	1,2 / 1,4 [kg]
Klasa ochronności EN 60950-1:2007	II (druga)
Temperatura składowania	-20°C ÷ +60°C
Deklaracje	CE

* podana wartość 30 W na port jest wartością maksymalną. Sumaryczny pobór mocy nie powinien przekroczyć 96 W.

2. Instalacje

2.1. Wymagania

Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych zgodnie z II klasą środowiskową, o normalnej wilgotności powietrza (RH=90 % maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Należy zapewnić swobodny dostęp powietrza do urządzenia. W przypadku zamontowania urządzenia w obudowie, należy zapewnić swobodny konwekcyjny przepływ powietrza przez otwory wentylacyjne obudowy.

Przed przystąpieniem do instalacji, należy sporządzić bilans obciążenia Switcha. Podana wartość obciążania 30 W na port jest wartością maksymalną odnoszącą się do pojedynczego wyjścia. Sumaryczny pobór mocy nie powinien przekroczyć 96 W. Zwiększone zapotrzebowanie na moc szczególnie widoczne jest w przypadku stosowania kamer wyposażonych w grzałki lub reflektory podczerwieni - w chwili załączenia tych elementów wzrasta gwałtownie pobór mocy co może mieć wpływ na nieprawidłowe działanie switch'a. Ponieważ urządzenie przeznaczone jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.

2.2. Procedura instalacji

1. Podłączyć switch do zasilacza typu desktop PSD520230 52 V DC.
2. Podłączyć zasilacz do gniazda 230 V.
3. Podłączyć przewody kamer do złącz RJ45 (złącza PoE).
4. Sprawdzić sygnalizację optyczną pracy switch'a (patrz tabela 3).

Przykłady podłączenia:

3. Sygnalizacja pracy.

Tabela 3. Sygnalizacja pracy ŚYGNALIZACJA OPTYCZNA ZASILANIA SWITCH'a

DIODA LED ZIELONA (Power)Sygnalizacja zasilaniaswitch'a

PWR

Nie świeci - brak napięcia zasilania switch'aŚwieci - switch zasilany, poprawna praca

SYGNALIZACJA OPTYCZNA NA PORTACH PoE (1÷8)

DIODA LED ZIELONASygnalizacja zasilania PoEna portach RJ45		Nie świeci - brak zasilania na porcie RJ45 (nie podłączono urządzenia luburządzenie podłączone nie jest zgodne ze standardem IEEE802.3af/at)Świeci - zasilanie na porcie RJ45Pulsuje - zwarcie lub przeciążenie wyjścia
DIODA LED ŻÓŁTA (LINK)Sygnalizacja stanu połączeniaurządzeń sleci LAN10/100/1000 Mb/soraz transmisji danych		Nie świeci - brak połączeniaŚwieci - podłączone urządzenie 10/100/1000 Mb/sPulsuje - transmisja danych

SYGNALIZACJA OPTYCZNA NA PORTACH UP LINK

DIODA LED ZIELONA		Nie świeci - brak połączenia / podłączone urządzenie 10/100 Mb/sŚwieci - podłączone urządzenie 1000 Mb/s
DIODA LED ŻÓŁTA (LINK)Sygnalizacja stanu połączeniaurządzeń sieci LAN10/100/1000 Mb/soraz transmisji danych		Nie świeci - brak transmisji danychŚwieci - podłączone urządzenie 10/100/1000 Mb/sPulsuje - transmisja danych

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

W Polsce zgodnie z przepisami o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza się pozbyć tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m. in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl ZOBACZ
