FPGS-08AME-15 - Niekategoryzowane Famas - Bezpłatna instrukcja obsługi

Typ produktu	Płyta gazowa do zabudowy
Liczba palników	4
Wymiary (szer. x głęb. x wys.)	600 x 500 x 85 mm
Waga netto	ok. 10 kg
Materiał płyty	Stal nierdzewna
Materiał rusztów	Żeliwo emaliowane
Rodzaj gazu	Gaz ziemny G20 / propan-butan G30
Ciśnienie gazu	20 mbar dla G20, 28-30 mbar dla G30
Moc palników	3,0 kW (duży), 1,7 kW (średnie), 1,0 kW (mały)
Zapłon	Elektryczny, iskrowy
Bezpieczeństwo	Urządzenie zabezpieczające przed wyciekiem gazu (wbudowany czujnik)
Funkcja dodatkowa	Regulacja płomienia, wyłącznik automatyczny przy zgaśnięciu
Zasilanie	230 V, 50 Hz (do zapłonu i czujników)
Klasa energetyczna	A
Poziom hałasu	< 45 dB
Czyszczenie	Przecierać wilgotną szmatką, unikać środków ściernych
Wyposażenie dodatkowe	Instrukcja montażu, klucz do gazu, naklejki gazowe
Montaż	Do zabudowy, wymagany otwór 560 x 480 mm
Okres gwarancji	2 lata

Często zadawane pytania - FPGS-08AME-15 Famas

Jak prawidłowo zapalić palnik w płycie Famas FPGS-08AME-15?

Aby zapalić palnik, należy wcisnąć i przekręcić pokrętło w lewo do pozycji maksymalnej. Jednocześnie przytrzymać przycisk zapłonu (jeśli występuje) lub obrócić pokrętło z wyczuciem oporu iskry. Po zapłonie przytrzymać pokrętło jeszcze przez kilka sekund, aby czujnik zadziałał.

Czy płyta Famas FPGS-08AME-15 może działać na gazie butlowym (propan-butan)?

Tak, płyta jest przystosowana do gazu ziemnego G20 oraz propan-butanu G30. Przy przejściu z jednego rodzaju gazu na drugi należy wymienić dysze palników (w zestawie). Sprawdź instrukcję montażu.

Jak wyregulować wielkość płomienia?

Płomień reguluje się płynnie pokrętłem – obrót w lewo zwiększa, w prawo zmniejsza. Minimalny płomień ustawia się za pomocą śruby regulacyjnej na zaworze (po zdjęciu pokrętła). Zalecamy skorzystanie z serwisu.

Co zrobić, gdy palnik nie zapala się lub gaśnie?

Sprawdź, czy dopływ gazu jest otwarty. Oczyść iskrownik i palnik z zabrudzeń. Jeśli problem nie ustąpi, skontaktuj się z serwisem – możliwa jest usterka czujnika lub modułu zapłonu.

Jak czyścić płytę gazową Famas?

Przed czyszczeniem odłącz zasilanie i ostudź urządzenie. Ruszt oraz palniki wyjmij i umyj w ciepłej wodzie z detergentem. Powierzchnię płyty przecieraj miękką wilgotną szmatką. Nie używaj środków ściernych ani twardych gąbek.

Czy płyta wymaga podłączenia do prądu?

Tak, zapłon oraz czujniki bezpieczeństwa wymagają zasilania 230V. Podłącz płytę do gniazdka z uziemieniem przez wykwalifikowanego elektryka.

Jakie są wymogi montażowe dla płyty FPGS-08AME-15?

Płyta przeznaczona jest do zabudowy w blacie o grubości min. 30 mm. Wymagany otwór: 560 x 480 mm. Zachowaj odstęp od ścian: min. 50 mm z tyłu, 30 mm po bokach. Nad płytą nie montuj półek łatwopalnych.

Dlaczego palnik nie daje pełnego płomienia?

Możliwe przyczyny: zatkane dysze (głównie przy przejściu na inny gaz), zbyt niskie ciśnienie gazu, nieprawidłowa regulacja zaworu. Skontaktuj się z serwisem w celu diagnostyki.

Gdzie znaleźć instrukcję obsługi w języku polskim?

Instrukcję w języku polskim można pobrać ze strony notice-facile.com lub skontaktować się z producentem. Na naszej stronie dostępna jest bezpłatna wersja PDF.

Jaka jest gwarancja na płytę Famas FPGS-08AME-15?

Producent udziela 2-letniej gwarancji. Warunkiem jest montaż przez autoryzowany serwis oraz użytkowanie zgodne z instrukcją.

INSTRUKCJA OBSŁUGI FPGS-08AME-15 Famas

INSTRUKCJA INSTALACJI PRZEWODÓW GAZOWYCH ELASTYCZNYCH „FAMAS” FPGS-08AME (895836 i 895837) DLA INSTALATORÓW

Montażu przyłącza powinna dokonać osoba posiadająca stosowne uprawnienia. Przed rozpoczęciem montażu SPRAWDŹ STAN INSTALACJI GAZOWEJ!

Sprawdzeniu podlega cała instalacja od gazomierza do kurka i króćca/ króćców przyłączeniowych urządzenia. Detektor gazu nie może generować żadnych sygnałów w obrębie instalacji. Przy gazie ziemnym pod sufitem nad instalacją a przy gazie płynnym nad podłogą w okolicy instalacji. Sprawdzenie ma na celu ujawnienie ewentualnych nieszczelności nie będących efektem czynności przyłączeniowych.

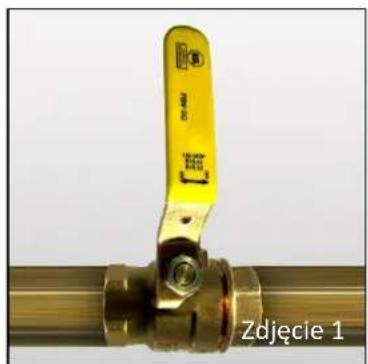

1. W pierwszej kolejności należy zamknąć zawór odcinający instalację gazową (zdjęcie 1), następnie podłączamy nakrętkę połączenia obrotowego (końcówka z DŁUŻSZYM gwintem) do instalacji gazowej (zdjęcie 2). Zwracamy uwagę na rodzaj uszczelnienia – w tym przypadku stosujemy uszczelnienie NA GWINCIE, do tego typu uszczelnień zalecamy stosowanie taśmy lub nici teflonowej do gazu.

UWAGA! – Pod żadnym pozorem nie należy stosować pakuł do uszczelniania instalacji gazowych (zdjęcie 3), może to skutkować niedokładnym uszczelnieniem a w skrajnych przypadkach może doprowadzić do pęknięcia nakrętki połączenia obrotowego. Należy pamiętać, iż przy uszczelnieniu na gwincie NIE STOSUJEMY dodatkowego uszczelnienia w postaci uszczelki płaskiej. Do montażu używamy WYŁĄCZNIE dopasowanych kluczy płaskich.

1. Drugi koniec przewodu zakończony nakrętką obrotową (końcówka z KRÓTSZYM gwintem - zdjęcie 4) podłączamy do kuchenki gazowej (zdjęcie 5). Zwracamy uwagę na rodzaj uszczelnienia – w tym przypadku występuje uszczelnienie doczołowe za pomocą dołączonej do zestawu uszczelki płaskiej (zdjęcie 6).

UWAGA! – Pod żadnym pozorem nie należy dodatkowo uszczelniać zakończenia na gwincie (zdjęcie 3). Może to skutkować niedokładnym uszczelnieniem na uszczelce płaskiej lub w najgorszym wypadku pęknięciem nakrętki podczas przykręcania. Ponadto należy zwrócić szczególną uwagę na siłę, z jaką przykręcamy nakrętkę. Jeżeli w trakcie dokręcania poczujemy opór stawiany przez uszczelkę, wystarczającym jest dokręcenie nakrętki o ćwierć do pół obrotu. Zbyt silne dokręcenie może skutkować zgnieczeniem, nacięciem lub pęknięciem uszczelki powodując uratę szczelności przyłącza.

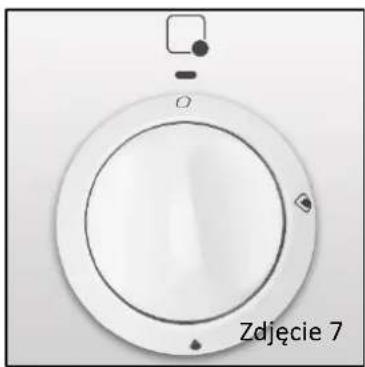

1. Upewniwszy się, iż kurki w kuchence gazowej są w pozycji zamkniętej (zdjęcie 7) możemy otworzyć zawór odcinający instalację gazową (zdjęcie 8) i sprawdzić szczelność instalacji przy pomocy elektronicznego miernika gazów wybuchowych.

1. Jeśli w wyniku testu szczelności instalacji nie odnotowaliśmy żadnych wycieków, możemy odkręcić kurek w kuchence gazowej i sprawdzić działanie urządzenia.
