INSTRUKCJA OBSŁUGI FPGS-04KBME Famas
INSTRUKCJA INSTALACJI PRZEWODU GAZOWEGO „FAMAS” FPGS-04KBME (895835) DLA INSTALATORÓW
Montażu przyłącza powinna dokonać osoba posiadająca stosowne uprawnienia. Przed rozpoczęciem montażu SPRAWDŹ STAN INSTALACJI GAZOWEJ!
Sprawdzeniu podlega cała instalacja od gazomierza do kurka i króćca/ króćców przyłączeniowych urządzenia. Detektor gazu nie może generować żadnych sygnałów w obrębie instalacji. Przy gazie ziemnym pod sufitem nad instalacją a przy gazie płynnym nad podłogą w okolicy instalacji. Sprawdzenie ma na celu ujawnienie ewentualnych nieszczelności nie będących efektem czynności przyłączeniowych.

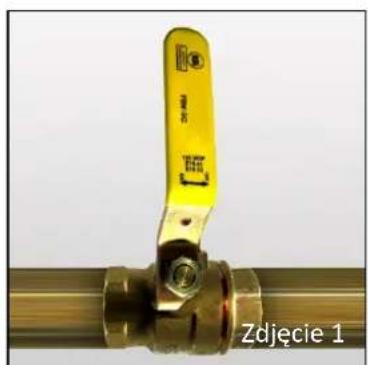

- W pierwszej kolejności należy zamknąć zawór odcinający instalację gazową (zdjęcie 1), następnie podłączamy nakrętkę połączenia obrotowego do instalacji gazowej (zdjęcie 2). Zwracamy uwagę na rodzaj uszczelnienia – w tym przypadku stosujemy uszczelnienie NA GWINCIE, do tego typu uszczelnień zalecamy stosowanie taśmy lub nici teflonowej do gazu.
UWAGA! – Pod żadnym pozorem nie należy stosować pakuł do uszczelniania instalacji gazowych (zdjęcie 3), może to skutkować niedokładnym uszczelnieniem a w skrajnych przypadkach może doprowadzić do pęknięcia nakrętki połączenia obrotowego. Należy pamiętać, iż przy uszczelnieniu na gwincie NIE STOSUJEMY dodatkowego uszczelnienia w postaci uszczelki płaskiej. Do montażu używamy WYŁĄCZNIE dopasowanych kluczy płaskich.

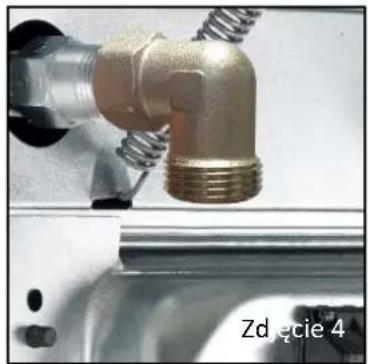

- Drugi koniec przewodu zakończony kolankiem należy rozkręcić przed przystąpieniem do montażu. Następnie przykręcamy kolanko do kuchenki gazowej (zdjęcie 4). Zwracamy uwagę na rodzaj uszczelnienia – w tym przypadku stosujemy uszczelnienie NA GWINCIE, do tego typu uszczelnień zalecamy stosowanie taśmy lub nici teflonowej do gazu. Po przykręcenu wylot kolanka powinien być skierowany do dołu. Do tak zamontowanego kolanka dokładamy korpus stożkowy (zdjęcie 5) wyposażony w uszczelnienie w postaci o-ringu a następnie przykręcamy nakrętkę ściągającą zamontowaną na przyłączu (zdjęcie 6).
UWAGA! – Pod żadnym pozorem nie należy stosować pakuł do uszczelniania instalacji gazowych (zdjęcie 3), może to skutkować niedokładnym uszczelnieniem a w skrajnych przypadkach może doprowadzić do pęknięcia kolanka. Należy pamiętać, iż przy uszczelnieniu na gwincie NIE STOSUJEMY dodatkowego uszczelnienia w postaci uszczelki płaskiej. Uszczelnienie pomiędzy korpusem stożkowym a kolankiem uzyskujemy wyłącznie za pomocą o-ringa, NIE STOSUJEMY dodatkowego uszczelnienia. Do montażu używamy WYŁĄCZNIE dopasowanych kluczy płaskich.

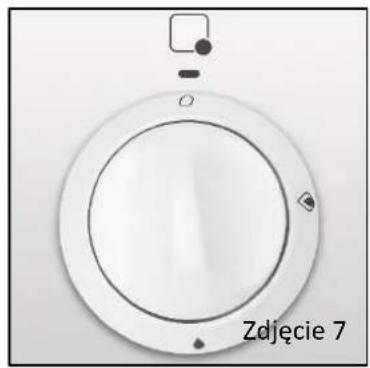

- Upewniwszy się, iż kurki w kuchence gazowej są w pozycji zamkniętej (zdjęcie 7) możemy otworzyć zawór odcinający instalację gazową (zdjęcie 8) i sprawdzić szczelność instalacji przy pomocy elektronicznego miernika gazów wybuchowych.
- Jeśli w wyniku testu szczelności instalacji nie odnotowaliśmy żadnych wycieków, możemy odkręcić kurek w kuchence gazowej i sprawdzić działanie urządzenia.
