Typ produktu	Płyta gazowa
Model	FPGS-08AME-10
Marka	Famas
Liczba palników	4
Materiał płyty	Stal szlachetna
Materiał rusztów	Żeliwo
Wymiary (szer. x gł. x wys.)	590 mm x 520 mm x 90 mm
Waga	12 kg
Zasilanie	Gaz ziemny / LPG (możliwość konwersji)
Rodzaj gazu	GZ 50 (możliwość przełączenia na propan-butan)
Moc palników	1,0 kW – 3,0 kW
Zapłon	Elektryczny, automatyczny
Zabezpieczenia	Zabezpieczenie przed wyciekiem gazu, wyłącznik bezpieczeństwa
Funkcje dodatkowe	Wyświetlacz LED, timer
Kolor	Srebrny
Czyszczenie	Płyta ze stali szlachetnej, ruszt żeliwny zmywalny w zmywarce
Zastosowanie	Kuchenka gazowa do zabudowy
Gwarancja	2 lata

Często zadawane pytania - FPGS-08AME-10 Famas

Jak prawidłowo zainstalować płytę gazową Famas FPGS-08AME-10?

Instalację powinien przeprowadzić wykwalifikowany serwisant. Płyta musi być podłączona do instalacji gazowej z zaworem odcinającym i wentylacją zgodną z normami. Zachowaj odległość min. 50 mm od ścian bocznych i 650 mm nad blatem.

Czy mogę używać gazu propan-butan (LPG) w tym modelu?

Tak, płyta jest fabrycznie przystosowana do gazu ziemnego, ale dołączone są dysze do konwersji na LPG. Należy wymienić dysze i wyregulować ciśnienie zgodnie z instrukcją.

Jak czyścić powierzchnię płyty?

Użyj miękkiej szmatki i ciepłej wody z delikatnym detergentem. Unikaj środków ściernych. Ruszt żeliwny można myć w zmywarce. Staraj się czyścić płytę po każdym użyciu.

Co oznaczają wskaźniki na wyświetlaczu?

Wyświetlacz LED pokazuje numer palnika, poziom mocy (1-9) oraz włączony timer. Gdy timer się skończy, płyta wydaje sygnał dźwiękowy i wyłącza palnik.

Jak używać timera?

Naciśnij przycisk timera przy wybranym palniku, ustaw czas za pomocą przycisków +/- (maks. 99 minut). Po upływie czasu palnik wyłącza się automatycznie.

Dlaczego jeden palnik nie zapala się?

Sprawdź, czy palnik jest suchy i czysty. Upewnij się, że dysza nie jest zatkana. Jeśli problem nie ustąpi, skontaktuj się z serwisem – może to być uszkodzona cewka zapłonowa.

Jak ustawić minimalną moc palnika?

Po zapłonie obróć pokrętło w lewo do pozycji 'mały płomień'. Jeśli płomień jest zbyt wysoki, skontaktuj się z serwisem w celu regulacji zaworu.

Jakie są wymagania dotyczące wentylacji pomieszczenia?

Pomieszczenie musi mieć nawiew powietrza (np. kratka wentylacyjna) o powierzchni min. 100 cm² oraz wywiew (okap) o wydajności min. 150 m³/h.

Czy płyta wymaga regularnego serwisowania?

Zaleca się coroczny przegląd techniczny przez autoryzowany serwis w celu sprawdzenia szczelności połączeń gazowych i stanu dysz.

Gdzie mogę kupić części zamienne?

Oryginalne części zamienne (dysze, pokrętła, ruszty) są dostępne w autoryzowanych punktach serwisowych Famas oraz na stronie internetowej producenta.

INSTRUKCJA OBSŁUGI FPGS-08AME-10 Famas

INSTRUKCJA INSTALACJI PRZEWODÓW GAZOWYCH ELASTYCZNYCH „FAMAS” FPGS-08AME (895836 i 895837) DLA INSTALATORÓW

Montażu przyłącza powinna dokonać osoba posiadająca stosowne uprawnienia. Przed rozpoczęciem montażu SPRAWDŹ STAN INSTALACJI GAZOWEJ!

Sprawdzeniu podlega cała instalacja od gazomierza do kurka i króćca/ króćców przyłączeniowych urządzenia. Detektor gazu nie może generować żadnych sygnałów w obrębie instalacji. Przy gazie ziemnym pod sufitem nad instalacją a przy gazie płynnym nad podłogą w okolicy instalacji. Sprawdzenie ma na celu ujawnienie ewentualnych nieszczelności nie będących efektem czynności przyłączeniowych.

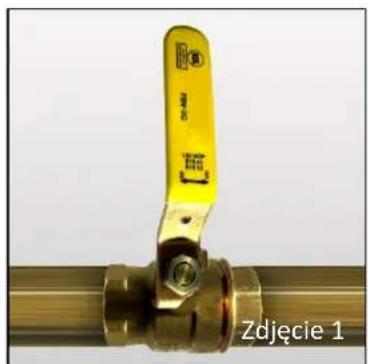

1. W pierwszej kolejności należy zamknąć zawór odcinający instalację gazową (zdjęcie 1), następnie podłączamy nakrętkę połączenia obrotowego (końcówka z DŁUŻSZYM gwintem) do instalacji gazowej (zdjęcie 2). Zwracamy uwagę na rodzaj uszczelnienia – w tym przypadku stosujemy uszczelnienie NA GWINCIE, do tego typu uszczelnień zalecamy stosowanie taśmy lub nici teflonowej do gazu.

UWAGA! – Pod żadnym pozorem nie należy stosować pakuł do uszczelniania instalacji gazowych (zdjęcie 3), może to skutkować niedokładnym uszczelnieniem a w skrajnych przypadkach może doprowadzić do pęknięcia nakrętki połączenia obrotowego. Należy pamiętać, iż przy uszczelnieniu na gwincie NIE STOSUJEMY dodatkowego uszczelnienia w postaci uszczelki płaskiej. Do montażu używamy WYŁĄCZNIE dopasowanych kluczy płaskich.

1. Drugi koniec przewodu zakończony nakrętką obrotową (końcówka z KRÓTSZYM gwintem - zdjęcie 4) podłączamy do kuchenki gazowej (zdjęcie 5). Zwracamy uwagę na rodzaj uszczelnienia – w tym przypadku występuje uszczelnienie doczołowe za pomocą dołączonej do zestawu uszczelki płaskiej (zdjęcie 6).

UWAGA! – Pod żadnym pozorem nie należy dodatkowo uszczelniać zakończenia na gwincie (zdjęcie 3). Może to skutkować niedokładnym uszczelnieniem na uszczelce płaskiej lub w najgorszym wypadku pęknięciem nakrętki podczas przykręcania. Ponadto należy zwrócić szczególną uwagę na siłę, z jaką przykręcamy nakrętkę. Jeżeli w trakcie dokręcania poczujemy opór stawiany przez uszczelkę, wystarczającym jest dokręcenie nakrętki o ćwierć do pół obrotu. Zbyt silne dokręcenie może skutkować zgnieczeniem, nacięciem lub pęknięciem uszczelki powodując uratę szczelności przyłącza.

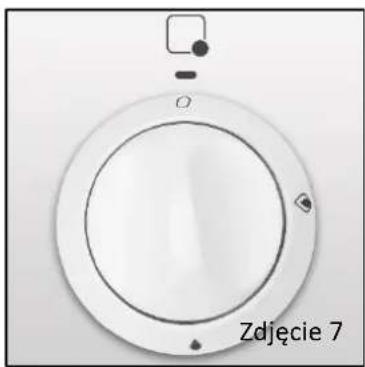

1. Upewniwszy się, iż kurki w kuchence gazowej są w pozycji zamkniętej (zdjęcie 7) możemy otworzyć zawór odcinający instalację gazową (zdjęcie 8) i sprawdzić szczelność instalacji przy pomocy elektronicznego miernika gazów wybuchowych.

1. Jeśli w wyniku testu szczelności instalacji nie odnotowaliśmy żadnych wycieków, możemy odkręcić kurek w kuchence gazowej i sprawdzić działanie urządzenia.
