INSTRUKCJA OBSŁUGI 6NPBR1-01-ME Famas
Przyłącze przeznaczone jest WYŁĄCZENIE do butli gazowej o wadze 11 kg. Montażu przyłącza powinna dokonać osoba posiadająca stosowne uprawnienia. Przed rozpoczęciem montażu SPRAWDŹ STAN BUTLI GAZOWEJ I ZNAJDUJĄCEJ SIĘ NA NIEJ USZCZELKI!

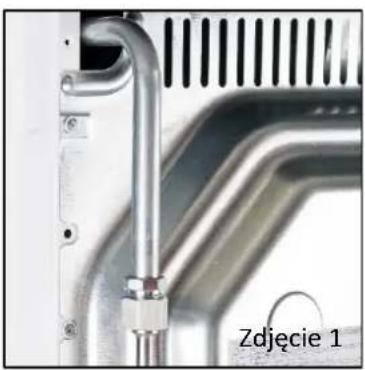

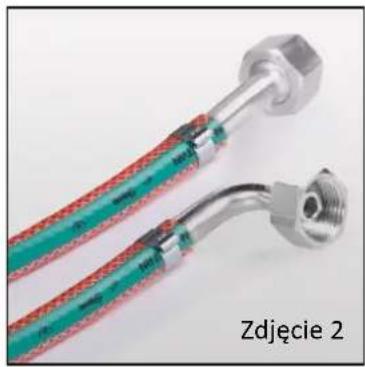

- W pierwszej kolejności podłączamy końcówkę przyłącza do kuchenki gazowej (zdjęcie 1) pamiętając, iż posiada końcówkę krótką do stosowania z PŁYTĄ GRZEWCZĄ (zdjęcie 2) z wejściem w postaci króćca prostego (895829) lub kolanka (895830). Zwracamy uwagę na rodzaj uszczelnienia – w tym przypadku występuje uszczelnienie doczołowe za pomocą dołączonej do zestawu uszczelki płaskiej (zdjęcie 3).
UWAGA! – Pod żadnym pozorem nie należy dodatkowo uszczelniać przyłącza na gwincie (zdjęcie 4). Może to skutkować niedokładnym uszczelnieniem na uszczelce płaskiej lub w najgorszym wypadku pęknięciem nakrętki podczas przykręcania. Ponadto należy zwrócić szczególną uwagę na siłę, z jaką przykręcamy nakrętkę. Jeżeli w trakcie dokręcania poczujemy opór stawiany przez uszczelkę, wystarczającym jest dokręcenie nakrętki o ćwierć do pół obrotu. Zbyt silne dokręcenie może skutkować zgnieczeniem, nacięciem lub pęknięciem uszczelki powodując uratę szczelności przyłącza.

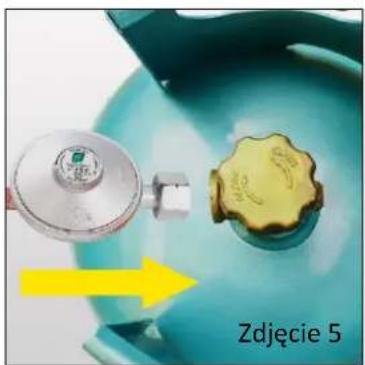

- Podłączamy reduktor do butli gazowej (zdjęcie 5).
UWAGA! – W zestawie reduktor nie jest wyposażony w uszczelkę, uszczelka powinna znajdować się na butli gazowej (zdjęcie 6). Pod żadnym pozorem nie należy dodatkowo uszczelniać przyłącza na gwincie (zdjęcie 4). Może to
skutkować niedokładnym uszczelnieniem na uszczelce lub w najgorszym wypadku pęknięciem nakrętki podczas przykręcania. Pamiętajmy, iż w nakrętce reduktora występuje „lewy gwint”, dokręcamy ją w kierunku przeciwnym do kierunku obrotu wskazówek zegara.
- Upewniwszy się, iż kurki w kuchence gazowej są w pozycji zamkniętej (zdjęcie 7) możemy odkręcić główny zawór znajdujący się na butli gazowej (zdjęcie 8).
-
Sprawdzamy szczelność instalacji przy pomocy elektronicznego miernika gazów wybuchowych.
-
Jeśli w wyniku testu szczelności instalacji nie odnotowaliśmy żadnych wycieków, możemy odkręcić kurek w kuchence gazowej i sprawdzić działanie urządzenia.
UWAGA! – Jeżeli pomimo spełnienia wszystkich działań zawartych w punktach 1 – 5 urządzenie nie funkcjonuje poprawnie (nie puszcza gazu) należy zweryfikować sprawność kuchenki gazowej oraz upewnić się, iż w butli znajduje się gaz.

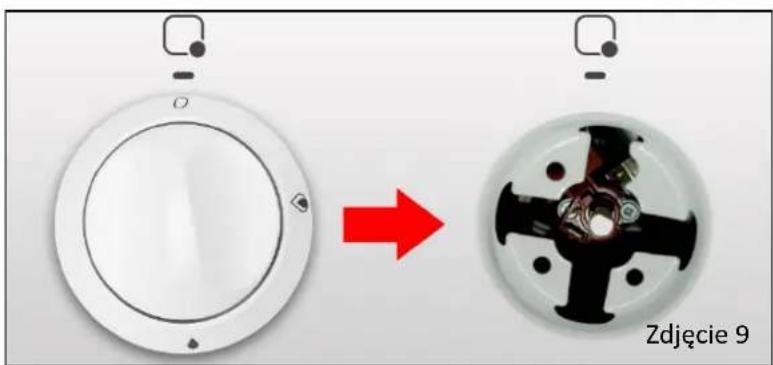

UWAGA! – Przy zasilaniu kuchni gazowej gazem propan-butan należy pamiętać o WYMIANIE DYSZ I REGULACJI PŁOMIENIA (zdjęcie 9, 10) w celu prawidłowego działania urządzenia. Należy pamiętać, iż zdjęcia są poglądowe - sposób regulacji płomienia i umiejscowienie śruby może być inne w zależności od urządzenia.
