INSTRUKCJA OBSŁUGI WR67403 NAC

„NAC” Sp. z o.o. 05-090 Raszyn Al. Krakowska 39 deklaruje z pełną odpowiedzialnością, że:

ODŚNIEŻARKA WIRNIKOWA, PCHANA typ/model: WR67403

spelną wymagania Rozporządów MINISTRA GOSPODARKI z dwa 21 października 2008 r (Dz. U. Nr 199 poz 1228), w oprawie zasadniechych wymagań da maszyń, z dwa 21 grudnia 2005 r (Dz. U. Nr 263 poz. 2020) w oprawie zasadniechych wymagań dla urządzeń używanych na znowiące pomieszczeń w zakresie emijsi hałasu do środowiska, z dwa 15 lutego 2006 roku (Dz. Nr 13, Pzu. 223) zmieniąjące rozporządzenie w oprawie zasadniechych wymagań dla urządzeń używanych na znowiązte pomieszczeń w zakrezenie emijsi hałstu do środowiska. Odlacznarka została zaprojektowana i wykorsana zgodnice z nastęgującymi normami: ISO 8437:198W/A:1:997, EN ISO 12100-2, PN-EN ISO 12100-2:2005, EN ISO 12100-2/A:2:609, PN-EN ISO 14982:2009, PN-EN ISO 14982:2009

Zmierzony średni poziom mocy akustycznej L _BA wynosi 100,00 dB

Gwarantowany poziom mocy akustycznej LWA wynosi 104 dB

Oceny zgodności dokonaty jednostki: Jiangsu TUV Produkt Service Ltd. 10 Hunzia Road(M), Dongting 214100, Wuxi, Jiangsu, P.R. China. 447519 - TUV SUD Produkt Service GmbH, Zertifizierstelle, Ridienstrase 65, 80339 Manchen, Germany Niniejsza Deklaracja Zgodności WE traci swoją ważność, jeżeli odnieżarka zostanie zmieniona lub przebudowana bez zgody producentu. Dokumentacja techniczny przechuwymuna jest w firmie „NAC” Sp. z o.o. przez Hubert Gładkowski (udres jak wyżej).

Raszyn 30.08.2010

Miejser i data wystawienia

Prezes: Paweł Molgo

Nazwisko, imię i stanowisiko osoby upozotznionej

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi,

zanim podejmiesz kroki reklamacyjne, skontaktuj się

z Centralnym Serwisem pod numerem telefonu

[phone]

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

NAC

NEW AMERICAN CONCEPT

SPRZET OGRODNICZY

Instrukcja Obsługi

Odśnieżarka spalinowa pchana

Model	WR67403
Waga	36 kg
Silnik	Czterosuwowy, gómozaworowy
Pojemność skokowa silnika	196 cm3
Maksymalna moc silnika	6,5 KM
Predkość obrotowa	3600 obr/min
Szerokość robocza	54 cm
Zbiomik paliwa	1,42 Litra
Pojemność miski olejowej	0,6 L (5W30)
Maksymalna wydajność	300 m3/h
Rok produkcji	2010

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Centrala

Al. Krakowska 39, 05-090 Raszyn

tel. [phone], fax [phone]

www.nac.com.pl

[e-mail]

Serwis - Magazyny

Strobów 2E, 96-100 Skierniewice

tel. [phone], fax [phone]

www.nac.com.pl [e-mail]

2010 wydanie I

INSTRUKCJA ORYGINALNA

Spis treści

Znaczenie symboli graficznych	str. 2
Informacje dla użytkowników	str. 3
Obowiązki użytkownika	str. 3
Ochrona środowiska	str. 3
Bezpieczeństwo użytkowania odśnieżarki	str. 3
Przed rozpoczęciem użytkowania	str. 4
Zasady bezpiecznego użytkowania	str. 4
Obsługa i przechowywanie	str. 5

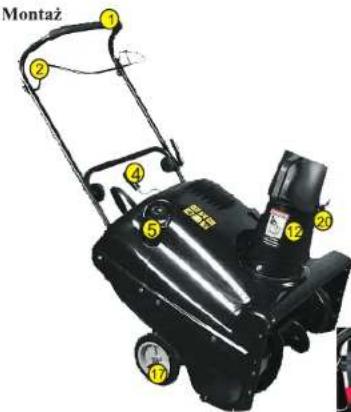

Montaż	str. 6
Przygotowanie silnika	str. 8
Rozruch silnika	str. 8
Sterowanie odśnieżarka	str. 11

Odśnieżanie	str. 10
Czyszczenie	str. 10
Obsługa i regulacja.	str. 11
Obsługa i regulacja.	str. 12
Przechowywanie i konserwacja	str. 12
Transport.	str. 13
Demontaż i kasacja.	str. 13
Ryzyko resztkowe	str. 13
Tabela przeglądów	str. 15
Problemy i ich rozwiązywanie	str. 15
Deklaracje	str. 16

1. Uwaga! Niebezpieczeństwo.
2. Czytaj Instrukcje Obsługi
3. Nie wolno zbliżać nóg do obracających się części.
   4 Uwaga obracające się elementy
4. Zachować bezpieczną odległość od osób postronnych.
5. Przed dokonaniem regulacji odłączyć fajkę od świecy
   6 Nie wolno zbliżać rąk do wirnika
   7 Nie wkładać rąk w wirujące części maszyny

Powyższe piktogramy mogą być umieszczone na maszynie. Znajomość ich znaczenia pozwoli uniknąć błędów w sterowaniu maszyną, a także uniknąć zagrożeń. Są one jak również ta instrukcja obsługi - integralną częścią maszyny. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności można dokupić je i ponownie umieścić na maszynie.

Tabliczka znamionowa

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

NAC Sp. z o.o. Al. Krakowska 39, 05-090 Rasmym ODŚNIEŻARKA SPALINOWA MODEL: W/WR 67403 MAKSYMALNA MOC SILNIKA: 6,5 KM SZEROKOŚĆ ROBOCZA: 53 CM WAGA: 36 kg ROK PRODUKCJI: 2010 SN: www.nac.com.pl CE

Tabela przeglądów

Użytkownik jest odpowiedzialny za przeglądy zawarte w tabeli

	Przed kaźdym użyciem	Po 5 godzin	Każda następna co 25 godzin pracy lub co sezon	Przed kaźdym sezonem	Przed odstawieniem do przechowania
Kontrola poziomu oleju w silniku	V			V
Wymiana oleju w silniku		V	V	V
Kontrola i dokręcenie wszystkich śrub i nakrętek	V			V
Kontrola świecy zapłonowej			V	V
Kontrola paliwa	V
Spuszczenie paliwa					V
Kontrola i regulacja linki (jeśli zajdzie potrzeba)	V			V
Sprawdzenie paska napędu wirnika				V

Typowe problemy i ich rozwiązania

Silnik uruchamia się zrudnością	Wadliwa świeca zapłowna	Wymienść świecy zapłonową
	Woda lub brud w systemie palikowym	Opróżni gażnik za pomocą śrubyżewu paliwa i uzupełnić świełą mieszanką
Silnik pracuje nierówno z przenwami lub nie ma mocy	Zapchany przewód palikowy lub gażnik lub nieświeże etylina	Wyczyścić przewód palikowy, sprawióć podawanie paliwa, dotać świożej etylny
	Woda lub brud w systemie palikowym	Opróżni gażnik za pomocą śrubyżewu paliwa i uzupełnić etylny
Silnik gaśnie	Silnik pracuje z Acquisitionnym ssaniem	Wyłącz ssannie
	Zalany gażnik olejem po przechyleniu odsnieżarki na bok	Oczyścić gażnik z oleju
Silnik dymi	Tiumik zalany olejem po przechyleniu odsnieżarki na bok	Wypolić olej na pracującym silniku
Nadmierne wibracza	Poluzowane mocowanie podzespolów, uszkodzony wimik lub jego napyd	Natychmiast zatrzymać silnik i złącz fajkę świecy zapłonowej. Dokręćć wszystkie śrubyї dokonać innych właściwych naprawę. Jeśli wibracza nie znika powierząć naprawę autoryzowanemu punktowi serwisowemu
Wimik pracuje bez załączenia	Zie wyreguwiana linka napędy wimika	Wyregułować, linkę
Wimik nie pracuje po załączeniu	Zie wyreguwiana linka napędu wimika	Wyregułować, naciągną linkę
Odśnieżarka nie wytruca śniegu	Pas napędowywimika poluzowany/ub uszkodzony	Wymienść pas napędowywimika w (autoryzowanym serwisie)
	Nieprawlidowe ustawienie linki kontroli wimika	Ustawie linkę kontroli wimika
	Zapchany komin wylotowy	Natychmiast zatrzymać silnik. Wyczyścić osłione wylotu śniegu, komin wylotowy i obudowe wimika.
	Obcy przedmiot zablokował wimik	Zatrzymać silnik natychmiasti wyłąć kluczyk zapłonu. Usunąć przyczne zablokowania wimika

Coroczna, po lub przedsezonowa platna kontrola przeprowadzona w serwisie pozwoli uniknąć problemów w trakcie sezonu.

Notatki:

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawca wyrobu lub importerem w celu wyjaśnienia wątpliwości.

Informacje dla użytkowników

Niniejsza Instrukcja obsługi sporządzona jest dla osób, posiadających podstawową wiedzę o urządzeniach mechanicznych. Dla tego kolejne punkty procedur mogą być opisane nie zbyt szczegółowo. W przypadku niezrozumienia tekstu instrukcji należy skontaktować się z pracownikiem serwisu lub ze sprzedawcą celem wyjaśnienia wątpliwości. Maszyna będzie pracowała bez zastrzeżeń i z dużą skutecznością, jeśli operator pozna budowę maszyny i zrozumie, na jakich zasadach ona działa. Przed rozpoczęciem użytkowania odśnieżarki zapoznaj się z niniejszą Instrukcją Obsług i oraz z zasadami bezpieczeństwa. Porównaj rysunki ze swoją odśnieżarką, żeby zapoznać się z lokalizacją różnych mechanizmów sterowania i regulacji. Zachowaj Instrukcję Obsług, będzie ci potrzebna w przyszłości.

Pamiętą! Nektóre części osprzętu odśnieżarki mogą być nie zamontowane fabrycznie. Do obowiązków właściciela należy wykonać wszystkie zalecenia niniejszej Instrukcji Obstugi przy montażu. Przed rozpoczęciem użytkowania właściciel musi如果有łowo sprawdzić maszynę zgodnie z opisem, zawartym w instrukcji lub udać się autoryzowanego serwisu w celu dokonania odpłatnego przeglądu przygotowującego sprzęt do pracy (patrz karta gwarancyjna).

Obowiązki użytkownika

• Dokładnie zapoznaj się ze wszystkimi zaleceniami, dotyczącymi bezpieczeństwa i zawsze postępuj zgodnie z nimi.
• Stosuj wszystkie zalecenia, dotyczące montażu i przygotowania do użytkowania.
  • Dokładnie obejrzyj maszynę.
• Nie należy użytkować odśnieżarki bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.
  • Dokonaj prawidłowej regulacji maszyny.
• Stosuj wyłącznie oryginalne części zamienne, a obsługę powierz autoryzowanemu punktowi serwisowemu.
• Dokonuj wszystkich przeglądów okresowych.

Ochrona środowiska

• Nie napelniaj zbiornika paliwa do samego końca.
• Opróżnij zbiornik przed przechowywaniem posezonowym.
• Używać wyłącznie benzyny bezołowiowej 95.
  • Regularnie wymieniaj olej.
  • Ustawiaj prawidłowo obroty silnika.
• Utrzymuj maszynę w dobrym stanie technicznym.
• We właściwy sposób pozbywaj się zużytego oleju silnikowego.

Bezpieczeństwo użytkowania odśnieżarki

⚠ UWAGA! Zasady bezpieczeństwa wymagają obecności operatora przy pracującej odśnieżarce, aby zmniejszyć ryzyko zranienia. Odśnieżarka jest wyposażona w system kontroli obecności operatora. Nie należy próbować pozbyć się go przy jakichkolwiek okolicznościach.

Z uwagi na wysoki hałas, w czasie pracy operator musi używać nauszników ochronnych.

Dopuszezalny czas nieprzerwanej pracy

nie powinien przekraczać 1 godziny.

Przygotowanie operatora

• Przeczytaj staranie niniejszą Instrukcje obsługi. Należy szczegółowo zapoznać się z zasadami działania wszystkich układów sterowania pracy i ruchu odśnieżarki, a także z zasadami właściwego użytkowania. Należy nauczyć się zatrzymywać odśnieżarkę.
• Nie pozwalaj dzieciom użytkować odśnieżarki. Nie wolno użytkować odśnieżarki również osobom dorosłym bez specjalnego przygotowania.
• Nie pozwalaj osobom postronnym, a szczególnie małym dzieciom i zwierzętom przebywać w pobliżu miejsca pracy.
• Zachowaj ostrożność, żeby uniknąć pośliźnięć i upadków, szczególnie przy poruszaniu się do tyłu.

⚠️ Przed rozpoczęciem użytkowania

• Nie przystępuj do odśnieżania, jeśli miejsce pracy nie jest odpowiednio przygotowane, nie są usunięte wycieraczki, sanki, deski, przewody i inne przedmioty które mogą zostać przejechane przez odśnieżarkę a następnie ją uszkodzić.
• Przed uruchomieniem silnika wszystkie sprzęgła powinny być wyłączone.
• Operator przy użytkowaniu sprzętu powinien być ubrany w odpowiedni zimowy strój roboczy i obuwie z przeciwślizgowymi podeszwami.
• Paliwo jest łatwopalne a jego opary są wybuchowe, zachowaj ostrożność przy tankowaniu.
• Przechowuj paliwo w pojemniku na benzynę (kanistrze).
• Nigdy nie odkręcaj korka wlewu paliwa i nie wlewaj paliwa do zbiornika przy pracującym lub gorącym silniku.
• Tankować należy na zewnątrz nigdy wewnątrz pomieszczenia, zachowując szczególnie ostrożność.
• Dokładnie zakręcaj korek zbiornika paliwa. Wytrzyj nawet najmniejsze ilości rozlanego paliwa.
• Nie przechowuj paliwa i odśnieżarki z paliwem w zbiorniku wewnątrz budynku, gdzie opary benzyny mogą się zetknac z otwartym ogniem lub iskrami.
• Przed każdym użytkowaniem sprawdzaj stan przewodów paliwowych. Pod wpływem ciepła silnika lub słońca paliwo powiększa swoją objętość.
• Należy korzystać tylko z przedłużaczy i sprzętu elektrycznego, zalecanych przez producenta dla wszystkich modeli z elektrycznym rozruchem.
• Dostosuj prawidłowo poziom wirnika względem gruntu przy odśnieżaniu powierzchni, pokrytych żwirem lub drobnymi kamykami.
• Nigdy nie próbuj przeprowadzać jakichkolwiek regulacji, kiedy silnik pracuje (oprócz szczególnych przypadków, opisanych w niniejszej Instrukcji obsługi).
• Zawsze należy zakładać okulary lub osłonę ochronną na twarz podczas pracy lub przy przeprowadzaniu regulacji i napraw, żeby ochronić oczy przed przedmiotami, które mogą być odrzucone przez wimik odśnieżarki.

⚠️ Zasady bezpiecznego użytkowania

• Nie wolno użytkować maszyny, jeśli bierzesz leki, które powodują senność lub wpływają w inny sposób na zdolność operatora do bezpiecznej obsługi sprzętu.
• Nie używaj odśnieżarki, jeśli nie czujesz się zdolnym do pracy, np. jesteś osłabiony.
• Nie trzymaj rąk i nóg zbyt blisko obracających się części lub pod nimi. Za każdym razem wyczyść otwór wylotowy odśnieżarki.
• Zachowaj szczególną ostrożność przy pracach na powierzchniach pokrytych żwirem, lub podczas przeprowadzania po nich odśnieżarki, oraz na ścieżkach i podjazdach. Bądź w stanie gotowości ze względu na ukryte niebezpieczeństwo.
• Po uderzeniu w jakiekolwiek przedmioty, należy zatrzymać silnik i odłączyć przewód świecy zapłonowej, żeby zapobiec przypadkowemu uruchomieniu. Należy dokładnie obejrzeć odśnieżarkę w miejscu uszkodzenia i dopiero po usunięciu usterek można ponownie uruchomić silnik i kontynuować pracę.
• Jeśli odśnieżarka zacznie intensywnie wibrować, należy zatrzymać silnik spalinowy i sprawdzić natychmiast przyczynę. Najczęściej wibracje są ostrzeżeniem przed poważniejszymi uszkodzeniami.
• Zatrzymuj silnik za każdym razem, kiedy odchodzisz od maszyny, kiedy oczyszczasz powierzchnie wirnika lub otwór wylotowy, kiedy przeprowadzasz jakiekołwiek naprawy, regulacje czy przeglądy.

Transport

Nie wymaga żadnych zabiegów przed transportem. Nie należy jedynie przechyłać odśnieżarki na boki, gdyż może do doprowadzić do wylania się oleju silnikowego - poza układ smarowania.

Demontaż i kasacja

W celu zdemontowania odśnieżarki, przed jej kasacją, najlepiej zgłosić się do autoryzowanego punktu serwisowego, gdzie demontaż zostanie przeprowadzony przez fachowców.

Po oddzieleniu części metalowych od plastikowych należy przekazać te części do składnic zajmujących się skupem w/w materiałów.

Ryzyko resztkowe

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jej konstrukcję eliminująca niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

- użytkowania urządzenia przez dzieci

- używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu

- używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi

- używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy

- używanie urządzenia z uszkodzonymi osłonami lub obudową, oraz bez właściwego zamontowania urządzeń zabezpieczających.

Ocena ryzyka resztkowego

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane.

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się

z Centralnym Serwisem pod numerem telefonu

[phone]

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

Po każdym użytkowaniu

- Sprawdzić po każdym użytkowaniu, czy nie są poluzowane lub uszkodzone jakiekolwick części.

- Dokręć wszystkie poluzowane śruby i nakrętki.

- Sprawdź i oczyść wirnik.

- Sprawdź, czy manetka sterujące właściwie funkcjonuje. (Jeżeli występuje)

- Zużyte lub uszkodzone części należy natychmiast wymienić

Wszystkie ustawienia w Rozdziale Obsługa i regulacja powinny być sprawdzane co najmniej raz na sezon.

Regulacja linki sterowania wirnika

Podczas użytkowania odśnieżarki linka mogą rozciągnąć właściwie wyregulować. Linka ta nie może być zbyt luźni Rys. 10 y sprawdzić i załączanie się wimika.

Rys. 10

1-Linka zakończona hakiem

2- Uchwyt z otworami regulacyjnymi

3-Ostona

W celu szybkiego usunięcia usterki która powstała w skutek normalnej eksploatacji trzeba podnieść osłonę Rys. 10 punkt (3), a następnie oswobodzić hak (1) i umieścić w kolejnym otworze uchwytu regulacyjnego (2).

Przechowywanie i konserwacja odśnieżarki

Ostrzeżenie! Nigdy nie opróżniaj zbiornika paliwa wewnątrz budynku, blisko źródeł ognia lub żaru. Opary benzyny mogą wybuchnąć i spowodować pożar.

- Opróżnij zbiornik paliwa lub zamknij zawór paliwa, a następnie uruchom silnik i pozwól mu wypalić pozostałą w gaźniku i przewodach paliwowych benzynę.

- Wymianę oleju przeprowadź wyłącznie gdy silnik jest nagrzany.

- Po wykręceniu świecy zapłonowej wpuść przez otwór świecy kilka mililitrów czyste oleju silnikowego. Następnie przykryj otwór szmatką i pociągnij linkę rozrusznika dwa-trzy razy. Następnie wkręć świecę zapłonową i podłącz fajkę świecy.

• Dokładnie wyczyść odśnicżarkę.

- Nasmaruj prowadnice wyrzutnika śniegu i ślimak sterowania wyrzutem.

- Upewnij się, czy wszystkie śruby nakrętki i wkręty są dokręcone. Sprawdź wszystkie części ruchome pod względem uszkodzeń, pęknięć i zużycia. Jeśli jest to konieczne, należy wymienić wadliwe części.

- Nie lakierowane powierzchnie odśnieżarki, takie jak wylot śniegu czy wirnik pokryj środkiem antykorozyjnym.

- Jeśli jest to możliwe, przechowuj odśnieżarkę w osobnym, dobrze wentylowanym pomieszczeniu.

- Jeśli maszyna będzie przechowywana na dworze, należy coś pod nią podłożyć, żeby żadna jej część nie dotykała gruntu.

- Przykryj odśnieżarkę należy materiałem, który nie zatrzymuje wilgoci. Nie przykrywaj jej materiałem z plastiku (folia, itp.).

Uwaga! Przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewni dobry stan techniczny odśnieżarki przy odśnieżaniu w następnym sezonic.

- Przy czyszczeniu, naprawach, przegladach upewnij się, że wirmik i wszystkie ruchome części zatrzymały się. Żeby zapobiec przypadkowemu uruchomieniu, należy odlączyć przewód świecy zapłonowej i umieścić go w położeniu, w którym było by niemożliwe zetknięcie ze świecą zapłonową.

- Stosuj wszystkie możliwe środki ostrożności, jeśli zostawiasz odśnieżarkę bez opieki. Odłącz wirnik, zatrzymaj silnik i wyjmij kluczyk zapłonu.

- Nie wolno zostawiać pracującego silnika wewnątrz pomieszczenia, oprócz przypadków uruchomienia silnika dla wprowadzenia odśnieżarki do środka pomieszczenia oraz wyprowadzenia na zewnątrz. Drzwi wejściowe powinny być wtedy otwarte; spaliny są bardzo niebezpieczne dla zdrowia (zawierają tlenek węgla, bezzapachowy i trujący gaz).

- Nie usuwaj śniegu, poruszając się w poprzek pochylej powierzchni. Zachowaj szczególną ostrożność przy zmianach kierunku ruchu na pochyłościach. Nie próbuj odśnieżać na zbyt stromych powierzchniach.

- Nie należy użytkować odśnieżarki bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.

- Nigdy nie odśnieżaj zbyt blisko elementów budowli ze szkła, samochodów, klatek schodowych, śmietników i innych obiektów bez ustawienia właściwego kąta wyrzutu śniegu. Nie pozwalaj dzieciom i zwierzętom przebywać blisko miejsca pracy.

- Nie przekraczaj możliwości maszyny, próbując usuwać śnieg zbyt szybko.

- Nigdy nie odśnieżaj śliskich powierzchni ze zbyt wysokimi prędkościami, przeznaczonymi do transportu. Kiedy poruszasz się do tyłu, patrz w stronę ruchu odśnieżarki i zachowaj szczególną ostrożność.

- Nigdy nie kieruj otworu wylotowego na osoby, znajdujące się w pobliżu, oraz nie pozwalaj nikomu przebywać przed odśnieżarką.

- Odłączaj wirnik przy transporcie odśnieżarki lub kiedy jej nie używasz.

- Nigdy nie pracuj w warunkach ograniczonej widoczności i braku oświetlenia. Upewnij się, że twardo stoisz na ziemi. Trzymaj uchwyty mocno oburącz. Poruszaj się wolnym pewnym krokiem, nigdy nie biegnij.

- Nie przeceniaj swoich sił. Cały czas należy przyjmować pewną stabilną pozycję, zachowując równowagę.

- Zachowuj ostrożność przy odśnieżaniu pochyłych powierzchni. Maksymalny pochyl pracującej odśnieżarki wynosi 15 stopni. Większe pochylenie doprowadzi do uszkodzenia silnika z winy użytkownika.

- Odśnieżarka służy do usuwania śniegu na chodnikach, alejkach, podjazdach i innych powierzchniach poziomych.

- Nie należy próbować odśnieżać na pochyłych powierzchniach oraz na powierzchniach, znajdujących się powyżej poziomu gruntu, takich jak dachy domów, dachy garaży, ganków i innych podobnych konstrukcjach.

Obsługa i przechowywanie

- Od czasu do czasu sprawdzaj, czy wszystkie śruby i nakrętki są dokręcone, żeby mieć pewność, że stan techniczny odśnieżarki pozwala na bezpieczne użytkowanie.

- Nigdy nie przechowuj odśnieżarki z paliwem w zbiorniku wewnątrz budynku, gdzie są źródła ciepła i ognia, takie jak gorąca woda, grzejniki, suszarki do ubrań i temu podobne. Pozwól silnikowi ostygnąć przed zaprowadzeniem sprzętu do pomieszczenia.

- Zawsze należy stosować zalecenia niniejszej Instrukcji obsługi dotyczące szczegółów przechowywania odśnieżarki przez dłuższy czas.

- Pozwól silnikowi popracować kilka minut po skończeniu odśnieżania, żeby zapobiec nagromadzeniu lodu na powierzchni wirnika.

Montaż ① ② ④ ⑥ ⑦ ⑫ ⑳

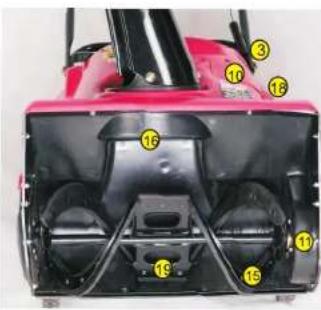

Rys. 1

1 - Uchwyt odśnieżarki
2 - Dźwignia załączania wimika
3 - Linka załączenia wirnika z regulacją
4 - Dźwignia regulacji wyrzutu śniegu
5 - Zbiornik paliwa Pb95 z filtrem
6 - Uchwyt linki rozrusznika
7 - Włącznik/Wyłącznik ON/OFF
8 -Pompka
9 - Wlew oleju silnikowego
10 - Spust oleju silnikowego Rys.4(a)
11 - Ośłona napędu wirnika

12 - Wyrzutnik śniegu z regulacją
13 - Dźwignia ssania
14 - Świeca
15 - Wirnik
16 - Gardziel wirnika
17 - Koło
18 - Tłumik
19 - Łopata wirnika
20 - Śruba regulacji wyrzutnika

Obstuga

Przed uruchomieniem zapoznaj się z obsługą odśnieżarki, żeby utrzymać maszynę w dobrym stanie technicznym.
OSTRZEŻENIE! Przed obsługą, naprawami, ustawieniami i regulacją (oprócz gaźnika) należy odłączyć fajkę świecy zapłonowej.

Ogólne zalecenia.

Gwarancją nie są objęte uszkodzenia i usterki, które powstały w rezultacie nadużyć lub niedbalstwa operatora. Żeby uzyskać całkowity zakres gwarancji, operator powinien obsługiwać odśnieżarkę w sposób, opisany w niniejszej Instrukcji obsługi.
Dla prawidłowej pracy odśnieżarki niektóre regulacje powinny być przeprowadzane okresowo.

Wymiana oleju

Pierwszy olej należy wymienić po 5 h użytkowania, a następnie po każdych 25 h lub co najmniej raz w sezonie. Wymianę należy przeprowadzać gdy silnik jest gorący.

UWAGA! Zaraz po zatrzymaniu silnika olej jest gorący. Przed opróżnieniem oleju, należy chwilę poczekać aż silnik trochę ostygnie.

- Odkręć korek wlewu oleju Rys 4 (B) i wyjmij bagnet pomiarowy. Olej opróżnia się przez otwór wylewowy porzez przechylenie do specjalnego pojemni Rys 4 (A)

Rys. 8

UWAGA! Zużytego oleju nie należy pozbywać się w sposób przypadkowy(wylewać do kanalizacji lub bezpośrednio do środowiska). Należy go odstawić do punktu utylizacji oleju.

Świeca zapłonowa

Przed wykręceniem świecy zapłonowej (Rys. 9) należy dokładnie wyczyścić miejsca dookoła świecy. Świece należy wymieniać raz w roku lub co 100 h pracy silnika.

Stosuj wyłącznie świece zapłonowe Champion RC14YC.

Moment dokręcania 24-27 Nm. Przerwa pomiędzy elektrodami 0,7 - 0,8 mm

① ② Rys. 9

Rys.9

1-Świeca zapłonowa

2- Szczelinomierz

Sterowanie pracą odśnieżarki polega na:

- uruchomieniu pracy wirnika poprzez dociśnięcie dźwigni Rys. 4 punkt (2) do uchwytu (1)

- kierowanie wyrzutnikiem poprzez dźwignię (4)

Uwaga! Zatrzymanie wirnika następuje po zwolnieniu odpowiedniej dźwigni. Jeśli wirnik obraca się mimo to, należy przeprowadzić regulację linki - patrz rozdział Problemy i ich rozwiązywanie.

Odśnieżanie i poruszanie się do przodu

Odśnieżanie

- Wirnik zaczyna obracać się po naciśnięciu dźwigni uruchamiania wirnika.

- Zwolnij dźwignię kontroli wirnika, żeby zatrzymać odśnieżanie.

Ostrzeżenie! Przy odśnieżaniu istnieje niebezpieczeństwo wyrzucania przedmiotów, co może doprowadzić do poważnych obrażeń i zranienia operatora. Żeby uchronić oczy, należy zawsze przy odśnieżaniu zakładać okulary lub maskę ochronną. Zalecane standardowe okulary ochronne lub ekran ochronny.

Rady dotyczące odśnieżania

- Silnik jest zaprojektowany tak, żeby mieć największą moc przy maksymalnych obrotach.

- Najlepiej odśnieżać, kiedy śnieg jest świeży, bezpośrednio po opadach lub w ich trakcie.

- Śnieg do 20 cm może być usuwany szybko i łatwo przy dużych szybkościach. Prędkość odśnieżania należy zmniejszyć przy odśnieżaniu głębszego śniegu.

- Odśmieżanie zasp śnieżnych większych niż 25 cm jest zabronione.

- Nie należy odśnieżać śniegu zmarzniętego i złodowaciałego. Istnieje ryzyko mechanicznego uszkodzenia wirnika.

- Żeby dokładnie usuwać śnieg, należy kolejnym przejściem objąć resztki śniegu pozostałe po poprzednim przejściu odśnieżarki.

- Ruch odśnieżarki do przodu zaczyna się, kiedy wirnik dotyka zaspy i odśnieżanej powierzchni. Zeby odśnieżarka poruszała się do przodu z większą łatwością należy lekko podnieść ją do góry za pomocą uchwytu. Nie wolno mocno pchać odśnieżarki.

- Kierunek wyrzucania śniegu należy wcześniej zaplanować.

- Osłonę wylotu śniegu należy ustawić tak, żeby śnieg był wyrzucany z wiatrem.

- Maszyna nie powinna odrzucać kamieni i żwiru. Przy odśnieżaniu terenu, posypanego żwirem, kamykami itd. należy płozę ustawić 2,5 - 6,0 mm poniżej dolnej części obudowy wirnika (listwy dolnej).

- Pozwól silnikowi popracować kilka minut po skończeniu odśnieżania, żeby zapobiec nagromadzeniu lodu na powierzchni wirnika.

- Po każdym użytkowaniu odśnieżarkę należy wyczyścić.

- Należy usunąć lód, śnieg i brud z całej maszyny. Sól i inne chemiczne środki należy zmyć wodą i wytrzeć do sucha.

Czyszczenie obudowy wirnika

OSTRZEŻENIE! Zawsze przy czyszczeniu obudowy wirnika postępuj zgodnie z poniższymi zaleceniami.

• Zatrzymaj odśnieżarkę

• Wyłącz silnik

- Odłącz fajkę świecy zapłonowej

- Do czyszczenia gardzieli wyrzutnika śniegu i wirnika użyj drewnianego kija.

Uwaga! Nigdy ręką i zawsze gdy wirnik zostanie zatrzymany.

• Pamiętaj, nie przechylaj odśnieżarki na bok.

Montaż uchwytu

Rys.2
1 - Uchwyt dolny
2 - Uchwyt górny
3 - Šruby

Rys. 2

• Zamontuj uchwyt dolny za pomocą czterech śrub M8 (2) wraz z podkładkami wkręcając je mocno po obydwu stronach odśnieżarki.
  • Należy je mocno dokręcić.hwyt dolny

Montaż mechanizmu obrotowego wyrzutnika

• Za pomocą dwóch śrub M8 (3) przymocuj do rękojeści dolnej (1) rękojeść górną (2).
• W ten sposób zamocowaliśmy rękojeść odśnieżarki.

Montaż wyrzutnika śniegu

Wyrzutnik śniegu zakładamy na otwór wylotowy z odśnieżarki. Przymocuj komin wyrzutowy przy pomocy trzech śrub które zakręcamy nakrętkami

Górna część komina czyli sam wyrzutni skręcamy na dwie śruby i nakrętki zaopatrzone w motylki Montaż przeprowadzamy zgodnie z rysunkiem poniżej.

Po przykręceniu pary podkładek operację tę powtarzamy dla dwóch pozostałych par na kołnierzu wyrzutnika śniegu.

Rys.3
1 - Šniba
2 - Nakretka
3 - Nakrętka (zaopatrzona w motylek)
4 - Wyrzutnik

Rys. 3

Przygotowanie silnika

Co należy zrobić przed uruchomieniem silnika.

- Przed obsługą lub pierwszym uruchomieniem silnika zapoznaj się z budową odśnieżarki, zasadami działania i sterowania.

- Upewnij się, że wszystkie śruby i nakrętki są prawidłowo dokręcone.

Uwaga! Zbiorniki paliwa i oleju są puste

Mogą znajdować się w nich śladowe ilości cieczy pozostałe po kontroli technicznej w fabryce.

OSTRZEŻENIE! Zawsze korzystaj ze specjalnego bezpiecznego pojemnika na benzynę (kanistra). Przy tankowaniu nie wolno palić papierosów. Nie wolno również tankować w pomieszczeniach. Przed tankowaniem zatrzymaj silnik. Pozwól silnikowi ostygnąć przez kilka minut.

Stosuj zawsze benzynę bczelowiową Pb95 wolną od zanieczyszczeń, przefiltrowaną przez drobne sito paliwowe. Dbaj o to, aby benzyna była przechowywana nie dłużej niż jeden miesiąc w szczelnym i czystym kanistrze. Stosuj olej do silników czterosuwowych SAE 5W30 lub przy temperaturach poniżej -18 stopni 0W30. Są to jedyne oleje zalecane przez producenta silników do ośnieżarek. Jednorazowe napelnienie miski olejowej wymaga użycia ok. 0,6 L oleju. Polecamy oleje marki NAC SNOW oraz TECPART SNOW.

Uruchamianie zimnego silnika

Uwaga! Nowy silnik nie jest zalany olejem. Przed uruchomieniem silnika należy do miski olejowej włać około 0,6 L oleju silnikowego wg podanej wcześniej specyfikacji. Należy sprawdzić miarką w korku wlewu oleju, czy poziom oleju jest maksymalny (Full - Rys.8 B).

Rozruch silnika

Przed uruchomieniem silnika upewnij się że zapoznałeś się ze wszystkimi zaleceniami zawartymi na stronach Instrukcji Obsługi.

Uwaga! Nie wolno uruchamiać silnika w pomieszczeniu lub w zamkniętej nie wentylowanej przestrzeni, ponieważ spaliny zawierają tlenek węgla bezzapachowy i śmiertelny gaz. Temperatura tłumika i powierzchni dookoła niego może sięgać 165° C.

Aby uruchomić silnik:

- sprawdzić poziom oleju stawiając odśnieżarkę na równym podłożu

- napełnić zbiornik paliwa benzyną bezołowiiową

- upewnić się czy napęd wirmika jest wyłączony(Rys. 4)

- czy na świecę zapłonową nałożona jest tzw. fajka

- włączyć zapłon

7-Rączka rozrusznika

Uwaga! W odśnieżarkach nie stosuje się filtrów powietrza (przeciwpyłowych). Producent nie zaleca (zimą podczas odśnieżania brak kurzu)

Rys. 6

• włączyć urządzenie rozruchowe (ssanie) - przesunąć dźwignię Rys. 5 punk(4)
  pompka(energicznie nacisnąć trzy razy przed każdym uruchomieniem Rys.5 punkt(5)
  uchwycić rękojeść rozrusznika, naprężyć, a następnie pociągnąć energicznie za linkę rozrusznika Rys.5 punkt (7)
  Uwaga! Nie wyciągaj linki do końca. Przytrzymuj linkę lekko naprężoną (nie ciągnąc) przy jej zwijaniu się.
• jeśli silnik nie uruchamia się po 5 lub 6 pociągnięciach sprawdź czy świeca nie jest zalana paliwem, ewentualnie zapoznaj się z Rozdziałem Typowe problemy i ich rozwiązywanie
• kiedy silnik zacznie pracować równo, wyłącz ssanie.

Uwaga! Przy temperaturze poniżej -18° pozwól silnikowi rozgrzać się przez kilka minut zanim rozpoczniesz odśnieżanie.

Uwaga! (Jeśli występuje)

Uwaga! Manetką gazu reguluj obroty w zależności od grubości zalegającego śniegu. Zaleca się jednak odśnieżanie przy maksymalnych obrotach.

Uruchamianie gorącego silnika

Jeśli silnik niedawno pracował i jest jeszcze ciepły, nie należy włączać ssania. Jeśli silnik nie uruchamia się, postępuj tak, jak przy uruchomieniu zimnego silnika.

Zatrzymywanie silnika

Żeby zatrzymać silnik, zwolnij dzwignię załączania wirnika(Rys. 7) i przekręć włącznik zapłonu w pozycje OFF

Sterowanie odśnieżarką

Rys. 7

1 - Uchwyt odśnieżarki
2 - Dźwignia załączania wirnika
3 - Wyłącznik /włącznik silnika
4- Dzwignia sterowania kominem
5-Komin
