INSTRUKCJA OBSŁUGI KCB25BS NAC

De-lancja apenok, mcl wajwana, wprpetau rana, hir recerted prakka.

spelnia zasadlicze wymaganie:

spredia wymiagań na bestużeczy form 2 do módzovansch:

do otractu i nie odejmuje caused srodowych podanych przez użytkownika kociowego

kub przep-owadań-sych przez niego zółnićjansch celani

Dokumenta u lederar osiertes a v. sialis, (mce bét, a v. 100, a celsu paracions)

the job of the job

Gzyska 2 zadzlerzka 2014

2.2.1.3

(2) 10, 20

Piotr Gajos, Indyler de. cevery ayndredl produktes Kap. SABATO, ASCEU

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przelwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługt,

zanim podejmiesz kroki reklamacyjne, skontaktuj się

z Centralnym Serwisem pod numerem telefonu

801 044 450

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

Niniejsza instrukcja (wspólna dla kilku modeli zamiatarek) nie wskazuje cech nabytego przez Państwa urządzenia w zakresie, w jakim nie mają one bezpośrednio na sposób korzystania z niego , którego dotyczy instrukcja, a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie za co firma NAC nie ponosi odpowiedzialności.

NEW AMERICAN CONCEPT

SPRZĘT OGRODNICZY

Instrukcja Obsługi

Zamiatarki spalinowej

Moce KCB25BS	KCB25-F
Silnik Snow Series 800	G230F
Typ silnika	Czterceuwowy gnomczerowaty OHV	Czterceuwowy gnomczerowaty
Masymalna moc silnika	4,6 kW / 6,5 KM
Pojernność silnika	186 cm2	205 cm2
Prędkość obrotowa	3600 ohmin	3060 ohmin
Palkos	bezyną bezobłowowa 95 Pb
Pojernność zotamiła palwa	3,6 L	3,1 L
Pojernność maksłejanej	0,8 L
Szarkość robozka / środaca	800 mm / 350mm
Obrocy czzożki	300 ohmin
Prędkość jeczy	1,9-4,9inch
Kąt obrotowy czzożki	5"
Rugi armod / tyl	5/2"
Gwarantowany poziom mocy akustycznaj LWA	104 dB (A)	103 dB (A)
Waga	70 kg	69,5 kg
Rek produkcji	2014

UWAGAI

NIE UŻYWAĆ ZAMIATARKI KCB25BS SNOW SERIES 800 DO INNYCH CELÓW NIŻ USUWANIE ŚNIEGU

Uwaga! Nowy silnik nie jest zalany olejem

UWAGA! Urządzenie przeznaczone jest do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych lub zarobkowych powoduje uniceważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Producent: NAC Sp z.o.o

Al. Krakowska 39, 05-090 Raszyn tel. [phone] ,fax [phone] www.nac.com.pl [e-mail].p

Centrum Serwisowe Strobów 2E, 96-100 Skierniewice tel. [phone] , fax + 48 46 819 35 29 www.nac.com.pl [e-mail]

2014 wydanie I

Instrukcja oryginalna

Tekst oznaczony tym znakiem jest szezególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku nie/rozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawca wyrobu lub importerem w celu wyjaśnienia wątpliwości.

Spis treści

Dane techniczne....str. 1

Spis treści str. 2

Znaczenie symboli graficznych str. 2

Informacja dla wintkrowników

Obowiazki użytkowniką str. 3

Przygotowanie operatora . . . . . . str. 4

Przed rozpoczęciem użytkowania . . . . str. 4

Zasady bezpiecznego użytkowania . . . str. 4

W razie wypadku lub awarii ..... str. 4

Obsługa i przechowywanie ..... str. 5

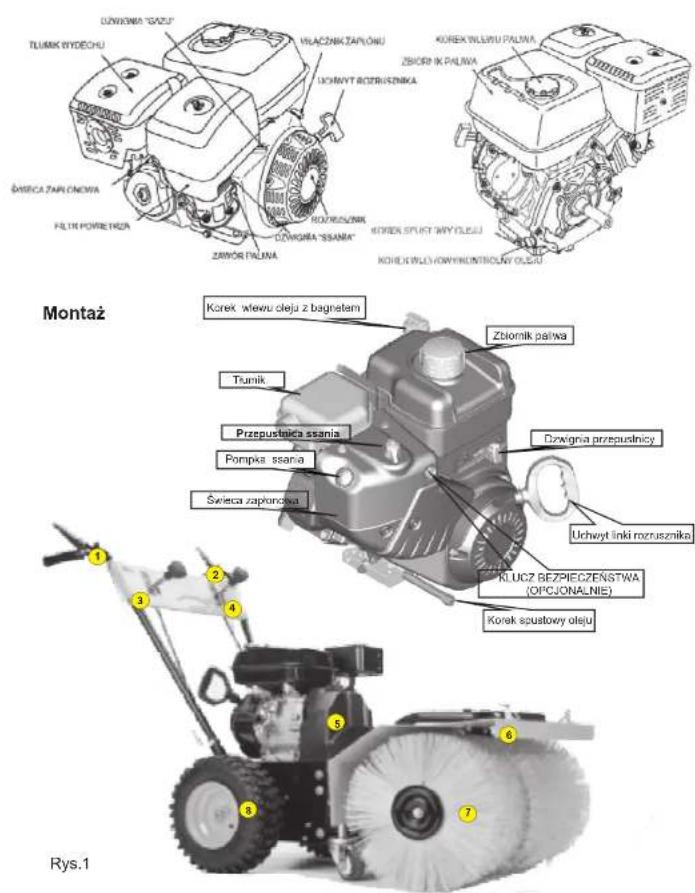

Montaż. str. 6

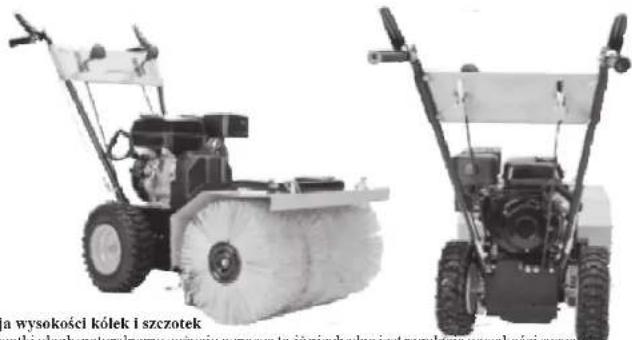

Regulacja ustawienia wysokości

kofek i szczotki ..... str.

Ustawianie szczotki. . . . . . . . . . . str. 8

Uruchomianic zimnego silnika ..... str. 9

Zatrzymanie silnika . . . . . . . . . str. 10

Praca str. 10

Zamiatanie str. 10

Rady dotyczące zamiatania ..... str. 10

Czyszczenie. str. 10

Ogólne zaleccenia str. 11

Przechowywanie i konserwacja ..... str. 12

Transport. str. 13

Kasacja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. slr. 13

Ryzyko resztkowe....str.13

Ocena ryzyka resztkowego ..... str. 13

Ochrona środowiska. str. 13

Typowe problemy tabela przeglądów . . str. 14

Deklaracje . . . . . . . . . . . . . . . . . str. 16

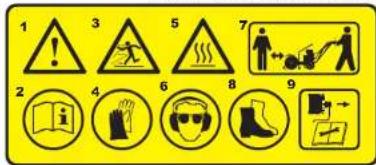

Piktogramy ostrzegawcze i oznaczenia sterownicze

1 ! 3 5 7 2 4 6 8 9 i

1. Uwaga! Niebezpieczeństwo.
   2 Przeczytać instrukcję obsługi przed użytkowaniem.
2. Uwaga na odrzucane przedmioty.
3. Zawsze używaj rękawicę ochronne.

4. Uwaga nagrzewające się elementy.

5. Uzywaj ochronniki słuchu i rękawice ochronne

6. Zachować dystans od osób postronnych
7. Używaj odpowiednie obuwie robocze.
8. Uwaga: Odiączyć fajkę od świecy przed

konserwacja i naprawa.

NAC Sp. z.e.o. Al. Krziewska 29, 05-090 Kaszny ZAMIATARKA SPALINOWA MODEL: KCS25-F MAXIMYMALNA NOC SILINKA: 4,8 kW / 6,5 KM MAXIMYMALNE OBDTY SILINKA: 1000 eks./m/s. SZERODRÓG RUBOZKA: 80 mm WAGA: 70 kg RDK PRODUKCI: 2014 S/N: www.nac.com.pl CE AGS

NAC Predorsent: NAC Sp. 2.0.0. Al. Krakowska 29, 05-010 Rasiy ZAMIATARKA SPALINOWA MODEL: KCB25BS POIEMNOŚĆ SILNIKA: 205 cc SERIA: 500 SERIES MAKSYMALNE OBROTY SILNIKA: 3600 ohr./min. SZERKNOŚĆ ROBOGZA: 80 cm WAGA: 49,5 kg ROK PRODUKTJE: 2014 S/N. www.nac.com.pl

Tabliczka znamionowa umieszczona jest na obudowie urządzenia

Informacje zawarto w tej tabliczce są niezbędne dla ustalenia odpowiednich części

zamiennych i czynności obsługowych

Powyższe piktogramy mogą być umieszczone na maszynie. Znajorność ich znaczenia pozwoli uniknąć błędów w sterowaniu maszyny, a także uniknąć zagrożeń. Są one jak również ta instrukcja obsługi - integralną częścią maszyny. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności można dokupić je u importera i ponownie umieścić na maszynie.

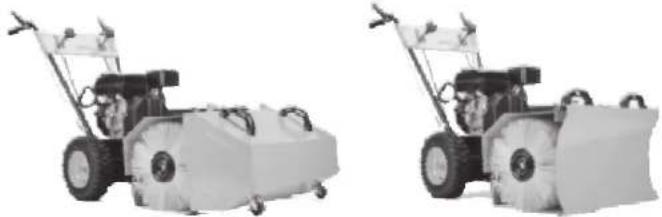

Akecesoria dodatkowe

Typowe Problemy i ich rozwiązania

Problem	Możliwa przyczyna	Rezwiazanie
Silnik uruchamia się z trudnością	Wadliwa świeca zapłonowa	Wymienić świesc zapłonową
	Woda lub brud w systemie paliwowym	Opróżnić gaźnik za pomocą śruity złewu paliwa i uzupełnić świeczą mieszanką
Silnik pracuje nierówno z przerwami lub nie na mocy	Zapchany przewód paliwowy lub gaźnik lub niestwieża etylna	Wyczyścić przewód paliwowy, sprawdzić podawania paliwa, dolać świseję etyliny
	Woda lub brud w systemie paliwowym	Opróżnić gaźnik za pomocą śruity złewu paliwa i uzupełnić etyline
Silnik giénie	Silnik pracuje z Percentzonym samiem	Wyłącz samie
	Zalany gaźnik objem po przechyleniu zamiatarki na bok	Oczyścić gaźnik z oleju
Silnik dymi	Tumik zalany objem po przechyleniu zamiatarki na bok	Wypalić olej na pracującym silniku
Nadmiere wibracje	Poluzowane mocowanie podzespołów, uszkodzony napęd	Natychmiast zatrzymać silnik i zdręć tajkę świescy zapłonowej. Dokręcić wszystkie śruby i dokonać innych właściowych napraw. Jeśli wibracja nie znika powierzyć nprawę autoryzowanemu punktowi sorwisowemu.
Nie działa napęd kół	Pas napędowy poluzowany lub uszkodzony	Wymienić pas napędowy kół
	Newawiściwe ustawienie linki sterowania napędem kół	Dokonać odpowiedniej regulacji
	Zutyte lub uszkodzone koło cierne	Wymienić koliko cierne
	Zerwane zawleczki zabezpieczające	Wymienić zawleczki
Zemiatarka nie zamiała	Pas napędowy szczotki poluzowany lub uszkodzony	Wymienić pas napędowy
	Neprawildowe ustawienia linki kontrolli szczotki	Ustawść linkę kontroll
	Sprawdź czy odległość szczotki od podlota jest prawidłowa	Wyregulą wysokości kolek i szczotek

Tabela przeglądów

Użytkownik jest odpowiedzialny za przeglądy zawarte w tabeli.

Uwaga! W silnikach górnozaworowych, po każdym sezonie należy sprawdzić luzy zaworowe, które powinny wynosić: zawór wydechowy - 0,15 mm; zawór ssący 0,1 mm. Jeżeli wartości zmierzone odbiegają od podanych powyżej, należy przeprowadzić regulację. Regulację tę należy zlecić przeszkolonemu pracownikowi punktu serwisowego NAC.

	Przedkaźdymużyciem	Pierwsze 2godziny	Co 5godzin	Co 25godzin	Przedkaźdymsozonem	Przedodstawieniemdoprzechowania
Kontrola pożlomu oleju w silniku	V		V		V
Wymiana oleju w silniku		V		V	V
Kontrola i dokręcenie wszystkichśrub i nakrętek	V				V
Kontrola świecy zapłonowej				V	V
Kontrola paliwa	V
Spuszczenie paliwa						V
Kontrola i regulacja linek		V		V	V
Smarowanie łańuchów napędówi zebatek				V	V

Uwaga! Okresowy przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewni dobry stan techniczny odkurzacza w następnym sezonie.

⚠ Bezpieczeństwo użytkowania zamiatarki

UWAGA! Zasady bźcipczeństwa wymagają obceności operatora przy pracującej zamiatarce, aby zmniejszyć ryzyko zranicnia. Zamiatarka jest wyposażona w system kontroli obceności operatora. Nie należy próbować pozbyć się go przy jakichkolwick okolicznościach.

Informacje dla użytkowników

Niniejsza instrukcja obsługi sporządzona jest dla osób, posiadających podstawową wiedzę o urządzeniach mechanicznych. Dlatego kolejne punkty procedur mogą być opisane niezbyt szczegółowo. W przypadku niczrozumienia tekstu instrukcji należy skontaktować się z pracownikiem scorwisu lub ze sprzedawca celem wyjasnienia wąplliwości. Maszyna będzie pracowała bez zastrzeżeń i z dużą skutecznością, jeśli operator pożna budowę maszyny i zrozumie, na jakich zasadach ona działa. Przed rozpoczęciem użytkowania zamiatarki należy zapoźnać się z niniejszą instrukcją obsługi oraz z zasadami bezpieczeństwa oraz porównać rysunki ze swoją zamiatarką, żeby zapoźnać się z lokalizacją różnych mechanizmów sterowania i regulacji. Trzeba zachować instrukcję obsługi, będzie potrzebna w przyszłości.

UWAGA! Niektóre części osprętyt zamiatriki mogą być nie zamontowane fabrycznie. Do obowiązków właściciela należy wykonanie wszystkich zaleceń niniejszej instrukcji obsługi przy montażu. Przed rozpoczęciem użytkowania właściciel musi szczegółowo sprawdzić maszyń zgodnie z opisem zawartym w instrukcji lub udać się do autoryzowanego scorwisu w celu dokonania odpłatnego przeglądu przygotowującego sprzęt do pracy (patrz karta gwarancyjna).

Maszyny nie należy stosować do:

- przycinania krzewów

- rozdrabniania gałęzi

Obowiązki użytkownika

Dokładnie zapoznać się ze wszystkimi zaleceniami, dotyczącymi bezpieczeństwa i zawsze postępować zgodnie z nimi.

Stosować wszystkie zalecenia, dotyczące montażu i przygotowania do użytkowania.

Dokładnie obejrzeć maszynę.

Nie należy użytkować zamiatarki bez właściwych ośton, pokryw i innych ochronnych środków bezpieczeństwa.

Dokonywać prawidłowej regulacji maszyny.

Należy stosować wyłącznie oryginalne części zamienne, a obsługę powierzyć autoryzowanemu

punktowi serwisowemu.

Dokonywać wszystkich przeglądów okresowych.

Z uwagi na wysoki hałas, w czasie pracy operator musi używać nauszników ochronnych.

Przygotowanie operatora

Przeczytać staranie niniejszą instrukcję obsługi. Należy szczegółowo zapoznać się z zasadami działania wszystkich układów sterowania pracy i ruchu zamiatarki, a także z zasadami właściwego użytkowania. Należy nauczyć się zatrzymywać zamiatarkę.

Nie pozwalać dzieciom użytkować zamiatarki. Nie wolno użytkować zamiatarki również osobom dorosłym bez specjalnego przygotowania.

Nie pozwalać osobom postronnym, a szczególnie małym dzieciom i zwierzętom przebywać w pobliżu miejsca pracy.

Zachować ostrożność, żeby uniknąć poślizgnięć i upadków, szczególnie przy poruszaniu się do tyłu.

Dopuszczalny czas nieprzerwanej pracy nie powinien przekraczać 3 godzin.

Przed rozpoczęciemużytkowania

Nie należy przystępować do zamiatania, jeśli miejsce pracy nie jest odpowiednio przygotowane, nie są usuniętc wycieraczki, deski, przewody i inne przedmiot, które mogą zostać przecjechane przez zamiatarkę, a następnie ją uszkodzić.

Przed uruchomieniem silnika wszystkie sprzęgła powinny być wyłączone.

Operator przy użytkowaniu sprzętu powinien być ubrany w odpowiedni strój roboczy i obuwie z przeciślizgowymi podeszwami.

Paliwo jest latwopalne a jego opary są wybuchowe, zachować ostrożność przy tankowaniu.

Paliwo należy przechowywać w pojemniku na benzynę (kanistrze).

Nigdy nie można odkręcać korka wlewu paliwa, i nie wlewać paliwa do zbiornika przy pracującym lub gorącym silniku.

Tankować należy na zewnątrz. nigdy wewnątrz pomieszczenia, zachowując szczególnie ostrożność.

Dokładnie zakręcać korek zbiornika paliwa. Wycierać nawet najmniejsze ilości rozlanego paliwa.

Nie można przechowywać paliwa i zamiatarki z paliwem w zbiorniku wewnątrz budynku, gdzie opary benzyny mogą się zetknąć z otwartym ogniem lub iskrami.

Przed każdym użytkowaniem należy sprawdzać stan przewodów paliwowych. Pod wpływem ciepła silnika lub słońca paliwo powiększa swoją objętość.

Nalczy korzystać tylko z przedłużaczy i sprzętu elektrycznego, zalecanych przez producenta dla wszystkich modeli z elektrycznym rozruchem.

Dostosować prawidłowo poziom wirnika względem gruntu przy zamiataniu powierzchni, pokrytych żwirem lub drobnymi kamykami.

Nigdy nie próbować przeprowadzać jakichkolwiek regulacji, kiedy silnik pracuje (oprócz szczególnych przypadków, opisanych w niniejszej instrukcji obsługi).

Zawsze należy zakładać okulary lub osłone ochronną na twar7 podczas pracy lub przy przeprowadzaniu regulacji i napraw, żeby ochronić oczy przed przedmiotami, które mogą być odrzucone przez zamiatarkę.

Zasady bezpiecznego użytkowania

Nie wolno użytkować maszyny, jeśli bierzemy leki, które powodują senność lub wpływają w inny sposób na zdolność operatora do bczpicznej obsługi sprzętu.

Nic używać zamiatarki, jeśli nie czujesz się zdolnym do pracy, np. jesteś osłabiony.

Nic można trzymać rąk i nóg zbyt blisko obracających się części lub pod nimi.

Zachować szczególną ostrożność przy pracach na powierzchniach pokrytych żwirem lub podczas przeprowadzania po nich ścieżkach i podjazdach. Bądź w stanie gotowości ze względu na ukryte niebezpieczeństwo.

Po uderzeniu w jakickolwick przedmioty, należy zatrzymać silnik i odłączyć przewód świcey zapłonowej, żeby zapobiec przypadkowcmu uruchomicieniu. Należy dokładnie obcjrzeć zamiatarkę w miejscu uszkodzenia i dopiero po usunięciu usterek można ponownie uruchomić silnik i kontynuować pracę.

Jeśli zamiatarka zacznie intensywnie wibrować, należy zatrzymać silnik i natychmiast sprawdzić przyczynę. Najczęściej wibracje są ostrzeżeniem przed poważniejszymi uszkodzeniami.

Przy czyszczeniu, naprawach, przeglądach należy upewnić się, że szczotka i wszystkie ruchome części zatrzymały się. Żeby zapobiec przypadkowemu uruchomieniu, należy odłączyć przewód świecy zaplonowej

Wraziewypadkulubawarii

W razie wypadku należy natychmiast zatrzymać /wyłączyć maszynę i wezwać pomoc (jeżeli tego wymaga sytuacja)

W razic awarii nalczy zatrzymać/wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

Transport

Nie wymaga żadnych czynności przed transportem. Nie należy jedynie przechylac zamiatarki na boki, gdyż może to doprowadzić do wylania się oleju silnikowego - poza układ smarowania.

Demontaż i kasacja

W celu zdemonłowania zamiatarki, przed jej kasacją, najlepiej zgłosić się do autoryzowanego punktu serwisowego, gdzie demontaż zostanie przeprowadzony przez fachowców.

Po oddzieleniu części metalowych od plastikowych należy przekazać te części do składnie zajmujących się skupem w/w materiałów.

Zaleca się pozostawicnic oryginalnego opakowania w celu ułatwienia transportu w okresie trwania gwarancji.

Ryzyko resztkowe

Pomimo te go, że producent zamiatarki ponosi odpowiedzialność za jej konstrukcję eliminująca niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie.

Największe niebezpieczeństwo występuje przy wykonywaniu następujących, zabronionych czynności: użytkowania zamiatarki przez dzieci,

używania zamiatarki do innych celów, niż opisane w instrukcji obsługi używanie zamiatarki przez osoby nie zapoznane z instrukcją obsługi

używanie zamiatarki bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego.

używanie zamiatarki z uszkodzonymi osłonami lub obudową, oraz bez właściwie zamontowanych urządzeń zabczpieczających np: osłon szezotki.

Ocena ryzyka resztkowego

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu zamiatarki może być wyeliminowane

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

Ochronaśrodowiska

Nie można napelniać zbiornika paliwa do samego końca.

Należy opróżniać zbiornik przed przechowywaniem posezonowym.

Używać wyłącznie benzyny bezołowiowej 95. Dokonywać regularnie obsługi filtra powietrza (jeśli

występuje w danym modelu).

Regularnie wymieniażolej.

Ustawiać prawidłowo obroty silnika.

Utrzymywać maszynę w dobrym stanie technicznym. We właściwy sposób pozbywać się zużytego oleju

Uwaga! silnik zamiatarki (KCB25-F) wyposażony jest w czujnik oleju

Który nie pozwoli uruchomić zamiatarki przy nieprawidłowym poziomem oleju.

Zalecane oleje w okresie zimowym : SAE 10W,SAE 5W-30, SAE 0W-30

Zalccane oleje w okresieletnim:SAE30

Obsługa świecy zapłonowej

Świece zapłonową należy wymieniać (na identyczną lub jej odpowiednik) na początku każdego sezonu lub po 100 godzinach użytkowania. Oryginalna świeca zapłonowa to NHSP F7RTC, TORCH F7RTC jest możliwość zastosowania zamiennika CHAMPION - RN4C, DENSO W22ESR-U Przerwa między clicktrodami należy ustawić na 0,7-0,8 mm za pomocą szczelinomierza listkowego. Wrazia jakichkolwiek problemów podczas wymiany lub doboru odpowiednie świecy

Skontaktuj się z Centrum Serwisowym NAC Regulacja linek sterowaniaszczotkiinapędukół

Podczas użytkowania zamiatarki linki mogą rozciągnąć się lub kurzyć. Należy je wtedy sprawdzić i właściwie wyregulować. Linki te nie mogą być zbyt lu/ne.

Filtrpowietrza

Silnik nie jest wyposażonyw filtrpowietrza.

NIE UZYWAC ZAMIATARKI

KCB25BS SNOW SERIES DOINNYCH CELÓW NIŻ USUWANIE ŚNIEGU.

Przechowywanie i konserwacja zamiatarki

Ostrzeżenie! Nigdy nie należy opróżniać zbiornika paliwa wewnątrz budynku, blisko źródeł ognia lub żaru. Opary benzyny mogą wybuchnąć i spowodować pożar. Opróżniać zbiornik paliwa lub zamknij zawór paliwa, a następnie uruchomić silnik i pozwolić mu wypalić pozostałą w gaźniku i przewodach paliwowych benzynę.

Wymianę oleju przeprowadzać wyłącznie gdy silnik jest nagrzany.

Po wykręcniu świecy zapłonowej wpuść przez otwór świecy kilka millilitrów czystego oleju silnikowego. Następnic należy przykryć otwór szmatką i pociągnąć linkę rozrusznika dwa-trzy razy. Następnic wkręć świecę zapłonową i podłączyć fajkę świecy.

Dokładnie wyczyścić zamiatarkę.

Upewnić się, czy wszystkie śruby nakrętki i wkręty są dokręcone. Sprawdzać wszystkie części ruchome pod względem uszkodzeń, pęknięć i zużycia. Jeśli jest to konieczne, należy wymienić wadliwe części. Jeśli jest to możliwe, najlepiej przechowywać zamiatarkę w osobnym, dobrze wentylowanym pomieszczeniu.

Jeśli maszyna będzie przechowywana na dworze, należy coś pod nią podłożyć, żeby żadna jej część nie dotykała gruntu.

Należy przykryć zamiatarkę materiałem, który nie zatrzymuje wilgoci.

Uwaga! Przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewni dobry stan techniczny zamiatarki.

zapłonowej i umieścić go w położeniu, w którym było byłoby niemożliwe zeltnięcie ze świecia zapłonową. Należy stosować wszystkie możliwe środki ostrożności, jeśli zostawiamy zamiatarkę bez opieki. Nie wolno zostawiać pracującego silnika wewnątrz pomieszczenia, oprócz przypadków uruchomienia silnika dla wprowadzenia zamiatarki do środka pomicszeczenia oraz wyprowadzenia na zewnątrz. Drzwi wjeściowe powinny być wtedy otwarte; spaliny są bardzo niebezpieczne dla zdrowia (zawicrają tłumck węgla, bezzapachowy i trujący gaz).

Nie można, poruszając się w poprzek pochylej powierzchni. Należy zachować szczególną ostrożność przy zmianach kierunku ruchu na pochyłościach. Nie próbować zamiatać na zbyt stromych powierzchniach.

Nie należy użytkować zamiatarki bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.

Nigdy nie zamiatać zbyt blisko elementów budowli ze szkła, samochodów, klatek schodowych, i innych obiektów. Nie dopuszczać dzieci i zwierząt blisko miejsca pracy.

Nie można przekraczać możliwości maszyny, próbując zamiatać zbyt szybko.

Nie można zamiałać powierzchni ze zbył wysokimi prędkościami, przeznaczonymi do transportu. Kiedy poruszamy się do tyłu, nalczy patrzeć w stronę ruchu zamiatark i zachować szczególną ostrożność. Nigdy nic można kicrować szczotki na osoby, znajdujące się w pobliżu oraz nie można pozwolić nikomu przebywać przed zamiatarką.

Należy odłącać szczotkę przy transporcie zamiatarki lub kiedy jej nie używamy.

Nigdy nie należy pracować w warunkach ograniczonej widoczności i braku oświetlenia. Upewnić się, że twardo stoimy na ziemi, trzymając mocno oburącz uchwyty, poruszać się wolnym pewnym krokiem, nie biegnąc.

Nie można przeceniać swoich sił. Cały czas należy przyjmować pewną stabilną pozycję, zachowując równowagę.

Zachować ostrożność przy zamiataniu pochyłych powierzchni. Maksymalny przechuł pracującej zamiatarki wynosi 15 stopni. Większe pochylenie doprowadzi do uszkodzenia silnika z winy użytkownika.

Zamiatarka służy do usuwania np. (śniegu i innych zanieczyszczeń) na chodnikach, alejkach, podjazdach i innych powicrzchniach poziomych.

Nie należy próbować zamiałać na pochyłych powierzchniach oraz na powierzchniach, znajdujących się powyżej poziomu gruntu, takich jak dachy domów, dachy garaży, ganków i innych podobnych konstrukcjach.

Obsługa i przechowywanie

Od czasu do czasu należy sprawdzać, czy wszystkie śruby i nakrętki są dokręcone, żeby mieć pewność, że stan techniczny zamiatarki pozwala na bezpieczne jej użytkowanie.

Zawsze należy stosować zalecenia niniejszej instrukcji obsługi dotyczące szczegółów przechowywania zamiatarki przez dłuższy czas.

Nie można przechowywać zamiatarki z paliwem w zbiorniku wewnątrz budynku, gdzie są źródła ciepła i ognia, takie jak gorąca woda, grzejniki, suszarki do ubrań i temu podobne. Należy pozwolić silnikowi ostygnąć przed zaprowadzeniem sprzętu do pomieszczenia.

1. - Dźwignia załączania napędu
2. - Dzwignia załączania szczotki
3. - biedzwigneuzelngozania
4. - Dźwignia regulacji kąta ustawienia

szczotki

1. • Pokrywa pasków klinowych
2. • Oslona szczotki
3. • Szczolka zamiatająca

Ogólne zalecenia.

Gwarancja nie są objęte uszkodzenia i usterki, które powstały w rezultacie nadużyć lub niedbalsstwa operatora. Żcby uzyskać całkowity zakres gwarancji, operator powinien obsługiwać zamiatarkę w sposób, opisany w ninicjszczj Instrukcji obsługi.

Dla prawidłowej pracy zamiatarki niektóre regulacje powinny być przeprowadzane okresowo.

Po każdym użytkowaniu

Sprawdzić po każdym użytkowaniu, czy nie są poluzowane lub uszkodzone jakiekolwiek części. Dokręć wszystkie poluzowane śruby i nakrętki..

Sprawdzić, czy manetki sterujące właściwie funkcjonują.

Zużyte lub uszkodzone części natychmiast wymienić.

Wszystkie ustawienia w Rozdziale Obsługa i regulacja powinny być sprawdzane co najmniej raz na sezon.

Regulacja linek sterowaniawirnika i napedu kół

Podczas użytkowania zamiatarki linki mogą rozciągnąć się lub kurzyć. Należy je wtedy sprawdzić i właściwie wyregulować. Linki te nic mogą być zbyt luźne.

Rys. 10

1 - Nakrętka kontrująca
2 - Ściągacz (śruba rzymska)
3 - Linka

P of

Pas napędowy kół ma stałe napreżenie i nie wymaga regulacji. Jeśli pas zaczyna ślizgać się, należy go wymienić na nowy lub sprawdzić rolkę napinacza czy działa prawidłowo.

Wymiana pasów napędowych.

Pasy napędowe są specjalnej konstrukcji i muszą być wymicnionc na identyczne oryginalne pasy, dostępne w najbliższym autoryzowanym punkcie serwisowym.

Wymiana oleju

Pierwsza wymianę oleju należy wymienić po 2 h użytkowania, a następnie po każdych 25 h lub co najmniej raz w sczonie. Wymianę należy przeprowadzać gdy silnik jest ciepły.
7. araz po zatrzymaniu silnika olej jest bardzo gorący.
Przed opróżnieniem oleju, należy chwilę poczekać aż silnik trochę ostygnie.
Odkręć korek wlewu oleju i wyłąc bagnet pomiarowy. Olej opróżnia się przez otwór wylewowy Rys.1 po przez przecchylenie zamiatarki i wyłanie oleju do specjalnego pojemnika.
Zakręć spust oleju i włać 0,6 L. zalecanego oleju, patrz dział Przygotowanie silnika.

Max Min

MAX MINI

Uruchamianie gorącego silnika

Jeśli silnik niedawno pracował i jest jeszcze ciepły, nie należy włączać ssania. Jeśli silnik nie uruchamia się, należy postępować tak, jak przy uruchomicniu zimnego silnika.

Zatrzymywanie silnika

Ustaw gaz w pozycji „STOP”. Ustaw dzwignię gazu w pozycji jałowej i pozwól pracować silnikowi przez 10-20 sekund a następnie przesuń dzwignię na „STOP”. Nigdy nie pozostawaj urządzenia włączonego bez dozoru.

Uwaga! Zamiatać należy tylko na maksymalnych obrotach silnika

a b c d Rys.4

Praca

Aby rozpocząć prace urządzeniem naciśnij powoli dzwignię (a) jeżeli się poruszać do przodu żeby zmienić kierunek jazdy użyj dzwignię (c) a następnie dociągnij dzwignię Uruchomicnie napędu szczotck nastąpi po wciśnięci dzwigni (b) Do zmiany ustawicnia kata pracy szczotki służy dzwignia (d)

Zamiatanie

Szczotka zaczyna obracać się po naciśnięciu dźwigni (b) Aby zatrzymać zamiatarkę, należy zwolnić dźwignię (a).

Ostrzeżenie! Przy zamiataniu istnicje niebezpieczeństwo odrzucania przedmiotów, co może doprowadzić do poważnych obrażeń i zranienia operatora. Żeby uchronić oczy, należy zawsze przy zamiataniu zakładać okulary lub maskę ochronną. Zalecane standardowe okulary ochronne lub ekran ochronny.

Rady, dotyczące zamiatania

Silnik jest zaprojektowany tak, żeby mieć największą moc przy maksymalnym włączeniu manetki gazu. Jeśli koła ślizgają się należy zmnicjszyć prędkość ruchu lub założyć łańcuchy. Najlepiej zamiatać, kiedy śnieg jest świeży, bezpośrednio po opadach lub w ich trakcie. Żeby dokładnie usuwać śnieg, należy kolejnym przejściem objąć resztki śniegu pozostałe po poprzednim przejechaniu zamiatarki.

Po każdym użytkowaniu zamiatarkę należy wyczyścić.

Należy usunąć łód, śnieg i brud z całej maszyny. Sól i inne chemiczne środki należy zmyć wodą i wytrześć do sucha.

Czyszczenie.

OSTRZEŻENIE! Zawsze przy czyszczeniu obudowy należy postępować zgodnie z poniższyni zuleceniami. Zatrzymaj zamiatarkę Wyłącz silnik Odłącz fajkę świecy zapłonowej

Obsluga

Przed uruchomieniem zapoznaj się z obsługa zamiatacki, żeby utrzymać maszynę w dobrym stanie technicznym. OSTRZEŻENIE! Przed obsługa, naprawami, ustawieniami i regulacją (oprócz. gaźnika) należy odlączyć fajkę świccy zapłonowej.

Regulacja wysokości kółek i szczotek

Jeżeli szczotki uległy naturalnemu zużyciu oznacza to, iż niezbędna jest regulacja wysokości szczotek. Regulacja ta odbywa się poprzez zdemontowanie blokady tulei Spowoduje to podniesicnie zamocowania kół a tym samym szczotki będą bliżej czyszezonej powierzchni.

Szczolki powinny być ustawione podczas pracy pod kątem 20 stopni w każą stronę. Naciśnij dzwignię Rys.4(d) zwrotnicy która umożliwia regulacje szczotki pod odpowiednim katem i puść dzwignię co spowoduje zablokowanie szczotki pod wybranym kątem.

Ciśnienie powietrza w oponach powinno mieścić się w zakresie 1-1,4 bara (14,5 - 20 PSI) Przygotowanie zamiatarki

Co należy zrobić przeduruchomicniemsilnika.

Przed obsługą lub pierwszym uruchomieniem silnika należy zapoznać się z budową, zasadami działania i sterowania.

Upewnić się, że wszystkie śruby i nakrętki są prawidłowo dokręcone.

Upewnić się, czy koła są właściwie ustawione, jak opisano w rozdziale „Regulacja wysokości kolek”.

Uwaga! Zbiorniki paliwa i oleju sa puste

Mogą znajdować się w nich śladowe ilości cieczy pozostałe po kontroli technicznej w fabryce.

OSTRZEŻENIE! Zawsze należy korzysłać ze specjalnego bezpiecznego pojemnika na benzynę (kanistra). Przy tankowaniu nie wolno palić papierosów. Nie wolno również tankować w pomieszczeniach. Przed tankowaniem trzeba zatrzymać silnik i pozwolić silnikowi ostygnąć przez kilka minut.

Należy stosować zawsze benzynę becausecią Pb95 wolną od zanieczyszȩczeń, przefilrowaną przez drobne sito paliwowe. Dbać o to, aby benzyżna była przychewowana nie drużej niż miesiącę w szczelnym i czystym kanistrze. Stosować olej do silników cztcrosuwowych SAE 30, 5W30 lub 10W30. Są to jedyne oleje zalcecanu przez producenta silników do zamiatarck. Jednorazowe napelnienie miski olejowej wymaga użycia ok. 0,62 Lolej. Polecamy olej marki NAC I TECPART

Uruchamianie zimnego silnika

Uwaga! Nowy silnik nie jest zalany olejem . Przed uruchomieniem silnika należy do miski olejowej włać około 0,62 l. oleju silnikowego wg podanej wcześnie spccyfikacji. Należy sprawdzić miarką w korku wlcwu oleju, czy poziom oleju jest maksymalny. Zamiatarka wyposażona jest w czujnik oleju, który nie pozwoli uruchomić zamiatarki z nieprawidłowym poziomem oleju. Rozruch silnika

Przed uruchomieniem silnika należy upewnić się, że zapoznałeś się ze wszystkimi zaleceniami zawarłymi na stronach instrukcji obsługi.

Uwaga! Nie wolno uruchamiać silnika w pomicszczeniu lub w zamkniętcj niewentylowancj przestrzeni, ponicważ spaliny zawicrają tlenck węgla bezzapachowy i śmicrtelny gaz. Temperatura tłumika i powierzchni dookoła niego może sięgać 165°C.

Aby uruchomie silnik należy:

sprawdzić poziom oleju, napelnić zbiornik paliwa benzyną bezołowiiową upewnić się, czy napęd kół i napęd szczotki są wyłączone, czy na świecie zapłonową nałożona jest tzw. fajka, sprawdzić czystość filtra powietrza (jeśli występuje).

Wyłącznik zapłonu silnika

Przełącznik silnika włącza i wyłącza system zapłonu. Przełącznik musi być w pozycji ON-WŁĄCZONY, aby uruchomić silnik. Przełączenie w pozycję OFF-WYŁĄCZONY wyłącza silnik.

Ssanie-chokee

Ssanie zmienia skład mieszanki paliwo - powietrze w celu latwiejszego rozruchu zimnego silnika.

Przestawienie dźwigni sterującej w kierunku

CLOSE - ZAMKNIETY wzbogaca mieszankę paliwową ułatwiając rozruch zimnego silnika. Pozycja

OPEN - OTWARTY

zapewnia prawidłową mieszankę do pracy

silnika po uruchomieniu lub do rozruchu silnika rozgrzanego. W zależności od maszyny w której pracuje silnik.

Uruchamianie silnika B&S

1 Sprawdź poziom oleju w silniku

2 Upewnij się że elementy napadu są odlączone

3 Przesuń dzwignie przepustnicy (A) jeśli jest na wyposażeniu w pozycje szybko (zając)

Uruchamiaj silnik z dzwigno w płożeniu szybkim.

4 Wlóż kluczyk bezpieczeństwa (B) jeśli jest na wyposażeniu

5 Obróć pokrętło regulacji ssania (C) w położenie ssania

6 Naciśnij pompkę ssania (D) 2-3 razy

7 Uruchamianie linką Mocno chwyć za uchwyt rozrusznika

Pociągnij uchwyt linki rozrusznika powoli aż do momentu wyczucia oporu, wtedy mocno pociągnij.

Uwaga! Nie wyciągaj linki do końca. Przytrzymać linkę delikatnie naciągnięta przy jej zwijaniu się.

Jeśli silnik nie uruchamia się po 5 lub 6 pociągnięciach trzeba sprawdzić czy świeca nie jest zalana paliwem, ewentualnie zapoznać się z rozdziałem „Typowe problemy i ich rozwiązanie.”

kiedy silnik uruchomi się, ustawić ssanie w pozycji 1/2

Kiedy silnik zacznie pracować równo, trzeba wyłączyć ssanie

Uwaga! Przy temperaturze poniżej -18 pozwół silnikowi rozgrzać się przez kilka minut zanim rozpoczniesz zamiatanic

Uwaga! zmiatać nalczy na maksymalnych obrotachsilnika.
