INSTRUKCJA OBSŁUGI SSG65100 NAC

Zamiatarka spalinowa z napędem

Model	SSG 65100A
Typ silnika	Czterosuwowy, górożaworowy
Maksymalna moc silnika	6,5 KM
Paliwo	Benzyna bezołowiowa
Prędkość obrotowa	max. 3600 obr/min
Szerokość robocza	1000
Prędkość posuwu	2,7 - 4,8 km/h
Waga netto	104 kg
Poj. miski olejowej	1.1 L
Gwarantowana moc akustyczna	103 dB [A]
Rok produkcji	2009

UWAGA! Urządzenie przeznaczone jest do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Centrala

Al. Krakowska 39, 05-090 Raszyn

tel. [phone], fax [phone]

www.nac.com.pl [e-mail]

Spis treści

Znaczenie symboli graficznych ..... str. 2

Informacje dla użytkowników.....str. 3

Obowiązki użytkownika....str. 3

Ochrona środowiska ..... str. 4

Bezpieczeństwo użytkowania ..... str. 4

Przed rozpoczęciem użytkowania .... str. 4

Zasady bezpiecznego użytkowania . . . str. 4

Obsługa i przechowywanie ..... str. 5

Montaż. .... str. 7

Montaż rękojeści i szczotek.....str. 7

Przygotowanie silnika ..... str. 8

Rozruch silnika .... str. 8

Sterowanie zamiatarką. . . . . . . . str. 9

Obsługa konserwacyjna ..... str. 11

Tabela przeglądów....str. 13

Problemy i ich rozwiązywanie ..... str. 13

Przechowywanie i konserwacja ..... str. 14

Transport......str. 14

Ryzyko resztkowe ..... str. 14

Ocena ryzyka resztkowego ..... str. 14

Ochrona środowiska ..... str. 15

Deklaracje ...... str. 16

Piktogramy mogą być umieszczone na maszynie. Znajomość ich znaczenia pozwoli uniknąć błędów w sterowaniu maszyną, a także uniknąć zagrożeń. Są one, jak również ta instrukcja obsługi - integralną częścią maszyny. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności można dokupić je u importera i ponownie umieścić na maszynie.

1

1. Uwaga! Niebezpieczeństwo.
2. Czytaj Instrukcję Obsługi.
3. Uwaga na odrzucane przedmioty.
4. Zachowaj bezpieczną odległość od osób postronnych.
5. Stosuj okulary ochronne.
6. Stosuj nauszniki ochronne.
7. Napęd szczotek.
8. Napęd kół.

NAC Sp. z o.o. Al. Krakowska 39 05-090 Raszyn NEW AMERICAN CONCEPT ZAMIATARKA SPALINOWA MODEL: SSG65100A WAGA: 104 kg ROK PRODUKCJI: 2009 S/N: 0000001 MAKSYMALNA MOC SILNIKA: 6,5 KM SZEROKOŚĆ ROBOCZA: 100 cm PRĘDKOŚĆ ROBOCZA: 2,7~4,8 km/h www.nac.com.pl CE GS

Tabliczka znamionowa umieszczona jest na obudowie urządzenia.

Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wątpliwości.

⚠ Informacje dla użytkowników

Niniejsza instrukcja obsługi sporządzona jest dla osób, posiadających podstawową wiedzę o urządzeniach mechanicznych, dlatego kolejne punkty procedur mogą być opisane niezbyt szczegółowo. W przypadku niezrozumienia tekstu instrukcji należy skontaktować się z pracownikiem serwisu lub ze sprzedawcą celem wyjaśnienia wątpliwości. Maszyna będzie pracowała bez zastrzeżeń i z dużą skutecznością, jeśli operator pozna budowę maszyny i zrozumie, na jakich zasadach ona działa. Przed rozpoczęciem użytkowania zamiatarki zapoznaj się z niniejszą Instrukcją Obsługi oraz z zasadami bezpieczeństwa. Należy porównać rysunki ze swoim urządzeniem, żeby zapoznać się z lokalizacją różnych mechanizmów sterowania i regulacji. Należy zachować instrukcję obsługi, będzie Ci potrzebna w przyszłości.

Należy pamiętać! Nieftóre części osprzętu urządzenia mogą być nie zamontowane fabrycznie. Do obowiązków właściciela należy wykonać wszystkie zalecenia niniejszej instrukcji obsługi przy montażu. Przed rozpoczęciem użytkowania właściciel musi szczegółowo sprawdzić maszynę zgodnie z opisem, zawartym w instrukcji lub udać się autoryzowanego serwisu w celu dokonania odpłatnego przeglądu przygotowującego sprzęt do pracy (patrz karta gwarancyjna).

Zastosowanie urządzenia

! Urządzenie jest zaprojektowane i skonstruowane jako samobieżna zamiatarka do zamiatania podwórek, dróg, chodników i magazynów w prywatnych gospodarstwach domowych lub jako urządzenie hobbystyczne w ogrodzie.
! Nie wolno zamiatać ciał stałych typu szklane butelki, przedmioty ostre itp.
Każde inne użytkowanie, które nie jest jasno określone przez niniejszą instrukcję, może prowadzić do zniszczenia sprzętu i może spowodować poważne szkody dla użytkownika.
Urządzenie nie może być stosowane na powierzchniach, gdzie znajduje się pył/kurz zagrażający zdrowiu lub jako narzędzie do ssania wody.
Producent nie odpowiada za szkody spowodowane poprzez niewłaściwe użytkowanie sprzętu.
Poprawne użytkowanie urządzenia obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.
Urządzenie może być używane, naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych.
Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.
Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

Obowiązki użytkownika

! Dokładnie zapoznać się ze wszystkimi zaleceniami, dotyczącymi bezpieczeństwa i zawsze postępować zgodnie z nimi.
! Stosować wszystkie zalecenia, dotyczące montażu i przygotowania do użytkowania.
! Dokładnie obejrzeć maszynę.
! Nie należy użytkować zamiatarki bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.
! Dokonywać prawidłowej regulacji maszyny.
! Stosować wyłącznie oryginalne części zamienne, a obsługę powierzyć autoryzowanemu punktowi serwisowemu.
! Dokonywać wszystkich przeglądów okresowych.

Dopuszczalny czas nieprzerwanej pracy nie powinien przekraczać 2 godzin.

Ochrona środowiska

! Nie należy napełniać zbiornika paliwa do samego końca.
! Należy opróżniać zbiornik przed przechowywaniem posezonowym.
! Używać wyłącznie benzyny bezołowiowej 95.
! Regularnie wymieniać olej.
! Ustawiać prawidłowo obroty silnika.
! Utrzymywać maszynę w dobrym stanie technicznym.
! We właściwy sposób należy pozbywać się zużytego oleju silnikowego.

Bezpieczeństwo użytkowania zamiatarki

Przygotowanie operatora

! Należy przeczytać staranie niniejszą instrukcje obsługi. Należy szczegółowo zapoznać się z zasadami działania wszystkich układów sterowania pracy i ruchu zamiatarki, a także z zasadami właściwego użytkowania. Należy nauczyć się zatrzymywać urządzenie.
! Nie można pozwalać dzieciom użytkować urządzenia. Nie wolno użytkować urządzenia również osobom dorosłym bez specjalnego przygotowania.
! Nie należy pozwalać osobom postronnym, a szczególnie małym dzieciom i zwierzętom przebywać w pobliżu miejsca pracy.
! Należy zachować ostrożność, żeby uniknąć pośliźnięć i upadków, szczególnie przy poruszaniu się do tyłu.

Przed rozpoczęciem użytkowania

! Nie należy przystępować do zamiatania, jeśli miejsce pracy nie jest odpowiednio przygotowane, nie są usunięte przeszkody (kamienie, butelki itp.) i inne duże przedmioty, które mogą zostać przejechane lub wyrzucone przez urządzenie, ewentualnie uszkodzić je.
! Przed uruchomieniem silnika wszystkie sprzęgła powinny być wyłączone.
! Operator przy użytkowaniu sprzętu powinien być ubrany w odpowiedni strój roboczy i obuwie, a także sprzęt ochronny (okulary i słuchawki ochronne oraz maskę przeciwpyłową).
! Paliwo jest łatwopalne, a jego opary są wybuchowe, należy zachować ostrożność przy tankowaniu.
! Paliwo należy przechowywać w pojemniku na benzynę (kanistrze).
! Nie można przechowywać paliwa i urządzenia z paliwem w zbiorniku wewnątrz budynku, gdzie opary benzyny mogą się zetknąć z otwartym ogniem lub iskrami.
! Nigdy nie należy odkręcać korka wlewu paliwa i nie wlewać paliwa do zbiornika przy pracującym lub gorącym silniku.
! Tankować należy na zewnątrz nigdy wewnątrz pomieszczenia, zachowując szczególną ostrożność.
! Dokładnie zakręcać korek zbiornika paliwa. Wycierać nawet najmniejsze ilości rozlanego paliwa.
! Przed każdym użytkowaniem trzeba sprawdzać stan przewodów paliwowych. Pod wpływem ciepła silnika lub słońca paliwo powiększa swoją objętość.
! Przed użyciem należy sprawdzić ciśnienie powietrza w oponach, a w czasie pracy należy zwracać uwagę na ostre przedmioty, które mogą uszkodzić oponę.
! Przy zamiataniu powierzchni pokrytych żwirem lub kamieniami, należy dostosować prawidłowo wysokość szczotki względem gruntu.
! Nigdy nie próbować przeprowadzać jakichkolwiek regulacji, kiedy silnik pracuje (oprócz szczególnych przypadków, opisanych w niniejszej instrukcji obsługi).

Zasady bezpiecznego użytkowania

! Nie wolno użytkować maszyny, jeśli bierzesz leki, które powodują senność lub wpływają w inny sposób na zdolność operatora do bezpiecznej obsługi sprzętu.
! Nie można używać urządzenia, jeśli nie czujesz się zdolnym do pracy, np. jesteś osłabiony.

! Nie trzymać rąk i nóg zbyt blisko obracających się części lub pod nimi.
! Należy zachować szczególną ostrożność przy pracach na powierzchniach pokrytych żwirem lub podczas przeprowadzania po nich urządzenia oraz na ścieżkach i podjazdach. Trzeba być w stanie gotowości ze względu na ukryte niebezpieczeństwo.
! Po uderzeniu w jakiekolwiek przedmiot, należy zatrzymać silnik i odłączyć przewód świecy zapłonowej, żeby zapobiec przypadkowemu uruchomieniu. Należy dokładnie obejrzeć urządzenie w miejscu uszkodzenia i dopiero po usunięciu usterek można ponownie uruchomić silnik i kontynuować pracę.
I Paży arzyszczemiu zazanpi watehsprzynią dditolo należnałuszynnićy chomrzej wiatniky inaczystniki spudnowycześci zatrównaścy priędy żebny. znaqbieszcznywnlącey smustrzechomien przed nale powodnierzyj przuwzkodzeniami.
! zapłonowej umieścić go w położeniu, w którym było by niemożliwe zetkniecie ze świeca. Należy zatyrzymac ślnik za każdym razem, kiedy odchoudziny od maszyny, kiedy ją czysény oraz zapłonowa. Kiedy przeprowadzamy jakiekolwiek naprawy, regulacje czy przeglądy.
! Należy stosować wszystkie możliwe środki ostrożności, jeśli zostawimy urządzenie bez opieki.
! Nie wolno zostawiać pracującego silnika wewnątrz pomieszczenia, oprócz przypadków uruchomienia silnika dla wprowadzenia urządzenia do środka pomieszczenia oraz wyprowadzenia na zewnątrz. Drzwi wejściowe powinny być wtedy otwarte; spaliny są bardzo niebezpieczne dla zdrowia (zawierają tlenek węgla, bezzapachowy i trujący gaz).
! Zachowuj ostrożność przy pracach na pochyłych powierzchniach. Maksymalny pochyl pracującego urządzenia wynosi 15 stopni. Większe pochylenie doprowadzi do uszkodzenia silnika z winy użytkownika.
! Nie pracować, poruszając się w poprzek pochyłej powierzchni. Zachować szczególną ostrożność przy zmianach kierunku ruchu na pochyłościach. Nie należy pracować na zbyt stromych powierzchniach.
! Nie należy użytkować urządzenia bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.
! Nie można przekraczać możliwości maszyny, próbując pracować zbyt szybko. Nigdy nie można pchać urządzenia w chwili, gdy załączona jest funkcja napędu.
! Nie można zamiatać powierzchni ze zbyt wysokimi prędkościami, przeznaczonymi do transportu. Kiedy poruszasz się do tyłu, patrz w stronę ruchu urządzenia i zachowaj szczególnie ostrożność.
! Nie można pracować w warunkach ograniczonej widoczności i braku oświetlenia. Upewnij się, że twardo stoisz na ziemi. Należy trzymać uchwyty mocno oburącz i poruszaj się wolnym pewnym krokiem, nie biegnąc.
! Nie można przeceniać swoich sił. Cały czas należy przyjmować pewną stabilną pozycję, zachowując równowagę.
! Nie można pracować zbyt blisko elementów budowli ze szkła, samochodów, klatek schodowych, śmietników i innych obiektów bez ustawienia właściwego kąta wyrzutu. Nie można pozwalać dzieciom i zwierzętom przebywać blisko miejsca pracy urządzenia.
! Nie należy próbować pracować na pochyłych powierzchniach oraz na powierzchniach, znajdujących się powyżej poziomu gruntu, takich jak dachy domów, dachy garaży, ganków i innych podobnych konstrukcjach.
! Należy odłączać napęd szczotki przy transporcie urządzenia lub kiedy jest nie używana.
! Należy stosować odpowiednie prędkości jazdy w zależności od wykonywanych zadań.

Obsługa i przechowywanie zamiatarki

! Od czasu do czasu należy sprawdzać, czy wszystkie śruby i nakrętki są dokręcone, żeby mieć pewność, że stan techniczny urządzenia pozwala na bezpieczne jego użytkowanie.

! Nigdy nie można przechowywać urządzenia z paliwem w zbiorniku wewnątrz budynku, gdzie są źródła ciepła i ognia, takie jak gorąca woda, grzejniki, suszarki do ubrań i temu podobne. Silnik powinien ostygnąć przed zaprowadzeniem sprzętu do pomieszczenia.

! Zawsze należy stosować zalecenia niniejszej instrukcji obsługi dotyczące szczegółów przechowywania urządzenia przez dłuższy czas.

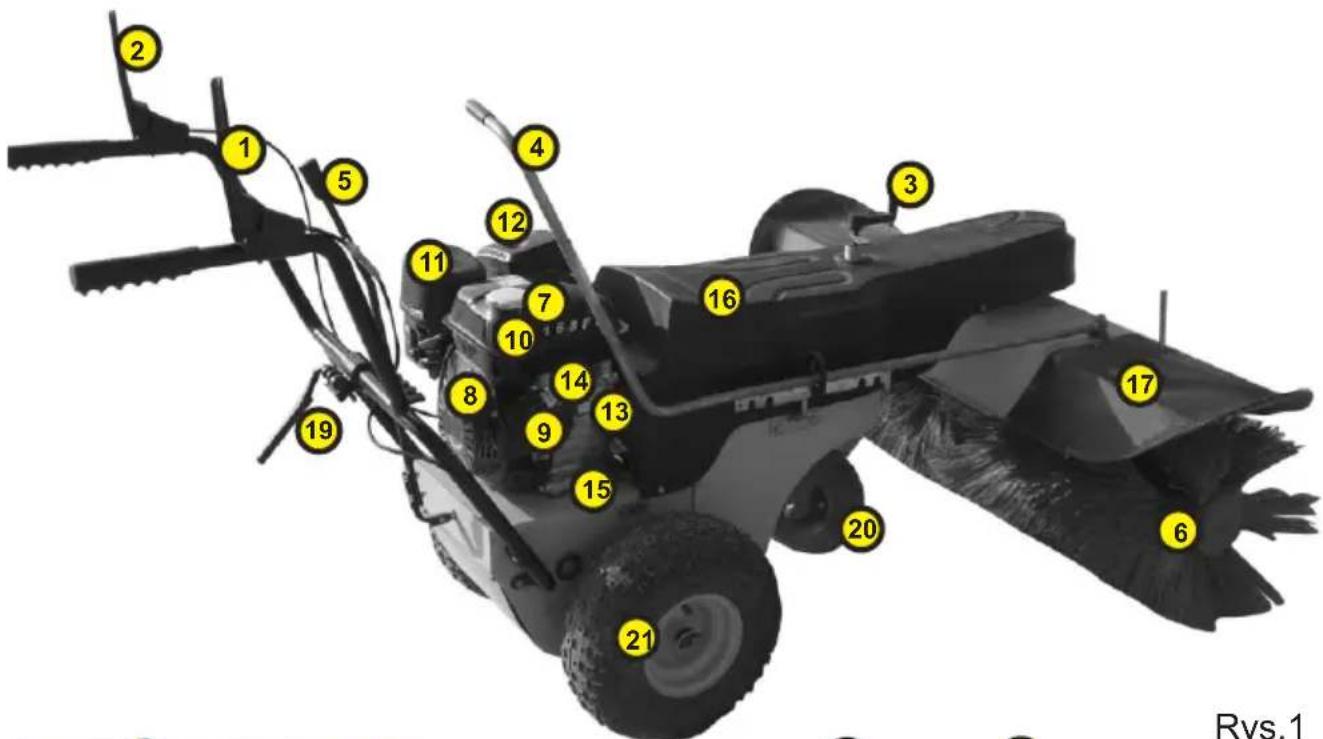

1 - Dźwignia załączania napędu kół zamiatarki
2 - Dźwignia załączania napędu szczotki
3 - Dźwignia regulacji wysokości
4 - Dźwignia regulacji ustawienia szczotki
5 - Dźwignia regulacji prędkości jazdy
6 - Szczotka zamiatająca
7 - Silnik
8 - Uchwyt linki rozrusznika
9 - Włącznik/Wyłącznik ON/OFF
10 - Zbiornik paliwa Pb95
11 - Filtr powietrza

12 - Tłumik
13 - Wlew oleju silnikowego
14 - Czujnik poziomu oleju
15 - Spust oleju silnikowego
16 - Oślona pasków napędzających
17 - Osłona szczotki
18 - Przekładnia napędu szczotek
19 - Regulacja ustawienia rękojeści
20 - Kółko skrętne z regulacją
21 - Kółko jezdne

Montaż

Zamiatarka jest dostarczona przez producenta w opakowaniu stalowo-kartonowym w stanie częściowo rozmontowanym. Po dokładnym zapoznaniu się z instrukcją obsługi oraz rysunkami montażowymi, złożenie go nie powinno sprawiać zbytnich trudności.

Wszystkie potrzebne elementy do montażu znajdują się w opakowaniu.

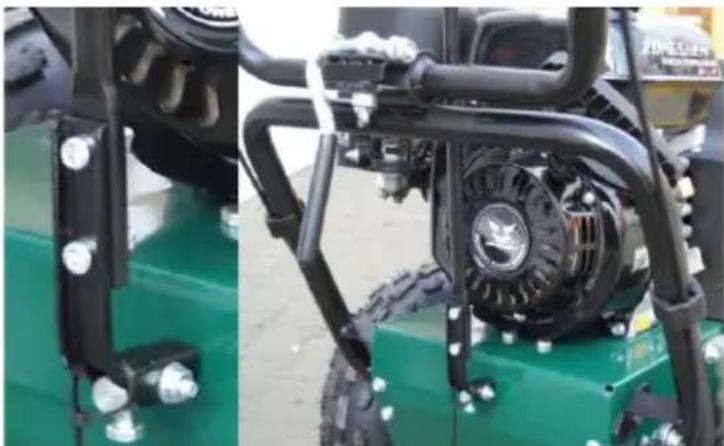

Montaż rękojeści

Rękojeść po ustawieniu wymaganej wysokości należy zablokować i skręcić jak na rysunku nr.1 i nr. 2. Drążek zmiany biegów przykręcić we właściwym miejscu, zgodnie ze zdjęciem zamieszczonym obok.

UWAGA! Po montażu w trakcie pierwszego odpalania należy zwrócić szczególną uwagę na prawidłowe wyregulowanie długości linek załączających poszczególne napędy. W przypadku konieczności należy dokonać niezbędnej regulacji.

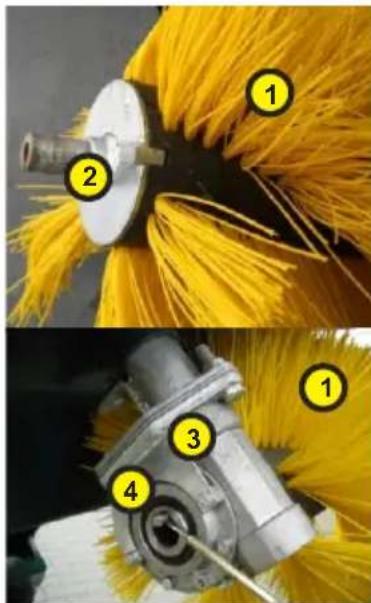

W środek szczotki (1) wkładamy oś prowadzącą szczotkę (2)

UWAGA ! Kliny osi prowadzącej muszą wejść w rowki w szczotkach. Następnie szczotkę wraz z prowadnicą zakładamy na przekładnię napędzającą szczotki zamiatarki.

UWAGA! Klin (4) znajdujący się w przekładni napędu szczotek (3) lub (Rys.1,pkt.18) powinien wejść we wpustkę umieszczoną na zewnętrznej osi prowadzącej szczotkę (2).

Następnie przez środek osi szczotek przeprowadzamy pręt łączący (5) obydwie szczotki - umieszczając klin w rowkach szczotki i po założeniu z drugiej strony szczotki podkładki, skręcamy go nakrętką.

Po prawidłowym zamontowaniu szczotek należy przykręcić osłony szczotek (Rys.1, pkt. 17).

Montaż dzwigni ustawienia szczotek

Montaż dzwigni ustawienia szczotki (Rys.1,pkt.4) przeprowadzamy zgodnie z rysunkiem nr.1.

Przygotowanie silnika

Co należy zrobić przed uruchomieniem silnika.

! Przed obsługą lub pierwszym uruchomieniem silnika należy zapoznać się z budową zamiatarki oraz zasadami działania i sterowania nią.

! Należy upewnić się, że wszystkie śruby i nakrętki są prawidłowo dokręcone.

! Następnie sprawdzić, czy wysokość zamiatarki jest właściwie ustawiona.

Uwaga! Zbiorniki paliwa i oleju są puste

Mogą znajdować się w nich śladowe ilości cieczy pozostałe po kontroli technicznej w fabryce.

OSTRZEŻENIE! Zawsze należy korzystać ze specjalnego bezpiecznego pojemnika na benzynę (kanistra). Przy tankowaniu nie wolno palić papierosów. Nie wolno również tankować w pomieszczeniach. Przed tankowaniem trzeba zatrzymć silnik. Silnik powiniwn ostygnąć przez kilka minut.

UWAGA ! Należy stosować zawsze benzynę bezołowiiową Pb95 wolną od zanieczyszczeń, przefiltrowaną przez drobne sito paliwowe. Dbać o to, aby benzyna była przechowywana nie dłużej niż 1 miesiąc w szczelnym i czystym kanistrze. W ciepłych porach roku trzeba stosować olej do silników czterosuwowych SAE 30 (zamiennie można stosować olej 10W30), natomiast w zimie zalecany jest 5W30 (SNOW). Jednorazowe napełnienie miski olejowej wymaga użycia ok. 1,1 L oleju. Ze względu na specyfikę i właściwości oleju- zalecane marki oleju to NAC oraz TECPART.

Rozruch silnika

Uwaga! Nowy silnik nie jest zalany olejem. Przed uruchomieniem silnika należy do miski olejowej trzeba włać około 1,1 L oleju silnikowego wg podanej wcześniej specyfikacji. Należy sprawdzić miarką w korku wlewu oleju, czy poziom oleju jest maksymalny. Zamiatarka wyposażona jest w czujnik oleju. (Rys.1a ,pkt. 14), który nie pozwoli uruchomić silnika z nieprawidłowym poziomem oleju.

Uruchamianie zimnego silnika

Przed uruchomieniem silnika należy upewnić się, że zapoznałeś się ze wszystkimi zaleceniami zawartymi na stronach instrukcji obsługi.

Uwaga! Nie wolno uruchamiać silnika w pomieszczeniu lub w zamkniętej nie wentylowanej przestrzeni, ponieważ spaliny zawierają tlenek węgla - bezzapachowy i śmiertelny gaz. Temperatura tłumika i powierzchni dookoła niego może sięgać 165 ^0 C.

Aby uruchomić silnik należy :

! sprawdzić poziom oleju
! napełnić zbiornik paliwa benzyną bezołowiiową
! upewnić się czy funkcje pracy zamiatarki są wyłączone
! czy na świecie zapłonową nałożona jest tzw. fajka

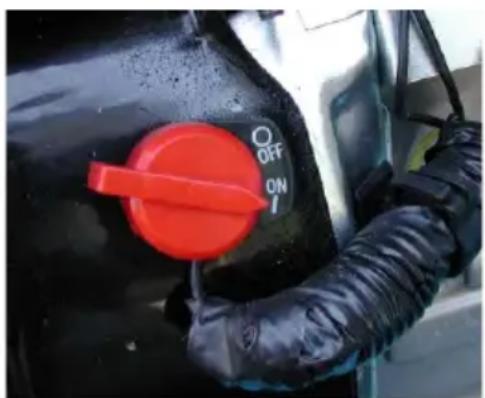

! włączyć główny zapłon (Rys.5)

Rys. 5

ON - włączony

OFF - wyłączony

OFF ON 1

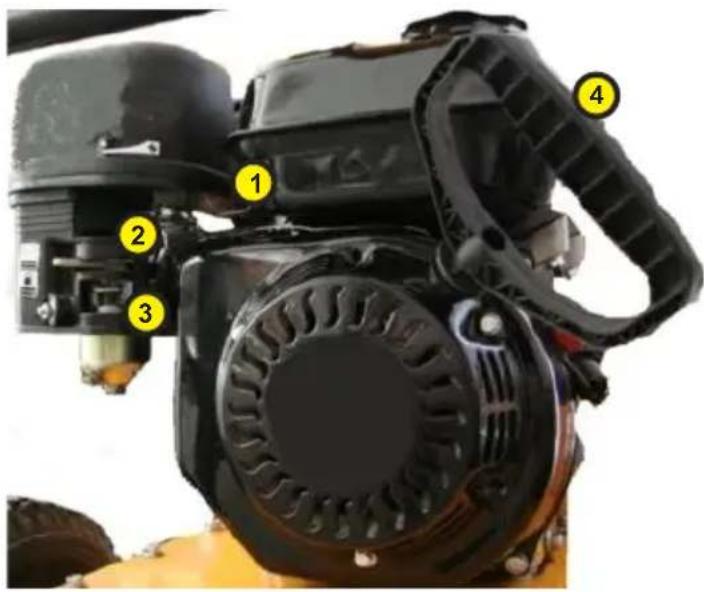

(Choke - ssanie włączone / Run - ssanie wyłączone)

3 - Zawór paliwa

(OFF - zamknięty / ON - otwarty) 4 - Uchwyt rozrusznika

! przesunąć manetkę gazu (1) w położenie maksymalnych obrotów silnika. Na zdjęciu manetka gazu znajduje się w położeniu maksymalnych obrotów silnika (symbol Zająca). Przesunięcie manetki w lewo powoduje zmniejszenie obrotów, aż do obrotów minimalnych (symbol Żółwia).

! otworzyć zawór paliwa (3)

! włączyć urządzenie rozruchowe (ssanie) - przesunąć dźwignię (2) do pozycji Choke

! chwycić rękojeść rozrusznika (5), naprężyć, a następnie pociągnąć energicznie linkę rozrusznika

UWAGA! Nie należy wyciągać linki do końca. Należy przytrzymać linkę, delikatnie naciągniętą przy jej zwijaniu się.

! jeśli silnik nie uruchamia się po 5 lub 6 pociągnięciach -należy sprawdzić czy świeca nie jest zalana paliwem, najpierw wykręć ją i oczyść, a następnie wkręć w swoje miejsce

! kiedy silnik uruchomi się, należy ustawić ssanie w pozycji 1/2

! kiedy silnik zacznie pracować równo, trzeba wyłączyć ssanie - pozycja Run

! żeby zatrzymać silnik należy przekręć włącznik zapłonu w pozycje OFF (Rys. 5)

UWAGA! Zamiatać należy na wysokich obrotach silnika.

Uruchamianie gorącego silnika

Jeśli silnik niedawno pracował i jest jeszcze ciepły, nie należy włączać pełnego ssania. Jeśli silnik nie uruchamia się, należy postępować tak, jak przy uruchomieniu zimnego silnika.

Sterowanie zamiatarką

Uruchamianie napędu kół zamiatarki

Po dociśnięciu do rękojeści dźwigni załączenia napędu kół (Rys.1,pkt.1) zostanie uruchomiony napęd kół zamiatarki. Żeby poruszać się do przodu należy trzymać mocno oburącz uchwyty sterownicze i rękojeści urządzenia.

UWAGA! Nie należy wtedy dodatkowo pchać urządzenia, grozi to jego uszkodzeniem.

Zwolnienie dźwigni powoduje odłączenie napędu kół.

Zmiana prędkości jazdy

UWAGA! Żeby zmienić szybkość poruszania się, należy najpierw zwolnić dźwignię napędu jazdy, poczekać aż urządzenie zatrzyma się, a następnie dźwignią zmiany biegów ustawić żądaną prędkość i wcisnąć dźwignię napędu jazdy. Nieprzestrzeganie tej zasady może doprowadzić do mechanicznego uszkodzenia napędu urządzenia, a tym samym utraty gwarancji wynikającej ze świadomego niszczenia urządzenia.

! Szybkość poruszania się należy dostosować do otoczenia i rodzaju wykonywanych czynności.

! Należy wybrać stosowną szybkość, ustawiając dźwignie biegów w odpowiedniej pozycji.

Bieg 1 - roboczy dokładny (trudne warunki jazdy)

Bieg 2 - roboczy

Bieg 3 - roboczy szybki

Bieg 4 - tylko dojazdowy

Bieg 5 - tylko dojazdowy (dalekie dystanse, długa prosta droga)

Uwaga! Zły dobór prędkości zamiatania do panujących warunków może doprowadzić do mechanicznego uszkodzenia elementów zamiatarki.

Uruchamianie napędu szczotki

UWAGA! Przed załączeniem napędu szczotki należy sprawdzić poprawności ustawienia wysokości szczotek zamiatarki. Żle wyregulowana wysokość doprowadzi do bardzo szybkiego mechanicznego zużycia się szczotek.

Po dociśnięciu do rękojeści dźwigni załączenia napędu szczotki (Rys.1,pkt.2) zostanie uruchomiony napęd szczotek zamiatarki.

Zwolnienie dźwigni powoduje odłączenie napędu i zatrzymanie się szczotek.

Regulacja wysokości szczotki

Regulacji tej dokonuje się poprzez kręcenie dźwignią (Rys.1,pkt 3).

Po prawidłowym ustawieniu żądanej wysokości dzwignię należy zabezpieczyć przed przypadkowym rozregulowaniem poprzez dokręcenie kontry znajdującej się na gwincie poniżej dzwigni.

Regulacja ustawienia konta szczotki

Regulacji tej dokonuje się poprzez zmianę położenia dźwignią (Rys.1,pkt 4).

Każdy użytkownik dokonuje jej według indywidualnych potrzeb.

W przypadku dużej ilości zanieczyszczeń wskazane są skrajne ustawienia szczotek.

Obsługa konserwacyjna

OSTRZEŻENIE! Przed obsługą, naprawami, ustawieniami i regulacją (oprócz gaźnika) należy odłączyć fajkę świecy zapłonowej.

Ogólne zalecenia.

Gwarancją nie są objęte uszkodzenia i usterki, które powstały w rezultacie nadużyć lub niedbalstwa operatora. Żeby uzyskać całkowity zakres gwarancji, operator powinien obsługiwać zamiatarkę w sposób, opisany w niniejszej instrukcji obsługi.

Dla prawidłowej pracy urządzenia niektóre regulacje powinny być przeprowadzane okresowo.

Uwaga! Okresowy przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewni dobry stan techniczny zamiatarki w następnym sezonie.

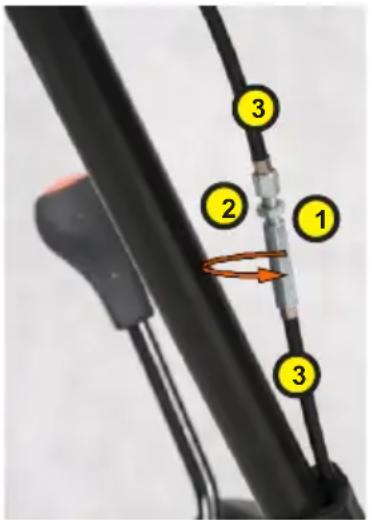

Regulacja linek napędu kół i szczotki

Podczas użytkowania urządzenia linki mogą rozciągnąć się lub kurczyć. Należy je wtedy sprawdzić i właściwie wyregulować. Linki te nie mogą być zbyt luźne ani za bardzo napięte (może to doprowadzić do ich zerwania lub uszkodzenia dźwigni).

1 - Nakrętka kontrująca
2 - Ściągacz (śruba regulacyjna)
3 - Linka

Wymiana filtra powietrza

Filtr powietrza należy okresowo kontrolować (czy nie posiada uszkodzeń lub nie jest zbytnio zanieczyszczony). W tym celu po okręceniu śruby motylkowej mocującej pokrywę filtra (Rys.1,pkt.11) i zdjęciu jej-mamy dostęp do wkładu filtrującego. Filtr główny posiada filtr wstępny (gąbka dookoła właściwego filtru), którą należy dość systematycznie oczyszczać (najlepiej sprężonym powietrzem) UWAGA! Filtrów głównych nie należy czyścić na mokro.

Wymianę filtra należy obowiązkowo przeprowadzać maksymalnie co 100 h pracy lub wcześniej jeśli jest zanieczyszczony. W przypadku dużego pylenia się zalecana wymiana co 25 h pracy.

Obsługa świecy zapłonowej

Świecę zapłonową należy wymieniać (na identyczną lub odpowiednik) na początku każdego sezonu lub po każdych 100 godzinach użytkowania urządzenia. Przerwę między elektrodami świecy należy ustawić na 0,7-0,8 mm za pomocą szczelinomierza listkowego.

Wymiana oleju

Po nagrzaniu silnika i wyjęciu bagnetu oleju, należy delikatnie odkręcić śrubę spustową oleju i pochylić zamiatarkę, umożliwiając spłynięcie oleju do specjalnego pojemnika na zużyty olej. Po całkowitym opróżnieniu zbiornika z oleju należy postępować zgodnie z wytycznymi z działu” Przygotowanie silnika .”

Uwaga! Należy pamiętać o obowiązkowej 1 wymianie oleju (silnik na docieraniu) po 5 godzinach pracy. Kolejne następne wymiany należy przeprowadzać co 25 godzin lub raz na sezon.

Pasy napędowe

Pas napędowy kół i pas napędowy szczotek ma stałe naprężenie i nie wymaga regulacji. Jeśli pas zaczyna ślizgać się, należy go wymienić na nowy lub sprawdzić czy rolka napinacza działa prawidłowo.Pasy te umieszczone są pod pokrywą Rys.1, pkt.16 lub Rys.8, pkt. 1 i 3

Bezpośredni pas napędowy szczotek

Bezpośredni pas szczotek (Rys.8,pkt.5) wymaga okresowej regulacji. Ze względu na jego wymiary bardzo istotne jest jego prawidłowe wyregulowanie.

Wymiana pasów napędowych.

Pasy napędowe są specjalnej konstrukcji i muszą być wymienione na identyczne oryginalne pasy, dostępne w najbliższym autoryzowanym punkcie serwisowym lub w Centrum Serwisowym NAC-a (kontakt pierwsza i ostatnia strona instrukcji).

Pasy te umieszczone są pod pokrywą Rys.1, pkt.16.

W celu oględzin lub wymiany pasów należy wykręcić wkręty przytwierdzające pokrywę do obudowy, a następnie wykręcić dzwignię regulacji wysokości (Rys.1,pkt. 3)

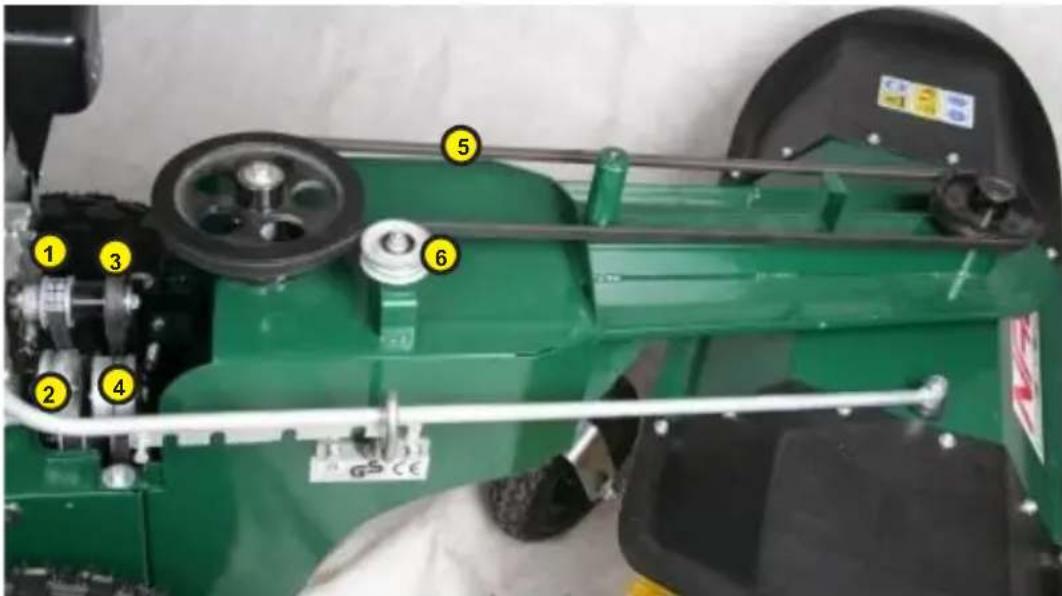

Rys. 8

1 - Pas napędowy koła
2 - Samonapinacz pasa napędowego koła
3 - Pas napędowy szczotki
4 - Samonapinacz pasa napędowego szczotki
5 - Bezpośredni pas napędowy szczotki
6 - Napinacz pasa napędu szczotki

Użytkownik jest odpowiedzialny za przeglądy zawarte w tabeli.

Uwaga! W silnikach górnozaworowych, po każdym sezonie należy sprawdzić luzy zaworowe, które powinny wynosić: zawór wydechowy - 0,15 mm; zawór ssący 0,1 mm. Jeżeli wartości zmierzone odbiegają od podanych powyżej, należy przeprowadzić regulację. Regulację tę należy zlecić przeszkolonemu pracownikowi punktu serwisowego.

Tabela przeglądów

	Przed kaźdym użyciem	Po pierwszych 5 godzinach	Co 25 godzin	Przed kaźdym sezonem	Przed odstawieniem do przechowania
Kontrola poziomu oleju w silniku V	V V
Wymiana oleju w silniku V V V
Kontrola i dokręcenie wszystkich śrub i nakrętek	V			V
Kontrola świecy zapłonowej V V
Kontrola paliwa V
Spuszczenie paliwa V
Kontrola i regulacja linek V V V
Smarowanie łańuchów napędów i zębatek			V V V

Typowe problemy i ich rozwiązywanie

Problem Możliwa przyczyna Rozwiązanie
Silnik uruchamia się z trudnością	Wadliwa świeca zapłonowa	Wymienić świece zapłonową
	Woda lub brud w system ie paliwowym	Opróżnić gaźnik za pomoca śruby złewu paliwa i uzupełnić świeżą mieszanka
Silnik pracuje nierówno z przerwam i lub nie ma mocy	Zapchany przewód paliwowy lub gaźnik lub nieświeża etylina	Wyczyścić przewód paliwowy, sprawdzić podawanie paliwa, dolać świeżej etyliny
	Woda lub brud w system ie paliwowym	Opróżnić gaźnik za pomoca śruby złewu paliwa i uzupełnić etylinę
Silnik gaśnie	Silnik pracuje z włączonym ssaniem Wyłącz ssanie
	Gaźnik lub filtr powietrza zalany olejem po przechyleniu urządzenia na bok	Oczyś cić gaźnik z oleju a filtr powietrza wymienić
Silnik dymi	Tłum ik zalany olejem po przechyleniu na bok	Wypalić olej na pracującym silniku
Nadmierne wibracje	Poluzowane mocowanie podzespołów, uszkodzony napęd	Natychm iast zatrzymać silnik i zdjąc fajkę świecy zapłonowej. Dokręcić ws zys tkie śruby i dokonać innych właściwych napraw. Jeśli wibracja nie znika powierzyć naprawę autoryzowanem u punktowi serwisowemu.
Nie działa napęd urządzenia	Poluzowany lub uszkodzony pas napędowy	Wymienic pas napędowy
	Niewłaś ciwe ustawienie linki sterowania napędem	Dokonać odpowiedniej regulacji
	Zużyte lub uszkodzone koło cierne	Wymienić koło cierne
Zamiatarka nie odrzuca śmieci	Poluzowane lub uszkodzone pasy napędowe szczotek	Wymienić lub wyregulować pasy
	Nieprawidłowe ustawienie wysokości urządzenia	Wyregulować wysokość
	Nieprawidłowe ustawienie linki załączenia napędu szczotki	Dokonać odpowiedniej regulacji

Przechowywanie i konserwacja zamiatarki

Ostrzeżenie! Nigdy nie należy opróżniać zbiornika paliwa wewnątrz budynku, blisko źródeł ognia lub żaru. Opary benzyny mogą wybuchnąć i spowodować pożar.

! Należy opróżniać zbiornik paliwa i zamykaćj zawór paliwa, a następnie uruchomić silnik i pozwolić mu wypalić pozostałą w gaźniku i przewodach paliwowych benzynę.
! Wymianę oleju należy przeprowadzać wyłącznie, gdy silnik jest nagrzany.
! Po wykręceniu świecy zapłonowej trzeba wpuścić przez otwór świecy kilka mililitrów czyste oleju silnikowego. Następnie przykryć otwór szmatką i pociągnąć linkę rozrusznika dwa-trzy razy. Następnie należy wkręcić świecę zapłonową i podłączyć fajkę świecy.
! Dokładnie wyczyścić urządzenie.
! Nasmarować wszelkie elementy ślizgowe (regulacje itp).
! Należy upewnić się, czy wszystkie śruby nakrętki i wkręty są dokręcone. Sprawdzić wszystkie części ruchome pod względem uszkodzeń, pęknięć i zużycia. Jeśli jest to konieczne, należy wymienić wadliwe części.
! Niepolakierowane powierzchnie urządzenia, takie jak wirnik i napęd kół, trzeba pokryć środkiem antykorozyjnym.
! Jeśli jest to możliwe, należy przechowywać urządzenie w osobnym, dobrze wentylowanym pomieszczeniu.
! Jeśli maszyna będzie przechowywana na dworze, należy coś pod nią podłożyć, żeby żadna jej część nie dotykała gruntu.
! Należy przykryć urządzenie materiałem, który nie zatrzymuje wilgoci.

Uwaga! Okresowy przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewni dobry stan techniczny zamiatarki w następnym sezonie.

Transport

Nie wymaga żadnych zabiegów przed transportem. Nie należy jedynie przechylać urządzenia na boki, gdyż może to doprowadzić do wylania się oleju silnikowego poza układ smarowania.

Ryzyko resztkowe

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jej konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie.

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności: ! użytkowania urządzenia przez dzieci

! używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu

używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi

! używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży, obuwia chroniącego stopy oraz nauszników ochronnych

używanie urządzenia z uszkodzonymi osłonami lub obudową oraz bez właściwego zamontowania urządzeń zabezpieczających.

Ocena ryzyka resztkowego

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane.

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

Składowanie śmieci i ochrona środowiska

W celu zdemontowania zamiatarki, przed jej kasacją, najlepiej zgłosić się do autoryzowanego punktu serwisowego, gdzie demontaż zostanie przeprowadzony przez fachowców. Po oddzieleniu części metalowych od plastikowych należy przekazać te części do składnic zajmujących się skupem w/w materiałów.

Zaleca się pozostawienie oryginalnego opakowania w celu ułatwienia transportu w okresie trwania gwarancji.

Notatki:

ZAMIATARKA Z SILNIKIEM SPALINOWYM-SAMOBIEŻNA typ/model: SSG65100A

spełnia wymagania Rozporządzenia MINISTRA GOSPODARKI z dnia 21 grudnia 2005 r (Dz. U. Nr 263 poz. 2202) w sprawie zasadniczych wymagań dla urządzeń używanych na zewnątrz pomieszczeń w zakresie emisji hałasu do środowiska oraz rozporządzenia MINISTRA GOSPODARKI z dnia 15 lutego 2006 roku (Dz. U. Nr 32, poz 223) zmieniające rozporządzenie w sprawie zasadniczych wymagań dla urządzeń używanych na zewnątrz pomieszczeń w zakresie emisji hałasu do środowiska oraz Rozporządzenia MINISTRA GOSPODARKI z dnia 20 grudnia 2005 r. (Dz U Nr 259 poz. 2170) w sprawie zasadniczych wymagań dla maszyn i elementów bezpieczeństwa. Zamiatrka została zaprojektowana i wykonana zgodnie z następującymi normami: EN ISO 3744:1995, PN-EN ISO 3744:1999, EN13019:2001, EN ISO 14982:1998 oraz zgodnie z następującymi dyrektywami: 89/336/EEC, 98/37/EC, 2000/14/EC załącznik III, 2005/88/EC

Zmierzony średni poziom mocy akustycznej L _WA wynosi 102,09 dB Gwarantowany poziom mocy akustycznej L _WA wynosi 103 dB

Oceny zgodności dokonała jednostka notyfikowana: TUV Rheinland (Shanghai) Co Ltd. – Laboratory 2A/B, Building, Guangzhong Road West, Shanghai 200072, P.R. China Niniejsza Deklaracja Zgodności WE traci swoją ważność, jeżeli kosiarka zostanie zmieniona lub przebudowana bez zgody producenta. Dokumentacja techniczna przechowywana jest w firmie „NAC” Sp. z o.o. przez Hubert Gładkowski (adres jak wyżej).

EÏ NÖÖŁA20.04.2009 A EÑÍ ÖINÁ Paweł Molgo D HÍNÍAKÁI NAOÖNÓKELK

A

ÉÏÕKNELM. KANIELÔKLLANÍÕNLOÏJELKLÍL

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie. W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się z Centralnym Serwisem pod numerem telefonu

[phone]

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.
