SPRZET OGRODNICZY

Instrukcja Obsługi

Elektryczny rozdrabniacz do gałęzi

Model YT5460
Moc 2400 W
Napięcie 230 V
Czestotliwość 50 Hz
Prędkość obrotowa ostrza 47 obr/min
Maksymalna średnica gałęzi 40 mm
Gwarantowany poziom mocy akustycznej LPA 95 dB (A)
Waga 25 kg
Rok produkcji 2012

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, polprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Centrala

Al. Krakowska 39, 05-090 Raszyn

tel. [phone], fax [phone]

www.nac.com.pl

[e-mail]

Serwis - Magazyny

Strobów 2E, 96-100 Skierniewice

tel. [phone], fax [phone]

www.nac.com.pl [e-mail]

2012 wydanie I

Instrukcja oryginalna

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukeji, bądź jej części, należy skontaktować się ze sprzedawca wyrobu lub producentem w celu wyjaśnienia wątpliwości.

Spis treści

Dane Techniczne	1
Spis treści	2
Piktogramy i oznaczenia sterownicze	2
Tabliczka znamionowa	2
Wprowad/zenie	3
Zastosowanie urządzenia	3
Ogólne zasady bezpieczeństwa	3
Specjalne zasady bezpieczeństwa	4
Przygotowanie do pracy	5
Montaż	6

Funkcjonowanie urządzenia	7
Rozdrabuania	9
Ochrona przed przeciążeniem	9
Konserwacja ostrza	10
Serwis i dhalość o urządzenie	10
Czyszczecnic	10
Transport	11
Konserwacja i składowanie	11
Kasacja i ochrona środowiska	11
Ryzyko resztkowe	11

Piktogramy ostrzegawcze i oznaczenia sterownicze Piktogramy ostrzegawcze znajdują się na obudowie urządzenia.

1 3 5 7 8 9 10 12 2 4 6 9 11 13

1. Uwaga! Niebezpieczeństwo.
2. Należy uważnie przeczytać instrukcje obsługi.
3. Nie używać podczas opadów deszczu.
4. Stosować okulary ochronne.
5. Stosować nauszniki ochronne.
6. Uwaga ! ostre clementy
7. Stosować obuwie ochronne.
8. Uwaga! na odrzucane clementy

9. Zachować bezpieczna odległość od osób postronnych

10. Należy odlączyć od źródła zasilania podczas przerwy w pracy.

11. Zużytych urządzeń elektrycznych nie wolno usuwać wraz z normalnymi odpadami komunalnymi a jeżeli to możliwe, należy oddać do utylizacji
12. Uwaga! wirujące elementy
13. Podwójna ochrona elektryczna

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

NAC Sp. z o.o. Al. Krakowska 39, 05-090 Raszyn www.nac.com.pl OGRODOWY ROZDRABNIACZ DO GALEŻI Model: YT5460 Moc maksymalna: 2400 W Napłecie: 230 V / 50 Hz Maksymalna średnica gałęzi: 40 mm Obroty: 47 obr./min Waga: 25 kg Rok produkcji: 2012 S/N: 00000001

TRANSPORT

Przed rozpoczęciem przenoszenia urządzenia należy zawsze bezwzględnie odłączyć je od gniazdka sieciowego.

KONSERWACJA I SKŁADOWANIE

Przed rozpoczęciem wszelkich czynności konserwacyjnych należy najpierw odłączyć urządzenie z zasilania. Elementy mechanizmu skrawającego na czas składowania powinny być zabezpieczone substancją olejową.

Otwory wentylacyjne silnika powinny być utrzymywane w czystości oraz nie powinny być zablokowane jakimkolwiek przedmiotami. Należy wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukcji. Wszelkie inne czynności powinny być wykonane przez pracowników serwisu technicznego. Urządzenia nie należy z żaden sposób modyfikować. Może to narazić użytkownika na niebezpieczeństwo. W przypadku, gdy pomimo staranych procesów produkcyjnych i kontrolnych, urządzenie nie działa prawidłowo, należy przekazać je do naprawy przez Autoryzowany Serwis NAC.

Urządzenie należy przechowywać w bezpiecznym miejscu.

Jeżeli urządzenie nie jest użytkowane, nalczy przechowywać je czyste, na płaskiej i suchej powierzchni oraz w miejscu niedostępnym dla dzieci.

KASACJA I OCHRONA ŚRODOWISKA

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. Wówczas należy zdcmontować urządzenie oddzielając części z tworzywa sztucznego od części metalowych i przekazać je do właściwych punktów skupu lub powierzyć wykonanie tej operacji punktowi serwisowemu. Urządzenia elektryczne nie należą do odpadów domowych.

RYZYKO RESZTKOWE

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jej konstrukcje eliminująca niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z blędnego zachowania obsługującego urządzenie

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

użytkowania urządzenia przez dzieci

używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu

używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi

używanie urządzenia bez odpowiedniego (zabezpieczającego) obsługującego -odzieży i obuwia chroniącego stopy

używanie urządzenia z uszkodzonymi osłonami lub obudową, oraz bez właściwego zamontowania urządzeń zabczpieczających.

jednak jego żywotność też jest ograniczona. Czas zużycia ostrza zależy od stopnia eksploatacji i rodzaju materiałów rozdrabnianych. Producent zaleca częstą kontrolę jakości ostrza i elementu dociskowego.

W tym celu należy odkręcić 6 śrub mocujących pokrywę techniczną

(Strona 5, pkt. 7). Następnie należy odkręcić 4 śruby ampulowe mocujące osłone ostrza tnącego i będąca jednocześnie łożyskiem dla wału silnika, na którym osadzone jest ostrze rozdrabniacza. Po wyjęciu elementu

klinującego ostrze należy zdjąć ostrze z wału silnika.

1. Ostrze rozdrabniacza

2. Element dociskowy

3. Klin ostrza

4. Regulacja elementu dociskowego

UWAGA! Ze względu skomplikowany kształt ostrza regeneracji ostrza powinny dokonywać specjalistyczne zakłady ślusarskie.

Producent zaleca wyminę ostrza i elementu dociskowego na oryginalne raz na 2 lata. Pozwoli to uniknąć przykrych niespodzianek wynikających ze zużycia w trakcie eksploatacji rozdrabniacza.

Przy skręcaniu obudowy ostrza należy zachować

precyzję składania i dobrze dopasować wszystkie elementy.

UWAGA! Niepoprawnie złożony rozdrabniacz po ostrzeniu może być przyczyną poważnej awarii urządzenia oraz urazów użytkownika.

Firma NAC ostrzenie zaleca wykonywać w Autoryzowanych Serwisach.

Przed rozpoczęciem czyszczenia rozdrabniacza należy zawsze:

1. Wyłączyć urządzenie.

2. Odłączyć urządzenie z prądu.

3. Poczekać, aż ostrze zatrzyma się.

4. Rozdrabniacz ogrodowy to urządzenie elektryczne. Należy zatem zawsze upewnić się, że nie dostała się do niego woda. Woda może uszkodzić przełącznik i wtyczkę oraz silnik elektryczny.

5. W celu usunięcia resztek należy używać szczoteczki ręcznej albo szmatki.

6. Rozdrabniacz ogrodowy jest praktycznie urządzeniem bezobsługowym. Wyjątek stanowi ostrze, które podlega procesowi zużycia.

7. Przed każdym uruchomieniem należy sprawdzić, czy wszystkie części są właściwie dopasowane i nie noszą śladów zużycia.

⚠ WPROWADZENIE

Aby uniknąć niewłaściwej obsługi urządzenia prosimy, aby przed pierwszym użyciem zapoznać się z podręcznikiem użytkowania. Zapoznanie się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób bezpieczny zarówno dla użytkownika, otoczenia jak i samego urządzenia. Instrukcję należy przechowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku odspzedaży maszyny lub zmiany użytkownika.

ZASTOSOWANIE URZĄDZENIA

Rozdrabniacz ogrodowy został zaprojektowany do użytku prywatnego. Maksymalny czas pracy urządzenia nie może przekroczyć w trybie ciągłym 0,5 h. Nadaje się do rozdrabniania materiałów organicznych do średnicy 40 mm w domu i ogrodzie (gałęzie, konary, ścinki żywoplotu, itp.). Rozdrabniacz może być używany tylko stojąc nieruchomości na podłożu. Wszelki inny sposób użytkowania nie jest dozwolony.

Urządzenie jest wyposażone w funkcję hamowania, która zatrzymując ostrze w ciągu kilku sekund od: wyłączenia urządzenia, odłączenia głównego kabla zasilania lub jakiejkolwiek awarii przewodów. Funkcja ta została zaprojektowana, aby chronić przed jakimkolwiek kontaktem z ostrzem.

Rozdrabniacz ogrodowy (nie wszystkie modele) jest wyposażony w ochronę przeciążeniową. W ciągu krótkiego odcinka czasu automatycznie wyłącza ona urządzenie, gdy ostrze ulegnie zablokowaniu.

OGÓLNE ZASADY BEZPIECZEŃSTWA

Użytkownik urządzenia musi posiadać odpowiednie środki ochronne (np. założyć sprzęt urządzenie chroniący słuch, oczy i nogi).

Uwaga: Podczas użytkowania narzędzi elektrycznych należy podejmować następujące działania chroniące przed porażeniem prądem, urazami oraz przed pożarem. Przed rozpoczęciem użytkowania narzędzia elektrycznego należy zapoźnać się i przestrzgcąć wszystkich poniższych instrukcji. Instrukcje należy przechowywać w bezpiecznym miejscu.

Informacje w zakresie bezpieczeństwa:

1. Użytkownik jest odpowiedzialny za osoby trzecie znajdujące się w obszarze działania urządzenia.

2. Młodzież w wieku do 16 lat oraz osoby będące pod wpływem alkoholu, narkotyków lub leków nie mogą korzystać z urządzenia.

3. Urządzenie można przekazywać (użyczać) jedynie osobom, które znają zasady jego obsługi. Należy zawsze przekazać informacje niezbędne do obsługi urządzenia.

4. Rozdrabniacza należy używać tylko zgodnie z jego przeznaczeniem. Należy zapoznać się i postępować według informacji podanych w instrukcji oraz na urządzeniu.

5. Stosować należy tylko wyposażenie i akcesoria dostarczone przez producenta urządzenia albo zaprojektowane specjalnie dla tego urządzenia. Wszelkie modyfikacje urządzenia są zabronione, ponieważ może to prowadzić do zwiększenia ryzyka wypadku.

6. Podczas użytkowania urządzenia należy zawsze stosować rękawice i okulary ochronne oraz osłony chroniące słuch i nogi.

7. Podczas pracy z rozdrabniaczem należy zawsze stosować właściwy ubiór. Ubranie musi być dopasowane, rękawice wytrzymałe, buty z obcasem i dobrze przyczepną podeszwa.

8. Urządzenie musi znajdować się w stabilnej pozycji, na twardym i płaskim podłożu.
9. Pracować tylko przy dobry oświetleniu. Nie narażać innych, podejmować właściwe działania w tym kierunku.
10. Chronić urządzenie przed wnikaniem płynów (np. deszcz). Nie używać rozdrabniacza podczas opadów atmosferycznych.

SPECJALNE ZASADY BEZPIECZEŃSTWA

1. Przed rozpoczęciem pracy upewnić się, że rozdrabniacz działa idealnie oraz sprawdzić, czy działa zgodnie z zasadami bezpiecznego użytkowania. W szczególności dotyczy to kabla przyłączeniowego, przedłużacza, wtyczki sieciowej, przełącznika i ostrza.
2. Podczas włączania silnika rozdrabniacz musi być właściwie podłączony. Nalczy stosować sprzęt zabezpieczający. Sprzętu nie należy modyfikować.
3. Podczas serwisowania noża urządzenie musi być zawsze odłączone od prądu. Wyłączyć wtyczkę z obwodu elektrycznego, a następnie poczekać, aż nóż całkowicie się zatrzyma. Występuje ryzyko obrażeń!
4. Urządzenie podłączać tylko do sieci zabezpieczonej za pomocą nadmiarowo-prądowego przerywacza obwodu z maksymalnym prądem wyzwalającym 30 mA.
5. Wtyczka przewodu przyłączeniowego musi posiadać ochronę przed przypadkowym wyłaniem się wody. Przewód musi być trzyżyłowy i podłączony do przewodu uziemiającego.
6. Przewody muszą być co najmniej typu H05RNF do DIN 57282 Part 817/VDE 0282 Part 817 lub muszą być to gumowe przewody giętkie o przekroju co najmniej 2,5 mm ^2 o długości maksymalnej do 25 m. Wtyczka i złączka muszą mieć atest na użytkowanie na wolnym powietrzu. Kabel przyłączeniowy należy utrzymywać w dużej odległości od ostrzy.
7. Podczas użytkowania urządzenia należy uważać na ciała obce. Nie należy wrzucać kamieni, szkła, żcłaza, kości, tworzyw sztucznych, itp. Może to prowadzić do uszkodzenia urządzenia i odrzutu przez tunel napełniający. Z tego samego powodu należy także usunąć wszelkie przeszkody z materiałów rozdrabnianych (gwoździe, druty, itp).
8. Nigdy nie wsuwać rąk w miejsce, w którym znajduje się ostrze lub wyrzutnik.
9. Podczas włączania i pracy urządzenia nie należy przebywać przed wyrzutnikiem. W urządzeniu nie powinien także znajdować się jakikołwiek rozdrobniony materiał.
10. Podczas pracy urządzenia należy pilnować, aby ani twarz ani jakiekolwiek inne części cała nigdy nie znajdowały się powyżej tunelu napełniania oraz naprzeciwko wyrzutnika. W żadnym wypadku nie nale Cubań ([p]kładać rąk do tunelu napełniania i do wyrzutnika. Występuje wysokie zagrożenie odniesienia obrażeń palców, twarzy i oczu.
11. Ostrze należy regularnie sprawdzać pod względem jego dopasowania i braku uszkodzeń.
12. Przed pozostawieniem urządzenia bez nadzoru należy zawsze wyłączyć silnik oraz odłączyć od obwodu elektrycznego. Wszystkie ruchome części muszą całkowicie się zatrzymać:
    • Zanim przystąpi się do usuwania wszelkich blokad albo blokady w wyrzutniku,
13. Przed sprawdzeniem, czyszczeniem lub wykonaniem jakiejkolwiek czynności na rozdrabniaczu,
14. Przed pozostawieniem rozdrabniacza bez nadzoru.
15. Jeżeli rozdrabniacz zaczyna emitować nietypowe dźwięki albo bardzo wibrować, należy przerwać pracę i przeprowadzić natychmiastową kontrolę. Nie wolno zapominać, że należy

warunkiem, że są one świeże.

UWAGA! Ścinki z drzew nalczy rozdrabniać natychmiast, poniceważ po wyschnięciu stają się bardzo twarde. W tej sytuacji maksymalna średnica gałęzi do cięcia jest mniejsza niż deklarowana.

Bardzo wilgotne odpady ogrodnicze, takie jak liście warzyw, łodygi kwiatów, itp. mają tendencję do sklejania się i z tego powodu mogą blokować wyrzutnik. Taki rodzaj odpadów łatwiej jest rozdrobnić po uprzednim ich wysuszeniu (kilka dni).

Rozdrabnianie i ściółkowanie zachodzi wówczas, gdy materiał podawany do urządzenia jest w naturalny sposób wciągany ostrzami obrotowymi. Jeżeli wymagane jest bardziej drobne ściółkowanie, należy ponownie podać materiał do urządzenia i powtórzyć tę czynność dotąd, aż zostanie osiągnięty oczekiwany rezultat. Ze względu na konstrukcję urządzenia grubość rozdrobnionego materiału jest ograniczona.

Nie należy przepelniać maszyny, ani też podawać mokrego lub wilgotnego materiału, który mógłby zablokować przestrzeń cięcia lub tunel wyrzutowy. Elementy przeznaczone do rozdrabniania powinny być odpowiednio przygotowane. Grubsze elementy należy podzielić na proste odcinki.

Urządzenie posiada regulację docisku rozdrabnianego materiału do ostrza (Strona 7, pkt. 4 lub strona 10, rys.8 ), która w miarę zużywania się elementu tnącego powinna być regulowana. Raz dobrze ustawiana regulacja działa przez bardzo długi okres czasu (do momentu zużycia się ostrza).Także pierwszą regulację prosimy dokonać bardzo dokładnie przy wyłączonym urządzeniu.

UWAGA! Podczas regulacji docisku zabrania się dociskania elementu dociskowego do ostrza (elementy te nie podlegają ochronic gwarancyjnej pod względem zużycia mechanicznego). Prawidłowy luz jaki powinicń być pomiędzy ostrzem a clementem dociskającym to 2-4 mm. W tym celu należy regulacją kręcić zgodnie ze wskazówkami ruchów zegara do momentu, aż będzie odezuwalny opór, następnie należy o około 45 ? obrotu pokrętła odkręcić w kierunku przeciwnym. Dokładniejsze regulacje można wykonywać według indywidualnych potrzeb, ale zgodnie z powyższymi wytycznymi.

UWAGA! Żle wykonana regulacja będzie przyczyną częstego włączania się zabczpieczenia oraz bardzo szybkiego zużywania się elementów rozdrabniacza.

OCHRONA PRZED PRZECIAŻENIEM

W przypadku, gdy urządzenie zablokuje się w wyniku przeladowania, automatycznie uruchomi się zabezpieczenie przeciążeniowe (Strona 8, pkt. 7). W tej sytuacji silnik wyłącza się i wyskakuje przełącznik bezpieczeństwa (Strona 8, rys. 6). Do momentu, gdy nie usunięto przyczyny zablokowania, nie należy ponownie wciskać przełącznika. Aby usunąć blokadę należy najpierw wyciągnąć wtyczkę główną, następnie zbadać przyczynę uruchomienia się zabezpieczenia, nickiedy konicezne jest nawet odwracanic urządzenia jak na (Strona 7, rys.4).

KONSERWACJA OSTRZA

Konstrukcja rozdrabniacza jest tak zbudowana aby wymagała jak najmniej zabiegów konserwacyjnych ze strony użytkownika. Ostrze wykonane zostało ze stali wysokogatunkowej,

1. Przełączyć przycisk 1 na pozycję 2 (Rys. 5). Jest to wybór kierunku obrotów i świadomy krok w celu uruchomienia urządzenia.

2. Włączenie urządzenia następuje po naciśnięciu przycisku nr. Należy jednak pamiętać, iż praca może nastąpić tylko przy pełnych obrotach urządzenia.

UWAGA! Pod grożba utraty gwarancji nie należy wciskać przelącznika nr. 3 jeśli przycisk nr. 1 jest w pozycji neutralnej (po środku - nie wybrany kierunek obrotów). Niewłaściwe uruchamianie urządzenia może doprowadzić do zadzialania zabezpieczenia (punkt 7).

1. Zatrzymanie urządzenia następuje po naciśnięciu przycisku nr. 4.

2. Rozdrabniacz ogrodowy może być wyposażony (jeśli występuje w danym modelu) w zintegrowany przerywacz obwodu (Rys.6), który wyłącza silnik podczas przeciążenia albo przy zablokowaniu się ostrza. Po usunięciu przyczyny przeciążenia lub zablokowania oraz po wystarczającym wychłodzeniu urządzenia, rozdrabniacz jest gotowy do ponownego podjęcia pracy. Aby ponownie aktywować funkcje ochronną, należy weisnąć przełącznik. Dopiero wtedy włączyć urządzenie za pomocą przełącznika głównego.

UWAGA! Jeżeli silnik zatrzyma się z powodu przeciążenia albo niedostatecznego napięcia, należy go wyłączyć a następnie pozostawić do ostygnięcia (od 3 do 5 minut). Następnie należy włączyć przycisk zabezpieczający i dopiero wtedy ponownie uruchomić urządzenie. W przypadku kilkukrotnego zadziałania zabezpieczenia w krótkich odstępach czasowych wskazane jest natychmiast przerwać pracę i zbadać przyczynę tego zjawiska.

1. Ten model rozdrabniacza wyposażony jest w funkcję zmiany kierunku obrotów. Funkcja ta jest szczególnie przydatna przy zakleszczeniu się materiału w ostrzu urządzenia. Aby zmienić kierunek obrotów należy przełączyć przycisk (Rys.7) na pozycje 5 i nacisnąć włącznik główny. Funkcja ta działa tylko wtedy gdy włącznik jest przytrzymywany palcem.

2. Upewnić się, że po odłączeniu rozdrabniacz ogrodowy jest całkowicie pusty. Pozostawiony materiał może blokować ostrza przy ponownej próbie rozruchu.

ROZDRABNIANIE

Rys.5 USSM CRO OFF EN 3 4 1 2

UWAGA! W urządzenia można rozdrabniać materiały organiczne, takie jak gałęzie, patyki, krzaki, łodygi kwiatów, liście. Gałęzie do około 40 mm średnicy można rozdrabniać pod

poczekać aż ostrze przestanie pracować (trwa to kilka sekund od odłączenia silnika).

1. Nie należy przeprowadzać kontroli do momentu, gdy rozdrabniacz zostanie całkowicie opróżniony. W innym przypadku mogą pojawić się problemy podczas ponownego włączania urządzenia.
2. Jeżeli silnik zatrzyma się z powodu przeciążenia albo niedostatecznego napięcia, należy go wyłączyć i pozostawić do wystygnięcia przez około 3-5 minut. Następnie należy włączyć przerywacz obwodu, a następnie ponownie podłączyć urządzenie.
3. Czynności konserwacyjne i czyszczenie mogą być wykonywane tylko przy wyłączonym silniku oraz gdy wtyczka została odłączona z obwodu elektrycznego.
4. Uwaga! Podczas oczyszczania tunelu występuje ryzyko odniesienia ran ciętych.
5. Należy wykonywać tylko te czynności konserwacyjne, które zostały opisane w instrukcji obsługi.
6. Jeżeli w celu wykonania czynności serwisowych usunięto części lub urządzenia zabezpieczające, natychmiast po zakończeniu tych czynności części nalczy ponownie i w odpowiedni sposób zamontować.
7. Rozdrabniacz powinien być przechowywany w miejscu suchym, bezpiecznym i niedostępnym dla dzieci.

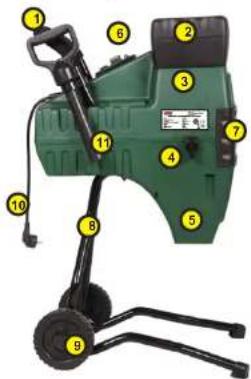

PRZYGOTOWANIE DO PRACY

1. Uchwyt
2. Tunel podający
3. Główna obudowa
4. Regulacja ostrza
5. Tunel wyrzutowy
6. Panel sterowniczy
7. Pokrywa techniczna
8. Element podstawy

1. Kółko jezdne
2. Przewód zasilający
3. Popychacz
4. Włącznik zabezpieczenia
5. Włącznik główny
6. Włącznik dodatkowy i sterownik kierunku ostrza

12 13 14

MONTAŻ

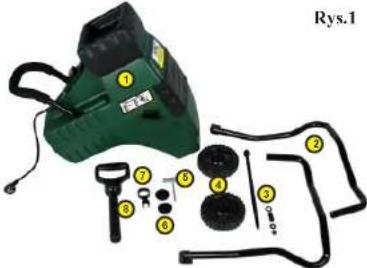

Urządzenie jest dostarczone przez producenta w opakowaniu kartonowym w stanie częściowo rozmontowanym. Po zapoznaniu się dokładnie z instrukcją obsługi oraz rysunkami montażowymi, złożenie i nie powinno sprawiać zbytnich trudności. Wszystkie potrzebne clementy do montażu znajdują się w opakowaniu.

1. Główna obudowa
2. Element podstawy
3. Oś z elementami
4. Kola
5. Klucz
6. Dekle kół
7. Uchwyt popychacza
8. Popychacz

Ustawić obudowę rozdrabniacza w pozycji (Rys.2). Odkręcić 2 nakrętki(pkt.1) wraz z kształtowymi podkładkami(pkt.2) i usunąć plastikowy element(pkt3).

Następnie na śruby nalczy założyć właściwy element podstawy (Rys.1,pkt.2) oraz zdjęte wcześnicj podkładki kształtowe i całość lekko dokręcić nakrętkami.

Kolejny etap to montaż osi jezdnej wraz z kołem. Przez otwór w elemencie podstawy przekładamy oś i w kolejności pokazanej na (Rys.3) zakładamy poszczególne części.

Po założeniu i przykręceniu koła, czynności wcześniej opisane należy powtórzyć dla drugiego elementu podstawy (Rys.1, pkt.2).

UWAGA!

Po prawidłowym złożeniu wszystkich elementów podstawy należy mocno dokręcić wszystkie śruby i nakrętki łączące (z wyjątkiem tych mocujących koło), a następnie wsunąć osłony kółek (dekle) (Rys.1, pkt.6)

UWAGA! Upcwnić się, że napięcie zasilające jest zgodne z wymaganiami podanymi na etykiecie. Przed uruchomieniem urządzenia należy zapoznać się z zasadami właściwego użytkowania przez uważne przeczytanie instrukcji użytkowania.

1. Podłączyć kabel do rozdrabniacza. Przed uruchomieniem urządzenia należy sprawdzić, czy kabel przyłączeniowy nie posiada oznak uszkodzeń. Kabel może być stosowany tylko wtedy, gdy jest w idealnym stanie. Należy używać wyłącznie wyjścia z uziemieniem.
2. Umieścić torebkę zbierającą/koszyk bezpośrednio pod wyrzutnikiem.
3. Podczas pracy z rozdrabniaczem ogrodowym należy zawsze stosować praktyczne ubrania. Ubranie musi być dobrze dopasowane, rekawice wytrzymałe a obuwie wyposażone w obcas i przyczepną podeszwę. Należy zawsze zakładać okulary ochronne oraz stosować urządzenia chroniące słuch!

UWAGA! Przed włączeniem trzeba koniecznie upewnić się, że w rozdrabniaczu nie znajduje się rozdrobniony pozostawiony materiał lub inne ciała obce.
