INSTRUKCJA OBSŁUGI SHE250S-BOX-L NAC

Deklaracja zgodności WE, nr 2014/248

Producent:

BOWA:

NAC Sp. 20.0.

advis.

Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

02791

zmierzony maksymalny poziom mocy skustycznej Low wynosi 108 dB(A).

gwarantowany poziom mocy akustycznej Lwa wynosi 108 dB(A).

spelnia zasadnicze wymagania:

NICHORI R.O. MEBICOI, NOME 2006/42/EC,

NOKON LICHENGENICO CHINEOSCEMC 2004/108/EC.

NOCIPR R NOCIPRANIAZENNEE 2000/14/EC zubczenik V 2005/88/EC

NOCPR (NOCPR) 2011/65/UE

spelnia wymagania następujących norm zhammonizowanych

□ G DCCCD-1:2012

G CCDECECCN/CECCC

G 62233:2008

□ G DOCC-IVE

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań.

Dokumentacja techniczna znajduje się w siedzibie firmy NAC sp. 2 o.o., a osoba uoważniona do jej dysponowaniem jest Plotr Gajos.

Gdynia, 2 października 2014

mijksz, dan

posps

Piotr Gajos, Inżynier ds.

oceny zgodności produktów

Ime, rozwicta, funzica

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi,

zanim podejmiesz kroki reklamacyjne, skontaktuj się

z Centralnym Serwisem pod numerem telefonu

801 044 450

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

Niniejsza instrukcja rozdrabniacza ogrodowego nie wskazuje cech nabytego przez Państwa urządzenia w zakresie, w jakim nie mają one bezpośrednio na sposób korzystania z niego, którego dotyczy instrukcja, a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie za co firma NAC nie ponosi odpowiedzialności.

NEW AMERICAN CONCEPT

SPRZET OGRODNICZY

Instrukcja Obsługi

Elektryczny rozdrabniacz ogrodowy

Model	SHE250S-BOX-L
Silnik	elektryczny
Moc nominalna	2500 W
Napięcie	230 V / 50Hz
Obroty ostrza	40 obr/min
Maksymalna średnica gałęzi	40 mm
Klasa ochrony	1
Stopień ochrony	IP24
Gwarantowany pozłom mocy akustycznej LWA	93 dB (A)
Waga	30 kg
Rok produkcji	2015

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, polprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Produc

Al. Krakowska 39, 05-090 Raszyn

tel. [phone], fax [phone]

www.nac.com.pl

[e-mail]

Servis - Magazyny

Strobów 2E, 96-100 Skierniewice

tel. [phone], fax [phone]

www.nac.com.pl [e-mail]

2015 wydanie 1

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukeji, bądź jej części, nalczy skontaktować się ze sprzedawca wyrobu lub producentem w celu wyjaśnienia wątpliwości.

Danc Techniczne	1
Spis treści	2
Pikłogramy i oznaczenia sterownicze	2
Tablic/ka namionowa	2
Wprowadzenie	3
Zastosowanie urządzenia	3
W razie wypadku lub awarii	3
Ogólne zasady bez/piec/estrstwa	3
Spccjalne zasady bezpieczeństwa	4
Przygotowanie do pracy	6
Montaż	6

Funkcjonowanić urzȩdzenia....7

Rozdrabnianie....9

Ochrona przyd przeciużemien....10

Konserwacja ostrza....10

Serwis i dbalość o urzȩdzenia....11

C/yszczenie....11

Transport....11

Konserwacja i skladowanie....11

Utylizacja i ochrona srodkowska....11

Rzyzyko reszkowe....11

Dsklaracja CE....12

Kontakt z serwissem....12

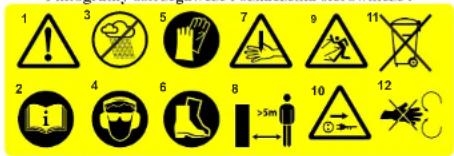

Piktogramy ostrzegawcze znajdują się na obudowie urządzenia. Piktogramy ostrzegawcze i oznaczenia sterownicze.

1 3 5 7 9 11 2 4 6 8 10 12 >5m

1. Uwaga! Niebezpieczeństwo.
2. Należy uważnie przeczytać instrukcje obsługi.
3. Nie używać podczas opadów deszezu.
4. Stosować okulary ochronne,nauszniki ochronne
5. Stosować rękawiec ochronne.
6. Stosować obuwie ochronne
7. Uwaga ! ostre elementy
8. Uwaga ! na odrzucane elementy

9. Zachować bezpieczna odległość od osób postronnych

10. Należy odlączyć od źródła zasilania podczas przerwy w pracy.

11. Zużytych urządzeń elektrycznych nie wolno usuwać wraz z normalnymi odpadami komunalnymi a jeżeli to możliwe, należy oddać do utylizacji
12. Uwaga ! wirujące clementy

Piktogramy ostrzegawcze znajdują się na obudowie urządzenia. Piktogramy ostrzegawcze i oznaczenia sterownicze.

Producent: NAC Sp. z o.o. Al. Krakowska 39, 05-090 Raszyn www.nac.com.pl

ELEKTRYCZNY ROZDRABNIACZ OGRODOWY

Model:

Napięcie:

Moc nominalna:

Max. średnica gałęzi:

Waga:

Rok produkcji:

Numer seryjny:

SHE250S-BOX-L

230 V / 50 Hz

2500 W

40 mm

30 kg

2015

1

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obstługowych.

SERWIS I DBAŁOŚĆ O URZĄDZENIE CZYSZCZENIE

Przed rozpoczęciem czyszczenia rozdrabniacza należy zawsze:

1. Wyłączyć urządzenie.
2. Odlączyć urządzenie z prądu.
3. Poczekać, aż ostrze zatrzyma się.
4. Rozdrabniacz ogrodowy to urządzenie elektryczne. Należy zatem zawsze upewnić się, że nie dostała się do niego woda. Woda może uszkodzić przełącznik i wtyczkę oraz silnik elektryczny.
5. W celu usunięcia resztek należy używać szczoteczki ręcznej albo szmatki.
6. Rozdrabniacz ogrodowy jest praktycznie urządzeniem bezobsługowym. Wyjątek stanowi ostrze, które podlega procesowi zużycia.
7. Przed każdym uruchomieniem należy sprawdzić, czy wszystkie części są właściwie dopasowane i nie noszą śladów zużycia.

TRANSPORT

Przed rozpoczęciem przenoszenia urządzenia należy zawsze bezwzględnie odłączyć je od gniazdka sieciowego.

KONSERWACJA I SKŁADOWANIE

Przed rozpoczęciem wszelkich czynności konscrwacyjnych należy najpierw odłączyć urządzenie z zasilania. Elementy mechanizmu skrawającego na czas składowania powinny być zabezpieczone substancją olejową.

Otwory wentylacyjne silnika powinny być utrzymywane w czystości oraz nie powinny być zablokowane jakimkolwiek przedmiotami. Należy wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukcji. Wszelkie inne czynności powinny być wykonane przez pracowników serwisu technicznego. Urządzenia nie należy w żaden sposób modyfikować. Może to narazić użytkownika na niebezpieczeństwo. W przypadku, gdy pomimo starannych procesów produkcyjnych i kontrolnych, urządzenie nie działa prawidłowo, należy przekazać je do naprawy przez Autoryzowany Scrwis NAC.

Urządzenie należy przechowywać w bezpiecznym miejscu.

Jeżeli urządzenie nie jest użytkowane, należy przechowywać je czyste, na płaskiej i suchej powierzchni oraz w miejscu niedostępnym dla dzieci.

UTYLIZACJA 1 OCHRONA ŚRODOWISKA

Kazde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. Wówczas należy zdemontować urządzenie oddzielając części z tworzywa sztucznego od części metalowych i przekazać je do właściwych punktów skupu lub powierzyć wykonanie tej operacji punktowi serwisowemu. Urządzenia elektryczne nie należą do odpadów domowych.

RYZYKO RESZTKOWE

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jej konstrukcję eliminująca niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z blędnego zachowania obsługującego urządzenie

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

użytkowania urządzenia przez dzieci

używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu.

OCHRONA PRZED PRZECIĄŻENIEM

W przypadku, gdy urządzenie zablokuje się w wyniku przeładowania, automatycznie uruchomi się zabezpieczenie przeciążeniowe (Strona 8, pkt. 7). W tej sytuacji silnik wyłącza się i wyskakuje przełącznik bezpieczeństwa (Strona 8, rys. 6). Do momentu, gdy nie usunięto przyczyny zablokowania, nie należy ponownie wciskać przełącznika. Aby usunąć blokadę należy najpierw wyciągnąć w tymczkę główną, następnie zbadać przyczynę uruchomienia się zabezpieczenia, niekiedy konieczne jest nawet odwracanie urządzenia jak na (Strona 7, rys.4).

KONSERWACJA OSTRZA

Konstrukcja rozdrabniacza jest tak zbudowana aby wymagała jak najmniej zabiegów konserwacyjnych ze strony użytkownika. Ostrze wykonane zostało ze stali wysokogatunkowej, jednak jego żywotność też jest ograniczona. Czas zużycia ostrza zależy od stopnia eksploatacji i rodzaju materiałów rozdrabnianych. Producent zalcca częstą kontrolę jakości ostrza i elementu dociskowego.

W tym celu należy odkręcić śruby mocujących pokrywę techniczną

(Strona 5, pkt. 7). Następnie należy odkręcić 4 śruby ampulowe

mocujące osłone ostrza tnącego i będącą jednocześnie łożyskiem dla wału silnika, na którym osadzone jest ostrze rozdrabniacza. Po wyjęciu elementu

klinującego ostrze należy zdjąć ostrze z wału silnika.

1. Ostrze rozdrabniacza
2. Element dociskowy
3. Klin ostrza
4. Regulacja elementu dociskowego

UWAGA! Ze względu skomplikowany kształt ostrza regeneracji ostrza powinny dokonywać specjalistyczne zakłady ślusarskie.

Producent zaleca wyminę ostrza i elementu dociskowego na oryginalne raz na 2 lata. Pozwoli to uniknąć

przykrych niespodzianek wynikających ze zużycia w trakcie eksploatacji rozdrabniacza.

Przy skręcaniu obudowy ostrza należy zachować

precyzję składania i dobrze dopasować wszystkie elementy.

UWAGA! Niepoprawnie złożony rozdrabniacz po ostrzeniu może być przyczyną poważnej awarii urządzenia oraz urazów użytkownika.

Firma NAC ostrzenie zaleca wykonywać w Autoryzowanych Serwisach.

Aby uniknąć niewłaściwej obsługi urządzenia prosimy, aby przed pierwszym użyciem zapoznać się z podręcznikiem użytkowania. Zapoznanie się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób bezpieczny zarówno dla użytkownika, otoczenia jak i samego urządzenia. Instrukcję należy przechowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku odśprzedaży maszyny lub zmiany użytkownika.

ZASTOSOWANIE URZĄDZENIA

Rozdrabniacz ogrodowy został zaprojektowany do użytku prywatnego. Maksymalny czas pracy urządzenia nie może przekroczyć w trybie ciągłym 0,5 h. Nadaje się do rozdrabniania materiałów organicznych do średnicy 40 mm w domu i ogrodzie (gałęzie, konary, ścinki żywopłotu, itp.). Rozdrabniacz może być używany tylko stojąc nieruchomości na podłożu. Wszelki in ny sposób użytkowania nic jest dozwolony.

Urządzenie jest wyposażone w funkcję hamowania, która zatrzymuje ostrze w ciągu kilku sekund od: wyłączenia urządzenia, odłączenia głównego kabla zasilania lub jakiejkolwiek awarii przewodów. Funkcja ta została zaprojektowana, aby chronić przed jakimkolwiek kontaktem'z ostrzem.

Rozdrabniacz ogrodowy (nie wszystkie modele) jest wyposażony w ochronę przeciążeniową.

W ciągu krótkiego odcinka czasu automatycznie wyłącza ona urządzenie, gdy ostrze ulegnie zablokowaniu.

MASZYNY NIE NALEŻY STOSOWAĆ DO :

• przycinania krzewów
• rozdrabniania trawy
• odkurzania liści

W RAZIE WYPADKU LUB AWARII

W razie wypadku należy natychmiast zatrzymać/wyłączyć maszynę i wezwać pomoc (jeśli tego wymaga sytuacja)!

W razie awarii należy zatrzymać/wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

OGÓLNE ZASADY BEZPIECZEŃSTWA

Użytkownik urządzenia musi posiadać odpowiednie środki ochronne (np. założyć sprzęt urządzenie chroniący słuch, oczy i nogi).

Uwaga: Podezas użytkowania narzędzi elektrycznych należy podejmować następujące działania chroniące przed porażcniem prądem, urazami oraz przed pożarem. Przed rozpoczęciem użytkowania narzędzia elektrycznego należy zapoznać się i przestrzegać wszystkich poniższych instrukcji. Instrukcje należy przechowywać w bezpiecznym miejscu.

Informacje w zakresie bezpieczeństwa:

1. Użytkownik jest odpowiedzialny za osoby trzecie znajdujące się w obszarze działania urządzenia.
2. Młodzież w wieku do 16 lat oraz osoby będące pod wpływem alkoholu, narkotyków lub leków nie mogą korzystać z urządzenia.
3. Urządzenie można przekazywać (użyczać) jedynie osobom, które znajdują zasady jego obsługi. Należy zawsze przekazać informacje niezbędne do obsługi urządzenia.
4. Rozdrabniacza należy używać tylko zgodnie z jego przeznaczeniem. Należy zapoznać się i postępować według informacji podanych w instrukcji oraz na urządzeniu.
5. Stosować należy tylko wyposażenie i akcesoria dostarczone przez producenta urządzenia albo zaprojektowane specjalnic dla tego urządzenia. Wszelkie modyfikacje urządzenia są zabronione, ponieważ może to prowadzić do zwiększenia ryzyka wypadku.
6. Podczas użytkowania urządzenia należy zawsze stosować rękawice i okulary ochronne oraz osłony chroniące słuch i nogi.
7. Podczas pracy z rozdrabniaczem nalczy zawsze stosować właściwy ubiór. Ubranie musi być dopasowane, rękawice wytrzymałe, buty z obcasem i dobrze przyczepną podeszwa.
8. Urządzenie musi znajdować się w stabilnej pozycji, na twardym i płaskim podłożu.
9. Pracować tylko przy dobry oświetleniu. Nie narażać innych, podejmować właściwe działania w tym kicrunku.
10. Chronić urządzenie przed wnikaniem płynów (np. deszcz). Nie używać rozdrabniacza podczas opadów atmosferycznych.

SPECJALNE ZASADY BEZPIECZEŃSTWA

1. Przed rozpoczęciem pracy upewnić się, że rozdrabniacz działa idealnie oraz sprawdzić, czy działa zgodnie z zasadami bezpiecznego użytkowania. W szczególności dotyczy to kabla przyłączeniowego, przedłużacza, wtyczki sieciowej, przełącznika i ostrza.
2. Podczas włączania silnika rozdrabniacz musi być właściwie podłączony. Należy stosować sprzęt zabczpieczający. Sprzętu nie należy modyfikować.
3. Podczas serwisowania noża urządzenie musi być zawsze odłączone od prądu. Wyłączyć wtyczkę z obwodu elektrycznego, a następnie poczekać, aż noż całkowicie się zatrzyma. Występuje ryzyko obrażeń!
4. Urządzenie podłączać tylko do sieci zabezpieczonej za pomocą nadmiarowo-prądowego przerywacza obwodu z maksymalnym prądem wyzwalającym 30 mA.
5. Wtyczka przewodu przyłączeniowego musi posiadać ochronę przed przypadkowym wyłaniem się wody. Przewód musi być trzyżyłowy i podłączony do przewodu uziemiającego.
6. Przewody muszą być co najmniej typu 57282 Part 817/VDE 0282 Part 81II05RNF do DIN 7 lub muszą być to gumowe przewody giętkie o przekroju co najmnicj 2,5 mm 2 o długości maksymalnej do 25 m. Wtyczka i złączka muszą mieć atest na użytkowanie na wolnym powietrzu. Kabel przyłączeniowy nalczy utrzymywać w dużej odległości od ostrzy.
7. Podczas użytkowania urządzenia należy uważać na ciała obce. Nie należy wrzućą kamicni, szkła, żelaza, kości, tworzyw sztucznych, itp. Może to prowadzić do uszkodzenia urządzenia i odrzutu przez tunel napełniający. Z tego samego powodu należy także usunąć wszelkie przeszkody z materiałów rozdrabnianych (gwoździe, druty, itp).
8. Nigdy nie wsuwać rąk w miejsce, w którym znajduje się ostrze lub wyrzutnik.

9. Podczas włączania i pracy urządzenia nie należy przebywać przed wyrzutnikiem.

10. Ten model rozdrabniacza wyposażony jest w funkcję zmiany kierunku obrotów. Funkcja ta jest szczególnie przydatna przy zakleszczeniu się materiału w ostrzu urządzenia. Aby zmienić kierunek obrotów należy przełączyć przycisk (Rys.7) na pozycje 5 i nacisnąć włącznik główny. Funkcja ta działa tylko wtedy gdy włącznik jest przytrzymywany palcem.

11. Upewnić się, że po odłączeniu rozdrabniacz ogrodowy jest całkowicie pusty. Pozostawiony materiał może blokować ostrza przy ponownej próbie rozruchu.

ROZDRABNIANIE

UWAGA! W urządzenia można rozdrabniać materiały organiczne, takie jak gałęzie, patyki, krzaki, łodygi kwiatów, liście. Gałęzie do około 40 mm średnicy można rozdrabniać pod warunkiem, że są one świeże.

UWAGA! Šcinki z drzew należy rozdrabniać natychmiast, ponieważ po wyschnięciu stają się bardzo twarde. W tej sytuacji maksymalna średnica gałęzi do cięcia jest mniejsza niż deklarowana.

Bardzo wilgotne odpady ogrodnicze, takie jak liście warzyw, łodygi kwiatów, itp. mają tendencję do sklejania się i z tego powodu mogą blokować wyrzutnik. Taki rodzaj odpadów łatwiej jest rozdrobnić po uprzednim ich wysuszeniu (kilka dni).

Rozdrabnianie i ściółkowanie zachodzi wówczas, gdy materiał podawany do urządzenia jest w naturalny sposób wciągany ostrzami obrotowymi. Jeżeli wymagane jest bardziej drobne ściółkowanie, należy ponownie podać materiał do urządzenia i powtórzyć tę czynność dotąd, aż zostanie osiągnięty oczekiwany rezultat. Ze względu na konstrukcję urządzenia grubość rozdrobnionego materiału jest ograniczona.

Nie należy przepelniać maszyny, ani też podawać mokrego lub wilgotnego materiału, który mógłby zablokować przestrzeń cięcia lub tunel wyrzutowy. Elementy przeznaczone do rozdrabniania powinny być odpowiednio przygotowane. Grubsze elementy należy podzielić na proste odcinki.

Urządzenie posiada regulację docisku rozdrabnianego materiału do ostrza strona 10, rys.8 ), która w miarę zużywania się elementu tnącego powinna być regulowana. Raz dobrze ustawiana regulacja działa przez bardzo długi okres czasu (do momentu zużycia się ostrza).Także pierwszą regulację prosimy dokonać bardzo dokładnie przy wyłączonym urządzeniu.

UWAGA! Podczas regulacji docisku zabrania się dociskania elementu dociskowego do ostrza (elementy te nie podlegają ochronie gwarancyjnej pod względem zużycia mechanicznego). Prawidłowy luz jaki powinien być pomiędzy ostrzem a clementem dociskającym to 2-4 mm. W tym celu należy regulacją kręcić zgodnie ze wskazówkami ruchów zegara do momentu, aż będzie odczuwalny opór, następnie należy o około 45 ? obrotu pokrętła odkręcić w kierunku przeciwnym. Dokładniejsze regulacje można wykonywać według indywidualnych potrzeb, ale zgodnie z powyższymi wytycznymi.

UWAGA! Żle wykonana regulacja będzie przyczyną częstego włączania się zabezpieczenia oraz bardzo szybkiego zużywania się elementów rozdrabniacza.

1. Podłączyć kabel do rozdrabniacza. Przed uruchomieniem urządzenia należy sprawdzić, czy kabel przyłączeniowy nie posiada oznak uszkodzeń. Kabel może być stosowany tylko wtedy, gdy jest w idealnym stanie. Należy używać wyłącznie wyjścia z uziemieniem.

2. Umieścić kubel bezpośrednio pod wyrzutnikiem.

3. Podczas pracy z rozdrabniaczem ogrodowym należy zawsze stosować praktyczne ubrania. Ubranie musi być dobrze dopasowane, rękawice wytrzymałe a obuwie wyposażone w obcas i przyczepną podeszwe. Należy zawsze zakładać okulary ochronne oraz stosować urządzenia chroniące słuch!

UWAGA! Przed włączeniem trzeba koniecznie upewnić się, że w rozdrabniaczu nie znajduje się rozdrobniony pozostawiony materiał lub inne ciała obce.

1. Przełączyć przycisk 1 na pozycję 2 (Rys. 5). Jest to wybór kierunku obrotów i świadomy krok w celu uruchomienia urządzenia.

2. Włączenie urządzenia następuje po naciśnięciu przycisku nr. 3. Należy jednak pamiętać, iż praca może nastąpić tylko przy pełnych obrotach urządzenia.

UWAGA! Pod grożbą utraty gwarancji nie należy wciskać przełącznika nr. 3 jeśli przycisk nr. 1 jest w pozycji neutralnej (po środku - nie wybrany kierunek obrotów). Niewłaściwe uruchamianie urządzenia może doprowadzić do zadziałania zabezpieczenia (punkt 7).

1. Zatrzymanie urządzenia następuje po naciśnięciu przycisku nr. 4.

2. Rozdrabniacz ogrodowy może być wyposażony (jeśli występuje w danym modelu) w zintegrowany przerywacz obwodu (Rys.6), który wyłącza silnik podczas przeciążenia albo przy zablokowaniu się ostrza. Po usunięciu przyczyny przeciążenia lub zablokowania oraz

po wystarczającym wychłodzeniu urządzenia, rozdrabniacz jest gotowy do ponownego podjęcia pracy. Aby ponownie aktywować funkcje ochronną, należy wcisnąć przełącznik. Dopiero wtedy włączyć urządzenie za pomocą przełącznika głównego.

UWAGA! Jeżeli silnik zatrzyma się z powodu przeciążenia albo niec dostatecznego napięcia, należy go wyłączyć a następnie pozostawić do ostygnięcia (od 3 do 5 minut). Następnie należy włączyć przycisk zabezpieczający i dopiero wtedy ponownie uruchomić urządzenie. W przypadku kilkukrotnego zadziałania zabezpieczenia w krótkich odstępach czasowych wskazane jest natychmiast przerwać pracę i zbadać przyczynę tego zjawiska.

Rys.5 4 3 1 2

Rys.6

Rys.7 5

W urządzeniu nie powinien także znajdować się jakikołwiek rozdrobniony materiał.

1. Podczas pracy urządzenia należy pilnować, aby ani twarz ani jakiekolwiek inne części cała nigdy nie znajdowały się powyżej tunelu napełniania oraz naprzeciwko wyrzutnika. W żadnym wypadku nie należy wkładać rąk do tunelu napełniania i do wyrzutnika. Występuje wysokie zagrożenie odniesienia obrażeni poleów, twarzy i oczu.
2. Ostrze należy regularnie sprawdzać pod względem jego dopasowania i braku uszkodzeń.
3. Przed pozostawieniem urządzenia bez nadzoru należy zawsze wyłączyć silnik oraz odłączyć od obwodu elektrycznego. Wszystkie ruchome części muszą całkowicie się zatrzymać:
   • Zanim przystąpi się do usuwania wszelkich blokad albo blokady w wyrzutniku,
4. Przed sprawdzeniem, czyszczeniem lub wykonaniem jakiejkolwiek czynności na rozdrabniaczu.
5. Przed pozostawieniem rozdrabniacza bez nadzoru.
6. Jeżeli rozdrabniacz zaczyna emitować nietypowe dźwięki albo bardzo wibrować, należy przerwać pracę i przeprowadzić natychmiastową kontrolę. Nie wolno zapominać, że należy poczekać aż ostrze przestanie pracować (trwa to kilka sekund od odłączenia silnika).
7. Nie należy przeprowadzać kontroli do momentu, gdy rozdrabniacz zostanie całkowicie opróżniony. W innym przypadku mogą pojawić się problemy podczas ponownego włączania urządzenia.
8. Jeżeli silnik zatrzyma się z powodu przeciążenia albo niedostatecznego napięcia, należy go wyłączyć i pozostawić do wystygnięcia przez około 3-5 minut. Następnie należy włączyć przerywacz obwodu, a następnie ponownie podłączyć urządzenie.
9. Czynności konserwacyjne i czyszczenie mogą być wykonywane tylko przy wyłączonym

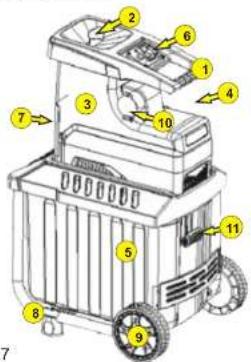

10. Uchwyt
11. Tunel podający
12. Główna obudowa
13. Regulacja ostrza
14. Kubel
15. Panel sterowniczy
16. Pokrywa techniczna
17. Element podstawy

silniku oraz gdy wtyczka została odłączona z obwodu elektrycznego.

1. Uwaga! Podczas oczyszczania tunelu występuje ryzyko odniesienia ran ciętych.
2. Należy wykonywać tylko te czynności konserwacyjne, które zostały opisane w instrukeji obsługi.
3. Jeżeli w celu wykonania czynności serwisowych usunięto części lub urządzenia zabezpieczające, natychmiast po zakończeniu tych czynności części należy ponownie i w odpowiedni sposób zamontować.
4. Rozdrabniacz powinien być przechowywany w miejscu suchym, bezpiecznym i niedostępnym dla dzieci.

PRZYGOTOWANIE DO PRACY

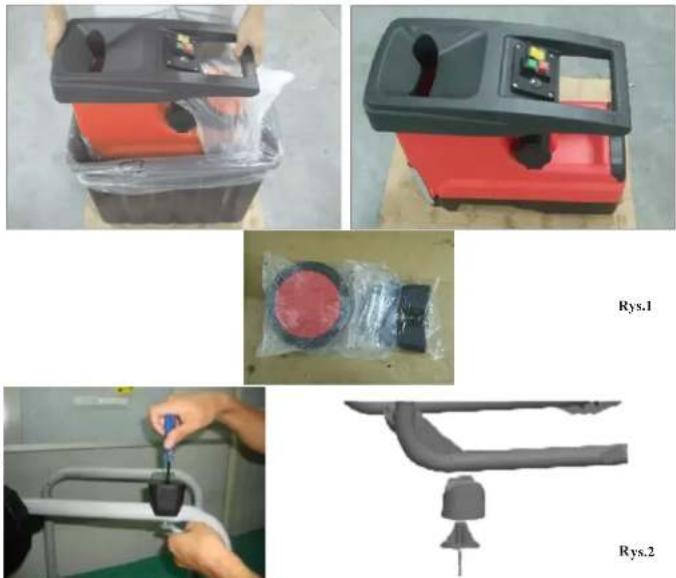

MONTAZ

Urządzenie jest dostarczone przez producenta w opakowaniu kartonowym w stanie częściowo rozmontowanym. Po zapoznaniu sie dokładnie z instrukcją obsługi oraz rysunkami montażowymi, złożencie i nie powinno sprawiać zbytnich trudności. Wszystkie potrzebne elementy do montażu znajdują się w opakowaniu.

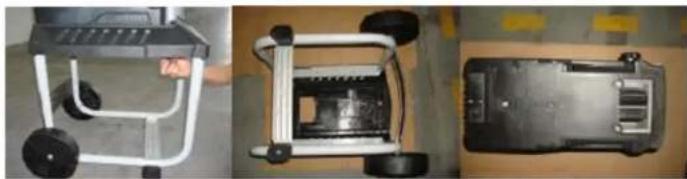

Kolejny etap to montaż osi jezdnej wraz z kołem. Przez otwór w elemencie podstawy przekładamy oś i w kolejności pokazanej na rysunku zakładamy poszczególne części.

Po prawidłowym złożeniu wszystkich elementów podstawy należy mocno dokręcić wszystkie śruby i nakrętki łączące (z wyjątkiem tych mocujących koło), a następnie wsunąć osłony kolek (dekle)

FUNKCJONOWANIE URZĄDZENIA

UWAGA! Upewnić się, że napięcie zasilające jest zgodne z wymaganiami podanymi na et Kycie. Przed uruchomiciem urządzenia należy zapoznać się z zasadami właściwego użytkowania przez uważne przeczytanie instrukcji użytkowania.
