INSTRUKCJA OBSŁUGI ML-10B7W Eura

Ogólne zasady bezpiecznego użytkowania produktu

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

Pamiętaj, aby:

• użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci i ognia,
• nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia mechaniczne,
• nie czyścić urządzenia wodą ani rozpuszczalnikami i innymi chemikaliami,
• czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte, do czyszczenia można wykorzystać zwilżoną szmatkę, ale po jej użyciu należy odczekać do całkowitego przeschnięcia obudowy,
• nie dokonywać samodzielnych modyfikacji i napraw,

Uwaga: Urządzenia posiadające współczynnik wnikania wyższy lub równy IP44 mogą być montowane na zewnątrz (np. przyciski dzwonkowe, kasety zewnętrzne wideodomofonów, kamery itp.). Informacje o współczynniku wnikania zawarte są w specyfikacji technicznej urządzenia.

1. PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA

Lampa ścienna ML-10B7 przeznaczona jest do automatycznego oświetlenia zewnętrznych części posesji. Lampa wyposażona jest w pasywny czujnik podczerwieni o kącie detekcji ru-chu wynoszącym 180 stopni.

Detekcja ruchu odbywa się na zasadzie pomiaru zmiany temperatury otoczenia w zadanym sektorze widzialności czujnika, w wyniku ruchu znajdującej się tam osoby. Jeśli w sektorze widzialności czujnika pojawi się osoba, automatycznie włącza się oświetlenie i pozostaje włączone tak długo, jak czujnik ruchu wykrywa ruch w obrębie pola „widzenia”. Jeśli w określonym (zadanym przez użytkownika) czasie nie zostanie wykryta obecność, oświetlenie zostanie automatycznie wyłączone.

Lampę wyposażono dodatkowo w specjalny sensor foto-optyczny, który pozwala opcjonalnie na oszczędzanie energii nie załączając oświetlenia np. w czasie dnia.

Lampę ML-10B7 można obciążyć jedną żarówką z gwintem E27 o maksymalnej mocy 60W. Urządzenie wyposażono w zestaw dwóch potencjometrów do sterowania automatyką lampy:

- potencjometr regulacji czasu podtrzymania oświetlenia,

- potencjometr regulacji progu oświetlenia zewnętrznego.

2. BUDOWA LAMPY ELEWACYJNEJ

Lampa ML-10B7 składa się z podstawy przeznaczonej do montażu na ścianie oraz klosza wykonanego z odpornego na uszkodzenia mechaniczne tworzywa sztucznego.

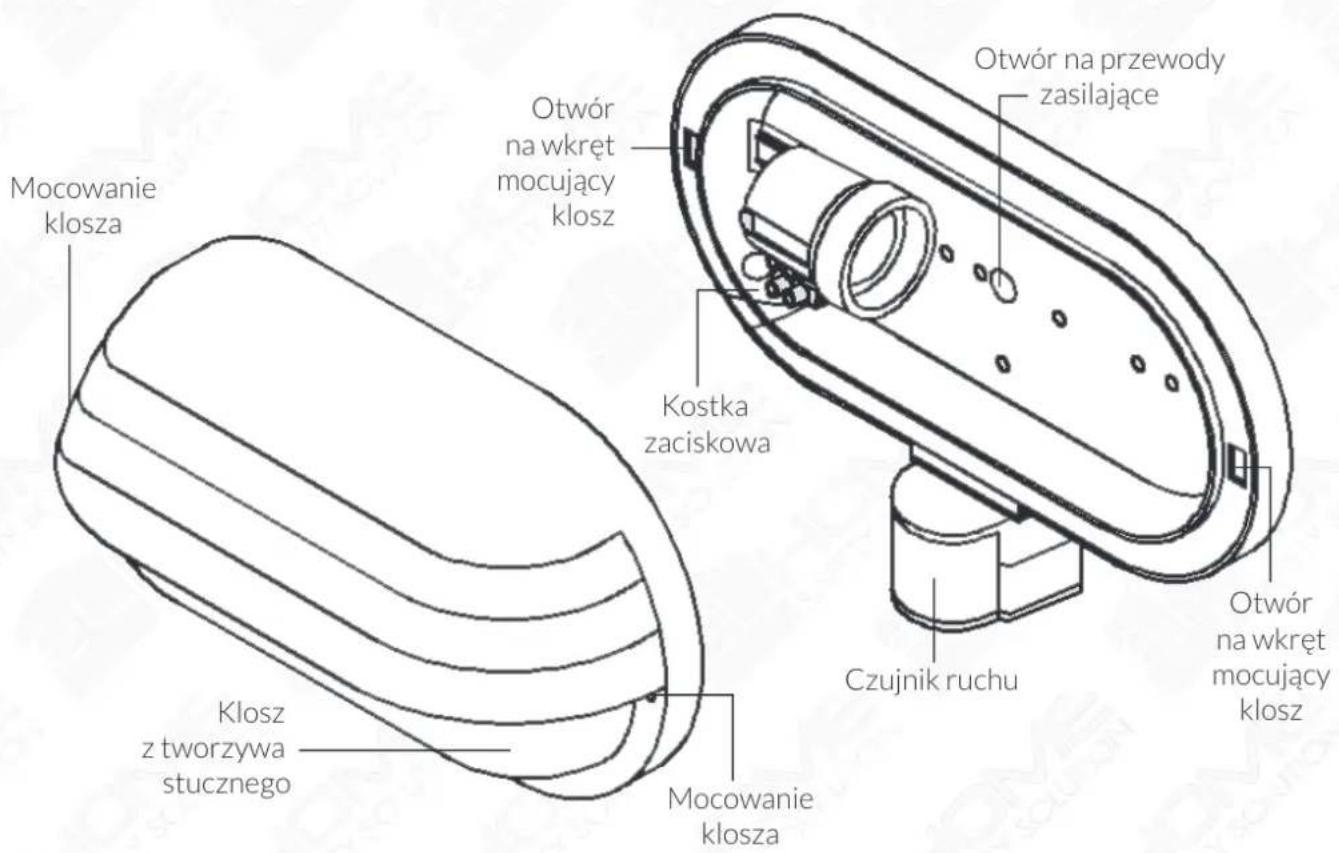

W skład urządzenia wchodzą następujące elementy (rys. 1):

Mocowanie klosza Klosz z tworzywa stucznego Otwór na wkręt mocujący klosz Otwór na przewody zasilające Kostka zaciskowa Otwór na wkręt mocujący klosz Czujnik ruchu Mocowanie klosza

Rys. 1. Budowa lampy

3. INSTALACJA LAMPY ELEWACYJNEJ

Uwaga!

• Przed instalacją urządzenia koniecznie odłączyć źródło zasilania na czas instalacji,
• Nie instalować na powierzchni nierównej lub podatnej na drgania,
• Unikać instalacji w pobliżu metali i szkła, gdyż mogą zakłócić pracę urządzenia,
• W celu uniknięcia niespodziewanego uszkodzenia produktu zalecana jest instalacja bezpiecznika 6A.

Lampa ML-10B7 przeznaczona jest do montażu na ścianie pionowej, wewnątrz lub na ze- wnątrz. Optymalna wysokość instalacji wynosi od 1.8 do 2.4m nad podłożem. Pomiędzy lampą, a zasilaniem można szeregowo zainstalować główny włącznik ścienny (można będzie dzięki niemu całkowicie eliminować działanie lampy.

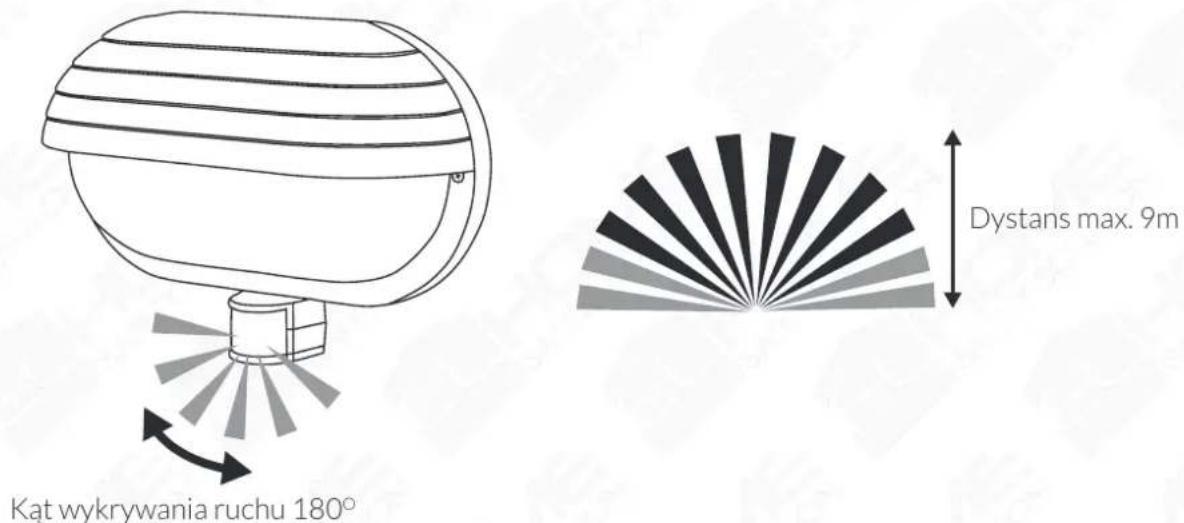

Kąt wykrywania ruchu 180° Dystans max. 9m

Rys. 2. Charakterystyka wiązki oraz minimalny i maksymalny zasięg czujnika ruchu

W celu instalcji lampy na ścianie należy:

1. Odłączyć zasilanie za pomocą bezpiecznika lub głównego włącznika ściennego,

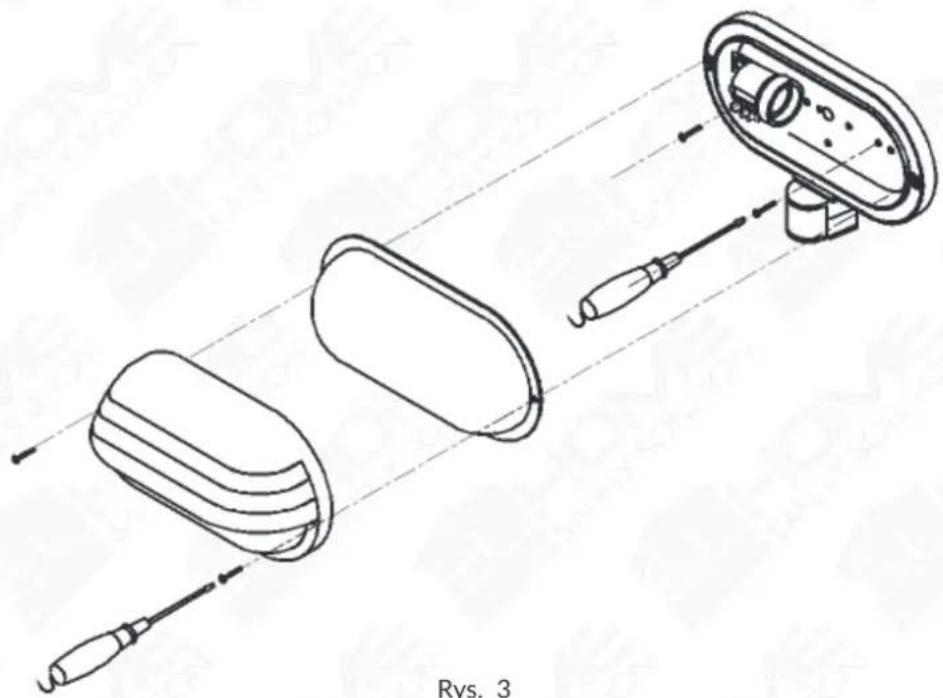

2. Odkręcić plastikowy klosz od podstawy lampy, następnie rozłączyć obydwa elementy (rys. 3),

1. W wybranym miejscu na ścianie oznaczyć miejsca na otwory montażowe podstawy lampy.
2. W odznaczonych miejscach wywiercić otwory i umieścić w nich kołki montażowe.
3. W dnie podstawy montażowej znajduje się otwór służący do przeprowadzenia wiązki przewodów zasilających, przez ten otwór przełożyć wiązkę do wewnątrz podstawy lampy.
4. Za pomocą 2 wkrętów montażowych przytwierdzić podstawę plafonu do ściany.
5. Podłączyć zaciski oznaczone na kostce jako „N” (zero) oraz „L” (faza) z zasilaniem AC 230V/ 50Hz.
6. Wkręcić żarówkę max 60W z gwintem E27.
7. Przykręcić klosz do podstawy lampy.
8. Za pomocą bezpiecznika lub włącznika ściennego włączyć zasilanie.
9. Za pomocą 2 potencjometrów ustawić doświadczalnie:

- automatyczny czas wyłączenia lampy,

- próg oświetlenia zewnętrznego, przy którym załączy się lampa (patrz punkt „4. USTA-WIENIA AUTOMATYKI”).

1. Przetestować działanie lampy.

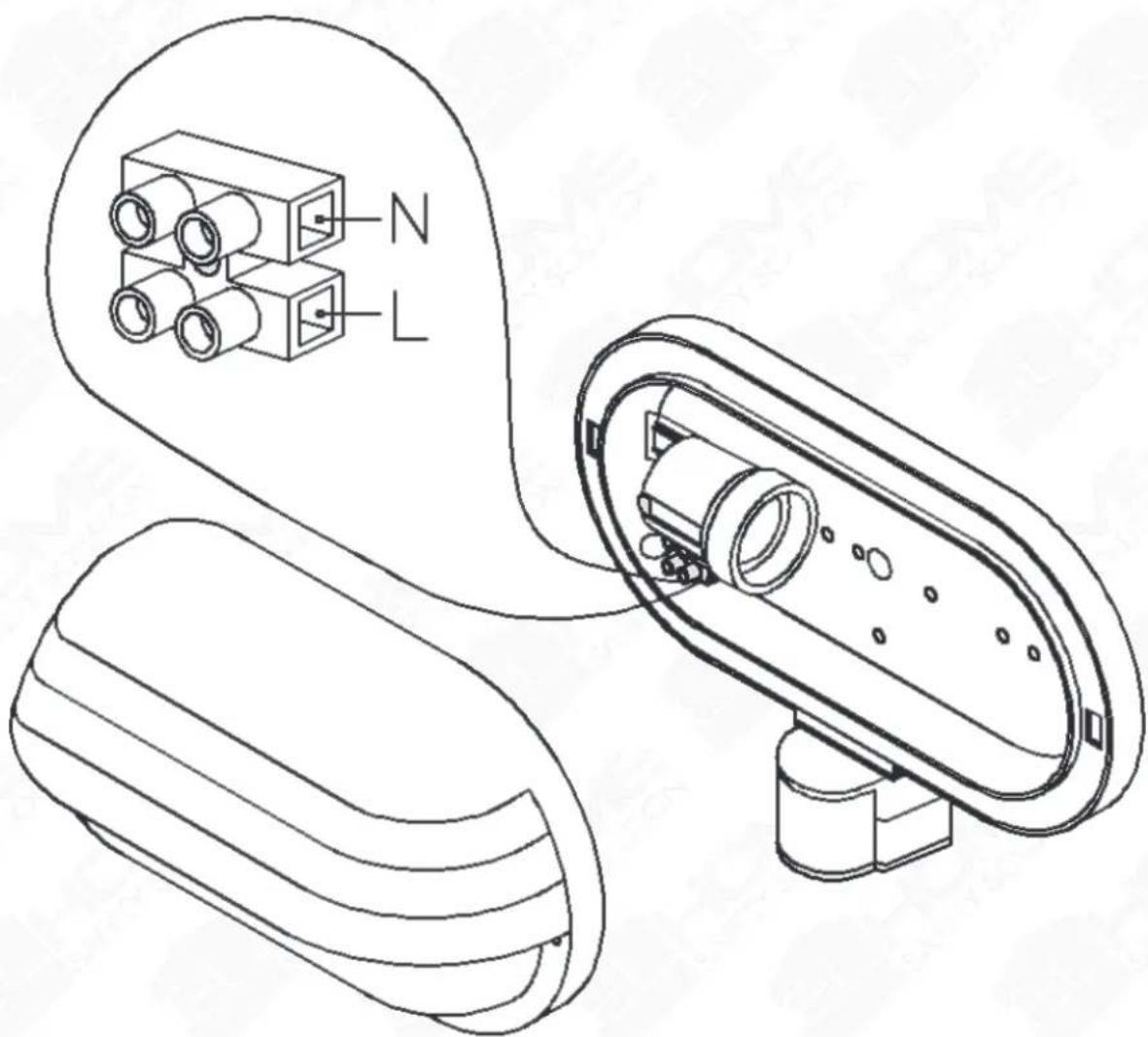

Rys. 4. Podłączenia zasilania

UWAGA

W przypadku testowania urządzenia przy oświetleniu dziennym należy pamiętać o prawidłowym dostosowaniu progu oświetlenia zewnętrznego (szczegóły pkt. 4). Nieprawidłowe ustawienie spowoduje brak załączania oświetlenia.

4. USTAWIENIA AUTOMATYKI

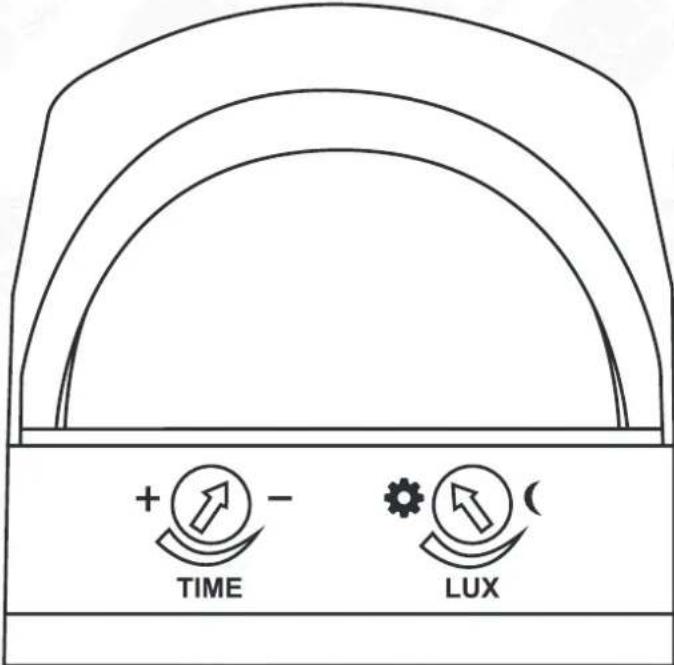

Regulacja czasu podtrzymania czujnika - potencjometr „TIME”:

Służy do ustawienia czasu zwłoki czujnika, czyli czasu, po którym źródło światła lampy wyłączy się od momentu wykrycia przez czujnik ostatniego ruchu w polu widzenia. Po skręceniu potencjometru do skrajnej prawej pozycji czas automatycznego wyłączenia światła wyniesie ok. 10 sekund, zaś po skręceniu go do skrajnej lewej pozycji czas automatycznego wyłączenia wyniesie ok. 5 minut.

+ TIME - LUX

Rys. 6. Potencjometry do ustawień automatyki lampy

Regulacja progu natężenia światła zewnętrznego - potencjometr „LUX”:

Służy do ustawienia przez użytkownika takiego progu oświetlenia zewnętrznego (w zakresie od około 3 do około 2000 lux), przy którym źródło światła lampy będzie załączało się po wykryciu ruchu przez czujnik. Powyżej tego progu światło nie będzie załączać się w ogóle. Ustawienie odpowiedniego progu nie pozwala na załączanie się światła za dnia (przy wystarczającym oświetleniu zewnętrznym). Po skręceniu potencjometru do skrajnej prawej pozycji czujnik będzie załączał światło dopiero przy bardzo małym natężeniu światła zewnętrznego (od zmierzchu do świtu), zaś po skręceniu go do skrajnej lewej pozycji czujnik będzie załączał światło praktycznie zawsze.

ZANIM WEZWIESZ SERWIS - PORADY PRAKTYCZNE

Problem	Rozwiązanie
Oświetlenie nie załącza się w ogóle	1. Sprawdź ustawienia: progu natężenia światła2. Sprawdź zasilanie/ bezpiecznik3. Sprawdź czy połączenia przewodów są wykonane w sposób prawidłowy
Oświetlenie załącza się bez żadnego ruchu w polu widzenia czujnika	1. Sprawdź czy lampa zamontowany jest na ścianie w sposób trwały i solidny (bez możliwości poruszenia się, drgań na ruchomej ścianie, itp.) oraz w przewidzianej w specyfikacji wysokości instalacji2. Sprawdź, być może czujnik wykrywa ruchy spoza cienkiej ściany działowej, drzwi, okna, itp.
Oświetlenie nie załącza się mimo ruchu obiektu w polu widzenia	Sprawdź czy lampa zamontowano w przewidzianej w specyfikacji wysokości instalacji

1. SPECYFIKACJA TECHNICZNA

Napięcie zasilania	AC 230V / 50Hz
Pobór mocy automatyki urządzenia (Czujnik PIR) - czuwanie/ praca	0,1W/ 0,45W
Rodzaj czujnika	PIR
Materiał obudowy	Tworzywo sztuczne
Kąt wykrywania ruchu	180°
Zalecane miejsce instalacji	zewnętrzne
Zalecana wysokość instalacji	1.8 -2.4m
Zakres wykrywania ruchu	max. 9m
Zakres regulacji zwłoki czasowej	Min. 10 sek ±3 sek, maks. 5 min ± 1 min
Zakres regulacji progu światła zewn.	3 lx - 2000 lx
Maks. obciążenie urządzenia	60 W (żarówka gwint E27)
Temperaturowy zakres pracy	-20°C ~ +40°C
Współczynnik ochrony	IP44
Wymiary (W x SZ x G)	265x185x105 mm
Waga netto	600 g
